MANUALE UTENTE iYiYi TIVOLI AUDIO

Istruzioni Per iYiYi

Grazie per aver scelto il Tivoli Audio iYiYi, un sistema audio dotato di radio FM/AM e dock universale per iPod®. Crediamo sia uno dei migliorori sistemi audio stereo "Made for iPod" che si possa agli acquistare.

Per poter sfruttare appieno le notevoli capacità di questo apparecchio, la preghiamo di prendere visione delle istruzioni d'uso presenti in questo manuale. Per qualsiasi ulteriore informazione al riguardo, la invitiamo a rivolgersi al suo rivenditore Tivoli Audio di fiducia.

Abbia la precauzione di custodire l'imballaggio originale,esso è necessario per qualsiasi, eventuale spedizione dell'apparecchio. I danni occorrenti durante il trasporto con un imballo diverso dall'originale non sono coperti da garanzia.

Contenuto dell'imballo:

• 1 telecomando, con batteria installata
  1 antenna FM esterna
• 7 adattatori universali per dock
  1 cordone di alimentazione

Nel caso manchi qualcosa di ciò che è nell'élenco, non esiti a contattare il suo rivenditore Tivoli Audio.

Per Cominciare:

1. Inserire correttamente il cordone di alimentazione nella presa sul pannello posteriore dell'apparecchio. Inserire la spina ad una presa di rete a muro.
2. Premere il pulsante "POWER" per accendere l'apparecchio. Per ascoltare, insere il dock adattato al suo iPod, o ruoti la manopola di sintonia sulla sua radio preferita. Ora cui regolare il volume a suo piacimento.

Nota 1: Leasse frequenze richiedono un pesante impegnoagli altoparlanti e all'amplificatore. L'YiYi è stato progettato per riproduire la massima quantità diasse frequenza in relazione alle sue dimensioni e alla sua potenza. Pertanto raccomandiamo, per ottenere le prestazioni miglioruri, di impostare su "OFF" (disattivo) il commando dell'equalizzazione presente sull'iPod.

Nota 2: Il controlled del volume dell'iPod più gestire solo l'audio per l'ascolto in cuffia. Non influisce, quando, su quello dell'iYiYi, dotato di un suo comando del volume autonomo.

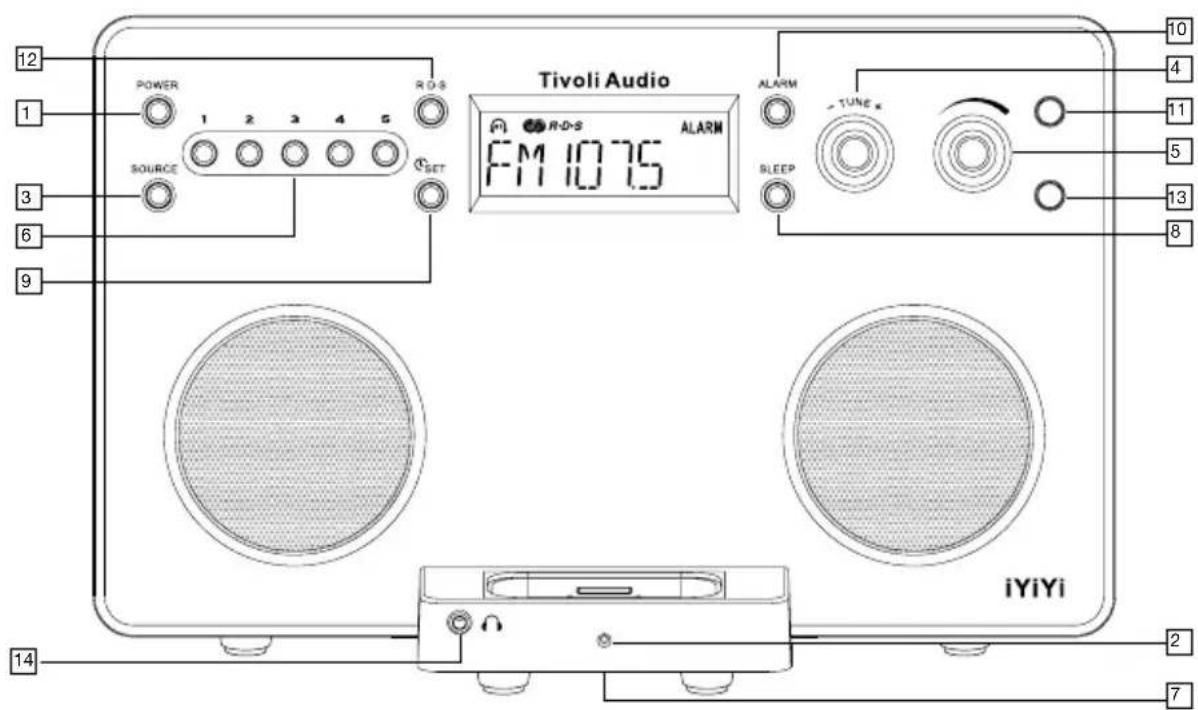

Guida Alle Funzioni: (Pannello Frontale - Significato E Uso Dei Comandi)

1. POWER (Pulsante di accensione): Premendo quello pulsante si accende o spegne l'apparecchio.

2. SPIA DI ACCENSIONE: Si illumina di verde quando l'apparecchio viene acceso. La luce diviene più brillante durante la ricezione di segnali dal telecomando.

3. SOURCE (Pulsante per la sorgente): Seleziona la fonte sonora da cui ascoltare. Premere per passare da una all'altra. La sequenza è: "FM", "AM", "iPod" (fig.1), e "AUX".

1. -TUNE + (Manopola per la sintonia): Ruotando in senso orario (verso destra) si sale nella gamma di frequenze FM/AM, ruotando verso sinistra si scende. Quando il sintonizzatore capta una stazione radio FM che trasmette in stereo, sul display appara l'icona di una cuffia con la scritta "ST". Spingere il tasto e tenerlo premuto per quale secondo. La stazione radio è stata memorizzata. Rilasciare il tasto e procedere nella ricerca della prossima emittente. Usando contemporaneamente i tasti "TIME SET" e "ALARM",但这a impostazione può essere impiegataanche per regolare I'orario e la sveglia.

Italiano

1. MANOPOLA PER IL VOLUME: ruotando la manopola a destra (senso orario) si aumento il volume; a sinistra si diminuisce. Il livello del volume è molto sul display agli volte si utilizzizi la manopola per regolarlo (figura.2). La gamma del livello va da 0 (nessun suono), a 30 (massimo livello d'uscita). Se alzando il volume il suono giungesse distorto, ridurre immediatamente il livello per evitare che si possano danneggiare gli altoparlanti. Nella commutazione tra radio e iPod, il livello del volume può differire sensibilmente. Consigliamo di abbassare il volume e quindi regolarlo nuovamente.

Note: Questa manopola controlla anche il volume per la cuffia.

Figura 2

1. PRESELEZIONE STAZIONI RADIO 1-5: per preselezionare (tenere memorizzata un'emittente e poterla richiamare all'istante) una stazione radio AM o FM, selezionare AM o FM come sorgente. Selezionare la stazione desiderata, quando tenere premuto uno dei pulsanti da 1 a 5. Il led sopra il numero del tasting premuto s'illuminera, seguito da un "bip" a conferma dell'avvenuta memorizzazione. Per richiamare all'ascolto la stazione appena memorizzata sera sufficiente premere nuovamente il tasting di presezione assegnotale. Contemporaneously, il display mostrera - a destra della frequenza radio - una "m" ("memorizzata") seguita dal numero di presezione. C'è la possibilità di preselezionare 5 emittenti FM e 5 AM. Se si preme un tasting di preset non utilizzato, sul display comparirà la scritta "EMPTY" (VUOTO). La presezione più essere effettuata solotramite l'apposita manopola e non via telecomando.

Figura 3

1. DOCK (Base per iPod): sono dati a corredo 7 tipi di adattatore, singolarmente numerati. Prima di inseire nella base l'adattatore, si consiglia di utilizzato la tabella dei modelli iPod per determinare la versione idonea. I modelli di iPod più recenti sono corredati di un loro adattatore, naturalmente compatible con il dock dell'iYiYi. Mai tentare di inseire l'iPod sulla adattatore idoneo; questa operazione può danneggiare i connettori. Quando l'iPod è inserito nel dock,ippo è alimentato dall'apparecchio, a prescindere alla sorgente che si ascolti, ad eccezione della modalità AM, al fine di non pregiudicare la ricezione di questa banda radiofonica.

L'iPod shuffle®, i modelli iPod più vecchi, o altrilettori MP3 non provvisti di connessione per dock possono comunque essere utilizzati collegandoli, con un cavo audio dotato di connettore mini-jack stereo (non in dotazione), dall'uscita per cuffia dellettore all'ingresso AUX dell'iYiYi.

Per qualsiasi interrogativo sull'uso dell'iPod, contattare direttamente l'Apple, Inc. Italia, oppure punto vendita dove si è acquistato.

Per trovare il corretto abbinamento tra il proprio iPod e uno degli adattatori a corredo, consultare la tabella di seguito. Ogni adattatore riporta sul retro il numero indicato sulla tabella.

1. SLEEP (Timer): Con esta funzione ci si più addormentare ascoltando la trasmissione radio o il programma musicale preferiti. Selezionale che si vuole ascoltare (iPod, AM, FM), quando tenere premuto il pulsante per più di 1.5 secondi. Un "bip" segnalera l'avvenuta impostazione. A partire da quel momento sul display apparirà un'icona a forma di fatto accanto al numero "20", ad indicate i minuti restanti prima dell'autospegnimento dell'apparecchio. Esaurito il tempo, sul display tornera a comparire l'orologio. Se si desidera, si può prolongare l'ascolto per ulteriori 20 minuti premendo di nuovo il pulsante "SLEEP". Al contrario, se si vuole interrompere anzitempo la riproduzione, tenere premuto per quale istante il tasto "SLEEP". La scritta "SLEEP" scomparirà dal display, nelle un segnale acustico dalle confirmma del commando.

Figura 4

1. SET (Impostazione ora): Questa funzione non può essere impostata se il servizio radio RDS è attivo. Tenere premuto il tasto apposto per procedere alla regolazione. Un "bip" avvisa che è possibile accedere all'impostazioni dell'orario. La prima regolazione riguarda l'ora, che apparirà lampeggiante sul display (figura 5, 6, 7). Per far scorrere i numeroi sul display, ruotare la manopola della sintonia ("TUNE"). Per fissare l'ora, premere la manopola, quindi saranno i minuti a lampegliare. Procedere come in precedenza. Nota bene: l'impostazione dell'ora non influsce su那一 delle minuti e viceversa. Una volta regolato l'orologio, premere nuovamente il tasto per un istante per verificare l'avvenuta impostazione. Alcune emittenti radio FM con RDS (Radio Data System) trasmettono, nel flusso dei dati,anche il segnale orario. E' pertanto possibile, laddove questa possibilità esista, regolare automaticamente l'orologio: individuata l'emittente FM con RDS dotato di segnale orario, premere brevamente il tasto "SET".L'icona dell'orologio lampeggerà per quale istante sul display, rimanendo fissa ad avvenuta impostazione.

Figura 5 Figura 6 Figura 7

1. ALARM (Sveglia): Questo tasting, integrato con "SET" e la manopola di sintonia, consente di impostare/attivare la funzione "SVEGLIA". Per saperne di più, vedi la sezione "USO DELLA SVEGLIA".
2. SENSORE INFRAROSSI: Riceve i segnali ad infrarossi provenienti dal telecomando. Non ostruire l'accesso.
3. RDS (Radio Data System): Premendo brevamente il tasto compariranno sul display i test informativi provenienti dalle stazioni FM operanti con quello servizio (Figura 8). Nota: non tutte le emittenti FM trasmettono con l'RDS. Il logo RDS è presente sul display a prescindere alla presenza, o meno, di un flusso RDS. Per ometterlo dal display, premere nuovamente il tasto "RDS". Il servizio RDS non è attivo sulla banda AM. Per saperne di più, vedi capitolo "RDS".

Figura 8

1. SENSORE LUMINOSITA': E' il sensore per la luminosità ambiente. Avverte la quantità di luce presente e adegua automaticamente la brillantezza del display. Non ostruire questo sensore.
2. USCITA CUFFIA: E' collocata sul frontale del dock. Per ascoltare in cuffia (non a corredo), collegarsi a但这a presa con un mini-jack stereo da 1/8". Al momento dell'insertimento gli altoparlanti saranno automaticamente esclusi. Il volume della cuffia è regolato alla manopola apposita sul pannello frontale.

Guida Alle Funzioni (Pannello Posteriore):

1. FM ANTENNA 75 OHM (Connessione per l'antenna fm): L'YiYi ha un'antenna FM incorpORA, Per migliorare la riscione, utilizzare questa connessione collegandoci l'antenna esterna data a corredo. Quando si decide di scollegarla, mai tirarla via per il cavo, ma afferrare saldamente e sfilare il connettore nero. Per saperne di più, vedi "RICEZIONE".

2. FM ANTENNA EXTERNAL/INTERNAL (Selettore antenna FM): Switch between the internal FM antenna and one that you have connected to the external FM antenna jack. This switch has no effect on AM reception.

3. RECORD OUT (Uscita per 1 registratore): Tramite但这a uscita è possibile registrare, nella modalità che si preferisce, qualsiasi sorgente sia attiva sull'iYiYi. Per collegarsi all'uscita è necessario disporre di un cavo con terminazione mini-jack stereo da 1/8" . Il livello di uscita è fisso. Per collegarsi ad un registratore hi-fi, dotato di connessioni RCA stereo destro+sinistro, cui essere richiesto un adattatore RCA/mini-jack. Nota: il livello del segnale in uscita diretto al registratore esterno è regolato alla manopola del volume dell'iYiYi. Pertanto, una volta regolato il livello idoneo per realizzare una buona registrazione, non cambiare più la posizione della manopola del volume fino ad avvenuta registrazione.

4. AUX IN (Ingresso ausiliario): Per ascoltare attraverso l'iYiYi una sorgente esterna come unlettore CD, un TV, un computer, connettere I'uscita (out) di uno di questi dispositivi, all'ingressosiglato "AUX IN", quindi premere il tasto "SOURCE" fino a che "AUX IN" sua apparso sul display. Note: I'ingresso "AUX IN" accetta solo connettori mini-jack maschi stereo. L'apparecchio dacollegare potrebbe, inceve, aveo uno standard diverso (tipio RCA stereo L + R) . Una volta verificatoquesto, si cui acquisare un cavo audio con le terminazioni idonee

o ripiegare su un adattatore. Anche se collegato all'iYiYi, l'apparecchio va acceso per suo conte. Ricordarsi che l'audio proveniente alla sorgente esterna cui produce un livello acustico anchesensibilmente diverso rispetto quello dell'iPod o della radio.

Italiano

1. MIX IN (Ingresso miscelato): Questo ingresso consente di miscelare il segnale della sorgente adesso connessa con una qualiasi di quale disponibili (RADIO, iPod, AUX IN).
   Note: I'ingresso "MIX IN" accetta solo connettori mini-jack maschio stereo. L'apparecchio da collegare potrebbe, invoce, ave uno standard diverso (tipio RCA stereo L + R) . Una volta verificato quello, si cui acquistare un cavo audio con le terminazioni idonee o ripiegare su un adattatore. Anche se collegato all'iYiYi, I'apparecchio va accesso per suoconto. Ricordarsi che l'audio proveniente alla sorgente esterna cui produire un livello acustico anche sensibilmente diverso rispetto quello dell'iPod o della radio.
2. CONNESSIONE PER IL CAVO DI ALIMENTAZIONE: E' la presa per il cordone di alimentazione. Prima di collegare la spina alla presa di corrente a muro, inseire accuramente il cordone di alimentazione. Non estrarre mai la spina tirando il cordone, ma sempre prendendo saldamente il corso della spina. Non avvolgere il cavo su se stesso e tenerlo lontano dai cavi audio e da quello dell'antenna. Puo altrimenti produrre rumore e disturbi.
3. CONDOTTI PER I BASSI: Questi condotti contribuiscono a potenziare l'émissione della gamma Bassa. Non ostruire; in caso contrario si ridurà la qualità del suono e si impedisce la ventilazione interna dell'apparecchio.

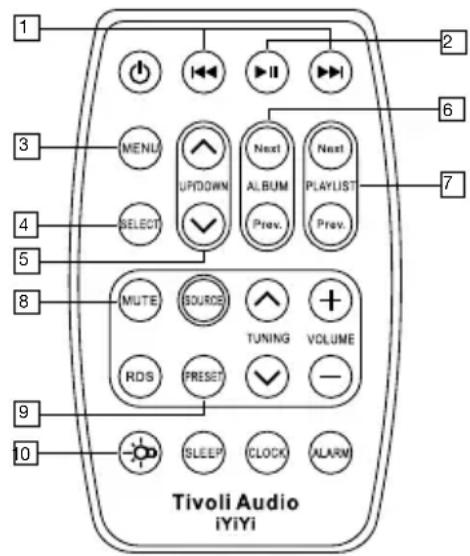

Telecomando (per uso, rimuovere la linguetta di protezione nel vano batterie):

Talune funzioni possono non essere compatibili con il software presente negli iPod di vecchia generazione. Per aggiornarlo: www.apple.com/ipod/download/

Le funzioni presenti sul pannello frontale dell'iYiYi sono replicate sul suo telecomando, con l'aggiunta del comando "MUTE", che azzzera l'audio. Gli altri pulsanti sono relativi alla gestione dell'iPod, quandoesso sa inserto nel dock dedicato.

1. : Pimbelper avanzare o retrocedere di una traccia. Tenere premuto più a lungo per avanzare o retrocedere velocemente all'interno della traccia.
2. :Premere per attivare la riproduzione; premendo nuovamente si attiva la funzione di pausa. Premendo ancora, la riproduzione riprenderà normalmente.
3. MENU: Premendo是什么 pulsante si accede al menu principale.
4. SELECT: Premendo este tasto si evidenzia l'opzione attivabile, o meno, nel menu.
5. UP/DOWN: Con questo lavoro è possibile muoversi all'interno delle voci del menu.
6. ALBUM NEXT/PREVIOUS: Si proce de alla riproduzione del seguente album (NEXT), o si torna al precedente (PREVIOUS).

1. PLAYLIST NEXT/PREVIOUS: Si proce de alla riproduzione della seguente selezione (NEXT), o si torna al precedente (PREVIOUS).

Figura 10

1. MUTE (Silenziamento): Premendo si annulla l'audio di tutte le sorgenti. La funzione è segnalata sul display fino alla sua disattività o alla regolazione del volume.
2. PRESET (Preselezione radio): E' possibile visualizzare in sequenza quali emittenti radiofoniche sono state preselezionate (messe in memoria numerata). Sono disponibili 5 preselezioni per la banda FM e 5 per quella AM. Non è possible attivare preselezioni da telecomando, ma solo da pannello.
3. BACKLIGHT (Retroilluminazione): Questa icona sta ad indicare la possibilità di attivare la retroilluminazione dello schermo dell'iPod.

Note: i pulsanti relativi alle funzioni "CLOCK" e "ALARM" presenti sul telecomando consentono escludivamente di poter visualizzare l'ora sul display o regolare l'orario per la sveglia. Non è possibile, inoltre, impostare l'ora esatta.

Quando arrivava il momento di sostituire le batterie del telecomando, è consigliato acquistarne di marca conosciuta, da 3V al litio, compatibili con il modello CR2025. Inserire le batteria con il polo positivo (+) rivolto verso il basso del telecomando.

Impostazione Sveglia:

1. IMPOSTARE L'ORARIO DI SVEGLIA: Prima di procedere ad impostare l'orario di sveglia, assicurarsi che sua stata regolata l'ora esatta. Premere per un istante il tasto "ALARM". L'icona "ALARM" lampeggerà sul display. Quindi, tenere premuto il pulsante per la regolazione dell'orologio, fino a che un "bip" non segnali di poter procedere all'impostazione dell'ora, azione evidenziataanche dal display (figura 11). A questo punto, ruotare la manopola della sintonia (TUNE). A destra si procede in avanti, a sinistra indietro. Selezionata l'ora, premere la manopola per memorizzarla. La stessa procedura vale per l'impostazione dei minuti (figura 12). La regolazione dell'ora non interferisce in quella dei minuti e viceversa. Selezionati ancche i minuti, si prema di nuovo la manopola per memorizzare l'orario. Per verificare che l'impostazione sua attiva, premere brevamente il tasto "ALARM" e controllinge sul display l'esattezza dell'ora. L'icona "ALARM" lampeggerà quando sare visualizzato l'orario di sveglia.

Figura 11 Figura 12 Figura 13

1. IMPOSTARE LA SVEGLIA: Dop o aver impostato l'orario di sveglia, tenere premuto il pulsante fino all'emissione di un segnale acustico e della comparsa sul display della parola "alarm". Quando si imposta la sveglia, raggiunto l'orario prestabilito si attiva l'ultima sorgente selezionata ed il livello di volume fissato al momento dello spegnimento. Se lo iYiYi è stato usato, prima di

spegnerlo, con una sorgente esterna (auxiliary mode), al momento dell'attivazione della sveglia si udirà un segnale acustico. Il livello del volume di quello segnale non può essere variato.

1. REIMPOSTARE LA SVEGLIA PER IL GIORNO DOPO: dopo l'attivazione del segnale di sveglia, premere "ALARM" per reimpostarlo per il giorno seguente. "OFF" e "ALARM" lampeggeranno sul display, l'apparecchio si spegnerà e sul display sare visualizzato l'orario corrente.

Ricezione:

L'antenna interna è progettata per fornire una Buona ricezione. Usando l'antenna esterna (a corredo) la ricezione può ulteriormente migliorare. In quello caso, assicurarsi che l'apposto l'interruttore sul retro dell'apparecchio stia su "EXTERNAL". Si raccomanda di tenere distanti i cavi di alimentazione, o di segnale da quello dell'antenna.

Collocare l'antenna esterna vicino ad una finestra o su un muro esterno per otteneri migliorari risultati. Un ulteriore miglioramento della ricezione può raggiunto impiegando un'antenna per esterni, o, in alternatively collegare il cavo dell'antenna TV da 75 ohm all'ingresso "EXTERNAL" dell'apparecchio.

Edifici costrui in cemento armato, acciaio, con pannelli in alluminio, sono ostili ad una buona ricezione. Elettrodomestici, termocoperte, computers ed altri apparati elettronici possono affiggere in modalità diverse la ricezione, inducendo rumore o interferenze. Se si dovessero manifestare queste dificoltà, si consiglia di allontanare l'iYiYi dalle fonti di disturbo e/o provare a collegarlo ad una presa di rete dove non sono presenti altri dispositivi elettronici. Le superfici metalliche possono disturbare la ricezione di segnali AM.

Il Radio Data System (RDS) trasmette testi informativi assieme all'emissione audio. Non tutte le stazioni radio operano con l'RDS, pertanto esta segnalazione cui essere assente. Laddove il segnale trasmesso fosse troppo debole, il testo RDS cui non apparire, o essere confuse e parliale. In tal caso è consigliato ricercare una posizione migliorare per l'antenna FM.

Note: il contentuto RDS è determinato dal segnale emesso da agli singola stazione FM, pertanto se i dati saranno migliorati in modo non corretto,cision non si deve ad un malfunzionamento dell'apparecchio. Ci sonoanche delle limitazioni per il tipo di caratteri che possono essere illustrati. Quindi cui normalmente accadere che ci siano degli spazi vuoti tra i caratteri, o che questi siano di tipo differente laddove non è possibile riproduire uno specifico tipo di carattere di testo.

Collocazione:

Collocare l'apparecchio su una superficie piana e stabile. L'iYiYi è magneticamente schermato e può essere collocato vicino ad un computer o ad un monitor TV. Inserendo l'iYiYi in una libreria chiusa o ad angolo, oppure tenendolo accostato al muro o ad altre superfici piane, fate attenzione a non ostacolare il funzionamento dei condotti per leasse frequenze poste sul retro dell'apparecchio. Ciò potrebbe produrre uno scadimento della qualità sonora e l'impossibilità di raffreddare l'interno dell'apparato.

Nota: il display a cristalli liquidi (LCD) è sensibile alle temperature estreme.

Pulizia:

Per motivi di sicurezza, assicurarsi di aver scollegato alla rete elettrica l'iYiYi prima di procedere alla pulizia. Mai usare abrasivi o solventi. La finitura laccata è vulnerablee ai graffi, soprattutto quella nera. Pertanto porre la massima attenzione durante le operazioni di pulizia.

Specifiche Tecniche:

Modello: Tivoli Audio iYiYi

Tip: High-Fidelity Stereo System per iPod

Altoparlanti: 2 gamma intera da 7.62cm , schermati magnetricamente

Bande Radio: FM: 87.5-108MHz

AM:520-1710kHz

De-Enfasi: 75 Sec UL/50μSec CE

Dimensioni: 303× 190× 207 cm (lxhxp)

Peso: 3kg

Tutte le specifiche sono soggette a modifiche alla sua preavviso.

Tivoli Audio Si riserva il diritto di modificare il prodotto alla preavviso.

Tivoli Audio, il logo Tivoli Audio, e iYiYi sono marchi registrati di Tivoli Audio, LLC.

iPod, iPod classic, iPod nano, e iPod touch sono marchi di Apple Inc., registrati negli Stati Uniti e in altri paesi.

Questo manuale è stato scritto da Peter Skiera e non può essere riproduotto per intero o in parte sulla permesso di Tivoli Audio. Le informazioni incluse in questo manuale utente sono accurate al momento della stampa. Tivoli Audio non deve essere considerata responsabile per errori e/o omissioni sull'utilizzo, tecniche, o editoriali. Visitate il nostro site web per ottenere la versione più recente del manuale utente.
