MANUALE UTENTE SSB 578USB Trevi

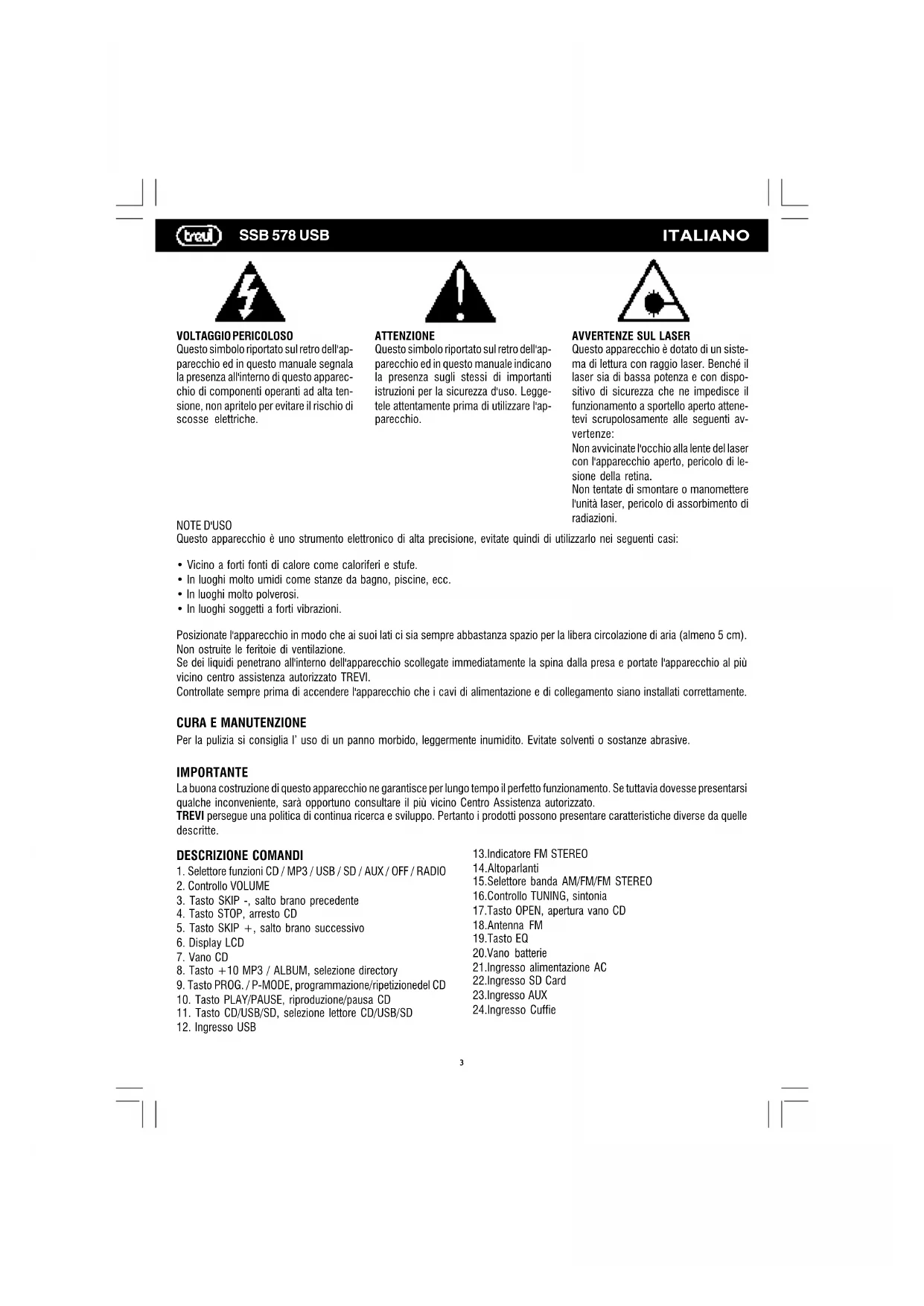

Questo symbolo riportato sul retro dell'apparecchio ed in quello manuale segnala la presenza all'interno di quello apparecchio di componenti operanti ad alta tensione, non apritelo per evitare il rischio di scosse elettriche.

ATTENZIONE

Questo simbolo riportato sul retro dell'apparecchio ed in questo manuale indicano la presenza sugli stessi di importanti istruzioni per la sicurezza d'uso. Leggete attentamente prima di utilizzato l'apparecchio.

AVVERTENZE SUL LASER

Questo appearecchio è dotato di un sistema dilettura con raggio laser. Benché il laser sa di bassa potenza e con dispositivo di sicurezza che ne impedisce il funzionamento a sportello aperto attenevi scruplosamente alle seguenti avvertenze:

Non avvicinate l'occhio alla lente del laser con l'apparecchio aperto, pericolo di le sione della retina.

Non tentate di smontare o manomettere l'unita laser, pericolo di assorbimento di radiazioni.

NOTE D'USO

Questo apparecchio è uno strumento elettronico di alta precisione, evitate quindi di utilizzato nei seguenti casi:

• Vicino a forti fonti di calorie come caloriferi e stufe.
• In luoghi molto umidi come stanze da bagno, piscine, ecc.
  In luoghi molto polverosi.
• In luoghi soggetti a forti vibrazioni.

Posizione l'apparecchio in modo che ai suoi lati ci si sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm). Non ostruite le feritoe di ventilazione.

Se dei liquidi penetrano all'interno dell'appareccchio scollegate immediamente la spina alla presa e portate l'appareccchio al più vicino centro assistenza autorizzato TREVI.

Controllate sempre prima di accendere l'appareccchio che i cavi di alimentazione e di collegamento siano installati correttamente.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANT

La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi quale inconvenientile, sare opportuno consultrare il più vicino Centro Assistenza autorizzato.

TREVI persegué una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quella descrirente.

DESCRIZIONE COMANDI

1. Selettore funzioni CD / MP3/USB/SD/AUX/OFF/RADIO
2. Controllo VOLUME
3. Tasto SKIP-, salto brano precedente
4. Tasto STOP, arresto CD
5. Tasto SKIP +, salto brano successivo
6. Display LCD
7. Vano CD
8. Tasto +10 MP3 / ALBUM, selezione directory
9. Tasto PROG. / P-MODE, programmazione/ripetizionedel CD
10. Tasto PLAY/PAUSE, riproduzione/pausa CD
11. Tasto CD/USB/SD, selezionelettore CD/USB/SD
12. Ingresso USB

13.Indicatore FM STEREO
14. Altoparlanti
15. Selettore banda AM/FM/FM STEREO
16. Controllo TUNING, sintonia
17.Tasto OPEN, aperture vano CD
18.Antenna FM
19.Tasto EQ
20.Vano batterie
21.Ingresso alimentazione AC
22.Ingresso SD Card
23. Ingresso AUX
24. Ingresso Cuffie

ITALIANO

SSB 578 USB

bral

ALIMENTAZIONE

BATTERIE

Apire il vano batterie (20) ed insere 8 batterie formato "C" (UM-2) avendo cura di rispetto attendamente le polarità indicate. Sostituire immediamente le batterie scariche e toglierle se prevedete di non utilizzato l'appareccchio per lungo tempo.

RETE

Collegare il cavo di alimentazione alla presa AC(21). Inserire la spina in una presa di corrente C.A. 230V - 50Hz. Non collegare l'apparecchio a prese con tensione diversa da quella indicata.

ACCENSIONE/SPEGNIMENTO

1. Per attivare il funzionamento spostare il selettore CD/MP3/USB/SD/AUX/OFF/RADIO(1) sulla funzione desiderata.
2. Per spegnere l'apparecchio portare il selettore funzioni CD/MP3/USB/SD/AUX/OFF/RADIO(1) in posizione OFF.

FUNZIONAMENTO

FUNZIONAMENTO RADIO

1. Posizionare il selettore funzioni CD/MP3/USB/SD/AUX/OFF/RADIO (1) su RADIO.
2. Selezionare la banda che desiderate ascoltare (AM/FM/FM stereo) con il selettore (15).
3. Sintonizzatevi sull'emittente desiderata con il controlo TUNING(16).
4. Se la stazione che state ascoltando è stereo l'indicatore (13) si illuminerà.
5. Regolare il volume come desiderate con il controlo VOLUME(2).
6. Se durante l'ascolto di una emittente FM stereo avvertite forti rumori di fondo e fruscii portare il selettore(15) sulla posizione

FM.

NOTE
Per otnenera l maglione riceine in FM estendete c orientate l'antenna (18). Se la ricee non e buona provate a regolar diversemente la lunghezza e l'orientamento dell'antenna, comunique la qualita della riceine in FM dipende molto dal luogo dove e posito l'apparechio.
L'antenna AM é interna all'apparecchio per cui orientate l'apparecchio per ottener la migliorie ricezione.
La vicinanza di apparecchi TV, lampade al neon o altri elettrodomestici cui provocare disturbi nella ricezione di programmi radio, in quello caso allontanate
il radioregistratore dall'apparecchio che disturba.

FUNZIONAMENTO LETTORE CD-MP3

RIPRODUZIONE

1. Posizionare il selettore funzioni(1) sulla posizione CD/MP3, il display LCD(6) s'llumina.
2. Aprire il vano CD premendo il tasting OPEN (17) e insere il disco con il lato scritto rivolto verso l'alto. Richiudere lo sportello con cura.
3. Dopo quale secondo il display LCD(6) alla il numero delle trace (brani) presenti sul disco.
4. La riproduzione parte in automatico.
5. Premere il tasting PLAY/PAUSE(10) per attivare la pausa; il simbolo di riproduzione inizia a lampegiare.
6. Per disinserire la pausa premere ancora una volta il tasto PLAY/PAUSE(10).
7. Premere il tasto STOP(4) per fermare definitivamente la riproduzione, il display LCD migliorare le tracce presenti sul CD.

SALTO TRACCIA

• In modalità di riproduzione.
• Premere il tasto PROG./P-MODE (9).
• L'indicatore "appeirà sul display.
• Illettore CD riproduerra ininterrottamente la traccia visualizzata sul display.
• Per cancellare la riproduzione continua della singola traccia, premere il tasto STOP (4).

RIPRODUZIONE ININTERROTTA DELL'INTERA CARTELLA (ALBUM)

NB: funzione valida solo per cd MP3.
- In modalità di riproduzione.
1. Premere due volte il tasting PROG./P-MODE (9).
2. L'indicatore "DIR" apparirà sul display.
3. Illettore CD riprodurrà ininterrottamente il numero della cartella visualizzata sul display.

1. Per cancellare la riproduzione continua della singola album, premere il tasto STOP(4).

RIPETIZIONE ININTERROTTA DELL'INTERO DISCO

• In modalità di riproduzione.

• Premere tre volte il tasto PROG./P-MODE (9).

• L'indicatore "ALL" apparirà sul display.
• Illettore CD riproduerra interrottamente l'intero disco.
• Per cancellare la riproduzione continua dell'intero disco, premere il tasto STOP(4).

RIPRODUZIONE DEI PRIMI 10 SECONDI DI UN BRANO

• In modalità di riproduzione.

• Premere quattro volte il tasto PROG./P-MODE (9).

• Sul display compare la scritta "INTRO".
• Illettore CD riproduce i primi 10 secondi do ogni brano.
• Per interrompere la riproduzione dei brani premete il tasto PROG./P-MODE (5).

RIPRODUZIONE CASUALE DEI BRANI

• In modalità di riproduzione.

• Premere cinque volte il tasting PROG./P-MODE (9).

• Sul display compare la scritta RAN.
• Illettore CD riproduce i brani secondo una sequenza casuale.
• Per interrompere la riproduzione casuale dei brani premete il tasto STOP(4).

PROGRAMMAZZIONE CD AUDIO

É possible selezionare l'ordine con cui vengono riprodotti i brani.
1. Premere il tasting STOP(4) per fermare la riproduzione.
2. Premere il tasto PROG.(9), sul display appeare la scritta "001 P-01" lampeggiante.
3. Selezionare il brano che desiderate riproduire per primo con i tasti SKIP UP(5) o SKIP DN(3).
4. Premere il tasting PROG.(9) per conformare.
5. Ripetere i punti 3,4,5 per memorizzare e produrre i brani che desiderate; per i cd audio si posso n memorizzare un massimo di 20 brani, nella per i cd MP3 si possono memorizzare un massimo di 99 brani.
6. Premere il tasto PLAY/PAUSE(10) per iniziare la riproduzione.
7. Premere due volte il tasting STOP (4) per annullare la programmazione.

PROGRAMMAZIONE MP3 CON CARTELLE

NB: funzione valida solo per cd MP3 con cartelle.
É possible selezionare l'ordine con cui vengono riprodotti i brani.
1. Premere il tasting STOP(4) per fermare la riproduzione.
2. Premere il tasting PROG.(9), sul display appara la scritta "01 001 P-01" lampeggiante.
3. SeLECTIONARE cartella che desiderate riproduire con i tasti SKIP UP(5) o SKIP DN(3).
4. Premere il tasting PROG.(9) per conformare.
5. Selezionare il brano che desiderate riproduire per primo con i tasti SKIP UP(5) o SKIP DN(3).
6. Premere il tasting PROG.(9) per conformare.
7. Ripetere i punti 3,4,5 per memorizzare e riproduire i brani che desiderate; per ic d audio si posso n memorizzare un massimo di 20 brani, nella per ic cd MP3 si possono memorizzare un massimo di 99 brani.
8. Premere il tasto PLAY/PAUSE(10) per iniziare la riproduzione.
9. Premere due volte il tasto STOP (4) per annullare la programmazione.

FUNZIONE ALBUM

NB: funzione valida solo per cd / usb / sd card contenti directory o cartelle.
Permette di selezionare la cartella contenente i brani da riproduire
1. Premere il tasting STOP(4) per fertare la riproduzione.
2. Tenete premuto il tasto +10 MP3 / ALBUM (8) sino a quando sul display appara la scritta "01 001" lampeggiante.
3. Selezionare la cartella che desiderate riproduire con i tasti SKIP UP(5) o SKIP DN(3).
4. Premere il tasting PLAY/PAUSE(10) per iniziare la riproduzione di quella directory.

FUNZIONE SALTO 10 BRANI SUCCESSIVI

NB: funzione valida solo per cd / usb / sd card contenti directory o cartelle.

1. Durante la riproduzione premere il tasto +10 MP3 / ALBUM (8) per passare all'ascolto di 10 brani successivi.

ITALIANO

SSB 578 USB

EQUALIZAZIONE PREDEFINITA

Durante la coproduzione preme in sequenza il tasto EQ (19) per ottenere l'ascolto tra 5 equalizzazioni differenti: DBB, POP, CLASSIC, JAZZ, ROCK.

1. Collegare unlettore MP3dotato di presa USB all'ingresso USB (12).
2. Premere due voite il tasto CD/USB/SD (11), fino a quando il display LCD(6) mosterea la scritta USB.
3. Attendere quale seconde che illettore carichi tutti i file MP3.
4. La coproduzione partira in automatico.
5. Per insere la停下a preme una volta il tasto PLAY/PAUSE(10).
6. Per disinserire la pausa premere una seconda volta il tasting PLAY/PAUSE(10).
7. Premere il tasto STOP(4) per fermare definitivamente la riproduzione.
8. Fare riferimento al paragrafo "funzionamentolettore cd-mp3" per il resto delle funzioni.

1. Inserire la scheda SD Card all'ingresso SD(22).
2. Premere tre volte il tasto CD/USB/SD (11), fino a quando il display LCD(6) mostrera la scritta SD.
3. Sul display LCD(6) compare la scritta CARD, attendere quale seconde che illettore carichi tutti i file MP3.
4. La riproduzione partirà in automatico.
5. Per insere la pausa premere una volta il tasto PLAY/PAUSE(10).
6. Per disinserire la pausa premere una seconda volta il tasto PLAY/PAUSE(10).
7. Premere l tasto STOP(4) per fermare definitivamente la riproduzione.
8. Fare riferimento al paragrafo "funzionamentolettore cd-mp3"per il resto delle funzioni.

INGRESSO AUX

1. Posizionare il selettore funzioni CD/MP3/USB/SD/AUX/OFF/RADIO(1) sulla posizione AUX.
2. Collegare l'uscita audio della sorgente esterna all'ingresso AUX (23)
3. Attivare la riproduzione della sorgente esterna (vedi manuale dell'apparecchio)
4. Regolare il volume tramite il controlo (2)

CARATTERISTICTECNICHE

GENERALI

Alimentazione: C.A. 230V - 50Hz 8 Batterie "C" (UM2) non incluse
Consumo: 21 W
Potenza massima in uscita: 2W + 2W
Dimensioni: 447 x 247 x 174 mm
Altoparlanti: 4 ohm

SEZIONE CD

Sistema dilettura: Laser a semiconduitori

Lunghezza d'onda del raggio Laser: 790 nm

Quantizzazione: 16 bits linear per canale

S/N ratio: 60dB

SEZIONE RADIO

Bande di frequenza: FM 88-108MHz AM 530-1600KHz

ENGLISH

SSB 578 USB

FRANÇAIS

SSB 578 USB

bral

VOLTAGE DANGEREUX

Avverenze per il corretto smaltimento del prodeto.

Il symbolo riportato sull'apparecchiatura indica che il rifiutto devesse essere oggett di "raccolta separata" pertanto il prodotto non devese essere smaltito insieme ai rifiuti urbani.

L'utente dovra consegnare il prodotto presso gli apposti "centri di raccolta differenziata" predisisti delle amministrazioni comunali, oppure consignarlo al rivenditore contro acquisto di un nuovo prodotto.

La raccolta differenziata del rifiuto e le successive operazioni di trattamento, recupero e smaltimento favoriscono la produzione di apparecchiatura con materiali riciclati e limitano gli effetti negativi sull'ambiente e sulla salute causati da una gestione impropria del rifiuto.

Lo smaltimento abusivo del prodotto comporta l'applicazione di sanzioni amministrative.

DICHIARAZIONEDICONFORMITA

SI DICHIARA CHE:

L'apparechio: Lettore CD/MP3 con Radio AM/FM STEREO marca TREVI modello SSB 578 USB risponde alle prescrizioni dell'art. 2 comma I del D.M. 28 ago 1995, n° 548

Coriano, 12 Gennaio 2011

TREVIS.p.A.
Strada Consolare Rimini-San Marino, 62 47924 RIMINI (RN) Italia
