MANUALE UTENTE AQD1071D 69 EUA HOTPOINT-ARISTON

! Desso symbolo ti ricorda di leggere quello libretto istruzioni.

IT

Italiano

Summario

Installazione, 74-75

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Dati tecnici

Manutenzione e cura, 76

Escludere acquae corrente elettrica

Pulire la macchina

Pulire il cassetto dei detersivi

Curare il cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

AQUALTIS

AQD1071D 69

Precauzioni e consigli, 77

Sicurezza generale

Smaltimento

Apertura manuale della porta oblo

Descrizione della macchina, 78-79

Pannello comandi touch control

Come effettuare un ciclo di lavaggio o asciugatura, 80

Programmi e opzioni, 81

Tabella Programmi

Le opzioni di lavaggio

Detersivie biancheria, 82

Detersivo

Preparare la biancheria

Consigli di lavaggio

Sistema bilanciamento del carico

Anomalie erimedi, 83

Assistenza, 84

Assistenza Attiva 7 giorni su 7

IT

!E' importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavasciuga.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Nella busta contente quello libretto troverete, altre alla garanzia, dei particolari che serviranno per l'installazione.

Disimballo e livellamento

Disimballo

1. Una volta disimballata la lavasciuga, controllare che non abbia subito danni durante il trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

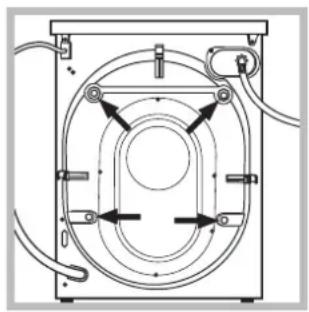

1. Rimuovere le 4 viti di protezione per il trasporto ed il relativo distanziale posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica contenuti nella busta.

3. Conservare tutti i pezzi; qualora la lavasciuga dovesse essere trasportata, dovanno essere rimontati per evitare danneggiamenti interni.

Gli imballaggi non sono gioicattoli per bambini.

Livellamento

1. Posizione are la lavasciuga su un pavimento piano e rigido, alla appoggiarla a muri o mobili.

1. Compensare le irregularità svitando o avvitando i piedini finché la macchina non sia orizzontale (non delve essere inclinata più di 2 grade).

! Un accurato livellamento da stabilità ed evita vibrazioni e rumorosità soprattutto nella fase di centrifuga.
! In caso sia posizionata su moquette o tappeti, regolare i piedini in modo da conservare quello la lavasciuga lo spazio necessario per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

! Prima di collegare il tubo di alimentazione alla rete idrica, far scorrere l'acqua finché non sua limpida.

1. Collegare il tubo di alimentazione alla macchina avvitandolo all'apposita presa d'accua, nella parte posteriore in alto a destra (vedi figura).

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura).

2. Fare attenuatione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negazio specializzato o a un technician autorizzato.
! Non utilizzato mai tubi di carico usati o vecchi, ma quelli in dotazione alla macchina.

Collegamento del tubo di scarico

Collegare il tubo di scarico a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra evitando assolutamente di piegarlo.

In alternatively, appoggiare il tubo di scarico al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura).

L'estremita libera del tubo di scarico non deve rimanere

immersa nell'acqua.

!E sconsigliato usare tubi di prolunga; se indispensableale, la prolunga deve ave lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di insereire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua a norma di legge;
• la presa sia in grado di sostarare il carico massimo di potenza della macchina,indicato nella tabella Dati tecnici (vedi a fierco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);
• la presa siaCompatible con la spina della macchina. In caso contrario far sostuire la presa o la spina.

! La macchina non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

!A macchina installata, la presa della corrente deve essere facilemente raggiungibile.

! Non usare prolonghe e multiple.
! Il cavo non deve subire piegature o compressioni.
! Il cavo di alimentazione e la spina devono essere sostituiti solo da tecnici autorizzati.

Attenzione! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Dati tecnici
Modello	AQD1071D 69
Dimensioni	larghezza cm 59,5 altezza cm 85 profondità cm 64,5
Capacità	da 1 a 10 kg per il lavaggio da 1 a 7 kg per l'asciugatura
Collegamenti elettrici	vedi la targhetta caratteristi- che tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 71 litri
Velocità di centrifuga	sino a 1600 giri al minuto
Programmi di prova secondo la direttiva EN 50229	lavaggio: programmata tempersatura 60°C; effettuato con 10 kg di carico. asciugatura: l'asciugatura del carico minore deve es- sere effettuata selezionando il livello di asciugatura "Appendere", il carico di biancheria deve essere composto da 3 lenzuola, 2 federe e 2 asciugamani; l'asciugatura del carico restante deve essere effet- tuata selezionando il livello di asciugatura "Extra".
CE	Questa apparecchiatura è conforme alle seguenti Diret- tive Comunitarie: - 2004/108/CE (Compatible- tà Elettromagnetica) - 2012/19/EU (WEEE) - 2006/95/CE (Bassa Tension

IT

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio. Si limitaarsi l'usura dell'impianto idraulico della macchina e si elimina il pericolodi perdite.
• Staccare la spina della corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la macchina

La parte esterna e le parti in gomma posso nso essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

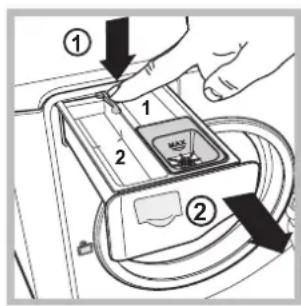

Per estrarre il cassetto
premere la leva (1) e
tirarlo versus l'esterno (2)
(vedi figura).
Lavarlo sotto I'acqua
corrente;questa pulizia
va effettuata
frequently.

Curare il cestello

• Lasciare sempre socchiusa la porta oblo per evitare che si formino cattivi odori.

Pulire la pompa

La macchina è dotata di una pompa
autopulente che non ha bisogno di manutenzione. Puo perché succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore diessa.

Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

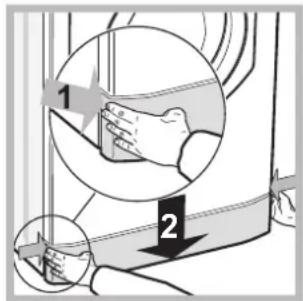

1. rimuovere il pannello di copertura sul lato anteriore della macchina premendo verso il centro, quando spingere verso il basso da entrambe i lati ed estrarlo (vedi figure);

1. posizionare un
   containitore per
   raccogliere I'acqua
   che uscirà (circa 1,5
   lt) (vedi figura);

2. svitare il coperchio
   ruotandolo in senso
   antiorario (vedi figura);

3. pulire accuratamente l'interno;

4. riavvitare il coperchio;
5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fissure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvise spaccature.

! La macchina è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo appearecchio è stato concepito escludamente per un uso di tipo domestico.
• L'apparecchio non deve essere utilizzato da persona (bambini compresi) con disponà fisiche, sensoriali o mentali ridotte e con esperenze e conoscenze insufficienti, a meno che tale utilizes non avvenga sulla supervisione o le istruzioni di una persona responsable della loro sicurezza.
  I bambini devono essere sorvegliati per garantire che non giochino con l'apparecchio.
• Non asciugare capi non lavati.
• I capi sporchi di sostanze quali l'olio di cottura, l'acetone, l'alcol, la benzina, il cherosene, gli smacchiatori, la trementina, la cera e le sostanze per rimuoverla devono essere lavati in acqua calda con una quantità maggiore di detergente prima di asciugarli nell'asciugabiancheria.
• Oggetti come la gomma espansa (schiuma di lattice), le cuffie per la doccia, i materiali tessili impermeabili, gli articoli con un lato di gomma e i vestiti o i cuscini che hanno delle parti in schiuma di lattice non devono essere asciugati nell'asciugabiancheria.
• Ammorbidenti o prodotti simili devono essere usati conformamente alle istruzioni del produttore.
• La parte finale di un ciclo dell'asciugabiancheria avienezza calore (ciclo di raffreddamento) per garantire che gli articolii non vengano danneggiati.

ATTENZIONE: Non arrestare mai un'asciugabiancheria prima del termine del programma di asciugatura. In quello caso prelevare rapidamente tutti i capi di biancheria e stenderli per farli raffreddare rapidamente.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non toccare l'acqua di scarico, che può raggiungere temperature elevate.
• Non forzare in nessun caso la porta l'oblo: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Se deve essere spostata, lavorare in due o tre persona con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controllare che il cestello sia vuoto.
• Durante l'asciugatura I'oblto tende a scaldarsi.
  Non asciugare biancheria lavata con solventi inflammabili (es. trielina).
  Non asciugare gommapiuma o elastomeri analoghi.
• Assicurati che durante le fasi di asciugatura il rubinetto dell'acqua sua aperto.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU (WEEE) sui rifiuti di apparecchia-ture elettriche ed elettroniche (RAEE), prevede che gli elettro-d-mestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccoli separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Quando si acquista una nuova apparecchiatura equivalente siouldo consignare il RAEE al negotiante, che è tenuto a ritirarlo Gratisamente; i RAEE di "piccolissime dimensioni" (nessun lato sopra i 25 cm) possono essere consegnati Gratisamente ai negotiantianche se non si acquista nulla (solo nei negoti con superficie di vendita superiore a 400mq ). Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

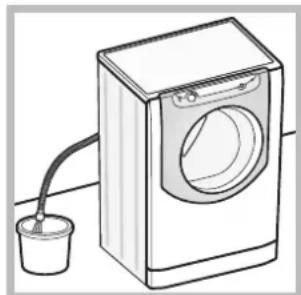

Apertura manuale della porta oblo

In mancanza di energia elettrica è possible après la porta per scaricare il bucato procedendo nel modo seguente:

1. togliere la spina alla presa di corrente.

2. verificate che il livello dell'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblo; in caso contrario togliere l'acqua in eccedenzaattraverso il tubo di scarico raccogliendola in un secchio comeindicato in figura.

3. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria (vedi pagina segunte).

4. utilizing la linguetta
   indicata in figura tirare verso l'esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivement verso il basso fino a sentire un "click" che indica che la porta è sbloccata.

5. aprite la porta; nel caso non sia ancora possibile ripetete l'operazione.

6. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

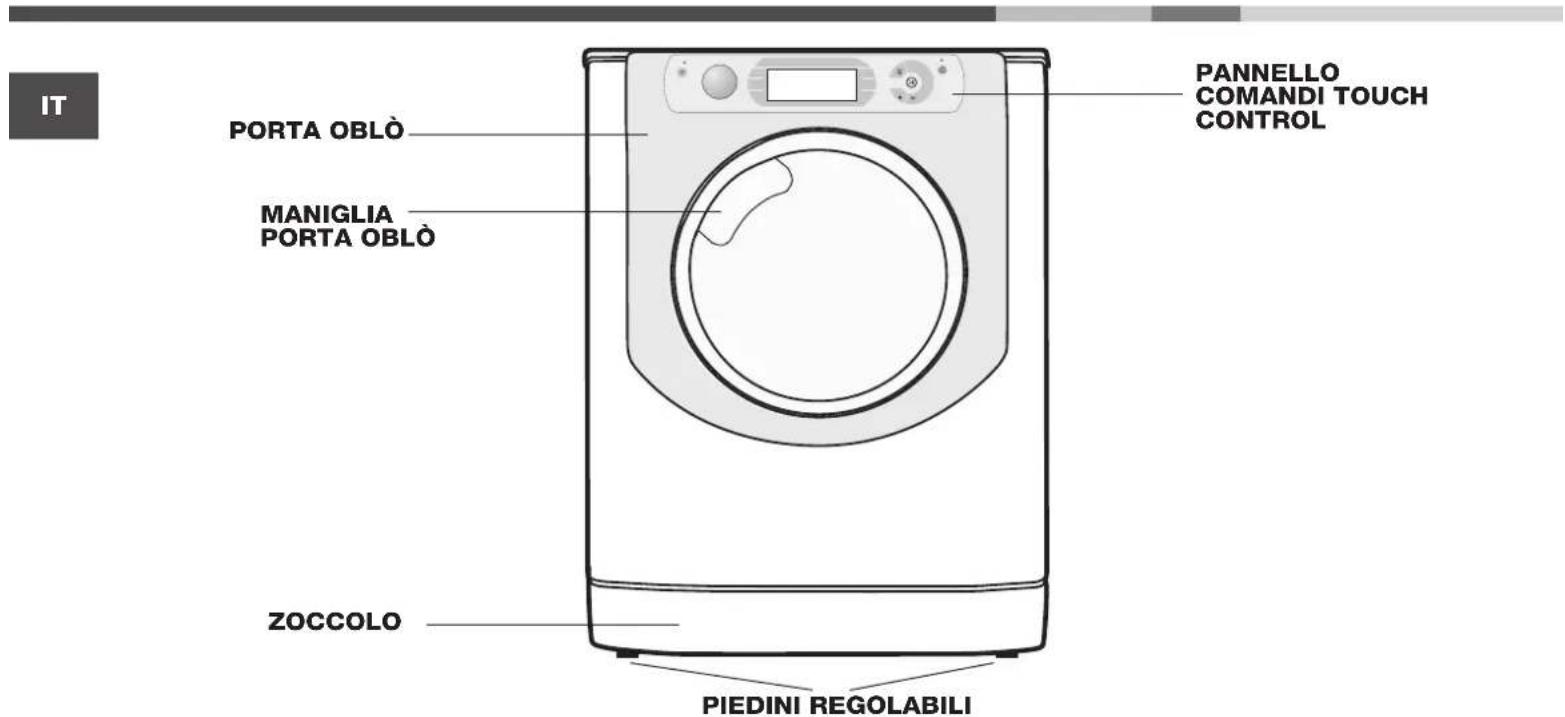

Descrizione della macchina

PORTA OBLO'

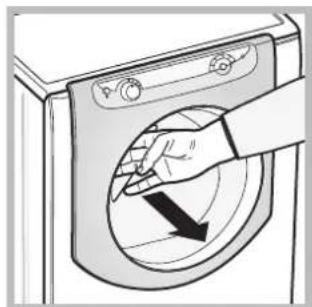

Per aprire la porta oblo utilizzare sempre l'apposita maniglia (vedi figura).

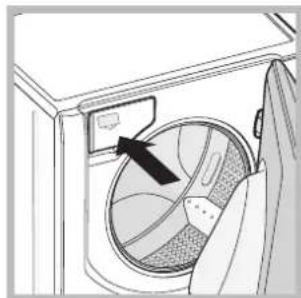

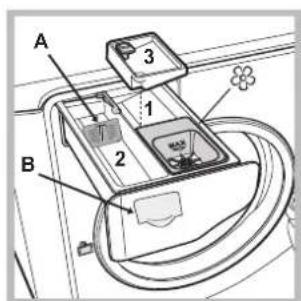

CASSETTO DEI DETERSIVI

Si trova all'interno della macchina e vi si accedejà prendo la porta. Per il dosaggio dei detersivi vedi il capitolo "Detersivi biancheria".

1. vaschetta per il prelavaggio:
   usare detersivo in polvere.
   ! Prima di versare il detersivo verificare che non sia inserita la vaschetta aggiuntiva 3.
2. vaschetta per il lavaggio: Nel caso di utilizzo di detersivo liquido si consiglia di utilizzato la paretina A in dotazione per un corretto dosaggio.

Per l'utilizzo del detersivo in polvere riporre la paretina nella cavity B.

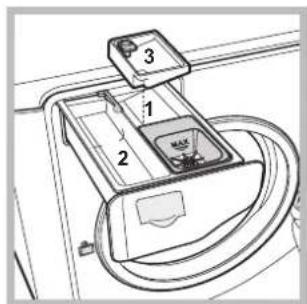

1. vaschetta aggintiva: Candeggina
   ! L'utilizzo della vaschetta aggiuntiva 3 esclude il prelavaggio.
   vaschetta per additivi: per ammorbidente o additivi liquidi. Si raccomanda di non superare mai il livello massimo indicato alla griglia e di diluire ammorbidenti concentrati.

PANNELLO COMANDI TOUCH CONTROL

Per modificare le
impostazioni premere
leggermente sull'icona
all'interno dell'area sensibile (touch control) come
indicato nella figura.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospeedimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzato. Premere brevamente il tasto ON/OFF e attendere che la macchina si riattivi.

ON/OFF 5premere brevamente il pulsante per accendere o specnere la macchina. La spia verde indica che la macchina è accesa. Per specnere la lavasciuga durante il lavaggio è necessario tenere premuto il pulsante più al lungo, circa 3 sec.; una pressione breve o accidentale non permettera lo specnimento della macchina. Lo specnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

Manopola PROGRAMMI: poi essere ruotata in entrambe le direzioni. Per impostare il programma più corretto vedi la "Tabe programmi". Durante il lavaggio la manopola resta ferma.

M1-M2: tenere premuto uno dei pulsanti per memorizzare un ciclo e le proprie personalizzazioni preferite. Per richiamare un ciclo precedente memorizzato premere il relativo pulsante.

Pulsante ASCIUGATURA: premere per ridurre o escludere l'asciugatura; il livello o il tempo di asciugatura selezionato viene indicato nel display (vedi "Come effettuare un ciclo di lavaggio o asciugatura o asciugatura").

Pulsante TEMPERATURA: premere per modificare o escludere la temperature; il valore scelto viene indicato dal display (vedi "Come effettuare un ciclo di lavaggio o asciugatura").

Pulsante CENTRIFUGA: premere per modificare o escludere la centrifuga; il valore scelto viene indicato dal display (vedi "Come effettuare un ciclo di lavaggio o asciugatura").

Pulsante PARTENZA RITARDATA: premere per impostare una partenza ritardata del programma prescelto; il valore del ritardo impostato viene indicato dal display (vedi "Come effettuare un ciclo di lavaggio o asciugatura").

Pulsanti OPZIONI: premendo il pulsante, sul display comparirà il nome dell'opzione. L'accensione della relativa spia indica che l'opzione è stata selezionata.

lcone FASI DI LAVAGGIO: si illuminano ad indicare l'avanzamento del ciclo (Lavaggio Bisciacquo - Centrifuga/Scarico Asciuagatura). la scritta si END illumina quando il ciclo è terminato.

START/PAUSE: quando la spia verde lampeggia lentamente, premere il pulsante per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il pulsante; la spia lampeggerà con colore arancione. Se la spia "LOCK" spenta, si potra aprire la porta oblo. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il pulsante.

Spia LOCK: indica che la porta oblo è bloccata. Per aprire da porta è necessarioMETTERE il ciclo in pausa (vedi pagina seguente).

BLOCCO TASTI: per attivare o disattivare il blocco del pannello comandi, tenere premuto il pulsante per circa 2 secondi. La spia accesa indica che il pannello di controllo è bloccato (ad eccezione del tasto ON/OFF). In quello modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini.

Spia ECO: l'icona ECO si accenderà quando, modificando i parametri di lavaggio, si otterrà un risparmio di energia di almeno il 10%. Inoltre prima che la macchina entri nella modalità di "Stand by" l'icona ECO si accenderà per pochi secondi; a macchina spenta il recupero energetico stimato sarea dell'80% circa.

MODIFICA LINGUA

Alla prima accensione della macchina appare nel display la prima lingua lampeggiante. In corrispondenza dei 3 pulsanti a destra del display compaiono i simboli ^ ,OK" e V".Le lingue cambiano automaticamente agli 3' oppure premendo i pulsanti accanto i simboli ^ e V'.Con il pulsante OK si confirmara la lingua che si fissa dopo 2".Se non si preme nessun pulsante, trascorsi 30^ ilchio automatico delle lingue ricomincia.

Per modificare la lingua è necessario accendere e spagnere la macchina, nei 30" successivi allo spegnimento premere contemporaneamente i pulsanti temperatura +centrifuga +partenza ridartata per 5" e altri ad un breve segnale acustico appeare nel display la lingua impostata lampeggiante. Premendo i pulsanti accanto i simboli "e V si cambia la lingua. Con il pulsante accanto il symbolo OK" si conferma la lingua che si fissa dopo 2". Se non si preme nessun pulsante, trascorsi 30" verrà visualizzata la lingua impostata precedentente. Riaccendere la macchina.

Come effettuare un ciclo di lavaggio o asciugatura

IT

NOTA: la prima volta che si utilizes la lavasciuga, effettuare un ciclo di lavaggioswana biancheria ma con detersivo impostando il programma cotone 90^ swana prelavaggio.

1. ACCENDERE LA MACCHINA. Premere il pulsante. Tutte le spie si accenderanno per 1 secondo e sul display comparirà la scritta AQUALTIS; rimarra poi accesa fissa la spia del pulsante la spia START/PAUSE lampeggerà.
2. SCEGLIERE IL PROGRAMMA. Ruotare la MANOPOLA PROGRAMMI versus destra o versus sinistra fina a selezionare il programma desiderato; il nome del programma comparirà sul display; adesso è associata una temperatura e una velocità di centrifuga che sonoessere modificate.Sul display comparirà la durata del ciclo.
3. CARICARE LA BIANCHERIA. Apire la porta oblo. Caricare la biancheria facendo attenzione a non superare la quantità di caricoindicata nella tabella programmi della pagina seguente.
4. DOSARE IL DETERSIVO. Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in "Descrizione della macchina".
5. CHUIDERE LA PORTA OBLO'.
6. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire sugli apposti pulsanti del pannello comandi:

Modificare la temperatura e/o la centrifuga. La macchina visualizza automaticamente la temperatura e la centrifuga massime previste per il programma impostato o le ultime selezione se compatibili con il programma scelto.

Premendo il pulsante riduce progressivement la temperature sino al lavaggio a freddo "OFF". Premendo il pulsante riduce progressivement la centrifuga sino alla sua esclusione "OFF". Un'ulteriore pressione dei pulsanti riportera i valori a quelli massimi previsti.

! Eccezione: selezionando il programmatela temperature, cui po èssere portata sino a 90^

Modificare I'asciugatura

Alla prima pressione del tasto la macchina selezione automaticamente il livello di asciugatura massimo compatibile al programma selezionato. Le successive pressioni fanno decrementare il livello e successivamente il tempo di asciugatura fino alla sua esclusione "OFF". Un'ulteriore pressione del pulsante riporterà il valore a quello massimo previsto.

Sono previste due tipi di ascugatura:

A-In base altempo:da 20^ a180

B-In base al livello di umidita dei capi asciugati:

Stirare: capi leggermente umidi, facili da stirare.

Appendere: ideale per quei capi che non necessitano di un'asciugatura completa.

Ripiegare: adatto per il bucato da riporre nell'armadio sono bian bisogno di stiratura.

Extra: adatto capi che necessitano di un'asciugatura completa come spugne e accappatoi.

Se eccezzionalmente il carico di biancheria da lavare ed asciugare è superiore al massimo previsto effettuare il lavaggio, e a programma ultimato, dividere il carico e rimetterne una parte nel cestello.Seguire a questo punto le istruzioni per effettuare "SOLO ASCIUGATURA".Ripeti le stesse operazioni per il carico rimanente.

Alla fine dell'asciugatura viene effettuato un periodo di raffreddamento.

SOLO ASCIUGATURA

Selezionare con la manopola dei programmi un'asciugatura in base al tipo di tessuto. E possibile impostare anche il livello o il tempo di asciugatura desiderato con il pulsante ASCIUGATURA

Impostare una partenza ritardata.

Per impostare la partenza ritardata del programma prescelto, premere il pulsante relative sono a raggiungere il tempo di ritardo desiderato. Durante l'impostazione viene visualizzato il tempo di ritardo insieme alla scritta "Parte tra:" e il simbolo "Fampeggiante. Dopo aver impostato la partenza ritardata il Display visualizzera il simbolo fisso e il display ritornera alla visualizzazione della durata del ciclo impostato con le scritte "Finisce tra:" e la durata del ciclo. Premendo il pulsante PARTENZA RITARDATA una sola volta viene visualizzato il tempo di ritardo impostato precedentemente. Dopo I'avvio il display visualizzera la scritta "Parte tra:" ed il tempo di ritardo. Una volta trascorso il tempo di ritardo impostato, la macchina partirà e il display visualizzera "Finisce tra:" e il tempo residuo per la fine ciclo. Per rimuovere la partenza ritardata premere il pulsante sono a che sul display compare la scritta OFF; il simbolo si spegnerà.

Modificare le caratteristiche del ciclo.

• Premere il pulsante per attivare l'opzione; sul display comparirà il nome dell'opzione e la spia correspondente al pulsante si accenderà.
• Premere nuovamente il pulsante per disattivare l'opzione; sul display comaprìrì il nome dell'opzione, più OFF e la spía si spegnerà.

! Se l'opzione selezionata non è compatibile con il programma impostato, l'incompatibilità verrà segnalata con il lampeggio della spia ed un segnale acustico (3 beep) e l'opzione non verrà attivata.

! Se l'opzione selezionata non è compatible con un'altra precedentamente impostata, la spia relativa alla prima opzione selezionata lampeggerà e verrà attivata solo la seconda, la spia dell'opzione attivata si fissera.
! Le opzioni possono variare il carico racommando e/o la durata del ciclo.

1. AVVIARE IL PROGRAMMA. Premere il pulsante START/ PAUSE. La spia relativa si fisserà e la porta oblo si bloccherà (spia LOCKAccesa).Durante il lavaggio, sul display comparirà il nome della fase in corso e le icone relative alle fasi si illumineranno. Per cancellare un programma nelle un ciclo è in corso,mettere la lavasciuga in punasa premendo il pulsante START/PAUSE; selezionare quindi il ciclo desiderato e premere nuovamente il pulsante START/ PAUSE.Per aprire la porta nelle un ciclo è in corso premere il pulsante START/PAUSE; se la spia LOSpenta sare possibile aprire la porta.Premere nuovamente sul pulsante START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.
2. FINE DEL PROGRAMMA. Viene indica da lascritta END accesa. La porta oblo si potra après immediatamente. Se la spia START/PAUSE lampeggia, premere il pulsante per terminare il ciclo. Aprire la porta, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo già avviato, premere a lungo il pulsanteIl ciclo verrà interrotto e la macchina si spegnerà.

Tabella programmi

Icona	Descrizione del Programma	Temp. max. (°C)	Veloci-tà max. (giri al minuto)	Asciugatura	Detersivi e additivi				Caricomax. (Kg)	Durata clico
					Prelavaggio	Lavagio	Candeg-gina	Ammorbi-dente
	Cotone colorati (2): bianchi e colorati delicati poco sporchi.	40°	1600	●	-	●	●	●	10	(E)很可能 controlled la durata dei programmi di lavaggio sui display.
	Sintetici resistenti	60°	800	●	-	●	●	●	5
	Bianchi	60°	1600	●	-	●	-	●	6
	Colorati	40°	1600	●	-	●	●	●	6
	Scuri	30°	800	●	-	●	-	●	6
	Lana Platinum Care: per lana, cachemire, ecc.	40°	800	●	-	●	-	●	2,5
	Ultra Delicati	30°	0	●	-	●	-	●	1
	Antiallergy	60°	1600	●	-	●	-	●	6
	Risciacquo	-	1600	●	-	-	●	●	10
	Centrifuga e Scarico	-	1600	●	-	-	-	-	10
	Lava&Asciuga	30°	1600	●	-	●	-	●	1
	Asciugatura Cotone	-	-	●	-	-	-	-	7
	Asciugatura Lana	-	-	●	-	-	-	-	2,5
	Asciugatura Sintetici	-	-	●	-	-	-	-	5
	Cotone con prelavaggio (Aggiungere il detersivo nell'apposito scomparto).	90°	1600	●	●	●	-	●	10
	Cotone bianchi (1): bianchi e colorati resistenti molto sporchi.	60° (Max. 90°C)	1600	●	-	●	●	●	10

La durata del ciclo indica sul display o sul libretto e una stima calcolo in base a condizioni standard. Il tempo effettivo vuo varite in base a numerousi fattion quali la temperature e la pressione dell'acqua in ingresso, la temperature ambiente, la quantità di dettesivo, la quantità ed lo tipo di carlo, il bilanziamento del carlo, le opzioni agguintive selezione.
(*) Note:除去circar10minutidallosSTART,la macchina in base alcarico effettuato,ricacolera visualizzera il tempo residuo alla fine del programma.

Per tutti Test Institutes:

1) Programma di controlo secondo la direttiva EN 50229: impostare il programma con una temperaura di 60^ .
2) Programma cotone lungo: impostare il programma con una temperaura di 40^

Opzioni di lavaggio

Super Wash

Questo opzione garantisce un lavaggio di alte prestazioni grazie all'utilizzo di una maggior quantità d'acqua nella fase iniziale del ciclo e alla maggior durata del programma ed è

utile per eliminare le macchie piu resistenti.

Può essere utilizzata con oswana candeggina. Se si desidera effettuareanche il candeggio inseire la vaschetta aggintiva 3, in dotazione, nella vaschetta 1. Nel dosare la candeggina non superare il livello "max"indicato sul perno centrale (vedi figura).Se si

desidera solo candeggiare

senza effettuare il lavaggio completo, versare la candeggina nella vaschetta aggiuntiva 3, impostare il programma "Risciacquo" attivare l'opzione "Super Wash"

Non e attivabile sui programmi T.

Extra Risciacquo

Selezionando esta opzione si aumento l'efficacia del risciacquo e si assicura la massima rimozione dei residui

del detersivo. E' utile per pelli particolarmente sensibili ai detersivi. Si consiglia l'utilizzo di esta opzione con la lavasciuga a pieno carico o con l'utilizzo di elevate dosi di detersivo.

Non e attivabile sui programmi T, 0

Stira Facile

Selezionando esta opzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavasciuga effettuerà delle lente rotazioni del cestello; le spiè "Stira Facile" e START/PAUSE lampeggeranno. Per terminare il ciclo premere il pulsante START/PAUSE o il pulsante "Stira Facile".

!Non èattivabile sui programmi

Note: se si vuole effettuareanche un'asciugatura,questa opzione è attiva solo selezionando il livello "Stirare".

Risparnio Tempo

Selezionando esta opzione si riduce la durata del programma fino al 50% in base al ciclo scelto, garantando al contempo un risparmio di acqua ed energia. Utilizzato quello ciclo per capi nonccessivamente sporchi.

Non e attivabile sui programmi T, T, 0

IT

Detersivo

La scelta e la quantità del detersivo dipendono dal tipo di tessuto (cotone, lana, seta...), dal colore, alla temperatura di lavaggio, dal grado di sporco e dalla durezza dell'acqua. Dosare bene il detersivo evita sprechi e protegghe l'ambiente: pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura. Si consiglia di:

• usare detersivi in polvere per capi in cotone bianchi e per il prelimavaggio.
• usare detersivi liquidi per capi delicati in cotone e per tutti i programmi a bassa temperatura.
• usare detersivi liquidi delicati per lana e seta.

Il detersivo deve essere versato prima dell'inizio del lavaggio nell'apposita vaschetta, oppure nel dosatore da porre direttamente nel cestello. In quello caso non si può selezionare il ciclo Cotone con prelimavaggio.

! Non usare detersivi per il lavaggio a mano perché formano troppa schiuma.

Preparare la biancheria

• Apriere bene i capi prima di caricarli.
• Suddividere la biancheria secondo il tipo di tessuto (simpilo sull'etichetta del capo) ed il colore facendo attenzione a separare i capi colorati da quelli bianchi;
• Svuotare letasche e controllare i bottoni;
• Non superare i valori indicati nella "Tabella Programmi" riferiti al peso della biancheria asciutta.

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1200 gr.
1 asciugamano 150-250 gr.
1 jeans 400-500 gr.
1 camica 150-200 gr.

Consigli di lavaggio

Bianchi:utilizzare il ciclo per il lavaggio dei capi bianchi. Il programma è studiato per il mantenimento della brillantezza del bianco nel tempo. Per risultati migliorisi si raccomanda l'utilizzo del detersivo in polvere.
Selezionando la funzione di asciugatura, al termine del lavaggio viene eseguita automaticamente un'asciugatura come all'aria aperta con ivantaggi di non favore I'ingiallamento a causa dei raggi solari e di evitare la perdita del candore a causa del possibile pulviscolo presente nella'aria. Si possono impostare solo le asciugature a livelli.

Colorati: utilizzare il ciclo per il lavaggio dei capi di colore chiaro. Il programma è studiato per il mantenimento della vivacità dei colori nel tempo.

Scuri:utilizzare il ciclo per il lavaggio dei capi di colore scuro. Il programma è studiato per il mantenimento dei coloris scuri nel tempo. Per risultati migliori si raccomanda l'utilizzo del detersivo liquido,preferibilmente per il lavaggio di capi scuri. Selezionando la funzione ascugatura, al termine del lavaggio viene eseguita automaticamente un'ascugatura delicata che preserva i colori dei capi. Il display visualizzera il livello "Appendere".Carico Max.:3 kg

Lana: Il ciclo di lavaggio "Lana" di questa lavatrice Hotpoint-Ariston è stato testato e APPROVATO alla Woolmark Company per il lavaggio di capi in lana classificati come "lavabili a mano", perché il lavaggio venga eseguito nel rispetto delle istruzioni riportate sull'etichetta dell'indumento e delleindicazioni fornite dal produttore dell'elettrodomestico. Hotpoint-Ariston è la primamarca di lavatrici ad aver ottenuto alla Woolmark Company la certificazione Woolmark Apparel Care - Platinum per le sue prestazioni di lavaggio e il consumo di acqua ed energia. (M1135)

Ultra Delicati: utilisezare il programma per il lavaggio dei capi molto delicati, che presentano applicazioni quali strass o paillettes. Si raccomanda di rovesciare i capi prima del lavaggio e di insere gli indumenti piccoli nell'apposto sacchetto per il lavaggio dei capi delicati. Per risultati migliorari si raccomanda l'utilizzo del detersivo liquido per capi delicati. Per il lavaggio dei capi in Seta e Tende selezionare il ciclo e attivare l'opzione (in quello caso sare possibile attivareanche I'opzione "Extra Risciacquo");la macchina terminerà il ciclo con la biancheria in ammollo e la spi lampeggerà. Per scaricare l'acqua e poter rimuovere il bucato è necessario premere il pulsante START/PAUSE o il pulsante

Selezionando la funzione di asciugatura esclusivamente a tempo, al termine del lavaggio viene eseguita un'asciugatura di particolare delicatezza grazie ad una movimentazione leggera e da un getto d'aria ad una temperatura opportunamente controllata.

I tempi consigliati sono:

1 kg di sintetico --> 160 min.

1 kg di sintetico e cotone --> 180 min

1 kg di cotone --> 180 min.

Il grado di asciugatura dipenderà dal carico e nella composizione del tessuto.

Antiallergy:utilizzare il programma per la rimozione dei principali allergeni come polline, acari, pel del gatto e cane.

Lava&Asciuga: utilisezare il programmatc per lavare e asciugare capi (Cotone e Sintetici) leggermente sporchi in poco tempo. Selezionando questo ciclo è possibile lavare e asciugare fino a 1 kg di bucato in soli 45 minuti. Per ottenere i migliori risultati utilizezare detersivo liquido; pretrattare Polsini, colli e macchie.

Macchie ostinate: è bene trattare le macchie ostinate con sapone solido prima del lavaggio e di utilizzato il programma Cotone con prelimaggio.

Sistema bilanciamento del carico

Prima di agli centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse alcora correttamente bilanziato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavasciuga effettua la distribuzione anzichè la centrifuga. Per favore una migliorie distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grande e piccoli.

Può accadere che la macchina non funzioni. Prima di Telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:	Possibili cause / Soluzione:
La macchina non si accende.	• La spina non è insertita nella presa della corrente, o non abbastanza da fare contatto. • In casa non c'è corrente.
Il ciclo di lavaggio non inizia.	• La porta oblo non è ben chiusa. • Il pulsante START/PAUSE non è stato premuto. • Il rubinetto dell'acqua non è aperto. • Si è impostato un ritardo sull'ora di avvio.
La macchina non carica acqua.	• Il tubo di alimentazione dell'acqua non è collegato al rubinetto. • Il tubo è piegato. • Il rubinetto dell'acqua non è aperto. • In casa manca l'acqua. • Non c'è sufficiente pressione. • Il pulsante START/PAUSE non è stato premuto.
La porta della macchina rimane bloccata.	• Selezionando l'opzione è al temine del ciclo la lavasciuga effetturà delle len-tera rotazioni del cestello; per terminare il cchio premere il pulsante START/PAUSE o il pulsante
La macchina carica e scarica ac-qua di continuo.	• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione"). • L'estremità del tubo di scarico è immersa nell'acqua (vedi "Installazione"). • Se l'abitazione si trovare gli ultimi piani di un edificio, è possible che si verifi-chino fenomeni di sifonaggio, per cui la macchina carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposi-te valvole anti-sifonaggio. • Lo scarico a muro non ha lo sfiato d'aria.
La macchina non scarica o non centrifugata.	• Il programma non prevede lo scarico: con alcuni programmi occorre avviarto manualmente (vedi "Programmi e opzioni"). • è attiva la opzione "Stira facile": per completare il programma premere il pulsante START/PAUSE (vedi "Programmi e opzioni"). • Il tubo di scarico è piegato (vedi "Installazione"). • La conduffura di scarico è ostruita.
La macchina vibra molto durante la centrifugata.	• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione"). • La macchina non è in piano (vedi "Installazione"). • La macchina è stretta tra mobili e muro (vedi "Installazione"). • Il carico è sbilanciato (vedi "Detersivi e biancheria").
La macchina perde acqua.	• Il tubo di alimentazione dell'acqua non è ben avvato (vedi "Installazione"). • Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura"). • Il tubo di scarico non è fissato bene (vedi "Installazione").
Le icone relative alla "Fase in corso" lampeggiano velocimento con-temporaneamente alla spia ON/OFF.	• Specnere la macchina etogliere la spina dalla presa, attendere circa 1 minu-to quindi riaccenderla. Se l'anomalia persistsente, chiamare l'Assistenza.
Si forma troppa schiuma.	• Il detersivo non è specifico per lavasciuga (deve esserci la dicitura "per lavav-trice", "a mano e in lavatrice", o simil). • Il dosaggio è stato excessivo.
La porta della macchina rimane bloccata.	• Eseguire la procedura di sblocco manuale (vedi "Precauzioni e consigli").
La macchina non asciuga.	• La spina non è insertita nella presa della corrente, o non abbastanza da fare contatto. • In casa non c'è corrente. • La porta oblo non è ben chiusa. • Si è impostato un ritardo sull'ora di avvio. • L'ASCIUGATURA è nella posizione "OFF".

IT

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi "Anomalie e Rimedi);
• Riaviare il programma per controllare se l'inconveniente è stato oviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

In caso di errata installatione o uso non corretto potrete essere chiamati al pagamento dell'intervento.
! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di series (S/N).

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio.

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI ACCESSORI

199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completeness per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato piu vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

! Nota: per uscire dal "Demo Mode", specnere la macchina, quindi premere contemporanemanete per 3 sec. i due pulsanti "START/PAUSE"ON/OFF".

• Al costo di 14,25 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama da Telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tarifario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore Telefonico; per maggiori informazioni consultare il sito www.hotpoint-ariston.eu.

Indesit Company Spa

Viale Aristide Merloni, 47

60044 Fabriano (AN)

Italy

www.hotpoint.eu
