MANUALE UTENTE Charlie 2.0 Roth

Dentro la scatola 3
Istruzioni relative alla sicurezza 3
Connessione 4
Comandi frontali e posteriori. 5
Telecomando 6
Dr Feelgood: sintomi rimedi. 7
Specliche 8
Assistenza 8

Dentro la scatola

RothDock per iPod

Altoparlanti stereo di CHARLiE: adattati dal punto di vista acustico per offrirvi il suono migliorare

Telecomando

Cavi: altoparlante, USB, alimentazione

Vi ringraziamo...

Per portarvi a casa il Roth Audio CHARLiE

Abbiamo progettato CHARLie in modo che fosse bello e, con l'ausilio delle technologie avanzate agli disponibili, avesse un suono altrettanto bello. Siamo lieti, in realtà siamo estasiati, dei risultati ottenuti e speriamo che lo sareteanche voi.

CHARLIÉ non è un amico qualunque e siamo certi che vi regalerà ogni bitosi come ha fatto con moi da quando lo abbiamo realizzato. Può divertirsi alla grande, oppure, quando lo voète, eseguire brani dolci e delicati, fateglielo solo sapere e lui si adatterà al mystro umore. Sarà felice quando voi sarete felici, ma lui è al settimento cielo quando esegue della grande musica, ecco quello che sa fare meglio.

Accendetelo.

Istruzioni di sicurezza

CHARLiE è davvero facile da usare, ma vi prego, prima di cominciare, leggete le istruzioni di funzionamento e di sicurezza

COSE DA FARE

• Conservate queste istruzioni in un posto sicuro per consultrale successivamente. Possiamo educatamente suggerirvi quel cassetto straripante dove radunate tutti gli altri manuali?
• Assicuratevi che la nuova casa di CHARLie sia dotata di un'idonea ventilazione. Pertanto non lasciateo su letti, sofa, pavimenti, librerie o armadietti chiusi o in qualsiasi altra area che potrebbe impedire la sua respirazione e farlo surriscaldare: un CHARLie surriscaldato e infastidito è una vista spiacevole.
• Prima del funzionamento assicuratevi di riporre CHARLie su una superficie pulita, asciutta e piania. Bel tavolo in legno = buono. Cava di sabbia umida = cattivo.
• i prega di assicurarsi che CHARLie sia collegato alla corretta alimentazione come indicato, e si prega di scollegarlo se non lo usate per un certo periodo: cui non solo protegge la parte interna di CHARLIe maanche il mondo esterno. Assicurarsi sempre che i cavi di alimentazione siano posizionati in modo sicuro e non ostruiscano un passaggio.

• Dovreste davvero far si che CHARLie venga visitato da un technician autorizzato di manutenzione nel caso in cui:

• L'alimentazione o il cavo di alimentazione di CHARLie siano danneggiati

• CHARLIe vi sia caduto o sia stato colpito da un oggetto in caduta
• CHARLIe sia stato esposto alla pioggia o all'umidita
• CHARLIe non sembri funzionare normalmente o evidenzi un improvviso cambiamento di prestazioni

COSE DA NON FARE

• Posizionare CHARLiE vicino all'acqua: lui non sa nuotare e detesta l'umidità. Pertanto, evitate di mettere il piccolo CHARLie in vicinanza di vasche da bagno, lavandini, lavatrici, in piscina, nella sauna, ecc; di solito è educato ma non vi ringrazierà per questo.
• Esporlo alla luce solare diretta o in condizioni estreme di temperatura o umidità: quando è meglio non lasciare CHARLIe sotto una lampada abbronzante.
• Mettere CHARLiE in prossimità di fonti dirette di calore come termosifoni, stufe, cucine a gas, fiamme libere o candele.
• Far cadere CHARLiE: potrebbe rompersi e si spaventerebbe certamente; oppure esercitare una forza eccessiva sui comandi, o posizionare su diesso oggetti pesanti.
• Permettere la formazione di uno strato eccessivo di polvere su CHARlie. Per pulirlo, usare un panno morbido. Se necessario, usare un panno umido che non contenga solventi: CHARlie non è un patito dei solventi.
• Cercare di rimuovere il coperchio posteriore di CHARLie: non contiene pezioni che possano essere sostituiti dall'utente e comunque, e voi non volete prendere la scossa elettrica, e allora tenetevene lontano da subito!

NOTA: Qualsiasi cambiamento o modifica non autorizzata a CHARLie ne rende nulla e inefficace la garanzia.

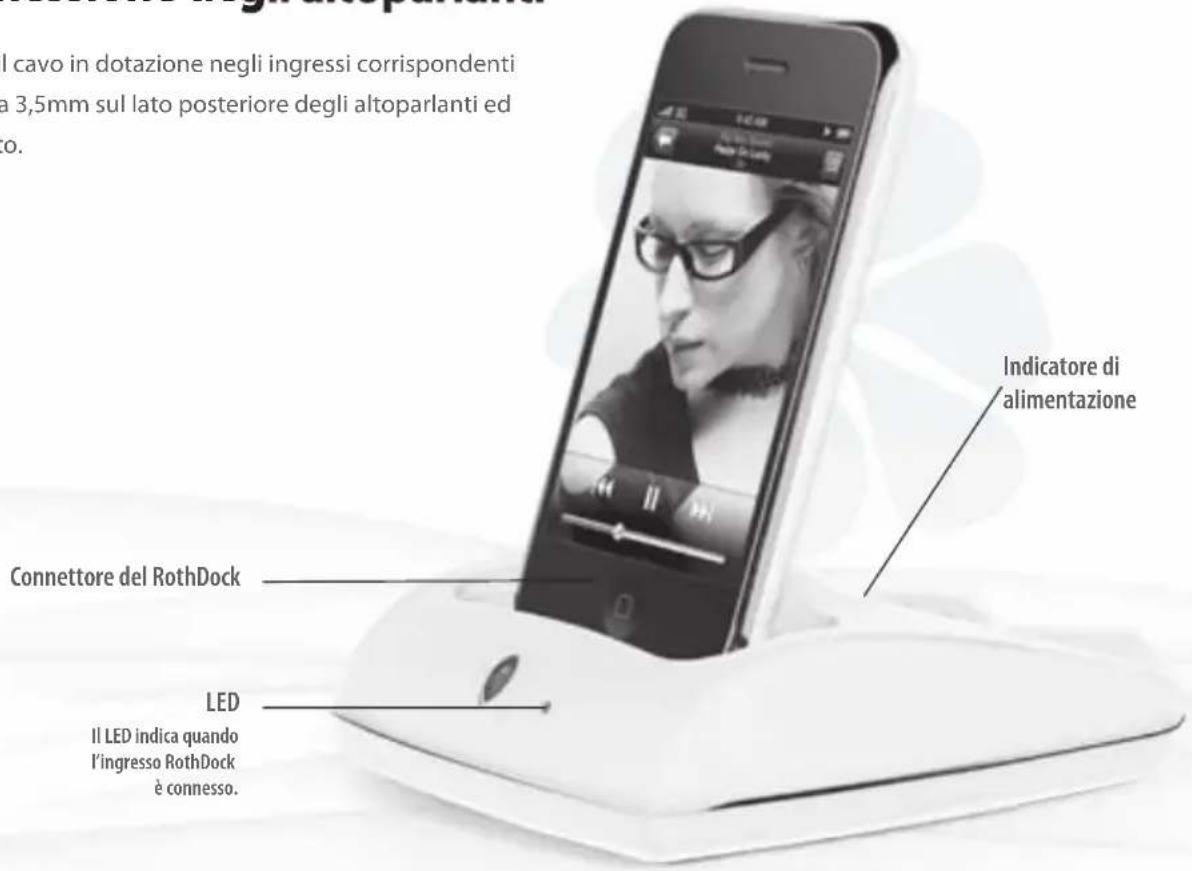

Connessione del RothDock

1. Premere il pulsante ID che si trova sul RothDock per 5 secondi, fino a far lampeggiare la luce azzurra.
2. Quindi premere il pulsante ID posizionato sull'altoparlante fino a far lampeggiare la luce rossa.
3. Quando vengono accoppiate le due unità, le luci restano accese e dovreste udire dagli altoparlanti una tonalità continua. L'operazione dovrebbe richiedere pochi secondi.

Connessione di altri dispositiivi

• Lettore musicale (MP3, MP4 o Telefono cellulare)
• Lettore CD
  Computer

Alimentazione A Distanza

Per accendere il rothdock azionare l'interrottore on che si trova sul telecommando.

Connessione degli altoparlanti

Inserire il cavo in dotazione negli ingressi corrispondenti al jack da 3,5mm sul dato posteriori degli altoparlanti ed ecco fatto.

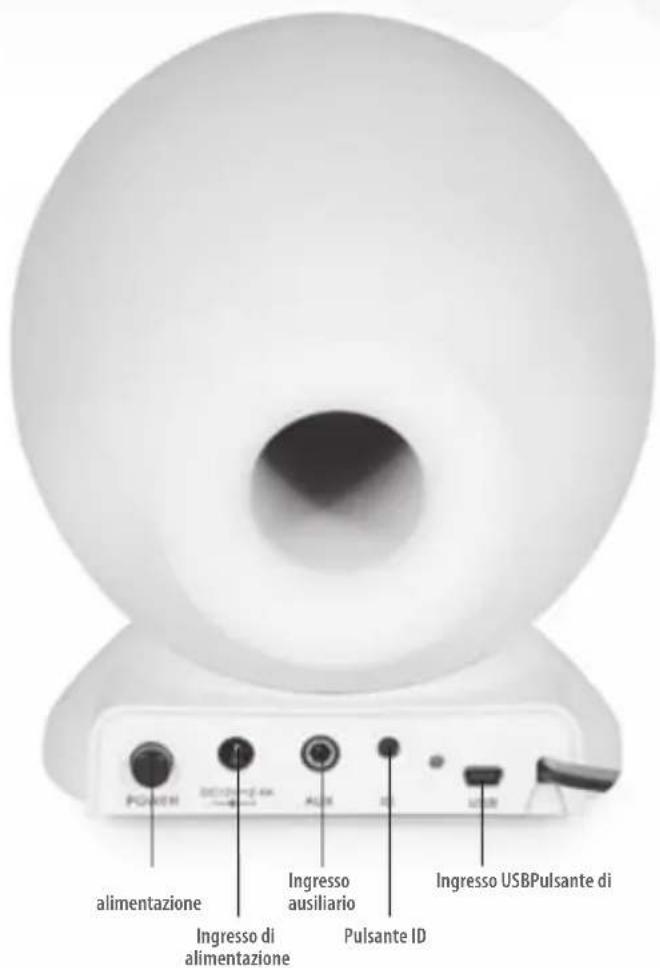

La parte posteriore

Pulsante di alimentazione

Premere il pulsante ON per alimentare l'apparecchio: quando I'alimentazione è presente, l'indicatore si illumina. In seguito, provate a premere OFF per consentirgli di riposare.

Ingresso di alimentazione

Con i cavi di alimentazione in dotazione, bello.

Ingresso ausiliario

3,5mm per collegare unlettore MP3, unlettore CD, un computer o alto.

Pulsante ID Per insertire il collegamento wireless al RothDock di CHARLIE.

Ingresso USB Per il collegamento al vostro computer per lo streaming digitale diretto.

Cavo Dell'altoparlante

Per il collegamento all'alto altoparlante.

NOTA: Prima di premere il pulsante ON, porre il commando di volume nella posizione più bassa per evitare danni agli altoparlanti. Se non lo fate, il circuito di protezione degli altoparlanti escluderà il volume per alcuni secondi dopo che è stata inserita l'alimentazione.

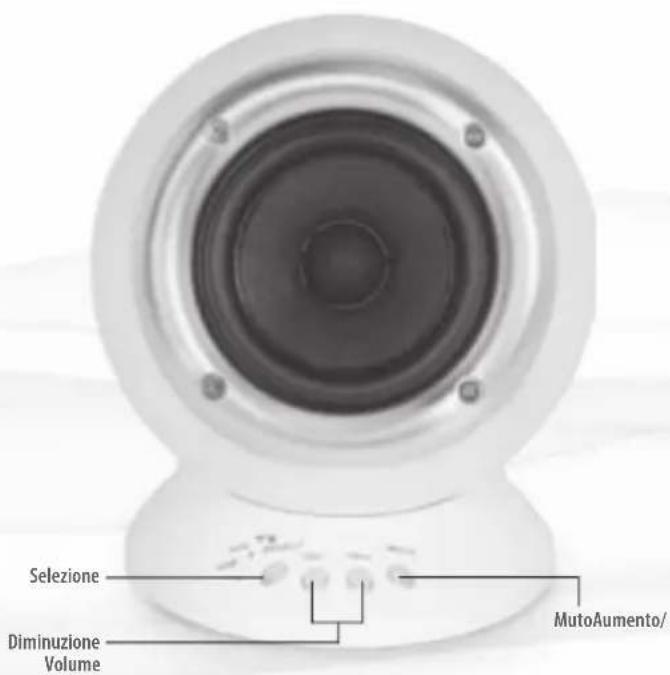

La parte frontale

Piano controlo: potete alzarlo... 'ray!

Diminuzione Volume

Oppure potete abbassarlo... boo!

Muto Potete rapidamente escludere la musica, se lo volete, in caso di una Telefonata o altro

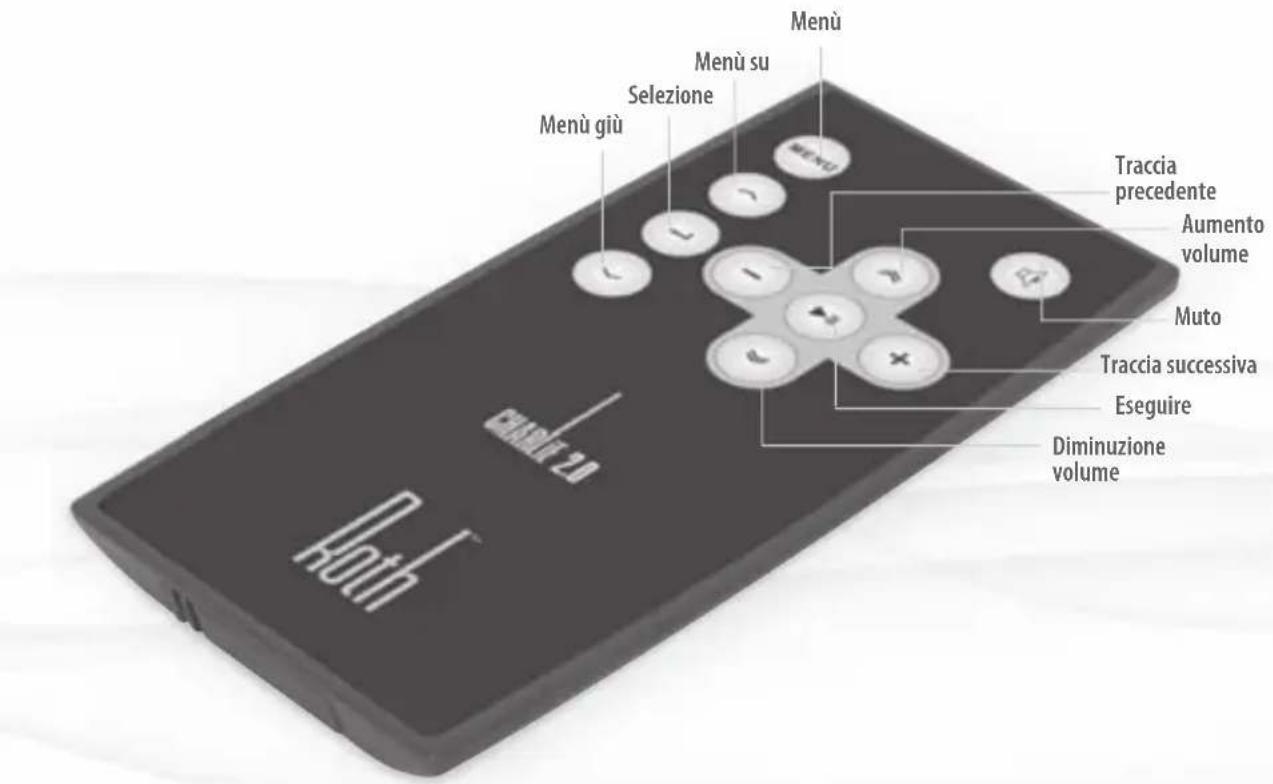

Telecomando

Controllo iPod

Tramite il telecomando di CHARLIÈ è possibile controllare alcune funzioni dell'IPod.

Brano in esecuzione/pausa Premere esegui/pausa

Spagnere l' iPod Premere et tenere premuto 'Esegui

Passare al brano successivo Premere Prossimo/Avanti veloce

Ricominciare un brano Premere una volta 'Precedente/indietro'

Eseguire il brano precedente Premere due volte 'Precedente/riavolgere'

Brano avanti velocepremere etenere premuto Successivo/avanti veloce

Far tornare indietro un brano Premere e tenere premuto 'Precedente/indietro'

Dr Feelgood

CHARLIe dovrebbe regalarvi anni e anni di buona forma audioenza intoppi, ma se dovesse essere un po malaticcio, ci o potrebbe essere causato da uno di quosti simplici cause. Se il guasto persistsene, si prega di contattare il vostro rivenditore autorizzato oppure il centro assistenza.

SINTOMI DIAGNOSI RIMEDIO
Quando si preme il pulsante POWER non si accende	L'adattatore di alimentazione non è collegato correttamente alla rete	Assicurarsi che il cavo di alimentazione sia saldamente inserito e che la rete siaizzata. Testare la rete con un'alto appearechio o una presa differente
Non si ode alcun suono il volume è positizonato bassoLa connessione wireless non funziona correttamente Il cavo dell'altoparlante non è collegato correttamente Il selettore d'ingresso è abbinato alla sorgente sbagliata	Premere il pulsante di Aumento di Volume per ascoltare il rumore. Verificare che la spia ID sa accesa. In caso negativo, ripetere la connessione wireless. Verificare che il cavo dell'altoparlante via collegato correttamente. Verificare che il selettore d'ingresso via colnesso alla sorgente desiderata: base dell'IPod oppure Aux
Non si ode alcun suono dall'altoparlante sinistro o destro	Uno o entrambi gli altoparlanti non sono correttamente collegati	Verificare il cavo dell'altoparlante e ed assicurarsi che sua col-legato saldamente a entrambi gli altoparlanti
Il RothDock e gli altoparlanti non si accoppiano	Vi è un'interferenza dovuta a sistemi wireless posti nelle vicinanziIl RothDock è troppo lontano dall'altoparlante con connes-sione wireless	Premere ora entrambi i pulsanti ID in sequenza (il systemawireless ha 12 canali differenti per collegarsi e potreste essere la necessità di provarne alcuni per trovare quello ideale per la vostra zona). Mettete entrambi i dispositivi l'uno di fianco all'alto nelle stabilite la connessione, poi spostati nella loro posizione desiderata (massimo assoluto 15m)
L'immagine acustica è instabile (il suono non è naturale oppure si ode uno strano suono basso e fobleile)	I poli positivo e negativo di unità e altoparlanti non corrispon-dono tra loro	Rimuovere i cavi dell'altoparlante e ricollegateli in modo corretto (rosso con rosso e bianco con bianco)
Il volume dell'iPod non influ-enza il volume audio	Il controllo di volume dell'iPod controllinga soltanto il volume al jack della cuffia	Usate il vostro controllo di volume dell'amplificatore CHARLIÉ quando I' iPod è sulla sua base
Gli altoparlanti emettono dei crepitii	Connessione non corretta Problema con la sorrente audio	Verificare la connessione della stazione d'aggancio (o della con-nessione con cavo da 3,5mm, se lo usate). Assicurarsi di useare 'line out' 'audio out' o 'headphone out' alla vostra sorrente, e NON 'speaker out'. Testare il cavo da 3,5mm con un'altra sorrente audio, ad es. unlettore CD o unlettore MP3
Il suono è distorto Il livello di volume di CHARLIÉ è troppo alto La sorrente sonora è distorta	Abbassarlio leggermente (bene, se ciò migliorara il suono...) Spesso i file WAV e MIDI sono di bassa qualità e la distorsione sembra peggiore su un sistema di qualità; provare con un'altra sorrente, ad es. una sorrente CD
Si sente un'interferenza radio	Potreste essere troppo vicini a un'emittente radio	Provarare a muovero gli altoparlanti in differenti positizioni
Il telecomando non funziona Bassa	tensione di batteriaIl telecomando è fuori portata o è orientato nella direzione sbagliata	Sostenire la batteria. Puntare il telecomando verso la base da non più di 6 metri di distanza

Specifiche

Massima Potenza in uscita: 15Wx2

Rapporto segnale-disturbo: ≥ 80 db

Impedenza d'ingresso: 10KΩ

Impedenza d'uscita: 8Ω

Distanza dal trasmettitore: 10m

Dimensioni (LxAxP): Altoparlante singolo:

Peso: Altoparlante singolo: 0.8kg

Ingressi: 3.5 Aux x 1, USB x 1

Roth

www.rothaudio.co.uk

Assistenza

Si prega di contattare il vostro concessionario o rivenditore autorizzato su base locale.
