MANUALE UTENTE Charlie 2.1 Roth

Istruzioni relative alla sicurezza 3

Connessione 4

Comandi frontali e posteriori 5

Telecomando 6

Dr Feelgood: sintomi rimedi. 7

Specliche 8

Assistenza 8

Dentro la scatola

RothDock per iPod

Altoparlanti stereo di CHARLiE: adattati dal punto di vista acustico per offrirvi il suono migliorare

CHARLIIE Subwoofer / amplificatore

Telecomando

Cavi: altoparlante, USB, alimentazione

Vi ringraziamo...

Per portarvi a casa il Roth Audio CHARLiE

Abbiamo progettato CHARLie in modo che fosse bello e, con l'ausilio delle technologie avanzate agli disponibili, avesse un suono alrettanto bello. Siamo lieti, in realtà siamo estasiati, dei risultati ottenuti e speriamo che lo sareteanche voi.

CHARlie non è un amico qualunque e siamo certi che vi regalerà ogni bitosi come ha fatto con moi da quando lo abbiamo realizzato. Puo divertirsi alla grande, oppure, quando lo voete, eseguire brani dolci e delicati, fateglielo solo sapere e lui si adatterà al mystro umore. Sarà felice quando voi sarete felici, ma lui è al settimo cielo quando esegue della grande musica, ecco quello che sa fare meglio.

Accendetelo.

Istruzioni di sicurezza

CHARLiE è davvero facile da usare, ma vi prego, prima di cominciare, leggete le istruzioni di funzionamento e di sicurezza

COSE DA FARE...

• Conservate queste istruzioni in un posto sicuro per consultarle successivamente. Possiamo educatamente suggerirvi quel cassetto straripante dove radunate tutti gli altri manuali?
• Assicuratevi che la nuova casa di CHARLIe sia dotata di un'idonea ventilazione. Pertanto non lasciateo su letti, sofa, pavimenti, librerie o armadietti chiusi o in qualsiasi altra area che potrebbe impedire la sua respirazione e farlo surriscaldare: un CHARLIe surriscaldato e infastidito è una vista spiacevole.
• Prima del funzionamento assicuratevi di riporre CHARLie su una superficie pulita, asciutta e piania. Bel davolo in legno = buono. Cava di sabbia umida = cattivo.
• i prega di assicurarsi che CHARLie sia collegato alla corretta alimentazione come indicato, e si prega di scollegarlo se non lo usate per un certo periodo: ciò non solo protegge la parte interna di CHARLie maanche il mondo esterno. Assicurarsi sempre che i cavi di alimentazione siano posizionati in modo sicuro e non ostruiscano un passaggio.

• Dovreste davvero far siche CHARLIe venga visitato da un technician autorizzato di manutenzione nel caso in cui:

• L'alimentazione o il cavo di alimentazione di CHARLie siano danneggiati

• CHARlie vi sua caduto o sua stato colpito da un oggetto in caduta
• CHARLIe sia stato esposto alla pioggia o all'umidita
• CHARLIe non sembri funzionare normalmente o evidenzi un improvviso cambiamento di prestazioni

COSE DA NON FARE...

• Posizione CHARLIe vicino all'acqua: lui non sa nuotare e detesta l'umidità. Pertanto, evitate di mettere il piccolo CHARLIe in vicinanza di vasche da bagno, lavandini, lavatrici, in piscina, nella sauna, ecc; di solito è educato ma non vi ringrazierà per questo.
• Esporlo alla luce solare diretta o in condizioni estreme di temperatura o umidità: quando è meglio non lasciare CHARLiÈ sulla lampada abbronzante.
• Mettere CHARLiE in prossimità di fonti dirette di calore come termosifoni, stufe, cucine a gas, fiamme libero o candele.
• Far cadere CHARLiE: potrebbe rompersi e si spaventerebbe certamente; oppure esercitare una forza eccessiva sui comandi, o posizionare su diesso oggetti pesanti.
• Permettere la formazione di uno strato eccessivo di polvere su CHARLie. Per pulirlo, usare un panno morbido. Se necessario, usare un panno umido che non contenga solventi: CHARLie non è un patito dei solventi.
• Cercare di rimuovere il coperchio posteriore di CHARLIe: non contiene pezioni che possano essere sostituiti dall'utente e comunique, e voi non volete prendere la scossa elettrica, e alla tenetevene lontano da subito!

NOTA: Qualsiasi cambiamento o modifica non autorizzata a CHARLie ne rende nulla e inefficace la garanzia.

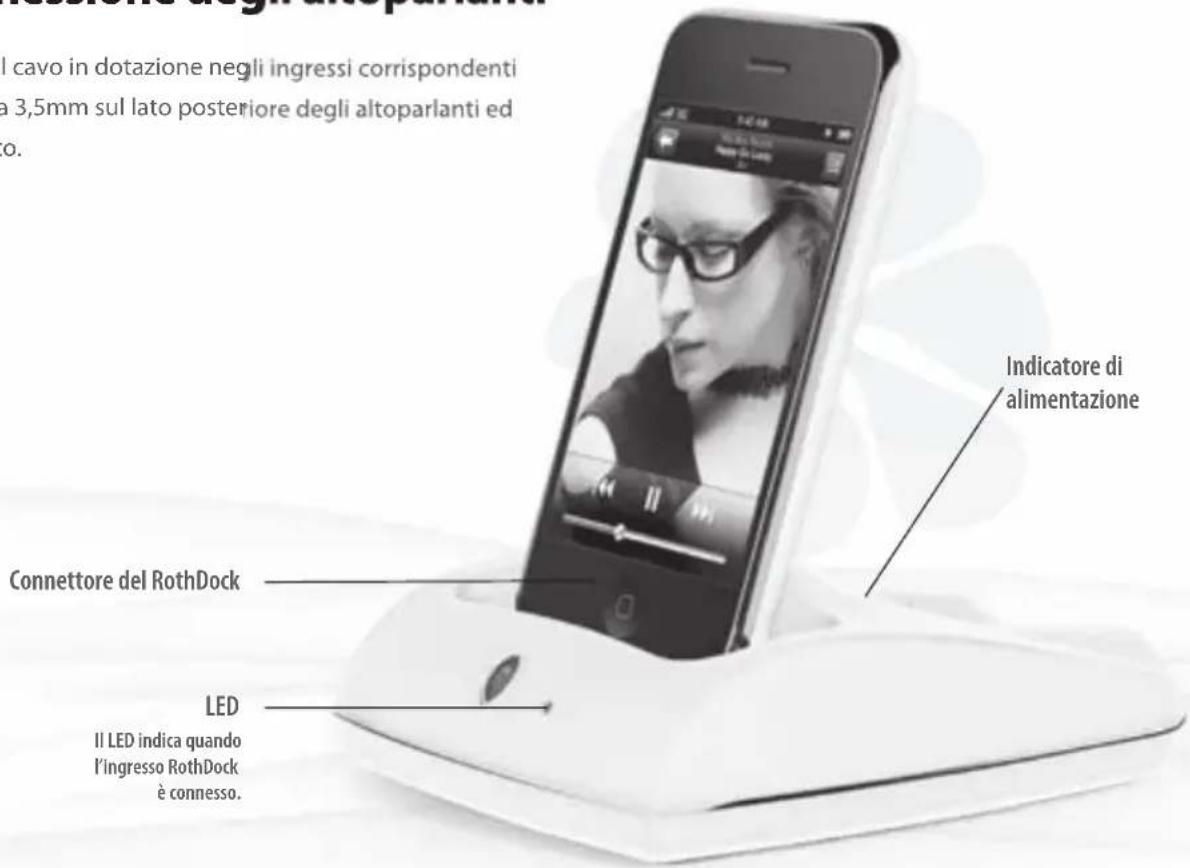

Connessione del RothDock

1. Premere il pulsante ID che si trova sul RothDock per 5 secondi, fino a far lampeggiare la luce azzurra.
2. Quindi premere il pulsante ID posizionato sull'altoparlante fino a far lampeggiare la luce rossa.
3. Quando vengono accoppiate le due unità, le luci restano accese e dovreste udire dagli altoparlanti una tonalità continua. L'operazione dovrebbe richiedere pochi secondi.

Connessione di altri dispositiivi

• Lettre musicale (MP3, MP4 or Telefono cellulare)
• Lettore CD
  Computer

Alimentazione A Distanza

Per accendere il rothdock azionare l'interrottore on che si trova sul telecomando.

Connessione degli altoparlanti

Inserire il cavo in dotazione negli ingressi corrispondenti al jack da 3,5mm sul lato posteriori degli altoparlanti ed ecco fatto.

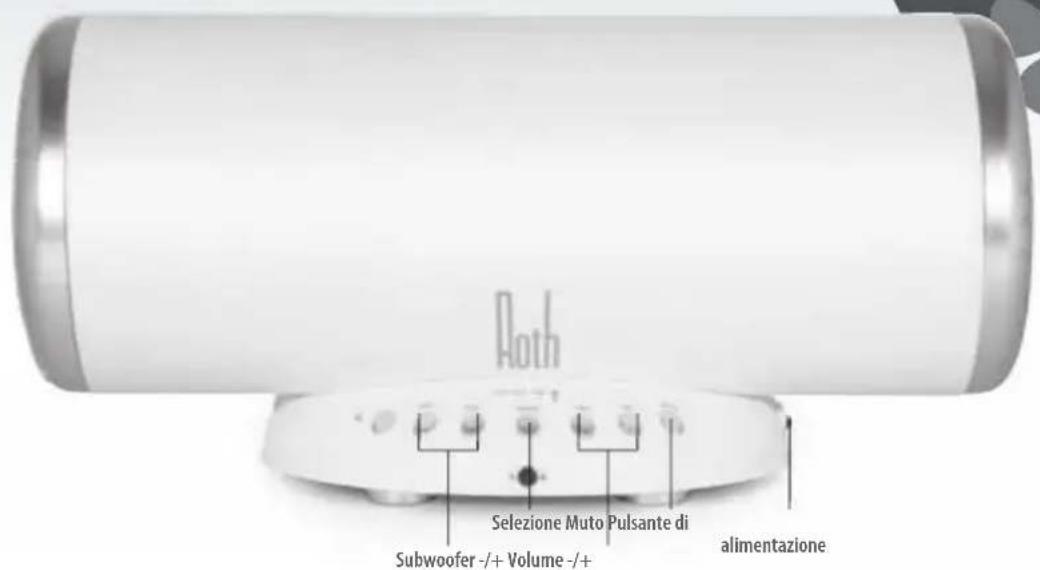

La parte frontale

Pulsante di alimentazione

Premere ON per dare alimentazione.
Quando l'alimentazione è in posizione ON, l'indicatore si accende. In seguito, provare a premere OFF per consentirgli di riposare.

Selezione Per passare da una sorgente sonora all'altra: RothDock, aux o ingressi USB.

Indicatore ID Si accende quando il RothDock è connesso tramite il link wireless.

Aumento volume Pieno controlo: potete alzarlo... 'ray!

Diminuzione volume Oppure potete abbassarlo... boo!

Muto Potete rapidamente escludere la musica, se lo volete, in caso di una Telefonata o altri

Aumento volume del subwoofer Bassi esaltati

Diminuzione volume del subwoofer Bassi esclusi

Note: Prima di premere il pulsante ON, porre il comando di volume nella posizione più bassa per evitare danni agli altoparlanti. Se non lo fate, il circuito di protezione degli altoparlanti escluderà il volume per alcuni secondi dopo che è stata inserta l'alimentazione.

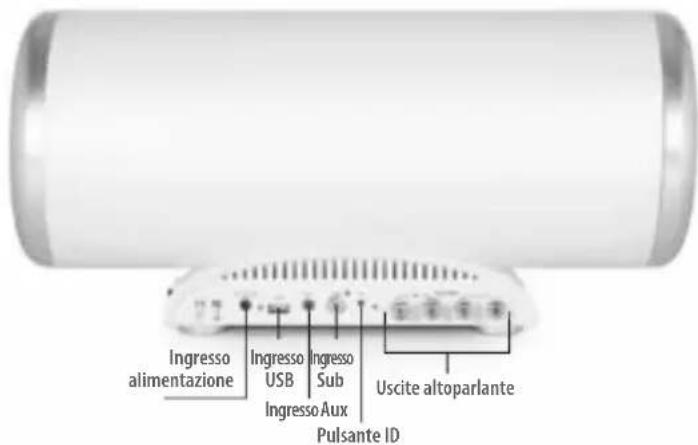

La parte posteriore

Ingresso alimentazione

Con i cavi di alimentazione in dotazione, bello

Ingresso USB

Per il collegamento al vostro computer per lo streaming digitale diretto.

Ingresso ausiliario

3,5mm per collegare unlettore MP3, unlettore CD, un computer oalto.

Ingresso subwoofer Per collegare un subwoofer aggiantivo.

Pulsante ID Per inseire il collegamento wireless al RothDock di CHARLIE.

Uscite altoparlante

Per il collegamento dei vostri altoparlanti.

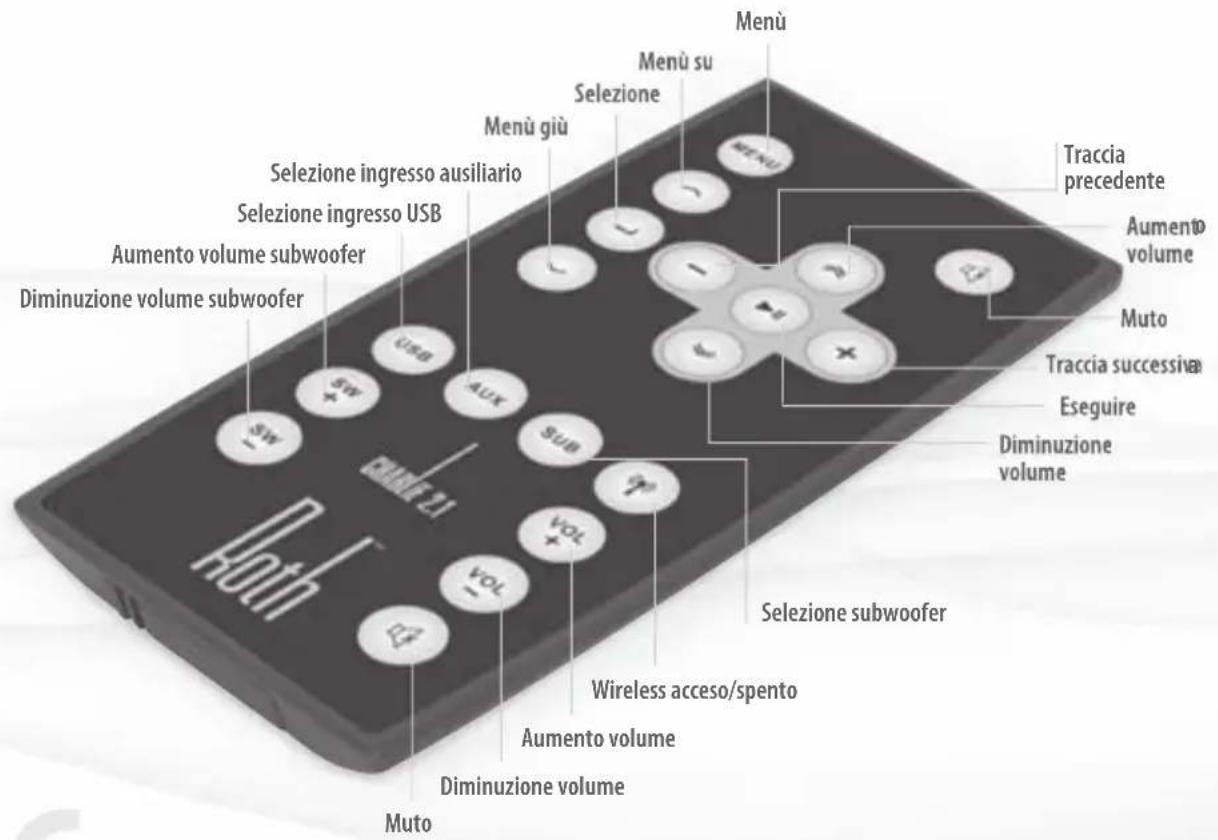

Telecomando

Controllo iPod

Tramite il telecomando di CHARLIe è possibile controllare alcune funzioni dell'IPod.

Brano in esecuzione/pausa Premere esegui/pausa

Spegnere I' iPod Premere et tenere premuto 'Esegui

Passare al brano successivo Premere Prossimo/Avanti veloce

Ricominciare un brano Premere una volta 'Precedente/indietro'

Eseguire il brano precedente Premere due volte 'Precedente/riavolgere'

Brano avanti veloce Premere e tenere premuto 'Successivo/avanti veloce'

Far tornare indietro un brano Premere e tenere premuto 'Precedente/indietro'

Dr Feelgood

CHARLIE dovrebbe regalarvi anni e anni di buona forma audio alla intoppi, ma se dovesse essere un po malaticcio, ci o potrebbe essere causato da uno di quosti simplici cause. Se il guasto persistsile, si prega di contattare il vostro rivenditore autorizzato oppure il centro assistenza.

SINTOMI DIAGNOSI RIMEDIO
Quando si preme il pulsante POWER non si accende	L'adattatore di alimentazione non è collegato correttamente alla rete	Assicurarsi che il cavo di alimentazione sia saldamente inserito e che la rete siaizzata. Testare la rete con un'alto apprecchio o una presa differente
Non si ode alcun suono il volume è posizionato bassoLa connessione wireless non funziona correttamenteIl cavo dell'altoparlante non è collegato correttamenteIl selettore d'ingresso è abbinato alla sorgente sbagliata	Premere il pulsante di Aumento di Volume per ascoltare il rumore. Verificare che la spia ID sa氾ca. In caso negativo, ripetere la connessione wireless. Verificare che il cavo dell'altoparlante via collegato correttamente. Verificare che il selettore d'ingresso via colnesso alla sorgente desiderata: base dell'iPod oppure Aux
Non si ode alcun suono dall'altoparlante sinistro o destro	Uno o entrambi gli altoparlanti non sono correttamente collegati	Verificare il cavo dell'altoparlante e ed assicurarsi che sua col-legato saldamente a entrambi gli altoparlanti
Il RothDock e gli altoparlanti non si accoppiano	Vi è un'interferenza dovuta a sistemi wireless posti nelle vicinanziIl RothDock è troppo lontano dall'altoparlante con connes-sione wireless	Premere ancora entrambi i pulsanti ID in sequenza (il systemawireless ha 12 canali differenti per collegarsi e potreste averé la necessità di provarne alcuni per trovare quello ideale per la vostra zona). Mettete entrambi i dispositivi l'uno di fianco all'altre volte stabilite la connessione, poi spostati nella loro posizione desiderata (massimo assoluto 15m)
L'imagine acustica è instabile (il suono non è naturale oppure si ode uno strano suono basso e fobleile)	I poli positivo e negativo di unità e altoparlanti non corrispon-dono tra loro	Rimuovere i cavi dell'altoparlante e ricollegateli in modo corretto (rosso con rosso e bianco con bianco)
Il volume dell'iPod non influ-enza il volume audio	Il controllo di volume dell'iPod controllinga soltanto il volume al jack della cuffia	Usate il vostro controllo di volume dell'amplificatore CHARLIE quando I' iPod è sulla sua base
Gli altoparlanti emettono dei crepitii	Connessione non correttaProblema con la sorgente audio	Verificare la connessione della stazione d'aggancio (o della con-nessione con cavo da 3,5mm, se lo usate). Assicurarsi di useare 'line out' 'audio out' o 'headphone out' alla vostra sorgente, e NON 'speaker out'. Testare il cavo da 3,5mm con un'altra sorgente audio, ad es. unlettore CD o unlettore MP3
Il suono è distorto Il livello di volume	di CHARLIE è troppo altoLa sorgente sonora è distorta	Abbassarlo leggermente (bene, se ciò migliorara il suono...) Spesso i file WAV WAV e MIDI sono di bassa qualità e la distorsione sembra peggiore su unsystema di qualità; provare con un'altra sorgente, ad es. una sorgente CD
Si sente un'interferenza radio	Potreste essere troppo vicini a un'emittente radio	Provarare a muovero gli altoparlanti in differenti positioni
Il telecomando non funziona Bassa	tensione di batteriaIl telecomando è fuori portata o è orientato nella direzione sbagliata	Sostituire la batteria. Puntare il telecomando verso la base da non più di 6 metri di distance

Specifiche

Massima Potenza in uscita:

Sub 25W, Altoparlanti 20W x 2

Risposta in frequenza: 40Hz-20KHz (±2dB

Distorsione: ≤ 1%

Rapporto segnale-disturbo: ≥ 80 db

Impedenza d'ingresso: 10KΩ

Impedenza d'uscita: Sub 4Ω, Altoparlanti 8Ω

Distanza dal trasmettitore: 10m

Dimensioni (LxAxP):

Altoparlante: 120mm× 140mm× 130mm

Sub: 420 mm × 190 mm × 180 mm

Peso: Sub 3kg, Altoparlante singolo 0.8kg

Ingressi: 3.5 Aux x 1, USB x 1, Sub x 1

Roth

www.rothaudio.co.uk

Assistenza

Si prega di contattare il vostro concessionario o rivenditore autorizzato su base locale.
