BEDIENUNGSANLEITUNG Charlie 2.1 Roth

Designed zur Verwendung mit:

Sicherheitshinweise 3

Anschlieben 4

Bedienelemente vorne und hinten 5

Fernbedienung. 6

Dr. Feelgood - Symptome und Abhilfe .... 7

Spezifikationen 8

Kundendienst 8

Das steckt drin

RothDock für iPod

CHARLIE Stereolautsprecher - der passende Ton für einen optimalen Sound

CHARLiE subwoofer / amplifier

Fernbedienung

Kabel: Lautsprecher, USB, Netzkabel

Danke...

Schön, dass Sie den Roth Audio CHARLiE gekauft haben!

CHARLiE sieht spitzenmäßig aus und hört sich dank modernster Technologie auch genauso gut an. Wir sind zufrieden – nein:,GLücklich! – über die Ergebnisse und hoffen, dass auch Sie es sein werden.

CHARLiE ist kein normales Kerlchen. Wir sind uns sicher, dass er Ihnenebenso gut dienen wird wie uns, seit wir ihn erschaffen haben. Er feiertigeria mit voller Power und spiel auch sanfte Tone, wenn Sie es wollen. Sie müssen es ihm nur sagen, er passt sich sofort ihrer Stimmung an. Er ist frohlich, wenn Sie es sind, richtig glucklich ist er aber, wenn er gute Musik spiel - das kann er namlich am allerbesten!

Turn him on.

Sicherheitshinweise

CHARLiE ist wirklich einfach zu bedieren, aberitte lessen Sie trotzdem die Sicherheitshinweise und Bedienungsanleitung, bevorsihn aufbauen

Das sollten sie TUN...

• Bewahren Sie diese Anleitung gut für später auf – wir wurden Ohnen die überquellende Schublade empfehlen, in der Sie auch all ihre anderen Handbücher und Anleitungen aufbewahren…
• Geben Sie CHARLiE ein Heim, das ausreichend beluftet ist. Lassen Sieihn also nicht auf dem Bett, Sofa, Teppich, in einem geschlossenen Bucherregal, Schrank oder sonst irgendwo liegen, wo er nicht richtig atmen kann und sich überhitzt - ein heiBer, gequalter CHARLiE ist ein trauriger Anblick.
• Stellen Sie CHARLiE vor dem Einsatzen auf eine saubere, trockene und flache Oberfläche. Gepflegter Holztisch = gut. Feuchter Sandkasten = schlecht.
  -itte achten Sie darauf, dass CHARLiEs korrekt und wie dargestellt an den Strom angeschlossen ist. Wenn Sieihn langere Zeit lang nicht benutzen,ziehen Sieitte den Netzstecker - das kommt nicht nur CHARLiEs Innenleben sondern auch unserer Umwelt zugute. Achten Sie immer darauf, dass die Stromkabel sichere verlegt sind und keine Gange behindern.

• Lassen Sie CHARLiE von einem zugelassenen Servicetechniker untersuchen, wenn:

• Netzstecker oder -kabel defekt ist

• Fallen gelassen oder von einem herabfallenden Objekt getroffen wurde
• Regen oder Feuchtigkeit ausgesetzt war
• Nicht normal zu Funktionieren scheint oder plottzliche Leistungsschwankungen zeigt

Das sollten sie NICHT TUN...

• Stellen Sie CHARLIE nicht in die Höhe von Wasser - er kann nicht schwinnen und hasst Feuchtigkeit. Stellen Sie CHARLIE davon lieber nicht in der Höhe von Badewannen, Waschbecken, Waschmaschinen, Swimmingpool, Sauna oder ähnlichem auf.
• Setzen Sieihn nicht direkter Sonneneinstruhlung oder extremen Temperatoren oder Feuchtigkeit aus - eine Hohensonne ist für CHARlie nicht zu empfehlen.
• Platzieren Sie CHARLiE nicht in der Höhe direkter Wärmequellen wie Heizkörper, Herd, Gasfeuer, offene Flammen oder Kerzen.
• Lassen Sie CHARLIe nicht fallen - er könnte kaputt gehen und in jedem Fall erschreckt er sich. Bedieren Sieihn auch nicht mit Gewalt und belasten Sieihn nicht durch schwere Objekte.
• Lassen Sie nicht zu viel Staub auf CHARLiE ansammeln. Reinigen Sieihn mit einem weichen, trockenen Tuch. Wenn es sein muss, kann das Tuch auch feucht sein - aberitte: keine Reinigungsmittel verwenden, die mag CHARLi'E)namlich gar nicht.
  Versuchen Sie nicht, CHARLiEs rückwärte Abdeckung zu entfernen - dahinter verbergen sich ohnehin keine Teile, die vom Benutzer gewartet werden können, und schließlich wollen Sie sich noch auch keinen Schlag holen. Also Höhe weg!

HINWEIS: Wenn unbefugte Änderungen an CHARLIÉ vorgenommen werden, erlischt die Herstellergarantie.

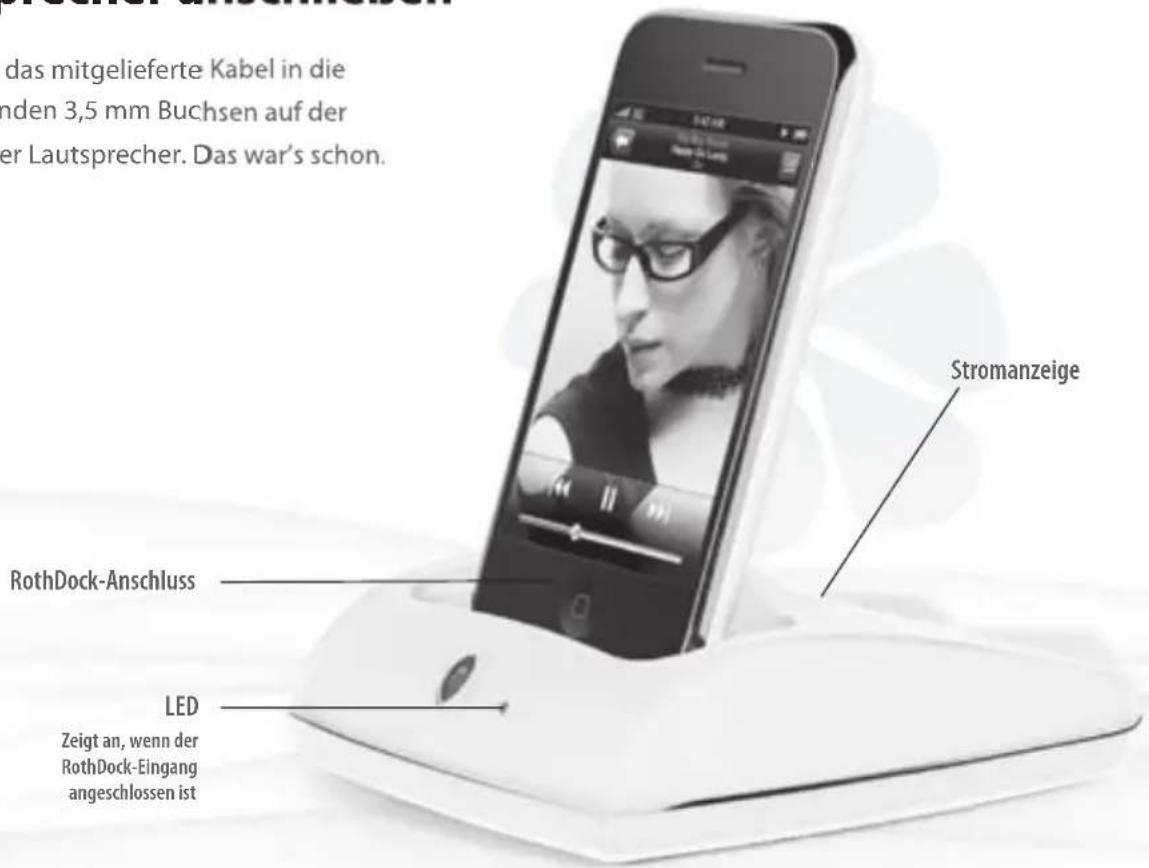

RothDock anschließen

1. Drücken Sie 5 Sekunden lang die ID-Taste am RothDock, bis die blaue Lampe blinkt.
2. Drücken Sie dann die ID-Taste am Lautsprecher, bis die rote Lampe blinkt.
3. Wenn beiden Geräte gekoppelt sind, leucht den Lampen weiter. Sie müssen auch einen konstanten Ton über die Laufsprecher horen. Diese Vorgang pauert nur weniger Sekunden.

Weitere Geräte anschließen

Music player (MP3, MP4 oder Handy)
- CD-Player
Computer

Fernbedienung

Schalten Sie Den Rothdock Mit Der Ein-/Austaste An Der Fernbedienung Ein.

Laatsprecher anschließen

Stecken Sie das mitgelieferte Kabel in die entsprechenden 3,5 mm Buchsen auf der Rückseite der Laatsprecher. Das war's schon.

BEDIENUNGSANLEITUNG DEUTSCHE

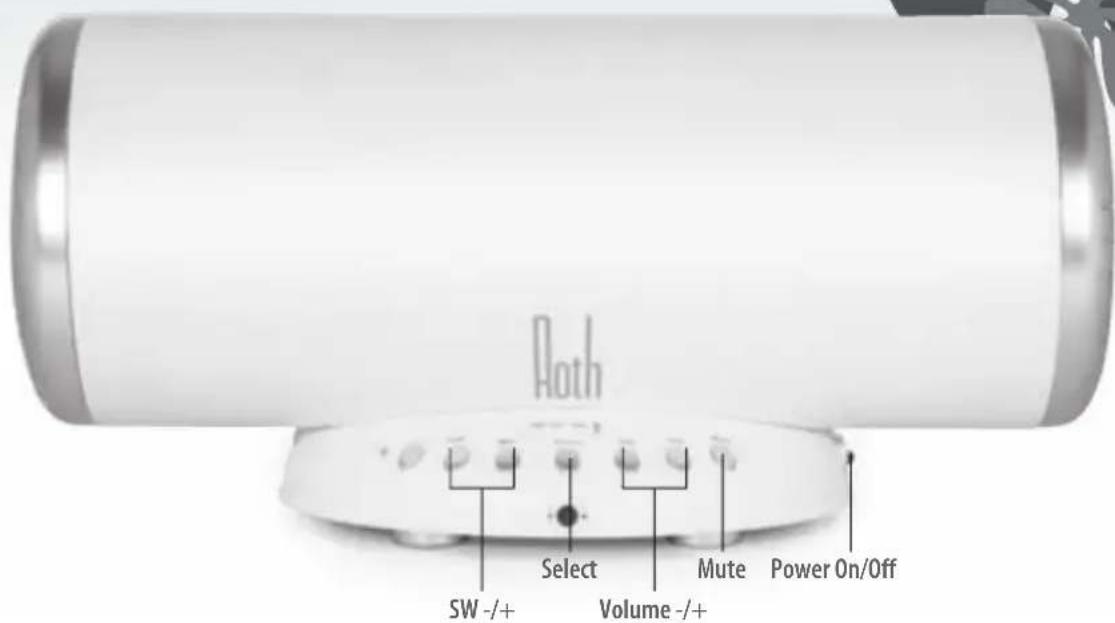

Vorderseite

Power Button (Ein-/Austaste) Zum Einsatzen drücken Sie ON - die Anzeige leuchtet auf, solange Strom flieBt. Versuchen Sie später, OFF zu drucken, um CHARLiE etwas zu schonen.

Select Button (Auswahl) Wechsel zwischen
verschieden Sound-Quellen - RothDock,
Aux-Anschluss oder USB-Eingänge.

Volume Up (Lauter) Drehen Sie ruhig auf ... Jippieh!

Volume Down (Leiser) Oder mögen Sie lieber sanfte Klänge ....?

Mute (Stumm) Wenn es sein muss, konnen Sie die Musik auch schnell zum Schweigen bringen - falls das Telefon klingelt oder so

Hinweis: Bevor Sie das Gerät einschalten, sollen den Sie die Lautstärke auf die klinste Einstellung stellen, um eine Beschädigung der Lautspricher zu vermeiden. Falls Sie es vergessen, wird die Lautstärke nach Einschalten (ON) durch den Lautspracherschutz einige Sekunden lang stumm gestellt.

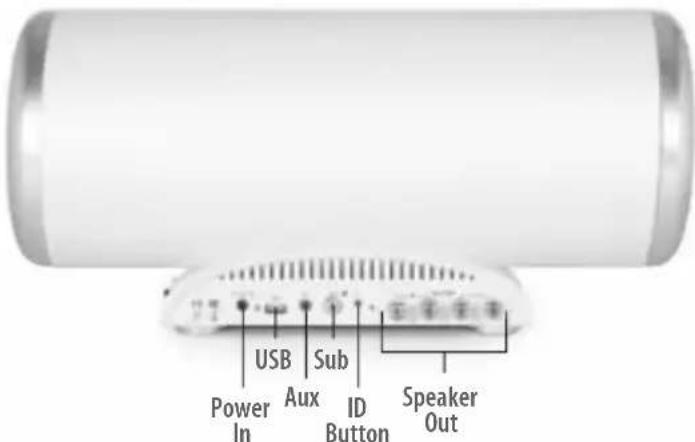

Rückseite

Power Input (Stromanschluss) mit Netzkabel im Lieferumfang, dann kann's ja losgehen.

USB Input Zum Anschlieben Ihres Rechners für direktes digitales Streaming.

Aux input (Aux-Anschluss) 3,5 mm zum Anschlieben eines MP3-Players, CD-Players, Computers oder anderer Geräte

Sub Anschluss Für den Einsatz als Stand-alone-Subwoofer in einem anderen Audio-System.

ID Taste Stellt die drahtlose Verbindung zu CHARLiEs RothDock her.

Lautsprecherkabel Zum Anschluss an den anderen Lautsprecher

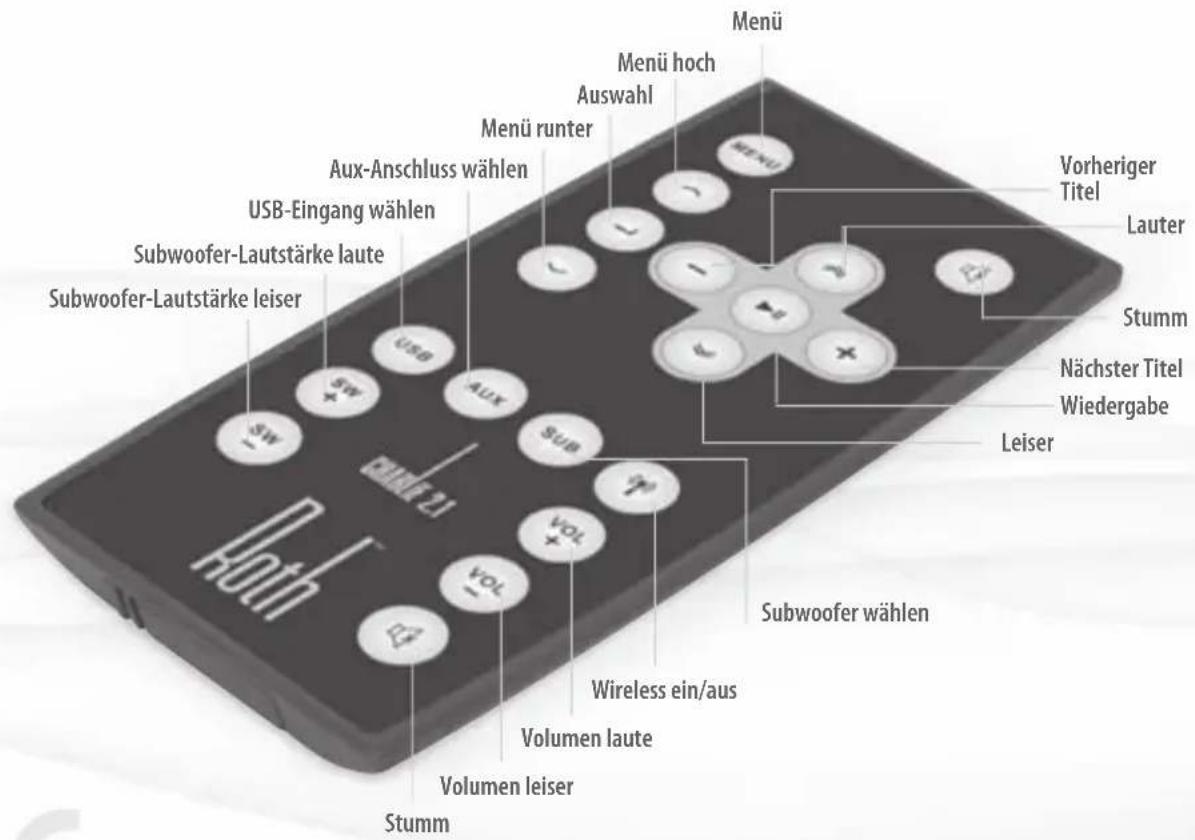

Fernbedienung

- iPod Steuerung

Einige iPod-Funktionen konnen über CHARLiEs Fernbedienung gesteuert werden.

Song abspielen / Wiedergabe unterbrechen Wiedergabe/Pause drucken

iPod ausschalten Wiedergabe' gedrück halten

Zum nachsten Song Nächster/Vorspulen' drucken

Song erneut starten Vorheriger/Zurückspulen'omal drucken

Vorherigen Song abspielen Vorheriger/Zurückspulen' zweimal drucken

Song vorspulen Nächster/Vorspulen' gedrückt halten

Song zurückspulen Vorheriger/Zurückspulen' gedrückt halten

Dr Feelgood

CHARLIE sll hnen vie Jare lang ein einwandfreies Sound-Erlebnis liefern. Falls er aber einmal etwas unpasslich ist, konnte es an einem der

folgenden Probleme liegen. Wenn Sie*Trotzdem noch Probleme haben, wenden Sie sichitte an ihren Fachhandlcr oder ihren Service-Center.

SYMPTOM DIAGNOSE ABHILFE

Schaltet sich auch bei Drucken der Ein-/Austaste nicht ein	Stromadapter ist nicht richtig angeschlossenEs fließt kein Netzstrom	Darauf achtan, dass das Netzkabel fest eingesteckt und die Ein-/ Austaste eingeschaltet ist. Netzkabel an einem anderen Gerä oder einer anderen Steckdose ausprobieren
Kein Sound Lautstärke ist leise oder aus	Drahtlose Verbindung funktioniert nicht richtig Laatsprecherkabel nicht korrekt angeschlossen Falsche Eingangssquelle gewählt	‘Lauter’-Taste drucken, um den Sound aufzudrehenPrüfen, ob die LED-Lampe an ist. Wenn nicht, die drahtlose Verbindung erneut herstellen. Prüfen, ob das Laatsprecherkabel korrekt angeschlossen ist. Prüfen, ob der Eingangswährschalter auf die gewünschte Quelle gestellt ist – iPod, Dock oder Aux
Kein Sound von rechten oder linkem Laatsprecher	Einer oder weitere Laatsprecher sind nicht korrekt angeschlossen	Laatsprecherkabel prüfen und darauf auf achten, dass es sichere an besteht Laatsprecher angeschlossen ist
RothDock und Laatsprecher sind nicht gekoppelt	Störung von nahen drahtlosen Anlagen RothDock zuweit vom Laatsprecher entwickelten für drahtlose Verbindung	Wieder beide ID-Tasten nacheinander drucken (die drahtlose Anlage muss 12 verschiedene Kanäle durchgehnen; möglicherweise müssen Sie einzelne ausprobieren, um den idealen Kanal für ihren Standort zu finden). Beide Geränebebeneinander stellen, während Sie die Geräte koppeln; dann die Geräte an die gewüchsche Position stellen (nicht weiter als 15 m)
Das Akustikbild ist instabil (hört sich unnaturlich an oder Bässe sind zu sanft)	Die positiven und negativen Polaritäten von Gerä und Laatsprechem stimmen nicht überein	Laatsprecherkabel abziehen und korrekt neu anschlieben (rot zu rot, weiß zu weiß)
Die iPod-Lautstärke ändert die Audio-Lautstärke in keiner Weise	Die iPod-Lautstärkeregelung reguliert nur die Lautstärke zur Kopfhörerbuchse	Nach Andocken Ihrés iPods die Lautstärkeregelung Ihres CHARLIÉ Verständern benutzten
Knacken in den Laatsprechem Schlechte Verbindung Problem mit der Audio-Quelle	Anschluss der Docking-Station benutzten (oder die 3,5mm-Kabelbuchse, sofern benutzt). Darauf achten, dass der „Ausgang", „Audio-Ausgang' oder „Kopfhörer-Ausgang' ihrer Audioquelle verwendet wird, NICT „Laatsprecher-Ausgang'”. Das 3,5mm-Kabel an einer anderen Audio-Quelle testen (z. B. CD-Player, MP3-Player)
Sound ist verzerrt CHARLiEs Lautstärke ist zu hoch Sound ist verzerrt	Lautstärke etwas herunterdrehen (na ja, wenn es der Tonqualität hilt ...). WAV- und MIDI-Dateien sind früig von minderer wiger Tiger Qualität und die Verzurrung klangt in einer hochwertigen Anlage noch schlimmer – probieren Sie eine andere Audio-Quelle wie eine CD.
Funkstörungen	Vielleicht befinden Sie sich zu nah an einem Funkturm	Laatsprecher an einer anderen Stelle aufstellen
Fernbedienung faktioniert nicht	Batterie leer Fernbedienung außerhalb der Reichweite oder weist in die falscheichtigung	Batterie auswechseln Die Fernbedienung aus einer Entfernung von nicht mehr als 6 m auf den Dockrichten

Spezifikationen

Max. Ausgangsleistung:

Sub: 25W, Sprecher: 20Wx2

Frequenzbereich: 40hz-20khz(±2db)

Verzerrung: ≤1%

Rauschabstand: ≥80db

Eingangswiderstand: 10KΩ

Ausgangswiderstand: Sub: 4 ,Speakers: 8

Senderentfernung: 10m

Sub GroBe (BxHxT)):

420mm x 190mm x 180mm

Lautsprecher Groß (BxHxT):

120mm× 140mm× 130mm

Gewich: Sub: 3kg, Single Speaker 0.8kg

Eingänge 3.5 Aux x 1, USB x 1, Sub x 1

Roth

www.rothaudio.co.uk

Kundendienst

Bitte kontaktieren Sie ihren zugelassenen Handler oder Wiederverkäfer.
