MANUALE UTENTE KG36U199 SIEMENS

Istruzioni per l'uso

Avvertenze per lo smaltimento e la sicurezza 48, 49

Osservare la temperatura ambiente 49

Installazione dell'apparecchio 50

Conoscere l'apparecchio 51-53

Inserimento e selezione della temperatura 53, 54

Disinserire, mettere fuori servizio l’apparecchio 54

Sistemazione degli alimenti 55

Congelare e conservare 56-58

Consigli per il risparmio energetico 59

Avvertenze sui rumori di funzionamento 60

Eliminare da soli piccoli guasti 60, 61

Servizio assistenza clienti 61

Con riserva di modifiche

l Non conservare nel vano congelatore

liquidi in bottiglie e lattine, e specialmente

bevande contenenti anidride carbonica.

Le bottiglie e le lattine esplodono.

l Non coprire, né ostruire le aperture di

afflusso e deflusso aria dell’apparecchio.

l Non usare indebitamente lo zoccolo,

i cassetti estraibili, le porte ecc. come

l Non consentire ai bambini di giocare con

l Se l’apparecchio è dotato di una serratura,

conservare la chiave fuori dalla portata dei

l Non mettere in bocca i ghiaccioli ed

i cubetti di ghiaccio presi direttamente

dal vano congelatore (pericolo di ustioni

a causa di temperature molto basse).

l Non toccare i prodotti congelati con

le mani bagnate; gelando per contatto,

le mani possono attaccarsi ai prodotti.

l ATTENTION : les orifices de ventilation

Questo apparecchio contiene il

un gas naturale altamenta

combustible. Durante il trasporto e

l’installazione dell’apparecchio prestare

attenzione cheunon vengano danneggiate

parti del circuito di refrigerazione. ln caso

di danni, evitare fiamme o il contatto per

alcuni minuti il locale in cui si trova

Avvertenza: per accelerare lo sbrinamento

non usare alti mezzi meccanici o mezzi

ausiliari vari diversi da quelli

raccomandati dalla casa produttrice.

L’apparecchio è adatto al raffreddamento

e congelamento di alimenti ed alla

preparazione di ghiaccio.

Esso è destinato all’uso domestico.

Nel caso di uso professionale devono essere

osservate le norme vigenti per l’attività

L’apparecchio è conforme alla norma per

la prevenzione degli infortuni per impianti

frigoriferi (VBG 20).

L’apparecchio è conforme alle pertinenti

norme di sicurezza per gli apparecchi elettrici.

L’ermeticità del circuito di raffreddamento

è stata controllata.

Osservare la temperatura

Secondo la ”classe climatica” (vedi targhetta

d’identificazione) l’apparecchio può essere

usato alle seguenti temperature ambiente:

(la targhetta d’identificazione si trova a

sinistra in basso nell’apparecchio. Figura

sotto del campo di temperatura, nel vano

frigorifero la temperatura si abbassa troppo,

se supera il campo di temperatura ambiente,

nel vano congelatore la temperatura

Se la temperatura ambiente si abbassa al

di sotto della temperatura impostata per il

vano frigorifero, la temperatura nel vano

diventa uguale a quella esterna.

A temperature ambiente inferiori a +10 °C si

possono verificare difficoltà nello sbrinamento

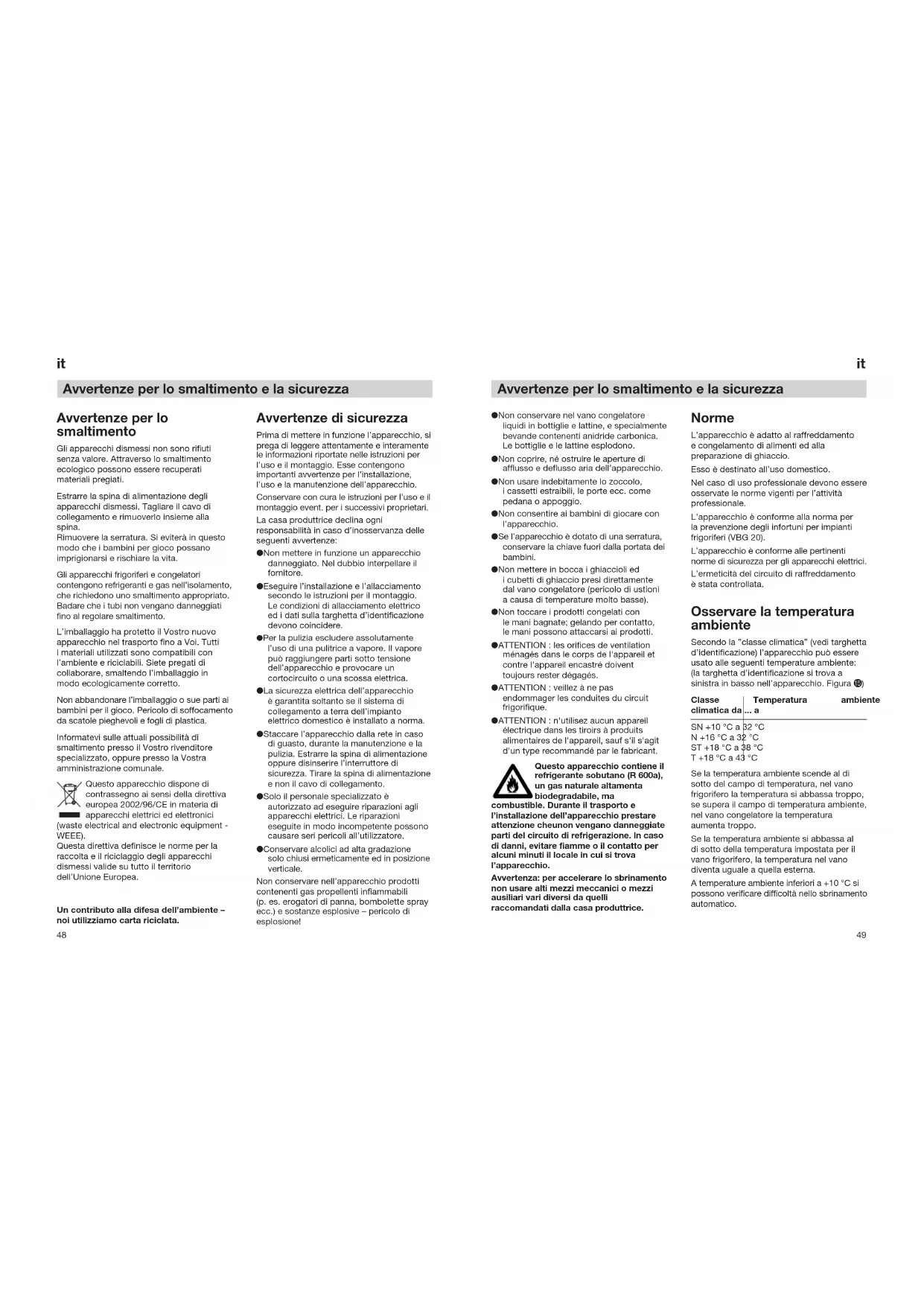

Avvertenze per lo smaltimento e la sicurezza

Avvertenze per lo smaltimento e la sicurezza

Gli apparecchi dismessi non sono rifiuti

senza valore. Attraverso lo smaltimento

ecologico possono essere recuperati

Estrarre la spina di alimentazione degli

apparecchi dismessi. Tagliare il cavo di

collegamento e rimuoverlo insieme alla

Rimuovere la serratura. Si eviterà in questo

modo che i bambini per gioco possano

imprigionarsi e rischiare la vita.

Gli apparecchi frigoriferi e congelatori

contengono refrigeranti e gas nell’isolamento,

che richiedono uno smaltimento appropriato.

Badare che i tubi non vengano danneggiati

fino al regolare smaltimento.

L’imballaggio ha protetto il Vostro nuovo

apparecchio nel trasporto fino a Voi. Tutti

i materiali utilizzati sono compatibili con

l’ambiente e riciclabili. Siete pregati di

collaborare, smaltendo l’imballaggio in

modo ecologicamente corretto.

Non abbandonare l’imballaggio o sue parti ai

bambini per il gioco. Pericolo di soffocamento

da scatole pieghevoli e fogli di plastica.

Informatevi sulle attuali possibilità di

smaltimento presso il Vostro rivenditore

specializzato, oppure presso la Vostra

amministrazione comunale.

Questo apparecchio dispone di

contrassegno ai sensi della direttiva

europea 2002/96/CE in materia di

apparecchi elettrici ed elettronici

(waste electrical and electronic equipment -

Questa direttiva definisce le norme per la

raccolta e il riciclaggio degli apparecchi

dismessi valide su tutto il territorio

dell’Unione Europea.

Un contributo alla difesa dell’ambiente –

noi utilizziamo carta riciclata.

Avvertenze di sicurezza

Prima di mettere in funzione l’apparecchio, si

prega di leggere attentamente e interamente

le informazioni riportate nelle istruzioni per

l’uso e il montaggio. Esse contengono

importanti avvertenze per l’installazione,

l’uso e la manutenzione dell’apparecchio.

Conservare con cura le istruzioni per l’uso e il

montaggio event. per i successivi proprietari.

La casa produttrice declina ogni

responsabilità in caso d’inosservanza delle

seguenti avvertenze:

l Non mettere in funzione un apparecchio

danneggiato. Nel dubbio interpellare il

l Eseguire l’installazione e l’allacciamento

secondo le istruzioni per il montaggio.

Le condizioni di allacciamento elettrico

ed i dati sulla targhetta d’identificazione

l Per la pulizia escludere assolutamente

l’uso di una pulitrice a vapore. Il vapore

può raggiungere parti sotto tensione

dell’apparecchio e provocare un

cortocircuito o una scossa elettrica.

l La sicurezza elettrica dell’apparecchio

è garantita soltanto se il sistema di

collegamento a terra dell’impianto

elettrico domestico è installato a norma.

l Staccare l’apparecchio dalla rete in caso

di guasto, durante la manutenzione e la

pulizia. Estrarre la spina di alimentazione

oppure disinserire l’interruttore di

sicurezza. Tirare la spina di alimentazione

e non il cavo di collegamento.

l Solo il personale specializzato è

autorizzato ad eseguire riparazioni agli

apparecchi elettrici. Le riparazioni

eseguite in modo incompetente possono

causare seri pericoli all’utilizzatore.

l Conservare alcolici ad alta gradazione

solo chiusi ermeticamente ed in posizione

Non conservare nell’apparecchio prodotti

contenenti gas propellenti infiammabili

(p. es. erogatori di panna, bombolette spray

ecc.) e sostanze esplosive – pericolo di

Conoscere l’apparecchio

Prima di leggere queste istruzioni, aprire

le ultime pagine con le illustrazioni.

Questo libretto d’istruzioni per l’uso

è valido per diversi modelli. Nelle figure

sono possibili differenze nelle dotazioni

Illustrazione generale

1-12 Pannello comandi

13 Ventola di raffreddamento /

Illuminazione interna

14 Ripiano di vetro (ripiano a griglia)

15 Cassetto per bicchieri di iogurt

16 Ripiano bottiglie

17 Scarico per acqua di sbrinamento

19 Cassetti per frutta e verdura

20 Balconcino per lattine, tubetti

21 Scomparto per burro e formaggio

22 Balconcino per uova

25 Cassetto surgelati

26 Calendario di congelamento

27 Vassoio di congelamento

28 Contenitore di separazione

(descrizione sintetica)

Interruttore principale dell‘apparecchio

2 Pulsante frigorifero

ACCESO/SPENTO interruttore per il

3 Pulsante «super» per frigorifero

per la max. potenza refrigerante

4 Pulsante di regolazione temperatura

più freddo, meno freddo

a) temperatura attuale frigorifero

b) temperatura di regolazione frigorifero

6 Spia «super» per il frigorifero

7 Spia «super» per il congelatore

a) temperatura attuale nel congelatore

b) temperatura di regolazione per il

c) temperatura «più alta» nel congelatore

10 Pulsante di regolazione per la

temperatura nel congelatore

più freddo, meno freddo

11 Pulsante «super» per il congelatore

per max. potenza di congelamento

12 Pulsante «allarme» (pulsante

a) per disattivare il segnale acustico

b) per visualizzare la temperatura più alta

raggiunta nel congelatore (solo

quando la spia 9 lampeggia).

Installazione dell’apparecchio

Luogo d’installazione

Come luogo d’installazione è idoneo un

ambiente asciutto, arieggiabile. Il luogo

d’installazione non dovrebbe essere esposto

all’irradiazione solare diretta e non deve

trovarsi vicino ad una fonte di calore, come

stufa, calorifero ecc. Se è inevitabile

l’installazione accanto ad una fonte di calore,

è necessario utilizzare un adeguato pannello

isolante, oppure rispettare le seguenti

distanze minime dalla fonte di calore:

da stufe elettriche 3 cm,

da stufe ad olio o carbone 30 cm.

In caso d’installazione accanto ad un altro

frigorifero o congelatore, è necessaria una

distanza minima laterale di 2 cm, al fine di

evitare la formazione di condensa.

L'appoggio dell'apparecchio deve essere

stabile e livellato. Compensare le

disuguaglianze del pavimento per mezzo dei

due piedi a vite sotto il lato anteriore,

Due rotelle sotto il lato posteriore facilitano

l'introduzione in una nicchia.

Collegamento elettrico

Collegare gli apparecchi solo alla corrente

alternata a 220–240 V/50 Hz, tramite una

presa con contatto di terra installata a

norma. La presa deve essere protetta con

dispositivo di sicurezza da 10 A o superiore.

Per gli apparecchi destinati a paesi non

europei, sulla targhetta d’identificazione si

deve verificare se la tensione di collegamento

e il tipo di corrente corrispondono ai valori

della rete elettrica locale. La targhetta

d’identificazione si trova nel vano frigorifero

sotto a sinistra. Figura

Una sostituzione eventualmente necessaria

del cavo di collegamento alla rete deve

essere eseguita solo dal servizio assistenza

clienti del produttore.

Pericolo! Evitare tassativamente l’allac-

ciamento dell’apparecchio a ”prese

risparmio energetico” elettroniche (per

es. Sava Plug) e ad invertitori, che

convertono la corrente continua in

corrente alternata a 230 V (per es. impianto

d’energia solare, reti elettriche navali).

L’aria riscaldata sulla parete posteriore

dell’apparecchio deve poter defluire

liberamente. Altrimenti il compressore non

raffredda bene e ciò aumenta il consumo di

Evitare perciò assolutamente di coprire le

aperture di afflusso e deflusso dell’aria.

Dopo il trasporto ...

Prima di accendere l'apparecchio la prima

volta, tenerlo ca. 1/2 ora verticale.53

Conoscere l'apparecchio

Funzione degli elementi di

Interruttore principale dell'apparecchio,

serve per accendere e spegnere l'intero

2 Pulsante frigorifero

e spegnere il frigorifero. (Il frigorifero può

essere messo in funzione solo se prima è

stato inserito l‘interruttore principale 1).

3 Pulsante «super» per il frigorifero

Serve per inserire e disinserire il

raffreddamento rapido. La messa in

funzione è indicata dalla spia 6 accesa.

Dopo l‘inserimento il frigorifero è

raffreddato per un tempo di 6 ore alla

temperatura di selezione più fredda.

Successivamente avviene la

commutazione alla temperatura del

frigorifero regolata.

Usare il raffreddamento rapido:

- quando s‘introducono grandi quantità di

- per il raffreddamento rapido di bevande

4 Pulsante di regolazione della

temperatura del frigorifero

(la temperatura del frigorifero può essere

regolata da +2 °C a +11 °C).

Premere il pulsante /°C.

Il display 5 visualizza per 5 sec. la

temperatura di regolazione.

Premere ripetutamente o continuamente

il pulsante di regolazione, finché non

viene visualizzata la temperatura

desiderata. L‘ultimo valore visualizzato

viene memorizzato. (La temperatura di

regolazione è visualizzata in successione

continua da +11 °C a +2 °C. Dopo +2 °C

appare di nuovo +11 °C).

5 Display temperatura per il frigorifero

È in funzione solo se è stato acceso

l‘interruttore principale 2 per il frigorifero

ed indica due funzioni:

a) Temperatura attuale del frigorifero

Senza premere alcun tasto, visualizza

la temperatura attuale nel frigorifero.

b) Temperatura di regolazione del

Premendo il pulsante di regolazione 4,

visualizza per 5 sec. la temperatura di

regolazione. Successivamente appare

di nuovo la temperatura «attuale» del

6 Spia «super» (raffreddamento)

È accesa solo quando il raffreddamento

rapido è in funzione.

7 Spia «super» (congelamento)

È accesa solo quando il superfreezer è in

8 Display temperatura per il congelatore

(indica 3 diverse temperature)

a) Temperatura attuale congelatore

Senza premere alcun tasto, visualizza la

temperatura attuale nel congelatore.

b) Temperatura di regolazione per il

Premendo il pulsante di regolazione 10,

visualizza per 5 sec. la temperatura di

regolazione. Successivamente appare di

nuovo la temperatura «attuale» del

c) Temperatura «più alta» nel

Quando il display 8 lampeggia, in

precedenza, a causa di un‘interruzione

dell‘energia elettrica o di un guasto, la

temperatura nel congelatore è aumentata

Premendo il pulsante il display 8

visualizza per cinque sec. la temperatura

più alta raggiunta nel congelatore.

Successivamente questo valore

scompare, il display 8 indica allora, senza

intermittenza, la temperatura «attuale» del

Si accende contemporaneamente con

l‘emissione del segnale acustico, dunque

quando la temperatura nel congelatore è

Si spegne quando il congelatore ha

raggiunto la sua temperatura di

Conoscere l'apparecchio

10 Pulsante di regolazione per la

temperatura del congelatore

Premere il pulsante /°C 10. Il display 8

sec. la temperatura di regolazione.

Premere ripetutamente o continuamente

il pulsante di regolazione, finché non

viene visualizzata la temperatura

desiderata. L‘ultimo valore visualizzato

viene memorizzato. (La temperatura di

regolazione è visualizzata in successione

continua da -16 °C a -26 °C. Dopo -26 °C

appare di nuovo -16 °C).

Serve per inserire e disinserire il

La messa in funzione è indicata dalla spia

7 «super» accesa. Il superfreezer serve

per congelare grandi quantità di alimenti

freschi e deve essere inserito fino a 24

ore prima dell‘introduzione degli

Dopo l‘inserimento, il refrigeratore

funziona costantemente, nel congelatore

si raggiunge una temperatura molto

12 Pulsante «allarme»

disattivare il segnale acustico.

Il segnale acustico si attiva quando la

temperatura nel congelatore aumenta

troppo e perciò gli alimenti surgelati sono

in pericolo. (Contemporaneamente la spia

L'allarme acustico può attivarsi, senza

pericolo per gli alimenti surgelati,

- alla messa in funzione dell'apparecchio,

- all'introduzione di alimenti freschi, senza

inserimento del superfreezer,

- e quando si tiene aperta troppo a lungo

la porta del congelatore.

Dopo la disattivazione dell'allarme

acustico, il dispositivo di "segnalazione

acustica" si rimette automaticamente in

stand-by quando il congelatore

raggiunge di nuovo la sua temperatura di

l Inserire la spina nella presa.

l Quando si premono i pulsanti viene

emesso un segnale acustico di

l Premere l'interruttore principale 1

Viene emesso il segnale acustico, la spia

"allarme" 9 e il display "temperatura

attuale frigorifero" 5 si accendono. Il

display «temperatura attuale congelatore»

l Premere il pulsante 12,

- il segnale acustico

cessa. Il display 8 non lampeggia più. Ora

l‘apparecchio è in funzione.

l Regolare la temperatura del

A tal fine premere ripetutamente o

continuamente il pulsante 10, finché non

viene visualizzata la temperatura

desiderata. L‘ultimo valore visualizzato

viene memorizzato. (La temperatura di

regolazione è visualizzata in successione

continua da -16 °C a -26 °C. Dopo -26 °C

appare di nuovo -16 °C).

Consigliamo una regolazione del

congelatore a -18 C.

l Regolare la temperatura del frigorifero

Premere ripetutamente o continuamente

il pulsante 4, finché non viene visualizzata

la temperatura desiderata. L‘ultimo valore

visualizzato viene memorizzato. (La

temperatura di regolazione è visualizzata

in successione continua da +11 °C a +2

°C. Dopo +2 °C appare di nuovo +11 °C).

Consigliamo di regolare la temperatura

del frigorifero a +4 °C.

Dopo l‘introduzione degli alimenti, la

l La temperatura nel frigorifero può

oscillare a causa di:

- frequente apertura della porta

Accensione e selezione

- introduzione di grandi quantità di

alimenti freschi nel frigorifero e nel

- cambiamenti della temperatura

- modifica della regolazione del selettore

temperatura per il congelatore oppure a

causa del superfreezer.

l Se durante la messa in funzione

dell‘apparecchio non viene visualizzata

nessuna temperatura, nel frigorifero o nel

congelatore la temperatura è ancora

l Le parti anteriori dell‘apparecchio

sono in parte leggermente riscaldate,

questo impedisce la formazione di

condensa nella zona della guarnizione

l Se subito dopo la chiusura del

congelatore la porta dovesse resistere ad

una nuova immediata apertura, è

necessario attendere due o tre minuti,

finché non si compensa la depressione

formatasi nell'interno.

l Durante il funzionamento del

refrigeratore, sulla parete posteriore

interna del frigorifero si formano

goccioline d'acqua o brina, ciò è

determinato dal normale funzionamento.

Non è necessario raschiare lo strato di

brina o asciugare le goccioline d'acqua.

La parete posteriore si sbrina

automaticamente. L'acqua di

sbrinamento si raccoglie nel

convogliatore di scarico (figura ?/B),

scorre sul refrigeratore e qui evapora.

l L‘indicazione di temperatura del

frigorifero e del congelatore cambia

con relativa lentezza, secondo il carico

introdotto negli scomparti, ed ha quasi

lo stesso comportamento degli

alimenti raffreddati o congelati.

L‘indicazione di temperatura non

cambia anche quando la porta del

frigorifero o del congelatore resta

aperta per alcuni minuti.

Accensione e selezione

per disinserire l’apparecchio.

Mettere fuori servizio il

Per mettere fuori servizio solo il frigorifero,

premere il pulsante ACCESO/SPENTO del

/2) finché il display (figura

Mettere fuori servizio

Se l’apparecchio resta inutilizzato per un

Premere l’interruttore principale figura

pulire l’apparecchio, lasciare la porta aperta.

Se durante la pulizia interna del frigorifero si

vuole spegnere l‘illuminazione, premere

l‘interruttore principale (figura

Ventola nel vano frigorifero

La ventola nel soffitto del vano frigorifero

aumenta la velocità di circolazione dell’aria.

l Una uniforme distribuzione della temper

atura in tutto il vano frigorifero.

l Dopo un’apertura della porta, la temper

atura iniziale viene raggiunta di nuovo rap

l Dopo una variazione della regolazione di

temperatura, la nuova temperatura viene

raggiunta rapidamente.

l Gli alimenti freschi possono essere

conservati piò a lungo grazie alla bassa

Disinserire, mettere fuori

servizio l’apparecchio

Sistemazione degli alimenti

L’attrezzatura interna

I ripiani nel frigorifero possono essere spostati

anche con la porta aperta a 90. Per spostare

un ripiano, tirarlo verso avanti, abbassarlo,

estrarlo ed inserirlo all'altezza desiderata

Nelle cavità è possibile deporre ed

sovrapporre in sicurezza le bottiglie (figura 5).

Il cassetto piccolo può essere estratto per il

carico e lo scarico. Il supporto del cassetto

per bicchieri di iogurt può essere spostato

verso sinistra o destra sul ripiano (figura 8).

I portauova nei contenitori possono essere

sollevati, liberando così spazio per tubetti,

Per evitare che le bottiglie possano cadere

durante l'apertura e chiusura della porta,

possono essere fermate con i fermabottiglie,

Tutti i balconcini e contenitori nella porta

possono essere estratti per la pulizia.

Per l‘estrazione sollevare i contenitori ed i

balconcini, figura 7/A Il contenitore per piccoli oggetti (figura D)

serve per conservare oggetti piccoli

(boccette, medicinali e simili). Può essere

spostato verso destra o verso sinistra nel

balconcino della porta. Per la rimozione

tirare il contenitore per piccoli oggetti verso

Tenere presente nella

l Fare raffreddare fuori del frigorifero gli

alimenti e le bevande caldi.

l Disporre gli alimenti possibilmente nelle

confezioni o ben coperti. Così si

conservano aroma, colore, umidità

e freschezza, inoltre si evitano

contaminazioni del gusto. Conservare

non confezionati solo verdura, frutta

e insalata nei cassetti per verdura.

l Evitare di ungere le parti di materiale

plastico e la guarnizione della porta con

olio o grasso (altrimenti potrebbero

l Non conservare nell’apparecchio sostanze

esplosive, e conservare gli alcolici ad alta

gradazione solo ben chiusi e in posizione

– Pericolo di esplosione!

l Non conservare nel vano congelatore

bottiglie con liquidi che possono gelare.

Gelando le bottiglie scoppiano.

Esempio di sistemazione

Vano frigorifero (A)

Sui ripiani (14) dall’alto verso il basso

prodotti da forno, alimenti pronti, latticini.

Nel cassetto (15) formaggio, salsiccia,

Nel cassetto verdura (19) verdura, frutta

Nel balconcino (20) bottigliette, lattine.

Nello scomparto (21) burro e formaggio.

Nel portabottiglie (24) bottiglie grandi.

Vano congelatore (B)

Nei cassetti per surgelati superiori (25)

Conservare alimenti surgelati.

Sul vassoio di congelamento (27)

conservare piccoli alimenti surgelati,

preparare il ghiaccio.57

l Fare attenzione alla confezione. Non

dovrebbe essere danneggiata.

l La data di scadenza del prodotto non

deve essere stata superata.

l Il termometro dell’espositore-congelatore

di vendita deve indicare una temperatura

di –18 °C o inferiore.

l Quando si fa la spesa, acquistare per

ultimi gli alimenti surgelati, portarli a casa

al più presto bene avvolti in carta di

giornale o in una borsa termica, e

conservarli subito nel vano congelatore.

Congelare in proprio

Se si provvede in proprio al congelamento

degli alimenti, utilizzare solo prodotti

alimentari freschi e integri.

Per il confezionamento sono adatti

Carne e insaccati di carne, pollame e

selvaggina, pesce, verdura, erbe aromatiche,

frutta, prodotti da forno, pizza, pietanze

pronte, resti di alimenti, rosso e bianco

Non sono adatti per il congelamento

Uova intere nella buccia, panna acida e

maionese, insalate in foglia, ravanelli, rafani

Scottatura di verdura e frutta

Per conservare colore, gusto, aroma

e vitamina ”C”, verdura e frutta dovrebbero

essere scottate prima della conservazione.

(Per la scottatura immergere verdura e frutta

per breve tempo in acqua bollente. – In

libreria sono in vendita pubblicazioni sul

congelamento, nelle quali si descrive anche

Congelare e conservare

Confezionare alimenti

Confezionare i prodotti in porzioni adatte

al fabbisogno domestico.

Dividere la verdura e frutta in porzioni non

superiori a 1 kg, e la carne fino a max.

2,5 kg. Le porzioni più piccole gelano

completamente in minor tempo, e la qualità

resta così conservata al meglio anche dopo

lo scongelamento e la preparazione.

Confezionare gli alimenti in confezioni

ermetiche, per evitare che perdano il loro

gusto o che possano seccarsi.

Per il confezionamento sono adatti:

fogli in plastica, fogli tubolari di polietilene,

fogli di alluminio e contenitori per congelare.

Questi prodotti si trovano nel commercio

carta per imballaggio, carta pergamena,

cellofan, sacchetti per rifiuti e sacchetti per

Introdurre gli alimenti nella confezione.

Fare uscire completamente l’aria e chiudere

ermeticamente la confezione.

Per la chiusura sono adatti:

anelli di gomma, clip di plastica, fili per legare,

nastri adesivi resistenti al freddo e simili.

I sacchetti e fogli tubolari in polietilene

possono essere saldati con un saldatore per

Prima della conservazione nel vano

congelatore, scrivere sulle confezioni il

contenuto e la data di congelamento.

Gli alimenti devono congelarsi al più presto

possibile anche nel loro interno. Solo così si

conservano le vitamine, il potere nutritivo,

l’aspetto ed il gusto. Perciò non si deve

superare la capacità massima di

congelamento dell’apparecchio.

Sistemazione degli alimenti

Badare sempre che tutti i cassetti di

congelamento siano inseriti completamente

Ciò è importante per una perfetta

Per evitare alterazioni di qualità degli alimenti

congelati, è importante che non venga

superata la durata di conservazione

ammessa. La durata di conservazione

dipende dal tipo di prodotto congelato.

I numeri accanto ai simboli indicano la

durata di conservazione ammessa in mesi

per il prodotto congelato. Nel caso di

prodotti surgelati, disponibili in commercio,

si deve osservare la data di produzione o di

Vassoio di congelamento

Il vassoio di congelamento è idoneo per

conservare vaschette di ghiaccio e per

congelare singolarmente bacche, frutta,

erbe aromatiche ed ortaggi.

Per il congelamento singolo, spargere gli

alimenti uniformemente, senza

ammucchiarli, sul vassoio di congelamento

e lasciarli congelare completamente per ca.

Poi versarli in sacchetti per congelati o in

Per scongelare questi alimenti, distribuirli di

nuovo singolarmente senza ammucchiarli.

Congelare e conservare

Nel cassetto surgelati superiore in 24 ore si

possono congelare le seguenti quantità di

negli apparecchi con larghezza 60 cm max. 12 kg.

Gli alimenti già congelati non devono venire

a contatto con gli alimenti freschi da con-

gelare. Eventualmente spostare gli alimenti.

Fare raffreddare fino a temperatura ambiente

gli alimenti e le bevande caldi, prima

d’introdurli nel vano congelatore.

Raffreddamento rapido

Inserire il raffreddamento rapido 3-4 ore

prima di andare a fare la spesa, oppure al

più tardi quando s‘introducono gli alimenti

freschi. Per inserire il raffreddamento rapido

premere semplicemente il pulsante «super»

(figura 2/3). La spia «super» (figura 2/6)

indica la messa in funzione. Con il

raffreddamento rapido il frigorifero viene

raffreddato per 6 ore ad una temperatura più

bassa. Successivamente avviene la

commutazione automatica alla temperatura

regolata prima del raffreddamento rapido.

Se nel vano congelatore sono già conservati

alimenti, qualche ora prima d’introdurre

prodotti freschi deve essere inserito il

In generale sono sufficienti 4–6 ore. Se si

vuole sfruttare la max. potenza di

congelamento, sono necessarie 24 ore.

Piccole quantità di alimenti (fino a 2 kg)

possono essere congelate senza

superfreezer. Per inserire il superfreezer basta

premere il tasto superfreezer figura

Alla messa in funzione il display "super"

s’illumina. Dopo l'inserimento, nel vano

congelatore si raggiunge una temperatura

molto bassa. Il superfreezer si disinserisce

automaticamente ca. 53 ore dopo

Scongelamento di alimenti

Secondo il tipo e lo scopo d’uso, è possibile

scegliere tra le possibilità seguenti:

a temperatura ambiente,

nel forno elettrico,

con/senza ventilatore ad aria calda,

nel forno a microonde.

Gli alimenti parzialmente e completamente

scongelati possono essere di nuovo congelati,

se la loro temperatura non è aumentata al di

sopra di +3 °C, per la carne ed il pesce per

oltre un giorno, e per gli altri alimenti surgelati

per oltre tre giorni.

Altrimenti, se il gusto, l’odore e l’aspetto

sono invariati, preparare gli alimenti,

mediante cottura oppure arrosto, in una

pietanza pronta e congelarli di nuovo.

In tal caso, non utilizzare più l’intera durata

max. di conservazione.

Preparazione di ghiaccio

A Riempire con acqua per

il ghiaccio e disporla nel vano congelatore.

Per staccare cubetti di ghiaccio torcere

leggermente la vaschetta.

Congelare e conservare Pulizia

Pulire possibilmente l‘apparecchio due

Prima della pulizia, è indispensabile

estrarre la spina d‘alimentazione, oppure

disinserire il dispositivo di sicurezza.

Non usare pulitrici a vapore oppure a

pressione di vapore. Il vapore ad alta

temperatura può danneggiare le superfici

dell'apparecchio e l'impianto elettrico.

Pericolo di scossa elettrica!

L'acqua di pulizia non deve penetrare nel

pannello comandi e nell'illuminazione. Per

pulire l'intero apparecchio, ad eccezione

della guarnizione della porta, usare acqua

tiepida con un prodotto detergente delicato,

leggermente disinfettante, p. es. detersivo

per il lavaggio a mano di piatti. Non sono

adatti prodotti per pulizia contenenti sabbia,

abrasivi o acidi, ed i solventi chimici.

Lavare la guarnizione della porta solo con

acqua pura e poi asciugarla con cura.

Se possibile, pulire ogni due anni con un

pennello o con un aspirapolvere anche lo

scambiatore di calore (griglia nera) nella

parte posteriore dell'apparecchio. Ciò

consente di conservare la piena efficienza

dell'apparecchio e di risparmiare energia

Pulire più spesso il convogliatore dell‘acqua

di sbrinamento (figura @/B) ed il foro di

scarico (figura >/A) nel frigorifero, affinché

l‘acqua di sbrinamento possa defluire

l Installare l’apparecchio in un ambiente

fresco e ben arieggiato, al riparo

dall’irradiazione solare diretta e non vicino

ad una fonte di calore (radiatori ecc.).

l Non ostruire le aperture di afflusso

e deflusso dell’aria dell’apparecchio.

l Disporre i cibi caldi nel vano congelatore

solo dopo il loro raffreddamento

a temperatura ambiente.

l Per sbrinare i prodotti congelati, metterli

nel frigorifero. Così si sfrutta il freddo

accumulato dai prodotti congelati, per

il raffreddamento degli alimenti nel

l Per prelevare o introdurre prodotti, aprire

la porta dell’apparecchio il tempo più

La formazione di ghiaccio sulle griglie di

congelamento dipende dalla durata di

apertura della porta.

l Pulire ogni due anni lo scambiatore di

calore (griglia nera) nella parte posteriore

Consigli per il risparmio

Istruzioni importanti per la

cura delle superfici in

All'apparecchio è accluso un campione di

”Chromol” per la cura dell'acciaio.

PER CONSERVARE A LUNGO IL PREGEVOLE ASPETTO DEL VOSTRO APPARECCHIO, TRATTATE LE SUPERFICI DI ACCIAIO INOX DELL‘APPARECCHIO SUBITO DOPO L‘INSTALLAZIONE CON IL PRODOTTO CONSERVANTE LIQUIDO

«CROMOL». RIPETETE POI QUESTO TRATTAMENTO AD INTERVALLI REGOLARI.

Il prodotto è disponibile in commercio con il

nome ”Chromol” oppure presso il vostro

servizio assistenza clienti con il

codice N° 310359 come flacone con

spruzzatore da 500 ml

Per non danneggiare le superfici, evitare

assolutamente l'uso di spugne dure,

spazzole metalliche, oggetti acuminati

o prodotti abrasivi. Evitate anche l'uso di

pulitori con effetto chimico corrosivo, come

spray sbrinatori, spray per forni, solventi

Conservare fuori della portata di bambini!

Non usare mai su superfici, che vengono a

contatto con alimenti.

Non usare su superfici molto calde.

Contiene idrocarburi alifatici, olî e composti

Avvertenze sui rumori di

Rumori di funzionamento

Per mantenere costante la temperatura

selezionata, ogni tanto il compressore entra

I relativi rumori dipendono dal normale

Essi si riducono automaticamente non

appena l’apparecchio raggiunge la

temperatura di servizio.

Il ronzio proviene dal motore (compressore).

Può diventare temporaneamente un poco

più forte, quando il motore entra in funzione.

Il gorgoglìo, scroscio o ronzìo derivano dal

refrigerante, che scorre attraverso i tubi.

Il breve scatto si sente sempre quando il

termostato inserisce o disinserisce il motore.

Si può sentire scricchiolìo quando...

- entra in funzione lo sbrinamento

- l'apparecchio si raffredda o riscalda

(contrazione/dilatazione dei materiali).

In un apparecchio multizone o No Frost un

leggero fruscìo può provenire dalla corrente

d’aria nell’interno dell’apparecchio.

Se questi rumori di funzionamento

normali fossero troppo forti, è possibile

che vi siano altre cause elementari,

spesso facili da eliminare.

L’appoggio dell’apparecchio non è stabile

Livellare l’apparecchio per mezzo di una

livella a bolla d’aria. Utilizzare a tal fine i piedi

a vite oppure inserire spessori sotto i piedi.

L’apparecchio è in contatto laterale

Allontanare l’apparecchio dai mobili

o apparecchi con i quali è in contatto.

Cassetti, cesti o ripiani vibrano o sono

Controllare gli elementi estraibili

e posizionarli correttamente.

Bottiglie e contenitori si toccano tra loro

Separare le bottiglie o i contenitori.

Eliminare da soli i piccoli

Non è il caso di chiamare il servizio

assistenza clienti per ogni guasto.

Spesso si tratta solo di eliminare un

piccolo inconveniente. Prima di rivolgersi

al servizio assistenza clienti, controllare

perciò se si riesce a rimediare da soli.

Il diritto fisso di chiamata del tecnico del

servizio assistenza clienti è a carico del

cliente anche durante il periodo di

Se il display figura 2/ 5-8 non è acceso:

controllare se vi è corrente elettrica, se la

spina è correttamente inserita nella presa e

l‘apparecchio è stato acceso.

Se durante la messa in funzione

dell‘apparecchio nel display figura 2/5

appare «E1» (intermittente):

nel frigorifero la temperatura è molto alta.

Pochi minuti dopo la messa in funzione

dell‘apparecchio è visualizzata la

temperatura attuale del frigorifero.

Se durante la messa in funzione

dell‘apparecchio nel display figura 2/8

appare «E2» (intermittente):

nel congelatore la temperatura è molto alta.

Pochi minuti dopo la messa in funzione

dell‘apparecchio è visualizzata la

temperatura attuale del congelatore.

Se l‘illuminazione del frigorifero non

- La lampadina ad incandescenza è

fulminata. Estrarre la spina

d‘alimentazione, staccare il coperchio

(figura C/A), sostituire la lampadina max.

15 W, 230 V, attacco E14 dello stesso tipo.

- L‘interruttore della luce (figura C/B) è

bloccato. Controllare se il movimento è

possibile, altrimenti rivolgersi al servizio

Se il display figura 2/8 lampeggia, ma

non viene emesso il segnale acustico,

a causa di un‘interruzione dell‘alimentazione

elettrica o di un guasto, in precedenza la

temperatura nel congelatore è aumentata

Servizio assistenza clienti

Targhetta d’identificazione

E Rivolgendovi al servizio assistenza, siete

pregati d’indicare il numero di prodotto

(E-numero) e il numero di fabbricazione

Le due sigle si trovano nel campo con orlo

nero sulla targhetta d’identificazione, in

basso a sinistra nel vano frigorifero, accanto

al cassetto per la verdura.

L’indirizzo e il numero telefonico del servizio

assistenza clienti risultano dall’elenco dei

centri di assistenza clienti, oppure dalla

Se la porta del congelatore è stata aperta

troppo a lungo ed ora il congelatore non

raggiunge più la sua temperatura

l'evaporatore (generatore del freddo) è

coperto da una quantità di ghiaccio tale, che

il sistema di sbrinamento automatico non

riesce più a sbrinare il ghiaccio. In questo

caso estrarre i prodotti surgelati

dall'apparecchio e conservarli ben isolati in

Spegnere l'apparecchio e lasciare aperta la

porta del congelatore. Dopo ca. 12 ore il

ghiaccio nel sistema di raffreddamento si è

sciolto. Riaccendere l'apparecchio e

introdurre gli alimenti surgelati.

Se non si riesce ad eliminare l'inconveniente

seguendo le suddette istruzioni, rivolgersi al

servizio assistenza clienti.

Per evitare perdite di freddo, non aprire

troppo spesso la porta senza necessità.

Non eseguite personalmente altri lavori,

soprattutto alle parti elettriche

Premendo il pulsante , il display 8

visualizza (senza intermittenza) per cinque

sec. la temperatura più alta raggiunta nel

congelatore. Dopo ciò questo valore

scompare. Il display 8 indica allora senza

intermittenza la temperatura attuale nel

Se il display ha indicato una temperatura

superiore a +3 °C, è necessario controllare

gli alimenti surgelati.

Se il gusto, l'odore e l'aspetto sono invariati,

cuocere o arrostire gli alimenti, preparando

con essi una pietanza pronta, e congelarli di

Non utilizzare più interamente la durata

massima di conservazione.

Se dopo un lungo funzionamento

l'indicazione figura 2/8 lampeggia e

viene emesso il segnale acustico:

guasto, nel congelatore la temperatura è

troppo alta! Nel display viene visualizzata la

temperatura attuale nel congelatore. Per

disattivare il segnale acustico, premere il

Possibili cause del guasto:

- La fessura di ventilazione in alto

sull'apparecchio, oppure nello zoccolo è

- La porta del congelatore non è chiusa

- Sono stati congelati alimenti freschi senza

- Sono stati conservati per il congelamento

troppi alimenti freschi in una sola volta,

- Alta temperatura ambiente.

Dopo avere eliminato l‘inconveniente,

premere il pulsante l'intermittenza del

display termina quando il congelatore

raggiunge di nuovo la sua temperatura di
