MANUALE UTENTE KG36VVI32S SIEMENS

it Istruzioni per I´uso

Combinazione frigorifero / congelatore

Service après-vente 48it Indice

Avvertenze di sicurezza

e potenziale pericolo 49

Avvertenze per lo smaltimento 52

Luogo d’installazione 53

Osservare la temperatura ambiente

e la ventilazione del locale 54

Collegare l’apparecchio 55

Conoscere l’apparecchio 56

Accendere l’apparecchio 56

Regolare la temperatura 57

Capacità utile totale 58

Max. capacità di congelamento 59

Congelare e conservare 60

Congelamento di alimenti freschi 60

Spegnere e mettere fuori servizio

Illuminazione (LED) 66

Risparmiare energia 67

Rumori di funzionamento 67

Eliminare piccoli guasti 68

Autotest dell’apparecchio 69

Servizio Assistenza Clienti 69

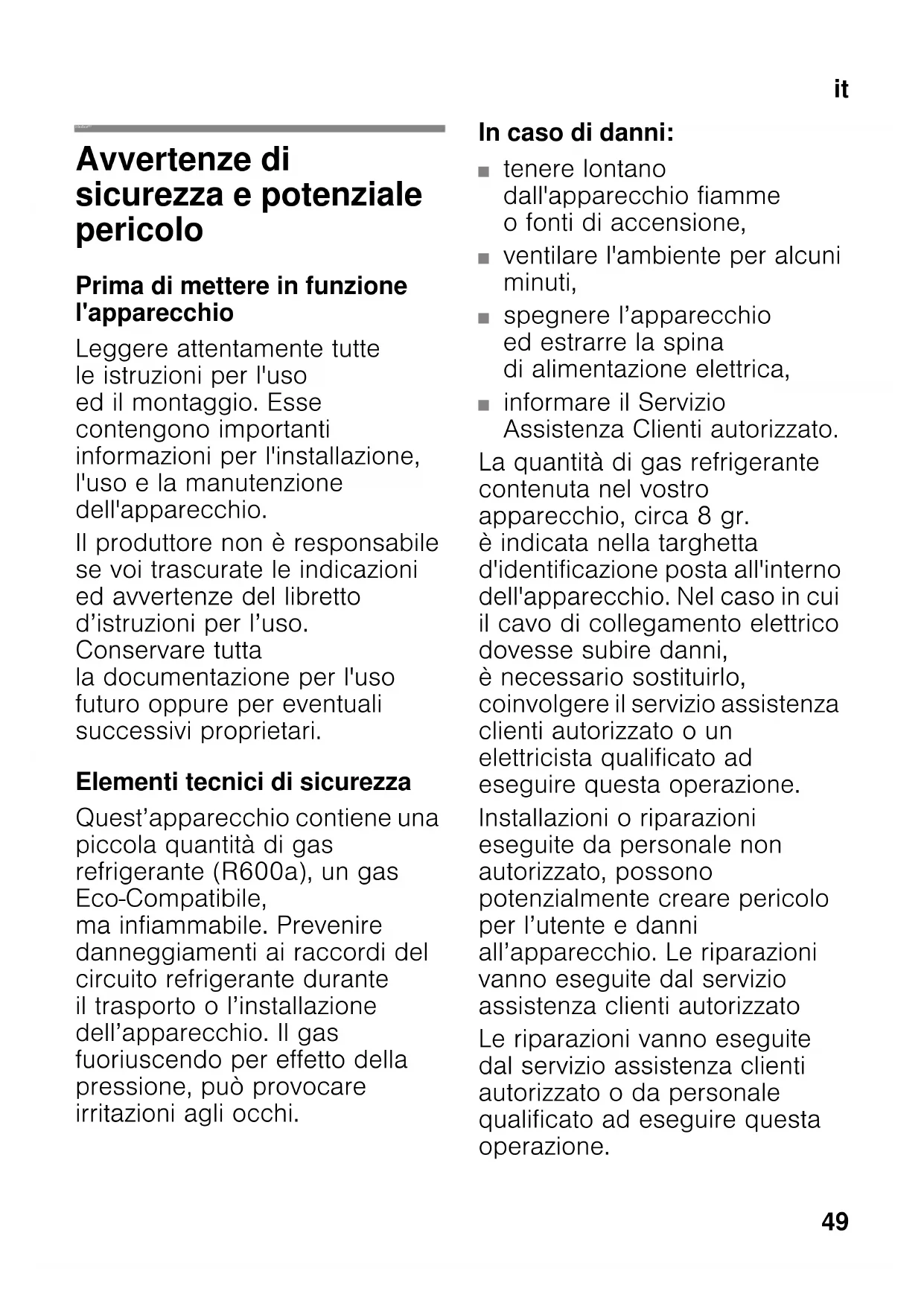

itIstruzioni per I´uso

sicurezza e potenziale

Prima di mettere in funzione

Leggere attentamente tutte

le istruzioni per l'uso

ed il montaggio. Esse

contengono importanti

informazioni per l'installazione,

l'uso e la manutenzione

Il produttore non è responsabile

se voi trascurate le indicazioni

ed avvertenze del libretto

d’istruzioni per l’uso.

la documentazione per l'uso

futuro oppure per eventuali

successivi proprietari.

Elementi tecnici di sicurezza

Quest’apparecchio contiene una

piccola quantità di gas

refrigerante (R600a), un gas

ma infiammabile. Prevenire

danneggiamenti ai raccordi del

circuito refrigerante durante

il trasporto o l’installazione

dell’apparecchio. Il gas

fuoriuscendo per effetto della

pressione, può provocare

irritazioni agli occhi.

dall'apparecchio fiamme

o fonti di accensione,

■ ventilare l'ambiente per alcuni

■ spegnere l’apparecchio

ed estrarre la spina

di alimentazione elettrica,

■ informare il Servizio

Assistenza Clienti autorizzato.

La quantità di gas refrigerante

contenuta nel vostro

apparecchio, circa 8 gr.

è indicata nella targhetta

d'identificazione posta all'interno

dell'apparecchio. Nel caso in cui

il cavo di collegamento elettrico

dovesse subire danni,

è necessario sostituirlo,

coinvolgere il servizio assistenza

clienti autorizzato o un

elettricista qualificato ad

eseguire questa operazione.

Installazioni o riparazioni

eseguite da personale non

autorizzato, possono

potenzialmente creare pericolo

per l’utente e danni

all’apparecchio. Le riparazioni

vanno eseguite dal servizio

assistenza clienti autorizzato

Le riparazioni vanno eseguite

dal servizio assistenza clienti

autorizzato o da personale

qualificato ad eseguire questa

È consentito usare solo parti

di ricambio originali del

costruttore. Solo con l’impiego

di detti componenti il costruttore

garantisce che i requisiti

di sicurezza del prodotto siano

Il prolungamento del cavo

elettrico di alimentazione deve

essere eseguito dal servizio

assistenza clienti autorizzato.

Nell’impiego quotidiano

■ Non introdurre mai apparecchi

elettrici nell’interno di questo

elettrodomestico (es.

apparecchi di riscaldamento,

produttori di ghiaccio elettrici

ecc.). Pericolo di esplosione!

■ Non sbrinare o pulire mai

l’apparecchio con una

pulitrice a vapore. Il vapore

può raggiungere parti

elettriche e provocare un

cortocircuito. Pericolo di

■ Non utilizzare oggetti appuntiti

o affilati per rimuovere la brina

o il ghiaccio. E’ possibile

danneggiare i raccordi del

circuito refrigerante, che

l’apparecchio. Il gas

fuoriuscendo per effetto della

pressione, può provocare

irritazioni agli occhi.

nell’apparecchio prodotti

contenenti propellenti gassosi

combustibili (per es.

bombolette spray) e sostanze

infiammabili. Pericolo di

■ Non usare impropriamente lo

zoccolo, i cassetti estraibili, le

porte ecc. quale punto di

appoggio o come sostegno.

■ Per lo sbrinamento e la pulizia

d’alimentazione o disinserire

l’interruttore di sicurezza.

Evitare di esercitare trazioni

sul cordone elettrico,

ma impugnare correttamente

■ Conservare alcool ad alta

gradazione in un contenitore

ermeticamente chiuso,

e posto in posizione verticale.

■ Evitare che olii o grassi

imbrattino parti plastiche o le

guarnizioni delle porte. I grassi

aggrediscono il materiale

plastico e la guarnizione della

porta diventano fragili

■ Non ostruire le aperture di

passaggio dell’aria di

aereazione dell’apparercchio.it

■ Evitare pericoli a bambini e

Sono esposti a pericolo i

bambini e le persone con

limiti fisici, psichici o percettivi

ed altresì persone, sprovviste

di sufficiente conoscenza del

sicuro funzionamento

Accertarsi che i bambini e le

persone a rischio abbiano ben

compreso i pericoli.

Una persona responsabile

della sicurezza è tenuto a

sorvegliare o istruire i bambini

e le persone a rischio in

rapporto con l'apparecchio.

dell’apparecchio solo a

bambini in età di 8 anni o

Sorvegliare i bambini durante

la pulizia e la manutenzione.

Non permettere che i bambini

giochino con l'apparecchio.

■ Non conservare nel

congelatore liquidi inbottiglia e

■ Non mettere in bocca alimenti

congelati appena presi dal

Pericolo di ustioni!

■ Evitare il contatto prolungato

delle mani con alimenti

congelati, ghiaccio o i

raccordi dell’evaporatore ecc.

Pericolo di ustioni!

■ Non abbandonare parti

dell'imballaggio che possano

essere fonte di gioco per

Pericolo di soffocamento

causato da scatole di cartone,

fogli di plastica, polistirolo!

è un giocattolo per bambini!

■ Per apparecchi con serratura

conservare la chiave fuori

della portata dei bambini!it

L’apparecchio è idoneo ■ per raffreddare e congelare alimenti, ■ per preparare ghiaccio. Questo apparecchio è destinato

all’uso domestico privato nelle

famiglie ed all’ambiente

L’apparecchio è schermato

contro i radiodisturbi secondo

la direttiva UE 2004/108/EC.

La tenuta ermetica del circuito

del freddo è stata controllata.

Questo prodotto è conforme alle

pertinenti norme di sicurezza

per gli apparecchi elettrici

L'imballaggio ha protetto l'apparecchio

da eventuali danni da trasporto. Tutti

i materiali impiegati sono Eco-

Compatibili e riciclabili. Il Vostro

contributo: smaltite l'imballaggio

secondo la vigenti norme.

Chiedere informazioni circa

le piattaforme di smaltimento locale alla

propria amministrazione comunale.

di un apparecchio dismesso

Gli apparecchi dismessi dispongono

ancora di un valore residuo! Un corretto

smaltimento nel rispetto dell’ecologia,

permette di recuperare materie prime

In caso di apparecchi fuori uso

1. Estrarre la spina di alimentazione.

2. Troncare il cavo elettrico

di collegamento e rimuoverlo

unitamente alla spina.

3. Non estrarre i ripiani e i contenitori,

questo rende più difficile ai bambini

di entrare nel vano frigo

4. Vietare ai bambini di giocare con

un apparecchio dismesso. Pericolo

I frigoriferi contengono gas nel circuito

refrigerante e gas nell'isolamento.

Refrigerante e gas devono essere

smaltiti in modo appropriato. Evitare

di danneggiare i raccordi del circuito

refrigerante, durante il conferimento

dell’apparecchio alla piattaforma

Questo apparecchio dispone di

contrassegno ai sensi della

direttiva europea 2012/19/UE in

materia di apparecchi elettrici ed

elettronici (waste electrical and

electronic equipment - WEEE).

Questa direttiva definisce le

norme per la raccolta e il

riciclaggio degli apparecchi

dismessi valide su tutto il territorio

dell’Unione Europea.

Dopo il disimballo controllare

l’apparecchio per accertare eventuali

In caso di contestazioni rivolgersi

al Vs. fornitore, presso il quale

l’apparecchio è stato acquistato.

La dotazione comprende i seguenti

■ Accessori (a secondo del modello)

■ Busta con il materiale utile

■ Istruzioni per l’uso

■ Istruzioni per il montaggio

■ Libretto del servizio assistenza clienti

■ Allegato di garanzia convenzionale

■ Informazioni sul consumo energetico

e sui possibili rumori

Luogo d’installazione

Il luogo d’installazione idoneo è un

locale asciutto, ventilabile. Il luogo

d’installazione non deve essere esposto

ad irraggiamento solare diretto e non

essere vicino ad una fonte di calore,

cucina, calorifero ecc. Se è inevitabile

l’installazione accanto ad una fonte

di calore, utilizzare un idoneo pannello

isolante, oppure rispettate le seguenti

distanze minime dalla fonte di calore:

■ Da cucine elettriche o a gas 3 cm.

■ Da stufe ad olio o a carbone 30 cm.

Il pavimento nel luogo d’installazione

non deve cedere, rinforzarlo se

necessario. Compensare gli spessori

le eventuali disuguaglianze

Una distanza laterale dell’apparecchio

dal muro non è necessaria. I contenitori

e ripiani possono essere comunque

estratti liberamente.it

Inversione della porta

Se necessario: consigliamo di fare

invertire la chiusura della porta dal

nostro Servizio Assistenza Clienti

autorizzato. Chiedere il costo per

un’inversione dell’apertura della porta al

Servizio Assistenza Clienti competente

Durante l’inversione della porta

l’apparecchio non deve essere collegato

alla rete elettrica. Estrarre prima la spina

di alimentazione. Per non danneggiare la

parte posteriore dell’apparecchio,

mettere sotto sufficiente materiale

morbido. Deporre l’apparecchio

con cautela sul lato posteriore.

Il distanziatore murale non deve essere

montato se si depone l'apparecchio sul

e la ventilazione del

Temperatura ambiente

L’apparecchio è progettato per una

specifica classe climatica. In funzione

di questa, l’apparecchio può essere

usato alle seguenti temperature

La classe climatica è indicata nella

targhetta porta-dati. Figura 2

L’apparecchio è perfettamente efficiente

nei limiti di temperatura ambiente della

classe climatica indicata. Se un

apparecchio della classe climatica SN

viene messo in funzione a temperature

ambiente inferiori, possono essere

esclusi danni all’apparecchio fino ad una

temperatura di +5 °C.

L’aria sulla parete posteriore

dell’apparecchio si riscalda. L’aria

riscaldata deve poter defluire

liberamente. Altrimenti il refrigeratore

deve lavorare di più. Questo aumenta

il consumo di energia elettrica. Perciò:

evitare assolutamente di coprire o di

ostruire le aperture di afflusso e deflusso

Dopo avere posizionato l’apparecchio,

attendere circa 1 ore prima di metterlo

in funzione, questo assicura che l’olio

lubrificante si raccolga nella parte bassa

del motore e non penetri nel circuito

Pulire l’interno dell’apparecchio prima

di attivarne la funzione (vedi capitolo

«Pulizia dell’apparecchio»).

Allacciamento elettrico

La presa elettrica deve essere vicino

all’apparecchio ed accessibile anche

ad installazione avvenuta

L’apparecchio è conforme alla classe

d’isolamento I. Collegare l’apparecchio

a tensione alternata di 220–240 V/

50 Hz utilizzando una presa elettrica

dotata di connettore di messa a terra.

La presa deve essere protetta con

dispositivo elettrico di sicurezza da 10–

Per apparecchi, che vengono impiegati

in paesi non europei, controllare

se la tensione indicata corrisponda

ai valori della locale rete elettrica. Questi

dati sono riportati nella targhetta porta-

I nostri apparecchi possono essere

collegati ad un inverter sinusoidale

Gli inverter di rete vengono utilizzati

in abbinamento a impianti fotovoltaici

e collegati direttamente alla rete elettrica

pubblica. Usare inverter sinusoidali nel

caso di soluzioni speciali

(es. imbarcazioni oppure nelle baite

in montagna), laddove non sia

disponibile un collegamento elettrico

diretto alla rete pubblica.it

Svolgere l’ultima pagina con le figure.

Questo libretto d’istruzioni per l’uso

è valido per vari modelli,

pertanto le dotazioni possono variare.

Nelle illustrazioni sono possibili

* Non in tutti i modelli.

L’apparecchio inizia a raffreddare.

Quando la porta è aperta l’illuminazione

Consigliamo una regolazione di +4 °C.

1–4 Elementi di comando

5 Illuminazione (LED)

6 Ripiano di vetro nel frigorifero

7 Cassetto per verdure

8 Scomparto per burro

9 Balconcini per uova *

10 Ripiano per bottiglie grandi

11 Cassetto surgelati (piccolo)

12 Ripiano di vetro nel congelatore

13 Cassetto surgelati (grande)

14 Scarico acqua di sbrinamento

15 Piedini regolabili

Serve per accendere e spegnere

l’intero apparecchio.

2 Indicatore temperatura

I numeri corrispondono alle

temperature del frigorifero

3 Indicatore super-congelamento

È accesa solo quando il super-

congelamento è in funzione.

4 Pulsante di regolazione

temperatura frigorifero

Con il pulsante si regola

la temperatura del frigorifero.it

Istruzioni per il funzionamento

■ Dopo l’accensione possono

trascorrere diverse ore prima

che le temperature regolate vengano

Durante questo periodo evitare di

introdurre alimenti nell’apparecchio.

■ Durante il funzionamento

del refrigeratore, sulla parete

posteriore nel frigorifero si formano

goccioline d’acqua o brina, ciò

è determinato dal funzionamento. Non

è necessario raschiare lo strato

di brina o asciugare le goccioline

d’acqua. La parete posteriore

si sbrina automaticamente. L’acqua

di sbrinamento si raccoglie

nel convogliatore di scarico, figura .,

scorre sul gruppo frigorifero e qui

■ Il perimetro anteriore dell’apparecchio

è leggermente caldo, questo

impedisce la formazione

di condensato nella zona

della guarnizione della porta.

■ Se la porta del congelatore, dopo

averla chiusa, oppone resistenza ad

una nuova apertura, attendere

un attimo finché le pressioni interne

non si siano compensate.

■ A causa del sistema

di raffreddamento, le griglie

di congelamento in più punti possono

ricoprirsi rapidamente di brina. Ciò

non influenza il funzionamento

o il consumo di energia elettrica. Lo

sbrinamento diventa necessario solo

quando su tutta la superficie

della griglia di congelamento

si è formato uno strato di brina

o ghiaccio con uno spessore

La temperatura può essere regolata

Premere ripetutamente il pulsante

di regolazione temperatura 4 finché non

è viene raggiunta la temperatura del

frigorifero desiderata.

L’ultimo valore regolato viene

memorizzato. La temperatura regolata

è visualizzata nel display della

La temperatura nel congelatore dipende

dalla temperatura del vano frigorifero.

Più basse temperature del frigorifero

provocano anche più basse temperature

Capacità utile totale

I dati di volume utile sono indicati sulla

targhetta d'identificazione

dell'apparecchio. Figura 2

Sfruttare interamente il volume

Per sistemare la quantità massima

di surgelati, tutte le parti dell’attrezzatura

interna possono essere rimosse. Gli

alimenti possono essere accatastati

direttamente sui ripiani e sul fondo del

Rimozione degli accessori

Estrarre i cassetti surgelati fino

all'arresto, sollevarli avanti ed estrarli.

Il frigorifero è il luogo di conservazione

ideale per carne, salumi, pesce, latticini,

uova, alimenti pronti e prodotti da forno.

Tenere presente nella

■ Conservare alimenti freschi, integri.

Così la qualità e la freschezza si

conservano più a lungo.

■ Per i prodotti pronti ed alimenti

confezionati osservare la data minima

di conservazione o la data

di consumo indicata dal produttore.

■ Sistemare gli alimenti ben confezionati

o coperti, per conservare aroma,

colore e freschezza. Si evitano così

contaminazioni di gusto e alterazioni

di colore delle parti di plastica nel

■ Fare prima raffreddare gli alimenti

e le bevande caldi, poi metterli

Evitare gli alimenti vengano a contatto

con la parete di fondo. In tal caso

la circolazione dell’aria viene impedita.

Durante il congelamento, le confezioni

degli alimenti possono attaccarsi alla

Considerare le zone più fredde

La circolazione dell’aria nel frigorifero,

genera delle zone con temperature

■ La zona meno fredda è nella parte

più alta della porta.

Conservare nelle zone meno fredde

ad es. formaggio duro e burro. Il

formaggio può così continuare

a diffondere il suo aroma e il burro

■ La zona più fredda è nel contenitore

Conservare nella zona più fredda gli

alimenti delicati (per es. pesce,

salsiccia, carne).it

Cassetto per verdure con

regolatore di umidità

Per creare il clima di conservazione

ottimale per verdura e frutta, a seconda

della quantità conservata, dal cassetto

per verdure si può regolare l’umidità

■ piccole quantità di frutta e verdura –

alta umidità dell’aria

■ grandi quantità di frutta e verdura –

minore umidità dell’aria

■ Per la conservazione ottimale della

qualità e dell’aroma di frutta (ad es.

ananas, banane, papaie ed agrumi)

e verdura (ad es. melanzane, cetrioli,

zucchine, peperoni, pomodori

e patate) che temono il freddo,

conservarle fuori del frigorifero a

temperature di +8 °C a +12 °C circa.

■ A seconda della quantità e del tipo del

prodotto conservato, nel cassetto per

verdure può formarsi condensa.

Rimuovere la condensa con un panno

asciutto e adattare l’umidità dell’aria

nel cassetto per verdure con

il regolatore di umidità.

Usare il congelatore

■ Per conservare alimenti surgelati.

■ Per produrre cubetti di ghiaccio.

■ Per il congelamento di alimenti.

Attenzione che la porta del congelatore

sia chiusa correttamente! Se la porta è

aperta gli alimenti surgelati si

scongelano. Il congelatore forma molto

ghiaccio. Inoltre: spreco di energia

a causa di alto consumo di corrente

Indicazioni sulla max. possibilità

di congelamento in 24 ore sono riportate

sulla targhetta d’identificazione. Figura 2

Condizioni per la max. capacità

■ Prima di introdurre prodotti freschi

inserire il super congelamento (vedi il

capitolo «Super congelamento»).

■ Rimuovere gli accessori. Accumulare

gli alimenti direttamente sui ripiani

e sul fondo del congelatore.

■ Congelare le quantità più grandi di

alimenti preferibilmente nello

scomparto superiore. Qui essi

vengono congelati molto rapidamente

e perciò anche salvaguardandone

■ Congelare gli alimenti freschi

possibilmente vicino alle pareti laterali.it

Acquisto di alimenti surgelati

■ La confezione non deve essere

■ Rispettare la data di conservazione.

■ La temperatura nell’espositore-

congelatore di vendita deve essere

■ Trasportare gli alimenti surgelati

possibilmente in una borsa termica

e conservarli poi al più presto

possibile nel congelatore.

Congelare gli alimenti

■ Per il congelamento utilizzare solo

alimenti freschi ed integri.

■ Non mettere gli alimenti da congelare

in contatto con quelli congelati.

■ Conservare gli alimenti in confezioni

ermetiche, per evitare che perdano

il loro gusto o possano essiccarsi.

Conservazione degli alimenti

Per garantire la perfetta circolazione

dell’aria, introdurre il cassetto surgelati

Per conservare una grande quantità

di alimenti, è possibile collocarli

direttamente sui ripiani di vetro e sul

fondo del congelatore.

1. A tal fine estrarre tutti i cassetti

Per il congelamento utilizzare solo

alimenti freschi ed integri.

Per conservare al meglio valore nutritivo,

aroma e colore, sbollentare la verdura

prima di congelarla. Non è necessario

sbollentare melanzane, peperoni,

zucchine ed asparagi.

In libreria sono reperibili pubblicazioni

sul congelamento e la sbollentatura.

Non mettere gli alimenti da congelare

in contatto con quelli congelati.

■ Sono idonei per il congelamento:

Prodotti da forno, pesce e frutti di

mare, carne, selvaggina, pollame,

verdura, frutta, erbe aromatiche, uova

senza guscio, latticini, come

formaggio, burro e ricotta, pietanze

pronte e residui vivande, come

minestre, piatti unici, carne e pesce

cotti a fuoco lento, vivande di patate,

sformati e dolciumi.

■ Non sono idonei per il congelamento:

Tipi di ortaggi, che solitamente si

consumano crudi, come insalate in

foglia o ravanelli, uova nel guscio, uva,

mele intere, pere e pesche, uova

sode, yogurt, latte cagliato, panna

acida, crème fraîche e maionese.it

Confezionamento di alimenti

Conservare gli alimenti in confezioni

ermetiche, per evitare che perdano

il loro gusto o possano essiccarsi.

1. Introdurre l’alimento nella confezione.

2. Fare uscire l’aria.

3. Chiudere la confezione

4. Scrivere sulla confezione il contenuto

e la data di congelamento.

Sono idonei per il confezionamento:

fogli di plastica, fogli tubolari

di polietilene, fogli di alluminio,

contenitori per surgelati.

Questi prodotti sono in vendita

nel commercio specializzato.

per il confezionamento:

carta per imballaggio, carta pergamena,

cellofan, sacchetti per rifiuti e sacchetti

Sono idonei per chiudere le confezioni:

anelli di gomma, clip di plastica, fili

per legare, nastri adesivi resistenti

I sacchetti ed i fogli tubolari di polietilene

possono essere saldati con un saldatore

per fogli di plastica.

Durata di conservazione dei

La durata di conservazione dipende dal

Ad una di temperatura di -18 °C:

■ Pesce, salsiccia, pietanze pronte,

Per conservare vitamine, valori nutritivi,

aspetto e gusto, gli alimenti devono

essere congelati completamente, anche

nell’interno, nel tempo più breve

Per evitare un indesiderato aumento

della temperatura, inserire il super-

congelamento alcune ore prima di

introdurre alimenti freschi.

In linea di massima sono sufficenti 4–

Dopo l’inserimento l’apparecchio

funziona costantemente, nel congelatore

si raggiunge una temperatura molto

Se si vuole utilizzare la max. possibilità di

congelamento, il super-congelamento

deve essere attivato 24 ore prima di

introdurre gli alimenti freschi.

Le quantità di alimenti più piccole (fino

ad 2 kg) possono essere congelate

senza super-congelamento.it

Accendere e spegnere

Premere ripetutamente il pulsante di

regolazione temperatura 4, finché non si

accende la spia super 3.

Dopo 2½ giorni il super-congelamento

si disinserisce automaticamente.

Decongelare surgelati

A seconda del genere e dell’uso,

utilizzare una delle seguenti possibilità:

■ a temperatura ambiente

■ nel forno elettrico, con/senza ventola

■ nel forno a microonde

Non ricongelare gli alimenti parzialmente

o completamente decongelati. Questi

possono essere di nuovo congelati solo

dopo avere preparato (mediante

qualsiasi tipo di cottura) pietanze pronte

Non utilizzare più la durata max.

(non in tutti i modelli)

Per aprire il vano «burro» premere lo

sportello al centro.

Per un corretta pulizia sollevare il vano

Balconcino della porta

regolabile «EasyLift»

Il ripiano può essere spostato all’altezza

desiderata senza necessità di estrarlo.

Per spostare in basso il balconcino,

premere contemporaneamente i due

pulsanti laterali. Il sollevamento può

essere effettuato senza premere

Il ferma bottiglie impedisce la caduta

delle bottiglie durante l’apertura

o la chiusura della porta.

I ripiani interni possono essere spostati

secono la necessità: A tal fine tirare il

ripiano verso l’esterno, sollevarlo avanti

Se necessario, il ripiano può essere

abbassato: tirare il ripiano in avanti,

abbassarlo e spingerlo all’indietro.

È idoneo per conservare alimenti

Contenitore estraibile

Il contenitore può essere estratto per il

riempimento e lo svuotamento. A tal fine

sollevare ed estrarre il contenitore. Il

supporto del contenitore è regolabile.

Sul ripiano bottiglie si possono deporre

in sicurezza le bottiglie. Il supporto

Inserto per cassetto verdura

L’inserto può essere estratto.

Cassetto surgelati (grande)

Per conservare surgelati di grandi

dimensioni, come ad es. tacchini, anatre

La piastra di separazione (se disponibile)

non può essere estratta.

Vaschetta per ghiaccio

1. Riempire la vaschetta del ghiaccio

per ¾ con acqua e riporla

2. Staccare la vaschetta del ghiaccio

eventualmente attaccata solo con un

oggetto non acuminato (manico

3. Per staccare i cubetti di ghiaccio

mettere brevemente la vaschetta sotto

acqua corrente oppure torcerla

Accumulatori del freddo

il riscaldamento degli alimenti conservati

in caso d'interruzione dell’energia

elettrica o di guasto. La durata massima

di conservazione si raggiunge

deponendo l'accumulatore di freddo

sopra gli alimenti nello scomparto

L’accumulatore del freddo può essere

estratto anche per raffreddare

temporaneamente alimenti, per es.

(non in tutti i modelli)

Con il controllo della temperatura «OK»

possono essere rilevate temperature

inferiori a +4 °C. Ridurre gradualmente

la temperatura, se l’adesivo

termosensibile non visualizza «OK».

Alla messa in funzione dell’apparecchio

per raggiungere la temperatura possono

essere necessarie fino a 12 ore.

Corretta regolazioneit

Disattivare l'apparecchio

Premere il pulsante Acceso/Spento 1.

Il display della temperatura 2 si spegne

e il refrigeratore si ferma.

Mettere fuori servizio

Quando non si usa l'apparecchio per

1. Spegnere l’apparecchio.

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico

3. Pulire l’apparecchio.

4. Lasciare aperta la porta

Lo sbrinamento è automatico.

L’acqua di sbrinamento defluisce,

attraverso i convogliatori e il foro

di scarico, verso la vaschetta

di evaporazione dell’apparecchio.

Per evitare che gli alimenti si scongelino,

anche parzialmente, il congelator non

sbrina automaticamente. Uno spesso

strato di ghiaccio impedisce il passaggio

del freddo ai prodotti congelati

ed aumenta il consumo di corrente

elettrica. Eliminare regolarmente lo strato

Non raschiare lo strato di brina oppure

il ghiaccio con un coltello o con un

oggetto acuminato. Così

facendo si possono danneggiare

i raccordi del circuito refrigerante. Il gas

fuoriuscendo sotto effetto

della pressione, può provocare

infiammazione agli occhi.

Procedere come segue:it

Inserire il super-congelamento ca. 4 ore

prima dello sbrinamento, per portare gli

alimenti ad una temperatura molto bassa

e poterli così conservare più a lungo

a temperatura ambiente.

1. Per lo sbrinamento spegnere

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico

3. Conservare i cassetti surgelati con gli

alimenti in un luogo fresco. Disporre

sugli alimenti gli accumulatori

del freddo (se disponibili).

4. Aprire lo scarico dell’acqua di

sbrinamento. Figura 1

5. Per raccogliere l’acqua di

sbrinamento si può utilizzare il

balconcino per bottiglie grandi. A tal

fine estrarre il balconcino per bottiglie

grandi (vedi il capitolo Pulire

l’apparecchio) e metterlo sotto lo

scarico dell’acqua di sbrinamento

6. Per accelerare lo sbrinamento,

mettere nell’apparecchio due pentole

con acqua bollente ciascuna su

7. Dopo lo sbrinamento, vuotare l’acqua

raccolta. Raccogliere con una spugna

l’acqua di sbrinamento residua

sul fondo del congelatore.

8. Chiudere lo scarico dell’acqua di

9. Inserire di nuovo nella porta il

balconcino per bottiglie grandi.

10.Dopo lo sbrinamento collegare ed

accendere di nuovo l’apparecchio.

■ Non utilizzare prodotti per pulizia

e solventi chemici contenenti sabbia,

■ Non usare spugne abrasive o spugne

Sulle superfici metalliche potrebbe

formarsi macchie da corrosione.

■ Non lavare mai in lavastoviglie i ripiani

Questi elementi si possono

Procedere come segue:

1. Prima di iniziare la pulizia spegnere

2. Estrarre la spina di alimentazione o

disinserire il dispositivo di sicurezza.

3. Estrarre gli alimenti surgelati e

depositarli in un luogo fresco.

Disporre l'accumulatore del freddo (se

disponibile) sugli alimenti.

4. Attendere lo sbrinamento dello strato

5. Pulire l’apparecchio con un panno

morbido e acqua tiepida leggermente

saponata. Evitare che l’acqua penetri

nell’unità di illuminazione.

6. Lavare la guarnizione della porta solo

con acqua pulita e poi asciugarla

7. Dopo la pulizia: ricollegare ed

accendere l’apparecchio.

8. Introdurre di nuovo i surgelati.it

Per la pulizia tutte le parti mobili

dell’apparecchio possono essere

Rimozione dei balconcini dalla porta

Sollevare ed estrarre i balconcini.

Estrarre i ripiani di vetro

A tal fine tirare il ripiano verso l’esterno,

sollevarlo avanti e poi estrarlo.

Rimuovere il contenitore estraibile

Sollevare ed estrarre il contenitore.

Pannello dello scarico dell’acqua di

Per pulire il convogliatore dell’acqua

di sbrinamento staccare il ripiano

in vetro sopra il cassetto verdura, figura/

!7, dal pannello dello scarico

dell’acqua di sbrinamento:

1. Estrarre il ripiano in vetro.

2. Sollevare il pannello dello scarico

dell’acqua di sbrinamento ed estrarlo.

Per il libero deflusso dell’acqua di

sbrinamento, pulire regolarmente il

convogliatore di drenaggio dell’acqua di

sbrinamento ed il foro di scarico

utilizzando bastoncini cotonati o simili.

(non in tutti i modelli)

Il pannello anteriore del cassetto verdura

può essere rimosso per la pulizia.

Premere consecutivamente i pulsanti

laterali e ciò facendo rimuovere

il pannello del cassetto verdura.

sollevarli avanti ed estrarli.

Nel caso che si avvertano odori

1. Accendere l’apparecchio con il

2. Estrarre tutti gli alimenti

3. Pulire l’interno dell’apparecchio (vedi

capitolo «Pulizia dell’apparecchio»).

4. Pulire tutte le confezioni.

5. Per impedire la formazione di odore,

confezionare ermeticamente gli

alimenti che emanano forte odore.

6. Accendere di nuovo l’apparecchio.

7. Sistemare gli alimenti.

8. Dopo 24 ore controllare se

si è di nuovo sviluppato odore.

L’apparecchio è dotato

di un’illuminazione a LED esente

Riparazioni a questa illuminazione deve

essere eseguite solo dal Servizio

Assistenza Clienti autorizzato.it

■ Installare l’apparecchio

un in ambiente asciutto ventilabile.

L’apparecchio non deve essere

esposto direttamente al sole o vicino

ad una fonte di calore (per es.

Altrimenti usare un pannello isolante.

■ Lasciare raffreddare gli alimenti

e le bevande, se caldi, prima

di introdurli nell’apparecchio.

■ Per scongelare un alimento surgelato

metterlo nel frigorifero, si utilizza così il

freddo del surgelato per il

raffreddamento degli alimenti.

■ Sbrinare regolarmente lo strato

di brina nel congelatore.

Uno spesso strato di ghiaccio

impedisce il passaggio del freddo agli

alimenti congelati ed aumenta

il consumo d’energia elettrica.

■ Aprire la porta dell’apparecchio

il tempo più breve possibile.

■ Per evitare un elevato consumo di

energia elettrica, pulire di tanto in

tanto la parte posteriore

Per evitare sprechi di energia,

applicare i distanziatori dal muro (vedi

Istruzioni per il montaggio). Una

minore distanza dal muro non influisce

sulla funzionalità dell’apparecchio.

Può tuttavia causare una piccola

aumentazione di assorbimento

di energia. Non superare la distanza

■ La disposizione delle parti

dell'attrezzatura non ha influenza

sull'assorbimento di energia

Motori in funzione (ad es. gruppi

frigoriferi, ventilatore).

Gorgoglìo, scroscio o fruscìo

Derivano dal gas refrigerante, che circola

nei i raccordi del circuito refrigerante.

Motore, interruttori ed elettrovalvole

s'inseriscono/disinseriscono.

L'apparecchio non è correttamente

Livellare l'apparecchio con una livella

a bolla d'aria. A tal fine utilizzare i piedini

a vite o inserire uno spessore.

L'apparecchio è in contatto laterale

Allontanare l'apparecchio dai mobili

o apparecchi con i quali è in contatto.

I contenitori o i ripiani traballano o non

sono correttamente inseriti

Controllare le parti estraibili

ed eventualmente inserirle di nuovo

Eliminare piccoli guasti

Prima di rivolgersi al customer service:

provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti

L’intervento del Servizio Assistenza Clienti in caso di corretto funzionamento

del prodotto, è a carico del consumatore.

Guasto Causa possibile Rimedio

La temperatura si discosta

impostazioni iniziali.

In alcuni casi basta spegnere l'apparecchio

Se la temperatura è troppo alta, controllare

dopo qualche ora se vi è stata una

normalizzazione della temperatura.

Se la temperatura è troppo bassa, ricontrollare

la temperatura il giorno seguente.

Tutte le spie spente. Interruzione dell’energia

è scattato il dispositivo

elettrico di sicurezza;

la spina d’alimentazione non

è inserita correttamente.

Collegare la spina di alimentazione.

Controllare se vi è energia elettrica

e controllare il dispositivo elettrico

nel frigorifero è troppo

La temperatura è regolata su

valori troppo bassi.

Regolare una temperatura più alta (vedi il

capitolo «Regolare la temperatura»).

Il fondo del vano frigorifero

I convogliatori di scolo

dell’acqua di sbrinamento o il

foro di scarico sono otturati.

Pulire i convogliatori dell’acqua di sbrinamento

ed il foro di scarico (vedi «Pulire

l’apparecchio»). Figura .

nel congelatore è troppo

della porta dell’apparecchio.

Non aprire inutilmente la porta

I passaggi dell’aria

per l’areazione sono ostruiti.

Liberare le aperture.

Congelamento di grandi

quantità di alimenti freschi.

Non superare la quantità massima

L’apparecchio non raffredda,

le spie di temperatura

e l’illuminazione sono

in modalità funzionamento automatico.it

Questo apparecchio dispone

di un programma automatico di autotest

che individua cause ed inconvenienti che

possono essere eliminati solo dal

Servizio Assistenza Clienti.

ed attendere 5 minuti.

2. Accendere l’apparecchio con

il pulsante Acceso/Spento 1 ed entro

i 10 secondi seguenti mantenere

premuto per 3-5 secondi il pulsante

di regolazione temperatura 4 finché

il display della temperatura 2 non

Il programma di autotest si avvia se i

display della temperatura si

Se l’apparecchio dopo breve tempo

visualizza la temperatura regolata prima

dell’autotest, tutto è regolare.

Se la spia super lampeggia 3 per 10

secondi, è presente un

Informare il Servizio Assistenza Clienti.

passa in modalità funzionamento

autorizzato a voi vicino tramite i numeri

verdi (800…) in Internet oppure

nell’elenco del Servizio Assistenza Clienti

in dotazione all’apparecchio. Indicate

al Servizio Assistenza Clienti autorizzato

la sigla del prodotto (E-Nr.) e il numero

di fabbricazione (FD) dell’apparecchio.

Trovate questi dati sulla targhetta

d’identificazione. Figura 2

Indicando la sigla del prodotto

ed il numero di fabbricazione contribuite

ad evitarci interventi inutili. Risparmiate

così la relativa spesa.

Ordine di riparazione

e consulenza in caso di guasti

Trovate i dati di contatto di tutti i paesi

nell’accluso elenco dei centri

di assistenza clienti.

I 800-018346 Linea verde
