MANUALE UTENTE KG49EDI40 SIEMENS

it Istruzioni per l’uso

Kühl- und Gefrierkombination

Combinazione frigorifero / congelatore

Avvertenze di sicurezza e potenziale

Avvertenze per lo smaltimento 46

Osservare la temperatura ambiente

e la ventilazione del locale 47

Collegare l’apparecchio 47

Conoscere l’apparecchio 48

Regolare la temperatura 49

Funzione di allarme 50

Capacità utile totale 51

Super-raffreddamento 52

Max. capacità di congelamento 52

Congelare e conservare 53

Congelamento di alimenti freschi 53

Spegnere e mettere fuori servizio

Illuminazione (LED) 59

Risparmiare energia 59

Rumori di funzionamento 60

Eliminare piccoli guasti 61

Autotest dell’apparecchio 63

Servizio Assistenza Clienti 63

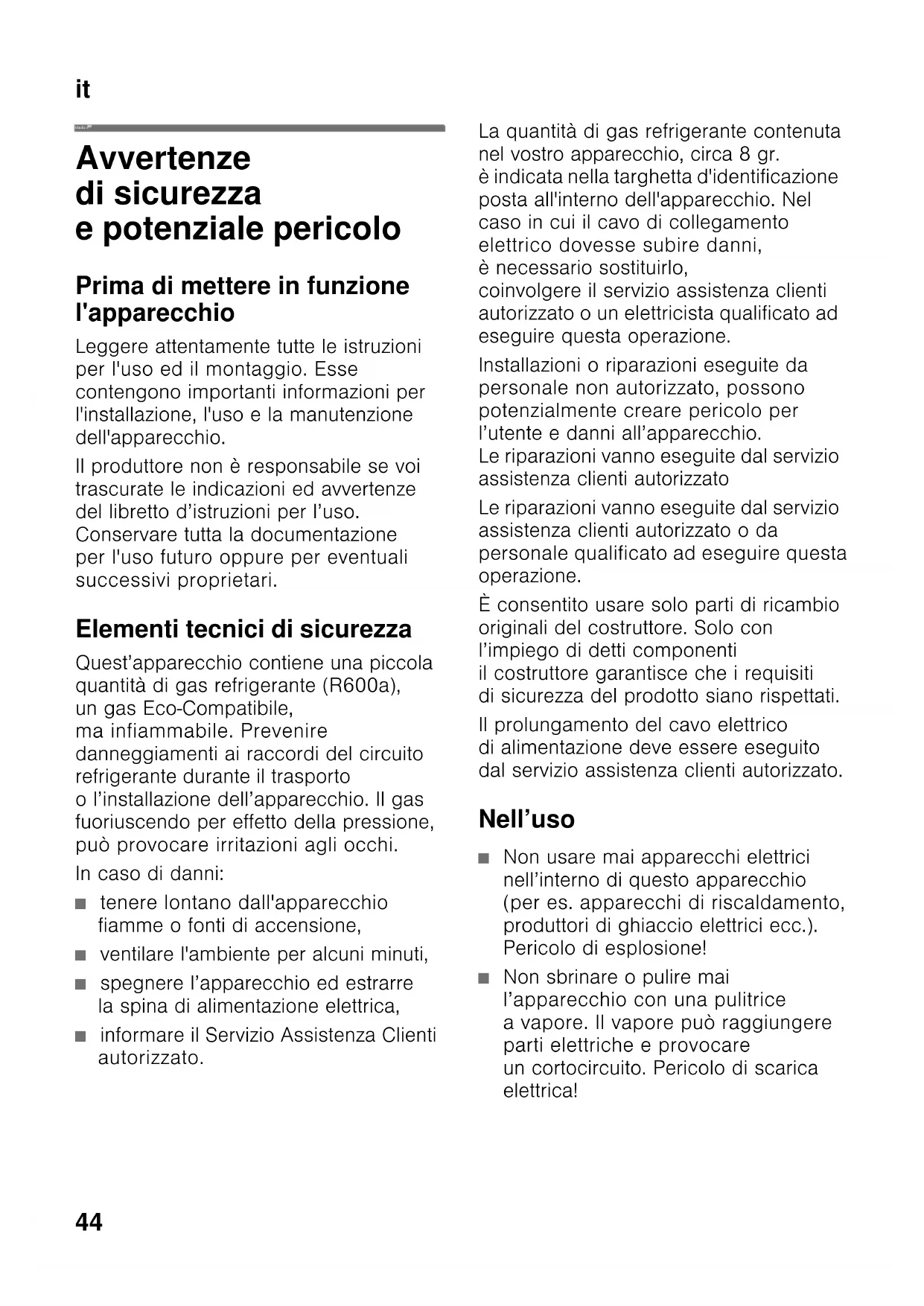

itIs truzioni per I´ uso

e potenziale pericolo

Prima di mettere in funzione

Leggere attentamente tutte le istruzioni

per l'uso ed il montaggio. Esse

contengono importanti informazioni per

l'installazione, l'uso e la manutenzione

Il produttore non è responsabile se voi

trascurate le indicazioni ed avvertenze

del libretto d’istruzioni per l’uso.

Conservare tutta la documentazione

per l'uso futuro oppure per eventuali

successivi proprietari.

Elementi tecnici di sicurezza

Quest’apparecchio contiene una piccola

quantità di gas refrigerante (R600a),

un gas Eco-Compatibile,

ma infiammabile. Prevenire

danneggiamenti ai raccordi del circuito

refrigerante durante il trasporto

o l’installazione dell’apparecchio. Il gas

fuoriuscendo per effetto della pressione,

può provocare irritazioni agli occhi.

■ tenere lontano dall'apparecchio

fiamme o fonti di accensione,

■ ventilare l'ambiente per alcuni minuti,

■ spegnere l’apparecchio ed estrarre

la spina di alimentazione elettrica,

■ informare il Servizio Assistenza Clienti

La quantità di gas refrigerante contenuta

nel vostro apparecchio, circa 8 gr.

è indicata nella targhetta d'identificazione

posta all'interno dell'apparecchio. Nel

caso in cui il cavo di collegamento

elettrico dovesse subire danni,

è necessario sostituirlo,

coinvolgere il servizio assistenza clienti

autorizzato o un elettricista qualificato ad

eseguire questa operazione.

Installazioni o riparazioni eseguite da

personale non autorizzato, possono

potenzialmente creare pericolo per

l’utente e danni all’apparecchio.

Le riparazioni vanno eseguite dal servizio

assistenza clienti autorizzato

Le riparazioni vanno eseguite dal servizio

assistenza clienti autorizzato o da

personale qualificato ad eseguire questa

È consentito usare solo parti di ricambio

originali del costruttore. Solo con

l’impiego di detti componenti

il costruttore garantisce che i requisiti

di sicurezza del prodotto siano rispettati.

Il prolungamento del cavo elettrico

di alimentazione deve essere eseguito

dal servizio assistenza clienti autorizzato.

■ Non usare mai apparecchi elettrici

nell’interno di questo apparecchio

(per es. apparecchi di riscaldamento,

produttori di ghiaccio elettrici ecc.).

Pericolo di esplosione!

■ Non sbrinare o pulire mai

l’apparecchio con una pulitrice

a vapore. Il vapore può raggiungere

parti elettriche e provocare

un cortocircuito. Pericolo di scarica

■ Non utilizzare oggetti appuntiti o affilati

per rimuovere gli strati di brina

o ghiaccio. Così facendo si possono

danneggiare i raccordi del circuito

refrigerante. Il gas fuoriuscendo sotto

effetto della pressione, può provocare

infiammazione agli occhi.

■ Non conservare nell’apparecchio

prodotti contenenti propellenti gassosi

combustibili (per es. bombolette

spray) e sostanze esplosive. Pericolo

■ Non usare impropriamente lo zoccolo,

i cassetti estraibili, le porte ecc. come

pedana d’appoggio oppure come

■ Per lo sbrinamento e la pulizia estrarre

la spina d’alimentazione o disinserire

l’interruttore di sicurezza. Evitare

di esercitare trazioni sul cordone

elelttrico, ma impugnare

correttamente la spina.

■ Conservare alcool ad alta gradazione

solo ermeticamente chiuso ed in

posizione verticale.

■ Evitare che olii o grassi imbrattino

parti plastiche o le guanizioni delle

porte. Altrimenti le parti di materiale

plastico e la guarnizione della porta

■ Non ostruire le aperture di passaggio

dell’aria di aereazione

■ L’uso di questo apparecchio

è consentito a persone (bambini

compresi) con ridotte capacità fisiche,

sensoriali o psichiche o insufficienti

conoscenze solo se sorvegliate

da una persona responsabile della

loro sicurezza o se da questa

adeguatamente istruite nell’uso

■ Non conservare nel congelatore liquidi

in bottiglia e lattine (specialmente

le bevande contenenti anidride

carbonica). Bottiglie e lattine possono

■ Non mettere in bocca alimenti

congelati appena presi dal

Pericolo di ustioni!

■ Evitare il contatto prolungato delle

mani con alimenti congelati, ghiaccio

o i raccordi dell’evaporatore ecc..

Pericolo di ustioni!

■ Non abbandonare parti

dell'imballaggio che possano essere

fonte di gioco per i bambini.

Pericolo di soffocamento causato

da scatole di cartone, fogli di plastica,

■ L'apparecchio non è un giocattolo per

■ Per apparecchi con serratura

conservare la chiave fuori

della portata dei bambini!

L’apparecchio è idoneo

■ per raffreddare e congelare alimenti,

■ per preparare ghiaccio.

Questo apparecchio è destinato all’uso

domestico privato nelle famiglie ed

all’ambiente domestico.

L’apparecchio è schermato contro

i radiodisturbi secondo la direttiva

La tenuta ermetica del circuito del freddo

è stata controllata.it

Questo prodotto è conforme alle

pertinenti norme di sicurezza

per gli apparecchi elettrici (EN 60335-2-

L'imballaggio ha protetto l'apparecchio

da eventuali danni da trasporto. Tutti

i materiali impiegati sono Eco-

Compatibili e riciclabili. Il Vostro

contributo: smaltite l'imballaggio

secondo la vigenti norme.

Chiedere informazioni circa

le piattaforme di smaltimento locale alla

propria amministrazione comunale.

di un apparecchio dismesso

Gli apparecchi dismessi dispongono

ancora di un valore residuo! Un corretto

smaltimento nel rispetto dell’ecologia,

permette di recuperare materie prime

In caso di apparecchi fuori uso

1. Estrarre la spina di alimentazione.

2. Troncare il cavo elettrico

di collegamento e rimuoverlo

unitamente alla spina.

3. Non estrarre i ripiani e i contenitori,

questo rende più difficile ai bambini

di entrare nel vano frigo

4. Vietare ai bambini di giocare con

un apparecchio dismesso. Pericolo

I frigoriferi contengono gas nel circuito

refrigerante e gas nell'isolamento.

Refrigerante e gas devono essere

smaltiti in modo appropriato. Evitare

di danneggiare i raccordi del circuito

refrigerante, durante il conferimento

dell’apparecchio alla piattaforma

Dopo il disimballo controllare

l’apparecchio per accertare eventuali

In caso di contestazioni rivolgersi

al Vs. fornitore, presso il quale

l’apparecchio è stato acquistato.

La dotazione comprende i seguenti

componenti: ■ Apparecchio■ Busta con il materiale utile al montaggio ■ Accessori (a secondo del modello)■ Istruzioni per l’uso■ Istruzioni per il montaggio■ Libretto del servizio assistenza clienti autorizzato

Questo apparecchio dispone

di contrassegno ai sensi della

direttiva europea 2002/96/CE

in materia di apparecchi elettrici

ed elettronici (Waste Electrical

and Electronic Equipment –

WEEE). Questa direttiva definisce

le norme per la raccolta

e il riciclaggio degli apparecchi

dismessi valide su tutto il territorio

dell’Unione Europea.

■ Allegato di garanzia convenzionale

■ Informazioni sul consumo energetico

e sui possibili rumori

e la ventilazione del

Temperatura ambiente

L’apparecchio è progettato per una

specifica classe climatica. In funzione

di questa, l’apparecchio può essere

usato alle seguenti temperature

La classe climatica è indicata nella

targhetta porta-dati. Figura 2

L’apparecchio è perfettamente efficiente

nei limiti di temperatura ambiente della

classe climatica indicata. Se un

apparecchio della classe climatica SN

viene messo in funzione a temperature

ambiente inferiori, possono essere

esclusi danni all’apparecchio fino ad una

temperatura di +5 °C.

L’aria sulla parete posteriore

dell’apparecchio si riscalda. L’aria

riscaldata deve poter defluire

liberamente. Altrimenti il refrigeratore

deve lavorare di più. Questo aumenta

il consumo di energia elettrica. Perciò:

evitare assolutamente di coprire o di

ostruire le aperture di afflusso e deflusso

Dopo avere posizionato l’apparecchio,

attendere circa 1 ore prima di metterlo

in funzione, questo assicura che l’olio

lubrificante si raccolga nella parte bassa

del motore e non penetri nel circuito

Pulire l’interno dell’apparecchio prima

di attivarne la funzione (vedi capitolo

«Pulizia dell’apparecchio»).

Allacciamento elettrico

La presa elettrica deve essere vicino

all’apparecchio ed accessibile anche

ad installazione avvenuta

L’apparecchio è conforme alla classe

d’isolamento I. Collegare l’apparecchio

a tensione alternata di 220–240 V/

50 Hz utilizzando una presa elettrica

dotata di connettore di messa a terra.

La presa deve essere protetta con

dispositivo elettrico di sicurezza da 10–

Per apparecchi, che vengono impiegati

in paesi non europei, controllare

se la tensione indicata corrisponda

ai valori della locale rete elettrica. Questi

dati sono riportati nella targhetta porta-

I nostri apparecchi possono essere

collegati ad un inverter sinusoidale

Gli inverter di rete vengono utilizzati

in abbinamento a impianti fotovoltaici

e collegati direttamente alla rete elettrica

pubblica. Usare inverter sinusoidali nel

caso di soluzioni speciali

(es. imbarcazioni oppure nelle baite

in montagna), laddove non sia

disponibile un collegamento elettrico

diretto alla rete pubblica.

Svolgere l’ultima pagina con le figure.

Questo libretto d’istruzioni per l’uso

è valido per vari modelli,

pertanto le dotazioni possono variare.

Nelle illustrazioni sono possibili

1-9 Elementi di comando

10 Illuminazione (LED)

11 Ripiano di vetro nel frigorifero

12 Contenitore chiller

13 Cassetto per verdure

14 Scomparto per burro e formaggio

15 Balconcino della porta «EasyLift»

16 Ripiano per bottiglie grandi

17 Cassetto surgelati (piccolo)

18 Ripiano di vetro nel congelatore

19 Cassetto surgelati (grande)

20 Scarico acqua di sbrinamento

21 Piedini regolabili

Serve per accendere e spegnere

l’intero apparecchio.

2 Pulsante «Super» (congelatore)

Dispositivo per attivare

o disattivare il super-

3 Pulsanti di regolazione

temperatura del congelatore

Con questi pulsanti si regola

la temperatura del congelatore.

4 Indicatore temperatura

I numeri corrispondono alle

temperature del congelatore

5 Pulsante di allarme

Serve per disattivare il segnale

acustico di allarme (vedi capitolo

«Funzione di allarme»).it

con il pulsante Acceso/Spento 1.

Viene emesso un segnale acustico,

il display della temperatura 4

lampeggia ed il pulsante di allarme 5

2. Il segnale acustico viene disattivato,

premendo il pulsante di allarme 5.

L’apparecchio inizia a raffreddare.

Quando la porta è aperta

l’illuminazione è accesa.

All’origine sono consigliate le seguenti

■ Frigorifero: +4 °C

■ Congelatore: -18 °C Istruzioni per il funzionamento

■ Dopo l’accensione possono

trascorrere diverse ore prima

che le temperature regolate vengano

Prima di questo tempo non introdurre

alimenti nell’apparecchio.

■ Il lato anteriore dell’apparecchio è in

parte leggermente riscaldato, questo

impedisce la formazione di condensa

nella zona della guarnizione

■ Se la porta del congelatore resiste ad

una nuova apertura subito dopo

averla chiusa, attendere un attimo

finché la depressione interna

formatasi non si è compensata.

La temperatura può essere regolata

Premere ripetutamente il pulsante

di regolazione temperatura 7 finché non

è viene raggiunta la temperatura del

frigorifero desiderata.

L’ultimo valore regolato viene

memorizzato. La temperatura regolata

è visualizzata nel display della

Serve per attivare e disattivare

la modalità vacanza (vedi

il capitolo Modo vacanza).

7 Pulsanti di regolazione

temperatura del frigorifero

Con questi pulsanti si regola la

temperatura del frigorifero.

8 Indicatore temperatura

I numeri corrispondono alle

9 Pulsante «super» Frigorifero

Dispositivo per attivare

o disattivare il super-

La temperatura può essere regolata da -

Premere ripetutamente il pulsante

di regolazione temperatura 3 finché non

è regolata la temperatura

del congelatore desiderata.

L’ultimo valore regolato viene

memorizzato. La temperatura regolata

viene visualizzata nel display 4.

In caso di assenza prolungata si può

commutare l’apparecchio nel modo

Vacanza, per il risparmio energetico.

La temperatura del frigorifero viene

commutata automaticamente a +14 °C.

In questo periodo non immettere alimenti

Accendere e spegnere

Premere il pulsante Holiday 6.

Quando la modalità vacanza è attivata,

il pulsante si accende ed il display

temperatura del frigorifero 8 non indica

Un segnale acustico di allarme può

essere emesso nei casi seguenti.

L’allarme porta si attiva se la porta

del frigorifero è aperta per oltre

un minuto. Chiudendo la porta il segnale

acustico si disattiva.

L’allarme temperatura si attiva se

la temperatura nel vano del congelatore

è troppo alta e gli alimenti congelati

Premendo il pulsante di allarme 5,

il display della temperatura 4 indica per

cinque secondi la temperatura più alta

raggiunta nel congelatore.

Questo valore viene poi cancellato.

Il display della temperatura del

congelatore 4 indica, senza

intermittenza, la temperatura impostata

Iniziando da questo momento

la massima temperatura viene di nuovo

rilevata e memorizzata.

Attivazione del segnale acustico

di allarme senza che questo costituisca

pericolo per gli alimenti congelati:

■ alla prima messa in funzione

■ all’introduzione di grandi quantità

di alimenti freschi,

■ quando si tiene la porta del

congelatore aperta troppo a lungo.

Non ricongelare gli alimenti parzialmente

o completamente decongelati. Questi

possono essere di nuovo congelati solo

dopo avere preparato (mediante

qualsiasi tipo di cottura) pietanze pronte

Non utilizzare più interamente la durata

max. di conservazione.

Disattivare l’allarme

Premere il tasto di allarme 5 per

disattivare il segnale acustico.it

Capacità utile totale

I dati di volume utile sono indicati sulla

targhetta d'identificazione

dell'apparecchio. Figura 2

Sfruttare interamente il volume

Per sistemare la quantità massima

di surgelati, tutte le parti dell’attrezzatura

interna possono essere rimosse. Gli

alimenti possono essere accatastati

direttamente sui ripiani e sul fondo del

Rimozione degli accessori

Estrarre i cassetti surgelati fino

all'arresto, sollevarli avanti ed estrarli.

Il frigorifero è il vano di conservazione

ideale per alimenti pronti, prodotti da

forno, conserve, latte condensato,

formaggi, frutta fresca, verdura e frutti

Tenere presente nella

Sistemare gli alimenti ben confezionati

oppure coperti. Aroma, colore

e freschezza sono salvaguardati. Inoltre

si evitano passaggi di aromi o alterazioni

del colore di contenitori plastici.

Evitare che gli alimenti vengano

a contatto con la parete di fondo. In tal

caso la circolazione dell’aria viene

Durante il funzionamento attivo,

le confezioni degli alimenti possono

attaccarsi alla parete di fondo.

Considerare le zone più fredde

La circolazione dell’aria nel frigorifero,

genera delle zone con temperature

■ La zona più fredda

è nell’interno del frigorifero lungo

la parete posteriore e nel contenitore

Conservare nelle zone più fredde gli

insaccati di carne, carne).

è nella parte più alta della porta.

Conservare nella zona meno fredda

per es. formaggio e burro.

Il formaggio conserva così il suo

aroma e il burro si mantiene

Super-raffreddamento

Durante il super-raffreddamento il vano

frigorifero viene raffreddato quanto più

possibile per ca. 15 ore. In seguito viene

regolato automaticamente alla

temperatura impostata prima del super-

Inserire il super-raffreddamento per es.

■ prima d’introdurre grandi quantità

■ per il raffreddamento rapido

Con il super-raffredamento del frigo

attivo, i rumori determinati dal

funzionamento saranno maggiori.

Accendere e spegnere

Premere il pulsante super del

Il pulsante è acceso quando il super-

raffredamento è inserito.

Usare il congelatore

■ Per conservare alimenti surgelati.

■ Per produrre cubetti di ghiaccio.

■ Per il congelamento di alimenti.

Attenzione che la porta del congelatore

sia chiusa correttamente! Se la porta è

aperta gli alimenti surgelati si

scongelano. Il congelatore forma molto

ghiaccio. Inoltre: spreco di energia

a causa di alto consumo di corrente

Indicazioni sulla max. possibilità

di congelamento in 24 ore sono riportate

sulla targhetta d’identificazione. Figura 

Condizioni per la max. capacità

■ Prima di introdurre prodotti freschi

inserire il super congelamento (vedi il

capitolo «Super congelamento»).

■ Rimozione degli accessori

Accumulare gli alimenti direttamente

sui ripiani e sul fondo del congelatore.

■ Congelare le quantità più grandi di

alimenti preferibilmente nello

scomparto superiore. Qui essi

vengono congelati molto rapidamente

e perciò anche salvaguardandone

■ Congelare gli alimenti freschi

possibilmente vicino alle pareti laterali.it

Acquisto di alimenti surgelati

■ La confezione non deve essere

■ Rispettare la data di conservazione.

■ La temperatura nell’espositore-

congelatore di vendita deve essere

■ Trasportare gli alimenti surgelati

possibilmente in una borsa termica

e conservarli poi al più presto

possibile nel congelatore.

Congelare gli alimenti

■ Per il congelamento utilizzare solo

alimenti freschi ed integri.

■ Non mettere gli alimenti da congelare

in contatto con quelli congelati.

■ Conservare gli alimenti in confezioni

ermetiche, per evitare che perdano

il loro gusto o possano essiccarsi.

Conservazione degli alimenti

Per garantire la perfetta circolazione

dell’aria, introdurre il cassetto surgelati

Per conservare una grande quantità

di alimenti, è possibile collocarli

direttamente sui ripiani di vetro e sul

fondo del congelatore.

1. A tal fine estrarre tutti i cassetti

Per il congelamento utilizzare solo

alimenti freschi ed integri.

Per conservare al meglio valore nutritivo,

aroma e colore, sbollentare la verdura

prima di congelarla. Non è necessario

sbollentare melanzane, peperoni,

zucchine ed asparagi.

In libreria sono reperibili pubblicazioni

sul congelamento e la sbollentatura.

Non mettere gli alimenti da congelare

in contatto con quelli congelati.

■ Sono idonei per il congelamento:

Prodotti da forno, pesce e frutti di

mare, carne, selvaggina, pollame,

verdura, frutta, erbe aromatiche, uova

senza guscio, latticini, come

formaggio, burro e ricotta, pietanze

pronte e residui vivande, come

minestre, piatti unici, carne e pesce

cotti a fuoco lento, vivande di patate,

sformati e dolciumi.

■ Non sono idonei per il congelamento:

Tipi di ortaggi, che solitamente si

consumano crudi, come insalate in

foglia o ravanelli, uova nel guscio, uva,

mele intere, pere e pesche, uova

sode, yogurt, latte cagliato, panna

acida, crème fraîche e maionese.

Confezionamento di alimenti

Conservare gli alimenti in confezioni

ermetiche, per evitare che perdano

il loro gusto o possano essiccarsi.

1. Introdurre l’alimento nella confezione.

2. Fare uscire l’aria.it

3. Chiudere la confezione

4. Scrivere sulla confezione il contenuto

e la data di congelamento.

Sono idonei per il confezionamento:

fogli di plastica, fogli tubolari

di polietilene, fogli di alluminio,

contenitori per surgelati.

Questi prodotti sono in vendita

nel commercio specializzato.

per il confezionamento:

carta per imballaggio, carta pergamena,

cellofan, sacchetti per rifiuti e sacchetti

Sono idonei per chiudere le confezioni:

anelli di gomma, clip di plastica, fili

per legare, nastri adesivi resistenti

I sacchetti ed i fogli tubolari di polietilene

possono essere saldati con un saldatore

per fogli di plastica.

Durata di conservazione dei

La durata di conservazione dipende dal

Ad una di temperatura di -18 °C:

■ Pesce, salsiccia, pietanze pronte,

Per conservare vitamine, valori nutritivi,

aspetto e gusto, gli alimenti devono

essere congelati completamente, anche

nell’interno, nel tempo più breve

Per evitare un indesiderato aumento

della temperatura, inserire il super-

congelamento alcune ore prima di

introdurre alimenti freschi.

In linea di massima sono sufficenti 4-

Dopo l’inserimento l’apparecchio

funziona costantemente, nel congelatore

si raggiunge una temperatura molto

Se si vuole utilizzare la max. possibilità di

congelamento, il super-congelamento

deve essere attivato 24 ore prima di

introdurre gli alimenti freschi.

Le quantità di alimenti più piccole (fino

ad 2 kg) possono essere congelate

senza super-congelamento.

Con il super-congelamento inserito,

maggiori sono i rumori di funzionamento.

Accendere e spegnere

Premere il pulsante «super» 2.

Quando il super-congelamento è inserito

il pulsante è acceso.

Dopo 2½ giorni il super-congelamento

si disinserisce automaticamente.it

Decongelare surgelati

A seconda del genere e dell’uso,

utilizzare una delle seguenti possibilità:

■ a temperatura ambiente

■ nel forno elettrico, con/senza ventola

■ nel forno a microonde

Non ricongelare gli alimenti parzialmente

o completamente decongelati. Questi

possono essere di nuovo congelati solo

dopo avere preparato (mediante

qualsiasi tipo di cottura) pietanze pronte

Non utilizzare più la durata max.

(non in tutti i modelli)

I ripiani interni possono essere spostati

secono la necessità: A tal fine tirare il

ripiano verso l’esterno, sollevarlo avanti

Balconcino della porta

regolabile «EasyLift»

Il ripiano può essere spostato all’altezza

desiderata senza necessità di estrarlo.

Per spostare in basso il balconcino,

premere contemporaneamente i due

pulsanti laterali. Il sollevamento può

essere effettuato senza premere

Le temperature nel vano chiller sono più

basse rispetto al vano frigorifero.

Possono comparire anche temperature

Ideale per la conservazione di pesce,

carne e salsiccia. Non è idoneo

per insalate, verdura e prodotti sensibili

Cassetto per verdure con

regolatore di umidità

Per creare il clima di conservazione

ottimale per verdura, insalata e frutta,

a seconda della quantità conservata, dal

cassetto verdura si può regolare il tasi

di umidità dell’aria.

Piccole quantità di alimenti –

Far scorrere il regolatore verso destra.

Grandi quantità di alimenti –

Far scorrere il regolatore verso sinistra.

Inserto del cassetto verdura

L’inserto può essere estratto.it

Se necessario, il ripiano può essere

abbassato: tirare il ripiano in avanti,

abbassarlo e spingerlo all’indietro.

È idoneo per conservare alimenti

Il ferma bottiglie impedisce la caduta

delle bottiglie durante l’apertura

o la chiusura della porta.

Cassetto surgelati (grande)

Per conservare surgelati di grandi

dimensioni, come ad es. tacchini, anatre

La piastra di separazione (se disponibile)

non può essere estratta.

Accumulatori del freddo

il riscaldamento degli alimenti conservati

in caso d’interruzione dell’energia

elettrica o di guasto. Il periodo

di conservazione più lungo si raggiunge

in tal caso disponendo l’accumulatore

nello scomparto superiore, direttamente

L’accumulatore del freddo può essere

estratto anche per raffreddare

temporaneamente alimenti, per es.

Vaschetta per ghiaccio

1. Riempire la vaschetta del ghiaccio

per ¾ con acqua e inserirla

2. Staccare la vaschetta del ghiaccio

eventualmente attaccata solo con un

oggetto non acuminato (manico

3. Per staccare i cubetti di ghiaccio

mettere brevemente la vaschetta sotto

acqua corrente oppure torcerla

(non in tutti i modelli)

Con il controllo della temperatura «OK»

possono essere rilevate temperature

inferiori a +4 °C. Ridurre gradualmente

la temperatura, se l’adesivo

termosensibile non visualizza «OK».

Alla messa in funzione dell’apparecchio

per raggiungere la temperatura possono

essere necessarie fino a 12 ore.

Corretta regolazioneit

Spegnere l'apparecchio

Premere il pulsante Acceso/Spento 1.

Il display della temperatura si spegne

e il gruppo refrigerante si ferma.

Mettere fuori servizio

Quando non si usa l'apparecchio per

1. Spegnere l’apparecchio.

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico

3. Pulire l’apparecchio.

4. Lasciare aperta la porta

Lo sbrinamento è automatico.

L’acqua di sbrinamento defluisce,

attraverso i convogliatori e il foro

di scarico, verso la vaschetta

di evaporazione dell’apparecchio.

Per evitare che gli alimenti si scongelino,

anche parzialmente, il congelator non

sbrina automaticamente. Uno spesso

strato di ghiaccio impedisce il passaggio

del freddo ai prodotti congelati

ed aumenta il consumo di corrente

elettrica. Eliminare regolarmente lo strato

Non raschiare lo strato di brina oppure

il ghiaccio con un coltello o con un

oggetto acuminato. Così

facendo si possono danneggiare

i raccordi del circuito refrigerante. Il gas

fuoriuscendo sotto effetto

della pressione, può provocare

infiammazione agli occhi.

Procedere come segue:

Inserire il super-congelamento ca. 4 ore

prima dello sbrinamento, per portare gli

alimenti ad una temperatura molto bassa

e poterli così conservare più a lungo

a temperatura ambiente.

1. Per lo sbrinamento spegnere

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico

3. Conservare i cassetti surgelati con gli

alimenti in un luogo fresco. Disporre

sugli alimenti gli accumulatori

del freddo (se disponibili).

4. Aprire lo scarico dell’acqua di

sbrinamento. Figura .it

5. Per raccogliere l’acqua di

sbrinamento si può utilizzare il

balconcino per bottiglie grandi. A tal

fine estrarre il balconcino per bottiglie

grandi (vedi il capitolo Pulire

l’apparecchio) e metterlo sotto lo

scarico dell’acqua di sbrinamento

6. Per accelerare lo sbrinamento,

mettere nell’apparecchio due pentole

con acqua bollente ciascuna su

7. Dopo lo sbrinamento, vuotare l’acqua

raccolta. Raccogliere con una spugna

l’acqua di sbrinamento residua

sul fondo del congelatore.

8. Chiudere lo scarico dell’acqua di

9. Inserire di nuovo nella porta il

balconcino per bottiglie grandi.

10.Dopo lo sbrinamento collegare ed

accendere di nuovo l’apparecchio.

■ Per la pulizia non utilizzare prodotti

abrasivi, solventi o acidi.

■ Non usare spugne abrasive o spugne

Sulle superfici metalliche potrebbe

formarsi macchie da corrosione.

■ Non lavare mai in lavastoviglie i ripiani

Questi elementi si possono

Procedere come segue:

1. Prima di iniziare la pulizia spegnere

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico

3. Estrarre i prodotti congelati e tenerli

al fresco. Disporre sugli alimenti gli

4. Pulire l’apparecchio con un panno

morbido e acqua tiepida leggermente

saponata. Evitare che l’acqua penetri

nell’unità di illuminazione.

5. Lavare la guarnizione della porta solo

con acqua ed asciugarla con cura.

6. Dopo la pulizia: ricollegare

ed accendere l’apparecchio.

7. Introdurre di nuovo i cibi congelati.

Per la pulizia tutte le parti mobili

dell’apparecchio possono essere

Estrarre i ripiani di vetro

Sollevare il ripiani di vetro, tirarli

in avanti, abbassarli e ruotarli

Pannello dello scarico dell’acqua di

Per pulire il convogliatore dell’acqua

di sbrinamento staccare il ripiano

di vetro sopra il cassetto verdura,

figura 1/13, dal pannello dello scarico

dell’acqua di sbrinamento.

Rimuovere il ripiano di vetro, sollevare

il pannello dello scarico dell’acqua

di sbrinamento ed estrarlo. Figura /it

Per fare defluire l’acqua di sbrinamento,

pulire regolarmente il convogliatore di

scolo dell’acqua di sbrinamento ed il

foro di scarico con bastoncini cotonati o

Estrarre i contenitori fino all’arresto,

sollevarli avanti ed estrarli.

Cassetto per verdure

Il pannello anteriore del cassetto verdura

può essere rimosso per la pulizia.

Premere consecutivamente i pulsanti

laterali e ciò facendo rimuovere

il pannello del cassetto verdura.

Rimozione dei balconcini dalla porta

Sollevare ed estrarre i balconcini.

Nel caso che si avvertano odori

1. Accendere l’apparecchio con il

2. Estrarre tutti gli alimenti

3. Pulire l’interno dell’apparecchio (vedi

capitolo «Pulizia dell’apparecchio»).

4. Pulire tutte le confezioni.

5. Per impedire la formazione di odore,

confezionare ermeticamente gli

alimenti che emanano forte odore.

6. Accendere di nuovo l’apparecchio.

7. Sistemare gli alimenti.

8. Dopo 24 ore controllare se

si è di nuovo sviluppato odore.

L’apparecchio è dotato

di un’illuminazione a LED esente

Riparazioni a questa illuminazione deve

essere eseguite solo dal Servizio

Assistenza Clienti autorizzato.

■ Installare l’apparecchio

un in ambiente asciutto ventilabile.

L’apparecchio non deve essere

esposto direttamente al sole o vicino

ad una fonte di calore (per es.

Altrimenti usare un pannello isolante.

■ Lasciare raffreddare gli alimenti

e le bevande, se caldi, prima

di introdurli nell’apparecchio.

■ Per scongelare un alimento surgelato

metterlo nel frigorifero, si utilizza così il

freddo del surgelato per il

raffreddamento degli alimenti.

■ Sbrinare regolarmente lo strato

di brina nel congelatore.

Uno spesso strato di ghiaccio

impedisce il passaggio del freddo agli

alimenti congelati ed aumenta

il consumo d’energia elettrica.

■ Aprire la porta dell’apparecchio

il tempo più breve possibile.

■ Per evitare un consumo eccessivo

di energia elettrica, la zona del motore

dell’apparecchio dovrebbe essere

pulita saltuariamente.it

Per evitare sprechi di energia,

applicare i distanziatori dal muro (vedi

Istruzioni per il montaggio). Una

minore distanza dal muro non influisce

sulla funzionalità dell’apparecchio.

Può tuttavia causare una piccola

variazione di assorbimento di energia.

Motori in funzione (ad es. gruppi

frigoriferi, ventilatore).

Gorgoglìo, scroscio o fruscìo

Derivano dal gas refrigerante, che circola

nei i raccordi del circuito refrigerante.

Motore, interruttori ed elettrovalvole

s'inseriscono/disinseriscono.

L'apparecchio non è correttamente

Livellare l'apparecchio con una livella

a bolla d'aria. A tal fine utilizzare i piedini

a vite o inserire uno spessore.

L'apparecchio è in contatto laterale

Allontanare l'apparecchio dai mobili

o apparecchi con i quali è in contatto.

I contenitori o i ripiani traballano o non

sono correttamente inseriti

Controllare le parti estraibili

ed eventualmente inserirle di nuovo

Eliminare piccoli guasti

Prima di rivolgersi al customer service:

provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti

L’intervento del Servizio Assistenza Clienti in caso di corretto funzionamento

del prodotto, è a carico del consumatore.

Guasto Causa possibile Rimedio

impostazioni iniziali.

In alcuni casi basta spegnere

l'apparecchio per 5 minuti.

Se la temperatura è troppo alta,

controllare dopo qualche ora

se vi è stata una normalizzazione

Se la temperatura è troppo bassa,

ricontrollare la temperatura il giorno

Tutte le spie spente. Interruzione

dell’energia elettrica;

è scattato il dispositivo

elettrico di sicurezza;

Collegare la spina di alimentazione.

Controllare se vi è energia elettrica

e controllare il dispositivo elettrico

Il sistema elettronico

Rivolgersi al Servizio Tecnico Clienti.it

Störung Mögliche Ursache Abhilfe

Emissione del segnale

acustico, il pulsante

di allarme è acceso.

Per disattivare il segnale acustico,

premere il pulsante di allarme 5.

per l’areazione sono

Provvedere a liberare le bocchette

di passaggio dell’aria.

troppi alimenti freschi

Non superare la quantità massima

Eliminato il guasto, la spia allarme

si spegne dopo qualche tempo.

Il display temperatura

lampeggia, figura 2/4

Emissione del segnale

Il pulsante di allarme

è acceso. Figura 2/5

Per disattivare il segnale acustico,

premere il pulsante di allarme 5.

per l’areazione sono

Provvedere a liberare le bocchette

di passaggio dell’aria.

troppi alimenti freschi

Non superare la quantità massima

Eliminato il guasto, la spia allarme

si spegne dopo qualche tempo.

Il display temperatura

lampeggia, figura 2/4.

nel congelatore, causa

oltre ai livelli ammessi.

Premendo il pulsante di allarme 5 si

disattiva l’intermittenza del display

temperatura. Figura 2/4

Il display della temperatura indica

per 5 secondi la temperatura più

alta raggiunta nel congelatore.

e l’illuminazione sono

«dimostrativo» è attivo.

Mantenere premuto il pulsante

alarm 2/5 10 secondi, finché non

viene emesso un segnale acustico

Dopo qualche tempo controllare

Questo apparecchio dispone

di un programma automatico di autotest

che individua cause ed inconvenienti che

possono essere eliminati solo dal

Servizio Assistenza Clienti.

1. Spegnere l’apparecchio ed attendere

2. Accendere l’apparecchio ed entro

i 10 secondi seguenti mantenere

premuto per 3-5 secondi il pulsante

super, figura /2, finché non viene

emesso un segnale acustico.

Il programma di autodiagnosi

Durante l'autotest viene emesso un

lungo segnale acustico.

Alla fine dell'autotest, se viene emesso

un doppio segnale acustico

l'apparecchio funziona correttamente.

Se il pulsante super lampeggia per

10 secondi e vengono emessi 5 segnali

acustici, si tratta di un malfunzionamento.

Informare il Servizio Assistenza Clienti.

Terminare l’autotest

passa in modalità funzionamento

autorizzato a voi vicino tramite i numeri

verdi (800…) in Internet oppure

nell’elenco del Servizio Assistenza Clienti

in dotazione all’apparecchio. Indicate

al Servizio Assistenza Clienti autorizzato

la sigla del prodotto (E-Nr.) e il numero

di fabbricazione (FD) dell’apparecchio.

Trovate questi dati sulla targhetta

d’identificazione. Figura 

Indicando la sigla del prodotto

ed il numero di fabbricazione contribuite

ad evitarci interventi inutili. Risparmiate

così la relativa spesa.

Ordine di riparazione

e consulenza in caso di guasti

Trovate i dati di contatto di tutti i paesi

nell’accluso elenco dei centri

di assistenza clienti.

I 800-018346 Linea verde
