BEDIENUNGSANLEITUNG KG36U199 SIEMENS

220-240V A B Cde Inhaltsverzeichnis

Hinweise zur Entsorgung und Sicherheit 4, 5

Umgebungstemperatur beachten 5

Gerät kennenlernen 7–9

Einschalten und Temperaturwahl 9, 10

Ausschalten, Gerät stillegen 10

Lebensmittel einordnen 11, 12

Gefrieren und Lagern 12-14

Hinweise zu Betriebsgeräuschen 16

Kleine Störungen selbst beheben 17, 18

Änderungen vorbehalten

Siemens-Electrogeräte GmbH Carl-Wery-Str. 34,

81739 München 9000049051 de/en/fr/it/nl/es/pt/tr (8501)4

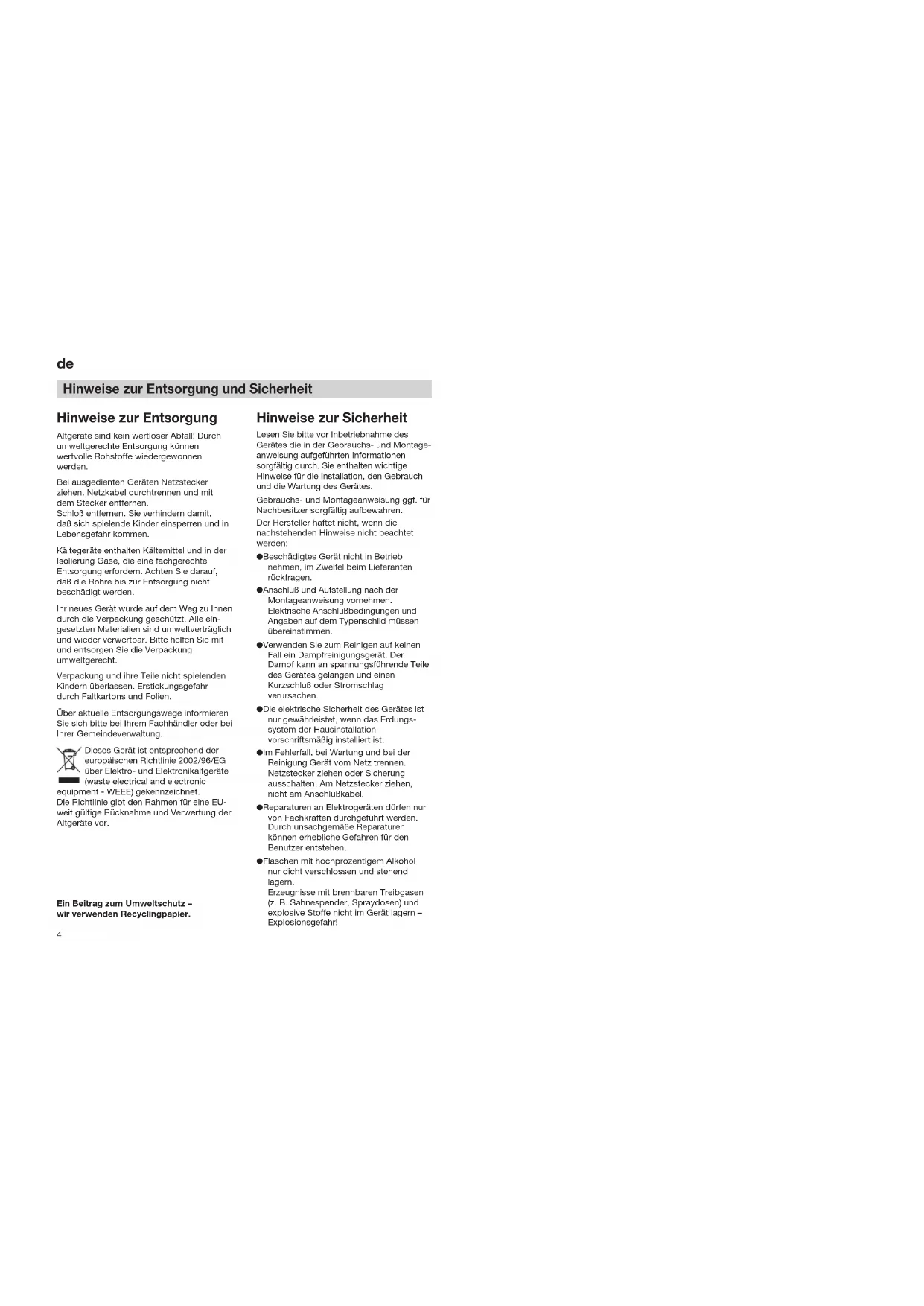

Hinweise zur Entsorgung und Sicherheit

Hinweise zur Entsorgung

Altgeräte sind kein wertloser Abfall! Durch

umweltgerechte Entsorgung können

wertvolle Rohstoffe wiedergewonnen

Bei ausgedienten Geräten Netzstecker

ziehen. Netzkabel durchtrennen und mit

dem Stecker entfernen.

Schloß entfernen. Sie verhindern damit,

daß sich spielende Kinder einsperren und in

Lebensgefahr kommen.

Kältegeräte enthalten Kältemittel und in der

Isolierung Gase, die eine fachgerechte

Entsorgung erfordern. Achten Sie darauf,

daß die Rohre bis zur Entsorgung nicht

Ihr neues Gerät wurde auf dem Weg zu Ihnen

durch die Verpackung geschützt. Alle ein-

gesetzten Materialien sind umweltverträglich

und wieder verwertbar. Bitte helfen Sie mit

und entsorgen Sie die Verpackung

Verpackung und ihre Teile nicht spielenden

Kindern überlassen. Erstickungsgefahr

durch Faltkartons und Folien.

Über aktuelle Entsorgungswege informieren

Sie sich bitte bei Ihrem Fachhändler oder bei

Ihrer Gemeindeverwaltung.

Dieses Gerät ist entsprechend der

europäischen Richtlinie 2002/96/EG

über Elektro- und Elektronikaltgeräte

(waste electrical and electronic

equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-

weit gültige Rücknahme und Verwertung der

Ein Beitrag zum Umweltschutz –

wir verwenden Recyclingpapier.

Hinweise zur Sicherheit

Lesen Sie bitte vor Inbetriebnahme des

Gerätes die in der Gebrauchs- und Montage-

anweisung aufgeführten Informationen

sorgfältig durch. Sie enthalten wichtige

Hinweise für die Installation, den Gebrauch

und die Wartung des Gerätes.

Gebrauchs- und Montageanweisung ggf. für

Nachbesitzer sorgfältig aufbewahren.

Der Hersteller haftet nicht, wenn die

nachstehenden Hinweise nicht beachtet

l Beschädigtes Gerät nicht in Betrieb

nehmen, im Zweifel beim Lieferanten

l Anschluß und Aufstellung nach der

Montageanweisung vornehmen.

Elektrische Anschlußbedingungen und

Angaben auf dem Typenschild müssen

l Verwenden Sie zum Reinigen auf keinen

Fall ein Dampfreinigungsgerät. Der

Dampf kann an spannungsführende Teile

des Gerätes gelangen und einen

Kurzschluß oder Stromschlag

l Die elektrische Sicherheit des Gerätes ist

nur gewährleistet, wenn das Erdungs-

system der Hausinstallation

vorschriftsmäßig installiert ist.

l Im Fehlerfall, bei Wartung und bei der

Reinigung Gerät vom Netz trennen.

Netzstecker ziehen oder Sicherung

ausschalten. Am Netzstecker ziehen,

nicht am Anschlußkabel.

l Reparaturen an Elektrogeräten dürfen nur

von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen

können erhebliche Gefahren für den

l Flaschen mit hochprozentigem Alkohol

nur dicht verschlossen und stehend

Erzeugnisse mit brennbaren Treibgasen

(z. B. Sahnespender, Spraydosen) und

explosive Stoffe nicht im Gerät lagern –

Explosionsgefahr!Gerät aufstellen

Das Gerät eignet sich zum Kühlen und

Gefrieren von Lebensmitteln und zur Eis-

Es ist für die Verwendung im Haushalt

Bei Einsatz im gewerblichen Bereich sind die

für das Gewerbe gültigen Bestimmungen zu

Es entspricht der Unfallverhütungsvorschrift

für Kälteanlagen (VBG 20).

Es entspricht den einschlägigen

Sicherheitsbestimmungen für Elektrogeräte.

Der Kältekreislauf ist auf Dichtheit geprüft.

Abhängig von der „Klimaklasse“ (siehe

Typenschild) kann Ihr Gerät bei folgenden

Umgebungstemperaturen betrieben werden:

(Das Typenschild befindet sich links unten

Klimaklasse Umgebungstemperatur

SN +10 °C bis 32 °C N +16 °C bis 32 °C ST +18 °C bis 38 °C T +18 °C bis 43 °C Beim Unterschreiten des

Umgebungstemperaturbereiches wird es im

Kühlraum zu kalt, beim Überschreiten im

Gefrierraum zu warm.

Sinkt die Umgebungstemperatur unter die

eingestellte Temperatur im Kühlraum ab,

wird der Kühlraum genauso kalt wie die

Umgebungstemperatur.

Bei Umgebungstemperaturen unter +10 °C

kann es zu Störungen beim

vollautomatischen Abtauen kommen.

l Flüssigkeit in Flaschen und Dosen, im

besonderen kohlensäurehaltige Getränke,

nicht im Gefrierraum lagern. Flaschen

l Be- und Entlüftungsöffnungen für das

Gerät nicht abdecken oder zustellen.

l Sockel, Auszüge, Türen usw. nicht als

Trittbrett oder zum Abstützen miß-

l Kinder nicht mit dem Gerät spielen

l Bei Gerät mit Schloß, Schlüssel außer

Reichweite von Kindern aufbewahren.

l Eis am Stiel und Eiswürfel nicht direkt

vom Gefrierraum in den Mund nehmen

(Verbrennungsgefahr durch sehr tiefe

l Gefriergut nicht mit nassen Händen

berühren, die Hände könnten daran

l ACHTUNG: Die Lüftungsöffnungen im

Gehäuse des Geräts bzw. am

Einbaugerät immer freihalten.

l ACHTUNG: Die Leitungen des

Kühlkreislaufs nicht beschädigen.

l ACHTUNG: Keine Elektrogeräte in den

Lebensmittelfächern des Geräts

verwenden, soweit es nicht einem vom

Hersteller empfohlenen Typ entspricht.

Dieses Gerät enthält in

geringer Menge das Kältemittel

Isobutan (R 600a), ein Naturgas

Umweltverträglichkeit aber brennbar.

Beim Transportieren und Aufstellen des

Gerätes darauf achten, daß keine Teile

des Kältemittelkreislaufes beschädigt

werden. Bei Bechädigungen offenes

Feuer oder Zündquellen vermeiden und

den Raum, in dem das Gerät steht, für

einige Minuten durchlüften

Warnung: Zum Beschleunigen der

Abtauung keine anderen mechanischen

Einrichtungen oder sonstige künstlichen

Hilfsmittel als die vom Hersteller

empfohlenen benutzen.

Als Aufstellort eignet sich ein trockener,

belüftbarer Raum. Der Aufstellplatz sollte

nicht direkter Sonneneinstrahlung

ausgesetzt und nicht in der Nähe einer

Wärmequelle wie Herd, Heizkörper etc. sein.

Wenn das Aufstellen neben einer

Wärmequelle unvermeidbar ist, verwenden

Sie eine geeignete Isolierplatte oder halten

Sie folgende Mindestabstände zur

Zu Elektroherden 3 cm.

Zu Öl- oder Kohleanstellherden 30 cm.

Beim Aufstellen neben einem anderen Kühl-

oder Gefriergerät ist ein seitlicher Mindest-

abstand von 2 cm erforderlich, um

Schwitzwasserbildung zu vermeiden.

Das Gerät muß fest und eben stehen.

Unebenheiten des Bodens durch die beiden

Schraubfüße an der Vorderkante

ausgleichen, (Bild F).

Zwei Rollen auf der Rückseite erleichtern

das Einschieben in eine Nische.

Hinweise zur Entsorgung und Sicherheit

Elektrischer Anschluß

Geräte nur an 220–240 V/50 Hz

Wechselspannung über eine

vorschriftsmäßig installierte

Schutzkontaktsteckdose anschließen. Die

Steckdose muß mit einer 10-A-Sicherung

oder höher abgesichert sein.

Bei Geräten für nichteuropäische Länder

ist auf dem Typenschild zu überprüfen, ob

die Anschlußspannung und Stromart mit den

Werten Ihres Stromnetzes übereinstimmt.

Das Typenschild befindet sich im Kühlraum

Ein eventuell notwendiger Austausch der

Netzanschlußleitung darf nur durch den

Service des Herstellers erfolgen.

Warnung! Auf keinen Fall darf das Gerät

an elektronische „Energiesparstecker“

(z. B. Sava Plug) und an Wechselrichter,

die Gleichstrom in 230 V Wechselstrom

umwandeln, angeschlossen werden

(z. B. Solaranlagen, Schiffsnetze).

Die an der Rückwand des Gerätes erwärmte

Luft muß ungehindert abziehen können.

Die Kühlmaschine muß sonst mehr leisten,

und das erhöht den Stromverbrauch.

Deshalb auf keinen Fall die Belüftungs- und

Entlüftungsöffnungen abdecken.

Nach dem Transport ...

Vor dem ersten Einschalten, Gerät ca. 1/2

Stunde senkrecht lassen.78

Gerät kennenlernen Gerät kennenlernen

Bitte klappen Sie vor dem Lesen die

letzten Seiten mit den Abbildungen aus.

Die Gebrauchsanweisung gilt für mehrere

Modelle, Ausstattungs- und

Detailabweichungen bei den Abbildungen

13 Kühlgebläse / Innenbeleuchtung

14 Glasboden (Ablagerost)

15 Schublade für Joghurtbecher

17 Ablauf für Abtauwasser

19 Obst- und Gemüsebehälter

20 Absteller für kleine Dosen, Tuben

21 Butter- und Käsefach

24 Flaschenabsteller

25 Gefriergutbehälter

Geräte-Hauptschalter ein/aus

EIN/AUS Schalter für Kühlraum

3 "super" taste für Kühlraum

für max. Kühlleistung.

4 Einstelltaste für Kühlraumtemperatur

a) Aktuelle Kühlraumtemperatur

b) Einstelltemperatur für Kühlraum

6 Anzeige "super" für Kühlraum

7 Anzeige "super" für Gefrierraum

a) Aktuelle Gefrierraumtemperatur

b) Einstelltemperatur für Gefrierraum

c) "Wärmste" Temperatur im Gefrierraum

10 Einstelltaste für

Gefrierraumtemperatur

11 "super" taste für Gefrierraum

für max. Gefrierleistung

12 "alarm" taste ("alarm-aus"-taste)

a) zum Abschalten des Warntons

b) zum Anzeigen der wärmsten

Temperatur, die im Gefrierraum

geherrscht hat (nur wenn Anzeige 9

Die Funktion der Schalt-

und Kontrollelemente

Geräte-Hauptschalter, dient zum Ein- und

Ausschalten des gesamten Gerätes.

Dient zum Ein- und Ausschalten des

Kühlraumes. (Der Kühlraum kann nur in

Betrieb genommen werden, wenn der

Hauptschalter 1 zuvor eingeschaltet

3 "super"-taste für Kühlraum

Dient zum Ein- und Ausschalten des

Superkühlens. Die Inbetriebnahme wird

durch Leuchten der Anzeige 6 angezeigt.

Nach Einschalten wird der Kühlraum 6

Stunden lang entsprechend der kältesten

Temperaturwähleinstellung gekühlt.

Danach wird auf die eingestellte

Kühlraumtemperatur umgeschaltet.

Das Super-Kühlen verwenden:

- Beim Einlegen grosser Mengen frischer

- Zum Schnellkühlen von Getränken

4 Einstelltaste für Kühlraumtemperatur

(Die Kühlraumtemperatur ist von +2

" / °C" Taste drücken.

Die Einstelltemperatur wird 5 Sek. lang

auf der Anzeige 5 angezeigt.

Die Einstelltaste wiederholt oder ständig

drücken, bis die gewünschte Temperatur

angezeigt wird. Der zuletzt eingestellte

Wert wird gespeichert. (Die

Einstelltemperatur wird in fortlaufender

Reihenfolge von + 11

5 Temperaturanzeige für Kühlraum

Ist nur in Betrieb, wenn der Hauptschalter

2 für den Kühlraum eingeschaltet wurde

und zeigt zwei Funktion an:

a) Aktuelle Kühlraumtemperatur

Ohne eine Taste zu drücken wird die

momentan herrschende

Kühlraumtemperatur angezeigt.

b) Einstelltemperatur für Kühlraum

Nach Drücken der Einstelltaste 4 wird

die Einstelltemperatur fünf Sek. lang

angezeigt. Danach erscheint wieder

die "aktuelle" Kühlraumtemperatur.

6 Anzeige "super" (kühlen)

Sie leuchtet nur, wenn das Superkühlen

7 Anzeige "super" (gefrieren)

Sie leuchtet nur, wenn das Supergefrieren

8 Temperaturanzeige für Gefrierraum

(zeigt 3 unterschiedliche Temperaturen an)

a) Aktuelle Gefrierraumtemperatur

Ohne eine Taste zu drücken, wird hier

die momentan herrschende

Temperatur im Gefrierraum angezeigt.

b) Einstelltemperatur für Gefrierraum

Nach Drücken der Einstelltaste 10 wird

die Einstelltemperatur fünf Sek. lang

angezeigt. Danach erscheint wieder

die "aktuelle" Gefrierraumtemperatur.

c) "Wärmste Temperatur" im Gefrierraum

Wenn die Anzeige 8 blinkt, dann war

es in der Vergangenheit, bedingt durch

einen Stromausfall oder eine Störung

im Gefrierraum zu warm.

Nach Drücken der wird auf der

Anzeige 8 fünf Sek. lang die "wärmste

Temperatur", die im Gefrierraum

geherrscht hat, angezeigt.

Danach wird dieser Wert gelöscht- die

Anzeige 8 zeigt dann die "aktuelle

Gefrierraumtemperatur" ohne zu

leuchtet gleichzeitig mit Ertönen des

Warntones, also wenn es im Gefrierraum

Sie erlischt, wenn der Gefrierraum seine

Betriebstemperatur erreicht hat.Bild

l Stecker in Steckdose stecken.

l Beim Drücken der Tasten ertönt ein

l Geräte-Hauptschalter 1 drücken

Warnton ertönt, Anzeige "alarm" 9 und

Anzeige Kühlraumtemperatur 5 leuchten.

Anzeige "Gefrierraumtemperatur" 8

l - Taste 12 drücken

Warnton verstummt. Anzeige 8 hört auf

zu blink. Damit ist das Gerät in Betrieb.

l Temperatur für den Gefrierraum

Dazu die Einstelltaste 10 wiederholt oder

ständig drücken, bis die gewünschte

Temperatur angezeigt wird. Der zuletzt

eingestellte Wert wird gespeichert (Die

Einstelltemperatur wird in fortlaufender

Wir empfehlen Ihnen eine Einstellung der

Gefrierraumtemperatur auf –18

l Temperatur für den Kühlraum

Die Einstelltaste 4 wiederholt oder

ständig drücken, bis die gewünschte

Temperatur angezeigt wird. Der zuletzt

eingestellte Wert wird gespeichert. (Die

Einstelltemperatur wird in fortlaufender

Reihenfolge von + 11

Wir empfehlen Ihnen eine Einstellung der

Kühlraumtemperatur auf +4

Die Kühlraumtemperatur verändert sich je

nach Beladung relativ langsam.

10 Einstelltaste für Gefrierraumtemperatur

/ °C –Taste 10 drücken. Die

Einstelltemperatur wird 5 Sek. lang auf

der Anzeige 8 angezeigt. Die Einstelltaste

wiederholt oder ständig drücken, bis die

gewünschte Temperatur angezeigt wird.

Der zuletzt eingestellte Wert wird

gespeichert (Die Einstelltemperatur wird

in fortlaufender Reihenfolge von –16

C angezeigt. Nach –26

erscheint wieder – 16

Dient zum Ein- und Ausschalten des

Die Inbetriebnahme wird über die Anzeige

7 "super" angezeigt. Das Supergefrieren

dient zum Eingefrieren großer Mengen

frischer Lebensmittel und ist bis zu

24 Stunden vor dem Einlegen der

frischen Lebensmittel einzuschalten.

Die Kältemaschine arbeitet nach dem

Einschalten ständig, im Gefrierraum wird

eine sehr tiefe Temperatur erreicht.

Dient zum Abschalten des Warntons.

Der Warnton schaltet sich ein, wenn es

im Gefrierraum zu warm, also das

Gefriergut gefährdet ist. (Gleichzeitig

blinkt die Anzeige 9).

Ohne Gefahr für das Gefriergut kann sich

der Warnton einschalten

– bei Inbetriebnahme des Gerätes

– beim Einlegen frischer Lebensmittel

ohne Einschalten des Supergefrierens

– und bei zu lange geöffneter Gefrier-

Nach Abschalten des Warntones wird die

„akustische Warnung“ automatisch neu

in Bereitschaft versetzt, wenn der

Gefrierraum seine Betriebstemperatur

wieder erreicht hat.

l Die Temperatur im Kühlraum kann

– häufiges Öffnen der Gerätetür

– Einlegen großer Mengen frischer

Lebensmittel im Kühlraum und

– Änderung der Temperaturwähler-

Einstellung für Gefrierraum oder durch

l Wenn während der Inbetriebnahme des

Gerätes keine Temperatur angezeigt wird,

dann ist es im Kühl- oder im Gefrierraum

l Die Stirnseiten des Gehäuses werden

teilweise beheizt, dies verhindert

Schwitzwasserbildung im Bereich der

l Sollte sich nach dem Schliessen des

Gefrierraumes die Tür nicht sofort wieder

öffnen lassen, warten Sie bitte zwei bis

drei Minuten, bis sich der entstandene

Unterdruck ausgeglichen hat.

l Während die Kühlmaschine läuft, bilden

sich Wasserperlen oder Reif an der

Rückwand des Kühlraumes, dieses ist

funktionsbedingt. Ein Abschaben der

Reifschicht oder Abwischen der

Wasserperlen ist nicht notwendig. Die

Rückwand taut automatisch ab. Das

Tauwasser wird in der Ablaufrinne (Bild

;/B) aufgefangen, zur Kühlmaschine

gegleitet und dort verdunstet.

l Die Temperaturanzeige des Kühl- bzw.

des Gefrierfachs verändert sich relativ

langsam, je nach Beladung der Fächer

und hat etwa das Verhalten des Kühl-

oder Gefriergutes. Die

Temperaturanzeige ändert sich nicht,

auch wenn die Tür des Kühl- oder

Gefrierfachs für einige Minuten offen

/1 drücken, damit ist

das Gerät ausgeschaltet.

Stillegen des kühlraumes

Wird nur der Kühlraum stillgelegt, EIN/AUS-

Schalter für den Kühlraum (Bild

lange drücken, bis Anzeige (Bild

Wenn das Gerät längere Zeit nicht benutzt

reinigen, die Türen geöffnet lassen.

Wenn Sie den Kühlraum reinigen und die

Beleuchtung abschalten wollen drücken Sie

den Hauptschalter (Bild

Ausschalten, Gerät stillegen11 12

Lebensmittel einordnenLebensmittel einordnen

Das Gebläse in der Decke des Kühlfachs

erhöht die Geschwindigkeit, mit der die Luft

Eine gleichmässige Temperaturverteilung

im gesamten Kühlfach

Nachdem die Tür geöffnet wurde, wird

die ursprüngliche Temperatur rasch

Nach einer Änderung der

Temperatureinstellung wird die neue

Temperatur rasch wieder erreicht

Frische Lebensmittel können aufgrund

der niedrigen Luftfeuchtigkeit länger

Beim Einordnen beachten

l Warme Speisen und Getränke außerhalb

des Gerätes abkühlen lassen.

l Lebensmittel möglichst verpackt oder gut

abgedeckt einordnen. Dadurch bleiben

Aroma, Farbe, Feuchtigkeit und Frische

erhalten, außerdem werden Geschmacks-

übertragungen vermieden. Unverpackt

sollten nur Gemüse, Obst und Salat in

den Gemüsebehältern gelagert werden.

l Öl und Fett nicht mit den Kunststoffteilen

und der Türdichtung in Berührung

bringen (diese könnten sonst porös

l Im Gerät keine explosiblen Stoffe auf-

bewahren und hochprozentigen Alkohol

nur verschlossen, stehend lagern.

l Flaschen mit Flüssigkeiten, die gefrieren

können, nicht im Gefrierraum lagern.

Beim Gefrieren platzen die Flaschen.

Auf den Ablagen (14) von oben nach unten

In der Gemüseschale (19) Gemüse, Obst,

In dem Absteller (20) kleine Flaschen,

In dem Fach (21) Butter und Käse.

In dem Flaschenabsteller (24) große

Auf dem Gefriertablett (27) kleines

Gefriergut lagern, Eis bereiten.

Die Inneneinrichtung

Die Ablagen im Kühlraum können auch bei

90°-geöffneter Tür umgesetzt werden. Zum

Umsetzen Ablage nach vorne ziehen,

absenken, herausnehmen und an

gewünschter Stelle neu einsetzen (Bild

In den Mulden lassen sich die Flaschen sicher

ablegen und stapeln (Bild

Die kleine Schublade kann zum Beladen und

Entladen herausgenommen werden. Die

Halterung der Schublade für Joghurtbecher

kann auf der Ablageplatte nach links oder

rechts verschoben werder (Bild

Die Eiereinsätze in den Behältern können

hochgeklappt werden, dadurch können

Tuben, kleine Dosen usw. gelagert werden.

Damit die Flaschen beim Öffnen und

Schließen der Tür nicht umfallen können,

kann man sie mit dem Flaschenhalter sichern.

Alle Absteller und Behälter in der Tür können

zum Reinigen herausgenommen werden.

Zum Herausnehmen Behälter und Absteller

Der Kleinteile-Halter, (Bild

Lagern von kleinen Gegenständen

(Fläschchen, Medikamente, u. Ä.). Er ist im

Türregal nach links oder rechts verschiebbar.

Zum Entfernen den Kleinteile-Halter nach

Tiefkühlkost beachten

l Achten Sie auf die Verpackung, sie sollte

nicht beschädigt sein.

l Das Haltbarkeitsdatum darf nicht

l Die Temperaturanzeige der Verkaufstruhe

sollte –18 °C oder kälter anzeigen.

l Tiefkühlkost ganz zum Schluß einkaufen

und gut eingepackt in Zeitungspapier

oder in einer Kühltasche schnell nach

Hause transportieren und in den

Werden Lebensmittel selbst eingefroren,

nur frische, einwandfreie Lebensmittel

Zum Eingefrieren geeignet sind

Fleisch- und Wurstwaren, Geflügel und Wild,

Fisch, Gemüse, Kräuter, Obst, Backwaren,

Pizza, fertige Speisen, Speisereste, Eigelb

Zum Eingefrieren nicht geeignet sind

Ganze Eier in der Schale, Sauerrahm und

Mayonnaise, Blattsalate, Radieschen,

Rettiche und Zwiebeln.

Blanchieren von Gemüse und Obst

Damit Farbe, Geschmack, Aroma und Vitamin

„C“ erhalten bleiben, sollte Gemüse und Obst

vor dem Eingefrieren blanchiert werden.

(Beim Blanchieren wird das Gemüse und

Obst kurzzeitig in kochendes Wasser

getaucht – Literatur über das Eingefrieren, in

der auch das Blanchieren beschrieben wird,

gibt es im Buchhandel.)

Lebensmittel verpacken

Die Waren portionsgerecht für Ihren Haushalt

Gemüse und Obst nicht schwerer als 1 kg,

Fleisch bis zu 2,5 kg portionieren. Kleinere

Gefrieren und Lagern13 14

Gefrieren und Lagern

Portionen frieren schneller durch und die

Qualität bleibt beim Auftauen und

Zubereiten so am besten erhalten.

Die Lebensmittel luftdicht verpacken, damit

sie nicht ihren Geschmack verlieren oder

Zum Verpacken geeignet sind:

Kunststoff-Folien, Schlauchfolien aus

Polyäthylen, Alu-Folien und Gefrierdosen.

Diese Produkte finden Sie im Fachhandel.

Packpapier, Pergamentpapier, Cellophan,

Müllbeutel und gebrauchte Einkaufstüten.

Die Lebensmittel in die Verpackung ein-

legen. Luft völlig herausdrücken und

Packung dicht verschließen.

Zum Verschließen eignen sich:

Gummiringe, Kunststoffklipse, Bindfäden,

kältebeständige Klebebänder oder

ähnliches. Beutel und Schlauchfolien aus

Polyäthylen können mit einem

Folienschweißgerät verschweißt werden.

Vor dem Einlegen in den Gefrierraum den

Inhalt der Gefrierpakete kennzeichnen

und mit dem Einlegedatum versehen.

Max. Gefriervermögen

Lebensmittel sollen möglichst schnell bis

zum Kern durchgefroren werden. Nur so

bleiben Vitamine, Nährwerte, Aussehen und

Geschmack erhalten. Das max. Gefrier-

vermögen Ihres Gerätes deshalb nicht

Folgende Mengen an Lebensmitteln können

innerhalb von 24 Stunden in der oberen

Gefriergutschale eingefroren werden:

Bei Geräten mit 60 cm Breite max.12 kg

Bereits gefrorene Lebensmittel dürfen nicht

mit den frisch einzufrierenden Lebensmitteln

in Berührung kommen.

Heiße Speisen und Getränke vor dem

Einlegen in den Gefrierraum auf Zimmer-

temperatur abkühlen lassen.

Bevor Sie einkaufen gehen, sollten Sie 3-4

Stunden oder spätestens beim Einlegen

frischer Lebensmittel das Super-Kühlen

einschalten. Zum Einschalten des Super-

Kühlens einfach die Super-Kühltaste

/3) drücken. Die "super"-

/6) zeigt die Inbetriebnahme

an. Beim Super-Kühlen wird der Kühlraum 6

lang auf eine tiefere Temperatur abgesenkt.

Danach wird automatisch auf die vor dem

Super-Kühlen eingestellte Temperatur

Lagern bereits Lebensmittel in dem

Gefrierraum, ist einige Stunden vor dem

Einlegen frischer Ware das Supergefrieren

Im allgemeinen genügen 4–6 Stunden. Soll

das max. Gefriervermögen genutzt werden,

benötigt man 24 Stunden. Kleinere Mengen

Lebensmittel (bis zu 2 kg) können ohne

Supergefrieren eingefroren werden. Zum

Einschalten des Supergefrierens einfach die

Supergefriertaste Bild

Die „super”-Anzeige zeigt die

Inbetriebnahme an. Nach dem Einschalten

wird im Gefrierraum eine sehr tiefe

Temperatur erreicht. Das Supergefrieren

schaltet sich ca. 53 Std. nach dem

Einschalten automatisch ab.

Immer darauf achten, daß alle

Gefriergutschalen bis zum Anschlag ganz

Wichtig für eine einwandfreie Luftzirkulation

Gefrieren und Lagern

Um Qualitätsminderungen des Gefriergutes

zu vermeiden, ist es wichtig, daß die

zulässige Lagerdauer nicht überschritten

wird. Die Lagerdauer hängt von der Art des

Gefriergutes ab. Die Zahlen bei den

Symbolen geben die zulässige Lagerdauer in

Monaten für das Gefriergut an. Bei fertiger

Tiefkühlkost, die im Handel erhältlich ist, ist

das Herstellungsdatum oder

Haltbarkeitsdatum zu beachten.

Das Gefriertablett eignet sich zum Auf-

bewahren der Eisschalen und zum einzelnen

Eingefrieren von Beeren, Obststücken,

Kräutern und Gemüse.

Zum einzelnen Eingefrieren Gefriergut auf

dem Gefriertablett gleichmäßig verteilen und

ca. 10 bis 12 Stunden durchfrieren lassen.

Danach in Gefrierbeutel oder Behälter um-

Zum Auftauen Gefriergut wieder einzeln

nebeneinander ausbreiten.

Auftauen von Gefriergut

Je nach Art und Verwendungszweck kann

zwischen folgenden Möglichkeiten gewählt

im elektrischen Backofen,

mit/ohne Heißluftventilator,

im Mikrowellengerät.

An- und aufgetautes Gefriergut kann erneut

eingefroren werden, wenn Fleisch und Fisch

nicht länger als einen Tag, anderes

Gefriergut nicht länger als drei Tage bei

Temperaturen unter +3 °C gelagert wurden.

Andernfalls, wenn Geschmack, Geruch und

Aussehen unverändert sind, durch Kochen,

Braten oder zu einem Fertiggericht

weiterverarbeiten und erneut eingefrieren.

Die max. Lagerdauer nicht mehr voll nutzen.

/4 mit Wasser füllen und in

den Gefrierraum stellen.

Zum Herausnehmen der gefrorenen Würfel

aus der Eisschale Schale leicht verwinden

Um die gewählte Temperatur konstant zu

halten, schaltet Ihr Gerät von Zeit zu Zeit

Die dabei entstehenden Geräusche sind

Sie verringern sich automatisch, sobald das

Gerät die Betriebstemperatur erreicht hat.

Das Brummen kommt vom Motor

(Kompressor). Es kann kurzfristig etwas

lauter werden, wenn sich der Motor

Das Blubbern, Gurgeln oder Surren kommt

vom Kältemittel, das durch die Rohre fließt.

Das Klicken ist immer dann zu hören, wenn

der Thermostat den Motor ein- oder

Knackgeräusche können auftreten,

- die automatische Abtauung erfolgt

- sich das Gerät abkühlt bzw. erwärmt

(Materialausdehnungen)

Bei einem Mehrzonen- oder Nofrost-Gerät

kann ein leises Rauschen von der

Luftströmung im Geräte-Innenraum

Sollten die funktionsbedingten Geräusche

zu laut sein, hat dies womöglich einfache

Ursachen, die sich vielfach ganz leicht

Das Gerät steht uneben

Bitte richten Sie das Gerät mit Hilfe einer

Wasserwaage eben ein. Verwenden Sie dazu

die Schraubfüße oder legen Sie etwas unter.

Das Gerät „steht an“

Bitte rücken Sie das Gerät von anstehenden

Möbeln oder Geräten weg.

Schubladen, Körbe oder Abstellflächen

wackeln oder klemmen

Prüfen Sie bitte die herausnehmbaren Teile

und setzen Sie sie eventuell neu ein.

Flaschen oder Gefäße berühren sich

Rücken Sie bitte die Flaschen oder Gefäße

l Gerät in einem kühlen, gut belüfteten

Raum aufstellen, vor direkter

Sonnenbestrahlung schützen und nicht

im Bereich einer Wärmequelle

(Heizkörper etc.) anordnen.

l Die Be- und Entlüftungsöffnungen des

Gerätes nicht zustellen.

l Warme Speisen erst nach dem Abkühlen

in den Gefrierschrank geben.

l Zum Auftauen Gefrierwaren in den

Kühlraum legen. Sie nutzen damit die

Kälte, die in der Gefrierware steckt, zur

Kühlung der Lebensmittel im Kühlraum.

l Zum Be- oder Entladen Gerätetüren so

kurz wie möglich öffnen.

Je kürzer die Gerätetür offensteht, um so

geringer ist die Eisbildung an den

l Wärmetauscher (schwarzes Gitter) auf

der Geräterückseite alle zwei Jahre

Wichtige Pflegehinweise für

die Edelstahloberflächen

Dem Gerät liegt eine Probepackung des

Pflegemittels "Chromol" bei.

UM DAS HOCHWERTIGE AUSSEHEN IHRES GERÄTES DAUERHAFT ZU ERHALTEN, BEHANDELN SIE DIE EDELSTAHLOBERFLÄCHEN DES GERÄTES SOFORT NACH DEM AUFSTELLEN MIT DEM FLÜSSIGEN PFLEGEMITTEL

"CHROMOL". WIEDERHOLEN SIE DIESE PFLEGE IN REGELMÄSSIGEN ABSTÄNDEN.

Das Mittel ist im Handel unter dem Namen

„Chromol“ oder bei Ihrem Kundendienst

Ident-Nr. 310359 als 500 ml Sprühflasche

Um die Oberflächen nicht zu beschädigen,

auf keinen Fall kratzende Schwämme,

Metallbürsten, scharfkantige Gegenstände

oder Scheuermittel benutzen. Auch

chemisch aggressive Reinigungsmittel wie

Abtausprays, Backofensprays,

Lösungsmittel oder Fleckenentferner dürfen

Sie nicht verwenden.

Außerhalb der Reichweite von Kindern

Niemals auf Oberflächen verwenden, die in

Kontakt mit Lebensmitteln kommen.

Nicht auf heißen Oberflächen verwenden.

Enthält alifatische Kohlenwasserstoffe, Öle

und aromatische Verbindungen.

Das Gerät möglichst zweimal im Jahr

Vor dem Reinigen grundsätzlich

Netzstecker ziehen bzw. Sicherung

abschalten oder herausschrauben.

Keinen Dampf- oder Dampfdruckreiniger

verwenden. Der heiße Dampf kann die

Oberflächen und die Elektrik beschädigen

– Stromschlaggefahr!

Reinigungswasser darf nicht in die Kontroll-

armatur und Beleuchtung gelangen. Zur

Reinigung des gesamten Gerätes außer der

Türdichtung eignet sich lauwarmes Wasser

mit einem milden, leicht desinfizierenden

Reinigungsmittel, z.B. Handspülmittel.

Ungeeignet sind sand-, scheuermittel- oder

säurehaltige Putzmittel bzw. chem.

Die Türdichtung nur mit klarem Wasser ab-

wischen und danach gründlich trocken-

Wenn möglich, sollte alle zwei Jahre auch

der Wärmetauscher (schwarzes Gitter) auf

der Geräterückseite mit einem Pinsel oder

Staubsauger gereinigt werden. Das erhält

die volle Leistungsfähigkeit des Gerätes und

Sammelrinne (Bild =/B) und Ablaufloch

(Bild =/A) im Kühlraum häufiger reinigen,

damit das Tauwasser ungehindert ablaufen

KundendienstKleine Störungen selbst beheben

Nach Drücken der alarm -Taste wird auf

der Anzeige 8 (nicht blinkend) fünf Sekunden

lang die wärmste Temperatur, die im

Gefrierraum geherrscht hat, angezeigt.

Danach wird dieser Wert gelöscht. – Die

Anzeige 8 zeigt dann die aktuelle

Gefrierraumtemperatur ohne zu blinken an.

Wenn die Anzeige wärmer als +3 °C

angezeigt hat, ist das Gefriergut zu

Wenn Geschmack, Geruch und Aussehen

unverändert sind, Gefriergut durch Kochen,

Braten zu einem Fertiggericht weiter-

verarbeiten und erneut eingefrieren.

Die max. Lagerdauer nicht mehr voll nutzen.

Wenn nach längerem Betrieb die Anzeige

/8 blinkt und der Warnton ertönt:

Störung, im Gefrierraum ist es zu warm!

Auf der Anzeige wird die aktuelle

Gefrierraumtemperatur angezeigt.

Zum Abschalten des Warntones “alarm”

Mögliche Ursachen der Störung:

– Der Luftspalt oben am Gerät bzw. im

Sockel ist verdeckt,

– die Gefrierraumtür ist nicht richtig

– es wurden frische Lebensmittel ohne

Supergefrieren eingefroren,

– es wurden zu viele frische Lebensmittel auf

einmal zum Gefrieren eingelagert,

– hohe Umgebungstemperatur.

Nach Beheben der Störung “alarm” -

Taste drücken; das Blinken der Anzeige hört

auf, wenn der Gefrierraum seine

Betriebstemperatur wieder erreicht hat.

Wenn die Gefrierraumtür lange Zeit offen

war und nun der Gefrierraum seine

eingestellte Temperatur nicht mehr

ist der Verdampfer (Kälteerzeuger) so stark

vereist, daß das vollautomatische Abtau-

system die Eismenge nicht mehr abtauen

kann. In diesem Fall Gefrierwaren aus dem

Gerät herausnehmen und gut isoliert an

einem kühlen Platz lagern.

Gerät ausschalten und Gefrierraumtür offen

lassen. Nach ca. 12 Stunden ist das Eis im

Kühlsystem abgetaut. Gerät wieder

einschalten und Gefriergut einlegen.

Kann die Störung anhand der zuvor auf-

geführten Hinweise nicht beseitigt werden,

rufen Sie bitte in jedem Fall den

Öffnen Sie die Türen nicht unnötig oft, damit

Kälteverlust vermieden wird.

Führen Sie keine weiteren Arbeiten, vor

allem an den elektrischen Teilen des

Gerätes, selbst aus.

E Bitte geben Sie bei der Anforderung des

Kundendienstes die E-Nummer und die

Beide Ziffern finden Sie im schwarz-

umrandeten Feld des Typenschildes unten

links im Kühlraum neben der Gemüseschale.

Die Anschrift und die Telefonnummer des

Kundendienstes finden Sie im

Kundendienststellen-Verzeichnis oder im

amtlichen Telefonbuch.

Kleine Störungen selbst

Nicht jede Störung ist ein Fall für den

Kundendienst. Oft ist nur eine Kleinigkeit

zu beheben. Prüfen Sie deshalb bitte,

bevor Sie den Kundendienst rufen, ob Sie

auf selbst beheben können.

In solchen Fällen muß nämlich auch

während der Garantiezeit der volle Aufwand

des Monteureinsatzes berechnet werden.

Wenn die Anzeige Bild

Prüfen Sie bitte, ob Strom vorhanden ist, der

Stecker richtig in der Steckdose sitzt und ob

das Gerät eingeschaltet ist.

Wenn während der Inbetriebnahme des

Gerätes wird die Anzeige Bild

"E1"(blinkend) angezeigt:

Im Kühlraum herrscht eine sehr hohe

Temperatur. Wenige Minuten nach der

Inbetriebnahme des Gerätes wird die

aktuelle Kühlraumtemperatur angezeigt.

Wenn während der Inbetriebnahme des

Gerätes wird die Anzeige Bild

"E2"(blinkend) angezeigt:

Im Gefrierraum herrscht eine sehr hohe

Temperatur. Wenige Minuten nach der

Inbetriebnahme des Gerätes wird die

aktuelle Gefrierraumtemperatur angezeigt.

Wenn die Kühlraumbeleuchtung nicht

– Die Glühlampe ist defekt. Netzstecker

ziehen, Abdeckung (Bild

Glühlampe max. 15 W, 230 V, Sockel E14

des gleichen Typs auswechseln.

– Der Lichtschalter klemmt (Bild

Prüfen Sie, ob er sich bewegen läßt. Wenn

nicht, rufen Sie bitte den Kundendienst.

Wenn die Anzeige Bild

akustische Warnsignal aber nicht ertönt,

dann war es in der Vergangenheit, bedingt

durch einen Stromausfall oder eine Störung,

im Gefrierraum zu warm.19

afflusso e deflusso aria dell’apparecchio.

aperture di afflusso e deflusso dell’aria.

e deflusso dell’aria dell’apparecchio.

aromatische verbindingen.
