MANUALE UTENTE RSH5TURS SAMSUNG

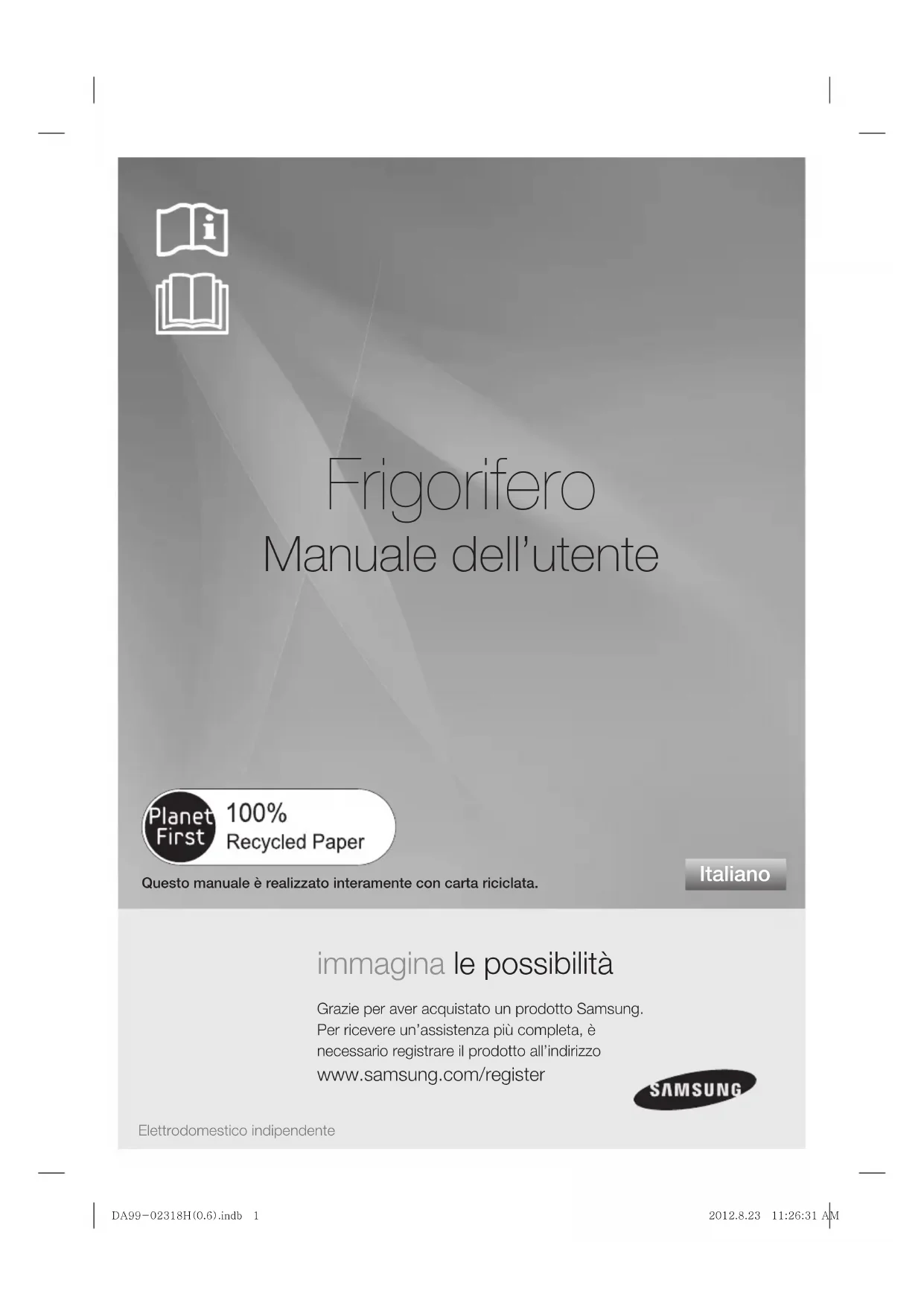

immagina le possibilità Grazie per aver acquistato un prodotto Samsung.Per ricevere un’assistenza più completa, ènecessario registrare il prodotto all’indirizzo www.samsung.com/register

Italiano Elettrodomestico indipendenteQuesto manuale è realizzato interamente con carta riciclata. DA99-02318H(0.6).indb 1DA99-02318H(0.6).indb 1 2012.8.23 11:26:31 AM2012.8.23 11:26:31 AM2_ informazioni

INFORMAZIONI PER LA SICUREZZA

• Prima di attivare l’elettrodomestico, leggere per

intero il presente manuale e conservarlo in un logo

sicuro vicino allo stesso per qualsiasi riferimento

• Utilizzare questo elettrodomestico solo per gli scopi

cui è destinato, come descritto nel presente manuale

di istruzioni. L’uso di questo elettrodomestico da

parte di persone (ivi inclusi bambini) con ridotte

capacità fi siche, sensoriali o mentali oppure che

manchino di esperienza e conoscenza a tale

proposito non è ammesso, a meno che queste non

siano soggette alla supervisione o alla formazione in

merito all’uso dell’elettrodomestico da parte di una

persona responsabile della loro sicurezza.

• Le Avvertenze e le Istruzioni per la Sicurezza

Importanti contenute nel presente manuale non

comprendono tutte le possibili condizioni e situazioni

che si possono verifi care. L’utilizzatore deve

utilizzare il buon senso, fare attenzione e prestare

cura durante l’installazione, la manutenzione ed il

funzionamento dell’elettrodomestico.

• Siccome le seguenti istruzioni coprono diversi

modelli, le caratteristiche del vostro frigorifero

potrebbero differire leggermente da quelle descritte

in questo manuale e non tutti i segnali di avvertenza

potrebbero essere applicabili. Per qualsiasi

domanda o dubbio non esitate a contattare il nostro

centro assistenza più vicino o a visitare il nostro

sito internet www.samsung.com per assistenza ed

Simboli e precauzioni per la

sicurezza importanti: AVVERTENZA Pericoli o procedure non sicure che

potrebbero causare gravi lesioni

personali o la morte. ATTENZIONE Pericoli o procedure non sicure

che potrebbero causare lesioni

personali minori o danni a cose.

Seguire le istruzioni attentamente.

Scollegare la spina del cavo di

alimentazione dalla presa elettrica.

Assicurarsi che il dispositivo sia collegato

a terra per evitare scosse elettriche.

Contattare il centro assistenza per

Questi segnali di avvertenza consentono di

evitare lesioni alla persona.

È necessario osservarli attentamente.

Dopo aver letto la presente sezione,

conservarla con cura per riferimento futuro.

Nota CE E' stato verifi cato che questo prodotto è conforme alla Direttiva per bassa tensione (2006/95/EC), alla Direttiva di compatibilità elettromagnetica (2004/108/EC) e alla Direttiva di progettazione ecologica (2009/125/EC) Implementate dal regolamento (EC) No 643/2009 della Unione Europea

SEGNALI DI AVVERTENZA IMPORTANTI PER IL TRASPORTO ED IL LUOGO DI INSTALLAZIONE

• Durante il trasporto e l’installazione

dell’elettrodomestico, fare attenzione a non

danneggiare alcuna parte del circuito di

- Qualora il refrigerante dovesse fuoriuscire dai tubi,

potrebbe incendiarsi o causare lesioni agli occhi. Se

si nota una perdita, evitare fi amme libere o potenziali

fonti di incendio ed aerare per qualche minuto la

stanza in cui si trova l’elettrodomestico.

• Per evitare la formazione di una miscela infi ammabile

di gas e aria, qualora si dovesse verifi care una perdita

nel circuito di refrigerazione, le dimensioni della stanza

in cui l’elettrodomestico può essere posizionato

dipendono dalla quantità di refrigerante utilizzato.

• Non accendere mai l’elettrodomestico qualora

dovesse presentare tracce di danneggiamento. In

caso di dubbi, consultare il proprio rivenditore. La

stanza dove il frigorifero verrà posizionato deve avere

dimensioni pari a 1 m

per ogni 8 g di refrigerante

R600a utilizzato all’interno dell’elettrodomestico. La

quantità di refrigerante presente nell’elettrodomestico

specifi co è indicata sulla targhetta di identifi cazione

che si trova al suo interno.

informazioni per la sicurezza AVVERTENZA DA99-02318H(0.6).indb Sec2:2DA99-02318H(0.6).indb Sec2:2 2012.8.23 11:26:32 AM2012.8.23 11:26:32 AMinformazioni _3

SEGNALI DI AVVERTENZA IMPORTANTI PER L’INSTALLAZIONE

• Non installare il frigorifero in un luogo umido o in

cui potrebbe venire a contatto con l’acqua.

- Il deterioramento del materiale isolante delle parti

elettriche potrebbe causare scosse elettriche o

• Non collocare questo frigorifero alla luce solare diretta,

né esporlo al calore emanato da stufe, radiatori o altri

• Non collegare più elettrodomestici in un’unica presa di

corrente multipla. Il frigorifero dovrebbe essere sempre

collegato a una presa elettrica singola con una

tensione nominale corrispondente a quella riportata

sulla targhetta delle prestazioni di esercizio.

- Questo accorgimento consente di ottenere

prestazioni ottimali ed evita inoltre il sovraccarico

dell’impianto elettrico domestico, il quale, in caso di

surriscaldamento dei fi li elettrici, potrebbe provocare

pericolo di incendi.

• Se la presa elettrica si è allentata, non attaccare la

spina del cavo di alimentazione.

- Questo potrebbe generare scosse elettriche o incendi.

• Non utilizzare un cavo che mostri segni di lacerazioni

o abrasioni sulla superfi cie o alle estremità.

• Non piegare eccessivamente il cavo di alimentazione,

né schiacciarlo collocandovi sopra oggetti pesanti.

• Non utilizzare l’aerosol vicino al frigorifero

- L’uso di aerosol vicino al frigorifero potrebbe causare

esplosioni o incendi.

• Prima dell’uso, questo frigorifero deve essere

installato e posizionato conformemente alle

indicazioni del manuale.

• Collegare la spina del cavo di alimentazione nella

posizione adatta con il cavo verso il basso.

- Se si collega la spina del cavo di alimentazione in

posizione rovescia, il cavo potrebbe tagliarsi e causare

incendi o scosse elettriche.

• Assicurarsi che la spina del cavo di alimentazione

non venga schiacciata o danneggiata dalla parte

posteriore del frigorifero.

• Quando si sposta il frigorifero, fare attenzione a non

schiacciare o danneggiare il cavo di alimentazione.

- Si presenterebbero rischi di incendio.

• L’elettrodomestico deve essere posizionato in modo

tale che la spina sia accessibile dopo l’installazione.

• Il frigorifero deve essere collegato a terra.

- È necessario collegare a terra il frigorifero,

onde evitare eventuali perdite di energia

elettrica o scosse elettriche.

• Per la messa a terra, non utilizzare mai tubi

di gas, linee telefoniche o altri cavi potenziali

conduttori di energia elettrica.

- L’uso improprio della spina di messa a terra può

causare scosse elettriche.

• Se il cavo di alimentazione si danneggia,

farlo sostituire immediatamente dall’azienda

produttrice o da un tecnico dell’assistenza.

• Il fusibile presente nel frigorifero deve essere

sostituito da un tecnico qualifi cato o da una

società incaricata dell’assistenza.

- Il mancato rispetto di questa avvertenza può

causare scosse elettriche o lesioni personali.

SEGNALI DI ATTENZIONE PER L’INSTALLAZIONE

• Assicurarsi che le fessure di ventilazione

presenti nella struttura esterna e di sostegno

• Dopo l’installazione dell’elettrodomestico,

attendere almeno 2 ore prima di attivarlo.

SEGNALI DI AVVERTENZA IMPORTANTI PER L’USO

• Non inserire la spina del cavo di alimentazione

con le mani bagnate.

• Non collocare oggetti sopra l’elettrodomestico.

- Quando si apre o chiude lo sportello, fare attenzione

ed evitare che cadano all’esterno oggetti che

potrebbero causare lesioni personali e/o danni

• Non appoggiare recipienti pieni d’acqua sopra al

- Se l’acqua fuoriuscisse, si presenterebbero rischi di

incendio o scosse elettriche.

• Non lasciare che i bambini si appendano alla porta.

- Il mancato rispetto di questa avvertenza può causare

gravi lesioni personali.

• Non lasciare gli sportelli del frigorifero aperti se questo

ultimo viene lasciato incustodito e non lasciare che i

bambini entrino nel frigorifero.

- Vi è il rischio che i bambini restino intrappolati e

subiscano gravi lesioni personali a causa delle basse

• Non mettere mai le dita od oggetti nell’apertura

- In caso di mancato rispetto di questa avvertenza

si possono subire lesioni personali o causare danni

• Non conservare sostanze volatili o infi ammabili nel

frigorifero quali benzene, solventi, alcool, etere o GPL.

- La conservazione di qualsiasi simile prodotto può

• Non mettere nel frigorifero prodotti farmaceutici,

AVVERTENZA ATTENZIONE AVVERTENZA DA99-02318H(0.6).indb Sec2:3DA99-02318H(0.6).indb Sec2:3 2012.8.23 11:26:32 AM2012.8.23 11:26:32 AM4_ informazioni

materiale scientifi co o altri prodotti sensibili alle basse

- I prodotti che richiedono rigidi controlli della

temperatura non vanno conservati in frigorifero.

• Non utilizzare elettrodomestici elettrici all’interno del

frigorifero, a meno che non siano del tipo consigliato

dall’azienda produttrice.

• Non utilizzare un asciugacapelli per asciugare l’interno

del frigorifero. Non introdurre nel frigorifero candele

accese per rimuovere i cattivi odori.

- Questo potrebbe causare scosse elettriche o incendi.

• Non toccare con le mani bagnate le pareti interne del

congelatore, né i prodotti conservati al suo interno.

- La pelle delle mani potrebbe restare attaccata a una

• Per accelerare la procedura di sbrinamento, non

utilizzare dispositivi meccanici o di altro tipo, diversi da

quelli consigliati dall’azienda produttrice.

• Non danneggiare il circuito di refrigerazione.

• Questo prodotto è destinato solo alla

conservazione di cibi in ambienti domestici.

• Le bottiglie vanno riposte avvicinandole tra loro,

in modo che non cadano.

• Se si nota una perdita di gas, evitare fi amme

libere o potenziali fonti di incendio ed aerare

per qualche minuto la stanza in cui si trova

• Usare esclusivamente lampadine a LED fornite

dal produttore o dai tecnici autorizzati.

• I bambini vanno sorvegliati per evitare che

non giochino con l’elettrodomestico e/o si

arrampichino sullo stesso.

• Non smontare né riparare da soli il

- Potrebbe verifi carsi un incendio, un

funzionamento anomalo e/o lesioni personali. In

caso di malfunzionamento, si prega di contattare

i tecnici autorizzati.

• Se l’elettrodomestico produce uno

strano rumore, una fi amma, odore o fumo,

scollegare la spina del cavo di alimentazione

immediatamente e contattare il centro di

assistenza più vicino.

- Il mancato rispetto di questa avvertenza può

causare pericoli di natura elettrica o rischio

di incendio. Assicurarsi che le fessure di

ventilazione presenti nella struttura esterna e di

sostegno non siano ostruite.

• In caso di diffi coltà al momento della sostituzione

della lampadina, contattare i tecnici autorizzati.

• Se i prodotti sono dotati di lampadina a LED,

non smontare da soli né il coperchio della

lampadina né la lampadina stessa.

- Si prega di contattare i tecnici autorizzati.

• Se si rileva la presenza di polvere o acqua

all’interno del frigorifero, staccare la spina del

cavo di alimentazione e rivolgersi a un centro di

assistenza Samsung Electronics.

- Vi è il rischio di incendio.

SEGNALI DI ATTENZIONE PER L’USO

• Per ottimizzare le prestazioni del prodotto, procedere

- Non collocare i cibi in prossimità delle aperture di sfi ato poste

sul retro dell’elettrodomestico, poiché potrebbero ostruire la

circolazione dell’aria nello scomparto frigorifero.

- Avvolgere il cibo adeguatamente o collocarlo in contenitori a

tenuta d’aria prima di inserirlo nel frigorifero.

• Non riporre nello scomparto congelatore bibite gassate

o frizzanti. Non mettere bottiglie o qualsiasi altro tipo di

contenitore di vetro nel congelatore.

- Quando il contenuto si congela, il vetro può rompersi e

provocare lesioni personali o danni a cose.

• Non alterare il funzionamento del frigorifero o modifi care lo

- Alterazioni o modifi che potrebbero causare lesioni personali

e/o causare danni a cose. Qualsiasi alterazione o modifi ca

effettuata da terzi su questo elettrodomestico completo non è

coperta dal servizio garanzia Samsung. Samsung non potrà

essere ritenuta responsabile per problemi legati alla sicurezza

e danni derivanti da modifi che apportate da terzi.

• Non ostruire le aperture di ventilazione.

- Se le aperture di ventilazione vengono ostruite, in particolare

da sacchetti di plastica, il frigorifero può essere soggetto a

eccessiva refrigerazione. Se questo periodo di refrigerazione

dura troppo a lungo, il fi ltro del’acqua può rompersi e causare

- Non mettere del cibo appena introdotto per il congelamento

vicino a cibo già congelato.

• Attenersi ai limiti di tempo stabiliti per la conservazione e alle

date di scadenza dei prodotti congelati.

• Riempire il serbatoio d’acqua, il vassoio del ghiaccio e creare

cubetti di ghiaccio utilizzando esclusivamente acqua potabile.

• Utilizzare solo il dispositivo di produzione del ghiaccio fornito

• L’erogazione dell’acqua a questo frigorifero va installata/

collegata da personale qualifi cato e il collegamento deve

essere eseguito esclusivamente a una condotta di acqua

• Affi nché il dispositivo di produzione del ghiaccio possa

funzionare correttamente, è necessaria una pressione

dell’acqua pari a 138 ~ 862 kpa (1,4~8,8 kgf/cm

ATTENZIONE DA99-02318H(0.6).indb Sec2:4DA99-02318H(0.6).indb Sec2:4 2012.8.23 11:26:32 AM2012.8.23 11:26:32 AMinformazioni _5

SEGNALI DI ATTENZIONE PER LA PULIZIA E LA MANUTENZIONE

• Non spruzzare direttamente acqua all’interno o

all’esterno del frigorifero.

- Questo potrebbe generare rischi di scosse elettriche o

• Non spruzzare gas infi ammabili vicino al frigorifero.

- Si presenterebbero rischi di esplosione o incendio.

• Non spruzzare prodotti di pulizia spray direttamente

- Le lettere stampate sul display potrebbero essere

• Rimuovere i corpi estranei o la polvere dai poli della

spina del cavo di alimentazione. Tuttavia, non utilizzare

un panno bagnato o umido per pulire la spina del

cavo di alimentazione e rimuovere eventuali corpi

estranei o polvere dai poli.

- Altrimenti questo potrebbe generare rischi di scosse

elettriche o incendi.

• Non mettere mai le dita o altri oggetti nell’apertura

dell’erogatore e nello scivolo del ghiaccio.

- Si possono subire lesioni personali o causare danni

• Prima di pulire o effettuare la manutenzione del

frigorifero, staccare la spina di alimentazione

SEGNALI DI AVVERTENZA IMPORTANTI PER LO SMALTIMENTO

• Prima dello smaltimento, assicurarsi

che nessuno dei tubi ubicati sul retro

dell’elettrodomestico sia danneggiato.

• Come refrigerante viene utilizzato l’R134a. Per

appurare quale refrigerante è utilizzato, controllare

l’etichetta del compressore posta sul retro

dell’elettrodomestico o l’etichetta delle prestazioni

di esercizio all’interno del frigorifero. Qualora questo

prodotto contenga gas infi ammabili (refrigerante

R600a), rivolgersi agli enti locali e richiederne lo

smaltimento sicuro. Il ciclopentano viene utilizzato

come gas isolante. I gas presenti nel materiale

isolante vanno smaltiti adottando un’apposita

procedura. Rivolgersi agli enti locali per ottenere

informazioni in merito allo smaltimento ecologico

di questo prodotto. Prima dello smaltimento,

assicurarsi che nessuno dei tubi ubicati sul retro

dell’elettrodomestico sia danneggiato. La rottura

dei tubi deve essere effettuata in spazi aperti.

• Qualora l’elettrodomestico contenga isobutano

refrigerante (R600a), si tratta di un gas naturale

con alta compatibilità ambientale, tuttavia è

anche combustibile. Durante il trasporto e

l’installazione dell’elettrodomestico, fare attenzione

a non danneggiare alcuna parte del circuito di

• Prima di smaltire questo prodotto (o altri frigoriferi),

rimuovere lo sportello, le guarnizioni e la maniglia,

in modo da evitare che bambini e animali domestici

possano accidentalmente rimanere intrappolati al

loro interno. Lasciare al loro posto i ripiani, in modo

che i bambini non possano entrare facilmente

all’interno dell’elettrodomestico. I bambini vanno

sorvegliati per evitare che non giochino con il

vecchio elettrodomestico.

• Il materiale di imballaggio di questo prodotto deve

essere smaltito nel rispetto dell’ambiente.

ULTERIORI SUGGERIMENTI PER UN UTILIZZO CORRETTO

• In caso di interruzione dell’erogazione di energia

elettrica, contattare la sede locale della società

elettrica e verifi care la durata di tale interruzione.

- La maggior parte delle interruzioni di energia

elettrica ripristinate entro una o due ore non

incideranno sulle temperature del frigorifero.

Tuttavia, è necessario ridurre al minimo il numero di

aperture dello sportello in assenza di corrente.

- Se l’interruzione di energia elettrica ha una durata

superiore alle 24 ore, occorre rimuovere tutti i cibi

• Eventuali chiavi fornite per la chiusura del frigorifero

dovranno essere tenute fuori dalla portata dei

bambini e conservate lontano dall’elettrodomestico.

• Se per un intervallo di tempo prolungato

l’elettrodomestico viene posto ad una temperatura

inferiore al limite di raffreddamento consentito

per l’elettrodomestico stesso, il funzionamento

dell’elettrodomestico potrebbe non essere uniforme

(la temperatura all’interno del frigorifero potrebbe

diventare troppo elevata).

• Non conservare cibi facilmente deteriorabili a basse

temperature, ad esempio banane e meloni.

• L’elettrodomestico è dotato di un sistema

automatico di sbrinamento, pertanto non

è necessario eseguire questa operazione

• L’aumento di temperatura in fase di sbrinamento

è conforme ai requisiti ISO. Ma se si desidera

evitare un aumento incontrollato della temperatura

del cibo congelato durante lo sbrinamento

dell’apparecchiatura, avvolgere il cibo in vari strati

di carta da giornale.

• Qualsiasi aumento di temperatura dei cibi congelati

durante lo sbrinamento può ridurne i tempi di

conservazione. ATTENZIONEAVVERTENZA DA99-02318H(0.6).indb Sec2:5DA99-02318H(0.6).indb Sec2:5 2012.8.23 11:26:32 AM2012.8.23 11:26:32 AM6_ informazioni

RISOLUZIONE DEI PROBLEMI ·····································································22

Consigli per risparmiare energia

- Installare l’elettrodomestico una stanza fredda e

asciutta con una ventilazione adeguata. Assicurarsi

che non sia esposto alla luce solare diretta e non

collocarlo mai vicino a una fonte di calore diretta

(radiatore, ad esempio).

- Non bloccare mai le aperture di sfogo o le griglie

presenti sull’elettrodomestico.

- Prima di mettere cibi caldi all’interno

dell’elettrodomestico, lasciarli raffreddare.

- Mettere a scongelare nel frigorifero i cibi congelati.

Dopodiché, sarà possibile utilizzare le basse

temperature dei prodotti congelati per raffreddare i cibi

- Non tenere aperto lo sportello troppo a lungo quando

si ripongono o tolgono cibi. Minore è il tempo durante

il quale lo sportello resta aperto, meno ghiaccio si

formerà nel congelatore.

- Pulire il retro del frigorifero regolarmente. La polvere

che si accumula aumenta il consumo di corrente.

- Non impostare una temperatura più bassa del

- Garantire una ventilazione suffi ciente alla base e

sul retro del frigorifero. Non coprire le aperture di

- Durante l’installazione, lasciare suffi ciente spazio sui

lati, sul retro e in alto per consentire la circolazione

dell’aria. Questo accorgimento consente di ridurre il

consumo di energia elettrica e di alleggerire anche la

DA99-02318H(0.6).indb Sec2:6DA99-02318H(0.6).indb Sec2:6 2012.8.23 11:26:32 AM2012.8.23 11:26:32 AMimpostazione _7

01 IMPOSTAZIONE GUIDA INTRODUTTIVA ALL’INSTALLAZIONE DEL FRIGORIFERO Congratulazioni per l’acquisto del Suo nuovo frigorifero Side by Side Samsung. Ci auguriamo che apprezzerà lo stato dell’arte delle tecnologia e delle caratteristihe che questo frigorifero ha da offrirLe. Scelta dell’ubicazione migliore per il

frigorifero • Scegliere un’ubicazione che consenta un facile accesso ai tubi di erogazione dell’acqua.• Scegliere un’ubicazione senza esposizione diretta alla luce solare.• Scegliere un’ubicazione con il pavimento in piano (o quasi).• Scegliere un’ubicazione con spazio suffi ciente per consentire una facile apertura degli sportelli del frigorifero.• Assicurarsi che l’unità possa essere spostata facilmente in caso di manutenzione e riparazione. Movimentazione del frigorifero Al fi ne di evitare danni alla pavimentazione, assicurarsi che i piedini frontali di livellamento siano in posizione sollevata (sopra al pavimento). Consultare la sezione “Livellamento del frigorifero” nel manuale (a pagina 11). Per proteggere la fi nitura del pavimento, posizionare del materiale protettivo, come ad esempio del cartone per imballo, sotto al frigorifero. Quando si eseguono l’installazione, nonché interventi di manutenzione o di pulizia dietro al frigorifero, assicurarsi di spostare in avanti l’elettrodomestico e di riposizionarlo in sede al termine di tali operazioni mantenendolo sempre ben dritto.ATTENZIONE impostazione del frigorifero

side-by-side almeno 50 mmalmeno 50 mm Piedino Cacciavite 25mm 25mm 50

DA99-02318H(0.6).indb Sec4:7DA99-02318H(0.6).indb Sec4:7 2012.8.23 11:26:32 AM2012.8.23 11:26:32 AM8_ impostazione

RIMOZIONE DEGLI SPORTELLI DEL FRIGORIFERO Se le dimensioni della porta d’ingresso non sono

suffi cienti per consentire il passaggio del frigorifero, è

possibile rimuovere gli sportelli.

1. Rimozione della protezione dei

Prima di tutto, aprire gli sportelli del congelatore e

del frigorifero e rimuovere la protezione dei piedini

anteriori girando le tre viti in senso antiorario.

Separazione della linea di

alimentazione dell’acqua dal frigorifero

2. Rimozione dello sportello del congelatore

Operazioni preliminari:

• Assicurarsi di sollevare lo sportello per evitare il

piegamento o la rottura dei cardini.

• Fare attenzione a non schiacciare il tubo dell’acqua

e i cavi sullo sportello.

• Collocare gli sportelli su una superfi cie stabile per

impedire graffi o danneggiamenti.

1. Dopo aver chiuso lo sportello del congelatore,

rimuovere la protezione del cardine superiore

utilizzando un cacciavite, quindi scollegare i cavi

tirandoli leggermente

2. Rimuovere le viti del cardine

quindi estrarre il cardine superiore

rimozione dello sportello, fare attenzione che non

cada, poiché potrebbe provocare lesioni personali.

3. Quindi, rimuovere lo sportello dal cardine inferiore

sollevandolo con attenzione

Fare attenzione a non schiacciare il tubo

01 IMPOSTAZIONE Rimozione dello sportello del frigorifero 1. Con lo sportello chiuso, rimuovere la protezione del cardine superiore 1 utilizzando un cacciavite.2. Rimuovere le viti del cardine 2 e la vite di messa a terra 3 girando in senso antiorario, quindi estrarre il cardine superiore 4 . Durante la rimozione dello sportello, fare attenzione che non cada, poiché potrebbe provocare lesioni personali.3. Rimuovere lo sportello dal cardine inferiore 5

. 4. Rimuovere il cardine inferiore 7 dalla staffa 8

sollevandolo leggermente.

RIMONTAGGIO DEGLI SPORTELLI DEL FRIGORIFERO Dopo aver installato il frigorifero nella posizione desiderata, occorre rimontare gli sportelli. Rimontaggio dello sportello del

1. Rimontare lo sportello del congelatore inserendo nuovamente il tubo 1 nell’angolo inferiore dello sportello e all’interno del foro presente nel cardine inferiore 2 . Tirare leggermente il tubo verso il basso in modo che sia dritto, senza pieghe né curvature.2. Inserire l’albero del cardine superiore 3 nel foro presente sull’angolo dello sportello del congelatore 4 . Assicurarsi che il cardine sia allineato con il foro del cardine superiore 5 e con il foro dello scomparto 6 , quindi riavvitare le viti del cardine 7 e la vite di messa a terra 8 girando in senso orario. Ricollegare i cavi.3. Posizionare il bordo anteriore del coperchio del cardine superiore 9 sulla parte anteriore del cardine superiore 10 e riavvitarlo con la vite. 4

DA99-02318H(0.6).indb Sec4:9DA99-02318H(0.6).indb Sec4:9 2012.8.23 11:26:39 AM2012.8.23 11:26:39 AM10_ impostazione

Rimontaggio dello sportello del frigorifero

1. Reinserire il cardine inferiore

2. Allineare il foro nell’angolo dello sportello del

con il cardine inferiore

presente sul cardine

. Assicurarsi che il cardine

sia allineato con il foro del cardine superiore

e con il foro situato nella parte superiore dello

. Quindi, riavvitare le viti del cardine

e la vite di messa a terra

4. Posizionare la parte anteriore del coperchio del

sulla parte anteriore del

e riavvitarla con la vite.

Rimontaggio della linea di

alimentazione dell’acqua

2. Il tubo dell'acqua deve essere completamente

inserito fi no al centro del giunto trasparente per

evitare eventuali perdite d'acqua dall'erogatore.

3. Inserire la clip contenuta nel pacchetto di

installazione e verifi care che sia in grado di

sostenere saldamente il tubo.

Rimontaggio della protezione dei

Prima di montare la protezione, verifi care

l’assenza di perdite nel raccordo dell’acqua.

Riposizionare la protezione dei piedini anteriori

girando le tre viti in senso orario, come mostrato

Centro del giunto Centro del giunto trasparente trasparente clip A (1/4”) clip A (1/4”) (6,35 mm) (6,35 mm) DA99-02318H(0.6).indb Sec4:10DA99-02318H(0.6).indb Sec4:10 2012.8.23 11:26:42 AM2012.8.23 11:26:42 AMimpostazione _11

01 IMPOSTAZIONE LIVELLAMENTO DEL FRIGORIFERO Dopo aver rimontato gli sportelli, verifi care che il frigorifero sia in piano, in modo da poter effettuare le ultime regolazioni. In caso contrario, non sarà possibile livellare perfettamente gli sportelli.È possibile regolare anche la parte anteriore del frigorifero. Se lo sportello del congelatore è più

basso del frigorifero Inserire un cacciavite a punta piatta in una tacca sul piedino, girare in senso orario o antiorario per mettere a livello il congelatore. Se lo sportello del congelatore è più

alto del frigorifero Inserire un cacciavite a punta piatta in una tacca sul piedino, girare in senso orario o antiorario per mettere a livello il frigorifero.Non si consiglia di effettuare piccole regolazioni con la levetta di controllo. Per informazioni sulla procedura ottimale per effettuare regolazioni minime sugli sportelli, vedere la sezione successiva. PICCOLE REGOLAZIONI DELLE PORTE Tenere presente che per livellare perfettamente gli sportelli è necessario che il frigorifero sia in piano. Per ulteriori informazioni, consultare la sezione precedente sul livellamento del frigorifero.La procedura di regolazione fi ne dell’altezza della portafrigo differisca da quanto già spiegato. Aprire lo sportello frigo e regolarlo come indicato di seguito:1. Allentare il dado 1 posto sul cardine inferiore fi no all’estremità superiore del bullone 2

. Quando si rilascia il dado 1 , assicurarsi di utilizzare la chiave esagonale fornita in dotazione

3 per allentare il bullone 2 in direzione antioraria. Quindi, sarà possibile svitare il dado 1 con le dita.2. Regolare la differenza di altezza tra gli sportelli girando il bullone 2

in senso orario o antiorario .Ruotando il bullone in senso orario , lo sportello viene sollevato.3. Dopo aver regolato gli sportelli, girare il dado 1 in senso orario fi no all’estremità inferiore del bullone, quindi stringere di nuovo il bullone con la chiave 3 tper fi ssare il dado 1

. Se il dado non viene fi ssato saldamente, il bullone potrebbe allentarsi.GambaCacciaviteCacciaviteGambaStrumento di regolazione Se lo sportello del congelatore Se lo sportello del congelatore è più alto rispetto al frigorifero è più alto rispetto al frigorifero 1

DA99-02318H(0.6).indb Sec4:11DA99-02318H(0.6).indb Sec4:11 2012.8.23 11:26:45 AM2012.8.23 11:26:45 AM12_ impostazione

CONTROLLO DELLA LINEA DELL’EROGATORE DI ACQUA(OPZIONALE)

L’erogatore di acqua è solo una delle numerose

caratteristiche utili del nuovo frigorifero Samsung.

Per ottimizzare l’igiene, il fi ltro dell’acqua Samsung

rimuove le particelle nocive presenti nell’acqua, ma

non sterilizza né distrugge alcun microrganismo. A

questo scopo, è necessario acquistare un sistema

di purifi cazione dell’acqua. Per un utilizzo corretto

del dispositivo di produzione di ghiaccio, l’acqua

deve avere una pressione di 138 ~862 Kpa psi

(Pounds per Square Inch). In condizioni normali, un

bicchiere di carta da 170 cc può essere riempito

in 10 secondi. Se il frigorifero è installato in un’area

in cui la pressione dell’acqua è bassa (al di sotto di

138 Kpa), è possibile installare una pompa ausiliaria

per compensare la perdita di pressione. Assicurarsi

che il serbatoio dell’acqua all’interno del frigorifero

sia riempito correttamente, spingendo la levetta

dell’erogatore di acqua fi no a che l’acqua non esce.

Il kit di installazione della linea d’acqua è incluso

con questa unità. Si trova nel cassetto del freezer.

INSTALLAZIONE DELLA LINEA DELL’EROGATORE DI ACQUA Per il modello interno

Componenti le l’installazione della linea d’acqua

Collegamento alla linea di

alimentazione dell’acqua

1. Per prima cosa, chiudere il rubinetto centrale di

erogazione dell’acqua.

2. Individuare il tubo di acqua potabile fredda più

3. Attenersi alle istruzioni di installazione del tubo

dell’cqua fornite nel kit di installazione.

4. Dopo avere collegato l’acqua al fi ltro dell’acqua,

riaprire l’erogazione dell’acqua e alimentare

almeno 1 litro di acqua per pulire e attivare il fi ltro

Collegamento del tubo dell’acqua al

1. Estrarre il tappo dal tubo dell’acqua sull’unità e

inserire il dado di compressione nel tubo dell’unità

dopo averlo rimosso dall’altro tubo dell’acqua.

2. Collegare sia il tubo dell’unità che quello del kit

fornito per l’erogazione dell’acqua.

3. Stringere il dado di compressione sul dispositivo

di compressione. Verifi care l’assenza di spazio tra

4. Aprire l’acqua e verifi care la presenza di eventuali

Collegare il tubo dell’acqua solo a fonti di acqua

potabile. Se è necessario riparare o smontare

il tubo dell’acqua, tagliare 6.5 mm del tubo di

plastica per garantire un collegamento solido e

Prima dell’uso, esaminare la perdita in

questi punti ATTENZIONEIl tubo dell’acqua va collegato al tubo dell’acqua fredda. Se venisse collegato al tubo dell’a cqua calda, potrebbe provocare il cattivo funzionamento del depuratore.

Dispositivo di fi ssaggio linea acqua e viti

Filtro acqua Chiudere il Chiudere il tubo dell’acqua tubo dell’acqua principale principale

• L’INSTALLAZIONE DEL TUBO DELL’ACQUA non è

coperta dalla garanzia Samsung.

• Questa operazione verrà eseguita a carico del

cliente, a meno che il prezzo al dettaglio non

includa il costo di installazione.

• Se necessario, per l’installazione rivolgersi a un

idraulico o a un installatore autorizzato.

• Se si è verifi cata una perdita di acqua in seguito a

un’errata installazione, contattare l’installatore.

INSTALLAZIONE DELLA LINEA DELL’EROGATORE DI ACQUA Controllo delle parti

Componenti le l’installazione della linea

Connettere il tubo dell’acqua con

raccordo e rubinetto.

- Chiudere il rubinetto generale dell’acqua.

- Connettere il raccordo “A” al rubinetto.

Scegliere l’ubicazione in cui installare il

depuratore (modello con il depuratore)

- Tagliare il tubo dell’acqua collegato al depuratore

scegliendo la lunghezza giusta, dopo aver misurato

la distanza tra il depuratore e il rubinetto dell’acqua

- Se si desidera rimontare i lati di entrata e di uscita

del depuratore durante la sua installazione, vedere

l’illustrazione di riferimento. Dispositivo di fi ssaggio linea acqua e vitiConnettore tuboLinea dell’acquaFermaglio fi ssaggio fi ltroDepuratoreATTENZIONEIl tubo dell’acqua va collegato al tubo dell’acqua fredda. Se venisse collegato al tubo dell’a cqua calda, potrebbe provocare il cattivo funzionamento del depuratore.INFORMAZIONI SULLA GARANZIAQuesta installazione della linea dell’acqua non è coperta dalla garanzia del produttore del frigorifero/congelatore e del dispositivo di produzione di ghiaccio. Per ridurre al minimo i rischi di danni causati dall’acqua, seguire attentamente queste istruzioni. Nota: Se gli accoppiatori non sono adatti per il rubinetto esistente, rivolgersi a un rivenditore autorizzato e acquistare gli accoppiatori adatti per l’installazione. DA99-02318H(0.6).indb Sec4:13DA99-02318H(0.6).indb Sec4:13 2012.8.23 11:26:50 AM2012.8.23 11:26:50 AM14_ impostazione

Istruzioni per la sostituzione

1. Chiudere l’erogazione dell’acqua.

2. Annotarsi la direzione di fl usso dell’acqua.

3. Inserire il tubo di alimentazione dell’acqua nel lato

ingresso acqua del fi ltro fi no all’arresto del tubo.

4. Dopo avere inserito il tubo fi ssare saldamente il

fermaglio. Fissare il tubo con il fermaglio.

5. Aprire l’acqua e verifi care l’eventuale presenza di

perdite. Se vi sono perdite, ripetere i punti 1,2,3,4.

Se la perdita continua, interrompere l’uso e

rinvolgersi al proprio rivenditore.

6. Risciacquare il fi ltro per 5 minuti prima dell’uso.

Rimuovere gli eventuali residui

all’interno del depuratore (modello con

- Aprire il rubinetto dell’acqua principale e controllare

se l’acqua scorre nel tubo sul lato di entrata

dell’acqua del depuratore.

- Se l’acqua non fuoriesce dal tubo, assicurarsi se il

- Lasciare aperto il rubinetto per consentire la

fuoriuscita dell’acqua pulita e degli eventuali residui

formatisi durante le fasi di fabbricazione.

Fissare il fermaglio di blocco del fi ltro

- Tenere il fermaglio di blocco del fi ltro nella posizione

corretta (sotto il lavandino ad esempio) e fi ssare

saldamente in posizione con la vite.

Fissare il depuratore al proprio posto

- Fissare il depuratore al proprio posto, come

mostrato nella fi gura di destra. ACCOPPIATORE “A”ROBINETTOACCOPPIATORELato uscitaacqua del filtroLATO INGRESSOACQUA DEL FILTROUSCITA DI LINEA90 GRADIFILTRO ACQUAATTENZIONE Fermaglio di blocco Fermaglio di blocco Inserire il fermaglio di Inserire il fermaglio di fissaggio dopo avere fissaggio dopo avere messo in sede il tubo messo in sede il tuboLATO INGRESSO ALIMENTAZIONE ACQUAPERMEATDIREZIONE DI FLUSSO Nota: È necessario anche assicurarsi che il taglio sia squadrato e non ad angolo, ciò potrebbe provocare perdite TUBO DELL’ACQUADEPURATOREACQUALATO DI USCITA DEL DEPURATOREFERMAGLIO FISSAGGIO FILTROTUBODELL’ACQUAFERMAGLIO FISSAGGIOFILTROFILTRO DA99-02318H(0.6).indb Sec4:14DA99-02318H(0.6).indb Sec4:14 2012.8.23 11:26:51 AM2012.8.23 11:26:51 AMimpostazione _15

01 IMPOSTAZIONE Collegare la linea dell’acqua al

- Rimuovere il coperchio del compressore del frigorifero.

- Collegare la linea dell’acqua alla valvola, come mostrato

- Dopo averlo collegato, controllare se ci sono perdite. In

caso affermativo, rieffettuare il collegamento.

- Rimontare il coperchio del compressore del frigorifero.

Fissare la linea dell’acqua

- Servendosi della graffa “A”,

fi ssare la linea dell’acqua alla

parete (parte posteriore del

- Dopo aver fi ssato la linea

dell’acqua, assicurarsi

eccessivamente, ammaccato

Rimozione di eventuali residui

all’interno della linea di alimentazione

dell’acqua dopo l’installazione del

1. Aprire l’erogazione di acqua principale e chiudere

la valvola della linea di alimentazione dell’acqua.

2. Far scorrere l’acqua nell’erogatore fi nché non

fuoriesce pulita (circa 1L). Ciò consentirà di pulire

il sistema di erogazione dell’acqua e di rimuovere

3. In alcuni casi potrebbe essere necessario far

nuovamente scorrere l’acqua.

4. Aprire lo sportello del frigorifero e verifi care

l’assenza di perdite di acqua dal fi ltro.

Subito dopo l’installazione di una cartuccia

del fi ltro dell’acqua, dall’erogatore dell’acqua

fuoriesce un piccolo spruzzo d’acqua. Ciò

è dovuto all’immissione di aria nel tubo e

non dovrebbe causare alcun problema di

Controllo della quantità di acqua

erogata al contenitore del ghiaccio

1. Sollevare il secchiello del dispositivo di produzione

di ghiaccio ed estrarlo dal congelatore.

2. Quando si preme il pulsante Test, il contenitore di

cubetti di ghiaccio si riempie di acqua proveniente

dal rubinetto di erogazione dell’acqua. Controllare

che la quantità di acqua sia corretta (vedere

l’illustrazione seguente).

Se il livello dell’acqua è troppo basso, i cubetti di

ghiaccio prodotti saranno piccoli. Questo problema

non è dovuto al frigorifero, bensì alla pressione

dell’acqua nei tubi di erogazione principali. LINEA DELL’ACQUACOPERCHIO DELCOMPRESSORE DELFRIGORIFERODADO DI COLLEGAMENTOGRAFFA ADELL’ACQUADispositivo produzione ghiaccio 1

2 Pulsante TestVerifi care il livello dell’acqua DA99-02318H(0.6).indb Sec4:15DA99-02318H(0.6).indb Sec4:15 2012.8.23 11:26:51 AM2012.8.23 11:26:51 AM16_ funzionamento

FUNZIONAMENTO DEL FRIGORIFERO UTILIZZO DEL PANNELLO DI CONTROLLO

/ DISPLAY DIGITALE Quando non è utilizzato, il display si spegne.

Questo comportamento è normale.

PULSANTE POWER FREEZE Consente di velocizzare il processo

di congelamento dei prodotti nel

congelatore. Ciò può risultare

utile se è necessario congelare in

modo rapido prodotti facilmente

deperibili oppure se la temperatura

nel congelatore è aumentata

eccessivamente (ad esempio, nel

caso in cui lo sportello sia stato

PULSANTE FREEZER Premere il pulsante FREEZER

per impostare la temperatura

desiderata nel congelatore. È

possibile impostare un valore

compreso tra - 14°C e -25°C.

PULSANTE ICE TYPE Utilizzare questo pulsante per scegliere

l’opzione Cubed (cubetti di ghiaccio),

Crushed (ghiaccio tritato) o Ice off (per

disattivare la produzione di ghiaccio).

PULSANTE FILTER CHANGE Quando il fi ltro viene sostituito,

azzerare l’indicatore tenendo premuto

questo pulsante per 3 secondi.

PULSANTE VACATION Se si prevede di assentarsi per

una vacanza o un viaggio di lavoro

oppure di non utilizzare il frigorifero,

premere il pulsante Vacation. Quando

si seleziona il pulsante Vacation per

disattivare lo scomparto frigorifero, il

LED passerà automaticamente dalla

funzione frigorifero a vacanze.

Quando si seleziona la funzione

Vacation, si consiglia vivamente

di rimuovere i cibi presenti nello

scomparto cibi freschi e di non

lasciare lo sportello aperto.

FUNZIONE CHILD LOCK Premendo contemporaneamente il

tasto Vacation e il tasto Fridge per

3 secondi, tutti i pulsanti saranno

bloccati. La leva di erogazione

dell’acqua e la leva del ghiaccio non

funzionano. Per annullare questa

funzione, premere nuovamente i due

tasti per 3 secondi.

PULSANTE FRIDGE Premere il pulsante Fridge

per impostare la temperatura

desiderata nel frigorifero. È

possibile impostare un valore

compreso tra 1°C e 7°C. Quando si usa la funzione Power Freeze (sovraraffreddamento) il consumo di energia del frigorifero aumenterà. Ricordarsi di spegnerla quando non si ha necessità di essa e tronare alla funzione di refrigerazione normale. Se avete necessità di congelare una grande quantità di alimento, attivate la funzione Power Freeze con almeno 24 ore in anticipo. funzionamento del frigorifero

SAMSUNG side-by-side

2 Modello selezione raffreddamento Modello di erogatore Modello normale 1

DA99-02318H(0.6).indb 섹션2:16DA99-02318H(0.6).indb 섹션2:16 2012.8.23 11:26:53 AM2012.8.23 11:26:53 AMfunzionamento _17

02 FUNZIONAMENTO CONTROLLO DELLA TEMPERATURA CONTROLLO DELLA TEMPERATURA DEL CONGELATORE La temperatura del congelatore può essere impostata

su un valore compreso tra -14°C e - 25°C in base

alle esigenze specifi che. Premere ripetutamente

il pulsante Freezer fi nché sul display non viene

visualizzata la temperatura desiderata. Tenere

presente che i prodotti di gelateria potrebbero

sciogliersi a temperature superiori a -16°C. La

temperatura sul display passerà in modo sequenziale

da -14°C a -25°C. Quando verrà raggiunta la

temperatura di -14°C, sul display verrà visualizzato

il valore di -25°C. Una volta impostata la nuova

temperatura, dopo cinque secondi sul display verrà

visualizzata di nuovo la temperatura corrente del

congelatore. Tuttavia, tale valore cambierà quando il

congelatore avrà raggiunto la nuova temperatura.

I balconcini superiore e inferiore nel comparto

freezer di questo modello sono composti dalle

due sezioni a stella, all'interno delle quali la

temperatura è lievemente superiore rispetto al

CONTROLLO DELLA TEMPERATURA DEL FRIGORIFERO La temperatura del frigorifero può essere impostata

su un valore compreso tra 7°C e 1°C in base

alle esigenze specifi che. Premere ripetutamente

il pulsante Fridge fi nché sul display non viene

visualizzata la temperatura desiderata.

La temperatura del congelatore o del frigorifero

potrebbe aumentare se gli sportelli vengono

aperti con eccessiva frequenza o se vengono

introdotti diversi cibi caldi o tiepidi. Queste

situazioni potrebbero far lampeggiare display

digitale. Il display smetterà di lampeggiare

quando la temperatura del congelatore o del

frigorifero raggiungerà i valori normali impostati.

Se continua a lampeggiare, potrebbe essere

necessario “azzerare” il frigorifero. Provare

scollegare l’elettrodomestico dalla presa

elettrica, attendere circa 10 minuti quindi

UTILIZZO DELL’EROGATORE DI GHIACCIO E ACQUA FREDDA Premere il pulsante Ice Type per selezionare il tipo di

ghiaccio desiderato.

Il ghiaccio viene prodotto sotto forma di cubetti.

Se si sceglie l’opzione “Crushed”, i cubetti

verranno frantumati dal dispositivo di produzione

Erogazione di ghiaccio

Collocare il bicchiere sotto il condotto di uscita del

ghiaccio e spingere leggermente con il bicchiere la

levetta dell’erogatore di ghiaccio. Assicurarsi che

il bicchiere sia allineato con l’erogatore per evitare

eventuali fuoriuscite di ghiaccio.

Utilizzo dell’erogatore di acqua

Collocare il bicchiere sotto il condotto di uscita

dell’acqua e spingere leggermente con il bicchiere

la levetta dell’erogatore di acqua. Assicurarsi che

il bicchiere sia allineato con l’erogatore per evitare

eventuali fuoriuscite di acqua.

Produzione ghiaccio disattivata Questa funzione consente di disattivare il dispositivo di produzione di ghiaccio. DA99-02318H(0.6).indb 섹션2:17DA99-02318H(0.6).indb 섹션2:17 2012.8.23 11:26:54 AM2012.8.23 11:26:54 AM18_ funzionamento

• Non mettere le dita, le mani od oggetti impropri

nello scivolo o nel secchiello del dispositivo di

produzione di ghiaccio.

- Si potrebbero subire lesioni personali causare

• Non mettere mai le dita né altri oggetti

nell’apertura dell’erogatore.

- Si potrebbero subire lesioni personali.

• Utilizzare solo il dispositivo di produzione di

ghiaccio fornito con il frigorifero.

• L’erogazione dell’acqua a questo frigorifero va

installata/collegata da personale qualifi cato e il

collegamento deve essere eseguito solo a una

condotta di acqua potabile.

• Per azionare correttamente il dispositivo di

produzione del ghiaccio, è necessaria una

pressione dell’acqua di 138 ~862 Kpa.

• Se si prevede di assentarsi per una lunga

vacanza o un viaggio di lavoro e di non utilizzare

l’erogatore di acqua o ghiaccio, chiudere la

- In caso contrario, si potrebbero verifi care perdite

• Rimuovere l’umidità in eccesso presente

all’interno e lasciare aperti gli sportelli.

- In caso contrario, si possono formare cattivi

Per ottenere più spazio, è possibile togliere il

cassetto superiore del freezer dato che questo

non infl uisce sulle caratteristiche meccaniche e

termiche. Un volume di stoccaggio dichiarato

del comparto di stoccaggio degli alimenti

congelati viene calcolato con questo cassetto

UTILIZZO DEL CASSETTO COOLSELECT ZONE™ (OPZIONALE)

Refrigerazione rapida

• La funzione Quick Cool può essere utilizzata con

• “Quick Cool” consente di raffreddare nel giro di 60

min. 1~3 bevande in lattina.

• Per annullare questa funzione, premere di nuovo

il pulsante “Quick Cool”. CoolSelect Zone™ torna

alla temperatura precedente.

• Quando la funzione “Quick Cool” fi nisce, torna

all’impostazione di temperatura “Cool”.

• Gli sgocciolamenti e la perdita di qualità delle carni riducono

la freschezza dei cibi.

• Dopo aver selezionato “Thaw”, l’aria calda e fredda

vengono inviate alternativamente nel cassetto CoolSelect

• A seconda del peso della carne, il tempo di scongelamento

può essere selezionato nella sequenza di 4, 6, 10 e 12 ore.

• Al termine del ciclo della funzione “Thaw”, il display di

CoolSelect Zone™ torna alla condizione di refrigerazione

• Al termine del ciclo della funzione “Thaw “, le carni non

contengono più liquidi e sono congelate a metà, quindi è

facile tagliarle e cucinarle.

• Per annullare questa opzione, premere un pulsante

qualsiasi ad eccezione di “Thaw”.

• Il tempo di scongelamento approssimativo della carne e del

pesce è indicato qui di seguito (con uno spessore medio

A seconda delle dimensioni e dello spessore della

carne e del pesce, il tempo di scongelamento può

variare. Il peso di cui sopra rappresenta il peso totale

dei cibi presenti nel cassetto CoolSelect Zone™ . Es.:)

Il tempo di scongelamento totale per 400 g di manzo

congelato e 600 g di pollo congelato sarà di 10 ore.

Con l’opzione “Thaw”, i cibi che non vanno

scongelati nel cassetto CoolSelect Zone™

vanno rimossi. AVVERTENZAATTENZIONEAVVERTENZA DA99-02318H(0.6).indb 섹션2:18DA99-02318H(0.6).indb 섹션2:18 2012.8.23 11:26:55 AM2012.8.23 11:26:55 AMfunzionamento _19

02 FUNZIONAMENTO Zero Zone (0ºC)

• Quando si sceglie “Zero Zone”, la temperatura

visualizzata sul cassetto CoolSelect Zone™ è di

0ºC, a prescindere dalla temperatura di riferimento

• La temperatura di “Zero Zone” aiuta a conservare

più a lungo la carne e il pesce fresco.

• Quando si sceglie “Cool”, la temperatura sarà

identica alla temperatura di riferimento del

frigorifero. Il pannello digitale mostra la stessa

temperatura del display.

• Il cassetto CoolSelect Zone™ fornisce un ulteriore

spazio nel frigorifero.

A seconda delle bevande, il tempo di

raffreddamento può variare.

Per l’opzione “Quick Cool”, i cibi conservati

nel cassetto CoolSelect Zone™ vanno

RIMOZIONE DEGLI ACCESSORI DEL CONGELATORE

È possibile pulire e riordinare l’interno del congelatore

in modo estremamente rapido.

1. Per rimuovere il ripiano di vetro, estrarlo al

massimo e sollevarlo leggermente.

2. Per rimuovere il contenitore dello sportello,

afferrarlo con entrambe le mani e sollevarlo

3. Per rimuovere il cassetto di plastica, estrarlo e

sollevarlo leggermente.

4. Per rimuovere il secchiello del dispositivo di

produzione di ghiaccio, sollevarlo ed estrarlo.

Non applicare una forza eccessiva nel rimuovere

la protezione. La protezione potrebbe rompersi e

causare lesioni personali. AVVERTENZA DA99-02318H(0.6).indb 섹션2:19DA99-02318H(0.6).indb 섹션2:19 2012.8.23 11:26:56 AM2012.8.23 11:26:56 AM20_ funzionamento

RIMOZIONE DEGLI ACCESSORI DEL FRIGORIFERO

1. Per rimuovere il ripiano di vetro antiversamento,

estrarlo al massimo e sollevarlo leggermente.

2. Per rimuovere il cassetto frutta e verdura, premere

presenti sui lati interni

destro e sinistro del

coperchio del cassetto

sollevarlo leggermente

3. Per rimuovere il contenitore dello sportello per

le bevande, afferrarlo con entrambe le mani e

sollevarlo leggermente.

4. Il RIPIANO A Z è fi ssato alla parete dello

scomparto. Per rimuovere il ripiano, farlo scorrere

e sollevarlo leggermente dalle guide.

Attenzione a non montare il ripiano Z

scambiando parte superiore e inferiore,

Prima di rimuovere gli accessori, assicurarsi che non

Se possibile, rimuovere tutti i prodotti

contemporaneamente per ridurre il rischio di incidenti

Per la migliore effi cienza energetica del

prodotto, si consiglia di lasciare i ripiani, i

cassetti e i contenitori nella posizione originale

come illustrato a pagina (18).

PULIZIA DEL FRIGORIFERO Non usare benzene, diluenti o prodotti per

la pulizia quali Clorox o a base di cloruro.

L'uso di questi prodotti potrebbe

danneggiare la superfi cie dell'apparecchio

e causare un incendio.

Non spruzzare acqua sul frigorifero se

è collegato alla presa, poiché potrebbe

causare scosse elettriche. Non pulire

il frigorifero con benzene, solvente o

detergente per automobili, in modo da

evitare il rischio di incendi.

SOSTITUZIONE DELLA LAMPADINA INTERNA Per la sostituzione della spia LED, rivolgersi

all’assistenza tecnica. ATTENZIONEAVVERTENZAATTENZIONE DA99-02318H(0.6).indb 섹션2:20DA99-02318H(0.6).indb 섹션2:20 2012.8.23 11:26:56 AM2012.8.23 11:26:56 AMfunzionamento _21

02 FUNZIONAMENTO SOSTITUZIONE DEL FILTRO DELL’ACQUA Per ridurre il rischio di danni da acqua,

NON utilizzare fi ltri dell’acqua di marche

generiche per il frigorifero SAMSUNG.

UTILIZZARE SOLTANTO FILTRI DI MARCA SAMSUNG. SAMSUNG non è legalmente

responsabile per danni, compresi ma non

limitati ai danni della proprietà, causati da

perdite d’acqua in seguito all’utilizzo di un

fi ltro generico. I frigoriferi SAMSUNG sono

progettati per lavorare SOLO CON il fi ltro

per l’acqua SAMSUNG.

La “Spia del fi ltro” consente di sapere quando è il momento

di sostituire la cartuccia del fi ltro dell’acqua.

Quando la spia indicatrice del fi ltro passa al colore rosso,

occorre cambiare il fi tlro. La spia si accenderà prima che

si esaurisca la capacità del fi ltro in uso. In tal modo, si

disporrà del tempo necessario per acquistare un nuovo

fi ltro. Se il fi ltro viene sostituito per tempo, il frigorifero

fornirà acqua più fresca e pulita.

1. Estrarre dal contenitore il fi ltro dell’acqua e

applicarvi un adesivo con l’indicazione del

mese, come illustrato nella fi gura.

2. Sull’adesivo dovrà essere specifi cato un

intervallo di sei mesi a partire dalla data

corrente. Ad esempio, se il fi ltro dell’acqua

viene sostituito nel mese di marzo, occorre

applicare al fi ltro un adesivo con la dicitura

“SEP” (settembre) per indicare che la

sostituzione dovrà essere effettuata in

settembre. In genere la durata di un fi ltro è di

3. Rimuovere quindi il tappo girandolo in senso

4. Rimuovere il tappo di protezione del nuovo

fi ltro ed estrarre il fi ltro precedente.

5. Posizionare e inserire il nuovo fi ltro

nell’apposito alloggiamento. Girare

lentamente il fi ltro dell’acqua in senso orario

di 90° per allinearlo con il segno di riferimento

sul coperchio, bloccando il fi ltro in posizione.

Assicurarsi che l’indicatore sia allineato con

la posizione di “bloccaggio”. Non stringere in

6. Una volta eseguita questa procedura, tenere

premuto il pulsante Ice Type per 3 secondi per

azzerare l’indicatore del fi ltro.

7. Infi ne, erogare 1 litro di acqua dall’erogatore e

gettare via. Prima di bere, assicurarsi che’acqua

corrente sia pulita.

Subito dopo l’installazione di una cartuccia

del fi ltro dell’acqua, dall’erogatore dell’acqua

fuoriesce un piccolo spruzzo d’acqua. Ciò

è dovuto all’immissione di aria nel tubo e

non dovrebbe causare alcun problema di

Come ordinare i fi ltri di ricambio

Per ordinare altre cartucce per il fi ltro dell’acqua,

rivolgersi a un rivenditore autorizzato Samsung.

UTILIZZO DEGLI SPORTELLI Gli sportelli del frigorifero dispongono di una speciale

funzione di apertura e chiusura che garantisce la

perfetta e costante chiusura.

Se viene aperto oltre un determinato punto, lo

sportello verrà “bloccato” e rimarrà aperto. Se lo

sportello viene leggermente spinto oltre il blocco che

ne impone l’apertura, verrà chiuso automaticamente.

5 Allineare il segno di riferimento con la posizione di bloccaggioFiltro del coperchioAdesivo(indicazione del mese)AVVERTENZA DA99-02318H(0.6).indb 섹션2:21DA99-02318H(0.6).indb 섹션2:21 2012.8.23 11:26:57 AM2012.8.23 11:26:57 AM22_ risoluzione dei problemi

risoluzione dei problemi

PROBLEMA SOLUZIONE Il frigorifero non

• Verifi care che la spina del cavo di alimentazione sia collegata correttamente.

• Il controllo della temperatura sul pannello del display è impostato sulla

temperatura corretta? Provare a impostarlo su una temperatura più bassa.

• Il frigorifero si trova esposto alla luce solare diretta oppure troppo vicino a

una fonte di calore?

• La parte posteriore del frigorifero è troppo vicina al muro e impedisce la

circolazione dell’aria?

I cibi nel frigorifero

• Il controllo della temperatura sul pannello del display è impostato sulla

temperatura corretta? Provare a impostarlo su una temperatura più elevata.

• La temperatura nella stanza è molto bassa?

• Nella parte più fredda del frigorifero sono stati riposti cibi con un elevato

contenuto di acqua? Provare a spostare tali prodotti all’interno del frigorifero

anziché conservarli nel cassetto CoolSelect Zone™.

frigorifero si sentono

rumori o suoni insoliti.

• Controllare che il frigorifero sia in piano e stabile.

• La parte posteriore del frigorifero è troppo vicina al muro e impedisce la

circolazione dell’aria?

• Dietro o sotto al frigorifero sono caduti oggetti?

• All’interno del frigorifero si sente un ticchettio. Questo è normale e avviene

in quanto i vari accessori si contraggono o si espandono in base alla

temperatura presente all’interno del frigorifero.

sono caldi e si forma

• Un lieve riscaldamento è normale poiché negli angoli anteriori del frigorifero

sono installati dei dispositivi anti-condensa.

• Lo sportello del frigorifero è semiaperto? La condensa si può formare

quando si lascia aperto lo sportello a lungo.

Il ghiaccio non viene

• Prima di produrre ghiaccio, dopo l’installazione della linea di alimentazione

dell’acqua, sono trascorse 12 ore?

• La linea dell’acqua è collegata e la valvola di chiusura è aperta?

• La funzione di produzione di ghiaccio è stata disattivata manualmente?

Assicurarsi che l’opzione Ice Type sia impostata su Cubed o Crushed.

• Sono presenti cubetti di ghiaccio bloccati all’interno del contenitore?

• La temperatura del congelatore è troppo elevata? Provare a impostarlo su

una temperatura più bassa.

frigorifero si sente un

• Il gorgoglio proviene dal liquido refrigerante che circola nel frigorifero ed è

Nel frigorifero c’è un

• Il cibo si è deteriorato?

• Incartare i cibi che emanano un odore forte (ad esempio il pesce) in modo

che siano a tenuta d’aria.

• Pulire il congelatore a intervalli periodici e gettare via eventuali cibi avariati.

Si forma del ghiaccio

• L’apertura di sfi ato è bloccata? Rimuovere eventuali ostruzioni in modo che

l’aria circoli liberamente.

• Lasciare uno spazio suffi ciente tra i cibi conservati, affi nché l’aria circoli

• Lo sportello del congelatore è chiuso correttamente?

L’erogatore di acqua

• La linea dell’acqua è collegata e la valvola di chiusura è aperta?

• Il tubo di alimentazione dell’acqua è schiacciato o piegato? Assicurarsi che

il tubo sia privo di ostruzioni.

• Il serbatoio dell’acqua è congelato perché la temperatura del frigorifero è

troppo bassa? Provare a impostarlo su una temperatura più elevata sul

pannello del display principale.

DA99-02318H(0.6).indb 섹션3:22DA99-02318H(0.6).indb 섹션3:22 2012.8.23 11:27:3 AM2012.8.23 11:27:3 AMmemo

DA99-02318H(0.6).indb 섹션3:23DA99-02318H(0.6).indb 섹션3:23 2012.8.23 11:27:3 AM2012.8.23 11:27:3 AMLimiti temperatura ambiente stanza

Questo frigorifero è progettato per funzionare nell’ambito delle temperature ambiente specifi cate dalla corri-

spondente classe di temperatura riportata sulla targhetta delle prestazioni di esercizio dello stesso.

Tropicale T da +16 a +43

Le temperature interne possono essere infl uenzate da fattori quali la posizione del frigo-

rifero, la temperatura ambiente e la frequenza con la quale si apre la porta. Regolare la

temperatura secondo le necessità in modo da compensare tali fattori.

Contatta SAMSUNG WORLD WIDE Se avete commenti o domande sui prodotti Samsung,

contattate il Servizio Clienti Samsung

Samsung Electronics Italia S.p.A Via C. Donat Cattin, 5 20063,

Cernusco Sul Naviglio (MI)

Corretto smaltimento del prodotto

(rifi uti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il

prodotto e i relativi accessori elettronici (quali caricabatterie, cuffi a e cavo USB) non

devono essere smaltiti con altri rifi uti al termine del ciclo di vita. Per evitare eventuali

danni all’ambiente o alla salute causati dallo smaltimento dei rifi uti non corretto, si

invita l’utente a separare il prodotto e i suddetti accessori da altri tipi di rifi uti, confer-

endoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato

acquistato il prodotto o l’autorità competente per tutte le informazioni relative alla rac-

colta differenziata di questo tipo di materiali.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio

fornitore e verifi care i termini e le condizioni del contratto di acquisto. Questo prodotto

e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifi uti
