MANUALE UTENTE RB31FEJNCSS SAMSUNG

immagina le possibilità

Grazie per aver acquistato un prodotto Samsung.

Elettrodomestico Free Standing

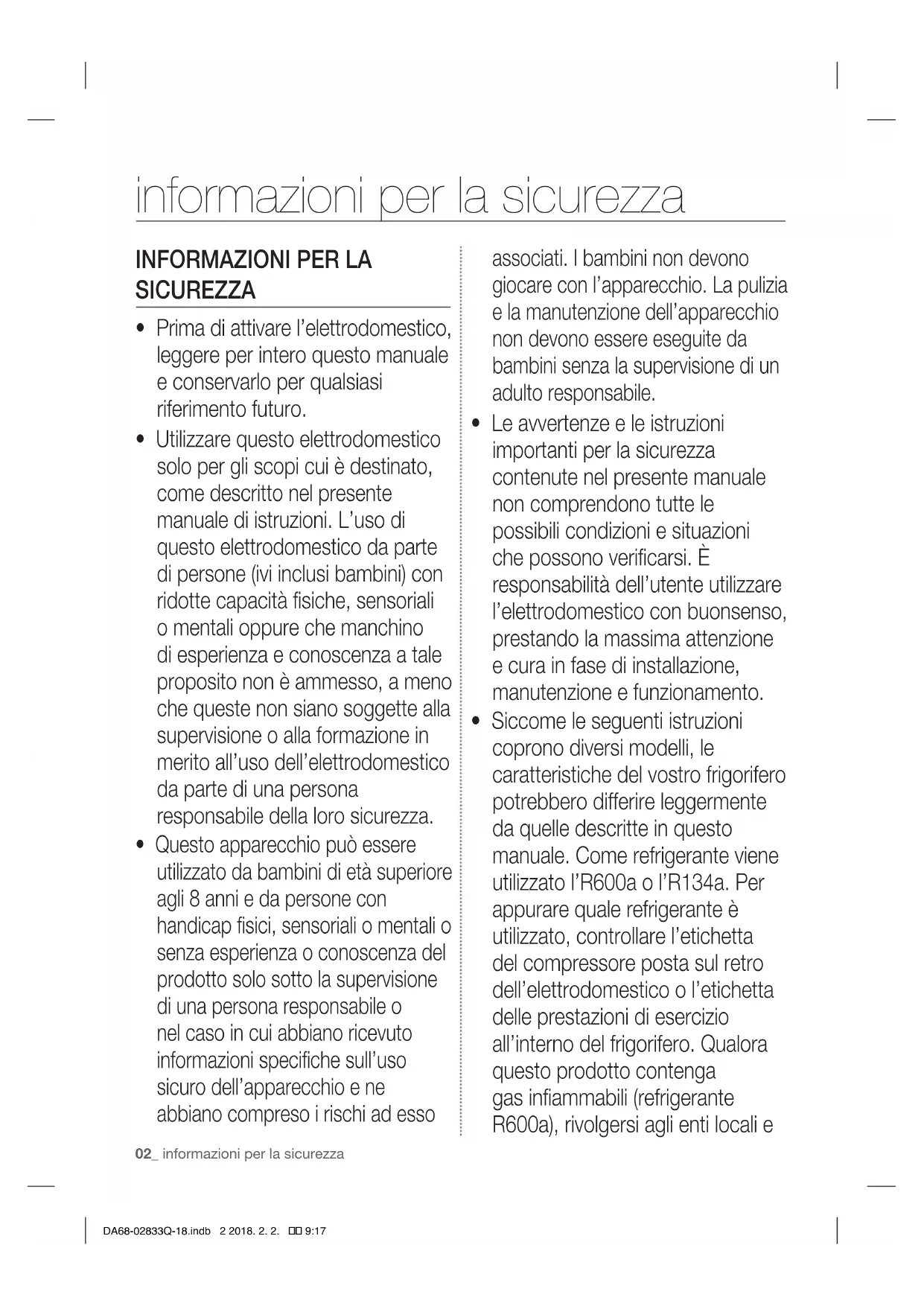

INFORMAZIONI PER LA SICUREZZA

• Prima di attivare l’elettrodomestico,

leggere per intero questo manuale

e conservarlo per qualsiasi

• Utilizzare questo elettrodomestico

solo per gli scopi cui è destinato,

come descritto nel presente

manuale di istruzioni. L’uso di

questo elettrodomestico da parte

di persone (ivi inclusi bambini) con

ridotte capacità fisiche, sensoriali

o mentali oppure che manchino

di esperienza e conoscenza a tale

proposito non è ammesso, a meno

che queste non siano soggette alla

supervisione o alla formazione in

merito all’uso dell’elettrodomestico

da parte di una persona

responsabile della loro sicurezza.

• Questo apparecchio può essere

utilizzato da bambini di età superiore

agli 8 anni e da persone con

handicap fisici, sensoriali o mentali o

senza esperienza o conoscenza del

prodotto solo sotto la supervisione

di una persona responsabile o

nel caso in cui abbiano ricevuto

informazioni specifiche sull’uso

sicuro dell’apparecchio e ne

abbiano compreso i rischi ad esso

associati. I bambini non devono

giocare con l’apparecchio. La pulizia

e la manutenzione dell’apparecchio

non devono essere eseguite da

bambini senza la supervisione di un

adulto responsabile.

• Le avvertenze e le istruzioni

importanti per la sicurezza

contenute nel presente manuale

non comprendono tutte le

possibili condizioni e situazioni

che possono verificarsi. È

responsabilità dell’utente utilizzare

l’elettrodomestico con buonsenso,

prestando la massima attenzione

e cura in fase di installazione,

manutenzione e funzionamento.

• Siccome le seguenti istruzioni

coprono diversi modelli, le

caratteristiche del vostro frigorifero

potrebbero differire leggermente

da quelle descritte in questo

manuale. Come refrigerante viene

utilizzato l’R600a o l’R134a. Per

appurare quale refrigerante è

utilizzato, controllare l’etichetta

del compressore posta sul retro

dell’elettrodomestico o l’etichetta

delle prestazioni di esercizio

all’interno del frigorifero. Qualora

questo prodotto contenga

gas infiammabili (refrigerante

R600a), rivolgersi agli enti locali e

informazioni per la sicurezza

DA68-02833Q-18.indb 2 2018. 2. 2. �� 9:17informazioni per la sicurezza _03

richiederne lo smaltimento sicuro.

• Per evitare la formazione di una

miscela infiammabile di gas e aria,

qualora si dovesse verificare una

perdita nel circuito di refrigerazione,

le dimensioni della stanza in cui

l’elettrodomestico può essere

posizionato dipendono dalla

quantità di refrigerante utilizzato.

l’elettrodomestico qualora

dovesse presentare tracce di

danneggiamento. In caso di

dubbi, consultare il proprio

rivenditore. La stanza deve avere

dimensioni pari a 1m³ per ogni

8g di refrigerante R600a utilizzato

all’interno dell’elettrodomestico. La

quantità di refrigerante presente

nell’elettrodomestico specifico

è indicata sulla targhetta di

identificazione che si trova al suo

• Qualora il refrigerante dovesse

fuoriuscire con forza dai tubi,

potrebbe incendiarsi o causare

lesioni agli occhi. In caso di

fuoriuscita di refrigerante dal tubo,

evitare eventuali fiamme libere,

allontanare eventuali oggetti

infiammabili dal prodotto e aerare

immediatamente la stanza.

- Il mancato rispetto di questa

avvertenza può causare incendi o

• Non conservare sostanze

potenzialmente esplosive come

bombolette spray contenenti gas

infiammabili all’interno di questo

Simboli e precauzioni importanti

AVVERTENZA Pericoli o procedure non

sicure che potrebbero

causare gravi lesioni

personali o la morte.

ATTENZIONE Pericoli o procedure non

sicure che potrebbero

causare lesioni personali

minori o danni a cose.

Seguire le istruzioni

Scollegare la spina del cavo

di alimentazione dalla presa

Assicurarsi che il dispositivo

sia collegato a terra per

evitare scosse elettriche.

DA68-02833Q-18.indb 3 2018. 2. 2. �� 9:1704_ informazioni per la sicurezza

Contattare il centro

assistenza per ottenere

Questi segnali di avvertenza

consentono di evitare lesioni alla

persona. È necessario osservarli

attentamente. Dopo aver letto la

presente sezione, conservarla

con cura per riferimento futuro.

SEGNALI DI AVVERTENZA IMPORTANTI PER IL TRASPORTO E IL LUOGO DI INSTALLAZIONE

• Durante il trasporto

dell’elettrodomestico,

fare attenzione a non

danneggiare alcuna parte

del circuito di refrigerazione.

- Qualora il refrigerante dovesse

fuoriuscire dai tubi, potrebbe

incendiarsi o causare lesioni agli

occhi. Se si nota una perdita,

evitare fiamme libere o potenziali

fonti di incendio e aerare per

qualche minuto la stanza in cui si

trova l’elettrodomestico.

- Questo elettrodomestico contiene

una piccola quantità di isobutano

refrigerante (R-600a), un gas

naturale con alta compatibilità

ambientale che, tuttavia, è

anche combustibile. Durante

il trasporto e l’installazione

dell’elettrodomestico, fare

attenzione a non danneggiare

nessuna parte del circuito di

SEGNALI DI AVVERTENZA IMPORTANTI PER L’INSTALLAZIONE

• Il deterioramento del

materiale isolante delle parti

elettriche potrebbe causare

scosse elettriche o incendi.

• Non collocare questo frigorifero

alla luce solare diretta, né esporlo

al calore emanato da stufe,

radiatori o altri elettrodomestici.

• Non collegare più elettrodomestici

in un’unica presa di corrente

multipla. Il frigorifero dovrebbe

essere sempre collegato a una

presa elettrica singola con una

tensione nominale corrispondente

a quella riportata sulla targhetta

delle prestazioni di esercizio.

- Questo accorgimento consente di

ottenere prestazioni ottimali ed evita

inoltre il sovraccarico dell’impianto

elettrico domestico che, in caso

di surriscaldamento dei fili elettrici,

potrebbe provocare incendi.

AVVERTENZA DA68-02833Q-18.indb 4 2018. 2. 2. �� 9:17informazioni per la sicurezza _05

• Se la presa elettrica si è allentata,

non attaccare la spina del cavo di

- Questo potrebbe generare scosse

elettriche o incendi.

• Non utilizzare un cavo che mostri

segni di lacerazioni o abrasioni

sulla superficie o alle estremità.

• Non tirare né piegare

eccessivamente il cavo di

• Non attorcigliare né legare il cavo

• Non agganciare il cavo di

alimentazione a un oggetto

metallico, non posizionare oggetti

pesanti sul cavo di alimentazione,

non inserire il cavo di alimentazione

tra due oggetti, né spingere il cavo

di alimentazione nello spazio dietro

- Quando si sposta il frigorifero, fare

attenzione a non schiacciare o

danneggiare il cavo di alimentazione.

- Questo potrebbe causare scosse

elettriche o incendi.

• Non utilizzare prodotti spray vicino

- L’uso di prodotti spray vicino

al frigorifero potrebbe causare

esplosioni o incendi.

- Non piegare eccessivamente

il cavo di alimentazione, né

schiacciarlo collocandovi sopra

• Prima dell’uso, questo

frigorifero deve essere

installato e posizionato

indicazioni del manuale.

• Non installare il frigorifero in un

luogo umido o in cui potrebbe

venire a contatto con l’acqua.

- Il deterioramento del materiale

isolante delle parti elettriche

potrebbe causare scosse elettriche

• Collegare la spina del cavo di

alimentazione nella posizione

adatta con il cavo verso il basso.

- Se si collega la spina del cavo

di alimentazione al contrario, il

cavo potrebbe tagliarsi e causare

incendi o scosse elettriche.

• Assicurarsi che la spina del cavo

di alimentazione non venga

schiacciata o danneggiata dalla

parte posteriore del frigorifero.

• Quando si sposta il frigorifero, fare

attenzione a non schiacciare o

danneggiare il cavo di alimentazione.

- Si presenterebbero rischi di incendio.

• Conservare i materiali di imballaggio

fuori dalla portata dei bambini.

- Sussiste il rischio di morte per

soffocamento nel caso in cui i

bambini se li mettano in testa.

• Questo elettrodomestico dovrebbe

DA68-02833Q-18.indb 5 2018. 2. 2. �� 9:1706_ informazioni per la sicurezza

essere posizionato in modo tale

da rendere accessibile la spina del

cavo di alimentazione.

- Il mancato rispetto di questa

avvertenza può causare scosse

elettriche o incendi dovuti a perdite

di energia elettrica.

• Non installare l’elettrodomestico

vicino a stufette o materiali

• Non installare questo

elettrodomestico in luoghi umidi,

unti o polverosi né esporlo alla

luce diretta del sole e all’acqua

• Non installare questo

elettrodomestico in un luogo in cui

ci possano essere perdite di gas.

- Questo potrebbe causare scosse

elettriche o incendi.

• Se si rileva la presenza di polvere

o acqua all’interno del frigorifero,

staccare la spina del cavo di

alimentazione e rivolgersi a un

centro di assistenza Samsung

- In caso contrario, si può incorrere

nel rischio di incendio.

• Non salire in cima al frigorifero, né

appoggiarvi sopra bucato, candele

accese, sigarette accese, piatti,

prodotti chimici, oggetti metallici e

- Il mancato rispetto di questa

avvertenza può causare scosse

elettriche, incendi, problemi con il

• Il frigorifero deve essere

opportunamente collegato a

• Non effettuare la messa a terra del

frigorifero su un tubo del gas, una

tubazione dell’acqua in plastica o

una linea telefonica.

- È necessario collegare a terra il

frigorifero, onde evitare eventuali

perdite di energia elettrica o

- Questo potrebbe causare scosse

elettriche, incendi, esplosioni o

problemi con il prodotto.

- Non collegare mai il cavo di

alimentazione a una presa non

correttamente collegata a terra e

assicurarsi che sia conforme alle

normative locali e nazionali.

• Se il cavo di alimentazione

è danneggiato, richiederne

la sostituzione al produttore,

a un tecnico dell’assistenza

o un tecnico specializzato

al fine di evitare potenziali

• Il fusibile presente nel frigorifero

deve essere sostituito da un

tecnico qualificato o da una

società incaricata dell’assistenza.

- Il mancato rispetto di questa

DA68-02833Q-18.indb 6 2018. 2. 2. �� 9:17informazioni per la sicurezza _07

avvertenza può causare scosse

elettriche o lesioni personali.

• Nel posizionare l’apparecchio,

assicurarsi che il cavo di

alimentazione non sia impigliato o

• Non posizionare multiprese o

alimentatori portatili sul retro

SEGNALI DI ATTENZIONE PER L’INSTALLAZIONE

• Assicurarsi che le fessure

di ventilazione presenti

nella struttura esterna o di

sostegno non siano ostruite.

• Dopo l’installazione

dell’elettrodomestico, attendere

almeno 2 ore prima di attivarlo.

• Si raccomanda che l’installazione

di qualsiasi servizio di questo

elettrodomestico venga eseguita

da un tecnico qualificato o da una

ditta specializzata.

- Il mancato rispetto di questa

avvertenza può causare scosse

elettriche, incendi, esplosioni,

problemi con il prodotto o lesioni.

SEGNALI DI AVVERTENZA IMPORTANTI PER L’USO

• Non toccare la spina del

cavo di alimentazione con le

ATTENZIONE AVVERTENZA

- Potrebbe causare scosse elettriche.

• Non collocare oggetti sopra

- Quando si apre o chiude lo

sportello, fare attenzione ed evitare

che cadano all’esterno oggetti

che potrebbero causare lesioni

personali e/o danni materiali.

• Non appoggiare recipienti pieni

d’acqua sopra al frigorifero.

- L’eventuale fuoriuscita pone

un rischio di incendio o scosse

• Non toccare con le mani bagnate

le pareti interne del congelatore né

i prodotti conservati al suo interno.

- La pelle delle mani potrebbe

restare attaccata a una superficie.

• Non usare o collocare nessuna

sostanza sensibile alla temperatura

quali spray infiammabili, oggetti

infiammabili, ghiaccio secco,

farmaci o prodotti chimici vicino al

Non conservare oggetti o sostanze

volatili o infiammabili (benzene,

diluente, gas propano, alcool,

etere, gas GPL e altri prodotti

simili) nel frigorifero.

- Questo frigorifero serve per

conservare esclusivamente cibo.

- Questo potrebbe causare incendi

• Non mettere nel frigorifero prodotti

DA68-02833Q-18.indb 7 2018. 2. 2. �� 9:1708_ informazioni per la sicurezza

farmaceutici, materiale scientifico o

prodotti sensibili alla temperatura.

- I prodotti che richiedono rigidi

controlli della temperatura non

vanno conservati in frigorifero.

• Non collocare né utilizzare

elettrodomestici elettrici all’interno

del frigorifero/congelatore, a meno

che non siano del tipo consigliato

dall’azienda produttrice.

• Se si avverte odore di medicinali o

fumo, staccare immediatamente la

spina del cavo di alimentazione e

rivolgersi a un centro di assistenza

Samsung Electronics.

• Se si rileva la presenza di polvere

o acqua all’interno del frigorifero,

staccare la spina del cavo di

alimentazione e rivolgersi a un centro

di assistenza Samsung Electronics.

- In caso contrario, si può incorrere

nel rischio di incendio.

• Se si nota una perdita, evitare

fiamme libere o potenziali fonti

di incendio e aerare per qualche

minuto la stanza in cui si trova

• Per accelerare il processo di

sbrinamento, non utilizzare

dispositivi meccanici o di altro

tipo, diversi da quelli consigliati

dall’azienda produttrice.

• Non danneggiare il circuito di

• Non spruzzare materiale volatile

quale insetticida sulla superficie

dell’elettrodomestico.

- Oltre a essere dannoso per gli

esseri umani, potrebbe causare

elettrocuzione, incendi o problemi

• Non utilizzare un asciugacapelli per

asciugare l’interno del frigorifero.

Non introdurre nel frigorifero

candele accese per rimuovere i

- Questo potrebbe causare scosse

elettriche o incendi.

• Riempire il serbatoio d’acqua,

il vassoio del ghiaccio e creare

cubetti di ghiaccio utilizzando

esclusivamente acqua potabile

(acqua minerale o purificata).

- Non riempire il serbatoio con tè,

succhi o bevande per lo sport in

quanto potrebbero danneggiare il

• Non lasciare che i bambini si

appendano allo sportello. Rischio

- Rischio che i bambini restino

intrappolati. Non lasciare che i

bambini entrino nel frigorifero.

• Non lasciare gli sportelli del frigorifero

aperti se questo ultimo viene lasciato

incustodito e non lasciare che i

bambini entrino nel frigorifero.

• Non permettere ai bambini di

entrare nel cassetto.

- Può portare a lesioni personali o

DA68-02833Q-18.indb 8 2018. 2. 2. �� 9:17informazioni per la sicurezza _09

alla morte per soffocamento in

seguito all’intrappolamento.

• Non sedersi sullo sportello del

- Lo sportello potrebbe rompersi e

causare delle lesioni alle persone.

• Per accelerare il processo di

sbrinamento, non utilizzare

dispositivi meccanici o di altro

tipo, diversi da quelli consigliati

dall’azienda produttrice.

• Non danneggiare il circuito di

• Non inserire il ripiano del frigorifero

al contrario. Il fermo del ripiano

potrebbe non funzionare.

- Può provocare lesioni personali a

causa della caduta del ripiano di

• In caso di perdita di gas (quale

gas propano, gas LP, ecc.),

arieggiare immediatamente

senza toccare la spina di

alimentazione. Non toccare

l’elettrodomestico o la spina

- Non usare una ventola di aerazione.

- Una scintilla potrebbe provocare

esplosione o incendi.

• Usare esclusivamente lampadine

a LED fornite dal produttore o dai

tecnici autorizzati.

• I bambini devono essere sorvegliati

per evitare che giochino con

• Tenere le dita lontano dai “punti

di schiacciamento”: gli spazi tra

gli sportelli e il vano del frigorifero

sono necessariamente ridotti.

• Non lasciare che i bambini si

appendano allo sportello.

Rischio di lesioni gravi.

• Vi è il rischio che i bambini restino

intrappolati. Non lasciare che i

bambini entrino nel frigorifero.

• Le bottiglie vanno riposte

avvicinandole tra loro, in modo

• Questo prodotto è destinato

solo alla conservazione di cibi in

• Non mettere mai le dita od oggetti

nell’apertura dell’erogatore,

nello scivolo del ghiaccio e nel

secchiello del dispositivo di

produzione del ghiaccio.

- Si possono subire lesioni personali

o causare danni materiali.

• Non inserire mani, piedi od oggetti

metallici (come bacchette) in fondo

o dietro al frigorifero.

- Questo potrebbe causare scosse

elettriche o lesioni personali.

- Gli spigoli vivi possono provocare

• Non tentare di riparare,

DA68-02833Q-18.indb 9 2018. 2. 2. �� 9:1710_ informazioni per la sicurezza

soli l’elettrodomestico.

- Non utilizzare fusibili (in rame o

acciaio ad esempio) diversi dai

- Per riparare o reinstallare

l’elettrodomestico rivolgersi al più

vicino centro di assistenza.

- Il mancato rispetto di questa

avvertenza può causare scosse

elettriche, incendi, problemi con il

prodotto o lesioni personali.

Se l’elettrodomestico produce

un rumore strano, fiamme,

odore o fumo, scollegare

immediatamente la spina

del cavo di alimentazione

e contattare il centro di

assistenza più vicino.

- Il mancato rispetto di questa

avvertenza può causare pericoli

di natura elettrica o rischio di

• Prima di sostituire le luci interne

del frigorifero, staccare la spina del

cavo di alimentazione dalla presa

- In caso contrario, si può incorrere

nel rischio di scosse elettriche.

• In caso di difficoltà al momento

della sostituzione della lampadina,

contattare i tecnici autorizzati.

• Se i prodotti sono dotati di

lampadina a LED, non smontare

da soli né il coperchio della

lampadina né la lampadina stessa.

- Si prega di contattare il tecnico

• Collegare saldamente la spina del

cavo di alimentazione alla presa

elettrica. Non utilizzare spine o

cavi di alimentazione danneggiati

né prese elettriche non fissate

- Questo potrebbe causare scosse

elettriche o incendi.

• Non appoggiare recipienti

all’elettrodomestico.

- L’eventuale fuoriuscita pone

un rischio di incendio o scosse

• Non fissare direttamente la

lampadina a LED UV per lunghi

- I raggi ultravioletti potrebbero

sollecitare eccessivamente

SEGNALI DI ATTENZIONE PER L’USO

• Per ottimizzare le prestazioni

del prodotto, procedere

- Non collocare i cibi in prossimità

delle aperture di sfiato poste sul

retro dell’elettrodomestico, poiché

potrebbero ostruire la circolazione

dell’aria nello scomparto frigorifero.

ATTENZIONE DA68-02833Q-18.indb 10 2018. 2. 2. �� 9:17informazioni per la sicurezza _11

- Avvolgere il cibo adeguatamente

o collocarlo in contenitori a

tenuta d’aria prima di inserirlo nel

- Non mettere del cibo appena

introdotto per il congelamento

vicino a cibo già congelato.

• Non mettere vetro, bottiglie o

bevande gassate nel congelatore.

- Il contenitore potrebbe congelarsi

e rompersi, provocando potenziali

• Attenersi ai limiti di tempo stabiliti

per la conservazione e alle date di

scadenza dei prodotti congelati.

• Se si prevede di assentarsi per

periodi di tempo inferiori alle tre

settimane, non occorre scollegare

il frigorifero dall’alimentazione.

Tuttavia, in caso di assenza

più prolungata, è consigliabile

rimuovere tutti i cibi dal frigorifero.

Scollegare la spina e procedere

alla pulizia e all’asciugatura del

• Non riporre nello scomparto

congelatore bibite gassate o

frizzanti. Non mettere bottiglie o

altro tipo di contenitore di vetro nel

- Quando il contenuto si congela,

il vetro può rompersi e provocare

lesioni personali o danni a cose.

• Non alterare il funzionamento del

frigorifero o modificare lo stesso.

- Alterazioni o modifiche potrebbero

causare lesioni personali e/o

causare danni materiali. Qualsiasi

alterazione o modifica effettuata da

terzi su questo elettrodomestico

completo non è coperta dal

servizio garanzia Samsung.

Samsung non potrà essere ritenuta

responsabile per problemi legati

alla sicurezza e danni derivanti da

modifiche apportate da terzi.

• Non ostruire le aperture di

- Se le aperture di ventilazione

vengono ostruite, in particolare da

sacchetti di plastica, il frigorifero

può essere soggetto a eccessiva

• Utilizzare solo il dispositivo di

produzione di ghiaccio fornito con

• Rimuovere l’umidità in eccesso

presente all’interno e lasciare

aperti gli sportelli.

- In caso contrario, si possono

formare cattivi odori e muffa.

• Se il frigorifero si bagna d’acqua,

staccare la spina del cavo di

alimentazione e rivolgersi a un

centro di assistenza Samsung

• Non conservare olii vegetali

nei balconcini della porta del

frigorifero. L’olio potrebbe

solidificarsi ed il suo sapore ne

DA68-02833Q-18.indb 11 2018. 2. 2. �� 9:1712_ informazioni per la sicurezza

risulterebbe alterato rendendo

l’olio difficile da utilizzare.

Inoltre, il contenitore aperto

potrebbe perdere, nel qual

caso l’olio fuoriuscito potrebbe,

solidificandosi, provocare la

rottura del balconcino. Una volta

aperto il contenitore, si consiglia di

conservarlo in un luogo fresco e al

riparo dalla luce quale ad esempio

una credenza o un ripostiglio.

- Esempi di olii vegetali: Olio di oliva,

di semi, vinacciolo, ecc.

SEGNALI DI ATTENZIONE PER LA PULIZIA E LA MANUTENZIONE

• Non spruzzare prodotti di

pulizia spray direttamente

- Le lettere stampate sul display

potrebbero essere rimosse.

• Qualora sostanze estranee,

nell’elettrodomestico, scollegare

la presa del cavo di alimentazione

e rivolgersi al più vicino centro di

- Il mancato rispetto di questa

avvertenza può causare scosse

elettriche o incendi.

• Pulire regolarmente i poli della

spina del cavo di alimentazione e

i punti di contatto per rimuovere

eventuale polvere e acqua con un

- Scollegare la presa del cavo di

alimentazione e pulirla con un

- Il mancato rispetto di questa

avvertenza può causare scosse

elettriche o incendi.

• Non pulire spruzzando acqua

direttamente sull’elettrodomestico.

• Non usare benzene, solvente,

Clorox o cloruro per la pulizia.

- Questi prodotti potrebbero

danneggiare la superficie

dell’elettrodomestico e causare

• Non mettere mai le dita o altri

oggetti nell’apertura dell’erogatore.

- Si possono subire lesioni personali

o causare danni materiali.

• Prima di effettuare interventi

di pulizia o manutenzione,

scollegare l’elettrodomestico

- Il mancato rispetto di questa

avvertenza può causare scosse

elettriche o incendi.

• . Per pulire il frigorifero usare una

spugna pulita o un panno morbido

ed un detergente non aggressivo

• Non usare detergenti abrasivi o

aggressivi quali detergenti per

vetri, pagliette abrasive, liquidi

DA68-02833Q-18.indb 12 2018. 2. 2. �� 9:17informazioni per la sicurezza _13

abrasiva, detersivi concentrati,

candeggina o detergenti

contenenti petrolio sulla superficie

esterna (porte e carrozzeria), parti

in plastica, porte e rivestimenti

interni, e cestelli.

- Tali prodotti posso infatti graffiare

o danneggiare i materiali.

• Non pulire i ripiani di vetro o

coperchi con acqua calda quando

sono freddi. I coperchi ed i ripiani

di vetro possono rompersi se

esposti ad un repentino cambio

di temperatura o urtati o lasciati

SEGNALI DI AVVERTENZA IMPORTANTI PER LO SMALTIMENTO

• Lasciare al loro posto i

ripiani, in modo che i bambini

non possano arrampicarsi

facilmente all’interno

dell’elettrodomestico.

• Prima dello smaltimento, assicurarsi

che nessuno dei tubi ubicati sul

retro dell’elettrodomestico sia

• Il refrigerante utilizzato è R-600a

o R-134a. Per appurare quale

refrigerante è utilizzato, controllare

l’etichetta del compressore posta

sul retro dell’elettrodomestico

o l’etichetta delle prestazioni di

esercizio all’interno del frigorifero.

Qualora questo prodotto

contenesse gas infiammabili

(refrigerante R-600a), rivolgersi

agli enti locali e richiederne lo

Il ciclopentano viene utilizzato

I gas presenti nel materiale

isolante vanno smaltiti adottando

un’apposita procedura.

Rivolgersi agli enti locali per

ottenere informazioni in merito

allo smaltimento sicuro di questo

Prima dello smaltimento, assicurarsi

che nessuno dei tubi ubicati sul

retro dell’elettrodomestico sia

danneggiato. La rottura dei tubi

deve essere effettuata all’aperto.

• Prima di smaltire questo frigorifero

(o altri), rimuovere lo sportello,

le guarnizioni e la maniglia, in

modo da evitare che bambini

e animali domestici possano

accidentalmente rimanere

intrappolati al loro interno.

I bambini vanno sorvegliati

per evitare che giochino con

l’elettrodomestico e entrino al suo

- L’eventuale intrappolamento

all’interno del frigorifero può

causare lesioni al bambino e

DA68-02833Q-18.indb 13 2018. 2. 2. �� 9:1714_ informazioni per la sicurezza

soffocamento fino alla morte.

• Il materiale di imballaggio di questo

prodotto deve essere smaltito nel

rispetto dell’ambiente.

• Tenere tutti i materiali di

imballaggio lontano dalla portata

dei bambini in quanto potrebbero

costituire un pericolo.

- Un bambino potrebbe soffocare

nel caso in cui si mettesse un

ULTERIORI SUGGERIMENTI PER UN UTILIZZO CORRETTO

• In caso di un’interruzione

dell’erogazione di energia elettrica,

contattare la sede locale della

società elettrica e verificare la

durata di tale interruzione.

- La maggior parte delle interruzioni

di energia elettrica ripristinate

entro una o due ore non incidono

sulle temperature del frigorifero.

Tuttavia, è necessario ridurre al

minimo il numero di aperture dello

sportello in assenza di corrente.

- Se l’interruzione di energia elettrica

ha una durata superiore alle 24

ore, rimuovere tutti i cibi congelati.

• Eventuali chiavi fornite per la

chiusura del frigorifero dovranno

essere tenute fuori dalla portata

dei bambini e conservate lontano

dall’elettrodomestico.

• Se per un intervallo di tempo prolungato

viene mantenuta una temperatura

inferiore al limite di raffreddamento

consentito per il frigorifero, il

funzionamento dell’elettrodomestico

potrebbe non essere uniforme (ovvero

potrebbe verificarsi uno sbrinamento

o la temperatura potrebbe diventare

troppo elevata nello scomparto dei cibi

• Non conservare cibi facilmente

deperibili a basse temperature, ad

esempio banane e meloni.

• L’elettrodomestico è dotato

di un sistema di sbrinamento

automatico, pertanto non è

necessario eseguire questa

operazione manualmente.

• L’aumento di temperatura in

fase di sbrinamento è conforme

ai requisiti ISO. Tuttavia, se si

desidera evitare un aumento

incontrollato della temperatura

del cibo congelato durante lo

sbrinamento dell’elettrodomestico,

avvolgere il cibo in vari strati di

• Qualsiasi aumento di temperatura

dei cibi congelati durante lo

sbrinamento può ridurne i tempi di

• Non ricongelare cibi congelati

che sono stati completamente

DA68-02833Q-18.indb 14 2018. 2. 2. �� 9:17informazioni per la sicurezza _15

• La temperatura di comparti o

sezioni a due stelle, contrassegnati

dal simbolo ( ), è lievemente

superiore rispetti a quella di altri

La posizione delle sezioni e dei

comparti a due stelle può variare

a seconda del prodotto pertanto

fare riferimento alle istruzioni e/o

alle condizioni di vendita.

Suggerimenti per risparmiare

- Installare l’elettrodomestico in un

luogo fresco e asciutto con una

ventilazione adeguata. Assicurarsi

che non sia esposto alla luce

diretta del sole e non collocarlo

mai vicino a una fonte di calore

diretta (ad esempio, i radiatori).

- Non ostruire mai le aperture

o griglie di sfiato presenti

nell’elettrodomestico.

- Lasciare raffreddare il cibo

prima di collocarlo all’interno

dell’elettrodomestico.

- Mettere i cibi congelati nel

frigorifero a scongelare. Così

è possibile utilizzare le basse

temperature dei prodotti congelati

per raffreddare i cibi nel frigorifero.

- Non tenere lo sportello

dell’elettrodomestico aperto per

un periodo di tempo prolungato

quando si introducono o prelevano

cibi nel o dal frigorifero. Più

breve è il tempo di apertura dello

sportello e minore sarà la quantità

di ghiaccio che si formerà nel

- Durante l’installazione, lasciare

lo spazio libero indicato a destra,

a sinistra, sul retro e nella parte

superiore dell’elettrodomestico.

Ciò consentirà di ridurre il consumo

energetico e i costi di elettricità.

- Dimensioni dello spazio consigliate:

- Destra, sinistra e parte

posteriore: più di 50mm

- Parte superiore: più di 100mm

- Per ottenere il miglior rendimento

energetico, lasciare tutti gli

accessori interni (come cestelli,

cassetti, mensole) nelle loro

posizioni originali, come

predisposto dal produttore.

Questa apparecchiatura è

progettata per un uso domestico

o applicazioni simili quali

- angoli cottura per il personale in

punti vendita, uffici e altri ambienti

- fattorie/aziende agricole e per l’uso

dei clienti in hotel, motel e altri

ambiti residenziali;

- bed and breakfast;

- catering e applicazioni simili non-

IMPOSTAZIONE DEL FRIGORIFERO ………………………………………………………… 16

FUNZIONAMENTO DEL FRIGORIFERO ……………………………………………………… 20

INVERSIONE DELLA PORTA (OPZIONALE) ………………………………………………… 26

RICERCA E RISOLUZIONE GUASTI ………………………………………………………… 32

GUIDA INTRODUTTIVA ALL'INSTALLAZIONE DEL FRIGORIFERO Congratulazioni per aver acquistato questo

frigorifero Samsung. Ci auguriamo che apprezzerà

lo stato dell'arte della tecnologia e delle

caratteristiche che questo frigorifero ha da offrirLe.

• Prima dell’uso, questo frigorifero deve essere

installato e posizionato conformemente alle

indicazioni del manuale.

• Utilizzare questo elettrodomestico solo per

gli scopi cui è destinato, come descritto nel

presente manuale di istruzioni.

• Per qualsiasi operazione di assistenza e

riparazione, si consiglia vivamente di rivolgersi a

personale qualificato.

• Il materiale di imballaggio di questo prodotto

deve essere smaltito nel rispetto dell’ambiente.

• Prima di sostituire la lampadina interna

del frigorifero, staccare la spina dalla

- In caso contrario, si può incorrere nel rischio di

Scelta dell’ubicazione migliore per il

• Scegliere un’ubicazione senza esposizione

diretta alla luce solare.

• Scegliere un’ubicazione con il pavimento in

• Scegliere un’ubicazione con spazio sufficiente

per consentire una facile apertura degli sportelli

del frigorifero. AVVERTENZA • Lasciare uno spazio sufficiente per l'installazione

del frigorifero su una superficie piana.

- Se il frigorifero non è in piano, il sistema di

refrigerazione interno potrebbe non funzionare

- Attenersi all'ingombro complessivo richiesto.

Fare riferimento alle immagini e alle dimensioni

riportate di seguito.

impostazione del frigorifero 1850mm1780 mm1920 mm o 2010mm994mm1062.4mm o 1060mm595mm602,2mm1214.7 mm o 1212mm 135º

DA68-02833Q-18.indb 16 2018. 2. 2. �� 9:17impostazione _17

• Per garantire prestazioni ottimali,

rimuovere la carta dal distanziatore,

quindi montarne uno (blocco grigio) sul

retro del frigorifero. Durante l’installazione

del frigorifero, assicurarsi di fissare

un distanziatore, come illustrato

nell’immagine sopra. Tale operazione

garantirà un miglioramento delle

prestazioni dell’elettrodomestico.

(Solo per i modelli di classe energetica

• Lasciare sufficiente spazio libero a destra,

a sinistra, sul retro e nella parte superiore

per consentire la circolazione dell'aria.

Ciò consentirà di ridurre il consumo

energetico e i costi di elettricità.

• Non installare il frigorifero in luoghi soggetti a

temperature inferiori a 10°C.

• Assicurarsi che l'elettrodomestico possa essere

spostato liberamente in caso di manutenzione e

Durante l'installazione, nonché interventi

di manutenzione o di pulizia dietro al

frigorifero, assicurarsi di spostare in avanti

l'elettrodomestico e di riposizionarlo

in sede al termine di tali operazioni

mantenendolo sempre ben dritto. Inoltre,

assicurarsi che il pavimento su cui

poggia sia in grado di reggere il peso del

frigorifero a pieno carico. In caso contrario,

si potrebbe danneggiare il pavimento.

Qualora il cavo di alimentazione fosse troppo

lungo, si raccomanda di legare la lunghezza

extra nella parte posteriore del frigorifero in

modo che non tocchi il pavimento evitando

che possa essere schiacciato dai piedini in

caso di riposizionamento.

ATTENZIONEATTENZIONE PAVIMENTO Per un'adeguata installazione, questo frigorifero deve

essere posto su una superficie in piano costituita

da materiale resistente che sia posta alla stessa

altezza del resto del pavimento. Questa superficie

dovrebbe essere sufficientemente resistente da

sostenere un frigorifero a pieno carico (o circa 65

kg). Per proteggere la finitura del pavimento, tagliare

un grande pezzo di cartone e posizionarlo sotto al

frigorifero, dove si sta lavorando.

• Il pavimento potrebbe subire danni se

si spinge o si tira il frigorifero.

Il pavimento potrebbe subire danni se si

sposta il frigorifero dopo l'installazione.

• Quando si sposta il frigorifero, fissare il

cavo di alimentazione con l’elemento di

(Elemento di fissaggio di alcuni modelli

sul fondo del vano del frigorifero sul

[Elemento di fissaggio sul fondo del vano frigorifero]

[Elemento di fissaggio sul portacavo]

DA68-02833Q-18.indb 17 2018. 2. 2. �� 9:1718_ impostazione

LIVELLAMENTO DEL FRIGORIFERO Se la parte anteriore dell'elettrodomestico è

leggermente più alta del retro, lo sportello si apre e

si chiude più facilmente.

Caso 1) L'elettrodomestico oscilla a sinistra.

Girare il piedino di regolazione sinistro in

direzione della freccia fino a livellamento

dell'elettrodomestico.

Caso 2) L'elettrodomestico oscilla a destra.

Girare il piedino di regolazione destro in

direzione della freccia fino a livellamento

dell'elettrodomestico. < Caso 2 >< Caso 1 > INSTALLAZIONE DELLE MANIGLIE

(SOLO MODELLI CHE NE SONO DOTATI)

Le maniglie sono comprese nella

confezione del prodotto.

1. Allineare ogni foro per le viti della maniglia al

corrispondente foro sulla porta.

Inserire le viti in dotazione (x2) ed usare un

cacciavite a croce per serrarle.

2. Inserire i tappi copriforo (x2) in ogni foro del

manico su entrambi i lati.

Tappi copriforo 3. Ripetere i passaggi per installare la maniglia

sull’altra porta del frigorifero o del freezer.

4. Inserire i tappi copriforo (x2) nei fori della

maniglia sul lato opposto della porta laddove

non viene installata alcuna maniglia.

Tappi copriforo Prestare attenzione nell’installare le

maniglie. La porta potrebbe graffiarsi. ATTENZIONE DA68-02833Q-18.indb 18 2018. 2. 2. �� 9:17impostazione _19

01 IMPOSTAZIONE IMPOSTAZIONE DEL FRIGORIFERO Dopo aver installato il nuovo frigorifero, sarà

possibile impostare e utilizzare tutte le funzioni

dell’elettrodomestico.

Una volta eseguite le procedure seguenti, il

frigorifero dovrebbe essere completamente

In caso contrario, controllare l’alimentazione

elettrica e la sorgente elettrica oppure consultare

la sezione relativa alla ricerca e risoluzione guasti in

fondo a questo manuale utente.

Per ulteriori domande, rivolgersi al centro di

assistenza Samsung Electronics.

1. Posizionare il frigorifero in un luogo appropriato

con uno spazio sufficiente tra il muro e

Consultare le istruzioni di installazione in questo

2. Prima di utilizzare il frigorifero rimuovere i

copriangoli dei ripiani come mostrato nella

(Queste coperture servono a proteggere il

frigorifero durante il trasporto.)

3. Dopo aver collegato il frigorifero alla presa

elettrica, assicurarsi che la lampadina interna si

accenda a ogni apertura dello sportello.

4. Impostare il comando della temperatura sul

valore minimo e aspettare un’ora.

Il congelatore dovrebbe raffreddarsi

leggermente e il motore dovrebbe entrare in

funzione gradualmente.

5. Dopo l’accensione, il frigorifero impiegherà

qualche ora per raggiungere la temperatura

Quando la temperatura del frigorifero è

sufficientemente bassa, sarà possibile utilizzarlo

per conservare cibi e bevande.

Una volta acceso, il frigorifero emetterà

un segnale acustico di allarme. Premere

il pulsante Freezer (Congelatore) o Fridge

(Frigorifero). (Solo per i modelli con

funzione Coolselect Zone)

Consultare la sezione “Uso del pannello di

controllo” a pagina 20.

DA68-02833Q-18.indb 19 2018. 2. 2. �� 9:1720_ funzionamento

funzionamento del frigorifero

USO DEL PANNELLO DI CONTROLLO TIPO A TIPO B231 21TIPO C 21 TIPO D 21

Ogni volta che si preme il pulsante, viene

emesso un breve segnale acustico.

Quando non si preme alcun pulsante,

i LED del congelatore, del frigorifero e

della zona CoolSelect si spengono per

garantire il risparmio energetico. I LED

di Power Freeze e Vacation sono invece

accesi in corrispondenza delle rispettive

funzioni. (Solo per modelli RB29****B,

RB31****B, RB32****B)

In base al modello, le spie a LED del

freezer potrebbero non accendersi

all’apertura della porta del freezer.

Freezer (Congelatore)

Premere il pulsante Freezer (Congelatore) per

impostare la temperatura desiderata in un intervallo

compreso tra -15°C and -23°C. La temperatura

predefinita è impostata a -19°C e ogni volta

che si preme il pulsante Freeze (Congelamento),

la temperatura cambia nell'ordine seguente e

l'indicatore di temperatura mostra la temperatura

-19°C -23°C -15°C -17°C Per attivare la funzione di congelamento rapido

Power Freeze, premere questo pulsante per

3 secondi. L'indicatore Power Freeze ( ) si

accende e il frigorifero velocizzerà il tempo

necessario per congelare i prodotti nel congelatore.

Questa funzione verrà attivata per 50 ore e il

display dell'indicatore rimarrà invariato. Questa

funzione si spegne automaticamente. Quando

il processo di congelamento rapido viene

completato, l'indicatore Power Freeze si spegne e

il congelatore torna all'impostazione di temperatura

precedente. L’utilizzo di questa funzione comporta

un aumento del consumo energetico. Ricordarsi

di disattivarla quando non è necessaria e di

ripristinare l'impostazione di temperatura originale

nel congelatore. Per disattivare questa funzione,

premere il pulsante Freezer (Congelatore) per 3

secondi. Per congelare grandi quantità di cibo, è

necessario attivare la funzione Power Freeze 20

ore prima. DA68-02833Q-18.indb 20 2018. 2. 2. �� 9:17funzionamento _21

Fridge (Frigorifero)

Toccare il tasto Fridge (Frigorifero) per impostare

il frigorifero sulla temperatura desiderata tra 1°C

e 7°C. La temperatura predefinita è impostata a

3°C e ogni volta che si preme il pulsante Fridge

(Frigorifero), la temperatura cambia nell’ordine

seguente e l’indicatore di temperatura mostra la

temperatura desiderata.

3°C 1°C 7°C 5°C Tenere premuto questo pulsante per 3 secondi per

attivare la funzione Vacation (Vacanza). L’indicatore

Vacation (Vacanza) ( ) si illumina e il frigorifero

si imposta su una temperatura inferiore a 17°C

per ridurre al minimo il consumo di energia mentre

si è fuori casa per una lunga vacanza o un lungo

viaggio di lavoro o quando non c’è bisogno di

utilizzare il frigorifero. Quando la funzione Vacation

è attivata, lo scomparto congelatore resta acceso.

La funzione Vacation viene automaticamente

disattivata se si regola la temperatura del frigorifero

quando è attiva la funzione Vacation. Assicurarsi di

togliere il cibo dallo scomparto frigorifero prima di

utilizzare la funzione Vacation.

Quando la funzione Vacation è attivata,

la funzione Coolselect Zone (area di

selezione temperatura di refrigerazione)

non funziona. Quando la funzione

Vacation viene disattivata, la funzione

Coolselect Zone torna a funzionare.

Premere il pulsante Coolselect Zone per attivare la

Quando l'indicatore Coolselect Zone ( ) si

accende, è possibile introdurre carne e pesce.

Premere nuovamente il pulsante Coolselect Zone:

quando l'indicatore Coolselect Zone ( ) si

spegne, è possibile conservare verdure.

Quando la funzione Vacation è attivata, il

pulsante Coolselect Zone non funziona.

(Solo per i modelli con funzione

Coolselect Zone, RB37J5**9**,

• Quando lo scomparto congelatore diventa

troppo caldo a causa di un'interruzione di

corrente, il LED della temperatura lampeggia

e viene emesso un segnale acustico. Premere

il pulsante Freezer (Congelatore) o Fridge

(Frigorifero) per arrestarli.

• Questa condizione si può verificare:

- Quando si accende il frigorifero.

- Quando lo scomparto congelatore è troppo

caldo a causa di un'interruzione di corrente.

Alcune delle caratteristiche, come ad

esempio il serbatoio d’acqua e la Cool

Select Zone (Zona Selezione Freddo)

(1), potrebbero essere diverse e non

disponibili, a seconda dei modelli.

• I frutti e le verdure possono essere congelati nel

comparto Coll Select e Fresh. (Opzionale)

• Utilizzare il cassetto inferiore (

congelare rapidamente grandi quantità di cibo.

DA68-02833Q-18.indb 21 2018. 2. 2. �� 9:1722_ funzionamento

RIPIANO SUPPLEMENTARE Se il ripiano supplementare è fornito

come opzione, è possibile rimuovere tutti

i cassetti a eccezione di quello inferiore

e posizionare il ripiano supplementare

immediatamente sopra a quest’ultimo.

Questo non influenza le caratteristiche

termiche e meccaniche.

Il volume specificato per lo scomparto

congelatore è calcolato senza considerare

questi componenti nei modelli dotati di

ripiano supplementare.

USO DEL RIPIANO PIEGHEVOLE

(DIPENDE DAI MODELLI)

Se è necessario riporre contenitori o prodotti alti

sul ripiano inferiore, piegare il ripiano pieghevole

per aumentare lo spazio disponibile.

1. Sollevare leggermente il ripiano e farlo scorrere

2. Per utilizzare il ripiano per l’intera lunghezza,

aprirlo nuovamente seguendo la procedura in

Il ripiano pieghevole può cadere fuori dal

frigorifero, prestare pertanto attenzione

durante l’uso e la pulizia.

ATTENZIONE CARATTERISTICHE DELLO SCOMPARTO CONGELATORE Etichetta cibo congelato sul pannello

Le figure sopra ai simboli indicano il periodo massimo

consentito per la conservazione del prodotto espresso in

mesi. Quando si acquistano prodotti congelati, leggere la

data di confezionamento o di scadenza.

Congelamento dei cibi

Congelare solo cibi freschi confezionati. Tenere i cibi da

congelare lontano dai cibi già congelati. Per evitare che

i cibi perdano gusto o si secchino, riporli in contenitori

Confezionamento corretto dei cibi:

1. Mettere il cibo nel materiale di imballaggio.

2. Rimuovere tutta l'aria intrappolata all'interno.

3. Sigillare il materiale di imballaggio.

4. Apporre un'etichetta sul materiale di imballaggio con

il contenuto e la data.

I seguenti prodotti non sono adatti al

confezionamento di cibi:

carta da pacchi, carta oleata, cellofan, sacchetti dei rifiuti

e sacchetti della spesa usati.

I seguenti prodotti sono adatti per incartare i cibi:

pellicola di plastica, pellicola in polietilene soffiato, foglio

di alluminio e contenitori per congelatore. Questi prodotti

possono essere acquistati presso il proprio rivenditore.

I seguenti prodotti sono adatti per sigillare i materiali

di imballaggio in cui vengono avvolti i cibi:

fascette di gomma, clip di plastica, laccetti e nastro

adesivo resistente al freddo o prodotti simili. Le pellicole

soffiate in polietilene e i sacchetti possono essere sigillati

con un apposito sigillatore per pellicole.

DA68-02833Q-18.indb 22 2018. 2. 2. �� 9:17funzionamento _23

02 FUNZIONAMENTO Durata dei cibi congelati

La durata di conservazione dipende dal tipo di cibo

congelato. A una temperatura di -18°C:

• pollame fresco (pollo intero), carne fresca

(bistecche, arrosti): fino a 12 mesi

• pesce (pesce magro, pesce cucinato), gamberi,

capesante, calamari freschi: fino a 6 mesi

• Pizza, salame: fino a 2 mesi

La durata di conservazione fa riferimento alle

indicazioni fornite sul sito web della Food and Drug

Administration (FDA) (http://www.fda.gov/).

• La mancata osservanza di questi

periodi può causare un avvelenamento

Acquisto e conservazione di cibo

Quando si acquistano cibi surgelati, è importante:

• Verificare che la confezione non sia

• Controllare la data di scadenza.

• La temperatura del congelatore del

supermercato dovrebbe essere pari o inferiore

a -18°C. In caso contrario, la durata dei cibi

congelati sarà minore.

• Acquistare i cibi surgelati per ultimi. Avvolgere

il cibo nel giornale o metterlo in un sacchetto

freezer prima di portarlo a casa.

• Una volta arrivati a casa, mettere

immediatamente il cibo surgelato nello

scomparto congelatore. Consumare il cibo

congelato entro la data di scadenza.

Scongelamento di cibi congelati

A seconda del tipo e dall’applicazione, scegliere

una delle seguenti opzioni:

• A temperatura ambiente.

• In un forno elettrico, ventilato o meno.

• In un forno a microonde.

Non ricongelare cibi che stanno iniziando

a scongelarsi o che si sono già scongelati.

I cibi non possono essere ricongelati

prima che vengano cucinati (bolliti o fritti).

Non conservare i prodotti congelati per una durata

superiore a quella massima consentita.

ATTENZIONE UTILIZZO DELL’EROGATORE DI ACQUA (DIPENDE DAI MODELLI)

Con l’erogatore d’acqua, è possibile ottenere

acqua fredda facilmente, senza aprire lo sportello

• Sollevare il portalattine (1).

• Sollevare ed estrarre il

serbatoio dell’acqua (2).

- Tenere le maniglie

su entrambi i lati per

sollevare il serbatoio

- Pulire l’interno del serbatoio dell’acqua quando

lo si usa per la prima volta.

• Riempire il serbatoio con acqua, assicurandosi

che si trovi in posizione stabile, per favorire

l’uscita dell’acqua.

- Riempire con acqua fino a 4,5l. Se si riempie

di più, l’acqua potrebbe fuoriuscire quando il

- Se l’acqua gocciola dopo avere riempito il

serbatoio dell’acqua per la prima volta, versare

nuovamente circa 500ml d’acqua.

- È impossibile riempire il serbatoio con acqua

mentre si trova nel frigorifero.

- Riempire con acqua sollevando il coperchio

tondo in direzione della freccia per aprire.

- Si prega riempire con acqua dopo aver afferrato

e sollevato il coperchio per aprirlo.

Quando si monta il serbatoio dell’acqua

dopo la pulizia, assicurarsi che il rubinetto

erogatore sia montato correttamente.

Potrebbe causare perdite d’acqua. ATTENZIONE 1

DA68-02833Q-18.indb 23 2018. 2. 2. �� 9:1724_ funzionamento

frigorifero dopo aver sistemato

il serbatoio dell’acqua.

- Confermare che il rubinetto

dell’erogatore sia all’esterno

dopo aver chiuso lo sportello.

Fissare saldamente il

serbatoio dell’acqua allo

sportello del frigorifero.

In caso contrario, il serbatoio dell’acqua

potrebbe non funzionare correttamente.

Non utilizzare il frigorifero senza serbatoio

dell’acqua. In caso contrario, si potrebbero

generare dei problemi di efficienza.

Riempire il serbatoio dell’acqua solo con

acqua minerale o acqua purificata.

• Collocare un bicchiere sotto il condotto di uscita

dell’acqua e spingere leggermente con il bicchiere

la levetta dell’erogatore di acqua. Assicurarsi che

il bicchiere sia allineato con l’erogatore per evitare

eventuali fuoriuscite di acqua.

Controllare che il dispositivo di blocco sia

su “UNLOCK” (Sblocco). L’acqua viene

erogata solo con questa impostazione. Leva erogatoreBLOCCO SBLOCCOATTENZIONEATTENZIONEATTENZIONE USO DI COOLSELECT DUO

1. Togliere il contenitore del vano freddo. (In

base alle specifiche, il contenitore può essere

smontato con facilità quando si rimuove la

protezione sul lato destro.)

2. Girare il selettore a destra o a sinistra per

impostare manualmente la temperatura

desiderata. (La temperatura del vano freddo

è più alta quando il selettore è a sinistra, e più

bassa quando il selettore è a destra.)

Knob selettore Se si imposta il selettore su un valore

superiore a quello medio, la temperatura

interna del vano freddo può essere

inferiore a quella del frigorifero, e frutta e

verdura possono essere congelati.

3. Dopo aver impostato manualmente la

temperatura desiderata, rimettere il contenitore

nella sua sede originale. (Se la protezione

è stata rimossa, rimetterla nella sua sede

ATTENZIONE DA68-02833Q-18.indb 24 2018. 2. 2. �� 9:17funzionamento _25

02 FUNZIONAMENTO RIMOZIONE DELLE PARTI INTERNE Durante il montaggio, posizionare i ripiani

del frigorifero nella posizione corretta

e non capovolgerli. Si possono subire

lesioni personali o causare danni materiali.

Durante il rimontaggio dei ripiani,

assicurarsi che il lato con l’etichetta

“Anteriore” sia disposto e rivolto

correttamente verso la parte anteriore del

Sollevare delicatamente i

ripiani con entrambe le mani

e tirarli verso di sé. (Ripiano

Non inserire i ripiani capovolti o con la

parte frontale verso il retro del frigorifero.

Protezioni sportello

Afferrare con decisione

le protezioni sportello

con entrambe le mani e

sollevarle delicatamente per

Serbatoio dell’acqua

Sollevare il portalattine e

afferrare con decisione il

serbatoio dell’acqua con

entrambe le mani, quindi

sollevarlo delicatamente

verso l’alto per rimuoverlo.

Il serbatoio dell’acqua potrebbe non

essere disponibile, dipende dai modelli.

ATTENZIONE ATTENZIONE Cassetti

completamente e quindi

sollevarli leggermente per

• Se lo sportello urta contro i cassetti, rimuoverli

sollevandoli verso l’alto dopo aver rimosso i

PULIZIA DEL FRIGORIFERO Non usare benzene, diluente o Clorox™

Questi prodotti potrebbero danneggiare

la superficie dell’elettrodomestico e

Non spruzzare acqua sul frigorifero se

è collegato all’alimentazione elettrica,

poiché questo potrebbe causare scosse

elettriche. Non pulire il frigorifero con

benzene, solvente o detergente per

automobili, in modo da evitare il rischio di

1. Scollegare il cavo di alimentazione elettrica del

2. Inumidire leggermente con acqua un panno

morbido che non lasci pelucchi o un foglio di

Non utilizzare alcun tipo di detergente per

pulire il frigorifero in quanto tali sostanze

possono scolorirlo o danneggiarlo.

4. Passare un panno all’interno e all’esterno del

frigorifero fino a quando non è pulito e asciutto.

5. Collegare il cavo di alimentazione elettrica del

Se l’acqua non fuoriesce dall’erogatore,

esercitare una leggera pressione sulla

parte superiore del serbatoio.

SOSTITUZIONE DELLA LAMPADINA A LED Quanto la lampadina a LED

interna ed esterna non funzionano più, non

smontare da soli né il coperchio della lampadina né

la lampadina a LED stessa.

Si prega di contattare i tecnici autorizzati.

AVVERTENZA ATTENZIONE DA68-02833Q-18.indb 25 2018. 2. 2. �� 9:1726_ funzionamento

Inversione della porta (opzionale)

INVERSIONE DELLO SPORTELLO

(DIPENDE DAI MODELLI)

Prima di invertire lo sportello del frigorifero,

assicurarsi di staccare la spina del frigorifero dalla

presa. Samsung consiglia di far invertire l’apertura

dello sportello solo da personale di assistenza

Samsung autorizzato. Il servizio, a pagamento, è a

Eventuali danni causati durante il tentativo

di invertire l’apertura dello sportello non

sono coperti dalla garanzia fornita dal

produttore dell’elettrodomestico.

Qualsiasi riparazione eventualmente

necessaria a causa di tale evenienza sarà

da intendersi a carico del cliente.

1. Prima di cercare di invertire gli sportelli del

frigorifero assicurarsi che il frigorifero sia

scollegato dalla rete di alimentazione elettrica

e che i cibi siano stati rimossi dall’interno

dell’elettrodomestico.

2. Se il cliente non si sente sicuro nel seguire le

istruzioni contenute nel presente manuale, è

necessario contattare un tecnico qualificato

dell’assistenza clienti Samsung per eseguire

3. Non ricollegare il frigorifero immediatamente

dopo aver invertito gli sportelli. Attendere

Non forniti Componente aggiuntivo

Inserto distanziale sportello

Smontaggio della porta frigo

1. Rimuovere il coprifilo della porta. Coprifilosolo modello * RB37*Coprifilo 2. Smontare il copriporta. Copriportasolo modello * RB37*Copriporta 3. Rimuovere il copricerniera per premere il gancio

come mostrato nell’immagine sottostante.

• Inserire un cacciavite a lama quindi estrarlo

come mostrato nella Figura 1.

• Come nella Figura 2, sollevare il coperchio e

premere il gancio come mostrato nella Figura 3.

(Prestare attenzione a non danneggiare il cavo

del copricerniera premendolo eccessivamente)

• Disassemblarlo premendo manualmente A nella

Figura 4 come mostrato nella Figura 5. DA68-02833Q-18.indb 26 2018. 2. 2. �� 9:17funzionamento _27

4. Scollegare il connettore di cablaggio della porta

frigo. (Solo su modelli dotati di display esterno).

5. Rimuovere le viti.

(Prestare attenzione a non far cadere la porta in

fase di smontaggio.)

6. Sollevandola delicatamente, rimuovere la porta

del frigorifero dalla cerniera centrale.

La porta è pesante, prestare pertanto

attenzione a non ferirsi durante la

rimozione della porta.

7. Smontare la cerniera centrale rimuovendo le viti

con un cacciavite a croce.

La porta del freezer potrebbe cadere

in avanti, si consiglia pertanto di tenere

saldamente la porta.

8. Sollevandola delicatamente, rimuovere la porta

del freezer dalla cerniera inferiore.

La porta è pesante, prestare pertanto

attenzione a non ferirsi durante la

rimozione della porta.

9. Invertire le maniglie passandole dal lato sinistro

Rimuovere la vite posta in basso sul lato

destro delle porte frigo e freezer. Scambiare la

posizione delle leve di chiusura automatica da

(Leve di chiusura automatica; avvitarle.)

10. Rimuovere il coprimaniglia e le viti servendosi di

un cacciavite a lama.

Rimuovere il coperchio con il cacciavite a

lama (-) e assemblare il gruppo maniglia/

Se la maniglia non viene installata,

saltare i passaggi 10 e 11 poiché non

sono pertinenti. La disponibilità di

questi passaggi dipende dal modello

Prestare attenzione a non graffiare la

superficie smontando il coperchio.

11. Assemblare il coperchio.

12. Invertire la posizione di coprivite e coperchio.

Estrarre l’elemento aiutandosi con un cacciavite

Prestare attenzione a non ferirsi durante

13. Reclinare il frigorifero appoggiando il retro a

Rimuovere il piedino (svitare in senso antiorario)

e la cerniera inferiore.

Piedino di appoggio cerniera

Per non danneggiare il frigorifero,

tagliare un’ampia sezione del cartone

dell’imballaggio posizionandola sotto il

14. Assemblare la cerniera centrale aiutandosi con

un cacciavite a croce. (Montare la rondella in

verticale prima di installare la cerniera centrale.)

Rondella (dipende dai

ATTENZIONE DA68-02833Q-18.indb 28 2018. 2. 2. �� 9:17funzionamento _29

15. Invertire la posizione della cerniera inferiore e

del piedino. (Destra -> Sinistra)

Assemblare la cerniera inferiore dopo avere

montato la porta freezer sulla cerniera centrale.

• Disassemblare la guida della chiusura

automatica e il perno della cerniera.

• Assemblare il perno della cerniera e la guida

della chiusura automatica come mostrato

Piedino di appoggio cerniera

Perno della cerniera

16. Estrarre la piastrina del tappo dalla piastrina del

coperchio, come mostrato nell’immagine (1).

Rimuovere la vite e smontare la piastrina del

coperchio (2), invertire la direzione della porta

cablata (3) sul lato inverso della porta frigo (solo

per porte dotate di display).

Assemblare la piastrina del coperchio con una

vite, come mostrato nell’immagine (4).

17. Invertire la direzione del coprifilo sul lato

opposto, come mostrato nell’immagine.

18. Utilizzare una chiave da 11mm per separare il

perno della cerniera superiore.

Ruotare la cerniera superiore e fissare

nuovamente il perno della cerniera superiore.

18-1. Utilizzare una chiave da 11 mm per

separare il perno ed il dado della cerniera

Ruotare la cerniera superiore e fissare

nuovamente il perno ed il dado della

cerniera superiore. (solo per modelli

RB33N*, RB34N*, RL33N*)

Serrare il perno (ed il dado) il più possibile

19. Inserire la cerniera superiore per ingrandire

leggermente il foro, quindi estrarla per montare

1. Montare la cerniera superiore sulla porta frigo.

2. Montare la cerniera centrale sulla porta frigo.

3. Inserire la cerniera superiore nel telaio.

4. Avvitare le viti.

DA68-02833Q-18.indb 29 2018. 2. 2. �� 9:1730_ funzionamento

20. Collegare il cavo e inserirlo nella piastrina del

Inserire il cavo nel copricerniera; la sezione

nastrata di bianco deve risultare posizionata

come mostrato nell’immagine sottostante (1).

Piegare l’elemento di fissaggio in modo da

non smontarlo, come mostrato nell’immagine

Solo su modelli dotati di display esterno.

21. Montare il copricerniera sulla cerniera.

solo modello * RB37*

22. Assemblare il copriporta (elemento addizionale)

solo modello * RB37*

23. Inserire il coprifilo sopra la porta frigo quindi

premerlo per completarne l’assemblaggio.

Controllare la posizione del cavo che deve

essere posizionato sul retro del coprifilo.

solo modello * RB37*

24. Montare la piastrina del tappo.

25. Rimuovere le guarnizioni del frigo e del freezer

e rimontarle dopo averle ruotate di 180°.

Verificare che le guarnizioni della porta siano

correttamente posizionate.

In caso contrario possono verificarsi rumori

o condensa che potrebbero influenzare le

prestazioni dell’unità.

26. Verificare che le porte si aprano e chiudano

Quando s’inverte lo sportello del

congelatore, rimuovere la guarnizione

dello sportello del congelatore e la

guarnizione interna di sinistra (A).

In seguito, rimontare la guarnizione interna

a destra (B). Rimontare la guarnizione

dello sportello del congelatore dopo aver

eseguito una rotazione di 180°.

DA68-02833Q-18.indb 31 2018. 2. 2. �� 9:1732_ troubleshooting

ricerca e risoluzione guasti

Prima di chiamare l’assistenza rivedere i punti di controllo sotto.

Eventuali interventi di assistenza riguardanti situazioni normali (nessun difetto riscontrato)

comporteranno un addebito per il cliente.

Sintomo Possibili cause Soluzione

• La spina del cavo di alimentazione

non è inserita correttamente in una

• Ricollegare correttamente la spina

• Il controllo della temperatura non è

impostato correttamente.

• Impostare una temperatura

• Il frigorifero è posizionato vicino

ad una fonte di calore o è esposto

alla luce solare diretta.

• Assicurarsi che il frigorifero sia

posizionato lontano dalla luce

solare diretta o eventuali fonti di

• Non c’è sufficiente spazio tra il

frigorifero ed i lati/retro.

• Assicurarsi che vi siano almeno

5 cm di spazio sul retro e sui lati.

• La modalità Vacation (Vacanze) è

• Disattivare la modalità Vacation

• Il frigorifero è troppo pieno. Il

cibo blocca le aperture per la

• Non sovraccaricare il frigorifero.

Accertarsi che il cibo non ostruisca

le aperture di ventilazione.

• Il controllo della temperatura non è

impostato correttamente.

• Impostare la temperatura ad un

• Il frigorifero è dotato di tubazioni

isolate termicamente nella parete

• Al fine di prevenire la formazione

di condensa, il frigorifero è dotato

di tubazioni isolate sugli angoli

anteriori. Qualora la temperatura

ambientale aumenti, questo

apparecchio potrebbe non

funzionare in modo ottimale. Ciò

non indica un guasto al sistema.

• Pulire il frigorifero e rimuovere

eventuale cibo guasto.

• Cibo dal forte odore.

• Avvolgere con pellicola i cibi con

Sintomo Possibili cause Soluzione

• Il cibo blocca le aperture per la

• Accertarsi che il cibo non ostruisca

le aperture di ventilazione.

Sulla pareti interne

• Lo sportello non è chiuso bene.

• Assicurarsi che il cibo non

impedisca la chiusura della porta.

Pulire la guarnizione della porta.

• La frutta e la verdura sono

conservate nel cassetto Fresh/

• Il cassetto Fresh/Chef Zone è

dedicato solo alla conservazione

• Se la porta viene lasciata aperta,

l’umidità penetra nel frigorifero.

• Rimuovere l’umidità e non aprire

la porta per un lungo periodo di

• Cibo con elevato contenuto di

• Avvolgere con pellicola il cibo.

DA68-02833Q-18.indb 33 2018. 2. 2. �� 9:1734_ troubleshooting

Si avvertono rumori anomali provenire dal frigorifero?

Prima di chiamare l’assistenza rivedere i punti di controllo sotto.

Eventuali richieste di assistenza relative a rumori normali saranno a carico dell’utente.

Questi rumori sono normali.

• Durante l’inizio o il termine di una operazione il frigorifero può emettere un rumore simile all’accensione

di una autovettura. Con lo stabilizzarsi del funzionamento, il rumore diminuirà.

• Durante il funzionamento della ventola, possono verificarsi tali rumori. Quando il frigorifero raggiunge la

temperatura impostata, la ventilazione si disattiva.

• Durante un ciclo di sbrinamento, l’acqua potrebbe gocciolare sull’elemento riscaldante per lo

sbrinamento provocando un rumore simile allo sfrigolio.

• Con il raffreddamento o il congelamento, il gas refrigerante si sposta all’interno delle tubazioni sigillate

provocando dei gorgoglii.

• Con l’aumento o la riduzione della temperatura, le parti in plastica si contraggono o si espandono

generando dei rumori. Tali rumori si verificano durante il ciclo di sbrinamento o durante il funzionamento

delle parti elettroniche.

• Per i modelli dotati di macchina per il ghiaccio: Quando la valvola dell’acqua si apre per riempire la

macchina del ghiaccio, si avvertono dei ronzii.

• A causa dell’equalizzazione della pressione, durante l’apertura e la chiusura della porta si avvertono

DA68-02833Q-18.indb 35 2018. 2. 2. �� 9:17Limiti temperatura ambiente stanza

Questo frigorifero/congelatore è progettato per funzionare nell'ambito delle temperature ambiente specificate

dalla corrispondente classe di temperatura riportata sulla targhetta delle prestazioni di esercizio dello stesso.

Le temperature interne possono essere influenzate da fattori quali la posizione del frigorifero/

congelatore, la temperatura ambiente e la frequenza con la quale si apre lo sportello.

Regolare la temperatura secondo le necessità in modo da compensare tali fattori.

Tropicale T da +16 a +43 DA68-02833Q-18 Italiano

Corretto smaltimento del prodotto

(riuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto

e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere

smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o

alla salute causati dallo smaltimento dei riuti non corretto, si invita l’utente a separare il

prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo

le normative locali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il

prodotto o l’autorità competente per tutte le informazioni relative alla raccolta differenziata di

questo tipo di materiali.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore

e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi

accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali.

Per informazioni sull’impegno di Samsung ai fini della salvaguardia ambientale e sugli obblighi normativi

relativi a ciascun prodotto, come per esempio il REACH, vogliate visitare il sito samsung.com/uk/

aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

Contatta SAMSUNG WORLD WIDE Se hai commenti o domande sui prodotti Samsung, contatta il Servizio Clienti Samsung.

Nazione Contact Center Sito web

SWITZERLAND 0800 726 78 64 (0800-SAMSUNG)
