MANUALE UTENTE Groupe Pilot Master2 ROBLIN

Istruzioni per l’uso e l’installazione

men oder von Ihrem Fachhändler.11

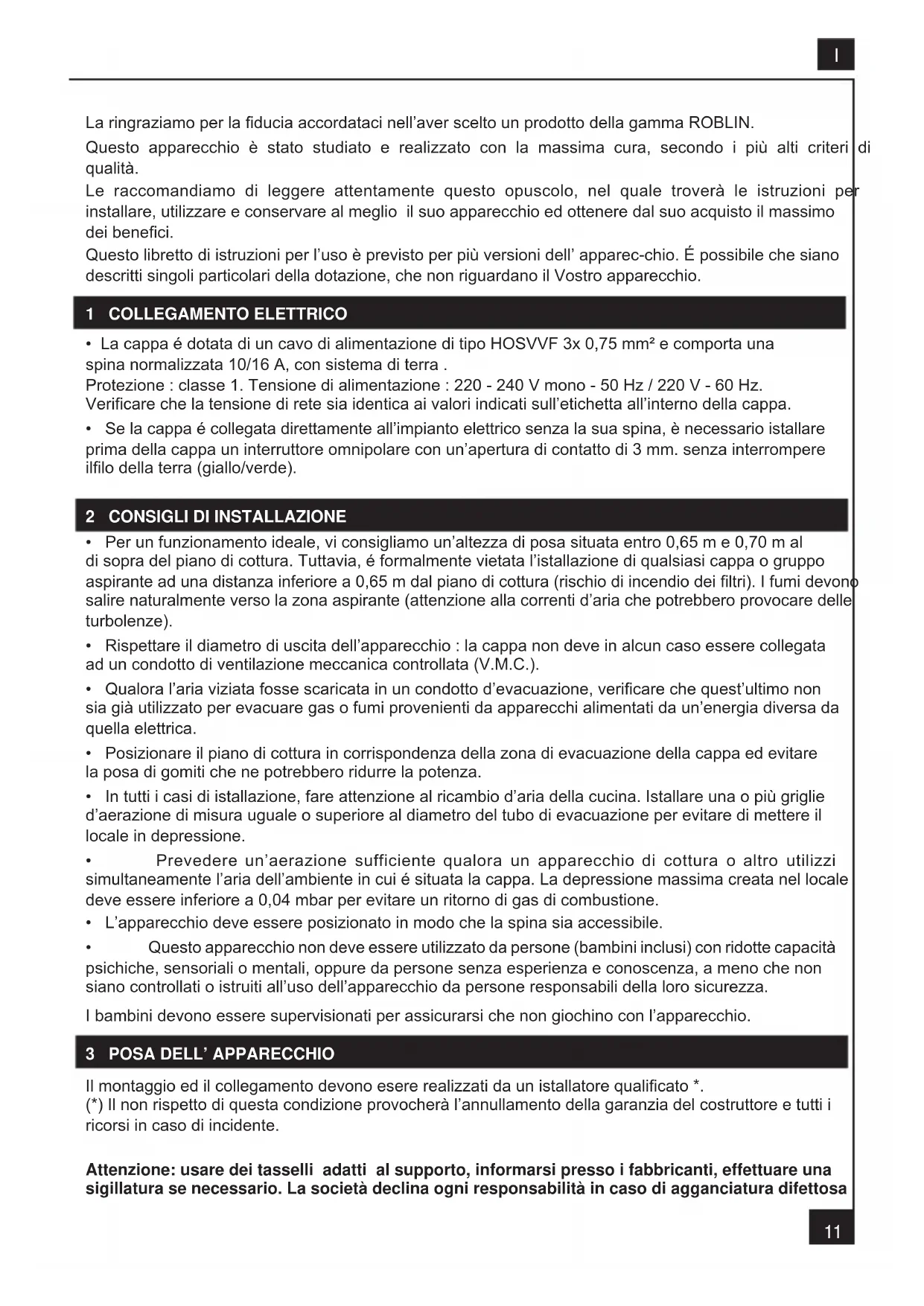

I La ringraziamo per la ducia accordataci nell’aver scelto un prodotto della gamma ROBLIN.

Questo apparecchio è stato studiato e realizzato con la massima cura, secondo i più alti criteri di

Le raccomandiamo di leggere attentamente questo opuscolo, nel quale troverà le istruzioni per

installare, utilizzare e conservare al meglio il suo apparecchio ed ottenere dal suo acquisto il massimo

Questo libretto di istruzioni per l’uso è previsto per più versioni dell’ apparec-chio. É possibile che siano

descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

1 COLLEGAMENTO ELETTRICO

• La cappa é dotata di un cavo di alimentazione di tipo HOSVVF 3x 0,75 mm² e comporta una

spina normalizzata 10/16 A, con sistema di terra .

Protezione : classe 1. Tensione di alimentazione : 220 - 240 V mono - 50 Hz / 220 V - 60 Hz.

Vericare che la tensione di rete sia identica ai valori indicati sull’etichetta all’interno della cappa.

• Se la cappa é collegata direttamente all’impianto elettrico senza la sua spina, è necessario istallare

prima della cappa un interruttore omnipolare con un’apertura di contatto di 3 mm. senza interrompere

illo della terra (giallo/verde).

2 CONSIGLI DI INSTALLAZIONE

• Per un funzionamento ideale, vi consigliamo un’altezza di posa situata entro 0,65 m e 0,70 m al

di sopra del piano di cottura. Tuttavia, é formalmente vietata l’istallazione di qualsiasi cappa o gruppo

aspirante ad una distanza inferiore a 0,65 m dal piano di cottura (rischio di incendio dei ltri). I fumi devono

salire naturalmente verso la zona aspirante (attenzione alla correnti d’aria che potrebbero provocare delle

• Rispettare il diametro di uscita dell’apparecchio : la cappa non deve in alcun caso essere collegata

ad un condotto di ventilazione meccanica controllata (V.M.C.).

• Qualora l’aria viziata fosse scaricata in un condotto d’evacuazione, vericare che quest’ultimo non

sia già utilizzato per evacuare gas o fumi provenienti da apparecchi alimentati da un’energia diversa da

• Posizionare il piano di cottura in corrispondenza della zona di evacuazione della cappa ed evitare

la posa di gomiti che ne potrebbero ridurre la potenza.

• In tutti i casi di istallazione, fare attenzione al ricambio d’aria della cucina. Istallare una o più griglie

d’aerazione di misura uguale o superiore al diametro del tubo di evacuazione per evitare di mettere il

locale in depressione.

• Prevedere un’aerazione sufficiente qualora un apparecchio di cottura o altro utilizzi

simultaneamente l’aria dell’ambiente in cui é situata la cappa. La depressione massima creata nel locale

deve essere inferiore a 0,04 mbar per evitare un ritorno di gas di combustione.

• L’apparecchio deve essere posizionato in modo che la spina sia accessibile.

• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità

psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non

siano controllati o istruiti all’uso dell’apparecchio da persone responsabili della loro sicurezza.

I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio.

3 POSA DELL’ APPARECCHIO Il montaggio ed il collegamento devono esere realizzati da un istallatore qualicato *.

(*) Il non rispetto di questa condizione provocherà l’annullamento della garanzia del costruttore e tutti i

ricorsi in caso di incidente.

Attenzione: usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuare una

sigillatura se necessario. La società declina ogni responsabilità in caso di agganciatura difettosa12

dovuta alla perforazione ed al ssaggio.

Il gruppo di aspirazione si incastra nel fondo della cappa (spessore da 12 a 22 mm).(Fig 1)

Inserire la spina e provvedere all’istallazione dei tubi di evacuazione.

Inserire l’apparcchio nell’apertura ; i sistemi di ssaggio regolabili permettono, grazie alla loro elasticità,

una posa molto rapida, senza previo smontaggio.

Serrare le viti, se necessario.

• Sistema ltrante (riciclaggio)

L’aria ltrata viene riciclata nell’ambiente attraverso l’apertura posta nella parte superiore del pensile o

della cappa (Fig. 2).

Aggiungere gli eventuali ltri al carbone attivo all ’interno del corpo cappa (Fig. 3).

: Velocità Intensiva

5 CONSIGLI DI UTILIZZO

• Per ottenere il massimo dell’efcacia per quanto riguarda l’assorbimento dei fumi o del vapore,

mettere in funzione l’apparecchio prima e dopo la cottura degli alimenti ; per le preparazioni che producono

poco vapore, utilizzare di preferenza le velocità più basse.

• IMPORTANTE : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA.

Non lasciate mai amme libere sotto una cappa funzionante. Spegnere la amma o ridurla al minimo

per un tempo ridotto e sotto sorveglianza.

• Se cucinate delle fritture, abbiate cura di farlo con attenzione costante : l’olio surriscaldato

potrebbe inammarsi.

6 MANUTENZIONE Staccare il cavo di alimentazione prima di qualsiasi intervento elettrico.

L’apparecchio é stato pensato per facilitare al massimo le operazioni di manutenzione, sinonimo di buon

funzionamento e rendimento nel tempo.

• Pulizia dei ltri metallici.

E’ necessario procedere ad una PULIZIA PERIODICA dei ltri a mano (con un detergente liquido diluito

in acqua tiepida e risciacquo) oppure in lavastoviglie , con una frequenza che dipenderà dall’utilizzo,

per evitare i rischi di incendio.

• Struttura esterna.

Pulire regolarmente la parte esterna utilizzando dei detergenti non abrasivi ed una spugna leggeremente13

umida. Non utilizzare mai spugne o panni bagnati.

Non introdurre alcun oggetto e tanto meno le mani nell’apertura d’evacuazione dell’aria.

• Condotto d’evacuazione.

Vericare ogni 6 mesi la buona evacuazione dell’aria viziata.

Rispettare le norme nazionali vigenti relative all’evacuazione dell’aria viziata.

Prima di effettuare qualsiasi intervento sull’apparecchio, mettere l’interruttore di accensione delle lampade

in posizione spenta.

Non superare la potenza prescritta e non cambiare tipo di lampada.

7 GARANZIA ED ASSISTENZA TECNICA

• In caso di anomalia di funzionamento, avvisare il vostro istallatore il quale dovrà vericare

l’apparecchio ed il suo collegamento. Nel caso in cui il cavo fosse danneggiato, dovrà essere sostituito

esclusivamente da un centro di riparazione consigliato dal fabbricante, poiché la riparazione prevede

l’utilizzo di attrezzature apposite.

• Staccare la spina dell’apparecchio.

• Esigete sempre l’utilizzo di pezzi di ricambio originali in quanto il non rispetto di questa prescrizione

potrebbe compromettere la sicurezza dell’apparecchio e metterebbe ne al contratto di garanzia.

• Per ordinare i pezzi di ricambio, indicare il numero dell’apparecchio che si trova sull’etichetta

• Solo la fattura d’acquisto farà fede ai ni dell’applicazione della garanzia contrattuale.

Questa garanzia non copre: - L’illuminazione : lampade ad incandescenza, alogene.

In quanto sono considerati come materiali di consumo.

8 NOTE Quest’apparecchio é conforme alla norma europea sulla bassa tensione 2006/95/CE relativaalla sicurezza

elettrica e alle norme europee: 2004/108/CE relativa alla compatibilità elettromagnetica e C.E.E. 93/68

relativa alla marcatura CE.

Quando ad un prodotto è attaccato il simbolo

del bidone con le ruote segnato da una croce,

signica che il prodotto è tutelato dalla Directiva Europea 2003/96/EC. Questo prodotto è stato progettato

e fabbricato con materiali e componenti di alta qualità, che posssono esere riciclati e riutilizzati.Si prega di

informarsi in merito al sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici.Rispettare

le norme locali in vigore e non smaltire i prodotti vecchi nei normali riuti domestici. Il correto smaltimento

del prodotto aiuta ad evitare possibili conseguenze negative per la salute dell’ambiente e dell’uomo.14
