MANUALE UTENTE PIM 640 S (IX) INDESIT

Istruzioni per l’uso

Istruzioni per l’uso,1

Precauzioni e consigli,20

Manutenzione e cura,21

Anomalie e rimedi,21

ATTENZIONE: Questo apparecchio e le

sue parti accessibili diventano molto caldi

durante l’uso. Bisogna fare attenzione ed

evitare di toccare gli elementi riscaldanti.

Tenere lontani i bambini inferiori agli 8

anni se non continuamente sorvegliati.

Il presente apparecchio può essere

utilizzato dai bambini a partire dagli 8

anni e da persone con ridotte capacità

siche, sensoriali o mentali oppure con

mancanza di esperienza e di conoscenza

se si trovano sotto adeguata sorveglianza

oppure se sono stati istruiti circa l’uso

dell’apparecchio in modo sicuro e se

si rendono conto dei pericoli correlati.

I bambini non devono giocare con

l’apparecchio. Le operazioni di pulizia

e di manutenzione non devono essere

effettuate dai bambini senza sorveglianza.

ATTENZIONE: Lasciare un fornello

incustodito con grassi e olii può essere

pericoloso e può provocare un incendio.

Non bisogna MAI tentare di spegnere

una amma/incendio con acqua, bensì

bisogna spegnere l’apparecchio e coprire

la amma per esempio con un coperchio

o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non

lasciare oggetti sulle superci di cottura.

Non utilizzare mai pulitori a vapore o ad alta

pressione per la pulizia dell’apparecchio.

Eliminare eventuali liquidi presenti sul

coperchio prima di aprirlo. Non chiudere

il coperchio in vetro (se presente) con i

bruciatori gas o la piastra elettrica ancora

L’apparecchio non è destinato a essere

messo in funzione per mezzo di un

temporizzatore esterno oppure di un

sistema di comando a distanza separato.

ATTENZIONE: l’uso di protezioni del

piano inappropriate può causare incidenti.

• il tipo di anomalia

• il modello della macchina (Mod.)

• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta

caratteristiche posta sull’apparecchio.

Non ricorrete mai a tecnici non autorizzati e riutate

sempre l’installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta

chiamare il Numero Unico Nazionale 199.199.199* per

essere messi subito in contatto con il Centro Assistenza

Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non

lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che

integra e prolunga nel tempo i contenuti della garanzia

standard: con una modica cifra protegge il cliente da ogni

imprevisto riguardante l’assistenza e la manutenzione

dell’elettrodomestico. Per i 5 anni successivi alla data di

acquisto il cliente che aderisce al programma Airbag avrà

diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco.

Inoltre, qualora l’elettrodomestico non sia riparabile la

garanzia prevede la sostituzione a prezzo agevolato in

funzione dell’anzianità del prodotto.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa)

dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00

alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa)

dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00

alle 08:00 e i giorni festivi, per chi chiama dal telefono sso.

Per chi chiama da radiomobile le tariffe sono legate al piano

tariffario dell’operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione

da parte dell’operatore telefonico; per maggiori informazioni

consultare il sito www.indesit.com.

1 Griglie di appoggio per RECIPIENTI DI COTTURA

3 PIASTRA ELETTRICA*

4 Spia FUNZIONAMENTO PIASTRA ELETTRICA*

5 Manopole di comando dei BRUCIATORI GAS

6 Manopole di comando della PIASTRA ELETTRICA*

7 Pulsante di accensione dei BRUCIATORI GAS*

8 Candela di accensione dei BRUCIATORI GAS*

9 DISPOSITIVO DI SICUREZZA*

• PIASTRE ELETTRICHE possono essere di vari diametri

e potenze diverse: “normali” o “rapide”, quest’ ultime si

riconoscono dalle altre per la presenza di un bollo rosso

• Spia FUNZIONAMENTO PIASTRA ELETTRICA si

accende per qualsiasi posizione della manopola diversa

• BRUCIATORI GAS sono di diverse dimensioni e potenze.

Scegliete quello più adatto al diametro del recipiente da

• Manopole di comando dei BRUCIATORI GAS e della

PIASTRA ELETTRICA* per la regolazione della amma

• Candela di accensione dei BRUCIATORI GAS* permette

l’accensione automatica del bruciatore prescelto.

• DISPOSITIVO DI SICUREZZA* in caso di spegnimento

accidentale della amma, interrompe l’uscita del gas.

* Presente solo in alcuni modelli.

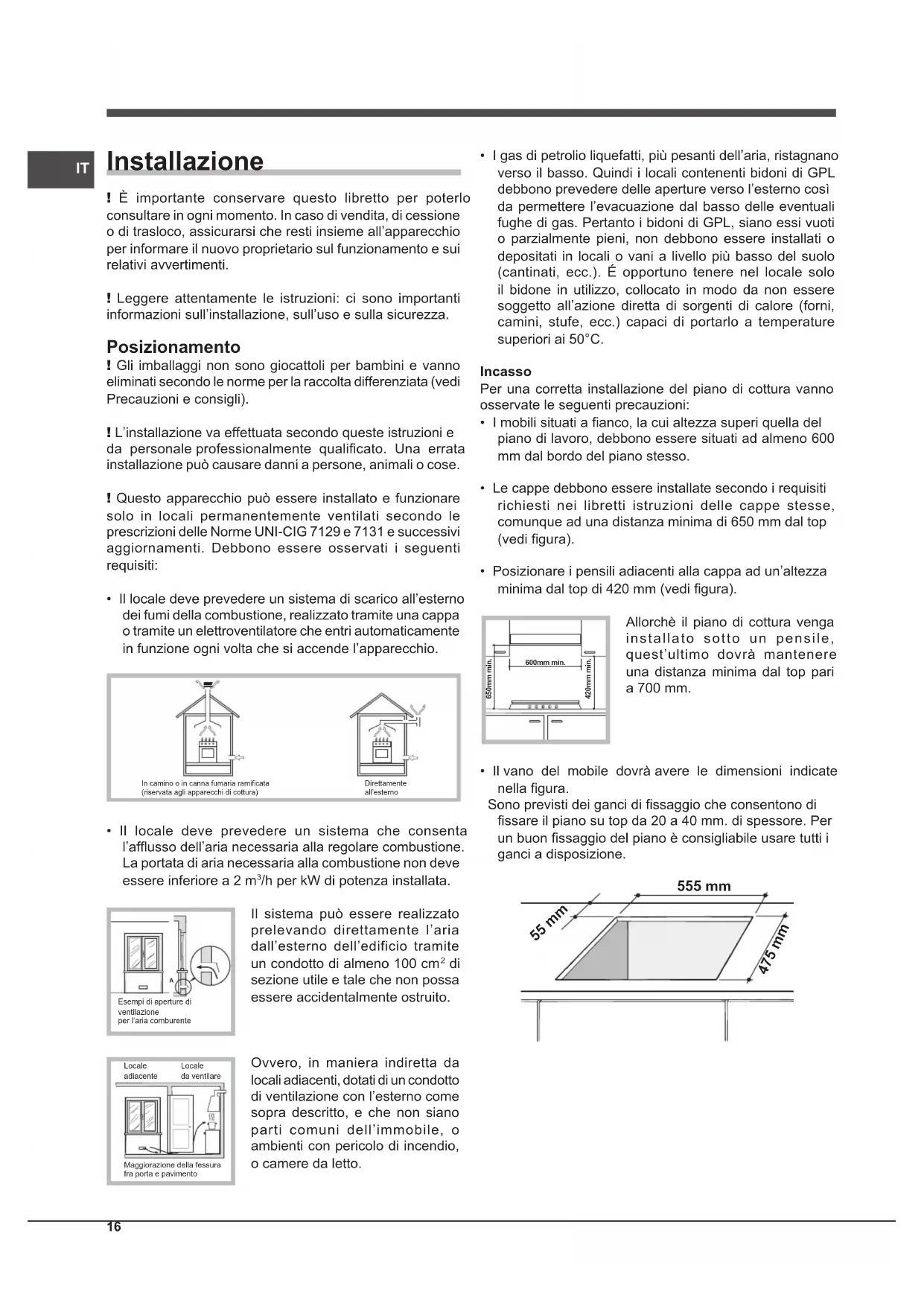

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione

o di trasloco, assicurarsi che resti insieme all’apparecchio

per informare il nuovo proprietario sul funzionamento e sui

relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sull’installazione, sull’uso e sulla sicurezza.

! Gli imballaggi non sono giocattoli per bambini e vanno

eliminati secondo le norme per la raccolta differenziata (vedi

Precauzioni e consigli).

! L’installazione va effettuata secondo queste istruzioni e

da personale professionalmente qualicato. Una errata

installazione può causare danni a persone, animali o cose.

! Questo apparecchio può essere installato e funzionare

solo in locali permanentemente ventilati secondo le

prescrizioni delle Norme UNI-CIG 7129 e 7131 e successivi

aggiornamenti. Debbono essere osservati i seguenti

• Il locale deve prevedere un sistema di scarico all’esterno

dei fumi della combustione, realizzato tramite una cappa

o tramite un elettroventilatore che entri automaticamente

in funzione ogni volta che si accende l’apparecchio. In camino o in canna fumaria ramificata(riservata agli apparecchi di cottura) Direttamenteall’esterno • Il locale deve prevedere un sistema che consenta

l’afusso dell’aria necessaria alla regolare combustione.

La portata di aria necessaria alla combustione non deve

essere inferiore a 2 m

/h per kW di potenza installata.

Il sistema può essere realizzato

prelevando direttamente l’aria

dall’esterno dell’edificio tramite

un condotto di almeno 100 cm

sezione utile e tale che non possa

essere accidentalmente ostruito.

Ovvero, in maniera indiretta da

locali adiacenti, dotati di un condotto

di ventilazione con l’esterno come

sopra descritto, e che non siano

parti comuni dell’immobile, o

ambienti con pericolo di incendio,

A Esempi di aperture di ventilazioneper l’aria comburenteMaggiorazione della fessurafra porta e pavimentoLocaleadiacenteLocaleda ventilare • I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano

verso il basso. Quindi i locali contenenti bidoni di GPL

debbono prevedere delle aperture verso l’esterno così

da permettere l’evacuazione dal basso delle eventuali

fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti

o parzialmente pieni, non debbono essere installati o

depositati in locali o vani a livello più basso del suolo

(cantinati, ecc.). É opportuno tenere nel locale solo

il bidone in utilizzo, collocato in modo da non essere

soggetto all’azione diretta di sorgenti di calore (forni,

camini, stufe, ecc.) capaci di portarlo a temperature

Per una corretta installazione del piano di cottura vanno

osservate le seguenti precauzioni:

• I mobili situati a anco, la cui altezza superi quella del

piano di lavoro, debbono essere situati ad almeno 600

mm dal bordo del piano stesso.

• Le cappe debbono essere installate secondo i requisiti

richiesti nei libretti istruzioni delle cappe stesse,

comunque ad una distanza minima di 650 mm dal top

• Posizionare i pensili adiacenti alla cappa ad un’altezza

minima dal top di 420 mm (vedi gura).

Allorchè il piano di cottura venga

installato sotto un pensile,

quest’ultimo dovrà mantenere

una distanza minima dal top pari

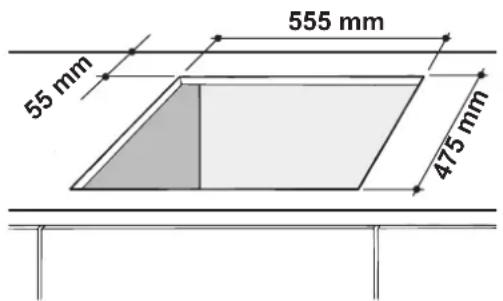

• Il vano del mobile dovrà avere le dimensioni indicate

Sono previsti dei ganci di ssaggio che consentono di

ssare il piano su top da 20 a 40 mm. di spessore. Per

un buon ssaggio del piano è consigliabile usare tutti i

ganci a disposizione.

Schema di ssaggio dei ganci

Posizione gancio per Posizione gancio per

Posizione gancio per Dietro

! Usare i ganci contenuti nella “confezione accessori”

• Nel caso in cui il piano non sia installato su di un forno

incasso, è necessario inserire un pannello di legno come

isolamento. Esso dovrà essere posizionato ad una distanza

minima di 20 mm. dalla parte inferiore del piano stesso.

Per garantire una buona aerazione è necessario eliminare

la parete posteriore del vano. È preferibile installare il forno

in modo che appoggi su due listelli in legno oppure su un

piano continuo che abbia un’apertura di almeno 45 x 560

560 mm.45 mm. Nel caso di installazione sopra un forno da incasso senza

ventilazione forzata di raffreddamento, per consentire

un’adeguata areazione all’interno del mobile vanno garantite

delle prese d’aria di ingresso e di uscita (vedi gure).

! E’ possibile installare il piano PI 640 AST/PIM 640 AST solo

sopra forni incasso dotati di ventilazione di raffreddamento.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono

predisposti per il funzionamento con corrente alternata

alla tensione e frequenza di alimentazione indicate sulla

targhetta caratteristiche (posta sulla parte inferiore del piano).

Il conduttore di terra del cavo è contraddistinto dai colori

giallo-verde. Nel caso di installazione sopra un forno da

incasso l’allaccio elettrico del piano e quello del forno deve

essere realizzato separatamente, sia per ragioni di sicurezza

elettrica che per facilitare l’eventuale estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico

indicato nella targhetta caratteristiche.

In caso di collegamento diretto alla rete è necessario

interporre tra l’apparecchio e la rete un interruttore

onnipolare con apertura minima fra i contatti di 3 mm

dimensionato al carico e rispondente alle norme in vigore

(il lo di terra non deve essere interrotto dall’interruttore). Il

cavo di alimentazione deve essere posizionato in modo tale

che in nessun punto superi di 50°C la temperatura ambiente.

! L’installatore è responsabile del corretto collegamento

elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta

• la tensione di alimentazione sia compresa nei valori nella

targhetta caratteristiche;

• la presa sia compatibile con la spina dell’apparecchio. In

caso contrario sostituire la presa o la spina; non usare

prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della

corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito

solo da tecnici autorizzati (vedi Assistenza).

! L’azienda declina ogni responsabilità qualora queste

norme non vengano rispettate.

Il collegamento dell’apparecchio alla tubazione o alla

bombola del gas dovrà essere effettuato come prescritto dalle

Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti,

solo dopo essersi accertati che esso è regolato per il tipo

di gas con cui sarà alimentato. In caso contrario eseguire

le operazioni indicate al paragrafo “Adattamento ai diversi

Nel caso di alimentazione con gas liquido, da bombola,

utilizzare regolatori di pressione conformi alle Norme UNI EN 12864 e successivi aggiornamenti.18

! Per un sicuro funzionamento, per un adeguato uso

dell’energia e maggiore durata dell’apparecchiatura,

assicurarsi che la pressione di alimentazione rispetti i valori

indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

Allaccio con tubo rigido (rame o acciaio)

! L’allaccio all’impianto gas deve essere effettuato in

modo da non provocare sollecitazioni di alcun genere

Sulla rampa di alimentazione dell’apparecchio è presente

un raccordo a “L” orientabile, la cui tenuta è assicurata

da una guarnizione. Nel caso risulti necessario ruotare il

raccordo sostituire tassativamente la guarnizione di tenuta

(in dotazione con l’apparecchio). Il raccordo di entrata del

gas all’apparecchio è lettato 1/2 gas maschio cilindrico.

Allaccio con tubo essibile in acciaio inossidabile a

parete continua con attacchi lettati

Il raccordo di entrata del gas all’apparecchio è lettato 1/2

gas maschio cilindrico.

La messa in opera di tali tubi deve essere effettuata in modo

che la loro lunghezza, in condizioni di massima estensione,

non sia maggiore di 2000 mm. Ad allacciamento avvenuto

assicurarsi che il tubo metallico essibile non venga a

contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNI-

CIG 9891 e guarnizioni di tenuta metalliche in alluminio

conformi alla UNI 9001-2 o guarnizioni in gomma conformi

! Ad installazione ultimata controllare la perfetta tenuta di

tutti i raccordi utilizzando una soluzione saponosa e mai

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per

il quale esso è predisposto (indicato sulla etichetta ssata

nella parte inferiore del piano o sull’imballo), occorre sostituire

gli ugelli dei bruciatori effettuando le seguenti operazioni:

1. togliere le griglie del piano e slare i bruciatori dalle loro

2. svitare gli ugelli, servendosi di una chiave a tubo da

7mm. e sostituirli con quelli adatti al nuovo tipo di gas

(vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).

3. rimontare le parti eseguendo all’inverso le operazioni.

4. al termine dell’operazione, sostituite la vecchia etichetta

taratura con quella corrispondente al nuovo gas d’utilizzo,

reperibile presso i Nostri Centri Assistenza Tecnica.

• Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione dell’aria

• Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;

2. Togliere la manopola ed agire

sulla vite di regolazione posta

all’interno o di fianco all’astina

del rubinetto no ad ottenere una

piccola amma regolare.

3. Vericare che ruotando rapidamente la manopola dalla

posizione di massimo a quella di minimo non si abbiano

spegnimenti dei bruciatori.

4. Negli apparecchi provvisti del dispositivo di sicurezza

(termocoppia), in caso di mancato funzionamento del

dispositivo con bruciatori al minimo aumentare la portata

dei minimi stessi agendo sulla vite di regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui by-

pass con ceralacca o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrà essere

! Al termine dell’operazione sostituire la vecchia etichetta di

taratura con quella corrispondente al nuovo gas di utilizzo,

reperibile presso i nostri Centri Assistenza Tecnica.

! Qualora la pressione del gas utilizzato sia diversa (o

variabile) da quella prevista, è necessario installare, sulla

tubazione d’ingresso un appropriato regolatore di pressione

(secondo EN 88-1 e EN 88-2).

TARGHETTA CARATTERISTICHE

vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle

seguenti Direttive Comunitarie:

- 2006/95/CEE del 12/12/06 (Bassa

Tensione) e successive modificazioni

- 2004/108/CEE del 15/12/04

(Compatibilità Elettromagnetica) e

successive modificazioni

- 93/68/CEE del 22/07/93 e successive

- 2009/142/CEE del 30/11/09 (Gas) e

successive modificazioni.

- 2012/19/CE e successive modificazioni.IT

Caratteristiche dei bruciatori ed ugelli

(1) Solo per apparecchi con dispositivo di sicurezza contro le fughe di gas.

PI 640 A PI 640 IB PI 640 AS PI 640 A R PI 640 S PI 640 AS R PIM 640 AS PIM 640 S PIM 640 AS EX PIM 640 A PI 631

! E’ possibile installare il piano PI 640 AST/PIM 640 AST solo sopra forni incasso dotati di ventilazione di

! Su ciascuna manopola è indicata la posizione del

bruciatore gas o della piastra elettrica* corrispondente.

Il bruciatore prescelto può essere regolato dalla manopola

corrispondente come segue:

Per accendere uno dei bruciatori, avvicinare allo stesso

una amma o un accenditore, premere a fondo e ruotare

la manopola corrispondente in senso antiorario no alla

posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario

mantenere premuta la manopola per circa 2-3 secondi nchè

non si scalda il dispositivo che mantiene automaticamente

Nei modelli dotati di candela di accensione, per accendere

il bruciatore prescelto, prima premere il pulsante di

accensione, identicato dal simbolo , poi premere a

fondo e ruotare la manopola corrispondente in senso

antiorario no alla posizione di massima potenza.

! Nel caso di una estinzione accidentale delle amme del

bruciatore, chiudere la manopola di comando e ritentare

l’accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in

senso orario no all’arresto (corrispondente al simbolo “●”).

La regolazione può essere effettuata ruotando la manopola

corrispondente in senso orario o anti-orario su 6 posizioni

Pos. Piastra normale o rapida

Potenza minima 2 - 5 Potenze intermedie

Per qualsiasi posizione della manopola diversa da quella

di spento, si ha l’accensione della spia di funzionamento.

Consigli pratici per l’uso dei bruciatori

Al ne di ottenere il massimo rendimento è utile ricordare

• utilizzare recipienti adeguati a ciascun bruciatore (vedere

tabella) al ne di evitare che le amme fuoriescano dal

fondo dei recipienti.

• utilizzare sempre recipienti a fondo piatto e con coperchio.

• al momento dell’ebollizione ruotare la manopola no alla

posizione di minimo.

Consigli pratici per l’uso delle piastre elettriche*

Per evitare dispersioni di calore e danni alla piastra è bene

usare recipienti con fondo piano e di diametro non inferiore

a quello della piastra.

Cottura di verdure, pesci.

Cottura di patate (a vapore) minestre, ceci, fagioli.

Proseguimento di cottura di grandi quantità di

Rosolare o raggiungere bollitura in poco tempo.

! Prima di utilizzarle per la prima volta, è necessario riscaldare

le piastre di cottura alla massima temperatura per circa 4 minuti,

senza pentola. Durante questa fase iniziale, il rivestimento

protettivo si indurisce e raggiunge la massima resistenza.

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità

alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza e

devono essere lette attentamente.

• Questo apparecchio riguarda un apparecchio da

incasso di classe 3.

• Gli apparecchi gas necessitano, per un corretto

funzionamento, di un regolare ricambio d’aria. Accertarsi

che nella loro installazione siano rispettati i requisiti

richiesti nel paragrafo relativo al “Posizionamento”.

• Le istruzioni sono valide solo per i paesi di

destinazione i cui simboli gurano sul libretto e sulla

• L’apparecchio è stato concepito per un uso di tipo non

professionale all’interno dell’abitazione.

* Presente solo in alcuni modelli.IT

• L’apparecchio non va installato all’aperto, nemmeno se

lo spazio è riparato, perché è molto pericoloso lasciarlo

esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani o i

piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti,

solo da persone adulte e secondo le istruzioni

riportate in questo libretto. Ogni altro uso (ad esempio:

riscaldamento di ambienti) è da considerarsi improprio

e quindi pericoloso. Il costruttore non può essere

considerato responsabile per eventuali danni derivanti

da usi impropri, erronei ed irragionevoli.

• Evitare che il cavo di alimentazione di altri elettrodomestici

entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento

• Assicurarsi sempre che le manopole siano nella

posizione “●”/“○” quando l’apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando

il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima

staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

Contattare l’Assistenza (vedi Assistenza).

• Assicurarsi che i manici delle pentole siano sempre rivolti

verso l’interno del piano cottura per evitare che vengano

urtati accidentalmente.

• Non chiudere il coperchio in vetro (se presente) con i

bruciatori gas o la piastra elettrica ancora caldi.

• Non lasciare accesa la piastra elettrica senza pentole.

• Non utilizzare pentole instabili o deformate.

• Non è previsto che l’apparecchio venga utilizzato

da persone (bambini compresi) con ridotte capacità

siche, sensoriali o mentali, da persone inesperte o

che non abbiano familiarità con il prodotto, a meno che

non vengano sorvegliate da una persona responsabile

della loro sicurezza o non abbiano ricevuto istruzioni

preliminari sull’uso dell’apparecchio.

• Evitare che i bambini giochino con l’apparecchio.

• L’apparecchio non è destinato a essere messo in

funzione per mezzo di un temporizzatore esterno

oppure di un sistema di comando a distanza separato.

• Smaltimento del materiale di imballaggio: attenersi alle

norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/CE sui riuti di apparecchiature

elettriche ed elettroniche (RAEE), prevede che gli

elettrodomestici non debbano essere smaltiti nel normale

usso dei riuti solidi urbani. Gli apparecchi dismessi

devono essere raccolti separatamente per ottimizzare

il tasso di recupero e riciclaggio dei materiali che li

compongono ed impedire potenziali danni per la salute

e l’ambiente. Il simbolo del cestino barrato è riportato su

tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli

elettrodomestici, i detentori potranno rivolgersi al servizio

pubblico preposto o ai rivenditori.

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di

alimentazione elettrica.

Pulire l’apparecchio

! Evitare l’uso di detergenti abrasivi o corrosivi, quali gli

smacchiatori e prodotti antiruggine, i detersivi in polvere

e le spugne con supercie abrasiva: possono grafare

irrimediabilmente la supercie.

! Non utilizzare mai pulitori a vapore o ad alta pressione

per la pulizia dell’apparecchio.

• Per una manutenzione ordinaria, è sufciente lavare il

piano con una spugna umida, asciugando quindi con

una carta assorbente per cucina.

• Gli elementi mobili dei bruciatori vanno lavati

frequentemente con acqua calda e detersivo avendo

cura di eliminare le eventuali incrostazioni.

• Nei piani dotati di accensione automatica occorre

procedere frequentemente ad una accurata pulizia della

parte terminale dei dispositivi di accensione istantanea

elettronica e vericare che i fori di uscita del gas non

• Le piastre elettriche si puliscono con uno stronaccio

umido e si ungono con un pò d’olio quando sono ancora

• L’acciaio inox può rimanere macchiato se a contatto

per lungo tempo con acqua fortemente calcarea o con

detergenti aggressivi (contenenti fosforo). Si consiglia di

sciacquare abbondantemente ed asciugare dopo la pulizia.

E’ inoltre opportuno asciugare eventuali trabocchi d’acqua.

Manutenzione rubinetti gas

Con il tempo può vericarsi il caso di un rubinetto che si

blocchi o presenti difcoltà nella rotazione, pertanto sarà

necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un

tecnico autorizzato dal costruttore.

Può accadere che il piano non funzioni o non funzioni bene.

Prima di chiamare l’assistenza, vediamo che cosa si può

fare. Innanzi tutto vericare che non ci siano interruzioni

nelle reti di alimentazione gas ed elettrica, ed in particolare

i rubinetti gas a monte del piano siano aperti.22

IT Il bruciatore non si accende o la amma non è uniforme.

Avete controllato se:

• Sono ostruiti i fori di uscita del gas del bruciatore.

• Sono montate correttamente tutte le parti mobili che

compongono il bruciatore.

• Ci sono correnti d’aria nelle vicinanze del piano.

La amma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

• Non avete premuto a fondo la manopola.

• Non avete mantenuto premuta a fondo la manopola per

un tempo sufciente ad attivare il dispositivo di sicurezza.

• Sono ostruiti i fori di fuoriuscita del gas in corrispondenza

del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostruiti i fori di fuoriuscita del gas.

• Ci sono correnti d’aria nelle vicinanze del piano.

• La regolazione del minimo non è corretta.

I recipienti sono instabili.

Avete controllato se:

• Il fondo del recipiente è perfettamente piano.

• Il recipiente è centrato sul bruciatore o sulla piastra

• Le griglie sono state invertite.GB

• Чи не забиті газові отвори на пальнику.

• Sono montate correttamente tutte le parti mobili che

compongono il bruciatore.

• Ci sono correnti d’aria nelle vicinanze del piano.

Полум’я гасне в моделях з запобіжним пристроєм.
