BEDIENUNGSANLEITUNG PIM 640 S (IX) INDESIT

Bedienungsanleitung,2

Beschreibung Ihres Gerätes,13

Inbetriebsetzung und Gebrauch,58

Vorsichtsmaßregeln und Hinweise,59

Reinigung und Pege,59

Störungen und Abhilfe,60

ZUR BEACHTUNG: Bei Gebrauch wird

dieses Gerät und alle zugänglichen

Teile sehr heiß. Es ist darauf zu achten,

dass die Heizelemente nicht berührt

werden. Kinder unter 8 Jahren, die nicht

ständig beaufsichtigt sind, von dem

Gerät fernhalten. Das Gerät darf von

Kindern ab 8 Jahren und Personen mit

eingeschränkten körperlichen, geistigen

oder Wahrnehmungsfähigkeiten oder

aber ohne ausreichende Erfahrung

und Kenntnis verwendet werden,6

vorausgesetzt sie werden ausreichend

überwacht oder sie wurden in den sicheren

Gebrauch des Geräts eingewiesen und

haben eine ausreichende Wahrnehmung

der mit dem Gebrauch des Geräts

verbundenen Gefahren. Erlauben Sie

Kindern nicht, mit dem Gerät zu spielen.

Reinigungs- und Wartungsarbeiten

dürfen nicht von unbewachten Kindern

ZUR BEACHTUNG: Lassen Sie keine

Fette oder Öle unbewacht auf dem Herd

stehen. Das ist gefährlich und kann

einen Brand verursachen. NIEMALS eine

Flamme/Brandherd mit Wasser löschen.

Schalten Sie das Gerät aus und ersticken

Sie die Flamme mit einem Deckel oder

einer feuerfesten Decke.

ZUR BEACHTUNG: Brandgefahr: Keine

Gegenstände auf den Kochstellen liegen

Verwenden Sie zur Reinigung des

Kochfeldes keine Dampf- oder

Hochdruckreinigungsgeräte.

Trocknen Sie eventuell auf der

Herdabdeckung bendliche Flüssigkeiten,

bevor Sie sie aufklappen. Schließen Sie

die Glasabdeckung (falls vorhanden)

nicht, wenn die Gasbrenner oder die

Elektroplatte noch heiß sind.

Dieses Gerät kann nicht mit einem

externen Timer oder einem getrennten

Fernsteuerungssystem betrieben werden.

ZUR BEACHTUNG: Die Verwendung

ungeeigneter Schutzvorrichtungen kann

Unfälle verursachen.

Geben Sie bitte Folgendes an:

• das Gerätemodell (Mod.)

• die Modellnummer (S/N).

Letztere Informationen nden Sie auf dem Typenschild,

das sich auf dem Gerät und/oder der Verpackung bendet.

6 Control Knobs for ELECTRIC HOTPLATES*

7 GAS BURNERS button*

8 Ignition for GAS BURNERS*

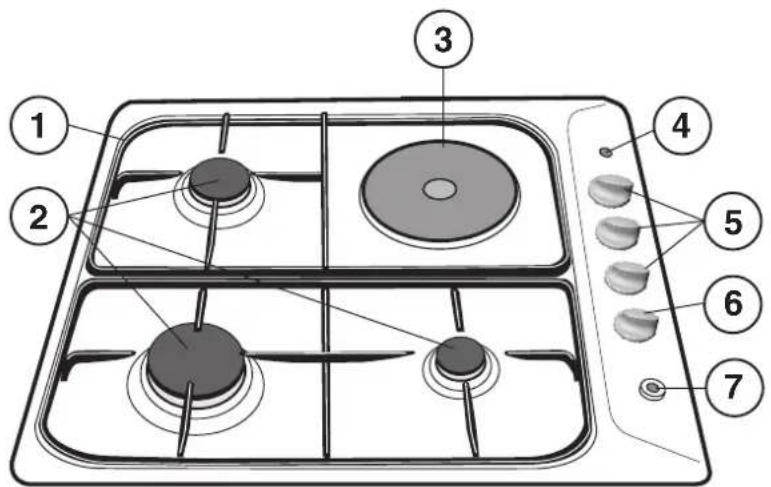

Beschreibung Ihres Gerätes

4 Kontrollleuchte ELEKTROPLATTE*

5 Reglerknöpfe für GASBRENNER

6 Reglerknöpfe für ELEKTROPLATTE*

7 Taste zur Zündung der GASBRENNER*

8 GASBRENNER-ZÜNDKERZE*

9 SICHERHEITSVORRICHTUNG*

• ELEKTROPLATTEN: Diese können von unterschiedlichem

Durchmesser und verschiedener Leistungen sein:

Normal- oder Schnellaufheiz-Elektroplatten. Die

Schnellaufheizplatten sind durch einen roten Punkt in

Plattenmitte gekennzeichnet.

• Kontrollleuchte ELEKTROPLATTE: Diese leuchtet,

sobald der Reglerknopf in eine von der Position AUS

abweichende Stellung gebracht wird.

• GASBRENNER: Diese weisen unterschiedliche

Durchmesser und Leistungen auf. Wählen Sie den Brenner,

der dem Durchmesser des eingesetzten Topfes entspricht.

• Reglerknöpfe für GASBRENNER und ELEKTROPLATTE*:

zur Regulierung der Flamme bzw. der Leistung.

• GASBRENNER-ZÜNDKERZE*: zur automatischen

Zündung des gewählten Brenners.

• SICHERHEITSVORRICHTUNG*: Diese spricht an, wenn

die Flamme unversehens erlöschen sollte und unterbricht

automatisch die Gaszufuhr.

* Nur bei einigen Modellen.

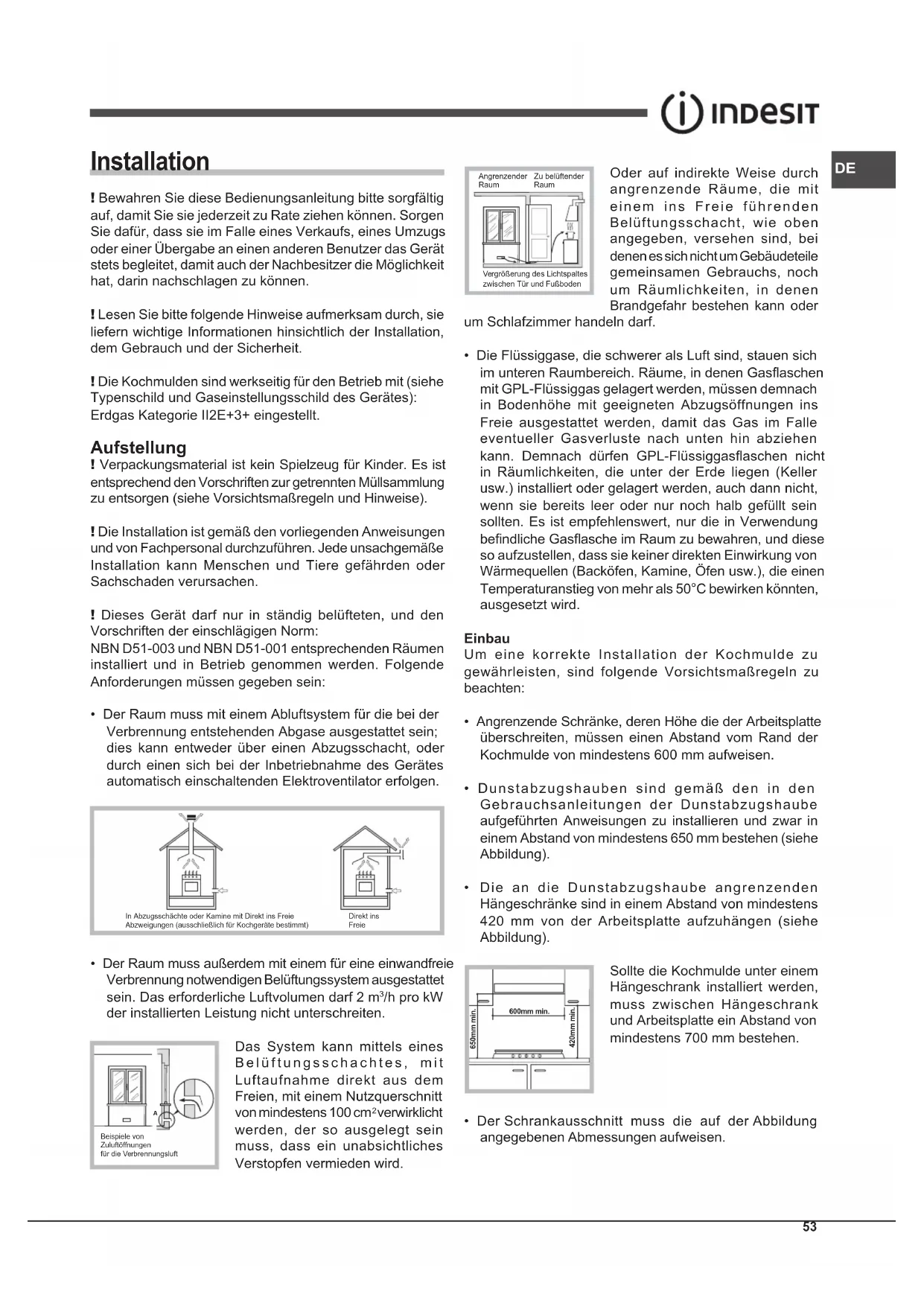

! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig

auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen

Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs

oder einer Übergabe an einen anderen Benutzer das Gerät

stets begleitet, damit auch der Nachbesitzer die Möglichkeit

hat, darin nachschlagen zu können.

! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie

liefern wichtige Informationen hinsichtlich der Installation,

dem Gebrauch und der Sicherheit.

! Die Kochmulden sind werkseitig für den Betrieb mit (siehe

Typenschild und Gaseinstellungsschild des Gerätes):

Erdgas Kategorie II2E+3+ eingestellt.

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist

entsprechend den Vorschriften zur getrennten Müllsammlung

zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).

! Die Installation ist gemäß den vorliegenden Anweisungen

und von Fachpersonal durchzuführen. Jede unsachgemäße

Installation kann Menschen und Tiere gefährden oder

Sachschaden verursachen.

! Dieses Gerät darf nur in ständig belüfteten, und den

Vorschriften der einschlägigen Norm:

NBN D51-003 und NBN D51-001 entsprechenden Räumen

installiert und in Betrieb genommen werden. Folgende

Anforderungen müssen gegeben sein:

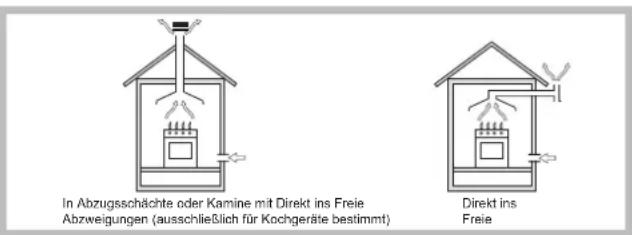

• Der Raum muss mit einem Abluftsystem für die bei der

Verbrennung entstehenden Abgase ausgestattet sein;

dies kann entweder über einen Abzugsschacht, oder

durch einen sich bei der Inbetriebnahme des Gerätes

automatisch einschaltenden Elektroventilator erfolgen. In Abzugsschächte oder Kamine mit Direkt ins FreieAbzweigungen (ausschließlich für Kochgeräte bestimmt)Direkt ins Freie • Der Raum muss außerdem mit einem für eine einwandfreie

Verbrennung notwendigen Belüftungssystem ausgestattet

sein. Das erforderliche Luftvolumen darf 2 m

der installierten Leistung nicht unterschreiten.

Das System kann mittels eines

Belüftungsschachtes, mit

Luftaufnahme direkt aus dem

Freien, mit einem Nutzquerschnitt

von mindestens 100 cm

werden, der so ausgelegt sein

muss, dass ein unabsichtliches

Verstopfen vermieden wird.

A Beispiele vonZuluftöffnungenfür die Verbrennungsluft Oder auf indirekte Weise durch

angrenzende Räume, die mit

einem ins Freie führenden

Belüftungsschacht, wie oben

angegeben, versehen sind, bei

denen es sich nicht um Gebäudeteile

gemeinsamen Gebrauchs, noch

um Räumlichkeiten, in denen

Brandgefahr bestehen kann oder

um Schlafzimmer handeln darf.

• Die Flüssiggase, die schwerer als Luft sind, stauen sich

im unteren Raumbereich. Räume, in denen Gasaschen

mit GPL-Flüssiggas gelagert werden, müssen demnach

in Bodenhöhe mit geeigneten Abzugsöffnungen ins

Freie ausgestattet werden, damit das Gas im Falle

eventueller Gasverluste nach unten hin abziehen

kann. Demnach dürfen GPL-Flüssiggasaschen nicht

in Räumlichkeiten, die unter der Erde liegen (Keller

usw.) installiert oder gelagert werden, auch dann nicht,

wenn sie bereits leer oder nur noch halb gefüllt sein

sollten. Es ist empfehlenswert, nur die in Verwendung

bendliche Gasasche im Raum zu bewahren, und diese

so aufzustellen, dass sie keiner direkten Einwirkung von

Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen

Temperaturanstieg von mehr als 50°C bewirken könnten,

Um eine korrekte Installation der Kochmulde zu

gewährleisten, sind folgende Vorsichtsmaßregeln zu

• Angrenzende Schränke, deren Höhe die der Arbeitsplatte

überschreiten, müssen einen Abstand vom Rand der

Kochmulde von mindestens 600 mm aufweisen.

• Dunstabzugshauben sind gemäß den in den

Gebrauchsanleitungen der Dunstabzugshaube

aufgeführten Anweisungen zu installieren und zwar in

einem Abstand von mindestens 650 mm bestehen (siehe

• Die an die Dunstabzugshaube angrenzenden

Hängeschränke sind in einem Abstand von mindestens

420 mm von der Arbeitsplatte aufzuhängen (siehe

Sollte die Kochmulde unter einem

Hängeschrank installiert werden,

muss zwischen Hängeschrank

und Arbeitsplatte ein Abstand von

mindestens 700 mm bestehen.

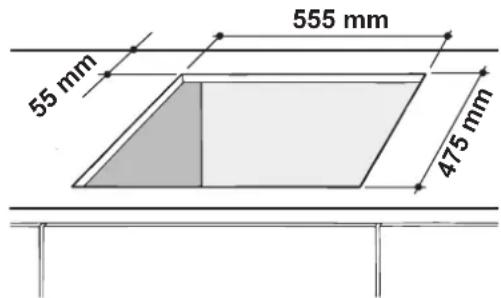

• Der Schrankausschnitt muss die auf der Abbildung

angegebenen Abmessungen aufweisen. Vergrößerung des Lichtspalteszwischen Tür und FußbodenAngrenzender Raum Zu belüftender Raum

DE Die Kochmulde wird mit Hilfe von Haken auf der zwischen

20 und 40 mm starken Arbeitsplatte befestigt. Um eine

optimale Befestigung der Kochmulde zu gewährleisten,

sollten sämtliche zur Verfügung stehenden Haken

Haken-Befestigungsschema

Position der Haken für Position der Haken für

Arbeitsplatten H=20mm Arbeitsplatten H=30mm

Position der Haken für Hinten

Arbeitsplatten H=40mm

! Verwenden Sie die im Beipack “Zubehör” bendlichen Haken.

• Wird die Kochmulde nicht über einem Einbaubackofen

installiert, ist unter der Kochmulde eine Holzplatte zur

Isolierung anzubringen. Dabei muss ein Mindestabstand von

20 mm von der Kochmuldenunterseite eingehalten werden.

Um eine einwandfreie Belüftung zu gewährleisten, muss

die Rückwand des Schrankumbaus abgenommen werden.

Der Backofen sollte möglichst so installiert werden, dass

er auf zwei Holzleisten oder aber auf einer durchgehenden

Fläche auiegt, die über einen Ausschnitt von mindestens

45 x 560 mm verfügt (siehe Abbildungen).

560 mm.45 mm. Bei Installation über einem Einbaubackofen ohne

Kühlsystem-Zwangsbelüftung müssen Ab- und

Zuluftöffnungen vorgesehen werden, um eine geeignete

Belüftung im Innern des Umbauschrankes zu gewährleisten

(siehe Abbildungen).

! Die Kochmulde PI 640 AST/PIM 640 AST darf nur dann

über Einbaubacköfen installiert werden, wenn diese über

ein Kühlgebläse verfügen.

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind

für den Betrieb mit Wechselstrom bei der auf dem Typenschild

(bendlich auf der Unterseite der Kochmulde) angegebenen

Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter

des Kabels ist gelb/grün. Wird die Kochmulde über einem

Einbaubackofen installiert, müssen der Elektroanschluss der

Kochmulde sowie der des Backofens getrennt voneinander

vorgenommen werden. Dadurch wird eine ausreichende

elektrische Sicherheit gewährleistet und das Herausziehen

des Backofens erleichtert.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für

die auf dem Typenschild angegebene Belastung (siehe

nebenstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen,

ist zwischen Stromnetz und Gerät ein allpoliger, der

Last und den einschlägigen Vorschriften entsprechender

Schalter mit einer Mindestöffnung der Kontakte von 3 mm

zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht

unterbrochen werden.) Das Versorgungskabel muss so

verlegt werden, dass es an keiner Stelle einer Temperatur

ausgesetzt wird, die 50°C über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßen elektrischen

Anschluss sowie die Einhaltung der Sicherheitsvorschriften

Vor dem Anschluss stellen Sie bitte sicher, dass:

• die Steckdose geerdet ist und den gesetzlichen

Bestimmungen entspricht;

• die Netzsteckdose für die auf dem Typenschild

angegebene maximale Leistungsaufnahme des Gerätes

• die Netzspannung im Bereich der auf dem Typenschild

angegebenen Werte liegt;

• die Netzsteckdose mit dem Netzstecker kompatibel ist.

Sollte dies nicht der Fall sein, wechseln Sie bitte die

Netzsteckdose oder den Netzstecker aus; verwenden

Sie keine Verlängerungen und Mehrfachsteckdosen.55

! Netzkabel und Steckdose müssen bei installiertem Gerät

leicht zugänglich sein.

! Das Netzkabel darf nicht gebogen oder eingeklemmt

! Das Kabel muss regelmäßig kontrolliert werden und darf

nur durch autorisiertes Fachpersonal ausgetauscht werden

(siehe Kundendienst).

! Der Hersteller lehnt jede Verantwortung ab, falls diese

Vorschriften nicht eingehalten werden sollten.

Anschluss an die Gasleitung

Der Anschluss des Gerätes an die Gasleitung oder an die

Gasasche muss gemäß den Vorschriften der gültigen

Richtlinien (NBN D04-002) erfolgen und nur nachdem

man sich vergewissert hat, dass es auf die Gasart, mit der

es betrieben wird, eingestellt ist. Sollte dem nicht so sein,

dann befolgen Sie bitte die Anleitungen des Abschnitts

“Anpassung an die verschiedenen Gasarten”. Bei Betrieb

mit Flüssiggas aus Gasflaschen sind normgerechte

Druckmesser zu verwenden.

Zum Anschluss des Gerätes an

die Erdgasleitung (II2E+3+) ist in

erster Linie das Anschlussstück

“R ” (auf Anfrage erhältlich in

Ariston-Kundendienststellen) mit

der entsprechenden Dichtung “G”

an den am Gaszuleitungsschlauch

bendlichen Anschluss “L” (siehe

Abbildung) zu montieren. Bei dem

Anschlussstück handelt es sich um einen kegelförmigen

1/2-Gas-Gewindezapfen.

Der Anschluss ist mittels eines:

- starren Rohres (gemäß der Norm NBN D51-003)

- oder mittels eines durchgehenden und mit

Anschlussverschraubungen versehenen Inox-

Stahlschlauches vorzunehmen.

Zwischen Gerät und Gasleitung ist ein gut zugänglicher

Gashahn (der Marke A.G.B.) zu installieren.

Anschluss mittels eines starren Anschlussrohres

! Der Anschluss an die Gasleitung muss so durchgeführt

werden, dass das Gerät keinerlei Zugspannungen

Auf der Zuleitung zum Gerät befindet sich ein

orientierbares,“L”-förmiges Anschlussstück, dessen

Dichtheit durch einen Dichtring gewährleistet wird. Muss

das Anschlussstück verdreht (in eine andere Richtung

gedreht) werden, ist es absolut erforderlich, den Dichtring

(im Beipack) auszutauschen. Bei dem Anschlussstück für

den Gaseingang handelt es sich um einen zylindrischen

1/2 Gas-Gewindezapfen.

Anschluss mittels Inox-Schläuchen mit hermetischen

Bei dem Anschlussstück für den Gaseingang handelt es sich

um einen zylindrischen 1/2 Gas-Gewindezapfen.

Der Anschluss bzw. das Verlegen dieser Schläuche muss so

erfolgen, dass sie bei größter Ausdehnung eine Länge von

2000 mm nicht überschreiten. Stellen Sie nach erfolgtem

Anschluss bitte sicher, dass der Inox-Schlauch nicht mit

beweglichen Teilen in Berührung kommt oder an irgendeiner

Stelle eingedrückt wird.

! Verwenden Sie ausschließlich Schläuche und

Dichtringe, die den jeweilig gültigen inländischen

Kontrolle auf Dichtheit

! Nach Abschluss der Installationsarbeiten überprüfen Sie

bitte alle Anschlüsse auf Dichtheit; verwenden Sie hierzu

auf keinen Fall eine Flamme, sondern eine Seifenlösung.

Anpassung an die verschiedenen Gasarten

Wird die Kochmulde auf eine andere Gasart eingestellt,

als die, für die sie vorgesehen wurde (ersichtlich aus

dem Etikett auf der Kochmuldenunterseite oder auf der

Verpackung), müssen die Düsen der Brenner auf folgende

Weise ausgetauscht werden:

1. Nehmen Sie die Kochmuldenroste ab und ziehen die

Brenner aus ihren Sitzen heraus.

2. Schrauben Sie die Düsen mit Hilfe eines 7 mm

Steckschlüssels ab und ersetzen Sie sie durch die

entsprechenden Düsen der neuen Gasart (siehe Tabelle

1 “Merkmale der Brenner und Düsen”).

3. Setzen Sie sämtliche Teile in umgekehrter Reihenfolge

4. Ersetzen Sie anschließend das Etikett der alten Eichung

mit dem in unseren Kundendienst-Zentren erhältlichen

Etikett der neu eingestellten Gasart.

• Einstellung der Brenner-Primärluft

An den Brennern ist keine Primärlufteinstellung erforderlich.

• Minimumeinstellung

1. Drehen Sie den Brenner auf Minimum;

2. Ziehen Sie den Reglerknopf ab

und verstellen Sie dann die innen

oder seitlich der Gashahnstange

bendliche Einstellschraube, bis

eine kleine, gleichmäßige Flamme

3. Vergewissern Sie sich, dass bei raschem Drehen von

Maximum auf Minimum die Flamme des Brenners nicht

4. Bei den mit einer Sicherheitsvorrichtung (Thermoelement)

ausgestatteten Geräten muss bei Nichtfunktionieren der

Vorrichtung bei auf Minimum eingestellten Brennern der

Durchuss der Minimumleistung (durch Regulieren der

Einstellschraube) erhöht werden.56

5. Nach erfolgter Neuregelung sind die auf den Bypass-

Linien angebrachten Siegel mit Siegellack oder

ähnlichem Material zu erneuern.

! Bei Flüssiggasen muss die Einstellschraube ganz

! Ersetzen Sie anschließend das Etikett der alten Eichung

mit einem der neuen Gasart entsprechenden Etikett (in

unseren Kundendienstzentren erhältlich).

! Sollte der Gasdruck der Anlage von den vorgesehenen

Werten abweichen, oder nicht konstant sein, muss das

Zuleitungsrohr mit einem geeigneten Druckregler (gemäß

den national gültigen Normen und Vorschriften) installiert

Dieses Gerät entspricht den folgenden

- 2006/95/EWG vom 12/12/06

(Niederspannung) und nachfolgenden

- 2004/108/EWG vom 15/12/04

(elektromagnetische Verträglichkeit) und

nachfolgenden Änderungen

- 93/68/EWG vom 22.07.93 und

nachfolgenden Änderungen.

- 2009/142/CEE vom 30.11.09 (Gas) und

nachfolgenden Änderunge.

- 2012/19/EC und nachfolgenden

DE Merkmale der Brenner und Düsen

Starkbrenner (Groß) (R)

Mittelstarker Brenner (Mittel) (S)

Hilfsbrenner (Klein) (A)

Dre Flammenkränze (TC)

Propangas oberer Heizwert = 50,37 MJ/kg

Butan oberer Heizwert = 49,47 MJ/kg

Erdgas G20 oberer Heizwert = 37,78 MJ/m³

Erdgas G25 oberer Heizwert = 32,49 MJ/m³

(1) Nur für Geräte, die mit einer Sicherheitsvorrichtung gegen Gasverluste ausgerüstet sind.

PI 640 A PI 640 IB PI 640 AS PI 640 A R PI 640 S PI 640 AS R PIM 640 AS PIM 640 S PIM 640 AS EX PIM 640 A PI 631

PI 631 IB PI 631 A PI 631 AS PIM 631 AS PI 640 AST PIM 640 AST

! Die Kochmulde PI 640 AST/PIM 640 AST darf nur dann über Einbaubacköfen installiert werden, wenn diese

über ein Kühlgebläse verfügen.58

DE Inbetriebsetzung und Gebrauch

! Auf jedem Reglerknopf ist gekennzeichnet, welcher

Gasamme oder Elektroplatte* er entspricht.

Der gewählte Brenner kann mittels des entsprechenden

Reglerknopfes auf folgende Einstellungen gedreht werden:

Zum Anzünden einer Gasamme führen Sie ein brennendes

Streichholz oder einen Gasanzünder an den Brenner,

drücken den entsprechenden Reglerknopf fest ein,

und drehen diesen dann gegen den Uhrzeigersinn auf

Bei den mit einer Sicherheitsvorrichtung ausgestatteten

Brennern muss der Reglerknopf für ca. 2-3 Sekunden

gedrückt werden, bis die Vorrichtung, dank derer die

Flamme automatisch gezündet wird, heiß wird.

Bei den mit Zündkerze ausgestatteten Modellen muss, zur

Zündung des gewählten Brenners, zuerst die durch das

Symbol , gekennzeichnete Zündtaste gedrückt werden.

Daraufhin drücken Sie den entsprechenden Reglerknopf

bis zum Anschlag ein und drehen ihn auf Höchstleistung.

! Sollte der Brenner ungewollterweise erlöschen, drehen

Sie den Reglerknopf auf Position ‘AUS’ und versuchen ein

erneutes Anzünden erst nach Verstreichen von mindestens

Zum Ausschalten des Brenners wird der Reglerknopf im

Uhrzeigersinn auf die Position ‘AUS’ (“●”) gedreht.

Die 6 verschiedenen Stufen können jeweils durch Drehen

des entsprechenden Schalterknopfes im Uhrzeigersinn oder

gegen den Uhrzeigersinn eingestellt werden.

Einstellung Normal- oder Schnellkochplatte

Niedrigste Leistung (Minimum)

Höchste Leistung (Maximum)

Bei jeder beliebigen Einstellung, abgesehen von der der

Position ‘AUS’, schaltet sich die Kontrollleuchte ein.

Praktische Hinweise zum Gebrauch der

Um optimale Leistungen zu gewährleisten, ist Folgendes

• Verwenden Sie die für den jeweiligen Brenner geeignete

Topfgröße (siehe Tabelle) um zu vermeiden, dass die

Flammen über den Topfboden herausschlagen.

• Benutzen Sie ausschließlich Kochgeschirr mit achem

Boden und mit Deckel.

• Drehen Sie den Brenner auf klein, sobald das Gargut

Starkbrenner (R)Mittelstarker Brenner (S)Hilfsbrenner (A)Drei Flammenkränze (TC)Ø Kochgeschirrdurchmesser (cm)24 - 2616 - 2210 - 1424 - 26 Praktische Ratschläge für den Gebrauch

Um zu große Wärmeverluste und Schäden an der

Elektroplatte zu vermeiden, sollten Sie Töpfe und Pfannen

mit glattem Boden verwenden, deren Durchmesser nicht

kleiner ist, als der der Elektroplatte. Einstellung.

6 Normal- oder Schnellkochplatte

Ausgeschaltet.Garen von Gemüse, Fisch.Kartoffeln (dämpfen) Gemüsesuppen, Kichererbsen, Bohnen.Weitergaren von Eintopfgerichten und Gemüsesuppen.Braten (mäßige Hitze).Braten (starke Hitze).---------Anbraten von Fleisch und rasches Aufkochen von Speisen. ! Vor erstmaligem Einsatz sollten die Elektroplatten

(ohne Kochgeschirr) für 4 Minuten auf Höchsttemperatur

eingeschaltet werden. Hierbei härtet sich die Schutzschicht

und erreicht so ihre maximale Festigkeit.

* Nur bei einigen Modellen.59

DE Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten

internationalen Sicherheitsvorschriften entworfen

und gebaut. Nachstehende Hinweise werden aus

Sicherheitsgründen geliefert und sollten aufmerksam

Allgemeine Sicherheit

• Dieses Gerät bezieht sich auf ein Einbaugerät der

• Gasgeräte erfordern eine ordnungsgemäße Belüftung

um einen einwandfreien Betrieb zu gewährleisten.

Vergewissern Sie sich deshalb davon, dass bei

der Installation die im Abschnitt “Aufstellung”

aufgeführten Anforderungen gegeben sind.

• Die Anweisungen gelten nur für die

Bestimmungsländer, deren Symbole im Handbuch

und auf dem Typenschild angegeben sind.

• Dieses Gerät ist für den nicht professionellen Einsatz im

privaten Haushalt bestimmt.

• Das Gerät darf nicht im Freien aufgestellt werden, auch

nicht, wenn es sich um einen geschützten Platz handelt.

Es ist gefährlich, das Gerät Gewittern und Unwettern

• Berühren Sie das Gerät nicht mit nassen oder feuchten

Händen oder Füßen und auch nicht, wenn Sie barfuß

• Das Gerät darf nur von Erwachsenen und gemäß den

Hinweisen der vorliegenden Bedienungsanleitung

zur Zubereitung von Lebensmitteln verwendet

werden. Jeder andere Einsatz (zum Beispiel: zum

Beheizen von Räumen) ist als unsachgemäß und

gefährlich anzusehen. Der Hersteller haftet nicht für

eventuelle, durch unsachgemäßen, falschen oder

unangemessenen Gebrauch verursachte Schäden.

• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte

in Kontakt mit heißen Backofenteilen gelangen.

• Die zur Belüftung und Wärmeableitung vorgesehenen

Öffnungen dürfen nicht zugestellt bzw. abgedeckt

• Vergewissern Sie sich stets, dass sich die Reglerknöpfe

auf der Position “●”/“○” benden, wenn das Gerät nicht

• Ziehen Sie den Netzstecker nicht am Netzkabel aus der

Steckdose, sondern nur am Netzstecker selbst.

• Ziehen Sie vor der Reinigung oder vor

Wartungsmaßnahmen stets den Netzstecker aus der

• Bei etwaigen Störungen versuchen Sie bitte nicht,

Innenteile selbst zu reparieren. Kontaktieren Sie den

Kundendienst (siehe Kundendienst).

• Stellen Sie Stieltöpfe und Pfannen immer mit nach innen

gerichteten Griffen auf die Kochstelle, um jegliches Risiko

durch unbeabsichtigtes Anstoßen auszuschließen.

• Schließen Sie die Glasabdeckung (falls vorhanden) nicht,

wenn die Gasbrenner oder die Elektroplatte noch heiß

• Lassen Sie die Elektroplatte bitte nicht eingeschaltet,

wenn kein Kochgeschirr darauf steht.

• Gebrauchen Sie bitte kein unstabiles oder verformtes

• Das Gerät ist nicht zur Verwendung durch Personen

(einschließlich Kinder) mit eingeschränkten körperlichen,

geistigen oder Wahrnehmungsfähigkeiten oder aber

ohne ausreichende Erfahrung und Produktkenntnis

geeignet, sofern sie nicht durch eine für ihre Sicherheit

verantwortliche Person beaufsichtigt werden oder zuvor

Anleitungen zum Gerätegebrauch erhalten haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Dieses Gerät kann nicht mit einem externen Timer

oder einem getrennten Fernsteuerungssystem

• Entsorgung des Verpackungsmaterials: Befolgen Sie

die lokalen Vorschriften; Verpackungsmaterial kann

wiederverwertet werden.

• Gemäß der Europäischen Richtlinie 2012/19/EC

über Elektro- und Elektronik-Altgeräte (WEEE)

dürfen Elektrohaushalts-Altgeräte nicht über den

herkömmlichen Haushaltsmüllkreislauf entsorgt werden.

Altgeräte müssen separat gesammelt werden, um die

Wiederverwertung und das Recycling der beinhalteten

Materialien zu optimieren und die Einüsse auf die

Umwelt und die Gesundheit zu reduzieren. Das Symbol

„durchgestrichene Mülltonne“ auf jedem Produkt erinnert

Sie an Ihre Verpichtung, dass Elektrohaushaltsgeräte

gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der

Gemeinden wenden, um mehr Informationen über die

korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pege ist das Gerät vom Stromnetz

Reinigung Ihres Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder

chemischen Reinigungsmitteln, wie Backofensprays,

Fleckenentferner, Rostentfernungsmittel, Reiniger in

Pulverform und Scheuerschwämme, die die Oberäche

der Kochmulde hoffnungslos beschädigen würden, ist zu

! Verwenden Sie zur Reinigung der Kochmulde keine

Dampf- oder Hochdruckreinigungsgeräte.

• Zur täglichen Pege genügt es, die Kochmulde mit einem

feuchten Schwamm abzuwischen und mit Küchenpapier

• Die abnehmbaren Teile müssen regelmäßig mit warmem

Wasser und Spülmittel gereinigt und von eventuellen

Verkrustungen befreit werden.

• Bei den mit automatischer Zündung versehenen

Kochmulden müssen die Spitzen der elektronischen

Zündvorrichtungen häug sorgfältig gereinigt werden,60

wobei zu kontrollieren ist, dass die Löcher der

Flammenkränze nicht verstopft sind.

• Reinigen Sie die Elektroplatten mit einem feuchten

Tuch und reiben Sie sie mit etwas Öl ein, wenn sie noch

• Auf den Edelstahlteilen können Flecken hinterbleiben,

wenn stark kalkhaltiges Wasser oder scharfe

(phosphorhaltige) Spülmittel für längere Zeit darauf

stehenbleiben. Es ist ratsam, diese Teile nach der

Reinigung gut nachzuspülen und trockenzureiben.

Übergekochtes Wasser muss ebenfalls beseitigt werden.

Wartung der Gashähne

Im Laufe der Zeit könnte der Gashahn blockieren oder sich

nur schwer drehen lassen. In einem solchen Fall ist der

! Diese Arbeit darf nur durch einen vom Hersteller

anerkannten Techniker durchgeführt werden.

Störungen und Abhilfe

Bevor Sie bei eventuellen Betriebsstörungen den

Kundendienst anfordern, sollten einige Kontrollen vorab

durchgeführt werden. Vergewissern Sie sich in erster

Linie, dass auch keine Unterbrechung in der Strom-

bzw. Gaszufuhr Ihrer Anlage besteht, vor allem, ob der

Gashaupthahn auch aufgedreht wurde.

Der Brenner zündet bzw. hält die Flamme nicht.

Bitte kontrollieren Sie, ob:

• die Gasaustrittsöffnungen der Gasbrenner verstopft sind;

• alle abnehmbaren Brennerteile ordnungsgemäß montiert

• Durchzug in Kochmuldennähe besteht;

Bei den mit Sicherheitsvorrichtungen versehenen

Modellen erlischt die Flamme.

Bitte kontrollieren Sie, ob:

• der Reglerknopf auch bis zum Anschlag durchgedrückt

• der Reglerknopf lange genug gedrückt wurde, um die

Aktivierung der Sicherheitsvorrichtung zu ermöglichen;

• die direkt an der Sicherheitsvorrichtung bendlichen

Gasaustrittsöffnungen verstopft sind.

Bei Einstellung des Brenners auf Minimum erlischt die

Bitte kontrollieren Sie, ob:

• die Gasaustrittsöffnungen verstopft sind;

• Durchzug in Kochmuldennähe besteht;

• das Minimum korrekt eingestellt ist.

Das Kochgeschirr steht nicht sicher.

Bitte kontrollieren Sie, ob:

• der Topfboden auch vollständig eben ist;

• der Topf auch genau auf die Brennermitte gestellt wurde;

• die Kochmuldenroste vertauscht wurden.NL DE

Merkmale der Brenner und Düsen

Elektrische kookplaten*
