Tipo di prodotto	Piano cottura a induzione
Marca	Konig
Modello	HAINDUC11
Potenza	2000 W
Tensione di alimentazione	230 V AC ~ 50 Hz
Numero di zone di cottura	1
Tipo di comando	Touch
Funzioni principali	Potenza, temperatura, timer, blocco
Regolazione della potenza	8 livelli da 300 W a 2000 W
Regolazione della temperatura	8 livelli da 60 °C a 240 °C
Timer	Fino a 2 h 59 min
Diametro pentola compatibile	12 a 26 cm
Materiali pentola compatibili	Ghisa, ferro smaltato, acciaio inossidabile
Materiali pentola incompatibili	Vetro, ceramica, rame, alluminio
Protezione contro le sovratensioni	Sì (275 V max)
Protezione contro le sottotensioni	Sì (145 V min)
Protezione contro il surriscaldamento	Sì (IGBT e piastra)
Rilevamento pentola	Sì
Pulizia	Panno umido, non utilizzare prodotti abrasivi
Classe di sicurezza	Non aprire da soli, rivolgersi a un tecnico qualificato
Garanzia	Garanzia non applicabile in caso di modifica o uso improprio

Domande frequenti - HAINDUC11 KONIG

Quali tipi di pentole posso usare sul piano cottura Konig HAINDUC11 ?

Devi usare pentole in ghisa, ferro smaltato o acciaio inossidabile con un diametro compreso tra 12 e 26 cm. Evita vetro, ceramica, rame e alluminio.

Come regolare la potenza del piano cottura?

Premi il pulsante Power (2) poi usa i tasti + e - per scegliere tra 8 livelli da 300 W a 2000 W.

Come regolare la temperatura?

Premi il pulsante Temp (3) poi usa i tasti + e - per scegliere tra 8 livelli da 60 °C a 240 °C.

Come usare il timer?

Premi il pulsante Time (4). Il display lampeggia per 5 secondi: imposta i minuti (31-59) o le ore (0-2) con i tasti +/-; poi il timer parte automaticamente. Il tempo massimo è 02:59.

Cosa significa il codice di errore E1?

Il codice E1 indica che non viene rilevata alcuna pentola adatta o che la pentola non è centrata. Posiziona una pentola compatibile al centro della piastra.

Cosa fare se il piano cottura mostra E3 o E4?

Questi codici indicano una tensione di alimentazione anomala: E3 per tensione superiore a 275 V, E4 per tensione inferiore a 145 V. Scollega l'apparecchio e attendi che la tensione torni nell'intervallo 145 V - 275 V.

Come pulire il piano cottura a induzione?

Scollega l'apparecchio e lascialo raffreddare. Pulisci con un panno pulito e umido. Non usare prodotti abrasivi, benzene o diluente. Per le prese d'aria, usa un aspirapolvere.

Posso usare il piano cottura su una superficie di tovaglia o tappeto?

No, il piano cottura deve essere posizionato su una superficie stabile e resistente al calore. Non usarlo mai su tappeti, tovaglie in vinile o materiali infiammabili.

Cosa fare se la piastra in vetroceramica è incrinata?

Se la superficie è incrinata, non usare l'apparecchio per evitare rischi di scossa elettrica. Contatta un tecnico qualificato.

Posso riparare l'apparecchio da solo?

No. Per ridurre il rischio di scossa elettrica, l'apparecchio deve essere aperto solo da un tecnico qualificato. Non modificare le parti e non tentare riparazioni da soli.

MANUALE UTENTE HAINDUC11 KONIG

Piastra ad induzione

Si prega di leggere attentamente le seguenti istruzioni prima di utilizzare la piastra ad induzione.

1) Non collegate il cavo di alimentazione con le mani bagnate.
2) Non collegate l'apparecchio ad una presa dove vi siano collegati altri dispositivi.
3) Non utilizzate l'apparecchio se il cavo di alimentazione o la spina non si inserisce in maniera sicura nella presa.
4) Non modificate le parti o riparate da soli la piastra ad indizione.

5) Non utilizzate la piastra vicino a fiamme o in luoghi umidi.

6) Non utilizzate la piastra dove i bambini possano facilmente toccarlo e non permettete ai bambini di usarlo da soli.

7) Non posizionate la piastra su una superficie instabile.

8) Non spostate la piastra quando pentole e padelle sono posizionate sopra ad esso.

9) Non riscaldate o surriscaldate una padella vuota.

10) Non posizionate oggetti metallici come coltelli, forchette, cucchiai, coperchi, lattine e fogli di alluminio sulla piastra.

11) Utilizzate la piastra con accanto spazio sufficiente. Lasciate il lato frontale e i laterali sinistro e destro del fornello puliti.

12) Non utilizzate la piastra su tappeti, tovaglie (vinile) o altri oggetti con bassa resistenza al calore.

13) Non posizionate un foglio di carta tra la pentola e la piastra. La carta è infiammabile.

14) Se la piastra è rotta, non utilizzate la piastra.
15) Non bloccate l'ingresso dell'aria o la ventola di dissipazione.
16) Non toccate la piastra immediatamente dopo aver rimosso una pentola o una padella, poiché sarà ancora bollente.
17) Non posizionate la piastra vicino ad oggetti che siano influenzati da magneti, come radio, televisioni, bancomat e videocassette.
18) Il cavo di alimentazione dev'essere sostituito da tecnici qualificati.

Pulizia

1) Scollegate la piastra ad induzione ed aspettate finché non si è del tutto raffreddato. Pulitelo dopo l'uso.
2) Se le pentole/padelle sono utilizzate senza essere state pulite, potrebbero risultarne macchie di bruciato o decolorazioni.
3) Non utilizzate benzene, diluenti, spugne abrasive o polvere lucidante per pulire la piastra ad induzione.
4) Pulitelo utilizzando un detergente e un panno umido.
5) Utilizzate un aspirapolvere per rimuovere lo sporco dalla presa d'aria e dalla ventola di dissipazione.
6) Non versate mai acqua sopra la piastra (se l'acqua entrasse all'interno causerebbe malfunzionamenti).

Padelle adatte

Acciaio, ghisa, acciaio smaltato, acciaio inossidabili, padelle e pentole a fondo piatto con diametro tra i 12 e i 26 cm.

Pentole di acciaio smaltato.

Pentole di acciaio o di acciaio smaltato.

Padelle di ghisa

Padelle di ferro.

Padelle per friggere

Pentole in acciaio

inossidabile

Piastre di ferro.

Padelle non adatte

Vetro resistente al calore, contenitori in ceramica, rame, padelle e pentole in alluminio. Pentole e padelle con fondo arrotondato e che misurano meno di 12 cm.

Pentole con fondo arrotondato.

Pentole in alluminio/rame

Pentole e padelle che misurano meno di 12 cm.

Padelle con supporto.

Pentole in ceramica

Pentole in vetro resistente al calore

Istruzioni per l'uso

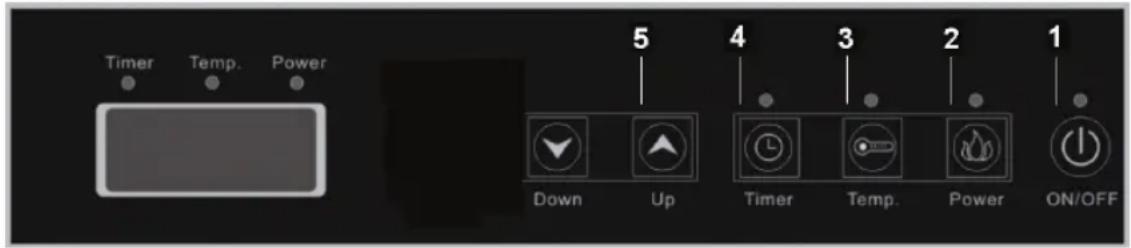

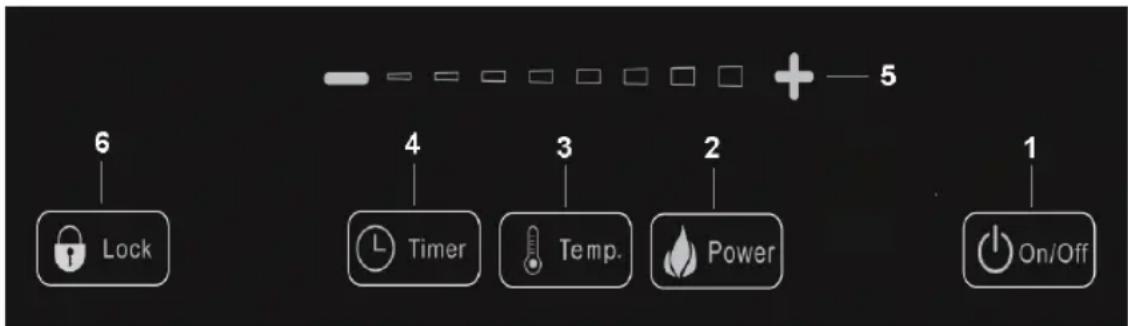

Questo fornello ha sei o sette tasti e un controllo a pressione. Vedete le immagini sotto per determinare qual è il diagramma per il vostro dispositivo. Utilizzatelo come segue:

1.) Inserite il cavo di alimentazione e posizionate un utensile di cottura al centro della piastra. Tutti gli indicatori luminosi saranno accesi ed udirete un bip dopo un secondo. Dopo il bip, il dispositivo sarà spento
2.) ON/OFF (Accensione/Spegnimento): Premete il tasto "ON/OFF" (1), la piastra ad induzione passerà in modalità standby e il display digitale visualizzerà ----". Toccate di nuovo il tasto "ON/OFF", e la piastra ad induzione si spegnerà.
3.) Accensione: In modalità standby, premete il tasto "Power (2)". La piastra è pronto all'uso. La luce di indicatore dell'alimentazione si accenderà e il display digitale visualizzerà 1600. Potete premere i tasti "+" o "-" per regolare la potenza di utilizzo da 300W a 2000W. Ci sono 8 livelli di potenza; 300W, 600W, 900W, 1200W, 1400W, 1600W, 1800W, e 2000W.
4.) Temp (temperatura) Premete il tasto "Temp (3)" l'indicatore luminoso corrispondente s'illuminerà e il display digitale visualizzerà la scritta "150" Premendo i tasti "+" e "-", potrete regolare la

temperatura da 60°C a 240°C. Ci sono 8 livelli di temperatura corrispondente; 60°C, 90°C, 120°C, 150°C, 180°C, 200°C, 220°C e 240°C.

5.) Timer: In modalità standby, premete il tasto "Time(4)". Il display digitale visualizzerà "00:30" e lampeggerà per 5 secondi. In questo periodo potete configurare il timer. Potete impostare i minuti da 31 a 59 premendo i tasti "+ / ^ (5)". L'impostazione del timer lampeggerà per 5 secondi e quindi inizierà a funzionare secondo il timer selezionato. E potete impostare le ore da 0 a 2 premendo il tasto, l'impostazione lampeggerà per 5 secondi e quindi inizierà a funzionare secondo il timer selezionato. Il tempo totale è "02:59".
6.) Spegnimento: Toccate il tasto "ON/OFF" in qualunque modalità, e la piastra smetterà di scaldare.
7.) Opzionale: Premete il tasto "Lock (6)" per bloccare le impostazioni preinstallate.

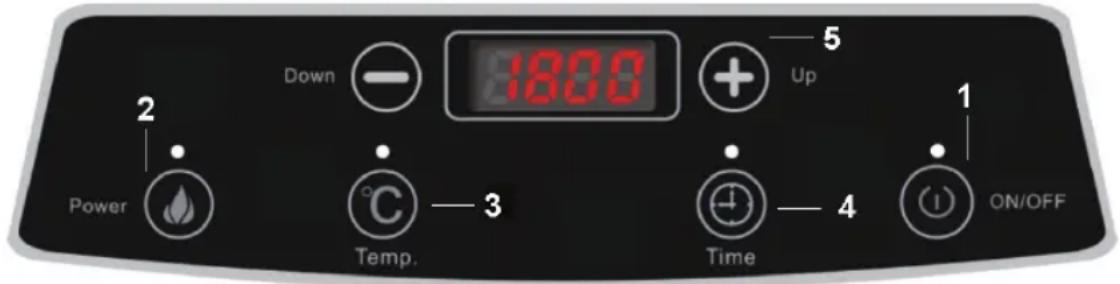

1800 Down 5 Up 2 Power Temp. 3 Time 4 ON/OFF 1

Timer Temp. Power 5 4 3 2 1 Down Up Timer Temp. Power ON/OFF

Sistema di protezione

Questa unità ha 10 differenti modalità di protezione. Quando la piastra ad induzione mostra un malfunzionamento, esso smetterà di funzionare ed emetterà un allarme. Il display digitale visualizza il codice del guasto. Premere il tasto ON/OFF azzererà il display e spegnerà la piastra. Aspettate un minuto e accendete di nuovo la piastra. Se il display mostra di nuovo un errore, c'è qualcosa di guasto nel fornello. I dettagli degli errori sono elencati sotto.

Codice visualizzato	Causa e metodo di gestione.
EO	Malfunzionamento nel circuito. La piastra visualizza "EO" ed interrompe automaticamente il funzionamento. Controllate e sostituite la scheda madre.
E1	La padella non è adatta o non c'è una padella sulla piastra. La piastra visualizza "E1" ed interrompe automaticamente il funzionamento. Sostituite la padella con una adatta al centro della piastra.
E2	IGBT (Transistor a porta bipolare isolato) sta surriscaldando. La piastra interromperà il riscaldamento dopo che avrà emesso 5 bip. Aspettate che l'IGBT si raffreddi prima di utilizzarlo di nuovo.
E3	Protezione per un picco nel voltaggio. Quando il voltaggio in ingresso è già superiore a 275V, la piastra smetterà di funzionare e visualizzerà "E3".Smettete di utilizzarlo finché il voltaggio torna nel range tra 145V e 275V.
E4	Protezione dal basso voltaggio. Quando il voltaggio in ingresso è già inferiore a 145V, la piastra smetterà di funzionare e visualizzerà "E4".Smettete di utilizzarlo finché il voltaggio torna nel range tra 145V e 275V.
E5 Il sensore della piastra era aperto o ha subito un corto circuito.La piastra smetterà di funzionare e visualizzerà "E5".Controllate tutte le parti interne ed effettuate sostituzioni se necessario.
E6	Il sensore dell'IGTB era aperto o ha subito un corto circuito. La piastra smetterà di funzionare e visualizzerà "E6".Controllate tutte le parti interne ed effettuate sostituzioni se necessario.
E7 La piastra si è surriscaldata e la piastra ha smesso di funzionare. Permettete che si raffreddi.

Specifiche:

HA-INDUC11:

1.) Potenza: 2000W
2.) Voltaggio: 230V AC - 50Hz

HA-INDUC12:

1.) Potenza: 2000W
2.) Voltaggio: 230V AC - 50Hz

HA-INDUC21:

1.) Potenza: 2x1700W
2.) Voltaggio: 230V AC - 50Hz

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso. Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.

Tenere questo manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
