Produkttyp	Induktionskochfeld
Marke	Konig
Modell	HAINDUC11
Leistung	2000 W
Versorgungsspannung	230 V AC ~ 50 Hz
Anzahl der Kochzonen	1
Bedienungsart	Berührungsempfindlich
Hauptfunktionen	Leistung, Temperatur, Timer, Verriegelung
Leistungseinstellung	8 Stufen von 300 W bis 2000 W
Temperatureinstellung	8 Stufen von 60 °C bis 240 °C
Timer	Bis zu 2 Std. 59 Min.
Kompatibler Topfdurchmesser	12 bis 26 cm
Kompatible Topfmaterialien	Gusseisen, emailliertes Eisen, Edelstahl
Inkompatible Topfmaterialien	Glas, Keramik, Kupfer, Aluminium
Überspannungsschutz	Ja (max. 275 V)
Unterspannungsschutz	Ja (min. 145 V)
Überhitzungsschutz	Ja (IGBT und Platte)
Topferkennung	Ja
Reinigung	Feuchtes Tuch, keine Scheuermittel verwenden
Sicherheitshinweis	Nicht selbst öffnen, qualifizierten Techniker rufen
Garantie	Garantie nicht anwendbar bei Modifikation oder unsachgemäßer Verwendung

Häufig gestellte Fragen - HAINDUC11 KONIG

Welche Topftypen kann ich auf dem Induktionskochfeld Konig HAINDUC11 verwenden?

Sie müssen Töpfe aus Gusseisen, emailliertem Eisen oder Edelstahl mit einem Durchmesser zwischen 12 und 26 cm verwenden. Vermeiden Sie Glas, Keramik, Kupfer und Aluminium.

Wie stelle ich die Leistung des Kochfelds ein?

Drücken Sie die Taste Power (2) und verwenden Sie dann die Tasten + und -, um zwischen 8 Stufen von 300 W bis 2000 W zu wählen.

Wie stelle ich die Temperatur ein?

Drücken Sie die Taste Temp (3) und verwenden Sie dann die Tasten + und -, um zwischen 8 Stufen von 60 °C bis 240 °C zu wählen.

Wie verwende ich den Timer?

Drücken Sie die Taste Time (4). Die Anzeige blinkt 5 Sekunden lang: Stellen Sie die Minuten (31-59) oder Stunden (0-2) mit den Tasten +/- ein, dann startet der Timer automatisch. Die maximale Zeit beträgt 02:59.

Was bedeutet der Fehlercode E1?

Der Code E1 zeigt an, dass kein geeigneter Topf erkannt wird oder der Topf nicht zentriert ist. Setzen Sie einen kompatiblen Topf in die Mitte der Platte.

Was tun, wenn das Kochfeld E3 oder E4 anzeigt?

Diese Codes zeigen eine anormale Versorgungsspannung an: E3 für Spannung über 275 V, E4 für Spannung unter 145 V. Ziehen Sie den Stecker und warten Sie, bis die Spannung wieder im Bereich 145 V - 275 V liegt.

Wie reinige ich das Induktionskochfeld?

Ziehen Sie den Stecker und lassen Sie das Gerät abkühlen. Reinigen Sie es mit einem sauberen, feuchten Tuch. Verwenden Sie keine Scheuermittel, Benzin oder Verdünner. Für die Lufteinlässe verwenden Sie einen Staubsauger.

Kann ich das Kochfeld auf einer Tischdecke oder einem Teppich verwenden?

Nein, das Kochfeld muss auf einer stabilen, hitzebeständigen Oberfläche platziert werden. Verwenden Sie es niemals auf Teppichen, Vinyltischdecken oder brennbaren Materialien.

Was tun, wenn die Glaskeramikplatte gerissen ist?

Wenn die Oberfläche gerissen ist, verwenden Sie das Gerät nicht, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie einen qualifizierten Techniker.

Kann ich das Gerät selbst reparieren?

Nein. Um das Risiko eines Stromschlags zu verringern, darf das Gerät nur von einem qualifizierten Techniker geöffnet werden. Nehmen Sie keine Änderungen an Teilen vor und versuchen Sie keine Reparatur selbst.

BEDIENUNGSANLEITUNG HAINDUC11 KONIG

Bitte lesen Sie sich die folgenden Anweisungen sorgfältig durch, bevor Sie die Induktionskochplatte benutzen.

1) Stecken Sie das Stromkabel nicht mit nassen Händen in die Steckdose.
2) Stecken Sie es nicht in eine Steckdose, an welcher bereits mehrere andere Geräte angeschlossen sind.
3) Verwenden Sie das Gerät nicht, wenn das Kabel beschädigt ist oder der Netzstecker nicht in die Steckdose passt.
4) Nehmen Sie keine Veränderungen an Bauteilen vor und reparieren Sie das Gerät nicht selbst.
5) Verwenden Sie das Kochfeld nicht in der Nähe offener Flammen oder in feuchter Umgebung.
6) Benutzen Sie das Gerät nicht an Orten, an welchen Kinder das Kochfeld einfach berühren können, und gestatten Sie Kindern nicht, dieses selbst zu benutzen.
7) Stellen Sie das Kochfeld nicht auf einen instabilen Untergrund.
8) Bewegen Sie das Kochfeld nicht, wenn Töpfe und Pfannen darauf stehen.
9) Erhitzen oder überhitzen Sie keine leeren Töpfe.
10) Legen Sie keine metallischen Gegenstände wie Messer, Gabeln, Löffel, Deckel, Dosen und Alufolie auf das Kochfeld.
11) Benutzen Sie das Kochfeld mit genügend Platz um es herum. Halten Sie die Vorderseite sowie die rechte und linke Seite das Kochfelds frei.
12) Benutzen Sie das Kochfeld nicht auf Teppichen, Tischdecken (Vinyl) oder anderen wenig hitzebeständigen Untergründen.
13) Legen Sie kein Blatt Papier zwischen Topf und Kochfeld. Papier ist eine Brandquelle.
14) Benutzen Sie das Kochfeld nicht, wenn seine Oberfläche rissig ist.
15) Blockieren Sie nicht die Luftzu- oder -abfuhröffnungen.
16) Berühren Sie die obere Platte nicht gleich, nachdem Sie einen Topf oder eine Pfanne heruntergenommen haben, weil die obere Platte immer noch sehr heiß sein wird.

17) Stellen Sie das Kochfeld nicht in der Nähe von Gegenständen auf, die durch Magnete beeinträchtigt werden, wie Radios, Fernseher, Bankkarten und Musikkassetten.

18) Das Netzkabel darf nur von qualifizierten Technikern ausgetauscht werden.

Reiningungshinweise

1) Trennen Sie das Induktionskochfeld vom Stromnetz und warten Sie, bis es vollständig abgekühlt ist. Reinigen Sie es nach der Benutzung.
2) Wenn Töpfe und Pfannen ungereinigt verwendet werden, können Verfärbungen oder Brandflecken die Folge sein.
3) Verwenden Sie kein Benzin, keinen Verdünner, Scheuermittel oder Poliermittel zur Reinigung des Induktionskochfeldes.
4) Wischen Sie es mit einem feuchten Tuch und Spülmittel ab.
5) Verwenden Sie einen Staubsauger, um Schmutz aus den Luftzu- oder -abfuhröffnungen zu entfernen.
6) Schütten Sie niemals Wasser über das Kochfeld (wenn Wasser in das Kochfeld gelangt, wird dies zu Fehlfunktionen führen).

Geeignete Pfannen und Töpfe

Stahl, Gusseisen, emailierter Stahl, Edelstahl, Pfannen/Töpfe mit flachem Boden und einem Durchmesser zwischen 12 und 26cm.

Emailletopf

Eisen- oder Gußeiserne Emaille- Topf Pfanne

oder Gußeiserne opf Pfanne

Stahltopf

Frittierpfanne

Edelstahltopf

Eisenplatte

Nicht geeignete Pfannen und Töpfe

Hitzebeständiges Glas, Keramik, Kupfer, Aluminiumpfannen und -töpfe. Pfannen/Töpfe mit abgerundetem Boden mit einem Durchmesser von weniger als 12 cm

Topf mit abgerundetem Boden

Aluminium-/Kupfertopf

Boden mit einem Durchmesser von weniger als 12 cm

Pfannen mit Standfuß

Keramik-Töpfe

Töpfe aus hitzebeständigem Glas

Bedienungsanleitung

Dieses Kochfeld besitzt 6 oder 7 Tasten und eine Druckkontrolle. Schauen Sie sich die untenstehenden Abbildungen an um zu bestimmen, welche für Ihr Gerät zutrifft. Bedienen Sie das Gerät wie folgt:

1.) Schließen Sie das Netzkabel an und stellen Sie ein Kochgeschirr in die Mitte der oberen Platte. Alle Kontrollleuchten leuchten auf und Sie hören nach ungefähr 1 Sekunde einen Signalton. Nach dem Signalton befindet sich das Gerät in ausgeschaltetem Zustand.
2.) EIN/AUS: Drücken Sie die Taste „ON/OFF (1)“, das Induktionskochfeld geht in den Standby-Modus und die digitale Anzeige zeigt „----“. Berühren Sie die „ON/OFF“-Taste erneut, und das Induktionskochfeld schaltet sich aus.
3.) Betrieb: Drücken Sie im Standy-Modus die Taste „Power (2)“. Das Kochfeld ist einsatzbereit. Die Betriebskontrollleuchte erleuchtet und die digitale Anzeige zeigt 1600. Sie können nun die Tasten „+“ und „-“ drücken, um die Heizkraft von 300 W bis 2000 W einzustellen. Es gibt 8 Leistungsstufen: 300 W, 600 W, 900 W, 1200 W, 1400 W, 1600 W, 1800 W und 2000 W.
4.) Temperatur: Drücken Sie die Taste „Temp (3)“, die entsprechende Kontrollleuchte leuchtet auf und die digitale Anzeige zeigt „150“. Durch Drücken der Tasten „+“ und „-“ stellen Sie die Temperatur

von 60°C bis 240°C ein. Es gibt 8 Temperatureinstellungen, 60°C, 90°C, 120°C, 150°C, 180°C, 200°C, 220°C und 240°C.

5.) Zeit: Drücken Sie im Betriebsmodus die Taste „Timer (4)“. Die digitale Anzeige zeigt „00:30“ und blinkt 5 Sekunden lang. Während dieser Zeit können Sie die Zeit einstellen. Sie können die Minuten von 31 bis 59 Minuten durch Drücken der Taste „+ / ^ (5)“ einstellen. Die eingestellte Zeit wird 5 Sekunden lang blinken und dann beginnen abzulaufen. Und Sie können die Stunden von 0 bis 2 Stunden durch drücken der Taste „-“ einstellen. Die eingestellte Zeit wird 5 Sekunden lang blinken und dann beginnen abzulaufen. Die maximal einstellbare Zeit ist „02:59“.
6.) Ausschalten: Drücken Sie die Taste „ON/OFF“ in einem beliebigen Betriebsmodus und das Kochfeld wird abgeschaltet.
7.) Optional: Drücken Sie die Taste „Lock (6)“, um die vorgenommenen Einstellungen vor Änderungen zu schützen.

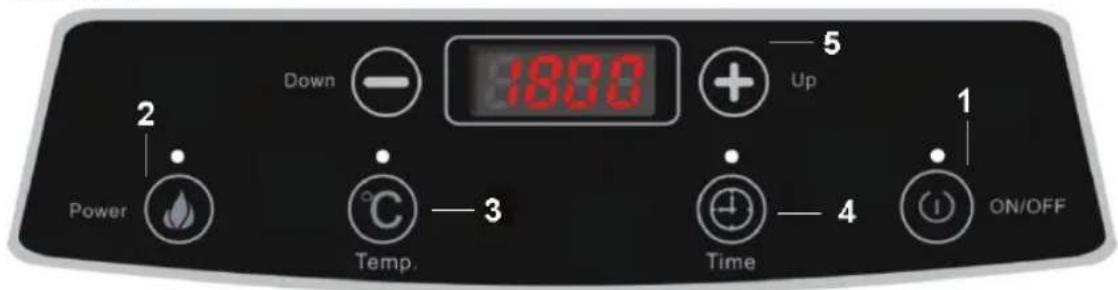

1800 Down Up 2 Power Temp. 3 Time 4 1 ON/OFF

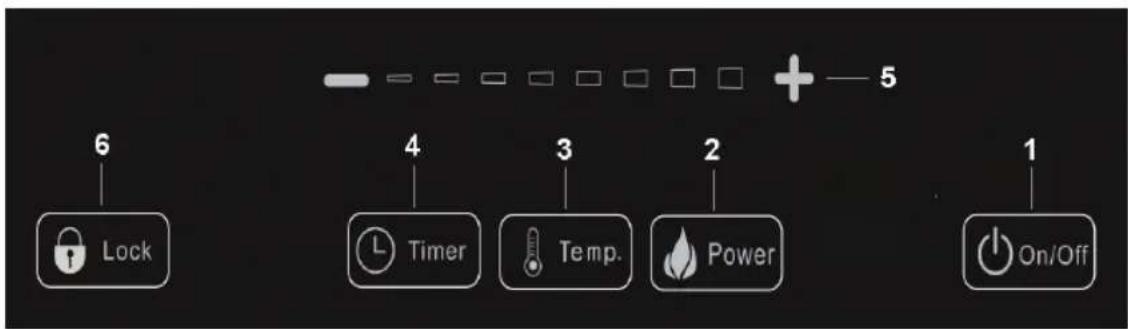

Timer Temp. Power 5 4 3 2 1 Down Up Timer Temp. Power ON/OFF

Dieses Gerät verfügt über 10 verschiedene Schutz-Modi. Wenn das Induktionskochfeld eine Fehlfunktion zeigt, hört es auf zu arbeiten und löst einen Alarm aus. Die digitale Anzeige zeigt den Fehlercode an. Durch Drücken der Taste ON/OFF wird die Anzeige gelöscht und das Kochfeld ausgeschaltet. Warten Sie 1 Minute und schalten Sie das Kochfeld wieder ein. Wenn die Anzeige erneut eine Fehlermeldung anzeigt, ist etwas mit dem Kochfeld nicht in Ordnung. Die Details zu den Fehlermeldungen sind unten aufgeführt.

Azeige Ursache und Maßnahme
EO	Die Schaltung hat eine Fehlfunktion. Das Kochfeld zeigt „EO“ an und hört automatisch auf zu arbeiten. Überprüfen und ersetzen Sie das Motherboard.
E1 Die Pfanne ist nicht geeignet oder es befindet sich keine Pfanne auf dem Kochfeld. Das Kochfeld zeigt „E1“ an und hört automatisch auf zu arbeiten. Stellen Sie eine geeignete Pfanne in die Mitte des Kochfelds.
E2	IGBT (Isolated Gate Bipolar Transistor) überhitzt. Das Kochfeld schaltet sich ab, nachdem es 5 mal „gepiepst“ hat. Warten Sie vor der Verwendung, bis sich der IGBT abgekühlt hat.
E3 Überspannungsschutz. Wenn die Eingangsspannung bereits über 275 V liegt, hört das Kochfeld auf zu funktionieren und zeigt „E3“ an.Warten Sie vor dem Fortfahren, bis die Spannung wieder im Bereich von 145 V - 275 V liegt.
E4 Niederspannungsschutz. Wenn die Eingangsspannung bereits unter 145 V gefallen ist, hört das Kochfeld auf zu funktionieren und zeigt „E4“ an.Warten Sie vor dem Fortfahren, bis die Spannung wieder im Bereich von 145 V - 275 V liegt.
E5 Der Sensor der oberen Platte war offen oder ist kurzgeschlossen.Das Gerät hört auf zu funktionieren und zeigt „E5“ an.Überprüfen Sie alle Innenteile und ersetzen Sie sie gegebenenfalls.
E6 Der Sensor des IGBT war offen oder ist kurzgeschlossen. Das Kochfeld hört auf zu funktionieren und zeigt „E6“ an.Überprüfen Sie alle Innenteile und ersetzen Sie sie gegebenenfalls.
E7 Die obere Platte ist überhitzt und das Kochfeld funktioniert nicht mehr. Lassen Sie es abkühlen.

Technische Daten:

HA-INDUC11:

1). Leistungsaufnahme: 2000 W
2). Spannung: 230 V AC \~ 50 Hz

HA-INDUC12:

1). Leistungsaufnahme: 2000 W
2). Spannung: 230 V AC \~ 50 Hz

HA-INDUC21:

1). Leistungsaufnahme: 2x 1700 W
2). Spannung: 230 V AC \~ 50 Hz

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen

Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
