Descrizione dell'apparecchio, 4

Vista d'insieme

Pannello di controllo

Avvioeutilizzato,5

Avviare il forno

Utilizzare il timer

Orologic con contaminuti Rustico

Programmi, 6-7

Programmi di cottura

Consigli praticidi cottura

Tabella cottura

Precauzioni e consigli, 8

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Manutenzione e cura, 9

Escludere la corrente elettrica

Pulire l'apparecchio

Pulire la porta

Sostituire la lampadina

Assistenza, 10

Assistenza attiva 7 giorni su 7

Estensione di garanzia Airbag

IT

IT

!È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consiglio).
! L'installazione va effettuata secondo什麽 istruzioni e da personale professionalmente qualificato. Una errata installazione cui a persona, animali o cose.

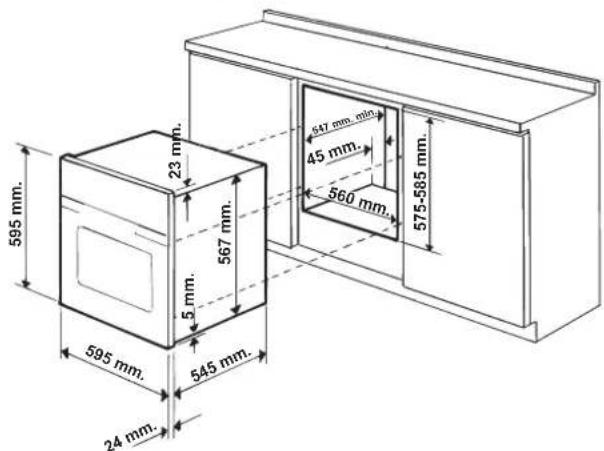

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

i pannelli adiacenti il forno devono essere di materiale resistente al calore;
- nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100^
- per l'incasso del forno, sua nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni:

! Una volta incassato l'apparecchio non debbono essere possibili contatti con le parti elettriche.
Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con quello tipo di installmente.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 × 560 mm (vedi figure).

Centraggio e fissaggio

Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile:

spessore di 20~mm rimuovere la parte mobile del tacchetto (vedi figura);

spessore di 18 mm:utilizzare la prima scanalatura,come giad predisosto dal fabbricante (vedi figura);

spessore di 16 mm:utilizzare la seconda scanalatura (vedi figura).

Per fissare l'apparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte perché l'aiuto di quale utensile.

Collegamento elettrico

! I fornì dotati di cavo di alimentazione tripolare sono predisistò per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetto caratteristiche (vedi除去).

Montaggio del cavo di alimentazione

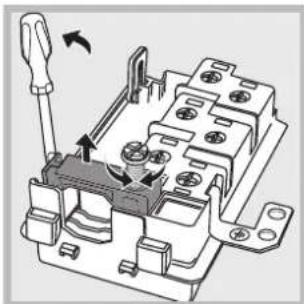

1. Aprille la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprille il coperchio (vedi figura).

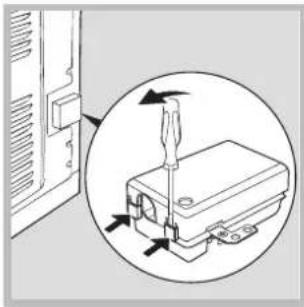

1. Svitare la vite del serracavo e toglierlo facendo leva con un cacciavite (vedi figura).

2. Togliere le viti dei contatti L-N e poi fissare i cavetti molto le teste delle viti rispetto i colori Blu (N) Marrone (L) Giallo-Verde (12)

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicate nella targhetta caratteristica (vedi a fierco). In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un errutto onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperatura ambiente.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;

• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche (vedi除去);

• la tensione di alimentazione sia compresa nei valori nella targhetto caratteristiche (vedi除去);

• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostuire la presa o la spina; non usare prolunghi e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non delve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

TARGHETTA CARATTERISTICHE
Dimensioni	larghezza cm 43,5 altezza cm 32 profondità cm 41,5
Volume	lt. 58
Collegamenti elettrici	tensione a 220-240V ~ 50/60Hz o 50Hz (vedi targhetta caratteristiche) potenza massima assorbita 2250W
ENERGY LABEL	Direttiva 2002/40/CE sull'etichetta dei forni elettrici. Norma EN 50304 Consumo energia convezione Naturale - funzione di riscaldamento: □ Tradizione; Consumo energia dichiarazione Classe convenzione Forzata - funzione di riscaldamento: ☑ Multicottura.
CE	Questa apparecchiatura è conformire alle seguenti Diretive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatible Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE e successive modificazioni.

Descrizione dell'apparecchio

IT

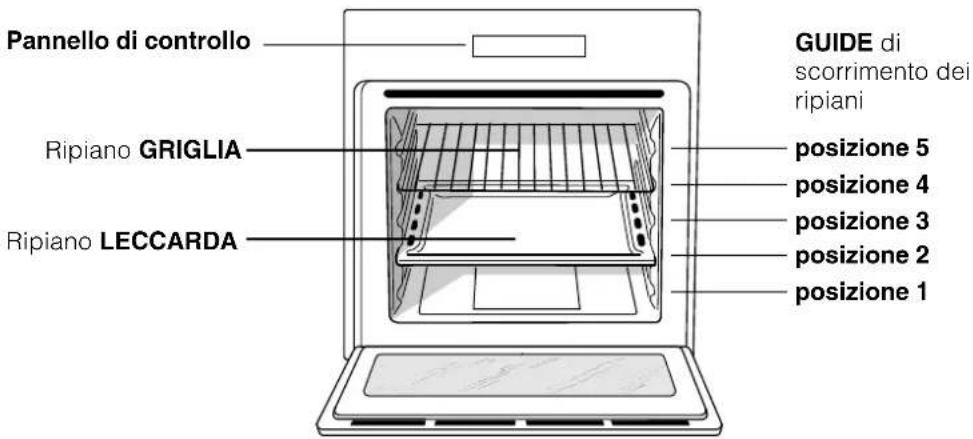

Vista d'insieme

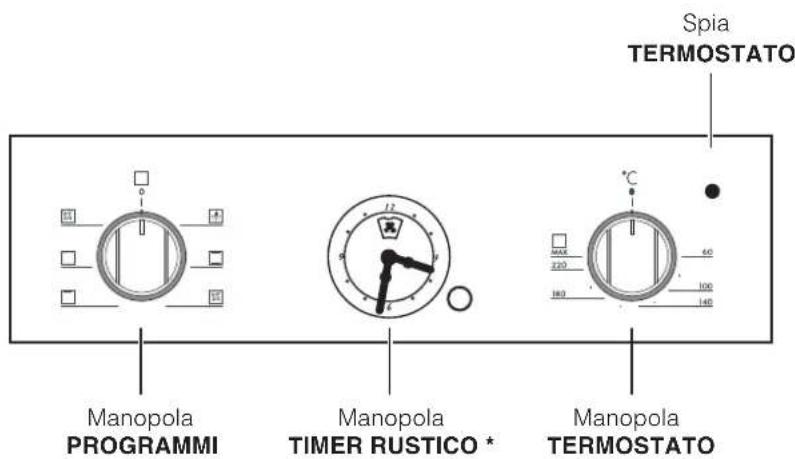

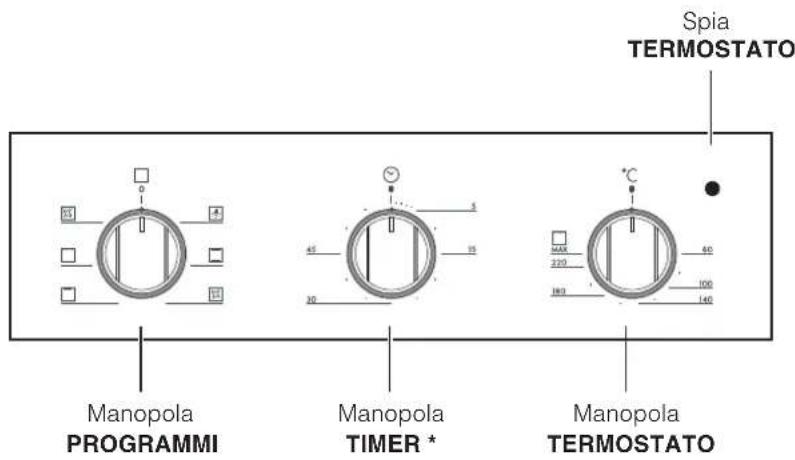

Pannello di controllo

* Presente solo in alcuni modelli.

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, après la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'évaporazione delle sostanze usate per proteggere il forno.

Avviare il forno

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.
2. Scegliere la temperature ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).
3. La spia TERMOSTATO accesa indica la fase di riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possibile:

5. modificare il programma di cottura agenda sulla manopola PROGRAMMI;

6. modificare la temperatura agenda sulla manopola TERMOSTATO;
7. interrompere la cottura riportando la manopola PROGRAMMI in posizione "0".

!Non appoggiare mai oggetti sul fondo del forn operché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottener una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d'aria che esce tra il pannello di controllo e la porta del forno.

!A fine cottura la ventola rimane attiva finché il fornon non è sufficientemente freddo.

Luce delorno

Si accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si selezione un programma di cottura.

• Presente solo in alcuni modelli.

Utilizzare il timer\*

1. Occorre anzitutto caricare la suoneria, ruotando la manopola TIMER di un giro quasi complete in senso orario.
2. Tornado indietro in senso antiorario, impostare il tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER con il riferimento fisso sul pannello di controllo.
3. Il timer è un contaminuti: a tempo scaduto emette un segnale acustico.

! Il timer non controlling l'accensione e lo spegnimento delorno.

Orologio con contaminuti Rustico*

Come rimettere l'ora corrente

Il forno delve essere collegato elettricamente. Tirare la manopola e ruotare in senso antiorario fino ad impostare l'ora esatta.

! L'orologio funziona elettricamente, quando in caso di mancanza di corrente si fermera per tutte la durata della mancanza stessa. Dopodiche sare necessario ripetere l'operazione di impostazione dell'ora corrente.

Funzione contaminuti

Nel funzionamento contaminuti viene impostato un tempo dal quale comincía unconto alla rovescia. Questa funzione non controlling a'accensione e lo spagnimento del forno, emette solamente un allarme acustico a tempo scaduto.

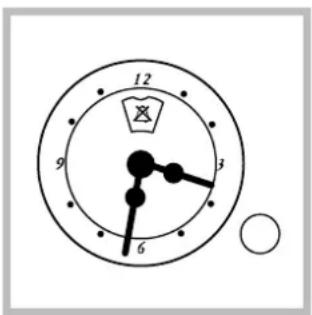

Come impostare il contaminuti

Ruotare la manopola in senso antiorario sino a portare l'indice sul tempo desiderato (scalà interna),visibleattraverso la "finestrella".

Il conteggio del tempo inizIERa immediatamente. Per interrompere il suono, o perutilizzare la sola funzione orologio portare l'indice sul significo A.

Programmi di cottura

! Per tutti i programmi è impostabile una temperatura tra 60^ e MAX, tranne:
- GRILL (si consiglia di impostare solo su MAX);
- GRATIN (si consiglia di non superare la temperatura di 200^ ).

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con但这a cottura tradizionale è meglio utilizzato un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

Programma MULTICOTTURA

Si attivano tutti gli elementi riscaldanti (superiore e inferiore) ed entra in funzione la ventola. Poiché il calore è costante in tutto ilorno, l'aria cuoce e rosola il cibo in modo uniforme. É possible utilizzato fino a un massimo di due ripiani contemporaneamente.

Programma FORNO SOPRA

Si accende I'elemento riscaldante superiore. Questa funzione cui assere utilizzata per ritocchi di cottura.

Programma GRILL

Si accende l'elemento riscaldante superiore. La temperature assai elevata e diretta del grill consente la immediata rosolatura superficieale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano di elevata temperatura superficieale: bistecche di vitello e manzo, entrecôte, fileto, hamburger etc... Alcuni esempí di utilizzo sono riportati al paragrafo "Consigli pratici per la cottura". Effettuare le cotture con la porta delorno chiusa.

Programma GRATIN

Si attiva l'elemento riscaldante superiore ed intra in funzione la ventola. Unisce all'irradiazione termica unidirezionale, la circolazione forzata dell'aria all'interno delorno. Ciò impedisce la bruciatura superficieale degli alimenti augmentando il potere di penetrazione del calore. Effettuare le cotture con la porta delorno chiusa.

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzato le posizioni dei ripiani 1 e 5: sono investite direttamente dall'aria calda, che potrebbe provocare bruciature sui cibi delicati.
! Nelle cotture GRILL e GRATIN, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTICOTTURA

• Utilizzare le posizioni dei ripiani 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto.

GRILL

• Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non restsa costamente accesa: il suo funzionamento è controllato da un termostato.

PIZZA

• Per una buona cottura della pizza utilizzate il programma MULTICOTTURA.
• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficoltà si ottiene una pizza croccante.
• Nel caso di pizze molto farcite è consigliabile insere la mozzarella a meta cottura.

Tabella cottura

Programmi Alimenti	Peso(Kg)	Posizione dei ripiani	Preriscaldamento(minuti)	Temperatura consigliata	Durata cottura(minuti)
FornoTradizione	Anatra	1	3	15	200
	Arrostodi vitello o manzo	1	3	15	200
	Arrostodi maiale	1	3	15	200
	Biscotti (di frolla)	-	3	15	180
	Crostate	1	3	15	180
Multicottura	Pizza (su 2 ripiani)	1	2 e 4	15	230
	Lasagne	1	3	10	180
	Agnello	1	2	10	180
	Pollo arrosto + patate	1+1	2 e 4	15	200
	Sgambro	1	2	10	180
	Plum-cake	1	2	10	170
	Bignè (su 2 ripiani)	0.5	2 e 4	10	190
	Biscotti(su 2 ripiani)	0.5	2 e 4	10	180
	Pan di spagna (su 1 ripiano)	0.5	2	10	170
	Pan di spagna (su 2 ripiani)	1	2 e 4	10	170
	Torte salute	1.5	3	15	200
Forno Sopra	Ritocchi di cottura - 3/4 15 220 -
Grill	Sogliole e seppie	1	4	5	Max
	Spiedini di calamari e gamberi	1	4	5	Max
	Fileto di merluzzo	1	4	5	Max
	Verdure alla griglia	1	3/4	5	Max
	Bistecca di vitello	1	4	5	Max
	Cotolette	1	4	5	Max
	Hamburger	1	4	5	Max
	Sgombri	1	4	5	Max
	Toast	n.° 4	4	5	Max
Gratin	Pollo alla griglia	1.5	2	5	200
	Seppie	1.5	2	5	200

IT

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.
  Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
  Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.
  Utilizzare sempre quanti da forno per insere o estrarre recipienti.
  Non rivestire il fondo del forno con fogli di alluminio.
  Non riporre materiale inflammabile nel forno: se l'apparecchio vieneMESSO inavvertamente in funzione potrebbe incendiarsi.
• Assicurarsi sempre che le manopole siano nella posizione "●"/"O" quando l'apparecchio non è utilizzato.
  Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.

• Non fare pulizia o manutenzione perché aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
  Non appoggiare oggetti pesanti sulla porta del forno aperta.

• Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsablee della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
  Evitare che i bambini giochno con l'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispectare l'ambiente

• Azionando ilorno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
• Si raccomanda di effettuare sempre le cotture al GRILL e GRATIN a porta chiusa: sua per ottenerile��iori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo cheaderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondamente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• L'interno del forno va pulito preferibilmente agli volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
  Gli accessori possono essere lavati come normali stoviglie,anche in lavastoviglie.

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che possono graffiare la superficie e causare la frantumazione del vetro.

Per una pulizia più accurata è possible smontare la porta delorno:

1. après completeness la porta (vedi figura);
2. alzare e ruotare le levette poste sulle due cerniere (vedi figura);

1. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Premere i fermi F, poi tirare la porta verso di se extraendola dalle cerniere (vedi figura). Rimontare la porta segundo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). è consigliabile non usare il forno fino all'avvenuta riparazione.

Sostituire la lampadina

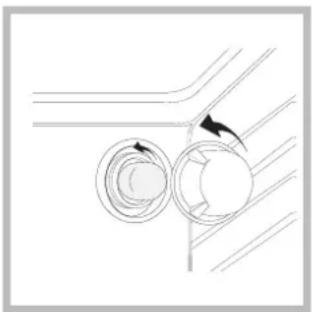

Per sostituire la lampadina di illuminazione delorno: 1. Svitare il coperchio in vetro del portalampada.
2. Svitare la lampadina e sostituirla con una analoga potenza 25 W, attacco E 14.
3. Rimontare il coperchio (vedi figura).

Comunicare:

• il modello della macchina (Mod.)
• il numero di series (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio e/o sull'imballo.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in dato con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. è Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

AIRBAG

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contentuti della garanzia standard: con una modica cifra protege il cliente da agli imprevisto riguardante l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisito il cliente che aderisce al programma Airbag avrà diritto Gratisamente a:

• l'intervento entro 48 ore dalla chiamata;
• il contributo per spese di trasferta del Tecnico (diritto di chiamata);
• la manodopera;
• le parti di ricambio originali;
• il trasporto dell'elettrodomestico non riparabile in loco.

Inoltre, qualora l'elettrodomestico non sua riparabile la garanzia preede la sostituzione a prezzo agevolato in funzione dell'anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

Italiano, 1 FrangEnglish,11

Espanol, 29Portuges,38

Polski, 47

Türkce, 56

FH 51 /HA

FH 51 IX /HA

FHR 540 /HA

FHS 51/HA

FHS 51 IX/HA

FHS 516 /HA

FHS 516 IX/HA

FHB 51/HA

FHB 51 IX/HA

Contents

Installation, 12-13

Positioning

! Per tutti i programmi è impostabile una temperatura tra 60^ e MAX, tranne:
