Tipo di prodotto	Cucina a gas/elettrica libera installazione
Marca	HOTPOINT-ARISTON
Modello	CP65SP2
Dimensioni del forno (AxLxP)	32 x 43,5 x 40 cm
Volume del forno	56 litri
Alimentazione elettrica	230 V / 50 Hz
Potenza bruciatore Rapido	3,00 kW
Potenza bruciatore Semi-rapido	1,65 kW
Potenza bruciatore Ausiliario	1,00 kW
Potenza bruciatore Tripla Corona	3,25 kW
Funzioni di cottura	Tradizionale, Pasticceria, Fast Cooking, Multicottura, Pizza, Grill, Gratin, Girarrosto
Programmazione	Timer programmabile fine cottura
Dispositivo di sicurezza	Spegnimento automatico della fiamma (su alcuni modelli)
Illuminazione del forno	Sì, lampadina 25 W, attacco E14
Pulizia	Manuale, accessori lavabili in lavastoviglie
Guarnizione della porta	Verifica periodica, sostituzione se danneggiata
Tipo di gas	Adattabile GPL e gas naturale
Allacciamento	Gas e elettrico
Peso (stimato)	Circa 50 kg
Classe energetica	Conforme alle norme CE

Domande frequenti - CP65SP2 HOTPOINT-ARISTON

Come accendere un bruciatore del piano di cottura?

Avvicina una fiamma o un accendigas, premi e ruota la manopola corrispondente in senso antiorario fino al simbolo fiamma grande. Se il tuo apparecchio è dotato di accensione elettronica, basta premere e ruotare contemporaneamente.

Cosa fare se il bruciatore si spegne dopo aver rilasciato la manopola?

Aspetta almeno 1 minuto prima di tentare di riaccendere. Se è presente il dispositivo di sicurezza, tieni premuta la manopola per 2-3 secondi dopo l'accensione per attivare la sicurezza.

Come regolare la fiamma minima dei bruciatori?

Posiziona il rubinetto sulla posizione minima, rimuovi la manopola e ruota la vite di regolazione (situata all'interno o sul lato dello stelo) fino ad ottenere una piccola fiamma regolare. Per il GPL, avvita la vite fino in fondo.

Quali tipi di gas si possono utilizzare?

L'apparecchio è adattabile al gas naturale e al gas liquefatto (GPL). Consulta la tabella delle caratteristiche per gli iniettori corrispondenti e le pressioni di alimentazione (20-30 mbar per GPL, 20-25 mbar per gas naturale).

Come utilizzare il programmatore di fine cottura?

Ruota la manopola PROGRAMMATORE FINE COTTURA quasi al massimo in senso orario per caricarlo, poi torna indietro per selezionare il tempo desiderato di fronte al riferimento. Una volta trascorso il tempo, suona un segnale acustico e il forno si spegne.

Quali sono i programmi di cottura disponibili?

I programmi sono: Forno Tradizionale, Forno Pasticceria, Fast Cooking, Multicottura, Forno Pizza, Grill, Gratin e Girarrosto. Ogni programma ha impostazioni di temperatura e usi consigliati.

Come pulire il forno?

Pulisci l'interno dopo ogni uso quando è ancora tiepido con acqua calda e detergente non abrasivo. Evita prodotti abrasivi. Gli accessori possono essere lavati in lavastoviglie. Non utilizzare mai pulitori a vapore o ad alta pressione.

Come sostituire la lampadina del forno?

Svita il coperchio di vetro del portalampada, sostituisci la lampadina con una dello stesso tipo (25 W, attacco E14) e riavvita il coperchio. Assicurati che l'apparecchio sia scollegato dalla corrente.

Cosa fare se un rubinetto del gas si blocca?

Se un rubinetto gira con difficoltà, deve essere sostituito. Questa operazione deve essere eseguita da un tecnico autorizzato dal produttore. Non tentare di riparare da solo.

Quali sono le precauzioni di sicurezza importanti?

Non toccare l'apparecchio con le mani bagnate, tieni i bambini a distanza, utilizza guanti protettivi, non ostruire le aperture di ventilazione e scollegare sempre prima della pulizia. In caso di guasto, chiama un servizio di assistenza autorizzato.

MANUALE UTENTE CP65SP2 HOTPOINT-ARISTON

Posizionamento e livellamento

Collegamento elettrico

Collegamento gas

Adattamento a diversi tipi di gas

Dati tecnici

Tabella caratteristica brucatori e ugelli

Descrizione dell'apparecchio, 6

Vista d'insieme

Pannello di controllo

Avvioutilizzato,7-10

Uso del piano cottura

Uso delorno

Utilizzare il timer di fine cottura

Programmi di cottura

Consigli pratici di cottura

Tabella cottura in forno

Precauzioni e consigli, 11

Sicurezza generale

Smaltimento

Risparmiare rispecttare l'ambiente

Manutenzione e cura, 12

Escludere la corrente elettrica

Pulire l'apparecchio

Manutenzione rubinetti gas

Sostituire la lampadina di illuminazione delorno

Assistenza, 13

Assistenza attiva 7 giorni su 7

IT

IT

! è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! L'installazione dell'apparecchio va effettuata secondo queste istruzioni da personale qualificato.
! Qualsiasi intervento di regolazione o manutenzione deve essere eseguito con la cucina disinserita dall'impiano elettrico.

Ventilazione dei locali

L'apparecchio può essere installato solo in locali permanentemente ventilati, secondo le norme UNICIG 7129 e 7131 e successivi aggiornamenti in vigore. Nel locale in cui viene installato l'apparecchio deve poter'affuire tanta aria quanta neiene richiesta alla regolare combustione del gas (la portata di aria non deve essere inferiore a 2m^3 /h per kW di potenza installata).

Le prese di immisione aria, protette da griglie, devono averere un condotto di almeno 100~cm^2 di sezione utile ed essere collocate in modo da non poter essere ostruite, neppure parzialmente (vedi figura A).

Tali prese devono essere maggiorate nella misura del 100% - con un minimo di 200~cm^2 - qualora il piano di lavoro dell'apparecchio sia privo del dispositorio di sicurezza per assenza di fiamma e quando I'afflusso dell'aria avviene in maniera indiretta da locali adiacenti (vedi figura B) - parché non siano parti comuni dell'immobile, ambienti con pericolò di incendio o camere da fatto - dotati di un condotto di ventilazione con l'esterno come descririto sopra.

A

Apertura di ventilazione per l'aria comburette

Locale adjicente Locale da ventilare
Maggiorazione della fessura fra porta e pavimento

!Dopo un uso prolongato dell'apparecchio, è consigliabile aprire una finestra o augmentare la velocità di eventuali ventilatori.

Scarico dei fumi della combustione

Lo scarico dei fumi della combustione deve essere assicurato tramite una cappa collegata a un camino a tiraggio naturale di sicura efficienza, oppure mediante un elettroventilatore che entri automaticamente in funzione agli volta che si accende l'apparecchio (vedi figure).

Scarico direttamente Scarico tramite camino o all'esterno canna fumaria ramificata
(riservata agli appearechi di cottura)

! I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano in basso, perché i locali contententi bidoni di GPL devono prevedere aperture verso l'esterno per l'evacuzione dal basso di eventuali fughe di gas. I bidoni di GPL, vuoti o parzialmente pieni, non devono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). Tenere nel locale solo il bidone in utilizzo, lontano da sorgenti di calore (forni, camini, stufe) capaci di portarlo a temperature superiori ai 50^ .

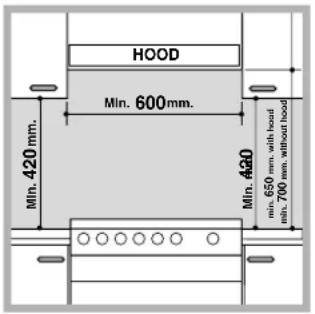

Posizionamento e livellamento

! É possible installare l'apparecchio di bianco a mobili che non superino in altezza il piano di lavoro.

Assicurarsi che la parete a contatto con il retro dell'apparecchio sia di materiale non infiammabile e resistente al calore (T 90^

Per una corretta installmente:

• porre l'apparecchio in cucina, in sala da pranzo o in un monolocale (non in bagno);
• se il piano della cucina è più alto di quello dei mobili, essi devono essere posti ad almeno 600 mm dall'apparecchio;

• se la cucina viene installata sotto un pensile,esso dovrà mantenere una distanza minima dal piano di 420~mm Tale distanza develiessere di 700 mm se i pensili sono infiammabili (vedi figura);

non posizionare tende dietro la cucina o a meno di 200 mm dai loro lati;
- eventuali cappe devono essere installate secondo leindicazioni del relativoblibretto di struzione.

Livellamento

Se è necessario livellare l'apparecchio, avvitare i piedini di regolazione forniti in dotazione nelle apposite sedi poste negli angoli alla base della cucina (vedi figura).

Collegamento elettrico

Montare sul cavo una spina normalizzata per il carico significato nella targhetto caratteristiche posta sull'apparecchio (vedi tabella Dati tecnici). In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme nazionali in vigore (il filo di terra non deve essere interrogotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperatura ambiente.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato della targhetta caratteristica;
• la tensione di alimentazione sua compresa nei valori nella targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

*Presente solo su alcuni modelli.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
! Il cavo non delve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati.
! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Collegamento gas

Il collegamento alla rete del gas o alla bombola del gas cui è uscua. Seconde le norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore e dello essersi accertati che l'appareccchio sa regolato per il tipo di gas con cui sare alimentato (vedi etichetta di taratura sul coperchio: in caso contrario vedi除去). Nel caso di alimentazione con gas liquido da bombola, utilizzato regolatori di pressione conformi alle norme UNI EN 12864 e successivi aggiornamenti in vigore. Per facilitare l'allacciamento, l'alimentazione del gas è orientabile lateralmente*: invertire il portagomma per il collegamento con il tappo di chiusura e sostituire la guarnizione di tenuta fornita in dotazione.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e per una maggiore durata dell'apparecchio, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella Caratteristica bruciatori e ugelli (vedi除去).

Allacciamento gas con tubo flessibile in gomma

Verificare che il tubo risponda alle norme UNI-CIG 7140 in vigore. Il diametro interno del tubo deve essere: 8mm per alimentazione con gas liquido; 13 mm per alimentazione con gas metano.

Effettuato l'allacciamento assicurarsi che il tubo:

• non sia in nessun punto a contatto con parti che raggiungono temperature superiori a 50^
• non sua soggetti ad alcuno sforzo di trazione e di torsione e non presenti pieghe o strozzature;
• non venga a contatto con corpi taglienti, spigoli vivi, parti mobili e non sia schiacciato;
• sia fácilmente ispezionabile lungo tutto il percorso per poter controllare il suo stato di conservazione;
• abbia una lunghezza inferiore a 1500 mm;
• sia ben calzato alle sue due estremita, dove va fissato con fascette di serraggio conformi alle norme UNI-CIG 7141 in vigore.

! Se una o più di essere condizioni non puo essere rispetto tata o se la cucina viene installata secondo le condizioni della classe 2 - sottoclasse 1 (apparecchio incassato tra due mobili), bisogna ricorrere al tubo flessibile in acciaio (vedi除去).

Allacciamento gas con tubo flessibile in acciaio inossidabile a parete continua con attacchi fillettati

Verificare che il tubo sia conforme alle norme UNICIG 9891 e le guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549.

Per mettere in opera il tubo eliminare il portagomma presente sull'apparecchio (il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico).

! Effettuare l'allacciamento in modo che la lunghezza della tubatura non superi 2 metri di estensione massima, e assicurarsi che il tubo non venga aicontatto con parti mobili e non sia schiacciato.

Controllo tenuta

A installmente ultimata, controllare la perfetta tenuta di tutti i raccordi utilizzato una soluzione saponosa e mai una fiamma.

Adattamento a diversi tipi di gas

É possible adattare l'apparecchio a un tipo di gas diverso da quello per il quale è predisistosto (indicato sull'etichetta di taratura sul coperchio).

Adattamento del piano cottura

Sostituzione degli ugelli dei brucitori del piano: 1. togliere le griglie e sfilare i brucitori dalle loro sedi;

1. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm (vedi figura), e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella Caratteristica bruciatori e ugelli);

2. rimettere in posizione

tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

Regolazione del minimo dei brucitori del piano:

1. portare il rubinetto sulla posizione di minimo;
2. togliere la manopola e agire sulla vite di regolazione posta all'interno o di bianco all'astina del rubinetto fino a ottenere una piccola fiamma regolare.

! Nel caso di gas naturale, la vite di regolazione dovra essere svitata in senso antiorario;
3. verificare che, ruotando rapidamente il rubinetto alla posizione di massimo a quale di minimo, non si abbiano spegnimenti del bruciatore.
Ibrucitori del piano non necessitano di regolazione dell'aria primaria.
! Dop la regolazione con un gas diverso da quello di collaudo, sostuire la vecchia etichetta di taratura con quella corrispondente al nuovo gas, reperibile presso i Centri Assistenza Tecnica Autorizzata.
! Qualora la pressione del gas sia diversa (o variabile) da quella prevista, è necessario installare sulla tubazione d'ingresso un regolatore di pressione, secondo le norme EN 88-1 e EN88-2 in vigore per i "regolatori per gas canalizzati".

DATI TECHNICI

Dimensioni Forno HxLxP	32x43,5x40 cm
Volume	lt. 56
Tensione e frequenza di alimentazione	vedi targhetta caratteristiche
Brucatori	adattabili a tutti i tipi di gas indiciati nella targhetta caratteristiche.
ENERGY LABEL	Direttiva 2002/40/CE sull'etichetta dei forni elettrici. Norma EN 50304 Consumo energia convenzione Naturale - funzione di riscaldamento: Tradizione; Consumo energia dichiarazione Classse convenzione Forzata - funzione di riscaldamento: Pasticceria.
CE	Questa apparecchiatura è conforme alle seguenti Direttable Comunitarie: - 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibleità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2009/142/CEE del 30/11/09 (Gas) e successive modificazioni. - 2002/96/CE e successive modificazioni.

Tabella caratteristiche bruciatori e ugelli

Tabella 1				Gas liquido			Gas naturale
Bruciatore Diametro	(mm)	Potenza termica kW (H.s.*)	Ridotta	By-pass 1/100 (mm)	Ugello 1/100 (mm)	Portata * g/h G30Nominale (gth)	Ugello 1/100 (gth)	Portata * l/h G20
C. Rapido	100	3.00	0.70	40	86	218	214	116
B. Semirapido	75	1.65	0.40	30	64	120	118	96
A. Ausiliario	55	1.00	0.40	30	50	73	71	71
D. Tripla Corona	130	3.25	1.30	57	91	236	232	124
Pressioni di alimentazione	Nominale (mbar) Minima (mbar) Massima (mbar)					28-30 20 35	37 25 45

• A 15°C e 1013 mbar-gas secco
  ** Propano P.C.S. = 50.37 MJ/Kg
  ** Butano P.C.S. = 49.47 MJ/Kg
  Naturale P.C.S. = 37.78 MJ/m

Descrizione dell'apparecchio

IT

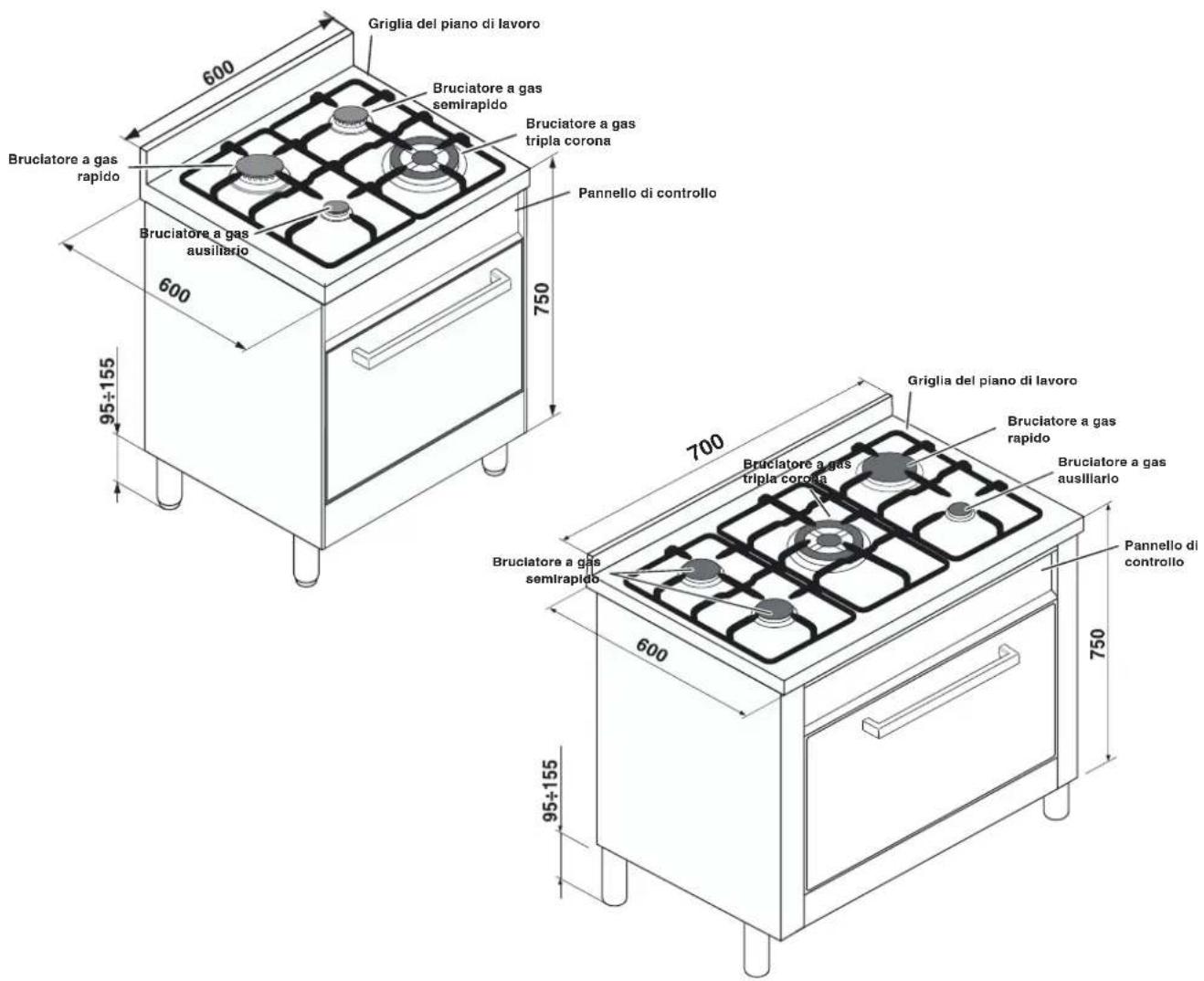

Vista d'insieme

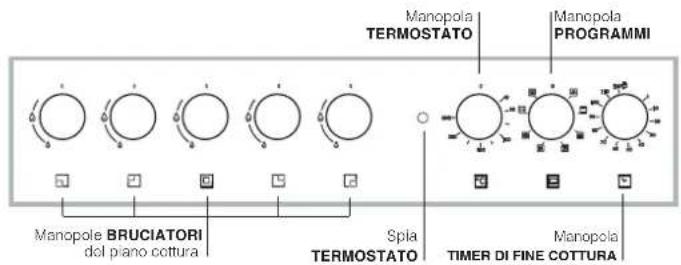

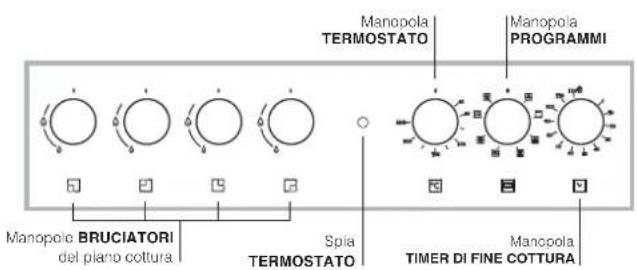

Pannello di controllo

Uso del piano cottura

Accensione dei brucitori

In corrispondenza di agli manopola BRUCIATORE è indicato con un cerchietto pieno il bruciatore associato.

Per accendere un bruciatore del piano cottura:

1. avvicinare al bruciatore una fiamma o un ascendigas;
2. premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul symbolo di fiamma massima 6.
3. regolare la potenza della fiamma desiderata, ruotando in senso antiorario la manopola BRUCIATORE: sul minimo , sul massimo o su una posizione intermedia.

Se l'apparecchio è dotato di accensione elettronica* (vedi figura) è sufficiente premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIatore sul symbolo di fiamma massima, fino ad accensione avvenuta.

Può accadere che il bruciatore si spenga al momento del rilascio della manopola. In quello caso, ripetere l'opération tenendo premuta la manopola più a lungo.

! In caso di estinzione occidentale delle fiamme, spegnere il bruciatore e espettare almeno 1 minuto prima di ritentare l'accensione.

Se l'apparecchio è dotato di dispositivo di sicurezza* per assenza di fiamma, tenere premuta la manopola BRUCIATORE circa 2-3 secondi per mantenere accesa la fiamma e per attivare il dispositivo.

Per spagnere il bruciatore ruotare la manopola forn all'arresto

Consigli pratici per l'uso dei brucitori

Per un miglior rendimento dei bruciatori e un consumo minimo di gas occorre usare recipienti a fondo piatto, provvisti di coperchio e proportonzioni al bruciatore:

Bruciatore	Ø Diametro recipienti (cm)
Rapido (R)	24 - 26
Semi Rapido (S)	16 - 20
Ausiliario (A)	10 - 14
Tripla Corona (TC)	24 - 26

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

Evitare che le pentole fuoriescano dai bordi del piano durante l'uso.

! Sui modelli dotati di griglietta di riduzione, quest'ultima dovr'aessereutilizzata solo per il bruciatore ausiliario, quando si utilizzato dei recipienti di diametro inferiore a 12cm

ATTENZIONE! Il coperchio in vetro più frantumarsi se viene riscaldato. Spagnere tutti i brucitori o le eventuali piastre elettriche prima di chiuderlo. Solo per modelli con coperchio vetro.

Uso delorno

! Prima dell'uso, togliere tassativamente le pellicole in plastica poste ai lati dell'apparecchio
! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, après la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.
2. Scegliere la temperatura ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).
3. La spia TERMOSTATO accesa indica la fase di riscaldamento fino alla temperatura impostata.
4. Durante la cottura è sempre possible:

5. modificare il programma di cottura agenda sulla manopola PROGRAMMI;

6. modificare la temperatura agenda sulla manopola TERMOSTATO;

7. interrompere la cottura riportando la manopola PROGRAMMI in posizione "0".

! Non appoggiare mai oggetti sul fondo del forn operché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Spia TERMOSTATO

La sua accensione segnala che ilorno sta producendo calore. Si spegne quando all'interno viene raggiunta la temperatura selezionata. A quello punto la spia si accende e si spegne alternatively,indicando che il termostato è in funzione e mantiene costante la temperatura.

Luce del forno

Si accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura.

Ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d'aria che esce tra il pannello di controllo e la porta del forno.

! A fine cottura la ventola rimane attiva finché il forn o non è sufficientemente freddo.

Utilizzare il timer di fine cottura

1. Occorre anzitutto caricare la suoneria, ruotando la manopola TIMER DI FINE COTTURA di un giro quasi completto in senso orario.
2. Tornado indietro in senso antiorario, impostare il tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER DI FINE COTTURA con il riferimento fisso sul pannello di controllo.
3. A tempo scaduto emette un segnale acustico e spegne il forno.
4. Quando il forno è spento il timer di fine cottura,.
   puo essere usato come un normale contaminuti.

! Perutilizzare il fornoinfunzionamento manuale, escludendo cieo il timer di fine cottura,occorre ruotare la manopola TIMER DI FINE COTTURA fino al simbolo

Programmi di cottura

! Per tutti i programmi è impostabile una temperatura tra 50^ e MAX, tranne:

• GRILL (si consiglia di impostare solo su MAX);
• GRATIN (si consiglia di non superare la temperatura di 200^ ).

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con但这a cottura tradizionale è meglio utilizzato un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperature.

Programma FORNO PASTICCERIA

Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all'interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione) e preparazioni "mignon" su tre ripiani contemporaneamente.

Programma FAST COOKING

Si attivano gli elementi riscaldanti ed entra in funzione la ventola offrendo un calore costante e uniforme. Il programma non necessita di preriscaldamento. Questo programma è particolaremente indicato per cotture veloci di cibi preconfezionati (surgelati o precotti). I risultati migliorari si ottengono utilizzato un solo ripiano.

Programma MULTICOTTURA

Si attivano tutti gli elementi riscaldanti (superiore, inferiore e circolare) ed entra in funzione la ventola. Poiché il calore è costante in tutto ilorno, l'aria cuoce e rosola il cibo in modo uniforme. É possibile utilizzato fino a un massimo di due ripiani contemporaneamente.

Programma FORNO PIZZAFORNO PIZZA

Si attivano gli elementi riscaldanti inferiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno, con un forte apporto di calorie in prevalenza dal basso. Nel caso si utilizi più di un ripiano alla volta, è necessario camiarli di posizione tra loro a metà cottura.

Programma GRILL

Si attiva la parte centrale dell'elemento riscaldante superiore. La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un'alta temperatura superficiale (bistecche di vitello e di manzo, filetto, entrecote). É un programma dai consumi contentuti, ideale per grigliare piatti di ridotte dimensioni. Posizione are il cibo al centro della griglia, poché negli angoli non viene cotto.

Programma GRATINGRATIN

Si attiva l'elemento riscaldante superiore ed entrano in funzione la ventola. Unisce all'irradiazione termica unidirezionale, la circolazione forzata dell'aria all'interno delorno. Ciò impedisce la bruciatura superficieale degli alimenti augmentando il potere di penetrazione del calore.

! Le cotture GRILL e GRATIN debbono essere effettuate a porta chiusa.

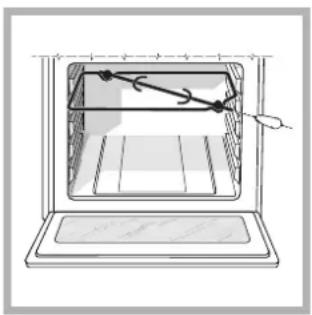

Il girarrosto

Per azionare il girarrostoprocedere nel modo seguente:

a) posizionare la leccarda al 1^ ripiano;
b)) insere l'apposto sostegno del girarrosto al 3^ ripiano e posizionare lo spiedo inserendolo,attraverso I'apposto foro, nel girarrostoposizionato nel retro del fornso;
c) azionare il girarosto selezionando con la manopola forno la posizione o

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzato le posizioni dei ripiani 1 e 5: sono investite direttamente dall'aria calda, che potrebbe provocare bruciature sui cibi delicati.
! Nelle cotture BARBECUE e GRATIN, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTICOTTURA

• Utilizzare le posizioni dei ripiani 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto.

BARBECUE

• Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costamente accesa: il suo funzionamento è controllato da un termostato.

FORNOPIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficoltà si ottiene una pizza croccante.
• Nel caso di Puzzle molto farcite è consigliabile inserire la mozzarella a metà cottura.

Tabella cottura inorno

Programmi	Alimenti	Peso(Kg)	Posizione dei ripiani	Preriscaldamento(minuti)	Temperatura consigliata(°C)	Durata cottura(minuti)
FornoTradizionale	Anatra	1	3	15	200	65-75
	Arrostodi vitello o manzo	1	3	15	200	70-75
	Arrostodi maiale	1	3	15	200	70-80
	Biscotti (di frolla)	-	3	15	180	15-20
	Crostate	1	3	15	180	30-35
FornoPasticceria	Crostate	0,5	3	15	180	20-30
	Torta di frutta	1	2 o 3	15	180	40-45
	Plum-cake	0,7	3	15	180	40-50
	Cake piccoli su 2 ripiani	0,5	3	15	160	25-30
	Pan di spagna	1,2	2 e 4	15	200	30-35
	Bignè su 3 ripiani	0,6	2 e 4	15	190	20-25
	Biscotti su 3 ripiani	0,4	2 e 4	15	210	15-20
	Crèpes farcite	0,7	1 e 3 e 5	15	180	20-25
	Meringhe su 3 ripiani	0,7	1 e 3 e 5	15	180	20-25
	Salatini di sfoglia al formaggio	0,5	1 e 3 e 5	15	90	180
Fast cooking	Surgelati
	Pizza	0,3	2	-	250	12
	Misto zucchini e gamberi in pastella	0,4	2	-	200	20
	Torta rustica di spinaci	0,5	2	-	220	30-35
	Panzerotti	0,3	2	-	200	25
	Lasagne	0,5	2	-	200	35
	Panetti dorati	0,4	2	-	180	25-30
	Bocconcini di pollo	0,4	2	-	220	15-20
	Precotti
	Ali di pollo dorate	0,4	2	-	200	20-25
	Cibi Freschi
	Biscotti (di frolla)	0,3	2	-	200	15-18
	Plum-cake	0,6	2	-	180	45
	Salatini di sfoglia al formaggio	0,2	2	-	210	10-12
Multicottura	Pizza (su 2 ripiani)	1	2 e 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Agnello	1	2	10	180	40-45
	Pollo arrosto + patate	1+1	2 e 4	15	200	60-70
	Sgombro	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Bignè su 2 ripiani	0,5	2 e 4	10	190	20-25
	Biscotti su 2 ripiani	0,5	2 e 4	10	180	10-15
	Pan di spagna (su 1 ripiano)	0,5	2	10	170	15-20
	Pan di spagna (su 2 ripiano)	1	2 e 4	10	170	20-25
	Torte salute	1,5	3	15	200	25-30
Forno Pizza	Pizza	0,5	3	15	220	15-20
	Arrostodi vitello o manzo	1	2	10	220	25-30
	Focacce	1	2 o 3	10	180	60-70
Grill	Sogliole e seppie	0,7	4	-	Max	10-12
	Spiedini di calamari e gamberi	0,6	4	-	Max	8-10
	Seppie	0,6	4	-	Max	10-15
	Filetto di merluzzo	0,8	4	-	Max	10-15
	Verdure alla griglia	0,4	3 o 4	-	Max	15-20
	Bistecca di vitello	0,8	4	-	Max	15-20
	Salsicce	0,6	4	-	Max	15-20
	Hamburger	0,6	4	-	Max	10-12
	Sgombrì	1	4	-	Max	15-20
	Toast (o pane tostato)	4 e 6	4	-	Max	3-5
	Con girarporto (ove presente)
	Vitello allo spiedo	1,0	-	5	Max	80-90
	Pollo allo spiedo	1,5	-	5	Max	70-80
	Agnello allo spiedo	1,0	-	5	Max	70-80
Gratin	Pollo alla griglia	1,5	2	10	200	55-60
	Seppie	1,5	2	10	200	30-35
	Con girarporto (ove presente)
	Vitello allo spiedo	1,5	2	5	200	70-80
	Agnello allo spiedo	1,5	2	5	200	70-80
	Pollo (allo spiedo) + patate (sulla leccarda)	1,5	2	5	200	70-75

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
  Non toccare la macchina a piedi nudi o con le mani o con i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Il libero righuarda un appearecchio di classe 1 (isolato) o classe 2 - sottoclasse 1 (incassato tra due mobili).
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde dell'apparecchio.
  Non ostruire le aperture di ventilazione e di smaltimento di calorie.
  Utilizzare sempre guanti da forno per insertire o estrarre recipienti.
  Nonutilizzare liquidi infiammabili (alcol, benzina, ecc.) in prossimita dell'apparecchio quando esso e in uso.
• Quando l'apparecchio non è utilizzato, assicurarsi sempre che le manopole siano nella posizione.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
  Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza.
  Non appoggiare oggetti pesanti sulla porta del forno aperta.

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsablee della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

• Evitare che i bambini giochino con l'apparecchio.
• Se la cucinaiene posta su di un piedistallo, prendere adeguati accorgimenti affinché l'apparecchio non scivoli dal piedistallo stesso.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il symbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispectare l'ambiente

• Azionando il forn o negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di pianificazione dei programmi, in particolar modo la "cottura ritardata" (vedi Programmi) e la "pulizia automatica ritardata" (vedi Manutenzione e cura), permettono di organizzarsi in tal senso.
• Si raccomanda di effettuare sempre le cotture al GRILL e GRATIN a porta chiusa: sia per ottenerile��iori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo cheaderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Sciacquare abbondamente e asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• Le griglie, i cappellotti, le corone spartifiamma e i bruciatori del piano cottura sono estraibili per facilitare la pulizia; lavarli in acqua calda e detersivo non abrasivo, avendo cura di togliere agli incrostazione e attendere che siano perfettamente asciutti.
• Pulire frequentlymente la parte terminale dei dispositivi di sicurezza per assenza di fiamma.
• L'interno del forno va pulito preferibilmente agli volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
• Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che possono graffiare la superficie e causare la frantumazione del vetro.
• Gli accessori possono essere lavati come normali stoviglie,anche in lavastoviglie.
  ! Evitare di chiudere il coperchio quando i bruciatori sono accesi o sono ancora caldi.

Controllare le guarnizioni delorno

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza Autorizzato più vicino. É consigliabile non usare il forno fino all'avvenuta riparazione.

Manutenzione rubinetti gas

Con il tempo cui verificarsi il caso di un rubinetto che si blocchi o presenti difficultà nella rotazione, pertanto sare necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve assere effettuata da unQuesta oper teonloo autorizzato dal costruttore.technloo autorizzato dal co

Sostituire la lampadina di illuminazione del forno

1. Dopo aver disinserito il forno alla rete elettrica, togliere il coperchio in vetro del portalampada (vedi figura).
2. Svitare la lampadina e sostituirla con una analoga: tensione 230V, potenza 25 W,

attacco E 14.

1. Rimontare il coperchio e ricollegare il forno alla rete elettrica.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di series (S/N)

Queste ultime informazioni si trovano sulla targhetto caratteristiche posta sull'appareccchio

Assistenza attiva 7 giorni su 7

199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completeness per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato piu vicino al luogo da cui si chiama.

E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

GB

Italiano, 1

English, 14

Francais, 26

!Esta operacao deve ser efectuada por umEsta operacao deva tecnico autorizzato nel fabricante.tecnico autorizzato nel fal

Assistência Tecnica
