MANUALE UTENTE LSF 935 X EUHA HOTPOINT ARISTON

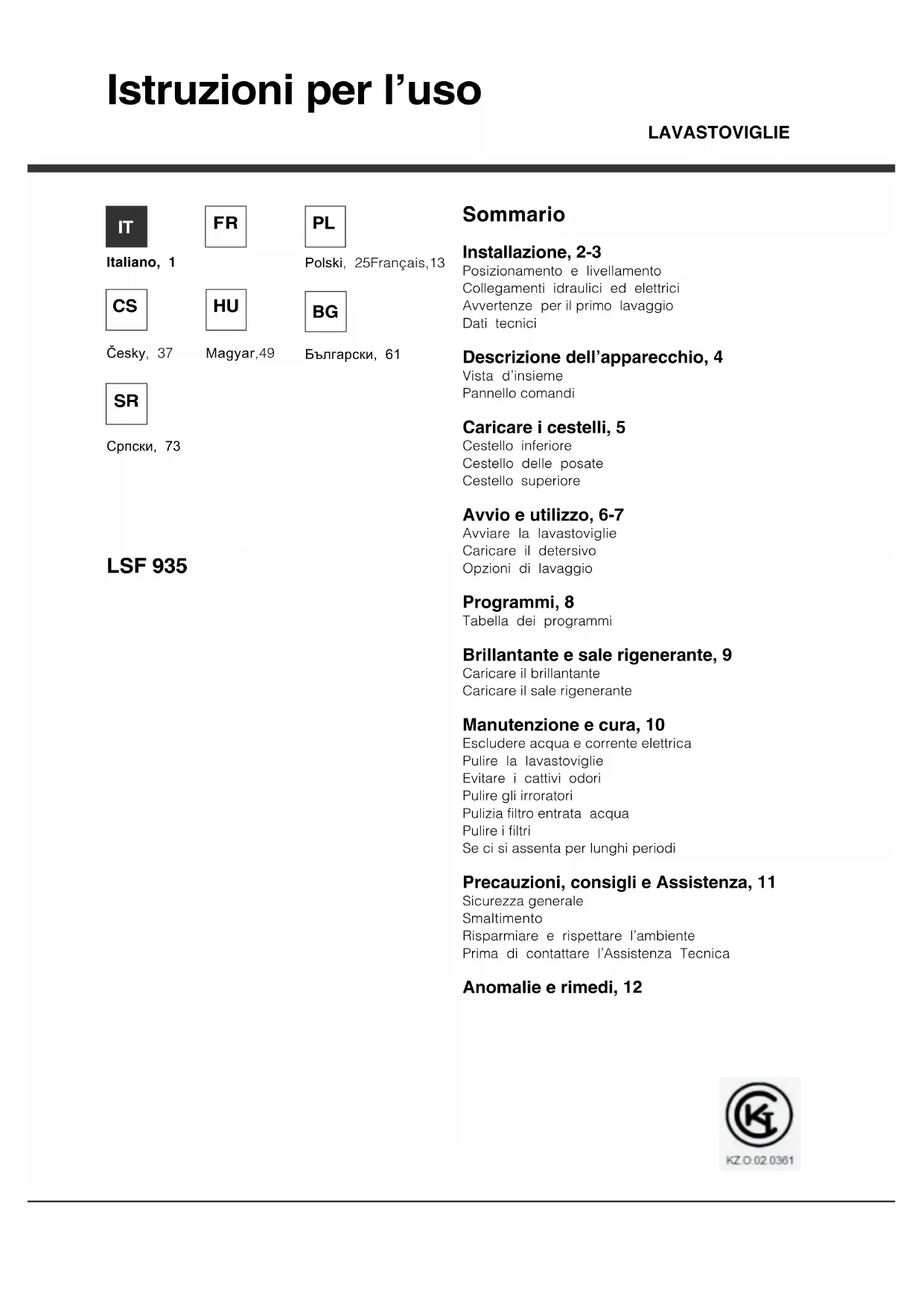

Istruzioni per luso LAVASTOVIGLIE Sommario Installazione, 2-3 Posizionamento e livellamento Collegamenti idraulici ed elettrici Avvertenze per il primo lavaggio Dati tecnici Descrizione dellapparecchio, 4 Vista dinsieme Pannello comandi Caricare i cestelli, 5 Cestello inferiore Cestello delle posate Cestello superiore Avvio e utilizzo, 6-7 Avviare la lavastoviglie Caricare il detersivo Opzioni di lavaggio Programmi, 8 Tabella dei programmi Brillantante e sale rigenerante, 9 Caricare il brillantante Caricare il sale rigenerante Manutenzione e cura, 10 Escludere acqua e corrente elettrica Pulire la lavastoviglie Evitare i cattivi odori Pulire gli irroratori Pulizia filtro entrata acqua Pulire i filtri Se ci si assenta per lunghi periodi Precauzioni, consigli e Assistenza, 11 Sicurezza generale Smaltimento Risparmiare e rispettare lambiente Prima di contattare lAssistenza Tecnica Anomalie e rimedi, 12 LSF 935 Italiano, 1 Polski, 25Français,13

Installazione È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio. Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. In caso di trasloco tenere lapparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore. Questo apparecchio è progettato per l'uso domestico o per applicazioni simili, ad esempio: - aree adibite a cucina per il personale in negozi, uffici ed altri ambienti di lavoro; - case coloniche; - utilizzo da parte di clienti in hotel, motel ed altri ambienti di tipo residenziale; - bed and breakfast. Posizionamento e livellamento

1. Disimballare lapparecchio e controllare che

non abbia subìto danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.

2. Sistemare la lavastoviglie facendo aderire i fianchi o

lo schienale ai mobili adiacenti o alla parete. Lapparecchio può anche essere incassato sotto a un piano di lavoro continuo

• (vedi foglio di Montaggio).

3. Posizionare la lavastoviglie su un pavimento piano e

rigido. Compensare le irregolarità svitando o avvitando i piedini anteriori finché lapparecchio non sia orizzontale. Un accurato livellamento dà stabilità ed evita vibrazioni, rumori e spostamenti.

4. Per regolare laltezza del piedino posteriore, agire

sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale apertura 8 mm., girando in senso orario per aumentare laltezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione) Collegamenti idraulici ed elettrici Ladattamento degli impianti elettrici e idraulici per linstallazione deve essere eseguito solo da personale qualificato. La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica. Lapparecchio deve essere collegato alla rete di distribuzione dellacqua utilizzando tubi nuovi. Non riutilizzare i vecchi tubi. I tubi di carico e di scarico dellacqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire una migliore installazione. Collegamento del tubo di carico dellacqua A una presa dacqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere lacqua finché non sia limpida affinché le eventuali impurità non intasino lapparecchio. A una presa dacqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie può essere alimentata con acqua calda di rete purché non superi la temperatura di 60°C. Avvitare il tubo al rubinetto come descritto per la presa dacqua fredda. Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato (vedi Assistenza). La pressione dellacqua deve essere compresa nei valori riportati dalla tabella Dati tecnici (vedi a lato). Fare attenzione che nel tubo non ci siano né pieghe né strozzature. Collegamento del tubo di scarico dellacqua collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico con diametro minimo di 4 cm. Il tubo di scarico deve essere ad unaltezza compresa tra 40 e 80 cm. dal pavimento o piano dappoggio della lavastoviglie (A). Prima di collegare il tubo di scarico dellacqua al sifone del lavandino, rimuovere il tappo di plastica (B).

• Presente solo su alcuni modelli.16

• Presente solo su alcuni modelli. Collegamento elettrico Prima di inserire la spina nella presa della corrente, accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche sulla controporta (vedi capitolo Descrizione della lavastoviglie); la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche sulla controporta; la presa sia compatibile con la spina dellapparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe o prese multiple. Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilmente raggiungibili. Il cavo non deve subire piegature o compressioni. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenire ogni rischio. (Vedi Assistenza) LAzienda declina ogni responsabilità qualora queste norme non vengano rispettate. Sicurezza antiallagamento Per garantire che non si generino allagamenti, la lavastoviglie: - è dotata di un sistema che interrompe lingresso dellacqua nel caso di anomalie o di perdite dallinterno. Alcuni modelli sono dotati di un dispositivo supplementare di sicurezza New Acqua Stop *, che garantisce lantiallagamento anche in caso di rottura del tubo di alimentazione. ATTENZIONE: TENSIONE PERICOLOSA! Il tubo di carico dellacqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione. Striscia anticondensa* Dopo aver incassato la lavastoviglie aprire la porta e incollare la striscia adesiva trasparente sotto al ripiano in legno per proteggerlo dalla eventuale condensa. Avvertenze per il primo lavaggio Dopo linstallazione, immediatamente prima del primo lavaggio, riempire completamente dacqua il serbatoio del sale e solo dopo aggiungere circa 1 Kg di sale (vedi capitolo Brillantante e sale rigenerante): è normale che lacqua trabocchi. Selezionare il grado di durezza dellacqua (vedi Tabella Durezza, capitolo Brillantante e sale rigenerante). Dopo il caricamento del sale la spia MANCANZA SALE

• si spegne. Il mancato riempimento del contenitore del sale, può provocare il danneggiamento del dolcificatore dellacqua e dellelemento riscaldante. Dati Tecnici Dimensioni Larghezza cm. 45 Altezza cm. 85 Profondità cm. 60 Capacità 10 coperti standard Pressione acqua alimentazione 0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi Tensione di alimentazione vedi targhetta caratteristiche Potenza totale assorbita vedi targhetta caratteristiche Fusibile vedi targhetta caratteristiche Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/EC (Bassa Tensione) -2004/108/EC (Compatibilità Elettromagnetica) -2005/32/EC (Comm. Reg. 1275/2008) (Ecodesign) -97/17/EC (Etichettatura) -2002/96/EC (Smaltimento)4

Vista dinsieme Descrizione dellapparecchio

1. Cestello superiore

2. Irroratore superiore

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

11. Targhetta caratteristiche

*** Solo sui modelli ad incasso totale

• Presente solo su alcuni modelli. Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. Pannello comandi Display TastoOn-Off/ResetTasto PastiglieMultifunzioneTasto SelezioneProgrammaTasto AvvioRitardatoTasto MezzoCaricoDisplayTasto e SpiaAvvio/Pausa Spia Mancanza Brillantante Spia Mancanza Sale Spia Avvio ritardato Spia Mezzo CaricoSpia AsciugaturaSpia LavaggioIndicatore luminosotempo residuoNumero programma Spia Pastiglie Multifunzione16

• Presente solo in alcuni modelli. ** Variabili per numero e posizione. Prima di caricare i cesti, eliminare dalle stoviglie iresidui di cibo e vuotare bicchieri e coppe dei liquidirimasti.Sistemare le stoviglie in modo che siano ben ferme e non siribaltino.Dopo aver caricato, controllare che gli irroratori ruotinoliberamente. Cesto inferiore Il cesto inferiore può contenere pentole, coperchi, piatti,insalatiere, posate ecc..secondo gli Esempi di caricamento.Piatti e coperchi grandi vanno sistemati di preferenza ai latidel cesto, facendo attenzione a non bloccare la rotazionedellirroratore superiore.Alcuni modelli di lavastoviglie,dispongono di settorireclinabili *, gli stessi si possono usare in posizione verticaleper la sistemazione dei piatti oppure inposizione orizzontaleper sistemare pentole e insalatiere. Cestino delle posate Il cestino delle posate può essere di tipo diverso a seconda deimodelli di lavastoviglie.Il cestino delle posate deve essere posizionato frontalmentesul cesto inferiore, facendolo scorrere tra gli inserti fissi, o sulcesto superiore, soluzione indicata quando si esegue unlavaggio a mezzo carico (sui mod. provvisti di tale opzione).- E munito di ribaltinescorrevoli che consento-no una sistemazioneottimale delle posate. I coltelli e gli utensili con punte taglienti devono esseresistemati nel cestino delle posate con le punte rivolte verso ilbasso o sistemati sulle ribaltine del cesto superiore in posizioneorizzontale. Esempi di posizionamento dei cestini posate Cesto superiore Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da tè ecaffè, piattini, insalatiere basse, padelle, pentole basse pocosporche, secondo gli Esempi di caricamento. Tazze e tazzine, coltelli lunghi e acuminati, posate di servizio:posizionarli sulle ribaltine

Ribaltine ad inclinazione variabile* - Linclinazione consente di acquistare maggiore spazio nelcesto superiore, di posizionare calici con steli di lunghezzadiversa e di migliorare le prestazioni di asciugatura. Inclinazione A Inclinazione B Inclinazione C - Sollevare la ribaltina, farla scorrere leggermente e posizionarlanell inclinazione desiderata. Regolare laltezza del cesto superiore Per agevolare la sistemazione delle stoviglie, è possibile sistemareil cesto superiore in posizione alta o bassa.E preferibile regolare laltezza del cesto superiore aCESTO VUOTO.Non sollevare o abbassare MAI il cesto su un solo lato.Aprire i fermi delle guide del cesto adestra e a sinistra ed estrarre il cesto;sistemarlo in alto o in basso, farloscivolare lungo le guide fino a far entrareanche le rotelle anteriori e chiudere i fermi(vedi figura).Se il cesto è dotato di maniglie DualSpace

• (vedi figura), estrarre il cesto superiore a fine corsa, impugnare lemaniglie ai lati del cesto e muovere versolalto o verso il basso; lasciare ricadere ilcesto accompagnandolo. Esempi di caricamento cesto superiore Esempi di caricamento cesto inferiore Stoviglie non adatte al lavaggio in lavastoviglie Oggetti di legno, con impugnatura in legnoo in corno o con parti incollate. Oggetti di alluminio, rame, ottone, peltro o stagno. Stoviglie di plastica non termoresistente. Porcellane antiche o dipinte a mano. Argenteria antica. Largenteria non antica può invece esserelavata con un programma delicato e accertandosi che non sia acontatto con altri metalli.Si consiglia lutilizzo di stoviglie idonee al lavaggio inlavastoviglie.6

• Presente solo su alcuni modelli. Avviare la lavastoviglie

1. Aprire il rubinetto dellacqua.

2. Premere il tasto ON-OFF: tutte le spie presenti sul

pannello comandi si illuminano per alcuni secondi.

3. Aprire la porta e dosare il detersivo (vedi sotto).

4. Caricare i cestelli (vedi Caricare i cestelli) e chiudere

5. Selezionare il programma, in base alle stoviglie e al

loro grado di sporco (vedi tabella dei programmi) premendo il tasto P.

6. Selezionare le opzioni di lavaggio

7. Avviare premendo il tasto Avvio/Pausa (luce fissa): un

lungo bip avvisa dellinizio del programma, si illumina la spia del lavaggio e viene visualizzato sul display il numero del programma e il tempo residuo alla fine del ciclo.

8. Alla fine due bip brevi e uno lungo segnalano la fine del

programma, il tasto Avvio/Pausa si spegne e sul displaycompare la parola END. Spegnere lapparecchio premendo il tasto ON-OFF, chiudere il rubinetto dellacqua e staccare la spina dalla presa di corrente.

9. Aspettare alcuni minuti prima di togliere le stoviglie,

per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore. - Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzo, la macchina si spegne automaticamente. PROGRAMMI AUTO*:questo modello di lavastoviglie è dotato di un particolare sensore che può valutare il grado di sporco e impostare il lavaggio più efficiente ed economico. La durata dei programmi auto potrà variare per lntervento del sensore. Modificare un programma in corso Se si è selezionato un programma sbagliato è possibile modificarlo, purché appena iniziato: a lavaggio avviato, per cambiare ciclo di lavaggio spegnere la macchina con una pressione prolungata del tasto ON/OFF/Reset, riaccenderla con lo stesso tasto e selezionare nuovamente programma e opzioni desiderati. Aggiungere altre stoviglie Premere il tasto Avvio/Pausa, (la luce del tasto pulsa) Aprire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Premere il tasto Avvio/ Pausa (luce fissa): il ciclo riprende. Premendo il tasto Avvio/Pausa per mettere in pausa la macchina, si interrompe sia il programma sia lAvvio Ritardato se impostato. In questa fase non si può cambiare il programma. Interruzioni accidentali Se durante il lavaggio si apre la porta o si verifica uninterruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce. Caricare il detersivo Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina lambiente. Utilizzare solo detersivo per lavastoviglie. NON UTILIZZARE detergenti per lavaggio a mano. Un utilizzo eccessivo di detersivo può lasciare residui di schiuma a fine ciclo. Lutilizzo delle pastiglie è consigliato solo nei modelli dove è presente lopzione PASTIGLIE MULTIFUNZIONE. Le migliori prestazioni di lavaggio ed asciugatura, si ottengono solo con lutilizzo di detersivo in polvere, brillantante liquido e sale. vaschetta A: Detersivo per lavaggiovaschetta B: Detersivo per prelavaggio1. Aprire il coperchio C premendo ilpulsante D.2. Dosare il detersivo consultandola Tabella dei programmi: in polvere: vaschette A e B. pastiglie: quando il programmane richiede 1, metterla nellavaschetta A e chiudere ilcoperchio; quando ne richiede 2,mettere la seconda sul fondo della vasca.3. Eliminare i residui di detersivo dai bordi della vaschetta echiudere il coperchio fino allo scatto.16

Opzioni di lavaggio Le OPZIONI possono essere impostate, modificate o azzerate solo dopo aver scelto il programma di lavaggio e prima di aver premuto il tasto Avvio/Pausa. Possono essere selezionate solo le opzioni compatibili al tipo di programma scelto. Se unopzione non è compatibile con il programma selezionato, (vedi tabella programmi) il led relativo lampeggia velocemente 3 volte. Se viene selezionata unopzione incompatibile con unopzione o un programma di lavaggio precedentemente impostati, lopzione non compatibile lampeggia 3 volte e si spegne, mentre rimane accesa lultima impostazione scelta. Per deselezionare unopzione erroneamente impostata, premere di nuovo sul tasto corrispondente. Mezzo carico Se le stoviglie sono poche, si può effettuare il mezzo carico risparmiando acqua, energia e detersivo. Selezionare il programma, premere il tasto MEZZO CARICO: la spia si illumina. Unulteriore pressione del tasto MEZZO CARICO deseleziona lopzione. Ricordarsi di dimezzare la quantità di detersivo. E preferibile utilizzare detersivo in polvere. Questa opzione non è disponibile con il programma: Speed, Short Time e Good Night. Partenza ritardata È possibile posticipare da 1 a 24 ore lavvio del programma:

1. Dopo aver selezionato il programma di lavaggio

desiderato ed altre eventuali opzioni, premere il tasto PARTENZA RITARDATA: la relativa spia si illumina. Con il medesimo tasto selezionare quando si desidera far iniziare il ciclo di lavaggio (da 1 a 24 ore).

2. Confermare la scelta con il tasto Avvio/Pausa ed avrà

inizio il conto alla rovescia, il ritardo selezionato viene visualizzato ed il tasto Avvio/Pausa smette di pulsare (luce fissa).

3. A tempo scaduto si sente un bip lungo, la spia della

PARTENZA RITARDATA si spegne, e il programma si avvia. Per deselezionare la PARTENZA RITARDATA, premere il tasto PARTENZA RITARDATA fino alla visualizzazione di OFF. Non è possibile impostare lAvvio Ritardato a ciclo avviato.

• Presente solo su alcuni modelli. Pastiglie Multifunzione (Tabs) Con questa opzione viene ottimizzato il risultato di lavaggio ed asciugatura. Quando si usano le pastiglie multifunzione premere il tasto PASTIGLIE MULTIFUNZIONE, la relativa spia si illumina. Lopzione Pastiglie Multifunzione, comporta lallungamento del programma. L opzione PASTIGLIE MULTIFUNZIONE rimane impostata alle successive accensioni della macchina se non deselezionata. Lutilizzo delle pastiglie è consigliato solo dove è presente lopzione PASTIGLIE MULTIFUNZIONE. Questa opzione è sconsigliata con i programmi che non prevedono luso delle pastiglie multifunzione (vedi tabella delle opzioni ). A B C Tabella Opzioni Partenza Ritardata

Pastiglie multifunzione

Programmi Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto lacqua, ridurre sensibilmente la dose del detersivo. Note: le migliori prestazioni dei programmi Speed 25, si ottengono preferibilmente rispettando il numero di coperti specificati. Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor consumo di energia ed in più è rispettoso con lambiente. Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta allindirizzo: ASSISTENZA_EN_LVS@indesitcompany.com Per facilitare il dosaggio del detersivo è bene sapere che: 1 cucchiaio da cucina = 15 gr. di polvere = 15 ml di liquido circa - 1 cucchiaino da cucina = 5 gr. di polvere = 5 ml di liquido circa Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. Detersivo (A) = vaschetta A (B) = vaschetta B Indicazioni per la scelta dei programmi Programma polvere liquido pastiglie Programmi che prevedono l’asciugatura Opzioni Durata del programma (tolleranza ±10%) Hrs. Min. Stoviglie e pentole molto sporche (da non usare per pezzi delicati). 1. Super Wash

A-B-C 1:50’ Lavaggio preliminare in attesa di completare il carico al pasto successivo. 3. Ammollo

A-B-C 2:35’ Ciclo economico e veloce da utilizzare per stoviglie poco sporche, subito dopo l'uso. (2 piatti +2 bicchieri + 4 posate + 1 pentola + 1 padellino) 5. Rapido 21 g (A) 21 ml (A) 1 (A)

A-C 0:25’ Ciclo economico e veloce per stoviglie delicate, più sensibili alle alte temperature, subito dopo l'uso. (calici cesto superiore + piatti delicati cesto inferiore). 6. Cristalli 25 g (A) 25 ml (A) 1 (A)

A-B-C 1:30’ Ciclo di lavaggio e asciugatura veloce, adatto a stoviglie e pentole normalmente sporche. 7. Short Time 21 g (A) 4 g (B) 21 ml (A) 4 ml (B)

A-C 1:20’ Pentole estremamente sporche o con residui di cibo essiccato.

A–B–C 2:35' Garantisce ottime prestazioni, ridotti consumi e silenziosità. Adatto all’utilizzo notturno. 9. Good Night 21 g (A) 4 g (B) 21 ml (A) 4 ml (B)

Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano. Seguire le indicazioni riportate sulla confezione. Se si usa un prodotto multifunzione, non è necessarioaggiungere brillantante, si consiglia invece di aggiungeresale, specie se lacqua è dura o molto dura. Seguire leindicazioni riportate sulla confezione. Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE

• e MANCANZA BRILLANTANTE

• rimangano accese. Caricare il brillantante Il brillantante facilita lasciugatura delle stoviglie facendoscivolare lacqua dalla superficie, così che non rimanganostriature o macchie.Il serbatoio del brillantante va riempito: quando sul pannello/display si accende la spia MANCANZABRILLANTANTE 1. Aprire il serbatoio ruotando iltappo (G) in senso antiorario.2. Versare il brillantante evitandoche fuoriesca. Se accade, puliresubito con un panno asciutto.3. Riavvitare il tappo.Non versare MAI il brillantantedirettamente allinterno dellavasca. Regolare la dose di brillantante Se non si è soddisfatti del risultato dellasciugatura, è possibileregolare la dose di brillantante. Con un cacciavite girare ilregolatore (F) scegliendo tra 6 posizioni (la regolazione difabbrica è sul 4): se sulle stoviglie ci sono striature, girare verso i numeribassi (1-3). se ci sono gocce dacqua o macchie di calcare girareverso i numeri alti (4-6). Impostazione durezza dellacqua Ogni lavastoviglie è corredata di un dolcificatore dellacquache, utilizzando del sale rigenerante specifico per lavastovi-glie, fornisce acqua priva di calcare per il lavaggio dellestoviglie.Questa lavastoviglie, consente una regolazione che riducelinquinamento ed ottimizza le prestazioni di lavaggio infunzione della durezza dellacqua. Il dato è reperibile pressolEnte erogatore dellacqua potabile.- Accendere la macchina premendo il tasto ON/OFF.- Premere il tasto P per alcuni secondi; si sentono due bip brevi, il display visualizza H2O e il numero di regolazione di durezza impostato lampeggia (Il decalcificatore è impostato di fabbrica sul n° 3). Premere il tasto P in successione fino al raggiungimento della durezza desiderata (1-2-3-4-5
• Vedi tabella durezza acqua), fino ad un massimo di 5 livelli.- Per uscire dalla funzione attendere alcuni secondi circa opremere un altro tasto delle opzioni
• o spengenere la macchina con il tasto ON/OFF.Se si utilizzano le pastiglie multifunzione, riempire comunqueil serbatoio del sale.(°dH = durezza in gradi tedeschi - °fH = durezza in gradifrancesi - mmol/l = millimol/litro) Caricare il sale rigenerante Per avere buoni risultati di lavaggio è indispensabile verificareche il serbatoio del sale non sia mai vuoto. Il sale rigeneranteelimina il calcare dallacqua, evitando che si depositi sullestoviglie. Il serbatoio del sale è posto nella parte inferiore dellalavastoviglie (vedi Descrizione) e va riempito: quando il galleggiante verde
• non è visibile osservando il tappo del sale; quando sul pannello/display si accende la spia MANCANZA SALE

1. Estrarre il cesto inferiore e svitare il tappodel serbatoio in senso antiorario.2. Solo per il primo utilizzo: riempire ilserbatoio di acqua fino al bordo.3. Posizionare limbuto

• (vedi figura) e riempire il serbatoio di sale fino al bordo (circa 1 kg); ènormale che trabocchi un po dacqua.4. Togliere limbuto *, eliminare i residui di sale dallimbocco; sciacquare il tappo sotto lacqua corrente prima di avvitarlo,disponendolo a testa in giù e facendo defluire lacqua dallequattro fessure disposte a stella nella parte inferiore del tappo.(tappo con galleggiante verde E consigliabile effettuare questa operazione ad ognicaricamento del sale.Chiudere bene il tappo, affinché nel serbatoio non entridetersivo durante il lavaggio (potrebbe danneggiarsiirrimediabilmente il dolcificatore).Quando si rende necessario, caricare il sale prima di unciclo di lavaggio in modo da eliminare la soluzione salinatraboccata dal contenitore del sale.
• Presente solo su alcuni modelli. Tabella Durezze Acqua °dH °fH mmol/l livello 0 6 0 10 0 1 1 6 11 11 20 1,1 2 2 12 17 21 30 2,1 3 3 17 34 31 60 3,1 6 4 34 50 61 90 6,1 9

Da 0°f a 10°f si consiglia di non utilizzare sale.

con questa impostazione la durata dei cicli può lievemente prolungarsi.10

Manutenzione e cura Escludere acqua e corrente elettrica Chiudere il rubinetto dellacqua dopo ogni lavaggioper eliminare il pericolo di perdite. Staccare la spina dalla presa di corrente quando sipulisce la macchina e durante i lavori dimanutenzione. Pulire la lavastoviglie La superficie esterna e il pannello di controllopossono essere puliti con un panno inumidito conacqua non abrasivo. Non usare solventio abrasivi. La vasca interna può essere pulita da eventualimacchie con un panno imbevuto di acqua e pocoaceto. Evitare i cattivi odori Lasciare sempre socchiusa la porta per evitare ilristagno di umidità. Pulire regolarmente le guarnizioni perimetrali ditenuta della porta e delle vaschette detersivo con unaspugnetta umida. Si eviteranno così ristagni di cibo,principali responsabili del cattivo odore. Pulire gli irroratori Può succedere che residui di cibo si attacchino agliirroratori e ostruiscano i fori da cui esce lacqua: di tantoin tanto è bene controllarli e pulirli con uno spazzolinonon metallico.I due irroratori, sono entrambi smontabili.Per smontare lirroratoresuperiore, occorre svitaregirando in senso antiorario laghiera di plastica.Lirroratoresuperiore, va rimontato con laparte con il maggior numero difori rivolta verso lalto.Lirroratore inferiore si smontatirandolo verso lalto. Pulizia del filtro entrata acqua* Se i tubi dellacqua sono nuovi o sono rimasti per lungotempo inattivi, prima di fare lallacciamento, far scorrerelacqua fino a che diventi limpida e sia priva di impurità.Senza questa precauzione, cè il rischio che il puntodove entra lacqua si intasi, danneggiando lalavastoviglie.

• Presente solo su alcuni modelli.

Periodicamente, pulire il filtro entrata acqua posizionato alluscita del rubinetto. - Chiudere il rubinetto dellacqua. - Svitare lestremità del tubo di carico acqua, togliere il filtro e pulirlo delicatamente sotto un getto di acqua corrente. - Inserire nuovamente il filtro e avvitare il tubo. Pulire i filtri Il gruppo filtrante è formato da tre filtri che puliscono lacqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli. Pulire i filtri con regolarità. La lavastoviglie non deve essere usata senza filtri o con filtro sganciato. Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni sotto riportate:

1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo

2. Estrarre il bicchiere filtro B facendo una leggera pressione

sulle alette laterali (Fig. 2);

3. Sfilare il piatto filtro inox A. (fig. 3).

4. Ispezionare il pozzetto ed eliminare eventuali residui di

cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4). Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie. Se ci si assenta per lunghi periodi Staccare i collegamenti elettrici e chiudere il rubinetto dellacqua. Lasciare socchiusa la porta. Al rientro, fare un lavaggio a vuoto.

Precauzioni, consigli e Assistenza Lapparecchio è stato progettato e costruito inconformità alle norme internazionali di sicurezza. Questeavvertenze sono fornite per ragioni di sicurezza e devonoessere lette attentamente. Sicurezza generale Questo elettrodomestico non può venire usato da persone(bambini compresi) con ridotte capacità fisiche, sensoriali omentali, o mancanza di esperienza e conoscenza, a menoche non venga loro fornita supervisione o istruzioniriguardanti l'uso da una persona responsabile della lorosicurezza. È necessaria la supervisione di un adulto per evitare che ibambini giochino con l'elettrodomestico. Lapparecchio è stato concepito per un uso di tipo nonprofessionale allinterno dellabitazione. Lapparecchio deve essere usato per il lavaggio dellestoviglie a uso domestico, solo da persone adulte e secondole istruzioni riportate in questo libretto. Lapparecchio non va installato allaperto, nemmeno se lospazio è riparato, perché è molto pericoloso lasciarlo espostoa pioggia e temporali. Non toccare la lavastoviglie a piedi nudi. Non staccare la spina dalla presa della corrente tirando ilcavo, bensì afferrando la spina. È necessario chiudere il rubinetto dellacqua e staccare laspina dalla presa della corrente prima di effettuare operazionidi pulizia e manutenzione. In caso di guasto, in nessun caso accedere ai meccanismiinterni per tentare una riparazione. Non toccare mai la resistenza. Non appoggiarsi o sedersi sulla porta aperta: lapparecchiopotrebbe ribaltarsi. La porta non deve essere tenuta nella posizione apertaperchè può rappresentare il pericolo di inciampare. Tenere il detersivo e il brillantante fuori dalla portata deibambini. Gli imballaggi non sono giocattoli per bambini. Smaltimento Smaltimento del materiale di imballaggio: attenersi alle normelocali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiatureelettriche ed elettroniche (RAEE), prevede che glielettrodomestici non debbano essere smaltiti nel normaleflusso dei rifiuti solidi urbani. Gli apparecchi dismessi devonoessere raccolti separatamente per ottimizzare il tasso direcupero e riciclaggio dei materiali che li compongono eimpedire potenziali danni per la salute e lambiente. Il simbolodel cestino barrato è riportato su tutti i prodotti per ricordaregli obblighi di raccolta separata.Per ulteriori informazioni, sulla corretta dismissione deglielettrodomestici, i detentori potranno rivolgersi al serviziopubblico preposto o ai rivenditori. Risparmiare e rispettare lambiente Risparmiare acqua ed energia Avviare la lavastoviglie solo a pieno carico. In attesa che lamacchina sia piena, prevenire i cattivi odori con il cicloAmmollo (vedi Programmi). Selezionare un programma adatto al tipo di stoviglie e algrado di sporco consultando la Tabella dei programmi:- per stoviglie normalmente sporche utilizzare il programmaEco, che garantisce bassi consumi energetici e di acqua.- se il carico è ridotto attivare lopzione Mezzo carico

• (vedi Avvio e utilizzo). Se il proprio contratto di erogazione dellenergia elettricaprevede fasce orarie di risparmio energetico, effettuare ilavaggi negli orari a tariffa ridotta. Lopzione Avvio ritardato

(vedi Avvio e utilizzo) può aiutare a organizzare i lavaggi in tal senso. Detersivi senza fosfati, senza cloro e contenenti enzimi Si consiglia vivamente di usare i detersivi senza fosfati esenza cloro che sono i più indicati per la tutela dellambiente. Gli enzimi sviluppano unazione particolarmente efficace contemperature prossime ai 50°C, per cui con i detersivi conenzimi si possono impostare lavaggi a basse temperature eottenere gli stessi risultati che si avrebbero a 65°C. Dosare bene il detersivo in base alle indicazioni delproduttore, alla durezza dellacqua, al grado di sporco e allaquantità di stoviglie per evitare sprechi. Pur biodegradabili, idetersivi contengono elementi che alterano lequilibrio dellanatura. Assistenza Prima di contattare lAssistenza: Verificare se lanomalia può essere risolta da soli (vediAnomalie e Rimedi). Riavviare il programma per controllare se linconveniente èstato ovviato. In caso negativo, contattare il Servizio Assistenza TecnicaAutorizzato.Non ricorrere mai a tecnici non autorizzati. Comunicare: il tipo di anomalia; il modello della macchina (Mod.); il numero di serie (S/N).Queste informazioni si trovano sulla targhetta caratteristicheposta sullapparecchio(vedi Descrizione dellapparecchio). Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di intervento chiamare il Numero UnicoNazionale 199.199.199 Un operatore sarà a completa disposizione per fissare unappuntamento con Centro Assistenza Tecnico autorizzato piùvicino al luogo da cui si chiama.È attivo 7 giorni su 7, sabato e domenica compresi, e non lasciamai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, perchi chiama dal telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al pianotariffario delloperatore telefonico utilizzato.Le suddette tariffe potrebbero essere soggette a variazione daparte delloperatore telefonico; per maggiori informazioni consultareil sito www.aristonchannel.com.
• Presente solo su alcuni modelli.12

Anomalie e rimedi Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Anomalie: Possibili cause / Soluzione: La lavastoviglie non parte o non risponde ai comandi

• Spegnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma.
• La spina non è ben inserita nella presa di corrente.

• La porta della lavastoviglie non è ben chiusa. La porta non si chiude
• La serratura è scattata; spingere energicamente la porta fino a sentire il “clack”. La lavastoviglie non scarica acqua.

• Il programma non è ancora terminato.

• Il tubo di scarico dell’acqua è piegato (vedi Installazione).

• Lo scarico del lavello è ostruito.

• Il filtro è intasato da residui di cibo. La lavastoviglie fa rumore. • Le stoviglie sbattono tra loro o contro gli irroratori.
• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.
• Manca il sale rigenerante o la sua regolazione non è adeguata alla durezza dell’acqua (vedi Brillantante e sale).
• Il tappo del serbatoio del sale non è chiuso bene.

• Il brillantante è esaurito o il dosaggio è insufficiente. Su stoviglie e bicchieri ci sono striature o sfumature bluastre.
• Il dosaggio del brillantante è eccessivo. Le stoviglie sono poco asciutte.
• È stato selezionato un programma senza asciugatura.

• Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brillantante e sale).
• La regolazione del brillantante non è adeguata.
• Le stoviglie sono in materiale antiaderente o in plastica. Le stoviglie non sono pulite. • I cestelli sono troppo carichi (vedi Caricare i cestelli). • Le stoviglie non sono sistemate bene. • Gli irroratori non sono liberi di ruotare.
• Il programma di lavaggio è troppo blando (vedi Programmi).

• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo).
• Il tappo del brillantante non è stato chiuso correttamente.

• Il filtro è sporco o intasato (vedi Manutenzione e cura).
• Manca il sale rigenerante (vedi Brillantante e sale). La lavastoviglie non carica acqua – Allarme rubinetto chiuso. (si sentono dei brevi bip) (il display visualizza A 6).
• Manca l’acqua nella rete idrica.

• Il tubo di carico dell’acqua è piegato (vedi Installazione).

• Aprire il rubinetto e l’apparecchio si avvia dopo pochi minuti.

• L’apparecchio si è bloccato perché non si è intervenuti al suono dei bip. Spegnere la macchina con il tasto ON/OFF, aprire il rubinetto e dopo 20 secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare. Allarme al tubo di carico dell’acqua/Filtrino entrata acqua intasato. (il display visualizza A 7)
• Spegnere la macchina premendo il tasto ON/OFF. Chiudere il rubinetto dell’acqua per evitare allagamenti, staccare la spina della corrente. Controllare che il filtro entrata acqua non sia intasato da impurità. (vedere capitolo "Manutenzione e Cura")
• Presente solo su alcuni modelli..4
