MANUALE UTENTE Maxi ARGD 149 K(EU).R HOTPOINT-ARISTON

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Primo ciclo di lavaggio

Dati tecnici

Descrizione della lavabiancheria, 4-5

Pannello di controllo

Display

Come effettuare un ciclo di lavaggio, 6

Programmi e funzioni, 7

Tabella dei programmi

Funzioni di lavaggio

Detersivie biancheria, 8

Cassetto dei detersivi

Preparare la biancheria

Programmi particolari

Sistema bilanciamento del carico

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

Apertura manuale della porta oblo

Manutenzione e cura, 10

Escludere acquae corrente elettrica

Pulire la lavabiancheria

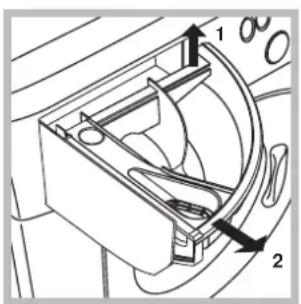

Pulire il cassetto dei detersivi

Curare oblo e cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Anomalie erimedi, 11

Assistenza, 12

Assistenza Attiva 7 giorni su 7

! è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.
2. Controllare che la lavabiancheria non abbia subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

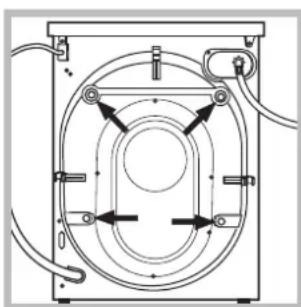

1. Rimuovere le 4 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica in dotazione.

3. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati.

!Gli imballaggi non sono gioicattoli per bambini.

Livellamento

1. Installare la lavabiancheria su un pavimento piano e rigido, alla appoggiarla a muri, mobili o altri.

1. Se il pavimento non fosse perfettamente orizzontale, compensare le irregularità svitando o avvitando i piedini anteriors (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2^ .

Un accurato livellamento da stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare quello la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d'acqua fredda con bosca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l'acqua finché non sua limpida.

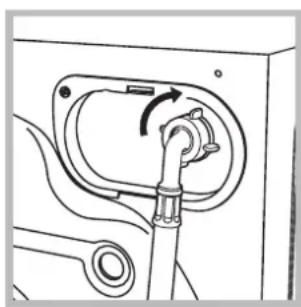

1. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

2. Fare attenuatione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto delve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negotio specializzato o a un technician autorizzato.
Nonutilizzare mai tubi già usati.
! Utilizzare quelli in dotazione alla macchina.

Collegamento del tubo di scarico

Collegare il tubo di scarico,enza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremita libera del tubo di scarico non deve rinanere immersa nell'acqua.

! è sconsigliato usare tubi di prolunga; se indispen-sabile, la prolunga delve ave lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento eletrico

Prima di insereire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua normali di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella tabella Dati tecnici (vedi a fierco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fierco);
• la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostiturre la presa o la spina.

! La lavabiancheria non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

A lavabiancheria installata, la presa della corrente deve essere facilemente raggiungibile.

! Non usare prolonghe e multiple.
! Il cavo non deve subire piegature o compressioni.
! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina agli responsabilità qualora Queste norme non vengano rispetto.

Primo ciclo di lavaggio

Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e alla biancheria impostando il programma.

Dati tecnici
Modello	ARGD 149
Dimensioni	larghezza cm 59,5 altezza cm 85 profondità cm 60
Capacità	da 1 a 8 kg
Collegamenti elettrici	vedi la larghetto caratteristiche tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 62 litri
Veloci tà di centrifuga	sino a 1400 giri al minuto
Programmi di controllo secondo la norma EN 60456	programma f'pressione del tasting); temperatura 60°C; effettuato con 8 kg di carico.
CE	Questa apparecchiatura è conforme alle seguenti Dirette Comunitarie:i- 89/336/CEE del 03/05/89 (Compatible Elettromagnetica) e successive modificazioni- 2002/96/CE- 2006/95/CE (Bassa Tensione)

Descrizione della lavabiancheria

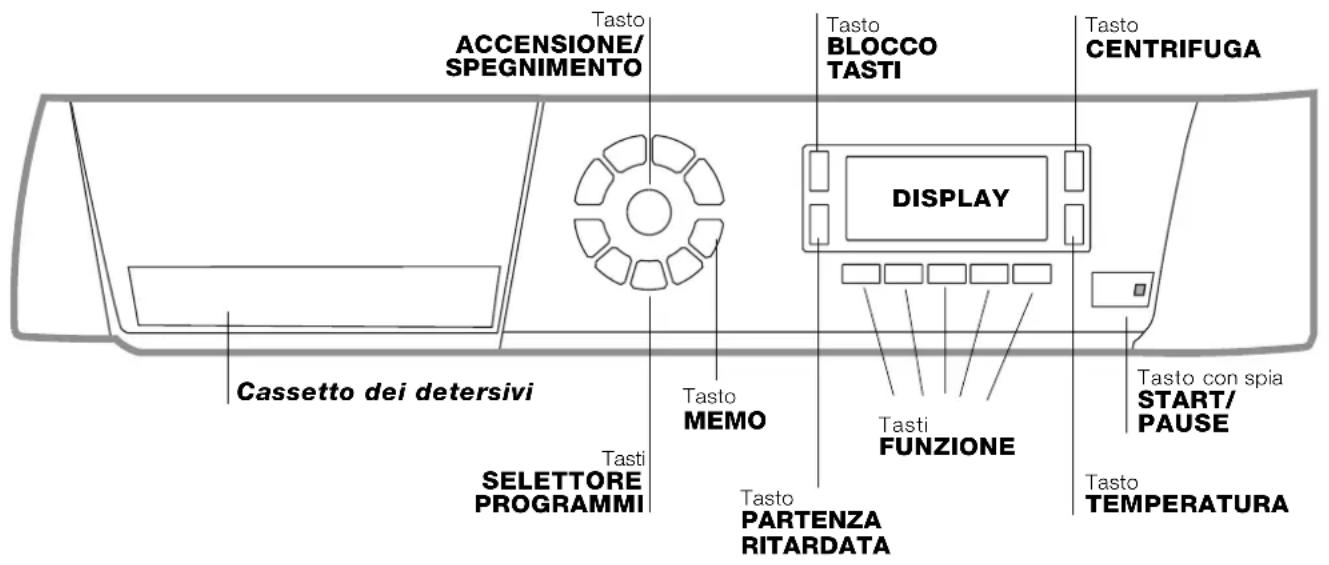

Pannello di controllo

Cassetto dei detersivi: per caricare detersivi e additivi (vedi "Detersivi e biancheria").

Tasto ACCENSIONE/SPEGNIMENTO ①: premere brevamente il tasto per accendere o spegnere la macchina. La spia START/PAUSE che lampeggia lentamente di colore verde indica che la macchina è accesa. Per spegnere la lavabiancheria durante il lavaggio è necessario tenere premuto il tasto più a lungo, circa 2 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

Tasti SELETTORE PROGRAMMI: per impostare il programma desiderato (vedi "Tabella dei programmi").

Tasto MEMO: tenere premuto il tastingo per memoriz-zare un ciclo e le proprie personalizzazioni preferite. Per richiamare un ciclo precedentemente memoriz-zato premere il tastingo MEMO.

Tasti FUNZIONE: premere il tasto per selezionare la funzione desiderata. Sul display si illuminerà la spia relativa.

Tasto CENTRIFUGA: premere per ridurre o escludere del tutto la centrifuga; il valore viene indicato nel display.

Tasto TEMPERATURA: premere per ridurre la temperatura; il valore viene individato nel display.

Tasto BLOCCO TASTI: per attivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi. Il significato accesso indica che il pannello di controllo è bloccato. In quello modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini. Per disattivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi.

Tasto PARTENZA RITARDATA: premere per impostare una partenza ritardata del programma prescelto; il ritardo viene individato nel display.

Tasto con spia START/PAUSE: quando la spia verde lampeggia lentamente, premere il tasting per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il tasting; la spia lampeggerà con colore arancione. Se il symbolo non è illuminato, si può aprire l'oblo. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il tasting.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzato. Premere brevamente il tasto ACCENSIONE/ SPEGNIMENTO e attendere che la macchina si riattivi.

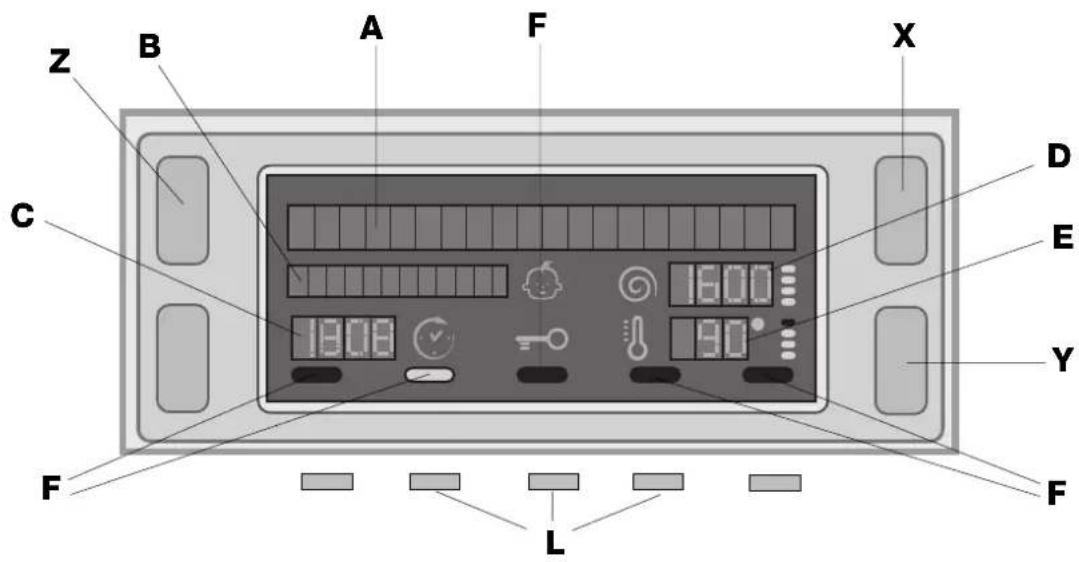

Display

Il display è utile per programmare la macchina e fornisce molteplici informazioni.

Nelle due stringhe superiore A e B vengono visualizzati il programma di lavaggio selezionato, la fase di lavaggio in corso e tutte le indicazioni relative allo stato d'avanzamento del programma.

Nella stringa C viene visualizzato il tempo residuo alla fine del ciclo di lavaggio in corso e nel caso fosse stata impostata una PARTENZA RITARDATA, il tempo mancante all'avvio del programma selezionato.

Nella stringa Diene visualizzato il valore massimo della velocità della centrifuga che la macchina puo effettuare in base al programma impostato; se il programma non prevede la centrifuga la stringa resta spenta.

Nella stringa E viene visualizzato il valore massimo della temperatura che si può selezionare in base al programma impostato; se il programma non preveDE l'impostazione della temperatura la stringa resta spenta.

Le spie F sono relative alle funzioni e si accendono quando la funzione selezionata è compatible con il programma impostato.

Simbolo Oblo bloccato -O

Il symbolo acceso indica che l'oblo è bloccato per impedire aperture accidentali. Per evitare danni è necessario attendere che il symbolo si spenga prima di aprire l'oblo.

N.B.: se è attiva la funzione PARTENZA RITARDATA l'oblo non si può aprire, per aprirlo mettere la macchina in sua premendo il tasto START/PAUSE.

! Alla prima accensione verrà richiesto di selezionare la lingua ed il display entrera automaticamente nel menu di selezione lingua.

Per scegliere la lingua desiderata premere i tasti X e Y, per confermare la scelta premere il tasto Z.

Se si vuoleambiare lingua, spagnere la macchina, preme contemporaneamente i tre tasti indicati nella figura con il riferimento L sino a sentire un segnale acustico, riaccendere la macchina, verrà visualizzato il menu di selezione lingua.

Come effettuare un ciclo di lavaggio

1

1. ACCENDERE LA MACCHINA. Premere il tastingo, sul display comparirà la scritta BENVENUTI; la spia START/PAUSE lampeggerà lentamente di colore verde.
2. CARICARE LA BIANCHERIA. Apire la porta oblo. Caricare la biancheria facendo attenzione a non superare la quantità di caricoindicata nella tabella programmi della pagina seguente.
3. DOSARE IL DETERSIVO. Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in "Detersivi e biancheria".
4. CHIUDERE L'OBLO'.
5. SCEGLIERE IL PROGRAMMA. Premere uno dei tasti del SELETTORE PROGRAMMI per selezionare il programma desiderato; il nome del programma comparirà sul display; adesso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.
6. PERSONALIZZARE IL CICLO DI LAVAGGIO.

Agire sugli appositi tasti:

Modificare la temperatura e/o la

centrifuga. La macchina selezione automaticamente la temperatura e la centrifuga massime previste per il programma impostato e non possono pertanto essere aumento. Premendo il tasting si riduce progressivement la temperatura sino al lavaggio a freddo "OFF". Premendo il tasting si riduce progressively la centrifuga sino alla sua esclusione "OFF". Un'ulteriore pressione dei tasti riportera i valori a quelli massimi previsti.

Impostare una partenza ritardata.

Per impostare la partenza ritardata del programma prescelto, premere il tasto relative fino a raggiungere il tempo di ridardo desiderato. Quando tale opzione è attiva, sul display si illumina il symbolo Per rimuovere la partenza ritardata premere il tasto fino a che sul display compare la scritta "OFF".

Modificare le

caratteristica del ciclo.

• Premere il tasto per attivare la funzione; la spia correspondente al pulsante si accenderà.
• Premere nuovamente il tasto per disattivare la funzione; la spia si spegnerà.

! Se la funzione selezionata non è compatibile con il programma impostato, la spia lampeggerà e la funzione non verrà attivata.

! Se la funzione selezionata non è compatible con un'altra precedentamente impostata, la spia relativa alla prima funzione selezionata lampeggerà e verrà attivata solo la seconda, la spia della funzione attivata si illuminerà.

!Le funzioni possono variare il carico raccommando e/o la durata del ciclo.

1. AVVIARE IL PROGRAMMA. Premere il tasto START/PAUSE. La spia relativa si illuminerà di colore verde fisso e l'oblo si bloccherà (simpolo OBLO'BLOCCATO acceso). Durante il lavaggio, sul display comparirà il nome della fase in corso. Per cancellare un programma nelle un clico è in corso, mettere la lavabiancheria in pausa premendo il tasto START/PAUSE (la spia START/ PAUSE lampeggerà lentamente di colore arancione); selezionare quando il clico desiderato e premere nuovamente il tasto START/PAUSE. Per aprire la porta nelle un clico è in corso premere il tasto START/PAUSE; se il simbolo OBLO'BLOCCATO è spenta sare possibile aprire l'oblo. Premere nuovamente il tasto START/ PAUSE per far ripartire il programma dal punto in cui era stato interrotto.

2. FINE DEL PROGRAMMA. Viene indica da llasscritta "FINE CICLO" sul display, quando il simboloOBLO'BLOCCATO si spegnera sare possibileaprire I'oblo. Apriere I'oblo, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo già avviato, premere a lungo il tasto ① ciclo verrà interrotto e la macchina si spegnerà.

Tabella dei programmi

Programmi	Descrizione del Programma	Temp. max. (°C)	Velocità max. (gir al minuto)	Detersivi				Carico max. (Kg)	Carico max. (Kg)	Durata clico
				Prela-vaggio	Candegina	Lavaglio	Ammorbi-dente	Norma-le	Mini Carico
Programmi Giornalieri										F-possible contare la relazione dei corso grammi.
Cotone (*1° pressione del tasto): bianchi estremamente sporchi.	90° 1400	●	●			●		8	4
Cotone(2° pressione del tasto): bianchi e colorati resistenti molto sporchi.	60° 1400	●	●			●		8	4
Cotone(3° pressione del tasto): bianchi e colorati delicati molto sporchi.	40° 1400	●	●			●		8	4
Sintetici (1° pressione del tasto): colori resistenti molto sporchi.	60° 800	●	●			●		3,5	15
Sintetici (2° pressione del tasto): colori resistenti molto sporchi.	40° 800	●	●			●		3,5	15
Mix 30* (1° pressione del tasto): per rinfrescare rapidamente capi più sporchi (non indicato per lana, seta e capi da lavare a mano).	30° 800 --				●	●		3-
Mix 15* (2° pressione del tasto): per rinfrescare rapidamente capi più sporchi (non indicato per lana, seta e capi da lavare a mano).	30° 800 --				●	●		1,5-
Programmi Speciali / Memo
Ciclo Baby: colori delicati molto sporchi.	40° 800 -			●	●	●		2	1
Memo: permette di memorizzare un qualsiasi ciclo di lavaggio.
Seta/Tende: per capi in seta, viscosa, lingerie.	30° 0 -				●	●		2	1
Lana: per lana, cachemire, ecc.	40° 600 -				●	●		2	1
Programmi Parziali
Centrifuga (1° pressione del tasto):	-	1400	-	-	-	-		8	-
Centrifuga delicata (2° pressione del tasto):	-	800	-	-	-	-		3,5	-
Risicacquio (1° pressione del tasto):	-	1400	-	●	-	●		8	4
Scarico (2° pressione del tasto):	-	0	-	-	-	-		8	-

Per tutti Test Institutes:
*Programma di controlo secondo la norma EN 60456: impostare il programma cotone con una temperaura di 60^

Funzioni di lavaggio

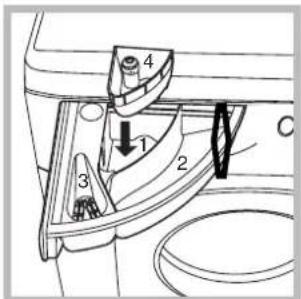

Antimacchia

Questa funzione è utile per eliminare le macchie più resistenti.

Inserire la vaschetta aggiuntiva 4, in dotazione, nella vaschetta 1.

Nel dosare la candeggina non superare il livello "max"

indicato sul perno centrale (vedi figura). Per effettuare solo il candelggio versare la candelgina nella vaschetta aggiuntiva 4, impostare il programma "Risciacquo e attivare la funzione "Antimacchia". Per candelggiare durante il lavaggio versare il

detersivo e gli additivi, impostare il programma desiderato e attivare la funzione "Antimacchia".

! L'utilizzo della vaschetta aggiuntiva 4 esclude il prelimavaggio.

!Non e attivabile sui programmi 0, 0, 0, 0 e "Scarico".

P Prelavaggio

Selezionando questa funzione si effettua il prelimavaggio, utile per rimuovere macchie ostinate.

N.B.: Aggiungere il detersivo nell'apposto scomparto.

!Noneattivabilesui programmi,，，，，

Extra Risciacquo

Selezionando esta opzione si aumento l'efficacia del risciacquo, e si assicura la massima rimozione del detersivo. E' utile per pelli particolarmente sensibili.

Non e attivabile sui programmi 念 e "Scarico".

Stira facile

Selezionando esta funzione, il lavaggio e la centrifuga saranno opportunistamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavabiancheria effettuerà delle lente rotazioni del cestello; lla spia della funzione STIRA FACILE e quella di AVVIO/PAUSA lampeggeranno (arancione) e la scritta "FINE CICLO" apparirà su display. Per terminare il ciclo si dovrà premere il tasto AVVIO/PAUSA o il tasto STIRA FACILE.

Nel programma "Seta" la macchina terminerà il ciclo con la biancheria in ammollo, la spia della funzione STIRA FACILE e quella di AVVIO/PAUSA lampeggeranno (arancione) e la scritta "IDROSTOP" apparirà su display. Per scaricare l'acqua e poter rimuovere il bucato sare necessario premere il tasto START/PAUSE o il tasto STIRA FACILE.

Non è attivabile sui programmi e "Scarico".

Mini carico

Si consiglia di usare esta funzione quando la biancheria da lavare è parl od inferiore alla meta del carico massimo consigliato (vedi Tabella programmi).

Non è attivabile sui programmi e "Scarico".

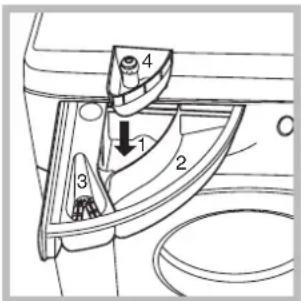

Cassetto dei detersivi

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incro-stare le parti interne della lavabiancheria e a inquina- re l'ambiente.

! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.

Estrarre il cassetto dei detersivi e insere il detersivo o l'additivo come segue.

vaschetta 1: Detersivo per prelimavaggio (in polvere)

Prima di versare il detersivo verificare che non sia inserta la vaschetta aggiuntiva 4.

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Il detersivo liquido va versato solo prima dell'avvio. vaschetta 3:Additivi (ammorbidente, ecc.)

L'ammorbidente non deve fuoriuscire alla griglia. vaschetta aggiuntiva 4: Candeggina

Prepare la biancheria

• Suddividere la biancheria secondo:

• il tipo di tessuto / il symbolo sull'etichetta.

• i colori: separare i capi colorati da quelli bianchi.

• Vuotare le tasche e controllare i bottoni.
  Non superare i valori indicati, riferiti al peso della biancheria asciutta:

Tessuti resistenti: max 8 kg
Tessuti sintetici: max 3,5 kg
Tessuti delicati: max 2 kg
Lana: max 2 kg
Seta: max 2 kg

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1200 gr.
1 asciugamano 150-250 gr.

Programmi speciali

Mix 30' : è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e faosi risparmiare energia e tempo. Impostando il programma (a 30^ ) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 3 kg.

Mix 15' : è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 15 minuti e fa ciosi risparmiare energia e tempo. Impostando il programma (a 30^ ) è possibile lavare insieme tessuti di diversa natura (escludi lana e seta) con un carico massimo di 1,5 kg.

Baby:programma in grado di asportare lo sporco tipico dei bambini garantendo la rimozione del detersivo dai panni onde evitare allergie alla pelle delicata dei bambini. Il ciclo è stato studiato per ridurre la carica batterica utilizzato una maggior quantità di acqua e ottimizzando l'effetto di additivi specifici igenizzanti aggiunti al detersivo.

Al temine del lavaggio la macchina effettuerà delle lente rotazioni del cestello; per terminare il ciclo premere il tasto START/PAUSE.

Seta:utilizzare l'apposto programma per lavare tutti i capi in seta. Si consiglia l'utilizzo di un detersivo specifico per capi delicati.

Tende: si raccomanda di piegare e sistemarle dentro una federa o un sacchetto a rete. Utilizzato il programma

Lana: è l'unica lavabiancheria ad aver ottenuto il prestigioso riconoscimento Woolmark Platinum Care (M.0508) da parte di The Woolmark Company, che certifica il lavaggio in lavatrice di tutti i capi in lana,anche quelli recanti I'etichetta "solo lavaggio amano" Con il programma si ha quindi

l'assoluta tranquilità di lavare in lavatrice tutti i capi in lana (max. 2 kg) con la garanzia delle migliorie performance.

Sistema bilanciamento del carico

Prima di agli centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termini di ripetuti tentativi il carico non fosse più correttamente bilanziato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favore una migliorie distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grande e piccoli.

! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• L'apparecchio non deve essere utilizzato da persona (bambini compresi) con disponà fisiche, sensoriali o mentali ridotte e con esperenze e conoscenze insufficienti, a meno che tale utilizzo non avvenga fatto la supervisione o le istruzioni di una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per garantire che non giochino con l'apparecchio.
• Questo appearecchio è stato concepito escludamente per un uso di tipo domestico.
  Non toccare la macchina a piedi nudi o con le mani o piedi bagnati o umidi.
  Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
  Non apriere il cassetto dei detersivi quando la macchina è in funzione.
  Non toccare I'acqua di scarico, che puo raggiungere temperature elevate.
  Non forzare in nessun caso I'oblo: potrebbe danneggiarsi il meccanismo di sicurezza che protege da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinno alla macchina in funzione.
• Durante il lavaggio I'oblo tende a scaldarsi.
• Se dev'essere spostata, fazer in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controlling che il cestello sia vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, preve de che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparente dismessi devono essere raccolti separamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di racolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Apertura manuale della porta oblo

Nel caso non sia possibile apriere la porta oblo a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. togliere la spina alla presa di corrente.
2. verificate che il livello dell'acqua all'interno della macchina sua inferiore rispetto all'apertura dell'oblo; in caso contrario togliere l'acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio come individato in figura.

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria con l'ausilio di un giravitte (vedi figura).

1. utiliser la linguetta indicata in figura tirare versuso l'esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivement versuso il basso e contemporaneamente aprire la porta.
2. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Escludere acquae corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio. Si limitaosi l'usura dell'impianto idraulico della lavabiancheria e si elimina il pericolodi perdite.
• Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

La parte esterna e le parti in gomma possono
essere puliti con un panno imbevuto di acqua tiepida
e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Sfilare il cassetto sollevandolo e tirandolo versuso l'esterno (vedi figura).

Lavarlo除去l'acqua corrente;questa pulizia va effetuata frequentlymente.

Curare oblo e cestello

• Lasciare sempre socchiuso l'oblò per evitare che si formino cattivi odori.

Pulire la pompa

La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manutenzione. Puo perché succederere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore diessa.

Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria con l'ausilio di un giravite (vedi figura);

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po' d'acqua;

1. pulire accuratamente l'interno;
2. riavvitare il coperchio;
3. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvisile spaccature.

! Non utilizzato mai tubi già usati.

Può accadere che la lavabiancheria non funzioni. Prima di Telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica acqua (nel display apparirà la scitta "Manca l'acqua, après il rubinetto").

La lavabiancheria carica e scarica acqua di continuo.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibramolto durante lacentrifuga.

La lavabiancheria perde acqua.

La macchina è bloccata, il display lampeggia e segnala un codice di anomalia (es.: F-01, F-.).

Si forma troppa schiuma.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.
  In casa non c'è corrente.

L'oblò non è ben chiuso.
- Il tasto ACCENSIONE/SPEGNIMENTO non è stato premuto.
- Il tasting START/PAUSE non è stato premuto.
- Il rubinetto dell'acqua non è aperto.
- Si è impostato un ritardo sull'ora di avvio (PARTENZA RITARDATA, vedi "Come effettuare un ciclo di lavaggio").

• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.
• Il tubo è piegato.
• Il rubinetto dell'acqua non è aperto.
  In casa manca l'acqua.
  Non c'esufficiente pressione.

• Il tasting START/PAUSE non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").
  L'estremita del tubo di scarico è immersa nell'acqua (vedi "Installazione").

• Lo scarico a muro non ha lo sfiato d'aria.

Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la lavabiancheria e chiamare l'Assistenza. Se l'abitazione si trovavaagli ultimi piani di un edificio, è possible che si verificchi nofenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Il programma non precede lo scarico: con alcuni programmi occorre avviarlo manualmente.
• É attiva la funzione STIRA FACILE: per completeness il programma premere il tasto START/PAUSE ("Programmi e funzioni").

• Il tubo di scarico è piegato (vedi "Installazione").
  La conduttura di scarico e ostruita.

• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").

• La lavabiancheria non è in piano (vedi "Installazione").

• La lavabiancheria è stretta tra mobili e muro (vedi "Installazione").

• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").

• Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").

• Il tubo di scarico non è fissato bene (vedi "Installazione").

• Specnere la macchina e togliere la spina alla presa, attendere circa 1 minuto quando riaccenderla.

Se I'anomalia persiste, chiamare I'Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura "per lavatrice", "a mano e in lavatrice", o simili).
• Il dosaggio è stato eccessivo.

Prima di contattare l'Assistenza:

• Verificare se l'anomaliacouldessere resolta da soli (vedi "Anomalie erimedi");
• Riavviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare ilNumero Unico 199.199.199*.

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N);

Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anteriorergyzd obl.

Assistenza Attiva 7 giorni su 7

199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completeness per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama da Telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

English

Contents

Installation, 14-15
