MANUALE UTENTE WebShare WSN3 ATLANTIS-LAND

Questo prodotto è coperto da garanzia Atlantis Land della durata di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al site www.atlantis-land.com.

ENGLISH

1.1 Come funzione la schedà di rete Wireless 12
1.2 Requisiti di problema 13

2.CONTENUTO DELLA CONFEZIONE 14
3. INSTALLAZIONE SOFTWARE 15

3.1 Installazione dei driver/utility 15
3.2 Rimozione dei driver/utility 15

1. INSTALLAZIONE HARDWARE 16

4.1 Installazione modelli PCI 16
4.2 Installazione modelli USB 17
4.3 Verifica dell'installazione 17

5.RaUI FOR WINDOWS 19

5.1 Profile 19
5.1.1 Configurare un profilo WEP 23
5.1.2 Configurare un profilo WPA-PSK / WPA2-PSK 24
5.1.3 Configurare un profilo WPA / WPA2 24
5.2 Network 25
5.3 Advanced 26
5.4 Statistics 27

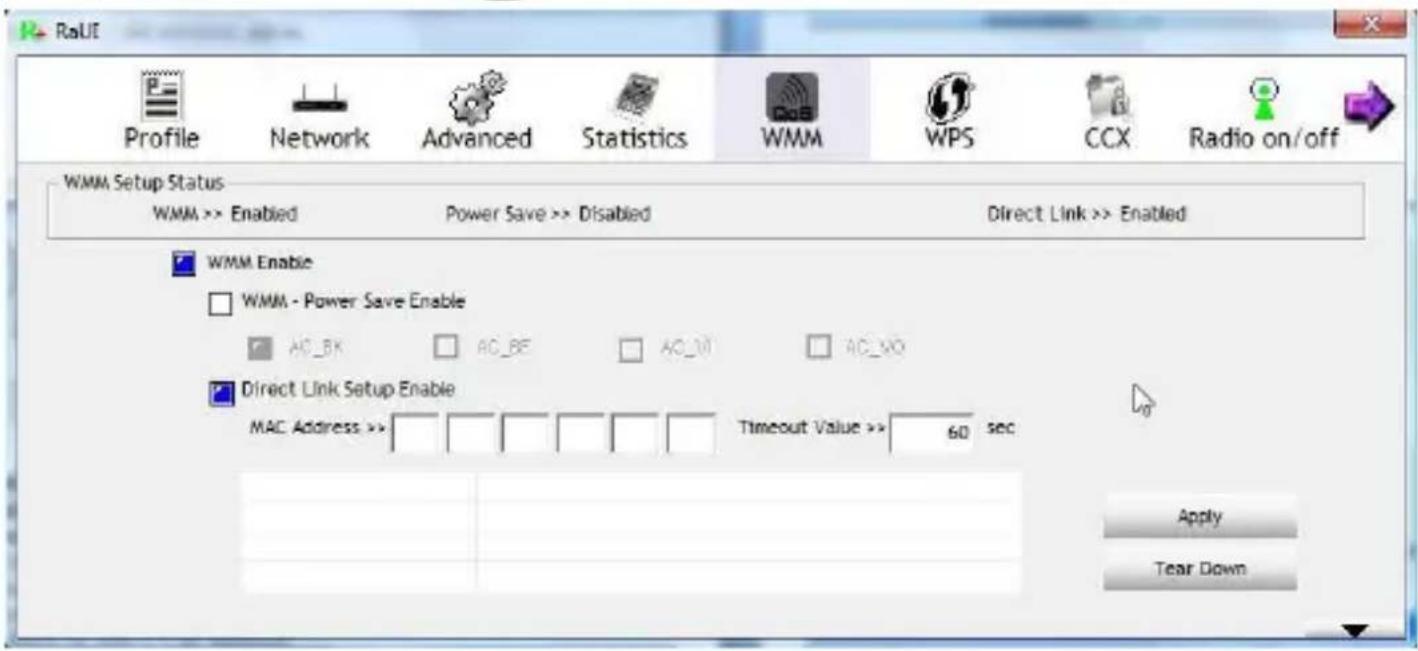

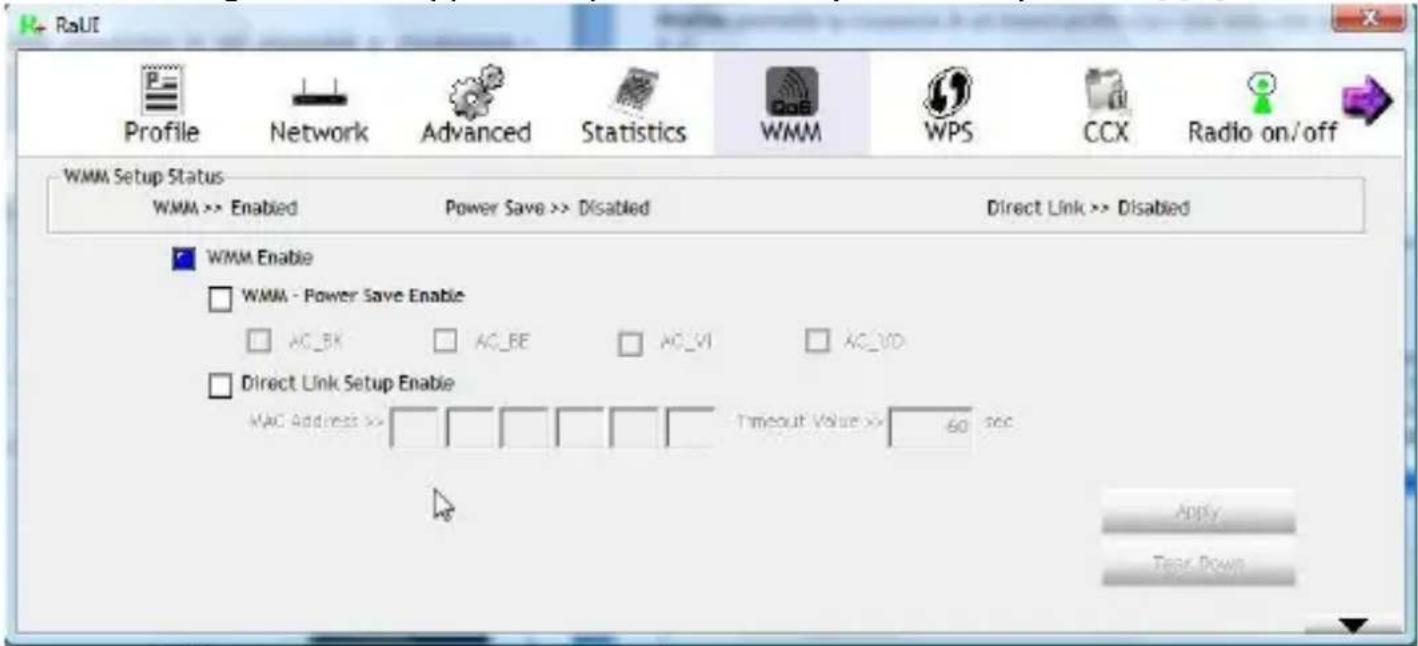

5.5 WMM 28

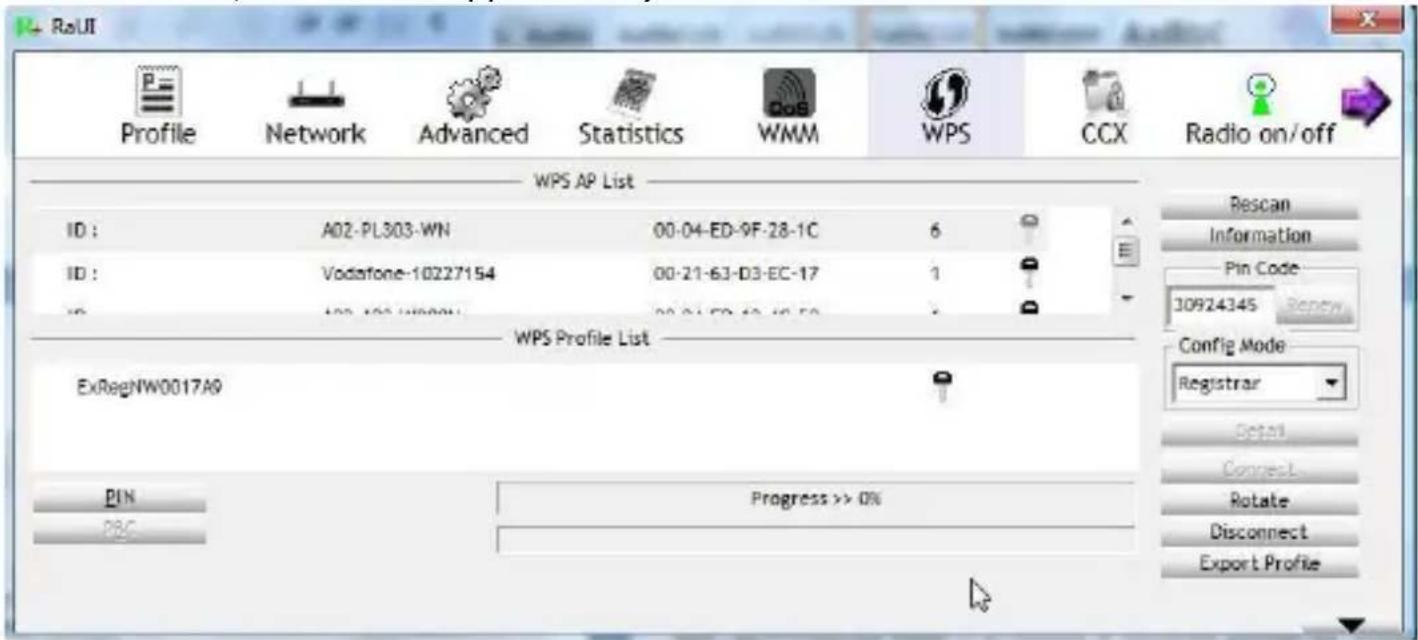

5.6 WPS 30
5.6.1 WPS in modalità PBC 31
5.7 CCX 31
5.8 Radio On/Off 31

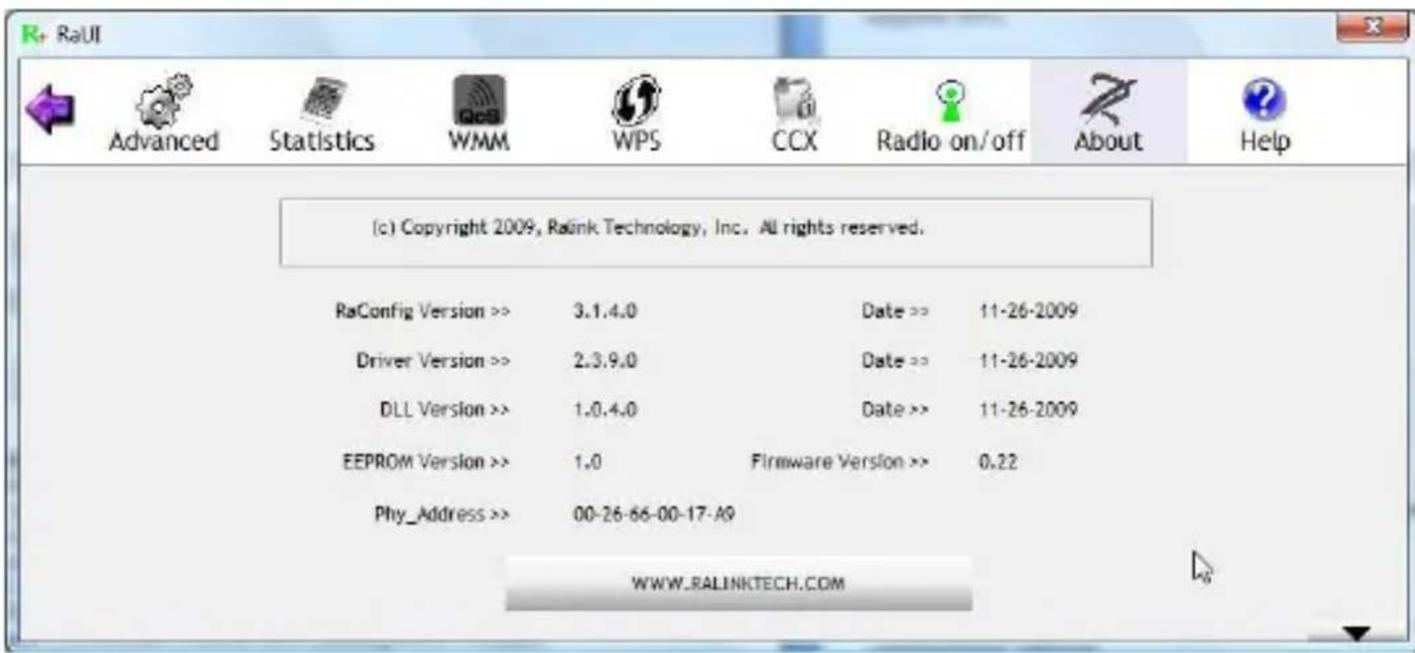

5.9 About 31
5.10 HELP 32

1. SUPPORTO OFFERTO 33

APPENDICE A: Disabilitare Zero Configuration 34
APPENDICE B: WPS (Wi-Fi Protected Setup) 35

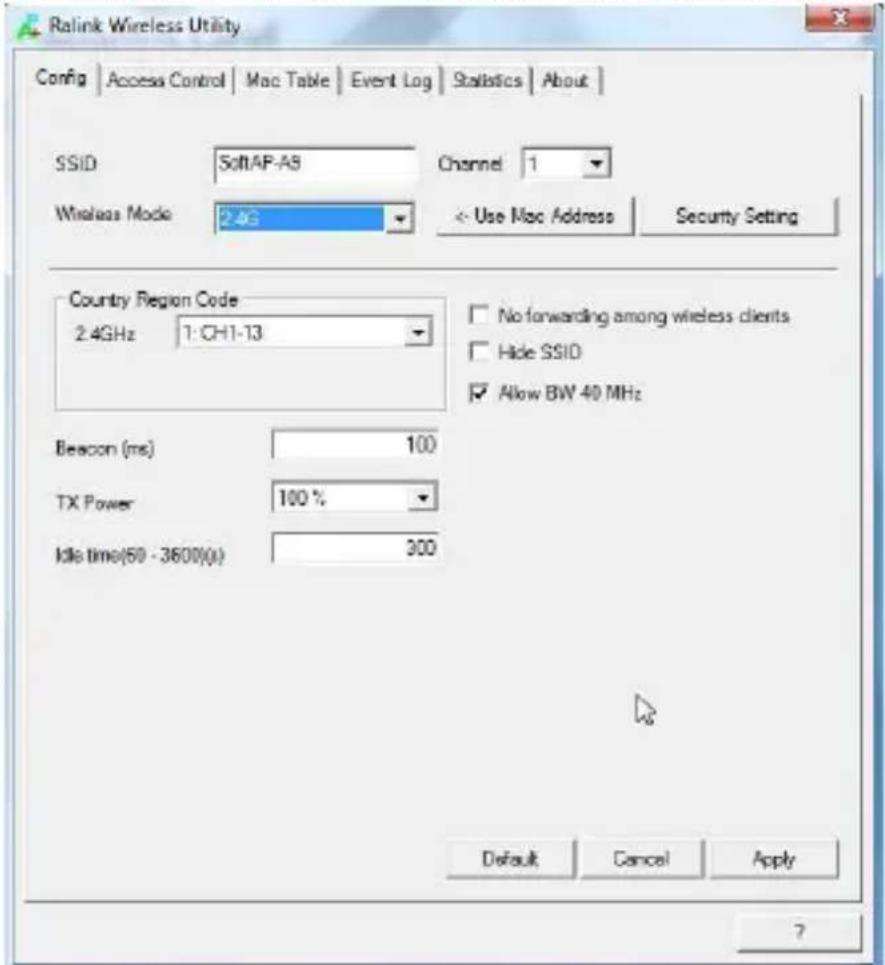

APPENDICE C: AP Mode 37
APPENDICE D: Connessione usando il Client di Windows 39
APPENDICE E: Configurazione indirizzo IP in DHCP Client 42
APPENDICE F: Risoluzione dei problemi 44

Atlantis

ENGLISH

Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle tabelle presenti in quello manuale, nel software e nell'hardware fosso ronti presenti degli errori. Tuttavia, non possiamo garantire che non siano presenti errorsi e/o omissioni. Infine, non possiamo essere ritenuti responsabili per qualiasi perdita, danno o incompressione compiuti direttamente o indirettamente, come risultata dall'utilizzo del manuale, software e/o hardware.

Il contento di questo manuale è fornito esclusivamente per uso informale, è soggetto a cambiamenti perché preavviso (a tal fine si invita a consultrare il除去 www.atlantisland.it o www.atlantis-land.com per reperirne gli aggiornamenti) e non deve essere interpretato come un impegno da parte di Atlantis Land che non si assume responsabilità per qualiasi erro o inesattezza che possa apparire in quello manuale. Nessuna parte di但这a pubblicazione può essere riprodotta o trasmessa in altra forma o con qualiasi mezzo, elettronically o meccanically, comprese fotocopie, roproduzioni, o registrazioni in un sistema di salvataggio, oppure tradotti in altra lingua e in altra forma perché un'espresso permesso scritto da parte di Atlantis Land. Tutti i nomi di produttori e dei prodotti e qualiasi marchio, registrato o meno, menzionati in quello manuale sono usati al solo scopo identificativo e rimangono proprietà esclusiva dei loro rispettivi proprietari.

Restrizioni di responsabilità CE/EMC

Il prodotto descripto in questa guida è stato progettato, prodotto e APPROVATO IN conformità alle regole EMC ed è stato certificato per non ave limitazioni EMC. Se il prodotto fosse utilizzato con un PC/apparati non certificati, il produttore non garantisce il rispetto dei limiti EMC. Il prodotto descripto è stato costruito, prodotto e certificato in modo che i valori misurati rientrino nelle limitazioni EMC. In pratica, ed in particolari circostanze, potrebbe essere possibile che detti limiti possano essere superati se utilizzato con apparecchiature non prodotte nel rispetto della certificazione EMC. Puoanche essere possibile, in alcuni casi, che i picchi di valore siano al di fuori delle tolleranze. In questo caso l'utilizzatore è responsable della "compliance" con i limiti EMC. Il Produttore non è da ritenersi responsable nel caso il prodotto sia utilizzato al di fuori delle limitazioni EMC.

CE Mark Warning

In un ambiente domestico il dispositivo può cause interferenze radio, in quello caso è opportuno prendere le adeguate contromisure.

Dichiarazione di Conformità

Questo dispositivo è stato testato ed è risultato conforme alla direttiva 1999/5/CE del parlamento Europeo e della Commissione Europea, a proposito di apparecchiature radio e periferiche per telecomunicazioni e loro mutuo riconoscimento. Dop

Atlantis

l'installazione, la periferica è stata trovata conforme ai seguenti standard: EN 300.328(radio), EN 301 489-1, EN 301 489-17(compatabilità elettromagnetica) ed EN 60950(sicurezza). Questa appearecchiatura può essere utilizzata in tutti i paesi della Comunità Economica Europea ed in tutti i paesi dove viene applicata la Direttiva 1999/5/CE, alla restrizioni eccezion fatt per:

Francia(FR): Se si utilizes all'aperto tale dispositivo, la potenza in uscita è limitata (potenza e frequenza) in base alla tabella allegata. Per informazioni ulteriori consultare www.artelecom.fr.

Luogo	Banda di Frenuence(MHz)	Potenza (EIRP)
Chiuso (senza restrizioni)	2400-2483,5	100mW(20dBm)
Aperto	2400-24542454-2483,5	100mW(20dBm)10mW(10dBm)

Se l'uso di esta apparecchiatura in ambienti domestichi genera interferenze, è obbligo dell'utente porre rimedio a tale situazione.

Italia(IT): Questa periferica è conforme con l'Interfaccia Radio Nazionale e rispetta i requisiti sull'Assegnazione delle Frenquenze. L'utilizzo di但这a apparecchiatura al di fuori di ambienti in cui opera il proprietario, richiede un'autorizzazione generale. Per ulteriori informazioni si prega di consultare: www.comunicazioni.it.

Lussemburgo: Seutilizzato per servizi network o privati è da richiedere l'autorizzazione.

Norvegia (NO): apparecchiatura da non utilizzato in un aresa geografica di 20km di raggio nei pressi di Ny Alesund.

Russia (CCP): solo per uso interno.

CE

Dichiarazione di Conformità Sintetica

Con la presente dichiariamo che questo apparato è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttive 1999/5/CE. La dichiarazione di conformità nella sua forma completa è disponibile presso il site www.atlantis-land.com (alla pagina del prodotto) o può essere richiesta a [e-mail].

Atlantis

di questa apparecchiatura

Importanti informazioni per il corretto riciclaggio/smaltimento

Il symbolo qui sotto indicate, riportato sull'apparecchiatura elettronica da Lei acquistata e/o sulla sua confezione, indica che esta apparecchiatura elettronica non potrè essere smaltita come un rifiuto qualunque ma dovrè essere oggetto di raccolta separata.

Infatti i rifiuti di apparecchiatura elettroniche ed elettroniche devono essere sottoposti ad uno specifico trattamento, indispensable per evitare la dispersione degli inquinanti contenuti all'interno delle apparecchiature stesse, a tutela dell'ambiente e della salute umana. Inoltre sare possibile riutilizzare/riciclare parte dei materiali di cui i rifiuti di apparecchiature elettriche ed elettroniche sono composti, riducendo così l'utilizzo di risorse naturali nonché la quantità di rifiuti da smaltire.

Atlantis Land, in qualità di produttore di questa apparecchiatura, è impegnato nel finanziamento e nella gestione di attività di trattamento e recupero dei rifiuti di apparecchiature elettriche ed elettroniche compatibili con l'ambiente e con la salute umana.

E' Sua responsabilità, come utilizzatore di但这a apparecchiatura elettronica, provvedere al conferimento della stessa al centro di raccolta di rifiuti di apparecchiature elettriche ed elettroniche predisporto dal Suo Comune. Per maggiori informazioni sul centro di raccolta a Lei più vicino, La invitiamo a contattare i competenti uffici del Suo Comune.

Qualora,invece avesse deciso di acquiretare una nuova apparecchiata elettronica di tipo equivalente e destinata a svolgere le stesse funzioni di quella da smaltire, potravportare la vecchia apparecchiatura al distributore presso cui acquista la nuova. Il distributore sare tenuto ritirare Gratisamente la vecchia apparecchiatura ^1 .

Si tengà presente che l'abbandono ed il deposito incontratto di rifiuti sono puniti con sanzione amministrativa pecuniaria da € 103 a € 619, salvo che il fatto costituisca più grave reato. Se l'abbandono riguarda rifiuti non pericolosi od ingombranti si applica la sanzione amministrativa pecuniaria da € 25 a € 154.

Il suo contributo nella raccolta differenziate dei rifiuti di apparecchiature elettriche ed elettroniche è esseniale per il raggiungimento di tutela della salute umana connessi al corretto smaltimento e recupero delle apparecchiature stesse.

Atlantis

1 Il distributore non sare tenuto a ritirare l'apparecchiatura elettronica qualora vi sia un rischio di contaminazione del personale incariciati o qualora risulti evidente che l'apparecchiatura in questione non contiene i loro componenti essenziali o contiene rifiuti diversi da apparecchiatura elettriche e/o elettroniche.

NB: le informazioni sobre riportate sono redatte in conformità alla Direttiva 2002/96/CE ed al D. Lgs. 22 luglio 2005, n.[·] che prevedono l'obligatorietà di un sistema di raccolta differenziata nonché particolari modalità di trattamento e smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Per ulteri informazioni in materia, la invitiamo a consultare il nostro sito www.atlantis-land.com

AVVERTENZE

Utilizzato esclusivamente l'antenna fornita a corredo. Antenne diverse e/o con guadagno differente potrebbero violare le normative vigenti. Atlantis Land si intende sollevata da agli responsabilità in caso di utilizzo di accessori (antenne e/o alimentatori) non conteni nell'imballo.

Lasciare almeno 30cm di distance tra l'antenna del dispositivo e l'utilizzatore.

La marcatura CE con il symbolo di attention Mark (

CEO) poste sull'etichetta di prodotto potrebbero non rispetto le dimensioni minime stabilite alla normativa a causa delle ridotte dimensioni di quest'ultima.

Il logo WEEE ( ) posto sull'etichetta di prodotto potrebbe non rispetto le dimensioni minime stabilite alla normativa a causa delle ridotte dimensioni di quest'sultima.

Atlantis Land invita a visitare il site web www.atlantisland.com alla relativa pagina di prodotto per reperiremanualistica e contenuti tecnici (aggiornamenti driver e/ofunzionalità, utility, support note) aggiornati.

Atlantis

Tutte le condizioni di utilizzo e clausole continue in quest manuale e nella garanzia si intendono note ed accettate. Si prega di restituire immediatamente (entro 7 giorni dall'acquisto) il prodotto qualoraqueste non siano accettate.

Atlantis

La ringraziamo per aver scelto l'adattatore NetFly Wireless, la via più semplice per il Wireless networking. Questo manuale contiene informazioni dettagliate in merito all'installazione e all'utilizzo del prodotto, lo utilizi come riferimento per qualsiasi problema o informazione.

1. PANORAMICA DI PRODOTTO

La ringraziamo per aver scelto un prodotto della serie NetFly.

Questo dispositivo grazie al piano supporto dello delle più recenti specifiche IEEE 802.11n e grazie alla technologia radio MIMO (Multiple Input Multiple Output, prsente nel solo modello a 300Mbps), è in grado di offririre prestazionienza precedenti, con un importante incremento sia in termini di velocità che di copertura rispettoagli standard precedenti. Il supporto dei sietemi Windows® VISTA/XP/2000/7, Linux e MAc OS X(solo per i modelli USB) rende questosti adattatori estremamente versatili.

Inoltre, grazie all'integrazione delle specifie WPS, la messa in sicurezza della rete wireless non è mai stataosi facile; basterà la pressione di un bottone per dire addio a tentativi di accesso non autorizzati.

Queste caratteristiche, unite alla piena compatibilità con gli standard precedenti, permettono finalmente di unire la velocità di una rete cablata alla mobilità di una wireless LAN.

1.1 Come funziona la schedà di rete Wireless

A differenza delle reti LAN le reti Wireless hanno due differenti modalità di funzionamento: infrastructure ed ad-hoc. Nella configurazione Infrastructure una rete WLAN e una rete WAN comuncano tra lorotramite un access point. In una rete ad-hoc i client wireless comuncano tra loro direttamente. La scelta tra le due configurazioni è quindi dettata alla necessità o meno di mettere in comunità una rete wireless con una cablata.

Se i computer collegati alla rete wireless devono accedere a risorse o periferiche condivise sulla rete cablata sare necessario utilizzato la modalità Infrastructure. L'Access Point trasmetterà le informazioni ai client wireless che potranno muoversi all'interno di un determinato raggio di azione. L'impiego contemporaneo di più Access Point permetterà di estendere l'area di copertura del segnale. I client wireless stabiliranno automaticamente il link con il disposativo che fornisce il segnale migliorare grazie alla funzionalità roaming.

Atlantis

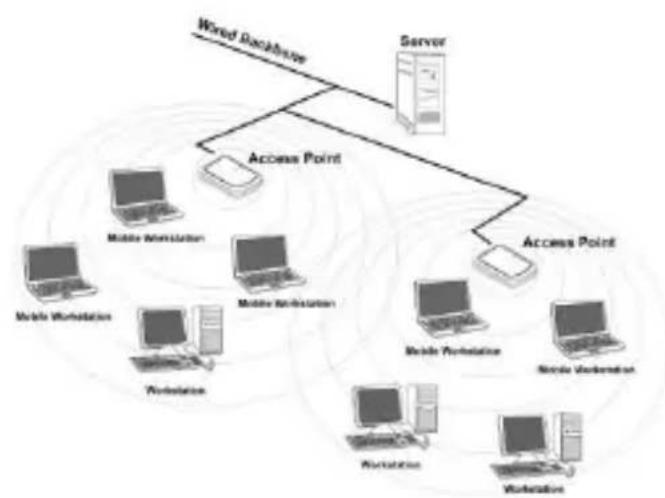

Modalità Infrastructure

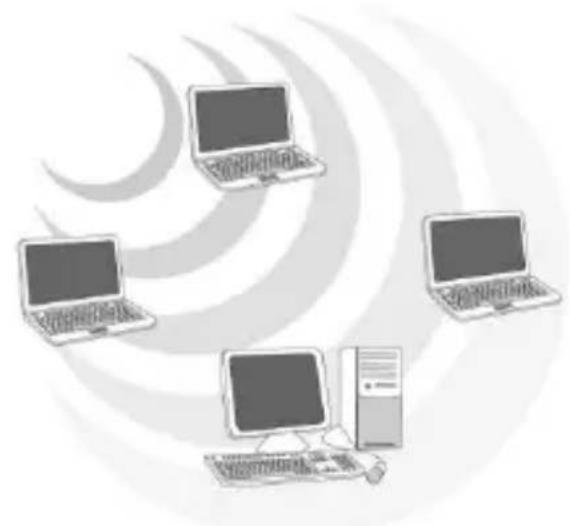

Modalità Ad-Hoc

Se la rete wireless ha dimensioni relativamente ridotte e se le risorse condivise sono dislocate sui personal computer che ne fanno parte, è possibile utilizzato la modalità Ad-hoc. Questa modalità permette di collegare i cliente wireless tra loro direttamente alla necessità di un access point. La communicatesione tra i cliente è limitata direttamente alla distance e dalle interferenze che intercorrono tra loro.

L'adattatore inoltre (su determinati sistemi Windows) supporta una modalità Access Point che permette al PC con la schedà Wireless USB di funzionare come un vero e proprio Access Point (disponibile solo nei sistemi Windows 7/Vista ed XP). In quello modo è possibile costruire una vera è propria rete wireless a costi conteniuti.

1.2 Requisiti di sistema

Prima di procedere con l'installazione del prodotto verificare di disporre dei segunti requisiti:

PC con uno slot USB V2.0/1.1* libero (A02-UP1-WN, A02-UP-W300N)
PC con uno slot PCI 32bit libero (A02-PCI-W300N)
- Processore Intel Pentium® III 600Mhz o compatible con 512 MB RAM
- Sistema operativo Windows 2000/XP/Vista/7, Linux e Mac OS X (solo USB)
45MB di spazio libero su disco
- Lettore CD-Rom

Atlantis

Il throughput dell'adattatore Wireless USB è limitato a soli 6Mbps se l'adattatore è collegato ad uno slot USB V1.1.

Il prodotto, nella release di driver V 2.1.2.0(USB) o V2.2.0.0 (PCI), è stato testato con kernel 2.6.29(PCI) e 2.6.31(USB). Atlantis Land non garantisce che il dispositivo funzioni su distribuzioni/kernel diverse da quale elencate né, dato il vasto numero di combinazioni, potra offrirere supporto. Si invita a tal fine a reperire gli ultimi driver direttamente sul sito del produttore del chipset (www.ralink.com.tw).

Il prodotto, nella release di driver V 2.0.0.0, è stato testato con sistemi Mac OS X 10.3/10.4/10.5/10.6. Per agli problematici si invita preventivamente a reperire gli ultimi driver direttamente sul site del produttore del chipset (www.ralink.com.tw) ed eventualmente a contattarlo direttamente.

2.CONTENUTO DELLA CONFEZIONE

Prima dell'utilizzo, verificare che la scatola contenga i seguenti elementi:

• NetFly USB Wireless Adapter o NetFly PCI Wireless Card
  Cavo di raccordo USB (solo nel modello A02-UP-W300N)
• Antenna 2 dBi (solo nel modello A02-PCI-W300N)
• Una guida rapida multilingua (Italiano, Inglese e Francese)
  Un Cd-Rom contenente utility e manuale dell'utente (Italiano, Inglese e Francesese)
  Coupon di Garanzia e WEEE

Nel caso in cui il contentuto non sia quello sovradescritto, contattare il proprio rivenditore immediatamente.

3. INSTALLAZIONE SOFTWARE

Questa sezione describes la procedura di installmente dei driver e utility.

3.1 Installazione dei driver/utility

Inserire il CD-Rom contento nella confezione e attendere l'avvio dell'interfaccia di navigazione.

• Cliccare A02-UP-W300N o A02-UP1-WN o A02-PCI-W300N per accedere alla pagina relativa al prodotto.
• Selezionare Utility e seguire le istruzioni visualizzate a schermo per completare l'installazione.

In caso di INSTALLazione manuale dei driver/utility,fare riferimento alla cartella CDRom:\USB\,dove OS rappresenta la versione di sistema operativo utilizzato. Nel caso del modello PCI CDRom:\PCl\.

Questo manuale presuppone che si utilizzizi l'utility integrata per la configurazione dell'adattatore (spuntare durante l'installazione la你可以 Install driver and RaLink WLAN Utility nel caso di Vista/7 oppure Ralink Configuration Tool nel caso di Windows XP). Laddove si preferisca utilizzato il client incluso (per i soli sistemi XP/Vista/7) spuntare Install Driver Only nel caso di Vista/7 o Microsoft Zero Configuration Tool nel caso di Windows XP e fare poi riferimento all'Appendice D.

Al terme dell'installazione, collegare il disposativo al PC come da paragrafo 4. Il sistema rileverà ed installerà in maniera automatica il prodotto.

Laddove il CDRom non dovessi avviarsi automaticamente è possibile laciare il file di avvio localizzato in CDRom:\start.htm.

3.2 Rimozione dei driver/utility

Per disinstallare l'adattatore Wireless effettuare la seguente procedura:

• Chiudere eventuali applicazioni attive
• Cliccare sull'icona Risorse del Computer ed andare in Pannello di controllo.

Atlantis

• Cliccare sull'icona Installazioni Applicazioni (Programmi e Funzionalità), evidenziate Ralink Wireless LAN Card e cliccare su Aggiungi/Rimuovi (Disinstalla), confermare poi la procedura di disinstallazione (alternativamente in Programmi->Ralink Wireless-> Uninstall RT-7x).
  Al termine della procedura potrebbe essere chiesto un riavvio del PC.
• A quello punto, una volta spento il PC, è possibile rimuovere la scheda/adattatore.

4. INSTALLAZIONE HARDWARE

4.1 Installazione modelli PCI

Lo schema seguente fornisce alcune informazioni di carattere generico in merito all'installazione del prodotto. Per maggiori informazioni fare riferimento al manuale della mainboard.

• Spagnere il PC e rimuovere la copertura esterna. Localizzare uno slot PCI libero.
• Posizione are NetFly PCI sullo slot PCI precedentemente localizzato e premere per inserirlo.
• Dopo aver bloccato correttamente la scheda PCI con l'apposita vite, richiudere la copertura esterna del PC.
• Connettere l'antenna esterna.
• Accendere il PC.

Terminato il reboot il Sistema Operativo troverà ed installerà la nuova scheda.

Atlantis

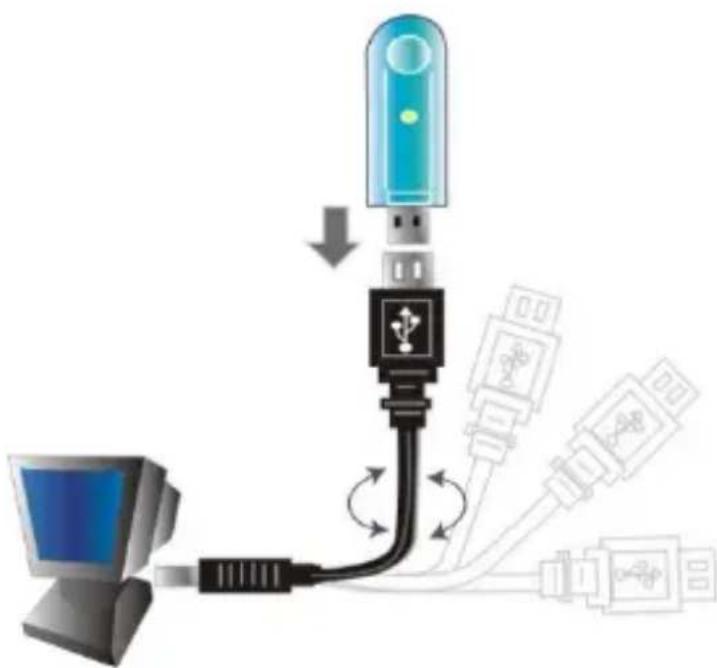

4.2 Installazione modelli USB

Terminata l'installazione dei driver/utility e collegato l'adattatore ad una porta USB il Sistema Operativo provvederà ad installare i driver della nuova periferica.

4.3 Verifica dell'installazione

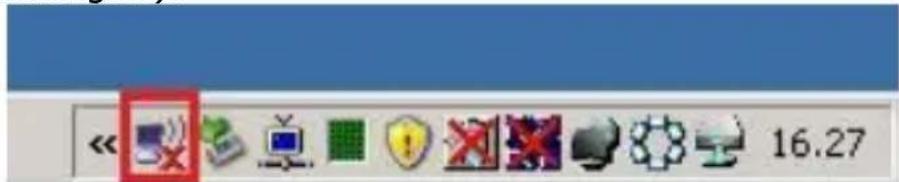

Una volta terminata l'installazione, l'icona rappresentata in figura verrà visualizzata nella taskbar.

INDICATORE	SIGNIFICATO
R	Segnale ottimo
R	Segnale medio

Atlantis

R	Segnale basso
R	Non connesso e/o erre di connessione
R	Dispositivo non rilevato o non presente

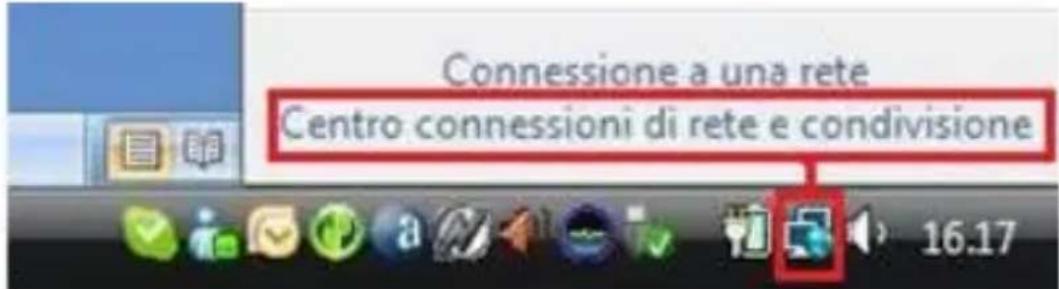

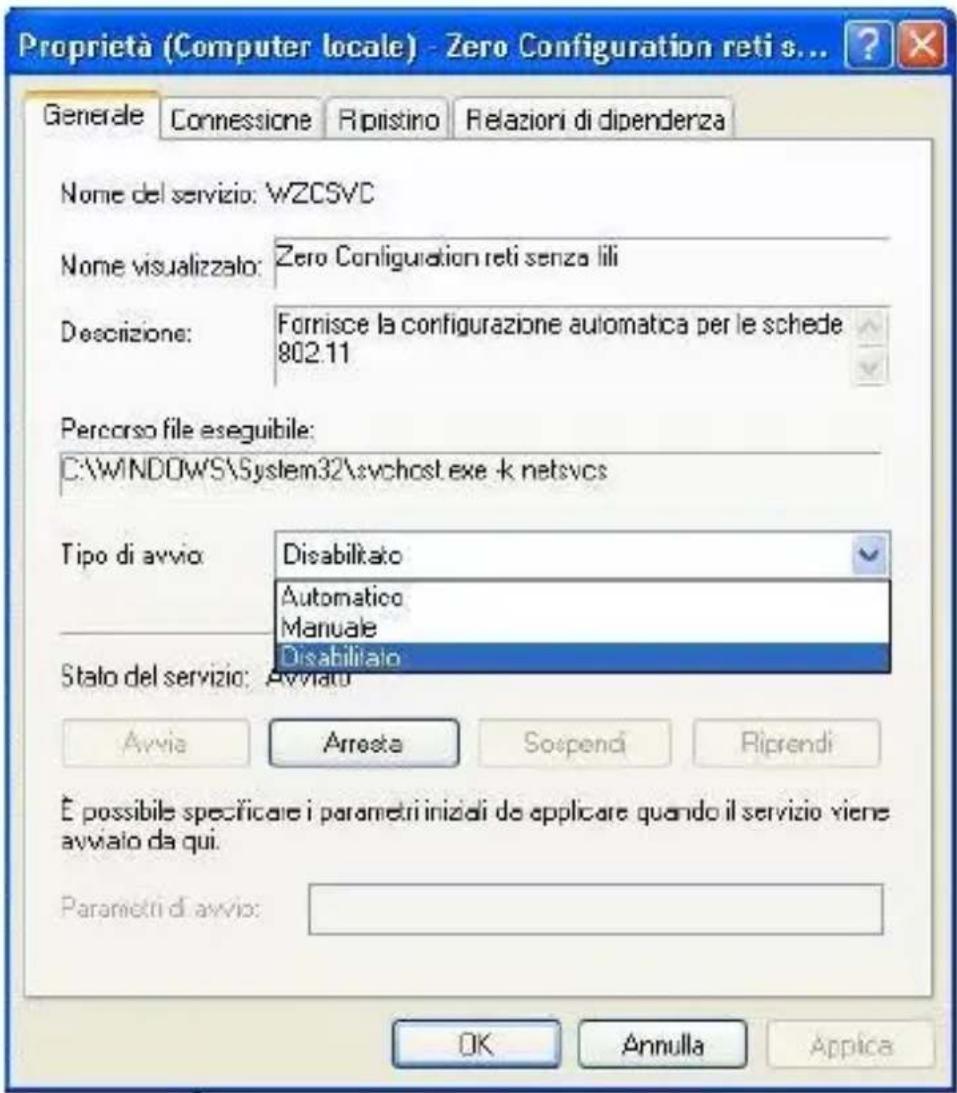

Per disabilitare l'utility Zero Configuration di Windows XP,fare riferimento all'appendice A.

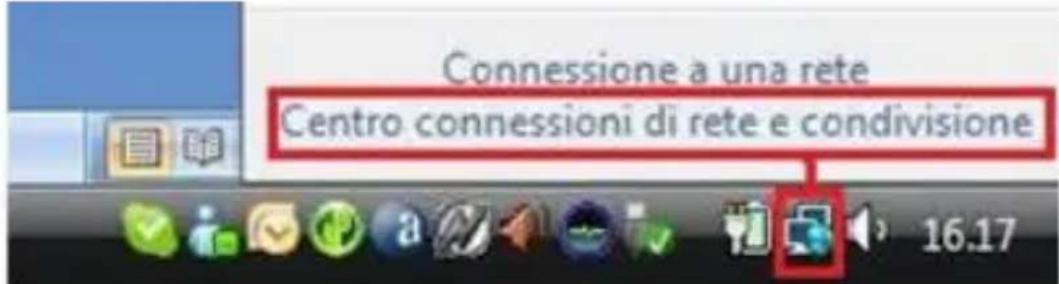

Andando sull'icona, nella taskbar, e premendo il tasto destro del mouse verrà molto lostrato un menu contenente 4 scelte:

In Windows XP. Perutilizzare l'utility Zero Configuration di Microsoft per la configurazione Wireless clickcare sulla voce Use Zero Configuration as Configuration Utility. Una volta in questa modalità è possibile tornare ad utilizzato l'utility semplicamentelickando sulla voce Use RaConfig as Configuration Utility.

5. RaUI FOR WINDOWS

RaUI è l'utility grafica per la gestione e configurazione del dispositivo.

Tramite la stessa sare possibile configurare tutti i parametri necessari al corretto funzionamento del prodotto, attivare funzionalità avanzate quali il supporto WPS e WMM e visualizzare informazioni sulle reti alla sua fili rilevate dal dispositivo.

Su sistemi operativi Windows VISTA l'interfaccia grafica potrebbsubire alcune variazioni.

Al suo avvio, in maniera automatica, verrà effettuata una scansione delle frequenze al fine di rilevare le reti wireless attive; il dispositivo si connetterà in maniera automatica all'Access Point con segnale migliorare oppure all'Access Point segnalato nel profilo di accesso (se preconfigurato). Nel caso in cui tutte le reti rilevate fosso prodette e non vi sia alcun profilo di connessione preimpostato, il dispositivo rimarrà in uno stato di stand-by in attesa della selezione manuale della rete da parte dell'utente.

Per visualizzare i dati relativi alla connessione,ciesare sul pulsante presente nella parte inferiore destra della schermata.

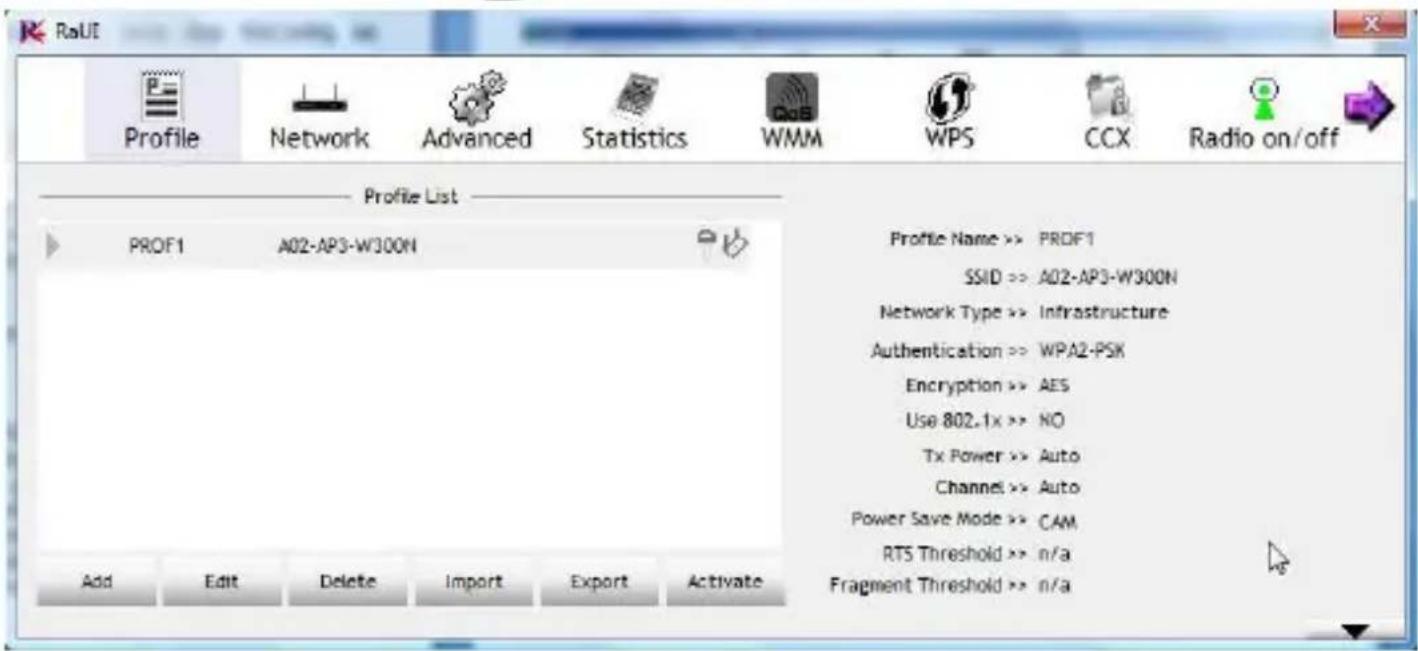

5.1 Profile

In questa schermata sare possibile visualizzare le informazioni relative ad agli profilo di connessione, aggiungere nuovi profili (si rimanda alla sezione 5.2) o modificare quelli esistenti.

Selezionando uno dei profili presenti nella Profile List, sare possibile visualizzare le informazioni relative alle impostazioni del profilo stesso.

In questa schermata sare anche possibile visualizzare i profili WPS (par. 5.6) esportati decidere quale profilo di connessione attivare tra quelli esistenti.

Atlantis

Tramite la pressione dei pulsanti Add ed Edit sare possibilie creare dei nuovi profili di connessione oppure modificare un profilo più esistente.

Selezionando un profilo di connessione existente, sare possibile rimuoverlo tramite la pressione del pulsante Delete.

Selezionando un profilo di connessione, sera possible utilizzato per la connessione correntetramite la pressione del pulsante Activate.

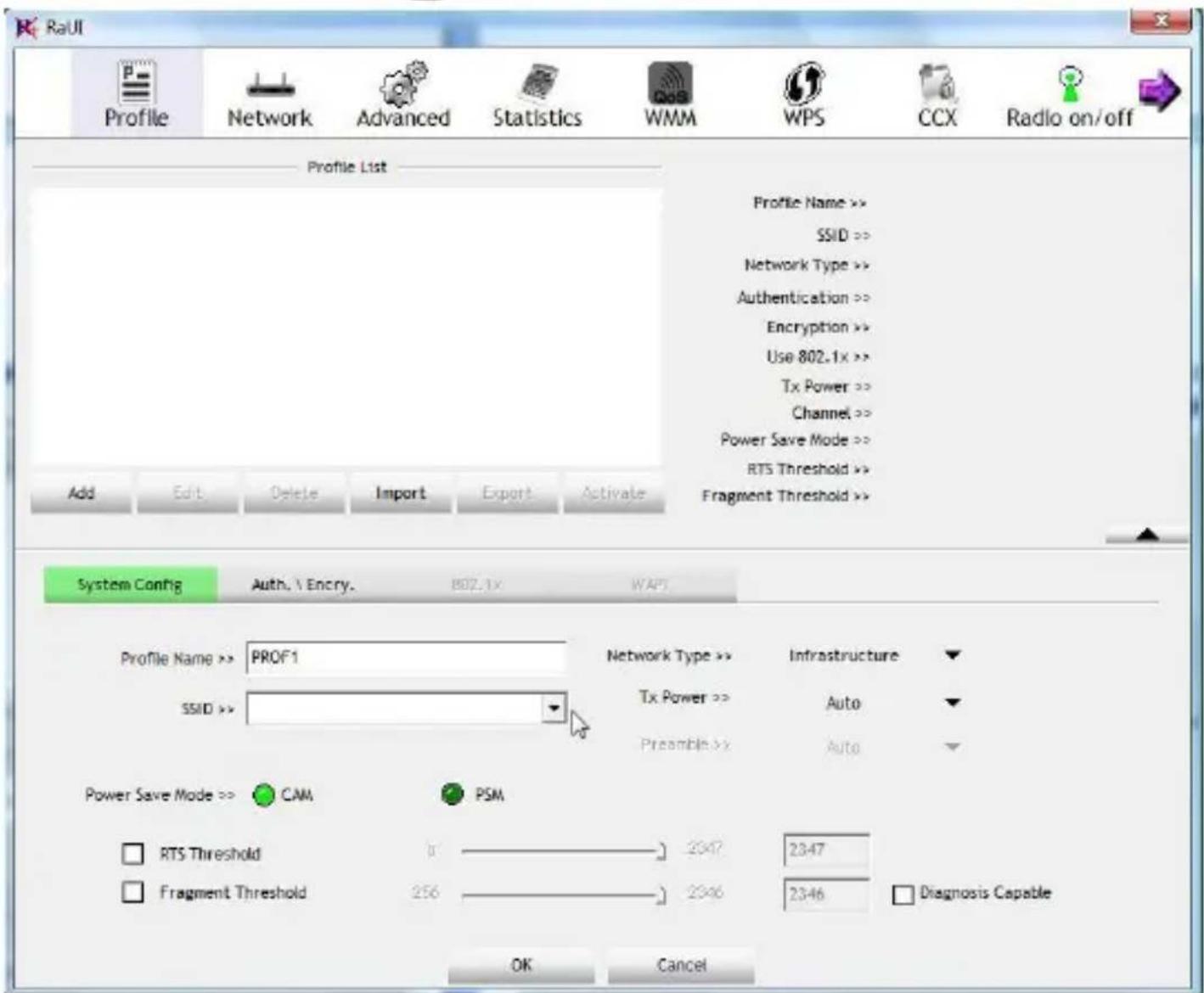

Per create un nuovo profilo accedere a Network, selezionare l'AP nella AP List e cliccare su Add to Profile. Nel Tab System Config è possibile configurare:

Atlantis

Profile Name: Immettere il nome da assegnare al profilo di connessione.
SSID: Inserire l'SSID della rete o selezionario dal menu a tendina.
Power Save Mode: Selezionare la modalità di risparmio energetico tra CAM (Constant Awake Mode) oppure Power Saving Mode.
Network Type: Selezionare la modalità di funzionamento della rete tra Adhoc e Infrastructure.
RTS Threshold: Impostare il valore tramite lo scorrimento della relativa barra.
- Fragment Threshold: Impostare il valore tramite lo scorrimento della relativa barra.

Nel Tab Auth\Encry è possibile configurare il profilo di sicurezza (nel caso di connessione ad una rete protetta).

Atlantis

Di seguito verrà esemplificato come impostare un profilo di sicurezza.

Atlantis

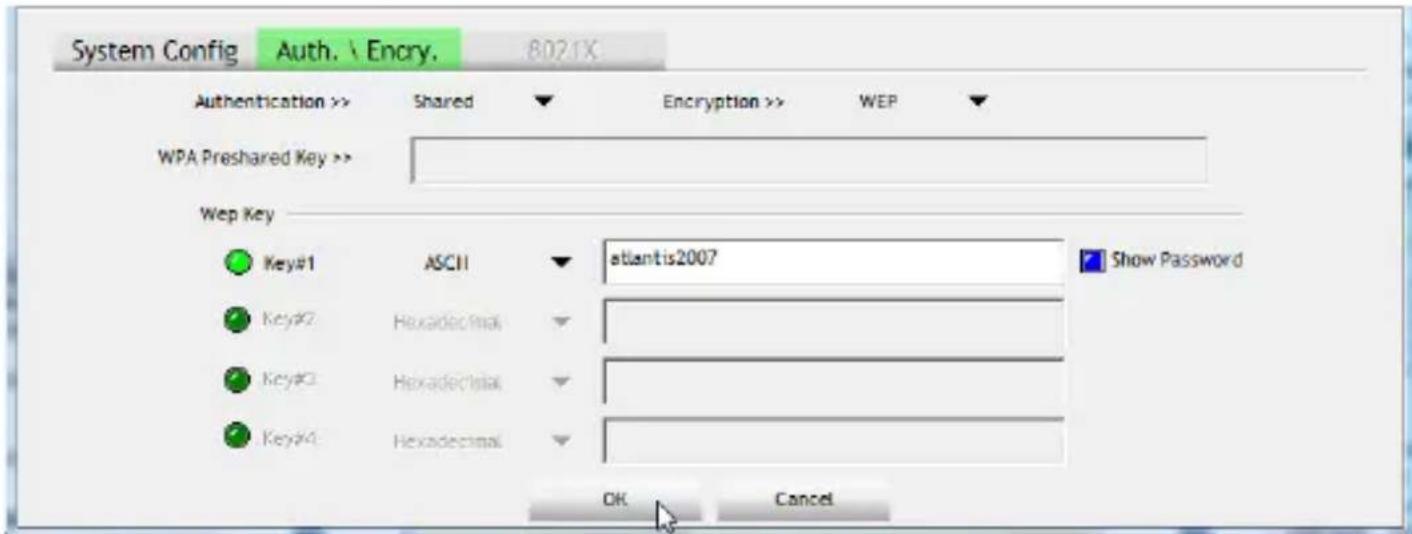

5.1.1 Configurare un profilo WEP

Authentication Type: SeLECTIONAre Open o Shared.
- Encryption Type: SeLECTIONARE WEP.
WEP Key (1-4): Inserire le chiavi WEP e selezionare quella dautilizzare.
- Hexadecimal/ ASCII: Selezionare il formato di inserimento delle chiavi WEP.

Spuntare il campo Show Password per visualizzare in bianro le password immesse.

Configurazione WEP: Scegliere prima il numero identificativo della chiave. Introdurre a quello punto la chiave associata. Ripetere l'operazione per le 4 chiavi. E'possible immettereanche una sola chiave WEP.

E' possibile scegliere la lunghezza in bit [64,128] della chiave e la tipologia[ASCII, HEX].

	ASCII	HEX
64 bit	5*X	10*Y
128 bit	13*X	26*Y

Ad esempio una chiave WEP da 128 bit in ASCII potrebbe essere "atlantisland1". [una stringa composta da 13 caratteri].

Una chiave HEX da 128 bit potrebbe essere usa stringa di 26 caratteri [0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F]

Il WEPiene oggi considerata non come assolutamente sicura e pertanto laddove possibile si consiglia I'uso del WPA.

Atlantis

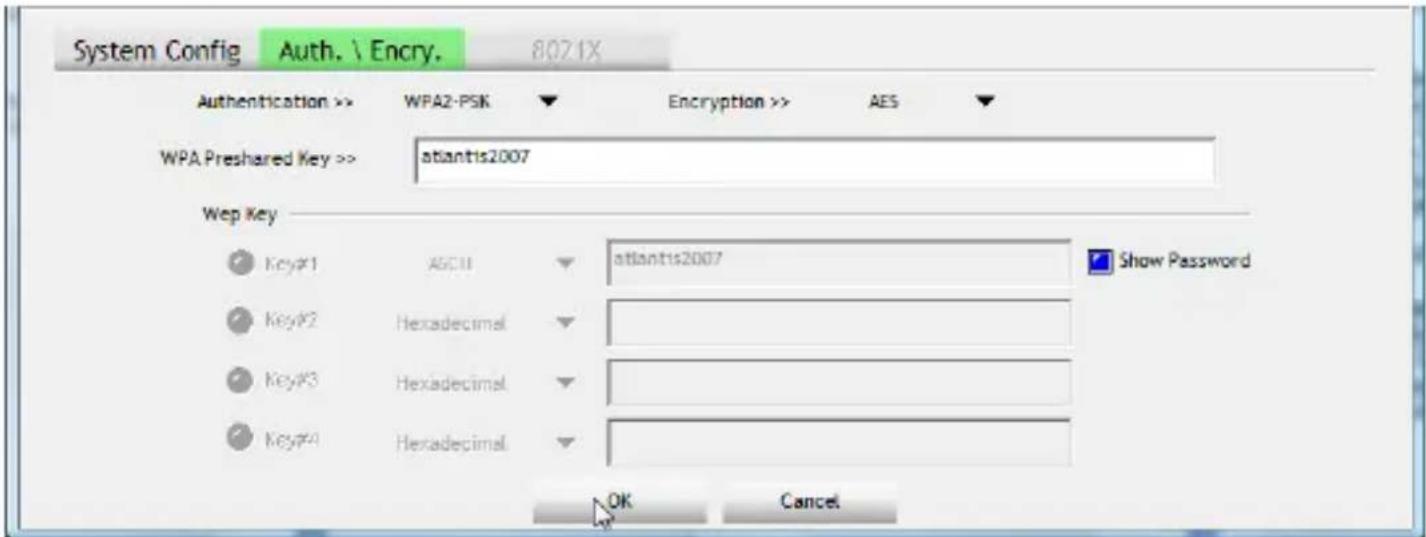

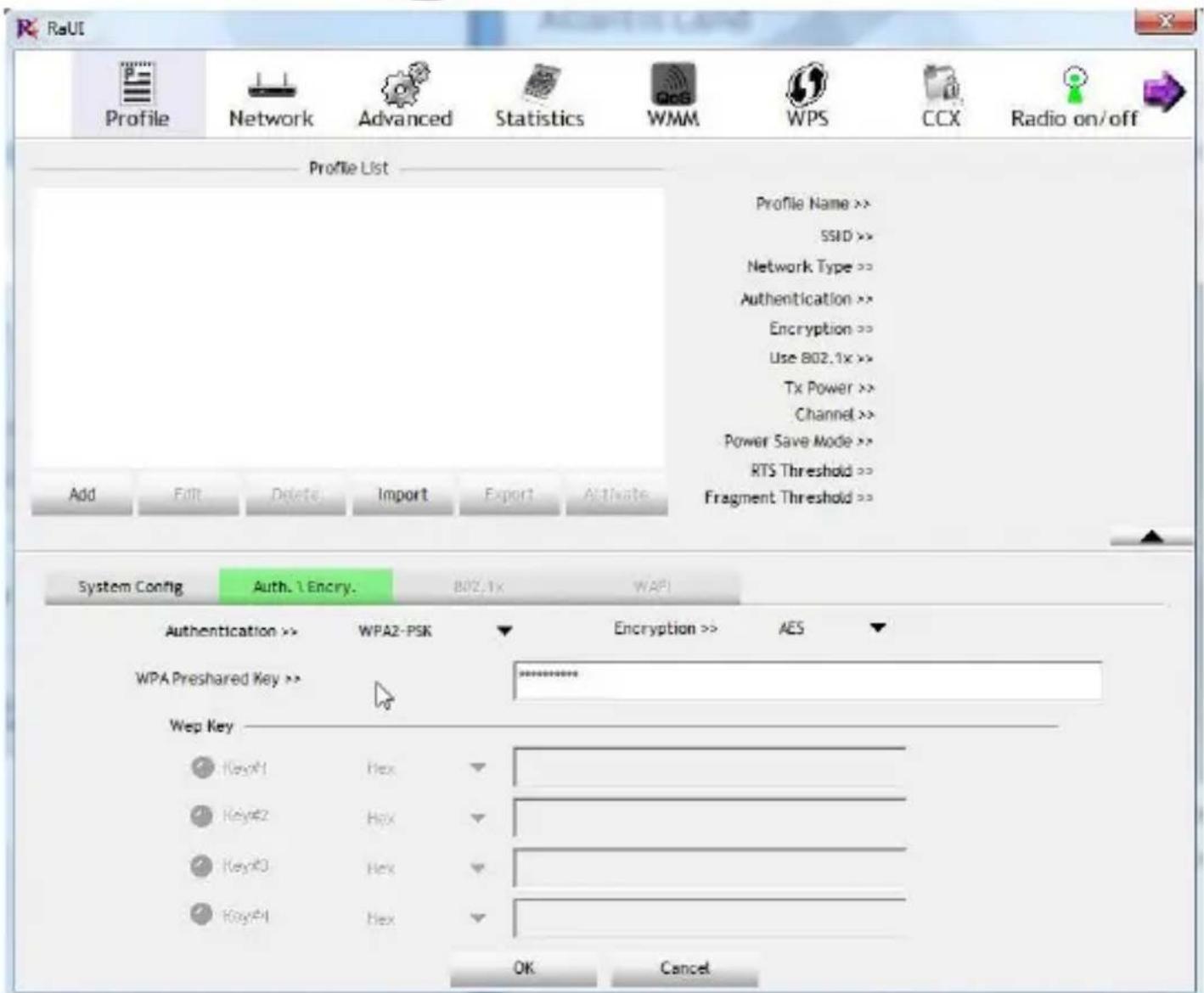

5.1.2 Configurare un profilo WPA-PSK / WPA2-PSK

Authentication Type: SeLECTIONARE WPA-PSK o WPA2-PSK.
- Encryption Type: Selezionare TKIP o AES.
WPA Pre-shared Key: Inserire la chiave precondivisa dautilizzare tra AP e client.

5.1.3 Configurar un profilo WPA / WPA2

Perutilizzarethisopodisicurezza,ere richiesta la presenza di un server RADIUS per l'autenticazione dei client.

Per informazioni aggiuntive su但这a configurazione, consultare la sezione di Help.

Si consiglia di utilizzato sempre la modità di sicurezza WPA2-PSK(AES), in quanto l'utilizzo degli algorithmi WEP e WPA-PSK/WPA2-PSK(TKIP), basati su algoritmo RC4 e non sottoposti all'accelerazione AES, potrebbero indurre importanti degradazioni in termini prestazionali.

Atlantis

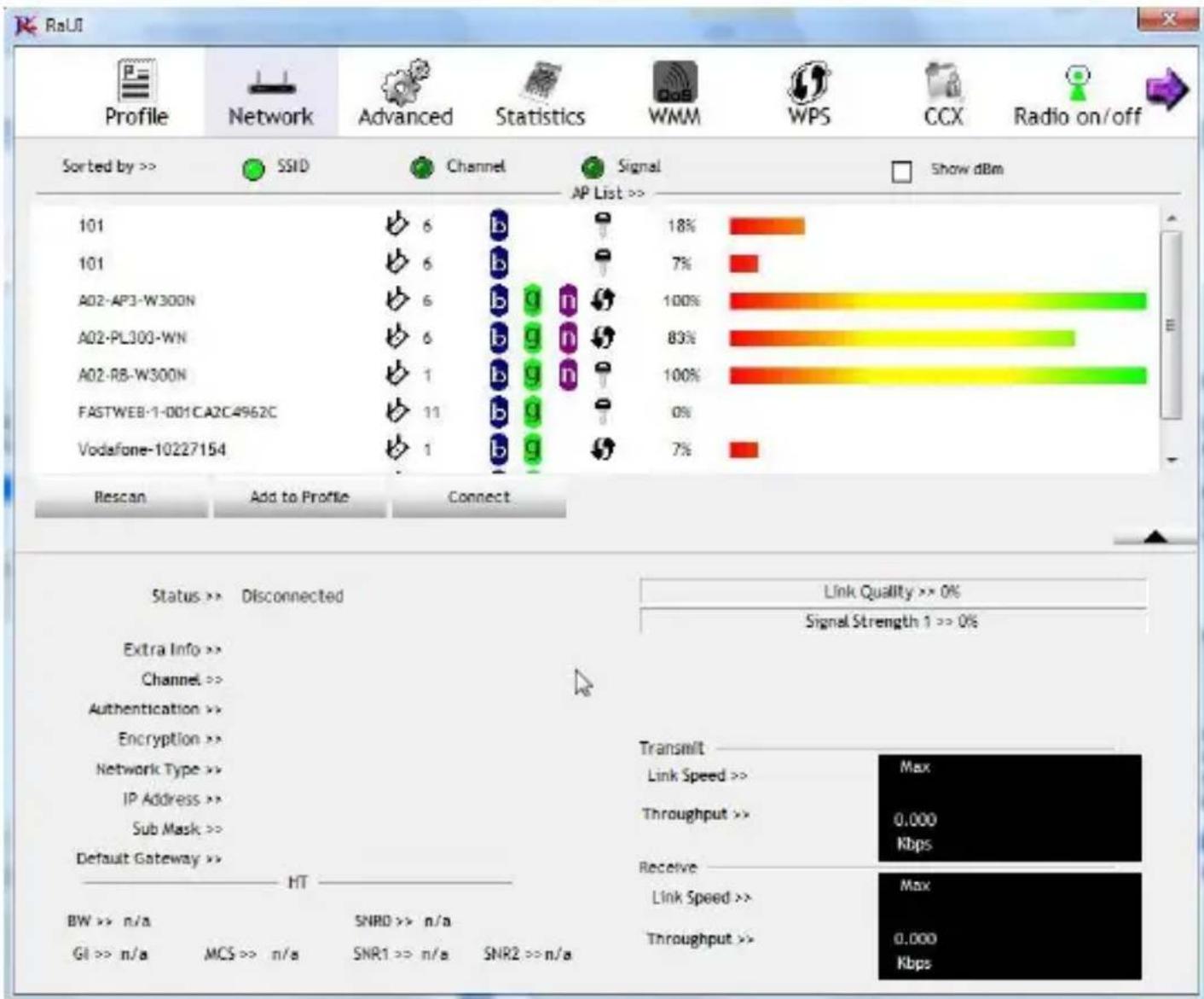

5.2 Network

In questa schermata è possibile visualizzare le reti disponibili e visualizzarne i parametri di base, come la potenza del segnale, la sicurezza adottata alla rete, il canale di connessione e l'SSID.

Tramite la pressione del tasting Rescan, sera possibile effettuire una scansione delle frequenze al fine di rilevare reti wireless attive.

Dopo aver selezionato una rete alla finestra AP List, la pressione del tasto Add to Profile permette la creatione di un nuovo profilo con i dati della rete selezionata (nel caso in cui la rete sia protetta, potrebbe essere necessaria la creatione di un nuovo profilo al file di impostare i dati per l'accesso).

Dopo aver selezionato una rete alla finestraAPList, tramite la pressione del tasto Connect permette la connessione alla rete selezionata (nel caso in cui la rete sia

Atlantis

protetta, potrebbe essere necessaria la creazione di un nuovo profilo al file di impostare i dati per l'accesso).

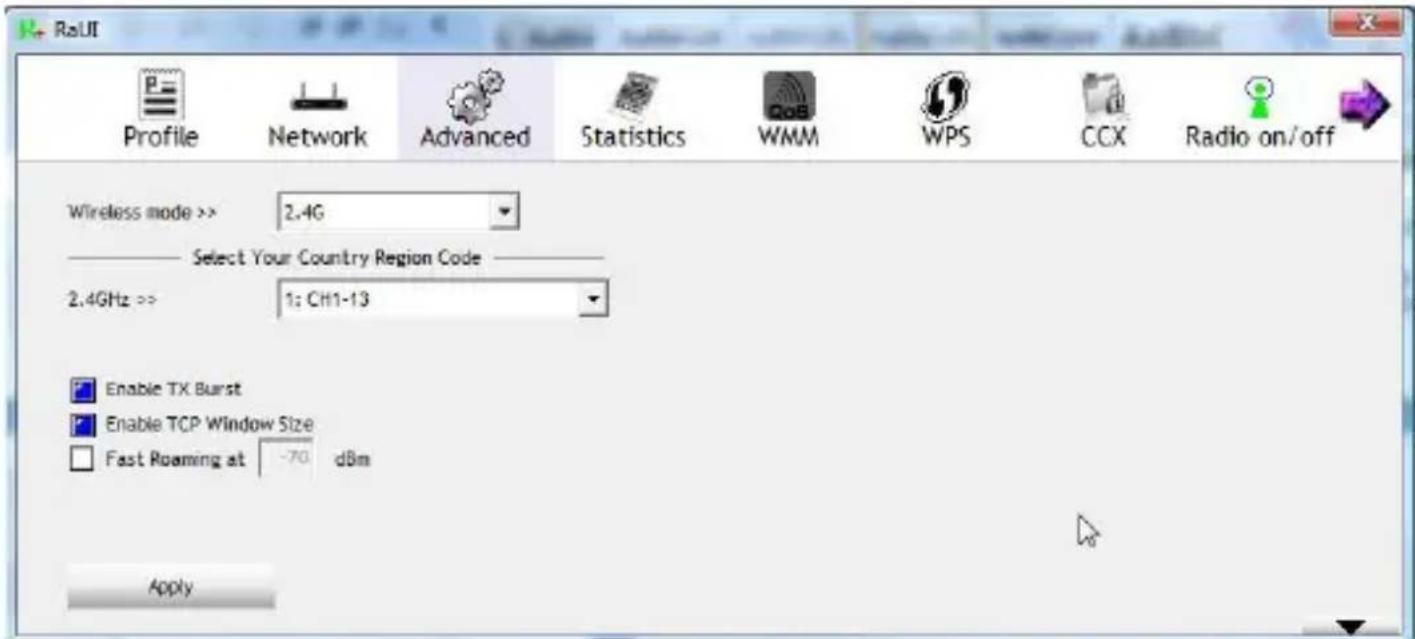

5.3 Advanced

• Wireless mode: Selezionare la frequenza utilizzata (nel caso di apparati b/g/n è fissa sui 2.4Ghz)
• Select Your Country Region Code: E' possibile scegliere la regione in cui il disposativo wireless verrà utilizzato. Questo, automaticamente, regolare l'apparato nel rispetto delle regole vigenti. La selezione errata della regione (nel Campo Country Domain) potrebbe portare ad un utilizzo di frequenze vietate. E' necessario scegliere la regione corretta.
• Enable TX Burst: Spuntare per attivare la modalità Frame Burst Mode(proprietaria di Ralink).
• Enable TCP Windows Size: Ottimiza la dimensione della finestra (TCP Windows) per migliorare il throughput
• Fast Roaming at: Utilizzare per favorire un fast Roaming. Introduire il valore limite per effettuare la disconnessione (introduire un valore tra -60 e -90).

Apply: Per renderere attivi I cambiamenti.

La selezione errata della regione (nel Campo Select Your Country Domain) potrebbe portare ad un utilizzo di frequenze vietate. E' necessario scegliere la regione corretta. Consultare la tabella ripielogativa containuta all'Appendice A. Per l'Italia scegliere 1 (Canali 1-13).

Atlantis

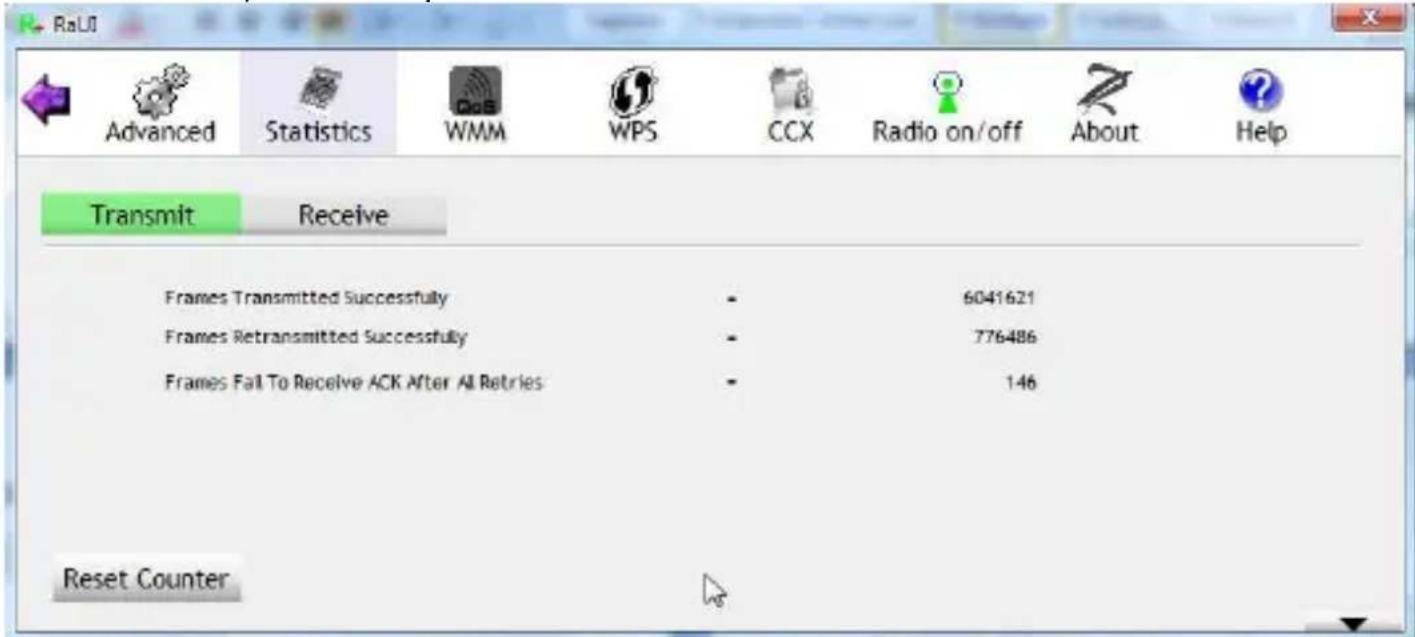

5.4 Statistics

In questa schermata sare possibile visualizzare le statistiche relative alla connessione di rete corrente, suddivise per ricezione e trasmissione.

Transmit Statistics (selezionare il tab Transmit):

• Frames Transmitted Successfully:Numero di frames trasmessi con successo.
• Frames Transmitted Successfully Without Retry:Numero di frames trasmessi con successo alla nessun reinvio.
• Frames Transmitted Successfully After Retry:Numero di frames trasmessi con successodopo almeno un rinvio.
• Frames Fail To Receive ACK After All Retries:Numero di frames trasmessienza successo.
• RTS Frames Successfully Receive CTS: Ricezioni del frame CTS dopo aver spedito il frame RTS.
• RTS Frames Fail To Receive CTS: Non ricezioni del frame CTS dopo aver spedito il frame RTS.

Receive Statistics (selezionare il tab Receive):

• Frames Received Successfully:Numero di frames ricevuti con successo.
• Frames Received With CRC Error:Numero di frames ricevuti con errori di CRC.

Atlantis

• Frames Dropped Due To Out-of-Resource: Frames tagliati per mancanza di risorse Allocabili.
  Duplicate Frames Received:Numero di frame duplicati.

Cliccare sul buttoner Reset counters to zero per azzerare il conteggio delle statistiche.

5.5 WMM

Questa schermata permette di attivare una series di funzionalità mirate ad ottener, tramite delle politche di qualità del servizio (QoS), un miglioramento in termini prestazionali e di gestione dei flussi multimediali veicolati sulle connessioni wireless. Per attivare la funzionalità WMM, anzitutto spuntare il bottone WMM Enable (I'AP cui il client è collegato deve supportare QUESTa modalità) eismaticare poi su Apply.

WMM - Power Save Enable: Spuntare la voce WMM Power Save Enable e scegliere la tipologia più adatta tra quale proposte.
- Direct Link Setup: Questa funzionalità permette l'invio automatico del flusso dati al client direttamente essere passare dall'AP. Le condizioni necessarie affinché sua possibile utilizzato questa caratteristica sono le seguenti: AP supporta il DLS, entrambi i client supportano il DLS, quello sulla attivo su tutti e 3 gli apparati. VerificateQueste condizioni, spuntare la voce Direct Link Setup Enable ed insertire il MAC Address del client con cui effettuare il DLS (lo stesso procedimento va fatto paritetricamente) ed il valore in secondi di durata del tunnel (0 forza ad una connessione continua fra i 2 client).

Atlantis

Atlantis

5.6 WPS

WPS (Wi-Fi Protected Setup) è un insieme di specifiche pensato per amplificare la gestione e la messa in sicurezza delle reti wireless (per approfondimenti sul funzionamento, consultare l'appendice B).

Il dispositivo supporta due modalità di gestione WPS, ma per senticità di utilizzo, verrà descritta la sola modalità PBC (Push Button Configuration).

WPS AP List: Visualizza la lista degli Access Point con supporto WPS rilevati dal dispositorio.
WPS Profile List: Visualizza la lista dei profili WPS configurati sul disposativo.
- Config Mode: Indica lo stato del dispositivo tra Enrollee o Registrar.
Rescan: Effettua una nuova scansione delle frequenze alla ricerca di dispositivi con supporto WPS.
Information: Visualizza le informazioni WPS relative all'Access Point selezionato nella finestra WPS AP List.
- Renew: Genera un nuovo PIN code per il dispositivo.
- Detail: Visualità le informazioni relative al profilo WPS selezionato nella finestra WPS Profile List.
- Connect: Avvia la connessione utilizzato il profilo WPS selezionato alla finestra WPS Profile List.
Disconnect: Disconnette il profilo WPS currentemente utilizzato.

Atlantis

• Export Profile: Esporta il profilo di connessione WPS aggiungendolo ai profili di connessione.
• Delete: Cancella il profilo di connessione WPS selezionato.

5.6.1 WPS in modalità PBC

La modalità PBC (Push Button Config) permette all'utente di configurare la rete wirelesstramite la sola pressione di un tasto (fisico o virtuale).

Di seguito verrà descritto come create una connessione WPS in modalità PCB:

Prima di avviare但这a modalità di sincronizzazione, è necessario verificare che:

Non siano presenti altri Access Point in modalità PBC attiva
Gli Access Point che utilizzato la modalità PCB abbiano terminato il loro intervallo di scansione.

• Impostare la modalità Enrollee nel Campo Config Mode.
• Cliccare sul pulsante PBC per attivare il processo di sincerizzazione.
  Premere il pulsate PBC presente sull'Access Point o sul Router Wireless.

Il disposativo effettuerà un processo di scambio di credenziali con l'Access Point e autoconfigurerà il client per poter scambiare dati in modo sicuro con lo stesso.

Per ulteriori informazioni:

http://www.wi-fi.org/files/kc_80_20070104_Introducing_Wi-Fi_ProTECTED_Setup.pdf

http://www.wi-fi.org/files/wp_18_20070108_Wi-Fi_Protected_Setup_WP_FINAL.pdf

5.7 CCX

Consultere l'Help OnLine disponibile in lingua inglese per ulteriori informazioni circa l'uso delle estensioni CCX (Cisco Compatible eXtensions).

5.8 Radio On/Off

Tramite la pressione di quello pulsante, sare possibile disattivare o riattivare il modulo radio del dispositorio.

5.9 About

In esta schermata sera possible visualizzare le versioni di driver e utility corrente实用性.

Atlantis

5.10 HELP

Cliccare per consultare l'Help OnLine disponibile in lingua inglese.

Atlantis

6. SUPPORTO OFFERTO

Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis Land tramite l'apertura di un ticket on-line sul portale http://www.atlantis-land.com/ita/supporto.php.

Nel caso non fosse possibile l'accesso al portale di supporto, è altri possible richiedere assistenza Telefonica al numero 02/00632345 (consultare il site per verificare gli orari in cui il servizio viene erogato).

Per esporre eventuali richieste di supporto prevalita o richieste di contatto, si invita ad utilizzare gli indirizzi mail [e-mail] oppure [e-mail].

Atlantis Land

Via Pelizza da Volpedo, 59

20092 Cinisello Balsamo (MI) - Italy

Tel: [phone]

Fax: [phone]

Website: http://www.atlantis-land.com

Email: [e-mail]

APPENDICE A: Disabilitare Zero Configuration

Di seguito è indicato come disabilitare il servizio Zero Configuration di Windows XP, al fine di poter controlling il disposativotramite l'utility fornita a corredo:

• Cliccare su Start e poi su Pannello di Controllo
• Selezionare dal menu di sinistra la voce Visualizzazione classica
• Cliccare su Strumenti di amministrazione
• Cliccare su Servizi
• Selezionare il servizio Zero Configuration e cliccare su Proprietà
• Cliccare sul pulsante Arresta per terminare temporaneamente il servizio
• Impostare il Campo Tipo di Avvio su Disabilitato come da figura

Atlantis

WPS (Wi-Fi Protected Setup) è un insieme di specifiche mirate a facilitare notevolmente le operazioni di aggiunta di dispositivi alla propria rete wireless e la messa in sicurezza della stessa con la sola pressione di un pulsante oppuretramite l'immissione di un codice PIN.

I dispositiivi conformi alle specifiche WPS sono quindi in grado, in maniera molto semiclassical, di rilevare le reti con tale supporto, acquisirne le impostazioni basilari(quali SSID e canale) e negoziarre in maniera del tutto automatica un profilo di sicurezza utilizzando i più avanzati algorithmi di crittografia come WPA e WPA2.

Nella configurazione PIN, un codice PIN univoco viene assegnato ad agli dispositivo che deve far parte della rete; un adesivo o un etichetta posta sulla parte posteriore del client identificcheranno tale codice in caso di PIN statico, o in alternatively quello verrà generato in maniera dinamica e visualizzato tramite utility.

Questo codiceiene utilizzato per assicurare l'identificazione univoca della periferica e per evitare intrusioni all'interno della rete da parte di periferiche esterne. Gli utenti, per poter aggiungere il dispositivo alla rete, dovranno insertire all'interno del Register (presente all'interno dell'Access Point), il codice PIN identificativo della periferica da connettere.

Nella configurazione PCB, l'utente sare in grado di aggiungere periferiche e mettere in sicurezza la propria rete tramite la semplice pressione di un pulsante (fisico sugli Access Point e virtuale sui dispositivi client).

Di seguito una tabella riassuntiva suivantaggi del supporto WPS e sulle modalità di configurazione:

Senza WPS	Con WPS (PIN mode)	Con WPS (PCB mode)
Accensione dell'Acces Point	Accensione dell'Acces Point	Accensione dell'Acces Point
Accesso all'Access Point	Attivazione del client	Attivazione del client
Configurazione dell'SSID	Generazione in maniera automatica dell'SSID e broadcasting della stessa.	Generazione in maniera automatica dell'SSID e broadcasting della stessa.
Attivazione della sicurezza	Accesso al Register presente sull'Access Point	Pressione del bottone sull'Access Point e sul client
Impostazione della parola di accesso (WPA) o delle chiavi di accesso (WEP)	Insierimento del PIN relativo al client da aggiungere.
Attivazione del client	Avvio della

Atlantis

	sincronizzazione tra AP e client
Sezione della rete a cui connettersi
Inserimento della chiave di sicurezza per la connessione del client

In questa modalità è possibile trasformare la sched a unvero e proprio AP. tornare alla modalità client, selezionare la voce Switch to Station Mode e cliccarci sopra.

L'Utility di configurazione, in modalità Access Ponit, include 6 tabs: Config, Access Control List, Mac Table, Event Log, Statistics ed About.

Per

Config

In questa sezione è possibile configurare tutti i parametri tipici di un Access Point quali SSSID, Wireless Mode (frequenza di lavoro), Tx Power/Idel Time/Beacon Interval e Channel. Cliccare su Security Settings (vedere sezione da 5.1.1 a 5.1.3) per attivare la configurazione del sistema di sicurezza da utilizzato. Cliccare su Use Mac Address per utilizzato come SSID il Mac Address dell'AP.

Per ulteriori dettagli si consulti l'help integrato.

Il range di frequence radio usate delle apparecchiature Wireless IEEE 802.11g/b è suddiviso in "canali". Il numero di canali disponibili dipendall'area geografica di appartenenza. E'possible selezionare canali differenti in modo da eliminare eventuali interferenze con gli Access Point

Atlantis

vicini. L'interferenza si verifies quando due o più canali si sovrappongono degradando le prestazioni, esta sovrapposizione è chiamata "Overlap".

E' consigliabile Maintainere una distance di 5 canali tra due utilizzati (e AP1 posizionato sul canale 1, AP2 posizionato sul canale 6).

Da quello si evince che soltanto 3 Access Point possono essere usati caso di sovrapposizioni spaziali(copertura) e temporali(funzionano allo stesso tempo).

Access Control

In esta sezione è possible configurare l'Access Point in modo da fornire l'accesso solo après aver controllato il MAC address del client wireless.

Access Policy	Allow All	Reject All	Disable
Default Access	Access	Reject	Access
Effetto	Tutti vengono abilitati all'accso a meno di Quei MAC Address presenti nell’Access List.	Nessunoieneabilitato all'accsoa meno di Quei MAC Address presenti nell’Access List.	Tutti vengono abilitati all'accso.

Mac Table

Vengonoismostratelinformazioni (MACAddress,AIDePower Saving Mode) delle stazioni loggata all'AP.

Event Log

Vengono visualizzate una serie di tuple contenti un Campo data ed un Campo descrizione.

Statistics

Si faccia riferimento alla sezione 5.4

About

Si faccia riferimento alla sezione 5.9

APPENDICE D: Connessione usando il Client di Windows

In Windows XP/Vista e 7 è incluso un client che permette la gestione di un adattatore wireless al pari delle Utility.

Windows 7

• Cliccare sull'icona di rete posizionata sulla System Tray (vedi imagine) e selezionare l'opzione Centro connessioni di rete e condivione oppure*cliccare su Start -> Pannello di Controllo -> Centro connessioni di rete e condivione.

• Selezionare l'opzione Connessione a una rete dal menu di sinistra per visualizzare la lista di reti wireless disponibili.
• Selezionare l'SSID della rete desiderata e premere sul pulsante Connetti per avviare la procedura di connessione.

Al termine della procedura di connessione, un messaggio confermerà l'avvenuta connessione del client USB/PCI all'AP.

Nel caso in cui non sia possibile visualizzare la lista di reti -, fili disponibili, si prega di verificare la corretta installazione dei driver del client USB/PCI.

Atlantis

Windows VISTA

• Cliccare sull'icona di rete posizionata sulla System Tray (vedi imagine) e selezionare l'opzione Centro connessioni di rete e condivione oppure*cliccare su Start -> Pannello di Controllo -> Centro connessioni di rete e condivione.

• Selezionare l'opzione Connessione a una rete dal menu di sinistra per visualizzare la lista di reti wireless disponibili.
• Selezionare l'SSID della rete desiderata e premere sul pulsante Connetti per avviare la procedura di connessione.

Al termine della procedura di connessione, un messaggio confermerà l'avvenuta connessione del client USB/PCI all'AP.

Nel caso in cui non sia possibile visualizzare la lista di reti除去 fili disponibili, si prega di verificare la corretta installazione dei driver del client USB/PCI.

Atlantis

Windows XP

• Fare doppio click sull'icona di rete posizionata sulla System Tray (vedi imagine).

• Selezionare l'SSID della rete e premere sul pulsante Connetti per avviare la procedura di connessione.

Al termine della procedura di connessione, un messaggio confermerà l'avvenuta connessione del client USB/PCI all'AP.

Nel caso in cui non sia possibile visualizzare la lista di retizza fili disponibili, si prega di verificare l'avvvio del servizio Zero Configuration (vedi appendice A) e la corretta installatione dei driver del client USB/PCI.

Atlantis

APPENDICE E: Configurazione indirizzo IP in DHCP Client

Questo capitolo fornisce alcuneindicazioni su come impostare l'indirizzo IP alla scheda Wireless usata in modalità DHCP client.

Configurazione del PC in Windows 2000

• Andare su Start/Settings/Control Panel. Cliccare due volta su Network and Dial-up Connections.
• Cliccare due volta su Local Area Connection.
  In Local Area Connection Status/Wireless晰care Properties.
• Selezionare Internet Protocol (TCP/IP) e cliccare su Properties.
• Selezionare l'opzione Obtain an IP address automatically e successivement Obtain DNS server address automatically.
  Premere su OK per terminare la configurazione.

Configurazione del PC in Windows XP

• Andare su Start e poi Panello di Controllo. Cliccare due volte su Connessione di rete (se non fosse presente cliccare prima su: Passa alla Visualizzazione Classica).
• Cliccare due volta su Connessione alla rete locale (LAN)/Wireless.
• Nel TAB generale cliccare Proprietà.
• Selezionare Protocollo Internet (TCP/IP) e cliccare su Proprietà.
• Selezionare l'opzione Ottieni automaticamente un indirizzo IP e successivement Ottieni indirizzi server DNS automaticamente.
  Premere su OK per terminare la configurazione.

Configurazione del PC in Windows Vista

• Andare su Start poi Pannello di Controllo (cliccare sulla voce Visualizzazione classica) e qui cliccare due volte sull'icona Centro Connessione di rete e Condivisione, poi clicare su Gestisci connessione di rete.
• Cliccare 2 volte sull'icona Local Area Connection/Wireless e cliccare su Proprietà poi cliccare su Continua (per continuare è necessaria l'autorizzazione dell'utente).
• Selezionare Protocollo Internet Versione 4 Protocol (TCP/IPv4) e cliccare su Proprietà.

Atlantis

• Selezionare l'opzione Ottieni automaticamente un indirizzo IP e successivement Ottieni indirizzi server DNS automaticamente.
  Premere su OK per terminare la configurazione.

Configurazione del PC in Windows 7

Andare su Start poi Pannello di Controllo (clickcare sulla voce Icone Piccole o Grandi) e qui clickcare due volte sull'icona Centro Connessione di rete e Condivisione, poi clickcare su Modifica Impostazione Scheda.
- Cliccare 2 volte sull'icona Local Area Connection/Wireless e cliccare su Proprietà poi cliccare su Continua (per continuare è necessaria l'autorizzazione dell'utente).
- Selezionare Protocollo Internet Versione 4 Protocol (TCP/IPv4) e cliccare su Proprietà.
- Selezionare l'opzione Ottieni automaticamente un indirizzo IP e successivement Ottieni indirizzi server DNS automaticamente.
Premere su OK per terminare la configurazione.

Atlantis

APPENDICE F: Risoluzione dei problemi

Questo capitolo fornisce alcune soluzioni in merito ai problemi nei quali si potrebbe incorrere durante l'installazione e l'utilizzo del prodotto. Leggere le seguentiindicazioni per risolverve eventuali problemi.

PROBLEMatica	SOLUZIONE
Il personal computer non rileva la periferica.	Accertarsi che la schedà non sia fisicamente danneggiata.Accertarsi che la schedà sa correttamente inserita nelle slot PCI/USB.Provarare uno slot PCI/USB differente.Accertarsi di aver installato correttamente le utility di gestione.
Non è possibile accedere a nessuna risorsa Wireless	Assicurarsi che il PC sia accesoAssicurarsi che siano disponibili reti wireless a distance di rilevamento.Assicurarsi che le impostazioni di rete wireless siano corrette. Verificare con l'amministratore di rete SSID, canale utilizzato, ecc.

DOMANDA

RISPOSTA

Come posso disabilitare il gestore delle connessioni Wireless di Windows XP

In Windows XP è raccomandato utilizzato il software di gestione delle connessioni senza fili fornito a corredo del prodotto. Una volta conclusa l'installazione del driver seguire i seguenti passi per disabilitare il gestore delle reti wireless integrato in Windows XP • Apriere il Pannello di controllo e*cliccare su Connessioni di rete. • Cliccare con il tasto destro sull'icona Connessione di retezza fili relatività all'adattatore di rete wireless, e selezionare Proprietà. • Selezionare il tab Retizza fili, e deselezionare la voce Usa Windows

Atlantis

	per configurare le impostazioni della rete senza fili,*cliccare quindi su OK.
Posso avviare un'applicazione da un computer remoto presente sulla rete wireless?	Questo dipende direttamente dall'applicazione stessa, se è stata progettata per lavorare in rete (non fa differenza che si wireless o cablata) non ci sareà alcun problema.
Posso giocare in rete con gli altri computer presenti sulla WLAN?	Si, se il gioco è dotato di funzionalità multiplayer in rete.
Cos'è lo Spread Spectrum?	La trasmissione Spread Spectrum si basa sulla dispersione dell'informatione su una banda molto più ampia di quella necessaria alla modulazione del segnale disponibile. Il vantageglio che si ottiene da但这a的技术ica di modulazione è infatti una Bassa sensibilità ai disturbi radioeletricianche per trasmissioni a potenza limitata. Questa caratteristica è oviamente preziosa quando si devono trasmettere dei dati.
Cosa sono DSSS e FHHS?	DSSS (Direct-Sequence Spread-Spectrum): E' una particolare Tecnologia di trasmissione per la banda larga che consente di trasmettere agli bit in maniera ridondante. E' adatta in particolare per la trasmissione e la ricezione di segnali deboli.FHHS (Frequency Hopping Spread Spectrum): è una Tecnologia che permette la condivizione tra più utenti di uno stesso insieme di frequence. Per evitare interferenze tra periferiche dello stesso tipc le frequence di trasmissione cambiano sino a 1.600 volte agli secondo.
Le informazioni INViate via wireless possono essere intercettate?	La schedà offre funzionalità di crittografia avanzate quali WPA e WPA2 e WEP sono a 128 bit; perché provvede a rendere sicure le trasmissioni dati wireless. Il supporto per autenticazionetramite server RADIUS permette inoltre di garantire un

Atlantis

	ulteriore livello di sicurezza alla rete wireless.
Cosa è il WEP?	WEP è la sigla di Wired Equivalent Privacy, un protocollo di sicurezza per le reti locali nella fili (WLAN) definito dallo standard 802.11b.
Cosa è il WPA/WPA2?	WPA è la sigla di Wi-Fi Protected Access, un protocollo di sicurezza per reti wireless basato su protocollo crittografico RC4.Introdotto con lo standard IEEE 802.11g, prevede una gestione dinamica della chiave di autenticazione al fine di eliminare i punti deboli dell'algoritmo WEP.La successiva introduzione dell'accelerazione in AES ha inoltre permesso di ottenerere importanti miglioramenti sulla in termini prestazionali che di sicurezza.
Cosa è il Roaming?	Il Roaming è la capacité di un utente che possiede un computer portatile di comuncare nella interruzioni nelle si muove liberamente all'interno di una rete wireless la cui estensione è stata incrementata grazie all'utilizzo di più access point.
Cosa è la banda ISM?	Questa Frequenza è stata messa a disposizione dalla FCC, su richiesta delle aziende che intendevano sviluppare soluzioni wireless per l'uso civile quotidiano ed è generalmente contraddistinta dalla sigla ISM band (Industrial, Scientific and Medical). InQLsta frequenza operano solo dispositivi industriali, scientifici e medici a basso potenze.
Cosa è lo standard IEEE 802.11g?	Lo standard 802.11g opera alla frequenza di 2,4 GHz e quando è pienamente compatible con la più diffusa versione b. Il vantageglio è che consente una velocità di trasferimento di 54 Mbps, cinque volte superiore allo standard 802.11b.
Cosa si intende per 802.11n draft?	Un draft è una bozza di insieme di specifiche sottoposte ad APPROVazione al fine di divenire standard.

Atlantis

Al momento della stesura del presente manuale, il futuro standard IEEE 802.11n è giunto alla seconda release di但这a bozza (draft 2.0).

Atlantis

Copyright Statement

Via Pelizza da Volpedo, 59

20092 Cinisello Balsamo (MI) - Italy

Tel: [phone]

Fax: [phone]

Website: http://www.atlantis-land.com

Email: [e-mail]
