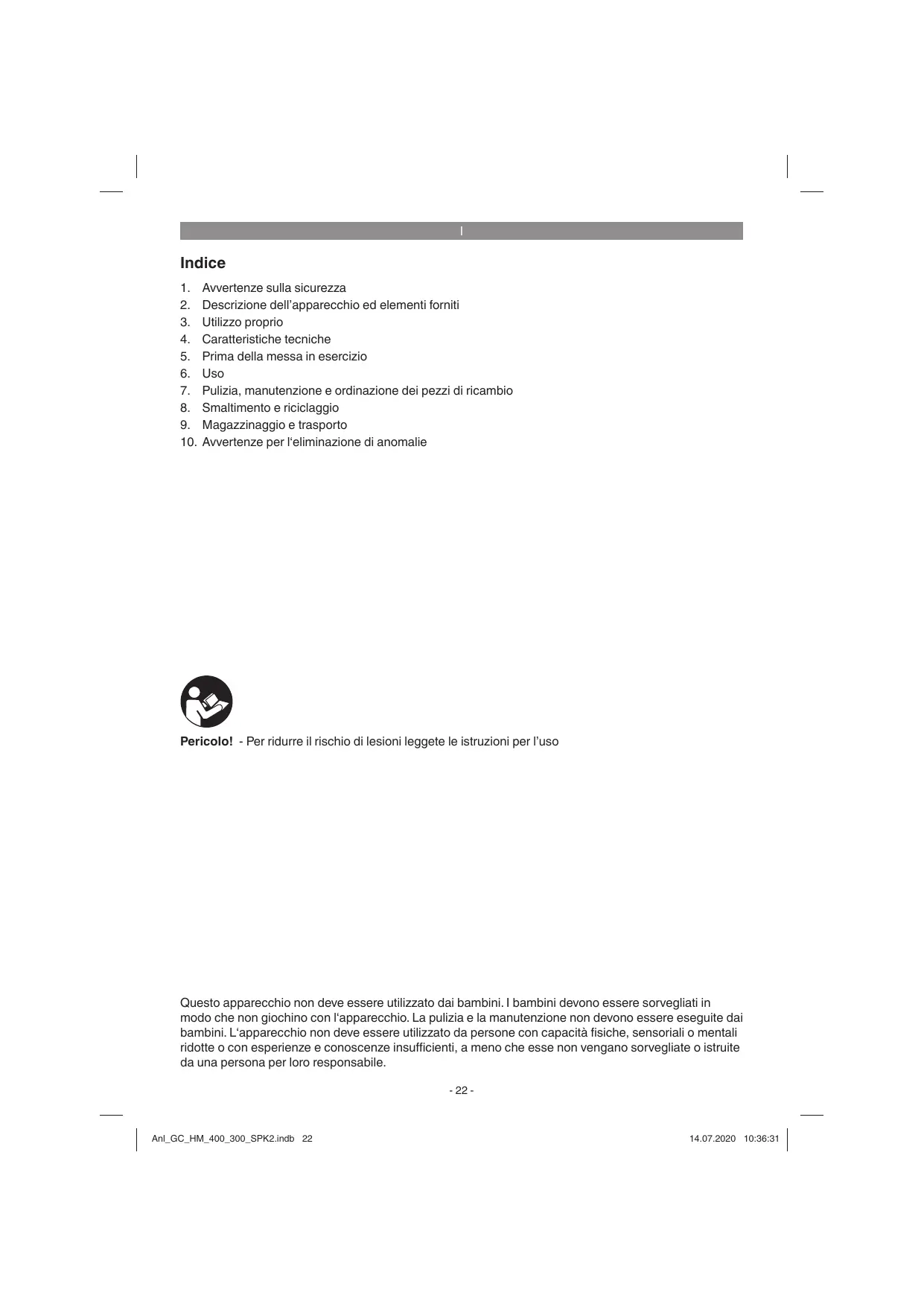

MANUALE UTENTE GC-HM 300 - GC-HM 400 EINHELL

1. Avvertenze sulla sicurezza
2. Descrizione dell'apparecchio ed elementi forniti
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Prima della messa in esercizio
6. Uso
7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
8. Smaltimento e riciciclaggio
9. Magazzinaggio e trasporto
10. Avvertenze per l'eliminazione di anomalie

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Questo apparecchio non deve essere utilizzato dai bambini. I bambini devono essere sorvegliati in modo che non giochino con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini. L'apparecchio non deve essere utilizzato da persone con disponibilità fisiche, sensoriali o mentali ridotte o con esperenze e conoscenze insufficienti, a meno che esse non vengano sorvegliate o struite da una persona per loro responsabile.

1

Pericolo!

Nell's use are gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparechio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparechio. Non ci assumiamo alla responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avventenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni sono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avventenze e le istruzioni per eventuali necessità future.

Spiegazione della targhetta di avertenze sull'apparecchio (vedi Fig. 11)

1. "Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso"
2. Attenzione! Tenete lontane le persone e stranee e gli animali alla zona di pericolo!
3. Attenzione! - Lame affiliate
4. Fate attenzione alle lame in movimento. Non mettete le mani e i piedi nelle aperture quando l'apparecchio è in funzione.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1)

1. Manico
2. Mandrino di taglio
3. Ruota
4. Carcassa
5. Cestello di raccolta
6. Cinghia di fissaggio

2.2 Elementi forniti (Fig. 2)

1. Tagliaerba a mano (premontato)
2. Parte superiore del manico di spinta
3. Prolunga del manico di spinta (2 pezzi)
4. Parte inferiore del manico di spinta A
5. Parte inferiore del manico di spinta B
6. Telaio del manico
7. Cestello di raccolta con cinghia di fissaggio
8. Vite M6 x 30 (4 pezzi)
9. Vite M6 x 25 (4 pezzi)
10. Dado a testa esagonale M6 Istruzioni per l'uso originali Avvertenze di sicurezza

Verificate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non及其他 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio eanchesi fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio sino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono glucattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

3. Utilizzo proprio

Il tagliaerba manuale è stato concepito per tagliare l'erba.

Il tagliaerba manuale è adatto all'uso privato in giardini di piccole dimensioni. Vengono considerati tagliaerba manuali per l'uso privato in giardini di piccole dimensioni quegli appearecchi che vengono impiegati principamente per la cura di prati e di superfici erbose, ma né in impianti pubblici e sportivi né in attività agricole o forestali.

1

Attenzione! A causa del pericolo di lesions cui l'utilizzatore è esposto non è consentito l'impiego del tagliaerba manuale per tagliare piante rampicanti o prati su giardini pensili o nelle fioriere sui balcononi.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operaore, e non il costruttore, è responsable dei danni e delle lesioni di uomini tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriiale. Non ci assumiamo una garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

GC-HM 300

Larghezza di lavoro: 30 cm

Altezza di taglio: 13-37 mm

Peso: 6,5 kg

GC-HM 400

Larghezza di lavoro: 40 cm

Altezza di taglio: 13-37 mm

Peso: 7,2 kg

5. Prima della messa in esercizio

Aventimento! Portate sempre quanti protettivi nelle'eseguire tutte le operazioni di montaggio e manutenzione.

5.1 Montaggio tagliaerba

Fig. 3: Avvitate la parte superiore del manico di spinta (12) con le due prolonghe relative (13). A quello scopo usate le due viti M6x25 (19) e due dadi a testa esagonale M6 (20).

Fig. 4: Avvitate la parte inferiore del manico di spinta A (14), la parte inferiore del manico di spinta B (15) e le due prolonghe del manco di spinta (13) tra di loro. A tal fine utilizzate quattro viti M6 x 30 (18), due viti M6 x 25 (19) e dadi a testa esagonale M6 (20).

Fig. 5: Agganciate prima una parte inferiore del manico di spinta al tagliaerba, poi comprimete un po' il manico di spinta e agganciate l'alto lato.

5.2 Montaggio cestello di raccolta (Fig. 6/7)

A. Spingete il telaio del manico nel tubo del cestello di raccolta.
B. Ribaltate le linguette di fissaggio laterale del cestello di raccolta sul telaio del manico.
C. Ribaltate la linguetta di fissaggio inferiore del cestello di raccolta sul telao del manico.

5.3 Aggancio del cestello di raccolta

Agganciate il cestello di raccolta montato alla rotella. Il cestello di raccolta viene inolte fissato al manico di spinta con la tracolla acclusa (vedi Fig. 1).

6. Uso

6.1. Impostazione dell'altezza di taglio (Fig. 8)

L'altezza di taglio più essere regolata su 4 livelli fra 13-37 mm. A quello scopo tirate verso l'esterno il bullone a molla (A) e lasciatelo scatta re nel foro desiderato.

6.2 Utilizzo

Nel tagliare l'erba si consiglia di ripassare i margini della fascia più eseguita, quando con una sovrapposizione.

Lavorate solamente con lame affiliate e in perfetto stato in modo che gli steli d'erba non si sfilaccino e il prato non ingial分会.

Per ottener un buon taglio si deve muovere il tagliaerba in strisce possibilmente dritte. Le corsieosi formate si devono quando sovrapporre sempre di alcuni centimetri al fine di evitare strisce di erba non tagliata.

Per ottenere una superficie erbosa ben curata consigliamo un'altezza di 3 - 4 cm dopo il taglio se il prato verrà calpestato e di 1,5 - 2,5 cm se si tratta di un prato ornamentale. Il tagliaerba elicoidale consente di migliorare l'aspetto specialmente dei prati ornamentali. Tagliate il prato 1 o 2 volte alla settimana. Se il prato viene calpestato consigliamo di eseguire il taglio quando l'erba è alta 6 - 7 cm, se inceve se tratta di un prato ornamentale con erba alta 3 - 4 cm. Indipendentemente dall'altezza di taglio consigliata, il mondo er-boso dovrebbe essere accorciato ad agli passata soltanto di un terzo della sua altezza attuale. Prima del primo gelo il mondo erboso dovrebbe

1

essere portato all'altezza consi-gliata. Tagliare il prato sempre con l'erba più asciutta possibile per ottenerile migliorioris risul-tati. Il tanto erboso non dovrebbe mai superare i 10 cm di altezza per poter essere ta-gliato di nuovo correttamente. Il tagliaerba è dotato di una funzione di disattivazione del-le lame durante la retromarcia.

Sui pendii le strisce formate dal taglio devono essere trasversali rispetto al perdio. Per evitare che il tagliaerba scivoli lateralmente basta inclinarlo versusl alto. Scegliete l'altez-za di taglio a seconda della lunghezza effettiva del manto erboso. Eseguite diverse pas-sate in modo che agli volta vengano tagliati al massimo 4 cm.

Spegnete il motore prima di eseguire qualsiasi controlo della lama. Tenete presente che la lama continua a ruotare per alcuni secondi dopo aver disinserito il motore. Non perché te mai di fermare la lama. Controllate regolarmente che la lama sia ben fissata, in buono stato e ben affiliata. In caso contrario affiliata o sostituitela. Se la lama in movimento va a sbattere contro un oggetto, fertmate il tagliaerba e attendete fino a quando la lama sia completenessl erma. Controllate quindi lo stato della lama e del portalama. Se sono danneggiati, devono essere sostituiti.

Non togliete resti di erba tagliata alla scopcca e dall'utensile con le mani o con i piedi, ma con mezzi adatti, come per es. una spazzola o uno scopino.

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

7.1 Pulizia

• Dop l'uso pulire l'attrezzo con una spazzola o con uno straccio.
• Tenete l'apparecchio in un luogo asciutto e non accessibile ai bambini. Per un rimessaggio con minimo ingombro potete rimuovere il sacco di raccolta e jegare il manico verso l'alto (Fig. 10).
  La cura regolare del tagliaerba non sostanto lo conserva a lungo in buono stato e ben efficiente, ma contribuisceanche a tagliare il prato in modo più semplice e accurato.

7.2 Manutenzione

• Fate in modo che tutti gli elementi di fissaggio (viti, dadi ecc.) siano sempre fissi e avvitati in modo da poter lavorare con l'apparecchio in maniera sicura.
  Sostituite le parti usurate o danneggiate.
  Per una lunga durata, tutte le parti a vite, le ruote e gliassi devonoVenire puliti e infine oliati.
• La lama del mandrino di taglio è la parte più esposta all'usura. Controllate regolarmente le condizioni e il fissaggio della lama del mandrino di taglio.
  Rivolgetevi al nostro servizio di assistenza clienti se le lame del mandrino di taglio non fossoeri più affiliate e dovessero essere sostituite. Usate solamente ricambi originali.

7.2.1 Regolare la controlama (Fig. 9)

Aventimento! Indossate guanti protettivi.

Avverenza:

La controlama (L) è stata più regolata in fabbrica.
Dopo un uso prolongato può necessario regolarla di nuovo. Regolatela di nuovo solo se:

• il taglio appeare approssimativo e irregolare, gli steli d'erba non vengono tagliati (di-stanza eccessiva tra controrama e mandrino di taglio).
• l'apparecchio è difficile o impossibile da spin-gere.
• il mandrino di taglio emette forti rumori o non gira perché la controlama sfrega o è incastra-ta.

Regolazione:

• Ruotando il dato di regolazione (M) (chiave n. 10) in senso orario = la distanza tra controlama e mandrino di taglio si riduce

• Ruotando il dato di regolazione (M) (chiave n. 10) in senso antiorario = la distance tra controlama e mandrino di taglio aumento

• Allentate i due dadi di regolazione (M) (chiave n. 10) ruotandoli in senso antiorario.

• Girate in avanti una ruota per far muovere il mandrino di taglio. Contemporamente serrate ruotandolo uno dei dadi di regolazione (M) (chiave n. 10) sino a quando la controrama e il mandrino di taglio si toccano quasienza produrre rumore.
• Allentate quindi il dato di regolazione (M) (chiave n. 10) sino al punto in cui il mandrino di taglio inizia a muoversi liberamente.

1

1. Ripetete i punti 2 e 3 con il secondo dato di regolazione (M).

Important!

Serrate il dato di regolazione (M) (chiave n. 10) in modo uniforme su tutti e due i lati dell'apparecchio in modo che il mandrino di taglio (2) si possa appena muovere liberamente. La controlama (L) è regolata correttamente se un pezzo di carta viene tagliato su tutte la lunghezza fra le lame del mandrino di taglio (2) e la controlama nelle si gira in avanti una ruota a mano senza incontrare resistenza.

Alla fine della stagione eseguite un controllo generale del tagliaerba e togliete tutti i de-positi e le incrostazioni. All'inizio di agli stagione controllate assolutamente lo stato della lama. Per le riparazioni rivolgetevi al nostro centro assistenza clienti. Usate solamente ricambi originali.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quando segue:

• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
• numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitarre i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere essereutilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifiuti domestici. Per uno smaltimento correttto l'apparecchio va consecnato ad un apposto centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all'amministrazione comunale.

9. Magazzinaggio e trasporto

Magazzinaggio

Conservate l'apparecchio e i loro accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i

30^ . Conservate l'apparecchio nell'imballaggio originale.

Trasporto

• Tenete l'apparecchio sempre sull'impugnatura e non toccate l'utensile di taglio.
• Se presenti, applicate i dispositivi di sicurezza per il trasporto.
  Proteggete l'apparecchio da danni e forti vibrazioni che si presentano in particolare in caso di trasporto in veicoli.
  Assicurate l'apparecchio in modo che non scivoli e non si ribalti.

10. Avvertenze per l'eliminazione di anomalie

Se l'apparecchio viene fatto funzionare correttamente, non si dovrebbero verificare anomalie. In caso di anomalie, verificate le seguenti possibilità prima di rivolgervi al servizio assistenza.

Problema	Possibile causa	Rimedio
Rumori anomali	- Viti/parti allentate?- Corpi estranei nella lama?- Lame danneggiate?- Errata regolazione delle lame?	- Serrate le viti-Togliete i corpi estranei-Fate sostituire le lame- Regolate la controlama (vedi 7.2.1)
Risultato di taglio non adeguato	- Errata regolazione delle lame?- Lame non più affiliate?	- Regolate la controlama (vedi 7.2.1)- Fate'affilare o sostituire le lame

La ristampa o l'ulteriore riproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicità autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifiche tecniche

Informazioni sul Servizio Assistenza

In tutti i Paesi indicatei nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a sua disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria	Esempio
Parti soggetti ad usura *	Mandrino di taglio
Materialie di consumo/parti di consumo *
Parti mancanti

• non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errorsi vi preghiamento di denunciare il caso sul site internet www.isc-gmbh.info. Vi preghiamento di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha più funzionato una volta o era difettoso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa schedà di garanzia. Siamo a sua disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quello segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persona fisiche che non intendono utilizzato quello prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi appearecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo appearecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di questi difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

1. Sono esclusi alla nostra garanzia:

2. Danni all'apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

3. Danni all'apparecchio dovuti a usi improperi o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

4. Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di altro tipo naturale.

5. Il periodo di garanzia è 24 mesi e inizia a partire alla data di acquireo dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dello scorso. La riparazione o la sostituzione dell'apparecchio non comporta una prerogha del periodo di garanzia e con这一点a prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Cio valeanche nel caso in cui si ricorra a un servizio sul periodo.

6. Per rivendicare il diritto di garanzia vi preghiamo di comuncare che l'apparecchio è difettosotramite situ internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisito o altri documenti come prova dell'acquisto del vostro apparecchio nuovo. Apparecchi inviati sulla restituzione di garanzia perché non possono essere classificati in modo correspondente. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
