Tipo di prodotto	Ventilatore a soffitto con illuminazione LED e altoparlante Bluetooth
Marca	SULION
Modello	ROBOTTO
Alimentazione	220-240 V~, 50/60 Hz
Classe energetica	Classe I
Grado di protezione	IP20
Peso	2,9 kg
Potenza massima del ventilatore	15 W
Numero di velocità	6
Velocità massima	1052 giri/min
Portata d'aria massima	2700 m³/h
Livello sonoro massimo	49 dB
Illuminazione LED integrata	Sì, 26 W, 2600 lm, temperatura di colore 3000-6000 K, RGB, dimmerabile
Altoparlante Bluetooth	Potenza 10 W, Bluetooth 4.0
Telecomando	Sì, con timer, modalità brezza, senso di rotazione estate/inverno
Funzioni speciali	Modalità brezza naturale, timer, funzione inverno/estate, sincronizzazione multipla
Installazione	Da elettricista qualificato, altezza minima pale 2,3 m, distanza minima 30 cm
Manutenzione e pulizia	Panno morbido o microfibra, niente acqua, controllo fissaggi due volte l'anno
Ricambi e riparabilità	LED, driver, ricevitore e telecomando sostituibili
Garanzia	3 anni (generale), 5 anni LED, 8 anni motore DC

Domande frequenti - ROBOTTO SULION

Come installare il ventilatore ROBOTTO SULION?

L'installazione deve essere eseguita da un elettricista qualificato. Assicurarsi che il supporto sia fissato a una struttura in grado di sopportare almeno 30 kg e che le pale siano a oltre 2,3 m dal suolo. Seguire le istruzioni passo passo nel manuale.

Come sincronizzare il telecomando con il ventilatore?

Accendere l'alimentazione del ventilatore, quindi entro 3 secondi premere il pulsante del telecomando per 5 secondi. La luce lampeggia per confermare. Spegnere e riaccendere l'alimentazione per finalizzare.

Posso controllare più ventilatori con un solo telecomando?

Sì, è possibile sincronizzare fino a più ventilatori. Assicurarsi che gli altri ventilatori non desiderati siano spenti tramite l'interruttore a muro prima della sincronizzazione.

Come utilizzare la modalità brezza naturale?

La modalità brezza (vento naturale) si attiva premendo il pulsante corrispondente del telecomando quando il ventilatore è già in funzione. Fa variare automaticamente la velocità per simulare una brezza. Premere un qualsiasi altro pulsante per annullare.

Come cambiare il colore della luce LED?

Il telecomando consente di regolare la temperatura di colore da 3000 K (bianco caldo) a 6000 K (bianco freddo) e di attivare la modalità RGB. Utilizzare i pulsanti dedicati sul telecomando.

Come collegare il telefono all'altoparlante Bluetooth?

Attivare il Bluetooth sul dispositivo, cercare i dispositivi disponibili e selezionare il ventilatore. Una volta connesso, è possibile riprodurre la musica tramite l'altoparlante integrato da 10 W.

Cosa fare se il ventilatore oscilla eccessivamente?

Verificare che tutte le viti siano ben strette. Utilizzare il kit di bilanciamento fornito se necessario. Un'oscillazione inferiore a 2 cm è normale. Se il problema persiste, contattare il servizio clienti.

Come pulire il ventilatore?

Utilizzare un panno morbido o una spazzola in microfibra. Non utilizzare acqua né prodotti abrasivi per evitare di danneggiare la finitura o il motore.

Qual è la funzione inverno/estate?

Il pulsante del telecomando o l'interruttore sul corpo consente di invertire il senso di rotazione. In estate, le pale ruotano in senso antiorario per creare un flusso d'aria rinfrescante. In inverno, in senso orario per ridistribuire l'aria calda.

Qual è la durata della garanzia?

La garanzia è di 3 anni per l'apparecchio, 5 anni per i LED e 8 anni per il motore DC. Copre i difetti di fabbricazione, ma non i problemi di installazione o utilizzo errato.

MANUALE UTENTE ROBOTTO SULION

/ Video de instalacao / Video zur Installation / Video dell'installazione

email:

[e-mail]

[phone]

Chat online:

sulion.es

IT Avete dubbi sull'installazione del prodotto? C'è nelle problema o ti manca nelle componente? Sulion cui è aiutarvi. Contattateci e comunicateci il loro problema, il nome dell'IMP, il riferimento che troverai dietro il controllo.

Servizio di attenzione al cliente: da lunedi a giovedi dalle 9.00 alle 18.00, venerdi dalle 9.00 alle 14.00. Ora spagnola.

ES

Scarichi il manuale nella sua lingua sul nostro site web: sulion.es/ean/8426107059215

Índice / Contents / Sommaire / Índice / Inhaltsverzeichnis / Indice

Espanol	05
English	11
François	16
Portugues	21
Deutsch	26
Italiano	31
Instalación del ventilador / Fan installation / Installation du ventilateur / Instalação da ventoinha / Installation des Ventilators / Installazione del ventilatore	36

Herramentas-Requeridas / Tools required / Outils requis / Ferramentas nécessarias / Notwendiges werkzeug / Attrezzi nécessari

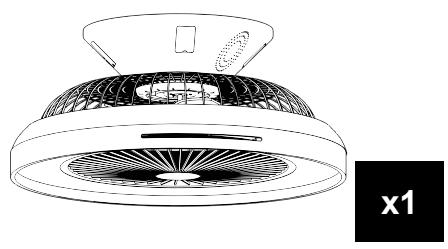

Components / Components / Composants / Componentes / Komponenten / Componenti

Congratulations per il suo acquisto:

Congratulations per aver acquistato l'ultima novità dei ventilatori da soffitto ad alta efficienza energetica. Questo ventilatore è dotato di un motore

a corrente continua (DC), che garantisce un'altissima efficienza energetica nelle, in modo silenzioso, produce un elevato volume di circolazione d'aria.

Efficienza energetica: Il motore (DC) appartiene all'ultima technologia nel Campo dei ventilatori e permette di risparmiare fino al 70% dell'energia consumata dai ventilatori con i tradizionali motori a corrente alternata (AC).

Funzionamento silenzioso: Il motore DC di quello ventilatore funziona a corrente stabilizzata, il che permette di ridurre efficacemente il rumore durante il funzionamento.

Bassa temperatura di funzionamento: Questo motore a DC è alimentato in modo efficente, il che riduce la sua temperatura di

funzionamento al di sotto dei 50^ , pertanto ha un effetto refrigerante miglior e una durata superiore rispetto a un motore standard a corrente alternata (AC).

Comfort: Questo ventilatore con motore DC è dotato di un telecomando che permette di regolare fino a 6 velocità, superando il numero tradizionale di velocità dei ventilatori con motore AC, il che comporta una maggiore varietà di livelli di comfort disponibili.

Precazioni di sicurezza

Le informazioni contenute nelle seguenti pagine sono state elaborate per assicurare l'uso del ventilatore alla alcun problema:

Seguire accuramente queste istruzioni per installare e usare quello appearecchio nella massima sicurezza.

Qualsiasi intervento relativo ai collegamenti elettrici dell'apparecchio o finalizzato alla pulizia dello stesso dev'essere effettuato solo dopo essersi accertati che l'alimentazione elettrica generale sia stata scollegata rimuovendo l'apposto fusibile o spegnendo l'interruttore di protezione dell'impianto, per garantire il totale isolamento dall'elettricità.

L'installazione dev'essere effettuata da personale abilitato a effettuire installazioni elettriche ai sensi della normativa vigente nel Paese di installatione. Ricordarsi di chiedere all'infallatore di verificare tutte le funzioni del ventilatore prima di andarsene. Per qualsiasi dubbio dell'infallatore, è possibile contattarci.

Questo apparecchio più essere usato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, perché siano supervisionati da un adulto o siano stati istruiti sull'uso sicuro dell'appareccchio e abbiano compreso i pericoli aesso connessi. Assicurarsi che i bambini

non giochino con l'apparecchio. La pulizia e la manutenzione a cura dell'utilizzatore non devono essere effettuate da bambini non sorvegliati.

Assicurarsi che il supporto di montaggio sia fissato a una struttura del soffitto in grado di sostenere un peso di almeno 30kg . Assicurarsi che almeno 30mm della vite siano avvitati nel soffitto. Se il montaggio è effettuato su una cassetta di derivazione a soffitto, assicurare il supporto del ventilatore in modo sufficiente a evitare che si allenti o si giri.

Ilsystemadiancoraggio del supportodelventilatore al soffitto dipenderadal tipo di soffitto in cui sare effettuata l'installazione.La decisione in merito alsystemadi fissaggio da usare e alla quantità compete all'institutore.

Il ventilatore dev'essere installato in modo che le pale siano a più di 2,3 m dal pavimento. Assicurarsi che tra il punto in cui si monta il 'ventilatore e qualsiasi parete o altri ostacoli contro cui possano sbattere le pale vi sia una distanza di almeno 30 cm. è importante evidenziare che .quantto magiore è tale distanza, tanto più efficace sare il flusso d'aria prodotto..

Il cavo di massa del ventilatore dev'essere collegato alla messa a terra dell'impianto, once evitare qualunque dispersione con rischi per le persona.

Non collegare l'alimentazione del motore del ventilatore a nessun elemento di regolazione o potenziometro, perché si verificherebbero malfunzionamenti del ventilatore e/o danni al motore. In conformità alla normativa sugli impianti elettrici, per il collegamento elettrico è opportuno insereire un interruptore sezonatore, direttamente collegato ai morsetti di alimentazione e provistoto di separazione di contatto in tutti i poli, che assicuri l'interruzione onnipolare e garantisce lo scollegamento totale in condizioni di sovratensione di categoria III. Usare solo il commando del ventilatore per azionarlo o arrestarlo.

Si raccomanda di non usare simultaneamente nella stessa stanza quello tipo di ventilatore e impianti a gas.

Non insere niente che possa sbattere con le pale del ventilatore quando girano, perché ciò potrebbe provocare danni alle persone, danneggiare le pale e scompensare l'unità causando vibrazioni e sbilanciamento.

Una volta montato il ventilatore, assicurarsi che tutti i fissaggi siano sicuri e ben stretti, once evitare qualiasi rumore derivante da elementi allentati.

Il movimento del ventilatore può causare l'allenamento di alcuni fissaggi. Verificare tutti i fissaggi almeno due volte all'anno, per assicurarsi che siano stretti correttamente. Se necessario, stringerli di nuovo.

Se il cavo di alimentazione è danneggiato, onde evitare pericoliesso dev'essere sostituito dal produttore, dal servizio di assistenza o da personale qualificato.

Adatto solo per interni.

LED sostituibile.

Driver sostituibile.

Ricevitore e telecomando sostituibiles.

Non smaltire i prodotti elettrici come rifiuti non differenziati. Conferire l'imballaggio agli idonei centri di raccolta. Contattare le autorità locali o il proprio fornitore per consigli sullo smaltimento. Si ringrazia per l'adeguata raccolta differenziata.

Note: Le importanti awertenze e istruzioni cont∉ne in quello manuale non esauriscono tutte le possibili condizioni e situazioni che possano presentarsi. Dev'essere inteso che il buon sense, la prudenza e l'attenzione sono fattori che non possono essere inclusi in tutti i prodotti. Questi fattori sono e devono dipendere solo dall'utilizzatore che cura e usa questo ventilatore.

Caratteristiche dell'apparecchio

Generales

Tensione e frequenza nominale	220-240V~AC 50/60Hz
Classe energetica	Classe I
Indice di protezione	IP20
Temperatura di lavoro	-5←40° C
Inclinazione massima del soffitto al quale più essere installato	0°
Peso	2,9 kg
Consumo energetico in modalità stand-by (W)	<0,5
Norma sulla misurazione del valore di servizio	IEC 60879:2019
LED
Potenza	26 W
Flusso luminoso	2600 lm
Temperatura di colore	3000-6000 K
RGB	Si
Misureazione dati luce	360°
Numero di cici li ON/OFF	10.000
Ore di vita	30.000
Dimmerabile	Si
Angolo di luce	120°
CRI	>80
Questo prodotto contiene una fonte luminosa della classe di efficienza energetica	G
Ventilazione
N. di velocità	6
Potenza massima (W)	15
RPM massima	1052
Flusso d'aria massima(m³/min)	45
Flusso d'aria massima (m³/h)	2700
Livello sonoro (dB)	49
Valore di servizio SV ((m³/min)/W)	3
Velocità massima dell'Aria (m/s)	1,95 m/s
Altoparlante
Potenza	10W
Controllo	Bluetooth
Bluetooth
Bluetooth	4.0
Frequenza di controllo	2,4Ghz

Preparazione per il montaggio

Note: Il tempo stimato di montaggio è di 120 minuti. Questo prodotto può essere installato solo da un elettricista qualificato.

Disimballare il ventilatore conattenzione, evitando l'uso di oggetti taglienti o coltelli che potrebbero raschiarne lavorate.

Estrarre tutti i componenti. Posizione are il motore su un panno o su una superficie morbida per evitare di danneggiare la finitura superficie.

Maneggiare conattenzione, evitando di piegare o graffiare la scocca.

Il ventilatore dev'essere montato a terra o su un ravolo abbastanza grande, onde evitare che cada quale componente.

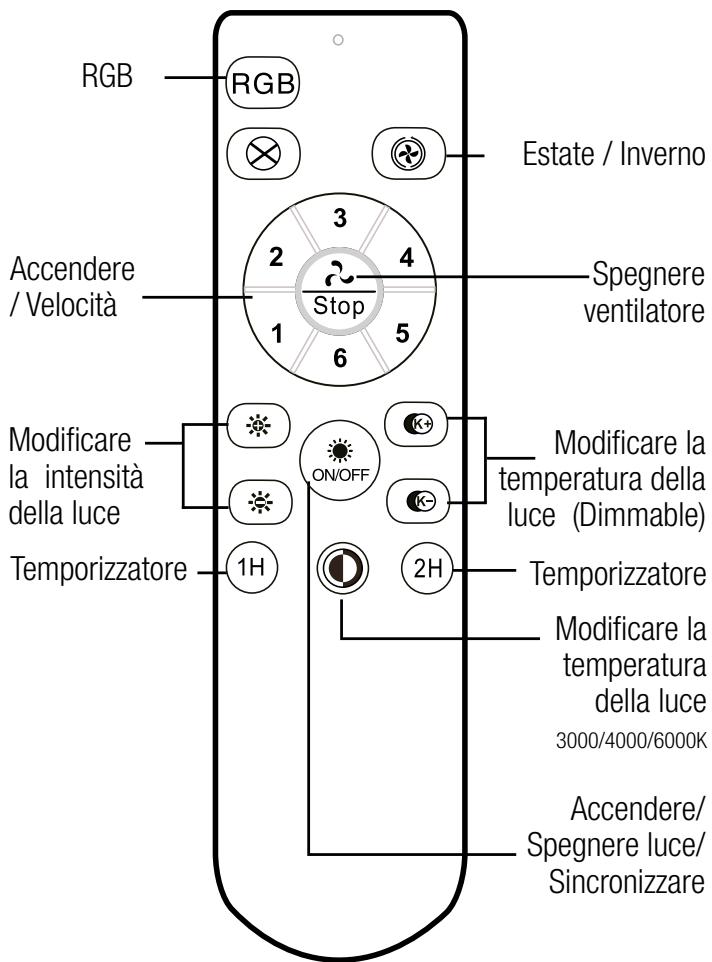

Telecomando

Temporizzatore: Se si preme un pulsante dopo aver selezionato un programma di spegnimento, quello viene annullato.

Vento naturale. Aumenta e riduce automaticamente la velocità del ventilatore, generando un effetto brezza. Per attivare esta funzione, il ventilatore deve ruotare previamente a una certa velocità.

Controllo di due o più ventilatori con un unico telecomando

ATTENZIONE: prima di effettuire la sincronizzazione, verificare che i ventilatori da soffitto che non si desidera sincronizzare con lo stesso telecomando siano staccati dall'interruttore della parete; in caso contrario è possible che si sincronizzato e una volta sincronizzati, non possono più essere scopinati.

1.- Accendere l'alimentazione (interruptre a parete) dei ventilatori da controllare e poi, entro 3 secondi, premere il pulsante del telecomando per 5 secondi continu.
2.- Il lampeggiare della luce indica che la connessione è stata effettuata e l'apparecchiatura può funzionare normalmente.
3.- Il telekomando e i ricevitori del ventilatore sono ora sincerizzati. Disattivare l'alimentazione dei ventilatoritramite l'interruttore o l'interruttore automatico e riaccenderli; quello passaggio chiude il processo di sincerizzazione.

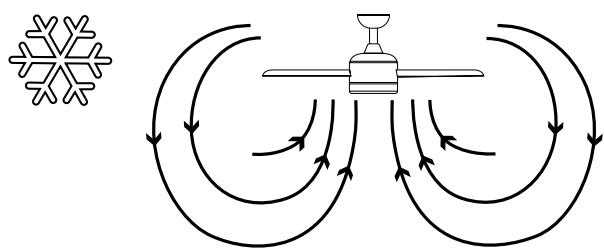

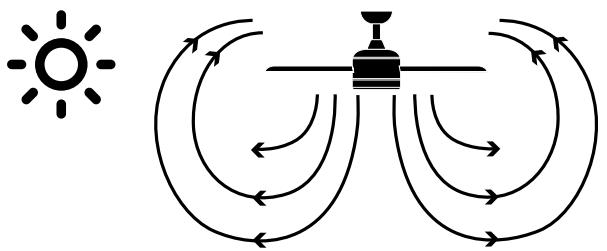

Senso di rotazione. Opzione inverno/ estate

Il pulsante del telecomando controllinga la direzione (senso orario e antiorario).

Il commutatore,ippo nel corpo del ventilatore,controlla la direzione (senso orario e antiorario).

Opzione estate - La corrente d'aria discendente crea un effetto rinfrescante come molto nell'illustrazione.

Opzione inverno - Una corrente ascendente allontana l'aria calda alla zona ventilata come migliorato nell'illustrazione.

Ciò permette di impostare il riscaldamento a un livello più basso.

Altoparlante bluetooth

Concessione

1. Accendere la luce del ventilatore.
2. Attrivare la funzione Bluetooth del disposativo (Cellulare, computer, tablet, etc.)
3. Cercare il disposativo ella lista dei dispositivi disponibili e associarlo.

Una volta installato e sincronizzato, consente la riproduzione di musica.

Risoluzione dei problemi

Malfunzionamento del telecomando

1. Assicurarsi che tutti i collegamenti siano stati effettuali correttamente.
2. Assicurarsi che ci siano le batterie nel telecomando.
3. Assicurarsi che tutti gli interrupttori (principal e di isolamento) siano accesi.
4. Resyncronizzazione del ricevitatore e del controllore.

Il ricevitore e il telecomando di questo ventilatore vengono configurati in fabbrica e NON devono essere sincronizzati dopo l'installazione del ventilatore. La sincronizzazione verrà eseguita solo in caso del malfunzionamento del

telecomando. In caso di necessità, prima di realizare la resincronizzazione, si prega gentilmente di rivolgersi a Sulion.

ATTENZIONE: prima di procedere alla sincronizzazione, se nell'è stesso luogo vi è un'alto ventilatore da soffitto che non si desidera sincronizzato, verificare che sia staccato dall'interruttore a muro; in caso contrario, cui è assere sincronizzato con lo stesso telecomando e, una volta sincronizzato, non può essere più scopinato.

Kit di bilancimiento della vento/ Problemi di bilancimiento nel funzionamento della ventola

L'involucro della ventola può includere uno dei seguenti kit di bilanciamento della ventola.

Se notatione un'oscillazione eccessiva del vosto ventilatore, potete utilizzato quello kit seguito le istruzioni che troverete sul:visto.sito web o nel seguito codice QR.

Manutenzione e informazioni sulla garanzia Manutenzione e pulizia:

1. Il naturale movimento del ventilatore può causare l'allentamento di alcune giunture. Controllare le giunture di sostegno, gli elementi di fissaggio e gli accessori delle pale due volte all'anno. Assicurarsi che i fissaggi siano stretti correttamente.
2. Pulire il ventilatore periodicamente in modo da mantenerne l'aspetto nuovo con il passare del tempo. Non pulirlo con acqua, in quanto potrebbe danneggiare il motore o il legno o causare scosse elettriche.
3. Usare solo un pennello morbido o un panno sanza pelucchi per non graffiare la finitura. Il rivestimento è protetto da uno strato di lacca per ridurre al minimo la perdita di colore o di lucentezza.
4. Non è necessario oliare il ventilatore. Il motore contiene dei cuscinetti a lubrificazione permanente.

Note: Il mancato rispetto di queste istruzioni comporta la perdita della garanzia dell'apparecchio.

Servizio di garanzia:

La garanzia del produttore copre i guasti reali che si possano verificare, ma non reclami minori come il rumore generato dall'impiano, in quanto tutti i motori elettrici producono rumore.

Il funzionamento del ventilatore con i componenti leggermente allentati (viti non strette abbastanza) o la deformazione delle pale causata da una pulizia eccessivamente energia possono produrre rumori e oscillazione eccessivi che non sono coperti da garanzia. Un controllo periodico dei fissaggi e una pulizia non aggressiva son sufficienti a prevenir questi problemi.

Controllo:

La garanzia del prodotto non sare valida se al momento dell'installazione viene installato un sistema di controllo mediante interrottore a parete o regolatore (dimmer) a stato solido. É consentito solo l'uso del telecomando in dotazione.

Installazione del ventilatore:

Secondo i termini e le condizioni di garanzia, quello ventilatore più essere installato solo da un elettricista autorizzato. I ventilatori installati in maniera non corretta possono essere pericolosi per le persone, costosi da riparare e perdanno la garanzia. Questo ventilatore è progettato per il solo uso interno, in luoghi protetti e lontano dall'acqua e dall'umidità, altrimenti perdere la garanzia.

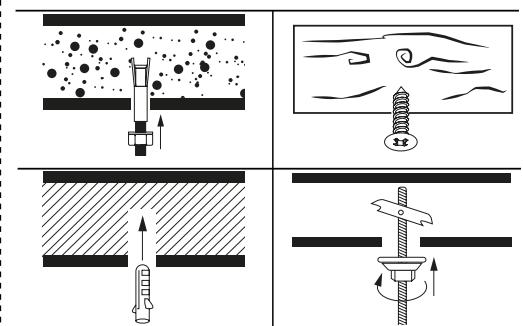

Ilsystemadiancoraggio del supportodelventilatore al soffitto dipenderà dal tipo di soffitto al quale sarà montato.La decisione in merito alsystemadi fissaggio da usare e alla quantità competete all'installatore.

Oscillazioni:

Tutti i ventilatori da soffitto tendono a oscillare quando sono in funzione. Un'oscillazione di 2 cm è del tutto accettabile e non è indice di alcun malfunzionamento, né può causare la caduta del ventilatore, se questo è stato fissato

al soffitto correttamente seguendo le istruzioni riportate in questo manuale. Questo ventilatore da soffitto è dotato di un sistema di montaggio totalmente sicuro, che prevede l'uso di supporti in acciaio e sfere di giuntura per permefterne la rotazione ed evitare la trasmissione di vibrazioni alla struttura del soffitto. Si segnala che ventilatori dello stesso modello potrebbero avere oscillazioni diverse, la qualcosa è del tutto accettabile e non è indice di malfunzionamenti o difetti di fabbricazione.

Aumento della percezione del rumore durante il funzionamento notturno:

La garanzia del produttore non copre il fatto che durante la notte, quando l'ambiente circostante è più silenzioso e tranquillo, si percepisce maggiormente il rumore del ventilatore. Inoltre, durante la notte, la rete elettrica potrebbsubire delle alterazioni che possono augmentare il rumore prodotto dal dispositivo, la qual casa non è indice di malfunzionamenti o difetti di fabbricazione.

Sistema di illuminazione del ventilatore:

Tranne che per difetti di fabbricazione, estremamente rari, le lampade del ventilatore non sono coperte alla garanzia del ventilatore. Rumori e vibrazioni potrebbero essere maggiori quando ilsystema di illuminazione è accesso. Per esempio, se non adeguatamente fissato, il diffusore della luce può produrre un lieve rumore. Anche in quello caso, una pulizia non aggressiva e un controllo periodico per assicurarsi che tutti gli elementi siano

fissati correttamente possono prevenire quello genere di inconvenienti. I diffusori in vetro delle luci sono coperti da garanzia fino al magazzino dei distributori e sono sottoposti a verifica durante la fornitura.

Garanzia:

Sulion garantisce il corretto funzionamento delle apparecchiature e le eventuali riparazioni o forniture di pezzi di ricambio in caso di difetti di fabbricazione fino a 3 anni alla data di vendita. Questa garanzia è di 5 anni per i diodi LED e 8 anni per il motore della ventola CC. Sulion non è responsabile per un uso improprio.

Maggiori informazioni sui termini e condizioni della garanzia su:

https://sulion.es/es/content/12-terminos-y-garantia

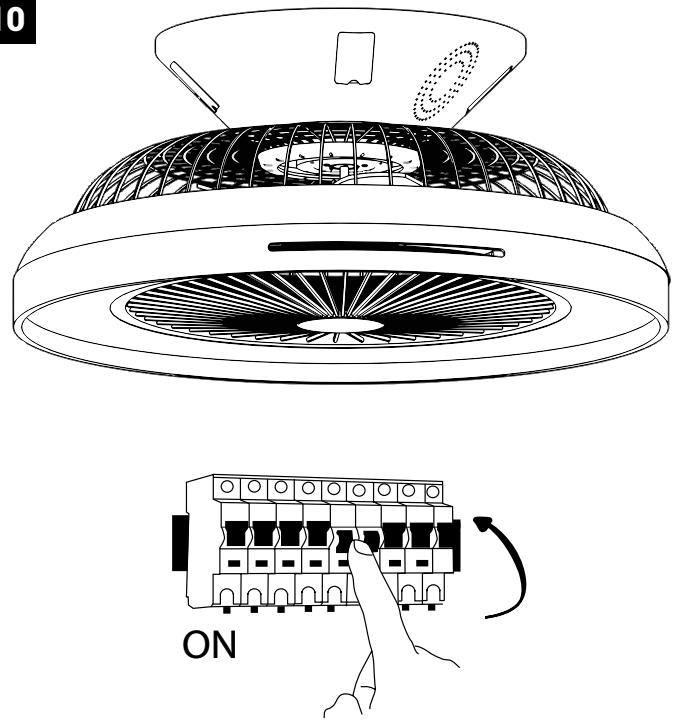

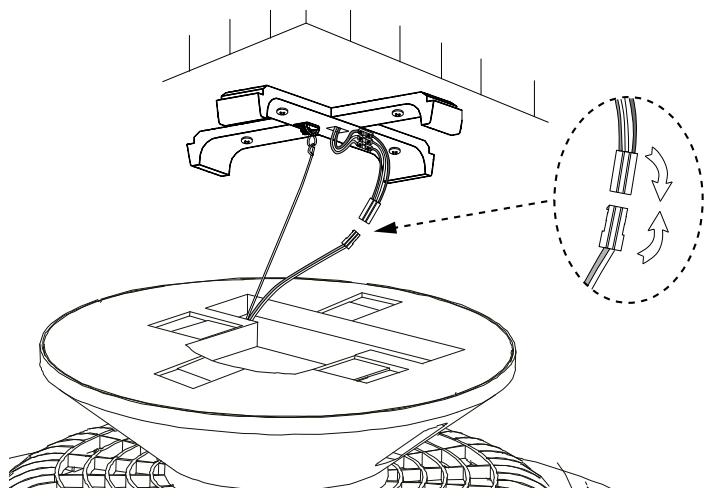

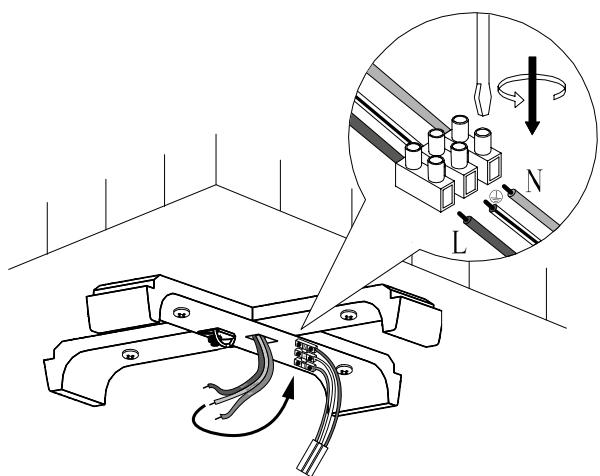

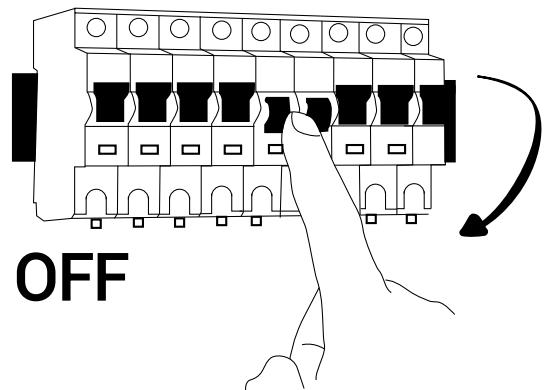

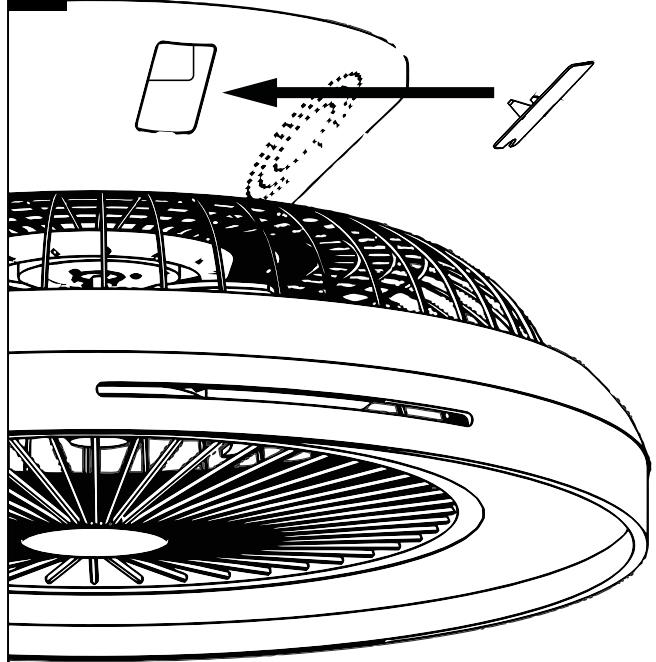

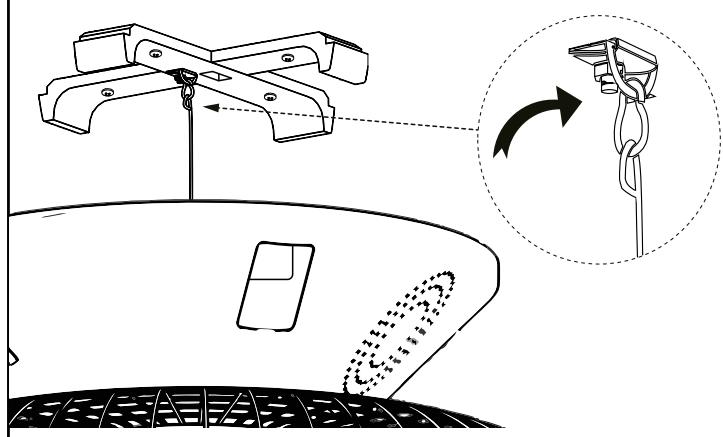

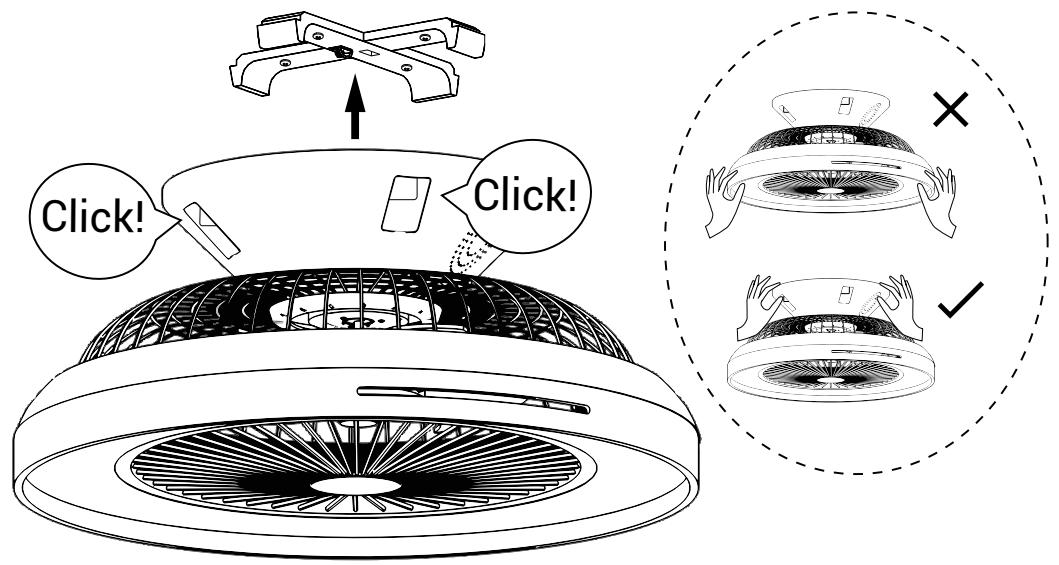

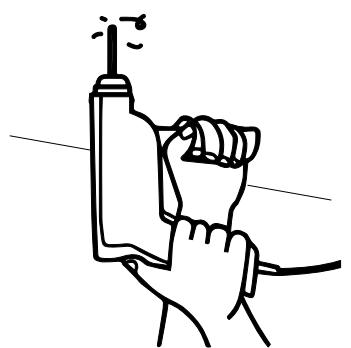

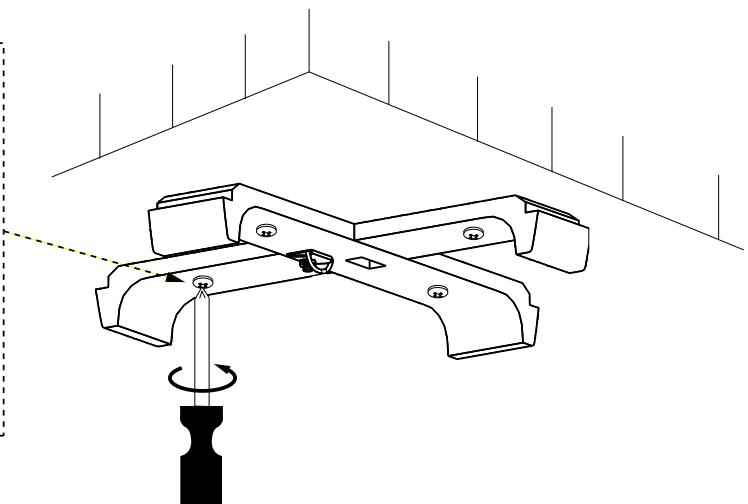

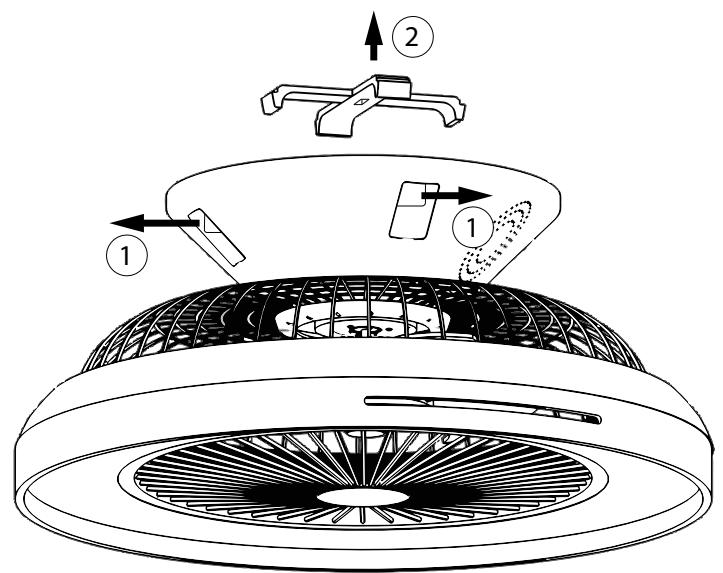

Instalacion del ventilador / Fan installation / Installation du ventilateur / Instalacao da ventoinha / Installation des Ventilators / Installazione del ventilatore

01

02

03

04
NO INCLUIDOS
NOT INCLUDED

05

36

06

07

08

37

09

10

DICHIARAZIONE DI CONFORMITA CE

SULION dichiera sotto la propria responsabilità che i prodotti i cui riferimenti sono indicati nella copertina di questo manuale sono stati fabbricati in conformità ai seguenti standard europei.

Directive RED 2014/35/EU	Article 3.1a	EN 60598-1:2015 + A1:2018
		EN 62471:2008
		EN 62493:2010
		EN 60335-1:2012 + A11:2014 + A13:2017 + A1:2019 + A14:2019 + A2:2019
		EN 60335-2-80:2003 + A1:2004 + A2:2009
		EN 62233:2008
		EN 62031:2008 + A1:2013 + A2:2015
		EN IEC 60598-2-1:1989
	Article 3.1b	EN 55014-1:2017 + A11:2020
		EN 55014-2:1997 + A1:2001 + A2:2008
		EN 55015:2019 + A11:2020
		EN 61547:2009
		EN 61000-3-2:2019
		EN 61000-3-3:2013
		EN 301 489-1 V2.2.3
		EN 301 489-3 V2.1.1
	Article 3.2	EN 300 220-1 V3.1.1
		EN 300 220-2 V3.2.1
Directive RoHS 2015/863/EU		UNE-EN IEC 63000:2018
ErP Directive 2009/125/EC		Regulation 2019/2020
		Regulation 206/2012
		IEC 60879:2019

Madrid, 05/12/2022

C. Schuller

CEO
