MANUALE UTENTE LC-DX32 ZIBRO

1 Occorre sorvegliare costamente i bambini per essere sicuri che non giochino con l'apparecchio.
2 NON spostare la stufa se questa è accesa o se è ancora calda. In tal caso, NON riempirla di combustibile e non eseguire la manutenzione.

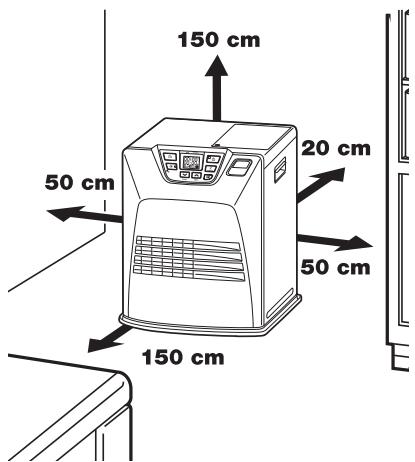

3 Porre la parte anteriore della stufa ad una distance minima di 1,5 metri da pareti, tende, mobili, spray can e cilindro a gas. NON conservate il combustibile vicino alla stufa.
4 NON usare la stufa in locali polverosi. Non siavrà una combustione ottimale. NON usare queste stufa nelle vicinanze, di un bagno, di una doccia o di una piscina.
5 Specnere la stufa prima di uscire o prima di andare a fatto. Se si rimane assenti per un lungo periodo di tempo (ad es. per vacanze), staccareanche la spina alla presa.
6 Conservare e trasportare il combustibile nei contentitori e nelle latte apposite.
7 Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursioni termiche. Conservare SEMPRE il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).
8 NON usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici).
9 La griglia della stufa diventa calda. Non coprire l'apparecchio onde evitare rischi d'incendio.
10 Assicurarsi SEMPRE che la ventilazione sia sufficiente.
11 Non posizionale il dispositivo di riscaldamento immediatamente fatto ad una presa di corrente.
12 Tenere fuori alla portata dei bambini di età inferiore ai 3 anni, se non continuamente nelle la supervisione adulta. I bambini di età compresa tra i 3 e gli 8 anni possono solo accendere o spegnere il dispositivo a condizione che questo sa stato posizionato o installato nella posizione in cui dovrà rimanere una volta in funzione e a condizione che siano supervisionati o istruiti in merito all'utilizzo sicuro del dispositivo e che comprendano i rischi connessi. I bambini di età compresa tra i 3 e gli 8 anni non potranno collegare, regolare e pulire il dispositivo o eseguirne la manutenzione.

ATTENZIONE - Alcuni componenti di questo prodotto possono divertare molto caldi e causare scottature. è necessario prestare particolare attenzione in presenza di bambini e persone vulnerabili.

13 I bambini non dovrebbero giocare col dispositivo.
14 Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambini sulla supervisione.
15 NON state vicino alla stufa per troppo tempo.

15 DICAS PARA UTILIZACAO SEGURA

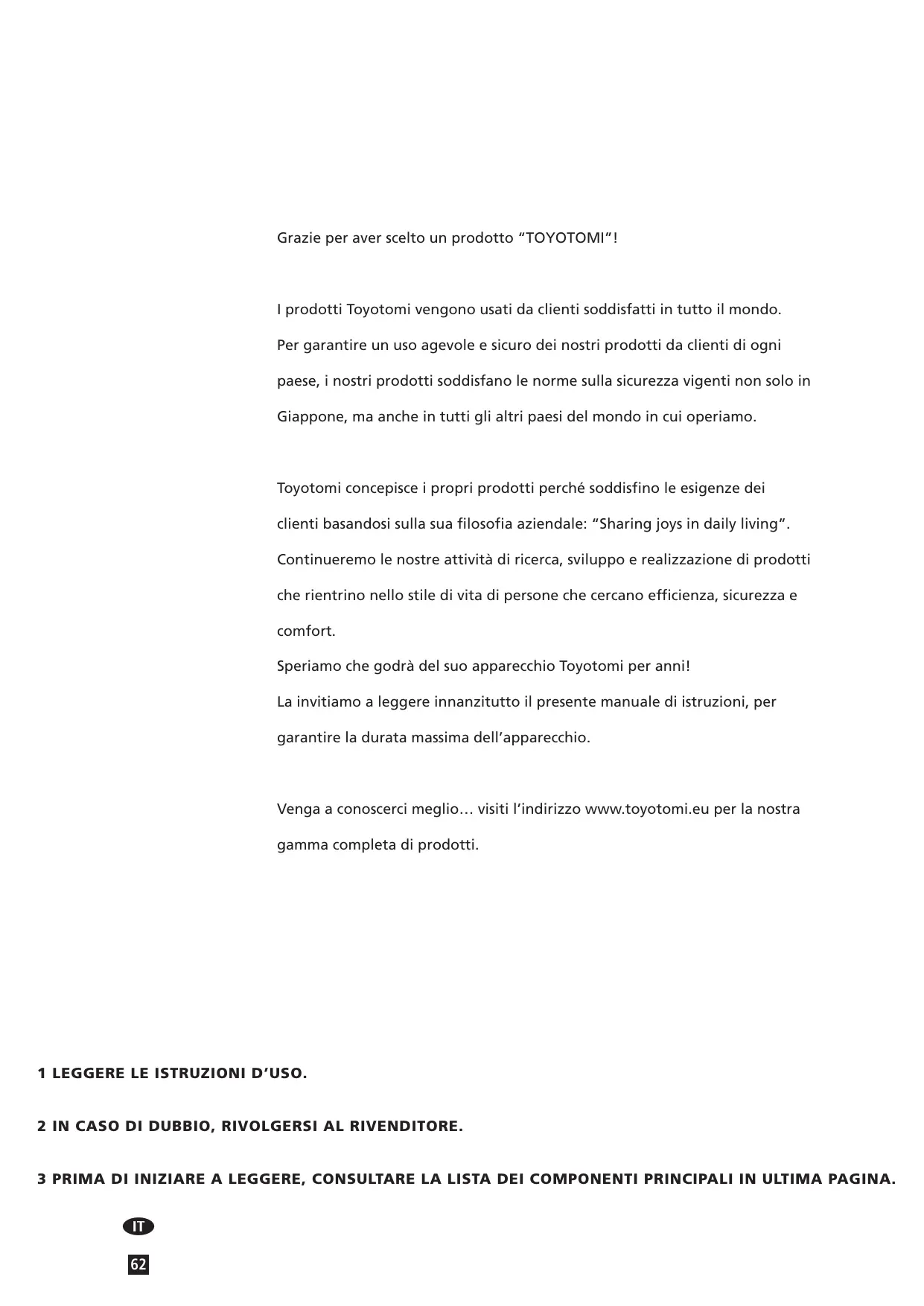

Grazie per aver scelto un prodotto "TOYOTOMI"!

I prodotti Toyotomi vengono usati da clienti soddisfatti in tutto il mondo. Per garantire un uso agevole e sicuro dei nostri prodotti da clienti di agli paese, i nostri prodotti soddisfano le norme sulla sicurezza vigenti non solo in Giappone, maanche in tutti gli altri paesi del mondo in cui operiamo.

Toyotomi concepiisce i propri prodotti perché soddisfino le esigenze dei clienti basandosi sulla sua filosofia aziendale: "Sharing joys in daily living". Continueremo le nostre attività di ricerca, sviluppo e realizzazione di prodotti che rientrino nelle stile di vita di persona che cercano efficienza, sicurezza e comfort.

Speriamo che godrà del suo apparecchio Toyotomi per anni! La invitiamo a leggere innanzitutto il presente manuale di istruzioni, per garantire la durata massima dell'apparecchio.

Venga a conoscerci meglio... visiti l'indirizzo www.toyotomi.eu per la nostra gamma completa di prodotti.

1 LEGGERE LE ISTRUZIONI D'USO.

2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

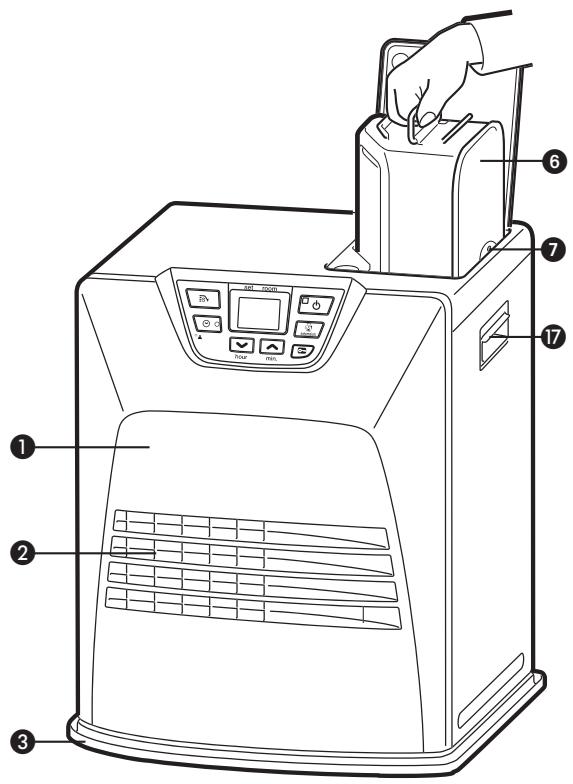

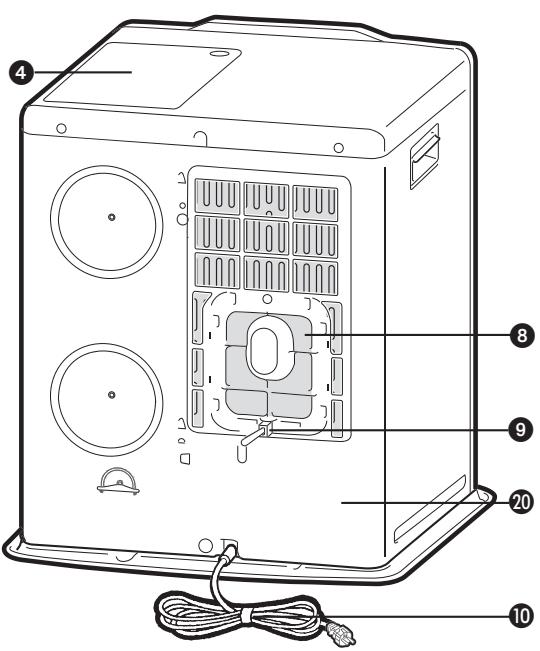

3 PRIMA DI INIZIARE A LEGGERE, CONSULTARE LA LISTA DEI COMPONENTI PRINCIPALI IN ULTIMA PAGINA.

OSSERVAZIONI SULL'USO GENERALE

Qui di seguito vengono descripte in generale le operazioni da compiere per l'uso delle stufe portatilli. Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso (da pagina 65 in poi).

1 Togliere tutti i materiali dell'imballaggio (cfr. capitolo A, fig. A).
2 Riempire il serbatoio estrabile (cfr. capitolo B, fig. C).
3 Inserire la spina nella presa.
4 Accendere la stufa con il pulsante (cfr. capitolo D).
5 Se necessario, modificare la temperatura desiderata con gli apposti pulsanti (cfr. capitolo E).
6 Specnere la stufa premendo il tasting ⑫.

• Per evitare il rischio di un incendio, il serbatoio deve essere riempito dopo aver spento la stufa oppure in una stanza diversa da quella in cui la stufa è in funzione.
• Assicurarsi sempre che il serbatoio venga accuramente richiuso dopo il rabbocco effettuato a distance di sicurezza da agli fonte di calore o fiamme libero (cfr. capitolo B).
• La prima volta, durante la combustione, la stufaavra what quel particolare odore di 'nuovo'.
• Stoccare tutti i contentitori di combustibile provvisti dei loro tappi e sigilli originali in luogo fresco e non esporto alla luce.
• Il combustibile invecchia. Cominciare agli stagione fredda con nuovo combustibile.
• Usare solo combustibile liquido per stufe portatili di alta qualità e essere acqua, in conformità con le direttive locali (TOYOTOMI combustibile).
• Se si passa ad un'altramarca o tipo di combustibile,farebruciardapprima la stufafino a che non vi è più traccia del vecchio combustibile.

OSSERVAZIONI GENERALI

VENTILARE SEMPRE SUFFICIENTE

Prima di usare l'apparecchiatura, leggere attendamente il presente manuale e conservarlo come riferimento futuro. Installare quello dispositivo soltanto quando è conforme con la legislazione, le ordinane e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come riscaldatore nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggiorni, cucine e garage.

Per un riscaldamento confortevole e sicuro, assicurarsi che nell'ambiente ci sono sufficiente ventilazione.

NOTA: Per evitare che la stufa si spenga improvisamente durante il funzionamento, si consiglia di tenere una finestra o una porta leggermente aperta.

Per anni modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro,enza che sia necessaria una ventilazione supplementare (cfr. capitolo P ).Se lo spazio è più piccolo di quello indicato,occorre sempre aprire leggermente una finestra o una porta (2,5cm) .E importante che in tutti gli ambienti in cui si usa la stufa vi sia una presa d'aria sufficiente ed un'efficiente uscita per il ricambio dell'aria (entrambre le aperture devono avera una sezione Diagonale minima di 50 cm^2 -

Consigliamo di eseguire queste operazioni ancche in una stanza altamente isolata o priva di correnti d'aria e/o che si trovad da una certa altitudine. Non usare la stufa portatile in cantine o altri spazi sotterranei.

Non sono amesse modifiche alsystema di sicurezza,in quanto tali interventi inficiano la garanzia. In caso di dubbi rivolgersi al concessionario di zona.

SOLO PER LA FRANCIA: la stufa è stata progettata per funzionare esclusivamente con combustibile indicatoro per apparecchi di riscaldamento portatili funzionanti a combustibile liquido, come previsto dai Decreti dell'25-06-2010 e 18-07-2002. L'utilizzo di combustibili diversi è vietato. Rivolgersi al concessionario di zona per gli indirizzi dei nostri rivenditori di combustibile. La stufa a combustibile liquido è un appearecchio di riscaldamento supplementare, e non va considerata una fonte di calore per impieghi continuativi/permanenti.

SOLO PER IL REGNO UNITO: Usare esclusivamente combustibile a base di paraffina della Classe C1 in osservanza a BS2869; Parte 2, o prodotto equivalente.

L'utilizzatore deve atteneri alle seguenti prescrizioni per un uso appropriato dell'apparecchio:

NON

• usate benzina.
• utilizzare la stufa portatile a combustibile liquido nella roulotte, in barca e nella cabina di un veicolo.
  -utilizzare la stufa portatile a combustibile liquido in ambienti non sufficientemente ventilati (visionare la scheda delle caratteristiche per le dimensioni minime dell'ambiente da riscaldare), in vani interrati e/o ad altitudini superiori ai 1900 metri.
• modificare i dispositivi di sicurezza della stufa.
  L'impiego di quello tipo di riscaldamento in luoghi pubblici è regolamenti e richiede apposti permessi. Informarsi in precedenza sulle relative formalità.

IL COMBUSTIBLE GIUSTO

La stufa portatile è stata progettata per l'uso di un combustibile liquido per stufe portatili di alta qualità, puro senza acqua, che assicurà una combustione pulita ed ottimale (TOYOTOMI combustibile). Un combustibile di qualità inferiore può causare i seguenti problemi:

• maggiore rischio di guasti
  combustione insufficiente
• durata limitata della stufa
• fumo e/o odore cattivo
• accumulo sulla griglia o sul rivestimento.
  Il combustibile giusto è quindi essenziale per un uso sicuro, efficiente e confortevole della stufa.

Non sono coperti alla garanzia i danneggiamenti e/o difetti di funzionamento dell'apparecchio causati dall'utilizzo di un combustibile non idoneo.

Consultare sempre il situio www.toyotomi.eu per la scelta del combustibile adatto alla stufa.

Solo con il combustibile giusto si è certi di un uso sicuro, efficiente e confortevole della stufa.

Questo tappodi
trasporto si trova nella
scatola. Serve per
trasportare la stufa
senza problemi dopo
l'uso.Conservare con
cura!

ISTRUZIONI D'USO

A INSTALLAZIONE DELLA STUFA

1 Estrarre con cautela la stufa alla scatola e controllare il contentuto. Oltre alla stufa, devono essere presenti i seguenti componenti:

• una pompa a sifone per il combustibile
• un tappo di trasporto
• le istruzioni d'uso

Conservare la scatola ed il materiale d'imballaggio (fig. A) per l'immagazzinaggio e/o il trasporto.

2 Aprire il coperchio del serbatoio estraibile 4 e togliere il pezzo di cartone.
3 Riempire il serbatoio estrabile come indicato nel capitolo B.
4 Il pavimento deve essere robusto e perfettamente piano. Spostare la stufa, qualora但这a non sua in posizione perfettamente orizzontale. Non cercare di correg gere la posizione mettendo molto la stufa libri o altri materiale.
5 Inserire la spina 10 nella presa (da 230 Volt - AC/50 Hz) e regolare il tempo corretto con gli apposti pulsanti di regolazione 14 (cfr. capitolo C).
6 Adesso la stufa è pronta per l'uso.

IMPOSTAZIONE ALTITUDINE

1 Se il dispositivo di riscaldamento è utilizzato ad un'altitudine compresa tra gli 800 e i 1300 m, usare la modalità altitudine 1. Premere il pulsante di altitudine con l'astina sottile e collegare contemporaneamente la presa. Sul display comparirà "/".
2 Se il dispositivo di riscaldamento è utilizzato ad un'altitudine compresa tra gli 1300 e i 1900 m, usare la modalità altitudine 2. Dop o aver impostato la modalità altitudine 1, premere il pulsante altitudine con l'asticella e collegare di nuovo contemporaneamente la presa. Sul display comparirà "A".
3 Disattivare la modalità altitudine premendo il pulsante di altitudine 9 e collegando contemporaneamente la presa, dopo aver impostato la modalità altitudine 2. Sul display comparirà "U" e "A" scomparirà.

NOTA: Quando è impostata la modalità altitudine 1, il segnale di altitudine "▲" sare acceso sul display. Quando la modalità è impostata la modalità altitudine 2, il segnale di altitudine "▲" lampeggerà.

NOTA: In caso di interruzione dell'alimentazione o scollegamento del dispositorio di riscaldamento, l'impostazione di altitudine rimarra impostata.

Non usare la stufa ad un'altezza superiore a 1900 m sul livello del mare.

REGOLAZIONE INTENSITA' SONORA

Su quello dispositivo è possibile impostare il volume dei suoni. L'impostazione iniziale sare sa livello Alto.

1 Premere il pulsante SALVA e tenere premuto per più di 3 secondi. In quello modo il volume passera da Alto a Basso.
2 Premere il pulsante SALVA e tenere premuto di nuovo per più di 3 secondi. In quello modo il volume passera da Basso a Alto.

NOTA: Il livello di volume può essere Alto o Basso, ma i suoni di allarme del dispositivo sono sempre impostati su Alto.

NOTA: Quando il dispositorio di riscaldamento è stato scollegato in caso di interruzione dell'alimentazione, il volume tornerà sulla sua impostazione iniziale, ecisione su Alto.

B RIFORNIMENTO DEL COMBUSTIBLE

Non riempire il serbatoio estraibile nell'ospazio abitativo, ma in un luogo più adatto (una parte di combustibile può sempre fuoriscire). Compiere le seguenti operazioni:

1 Assicurarsi che la stufa sia spenta.

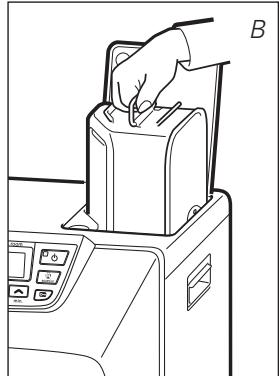

2 Aprire il coperchio ed estrarre il serbatoio alla stufa (fig. B). Appoggiare il serbatoio (tppo in alto, maniglia sul pavimento) e svitare il tppo (fig. C). NOTE: Il serbatoio può gocciolare leggermente.

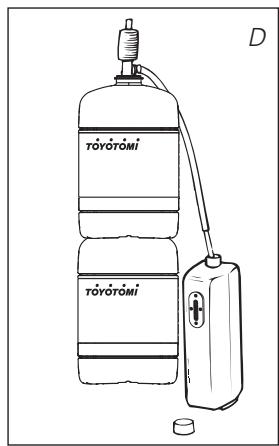

3 Riempire il serbatoio amovibile usando una pompa per combustibile (fare riferimento alle istruzioni uso della pompa). Assicurarsi che esta sia più in alto rispetto al serbatoio estraibile (fig. D). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estraibile.
4 Durante il rifornimento,fare attenzione all'indicatore del combustibile nel serbatoio estrabile (fig. E).Se quello è piano, interrompere il rifornimento. Non riempire mai troppo il serbatoio,soprattutto se il combustibile è molto freddo (il combustibile fuoriesce se diventa caldo).
5 Lasciare scorrere di nuovo il combustibile ancorta presente nella pompa verso la latta e rimuovere la pompa facendo molto attenzione. Avvitare con cura il tappo sul serbatoio. Ascugare eventuali traccce di combustibile.
6 Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estrabile nella stufa (con il tappo verso il basso). Chiudere il coperchio.

C REGOLAZIONE DELL'OROLOGIO

Si più regolare l'ora esatta solo se la spina è inserita nella presa e la stufa è spenta. Per regolare l'ora si usano i pulsanti di regolazione 14. Daprima premere uno dei due pulsanti per attivare la funzione (I quattro numero 11 iniziano a lampeggiare). In seguito regolare l'ora con il pulsante sinistro (▼hour) ed i minuti con il pulsante destro (▲min.) Premendo una volta sola, si aumento gradualmente il valore. Se siiene premuto il pulsante, il valore continua ad augmentare, fino a che il pulsante non viene rilasciato. Dopo circa 10 secondi la quattro numero smette di lampeggiare e la regolazione è completinga (fig. F). 5 Minuti dopo che la stufa è stata spenta, scompare l'informatione che era sul display e la stufa rimane in "stand-by". Premendo un pulsante qualsiasi, appara di nuovo l'informatione sul display.

! Quando la stufa è stata disconnessa dall'alimentazione elettrica (o dopo un'interruzione di corrente), bisogna impostare nuovamente l'orologio.

Una stufa nuova provoca sempre all'inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione sufficiente.

Accendere sempre la stufa con l'ausilio del pulsante ① ⑫. Non usare mai fiammiferi o accendini.

Per accendere la stufa,asta premere il pulsante 12,la spia di accensione comincia a lampeggiare,per indicare che I'accensione e in corso.Occorre attendere quale minuto. Una volta accesa la stufa,la spia di accensione rimane rossa.Sul display 1 appaioni due ciferre.Dalla spia luminosa che si trovato a lato si cui vuvedere che i numero si riferiscono alla temperature (fig.G).Sotto ROOM viene indica la temperature attuale,mente nelle SET si legge la temperature regolata. Quest'ultimo value più essere modificato con I'ausilio degli appositi pulsanti (cfr. capitolo E). Prima di accendere la stufa controllare se nel serbatoio estrabile vi è una quantità sufficiente di combustibile.

F: Nel momento in cui I quattro numero smettono di lampeggiare, la stufa è stata programmata secondo i dati impostati.

G: A sinistra la temperatura desiderata, a destra la temperatura misurata.

E REGOLAZIONE DELLA TEMPERATURA DESIDERATA

La temperatura regolata può essere modificata solamente se la stufa è accasa, facendo uso degli apposti pulsanti 14. Premere daprima uno dei pulsanti per attivare la funzione (il simbolo °C inizio a lampeggiare). In seguito, si può augmentare la temperatura desiderata premendo il pulsante destro (▲min.), oppure diminuirla premendo il pulsante sinistro (▼hour). Dopio circa 10 secondi la spia luminosa smette di lampeggiare e la regolazione è complete (fig. G). La temperatura può essere regolata su un valore minimo di 6^ ed un valore massimo di 28^ . Dopio circa 10 secondi il simbolo °C smettono di lampeggiareindicando che la stufa è stata programmata.

F USO DEL TIMER

Con il timer si puòfare accendere la stufa ad una determinata ora,impostata in precedenza.Per impostare il timer,occorre regolare daprima l'ora esatta (cfr. capitolo C);inoltre,la stufa devese sere spenta.Procedere come descrizione qui di seguito:

1 Premere il pulsante 山 e subito归来 il pulsante del TIMER 5. La spia del TIMER 18 e I quattro numero iniziato a lampeggiare .
Regolare l'ora in cui la stufa deve accendersi, con l'ausilio degli apposti tasti N. Il tasting sinistro (▼hour) è per le ore, il tasting destro (▲min.) per i minuti (intervalli di 5 minuti).
3 Dopocirca 10 secondi compare nuovamente l'ora nei quattro spazi digitali e la spia del TIMER si accende,indicando che la funzione del timer è stata attenuata (fig.H).
4 Il timer fa si che la temperature del locale arrivivi all'incirca alla temperature desiderata, all'ora individata.

Per spagnere la stufa e farla accendere con il timer, basta premere il pulsante TIMER (cfr. capitolo G).

Per cancellare la regolazione del timer, premere una volta sul pulsante 12.

H: La spia luminosa di controlo TIMER indica che la funzione del timer è attiva.

GPER SPEGNERE LA STUFA

Per specnere la stufa si può procedere in due modi:

1 Premere il pulsante 念 Il display passa alla su CLOCK ed entro un minuto la fiamma si spegne.
2 Quando si vuole spegnere la stufa e riaccenderla in seguito con il timer, premere il pulsante TIMER 15. In quello modo, non solo la stufa si spegne, ma viene attivata, nel contempo, la funzione del timer. Può si modificare l'ora desiderata con gli appositi tasti 14 (cfr. capitolo F).

H INFORMAZIONI PRESENTI SUL DISPLAY

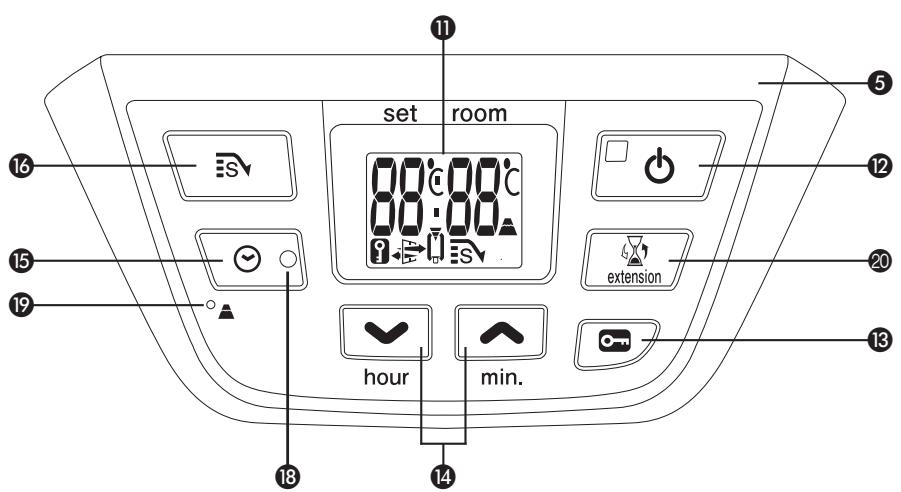

Il display non indica solamente l'ora e la temperatura (regolate) (cfr. capitolo C, E ed F), ma comunica ante eventuali errors. Il codice sul display indica il guasto:

CODICE D'INFORMAZIONI

E- La temperatura interna alla stufa è troppo alta.

F - Tensione di rete interrotta.

- Termostato guasto.

F - / Bruciatore-termostato guasto.

E - E Problemi di accensione.

E-23 Riaccendere immediatamente il riscaldamento quando si spegne.

E-5 Sicurezza antiribaltamento.

- Combustione cattiva.

E-7 Temperatura del locale superiore ai 32^

- Motore della ventola guasto.

E - B1 Frequenza anomala.

E- Filtro dell'aria sporco, o

Pompa del combustible sporca.

55 H La stufa è rimasta accesa ininterrottamente per un periodo di 65 ore e si è spenta automaticamente.

--:--+ Combustibile esaurito.

--: --+ Insuffiente ventilazione.

AZIONE

Far raffreddare e riaccenedere la stufa.

Accendere nuovamente la stufa.

Contattare il rivenditore.

Contattare il rivenditore.

Contattare il rivenditore.

Attendere ca. 30 sec. e riaccenderlo dopo aver reinserito la spina.

Accendere nuovamente la stufa.

Contattare il rivenditore.

Se necessario, accenderenuovamente la stufa.

Contattare il rivenditore.

Inserire nuovamente la spina nella presa.

Contattare il rivenditore.

Pulire i filtrri.

Contattare il rivenditore.

Riaccendere la stufa.

Riempire il serbatoio estrabile.

Migliorare la ventilazione.

In caso di guasto sul display viene indicatoro il problema.

Rivolgersi sempre al concessionario in caso di una qualiasi anomaly segnalata in precedenza, e /o se un erre o continu a ripetersi anche dello aver fatto ricorso ai precedenti rimedi.

DISATTIVAZIONE AUTOMATICA

Questa stufa è dotata di un sistema di sicurezza che la fa spegnere automaticamente dopo 65 ore di funzionamento ininterrotto. Ecco ciò che apparirà sul display: 55 Hr. Se lo si desidera è possibile riaccendere la stufa premendo il pulsante (vedi capitolo D).

SISTEMA DI PULIZIA AUTOMATICA

Nel caso in cui la stufa rimanga accesa ininterrottamente per due ore alla massima intensità, si innescherà automaticamente la procedura di autoripulitura del bruciatore che verrà contemporaneamente segnalata sul display a partire dal codice CL-05 fino a CL-01. Questa procedura durerà 5 minuti, durante i quali la stufa funzionera alla sua minima intensità. Quando il bruciatore sare rapulito, la stufa ritornerà automaticamente alla posizione iniziale di massima intensità.

DISPOSITIVO DI SICUREZZA

Il disposativo di sicurezza serve a prevenir che un bambino modifici involontariamente le regolazioni della stufa. Mention è accesa, la stufa può solamente essere spenta. Quando la stufa è più spenta, il disposativo di sicurezza previene che venga accesa involontariamente. Per attivare il disposativo di sicurezza tenere premuto l'apposto

I: Quando la spia si illumina sul display informativo, significa che è attiva la funzione di sicurezza per i bambini.

pulsante 13 per più di 3 secondi. La spia KEY-LOCK 0 appara sul display informativo (fig. I) perindicare che è attiva la funzione sicurezza per i bambini. Per disattivare il dispositorio tenere premuto sulla volta il pulsante KEY-LOCK per più di 3 secondi.

J USO CORRETTO DELLAFUNZIONE 'SAVE'

Con la funzione 'SAVE' si può stabilire un valore massimo della temperatura. Se la funzione è attivata, la stufa si spegne automaticamente quando la temperatura della camera supera di 3^ la temperature regolata. In seguito, quando la temperatura della camera torna al valore impostato, la stufa si riaccende automaticamente. Per attivare la regolazione 'SAVE' preme l'apposto pulsante 16. La spia luminosa di controllo SAVE si accende (fig. J). Premendo più una volta il pulsante 'SAVE', si disattiva di nuovo la funzione.

Per mantenere più o meno costante la temperature regolata,anche sulla funzione 'SAVE',la stufa modifica la propria capacité di riscaldamento. 'SAVE' è una modalità che permette di risparmiare combustibile e che cui essere usata quando il locale è vuoto o per impedire che una stanza geli.

K LA SPIA 'FUEL'

Quando appeare la segnalazione "FUEL', significa che il carburante è quasi esaurito e che la stufa ha un'autonomia di soli 10 minuti. Dal display informativo potete osservare il trascorrere de tempo che alla rime (vedi fig. K). Esistono due opzioni;

• Rimuovere il serbatoio del combustibile e riempirlo fuori alla stanza (cfr. capitolo B).
• Premendo in quello momento il pulsante "extension" 20, andrete a prolungare il tempo di combustione della stufa fino ad un massimo di 60 minuti.

La stufa inserisce automaticamente il processo di combustione minima, segnalandone visivamente lo scorrere sul display con una numerazione regressiva che va da 60 a 10. Successivement, agli due minuti avvertirete un segnale acustico che indichera la necessità di riempire il serbatoio estrabile. Se il serbatoio noniene riempito, la stufa si spegne automaticamente. Anche in questo caso si ode un segnale di averporto. L'indicatore del carburante si illumina ad intermittenza, nelle sul display appare il symbolo a quattro tratti (一 : 一) . Per fermarle,asta premere una volta il pulsante ②

Se il combustibile nella stufa è completeness esaurito, dopo aver riempito il serbatoio estrabile, occorre attendere quale minuto, prima che la stufa sia nuovamente pronta per l'uso.

LA SPIA 'VENT'

Quando la spia VENT inizia a lampeggiare, significica che la stanza non è sufficientemente areata (fig. L). La stufa si spegnerà automaticamente. Se dopo ave areato l'ambiente, la stufa continua ad lampeggiare VENT, è necessario contattare il rivenditore.

M MANUTENZIONE

Prima di procedere alla manutenzione, occorre spegnere la stufa e farla raffreddare. In seguito staccare la spina dalla presa. La stufa richiede una manutenzione minima. Tuttavia, agli settimana occorre pulire il filtro del ventilatore 3 con un aspirapolvere; inoltre occorre pulire la griglia 2 con un panno.

Controllare periodicamenteanche il filtrodel combustibile:

1 Togliere il serbatoio estrabile ⑥ dalla stufa ed estrarre il filtro del combustibile (fig. M). Il filtruo più gocciolare; tenere un panno a portata di mano.
2 Capovolgere ilhetto e picchiettarlo su una superficie rigida per togliere completeness lo sporco. (Non pulirlo mai con acqua!)
3 Installare nuovamente il filtr del carburante nella stufa.

J: Se la spia luminosa SAVE si accende, la stufa si accende e si spegne automaticamente, per rimanere entro una determinata temperatura.

K: Quando appeare la spia FUEL, verrano mostrati sul display informativo i minuti di funzionamento che alla stufa in base alla quantità di combustibile rimasta nel serbatoio.

L: La spia VENT
lampeggiante significa
che è necessario
aerare maggiormente
l'ambiente.
Filtro del combustible

Si consiglia di rimuovere per tempo polvere e macchie con un panno umido, altrimenti possono formarsi macchie difficili da rimuovere.

Non smontare i componenti della stufa. In caso di riparazione, contattare sempre il rivenditore. Se il cavo dell'elettricità è danneggiato, deve essere sostituito con un cavo di tipo H05 VV-F solamente da un elettricista autorizzato.

N IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA)

Il combustibile rimasto non più essere usato. Bruciarlo completeness. Se ne rimane, non gettarlo via, ma smaltirlo conformmente alle direttive locali vigenti per i rifiuti chimici. In agli caso cominciare la nuova stagione fredda con combustibile nuovo. Quando si riaccende la stufa seguire nuovamente le istruzioni (come riportate a partire dal capitolo A).

OTRASPORTO

Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:

Tappoperiltrasporto

1 Lasciare raffreddare la stufa.
2 Togliere il serbatoio estrabile ⑥ alla stufa e rimuovere il filtro del combustibile (cfr. capitolo M, fig. M). Questo può perdere quale goccia di combustibile; tenere un panno a portata di mano. Conservare il filtrto ed il serbatoio estrabile al di fuori della stufa.
3 Mettere il tappo per il trasporto al posto del filtrlo (fig. N) e premerlo bene. Il tappo di spostamento serve a prevenire nei limiti del possibile perdite di olio alla stufa durante il trasporto.
4 Trasportare la stufa sempre in posizione eretta.
5 Svuotare il serbatoio fisso, utilizzando una pompa per combustibile, prima di uno spostamento o in caso di utilizzo di combustibile non idoneo o contaminato. Staccare innanzitutto il filtrlo del combustibile ed inseire successivement la pompa nel serbatoio fisso vuoto.Seguire la stessa procedura qualora nel serbatoio del combustibile vi sua acqua.

P SPECIFICHE

Accensione	elettrica	Dimensioni con (mm)	larghezza	376
Combustibile	petrolio	(con piastra inferiore)	profondità	296
Capacità (kW) mas.	3,2		altezza	438
Capacità (kW) min.	0,80	Accessori	Pompa a sifone per il carburante
Spazio adatto (m3)**	48-120		Tappo per il trasporto
Consumo di combustibile (l/ora)*	0,333	Tensione di rete		230 V
				-- AC / 50 HZ
Consumo di combustibile (g/ora)*	267	Consumo:
Durata del combustibile per serbatoio (ora)*	16,2	- accensione elettrica		320 W
Volume serbatoio estraibile (litri)	5,4	- continuo		13 W
Peso (kg)	8,0	Amperaggio fusabile		250V, 5A

• Con regolazione al massimo ** I valori riportati sono indicativi

Q CONDITIONI DELLA GARANZIA

La stufa ha una garanzia di 48 mesi a partire alla data d'acquisto. Entro quello periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati Gratisamente. Le condizioni sono le seguenti:

La Toyotomi Europe Sales B.V. rifiuta espllicitamente tutti gli accordi relativi a rimborso dei giorni, compreso il rimborso di anni sorti in seguito a guasti.
2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolongamento della garanzia stessa.
3 La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
4 Le parti normalmente sottoposte ad usura, come lo stuoino di combustione, qualiasi tipo di guarnizione e la pompa a sifone per il combustibile, non sono comprese nella garanzia.
5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d'acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni.
6 La garanzia viene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alle istruzioni d'uso, in seguito a negligenza ed in seguito all'uso di combustibile del tipo sbagliato o vecchio. L'uso di combustibile sbagliato può essere costituire un pericolo*.
7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comporta sono sempre a carico dell'acquirente.

Per prevenir spese inutili, si consiglia dapprima di consultare con attenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.

• Le sostanje leggermente infiammabili possono portare ad una combustione non controllabile, e consequentemente alla formazione di fiamme pericolose. In tal caso, non cercare mai di spostare la stufa, ma spegnerla immediatamente. In caso d'emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico.

SCHEDA PRODOTTO

(a) Nome / Marchio del fornitore	TOYOTOMI Europe Sales B.V.
(b) Modelo	LC-DX32
(c) Classe di efficienza energetica	A
(d) Potenza termica diretta	3.2kW
(e) La potenza termica indiretta	N/A
(f) Indice di efficienza energetica	95.0%
(g) Efficienza utile	100%
(h) Eventuali precauzioni	Per istruzioni di installment e manu- tenzione vi preghiamo di fare riferi- mento al manuale prodotto.

COMPONENTI PRINCIPALI

Piastra anteriore
2 Griglia
Piastra inferiore
Coperchio serbatoio estraibile
Pannello di controllo
Serbatoio estraibile
7 Indicatore del combustibile nel serbatoio estrabile
3 Filtr del ventilatore
9 Termostato
Spina + cavo
1 Display delle informazioni
12 Tasto
Dispositivo di sicurezza
14 Tasti di regolazione (ora e temperatura)
15 Timer
16 Tasto SAVE
17 Manico
18 Spia del timer
Pulsante impostazione altitudine
20 Prolunga

In caso avesto bisogno di ulteriori informazioni o riscontraste particolari problemi che non sono presi in considerazione nel presente manuale, vi invitiamo a visitare il nostro site www.toyotomi.eu o contattare la nostra assistenza (il cui numero di Telefono é indicato nel loro site www.toyotomi.eu)
