BRUGSANVISNING LC-DX32 ZIBRO

1 Børn bør vare under opsyn, sö det sikres, at de/DDke leger med apparatet.
2 Flyt ALDRIG kaminen, när den brænder eller stadig er varm. I dette tilfælde mä den heller IKKE påfyldes eller vedligeholds.

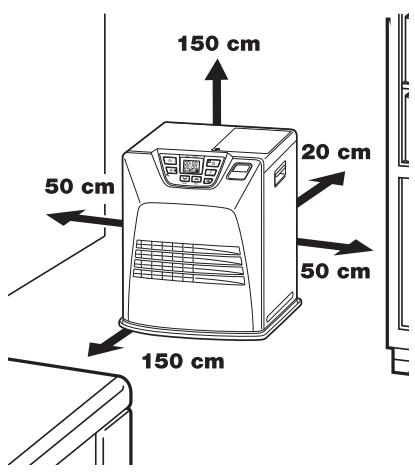

3 Anbring kaminen sö dens forkant er mindst 1,5 meter fra mure, gardiner, mobler, spray dase og gas cylinder. Opbevar IKKE brandstoftanken i nærheden af ovenen.
4 Brug IKKE kaminen i støvede rum, da der sa ikke opnås en optimal forbrænding. Brug IKKE kaminen i umiddelbarærhed af badekar, brusekabin erller svømmebassiner.
5 Sluk kaminen før De forlader huset eller går i seng. Hvis De er fraværende i længere tid (f.eks. ferie), skal stikket ogss tages ud af stikkontakten.
6 Opbevar og transporter altid brændstoffet i de dertil beregnede tanke og dunke.
7 Sørg for, at brændstoffet ikke udsættes for varme eller ekstreme temperaturforskelle. Opbevar ALTID brændstoffet et kølgigt, tør og mørkt sted (sollys forringer kvaliteten af brændstoffet).
8 Brug ALDRIG kaminen på steder, hvor der kan�� skadelige gasser eller dampe (f.eks. udstødningsgasser eller malingsdampe).
9 Vær opmærksom på, at kaminens gitter bliver meget varmt. Hvis der anbringes ting oven på kaminen, udgør det en brandfare.
10 Sørg ALTID for tilstrækkelig ventilation.
11 Varmeapparatet må ikke ∀ere placeret umiddelbart under en stikkontakt.
12 Børn under 3år skal holdes væk, medminde de læbende overvåges. Børn i alderen fra 3år og under 8år mx kun tænde/slukke for apparatet forudsat at den er anbragt ell er installerer i den tilsigte de normale driftsposition, og de har fæt tilsyn eller instruktion om brugen af apparatet på en sikkermxde og forstär de involverede farer. Børn i alderen fra 3år og under 8år mxkke tilslutte, regulere og rengre apparatet eller udføre vedligeholdelse.

FORSIGTIG - Nogle dele af dette produit kan blive meget varme og forarssage forbrandinger. Searlig opmærksomhed skal udvises, hvor børn og udsatte personer er til stede.

13 Børn på ikke lege med apparatet.
14 Rengoring og brugervedligeholdelse må ikke foretages af børn uten vejledning.
15 Ophold dig IKKE tæt på ovenen i længere tid.

Elektrisk affald som defekte elektriske apparater og batterier bør ikke kasseres sama med husholdningsaffaldet. Indlever det venligst til et genbrugsanlæg. Spørg de lokale myndigheder eller forhandleren til råds angående genbrug.

15 TIPS FOR SIKKER BRUK

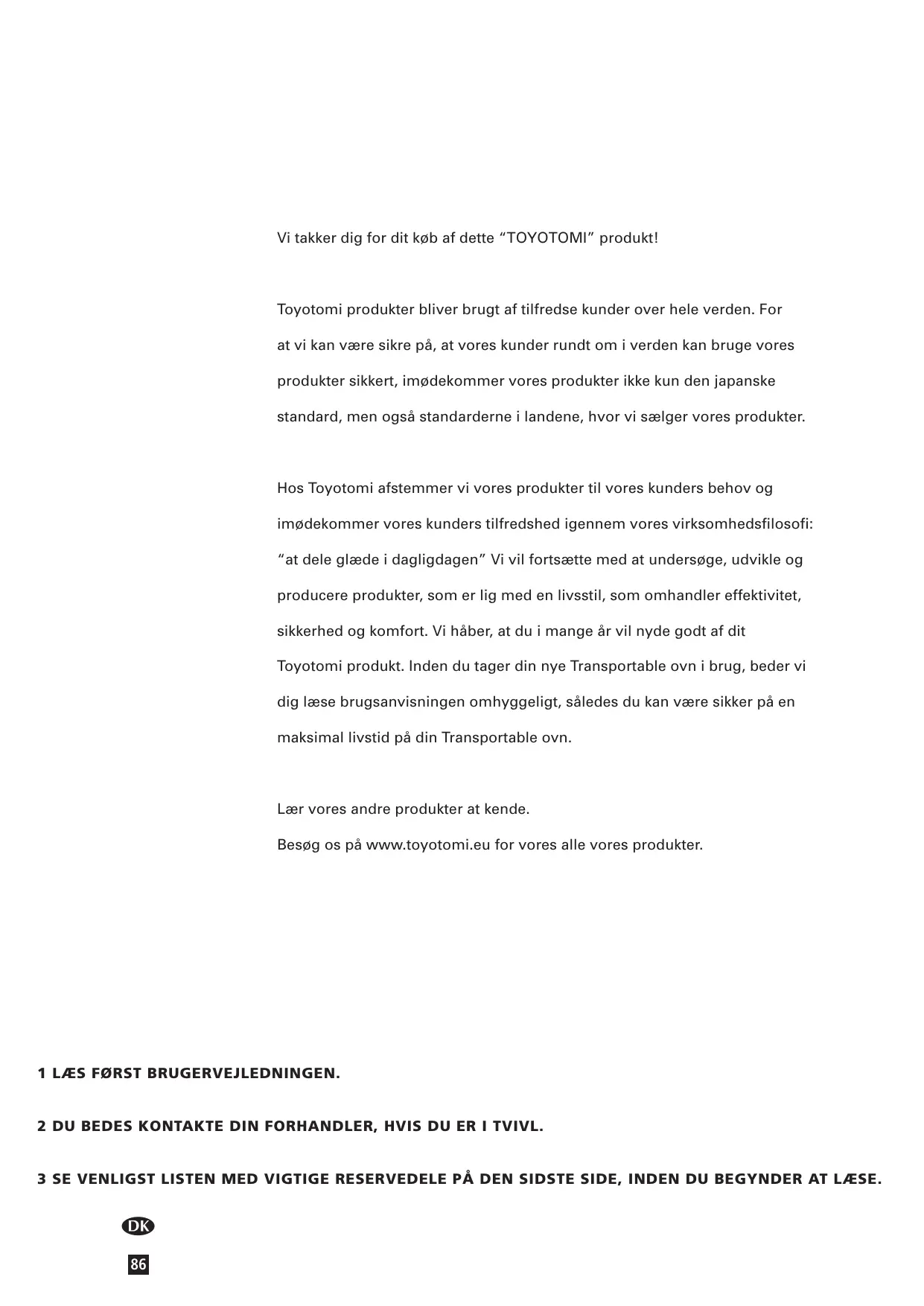

Vi takker dig for dit kɒb af dette "TOYOTOMI" produkt!

Toyotomiprodukter bliver brugt af tilfredse kunder over—hele verden. For at vi kan[vare sikre på, at vores kunder rundt om i verden kan bruge vores.] Produktier sikkert, im[dekommer voresprodukter ikke kun den japaniske standard, men også standarderne i landene, hvor vi sælger voresprodukter.

Hos Toyotomi afstemmer vi voresprodukter til vores kunders behov og imødekommer vores kunders tilfredshed igennem vores virksomhedsfilosofi: "at dele glæde i dagligdagen" Vi vil fortsette med at undersøge, udvikle og producereprodukter, som er lig med en livsstil, som omhandler effektivitet, sikkerhed og komfort. Vi haber, at du i mange År vil nyde godt af dit Toyotomi produit. Inden du tager din nye Transportable ovn i brug, bearer vi dig læse brugsanvisningen omhyggeligt, säledes du kan+vare sikker på en maksimal livstid på din Transportable ovn.

Lær vores andreprodukter at kende.

Besøg os på www.toyotomi.eu for vores alle voresprodukter.

1 LAES FØRST BRUGERVEJLEDNINGEN.

2 DU BEDES KONTAKTE DIN FORHANDLER, HVIS DU ER I TVIVL.

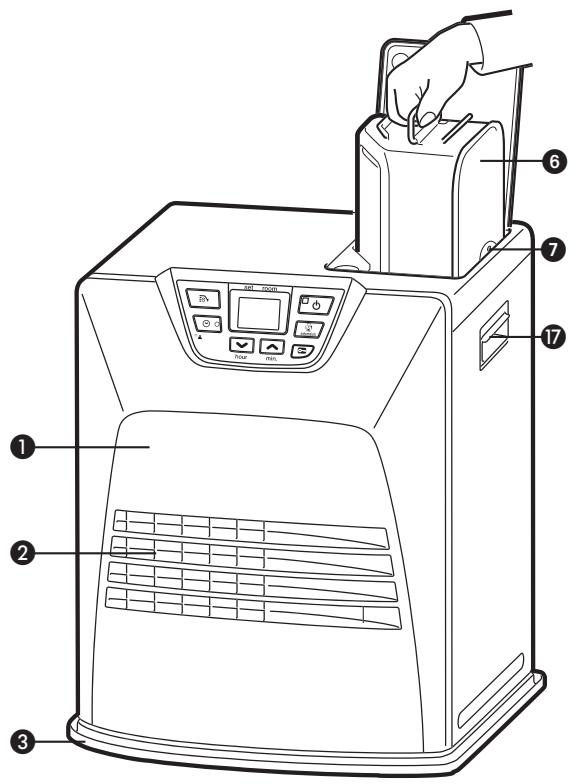

3 SE VENLIGST LISTEN MED VIGTIGE RESERVEDELE PÄ DEN SIDSTE SIDE, INDEN DU BEGYNDER AT LÄSE.

GENERELT OM BRUGEN

Dette er i store traek, hvordan Deres kaminen skal anvendes. For yderligere information henvises der til VEJLEDNINGEN.

1 Fjern alt emballagematerialie (se kap. A, fig. A).
2 Fyld brændstoftanken (se kap. B, fig. C).
3 Sæt stikket i stikkontakten.
4 Tend for kaminen pà ① knappen (se kap. D).
5 Hvis De ønsker at ændre temperaturen, brug da indstellingsknapperne (se kap. E).
6 Sluk for kaminen pa knappen 12.

• På grund af brandrisikoen skal tanken fyldes,ningar kaminen er slukket, eller i et andet lokale end kaminen.
• Sørg altid for at lukke tanken ordentligt after papyldning på sikker afstand af alle varmekilder og øben ild (se kap. B).
• Forste gang kaminen tændes, lugter den "ny" i en kortperiode.
• Opbevar alle brændstofbeholderè med deres originale dæksler og forseglinger et koldt og mørkt sted.
• Brændstof kan blive forældet: Start hvver fyringsæson med nyt brændstof.
• Brug kun vandfri paraffin af høj kvalitet, som imødekommer lokale love (TOYOTOMI brændstof).
• Før du skifter brændstofmærke og/eller brændstoftype, skal du sorge for at tomxme den flytbare kamin helt for brændstof.

Læs这部分 brugervejledning grundigt, før du tager apparatet i brug, og gem den til senere brug. Ovnen skal installeres på en sádan måde, at den overholder lokale og nationale bestemmelse, vedtægter og standarder. Dette produkt er beregnet til brug som en varmer i private hjem og er kun egnet til brug i torre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, kɒkkener eller i garager.

Sorg for at der er tilstrækkelig ventilation, sa opvarmningen er behagelig og sikker.

BEMÆRK: For at undgå at varmeapparatet slås fra, anbefaler vi at en dør eller vindue sættes på klemningar varmeapparatet erændt.

Uanset model skal du altid sorge for, at kaminen bruges i et lokale, der er tilstrækkelig stort til, at den kan bruges sikkert ut den behov for ekstra ventilation (se kap. P). Hvis lokalet erindre end pakravet, skal du altid abne en dor ell er et vindue pa klem (sorg for, at abningen er cirka 2,5 cm). Det er vigtigt, at der er tilstrækkeligt luftindtag og effektiv luftudtag i alle lokaler, hvor kaminen bruges (begge abninger skal have et tværshit pa mindst 50~cm^2

Vi anbefaler ogsa at gore dette i velisolerede rum ell er rum uden gennemtrak og/ ell er hoj hjo de. Brug icke Deres kamin i kaeldre ller andre underjordiske rum.

Du maiks foretage aendringer af sikkerhedssystemet, da garantien for, at luftmaleren fungerer korrekt, dervedUortfalder. Kontakt forhandleren, hvis du har sporgsmal.

SÄERLIGE OPLYSNINGER FOR BRUGERE I FRANKRIG: Kaminen er fremstillet til kun at blive brugt med brændstof, der er beregnet til flytbare kaminer, som fyrer med flydende brændstof, i henhold til de franske dekreter af 25-06-2010 og 18-07-2002. Det er forbudt at bruge andre former for brændstof.

Denne flytbare kamin, der fyrer med flydende brændstof, er beregnet til brug som en ekstra varmekilde og ikke som en konstant varmekilde.

SÄERLIGE OPLYSNINGER FOR BRUGERE I STORBRITANNIEN: Brug kun Klasse C1 petroleum i henhold til BS2869 Del 2 eller lignende.

Brugeren skal overholde følgende anvisninger om korrekt brug:

UNDLAD AT

• bruge benzin.

• bruge den flytbare kamin, der fyrer med flydende brændstof, i campingvogne, bade og førerhuse.

• bruge den flytbare kamin, der fyrer med flydende brændstof, i lokaler med utilstrækkelig ventilation (se minimummålene for det lokale, der skal opvarmes i skemaet med specifikationer) samt lokaler, der ligger under jordhøjde og/eller i en højde på over 1900 meter.

• ændre kaminens sikkerhedsfungtionaler.

Anvendelse af这部分 opvarmning på offentlige steder kræver forudgående tilladelse fra myndighederne. Indhent korrekte oplyninger, før kaminen tages i drug.

DET RIGTIGE BRÄNDSTOF

Kaminen er konstrueret til at anvende vandfrit, rent petroleum af god kvalitet (TOYOTOMI brændstof). Kun dette slags brændstoffer sikrer en ren og optimal forbrænding. Brændstof af ringere kvalitet kan medføre:

• get risiko for Funktionsejl

• ufuldstændig forbænding

• reduceret levetid for kaminen

• røg og/eller os

• aflejringer på gitteret eller glodenettet

Det rigtige brandstof er derfor af stor betydning for sikker, effektiv og behagelig brug af kaminen.

Skader på kaminen og/eller Funktionsejl som følgge brug af andet end anvendelse af vandfrit, rent petroleum af god kvalitet dækkes ikke af garantien.

Sporg altid den lokale forhandler om den rigtige type brændstof til kaminen (www.toyotomi.eu).

Kun med det rigtige brandstof er De garanteret en ufarlig, effektiv og optimal brug af Deres Kaminen.

Denne transportprop
indes lost i kassen.
Kun medijke kan kaminentransporteresutenproblemer.Gem den derfor omhyggeligt!

VEJLEDNING

A INSTALLATION AF KAMINEN

1 Tag forsigtigt Deres kaminen ud af kassen og kontroller indholdet.

Udover kaminen skal der vare følgende:

en manuel haevepumpere
- en transportprop
denne brugsanvising

Gem kassen og emballagematerialialet (fig. A) til opbevaring og transport af kaminen.

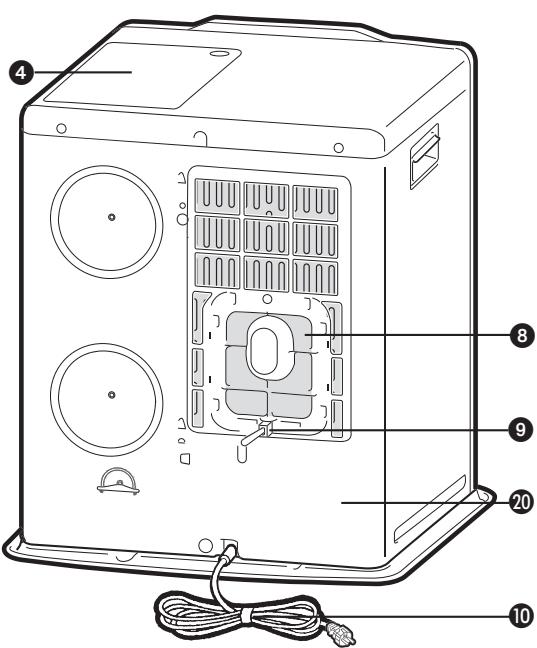

2 Åbn tankrumslåget 4, og fjern det lille stykke karton.
3 Fyld brændstoftanken som det beskrives i kap. B.
4 Gulvet skal vare stabilt og i vater. Flyt kaminen, his den ikke står helt i vater. Forsøg ikke at korrigere dette ved at lægge bøger eller andet under kaminen.
5 Sæt stikket 10 i stikkontakten (230 Volt - vekselstrøm 50 Hz), og indstil den korrekte tid med indstellingsknapperne 14 (se kap. C).

6 Deres kaminen er nu klar til brug.

INDSTIL HØJDEN

Hvis varmeapparatet bruges i en højde på 800 m til 1300 m, skal du bruge højdetilstand 1. Tryk på højdeknappen med en tynd stang sasom en papirclips og sæt samtidigt stikket i stikkontakten. Derefter vises "i ▲" på displayet.
2 Hvis varmeapparatet bruges i en højde på 1300 m til 1900 m, skal du bruge hjdetilstand 2. Nár du har indstillet hjdetilstand 1, skal du trykke hjdeknappen med en tynd stang og sætte stikket i stikkontakten samtidig. Derefter vises "C" på displayet.
3 Sluk højdetilstanden ved at trykke på hjdeknappen 19 og sætte stikket ind i stikkontakten samtidig after indstilling af hjdetilstand 2. Derefter vises "0" på displayet, og "▲" forskinder.

BEMÄRK: När højdetilstand 1 er indstillet, lyser hjde-markeringen "A" på displayet. När højdetilstand 2 er indstillet, blinker hjde-markeringen "A" under drift.

BEMAERK: I tilfælde af strømsvigt eller frakoblig af varmeapparatet forbiver højdetilstanden den samme.

Brug/DDkeovnenihjderover1900meter.

SKIP VOLUMEN

Dette varmeapparat kan skifte lydstyrke på buzzeren. Den indledende indstilling er på højntiveau.

Tryk SAVE-tasten 16 og hold den nede i mere end 3 sekunder, og lydstyrken for buzzeren skifter fra høj til lav.
Tryk på SAVE-tasten 16 og hold den nede i mere end 3 sekunderigen, og lydstyrken for buzzeren skifter fra lav til høj.
BEMAERK: Lydstyrkeniveauet er kun lav og høj, men alarmen af sikkerhedsenhed lyder i højtiveau.
BEMAERK: Nár varmeapparatet er taget ud af stikkontakten eller after et strømsvigt, er lydstyrken tilbage til den indledende indstilling - Hoj.

PAFYLDNING AF BRændSTOF

Páfyld brændstof på skiftetanken et passende sted, da der alto er risiko for at spilde. Følg proceduren nedenfor:

1 Kontroller at kaminen er slukket.

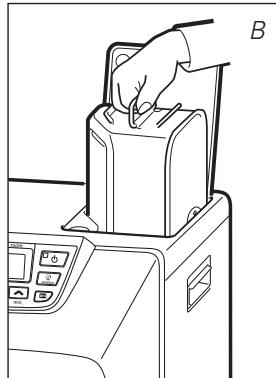

2 Ånb参加会议，ogloft skiftekanen ud af kaminen (fig.B). Sæt skiftekanen ned (med dækslet opad oghandtagetp Gulvet), og skru brændstofdækslet af (fig.C). BEMAERK: Det kan dryppe lidt fra tanken.

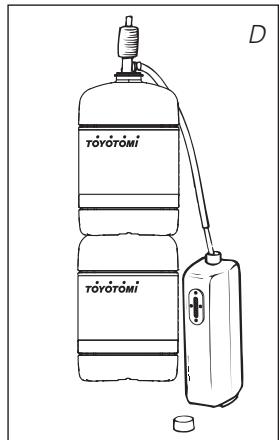

3 Fyld skiftetanken ved hjælp af en brændstofpumpe (se anvisningerne til brændstofpumpen.) Sørg for, at pumpen er placeret højere end skiftetanken (fig. D). Stik den ribbede slange ind i abningen på skiftetanken.
4 Hold øje med skiftetankens brændstofmåler under pafyldningen (fig. E). Stop pafyldningen, när mäleren angiver, at tanken er fuld. Fydld aldrig for meget brændstof på tanken, især ikke nær brændstoffet er meget koldt (brændstof udvider sig, nær det bliver varmere).
5 Lad det resterende brændstof i pumpen lobe tilbage i beholderen, og fjern forsigtigt pumpen. Skru tankdækslet godt på igen. Tør eventuelt spildt brændstof op.
6 Kontroller at tankproppen sidder rigtigt og er skruet fast. Sæt brændstoftanken tilbage i kaminen (med proppen nedad). Luk tankrumslåget.

INDSTILLING AF URET

Uret kan kun indstilles,ningar stikket er i stikkontakten, og kaminen ikke er tændt. Brug indstillingsknapperne 14 til at indstille uret. Tryk Först på en af knapperne for at aktivere这部分 Funktion (Informationsdisplayet ① vil begynde at blinke). Derefter kan timerne indstilles med den venstre knap (▼hour) og minutterne med knappen til hjre (▲min.). Ved at trykke en gang forøges værden med en. Hvis knappen holdes inde, forøges værden indtil knappen slippes. Efter ca. 10 sekunder holder informationsdisplay op med at blinke, og indstillingen er fastlagt (fig. F). Hvis kaminen er slukket, vil delve informationsdisplayet ligeledes slukke after 5 minutter. Ved at trykke på en hvilken som helst knap på displayet, vil alle informationer igen ære synlige

Hvis stikket har været ude af stikkontakten eller hvis strømmen på,andenmxde har været afbrudt,kal indstillingerne foretagesigen.

Tænd altid kaminen med den ① knappen ②. Brug aldrig taendstikker aller en lighter.

For at tænde for kaminen trykkes blot på ➀ knappen ➁. "Power" lampen begynder at blinke, hvilket betyder, atændingsprocessen er aktiveret. Denne varer et øjeblik. När kaminen brænder, vil "power" lampen lyse rodt. Informationsdisplayet ➂ viser to tal. På lampen ved sider af tallene fremgår det, at de vedrør temperaturen (fig.G). Under ROOM er den aktuelle rumtemperatur angivet, og under SET er den indstillede temperatur angivet. Den indstillede temperatur kan ændres med indstellingsknapperne (se kap. E). Kontroller før kaminen tændes, om der er tilstrækkeligt brændstof i tanken.

F: När

informationsdisplayet stopper med at blinke, er indstillingen lax til den indstillede vardi.

G: Den onskedete temperatur angives til venstre og den aktuelle til højre.

E INDSTALLING AF DEN ØNSKEDE TEMPERATUR

Den indstillede temperatur kan kun ændres, hvis kaminen er tændt. Temperaturen ændres med indstillingsknapperne 14. Tryk først på en af knapperne for at aktivere Funktionerne (°C symbolet ① vil begynde at blinke). Temperaturen kan nu øges med knappen til hjre (▲min.) og sænkes med knappen til venstre (▼hour). Ved at trykke en gang forøges værden med,en. Efter cirka 10 sekunder vil °C symbolet holde op med at blinke og indstillingen vil æræ låst (fig. G).

Temperaturen kan indstilles til min. 6^ og max. 28^ C. Hvis stikket har varet ude af stikkontakten, längere end 10 min. (eller strømmen har varet afbrudt), genindstilles temperaturen til 20^ C.

F BRUG AF TIMEREN

Med timeren kan kaminen tændes automatisk på et forud indstillet tidspunkt.

For at kunne indstille timeren skal uret vare rigtigt indstillet (se kap. C), og kaminen skal vare slukket. Sādan indstilles timeren:

Tryk paa knappen 1 og umiddelbart derefter pa TIMER knappen 5.
TIMER lampen 17 og informationsdisplayet 11 vil begynde at blinke.
2 Indstil tidspunktet som om at kaminen skal tændes på ved hjælp af indstillingsknapperne 14. Anvend knappen til venstre (▼hour) til at indstille timer og knappen til højre (▲min.) til at indstille minutter (med 5 min. interval).
3 After cirka 10 sekunder vil informationsdisplayet igen vise CLOCK, og TIMER lampen ⑨ vil lyse hvilket indikerer, at timer funktionen er aktiveret (fig. H).
4 Timeren beregner selv hvornár kaminen skal tænde, for at rummet sá vidt muligt har den rette temperatur på det indstillede tidspunkt.

Hvis De ønsker at slukke kaminen og lade den tændeigen med timeren, behoer De kun at trykke på knappen TIMER (se kap. G).

For at annullere timerindstillingen trykkes en gang pa 山 knappen 12.

G SÄDAN SLUKKES KAMINEN

Kaminen kan slukkes pa to帽子:

Tryk på knappen ②. Informationsdisplayet skifter til CLOCK, og flammenslukkes i løbet af ca. et minut.
2 Hvis De vil slukke kaminen og næste gang lade timeren tænde den, trykkes på knappen TIMER 15. Foruden at slukke kaminen aktiveres ogss timeren. Det kan ønskedete tidspunktændres med indstillingsknapperne 14 (se kapitel F).

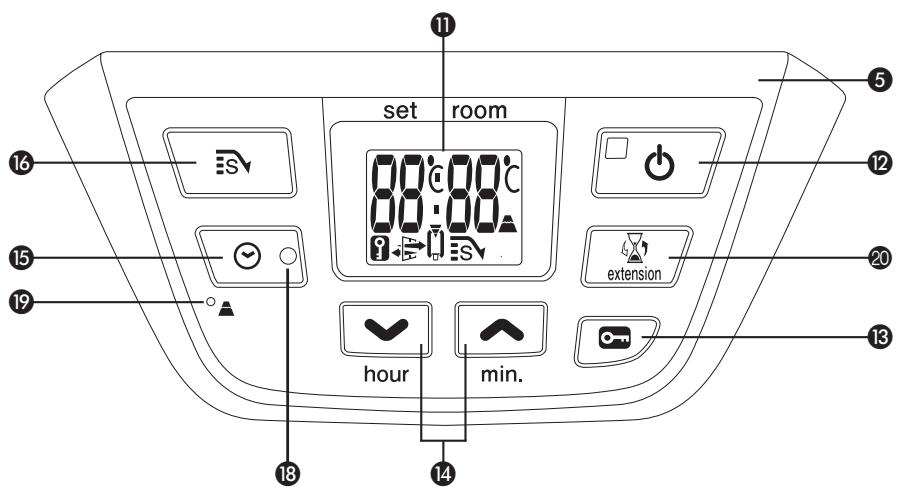

H INFORMATIONSDISPLAYET

Informationsdisplayet er/DDke kun beregnet til at vise den indstillede tid og temperatur (kap. C, E og F), men ogsa til at give meddeelse om funktionsfejl. Koden i informationsdisplayet fortæller Dem, hvad der er galt:

KODE INFORMATION

E- Temperaturei kaminen er for hoj.

F- Strømafbrydelse.

E-1 Defekt termostat.

F-1 Defekt brændtertermistor.

±b - ±b Startproblemer.

E - 23 Genantaend varmeapparatet straks after slukning.

E-5 Vaeltesikring.

Lad kaminen afkole og genstart.

Taend kaminenigen.

Kontakt forhandleren.

Kontakt forhandleren.

Kontakt forhandleren.

Vent ca. 30 sek. og renantaend after indsættelse af stikket ingen.

Taend kaminenigen.

Kontakt forhandleren.

Hvis nadvendigt taendes kaminen ingen.

Kontakt forhandleren.

Hvis der opstär nogen
funktionsfejl, fortæller
informationsdisplayet,
hvd der er i vejen.

E-9	Snavset luftfilter; eller	Rens filter.
	snavset brændstofpumpe.	Kontakt din forhandler.
65 Hr	Kaminen har kørt uafbrudt i 65
	timer og har slukket automatisk.	Kaminen tændes pany.
--:--+	Ikke mere brændstof.	Påfyld brændstoftank.
--:--+	For lidt ventilation.	Ventiler bedre.

Kontakt altid forhandleren i tilfælde af fejlfunktion, der/DD er angivet ovenfor, og/eller his fejlen bliver ved med at opstå, selvom du bruger de ovennævnte løsninger.

AUTOMATISK SLUKNING

Denne Kamin er udstyret med et sikkerhedssystem, der sørger for at kaminen automatisk slukker after 65 timers uafbrudt drift. Displayet viser sa 65H . Hvis De matte onske det, kan kaminen tændes igen, ved at trykke pa knappen (se kapitel D).

AUTOMATISK RENSNING AF BRAENDER

Nár kaminen har kórt uafbrudt i 2 timer på højeste brændertrin, pàbegyndes en automatisk renssing af brænderen. Diplayet viser koden for automatisk renssing af brænder, CL:05, der stär på CL:01,ningar den automatiske renssing er aflsuttet. Den automatiske renssing varer 5 min., hvor kaminen brænder på lavesto brændertrin. Nár brænderen er renset, skifter kaminen automatisk tilbage til højeste brændertrin.

BORNESIKRING

Børnesikringen kan bruges til at forbindre, at børnændrer kaminens indstillinger ved et uheld. Nár kaminen er tændt, og børnesikringen slæet til, kan kaminen kun slukkes. Andre Funktioner er spærret. Hvis kaminen allerede er slukket, forbinder børnesikringen ochså, at kaminenændes ved et uheld. Børnesikringen aktiveres ved at holde den pagseldende knap 13 nede i mere end 3 sekunder. KEY-LOCK 6-indikatoren vil lyse på informationsdisplayet (fig.l) hvilket betyder, at børnesikringen er aktiveret. Børnesikringen slås fra ved at trykke på knappen 13 og holde den nede i mere end 3 sekunder.

J DEN KORREKTE BRUG AF "SAVE"

Med "SAVE" fonctionen kan temperaturen holdes inden for et bestemt område. Når这部分 fonction er aktiveret, slukkes ovnen automatisk, hvis rumtemperatu- ren ligger mere end 3^ over den indstillede temperatur. Når temperaturen igen når den indstillede temperatur, tændes ovnen automatisk igen. "SAVE" aktiveres ved at trykke den pagældende knap 16 ned. Lampen "SAVE" lyser (fig. J). Ved at trykke på SAVE igen slås funktionen fra.

Ogsåuten indstillingen“SAVE”sørger ovenen for, at den indstillede temperatur,så vindt muligt holdes, ved at dens opvarmningskapacitet tilpasses. “SAVE” er en energisparefuktion, der f.eks. kan bruges, hvis De/DD er til stede i rummet,eller hvis rummet skal holdes frostfrit.

J: När lampen SAVE lyser, slukkes ell er taendes ovnen automatisk, sādan at temperaturen holder sig inden for et bestemt temperaturomräde.

I: När → symbolet lyser på displayet er børnesikringen aktiveret.

K FUEL INDIKATOR

När kontrollampen FUEL lyser, betyder det, at der kun er brændstof tilbage til 10 minutters brændetid. Den resterende brændetid kan følges i informationsdisplay-et (fig. K). Der er nu mulighed for at gore et af følgende:

• tage tanken op og pafylde den et passende sted (kap. B) aller
• trykke på knappen 'extension' ②. Ved at trykke på这部分 knap vil den resteren de brændetid værem 60 min.

Ovnen skifter automatisk tilbage til det laveste brændeniveau. Displayet vil visetallet 60, som vil falde til 10. Nár tallet er faldet til 10, hores der et advarselssignal hilar andet minut, hvilket betyder, at tanken skal pafyldes. Hvis der ikke reageres, slukkes ovnen af sig selv. I dette tilfælde hores øgså et advarselssignal. Kontrollampen FUEL blinker, og der vises fire streger (---) på displayet. Stop dette signal ved at trykke på knappen endnu en gang.

Når ovnen har brugt alt brændstof og er slukket, varer det et stykke tid inden.
ovnen ingen kan tændes after pafyldning.

VENTINDIKATOR

När VENT indicatoren begynder at blinke, er det et tegn på, at rummet ikke er tilstrækkeligt ventileret (fig. L). Kaminen vil automatisk slukke. Hvis indicatoren bliver ved med at blinke after der er sorget for ekstra ventilation,kontakt da din forhandler.

M VEDLIGEHOLDELS

Sluk for kaminen, og lad den kole af, inden De pabegynder nogen form for vedligeholdelse. Træk ogsa stikket ud af stikkontakten.

Deres kaminen kræver æsten ingen vedligeholdelse. Dog skal ventilatorfilteret rengøres med en støvsuger og frontgitteret 2 med en fugtig klud. Dette gores ugentigt.

Kontroller ogss regelmaessigt brændstofffiltret:

Fjern brændstoftanken 6 fra kaminen, og fjern brændstofffiltret (fig. M). Dette kan drype, sä hav en klud parat.
Bank brændstoffiltret tomt mod et fast underlag og med bunden i vegret, sä urenheder fjernes. (Rens aldrig brændstoffiltret med vand!)
3 Sæt brændstofffiltret tilbage i kaminen.

Det anbefales, at stov og pletter fjernes med jævne mellemrum med en fugtig klud, da der ellers let kan opstå pletter, der er svare at fjerne.

！

Fjern aldrig selv nogen dele fra kaminen. Ved en eventuel reparation, skal De altid kontakte Deres forhandler. Hvis el-ledningen er beskadiget, på den kun udskiftes af en autoriseret installerør, og den skal udskiftes med en ledning af typen HO5 VV-F.

K: Nár FUEL indicatoren lyser, vil informationsdisplayet vise hvor mange minutters brændtid der er tilbage i tanken.

L: En blinkende VENT indicator er et tegn på, at ekstra ventilation er nødvendig.

Efter fyringssselsen skal kaminen opbevares et sted, hvor den ikke bliver støvet, SSEvidt muligt i den originale emballage. Resterende brændstof kan ikke bruges i den æste fyringssæson. Brug derfor altid det—hele. Hvis De alligevel har lidt til overs, mæ det ikke smides væk, men skal bortskaffes i henhold til reglerne om kemisk affald, som gælder i Deres kommune.

Begynd altid den nye fyringssæsson med nyt brændstof. Nær kaminen på ny tages i brug foulges vegledningen (fra kapitel A).

Transportprop

TRANSPORT

For at forhindre at kaminen lækker under transport, skal der tages følgende for-holdsregler:

1 Lad kaminen kole af.
Fjern brændstoftanken fra kaminen og tag brændstofffilteret ud (se kap. M fig. M). Det kan dryppe lidt fra dette, hav derfor en klud parat. Opbevar ikke brændstoffiltret og brændstoftanken i kaminen.
3 Tryk transportproppen godt fast på brændstoffiltrets plads (fig.N). Tryk den godt fast. Transportproppen kan i vid udstrækning forhindre lækage fra kami-nen under transport.
4 Transporter altid kaminen i lodret stilling.
5 Tøm den faste brændstoftank welt ved hjælp af en brændstofpumperf ro transport, ell er his der er kommet forkert eller snavset brændstof i tanken. Fjern forst brændstofffilteret, og indsæt derefter brændstofpumperi den tomme feste brændstoftank. Folg samme procedure, hvis der er kommet vand i brændstofken.

Tænding	elektrisk	Mål (mm)	bredde	376
Brændstof	petroleum	incl. bundplade	dybde	296
Kapacitet (kW) max.	3,2		højde	438
Kapacitet (kW) min.	0,80	Tilbehør	manuel hævepumpe
Velegnet rum (m3)**	48-120		transportprop
Brændstoffforbrug (l/t)*	0,333	Netspænding	230 V
			vekselstrøm / 50 Hz
Brændstoffforbrug (g/t)*	267	El-forbrug:
Brændetid pr. tank (t)*	16,2	- ved opstart	320 W
Indhold skiftetank (l)	5,4	- under drift	13 W
Vægt (kg)	8,0	Sikringers kapacitet	250V, 5A

• Ved indstilling på højeste stand
  ** De oplyste værdier er vejledende

GARANTIBETINGELSER

Der ydes 4 Års garanti på Deres Kamine, hvor garantien løber fra købsdagen. Inden for dette periode repareres alle materiale- og fremstellingsfejl gratis. Følgende regler gælder for dette garanti:

1 Alle yderligere krav på skadesgodtgorelse, inklusiv afterfolgende skade afvises udtrykkeligt.
2 Alle reparationer eller udskiftning af dele i garantiperioden medforer ikke forlængelse af garantien.
3 Garantien bortfalter, hvis der er foretaget ændringer, hvis der er monteret uoriginale reservedele, eller hvis kaminen har været repareret af tredjemand.
4 Garantien gælder ikke for reservedele, der udsættes for normal slitage, som brændermåtten, alle pakninger og den manuelle brændstofpumpe.
5 Garantien gælder kun, hvis De kan forevise det originale daterede købsbevis, og hvis der ikke er foretagetændringer på dette.
6 Garantien gælder ikke for skade, der er opstået ved handleder, der afviger fra brugsanvisingen, ved forsommelse eller ved brug af forkert ellerforalldet brændstof. Forkert brændstof kan endog vare farligt*.
7 Fragtomkostninger og risiko ved forsendelse af kaminen eller dele af denne er altid for købers regning.

For at undgå unödvendige omkostninger anbefales det altid at læse brugsanvisningen omhyggeligt igennem. Hvis der ikke kan findes en lösning i++, indleveres kaminen til reparation hos Deres forhandler.

DATABLAD

(a) Leverandørens navn / varemærke	TOYOTOMI Europe Sales B.V.
(b) Model	LC-DX32
(c) Energieeffektivitetsklasse	A
(d) Den direkte varmeydelse	3.2kW
(e) Den indirekte varmeydelse	N/A
(f) Energieeffektivitetsindekset	95.0%
(g) Virkningsgrad	100%
(h) Eventuelle specifikke forholdsregler	For montage-, installations- eller ved-ligeholdelsesinstruktioner henvises til betjeningsvejledning.

VIGTIGDELE

DK

1 Frontpanel
2 Frontgitter
Bundplade
Tankrumslag
5 Betjeningspanel
6 Brændstoftank
7 Brændstofdisplay på tank
Ventilatorfilter
9 Termostat
10 230 Volt stik og ledning
11 Informationsdisplay
12 Tænd og sluk knap
Børnesikring
14 Indstellingsknapper (tid og temperatur)
15 Timer
SAVE-knap
17 Handtag
18 Timer-lampe
19 højde justerings knap
20 Knap til forlaenet brændetid

Takk for at du kjopte dette "TOYOTOMI"-produktet!

E- 5 Veltebeskyttelse.

E- 6 Varmeren brenner darelig.

E- 7 Romtemperatur over 32^

E - B Defekt tenningsmekanisme.

E-B' Unnormal frekvens.

E- 9 Skittent luftfilter ellerr

skitten drivstoffpumper.

I: Nár -symbolet vises, er barnesikringen aktivert.

Vi anbefaler at du med jejne mellomrom fjerner stov og flekker med en fuktig klut. Ellers kan flekkene blv vanskelige Å fjerne.

Ikke fjern noenkomponenter fra ovenen paea gen händ. Kontakt alltid forhandleren nár utbedringer er ndvendig. Hvis strømledningen er skadd, ma den skiftes av en godkjent montor. Bruk en ny ledning av typen H05 VV-F.

K: När

drivstoffindikatoren lyser, viser informasjonsdisplayehvor mange minutterovnen kan brenne fobeholderen er tom.

L: När

Iverksett følgende tiltak for Å unngå at det lekker drivstoff när du transporterer ovnen:

1 La varmeovnen avkjole.
Ta den uttakbare beholderen 6 ut av ovnen og ta ut drivstofffilteret (se avsnitt M, fig. M). Noen draper kanlekke fra filteret; ha en klut tilgengelig. Oppbevar drivstofffilteret og beholderen utenfor varmeovnen.
3 Sett transportdekselet der drivstofffilteret skal satire (fig. N). Trykk det godt på plass. Transportdekselet vil sö langt det er mulig bidra til Åhindre oljelekkasje fra varmeovnen under transport.
4 Sett alltid varmeovnen i staende stilling.
5 Tøm den stasjonære beholderen med en drivstoffpumpe før transport, hvis det er brukt feil type drivstoff eller drivstoffet er skittent. Fjern forst drivstofffilteret og sett deretter drivstoffpumpen inn i den tome stasjonære beholderen. Følg samme fremgangsmåte hvis drivstoffbeholderen inneholder vann.

Transportdeksel

P
SPESIFIKASJONER

Tenning	elektrisk	Mål (mm)	bredde	376
Drivstoff	parafin	inkludert bunnplaten:	dybde	296
Kapasitet (kW) maks	3,2		høyde	438
Kapasitet (kW) min.	0,80	Tilbehør:	- manuell drivstoffpumpe
Egnet plass (m3)**	48-120		- transportdeksel
Drivstofforbruik (l/t)*	0,333	Inngangsstrøm		230 V
				-- AC / 50 Hz
Drivstofforbruik (g/t)*	267	Strømforbruuk:
Forbrenningstid per beholder (t)*	16,2	- tenner		320 W
Kapasitet uttakbar beholder (liter)	5,4	- kontinuerlig		13 W
Vekt (kg)	8,0	Sikringsstørrels		250V, 5A

Hvis du onsker yderligere information eller, hvis der opstar problemer, som ici behandles i brugsanvisingen, bedes du besoge vores webside www.toyotomi.eu eller kontakt afdelingen Sales Support (adresse og Telefonnummer pa www.toyotomi.eu).
