MANUALE UTENTE HAMITSJP86MC/1 HAIER

FRANÇAIS Manuale di istruzioni per piano cottura a induzione

Avvertenze per la sicurezza 4

1.2.1 Rischio di scosse elettriche 4 1.2.2 Rischio di tagli 4 1.2.3 Istruzioni importanti per la sicurezza 4 Uso e manutenzione 5 1.3.1 1.3.2 1.3.3 1.3.4 1.3.5

Presentazione del prodotto 8 2.1

Pannello di controllo 8

Principio di funzionamento 8

Prima di utilizzare il nuovo piano cottura a induzione 9

Specifiche tecniche 9

Uso del prodotto 9 3.1

Scelta degli utensili da cucina 10

Utilizzo 13 3.3.1 3.3.2 3.3.3 3.3.4 3.3.5 3.3.6 3.3.7 3.3.8 3.3.9 3.3.10 3.3.11 3.3.12 3.3.13

Rischio di scosse elettriche 5 Rischi per la salute 6 Rischi causati dalla superficie calda 6 Rischio di tagli 6 Istruzioni importanti per la sicurezza 6

Inizio della cottura 13 Fine della cottura 13 Uso della funzione Boost 14 Zona flessibile 15 Varycook 16 Blocco dei comandi 16 Modalità pausa 17 Funzione di gestione della potenza 17 Comando del timer 18 Tempi di funzionamento predefiniti 19 Funzione Cook with me 20 Funzione speciale 21 Mestolo e sonda di precisione Preci Probe 22

Linee guida per la cottura 24 4.1

Suggerimenti per la cottura 24

4.1.1 Cottura a fuoco lento, cottura del riso 24 4.1.2 Scottatura di bistecche 24 4.1.3 Rosolatura 25 Rilevamento di piccoli oggetti 25

Impostazioni della temperatura 25

Suggerimenti e istruzioni utili 27

Indicazione dei guasti e significato 28

Installazione 30 9.1

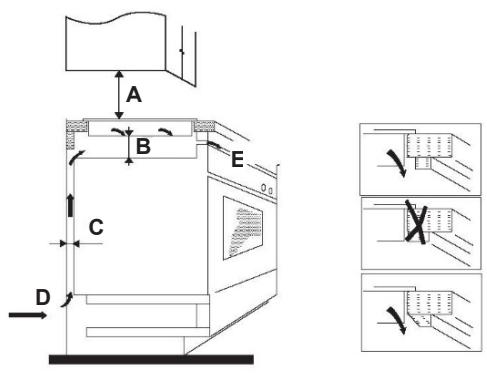

Scelta delle attrezzature per l'installazione 30

Controlli da effettuare prima dell'installazione del piano cottura 31

Controlli da effettuare dopo l'installazione del piano cottura 32

Controlli da effettuare prima del posizionamento delle staffe di fissaggio . 32

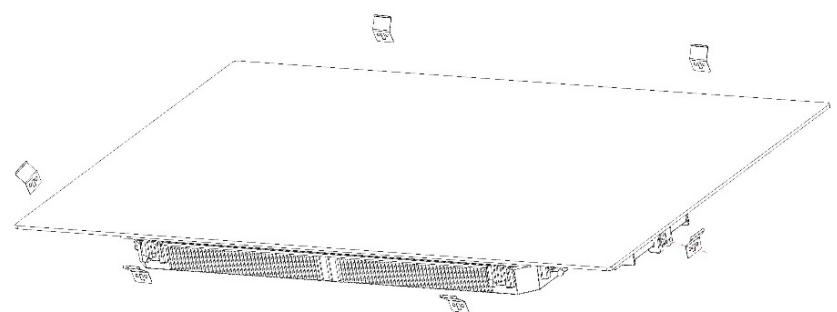

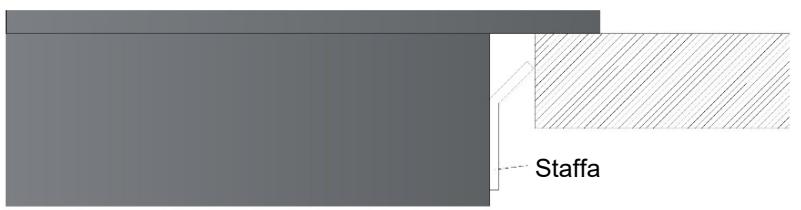

Regolazione della posizione delle staffe 32

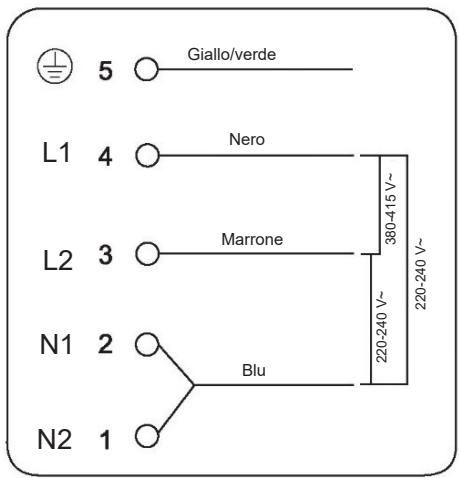

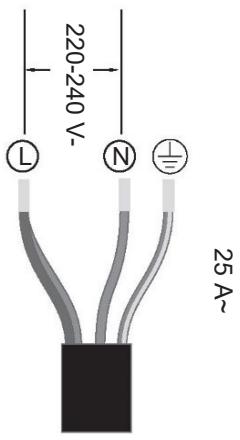

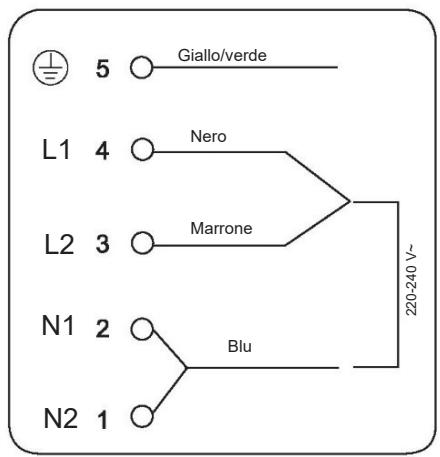

Collegamento del piano cottura alla rete elettrica 33

Con la presente, Candy Hoover Group Srl dichiara che le apparecchiature radio sono conformi alla Direttiva 2014/53/U e ai relativi requisiti di legge (per il mercato UKCA). Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo Internet: www.candy-group.com

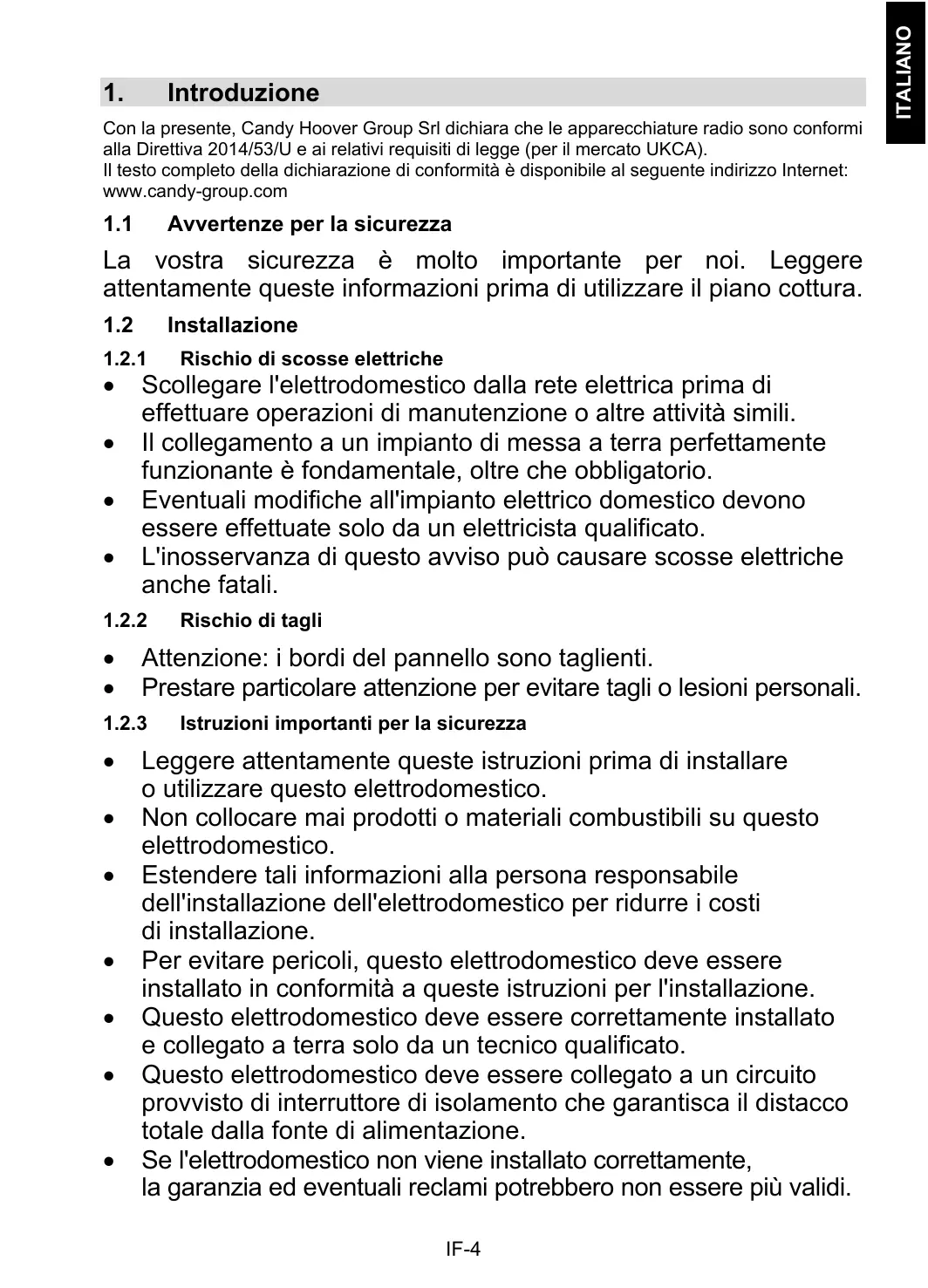

Avvertenze per la sicurezza

La vostra sicurezza è molto importante per noi. Leggere attentamente queste informazioni prima di utilizzare il piano cottura. 1.2

Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione o altre attività simili. Il collegamento a un impianto di messa a terra perfettamente funzionante è fondamentale, oltre che obbligatorio. Eventuali modifiche all'impianto elettrico domestico devono essere effettuate solo da un elettricista qualificato. L'inosservanza di questo avviso può causare scosse elettriche anche fatali.

Attenzione: i bordi del pannello sono taglienti. Prestare particolare attenzione per evitare tagli o lesioni personali.

Rischio di scosse elettriche

Istruzioni importanti per la sicurezza

Leggere attentamente queste istruzioni prima di installare o utilizzare questo elettrodomestico. Non collocare mai prodotti o materiali combustibili su questo elettrodomestico. Estendere tali informazioni alla persona responsabile dell'installazione dell'elettrodomestico per ridurre i costi di installazione. Per evitare pericoli, questo elettrodomestico deve essere installato in conformità a queste istruzioni per l'installazione. Questo elettrodomestico deve essere correttamente installato e collegato a terra solo da un tecnico qualificato. Questo elettrodomestico deve essere collegato a un circuito provvisto di interruttore di isolamento che garantisca il distacco totale dalla fonte di alimentazione. Se l'elettrodomestico non viene installato correttamente, la garanzia ed eventuali reclami potrebbero non essere più validi. IF-4

Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli. Impedire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. Avvertenza: se la superficie è incrinata, spegnere l'elettrodomestico per evitare il rischio di scosse elettriche per le superfici di cottura in vetroceramica o materiale simile che proteggono i componenti sotto tensione Non collocare oggetti metallici, ad es. coltelli, forchette, cucchiai e coperchi, sulla superficie del piano cottura perché potrebbero riscaldarsi Non adoperare elettrodomestici per la pulizia a vapore. Non pulire il piano cottura con apparecchi a vapore. L'elettrodomestico non è progettato per l'uso tramite timer esterni e sistemi di controllo remoto separati. AVVERTENZA: per evitare il rischio di incendi, non collocare oggetti sulle superfici di cottura. Il processo di cottura deve essere controllato continuamente. Un processo di cottura breve deve essere sorvegliato costantemente. AVVERTENZA: la cottura con oli o grassi può essere pericolosa e può causare incendi se il piano cottura rimane incustodito. In caso di incendio, non provare MAI a estinguerlo con l'acqua; spegnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antincendio.

Rischio di scosse elettriche

Se il piano cottura è danneggiato o incrinato, non utilizzarlo per la cottura. In caso di rottura o incrinatura della superficie del piano cottura, scollegare immediatamente l'elettrodomestico dalla presa elettrica e rivolgersi a un tecnico qualificato. IF-5

Scollegare il piano cottura dalla presa di corrente prima della pulizia o della manutenzione. L'inosservanza di questo avviso può causare scosse elettriche anche fatali.

Questo elettrodomestico è conforme gli standard di sicurezza elettromagnetica. Ciononostante, i portatori di pacemaker cardiaci o altri impianti elettrici (ad es. pompe per insulina) devono consultare il loro medico o il produttore dell'impianto prima di utilizzare questo elettrodomestico, allo scopo di accertarsi che il funzionamento dei loro impianti non venga disturbato dal campo elettromagnetico prodotto dall'elettrodomestico. L'inosservanza di questo avviso può causare eventi fatali.

Con il coperchio di sicurezza ritratto, la lama del raschietto per il piano cottura è affilata come un rasoio. Prestare estrema attenzione e conservarlo sempre in un luogo sicuro e lontano dalla portata dei bambini. Prestare particolare attenzione per evitare tagli o lesioni personali.

Rischi causati dalla superficie calda

Durante l'uso, i componenti accessibili di questo elettrodomestico si riscaldano abbastanza da causare ustioni. Fino a quando la superficie è calda, non toccare il vetro a induzione con il corpo, gli indumenti o altri oggetti diversi dagli utensili di cucina adatti. Tenere lontani i bambini. I manici delle casseruole potrebbero diventare caldi al tatto. Accertarsi che i manici delle casseruole non sporgano su altre zone di cottura attivate. Tenere lontani i manici dalla portata dei bambini. L'inosservanza di questo avviso può causare ustioni e scottature.

Rischi per la salute

Istruzioni importanti per la sicurezza

Non lasciare mai l'elettrodomestico incustodito durante l'uso. La bollitura causa fuoriuscite di fumo e grasso che potrebbero infiammarsi. Non utilizzare mai l'elettrodomestico come superficie da lavoro o stoccaggio. IF-6

Non lasciare mai oggetti o utensili sull'elettrodomestico. Non collocare o lasciare oggetti magnetizzabili (ad es. carte di credito, schede di memoria) oppure dispositivi elettronici (ad es. computer, lettori MP3) vicino all'elettrodomestico, in quanto il campo elettromagnetico che produce potrebbe smagnetizzarli. Non utilizzare mai l'elettrodomestico per riscaldare l'ambiente. Dopo l'uso, spegnere sempre le zone di cottura e il piano cottura come descritto in questo manuale (utilizzando i comandi touch). Non basarsi sulla funzione di rilevamento delle pentole per lo spegnimento delle zone di cottura quando le pentole vengono rimosse. Non consentire ai bambini di giocare con l'elettrodomestico né di sedersi o arrampicarsi sull'elettrodomestico. Non riporre oggetti che potrebbero attirare i bambini nei pensili sopra l'elettrodomestico. Se i bambini si arrampicano sul piano cottura, potrebbero subire gravi lesioni. Non lasciare i bambini soli o incustoditi nella zona di utilizzo dell'elettrodomestico. I bambini o le persone affetti da disabilità che limitano la loro capacità di utilizzare l'elettrodomestico devono essere istruiti sull'uso da una persona responsabile. La persona che li istruisce deve accertarsi che siano in grado di adoperare l'elettrodomestico senza rischi per sé e per le persone circostanti. Non riparare o sostituire componenti dell'elettrodomestico, a meno che non sia consigliato appositamente nel manuale. Tutte le altre operazioni di manutenzione devono essere effettuate da un tecnico qualificato. Non collocare o lasciar cadere oggetti pesanti sul piano cottura. Non salire sul piano cottura. Non utilizzare pentole con bordi irregolari né trascinare pentole sulla superficie del vetro a induzione, altrimenti potrebbe graffiarsi. Non utilizzare pagliette o altri materiali abrasivi per la pulizia del piano cottura, perché potrebbero graffiare il vetro a induzione. Questo elettrodomestico è destinato all'uso in ambienti domestici e simili, ad es. zone cucina del personale in negozi, uffici e altri ambienti di lavoro; fattorie, clienti in hotel, motel e altri ambienti di tipo residenziale, nonché in bed-and-breakfast. AVVERTENZA: l'elettrodomestico e i componenti accessibili diventano molto caldi durante l'uso. IF-7

Congratulazioni per l'acquisto del nuovo piano cottura a induzione.

Si raccomanda di leggere attentamente il manuale di istruzioni/installazione per installare e utilizzare correttamente il piano cottura a induzione. Per l'installazione, consultare l'apposita sezione. Leggere attentamente tutte le istruzioni di sicurezza prima dell'uso e conservare il manuale di istruzioni/installazione per future consultazioni.

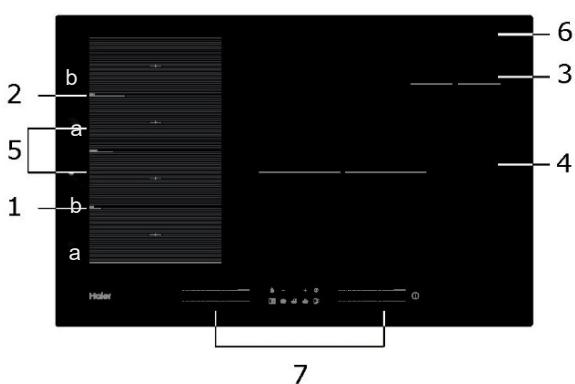

Presentazione del prodotto

6. Piastra in vetro 7. Pannello di controllo

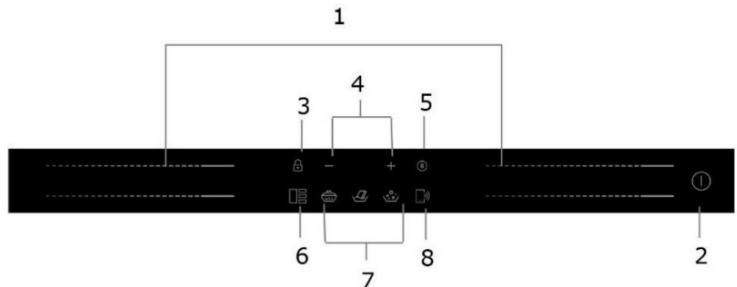

Pannello di controllo

1. Comandi per l'alimentazione della zona scaldante 2. Comando di accensione e spegnimento 3. Comando di blocco dei tasti 4. Comando del timer 5. Comando di pausa 6. Comando della zona flessibile 7. Cottura a fuoco lento, Fusione, Bollitura 8. Comando “Cook with me”

Principio di funzionamento

La cottura a induzione è una tecnologia di cottura sicura, avanzata, efficiente ed economica. La cottura avviene tramite campi elettromagnetici che generano calore nella pentola in maniera diretta e non indiretta, tramite il riscaldamento della superficie in vetro. Il vetro diventa caldo solo perché la pentola si riscalda.

ITALIANO Non toccare le resistenze. Tenere lontani i bambini di età inferiore a 8 anni se non sono sorvegliati continuamente.

circuito magnetico piastra in vetroceramica bobina a induzione correnti indotte

Prima di utilizzare il nuovo piano cottura a induzione

Leggere attentamente questa guida, con particolare attenzione alla sezione "Avvertenze per la sicurezza". Rimuovere l'eventuale pellicola protettiva sul piano cottura a induzione.

Tensione di alimentazione

220-240 V ~ 50 o 60 Hz

Potenza elettrica installata

7400 W Dimensioni (mm)

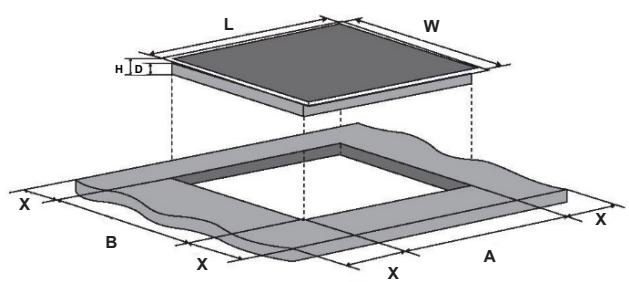

Dimensioni di incasso (mm)

Dimensioni e pesi sono approssimativi. Siccome siamo costantemente impegnati a migliorare i nostri prodotti, le specifiche e i modelli sono soggetti a modifiche senza preavviso. Diametro della base delle pentole per cottura a induzione Zona di cottura

*Per consentire una corretta rilevazione della pentola, essa va posta all'interno del perimetro dell'area «a» o «b», non tra l'area «a» e «b».

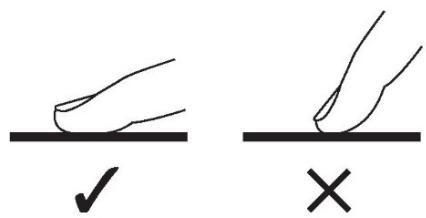

I comandi rispondono al tocco, per cui non occorre applicare pressione. Utilizzare il polpastrello e non la punta del dito. Ogni tocco registrato produce un segnale acustico. Accertarsi che i comandi siano sempre puliti, asciutti e non coperti da oggetti (ad es. utensili o panni). Anche un sottile velo d'acqua può impedire il corretto funzionamento dei comandi.

Scelta degli utensili da cucina

Adoperare solo utensili da cucina idonei per la cottura a induzione. Controllare il simbolo della cottura a induzione sull'imballo o sul fondo della pentola. È possibile accertarsi che l'utensile di cucina sia idoneo effettuando una prova magnetica. Avvicinare un magnete alla base della pentola. Se il magnete viene attirato, la pentola è idonea per la cottura a induzione. Se non è disponibile un magnete: 1. collocare un po' d'acqua nella pentola da controllare. •

2. Se non lampeggia sul display e l'acqua si scalda, la pentola è idonea. Gli utensili da cucina realizzati con i seguenti materiali non sono idonei: acciaio inox puro, alluminio o rame senza base magnetica, vetro, legno, porcellana, ceramica e terracotta.

Non adoperare stoviglie da cucina con i bordi irregolari o la base curva.

Accertarsi che la base della pentola sia liscia, che si appoggi interamente sul vetro e che sia delle stesse dimensioni della zona di cottura. Utilizzare pentole di diametro adeguato, come illustrato nella figura della zona selezionata. La massima efficienza si ottiene adoperando una pentola di diametro lievemente superiore a quello della zona di cottura. Se si utilizza una pentola di dimensioni inferiori, l'efficienza sarà inferiore a quella prevista. Pentole di diametro inferiore a 80 mm potrebbero non essere rilevate dal piano cottura. Centrare la pentola sulla zona di cottura.

Le pentole poggiate sul piano cottura a induzione devono essere sempre sollevate e non trascinate, altrimenti il vetro potrebbe graffiarsi.

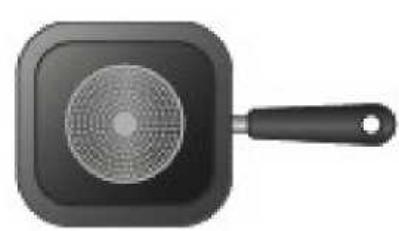

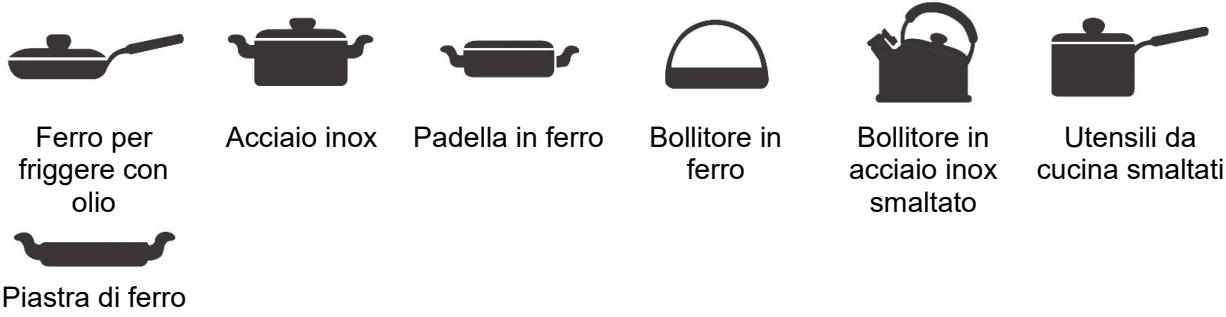

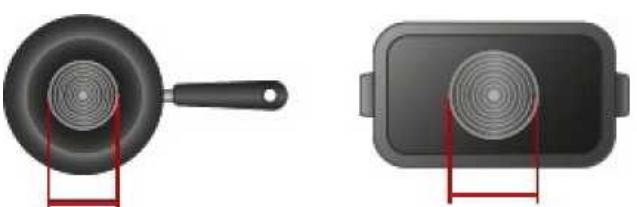

Selezione dei recipienti di cottura

Ferro per friggere con olio

Bollitore in acciaio inox smaltato

Utensili da cucina smaltati

Piastra di ferro È possibile disporre di più recipienti di cottura diversi tra loro 1. Questo piano a induzione è in grado di identificare una varietà di recipienti di cottura, che è possibile testare con uno dei seguenti metodi: Appoggiare il recipiente di cottura sulla zona di cottura. Se la zona di cottura corrispondente visualizza un livello di potenza, il recipiente è adatto. Se lampeggia "U" il contenitore non è adatto all'uso con il piano cottura a induzione. 2. Tenere un magnete verso il recipiente. Se il magnete viene attratto dal recipiente, questo è adatto all'uso con il piano cottura a induzione. N.B.: Il fondo del recipiente deve contenere materiale magnetico. Deve avere un fondo piatto con un diametro corrispondente alla tabella 1 sotto riportata. 3. Utilizzare solo recipienti di cottura ferromagnetici realizzati in acciaio smaltato, ghisa o acciaio inossidabile, ma compatibili con la cottura a induzione 4. Utilizzare delle padelle nelle quali il diametro della zona ferromagnetica (base della padella) rientri nelle dimensioni della tabella sottostante. (Tabella 1) - Se si utilizzano pentole più piccole, le prestazioni potrebbero essere influenzate - Se si utilizza una pentola con un diametro inferiore a quello indicato nella tabella 1, le pentole potrebbero non essere rilevate A seconda delle dimensioni della zona, si possono utilizzare pentole con diametri diversi, come indicato nella figura sottostante:

ITALIANO 5. Se la parte ferromagnetica copre solo parzialmente la base della pentola, si riscalderà solo l'area ferromagnetica, il resto della base potrebbe non riscaldarsi ad una temperatura sufficiente per la cottura. 6. Se la zona ferromagnetica non è omogenea, ma presenta altri materiali quali ad esempio l'alluminio, ciò può influire sul riscaldamento e sul rilevamento della padella. Se la base della padella è simile alle figure sottostanti, la padella potrebbe non venire rilevata.

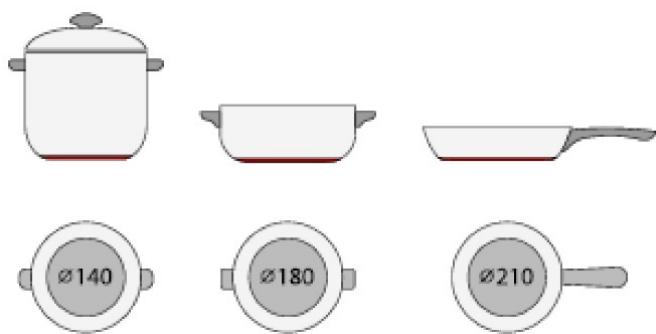

Diametro base dei recipienti di cottura a induzione Zona di cottura 1e2

Quanto sopra può variare a seconda delle dimensioni della pentola e del materiale con cui è realizzata.

Inizio della cottura

Toccare per 3 secondi il comando di accensione/spegnimento. Dopo l'accensione, viene emesso un segnale acustico e tutto il display visualizza "-" o "—", indicando che il piano cottura a induzione è in modalità di attesa.

Collocare una pentola idonea sulla zona di cottura da utilizzare. • Accertarsi che il fondo della pentola e la superficie della zona di cottura siano puliti e asciutti.

Toccando il comando a cursore della zona scaldante, un indicatore vicino al tasto lampeggia.

Selezionare un'impostazione della temperatura toccando il comando a cursore. • Se non si sceglie un'impostazione della temperatura entro 1 minuto, il piano cottura a induzione si spegne automaticamente. In tal caso, occorre ricominciare dal punto 1. • È possibile modificare l'impostazione della temperatura in qualunque momento durante la cottura.

Il display visualizza l'indicazione della temperatura

lampeggiante alternativamente all'impostazione

non è stata collocata una pentola sulla zona di cottura corretta; la pentola utilizzata non è adatta alla cottura a induzione; la pentola è troppo piccola o non è centrata correttamente sulla zona di cottura. Se non si colloca una pentola idonea sulla zona di cottura, il riscaldamento non avviene. Se non viene collocata una pentola idonea sulla zona di cottura, il display si spegne automaticamente dopo 2 minuti.

Toccare il comando di selezione della zona scaldante da spegnere.

ITALIANO Spegnere la zona di cottura toccando il simbolo "1" del cursore. Accertarsi che il display indichi "0".

Spegnere l'intero piano cottura toccando il comando di accensione/spegnimento.

Attenzione alle superfici calde H indica che la zona di cottura è calda al tatto. L'indicazione scompare quando la superficie si è raffreddata a una temperatura sicura. Se occorre scaldare altre pentole, per risparmiare energia è possibile utilizzare il piano cottura ancora caldo.

Uso della funzione Boost Attivazione della funzione Boost

Toccare il comando a cursore della zona scaldante.

Toccare l'estremità destra del cursore. Accertarsi che il display indichi "P".

Annullamento della funzione Boost Toccare il comando a cursore della zona scaldante di cui si desidera disattivare la funzione Boost.

Scegliere un qualsiasi livello di potenza del comando touch e la funzione Boost verrà disattivata.

La funzione può essere utilizzata in qualunque zona di cottura. L'impostazione originaria della zona di cottura viene ripristinata dopo 5 minuti. Se l'impostazione originaria della temperatura era 0, dopo 5 minuti scenderà a 14.

Questa zona può essere utilizzata in qualunque momento come singola zona o 4 zone indipendenti, in base alle esigenze di cottura. La zona flessibile è costituita da 4 induttori indipendenti che possono essere controllati separatamente a coppie di 2. Quando si utilizza la singola zona, la parte non coperta dalle pentole si spegne automaticamente dopo 1 minuto. Per la distribuzione uniforme del calore, le pentole devono essere posizionate correttamente: in qualsiasi parte della zona flessibile quando le dimensioni delle pentole sono comprese tra 80 e 200 mm nella zona grande quando le dimensioni delle pentole sono maggiori di 200 mm.

Come unica grande zona Per attivare la zona flessibile come un'unica grande zona, basta premere il comando della zona flessibile.

L'impostazione della potenza funziona come con qualunque altra zona normale. Il livello di potenza è unico per tutta l'area flessibile e può essere selezionato semplicemente utilizzando un controllo a cursore Se la pentola viene spostata dalla parte anteriore a quella posteriore (o viceversa), la zona flessibile rileva automaticamente la nuova posizione mantenendo la stessa potenza. Per aggiungere un'altra pentola, disattivare l'area Flessibile premendo il pulsante dedicato per consentire il rilevamento della pentola.

4 zone indipendenti Per utilizzare la zona flessibile come 4 zone diverse con due diverse impostazioni di potenza, non attivare il comando della zona flessibile.

Esempi di corretto e scorretto posizionamento delle pentole

In questa zona la potenza viene impostata in base alla posizione della pentola. Se la pentola si trova in fondo alla zona flessibile, viene impostato il livello di potenza 1. Se la pentola si trova al centro alla zona flessibile, viene impostato il livello di potenza 10. Se la pentola si trova alla punta della zona flessibile, viene impostato il livello di potenza 14.

Varycook Per attivare la zona Varycook, basta premere per 2 secondi il comando della zona flessibile

Se si sposta la pentola in un'altra posizione, la potenza varia automaticamente

Annullamento Varycook Premere il comando della zona flessibile per spegnere la zona di cottura.

I comandi possono essere bloccati per impedire utilizzi indesiderati (ad es. i bambini potrebbero accendere accidentalmente le zone di cottura). Quando sono bloccati, sono disabilitati tutti i comandi tranne quello di accensione/spegnimento.

Per bloccare i comandi Tenere premuto per qualche istante il comando di blocco. L'indicatore del timer visualizza "Lo"

Per sbloccare i comandi Tenere premuto per qualche istante il comando di blocco. Quando il piano cottura è in modalità blocco, sono disabilitati tutti i comandi tranne quello di accensione/spegnimento

. In caso di emergenza, è sempre possibile spegnere il piano cottura a induzione

con il comando di accensione/spegnimento

, ma occorrerà prima sbloccare il piano cottura.

È possibile sospendere il riscaldamento invece di spegnere il piano cottura. In modalità pausa sono bloccati tutti i comandi tranne quello di accensione e spegnimento.

Per attivare la modalità pausa Toccare brevemente il comando di pausa.

Tutti gli indicatori visualizzeranno "11".

Per disattivare la modalità pausa Toccare brevemente il comando di pausa. Quando il piano cottura è in modalità blocco, sono disabilitati tutti i comandi tranne quello di accensione/spegnimento

. In caso di emergenza, è sempre possibile spegnere il piano cottura

a induzione con il comando di accensione/spegnimento

, ma occorrerà prima sbloccare il piano cottura.

Funzione di gestione della potenza

È possibile impostare un livello di assorbimento di potenza massimo per il piano cottura a induzione, scegliendo tra diversi intervalli di potenza. I piani cottura a induzione sono in grado di limitare automaticamente la potenza per evitare il rischio di sovraccarichi.

Per attivare la funzione di gestione della potenza Accendere il piano cottura, quindi premere contemporaneamente il comando di pausa e il comando di blocco.

L'indicatore del timer visualizzerà "P5", ossia il livello di potenza 5. La modalità predefinita è 7,4 kW.

Per scegliere un altro livello Premere i comandi +/- del timer

Esistono 5 livelli di potenza, da "P1" a "P5". Il livello è visualizzato dall'indicatore del timer. "P1": potenza massima 2,5 kW.

"P2": potenza massima 3,5 kW. "P3": potenza massima 4,5 kW. "P4": potenza massima 5,5 kW. "P5": potenza massima 7,4 kW.

Conferma e uscita dalla funzione di gestione della potenza Per la conferma, premere contemporaneamente il comando di pausa e il comando di blocco.

A questo punto, il piano cottura si spegne.

Il timer può essere adoperato in due modi diversi: • Può essere utilizzato come promemoria minuti. In questo caso, il timer non spegne la zona di cottura quando il tempo è impostato. • È possibile impostarlo in modo che vengano spente una o più zone di cottura dopo il tempo impostato. Il timer conta fino a 99 minuti.

a) Utilizzo del timer come promemoria minuti Accertarsi che il piano cottura sia acceso.

Toccare "+" sui comandi del timer. L'indicatore del promemoria inizia a lampeggiare e il display del timer visualizza "00". Quindi selezionare e attivare una zona toccando il comando a cursore della zona scaldante. Impostare il tempo toccando il comando "-" o "+" del timer. Suggerimento: toccare il comando "-" o "+" del timer una sola volta per aumentare o ridurre il tempo con incrementi di 1 minuto. Tenere premuto il comando "-" o "+" del timer per aumentare o ridurre il tempo con incrementi di 10 minuti. Quando il tempo è impostato, il conto alla rovescia comincia immediatamente. Il display indica il tempo rimanente e l'indicatore del timer lampeggia per 5 secondi.

Viene emesso un segnale acustico per 30 secondi e l'indicatore del timer visualizza "- -" una volta trascorso il tempo impostato.

b) Impostazione del timer per lo spegnimento di una o più zone di cottura Impostare una zona Toccare il comando a cursore della zona scaldante.

Impostare il tempo toccando il comando "+" o "-" del timer. Suggerimento: toccare il comando "-" o "+" del timer una sola volta per aumentare o ridurre il tempo con incrementi di 1 minuto. Tenere premuto il comando "-" o "+" del timer per aumentare o ridurre il tempo con incrementi di 10 minuti.

Quando il tempo è impostato, il conto alla rovescia comincia immediatamente. Il display indica il tempo rimanente e l'indicatore del timer lampeggia per 5 secondi. NOTA: il puntino rosso accanto all'indicatore del livello di potenza si accende, indicando che la zona è selezionata. Una volta scaduto il timer della cottura, la zona di cottura corrispondente si spegne automaticamente.

Altre zone di cottura rimangono in funzione se sono state accese precedentemente. Per impostare più zone: La procedura per l'impostazione di più zone è simile a quella per l'impostazione di una sola zona. Quando si imposta il tempo per più zone di cottura contemporaneamente, i punti decimali delle relative zone di cottura sono attivi. Il display dei minuti mostra il timer dei minuti. Il punto della zona corrispondente lampeggia. Il funzionamento è illustrato di seguito: (impostato a 15 minuti) (impostato a 45 minuti) Una volta scaduto il conto alla rovescia, la zona corrispondente si spegne. Viene nuovamente visualizzato, quindi, il nuovo timer dei minuti e il punto della zona corrispondente lampeggia. Il funzionamento è illustrato a destra:

(impostato a 30 minuti)

Toccando il comando di selezione della zona scaldante, il timer corrispondente viene visualizzato nell'indicatore del timer.

c) Disattivazione del timer Toccare il comando di selezione della zona scaldante per cui disattivare il timer.

Tenendo premuto il comando del timer "-", il timer si riduce fino a "00" e viene disattivato.

Tempi di funzionamento predefiniti

Lo spegnimento automatico è una funzione di protezione del piano cottura a induzione. Arresta automaticamente il piano cottura nel caso in cui ci si dimentichi di spegnerlo. I tempi di funzionamento predefiniti per i vari livelli di potenza sono indicati nella tabella seguente: Livello di potenza

Timer di funzionamento predefinito (ore)

Timer di funzionamento predefinito (ore)

I portatori di pacemaker devono consultare il loro medico prima di adoperare questa unità.

Funzione Cook with me

Scaricare innanzitutto l'applicazione hOn e installarla su un dispositivo portatile. Quindi registrare il proprio piano a induzione direttamente dall'app seguendo le istruzioni. Per effettuare l'accoppiamento tra piano cottura e app, attenersi alla procedura seguente: Premere per 4 secondi il pulsante Cook with me. Una volta trascorsi i 4 secondi, la cifra del TIMER comincia a lampeggiare con l'indicazione PA e il processo di accoppiamento ha inizio. "premi per 4 secondi"

Quando il Wi-Fi è attivo, apparirà un punto sul lato destro del LED. Quando il WIFI non è attivo: non apparirà alcun punto

Impostazione della funzione "Cook with me" Effettuare una scelta dal menu delle ricette dell'app hOn o dal menu dei programmi speciali. Seguire con precisione le indicazioni dell'app; al termine, inviare i parametri al piano cottura per la cottura automatica. Quando il piano cottura riceve il comando dall'app, emette un segnale acustico per 2 volte e lampeggia per 1 secondo per indicare che le istruzioni sono state ricevute. Per avviare la ricetta, premere il pulsante "Cook with me".

Per uscire dalla funzione "Cook with me", cambiare il livello di potenza della zona.

ITALIANO Quando si toglie la pentola, il piano cottura a induzione può interrompere immediatamente il riscaldamento e si spegne automaticamente dopo 2 minuti.

Potenza massima (mW)

b. INFORMAZIONI SUL PRODOTTO PER LE APPARECCHIATURE COLLEGATE IN RETE Informazioni sul prodotto per apparecchiature collegate in rete Consumo elettrico del prodotto in standby di rete quando tutte le porte di rete cablate sono connesse e tutte le porte di rete wireless sono attivate:

NA Come attivare la porta di rete wireless:

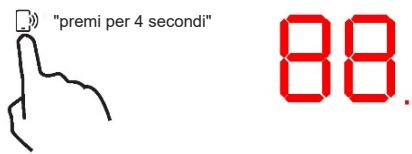

Per l'attivazione del WIFI, premere per 4 secondi il pulsante "Cook with me"

Come disattivare la porta di rete wireless:

Per la disattivazione del WIFI, premere per 4 secondi il pulsante "Cook with me"

Cottura a fuoco lento

Impostazione di una funzione speciale Toccare il comando a cursore della zona scaldante.

La funzione di cottura a fuoco lento è ideale per cucinare salse, stufati, brasati. Premere il tasto Cottura a fuoco lento: l'indicatore visualizzerà "|" La funzione di fusione è la soluzione ideale per sciogliere cioccolato o burro. Questa funzione è utile per preparare svariati tipi di dessert o salse. Premere il tasto Fusione: l'indicatore visualizzerà "| |"

La funzione di bollitura è ideale per far bollire l’acqua o qualsiasi altro liquido. Premere il tasto Bollitura: l'indicatore visualizzerà "| | |"

Mestolo e sonda di precisione Preci Probe

Termometro intelligente per alimenti senza fili Grazie per aver acquistato una sonda di precisione Preci Probe Haier. Tenere presente che funziona solo con piani cottura a induzione Haier; prima di utilizzarlo, leggere attentamente le seguenti istruzioni e note sulla sicurezza incluse nel manuale d'uso. L'applicazione del marchio CE sul prodotto garantisce la conformità a tutti i requisiti europei in materia di sicurezza, salute e ambiente previsti dalle norme vigenti.

Introduzione Preci Probe è un termometro wireless per alimenti che fornisce agli chef di casa aggiornamenti in tempo reale sullo stato di cottura degli alimenti al loro interno per evitare problemi di cottura insufficiente o eccessiva e per garantire risultati perfetti a ogni utilizzo. Si collega direttamente al prodotto. I dettagli e lo stato in tempo reale degli alimenti possono essere visualizzati da un telefono, per ottenere i risultati migliori con la massima semplicità. Per ulteriori informazioni sull'accoppiamento e suggerimenti per l'uso, consultare le istruzioni fornite di seguito.

Varie posizioni della sonda di precisione Preci Probe

1. Cappuccio in ceramica

2. Campo di immersione consigliato

3. Sensore 4. Mestolo con varie posizioni della sonda di precisione Preci Probe

Adoperare il mestolo con la sonda per mescolare gli alimenti durante la cottura.

Pulire il mestolo prima di utilizzarlo per la prima volta. Non utilizzare il mestolo su fiamme libere. Non tagliare il mestolo. Non collocare il mestolo a diretto contatto con i componenti caldi accessibili del piano cottura.

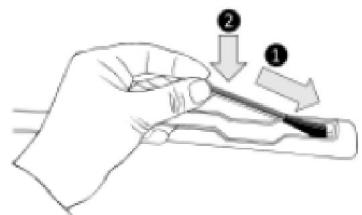

Intervallo di temperatura tollerato: da -40 °C a +220 °C Caricare la sonda di precisione Preci Probe prima di utilizzarla • Inserire la sonda di precisione Preci Probe nel caricatore e chiudere il coperchio. • Collegare il caricatore a una fonte di alimentazione USB, ad es. un adattatore USB o la presa USB di un computer fisso o portatile, tramite il cavo USB. Il caricatore potrebbe non funzionare correttamente con un power bank a causa della funzione di spegnimento automatico. • Durante la carica, il LED del caricatore si accende e lampeggia. Si spegne quando la sonda di precisione Preci Probe è totalmente carica.

Accoppiare la sonda di precisione Preci Probe con il piano cottura a induzione • Accertarsi che il piano cottura sia acceso che la sonda di precisione Preci Probe sia totalmente carica. •

Aprire l'app hOn su un dispositivo portatile.

Accedere alla sezione Ricette e scegliere una ricetta che utilizza la sonda di precisione Preci Probe.

Quando si avvia la ricetta premendo il pulsante "Cook with me" nell'applicazione, la sonda di precisione Preci Probe si collega automaticamente.

Il display del piano cottura indica il nome della sonda di precisione Preci Probe (ad es. "1A").

A questo punto, basta seguire le istruzioni dell'app hOn.

Quando si usa l'app, se la carica della sonda è inferiore al 20% il display del timer indica "CH".

Con la presente, Candy Hoover Group Srl dichiara che le apparecchiature radio sono conformi alla Direttiva 2014/53/U e ai relativi requisiti di legge (per il mercato UKCA). Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo Internet: www.candy-group.com

Bande di frequenza (MHz)

Metodi di cottura con la sonda Preci Probe Uso della sonda Preci Probe come termometro Impostare nell'app hOn la temperatura desiderata da raggiungere, inserire la sonda di precisione Preci Probe negli alimenti solidi o liquidi (con l'accessorio apposito) per visualizzare nell'app l'aumento della temperatura fino a raggiungere quella desiderata. Questo strumento è utile per gestire con precisione la temperatura di tutti i tipi di alimenti. Non è possibile utilizzarla quando è attiva la funzione di cottura assistita. Cottura assistita: funzione "Cook with me" Effettuare una scelta tra le ricette dell'app hOn o tra programmi speciali e seguire con precisione la preparazione; il piano cottura imposterà automaticamente i parametri per il metodo di cottura scelto. Sottovuoto Tipo di cottura in cui gli alimenti vengono collocati in un sacchetto sottovuoto e cotti a bagnomaria a bassa temperatura. Gli alimenti preparati in questo modo saranno più succosi e teneri e manterranno intatte le proprietà nutrizionali, rendendoli più sani e gustosi. Aprire l'app hOn, scegliere la categoria di alimenti, selezionare questo tipo di cottura e inserire il sacchetto con gli alimenti nella pentola con l'acqua; il piano cottura a induzione imposterà la temperatura di cottura corretta per ottenere un risultato perfetto. Grill Scegliere la categoria di alimenti dall'app hOn e selezionare questo tipo di cottura; il piano cottura a induzione riscalderà automaticamente il grill alla corretta temperatura entro un tempo prestabilito. Cottura a fuoco lento La funzione di cottura a fuoco lento è ideale per cuocere salse, stufati, brasati e tutti gli alimenti che richiedono un tempo di cottura mediamente lungo. La funzione automatica presente nell'app hOn riscalderà delicatamente gli alimenti fino a una temperatura di lieve ebollizione, mantenendola per tutta la durata della cottura.

Con la funzione di cottura a vapore è possibile cuocere al vapore alimenti come verdure, carne o pesce in pentole dotate di cestello per la cottura a vapore. La cottura a vapore è più rapida dell'ebollizione e gli alimenti perdono meno sostanze nutritive, non essendo immersi in un liquido, conservando il loro contenuto vitaminico e migliorando il gusto e la consistenza, che risulterà più compatta e piacevole. Assistenza In caso di necessità, rivolgersi a un centro assistenza autorizzato.

Linee guida per la cottura Le fritture richiedono attenzione, in quanto l'olio e il grasso si riscaldano rapidamente, specialmente se si utilizza la funzione PowerBoost. A temperature estremamente elevate, l'olio e il grasso prendono fuoco automaticamente, con il rischio di provocare gravi incendi.

Quando gli alimenti cominciano a bollire, ridurre l'impostazione della temperatura. L'uso di un coperchio abbrevia i tempi di cottura e consente di risparmiare energia trattenendo il calore. Riducendo al minimo la quantità di liquidi o grassi, i tempi di cottura diminuiscono. Cominciare la cottura con un'impostazione alta e ridurla quando gli alimenti si sono riscaldati a sufficienza.

Suggerimenti per la cottura

Cottura a fuoco lento, cottura del riso

La cottura a fuoco lento avviene al di sotto del punto di ebollizione, a circa 85 °C, con la risalita occasionale di bolle sulla superficie del liquido di cottura. Questo tipo di cottura è essenziale per cucinare minestre saporite e stufati teneri, in quanto gli aromi si sviluppano senza sottoporre gli alimenti a una cottura eccessiva. La cottura al di sotto del punto di ebollizione è indicata anche per sughi a base di uova e addensati con la farina. Alcuni tipi di cottura, ad es. la cottura del riso per assorbimento, possono richiedere un'impostazione della temperatura più alta della minima per garantire una cottura adeguata nei tempi consigliati.

Scottatura di bistecche

Per cucinare bistecche succose e saporite: 1. Lasciare la carne a temperatura ambiente per circa 20 minuti prima della cottura. 2. Riscaldare una padella con la base pesante. 3. Spennellare d'olio entrambi i lati della bistecca. Versare una piccola quantità d'olio nella pentola calda e collocare la carne. 4. Girare la bistecca una sola volta durante la cottura. Il tempo esatto di cottura dipende dallo spessore della bistecca e dal grado di cottura desiderato. I tempi variano da 2 a 8 minuti per lato. Premere la bistecca per valutare il grado di cottura; più è dura, più è ben cotta. 5. Lasciare riposare la bistecca su una piastra calda per qualche minuto per ammorbidirla prima di servirla in tavola.

Utilizzare un padellone con fondo piatto o una grossa padella per friggere, adatti alla cottura a induzione. Tenere pronti tutti gli ingredienti e le attrezzature. La rosolatura deve avvenire rapidamente. Se occorre cuocere grosse quantità di alimenti, cuocerne un po' alla volta. Preriscaldare brevemente la padella e aggiungere due cucchiai d'olio. Cuocere prima la carne, quindi metterla da parte in caldo. Rosolare le verdure. Quando sono calde ma ancora crespe, abbassare la temperatura della zona di cottura, collocare nuovamente la carne nella padella e aggiungere il sugo. Mescolare delicatamente gli ingredienti affinché siano ben caldi. Servire immediatamente.

Rilevamento di piccoli oggetti

Quando viene rilevata la presenza di pentole di dimensioni non idonee o non magnetiche (ad es. alluminio) o altri piccoli oggetti (ad es. coltelli, forchette, chiavi), il piano cottura passa automaticamente alla modalità standby entro 1 minuto. La ventola continua a raffreddare il piano cottura a induzione per un altro minuto.

Impostazioni della temperatura

Le seguenti impostazioni sono indicate solo come guida. L'impostazione esatta dipende da vari fattori, ad es. gli utensili da cucina adoperati e la quantità di alimenti in cottura. Sperimentare a fondo il piano cottura a induzione per trovare le impostazioni più adatte. Impostazione della temperatura 1-2

Uso • Riscaldamento delicato di piccole quantità di alimenti • Fusione di burro, cioccolato e alimenti che bruciano rapidamente • Cottura a fuoco lento delicata • Riscaldamento lento

• Riscaldamento • Cottura a fuoco lento rapida • Cottura del riso

• Sauté • Cottura della pasta

• Rosolatura • Scottatura • Bollitura di zuppe • Bollitura di acqua

Cura e pulizia Cosa?

Sporcizia quotidiana sul vetro 1. Spegnere il piano cottura. (impronte, segni, macchie 2. Pulire il vetro ancora caldo (ma non lasciate dagli alimenti o bollente) con un detersivo per piani fuoriuscite di sostanze non cottura. zuccherose sul vetro) 3. Sciacquare e asciugare con carta assorbente o un panno. 4. Accendere il piano cottura.

• Fuoriuscite di alimenti bolliti, fusi Rimuovere immediatamente tali • e molto zuccherosi sul vetro fuoriuscite con una paletta per il pesce, una spatola o un raschietto, idonei per piani cottura in vetro, prestando attenzione alle superfici delle zone di cottura calde: 1. Staccare la spina del piano cottura • dalla presa elettrica. 2. Tenere il raschietto o altro utensile a un angolo di 30° e rimuovere sporcizia o fuoriuscite sulla zona calda del piano cottura. 3. Pulire la sporcizia o le fuoriuscite con carta assorbente o uno strofinaccio. 4. Seguire i punti da 2 a 4, "Sporcizia quotidiana sul vetro". Fuoriuscite sui comandi touch 1. Spegnere il piano cottura. • 2. Bagnare la fuoriuscita 3. Strofinare l'area dei comandi touch con un panno o una spugna pulita e inumidita. 4. Asciugare perfettamente la zona con carta assorbente. 5. Accendere il piano cottura.

Quando si spegne il piano cottura, le superfici calde non sono più indicate, per cui la zona di cottura potrebbe essere ancora calda. Prestare molta attenzione. Pagliette doppie, alcune pagliette in nylon e detersivi aggressivi possono graffiare il vetro. Leggere sempre l'etichetta per accertarsi che il detersivo o la paglietta siano idonei. Non lasciare residui di pulizia sul piano cottura, altrimenti il vetro potrebbe macchiarsi. Rimuovere prima possibile le macchie residue di fuoriuscite, alimenti fusi o zuccherini. Se si raffreddano sul vetro, potrebbe essere difficile eliminarle e la superficie del vetro potrebbe danneggiarsi irreparabilmente. Pericolo di tagli: con il coperchio di sicurezza ritratto, la lama del raschietto è affilata come un rasoio. Prestare estrema attenzione e conservarlo sempre in un luogo sicuro e lontano dalla portata dei bambini.

Se è presente liquido sui comandi, il piano cottura potrebbe emettere un segnale acustico e spegnersi automaticamente, e i comandi potrebbero non funzionare. Asciugare perfettamente l'area dei comandi touch prima di accendere il piano cottura.

Suggerimenti e istruzioni utili Problema

Il piano cottura a induzione non si accende.

I comandi touch non rispondono. I comandi touch sono difficili da azionare. Il vetro è graffiato.

Possibili cause Assenza di corrente elettrica.

Controllare se il piano cottura a induzione è collegato a una fonte di alimentazione funzionante. Controllare se si è verificato un blackout in casa o in zona. Se il problema non si risolve dopo tutti questi controlli, chiamare un tecnico qualificato. I comandi sono bloccati. Sbloccare i comandi. Per le istruzioni, consultare la sezione che descrive l'uso del piano cottura a induzione. È possibile che sia presente un velo Accertarsi che l'area dei comandi touch d'acqua sui comandi o che si utilizzi la sia asciutta e utilizzare il polpastrello punta del dito per toccarli. quando si toccano i comandi. Utensili da cucina con bordi irregolari. Adoperare utensili da cucina con basi piatte e lisce. Vedere "Scelta degli utensili da cucina".

Uso di pagliette abrasive o prodotti di pulizia inadeguati. Alcune pentole producono crepitii e Questi rumori possono essere dovuti ticchettii. ai materiali con cui sono realizzati gli utensili da cucina (strati di metalli differenti che vibrano in maniera diversa). Il piano cottura a induzione emette Questo rumore è dovuto alla un lieve ronzio quando è impostata tecnologia della cottura a induzione. una temperatura elevata. Rumore della ventola proveniente La ventola di raffreddamento interna dal piano cottura a induzione. del piano cottura a induzione si accende per evitare il surriscaldamento dei componenti elettronici. Può rimanere in funzione anche dopo aver spento il piano cottura a induzione. Le pentole non si riscaldano e il Il piano cottura a induzione non rileva display indica "u". la pentola perché non è adatta alla cottura a induzione.

Il piano cottura a induzione o una zona di cottura si spegne all'improvviso, viene emesso un segnale acustico e viene visualizzato un codice di errore (che generalmente alterna una o due cifre sul display del timer della cottura).

Il piano cottura a induzione non rileva la pentola perché è troppo piccola per la zona di cottura o non è centrata correttamente sulla zona di cottura. Guasto tecnico.

Vedere "Cura e pulizia". Questo fenomeno è normale per gli utensili da cucina e non indica un problema. Il rumore è normale ma dovrebbe diminuire o scomparire quando si riduce l'impostazione della temperatura. Questo funzionamento è normale e non richiede alcun intervento. Non staccare la spina del piano cottura a induzione quando è in funzione la ventola.

Adoperare utensili di cucina idonei per la cottura a induzione. Vedere la sezione "Scelta degli utensili da cucina". Centrare la pentola e accertarsi che la base sia adatta alle dimensioni della zona di cottura. Prendere nota delle lettere e dei numeri dell'errore, staccare la spina del piano cottura a induzione e rivolgersi a un tecnico qualificato.

Indicazione dei guasti e significato

Il piano cottura a induzione è dotato di una funzione di autodiagnosi. Grazie a questa funzione, il tecnico è in grado di controllare il funzionamento di vari componenti senza smontare la superficie del piano cottura. Soluzione dei problemi Per le zone 1 e 2 Problema

Guasto del sensore della temperatura.

Rivolgersi al fornitore.

Guasto del sensore della temperatura IGBT.

Rivolgersi al fornitore.

EU Guasto nel collegamento tra la scheda del display e la scheda principale.

Rivolgersi al fornitore.

EL, EH Tensione di alimentazione anomala.

Controllare se la fonte di alimentazione è normale. Controllare se la fonte di alimentazione è normale prima di accendere il piano cottura a induzione.

Il sensore della temperatura della piastra in vetroceramica indica un valore alto.

Lasciare raffreddare il piano cottura a induzione e riavviarlo.

Il valore del sensore della temperatura IGBT è alto.

Lasciare raffreddare il piano cottura a induzione e riavviarlo.

Per le zone 3 e 4 1)

Codice di guasto durante l'uso e relativa soluzione: Codice di guasto

Ripristino automatico

EL La tensione di alimentazione è superiore alla tensione nominale.

EH La tensione di alimentazione è inferiore alla tensione nominale.

Controllare se la fonte di alimentazione è normale. Controllare se la fonte di alimentazione è normale prima di accendere il piano cottura a induzione.

Il sensore della piastra in ceramica indica una Attendere che la temperatura della piastra temperatura elevata. in ceramica torni normale. Toccare il pulsante di accensione/spegnimento per riavviare l'unità. Temperatura IGBT elevata. (1#)

Attendere che la temperatura IGBT torni normale. Toccare il pulsante di accensione/spegnimento per riavviare l'unità. Controllare se la ventola funziona regolarmente. In caso contrario, sostituire la ventola.

Senza ripristino automatico E2

Corto circuito o guasto del sensore della temperatura della piastra in ceramica.

Circuito aperto o guasto del sensore della temperatura della piastra in ceramica.

Valore non valido o guasto del sensore della temperatura della piastra in ceramica.

Corto circuito o guasto del sensore della temperatura IGBT.

Circuito aperto o guasto del sensore della temperatura IGBT.

Controllare il collegamento o sostituire il sensore della temperatura della piastra in ceramica.

Sostituire la scheda di alimentazione.

Guasto specifico e soluzione Guasto

Quando si inserisce la spina dell'unità, Alimentazione assente. il LED non si accende.

Soluzione A Soluzione B Controllare se la spina è fissata saldamente nella presa e se la presa funziona.

Problema di collegamento Controllare il collegamento. della scheda di alimentazione accessoria e della scheda del display. La scheda di alimentazione accessoria è danneggiata.

Sostituire la scheda di alimentazione accessoria.

La scheda del display è danneggiata.

Sostituire la scheda del display.

Alcuni pulsanti non funzionano o il display a LED non è normale.

La scheda del display è danneggiata.

Sostituire la scheda del display.

L'indicatore della modalità di cottura si accende ma il riscaldamento non si avvia.

Temperatura elevata del piano cottura.

La temperatura ambiente potrebbe essere eccessiva. Possibile ostruzione dell'ingresso o dell'uscita dell'aria.

Problema della ventola.

Controllare se la ventola funziona regolarmente. In caso contrario, sostituire la ventola.

La scheda di alimentazione è danneggiata.

Sostituire la scheda di alimentazione.

Durante l'uso, il riscaldamento si arresta improvvisamente e il display visualizza l'indicazione "u" lampeggiante.

Tipo di pentola errato.

Utilizzare una pentola Il circuito di appropriata (fare riferimento rilevamento della Il diametro della pentola è al manuale di istruzioni). pentola è insufficiente. danneggiato. Sostituire la Il piano cottura si è L'unità si è surriscaldata. scheda di surriscaldato. Attendere che la temperatura torni normale. alimentazione. Premere il pulsante di accensione/spegnimento per riavviare l'unità.

Le zone scaldanti sullo stesso lato (ad Problema di collegamento Controllare il collegamento. es. la prima e la seconda zona) della scheda di visualizzano l'indicazione "u". alimentazione e della scheda del display.

Il motore della ventola emette un rumore anomalo.

Il componente per la comunicazione della scheda del display è danneggiato.

Sostituire la scheda del display.

La scheda principale è danneggiata.

Sostituire la scheda di alimentazione.

Il motore della ventola è danneggiato.

Sostituire la ventola.

Le indicazioni precedenti sono fornite per valutare e comprendere il significato di guasti comuni. Per evitare pericoli e danni al piano cottura a induzione, non smontarlo.

Scelta delle attrezzature per l'installazione

Praticare un foro sul top di cucina attenendosi alle dimensioni indicate nel disegno. Per l'installazione e l'uso, lasciare almeno 5 cm di spazio attorno al foro. Accertarsi che lo spessore del top di cucina sia almeno 30 mm. Per il top di cucina scegliere un materiale isolante e resistente al calore (come materiale per la superficie del top di cucina non utilizzare legno e materiali simili, fibrosi o igroscopici, non impregnati) per evitare scosse elettriche e ampie deformazioni dovute all'irraggiamento termico della piastra di cottura. Attenersi alle indicazioni seguenti: Nota: la distanza di sicurezza tra i lati del piano cottura e le superfici interne del top di cucina deve essere almeno 3 mm.

Accertarsi sempre che il piano cottura a induzione sia adeguatamente ventilato e che i fori di ingresso e uscita dell'aria non siano ostruiti. Accertarsi che il piano cottura a induzione funzioni perfettamente. Attenersi alle seguenti illustrazioni.

Nota: la distanza di sicurezza tra il piano cottura e i pensili sovrastanti deve essere almeno 760 mm.

Uscita dell'aria 5 mm

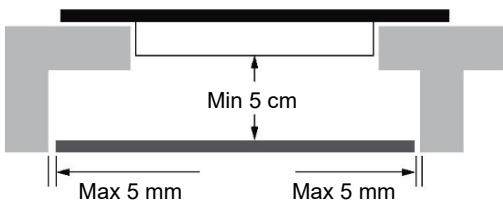

AVVERTENZA: garantire un'adeguata ventilazione. Accertarsi che il piano cottura a induzione sia adeguatamente ventilato e che i fori di ingresso e uscita dell'aria non siano ostruiti. Per evitare il contatto accidentale con il fondo surriscaldato del piano cottura o scosse elettriche improvvise durante il lavoro, è necessario collocare un inserto in legno, fissato tramite viti, a una distanza minima di 50 mm dal fondo del piano cottura. Attenersi ai seguenti requisiti:

Attorno alla parte esterna del piano cottura sono presento fori di ventilazione. Quando si colloca in posizione il piano cottura, È NECESSARIO accertarsi che questi fori non siano ostruiti dal top di cucina.

Tenere presente che la colla che unisce il materiale di plastica o di legno al mobile deve resistere a temperature non inferiori a 150 °C per evitare il distacco della pannellatura.

La parete posteriore, le superfici adiacenti e quelle circostanti devono resistere a una temperatura di 90 °C.

9.2 • • • • • • • • •

Controlli da effettuare prima dell'installazione del piano cottura

Il top di cucina deve essere dritto e a livello, senza membri strutturali che interferiscono con i requisiti di spazio. Il materiale del top di cucina deve essere isolante e resistente al calore. Se il piano cottura viene installato su un forno, il forno deve essere dotato di ventola di raffreddamento incorporata. L'installazione deve essere effettuata considerando tutte le tolleranze necessarie e in conformità alle norme e ai regolamenti vigenti. L'impianto elettrico deve includere un adeguato interruttore di isolamento che consenta di scollegare completamente la fonte di alimentazione, montato e collocato in conformità alle norme e ai regolamenti locali sugli impianti elettrici. L'interruttore di isolamento deve essere di tipo approvato e deve garantire una separazione dei contatti in aria di 3 mm su tutte le polarità (o in tutti conduttori di fase attivi, se le norme locali sugli impianti elettrici consentono questa variazione dei requisiti). Una volta installato il piano cottura, l'interruttore di isolamento deve essere facilmente accessibile per il cliente. In caso di dubbi inerenti all'installazione, rivolgersi agli enti locali e attenersi alle norme vigenti. Per le superfici delle pareti circostanti al piano cottura scegliere finiture resistenti al calore e facili da pulire (ad es. piastrelle di ceramica).

Il cavo di alimentazione non deve essere accessibile tramite sportelli o cassetti degli arredi. Gli arredi devono garantire un adeguato flusso di aria fresca per la ventilazione della base del piano cottura. Se il piano cottura è installato sopra un cassetto o un mobile, sotto la base del piano cottura deve essere installata una barriera di protezione termica. L'interruttore di isolamento deve essere facilmente accessibile per il cliente.

Controlli da effettuare prima del posizionamento delle staffe di fissaggio

L'unità deve essere collocata su una superficie liscia e stabile (è possibile utilizzare l'imballo). Non applicare forza sui comandi che sporgono dal piano cottura.

9.5 Regolazione della posizione delle staffe Dopo l'installazione, fissare il piano cottura sul top di inserendo le 6 staffe sulla parte inferiore del piano cottura (v. immagine). Regolare la posizione delle staffe in base allo spessore del top di cucina.

Dopo l'installazione, le staffe non devono mai toccare le superfici interne del top di cucina (v. figura).

9.3 Controlli da effettuare dopo l'installazione del piano cottura

1. Il piano cottura a induzione deve essere installato da personale o tecnici qualificati. Il produttore può fornire tecnici professionisti. Non effettuare l'operazione da soli. 2. Il piano cottura non deve essere installato direttamente su lavastoviglie, frigoriferi, congelatori, lavatrici o asciugatrici, in quanto l'umidità potrebbe danneggiare i componenti elettronici del piano cottura. 3. Il piano cottura a induzione deve essere installato in modo da ottimizzare l'irradiazione del calore, per incrementarne l'affidabilità. 4. La parete e la zona scaldante a induzione sopra il top di cucina devono resistere al calore. 5. Per evitare danni, lo strato a sandwich e l'adesivo devono essere resistenti al calore. 6. Non adoperare elettrodomestici per la pulizia a vapore.

Collegamento del piano cottura alla rete elettrica Questo piano cottura deve essere collegato alla rete elettrica solo da una persona qualificata. Controlli da effettuare prima del collegamento del piano cottura alla rete elettrica: 1. L'impianto elettrico deve essere in grado di sostenere la potenza assorbita dal piano cottura. 2. La tensione deve corrispondere a quella specificata sulla targhetta. 3. Le sezioni dei cavi di alimentazione devono resistere al carico specificato sulla targhetta. Per collegare il piano cottura alla rete elettrica, non adoperare adattatori, riduttori o dispositivi di derivazione, in quanto possono causare surriscaldamenti e incendi. Il cavo di alimentazione non deve entrare a contatto con parti calde e deve essere collocato in modo che la temperatura non sia mai superiore a 75 °C in ogni punto. Chiedere a un elettricista se l'impianto elettrico è idoneo senza modifiche. Eventuali modifiche devono essere effettuate solo da un elettricista qualificato.

Se il numero totale di unità scaldanti dell'elettrodomestico scelto non è inferiore a 4, l'elettrodomestico può essere collegato direttamente alla rete elettrica tramite un collegamento elettrico monofase, come illustrato di seguito.

Se il cavo è danneggiato o deve essere sostituito, per evitare incidenti l'operazione deve essere effettuata da un rappresentante post-vendita con appositi utensili. Se l'elettrodomestico è collegato direttamente alla rete elettrica, è necessario installare un interruttore onnipolare con un'apertura minima di 3 mm tra i contatti. L'installatore deve accertarsi che il collegamento elettrico sia corretto e conforme alle normative in materia di sicurezza. Il cavo non deve essere piegato o compresso. Il cavo deve essere controllato regolarmente e deve essere sostituito solo da un tecnico autorizzato

La superficie inferiore e il cavo di alimentazione del piano cottura non sono accessibili dopo l'installazione. All'elettrodomestico è affisso il simbolo di conformità alla Direttiva europea 2012/19/CE in materia di smaltimento di rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Garantendo il corretto smaltimento dell'elettrodomestico, è possibile evitare possibili danni all'ambiente e alla salute umana causati dallo smaltimento inappropriato. Il simbolo sul prodotto indica che non può essere smaltito come rifiuto domestico normale. Il prodotto deve essere conferito in un punto di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche. SMALTIMENTO: non smaltire questo prodotto tra i rifiuti indifferenziati. Questi tipi di rifiuti devono essere raccolti separatamente per un trattamento speciale.

Questo elettrodomestico richiede uno smaltimento rifiuti specialistico. Per ulteriori informazioni sul trattamento, il recupero e il riciclo di questo prodotto, rivolgersi all'ente locale competente, all'azienda addetta allo smaltimento dei rifiuti domestici o al rivenditore da cui è stato acquistato. Per informazioni più dettagliate sul trattamento, il recupero e il riciclo di questo prodotto, rivolgersi all'ente locale competente, all'azienda addetta allo smaltimento dei rifiuti domestici o al negozio dove è stato acquistato.
