MANUALE UTENTE PS50B450B1W SAMSUNG

2009-9-3 18:09:11 Istruzioni per l’uso Ritenzione dell’immagine a video Non visualizzare un’immagine fissa (come ad esempio su un videogioco o collegando un PC a questo PDP) per più di due ore poiché ciò può causare una ritenzione dell’immagine a video. Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”. Per evitare il fenomeno di ritenzione dell’immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un’immagine fissa. Riscaldamento del pannello superiore del televisore PDP Dopo lunghi periodi di utilizzo, la parte superiore del prodotto potrebbe risultare calda, dato che il calore si disperde attraverso il foro di ventilazione sul pannello superiore dello schermo. Questo fenomeno è del tutto normale e non indica un difetto o un guasto. Tuttavia, è bene impedire ai bambini di toccare la parte superiore del prodotto. Il prodotto emette un suono improvviso e secco. Questo fenomeno può verificarsi quando il prodotto si contrae o si espande a causa di una variazione di temperatura o umidità ambiente. È una reazione normale e non indica un difetto dell’unità . Difetti dei pixel Il televisore PDP utilizza un pannello composto da 2,360,000 (livello HD) a 6,221,000 (livello FHD) pixel, la cui produzione richiede una tecnologia estremamente sofisticata. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto. Evitare di utilizzare il prodotto a una temperatura inferiore a 5°C(41°F). La visualizzazione prolungata di un’immagine fissa potrebbe causare un danno permanente al pannello PDP. L’uso per un periodo prolungato del formato 4:3 può causare la visualizzazione di tracce di bordi sulla parte sinistra, destra e centrale dello schermo a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi. Questo tipo di danni non è coperto dalla garanzia. Immagine residua. La visualizzazione prolungata di immagini fisse da videogiochi o PC può causare la visualizzazione di immagini residue parziali. Per evitare questo problema, ridurre la luminosità e il contrasto mentre si visualizzano le immagini fisse. Garanzia - La garanzia non copre eventuali danni causati dalla ritenzione dell’immagine. - La bruciatura dello schermo non è coperta dalla garanzia. Installazione Se si installa il prodotto in un ambiente con molta polvere, temperature alte o basse, elevata umidità, sostanze chimiche oppure se si prevede di utilizzare il prodotto 24 ore al giorno, come ad esempio negli aeroporti, nelle stazioni ferroviarie, ecc., si raccomanda di contattare un centro di assistenza autorizzato. La mancata osservanza di questa precauzione può causare gravi danni al prodotto. Avviso relativo alla trasmissione TV digitale

Le funzioni relative alla televisione digitale (DVB) sono disponibili solo nelle nazioni o nelle aree in cui viene trasmesso il segnale digitale terrestre DVB-T (MPEG2 e MPEG4 AVC) o laddove si abbia accesso a un servizio TV via cavo compatibile DVB-C (MPEG2 e MPEG4 AAC). Verificare con il rivenditore locale la possibilità di ricevere segnali DVB-T o DVB-C. DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo standard per la trasmissione della televisione digitale via cavo. Tuttavia, alcune funzioni quali EPG (Electronic Program Guide), VOD (Video on Demand) e altre non sono incluse in queste specifiche. Per questo motivo, al momento non sono supportate. Sebbene questo televisore rispetti i più recenti standard DVB-T e DVB-C [agosto 2008], la compatibilità con future trasmissioni digitali terrestri DVB-T e digitali via cavo DVB-C non può essere garantita. Alcuni fornitori di trasmissioni TV via cavo potrebbero applicare una tariffa aggiuntiva per tali servizi e richiedere all'utente di accettare i termini e le condizioni della loro offerta. Alcune funzioni della TV digitale potrebbero non essere disponibili in alcune nazioni o regioni e lo standard DVB-C potrebbe non essere correttamente supportato da tutti i fornitori. Per maggiori informazioni, contattare il locale centro assistenza clienti SAMSUNG.

Contatta SAMSUNG WORLDWIDE Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung. (Vedere retro di copertina per maggiori informazioni.) © 2009 Samsung Electronics Co., Ltd. All rights reserved. Italiano - 1_BN68-02354A-Ita.indd

2009-10-23 15:50:59 Sommario Collegamento e configurazione del televisore Descrizione delle funzioni

• Funzione Teletext p. 33
• Specifiche del kit di supporto a parete (VESA) p. 34
• Preparazione prima dell’installazione del supporto a parete p. 35
• Fissaggio del televisore alla parete p. 35
• Messa in sicurezza della posizione di installazione p. 36
• Risoluzione dei problemi p. 37
• Specifiche p. 40
• Italiano Controllo dei canali Configurazione del menu Setup p. 25
• Impostazione dell’orologio p. 27
• Elenco sorgenti / Modifica Nome p. 28
• Programmi supportati p. 28
• Controllo dell’audio ■ Modifica dello standard audio p. 23
• ■ Selezione della modalità audio Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1 Simbolo Premere p. 24

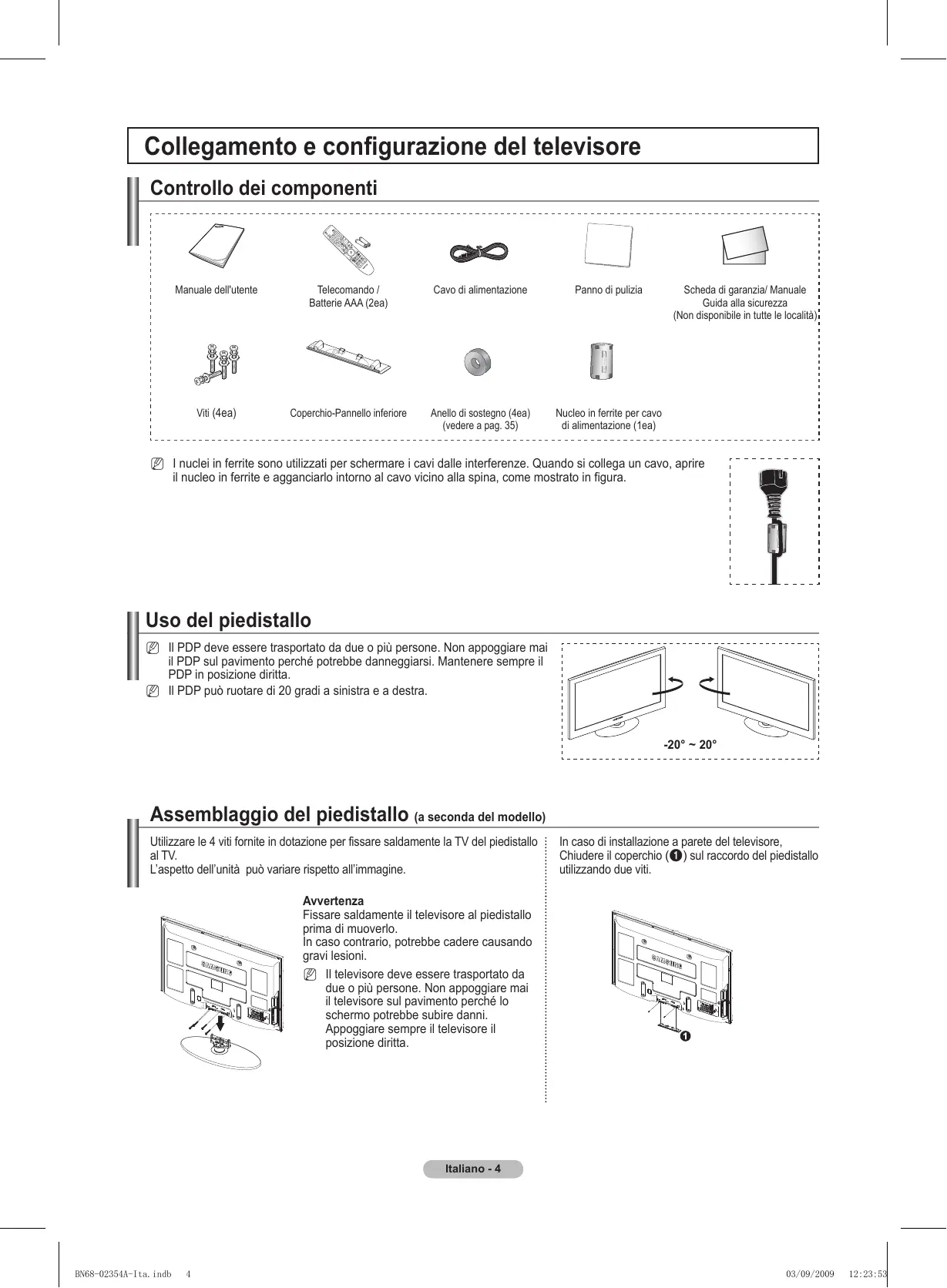

03/09/2009 12:23:52 Collegamento e configurazione del televisore Controllo dei componenti Manuale dell'utente Telecomando / Batterie AAA (2ea) Cavo di alimentazione Panno di pulizia Viti (4ea) Coperchio-Pannello inferiore Anello di sostegno (4ea) (vedere a pag. 35) Nucleo in ferrite per cavo di alimentazione (1ea) Scheda di garanzia/ Manuale Guida alla sicurezza (Non disponibile in tutte le località) N I nuclei in ferrite sono utilizzati per schermare i cavi dalle interferenze. Quando si collega un cavo, aprire il nucleo in ferrite e agganciarlo intorno al cavo vicino alla spina, come mostrato in figura. Uso del piedistallo N Il PDP deve essere trasportato da due o più persone. Non appoggiare mai il PDP sul pavimento perché potrebbe danneggiarsi. Mantenere sempre il PDP in posizione diritta. N Il PDP può ruotare di 20 gradi a sinistra e a destra. -20° ~ 20° Assemblaggio del piedistallo (a seconda del modello) Utilizzare le 4 viti fornite in dotazione per fissare saldamente la TV del piedistallo al TV. L’aspetto dell’unità può variare rispetto all’immagine. In caso di installazione a parete del televisore, Chiudere il coperchio (1) sul raccordo del piedistallo utilizzando due viti. Avvertenza Fissare saldamente il televisore al piedistallo prima di muoverlo. In caso contrario, potrebbe cadere causando gravi lesioni. N Il televisore deve essere trasportato da due o più persone. Non appoggiare mai il televisore sul pavimento perché lo schermo potrebbe subire danni. Appoggiare sempre il televisore il posizione diritta. Italiano - BN68-02354A-Ita.indb

03/09/2009 12:23:53 Pannello di controllo N La forma e il colore del prodotto possono variare in base al modello. 1 SOURCE Passa tra tutte le sorgenti di ingresso disponibili (TV, Est. AV, PC, Comp., HDMI1, HDMI2/DVI, HDMI3). N Nel menu a video, utilizzare questo tasto così come si usa il tasto ENTERE del telecomando. 2 MENU Premere per visualizzare il menu a video con le funzioni del televisore. 3 + Premere peraumentare odiminuire il volume. Nel menu a video, utilizzare i pulsanti + – così come si utilizzano i tasti ◄ e ► del telecomando.

Tasti del pannello frontale Premere ogni tastoper attivare la funzione correlata.

Premere per cambiare canale. Nel menu a video, utilizzare i pulsanti così come si utilizzano i tasti ▲ e ▼ del telecomando.

5 INDICATORE DI ALIMENTAZIONE

Lampeggia e si spegne quando l’alimentazione è attivata, e si accende in modalità standby.

(TASTO DI ACCENSIONE) Premere per accendere e spegnere il televisore.

7 SENSORE DEL TELECOMANDO

Puntare il telecomando in direzione di questo punto sul televisore. 8 ALTOPARLANTE Italiano - BN68-02354A-Ita.indb

03/09/2009 12:23:54 Pannello dei collegamenti Pannello posteriore

Televisione via cavo Rete oppure

La forma e il colore del prodotto possono variare in base al modello. N Quando si collega un sistema audio o video al televisore, assicurarsi che tutti gli elementi siano spenti. N Quando si collega un dispositivo esterno, fare corrispondere il colore del terminale di collegamento a quello del cavo. 1 SERVICE 1, 2 Connettore riservato all’assistenza. 2 POWER IN Collegare il cavo di alimentazione fornito in dotazione. 3 COMPONENT IN Ingressi (AUDIO L/R) e video (Y/PB/PR) per Component. 9 HDMI IN 1,2(DVI) Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI. − Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN 2 (DVI). N Che cosa significa HDMI? - Alto Definition Multimedia interface permette la trasmissione di dati video digitali ad alta definizione e audio digitale a canali multipli. - l terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, dispone della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale. 4 PC IN(PC) / (AUDIO) Collegare ai jack video e audio del PC. 5 EXT (RGB) Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video. Specifiche di I/O Connettore EXT Video Ingresso Audio (L/R) RGB

Uscita Video + Audio (L/R) Solo l’uscita TV o DTV è disponibile. 6 DIGITAL AUDIO OUT (OPTICAL) Collegare a un componente audio digitale.

Uscite audio DVI per dispositivi esterni. 0 ANT IN Connettore coassiale 75Ω per reti aeree/cavo.

Collegare a un trasmettitore IR 3D. Modalità supportate per HDMI/DVI e Component 8 AUDIO OUT(AUDIO R/L) Collegare i segnali audio RCA provenienti dal televisore a una sorgente esterna, come per esempio un dispositivo audio. HDMI/DVI 50Hz HDMI/DVI 60Hz Component 480i

N La forma e il colore del prodotto possono variare in base al modello. 1 Slot COMMON INTERFACE Inserire la scheda CI (Common Interface, interfaccia comune) nello slot. (vedere pagina 26) − Con alcuni canali, se non si inserisce la Scheda IC appare il messaggio Segnale criptato. − Le informazioni di pairing che contengono un numero telefonico, l’ID della scheda IC, l’ID host e altri dati verranno visualizzate entro 2~3 minuti. Se viene visualizzato un messaggio di errore, contattare il service provider. − Quando la configurazione delleinformazioni relative al canale è stata completata, viene visualizzato il messaggio Aggiornamento completato, a indicare che l’elenco dei canali è stato aggiornato. N Inserire la scheda IC nella direzione indicata sulla scheda stessa. 2 HDMI IN 3 Collegare al jack HDMI di un dispositivo predisposto per tale uscita. 3 AV IN (VIDEO, AUDIO L/R) Ingressi video e audio per dispositivi esterni, come ad esempio una videocamera o un videoregistratore. N Il modulo CAM non è supportato in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona. Italiano - BN68-02354A-Ita.indb

03/09/2009 12:23:55 Telecomando Il telecomando è utilizzabile fino a una distanza di 7 metri dal televisore. N Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando. 1 Tasto POWER (accende e spegne il televisore) 2 Seleziona direttamente il televisore 3 Tasti numerici per selezionare direttamente i canali 4 Visualizza l’elenco dei canali preferiti. 5 Disattivazione temporanea dell'audio Aumento del volume Diminuzione del volume 7 Selezione della sorgente disponibile 8 Consente di vedere le informazioni sull'emittente corrente 9 Utile per selezionare rapidamente le funzioni più frequentemente utilizzate. 0 Controlla il cursore nel menu. ! Tasto di controllo dei canali @ Utilizzare questi tasti nell’elenco Canali, ecc. $ Selezione della modalità audio % Premere questo tasto in Channel list, e Anynet+. ^ Canale precedente Canale successivo Canale precedente

• Visualizza il menu a video principale ( Visualizzazione della Guida elettronica ai programmi (EPG) ) Ritorna al menu precedente a Esce dal menu a video b Selezione del formato dell’immagine. c Selezione del formato dell’immagine d Visualizzazione sottotitoli digitali e Selezione descrizione audio. Funzioni Teletext 2 Uscita da Teletext (in base al modello) 7 Selezione della modalità Teletext (LIST/FLOF) 8 Visualizzazione Teletext 9 Formato Teletext ! Memorizzazione Teletext @ Selezione argomento Fastext # Schermo Teletext/visualizzazione contemporanea delle informazioni Teletext e della trasmissione normale ^ Pagina secondaria Teletext & P agina Teletext successiva

agina Teletext precedente

03/09/2009 12:23:55 Installazione delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come mostra la figura.

2. Installare le due batterie AAA.

N Assicurarsi che le indicazioni “+” e “–” sulle batterie corrispondano allo scherma all’interno del vano.

3. Chiudere il coperchio come mostra la figura.

N Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco. N Se il telecomando non funziona! Verificare i seguenti punti:

1. Il televisore è acceso?

2. I poli - e + delle batterie sono invertiti?

3. Le batterie sono esaurite?

4. Si è verificata una interruzione di corrente, o il cavo di alimentazione è

5. È presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Accensione e spegnimento La spina di alimentazione è collegata al pannello posteriore del televisore.

Inserire la spina in una presa appropriata. N L’indicatore di standby si accende. Premere il pulsante POWERP sull’apparecchio. N E’ possibile accendere il televisore anche premendo il tasto POWERP o il tasto TV sul telecomando. Premere i tasti numerici (0~9), il tasto canale successivo/precedente (< / >) sul telecomando o il tasto <CH> sull’apparecchio. N Quando si accende l’apparecchio per la prima volta, verrà visualizzato un messaggio per la selezione della lingua dei menu. Per spegnere l’apparecchio, premere nuovamente il tasto POWERP. Attivazione della modalità Standby del televisore La modalità Standby del televisore consente di ridurre il consumo di corrente. La modalità Standby è particolarmente utile quando si desidera disattivare temporaneamente il televisore, ad esempio durante i pasti.

Premere il tasto POWERP del telecomando. N Lo schermo si spegne e l'indicatore rosso di standby sull’apparecchio si accende. Per riaccendere il televisore, basta premere nuovamente POWERP, i tasti numerici (0~9), il tasto TV o il tasto canale precedente/successivo (< / >). N Non lasciare il televisore in modalità standby per un periodo di tempo prolungato, ad esempio quando si è in vacanza. Si consiglia di scollegare l’apparecchio dal cavo di alimentazione e dall’antenna. Italiano - BN68-02354A-Ita.indb

03/09/2009 12:23:56 Visualizzazione dei menu

Premere il tasto EXIT per uscire. N La visualizzazione del menu a schermo viene disattivata dopo circa un minuto. Immagine

A dispositivo acceso, premere il tasto MENU. Viene visualizzato il menu principale. Sul lato sinistro del menu compaiono delle icone: Immagine, Suono, Canale, Impostazione, Ingressi e Applicazione, Supporto. Per selezionare un’icona, premere il tasto ▲ o ▼. Per accedere al sottomenu dell’icona, premere il tasto ENTERE Modalità :Standard Luce cella

Premere il tasto TOOLS. Verrà visualizzato il menu Strumenti. Premere il tasto ▲ o ▼ per selezionare un menu, quindi premere ENTERE. Premere i tasti ▲/▼/◄/►/ENTERE per visualizzare, modificare o utilizzare le voci selezionate.Per una descrizione più dettagliata di ogni funzione, consultare la pagina corrispondente.

Strumenti Anynet+(HDMI-CEC), vedere pag. 30 Modalità immagine , vedere pag. 17 Modalità audio, vedere pag. 23 Timer stand-by, vedere pag. 27 Risp. energia, vedere pag. 26 Aggiungi a Preferiti (o Elimina da Preferiti), vedere pag 15 Regolazione auto, vedere pag 21 Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio

Spento Aggiungi a Preferiti U Sposta E Conferma e Esci Visualizzazione del display Il display identifica il canale corrente e lo stato di determinate impostazioni audio e video. O Premere il tasto INFO per visualizzare le informazioni. Premere INFO sul telecomando. Il televisore visualizzerà il canale, il tipo di audio e lo stato di determinate impostazioni immagine e audio.

• ▲, ▼: E' possibile visualizzare altre informazioni relative al canale. Se si desidera spostarsi sul canale selezionato, premere ENTERE.
• ◄, ►: E' possibile visualizzare le informazioni del programma desiderato sul canale corrente. N Premere nuovamente INFO o attendere 10 secondi finché il display scomparirà automaticamente. abc1 DTV Air

03/09/2009 12:23:56 Funzioni Plug & Play Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza. N In modalità Plug & Play, lo Screen Saver si attiva quando non viene premuto alcun tasto del telecomando per almeno 1 minuto. N Lo Screen Saver si attiva in caso di inattività del sistema per almeno 15 minuti.

Premere il tasto POWER del telecomando. Quindi viene automaticamente selezionato il menu You can set the menu language. Plug & Play Selezionare la lingua desiderata premendo il pulsante ▲ o ▼. Premere il tasto You can set the menu language. Nederlands ENTERE per confermare la scelta. English Menu Language Premere il tasto ◄ o ►per selezionare Demo Negozio o Uso dom., quindi Eesti premere il tasto ENTERE. U Move E Enter N Si consiglia di impostare la modalità TV su Uso domestico per ottenere la migliore qualità dell’immagine in un ambiente domestico. N Demo Negozio è intesa solo per un uso commerciale del prodotto. N Se l’unità è stata accidentalmente impostata sulla modalità Demo Negozio e si desidera tornare alla modalità Uso dom. (Standard): Premere il tasto Volume del televisore. Quando il menu OSD Volume viene visualizzato, tenere premuto il tasto MENU del televisore per 5 secondi. Premere il tasto ENTERE. Selezionare la lingua desiderata premendo il pulsante ▲ o ▼. Premere il tasto ENTERE per confermare la scelta. Premere ▲ o ▼ per memorizzare i canali della connessione selezionata, quindi premere ENTERE.

• Antenna: Segnale antenna via etere.
• Cavo: Segnale antenna via cavo. Premere il pulsante ▲ o ▼ per selezionare i canali da memorizzare. Premere il tasto ENTERE per selezionare Avvio

• Digitale e Analogico: Canali digitali e analogici.
• Digitale: Canali digitali
• Analogico: Canali analogici. N Per una descrizione più dettagliata della selezione della modalità Cavo, vedere pagina 12. N La ricerca dei canali inizia e termina in modo automatico. N Premere il tasto ENTERE in qualsiasi momento per interrompere il processo di memorizzazione. N Una volta memorizzati tutti i canali disponibili, viene visualizzato il messaggio Imposta la modalità Orologio. Premere il tasto ENTERE. Premere il tasto ▲ o ▼ per selezionare Auto, quindi premere il tasto ENTERE. N Selezionando Manuale, comparirà Imposta la data e I'ora correnti. (vedere pagina 27) N Ricevendo un segale digitale, l’orario verrà impostato automaticamente. In caso contrario, vedere pagina 27 per impostare l’orologio. Viene visualizzata la breve introduzione Ottenere le prestazioni migliori dal nuovo HDTV. Premere ENTERE . N Questo menu è disponibile Guida per la connessione HD nel menu Supporto. Viene visualizzato il messaggio Buona TV.. Al termine, premere il tasto ENTERE. Per reimpostare questa funzione...

Impostazione Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare Impostazione, quindi premere il tasto ENTERE.

2. Premere nuovamente il tasto ENTERE per selezionare Plug & Play.

3. Digitare il PIN a quattro cifre. Il PIN predefinito di un nuovo apparecchio TV è

‘0-0-0-0’. N Per cambiare il PIN, vedere pagina 25. N La funzione Plug & Play è disponibile solo in modalità TV. Plug & Play Lingua menu

03/09/2009 12:23:56 Controllo dei canali Memorizzazione ❑ Nazione Canale analogico: Funzione per la modifica del paese per i canali analogici. N Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre. Canale Canale digitale: Funzione per la modifica del paese per i canali digitali. Nazione

Memorizzazione auto Memorizzazione manuale Opzione ricerca via cavo Guida Attuale e Successivo ❑ Memorizzazione auto Scorrere tutti i canali per le stazioni trasmittenti attive e memorizzarle nella memoria del televisore. E’ possibile memorizzare i canali della connessione selezionata.

• Antenna: Segnale antenna via etere.
• Cavo: Segnale antenna via cavo. N Selezionando Cavo,
• Modalità ricerca: Visualizza la modalità di ricerca. (Rapida) Guida Completa Predefinita : Att./Succ. - Network ID: Visualizza il codice di identificazione del network. - Frequenza: Visualizza la frequenza del canale. - Modulazione: Visualizza i valori di modulazione disponibili. - Symbol Rate: Visualizza i valori di symbol rate disponibili. Modalità ricerca: Visualizza la modalità di ricerca. (Completa, Rete)

- Frequenza inizio: Visualizza i valori iniziali di frequenza. - Frequenza fine: Visualizza i valori finali di frequenza. - Modulazione: Visualizza i valori di modulazione disponibili. - Symbol Rate: Visualizza i valori di symbol rate disponibili. E’ possibile memorizzare la sorgente Canale

• Digitale e Analogico: Canali digitali e analogici.
• Digitale: Canali digitali
• Analogico: Canali analogici. N Per interrompere la funzione Auto Store, premere il pulsante ENTERE . N Verrà visualizzato il messaggio Interrompere la programmazione automatica?. N Premere il tasto ◄ o ► per selezionare Sì, quindi premere il tasto ENTERE . N Se un canale è stato bloccato mediante le funzione Blocco canali, comparirà la schermata di inserimento del PIN. Continua... Italiano - 12 BN68-02354A-Ita.indb

03/09/2009 12:23:56 ❑ Memorizzazione manuale Ricerca un canale manualmente e lo memorizza nella memoria TV. Canale analogico (Digitahi) Memorizzazione manuale dei canali digitali. N Canale digitale è disponibile solo in modalità DTV.

• Canale: Impostare il numero del canale mediante i tasti ▲, ▼ o i tasti numerici (0~9).
• Frequenza: Impostare la frequenza utilizzando i tasti numerici.
• Larg. di banda: Impostare il numero del canale mediante i tasti ▲, ▼ o i tasti numerici (0~9). N Al termine, i canali vengono aggiornati nell’elenco dei canali. Canali analogici Memorizzazione manuale dei canali analogici.
• Programmato (Numero di programma da assegnare a un canale): Impostare il numero del canale mediante i tasti ▲, ▼ o i tasti numerici (0~9).
• Sistema colore → Automatico / PAL / SECAM / NTSC4.43: Impostare il colore utilizzando i tasti ▲ o ▼.
• Sistema audio → BG / L / I / DK: Impostare il sistema audio utilizzando i tasti ▲ o ▼.
• Canale (Quando si conosce il numero del canale da memorizzare): Premere il tasto ▲ o ▼ per selezionare C (antenna) o S (cavo). Premere il tasto ►, quindi premere il tasto ▲, ▼ o un numero (0~9) per selezionare il numero desiderato. N E’ anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9). N Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto.
• Ricerca (Quando non si conosce il numero del canale) Premere il tasto ▲ o ▼ per avviare la ricerca. Il sintonizzatore effettua la scansione della gamma di frequenza fino a quando appare il primo canale o il canale selezionato.
• Memorizza (Quando si memorizza il canale e il numero di programma corrispondente): Impostare a OK premendo il tasto ENTERE . N Modalità Canale - C (Antenna): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna emittente. - S (Cavo): E’ possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascun canale via cavo. ❑ Cavo Opzioni di ricerca (Cavo) E’ possibile impostare ulteriori opzioni come ad esempio la frequenza e il symbol rate per la ricerca della rete via cavo (in base alla nazione).
• Frequenza (Inizio~Fermare): Visualizza la frequenza del canale.
• Modulazione: Visualizza i valori di modulazione disponibili.
• Symbol Rate: Visualizza i valori di symbol rate disponibili. N Frequenza (Inizio~Fermare) Impostare la frequenza utilizzando i tasti numerici (0~9) ❑ Guida Attuale e Successivo / Guida Completa Le informazioni EPG (Electronic Programme Guide) sono fornite dall’emittente. Le voci relative ai programmi potrebbero risultare vuote o non aggiornate, a seconda delle informazioni trasmesse dall’emittente su un determinato canale. La schermata viene aggiornata automaticamente non appena sono disponibili le nuove informazioni. Guida Attuale e Successivo : Per i sei canali indicati nella colonna di sinistra, visualizza le informazioni sul Programma corrente e sul Programma successivo. Guida Completa : Visualizza la informazioni sui programmi ordinate in segmenti di un’ora. Sono comprese due ore di programmi che è possibile scorrere in avanti o indietro. Continua... Italiano - 13 BN68-02354A-Ita.indb

03/09/2009 12:23:57 ❑ Predefinita Guida Attuale e Successivo Succ. o la Guida Completa premendo il tasto GUIDE del telecomando. Canale Att./Succ. / Guida Completa: E’ possibile scegliere se visualizzare la Att./ Guida Completa Guida Predefinita : Att./Succ.

Elenco canali Modalità Canale : Can. Aggiunti Sintonia fine O È anche possibile visualizzare la guida semplicemente premendo il tasto GUIDE. Uso di Guida Guida Attuale e Successivo / Completa Guida Guida Attuale e Successivo DTV Cable 900 f tn Freshmen On Campus 2:00 - 2:30 No Detailed Information

▼ 903 Today f tn ITV Play Kerrang! Kiss oneword Smash Hits! 2:10 Tue 1 Jun 2:00 - 3:00 Freshmen O.. Street Hypn.. Mint Extra Loaded Fresh 40 with Dynamite MC The Distillery Smash Hits! Sunday Guarda Information 3:00 - 4:00 No Information No Information Kisstory No Information Pagina Att./Succ. Esci Selezionare il programma premendo il tasto ▲/▼/◄/►. Se si seleziona il programma successivo, appare l’icona dell’orologio che indica la visione programmata. Premendo nuovamente il tasto ENTERE, premere il tasto ▲/▼/◄/► per selezionare Annulla Programmazioni; la programmazione verrà annullata e l’icona dell’orologio scompare. Per informazioni dettagliate sulla programmazione, consultare la pagina successiva. ROSSO Alterna la Att./Succ. e la Guida Completa. VERDE Guida Completa: Per scorrere velocemente indietro (-24 ore). GIALLO Guida Completa: Per scorrere velocemente in avanti (+24 ore). BLU Per uscire dalla guida. INFO Per ottenere maggiori informazioni. Nelle informazioni dettagliate sono compresi Channel Number, Running Time, Status Bar, Parental Level, Video Quality Information (HD / SD), Sound Modes, Subtitle o Teletext, le lingue dei sottotitoli o del Teletext e una breve descrizione del programma evidenziato. “…” appare quando la descrizione è molto lunga. ❑ Elenco canali Per le istruzioni dettagliate sull’uso di Elenco canali, vedere le descrizioni a pagina 15~16. ❑ Modalità Canale Premendo il tasto P ▲/▼, si passerà da un canale all'altro all’interno dell'elenco canali selezionato. Can. Aggiunti: I canali verranno attivati secondo l'elenco canali memorizzato. Can. Preferiti: I canali verranno attivati secondo l'elenco canali preferiti. ❑ Sintonia fine (solo canali digitali) Se la ricezione è chiara, non è necessario sintonizzare il canale poiché questa operazione viene effettuata automaticamente durante le operazioni di ricerca e memorizzazione. Se tuttavia il segnale risulta debole o distorto, può essere necessario sintonizzare il canale manualmente. N I canali sintonizzati manualmente e memorizzati sono evidenziati da un asterisco* alla destra del numero del canale nel relativo riquadro. N Se la sintonizzazione non viene memorizzata, le regolazioni andranno perse. N Per reimpostare la sintonia, selezionare Reset premendo il pulsante ▲ o ▼ , quindi premere il tasto ENTERE. Italiano - 14 BN68-02354A-Ita.indb

03/09/2009 12:23:57 Gestione dei canali Usando questo menu è possibile aggiungere, cancellare o impostare i canali preferiti e utilizzare la guida dei programmi per le trasmissioni digitali. Mini Guida Canale N Selezionare un canale in Tutti i Canali, Canali aggiunti, Preferiti o Programmato premendo i tasti ▲ o ▼, quindi il tasto ENTER E. Tutti i Canali: Mostra tutti i canali attualmente disponibili. Canali aggiunti: Mostra tutti i canali aggiunti. Preferiti: Mostra tutti i canali preferiti. Programmato: Mostra tutti i canali prenotati. : Att./Succ. Elenco canali Modalità Canale : Can. Aggiunti Sintonia fine

Canali aggiunti N Uso dei tasti colorati nell’elenco dei canali - Rosso (Channel Type): Scorre tra TV, Radio, Dati / Altro e Tutti. - Verde (Zoom): Ingrandisce o riduce il numero di un canale. - Giallo (Select): Seleziona più elenchi di canali. - TTOOLS (Option): Visualizza il menu Cancella (o Aggiungi), Aggiungi a Preferiti (o Elimina da Preferiti), Visione timer, Modifica nome canale, Modifica numero canale, Ordina, Blocco (o Sblocco), Seleziona tutti (o Deseleziona tutti) o Memorizzazione auto (Il menu Options può essere diverso in base alla situazione). Predefinita

C -A 3 ♥ C -A 4 C -A 5 C -A 6 C -A 7 C -A 8 C -A Tutto Strumenti Tipo canale Zoom Selezione N Icone sullo stato del canale

Canale selezionato mediante il tasto giallo.

Canale impostato come preferito.

Programma attualmente trasmesso.

Programma prenotato O Premere il pulsante CH LIST sul telecomando per visualizzare l’elenco canali. ❑ Menu Channel List Tools (in Tutti i Canali / Canali aggiunti / Preferiti)

Tutti i Canali N Premere il tasto TOOLS per usare il menu Strumenti. N Gli elementi del menu Option possono differire in base allo stato del canale. Aggiungi / Cancella E’ possibile eliminare o aggiungere un canale per memorizzare i canali desiderati. N Tutti i canali eliminati saranno visibili nel menu Tutti i Canali. N Se il canale in elenco è evidenziato in grigio, significa che il canale è stato eliminato. N Il menu Aggiungi viene visualizzato solo per i canali eliminati. N E’ anche possibile eliminare un canale nel menu Canali aggiunti o Preferiti allo stesso modo. Aggiungi a Preferiti / Elimina da Preferiti I canali che si guardano più di frequente possono essere impostati come preferiti.

Tutto UKTV Gold UKTV style Tipo canale Zoom Cancella Aggiungi a Preferiti Visione timer Modifica nome canale Blocco Ordina

Selezione Strumenti T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare i canali Preferiti selezionando Strumenti → Aggiungi a Preferiti / Elimina da Preferiti. N Il simbolo " ♥ " verrà evidenziato e il canale verrà impostato come Favourite. N Tutti i canali preferiti saranno visibili nel menu Preferiti. O Per selezionare i canali preferiti impostati, premere il pulsante FAV.CH sul telecomando. Visione timer Se si è effettuata la prenotazione di un canale, all’ora stabilita verrà visualizzato il canale prenotato anche durante la visione di un altro canale contenuto nella Channel List. Per prenotare un programma impostare prima l’orario corrente. (vedere pagina 27) N E’ possibile prenotare solo i canali memorizzati. N È possibile impostare il canale, il mese, il giorno, l’anno l’ora e i minuti premendo direttamente i tasti numerici del telecomando. N Durante le prenotazione di un programma comparirà il menu Programmato. N Digital Programme Guide e Viewing Reservation Selezionando un canale digitale, e premendo il tasto ►, comparirà la Guida ai programmi. Per prenotare un programma seguire le procedure descritte sopra. Continua... Italiano - 15 BN68-02354A-Ita.indb

03/09/2009 12:23:58 Modifica nome canale (solo canali analogici) Ai canali è possibile attribuire un nome in modo da visualizzarlo durante la visione. N I nomi dei canali digitali trasmessi vengono automaticamente assegnati e non possono essere modificati. Modifica nome canale (solo canali digitali) È anche possibile impostare il numero di canale premendo i tasti numerici sul telecomando. Ordina (solo canali analogici) Questa operazione consente di modificare i numeri di programma dei canali memorizzati. Questa operazione è spesso necessaria dopo la memorizzazione automatica dei canali. Blocco / Sblocco E’ possibile bloccare un canale in modo che non possa essere selezionato e visualizzato. Questa funzione è disponibile solo quando la funzione Blocco canali è impostata su Acceso. (vedere pag. 25) N Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre. N Il PIN predefinito di un nuovo apparecchio TV è 0-0-0-0. E’ possibile modificare il PIN selezionando Change PIN nel menu. N Verrà visualizzato il simbolo " \ " e il canale verrà bloccato. Seleziona tutti / Deseleziona tutti

• Seleziona tutti: Seleziona tutti i canali presenti nell’elenco dei canali.
• Deseleziona tutti: E’ possibile deselezionare tutti i canali selezionati nell'elenco canali. N E’ possibile utilizzare contemporaneamente le funzioni Aggiungi / Cancella, Aggiungi a Preferiti / Elimina da Preferiti, o Blocco / Sblocco per più canali. Selezionare i canali desiderati e premere il tasto giallo per impostare tutti i canali selezionati contemporaneamente. N Il simbolo c compare a sinistra dei canali selezionati. N E’ possibile selezionare Deseleziona tutti solo quando è stato selezionato almeno un canale. N Per ulteriori informazioni sull’impostazione delle opzioni, vedere pag. 12. N Se un canale è stato bloccato mediante le funzione Blocco canali, comparirà la schermata di inserimento del PIN. Programmato Memorizzazione auto ❑ Menu Channel List Option (in Programme med ) E’ possibile visualizzare, modificare o annullare una prenotazione. N Premere il tasto TOOLS per usare il menu Option.
• Modifica info: Selezionare questa funzione per modificare una prenotazione.
• Annulla Programmazioni: Selezionare questa funzione per annullare una prenotazione.
• Informazioni: Selezionare questa funzione per visualizzare una prenotazione. (è anche possibile modificare le informazioni relative alla prenotazione).
• Seleziona tutti: Selezionare tutti i programmi prenotati. Tutto 1 / 1 / 2009 13:59

Zoom Modifica TV1 info Quincy, M.E Annulla Programmazioni TV3 The Equalizzatore Informazioni TV3 McMillan & Wife Seleziona tutti TV3 M.Spillane’s mike Hammer Selezione Strumenti Informazioni Italiano - 16 BN68-02354A-Ita.indb

03/09/2009 12:23:58 Controllo dell’immagine Modifica e reimpostazione delle impostazioni dell’immagine ❑ Modalità Immagine È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze.

• Dinamica: Seleziona l'alta definizione delle immagini per ambienti con forte illuminazione.
• Standard: Seleziona la visualizzazione ottimale delle immagini per normali condizioni di illuminazione ambientale.
• Film: Seleziona una visualizzazione confortevole delle immagini per condizioni di scarsa illuminazione ambientale. T Premere il tasto TOOLS per visualizzare il menu Strumenti. Modalità : Standard Luce cella

E’ possibile anche impostare la modalità dell’immagine selezionando Strumenti → Modalità immagine. ❑ Luce cella / Contrasto / Luminosità / Nitidezza / Colore / Tinta (V/R) Il televisore ha diverse opzioni che consentono di controllare la qualità dell’immagine.

• Luce cella: Regola la luminosità dei pixel.
• Contrasto: Regola il livello di contrasto.
• Luminosità: Regola il livello di luminosità.
• Nitidezza: Regola la nitidezza.
• Colore: Regola la saturazione del colore utilizzando la barra visualizzata sullo schermo.
• Tinta (V/R): Più prossimo a Rosso 100, più saturo diventa il colore rosso. N Seleziona per prima una modalità dell’immagine da regolare. Per ogni modalità dell’immagine vengono memorizzati i valori modificati. N Apportando le modifiche a Luce cella, Contrasto, Luminosità, Nitidezza, Colore o Tinta (V/R), il OSD verrà regolato di conseguenza. N In modalità Analog TV, Ext., AV, S-Video del sistema PAL, non è possibile utilizzare la funzione Tinta. N In modalità PC, è possibile modificare solo i parametri Luce cella, Contrasto e Luminosità. N Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV. N E’ possibile ridurre significativamente il consumo di energia, e i costi ad esso associati, diminuendo la luminosità dello schermo. ❑ Impostazioni avanzate Colore Immagine

Italiano - 17 BN68-02354A-Ita.indb : 50 Tinta (V/R) : V50/R50 I nuovi TV Samsung permettono di impostare ancora più precisamente la visualizzazione delle immagini rispetto ai modelli precedenti. Per eseguire le Impostazioni avanzate impostazioni particolareggiate vedere più avanti. Opzioni immagine N La modalità Impostazioni avanzate è disponibile in modalità Standard o Film. Reset immagine N In modalità PC, è possibile modificare solo i parametri Gamma e Bilan bianco tra le opzioni della voce Impostazioni avanzate. Tonalità nero → Spento / Scuro / Più scura / Extra scura Consente di selezionare il livello di nero dello schermo per regolare la profondità dell’immagine. Contrasto Dinamico → Spento / Bassa / Media / Alto Consente di regolare in modo ottimale il livello di contrasto dello schermo. Gamma Consente di regolare l’intensità dei colori primari (rosso, verde, blu). Spazio colore Spazio colore è la matrice di colori composta dai colori rosso, verde e blu. Per scoprire lo straordinario mondo dei colori naturali basta selezionare lo spazio colore preferito.

• Auto: Imposta automaticamente la gamma dei colori in base alla sorgente video di ingresso.
• Nativa: Imposta una gamma dei colori più ampia rispetto alla sorgente video di ingresso. Bilan bianco Consente di regolare la temperatura del colore per ottenere immagini più naturali.
• R-Offset / G-Offset / B-Offset/ R-Gain / G-Gain / B-Gain: Una volta modificato il valore, lo schermo viene automaticamente aggiornato.
• Reset: Reimposta il bilanciamento del bianco al valore predefinito. Incarnato E’ possibile enfatizzare il tono incarnato dell’immagine. N Una volta modificato il valore, lo schermo viene automaticamente aggiornato. Migliora imm bordi → Spento / Acceso E’ possibile enfatizzare i contorni degli oggetti dell’immagine.

Continua... 03/09/2009 12:23:58 ❑ Opzioni immagine Tinta (V/R) : V50/R50 Picture Impostazioni avanzate N In modalità PC, è possibile modificare solo i parametri Toni colore, Dimensione e Sistema prot plasmi tra le opzioni della voce Opzioni Opzioni immagine immagine. Reset immagine Toni colore→ Freddo / Normale / Caldo1 / Caldo2 È possibile selezionare il tono del colore ottimale per la propria vista. N Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata. N Caldo1 o Caldo2 vengono attivate solo quando la modalità dell’immagine è Film. Dimensione È possibile impostare il formato dell’immagine che più si adatta alle proprie esigenze.

• Automatico: Imposta l’immagine in formato Auto wide.
• 16:9: Imposta il formato delle immagini su 16:9.
• Wide Zoom: Selezionare questo menu per vedere le immagini in formato 4:3 su un televisore in formato 16:9 allargando verticalmente le immagini 4:3.
• Zoom: Allarga verticalmente il formato 16:9 delle immagini.
• 4:3: Imposta il formato delle immagini a 4:3.
• Adatta allo schermo//Adatta a schermo: Visualizza il segnale pienamente nativo HD non visualizzabile mediante un normale TV. A seconda del tipo di sorgente di ingresso, le opzioni relative alla dimensione dell’immagine possono variare. N Le voci disponibili variano in base alla modalità selezionata. N In modalità PC, è possibile regolare solo i formati 16:9 e 4:3. N Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV. N Se si visualizza una immagine fissa per oltre due ore, sullo schermo potrebbe apparire una immagine residua temporanea. N Wide Zoom: Premere il tasto ► per selezionare Posizione, quindi premere il tasto ENTERE. Per spostare l’immagine in alto o in basso, utilizzare il tasto ▲ o ▼. Quindi premere il tasto ENTERE. N Zoom: Premere il tasto ▲ o ▼ per selezionare Posizione, quindi premere il tasto ENTERE. Premere il pulsante ▲ o ▼ per spostare l’immagine verso l’alto o il basso. Quindi premere il tasto ENTERE. Premere il tasto ► per selezionare Formato, quindi premere il tasto ENTERE. Premere il tasto ▲ o ▼ per aumentare o ridurre il formato dell’immagine in direzione verticale. Quindi premere il tasto ENTERE. N Dopo aver selezionata l’opzione Adatta allo schermo//Adatta a schermo in modalità HDMI (1080i/1080p) o Component (1080i/1080p): Selezionare Posizione premendo il pulsante ◄ o ►. Utilizzare il tasto ▲, ▼, ◄ o ► per spostare l’immagine. N Reset: Premere il tasto ◄ o ► per selezionare Reset, quindi premere il tasto ENTERE . E’ possibile azzerare l’impostazione. N Usando la funzione Adatta allo schermo//Adatta a schermo con un ingresso HDMI 720p, 1 riga verrà tagliata all’inizio, alla fine, a sinistra e a destra come nella funzione di overscan. O È possibile selezionare queste opzioni semplicemente premendo il tasto P.SIZE sul telecomando.

Mod schermo Quando si imposta la dimensione dell’immagine a Automatico su un televisore con formato 16:9, è possibile determinare o meno le dimensioni dell’immagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un formato dell’immagine diverso e questa funzione deve essere quindi selezionata dall’utente.

• 16:9: Imposta il formato delle immagini su 16:9.
• Wide Zoom: Selezionare questo menu per vedere le immagini in formato 4:3 su un televisore in formato 16:9 allargando verticalmente le immagini 4:3.
• Zoom: Allarga verticalmente il formato 16:9 delle immagini.
• 4:3: Seleziona la modalità schermo per 4:3. N Questa funzione è disponibile in modalità Automatico. N Questa funzione non è disponibile in modalità PC, Comp. o HDMI. Digital NR → Spento / Bassa / Media / Alto / Automatico Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l’effetto ghosting sullo schermo. N Se il segnale è debole, selezionare una delle altre opzioni disponibili fino a ottenere la migliore qualità visiva. Livello di nero HDMI → Normale / Bassa Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità. N Questa funzione si attiva solo quando l’ingresso esterno è collegato a HDMI (segnali RGB). Continua... Italiano - 18 BN68-02354A-Ita.indb

Modalità Film E’ possibile ottimizzare la modalità della immagini per la visione di film.

• Off : Utilizzato per l’elaborazione di immagini video; nessuna rilevazione automatica per film.
• Auto: Regola automaticamente l’immagine per visualizzare al meglio programmi video e film. Screen Burn Protection (Protezione bruciatura schermo) Configura le opzioni Screen Burn Protection (Protezione bruciatura schermo) per evitare e ridurre la formazione di pixel danneggiati. Se un’immagine rimane fissa per un lungo periodo di tempo, può causare una bruciatura permanente dei pixel.
• Spostam pixel: Per ridurre il rischio di incorrere nella bruciatura dello schermo, questa unità è equipaggiata con una tecnologia che previene questo fenomeno. Questa tecnologia permette di programmare lo spostamento delle immagini su e giù (verticali) e lateralmente (orizzontali). L'impostazione dell'Ora consente di programmare i minuti di intervallo tra uno spostamento e l'altro delle immagini.

Impostare Spostam pixel su On premendo il tasto ▲ o ▼, quindi premere il tasto ENTERE. Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere il tasto ENTERE. Le opzioni disponibili sono: Orizzontali, Verticali, Ora. Condizione ottimale per uno spostamento dei pixel Orizzontali Oggetto TV/Est/AV/Comp./HDMI/PC 0~4

Ora (Minuto) 1~4 min 3 min N Il valore Pixel Shift può differire in base alla dimensione del monitor (pollici) e alla modalità. N Questa funzione non è disponibile in modalità Adatta allo schermo//Adatta a schermo.

• Scorrimento: Questa funzione consente di rimuovere le immagini residue sullo schermo spostando tutti i pixel sul PDP in base a una sequenza Usare questa funzione in presenza di immagini o simboli persistenti sullo schermo, specialmente quando è stata visualizzata per lungo tempo una immagine fissa.
• Grigio laterale: Quando si utilizza il formato 4:3, è possibile evitare il rischio di danni allo schermo regolando il bilanciamento del bianco sull'estremità destra e sinistra. − Scuro: Con il formato 4:3, oscura i lati destro e sinistro. − Chiaro: Con il formato 4:3, schiarisce i lati destro e sinistro. Italiano - 19 BN68-02354A-Ita.indb

03/09/2009 12:23:59 Uso della funzione 3D E’ possibile giocare e guardare film 20D sul proprio televisore. La funzione 20D consente di visualizzare immagini 20D utilizzando degli occhiali speciali. ❑ Connessioni Occhiali 0D (Non forniti) Pannello posteriore TV Trasmettitore IR 0D(Non fornito)

Cavo da 3,5 mm da spinotto stereo a RCA (non fornito)

Cavo HDMI/DVI (non fornito) N L’aspetto degli occhiali 3D (trasmettitore incluso) può variare in base al modello.

Collegare un cavo HDMI/DVI tra il jack HDMI IN 2 del televisore e il jack PC output del computer. Collegare un cavo da 3,5mm Stereo/2RCA tra il jack DVI IN (HDMI 2) [R-AUDIO-L] del televisore e il jack Audio Out della scheda audio sul computer. Collegare il trasmettitore alla porta 3D SYNC OUT sul pannello posteriore del televisore. Ruotare il televisore e impostare la sorgente su HDMI2. Per ulteriori informazioni sugli occhiali 3D (trasmettitore incluso), consultare i manuale dell’utente fornito insieme agli occhiali. Regolare la risoluzione del PC: - PS42B450 / PS42B451: 1024 x 768@60Hz - PS50B450 / PS50B451: 1024 x 768@60Hz, 1360 x 768@60Hz La risoluzione ottimale per il PC per PS50B450 / PS50B451 è 1360x768. Quando il segnale 1024x768 è connesso in modalità 3D, l’ immagine verrà visualizzata in formato 4:3 con le barre laterali grigie. Il trasmettitore IR 3D comunica con gli occhiali 3D. TPer questo motivo, il trasmettitore deve essere collocato nei pressi degli occhiali. Si attiva quando il segnale in ingresso HDMI o DVI è RGB, e l’audio DVI è supportato. Quando l’alimentazione è impostata su on o off, la modalità cambia passando a quella preimpostata (Spento) e il Formato viene salvato. Per utilizzare l’Effetto 3D (3D Effect), è necessaria una scheda grafica in grado di supportare la funzione 3D o software 3D. Gli occhiali 3D e il trasmettitore devono essere della stessa marca. ISe si usano gli occhiali 3D per un lungo periodo di tempo, che si stia giocando o guardando un programma TV, è possibile avvertire affaticamento visivo o mal di testa. Occhiali 3D (trasmettitore incluso) non prodotti da Samsung potrebbero non essere supportati. In caso di sfarfallio dello schermo durante l’uso della funzione 3D, abbassare l’illuminazione dell’ambiente oppure spegnere la lampada a fluorescenza per ottenere un effetto ottimale. Continua... Italiano - 0 BN68-02354A-Ita.indb

03/09/2009 12:24:00 ❑ Cambio di modalità Il cambio di modalità scambierà le immagini percepite da ogni occhio invertendo i segnali sinistro e destro. Opzioni immagine Spento: Disattiva la funzione Effetto 3D (3D Effect) Mode1 : funziona per prima cosa con la sincronizzazione destra. Mode2 : funziona per prima cosa con la sincronizzazione sinistra. 2D : Converte le immagini 3D in 2D. Se si avverte affaticamento o vertigini durante la visione di un filmato 3D, è possibile convertire temporaneamente le immagini in 2D; tuttavia, se ciò dovesse accadere, è consigliabile selezionare "Off" per disattivare completamente la funzione 3D.

: 16:9 Mod schermo : 16:9 Digital NR : Automatico Livello di nero HDMI : Normale Modalità Film : Off Sistema di protezione plasmi

Effetto 3D Sposta N Se l’effetto 3D non funziona in modo adeguato, significa che la sincronizzazione tra la modalità e gli occhiali 3D non è corretta. Per sincronizzarli, passare alla seconda modalità. Conferma Ritorno Effetto 3D ❑ Cambio di formato Modalità : Off Formato : A scacchi Sposta Conferma

Ritorno Impostazioni avanzate Picture Picture Selezionare il formato di ingresso ottimale per far corrispondere la scheda grafica o il software 3D.

• A scacchi : Se il formato di uscita della scheda grafica o del software 3D è di tipo "a scacchiera", selezionare questo formato di ingresso.
• Orizzontale : Se il formato di uscita della scheda grafica o del software 3D è di tipo "orizzontale", selezionare questo formato di ingresso.
• Verticale : Se il formato di uscita della scheda grafica o del software 3D è di tipo "verticale", selezionare questo formato di ingresso.

Dimensione Opzioni immagine Reset immagine

❑ Reset immagine → Azzera modalità immagine / Cancella Ripristina tutte le impostazione delle immagini ai valori predefiniti. N Seleziona una modalità dell’immagine da regolare. Viene eseguita la funzione Reset per ogni modalità dell’immagine. Configurazione del televisore con il PC N Preimpostazione: Premere il tasto SOURCE per selezionare la modalità PC. La regolazione automatica consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori delle opzioni Fine, Coarse e Position vengono regolati automaticamente. N Questa funzione non è disponibile in modalità DVI-HDMI. Immagine ❑ Regolazione auto Luminosità : 45 Nitidezza : 50 Regolazione auto

Schermo Impostazioni dettaglio Opzioni immagine Resetimmagine T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ possibile anche impostare la funzione auto adjustments selezionando Strumenti → Regolazione auto. Schermo ❑ Schermo

Grossa Regola la frequenza se sullo schermo compare un disturbo verticale.

Fine Regola lo schermo per essere più nitido. Grossa

Posizione PC Reset immagine Sposta Conferma Ritorno Posizione PC Regolare la posizione dello schermo del PC se non si adatta allo schermo del televisore. Premere il tasto ▲ o ▼ per regolare la posizione verticale. Premere il tasto ◄ o ► per regolare la posizione orizzontale. Reset immagine È possibile sostituire tutte le impostazioni dell’immagine ripristinando i valori di fabbrica. Italiano - 21 BN68-02354A-Ita.indb

Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili in quasi tutti i casi (in caso contrario, contattare la casa costruttrice del computer oppure un rivenditore Samsung). Fare clic sul ‘Control Panel’ nel menu Start di Windows. Quando appare la finestra del pannello di controllo, fare clic su ‘Appearance e Themes’, Verrà visualizzata una finestra di dialogo. Quando appare la finestra del pannello di controllo, fare clic su ‘Display’, Verrà visualizzata una finestra di dialogo. Fare clic sulla scheda ‘Settings’, nella finestra di dialogo. Impostazione della corretta dimensione (risoluzione) Ottimale - PS42B450 / PS42B451: 1024x768 pixel - PS50B450 / PS50B451: 1360x768 pixel Se la finestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è ‘60’ o ‘60 Hz’. In caso contrario, fare clic su ‘OK’ e uscire dalla finestra di dialogo. ❑ Modalità di visualizzazione La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate.

Ingresso D-Sub e HDMI/DVI Modalità IBM MAC Risoluzione Frequenza orizzontale (kHz Frequenza verticale (Hz) Frequenza di clock dei pixel (MHz) Polarità sync (O/V) PS42B450 / PS42B451 PS50B450 / PS50B451 640 x 350

N In caso di uso di u cavo di connessione HDMI / DVI è necessario usare la presa HDMI IN 2 (DVI). N La modalità interlacciata non è supportata. N Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. Italiano - 22 BN68-02354A-Ita.indb

03/09/2009 12:24:01 Controllo dell’audio Modifica dello standard audio ❑ Modalità → Standard / Musica / Film / Voce cristallina / Personaliz Suono È possibile selezionare il tipo di effetto audio da utilizzare durante la visione di una trasmissione. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ possibile anche impostare la modalità dell’immagine selezionando Strumenti → Modalità audio. Modalità : Personaliz

Equalizzatore TruSurround HD SRS : Spento Lingua dell'audio

Descrozione audion ❑ Equalizzatore Volume auto : Spento Le impostazioni audio possono essere regolate in base alle proprie preferenze personali.

• Modalità: E’ possibile selezionare una modalità audio per soddisfare le proprie preferenze.
• Bilanciamento: Controlla il bilanciamento degli altoparlanti sinistro e destro.
• 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Bandwidth Adjustment): Per regolare il livello delle diverse frequenze di larghezza di banda.
• Reset: Ripristina le impostazione predefinite dell’equalizzatore. ❑ TruSurround HD SRS → Spento / Acceso SRS TruSurround HD è la tecnologia combinata di TruSurround e FOCUS, TruBass. SRS TruSurround HD permette di godere di un effetto audio virtuale 5.1 Surround attraverso i due altoparlanti del televisore. Questa funzione non solo fornisce suoni bassi e ricchi ma migliora anche i toni alti. N Se durante la riproduzione di musica sul televisore l’audio è anomalo, regolare l’equalizzatore e SRS TruSurround HD (Spento / Acceso). TruSurround HD, SRS e il simbolo sono marchi di SRS Labs, Inc. La tecnologia TruSurround HD è utilizzata su licenza di SRS Labs, Inc. O È possibile selezionare queste opzioni semplicemente premendo il tasto SRS sul telecomando. ❑ Lingua dell'audio (solo canali digitali) È possibile modificare la lingua predefinita. Visualizza le informazioni sulla lingua relative alla trasmissione in corso. N E’ possibile selezionare solo una delle lingue trasmesse. ❑ Formato audio → MPEG / Dolby Digital (solo canali digitali) Quando l’audio è generato sia dall’altoparlante principale sia dal ricevitore audio, potrebbe prodursi un effetto di eco a causa della diversa velocità di decodifica dei due dispositivi. In questo caso, attivare la funzione TV Speaker. N E’ possibile selezionare solo una delle lingue trasmesse. Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories. ❑ Descrozione audion (solo canali digitali) Questa funzione audio ausiliaria fornisce una traccia audio aggiuntiva per aiutare le persone con problemi visivi. Questa funzione gestisce il flusso audio per l’opzione AD (Audio Description), quando è trasmesso insieme all’Audio principale dall’emittente. Gli utenti possono attivare o disattivare la funzione Audio Description selezionando On o Off e regolarne il volume. O È possibile selezionare queste opzioni semplicemente premendo il tasto AD sul telecomando. Descrozione audion → Spento / Acceso Attiva e disattiva la funzione Audio Description. Volume E’ possibile regolare il volume della funzione Audio Description. N Volume è attivo quando la funzione Descrozione audion è impostata su Acceso. Italiano - 23 BN68-02354A-Ita.indb

03/09/2009 12:24:01 ❑ Volume auto → Spento / Acceso Le condizioni del segnale variano a seconda dell’emittente, ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell’uscita audio quando il segnale di modulazione è alto, oppure aumentando il livello dell’uscita audio quando il segnale di modulazione è basso. ❑ Seleziona altoparlante → Altoparlante ester / Altoparlante TV Se si desidera ascoltare l’audio da altoparlanti separati, annullare l’amplificatore interno. +, M MUTE non sono disponibili quando Seleziona altoparlante è impostato su Altoparlante esterno// N I tasti – Altoparlante est. N Selezionando External Speaker nel menu Seleziona altoparlante, le impostazioni dell’audio saranno limitate. Altoparlante TV Altoparlante ester Nessun segnale video Altoparlanti interni del TV TV / Est. / AV / Comp. / PC / HDMI Uscita altoparlanti Mute Mute Audio Out (Optical, L / R Out) a sistema audio TV / Est. / AV / Comp. / PC / HDMI Uscita audio Uscita audio Mute ❑ Reset impostazioni audio → Azzera tutto / Azz mod audio / Volume auto Cancella : Off Seleziona altoparlante : Altoparlante TV Suono E’ possibile ripristinare le impostazioni audio ai valori di fabbrica. Reset impostazioni audio

Selezione della modalità audio Quando si imposta la modalità Dual I II, la modalità audio corrente viene visualizzata sullo schermo. NICAM Stereo Tipo di trasmissione Indicazioni a video Trasmissione normale (Standard audio) Mono (Uso normale) Normale + NICAM Mono NICAM Mono (Normale) NICAM-Stereo NICAM Stereo Mono (Normale) NICAM Dual-1 NICAM Dual-I/II

Trasmissione normale (Standard audio) NICAM Dual-2 Mono (Normale) Mono (Uso normale) Bilingue o DUAL-I/II Dual I Dual II Stereo Stereo Mono (Mono forzato) Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono. Questa funzione è attiva solo con segnale audio stereo. Al contrario, non è attiva con segnale audio mono. Questa funzione è disponibile solo in modalità TV. È possibile selezionare queste opzioni semplicemente premendo il tasto DUAL sul telecomando. Italiano - 24 BN68-02354A-Ita.indb

03/09/2009 12:24:02 Descrizione delle funzioni Configurazione del menu Setup ❑ Lingua menu Impostazione E’ possibile impostare la lingua dei menu. ❑ Trasmissione Plug & Play Lingua menu : Italiano

Sottotitolo Trasmissione Sicurezza È possibile attivare e disattivare i sottotitoli. Utilizzare questo menu per impostare Generale la modalità Subtitle. L’opzione di menu Normale rappresenta il sottotitolo di base mentre Non udenti è il sottotitolo per le persone con problemi uditivi.

• Sottotitolo → Acceso / Spento: Attiva e disattiva i sottotitoli.
• Modalità → Normale / Non udenti: Imposta la modalità dei sottotitoli.
• Lingua del Sottotitolo: Imposta la lingua dei sottotitoli. N Se il programma che si sta guardando non supporta la funzione Non udenti, si attiva automaticamente l’opzione Normale, anche se è selezionata la modalità Non udenti. N L’inglese è la lingua predefinita nel caso in cui la trasmissione non supporti la lingua selezionata. O È possibile selezionare queste opzioni semplicemente premendo il tasto SUBT. sul telecomando.

Testo digitale → Attiva / Disattiva Se il programma è trasmesso con testo digitale, questa funzione è attivata. N MHEG (Multimedia and Hypermedia Information Coding Experts Group) Uno standard internazionale per i sistemi di codifica dei dati multimediali e ipermediali. È un sistema più complesso rispetto al formato MPEG in quanto include collegamenti a dati ipermediali come immagini fisse, servizi di caratteri, animazioni, grafica e file video, oltre ai dati multimediali. MHEG è una tecnologia interattiva con vari campi di applicazione, come sistemi VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), teleformazione, teleconferenze, librerie digitali e videogiochi di rete.

Lingua Teletext E’ possibile impostare la lingua del Teletext. N L’inglese è la lingua predefinita nel caso in cui la trasmissione non supporti la lingua selezionata.

Preferenza Lingua principale audio / Lingua secondaria audio / Lingua princip sottotitoli / Lingua second sottotitoli / Lingua principale Teletext / Lingua secondaria Teletext Mediante questa funzione, gli utenti sono in grado di selezionare una delle lingue disponibili. La lingua selezionata viene impostata automaticamente durante la selezione di un canale. Modificando l’impostazione della lingua, le opzioni Subtitle Language, Audio Language, Teletext Language del menu Language vengono automaticamente impostate sulla lingua selezionata. Le opzioni Subtitle Language, Audio Language, e Teletext Language del menu Language mostrano l’elenco delle lingue supportate dal canale corrente, dove l’opzione corrente appare evidenziata. Se si modifica una di queste opzioni, la nuova lingua viene applicata solo al canale corrente. La nuova impostazione non viene invece applicata alle opzioni Primary Subtitle Language, Primary Audio Language o Primary Teletext Language del menu Preference.

Interfaccia comune Installazione della scheda CI

1. Acquistare il modulo CI CAM presso il rivenditore locale più vicino o via

2. Inserire la scheda CI nel CAM nella direzione indicata dalla freccia.

3. Inserire il CAM con la scheda CI installata nello slot common interface.

N Inserire completamente il CAM nella direzione indicata dalla freccia in modo che risulti parallelo allo slot.

4. Verificare la visione dell’immagine su un canale a segnale criptato.

CI Menu Ciò permette all’utente di accedere al menu del CAM. Selezionare il CI Menu in base alla scheda PC.

Informazioni sull’applicazione Contiene informazioni sul CAM inserita nello slot CI e le visualizza. Le informazioni sull’applicazione sono relative alla scheda CI. È possibile installare la CAM in qualsiasi momento sia mentre il televisore è acceso sia mentre è spento. N Il modulo CAM non è supportato in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona. Italiano - 25 BN68-02354A-Ita.indb

Blocco canali → Spento / Acceso Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti a loro, annullando il video e azzerando l’audio. N Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre. N Il PIN predefinito di un nuovo apparecchio TV è '0-0-0-0'. E’ possibile modificare il PIN selezionando Cambia PIN nel menu. N E’ possibile bloccare alcuni canali nell’elenco dei canali. (vedere pagina 15). N Blocco canali è disponibile solo in modalità TV.

Blocco Canale Questa funzione consente di immettere un codice PIN di identificazione personale a 4 cifre definito dall’utente per impedire agli utenti non autorizzati, come ad esempio i bambini, di vedere programmi inadatti a loro. N Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre. N Il PIN predefinito di un nuovo apparecchio TV è '0-0-0-0'. E’ possibile modificare il PIN selezionando Immetti PIN nel menu. N Una volta impostata la classificazione dei programmi, verrà visualizzato il simbolo " \ ". N Cons tutto: Premere per sbloccare tutte le classificazioni dei canali TV. Bloc tutto: Premere per bloccare tutte le classificazioni dei canali TV.

Cambia PIN E’ possibile modificare il numero di ID necessario per impostare il TV. N Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre. N Il PIN predefinito di un nuovo apparecchio TV è '0-0-0-0'. N Qualora si sia dimenticato il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito '0-0-0-0' : POWER (Spento), MMUTE, 8, 2, 4, POWER (Acceso). ❑ Generale

Modalità gioco → Spento / Acceso Durante la connessione a una console per videogiochi come PlayStationTM o XboxTM, il gioco sarà più realistico selezionando il relativo menu.

Quando la Modalità gioco è Acceso - La modalità Immagine viene automaticamente impostata su Standard e non può essere modificata. - La modalità Suono viene automaticamente impostata su Personalizza e non può essere modificata. Regolare l’audio mediante l’equalizzatore. - La funzione Reset nel menu Suono è attivata. La funzione Reset inizializza le impostazioni dell’Equalizzatore alle impostazione predefinite in fabbrica. N La Modalità gioco non è disponibile nella normale modalità TV o quando la Modalità gioco è Spento. N Se la qualità dell’immagine è scadente quando al televisore è collegato un dispositivo esterno, verificare se la Modalità gioco è impostata su Acceso. N Visualizzando il menu TV in Modalità gioco si potrebbe verificare un leggero sfarfallio.. N Il simbolo ( ) comparirà sullo schermo, a indicare che la Modalità gioco è attiva con la sorgente selezionata. N Questa funzione supporta solo la funzione giochi. N La Modalità gioco non è disponibile in modalità PC.

Risp. energia Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Durante la visione notturna del televisore, impostare l’opzione della modalità Risp. energia su Alto in modo da ridurre l’affaticamento degli occhi oltre al consumo energetico. Selezionando Immagine off, lo schermo si spegne lasciando attivo solo l’audio. Premere un tasto qualsiasi per uscire dalla modalità Immagine off. N Nel menu Strumenti, la funzione Immagine off non è supportata. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ anche possibile impostare l’opzione energy saving selezionando Strumenti → Risp. energia.

Melodia → Spento / Bassa / Medio / Alto Consente di regolare l’effetto audio associato all’accensione/spegnimento del televisore. N La modalità Melody non funziona - Se il televisore non emette alcun suono significa che è stato premuto il tasto MUTE. - Se il televisore non emette alcun suono significa che è stato premuto il tasto – (Volume). - Se il televisore è stato spento mediante la funzione Timer stand-by. Italiano - 26 BN68-02354A-Ita.indb

03/09/2009 12:24:02 Impostazione dell’orologio ❑ Orologio Plug & Play Impostazione L’impostazione dell’orologio è necessaria per utilizzare le varie funzioni di timer del TV. N L’ora corrente appare ogni qualvolta si preme il tasto INFO. N Se il cavo di alimentazione viene scollegato, è necessario impostare nuovamente l’orologio. Lingua menu : Italiano Ora

Trasmissione Sicurezza Generale Modalità orologio E’ possibile impostare manualmente o automaticamente l’orario corrente.

• Auto: Imposta automaticamente l’orario corrente utilizzando l’orario inviato dalla trasmissione digitale.
• Manuale: Imposta manualmente l’ora corrente. Imposta Ora È possibile impostare manualmente l’ora corrente. N Impostare questa voce una volta impostato Modalità orologio a Manuale. N È possibile impostare il Mese, il Giorno, L’anno, L’ora e i Minuti premendo direttamente i tasti numerici del telecomando. Ora Orologio

R Ritorno Il timer di spegnimento disattiva automaticamente il TV dopo il tempo impostato. N Quando il timer raggiunge lo 0 il televisore passa automaticamente in modalità Standby. N Per annullare la funzione Timer stand-by, selezionare Spento. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ anche possibile impostare il timer di spegnimento selezionando Strumenti → Timer stand-by. ❑ Timer 1 / Timer 2 / Timer 3 Possono essere impostate tre diverse opzioni del Timer.

Orario TV on: Impostare l’ora e i minuti e premere Activate / Inactivate. (per attivare il timer, scegliere Attiva)

Orario TV off: Impostare l’ora e i minuti e premere Activate / Inactivate. (per attivare il timer, scegliere Attiva)

Volume: Selezionare il livello desiderato del volume.

Antenna: E’ possibile selezionare DTV o ATV all’accensione automatica del televisore.

Canale: Selezionare il canale desiderato.

Ripetizione: Selezionare Una volta, Ogni gg, Lun ~ Ven, Lun ~ Sab, Sab ~ Dom, o Manuale. N Quando viene selezionato Manuale, premere il tasto ► per impostare il giorno della settimana. Premere il tasto ENTERE sul giorno desiderato per visualizzare un simbolo c. N E’ prima necessario impostare l’orologio. N È possibile impostare l’ora, i minuti e il canale anche premendo i tasti numerici del telecomando. N Spegnimento in assenza di operazioni Quando il televisore si accende attraverso il timer impostato su On, si spegne automaticamente se per tre ore non viene premuto alcun tasto di controllo. Questa funzione è disponibile solo se il timer è impostato a On e impedisce l’eventuale surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo. Italiano - 27 BN68-02354A-Ita.indb

03/09/2009 12:24:02 Elenco sorgenti / Modifica Nome ❑ Elenco sorgenti Ingressi Questa funzione viene usata per selezionare il TV o un altra sorgente di ingresso come un lettore DVD o un decoder digitale / ricevitore satellitare (Set-Top Box) collegato al televisore. Utilizzare la funzione per selezionare la sorgente di ingresso desiderata. Elenco sorgenti Modifica Nome TV, Est., AV, PC, Com., HDMI1, HDMI2 / DVI, HDMI3. N E’ possibile scegliere solo i dispositivi esterni collegati al televisore. In Elenco sorgenti, gli ingressi collegati verranno evidenziati e ordinati in cima all’elenco. Gli ingressi non collegati verranno ordinati in fondo all’elenco. N Uso dei tasti colorati del telecomando nell’elenco delle sorgenti - Rosso (Refresh): Aggiorna il collegamento ai dispositivi esterni. - TTOOLS (Opzione): Visualizza i menu Modifica Nome e Informazioni. O Premere il tasto SOURCE sul telecomando per visualizzare una sorgente del segnale esterna. La modalità TV può essere selezionata premendo il tasto TV, i tasti numerici (0~9), e il tasto P< / > sul telecomando. ❑ Modifica Nome Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso. VCR / DVD / VCR / DVD / Cable STB / Satellite STB / PVR STB / AV Receiver / Game / Camcorder / PC / DVI PC / DVI / TV / IPTV / Blu-ray / HD DVD / DMA N Quando un PC con una risoluzione di PS42B450 / PS42B451: 640x480@60Hz, PS50B450 / PS50B451: 640x480@60Hz, 1280x720@60Hz è collegato alla porta HDMI IN 2, è necessario impostare la modalità HDMI IN 2 (DVI) a PC in Modifica Nome della modalità Ingressi. Programmi supportati ❑ Auto diagnosi

Test immagine, Test audio, Informazioni sul segnale In caso di problemi di Immagine, Audio o Segnale, eseguire il test. E’ possibile verificare lo stato del problema. N Se non c’è ritorno audio dagli altoparlanti del televisore, prima di eseguire il test verificare che Seleziona altoparlante sia impostato su Altoparlante TV nel menu Suono. N E’ possibile ascoltare la melodia durante il test anche se Seleziona altoparlante è impostato su Altoparlante esterno oppure l’audio è stato disattivato mediante la pressione del tasto M MUTE. N Se il misuratore della potenza del segnale indica che il segnale è debole, regolare fisicamente l’antenna per aumentare il segnale. Continuare a regolare l’antenna fino a trovare la posizione migliore per ricevere il segnale in modo ottimale. ❑ Aggiornamento software Gli aggiornamenti del prodotto, contenenti le nuove funzionalità della televisione digitale, vengono trasmessi periodicamente tramite il normale segnale televisivo. Il prodotto rileva automaticamente questi segnali e visualizza la finestra di aggiornamento del software. E’ possibile avviare da questa finestra l’installazione degli aggiornamenti. Tramite USB Pannello laterale del televisore Inserire un’unità USB contenente l’aggiornamento del firmware nel televisore. Fare attenzione a non disattivare l’alimentazione o rimuovere l’unità USB mentre l’ aggiornamento è in corso. Al termine dell’aggiornamento del firmware, il televisore si spegnerà e riaccenderà automaticamente. Verificare la versione del firmware al termine dell’aggiornamento. Al termine dell’aggiornamento del software, le impostazioni video e audio modificate torneranno alle impostazioni predefinite di fabbrica. Tramite canale Aggiorna il software mediante il segnale trasmesso. Aggiornamento mod Standby Unità USB Per continuare l’aggiornamento software anche quando l’alimentazione principale è attiva, selezionare On premendo il tasto ▲ o ▼ . 45 minuti dopo l’attivazione della modalità Standby, viene effettuato un aggiornamento manuale. Poiché l’alimentazione dell’unità si attiva internamente, lo schermo potrà attivarsi per breve tempo. Questo fenomeno può continuare per più di un’ora, fino al termine dell’aggiornamento software. Software alternativo Sostituire il software attuale con uno alternativo.

❑ Guida alla connessione HD Viene visualizzata una breve introduzione su come ottenere le migliori prestazioni dal vostro nuovo televisore ad alta risoluzione. Sono disponibili vari metodi di connessione per i dispositivi HD ❑ Contattare Samsung E’ possibile ottenere le informazioni riguardanti il prodotto, il Call Center Samsung e il sito web. N E’ possibile passare alla pagina precedente o successiva premendo il tasto ▲ o ▼ . Italiano - 28 BN68-02354A-Ita.indb

03/09/2009 12:24:03 Informazioni su Anynet+ Collegamento dei dispositivi Anynet+ Anynet+ è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung collegati che supportano Anynet+. Il sistema Anynet+può essere usato solo con i dispositivi Samsung dotati della funzione Anynet+. Per controllare se il dispositivo Samsung in uso è dotato di questa funzione, verificare la presenza del logo Anynet+. ❑ Per collegarlo a un TV Dispositivo Anynet+ 1

Collegare il jack [HDMI IN 1], [HDMI IN 2(DVI)] o [HDMI IN 3] del televisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. ❑ Per effettuare il collegamento al sistema Home Theater

Collegare il jack [HDMI IN 1], [HDMI IN 2(DVI)] o [HDMI IN 3] del televisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. Collegare il jack HDMI IN del sistema Home Theater al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. Collegare il cavo ottico tra l’uscita DIGITAL AUDIO OUT (OTTICO) del televisore e l’ingresso Digital Audio dell’Home Theater. Qualora si opti per una connessione di questo genere, la presa Optical permette l’uscita di soli 2 canali audio. In questo modo non sarà possibile sentire l’audio dall’altoparlante frontale sinistro e destro dell’Home Theater e dal subwoofer. Per avere un audio a 5.1 canali, collegare il jack DIGITAL AUDIO OUT (OTTICO) del lettore DVD o del decoder cavo/satellite (es. Anynet Device 1 o 2) direttamente a un amplificatore o all’Home Theater, non al televisore. Collegare solo un Home Theater. E’ possibile collegare un dispositivo Anynet+ tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. Anynet+ si attiva solo quando il relativo dispositivo AV che supporta Anynet+ è acceso o in modalità Standby. Anynet+ supporta fino a 12 dispositivi AV. Da notare che è possibile collegare fino a 3 dispositivi dello stesso tipo. Italiano - 29 BN68-02354A-Ita.indb

03/09/2009 12:24:04 Configurazione di Anynet+ visualizzare il menu Anynet+ selezionando Strumenti → Anynet+ (HDMI-CEC). ❑ Impostazione

Applicazione T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile Anynet+ (HDMI-CEC)

Anynet+ (HDMI-CEC) → Spento / Acceso Per utilizzare la funzione Anynet+, Anynet+ (HDMI-CEC) deve essere impostato su Acceso. N Quando la funzione Anynet+ (HDMI-CEC) è disattivata, sono disattivate anche tutte le funzioni relative a Anynet+. Spegnimento auto→ Spento / Acceso Disattivazione automatica di un dispositivo Anynet+ allo spegnimento del televisore N La sorgente attiva deve essere impostata sul telecomando in modo che il televisore utilizzi la funzione Anynet+. N Se si imposta Spegnimento auto su Sì, i dispositivi esterni collegati al televisore si spengono ogniqualvolta si spegne il televisore. Se un dispositivo esterno è in fase di registrazione, potrebbe non spegnersi automaticamente. Elenco dispositivi mpostazione U Sposta E Conferma R Ritorno Impostazione Anynet+ (HDMI-CEC) Spegnimento auto U Sposta : ON Spento : Yes Acceso E Conferma R Ritorno Scansione e passaggio da un dispositivo Anynet+ all’altro

Premere il tasto TOOLS. Premere il tasto ENTERE per selezionare Anynet+ (HDMI-CEC). Visualizza TV Premere il tasto ▲ o ▼ per selezionare Elenco dispositivi, quindi premere il Elenco dispositivi tasto ENTER Registra DVDR DVDR MENU N Vengono elencati tutti i dispositivi Anynet+ collegati al televisore. Se non DVDR INFO si trova il dispositivo desiderato, premere il tasto rosso per eseguire la Ricevitore Acceso scansione dei dispositivi. Impostazione N Solo all’impostazione di Anynet+ (HDMI-CEC) su On nel menu U Sposta L Conferma R Ritorno Impostazione comparirà il menu Elenco dispositivi Premere il tasto ▲ o ▼ per selezionare un particolare dispositivo, quindi premere il tasto ENTERE . Il dispositivo selezionato viene attivato. Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l’operazione durante il passaggio da un dispositivo all’altro. Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati al televisore. Al termine della scansione, il numero di dispositivi trovati non appare. Sebbene all’accensione del televisore l’apparecchio ricerchi automaticamente tutti i dispositivi collegati, questi non vengono automaticamente visualizzati nell’elenco dei dispositivi collegati. Per ricercare il dispositivo collegato premere il tasto rosso. Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE, non sarà possibile utilizzare la funzione Anynet+. Passare a un dispositivo Anynet+ utilizzando Elenco dispositivi. Continua... Italiano - 30 BN68-02354A-Ita.indb

03/09/2009 12:24:04 ❑ Menu Anynet+ Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore. Menu Anynet+ Visualizza TV Elenco dispositivi Menu (nome_dispositivo) Descrizione La modalità Anynet+ passa alla modalità di trasmissione TV. Visualizza l’elenco dei dispositivi Anynet+. Mostra i menu del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu del disco del registratore DVD. Funzionamento (INFO) Mostra i menu di riproduzione del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu di riproduzione del registratore DVD. Registra: (*registratore) Avvia immediatamente la registrazione mediante il registratore. (Questa funzione è disponibile solo per i dispositivi che supportano la funzione di registrazione.) (*registratore) Prenota Permette la programmazione della registrazione sul registratore. (Questa funzione è disponibile solo Registrazione per i dispositivi che supportano la funzione di programmazione.) Interrompere registrazione: Interrompe la registrazione. (*registratore) Ricevitore L’audio viene emesso attraverso il ricevitore. N Se al sistema è collegato più di un dispositivo di registrazione, questi vengono visualizzati come (*registratore); in caso il dispositivo collegato sia uno solo, verrà rappresentato come (*nome_dispositivo). ❑ Tasti del telecomando disponibili in modalità Anynet+ Tipo di dispositivo Stato operativo Una volta attivato il dispositivo, quando il menu del dispositivo corrispondente appare sullo Dispositivo Anynet+ schermo. Tasti disponibili Tasti numerici ▲/▼/◄/►/Tasti ENTERE Tasti colorati / tasto EXIT Una volta attivato il dispositivo, quando si riproduce un file (Ricerca indietro) / (Riproduci) / (Pausa) Dispositivo con sintonizzatore incorporato Una volta attivato il dispositivo, durante la visione di un programma televisivo Tasto P Dispositivo audio Una volta attivato il ricevitore Tasto = Tasto M MUTE (Ricerca avanti) (Stop) /

N La funzione Anynet+ è utilizzabile solo quando il telecomando è impostato su TV. N Il tasto è attivo solo in fase di registrazione. N Non è possibile gestire i dispositivi Anynet+ utilizzando i pulsanti del televisore. I dispositivi Anynet+ possono essere gestiti solo tramite telecomando. N In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, selezionare nuovamente il dispositivo Anynet+. N Le funzioni Anynet+ non sono attive con prodotti di altre marche. N Le operazioni possono differire a seconda del dispositivo in uso. Registrazione Con un videoregistratore Samsung è possibile registrare un programma televisivo.

1. Premere il tasto TOOLS. Premere il tasto ENTERE per selezionare Anynet+

Visualizza TV Elenco dispositivi (HDMI-CEC). Registra DVDR

2. Premere il tasto ▲ o ▼ per selezionare Registra: (nome_dispositivo), quindi

DVDR MENU premere il tasto ENTERE. La registrazione ha inizio. DVDR INFO N Se sono presenti più dispositivi di registrazione Ricevitore Acceso Impostazione Se sono collegati più dispositivi di registrazione, questi vengono elencati. Premere il tasto ▲ o ▼ per selezionare un particolare dispositivo, quindi U Sposta L Conferma R Ritorno premere il tasto ENTERE . La registrazione ha inizio. N Se il dispositivo di registrazione non è visualizzato Selezionare Elenco dispositivi e premere il tasto rosso per cercare i dispositivi collegati. N E’ possibile registrare il segnale preveniente da una sorgente selezionando Registra: (nome_dispositivo). N Premendo il tasto si eseguirà la registrazione del programma attualmente visualizzato sul televisore. Se si sta guardando l’immagine di un altro dispositivo, vengono registrate le immagini di quel dispositivo. N Prima di registrare, controllare che il jack dell’antenna sia correttamente collegato al dispositivo di registrazione. Per collegare in modo corretto un’antenna a un dispositivo di registrazione, consultare la guida di riferimento del dispositivo di registrazione utilizzato. Italiano - 31 BN68-02354A-Ita.indb

03/09/2009 12:24:05 Ascolto tramite il Ricevitore (Home theater) È possibile ascoltare l’audio tramite un ricevitore anzichè dagli altoparlanti del televisore.

1. Premere il tasto TOOLS. Premere il tasto ENTERE per selezionare Anynet+

(HDMI-CEC). Visualizza TV

2. Premere il tasto ▲ o ▼ per selezionare Ricevitore. Premere il tasto ◄ o ►per

Elenco dispositivi selezionare Acceso o Spento. Registra DVDR DVDR MENU N Se il ricevitore supporta solo l’audio, potrebbe non comparire nell’elenco dei DVDR INFO dispositivi. Acceso N Il ricevitore è operativo solo se è collegato in modo appropriato il jack Optical In del Ricevitore Impostazione ricevitore al jack Optical Out del televisore. U Sposta L Adjust R Ritorno N Quando il ricevitore (home theater) è impostato su On, è possibile udire l’audio proveniente dall’uscita Optical del televisore. Quando il televisore visualizza un segnale DTV (air), invia l’audio a 5.1 canali al ricevitore Home Theater. Se la sorgente è un componente digitale, come per es. un DVD, ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theater. N Nel caso di una interruzione di corrente al televisore quando il menu Ricevitore è impostato su Acceso (per lo scollegamento del cavo o un calo di potenza), la funzione Selezione altoparlante può essere impostata su Altoparlante ester alla riaccensione del televisore (vedere pag. 24). Risoluzione dei problemi con Anynet+ Sintomo Anynet+ non funziona. Soluzione

• Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema Anynet+ può essere utilizzato solo con dispositivi AV che supportano Anynet+.
• Collegare un solo ricevitore (Home Theater).
• Controllare che il cavo di alimentazione di Anynet+ sia correttamente collegato.
• Controllare i collegamenti dei cavi Video/Audio/HDMI 1.3 del dispositivo Anynet+.
• Verificare se Anynet+ (HDMI-CEC) è impostato su On nel menu Impostazione di Anynet+.
• Verificare che il telecomando del televisore sia in modalità TV.
• Verificare che sia Anynet+ la modalità esclusiva del telecomando.
• In particolari condizioni, Anynet+ non funziona. (Ricerca canali, funzionamento WISELINK Pro, Plug & Play, ecc.)
• Quando si collega o si rimuove il cavo HDMI 1.3, eseguire una nuova ricerca dei dispositivi oppure spegnere e riaccendere il televisore.
• Controllare che la funzione Anynet+ del dispositivo Anynet+ sia attivata. Per avviare Anynet+.

• Verificare che il dispositivo Anynet+ sia collegato correttamente al televisore e che Anynet+ (HDMI-CEC) sia impostato su On nel menu Impostazione di Anynet+.
• Premere il tasto TV sul telecomando per passare al controllo del televisore. Premere il tasto TOOLS per visualizzare il menu Anynet+ e selezionare l’opzione desiderata. Per uscire da Anynet+.
• Selezionare View TV nel menu Anynet+.
• Premere il tasto SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet+.
• (Notare che il tasto dei canali funziona solo se non è collegato un dispositivo Anynet+ con sintonizzatore incorporato.) Sullo schermo viene visualizzato • Non è possibile utilizzare il telecomando durante la configurazione di Anynet+ o il passaggio a un’altra modalità di visualizzazione. il messaggio Connecting to
• Utilizzare il telecomando solo al termine dell’impostazione di Anynet+ o del passaggio alla Anynet+ device.... nuova modalità di visualizzazione. Impossibile avviare la riproduzione • Non è possibile utilizzare la funzione di riproduzione mentre è in corso la funzione Plug & Play. sul dispositivo Anynet+. Lo schermo del dispositivo
• Controllare se il dispositivo supporta le funzioni Anynet+. esterno non appare.
• Verificare che il cavo HDMI 1.3 sia collegato correttamente.
• Verificare che Anynet+ (HDMI-CEC) sia impostato su On nel menu Impostazione di Anynet+.
• Cercare nuovamente altri dispositivi Anynet+.
• E’ possibile collegare un dispositivo Anynet+ utilizzando solo un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+.
• In caso di chiusura anomala, a causa di uno scollegamento del cavo HDMI, del cavo di alimentazione oppure di una interruzione di corrente, ripetere la ricerca del dispositivo. Il programma TV non può essere • Verificare se il jack dell’antenna sul dispositivo di registrazione è correttamente collegato. registrato. L’audio del televisore non viene • Collegare il televisore e il ricevitore mediante il cavo ottico. riprodotto attraverso il ricevitore. Italiano - 32 BN68-02354A-Ita.indb

03/09/2009 12:24:05 Consigli per l’uso Funzione Teletext La maggior parte delle emittenti televisive fornisce servizi informativi tramite il servizio Teletext. La pagina dell’indice del servizio Teletext contiene informazioni sull’uso del servizio. Inoltre, è possibile selezionare varie opzioni tramite i tasti del telecomando. N Per ricevere correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, alcune informazioni potrebbero essere perse o alcune pagine potrebbero non essere visualizzate correttamente. 1 : (esci) Esce dal servizio Teletext 2 6 (indice) Premere questo tasto in qualsiasi momento per visualizzare la pagina dell’indice. 3 5 (scopri) Consente di visualizzare il testo nascosto (risposte a quiz, ad esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto.

4 4 (formato) Premere questo tasto per raddoppiare le dimensioni dei caratteri nella metà superiore dello schermo. Premere di nuovo il tasto per ingrandire i caratteri nella metà inferiore dello schermo. Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto.

5 8 (memorizza) Utilizzato per memorizzare le pagine del servizio Teletext. 6 / (teletext attivo/mix) Premere questo tasto per attivare la modalità Teletext dopo avere selezionato un canale che fornisce questo tipo di servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente.

7 1 (pagina secondaria) Visualizza la pagina secondaria disponibile. 8 2 (pagina su) Consente di visualizzare la pagina Teletext successiva. 9 3 (pagina giù) Consente di visualizzare la pagina Teletext precedente. 0 0 (modalità) Premere questo tasto per selezionare la modalità Teletext (LIST/FLOF). Premendo questo tasto nella modalità LIST, si attiva la modalità di memorizzazione dell’elenco. In questa modalità è possibile memorizzare la pagina Teletext all’interno di un elenco utilizzando il tasto 8 (memorizza).

! 9 (mantieni) Consente di mantenere visualizzata una pagina, se la pagina è collegata a più pagine secondarie che scorrono automaticamente. Premerlo nuovamente per riprendere la visualizzazione. @ 7 (annulla) Utilizzato per visualizzare le stazioni emittenti durante la ricerca di una pagina. # Tasti colorati (rosso/verde/giallo/blu) Se una emittente usa il sistema FASTEXT, i vari argomenti trattati in una pagina Teletext vengono codificati in base ai colori e possono essere selezionati premendo i relativi tasti colorati. Premere il tasto il cui colore corrisponde a quello dell’argomento desiderato. La pagina viene visualizzata con altre informazioni colorate che possono essere selezionate allo stesso modo. Per visualizzare la pagina successiva o precedente, premere il tasto colorato corrispondente. N E’ possibile cambiare le pagine teletext premendo i tasti numerici sul telecomando. Continua... Italiano - 33 BN68-02354A-Ita.indb

03/09/2009 12:24:05 Le pagine teletext sono organizzate in base a sei categorie: Parte Contenuti

Numero della pagina selezionata. Identità della stazione emittente. Numero della pagina corrente o stato della ricerca. Data e ora Testo. Informazioni sullo stato. Informazioni FASTEXT. N Le informazioni del servizio Teletext sono spesso suddivise su più pagine visualizzate in sequenza alle quali è possibile accedere come segue: - Digitando il numero di pagina - Selezionando un titolo in un elenco - Selezionando un’intestazione colorata (sistema FASTEXT) O Premere il tasto TV per uscire dal servizio Teletext. Specifiche del kit di supporto a parete (VESA) Installare il supporto su una parete solida perpendicolare al pavimento. Se il supporto deve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona. Una installazione a soffitto o su pareti inclinate può provocare la caduta dell’unità e lesioni personali. Famiglia di prodotti LCD-TV PDP-TV poll. Spec. VESA (A * B) 19" ~22" 100 * 100 23"~29" 200 * 100 30"~40" 200 * 200 46"~55" 400 * 400 57"~70" 800 * 400 80" ~ 1400 * 800 42"~ 50" 400 * 400 58"~ 63" 600 * 400 70" ~ 800 * 400 80" ~ 1400 * 800 Vite standard Quantità

N Sono disponibili kit di montaggio a parete per tutte le dimensioni standard, come mostra la tabella precedente. N Insieme al kit di montaggio a parete vengono forniti anche un manuale di istruzioni e tutti i componenti necessari per l’assemblaggio. N Non utilizzare viti più lunghe rispetto alle dimensioni standard, in quanto potrebbero danneggiare l’interno del televisore. N Per installazioni a parete con viti non conformi agli standard VESA, la lunghezza delle viti può variare a seconda delle relative specifiche. N Non utilizzare viti non conformi agli standard VESA. Non serrare eccessivamente le viti, in quanto potrebbero danneggiare il prodotto o causarne la caduta con conseguente rischio di infortuni. Samsung declina ogni responsabilità per questo tipo di incidenti. N Samsung declina ogni responsabilità in caso di danni al prodotto o infortuni dovuti a un’installazione non conforme agli standard VESA o alle specifiche indicate oppure alla mancata osservanza delle istruzioni di installazione del prodotto. N I modelli a 57” e a 63” non sono conformi alle specifiche VESA. Di conseguenza, con questo modello è necessario utilizzare un kit di montaggio a parete apposito. N Non superare i 15° di inclinazione quando si monta questo televisore.    Non installare il Supporto a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche. Italiano - 34 BN68-02354A-Ita.indb

03/09/2009 12:24:05 Preparazione prima dell’installazione del supporto a parete Caso A. Installazione di un supporto a parete SAMSUNG Caso B. Installazione di un supporto a parete di un’altra marca

Installare il supporto a parete con un valore di coppia di 15kgf·cm o inferiore. Applicando un valore di coppia diverso da quello indicato i componenti possono subire danni. 2. Il kit degli accessori contiene un anello di sostegno [②] per l’installazione di supporti a parete di altre marche su televisori Samsung. (Caso B) N Avvitare a fondo nel foro [①] durante l’installazione della staffa alla parete.

Fissaggio del televisore alla parete Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue.

Parete Parete ❑ Per evitare una eventuale caduta del televisore

Avvitare saldamente i ganci alla parete. Verificare che le viti di fissaggio siano ben serrate. N A seconda del tipo di parete, potrebbe essere necessario utilizzare anche un fisher. N Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è necessario acquistare tali materiali separatamente.

Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci e quindi avvitarle nuovamente al televisore. N Le viti potrebbero non essere fornite insieme al prodotto.

Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo resistente, quindi legarlo strettamente. N Installare il televisore il più possibile vicino alla parete in modo che non possa cadere all’indietro. N Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli fissati al televisore. N Slegare il cavo prima di spostare il televisore.

Accertarsi che tutte le connessioni siano adeguatamente fissate. Controllare periodicamente le connessioni per verificarne l’eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato. Italiano - 35 BN68-02354A-Ita.indb

03/09/2009 12:24:06 Messa in sicurezza della posizione di installazione Mantenere le distanze necessarie tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un’adeguata ventilazione. La mancata osservanza di tale precauzione può comportare un pericolo d’incendio o un malfunzionamento a causa del surriscaldamento del prodotto. Installare il prodotto mantenendo le distanze indicate in figura. N Quando si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo le parti fornite da Samsung Electronics. - L’uso di parti di altre marche può causare un malfunzionamento o lesioni provocate da una eventuale caduta del prodotto. - L’uso di parti di altre marche può comportare un malfunzionamento o un pericolo di incendio per il surriscaldamento del prodotto a causa di una ventilazione inadeguata. N L’aspetto del prodotto può variare a seconda del modello.

Durante l’installazione del prodotto con un piedistallo 10 cm 10 cm 10 cm

03/09/2009 12:24:06 Risoluzione dei problemi In caso di domande sul funzionamento del televisore, consultare per prima cosa l'elenco sottostante. Se nessuno dei consigli sottoriportati si dimostra utile per risolvere il problema, visitare il sito ‘www.samsung.com’, quindi fare clic sulla voce Support (Assistenza), oppure chiamare il numero del Call Center riportato in ultima pagina. N L'aggiornamento del firmware potrebbe essere la prima soluzione possibile. Problema Possibile soluzione Qualità dell'immagine Per prima cosa, eseguire il Test immagine per confermare che il televisore sia in grado di visualizzare correttamente l'immagine di prova.

• Selezionare MENU → Supporto → Auto diagnosi → Test Immagine Se l'immagine di prova viene visualizzata correttamente, la scarsa qualità dell'immagine potrebbe essere causata dalla sorgente o dal segnale. La qualità dell'immagine non sembra all'altezza di quella vista in negozio.

• Se si dispone di un ricevitore via cavo analogico/Set top box, eseguire l'aggiornamento all'STB. Utilizzare cavi HDMI o Component per ottenere una qualità dell'immagine HD.
• Abbonato servizi cavo/satellite : Provare le stazioni HD (High Definition) disponibili attraverso la griglia dei programmi (channel line up).
• Connessione antenna Antenna : Provare le stazioni HD dopo avere eseguito il programma automatico. N Molti canali HD trasmettono contenuti SD (Standard Definition) aggiornati.
• Impostare la risoluzione di uscita video del ricevitore via cavo/Set top box su 1080i o 720p. L'immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel.

• La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d'azione.
• Un segnale debole o di scarsa qualità può causare la distorsione dell'immagine. Questo non è un problema del televisore. Con una connessione Component il colore risulta incongruo o mancante.

• Verificare che i cavi Component siano connessi ai rispettivi jack. Connessioni allentate o non corrette possono causare problemi di colore o una schermata vuota. Colore o luminosità delle immagini scadente.

• Regolare le opzioni Immagine nel menu TV (Modalità Immagine , Colore, Luminosità, Nitidezza).
• Regolare l'opzione Risp. energia nel menu Impostazione.
• Provare a reimpostare l'immagine visualizzandola con le impostazioni predefinite. (Selezionare MENU → Immagine → Reset immagine). E' visibile una linea punteggiata sul bordo dello schermo.

• Se la dimensione dell'immagine è impostata su Adatta allo schermo, modificarla selezionando 16:9.
• Cambiare la risoluzione del ricevitore via cavo/Set top box. L'immagine risulta in bianco e nero solo in caso di ingresso AV (Composite).

• Collegare un cavo video (giallo) al jack verde dell'ingresso component 1 del televisore. Quando si cambiano i canali, l'immagine risulta ferma, distorta o in ritardo.

• Se il prodotto è connesso a un ricevitore via cavo, reimpostare il ricevitore. (Riconnettere il cavo CA e attendere fino al riavvio del ricevitore. L'operazione potrebbe richiedere fino a 20 minuti di tempo)
• Impostare la risoluzione di uscita del ricevitore via cavo su 1080i o 720p. Qualità audio Per prima cosa, eseguire il Test audio per confermare che l'impianto audio del televisore funzioni in modo appropriato.
• Selezionare MENU → Supporto → Auto diagnosi → Test audio Se l'audio è OK, il problema potrebbe essere causato dalla sorgente o dal segnale. L'audio non viene riprodotto oppure il livello del volume risulta troppo basso anche se impostato al valore massimo. L'immagine è buona ma senza audio.

• Verificare il volume del dispositivo (ricevitore via cavo/satellitare, lettore DVD, Blu-ray, ecc) collegato al televisore. Quindi, regolare il volume del televisore di conseguenza.
• Impostare l'opzione Seleziona altoparlante su Altoparlante TV nel menu Suono.
• Verificare che i cavi audio provenienti dal dispositivo esterno siano connessi ai rispettivi jack di ingresso audio sul televisore.
• Verificare l'opzione di uscita audio del dispositivo connesso. Per es.) Potrebbe essere necessario cambiare l'opzione del ricevitore via cavo in HDMI in caso di collegamento HDMI al TV.

• Se si usa un cavo DVI-HDMI, è necessario utilizzare un cavo audio separato.
• Disattivare la funzione SRS se è stato impostato il volume oltre il valore 30.
• Scollegare lo spinotto dal jack della cuffia (se disponibile sul televisore). Rumore proveniente dall'altoparlante.

• Verificare le connessioni dei cavi. Verificare che i cavi video non siano connessi a un ingresso audio.
• Per le connessioni Antenna/Cavo, verificare l'intensità del segnale. Un segnale basso può causare la distorsione dell'audio. Fortsetter ... Italiano - 37 BN68-02354A-Ita.indb

03/09/2009 12:24:06 Problema Possibile soluzione Nessuna immagine, video spento Il televisore non si accende.

• Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso.
• Accertarsi che la presa a muro sia funzionante.
• Premere il tasto Power sul televisore per verificare che il telecomando funzioni correttamente. Se il televisore si accende, il problema potrebbe essere causato dal telecomando. Per risolvere il problema causato dal telecomando, consultare il paragrafo sottostante ‘Il telecomando non funziona’. Il televisore si spegne automaticamente.

• Verificare che l'opzione Timer stand-by sia impostata su On nel menu Impostazione.
• Se il televisore è collegato al PC, verificare le impostazioni di alimentazione del PC.
• Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso.
• Se il televisore non riceve segnale per circa 10 ~ 15 minuti con una connessione Antenna/Cavo, il televisore si spegne. Nessuna immagine/Video.

• Verificare le connessioni dei cavi. (scollegare e ricollegare tutti i cavi del televisore e dei dispositivi esterni)
• Impostare l'uscita video del dispositivo esterno (ricevitore via cavo/STB, lettore DVD, Blu-ray, ecc) in modo che le connessioni corrispondano all'ingresso del televisore. Per esempio, uscita del dispositivo esterno: HDMI, ingresso TV: HDMI.
• Verificare che il dispositivo collegato sia acceso.
• Selezionare la corretta sorgente del televisore premendo il tasto SOURCE sul telecomando TV.
• Riavviare il dispositivo dopo aver scollegato e ricollegato la spina di alimentazione. Connessione RF (Cavo/Antenna) Impossibile ricevere tutti i canali.

• Verificare che il cavo Antenna sia correttamente collegato.
• Provare a impostare Plug & Play per aggiungere i canali disponibili all'elenco canali. Selezionare MENU → Impostazione → Plug & Play e attendere che tutti i canali disponibili vengano memorizzati.
• Verificare che l'antenna sia posizionata correttamente. L'immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel.

• La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d'azione.
• Un segnale basso può causare la distorsione dell'immagine. Questo non è un problema del televisore. Connessione PC Messaggio ‘Modo non supportato’.

• Impostare la risoluzione di uscita e la frequenza del PC in modo che corrispondano alle risoluzioni supportate dal televisore. Nell'elenco sorgenti, il PC è sempre evidenziato anche se non è connesso.

• E' normale; nell'elenco sorgenti, il PC risulta sempre evidenziato anche quando non è collegato. La riproduzione del video è corretta ma manca l'audio con una connessione HDMI.

• Verificare l'impostazione di uscita audio sul PC. Altri L'immagine non viene riprodotta a pieno schermo. Il telecomando non funziona.

• Quando si guardano contenuti SD (4:3) aggiornati per la trasmissione su canali HD, appaiono barre nere su ogni lato dello schermo.
• Quando vengono trasmessi film con un rapporto d'immagine diverso da quello del televisore, appaiono barre nere sui lati superiore e inferiore dello schermo.
• Regolare la dimensione dell'immagine sul dispositivo esterno o sul televisore per visualizzare l'immagine a pieno schermo.
• Sostituire le batterie del telecomando rispettando la polarità (+ -).
• Pulire la finestra di trasmissione posizionata in cima al telecomando.
• Puntare il telecomando direttamente verso il televisore a una distanza di 1,5~2 metri. Italiano - 38 BN68-02354A-Ita.indb

Fortsetter ... 03/09/2009 12:24:07 Problema Possibile soluzione Il televisore al plasma emette un rumore fastidioso.

• Tipicamente, i televisori al plasma emettono un leggero ronzio. Ciò è normale. Questo rumore è causato dalle cariche elettriche utilizzate per creare le immagini sullo schermo.
• Tuttavia, se il ronzio è intenso, è possibile che sia stata impostata una luminosità dello schermo troppo elevata. Impostare un livello di luminosità inferiore.
• E’ inoltre possibile avvertire un ronzio intenso anche quando il pannello posteriore del televisore al plasma si trova troppo vicino alla parete o a un’altra superficie solida. Provare inoltre a posizionare diversamente i cavi di collegamento.
• Una installazione impropria del sistema di montaggio a parete può creare un rumore eccessivo. Ritenzione dell’immagine (bruciatura dello schermo).

• Per ridurre il rischio di incorrere nella bruciatura dello schermo, questa unità è dotata di una speciale tecnologia. La tecnologia di spostamento dei pixel permette di impostare lo spostamento delle immagini verso l’alto e verso il basso (in linea verticale) e lateralmente (punti orizzontali). Impossibile controllare il volume o le funzioni di accensione/spegnimento del televisore con il telecomando del ricevitore via cavo/STB.

• Programmare il telecomando del ricevitore via cavo/Set topbox in modo che possa controllare le funzioni del televisore. Consultare il manuale dell'utente del ricevitore via cavo/satellitare per il codice TV SAMSUNG. Messaggio ‘Modo non supportato’.

• Verificare la risoluzione del televisore supportata e regolare di conseguenza la risoluzione di uscita del dispositivo esterno. Consultare la sezione di questo manuale relativa all'impostazione della risoluzione. Il televisore emana odore di plastica.

• Ciò è normale, tuttavia l'odore svanirà nel corso del tempo. L'opzione Potenza del segnale del televisore non è disponibile nel menu Test di autodiagnosi.

• Questa funzione è disponibile solo con canali digitali e connessione antenna (RF/Coax). Il televisore è inclinato verso destra o sinistra.

• Rimuovere il piedistallo dal televisore quindi rimontarlo. Impossibile montare il piedistallo.

• Verificare che il televisore sia posizionato su una superficie piana. Se non si riesce a rimuovere le viti dal televisore, utilizzare un cacciavite con punta magnetica. Il menu Canale è in colore grigio (non disponibile).

• Il menu Canale è disponibile solo se è selezionata la sorgente del televisore. Le impostazioni andranno perse dopo 30 minuti o a ogni spegnimento del televisore.

• Se il televisore è in modalità Demo Negozio, ogni 30 minuti verranno azzerate le impostazioni audio e immagine. Commutare la modalità Demo Negozio in Uso dom. secondo la procedura Plug & Play. Premere il tasto SOURCE per selezionare la modalità TV , quindi selezionare MENU → Impostazione → Plug & Play → ENTER Perdita intermittente di segnale audio o video.

• Verificare le connessioni e ricollegare i cavi.
• Questo problema potrebbe essere causato dall'uso di cavi troppo grossi o rigidi. Verificare che i cavi siano sufficientemente flessibili da consentire un uso prolungato nel tempo. In caso di montaggio a parete, si consiglia di utilizzare cavi con connettori da 90°. Guardando da vicino il bordo della cornice dello schermo del televisore è possibile notare delle piccole particelle.

• Ciò non costituisce un difetto ma fa parte del design del prodotto. Il menu PIP non è disponibile.

• La funzione PIP è disponibile solo quando il segnale proviene da una sorgente HDMI, PC o component. ‘Segnale criptato’ o ‘Segnale debole o assente’ con la scheda (CI/CI+) CAM

• Verificare che nel modulo CAM la SCHEDA CI (CI+) sia installata nell'alloggiamento common interface.
• Ciò è normale, il televisore è dotato della funzione OTA (Over The Air) che permette di aggiornare il firmware scaricato durante la visione del televisore. Immagini/audio ricorrenti.

• Verificare e modificare il segnale/la sorgente. N Alcune delle immagini e funzioni sopra riportate sono disponibili solo per determinati modelli. Italiano - 39 BN68-02354A-Ita.indb

03/09/2009 12:24:07 Specifiche Le descrizioni e le caratteristiche riportate in questo manuale sono fornite unicamente a scopo informativo e sono soggette a modifiche senza preavviso. Nome modello Dimensione schermo (Diagonale) Risoluzione PC (Ottimale) Uscita Audio PS42B450 / PS42B451 PS50B450 / PS50B451 42 pollici 50 pollici 1024 x 768 @ 60 Hz 1360 x 768 @ 60 Hz 10 W x 2 10 W x 2 Dimensioni (LxPxA) Corpo 1056 x 660 x 74 mm 1221 x749 x 74 mm Con piedistallo 1056 x 721 x 316 mm 1221 x 810 x 316 mm Corpo 24 kg 31 kg Con piedistallo 28 kg 35 kg Peso Caratteristiche ambientali Temperatura di esercizio 50 °F to 104 °F (10 °C to 40 °C) Umidità di esercizio 10% to 80%, senza condensa Temperatura di stoccaggio -4 °F to 113 °F (-20 °C to 45 °C) Umidità di stoccaggio 5% to 95%, senza condensa N Questo prodotto è un’apparecchiatura digitale di Classe B. N Design e specifiche sono soggetti a modifiche senza preavviso. N Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta al prodotto. Italiano - 40 BN68-02354A-Ita.indb
