MANUAL DE UTILIZADOR PS50B450B1W SAMSUNG

:Página siguiente del teletexto :Página anterior del teletexto

03/09/2009 15:38:48 Instruções para o utilizador Retenção de imagem no ecrã Não visualize uma imagem fixa (como, por exemplo, um videojogo ou se ligar um PC a este plasma) no ecrã de plasma durante mais de 2 horas porque pode provocar a retenção de imagem no ecrã. Esta retenção de imagem também é conhecida como queimadura de ecrã. Para evitar a retenção de imagem, diminua o grau de brilho e de contraste do ecrã quando visualizar uma imagem fixa. Calor na parte superior do televisor plasma A parte superior do produto pode ficar quente, se o utilizar durante muito tempo, pois o calor dissipa-se a partir do painel, através das aberturas de ventilação que estão em cima. Esta situação é considerada normal e não indica que exista qualquer avaria ou defeito n o produto. No entanto, deve evitar que as crianças toquem na parte superior do produto. O televisor produz um estalido. Os estalidos podem ocorrer quando o produto se contrair ou expandir devido a mudanças ambientais no espaço circundante, como a nível de temperatura ou humidade. Isto é normal e não representa um defeito no aparelho. Defeitos nas células O plasma utiliza um painel constituído por 2.360.000 (nível HD) a 6.221.000 (nível FHD) pixels que necessitam de uma tecnologia sofisticada para serem reproduzidos. No entanto, podem existir alguns pixels claros ou escuros no ecrã. Estes pixels não afectam o desempenho do produto. Evite utilizar o televisor com temperaturas inferiores a 5°C(41°F). Uma imagem fixa durante um longo período de tempo pode danificar permanentemente o ecrã de plasma. Se utilizar o televisor plasma em formato 4:3 durante um longo período de tempo, pode deixar vestígios de margens à esquerda, à direita e no centro do ecrã, causadas pela diferença da emissão de luz no ecrã. Se reproduzir um DVD ou um videojogo, pode causar efeitos semelhantes no ecrã. Os danos causados pelo efeito acima mencionado não estão cobertos pela garantia. Imagem residual no ecrã A visualização prolongada de imagens fixas de videojogos ou de um PC pode produzir imagens residuais parciais. Para evitar este efeito, reduza o ‘brilho’ e o ‘contraste’ quando visualizar imagens fixas. Garantia - A garantia não cobre quaisquer danos provocados pela retenção de imagem. - A queimadura não está coberta pela garantia. Instalação Contacte um centro de assistência autorizado quando instalar o aparelho num local sujeito a poeiras excessivas, temperaturas elevadas ou reduzidas, elevados índices de humidade, substâncias químicas, bem como em locais onde o produto seja utilizado continuamente como num aeroporto, estação de comboios, etc. Se não o fizer, pode danificar seriamente o aparelho. Aviso sobre a TV digital

As funcionalidades relacionadas com a TV digital (DVB) estão apenas disponíveis em países/regiões onde sinais terrestres digitais DVB-T (MPEG2 e MPEG4 AVC) são transmitidos ou onde tenha acesso a um serviço de televisão por cabo DVB-C (MPEG2 e MPEG4 AAC) compatível. Verifique com o revendedor local a possibilidade de receber sinais DVB-T ou DVB-C.

2. DVB-T é o consórcio padrão europeu para a transmissão de emissão de televisão digital terrestre enquanto o DVB-C

é o de transmissão de emissão de televisão digital por cabo. Contudo, algumas funcionalidades distintas, como o EPG [Electric Program Guide (Guia de Programação Electrónico)], VOD [Video on Demand (Vídeo a pedido)], etc. não estão incluídas nestas especificações. Deste modo, de momento não são suportadas.

3. Embora o televisor esteja de acordo com as normas DVB-T e DVB-C [Agosto de 2008], a compatibilidade

com as futuras transmissões digitais terrestres DVB-T e por cabo digital DVB-C não são garantidas.

4. Alguns fornecedores de TV por cabo podem cobrar uma taxa adicional para este tipo de serviço e podem também

requerer um acordo com os termos e condições do respectivo estabelecimento.

5. Algumas funções da TV digital podem não estar disponíveis em alguns países ou regiões e o DVB-C pode não

funcionar correctamente com todos os fornecedores.

6. Para mais informações, contacte o centro local de apoio ao cliente da SAMSUNG.

Contacte SAMSUNG GLOBAL Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a nossa linha de apoio a clientes Samsung. (Consulte a contracapa para obter mais informações.) © 2009 Samsung Electronics Co., Ltd. All rights reserved. Português - 1_BN68-02354A-Por.indd

2009-10-23 16:01:37 Índice Descrição das funções Ligar e preparar o televisor

• Ligar dispositivos Anynet+ p. 29
• Configurar o Anynet+ p. 30
• Procurar por e alternar entre Dispositivos Anynet+ p. 30
• Gravação p. 31
• Ouvir através de um Receptor (Home theater) p. 32
• Resolução de problemas para o Anynet+ p. 32
• Recomendações de utilização Controlo de canais ■ Funcionalidade de teletexto p. 33
• ■ Especificações do kit de montagem na parede (VESA) p. 34
• ■ Preparação antes da instalação da Montagem na Parede na parede p. 35
• ■ Fixar o televisor à parede p. 35
• ■ Manter um espaço de instalação seguro p. 36
• ■ Resolução de problemas p. 37
• ■ Características Técnicas p. 40
• ■ Memorizar Canais p. 12
• ■ Gerir canais Controlo de imagem p. 15

Nota Tecla rápida Botão TOOL Português - 3 BN68-02354A-Por.indb

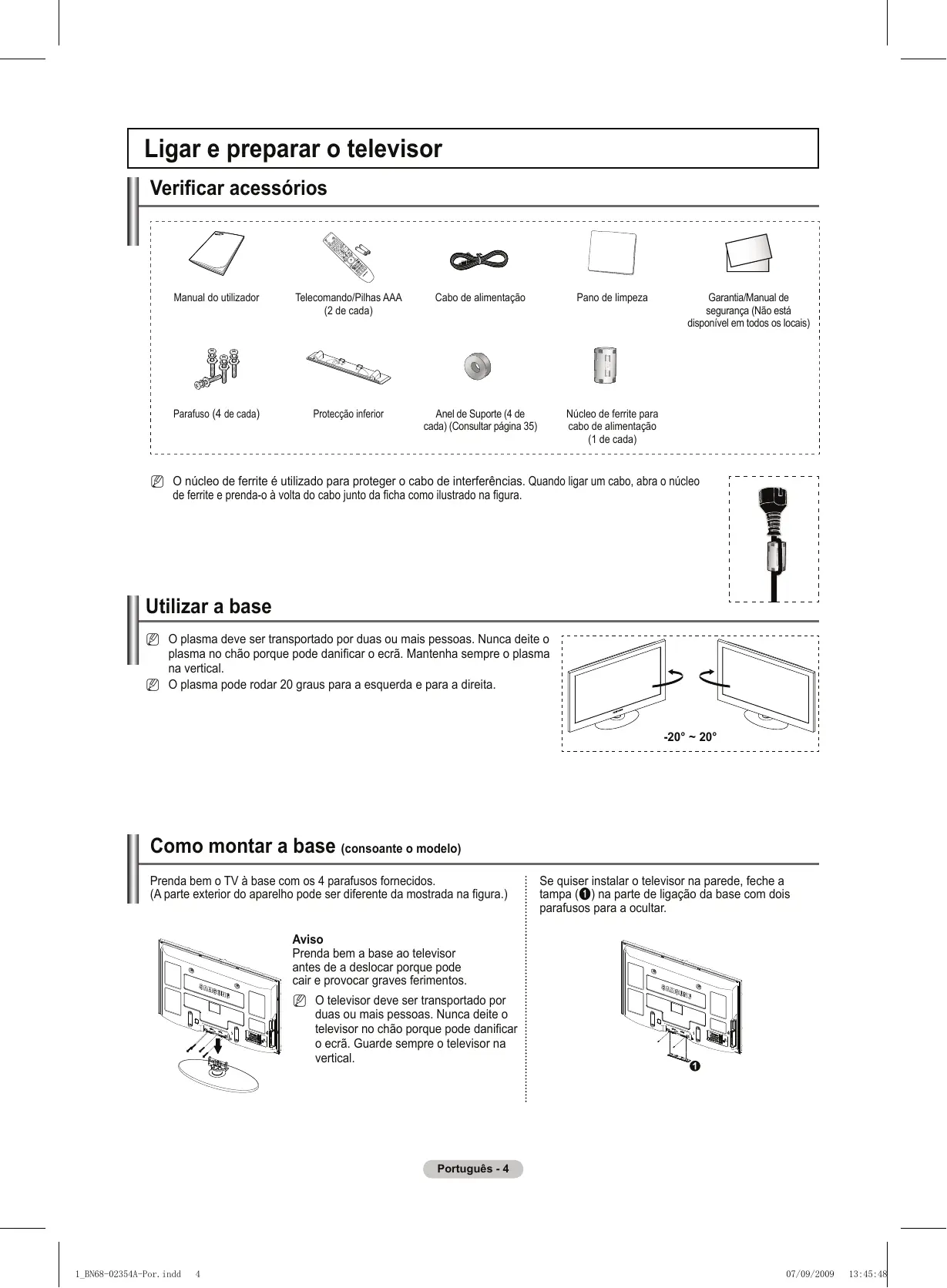

03/09/2009 15:37:33 Ligar e preparar o televisor Verificar acessórios Manual do utilizador Telecomando/Pilhas AAA (2 de cada) Cabo de alimentação Pano de limpeza Parafuso (4 de cada) Protecção inferior Anel de Suporte (4 de cada) (Consultar página 35) Núcleo de ferrite para cabo de alimentação (1 de cada) Garantia/Manual de segurança (Não está disponível em todos os locais) N O núcleo de ferrite é utilizado para proteger o cabo de interferências. Quando ligar um cabo, abra o núcleo de ferrite e prenda-o à volta do cabo junto da ficha como ilustrado na figura. Utilizar a base N O plasma deve ser transportado por duas ou mais pessoas. Nunca deite o plasma no chão porque pode danificar o ecrã. Mantenha sempre o plasma na vertical. N O plasma pode rodar 20 graus para a esquerda e para a direita. -20° ~ 20° Como montar a base (consoante o modelo) Prenda bem o TV à base com os 4 parafusos fornecidos. (A parte exterior do aparelho pode ser diferente da mostrada na figura.) Se quiser instalar o televisor na parede, feche a tampa (1) na parte de ligação da base com dois parafusos para a ocultar. Aviso Prenda bem a base ao televisor antes de a deslocar porque pode cair e provocar graves ferimentos. N O televisor deve ser transportado por duas ou mais pessoas. Nunca deite o televisor no chão porque pode danificar o ecrã. Guarde sempre o televisor na vertical. Português - 1_BN68-02354A-Por.indd

07/09/2009 13:45:48 Utilizar o painel de controlo Botões do painel frontal N A cor e a forma do produto podem variar consoante o modelo. 1 SOURCE Alterna entre todas as fontes de entrada disponíveis (TV, Ext. AV, PC, Componente, HDMI1, HDMI2/DVI, HDMI3).

N No menu no ecrã, utilize este botão tal como utiliza o botão ENTERE no telecomando. 2 MENU Carregue neste botão para ver o menu das funções do televisor no ecrã.

Carregue neste botão para mudar de canal. No menu no ecrã, utilize os botões botões ▲ e ▼ do telecomando. tal como utiliza os 5 Indicador de corrente Pisca e apaga-se quando o televisor está ligado; acende-se quando está no modo de suspensão.

3 + Carregue nestes botões para aumentar ou diminuir o volume. No menu no ecrã, utilize os botões + − tal como utiliza os botões ◄ e ► do telecomando. Toque em cada botão para os utilizar. POWER Carregue para ligar/desligar o televisor. 7 Sensor do telecomando Aponte o telecomando para este ponto no televisor. 8 Altifalante Português - BN68-02354A-Por.indb

03/09/2009 15:37:46 Ver o painel de ligação Painel posterior

ou 0 Rede de televisão por cabo

N A cor e a forma do produto podem variar consoante o modelo. N Sempre que ligar um sistema de áudio ou de vídeo ao aparelho, certifique-se de que todos os elementos estão desligados. N Quando ligar um dispositivo externo, faça a correspondência de cores entre o terminal e o respectivo cabo. 1 SERVICE 1, 2 Conector para assistência técnica 2 POWER IN Ligue o cabo de alimentação fornecido. 3 COMPONENT IN Entradas de áudio (AUDIO L/R) e de vídeo (Y/PB/PR) para Componente. 9 HDMI IN 1,2(DVI) Uma ligação HDMI a HDMI não precisa de ligação áudio adicional. − Quando utilizar uma ligação de cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 2 (DVI). N O que é HDMI? − Alto Definition Multimedia interface permite a transmissão de dados de vídeo digital de alta definição e de som digital multi-canais. − O terminal HDMI/DVI suporta uma ligação DVI a um dispositivo alargado, com o cabo adequado (não fornecido). A diferença entre HDMI e DVI é que o dispositivo HDMI é mais pequeno, tem a função de codificação HDCP (Alto Bandwidth Digital Copy Protection) instalada e suporta som digital multicanais. 4 PC IN(PC) / (AUDIO) Ligue à tomada de saída de áudio e vídeo no PC. 5 EXT (RGB) Entradas ou saídas para dispositivos externos, tais como videogravadores, consolas de jogos ou leitores de DVD. Especificação de entradas/saídas Conector EXT Entrada Vídeo Áudio (L/R) RGB

Saída Vídeo + Áudio (L/R) Só está disponível a saída TV ou DTV. 6 DIGITAL AUDIO OUT (OPTICAL) Faça a ligação a um componente de áudio digital.

Ligar ao Emissor de IV 3D 8 AUDIO OUT (AUDIO R/L) Ligue sinais de áudio RCA entre o televisor e uma fonte externa como, por exemplo, um equipamento de áudio. HDMI/DVI 50Hz HDMI/DVI 60Hz Componente 480i

Português - BN68-02354A-Por.indb

N A cor e a forma do produto podem variar consoante o modelo. 1 Ranhura COMMON INTERFACE Introduza o CI (Common Interface) card na ranhura. (consulte a página 26) − Se não introduzir o CI CARD em determinados canais, Sinal codificado aparece no ecrã. − As informações de associação incluindo um número de telefone, ID do CI CARD, ID do anfitrião e outras informações aparecem cerca de 2 a 3 minutos depois. Se aparecer uma mensagem de erro, contacte o seu fornecedor de serviços. − Assim que terminar a configuração das informações sobre os canais, aparece a mensagem indicando que a lista de canais já está actualizada. N Introduza o Cartão-CI na direcção indicada N O CAM não é suportado em determinados países e regiões; peça informações ao revendedor autorizado. 2 HDMI IN 3 Ligue à tomada HDMI de um dispositivo com saída HDMI. 3 AV IN (VIDEO, AUDIO L/R) Entradas de vídeo e áudio para dispositivos externos como, por exemplo, uma câmara de vídeo ou um videogravador. Português - BN68-02354A-Por.indb

03/09/2009 15:37:59 Telecomando Pode utilizar o telecomando até aproximadamente 7 metros de distância do televisor. N O funcionamento do telecomando pode ser afectado por luzes fortes. 1 Botão POWER (liga e desliga o Televisor) 2 Selecciona o modo de televisor de forma directa 3 Botões numéricos para acesso directo aos canais 4 Mostra a lista de canais favoritos. 5 Desligar o som temporariamente Aumento do volume

Diminuição do volume 7 Selecção de fontes disponíveis 8 Utilize este botão para ver informações sobre o programa que está a ser transmitido 9 Utilize este botão para seleccionar rapidamente funções frequentemente utilizadas. 0 Controlar o cursor no menu ! Utilize este botão para ver as listas de canais no ecrã. @ Utilize estes botões nos modos Lista Canais, etc. Funções de Teletexto 2 Sair do ecrã de teletexto (consoante o modelo) 7 Selecção do modo de teletexto (LIST/FLOF) 8 Mostrar teletexto 9 Tamanho do teletexto ! Memorizar teletexto @ Selecção de tópicos Fastext # Apresentação do teletexto/combinar informações de teletexto com a transmissão normal ^ Página secundária do teletexto & P

:Página seguinte do teletexto :Página anterior do teletexto

• Índice do teletexto ) Modo de espera da página de teletexto a Cancelar teletexto $ Selecção do modo de som % Utilize estes botões na Lista de canais, e Anynet+. ^ Canal anterior Canal seguinte

• Mostra o menu principal no ecrã ( Visualização do Guia de Programação Electrónico (EPG) ) Volta para o menu anterior a Sair do menu no ecrã b Selecciona o modo SRS TruSurround HD. c Selecção do tamanho de imagem d Visualização de legendas digitais e selecção da descrição áudio. Português - BN68-02354A-Por.indb

03/09/2009 15:38:02 Colocar pilhas no telecomando

1. Levante a tampa na parte de trás do telecomando como se mostra na figura.

2. Coloque duas pilhas de tamanho AAA.

N Faça corresponder os pólos + e – das pilhas com o diagrama existente no compartimento. Feche a tampa N Se não tencionar utilizar o telecomando durante muito tempo, retire as pilhas e guarde-as num local fresco e seco. N Se o telecomando não funcionar! Verifique o seguinte:

1. O televisor está ligado?

2. Os pólos + e - das pilhas estão invertidos?

3. As pilhas estão gastas?

4. Houve um corte de energia ou o cabo de alimentação está desligado?

5. Há alguma lâmpada fluorescente especial ou luz de néon por perto?

Ligar e desligar O cabo de ligação à corrente está ligado à parte traseira do televisor.

Ligue o cabo de alimentação a uma tomada adequada. N O indicador de modo de espera do televisor acende-se. Carregue no botão POWERP do televisor. N Também pode carregar no botão POWERP ou no botão TV do telecomando para ligar o televisor. É automaticamente seleccionado o último canal a que assistiu. Carregue no botão numérico (0~9) ou no botão de canal para cima / para baixo (< / >) do telecomando, ou no botão <CH> do televisor. N Quando liga o televisor pela primeira vez, é-lhe pedido que escolha o idioma no qual os menus são apresentados. Para desligar o televisor, carregue novamente no botão POWERP. Definir o televisor para modo de espera Pode definir o seu televisor para o modo de espera, para reduzir o consumo de energia. O modo de espera é útil quando precisa de interromper a visualização temporariamente (por exemplo, durante a refeição).

Carregue no botão POWERP do telecomando. N O ecrã apaga-se e aparece o indicador luminoso vermelho do modo de espera no televisor. Para voltar a ligar o televisor, basta carregar novamente em POWERP, nos botões numéricos (0~9), no botão TV ou no botão de canal para cima / para baixo (< / >). N Não deixe o televisor em modo de espera durante longos períodos de tempo (por exemplo, quando vai de férias). Aconselha-se que desligue o televisor da corrente eléctrica e da antena. Português - BN68-02354A-Por.indb

Com o televisor ligado, carregue no botão MENU. O menu principal aparece no ecrã. No lado esquerdo do menu aparecem ícones: Imagem, Som, Canal, Configurar, Entrada, Aplicação, Assistência. Carregue no botão ▲ ou ▼ para seleccionar um dos ícones. Em seguida, carregue no botão ENTERE para aceder ao submenu do ícone. Carregue no botão EXIT para sair. Imagem N Os menus no ecrã desaparecem após cerca de um minuto. Modo :Standard Lumin. Células

Contraste : 95 Brilho : 45 Nitidez : 50 Cor : 50 Matiz (Vr/Vm) : Vr50/Vm50 Utilizar o botão TOOLS Pode utilizar o botão TOOLS para seleccionar de modo rápido e fácil funções utilizadas frequentemente. O menu Ferramentas altera consoante o modo de entrada externa que está a visualizar.

Carregue no botão TOOLS . O Ferramentas irá aparecer. Carregue no botão ▲ ou ▼ para seleccionar um menu, depois carregue no botão ENTERE. Carregue nos botões ▲/▼/◄/►/ENTERE para apresentar, alterar, ou utilizar os itens seleccionados. Para obter uma descrição mais detalhada de cada função, consulte a página correspondente.

Deslig. Poupança energ.

Deslig. Adicionar aos favoritos U Mover E Enter e Sair Visualização no ecrã A visualização no ecrã identifica o canal actual e o estado de determinadas definições de áudio-vídeo. O Carregue no botão INFO para visualizar as informações. Carregue no botão INFO no telecomando. O canal, o tipo de som e o estado de determinadas definições de imagem e som são apresentados no televisor.

• ▲, ▼: pode visualizar outras informações do canal. Se quer passar para o canal actualmente seleccionado, carregue no botão ENTERE.
• ◄, ►: pode visualizar as informações do programa pretendido no canal actual. N Carregue novamente no botão INFO ou espere aproximadamente 10 segundos e o ecrã desaparece automaticamente. abc1 DTV Air

03/09/2009 15:38:06 Função Plug & Play Quando ligar o televisor pela primeira vez, as definições básicas ocorrem automática e subsequentemente. N A Protecção de Ecrã é activada quando nenhuma tecla no controlo remoto é carregada durante mais de 1 minuto enquanto o Plug & Play está em funcionamento. N A Protecção de Ecrã é activada caso não exista nenhum sinal em funcionamento durante mais de 15 minutos.

1. Carregue no botão POWER do telecomando.aparece automaticamente o menu

Plug & Play You can set the menu language. Seleccione o idioma apropriado carregando nos You can set the menu language. Nederlands botões ▲ ou ▼. English Carregue no botão ENTERE para confirmar a escolha. Menu Language Eesti

2. Carregue nos botões ◄ ou ► para seleccionar Demo de Loja ou Uso Doméstico

e, em seguida, no botão ENTERE . U Move E Enter N Recomendamos uma configuração do televisor para o modo Uso Doméstico de modo a usufruir da melhor imagem no seu ambiente de casa. N O modo Demo de Loja destina-se a apenas aos locais de venda a retalho. N Se a unidade ficar acidentalmente definida para o modo Demo de Loja e desejar voltar ao Uso Doméstico (Standard): carregue no botão de volume no televisor. Quando aparecer o OSD de volume, carregue sem largar o botão MENU no televisor durante 5 segundos.

3. Carregue no botão ENTERE. Seleccione o país apropriado carregando nos botões ▲ ou ▼. Carregue no botão ENTERE

para confirmar a escolha.

4. Carregue no botão ▲ ou ▼ para memorizar os canais da ligação seleccionada e, em seguida, carregue no botão ENTERE.

• Antena : Sinal de antena.
• Cabo : Sinal de cabo.

5. Carregue nos botões ▲ ou ▼ para seleccionar a fonte do canal para memorizar. Carregue no botão ENTERE para

seleccionar Iniciar.

• Digital e Analógico: canais digitais e analógicos.
• Digital: canais digitais.
• Analógico: canais analógicos.

Para obter uma descrição mais detalhada de como seleccionar o modo Cabo, consulte a página 12. A procura de canais começa e termina automaticamente. Carregue no botão ENTERE em qualquer altura, para interromper o processo de memorização. Depois de todos os canais disponíveis terem sido memorizados, aparece a mensagem Ajustar o Modo Relógio. Carregue no botão ENTERE . Carregue nos botões ▲ ou ▼ para seleccionar Automático e, em seguida, no botão ENTERE. N Se seleccionar Manual, aparece Ajustar data e hora actuais. (consulte a página 27) N Se receber um sinal digital, a hora é definida automaticamente. Se não for o caso, consulte a página 27 para acertar o relógio.

É apresentada uma breve descrição de Como obter o melhor desempenho do novo televisor HD. Carregue no botão ENTERE. N TEste menu está disponível em Guia de ligação HD no menu Assistência.

8. Aparece a mensagem Desfrute do TV. Quando tiver terminado, carregue no botão ENTERE .

Se desejar repor esta função...

Carregue no botão MENU para visualizar o menu. Carregue nos botões ▲ ou ▼ para seleccionar Configurar e, em seguida, carregue no botão ENTERE. Carregue novamente no botão ENTERE para seleccionar Plug & Play. Introduza o número PIN de 4 digitos. O número PIN predefinido de um novo televisor é ‘0-0-0-0’. N Se deseja alterar o número PIN, consulte a página 25. N A função Plug & Play só está disponível no modo TV. Configurar

: Português Tempo Transmissão Segurança Geral Português - 11 BN68-02354A-Por.indb

Memor. auto. Memor. manual Opção de Procura por Cabo Guia actual e seguinte ❑ Memor. auto. Guia completo Procura todos os canais com estações emissoras activas (a disponibilidade depende do seu país) e guarda-os na memória do televisor. Pode memorizar os canais da ligação seleccionada.

Canal Canal digital: Pode alterar o país para os canais digitais. Guia predef. : Act./Post. ID de rede: Mostra o código de identificação de rede. Frequência: Mostra a frequência para o canal. Modulação: Mostra os valores de modulação disponíveis. Taxa de símbolos: Mostra as taxas de símbolos disponíveis.

• Modo de procura: Mostra o modo de procura. (Completa, Rede) - Frequência (Iniciar ~ Parar) : Mostra a frequência para o canal. - Modulação: Mostra os valores de modulação disponíveis. - Taxa de símbolos: Mostra as taxas de símbolos disponíveis. Pode memorizar a fonte de canal
• Digital e Analógico: canais digitais e analógicos.
• Digital: canais digitais.
• Analógico: canais analógicos. N Se deseja parar Memor. auto., carregue no botão ENTERE . N Aparece a mensagem Parar a programação automática?. N Seleccione Sim carregando nos botões ◄ ou ► e, em seguida, carregue no botão ENTERE . N Se o canal estiver bloqueado devido à função Bloqueio crianças, aparece a janela para introduzir o PIN. Português - 12 BN68-02354A-Por.indb

Continua... 03/09/2009 15:38:08 ❑ Memor. manual Procura o canal manualmente e guarda-o na memória do televisor. Canal digital (Digital) Guarda manualmente os canais digitais. N O Canal digital só está disponível no modo DTV.

• Canal: Define o número do canal utilizando os botões ▲, ▼ ou os botões numéricos (0~9).
• Frequência: Define a frequência utilizando os botões numéricos.
• Largura banda: Define a banda utilizando os botões ▲, ▼ ou os botões numéricos (0~9). N Quando terminar, os canais são actualizados na lista de canais. Canais Analógicos Guarda manualmente os canais analógicos.
• Programa (Número do programa a ser atribuído a um canal): Define o número do programa utilizando os botões ▲, ▼ ou os botões numéricos (0~9).
• Sistema cores → Automático / PAL / SECAM / NTSC4.43: Define os valores do sistema de cores utilizando os botões ▲ ou ▼.
• Sound System → BG / L / I / DK: Define os valores do sistema de som utilizando os botões ▲ ou ▼.
• Canal (Se souber o número do canal a memorizar): Carregue nos botões ▲ ou ▼ para seleccionar C (canal de antena) ou S (canal de cabo). Carregue no botão ► e, em seguida, nos botões ▲, ▼ ou numéricos (0~9) para seleccionar o número desejado. N Também pode seleccionar o número do canal directamente, carregando nos botões numéricos (0~9). N Se não ouvir som ou se o som não estiver em condições, volte a seleccionar o padrão de som pretendido.
• Busca (Se não souber os números dos canais): Carregue nos botões ▲ ou ▼ para iniciar a procura. O sintonizador pesquisa a amplitude de frequências até aparecer no ecrã o primeiro canal ou o canal seleccionado.
• Memorizar (Quando memoriza o canal e o número do programa associado): Defina para OK carregando no botão ENTERE. N Modo de canal - C (Modo de canal de antena): Pode seleccionar um canal, introduzindo o número atribuído a cada estação emissora neste modo. - S (Modo de canal de cabo): Pode seleccionar um canal, introduzindo o número atribuído a cada canal de cabo neste modo. ❑ Opção de Procura por Cabo (Cabo) Pode definir opções de procura adicionais, como a frequência e a taxa de símbolos para a procura de rede por cabo.(Consoante o país)
• Frequência (Iniciar – Parar) : Mostra a frequência para o canal.
• Modulação: Mostra os valores de modulação disponíveis.
• Taxa de símbolos: Mostra as taxas de símbolos disponíveis. N Define a frequência (Iniciar – Parar) e Taxa de símbolos utilizando os botões numéricos(0-9). ❑ Guia actual e seguinte / Guia completo As informações do EPG (Guia de programação electrónico) são fornecidas pelas estações emissoras. Pode haver entradas de programas em branco ou desactualizadas em consequência da transmissão de informações num determinado canal. O ecrã é actualizado de forma dinâmica à medida que ficam disponíveis novas informações. Guia actual e seguinte: Mostra informações sobre o programa actual e seguinte, para os seis canais indicados na coluna do lado esquerdo. Guia completo: Mostra informações sobre os programas de hora em hora. Aparecem informações sobre duas horas de programação que pode percorrer para a frente ou para trás no tempo. Português - 13 BN68-02354A-Por.indb

Continua... 03/09/2009 15:38:08 ❑ Guia predef. Guia actual e seguinte completo quando carrega no botão GUIDE do telecomando. Canal Act./Post. / Guia completo: Pode decidir entre mostrar o Act./Post. ou o Guia Guia completo Guia predef. : Act./Post.

Lista canais Modo de canal : Canais adicionados Sintonia fina O Também pode aceder ao menu do guia carregando no botão GUIDE. Utilizar o Guia actual e seguinte / Guia completo Guia actual e seguinte Guia completo DTV Cable 900 f tn Freshmen On Campus 2:00 - 2:30 No Detailed Information

▼ 903 Today f tn ITV Play Kerrang! Kiss oneword Smash Hits! 2:10 Tue 1 Jun 2:00 - 3:00 3:00 - 4:00 Freshmen O.. Street Hypn.. No Information Mint Extra Loaded No Information Fresh 40 with Dynamite MC Kisstory No Information The Distillery Smash Hits! Sunday Ver Sair Informação Página Act./Post. Seleccionar um programa carregando nos botões ▲/▼/◄/►. Se seleccionar o programa seguinte, fica planeado com o ícone de relógio visível. Se carregar de novo no botão ENTERE, carregue nos botões ▲/▼/◄/► para seleccionar Cancelar agendamentos, o que faz com que os agendamentos fiquem cancelados e o ícone do relógio desapareça. Para mais informações sobre o agendamento de programas, consulte a respectiva secção. Alternar entre o Act./Post. e o Guia completo. Guia completo: Andar rapidamente para trás (-24 horas). Guia completo: Andar rapidamente para a frente (+24 horas). AZUL Sair do guia INFO Botão INFO para obter informação detalhada. Estão incluídos na informação detalhada coisas como o Número do canal, a Duração do programa, a Barra de estado, a Autoridade parental, a Informação sobre a qualidade de vídeo (HD / SD), os Modos de áudio, as Legendas ou o Teletexto, as línguas das legendas ou do teletexto e um breve resumo sobre o programa realçado. “…” aparece caso o resumo seja demasiado longo. ❑ Lista canais Para mais detalhes sobre o procedimento na utilização de Lista canais, consulte as descrições nas páginas 15~16. ❑ Modo de canal Ao carregar no botão P < / >, o canal muda de acordo com a lista de canais seleccionados.

Canais adicionados: A mudança de canal é feita de acordo com a lista de canais memorizados.

Canais favoritos: A mudança de canal é feita de acordo com a lista de canais favoritos. ❑ Sintonia fina (só canais analógicos) Se a recepção estiver nítida, não precisa de fazer a sintonização fina do canal, uma vez que isso é feito automaticamente durante a procura e memorização. Se, no entanto, o sinal estiver fraco ou distorcido, pode ser necessário fazer uma sintonização fina de canais manualmente. N Os canais nos quais se fez a sintonização fina que foram guardados estão marcados com um asterisco “*” no lado direito do número do canal na banda de canais. N Se não guardar na memória o canal onde foi efectuada a sintonização fina, os ajustes não são gravados. N Para repor a sintonização fina, seleccione Reiniciar carregando nos botões ▼ e, em seguida, carregue no botão ENTERE . Português - 14 BN68-02354A-Por.indb

03/09/2009 15:38:11 Gerir canais Utilizando este menu, pode Adicionar / Eliminar ou definir os canais favoritos e utilizar o guia de programas para transmissões digitais. Guia predef. Canal N Seleccione um canal no ecrã Todos os Canais, Canais Adicionados, Favorito, Programado, carregando nos botões ▲ ou ▼ e no botão ENTERE. Todos os canais: mostra todos os canais disponíveis. Mini guia : Act./Post. Lista canais Modo de canal : Canais adicionados Sintonia fina Canais adicionados: mostra todos os canais adicionados. Favorito: mostra todos os canais favoritos. Programado: mostra todos os programas actualmente reservados.

Canais adicionados N Utilizar os Botões coloridos com a Lista de canais - Vermelho (Tipo de canal): alterna entre TV, Rádio, Dados / outra ou All. - Verde (Zoom): avança ou retrocede o número do canal. - Amarelo (Selec.): selecciona múltiplas listas de canais. - T TOOLS (Opção): mostra o menu Apagar (ou Adicionar), Adicionar aos favoritos (ou Apagar dos favoritos), Visual. Temporizador, Editar nome de canal, Edição do Canal nº, Ordenar, Bloquear (ou Desbloq.), Selec. Todos(ou Anular selecção) ou Memor. auto. (O menu Opções pode variar consoante a situação.)

Um canal seleccionado carregando no botão amarelo.

Um canal definido como Favorito.

Um programa reservado O Carregue no botão CH LIST do telecomando para ver as listas de canais. ❑ Menu de ferramentas de lista de canais (em Todos os canais / Canais adicionados / Favoritos) Adicionar / Apagar Pode eliminar ou adicionar um canal a ser mostrado nos canais desejados. N Todos os canais eliminados são mostrados no menu Todos os canais. N Um canal a cinzento indica que o canal foi eliminado. N O menu Adicionar apenas aparece para canais eliminados. N Pode eliminar da mesma maneira um canal no menu Canais adicionados ou Favourite.

Todos os canais N Carregue no botão TOOLS para utilizar o menu Ferramentas. N O menu de opções pode variar dependendo do estado do canal.

Ferramentas Adicionar aos favoritos / Delete to Favourite Pode definir canais que vê frequentemente como favoritos. T Carregue no botão TOOLS para ver o menu Ferramentas. Também pode definir o canal favorito seleccionando Ferramentas → Adicionar aos favoritos (ou Apagar dos favoritos). N O símbolo “♥” é mostrado e o canal é definido como um favorito. N Todos os canais favoritos são mostrados no menu Favoritos. O Para seleccionar os canais configurados como favoritos, carregue no botão FAV.CH do telecomando. Visual. Temporizador Se reservar um programa a que quer assistir, o televisor muda automaticamente para o canal da lista onde tinha reservado o programa; mesmo que esteja a visualizar outro canal. Para reservar um programa defina primeiro a hora actual. (Consulte a página 27.) N Só podem ser reservados canais memorizados. N Pode definir directamente o canal, o mês, o dia, o ano, a hora e o minuto, se carregar nos botões numéricos do telecomando. N A reserva de um programa é mostrada no menu Programado. N Guia de programas digitais e Reservas de visualização Se carregar no botão ►, quando seleccionar um canal digital, aparece o Guia de programas desse canal. Pode reservar um programa se seguir os procedimentos descritos acima. Continua... Português - 15 BN68-02354A-Por.indb

03/09/2009 15:38:14 Editar nome de canal (só canais analógicos) Os canais podem ser etiquetados de modo a que as letras que os definem aparecem quando os mesmos são seleccionados. N Os nomes dos canais digitais são atribuidos automaticamente e não podem ser etiquetados. Edição do Canal nº (só canais digitais) Pode também editar o número do canal se carregar nos botões numéricos do telecomando. Ordenar (só canais analógicos) Esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária depois de utilizar a memorização automática. Bloquear / Desbloq. Pode bloquear um canal para que o mesmo não seja nem seleccionado nem visualizado. Esta função está disponível apenas quando o Bloqueio crianças está definido para Lig.. (consulte a página 25) N Aparece o ecrã para que introduza o número PIN. Introduza o número PIN de 4 digitos. N O número PIN predefinido de um novo televisor é 0-0-0-0. Pode alterar o PIN, seleccionando Alterar PIN do menu. N Aparece o símbolo “\” e o canal é bloqueado. Selec. Todos / Anular selecção

• Selec. Todos: Pode seleccionar todos os canais da lista de canais.
• Anular selecção: Pode anular a selecção de todos os canais da lista de canais. N Pode executar as funções adicionar / eliminar, adicionar so Favoritos / eliminar dos Favoritos ou bloquear / desbloquear para vários canais ao mesmo tempo. Seleccione os canais desejados e carregue, ao mesmo tempo, no botão amarelo para definir todos os canais seleccionados. N A marca c aparece à esquerda dos canais seleccionados. N Só pode seleccionar Anular selecção quando há um canal seleccionado. N Para mais informações sobre a configuração das opções, consulte a página 12. N Se o canal estiver bloqueado devido à função Bloqueio crianças, aparece a janela para introduzir o PIN. Programado Memor. auto. ❑ Menu de opções de lista de canais (em Programme med) 1 / 1 / 2009 13:59

Alterar informações TV1 Quincy, M.E Cancelar planos TV3 The Equalizador Informação TV3 McMillan & Wife Selec. Todos TV3 M.Spillane’s mike Hammer Pode visualizar, modificar ou eliminar uma reserva. Carregue no botão TOOLS para utilizar o menu Ferramentas. Alterar informações: Seleccione para alterar uma reserva visualizada. Cancelar planos: Seleccione para cancelar uma reserva visualizada. Informação: Seleccione para visualizar uma reserva visualizada. (Também pode alterar uma informação de reserva.)

All Zoom Selec. Ferramentas Informação Português - 16 BN68-02354A-Por.indb

03/09/2009 15:38:15 Controlo de imagem Alterar e repor as definições de imagem ❑ Modo

• Dinâmico: Selecciona uma imagem de alta definição para ser exibida em ambientes iluminados.
• Standard: Selecciona a imagem para ser exibida em óptimas condições em ambientes normais.
• Filme: Selecciona a imagem para ser exibida em boas condições em ambientes escuros. Imagem Pode seleccionar o tipo de imagem que melhor corresponde aos seus requisitos de visualização. Modo : Standard Lumin. Células

T Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o modo de imagem se seleccionar Ferramentas

• Modo Imagem. ❑ Lumin. Células / Contraste / Brilho / Nitidez / Cor / Matiz (Vr/Vm) O televisor tem várias opções de definição que permitem controlar a qualidade da imagem.
• Lumin. Células: Ajusta o brilho da retro-iluminação do LCD.
• Contraste: Ajusta o nível de contraste.
• Brilho: Ajusta o nível de brilho.
• Nitidez: Ajusta a nitidez.
• Cor: Ajusta a saturação da cor da imagem utilizando a barra no ecrã.
• Matiz (Vr/Vm): Quanto mais se aproximar de Red 100 (Vermelho 100), mais saturada fica a cor vermelha. N Seleccione o modo de imagem para ajustado em primeiro lugar. Os valores de ajuste são gravados com cada modo de imagem. N Quando faz alterações a Lumin. Células, Contraste, Brilho, Nitidez, Cor ou Matiz(Vr/Vm), o OSD ajusta-se em conformidade. N Nos modos TV Analógica, Ext., AV, S-Video dos sistema PAL, não pode utilizar a função Matiz. N No modo PC, só pode fazer alterações a Lumin. Células, Contraste e Brilho. N As definições podem ser ajustadas e guardadas para cada dispositivo externo que ligar a uma entrada do televisor. N O consumo de energia durante a utilização pode ser reduzido de forma significativa se o nível de brilho da imagem for reduzido, isto reduz o custo geral de funcionamento. ❑ Definições avançadas Imagem O novo televisor Samsung permite-lhe definir de modo mais preciso as imagens do que modelos anteriores. Veja abaixo como ajustar as definições detalhadas das imagens. N Definições avançadas está disponível no modo Standard ou no modo Filme. N No modo PC, só pode fazer alterações a Gamma e White Balance de entre as opções de Definições avançadas. Cor : 50 Matiz (Vr/Vm) : Vr50/Vm50 Definições avançadas

Opções de imagem Reposição de imagem Tonalidade de preto → Deslig. / Escuro / Mais escuro / Muito escuro Pode seleccionar o nível de preto no ecrã para ajustar a intensidade do ecrã. Contraste dinâm. → Deslig. / Médio / Médio / Alta Pode ajustar o contraste do ecrã até obter o contraste ideal. Gamma Pode ajustar a intensidade da cor primária (vermelho, verde, azul). Matriz de cores Matriz de Cores é um esquema de cores composto por vermelho, verde e azul. Seleccione a sua Matriz de Cores favorita para obter uma cor mais natural.

• Automático: Define automaticamente o intervalo de cores consoante a fonte de entrada de vídeo.
• Nativa: Aumenta o intervalo de cores relativamente ao da fonte de entrada de vídeo. Equilíbrio do branco Pode ajustar a temperatura da cor de modo a obter imagens com cores mais naturais.
• Verm.-Offset / Verde-Offset / Azul-Offset / Verm.-Gain / Verde-Gain / Azul-Gain: Se alterar os valores ajustados actualiza o ecrã.
• Reiniciar: Repõe o equilíbrio do branco predefinido. Tom de pele Pode realçar o tom cor de pele da imagem. N Se alterar os valores ajustados actualiza o ecrã. Melhor. extremid. → Deslig. / Lig. Pode realçar os limites dos objectos na imagem. Português - 17 BN68-02354A-Por.indb

Continua... 03/09/2009 15:38:16 ❑ Opções de imagem Matiz (Vr/Vm) Tonalidade → Cores frias / Normal / Cores quentes1 / Cores quentes2 Imagem N Em modo PC, apenas pode efectuar alterações à Tonalidade, Tamanho e Protecção de ecrã de entre os itens em Opções de imagem. : Vr50/Vm50 Definições avançadas Opções de imagem

Reposição de imagem Pode seleccionar o tom de cor mais confortável para si. N Os valores ajustados são guardados consoante o modo de Imagem seleccionado. N Cores quentes1 ou Cores quentes2 só estão activados quando modo de imagem está em Filme. Tamanho Pode seleccionar o tamanho de imagem que melhor corresponde às suas necessidades de visualização.

• Wide Automático: Ajusta imagem para formato Auto Wide.
• 16:9: Define a imagem para a relação de aspecto 16:9.
• Zoom 16:9: Seleccione este menu para ver imagens com a relação de aspecto 4:3 num televisor com a relação de aspecto 16:9, esticando a imagem 4:3 na vertical.
• Zoom: Estica a imagem com a relação de aspecto 16:9 na vertical.
• 4:3: Define a imagem para a relação de aspecto 4:3.
• Ajustar ao ecrã: Mostra o sinal HD nativo completo que não é possível ver utilizando um televisor normal. As opções do tamanho da imagem podem variar consoante a fonte de entrada. N As opções disponíveis podem variar consoante o modo seleccionado. N No modo PC, apenas os modos 16:9 e 4:3 podem ser ajustados. N As definições podem ser ajustadas e guardadas para cada dispositivo externo que ligar a uma entrada do televisor. N Pode ocorrer uma retenção temporária da imagem quando ver uma imagem fixa por um período superior a duas horas. N Zoom 16:9: Carregue nos botões ◄ ou ► para seleccionar Posição e, em seguida, carregue no botão ENTERE . Carregue nos botões ▲ ou ▼ para mover o ecrã para cima e para baixo. Em seguida, carregue no botão ENTERE . N Zoom: Carregue nos botões ◄ ou ► para seleccionar Posição e, em seguida, carregue no botão ENTERE. Carregue nos botões ▲ ou ▼ para deslocar a imagem para cima e para baixo. Em seguida, carregue no botão ENTERE . Carregue no botão ► para seleccionar Tamanho e, em seguida, carregue no botão ENTERE . Carregue nos botões ▲ ou ▼ para ampliar ou reduzir o tamanho da imagem numa imagem vertical. Em seguida, carregue no botão ENTERE . N Depois de seleccionar Ajustar ao ecrã nos modos HDMI (1080i / 1080p) ou Componente (1080i / 1080p): Seleccione Posição carregando nos botões ◄ ou ►. Utilize os botões ▲, ▼, ◄ ou ► para mover a imagem. N Reiniciar: Carregue nos botões ◄ ou ► para seleccionar Reiniciar e, em seguida, carregue no botão ENTERE . Pode inicializar a definição. N Se utilizar a função Ajustar ao ecrã com uma entrada de HDMI 720p, é cortada uma linha na parte de cima, na parte de baixo, à esquerda e à direita como na função de procura. O Para seleccionar estas opções basta carregar no botão P.SIZE do telecomando. Modo de ecrã Se definir o tamanho da imagem para Wide Automático num televisor panorâmico 16:9, pode determinar o tamanho que pretende ver: a imagem 4:3 WSS (Wide Screen Service) ou nenhuma. Cada país europeu requer um tamanho de imagem diferente pelo que esta função permite aos utilizadores seleccionar o tamanho.
• 16:9: Define a imagem para a relação de aspecto 16:9.
• Zoom 16:9: Seleccione este menu para ver imagens com a relação de aspecto 4:3 num televisor com a relação de aspecto 16:9, esticando a imagem 4:3 na vertical.
• Zoom: Estica a imagem com a relação de aspecto 16:9 na vertical.
• 4:3: Seleciona o modo da tela para 4:3. N Esta função está disponível no modo Wide Automático. N Esta função não está disponível nos modos PC, Componente ou HDMI. NR Digital → Deslig. / Baixa / Médio / Alto / Automático Se o sinal de transmissão recebido pelo seu televisor for fraco, pode activar a função de Redução do Ruído Digital para ajudar a diminuir os efeitos da electricidade estática ou de fantasma que possam aparecer no ecrã. N Se o sinal for fraco, seleccione uma das outras opções até que apareça no ecrã a melhor imagem. Nv.pr.HDMI → Normal / Baixa Pode seleccionar directamente o nível de preto no ecrã para ajustar a intensidade do ecrã. N Esta função só está activa quando ligar a entrada externa a HDMI (sinais RGB). Português - 18 BN68-02354A-Por.indb

Modo Filme Pode optimizar o modo da imagem especialmente para ver filmes.

• Deslig.: Processamento básico de imagem de vídeo aplicado, sem detecção automática para programas com base num filme.
• Auto: Ajusta-se automaticamente de forma a obter a melhor qualidade de imagem entre os programas de filme e vídeo. Protecção de ecrã Configura as opções de (Protecção de ecrã) para prevenir e reduzir a queimadura de pixels. Quando uma imagem fica demasiado tempo na mesma posição, pode causar uma queimadura de ecrã permanente.
• Mudar pixels: Este aparelho está equipado com tecnologia de prevenção contra queimadura de ecrã, o que reduz a possibilidade de ocorrência deste efeito. Esta tecnologia permite regular o movimento da imagem para cima/baixo (Linha vertical) e lateralmente (Pt horizontal). A definição Time permite programar, em minutos, o tempo entre movimentos da imagem.

Defina Mudar pixels para Lig. carregando no botão ▲ ou ▼ e, depois, prima o botão ENTERE. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e, depois, prima o botão ENTERE. Opções disponíveis: horizontal, vertical, Tempo Condição óptima para a mudança de pixels Item TV/Ext/AV/Componente/HDMI/PC horizontal 0~4

Tempo (Minuto) 1~4 min 3 min N O valor do Pixel Shift pode ser diferente dependendo do tamanho do monitor (polegadas) e do modo. N Esta função não está disponível no modo Ajustar ao ecrã.

• Deslocamento: Esta função permite remover as imagens residuais do ecrã, movendo todos os pixels no plasma de acordo com um padrão. Utilize esta função quando ainda houver imagens residuais ou símbolos no ecrã, especialmente depois da visualização de uma imagem fixa no ecrã durante muito tempo.
• Cinzento lateral: Quando vir televisão no formato 4:3, se regular o equilíbrio do branco nas extremidades esquerda e direita, pode evitar danos no ecrã. - Escuro: Se definir o tamanho do ecrã para 4:3, escurece os lados esquerdo e direito. - Claro: Se definir o tamanho do ecrã para 4:3, aclara os lados esquerdo e direito. Português - 19 BN68-02354A-Por.indb

03/09/2009 15:38:18 Utilizar a função 3D Pode desfrutar de filmes 3D e jogos no seu televisor. A função de efeitos 3D permite-lhe ver imagens 3D utilizando os óculos 3D especiais. ❑ Ligações Óculos 3D (Não fornecidos) Painel posterior do televisor Emissor de IV 3D (Não fornecido)

Cabo HDMI/DVI (Não fornecido) N O aspecto dos óculos 3D (incluindo Emissor) pode ser diferente consoante o modelo dos seus óculos.

Ligue um cabo HDMI/DVI entre a tomada HDMI IN 2 do televisor e a tomada de saída do computador. Ligue um cabo Estéreo/2RCA de 3,5mm entre a tomada DVI AUDIO IN do televisor e a tomada Audio Out da placa de som do seu computador. Ligue o Emissor à porta 3D SYNC OUT no painel posterior do televisor. Ligue o televisor e defina a fonte do televisor para HDMI2/DVI. Para obter mais informações sobre os óculos 3D (incluindo o Emissor), consulte o manual do utilizador dos seus óculos 3D. Ajuste a resolução do computador: - PS42B450/PS42B451 : 1024 x 768@60Hz - PS50B450/PS50B451 : 1024 x 768@60Hz, 1360 x 768@60Hz A resolução ideal de PC para o PS50B450/PS50B451 é 1360x768. Quando o sinal 1024x768 estiver conectado no modo 3D, a imagem aparecerá no formato 4:3 com barras cinzas à esquerda e à direita. O Emissor de IV 3D comunica com os óculos 3D. Por isso, o Emissor de IV 3D deve estar próximo dos óculos 3D. É activado quando o sinal de entrada HDMI ou DVI é RGB e o som DVI é suportado. Quando liga ou desliga o aparelho, o modo muda para a predefinição (Deslig.) e o Formato é guardado. Para utilizar a função Efeito 3D, é necessária uma placa gráfica que suporte 3D ou software 3D. Os óculos 3D e o Emissor devem ser fabricados pela mesma empresa. Se jogar um jogo ou estiver a ver TV com os óculos 3D durante muito tempo, pode sentir fadiga ocular ou dor de cabeça. Os óculos 3D (incluindo o Emissor) não fabricados pela Samsung podem não ser suportados. Se o ecrã oscilar enquanto a função 3D é utilizada, utilize uma iluminação ambiente mais escura ou desligue a lâmpada fluorescente para ver o ecrã com o máximo de qualidade. Continua... Português - 20 BN68-02354A-Por.indb

03/09/2009 15:38:21 ❑ Alterar o modo Ao alterar o Modo irá trocar as imagens para cada olho através da troca dos sinais de saída esquerdo e direito.

Deslig. : Desliga a função Efeito 3D. Modo 1 : O Modo 1 funciona primeiro com a sincronização direita. Modo 21 : O Modo 2 funciona primeiro com a sincronização esquerda. 2D : Converte a imagem 3D para 2D. Pode escolher esta opção quando tiver tonturas, para ver a imagem em 2D temporariamente. Deve, no entanto, escolher a opção “Deslig.” para que o Efeito 3D seja completamente terminado. Opções de imagem

Tamanho : 16:9 NR Digital : Auto. Nv.pr.HDMI : Normal Modo Filme : Off Protecção de ecrã

Efeito 3D N Se o Efeito 3D não estiver a funcionar correctamente, significa que o Modo Enter Mover e os óculos 3D podem não estar bem sincronizados. Para os sincronizar, alterne para o outro modo. ❑ Alterar o formato : 16:9 Modo de ecrã Voltar Efeito 3D Modo : Deslig. Formato : Tabuleiro de damas ▶ Seleccione o formato de entrada ideal para ser compatível com a sua placa gráfica Enter Voltar Mover ou software 3D.

• Tabuleiro de damas : Se o formato de saída da sua placa gráfica ou software de 3D é o padrão Tabuleiro de damas, seleccione este formato de entrada.
• Horizontal : Se o formato de saída da sua placa gráfica ou software de 3D é de orientação Horizontal, seleccione este formato de entrada.
• Vertical : Se o formato de saída da sua placa gráfica ou software de 3D é de orientação Vertical, seleccione este formato de entrada. ❑ Reposição de imagem → Repor modo de imagem / Cancelar Definições avançadas Imagem Picture Repõe os valores predefinidos das definições de imagem. N Seleccione o modo de imagem a ser resposto. A reposição é feita para cada modo de imagem. Opções de imagem Reposição de imagem

Configurar o televisor com o PC N Predefinição: Carregue no botão SOURCE para seleccionar o modo PC. O ajuste automático permite que o ecrã de PC se ajuste automaticamente ao sinal de vídeo recebido de um PC. Os valores fino, grosso e posição são ajustados automaticamente. N Esta função não está disponível no modo DVI-HDMI. Imagem ❑ Ajuste auto. Brilho : 45 Nitidez : 50 Ajuste auto.

Ecrã Definições avançadas Opções de imagem Reposição de imagem T Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o ajuste automático se seleccionar Ferramentas → Ajuste auto.. ❑ Ecrã Grosso Ajusta a frequência quando aparece ruído vertical no ecrã. Fino Ajusta o ecrã para ficar mais claro. PC Position Pode ajustar a posição do ecrã do PC se não aparecer por completo no ecrã do televisor. Carregue nos botões ▲ ou ▼ para ajustar a posição vertical. Carregue nos botões ◄ ou ► para ajustar a posição horizontal. Repor imagem Pode substituir todas as definições da imagem pelos valores predefinidos. Português - 21 BN68-02354A-Por.indb

03/09/2009 15:38:22 Visor do PC ❑ Configurar o software do PC (com base no Windows XP) As definições de visualização do Windows num computador normal são apresentadas abaixo. Os ecrãs que aparecem no monitor do PC são provavelmente diferentes consoante a sua versão do Windows e a sua placa de vídeo. Contudo, mesmo que os ecrãs pareçam diferentes, são aplicadas, em quase todos os casos, as mesmas informações de configuração básicas. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor Samsung.)

Primeiro, clique em ‘Painel de controlo’ no menu de Iniciar do Windows. Quando aparece a janela do painel de controlo, clique em ‘Aparência e Temas’ e aparece uma janela de diálogo. Quando aparece a janela do painel de controlo, clique em ‘Visualização’ e aparece uma janela de diálogo. Navegue pelo separador de ‘Definições’ na janela de diálogo de visualização. A definição de tamanho correcta (resolução) Ideal - PS42B450/PS42B451 : 1024x768 pixels - PS50B450/PS50B451 : 1360x768 pixels Se existir uma opção de frequência vertical na janela de diálogo das definições da visualização, o valor correcto é de ‘60’ ou de ‘60 Hz’. Se não for o caso, clique apenas em ‘OK’ e saia da janela de diálogo.

❑ Modos de visualização A posição e o tamanho do ecrã variam de acordo com o tipo de monitor do PC e a respectiva resolução. Recomendam-se as resoluções apresentadas na tabela. Entrada D-Sub e HDMI/DVI

Modo IBM MAC Resolução Frequência horizontal (kHz) Frequência vertical (Hz) Frequência do relógio em pixels (MHz) Polaridade de sincronização (H/V) PS42B450/ PS42B451 PS50B450/ PS50B451 640 x 350

N Quando utilizar um cabo de ligação HDMI/DVI, deve utilizar a tomada HDMI IN 2 (DVI). N O modo entrelaçado não é suportado. N O aparelho pode não funcionar correctamente se seleccionar um formato de vídeo que não seja o padrão. Português - 22 BN68-02354A-Por.indb

03/09/2009 15:38:24 Controlo de som Alterar o padrão de som ❑ Modo → Standard / Música / Filme / Voz nítida / Personalizar T Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode configurar o modo de som se seleccionar Ferramentas → Modo Som. Som Pode seleccionar o tipo de efeitos sonoros especiais a utilizar, quando estiver a ver uma determinada emissão. Modo : Personalizar

Descrição áudio ❑ Equalizador Volume auto. : Deslig. Pode ajustar as definições de som de acordo com as suas preferências pessoais.

• Modo: Pode seleccionar o modo de som de acordo com as suas preferências pessoais.
• Balanço: Controla o equilíbrio entre os altifalantes esquerdo e direito.
• 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Ajuste de banda): Para ajustar o nível de diferentes frequências de largura de banda
• Reiniciar: Repõe os valores predefinidos do equalizador. ❑ SRS TruSurround HD → Deslig. / Lig. SRS TruSurround HD é a tecnologia combinada entre TruSurround e FOCUS, TruBass. A função SRS TruSurround HD permite-lhe desfrutar de um efeito de som Surround 5.1 nos dois altifalantes do televisor. Para além de oferecer graves intensos e ricos, esta função também melhora a resolução das frequências altas. N Se o som não estiver normal durante a reprodução de música no televisor, regule o equalizador e SRS TruSurround HD (Deslig./Lig.). TruSurround HD, SRS e símbolo são marcas comerciais da SRS Labs, Inc. A tecnologia TruSurround HD está incorporada sob licença da SRS Labs, Inc. O Para seleccionar estas opções basta carregar no botão SRS do telecomando. ❑ Idioma de áudio (só canais digitais) Pode alterar o valor predefinido dos idiomas de áudio. Apresenta a informação do idioma da transmissão a ser recebida. N Só pode seleccionar de entre as línguas disponíveis na transmissão. ❑ Formato de áudio → MPEG / Dolby Digital+ (só canais digitais) Se o som for emitido tanto pelo altifalante principal como pelo receptor de áudio, pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, utilize a função Altifalante do televisor. N Só pode seleccionar de entre as línguas disponíveis na transmissão. Fabricado sob licença da Dolby Laboratories. Dolby e o símbolo de duplo D são marcas comerciais da Dolby Laboratories. ❑ Descrição áudio (só canais digitais) Esta é uma função auxiliar de áudio que fornece uma faixa de áudio adicional para pessoas com deficiências visuais. Esta função gere o fluxo de áudio para o AD (Descrição de áudio), quando é enviado pelo transmissor juntamente com o Áudio principal. Os utilizadores podem ligar ou desligar a Descrição de áudio e regular o volume. O Para seleccionar estas opções basta carregar no botão AD do telecomando. Descrição áudio → Deslig. / Lig. Ligue e desligue a função de descrição de áudio. Volume Pode ajustar o volume da descrição de áudio. N Volume está activo quando a Descrição áudio está definida para Lig. Português - 23 BN68-02354A-Por.indb

Continua... 03/09/2009 15:38:26 ❑ Volume auto. → Deslig. / Lig. Cada estação emissora tem condições de sinal específicas e, por isso, não é fácil ajustar o volume sempre que muda de canal. Esta função permite ajustar automaticamente o volume do canal pretendido, baixando o som quando o sinal de modulação é alto ou aumentando o som quando o sinal de modulação é baixo. ❑ Altifalante Seleccionar → Altifalante Exter. / Altifalante do televisor Se quiser ouvir som através de colunas separadas, cancele o amplificador interno. N Os botões – + e M MUTE não funcionam quando o Altifalante Seleccionar está definido para Altifalante Exter. N Se seleccionar Altifalante Exter. no menu de Altifalante Seleccionar, as definições são limitadas. Altifalantes internos do televisor TV / Ext. / AV / Componente / PC / HDMI Altifalante de saída Silêncio Silêncio Altifalante do televisor Altifalante Exter. Sem sinal de vídeo Audio Out (Óptico, Saída E / D) para Sistema de som TV / Ext. / AV / Componente / PC / HDMI Saída de som Saída de som Silêncio ❑ Reposição de som → Repor tudo / Repor modo de som / Volume auto. Pode repor as definições de som predefinidas. : Deslig. Altifalante Seleccionar : Altifalante do tv. Som Cancelar Reposição de som

Seleccionar o modo de som Quando define para Dual l ll, aparece no ecrã o modo de som actual. NICAM Estéreo Tipo de emissão Indicação no ecrã Emissão normal (Som standard) Mono (Uso normal) Regular + NICAM Mono NICAM Mono (Normal) NICAM-Estéreo NICAM Estéreo Mono (Normal) NICAM Dual-I/II

Estéreo NICAM Dual-1 Emissão normal (Som standard) NICAM Dual-2 Mono (Normal) Mono (Uso normal) Bilingue ou DUAL-I/II Dual I Dual II Estéreo Estéreo Mono (Mono forçado) N Se o sinal de estéreo for fraco e ocorrer uma mudança automática mude para o modo Mono. N Está função só está activa no sinal de som estéreo. Está desactivada no sinal de som mono. N Esta função só está disponível no modo TV. O Para seleccionar estas opções basta carregar no botão DUAL do telecomando. Português - 24 BN68-02354A-Por.indb

03/09/2009 15:38:27 Descrição das funções Definir o Menu Configurar ❑ Idioma do menu Configurar Pode definir o idioma para o menu. ❑ Transmissão

Legenda Plug & Play Idioma do menu : Português

Tempo Transmissão Pode activar e desactivar as legendas. Utilize este menu para definir o Modo de legendas. Normal no menu são as legendas básicas e Surdos são as legendas para uma pessoa com deficiências auditivas.

• Legenda → Lig. / Deslig.: Activa ou desactiva as legendas.
• Modo → Normal / Surdos: define o modo de legenda.
• Idioma das legendas: define o idioma da legenda. N Se o programa que estiver a ver não suportar a função Surdos, o modo Normal é automaticamente activado mesmo que o modo Surdos esteja seleccionado. N O inglês é a predefinição para os casos em que o idioma seleccionado não está disponível na transmissão. O Para seleccionar estas opções basta carregar no botão SUBT. do telecomando. Segurança Geral Texto digital → Desactivar / Activar Se o programa for transmitido com texto digital, esta função é activada. N MHEG (Multimedia and Hypermedia Information Coding Experts Group) Uma norma internacional para sistemas de codificação de dados utilizada em multimédia e hipermédia. Funciona a um nível mais elevado do que o sistema MPEG, incluindo hipermédia de ligação de dados tais como imagens fixas, serviço de caracteres, animação, gráficos e ficheiros de vídeo, bem como dados multimédia. MHEG é uma tecnologia de interacção com o utilizador em tempo de execução e está a ser aplicada a diversos campos, incluindo VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), tele-educação, teleconferência, bibliotecas digitais e jogos em rede. Idioma do teletexto Pode definir o idioma do Teletexto seleccionando o idioma. N O inglês é a predefinição para os casos em que o idioma seleccionado não está disponível na transmissão. Prefer.

• Idioma principal/Idioma secundário/Idioma principal das legendas/Idioma secundário das legendas/Idioma principal do teletexto/Idioma secundário do teletexto Utilizando esta funcionalidade, os utilizadores podem seleccionar um dos idiomas. O idioma seleccionado aqui é o predefinido para quando o utilizador selecciona um canal. Se alterar a definição de idioma, o Idioma das legendas, o Idioma de áudio e o Idioma do teletexto do menu Idioma mudam automaticamente para o idioma seleccionado. O Idioma de áudio, o Idioma das legendas e o Idioma do teletexto do menu Idioma mostram uma lista de idiomas suportados pelo canal actual e a selecção aparece realçada. Se alterar esta definição de idioma, a nova selecção só é válida para o canal actual. A definição alterada não muda a definição do Idioma principal, do Idioma principal das legendas, nem do Idioma principal do teletexto no menu Preferência. Interface comum

1. Adquira o módulo CI CAM no revendedor mais próximo ou por telefone.

2. Introduza o CI CARD no CAM na direcção da seta até ficar encaixado.

3. Introduza o CAM, com o CI CARD colocado, na ranhura da interface comum.

N Introduza o CAM até ao fim na direcção da seta, de modo a ficar paralelo à ranhura.

4. Verifique se consegue ver uma imagem num canal de sinal codificado.

• Menu CI Isto permite ao utilizador seleccionar a partir do menu fornedido pelo CAM. Seleccione o Menu CI com base no menu do PC Card.
• Informação sobre aplicações Contém informações sobre o CAM introduzido na ranhura CI e apresenta-as no ecrã. Os dados apresentados em Application Info referem-se ao CI CARD. Pode instalar o CAM a qualquer altura, independentemente de o televisor estar ligado ou desligado. N O CAM não é suportado em determinados países e regiões; peça informações ao revendedor autorizado. Português - 25 BN68-02354A-Por.indb

Bloqueio crianças → Deslig. / Lig. Esta função impede que utilizadores não autorizados, como crianças, vejam programas não apropriados, cortando a imagem e o som. N Antes de aparecer a janela de configuração, aparece o ecrã para que introduza o número PIN. Introduza o número PIN de 4 digitos. N O número PIN predefinido de um novo televisor é '0-0-0-0'. Pode alterar o PIN seleccionando Alterar PIN do menu. N Pode bloquear canais da Lista de canais. (consulte a página 15) N Bloqueio crianças só está disponível no modo de TV. Bloqueio para crianças Esta função permite evitar que utilizadores não autorizados como, por exemplo, crianças, assistam a programas inadequados, através de um código PIN (número de identificação pessoal) de 4 dígitos definido pelo utilizador. N Antes de aparecer a janela de configuração, aparece o ecrã para que introduza o número PIN. Introduza o número PIN de 4 digitos. N O número PIN predefinido de um novo televisor é '0-0-0-0'. Pode alterar o PIN seleccionando Alterar PIN do menu. N Quando as classificações parentais estão definidas, aparece o símbolo “\”. N Perm. Tudo: Carregue para desbloquear as classificações do televisor. Bloq. Tudo: Carregue para bloquear as classificações do televisor. Alterar PIN Pode alterar o seu número de identificação pessoal que lhe é exigido para configurar o televisor. N Antes de aparecer a janela de configuração, aparece o ecrã para que introduza o número PIN. Introduza o número PIN de 4 digitos. N O número PIN predefinido de um novo televisor é '0-0-0-0'. N Caso se esqueça do código PIN, carregue nos botões do telecomando pela sequência seguinte, repondo o PIN para '0-0-0-0': POWER (Desligado), M MUTE, 8, 2, 4, POWER (Ligado).

❑ Geral Modo Jogo Quando ligar uma consola de jogos, como a PlayStationTM ou a XboxTM, pode desfrutar de uma experiência de jogo mais realista seleccionando o menu Jogos.

• Se o Modo Jogo estiver definido para Lig. - O modo Imagem muda automaticamente para Standard e não pode ser alterado. - O modo Som muda automaticamente para Personal. e não pode ser alterado. Regule o som utilizando o equalizador. - A opção Reiniciar do menu Som é activada. A função Reiniciar repõe os valores predefinidos do Equalizador. N O Modo Jogo não está disponível no modo TV normal ou está definido para Deslig. N Se, depois de ligar o dispositivo externo ao televisor, a imagem não estiver em condições, verifique se Modo Jogo está definido para Lig. N Se visualizar o menu TV durante o Modo Jogo, o ecrã treme ligeiramente. N A marca ( ) aparece no ecrã, o que significa que o Modo Jogo está activado na fonte seleccionada. N Esta função só suporta a função Jogos.C N O Modo Jogo não está disponível no modo PC.

Poupança energ. Esta função ajusta o brilho do televisor para reduzir o consumo de energia. Quando estiver a ver televisão à noite, defina o modo Poupança energ. para Alto, de forma a reduzir a fadiga ocular, bem como o consumo de energia. Se seleccionar Imagem Desligada, o ecrã desliga-se e apenas conseguirá ouvir o som. Carregue em qualquer botão para sair da função Imagem Desligada. N No menu Ferramentas, a função Imagem Desligada não é suportada. T Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o modo de poupança de energia se seleccionar Ferramentas

• Modo Imagem. Melodia → Deslig. / Baixa / Médio / Alto Pode ajustar a melodia que toca quando liga/desliga o televisor. N A Melodia não toca - Quando não sai som do televisor porque se carregou no botão MUTE. - Quando o televisor não emite som porque se carregou no botão – (Volume). - Quando o televisor é desligado pela função Temporizador. Português - 26 BN68-02354A-Por.indb

03/09/2009 15:38:30 Acertar a hora ❑ Relógio Plug & Play Configurar Tem de acertar o relógio de modo a que possa utilizar as funcionalidades de temporizador do televisor. N A hora actual aparece de cada vez que carregar no botão INFO. N Se desligar o cabo de alimentação, tem de acertar novamente o relógio. Idioma do menu Geral Pode definir a hora actual manual ou automaticamente.

• Automático: Defina automaticamente a hora actual, utilizando a hora da transmissão digital.
• Manual: Defina manualmente a hora actual para uma hora específica. Pode definir manualmente a hora actual. N Configure esta opção quando tiver definido Modo Relógio para Manual. N Pode definir directamente o Mês, o Dia, o Ano, a Hora e o Minuto, se carregar nos botões numéricos do telecomando.

Transmissão Segurança Modo Relógio Ajuste o Relógio : Português Tempo Tempo Relógio

❑ Temporizador → Deslig. / 30 min / 60 min / 90 min / 120 min / 150 min / 180 min U Mover O temporizador desliga automaticamente o televisor após o tempo predefinido. N O televisor desliga-se automaticamente para o modo de espera quando o temporizador atinge o 0. N Para cancelar a função Temporizador, seleccione Deslig.. E Enter R Voltar T Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o temporizador se seleccionar Ferramentas → Temporizador. ❑ Temporizador 1 / Temporizador 2 / Temporizador 3 Pode definir três horas diferentes para ligar / desligar através do temporizador. Ligar à hora definida: Defina a hora, o minuto e activar / desactivar. (Para activar o temporizador com a definição escolhida, seleccione Activar.) Desligar à hora definida: Defina a hora, o minuto e activar / desactivar. (Para activar o temporizador com a definição escolhida, seleccione Activar.) Volume: Defina o nível de volume pretendido. Antena: Pode seleccionar quer DTV ou ATV quando a televisão se liga automaticamente. Canal: Seleccione o canal desejado. Repetir: Seleccione Uma vez, Diariamente, Seg~Sex, Mon~Sat, Sáb~Dom ou Manual. N Quando Manual está seleccionado, carregue no botão ► para seleccionar o dia da semana pretendido. Carregue no botão ENTERE em cima do dia desejado e aparece a marca c. N Deve acertar o relógio primeiro. N Pode acertar as horas, os minutos e o canal carregando nos botões numéricos do telecomando. N Desligar automaticamente Quando programar o temporizador para Ligado, o televisor acabará por se desligar se não carregar em nenhum comando durante 3 horas depois do temporizador ter ligado o televisor. Esta função só está disponível no modo Ligado do temporizador e permite evitar sobreaquecimentos, que possam ocorrer se o televisor permanecer ligado durante muito tempo. Português - 27 BN68-02354A-Por.indb

03/09/2009 15:38:30 Lista de fontes / Editar nome ❑ Lista de fontes Entrada Utilize para seleccionar o televisor ou outras fontes de entrada externas como leitores de DVD, receptores de satélite / Cable Box (Set-Top Box) ligadas ao televisor. Utilize para seleccionar a sua fonte de entrada preferida. TV, Ext., AV, PC, Componente, HDMI1, HDMI2/DVI, HDMI3. N Pode escolher apenas os dispositivos externos que estão ligados ao televisor. Na Lista de fontes, as entradas ligadas são realçadas e mostradas no topo. As entradas que não estejam ligadas, são mostradas na parte de baixo. N Utilizar os Botões coloridos do telecomando com a Lista de fontes - Vermelho (Refresh): Actualiza os dispositivos externos ligados. - T TOOLS (Opção): Mostra os menus Editar nome e Informação. O Carregue no botão SOURCE do telecomando para visualizar uma fonte de sinal externo. O modo TV pode ser seleccionado se carregar no botão TV, nos botões numéricos (0~9) e no botão P < / > do telecomando. Lista de fontes Editar nome ❑ Editar nome Pode atribuir um nome ao dispositivo ligado às tomadas de entrada para facilitar a selecção da fonte de entrada. VCR / DVD / VCR / DVD / Cable STB / Satellite STB / PVR STB / AV Receiver / Game / Camcorder / PC / DVI PC / DVI / TV / IPTV / Blu-ray / HD DVD / DMA N Quando um PC com a resolução de PS42B450/PS42B451: 640x480@60Hz, PS50B450/PS50B451: 640x480@60Hz, 1280x720@60Hz está ligado a uma porta HDMI IN 2 (DVI), deve configurar o modo HDMI2 / DVI para PC em Editar nome do modo Entrada. Programa suportado ❑ Auto-diagnóstico

Teste de imagem, Teste de som, Informações sobre o sinal Se acha que tem problemas ao nível da imagem, do som e do sinal, execute o respectivo teste. Pode ver o estado do problema. N Se não ouvir som a partir dos altifalantes do televisor, antes de executar um teste de som, certifique-se de que a opção Seleccionar Altifalante está definida para Altifalante do tv. no menu Som. N A melodia será ouvida durante o teste mesmo que a opção Seleccionar Altifalante esteja definida para Altifalante Exter., ou mesmo que o som seja cortado carregando no botão M MUTE. N Se o medidor da intensidade do sinal indicar que o sinal é fraco, ajuste fisicamente a antena para aumentar a intensidade do sinal. Continue a ajustar a antena até encontrar a melhor posição com o sinal mais forte. ❑ Actualização do software

Para manter o produto actualizado com novas funções da televisão digital, são transmitidas periodicamente actualizações de software como parte do sinal de televisão normal. O televisor detecta automaticamente estes sinais e apresenta a faixa de actualização do software. Tem a opção de instalar ou não a actualização. Por USB Painel lateral do televisor Introduza no televisor a unidade USB que contém a actualização do firmware. Tenha cuidado para não desligar a corrente ou retirar a unidade USB enquanto as actualizações estiverem a ser executadas. O televisor desliga-se e volta a ligar-se automaticamente após terminar a actualização do firmware. Verifique a versão de firmware depois de concluídas as actualizações. Quando o software é actualizado, as definições de áudio e de vídeo que fez voltam às predefinições (de fábrica). Por um canal Actualiza o software através do sinal de transmissão. Unidade USB Actual. no Modo de Espera Para continuar a actualizar o software com o interruptor de corrente principal ligado, seleccione On (Lig.) carregando no botão ▲ ou ▼. 45 minutos depois de entrar no modo de espera, uma actualização manual é iniciada automaticamente. Dado que o aparelho está ligado internamente, o ecrã pode ficar aceso durante algum tempo. Este fenómeno pode persistir durante mais de 1 hora até a actualização do software ficar concluída. Software Alternativo Substitui o software actual com o alternativo. ❑ Guia de ligação HD É apresentada uma breve descrição de como obter o melhor desempenho do novo televisor HD. Mostramos o método de ligação para dispositivos HD. ❑ Contactar a Samsung Pode contactar o centro de atendimento e consultar o website da Samsung para obter informações sobre o produto. N Pode passar para a página anterior ou para a página seguinte carregando no botão ▲ ou ▼. Português - 28 BN68-02354A-Por.indb

03/09/2009 15:38:33 Sobre o Anynet+ Ligar dispositivos Anynet+ O Anynet+ é uma função que lhe permite controlar, a partir do telecomando da Samsung, todos os dispositivos Samsung ligados que suportam Anynet+. O sistema Anynet+ pode ser utilizado com os dispositivos Samsung que possuem a funcionalidade Anynet+. Para se certificar de que o dispositivo Samsung dispõe de esta funcionalidade, verifique se existe um logótipo Anynet+ no mesmo. ❑ Para ligar ao televisor Dispositivo 1 Anynet+

HDMI. N Ligue o cabo óptico na tomada DIGITAL AUDIO OUT (ÓPTICA) do televisor e na entrada Digital Audio Input do Home Theater. N No seguimento da ligação anterior, a tomada óptica só tem saída para dois canais áudio. O som só é reproduzido no subwoofer e nos altifalantes frontais esquerdo e direito do Home Theater. Para ouvir áudio de 5.1 canais, ligue directamente a tomada DIGITAL AUDIO OUT (ÓPTICA) ao leitor de DVD ou à Box Cable/Satellite (como por exemplo, Dispositivo Anynet 1 ou 2) ao Amplificador ou ao Home Theater e não ao televisor. N Ligar apenas um Home Theater. N Pode ligar um dispositivo Anynet+ utilizando o cabo HDMI 1.3. Alguns cabos HDMI podem não suportar funções Anynet+. N O Anynet+ funciona quando o dispositivo AV que suporta Anynet + está no estado de Suspensão ou Ligado. N O Anynet+ suporta até 12 dispositivos AV. Pode ligar até 3 dispositivos do mesmo tipo. Português - 29 BN68-02354A-Por.indb

03/09/2009 15:38:36 Configurar o Anynet+ Também pode ver o menu Anynet+ seleccionando Ferramentas → Anynet+(HDMI-CEC). Aplicação T Carregue no botão TOOLS para ver o menu Ferramentas. Anynet+ (HDMI-CEC)

Anynet+(HDMI-CEC) → Deslig. / Lig. Para utilizar a função Anynet+, o Anynet+ (HDMI-CEC) tem de estar Ligado. N Quando a função Anynet+ (HDMI-CEC) está desactivada, todas as operações relacionadas com o Anynet+ são igualmente desactivadas. Desligar automat. → Sim / Lig. Configurar um dispositivo Anynet+ para se desligar automaticamente quando o televisor é Desligado Lista dispos. Configurar N A fonte activa no telecomando do televisor deve estar definida para televisor de modo a utilizar a função Anynet+. N Se definir a função Desligar automat. para Sim, os dispositivos externos ligados também são desligados quando o televisor for desligado. Se um dispositivo externo ainda estiver a gravar, pode não se desligar. U Mover E Enter R Voltar Configurar Anynet+ (HDMI-CEC) Desligar automat. Deslig. Lig. U Mover E Enter R Voltar Procurar por e alternar entre Dispositivos Anynet+

1. Carregue no botão TOOLS. Carregue no botão ENTERE para seleccionar

2. Carregue nos botões ▲ ou ▼ para seleccionar Lista dispos. e, em seguida,

Ver TV Lista dispos. Gravar

DVDR DVDR MENU N Aparece uma lista dos dispositivos Anynet+ ligados ao televisor. Se não DVDR INFO encontrar o dispositivo que deseja, carregue no botão vermelho para Receiver Lig. procurar dispositivos. Configurar N Só quando define Anynet+ (HDMI-CEC) para Ligado no menu U Mover E Enter R Voltar Configurar, aparece o menu Lista dispos.. Carregue nos botões ▲ ou ▼ para seleccionar um dispositivo específico e no botão ENTERE. Alterna para o dispositivo seleccionado. Alternar para os dispositivos seleccionados pode demorar até 2 minutos. Não pode cancelar a operação durante o processo de comutação. O tempo necessário para a procura de dispositivos é determinado pelo número de dispositivos ligados. Quando a procura de dispositivos estiver concluída, não aparece o número de dispositivos encontrados. Embora o televisor procure automaticamente a lista de dispositivos quando é ligado através do botão de alimentação, os dispositivos ligados ao televisor quando este está ligado ou que se encontrem sob algumas condições específicas, não são mostrados automaticamente na lista de dispositivos. Carregue no botão vermelho para procurar o dispositivo ligado. Se seleccionou o modo de entrada externa carregando no botão SOURCE, não pode utilizar a função Anynet+. Alterne para um dispositivo Anynet+ utilizando o botão Lista dispos.. Continua... Português - 30 BN68-02354A-Por.indb

03/09/2009 15:38:38 ❑ Menu Anynet+ O menu Anynet+ muda, dependendo do tipo e do estado dos dispositivos Anynet+ ligados ao televisor. Menu Anynet+ Ver TV Lista dispos. (device_name) Menu (device_name) INFO Gravar: (*recorder) (*recorder) Reserve Recording Parar gravação: (*recorder) Receiver Descrição O modo Anynet+ muda para o modo de transmissão de TV. Mostra a lista de dispositivos Anynet+. Mostra os menus de dispositivos ligados. Por exemplo, se está ligado um gravador de DVD, aparece o menu de disco do gravador de DVD. Mostra o menu de reprodução do dispositivo ligado. Por exemplo, se está ligado um gravador de DVD, aparece o menu de reprodução do gravador de DVD. Começa imediatamente a gravar, utilizando o gravador. (Esta função só está disponível para dispositivos que suportem a função de gravação.) Permite reservar uma gravação para o gravador. (Esta função só está disponível para dispositivos que suportem a função de gravação.) Pára a gravação. O som é reproduzido através do receptor. N Se estiver ligado mais do que um dispositivo, são mostrados como (*recorder) e se só estiver ligado um dispositivo, é mostrado como (*device_name). ❑ Botões do telecomando do televisor disponíveis no modo Anynet+ Tipo de dispositivos Dispositivo Anynet+ Dispositivo com sintonizador incorporado Dispositivo de Áudio Estado de funcionamento Botões disponíveis Depois de alternar para o dispositivo, quando aparecer no ecrã o menu do dispositivo correspondente. Depois de alternar para o dispositivo, enquanto reproduz um ficheiro Depois de alternar para o dispositivo, quando estiver a ver um programa televisivo Botões numéricos ▲/▼/◄/►/Botões ENTERE Botões coloridos / botão EXIT Quando o receptor está activado (Backward search) / (Pause) Botão P (Forward search) (Stop) / (Play) /

M MUTE Botão N A função Anynet+ só funciona quando a função activa no telecomando estiver definida para o televisor. N O botão só funciona no estado de gravação. N Não consegue controlar os dispositivos Anynet+ utilizando os botões no televisor. Só consegue controlar os dispositivos Anynet+ utilizando o telecomando do televisor. N O telecomando do televisor pode não funcionar sob determinadas condições. Neste caso, volte a seleccionar o dispositivo Anynet+ . N As funções Anynet+ não funcionam com produtos de outros fabricantes. N As operações podem diferir, dependendo do dispositivo. Gravação Pode gravar um programa televisivo utilizando um gravador Samsung.

1. Carregue no botão TOOLS. Carregue no botão ENTERE para seleccionar

2. Carregue nos botões ▲ ou ▼ para seleccionar Gravar: (device_name) e, em

seguida, carregue no botão ENTERE. A gravação começa. N Quando há mais do que um dispositivo de gravação Quando estão ligados vários dispositivos, aparecem listados os dispositivos de gravação. Carregue nos botões ▲ ou ▼ para seleccionar um dispositivo de gravação e no botão ENTERE. A gravação começa. Ver TV Lista dispos. Gravar

DVDR DVDR MENU DVDR INFO Receiver Lig. Configurar U Mover E Enter R Voltar N Quando não é mostrado o dispositivo de gravação Seleccione Lista dispos. e carregue no botão vermelho para procurar dispositivos. N Pode gravar as transmissões da fonte se seleccionar Gravar: (device_name). N Se carregar no botão grava aquilo que estiver a ver no momento. Se estiver a ver imagens através de outro dispositivo, são essas imagens que são gravadas. N Antes de gravar, verifique se a tomada da antena está devidamente ligada ao dispositivo de gravação. Para ligar correctamente uma antena a um dispositivo de gravação, consulte o manual de utilizador do mesmo. Português - 31 BN68-02354A-Por.indb

03/09/2009 15:38:41 Ouvir através de um Receptor (Home theater) Pode ouvir o som através de um receptor e não pelo altifalante do televisor.

1. Carregue no botão TOOLS. Carregue no botão ENTERE para seleccionar

DVDR DVDR MENU DVDR INFO Receiver Lig. N Se o receptor só suportar áudio, pode não aparecer na lista de dispositivos. Configurar N O receptor funciona quando tiver ligado a tomada Optical IN do receptor à U Mover L Ajustar R Voltar tomada Optical Out do televisor. N Se o receptor (home theater) estiver definido para Ligado, o som é reproduzido a partir da tomada óptica do televisor. Se o televisor mostra um sinal DTV(ar), vai enviar som de 5.1 canais para o receptor Home theater. Se a fonte é um componente digital como um DVD e está ligada ao televisor através de um cabo HDMI, só pode ouvir som de 2 canais a partir do receptor Home Theater. N Se houver uma falha na alimentação do televisor com o Receptor definido para Lig. (desligando um cabo de alimentação ou por um corte de energia), o Altifalante Seleccionar pode ficar definido para Altifalante Exter. quando voltar a ligar o televisor. (consulte a página 24) Resolução de problemas para o Anynet+ Sintoma O Anynet+não funciona. Quero iniciar o Anynet+. Quero sair do Anynet+. A mensagem A ligar a dispositivo Anynet+… aparece no ecrã. O dispositivo Anynet+ não reproduz. Não aparece o dispositivo ligado. Não consigo gravar o programa de televisão. O som do televisor não é reproduzido através do receptor. Solução

• Verifique se o dispositivo é um dispositivo Anynet+. O sistema Anynet+ suporta apenas dispositivos Anynet+.
• Ligue apenas um receptor (home theater).
• Verifique se o cabo de alimentação do dispositivo Anynet+ está ligado correctamente.
• Verifique as ligações por cabo Video/Audio/HDMI 1.3 do dispositivo Anynet+.
• Verifique se o Anynet+ (HDMI-CEC) está definido para Ligado no menu de configuração do Anynet+.
• Verifique se o telecomando do televisor está no modo TV.
• Verifique se é um telecomanto exclusivo da Anynet+.
• O Anynet+ não funciona em determinadas situações. (Pesquisar canais, Utilizar o WISELINK Pro, Plug & Play, etc.)
• Quando ligar ou remover o cabo HDMI 1.3, certifique-se de que procura novamente dispositivos ou de que desliga e volta a ligar o televisor.
• Certifique-se de que a função Anynet+ do dispositivo Anynet+ está ligada.
• Verifique se o dispositivo Anynet+ está correctamente ligado ao televisor e se o Anynet+ (HDMI-CEC) está definido para Ligado no menu de configuração Anynet+.
• Carregue no botão TV do telecomando do televisor para mudar para o televisor. Depois carregue no botão TOOLS para que apareça o menu Anynet+ e seleccione o menu desejado.
• Seleccione Ver TV no menu Anynet+.
• Carregue no botão SOURCE do telecomando do televisor e seleccione um dispositivo que não seja Anynet+.
• (O botão de canal só funciona quando não estiver ligado um dispositivo Anynet+ com sintonizador incorporado.)
• Não pode utilizar o telecomando quando está a configurar o Anynet+ ou a alternar para um modo de visualização.
• Utilize o telecomando quando a configuração do Anynet+ ou a comutação para o modo de visualização estiverem concluídos.
• Não pode utilizar a função de reprodução quando o Plug & Play está a decorrer.
• Verifique se o dispositivo suporta as funções Anynet+.
• Verifique se o cabo HDMI 1.3 está correctamente ligado.
• Verifique se o Anynet+ (HDMI-CEC) está definido para Ligado no menu de configuração Anynet+.
• Procure novamente dispositivos Anynet+ .
• Pode ligar um dispositivo Anynet+ utilizando apenas o cabo HDMI 1.3. Alguns cabos HDMI podem não suportar funções Anynet+.
• Se for interrompido por uma situação anómala, tal como a desconexão do cabo HDMI ou do cabo de alimentação, ou por uma falha na corrente, repita a pesquisa de dispositivos.
• Verifique se a tomada da antena do dispositivo de gravação está ligada correctamente.
• Ligue o cabo óptico entre o televisor e o receptor. Português - 32 BN68-02354A-Por.indb

03/09/2009 15:38:42 Recomendações de utilização Funcionalidade de teletexto A maioria das estações de televisão fornece serviços de informação por escrito através da função de Teletexto. A página de índice do serviço de teletexto fornece informações sobre como utilizar o serviço. Além disso, pode seleccionar várias opções de acordo com os seus requisitos, utilizando os botões do telecomando. N Para que as informações de teletexto sejam apresentadas correctamente, é preciso que a recepção dos canais se processe em boas condições. Caso contrário, podem faltar informações ou podem não aparecer algumas páginas. 1 : (sair) Sair da apresentação de teletexto. 2 6 (índice) Utiliza-se para ver a página de índice (conteúdo) a qualquer momento em que está a visualizar o teletexto.

3 5 (mostrar) Visualizar texto oculto (respostas a jogos de perguntas e respostas, por exemplo). Para ver o ecrã normal, carregue novamente no botão. 4 4 (tamanho) Visualizar as letras com o dobro do tamanho na metade superior do ecrã. Para aparecer na metade inferior do ecrã, carregue novamente. Para visualizar o ecrã normal, carregue novamente no botão.

5 8 (guardar) Guardar as páginas de teletexto. 6 / (activar teletexto/sobrepor) Activar o modo de teletexto depois de seleccionar o canal com o serviço de teletexto. Carregue duas vezes para sobrepor o ecrã de transmissão actual ao teletexto.

7 1 (página secundária) Visualizar a página secundária disponível. 8 2 (página para cima) Utiliza-se para ver a próxima página do teletexto. 9 3 (página para baixo) Utiliza-se para ver a página anterior do teletexto.

0 0 (modo) Seleccionar o modo de teletexto (LIST/FLOF). Se carregar no modo LIST, muda para o modo de Lista de memorização. No modo de Lista de memorização, pode guardar a página de teletexto na lista utilizando o botão 8(guardar).

! 9 (modo de espera) Para manter o ecrã numa determinada página, se a página seleccionada estiver ligada a várias páginas secundárias que aparecem automaticamente em sequência. Para continuar, carregue novamente neste botão. @ 7 (cancelar) Utiliza-se para ver a emissão enquanto procura uma página. # Botões coloridos (vermelho/verde/amarelo/azul) Se a estação emissora utilizar o sistema FASTEXT, os diferentes tópicos apresentados na página de teletexto aparecem codificados com cores. Para os seleccionar, carregue nos botões coloridos. Carregue num desses botões, de acordo com o que pretende. A página inclui outras informações a cores que podem ser seleccionadas da mesma maneira. Para visualizar a página anterior ou a página seguinte, carregue no botão colorido correspondente. N Pode alterar páginas de teletexto com os botões numéricos do telecomando. Português - 33 BN68-02354A-Por.indb

Continua... 03/09/2009 15:38:43 As páginas do teletexto estão divididas em seis categorias: Parte

Conteúdo Número da página seleccionada. Nome da estação emissora. Número da página actual ou indicações da procura. Data e hora. Texto. Informações sobre o estado. Informações FASTEXT. N As informações de teletexto são muitas vezes divididas em várias páginas mostradas em sequência e às quais pode aceder: - Introduzindo o número da página - Seleccionando um título numa lista - Seleccionando um título a cores (sistema FASTEXT) O Carregue no botão TV para sair do teletexto. Especificações do kit de montagem na parede (VESA) Instale o kit de montagem na parede numa parede sólida perpendicular ao chão. Se montar noutros materiais, contacte o revendedor mais próximo. Se instalar no tecto ou numa parede inclinada, pode cair e causar ferimentos graves. Família de produtos Televisor LCD Televisor plasma polegadas Espec. VESA (A * B) Parafuso normal Quantidade 19" ~22" 100 * 100 23"~29" 200 * 100 30"~40" 200 * 200 46"~55" 400 * 400 57"~70" 800 * 400 80" ~ 1400 * 800 42"~ 50" 400 * 400 58"~ 63" 600 * 400 70" ~ 800 * 400 80" ~ 1400 * 800

N Fornecemos as medidas standard para kits de montagem na parede como se mostra na tabela acima. N Na aquisição do nosso kit de montagem na parede, são fornecidos um manual de instalação detalhada e todas as peças necessárias para a montagem. N Não utilize parafusos com medida superior à standard porque podem danificar o interior do televisor. N Para os kits de montagem na parede não conformes às especificações de parafusos da norma VESA, o comprimento dos parafusos pode ser diferente, dependo das respectivas especificações. N Não utilize parafusos não conformes às especificações de parafusos da norma VESA. Não aperte demasiado os parafusos, pois pode danificar o produto ou fazê-lo cair, causando ferimentos pessoais. A Samsung não se responsabiliza por este tipo de acidentes. N A Samsung não se responsabiliza por danos nos produtos ou por ferimentos pessoais se for utilizado um kit de montagem na parede não conforme à VESA ou não especificado ou se o consumidor não seguir as instruções de instalação do produto. N Os nossos modelos de 57 e 63 não estão em conformidade com as especificações da VESA. Deste modo, deve utilizar o nosso kit de montagem na parede dedicado a este modelo. N Não exceda uma inclinação superior a 15 graus quando montar este televisor. Não instale o Kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos pessoais devido a choques eléctricos. Português - 34 BN68-02354A-Por.indb

03/09/2009 15:38:46 Preparação antes da instalação da Montagem na Parede na parede Caso A. Instalar a Montagem na Parede da Samsung Caso B. Instalar a Montagem na Parede de outra empresa

Instale a Montagem na Parede com um intervalo de torque de 15 kg/cm ou inferior. As peças podem danificar-se se o torque não tiver o intervalo especificado.

2. O Kit de Acessórios inclui um Anel de Suporte [②] para a instalação de uma Montagem na Parede de outra empresa para o

televisor Samsung. (Caso B) N Introduza os parafusos no respectivo orifício [①] quando instalar o suporte de montagem na parede.

as crianças não se penduram ou desestabilizam o televisor, o que poderia provocar a queda do mesmo e resultar em acidentes graves ou morte. Siga todas as precauções de segurança fornecidas no Folheto de Segurança incluído. Para estabilidade adicional, instale o dispositivo anti-queda por razões de segurança, como descrito em seguida. Parede Parede ❑ Para evitar a queda do televisor

Introduza os parafusos nos grampos e aparafuse-os com firmeza à parede. Verifique se os parafusos foram aparafusados com firmeza à parede. N Pode necessitar de material adicional, tal como um suporte, consoante o tipo de parede. N Uma vez que os grampos, parafusos e cordão não são fornecidos, adquira-os em separado. Retire os parafusos da parte central traseira do televisor, introduza os parafusos nos grampos, depois aparafuse os parafusos ao televisor novamente. N Os parafusos podem não ser fornecidos com o produto. Ligue os grampos fixados ao televisor e os grampos fixados à parede com um cordão forte, depois aperte muito bem o cordão. N Instale o televisor perto da parede de forma a não cair para trás. N É mais seguro ligar o cordão de modo a que os grampos fixados à parede estejam ao mesmo nível ou abaixo dos grampos fixados ao televisor. N Desaperte o cordão antes de transportar o televisor. Verifique se todas as ligações estão devidamente presas. Verifique regularmente as ligações para evitar qualquer sinal de gasto ou falha. Se tiver alguma dúvida sobre a segurança das suas ligações, contacte um instalador profissional. Português - 35 BN68-02354A-Por.indb

03/09/2009 15:38:49 Manter um espaço de instalação seguro Mantenha as distâncias recomendadas, entre o produto e outros objectos (por exemplo, uma parede) para garantir a ventilação adequada. Caso contrário, pode provocar um incêndio ou danificar o produto devido ao aumento de temperatura no interior do mesmo. Instale o produto de modo a que as distâncias recomendadas, assinaladas na figura seguinte, sejam respeitadas. N Se utilizar uma base ou suporte para montagem na parede, utilize apenas as peças fornecidas pela Samsung Electronics. - O facto de utilizar peças fornecidas por outro fabricante, pode resultar em danos materiais ou ferimentos graves em caso de queda do produto. - O facto de utilizar peças fornecidas por outro fabricante, pode resultar em danos materiais ou provocar um incêndio devido ao aumento de temperatura no interior do produto por ventilação inadequada. N O aspecto exterior pode ser diferente, dependendo do produto. Se instalar o produto com uma base 10 cm 10 cm 10 cm Se instalar o produto com um suporte para montagem na parede 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Português - 36 BN68-02354A-Por.indb

03/09/2009 15:38:50 Resolução Resoluçãode deproblemas problemas consulte primeiro esta lista. Se Se nenhuma destas sugestões parapara resolução de problemas Se tiver tiveralguma algumadúvida dúvidasobre sobreo otelevisor, televisor, consulte primeiro esta lista. nenhuma destas sugestões resolução de problemas e, e, emem seguida, clique em em Assistência ou contacte o Centro de atendimento na lista se aplicar, aplicar,consulte consulteoosite site‘www.samsung.com’ ‘www.samsung.com’ seguida, clique Assistência ou contacte o Centro de atendimento nada lista última página. da última página. a primeira solução possível para os seus problemas. N AAactualização actualizaçãode defirmware firmwarepode podeserser a primeira solução possível para os seus problemas. Problema Solução possível Qualidade de imagem Primeiro, execute o Teste de imagem para confirmar se o televisor está a apresentar o teste de imagem correctamente.

• Vá para MENU → Assistência → Auto-diagnóstico → Teste de Imagem Se a imagem de teste for apresentada correctamente, a imagem de má qualidade pode ser provocada pela fonte ou sinal. Linha pontilhada na extremidade do ecrã.

• Se tiver uma caixa de televisão por cabo/set top box analógica, actualize para uma set top box. Utilize cabos HDMI ou de Componente para obter uma qualidade de imagem HD.
• Subscritor de cabo/satélite : Tente estações HD (Alta Definição) a partir de canais codificados.
• Ligação antena : Tente estações HD após executar a memorização automática N Vários canais HD são actualizados a partir de conteúdos SD (Definição standard).
• Ajuste a resolução de saída de vídeo da caixa de televisão por cabo/set top box para 1080i ou 720p.
• A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos como no desporto e filmes de acção.
• Um nível de sinal baixo ou uma má qualidade pode causar distorção de imagem. Isto não é um problema do televisor.
• Certifique-se de que os cabos de Componente estão ligados às tomadas correctas. Ligações incorrectas ou soltas podem provocar problemas na cor ou o ecrã pode ficar em branco.
• Ajuste as opções de Imagem no menu TV (Modo de imagem, Cor, Brilho, Nitidez).
• Ajuste a opção Poupança de energia no menu Configurar.
• Tente a reposição de imagem para visualizar as predefinições da imagem. (Vá para MENU → Imagem → Reposição de imagem)
• Se o tamanho da imagem estiver definido para Ajustar ao ecrã, altere para 16:9.
• Altere a resolução da caixa de televisão por cabo/set top box. A imagem é a preto e branco apenas com entrada AV (Composto).

• Ligue o cabo de vídeo (amarelo) à tomada verde da entrada de componente 1 do televisor. A imagem fica bloqueada ou distorcida quando muda de canais ou a imagem está atrasada.

• Se estiver ligado a uma caixa de televisão por cabo, tente reiniciar a caixa de televisão por cabo. (ligue novamente o cabo de CA e espere até que a caixa de televisão por cabo reinicie. Pode demorar até 20 minutos)
• Defina a resolução de saída da caixa de televisão por cabo para 1080i ou 720p. A imagem do televisor não parece ser de tão boa qualidade como na loja. A imagem está distorcida: macrobloco, pequeno bloco, pontos, pixelização. Cor errada ou inexistente com a ligação de Componente. Cor e brilho fracos. Qualidade do som Primeiro, execute o Teste de som para confirmar se o áudio do televisor está a funcionar correctamente.
• Vá para MENU → Assistência → Auto-diagnóstico → Teste de som Se o áudio estiver a funcionar correctamente, o problema de som pode ser provocado pela fonte ou sinal. Não se ouve som ou o som é demasiado baixo mesmo com o volume no máximo. A imagem é boa, mas não tem som. Ruído nos auscultadores.

• Verifique o volume do dispositivo (caixa de televisão por cabo/set top box, DVD, Blu-ray, etc.) ligado ao televisor. Em seguida, ajuste o volume do televisor.
• Defina a opção Seleccionar Altifalante para Altifalante do televisor no menu do som.
• Certifique-se de que os cabos de áudio do dispositivo externo estão ligados às tomadas de entrada de áudio correctas no televisor.
• Verifique a opção de saída de áudio do dispositivo ligado. Ex) Pode ser necessário alterar a opção de áudio da caixa de televisão por cabo para HDMI quando tiver o cabo HDMI ligado ao televisor.
• Se estiver a utilizar um cabo DVI para HDMI, é necessário um cabo de áudio suplementar.
• Desactive a função SRS se definir o volume acima do valor 30.
• Remova a ficha da tomada dos auscultadores (se disponível no televisor).
• Verifique as ligações dos cabos. Certifique-se de que um cabo de vídeo não está ligado à entrada de áudio.
• Para ligações por antena/cabo, verifique a intensidade do sinal. Um nível de sinal baixo pode causar distorção de imagem. Português - 69 Português - 37 BN68-02334A-00POR.indb 69 BN68-02354A-Por.indb

Continua... Continua... 2009-08-20 6:22:12 03/09/2009 15:38:51 Problema Solução possível Sem imagem, sem vídeo O televisor não liga. Problema Sem imagem, sem vídeo O televisor não liga. O televisor desliga-se automaticamente. O televisor desliga-se automaticamente. Sem imagem/vídeo. Ligação RF (cabo/antena) Sem imagem/vídeo. Impossível receber todos os canais. Ligação RF (cabo/antena) A imagem está distorcida: macrobloco, pequeno bloco, pontos, pixelização. Impossível receber todos os canais. Ligação ao PC imagem está distorcida: macroMensagem "Modo não suportado". bloco, pequeno bloco, pontos, pixelização. O computador é sempre apresentado na lista de fontes mesmo que não esteja ligado. Ligação ao PC O vídeo está a funcionar correctamente, mas não há áudio com Mensagem "Modo não suportado". ligação HDMI. O computador é sempre apresentado Ligação defontes rede mesmo que não na lista de esteja ligado. vídeo a funcionar Falha deestá ligação da rede sem fios. correctamente, mas não há áudio com ligação HDMI.

• Certifique-se de que o cabo de alimentação CA está ligado correctamente à tomada de parede e ao televisor.
• Verifique se a tomada de parede está a funcionar devidamente. Solução possível
• Tente carregar no botão de alimentação no televisor para ter a certeza de que o telecomando está a funcionar correctamente. Se o televisor ligar, o problema pode ser causado pelo telecomando. resolverde o problema dode telecomando, telecomando não funciona"
• Para Certifique-se que o cabo alimentaçãoconsulte CA está "O ligado correctamente à tomada abaixo. de parede e ao televisor. a tomada de parede a funcionar devidamente.
• Verifique se o Temporizador estáestá definido para Lig. no menu Configurar. Tente carregar no botão deverifique alimentação no televisor ter a certeza de que o
• Se ligar o televisor ao PC, as definições de para alimentação do PC. está a funcionar
• telecomando Certifique-se de que o cabo decorrectamente. alimentação CA está ligado correctamente à tomada o televisor o problema pode ser causado pelo telecomando. de parede e aoligar, televisor. resolver problemasinal do telecomando, "O com telecomando funciona"
• Para Se não houveroqualquer durante 10 a consulte 15 minutos a ligação não por antena/ abaixo. cabo, o televisor desliga-se. Verifique as se ligações o Temporizador está(remova definidoe para no menutodos Configurar.
• • Verifique dos cabos. ligueLig. novamente os cabos do
• Se ligar oetelevisor ao PC, verifique as definições de alimentação do PC. televisor dispositivos externos)
• • Certifique-se o cabo de alimentação CA(cabo/set está ligado à tomada Defina a saídadedeque vídeo do dispositivo externo topcorrectamente box, DVD, Blu-ray, e ao televisor.às ligações de entrada do televisor. Por exemplo, saída do etc.)parede para corresponder
• dispositivo Se não houver qualquer sinal durante a 15 minutos externo : HDMI, entrada do10 televisor : HDMI.com a ligação por antena/ cabo, o televisor desliga-se.
• Certifique-se de que o dispositivo está ligado.
• • Certifique-se de que selecciona fonte correcta televisor, todos carregando no botão Verifique as ligações dos cabos.a(remova e ligue do novamente os cabos SOURCE telecomando. televisor edo dispositivos externos)
• • Reinicie dispositivo ao do voltar a ligar oexterno cabo de(cabo/set alimentação do dispositivo. Defina a osaída de vídeo dispositivo top box, DVD, Blu-ray, etc.) para corresponder às ligações de entrada do televisor. Por exemplo, saída do dispositivo externo : HDMI, entrada do televisor : HDMI.
• • Certifique-se está ligado. Certifique-se de de que que o o dispositivo cabo de antena está correctamente ligado.
• • Certifique-se quepara selecciona a canais fonte correcta do televisor, Tente Plug & de Play adicionar disponíveis à lista decarregando canais. no botão SOURCE do telecomando. para MENU
• Configurar → Plug & Play e aguarde até que todos os canais
• disponíveis Reinicie o dispositivo ao voltar a ligar o cabo de alimentação do dispositivo. sejam memorizados.
• Verifique se a antena está na posição correcta.
• A compressão de conteúdos de vídeo pode causar uma distorção na imagem, movimentos rápidos como no desporto e filmes de
• especialmente Certifique-se denas queimagens o cabo de antena está correctamente ligado.
• acção. Tente Plug & Play para adicionar canais disponíveis à lista de canais.
• Um nívelMENU de sinal pode causar distorção imagem.até Isto não é umosproblema Vá para
• Plug & Play edeaguarde que todos canais do televisor. disponíveis sejam memorizados.
• Verifique se a antena está na posição correcta.
• A compressão de conteúdos de vídeo pode causar uma distorção na imagem,
• Defina a resolução saída de e frequência do rápidos computador que corresponda especialmente nas de imagens movimentos comopara no desporto e filmes de resoluções suportadas pelo televisor. acção.
• Um nível de sinal baixo pode causar distorção de imagem. Isto não é um problema do
• Isto é normal; o computador é sempre apresentado na lista de fontes mesmo que um televisor. computador não esteja ligado. a resolução de saída e frequência para que corresponda às
• Defina Verifique as definições da saída de áudio do no computador seu computador. resoluções suportadas pelo televisor.
• Isto é normal; o computador é sempre apresentado na lista de fontes mesmo que um computador não esteja ligado.
• É necessária uma chave anticópia USB sem fios da Samsung para utilizar a rede sem fios.
• Certifique-se de que a opção Tipo redenoestá para Sem fios. Verifique as definições da saída dede áudio seudefinida computador.
• O televisor deve estar ligado a um router IP sem fios. Outros Ligação de rede A imagem não é apresentada em ecrã inteiro. Falha de ligação da rede sem fios. Outros A imagem não é apresentada em ecrã inteiro. O telecomando não funciona. necessária uma chave anticópia USB semos fios da Samsung rede
• É Serão apresentadas barras pretas em ambos lados nos canaispara HD utilizar semprea que sem fios. forem apresentados conteúdos SD (4:3) actualizados.
• Certifique-se de que abarras opçãopretas Tipo na de parte rede está definida para dos Semfilmes fios. que tenham Serão apresentadas superior e inferior formatodeve diferente seu televisor.
• um O televisor estardo ligado a um router IP sem fios.
• Ajuste a opção de tamanho da imagem no seu dispositivo externo ou televisor para ecrã inteiro.
• • Serão apresentadas pretas em ambos os ladoscorrecta nos canais HD sempre que Substitua as pilhas dobarras telecomando com a polaridade conteúdos localizada SD (4:3) actualizados.
• forem Limpe apresentados a janela de transmissão na parte superior do telecomando.
• • Serão apresentadas barras pretas na parte para superior e inferior dos filmes quede tenham Tente apontar o telecomando directamente o televisor a uma distância 1,5 m um1,8 formato diferente do seu televisor.

• Ajuste a opção de tamanho da imagem no seu dispositivo externo ou televisor para ecrã inteiro. Continua... Português - 70 O telecomando não funciona.

• Substitua as pilhas do telecomando com a polaridade correcta (+ -).
• Limpe a janela de transmissão localizada na parte superior do telecomando.
• Tente apontar o telecomando directamente para o televisor a uma distância de 1,5 m a 1,8 m. BN68-02334A-00POR.indb 70 2009-08-20 6:22:12 Português - 70 Português - 38 BN68-02334A-00POR.indb 70 BN68-02354A-Por.indb

Continua... Continua... 2009-08-20 6:22:12 03/09/2009 15:38:54 Problema Solução possível O televisor plasma está a emitir um zumbido.

• Normalmente, os televisores plasma emitem um ligeiro zumbido. Isto é normal. Este ruído deve-se às cargas eléctricas que são utilizadas para criar as imagens no ecrã.
• Se o zumbido for muito forte, a definição do brilho do televisor pode estar demasiado elevada. Tente reduzir a definição do brilho.
• Também pode surgir um zumbido forte, se a parte traseira do televisor plasma estiver demasiado perto de uma parede ou de qualquer outra superfície dura. Tente igualmente redireccionar os cabos de ligação.
• Uma montagem incorrecta na parede pode provocar ruído excessivo. Problemas de retenção de imagem (Queimadura)

• Para minimizar a possibilidade de queimadura de ecrã, este aparelho está equipado com tecnologia de redução de queimadura de ecrã. A tecnologia Pixel Shift permitelhe regular o movimento da imagem para cima/baixo (Linha vertical) e lateralmente (Ponto horizontal). Não é possível controlar o volume nem ligar/desligar o televisor com o telecomando da caixa de televisão por cabo/set top box.

• Programe o telecomando da caixa de televisão por cabo/set top box para funcionar com o televisor. Consulte o manual do utilizador do dispositivo por cabo/satélite para identificar o código do televisor SAMSUNG. Mensagem “Modo não suportado”.

• Verifique a resolução suportada pelo televisor e ajuste a resolução de saída do dispositivo externo em conformidade. Consulte as definições de resolução neste manual. Cheiro a plástico proveniente do televisor.

• Este cheiro é normal e dissipa-se com o passar do tempo. A intensidade do sinal do televisor está indisponível no menu de Teste de Autodiagnóstico.

• Esta função encontra-se apenas disponível para canais digitais com uma ligação de antena (RF/coaxial). O televisor está inclinado para a esquerda ou para a direita.

• Remova a base do suporte do televisor e monte novamente. Não é possível montar a base do suporte.

• Certifique-se de que o televisor se encontra sobre uma superfície plana. Se não conseguir retirar os parafusos do televisor, utilize uma chave de parafusos magnetizada. O menu do canal está a cinzento (indisponível).

• O menu Canal está apenas disponível quando a fonte de TV está seleccionada. Perde as suas definições após 30 minutos ou sempre que o televisor for desligado.

• Se o televisor estiver no modo Demo Loja, as definições de áudio e imagem são repostas a cada 30 minutos. Altere o modo Demo Loja para Uso Doméstico no procedimento Plug & Play. Carregue no botão SOURCE para seleccionar o modo TV , vá para MENU → Configurar → Plug & Play → ENTER Perda descontínua de áudio ou vídeo.

• Verifique as ligações dos cabos e ligue novamente.
• Este problema pode ser devido à utilização de cabos excessivamente rígidos ou finos. Certifique-se de que os cabos são suficientemente flexíveis para uma utilização a longo prazo. Para montagem na parede, recomenda-se a utilização de cabos com conectores de 90 graus. Pode ver pequenas partículas se olhar de perto para a extremidade da moldura em volta do ecrã do televisor.

• Faz parte do design do produto e não constitui um defeito. O menu PIP não está disponível.

• A funcionalidade PIP está apenas disponível quando visualizar uma fonte HDMI, PC ou componentes. ‘Sinal codificado’ ou ‘Sem sinal/Sinal fraco’ com CAM CARD(CI/CI+)

• Verifique se o CAM tem o CI(CI+) Card colocado na ranhura da interface comum.
• É normal, o televisor utiliza a função OTA (Over The Air) para actualizar o firmware transferido enquanto vê televisão. Problema de imagem/som frequente.

• Verifique e altere o sinal/fonte. N Algumas das imagens e funções acima assinaladas estão disponíveis apenas em modelos específicos. Português - 71 Português - 39 BN68-02334A-00POR.indb 71 BN68-02354A-Por.indb

2009-08-20 6:22:12 03/09/2009 15:38:55 Características Técnicas As descrições e características incluídas neste folheto destinam-se apenas a fins informativos e estão sujeitas a alterações sem aviso prévio. Nome do modelo PS42B450/PS42B451 PS50B450/PS50B451 42 inch 50 inch 1024 x 768 @ 60 Hz 1360 x 768 @ 60 Hz 10 W x 2 10 W x 2 Televisor apenas 1056 x 74 x 660 mm 1221 x 74 x749 mm Com base 1056 x 316 x 721 mm 1221 x 316 x 810 mm Televisor apenas 24 kg 31 kg Com base 28 kg 35 kg Tamanho do Ecrã (Diagonal) Resolução de PC (Ideal) Som (Saída) Dimensões (LxAxP) Peso Características ambientais Temperatura de funcionamento 50 °F to 104 °F (10 °C to 40 °C) Humidade de funcionamento 10% to 80%, sem condensação Temperatura de armazenamento -4 °F to 113 °F (-20 °C to 45 °C) Humidade de armazenamento 5% to 95%, sem condensação N Trata-se de um aparelho digital de Classe B. N Design e características técnicas sujeitos a alterações sem aviso prévio. N Para informações sobre a fonte de alimentação e o consumo de energia, veja a etiqueta colada ao produto. Português - 40 BN68-02354A-Por.indb

POR Eliminação correcta das baterias existentes neste produto Aplicável na União Europeia e noutros países europeus com sistemas de recolha de baterias separados.) Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66. Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente. Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias.
