PS50A557 - Televisore SAMSUNG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Televisore al plasma
Marca	SAMSUNG
Modello	PS50A557
Dimensioni schermo (diagonale)	50 pollici
Risoluzione nativa	1920 x 1080 pixel
Formato schermo	16:9
Potenza sonora	10 W + 10 W
Dimensioni (senza piedistallo)	1231 x 770 x 95 mm
Dimensioni (con piedistallo)	1231 x 831 x 320 mm
Peso (senza piedistallo)	38 kg
Peso (con piedistallo)	42 kg
Alimentazione	AC 100-240 V, 50/60 Hz
Consumo elettrico (stimato)	Circa 300 W
Connettività	2x HDMI, 1x Componente, 1x PC (D-Sub), 1x USB (foto/musica), 2x SCART (EXT1/EXT2), Uscita audio ottica
Funzioni speciali	Anynet+ (HDMI-CEC), WiseLink (USB), PIP, Televideo, Timer
Sintonizzatore	Analogico e digitale DVB-T
Protezione contro il burn-in	Sì (scorrimento pixel, schermo bianco)
Temperatura di funzionamento	10 °C a 40 °C
Umidità di funzionamento	10 % a 80 % (senza condensa)
Accessori inclusi	Telecomando, pile AAA, cavo di alimentazione, anelli ferromagnetici, kit supporto (viti, copertura)

Domande frequenti - PS50A557 SAMSUNG

Come evitare il burn-in (bruciatura dello schermo) su questo televisore al plasma?

Per evitare il burn-in, non lasciare immagini fisse (giochi, PC) visualizzate per più di due ore. Riduci contrasto e luminosità in caso di immagine ferma. Utilizza le funzioni Protezione bruciatura schermo (scorrimento pixel, schermo bianco) disponibili nel menu Immagine per rimuovere le tracce residue.

Qual è l'altitudine massima di funzionamento?

Lo schermo al plasma è progettato per funzionare a un'altitudine inferiore a 2000 metri. Al di sopra, potrebbe funzionare in modo anomalo. Non installarlo in queste condizioni.

Come collegare un computer al televisore?

Utilizza un cavo D-Sub (VGA) per collegare l'uscita video del PC al connettore PC IN sul retro del televisore e un cavo audio per il connettore audio PC. Puoi anche usare un cavo HDMI se il tuo PC ha un'uscita HDMI. Seleziona quindi la sorgente PC con il pulsante SOURCE.

Cosa fare se il telecomando non funziona?

Controlla che le pile siano inserite correttamente (terminali + e -) e che non siano scariche. Assicurati che il televisore sia acceso e che nessun ostacolo blocchi il sensore. Allontana le lampade fluorescenti. Se necessario, sostituisci le pile con nuove.

Come memorizzare automaticamente i canali?

Vai al menu Canale > Memorizzazione Automatica. Seleziona il tuo paese, quindi avvia la ricerca. Il televisore cerca e memorizza automaticamente tutti i canali disponibili. Puoi anche usare la funzione Plug & Play al primo avvio.

Posso collegare una cuffia a questo televisore?

Sì, è disponibile una presa per cuffia sul pannello laterale. Collega la tua cuffia (venduta separatamente). L'audio degli altoparlanti viene quindi disattivato. Regola il volume tramite il telecomando. Attenzione: un uso prolungato a volume elevato può danneggiare l'udito.

Cos'è la funzione Anynet+ e come si utilizza?

Anynet+ (HDMI-CEC) consente di controllare più dispositivi compatibili (lettore DVD, home theater) con un solo telecomando. Per attivarlo, vai su Ingresso > Anynet+ (HDMI-CEC) e impostalo su On. Collega i dispositivi tramite HDMI. Utilizza quindi il pulsante TOOLS per accedere al menu Anynet+.

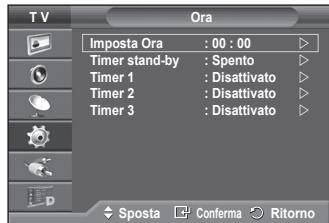

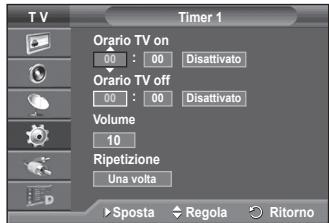

Come impostare l'orologio e i timer?

Vai a Configurazione > Orologio. Imposta data e ora. Puoi anche configurare la Sleep Timer (spegnimento automatico dopo 30-180 min) e i Timer 1, 2, 3 per accendere/spegnere il televisore a orari programmati. L'orologio deve essere impostato prima.

Come rimuovere le tracce di bruciatura dello schermo?

Utilizza le funzioni di Protezione bruciatura schermo nel menu Immagine: Bianco (mostra uno schermo bianco) e Scorrimento (sposta i pixel). Avvia queste funzioni per circa un'ora. Se le tracce persistono, ripeti l'operazione. Nota che le bruciature dello schermo non sono coperte dalla garanzia.

Come installare il supporto a parete (VESA)?

Questo televisore è compatibile con fissaggi a parete VESA 400 x 400 mm (viti M8). Usa un kit di montaggio a parete adatto. Segui il manuale di installazione fornito. Non stringere troppo le viti. Per i modelli 57" e 63" (non pertinenti qui), sono necessari fissaggi specifici. Rivolgiti a un installatore professionista.

MANUALE UTENTE PS50A557 SAMSUNG

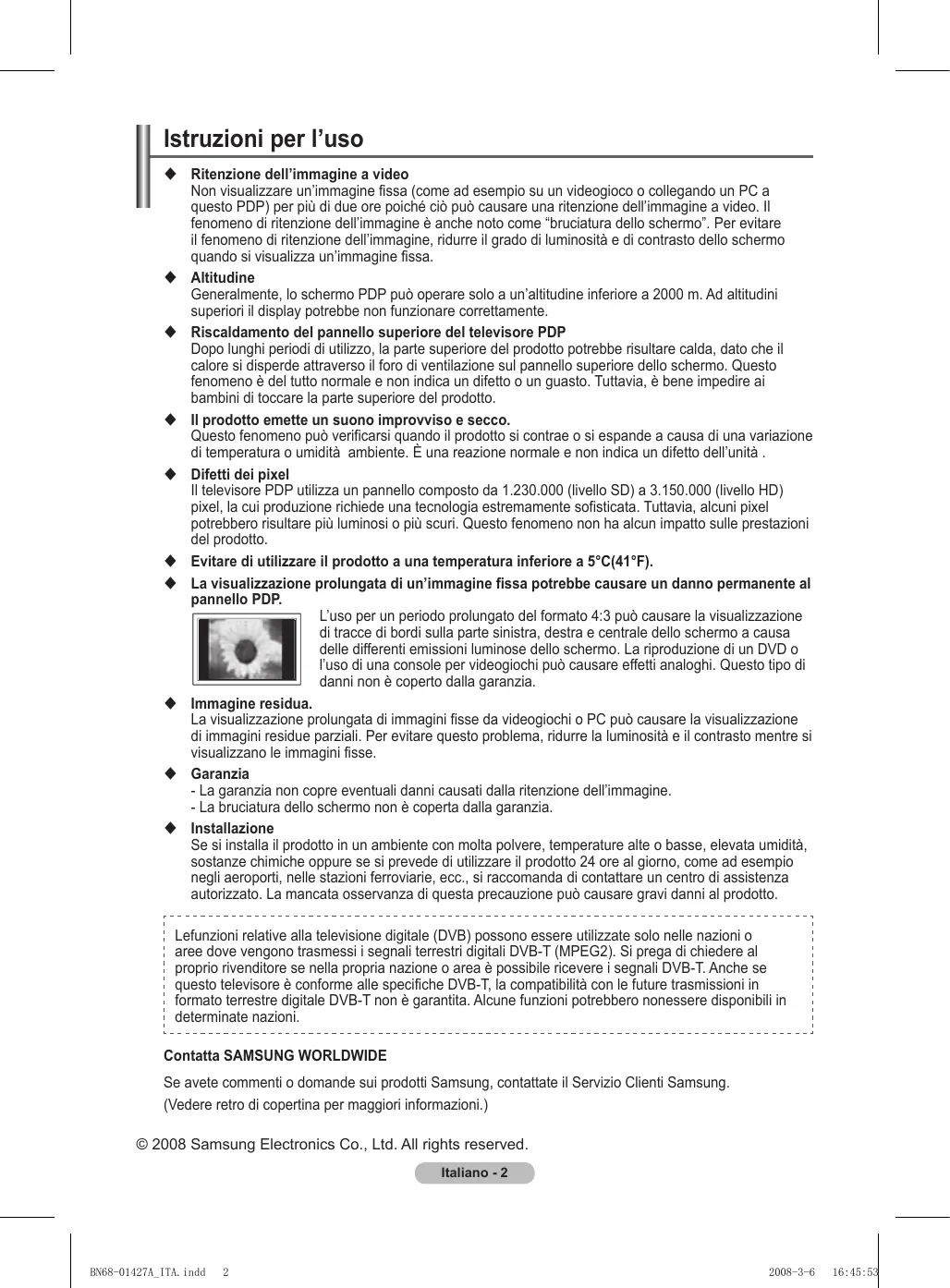

Ritenzione dell'immagine a video

Non visualizzare un'immagine fissa (come ad esempio su un videogioco o collegando un PC a questo PDP) per più di due ore poiché ciòcoulda causare una ritenzione dell'immagine a video. Il fenomeno di ritenzione dell'immagine èanche noto come "bruciatura dello schermo".Per evitare il fenomeno di ritenzione dell'immagine, ridurre il grado di luminosità e di contrastto dello schermo quando si visualizza un'immagne fissa.

Altitudine

Generalmente, lo schermo PDP può essere solo a un'altitudine inferiore a 2000 m. Ad altitudini superiore il display potrebbe non funzionare correttamente.

Riscaldamento del pannello superiore del tevisore PDP

Dopo lungi periodi di utilizzo, la parte superiore del prodotto potrebbe risultare calda, dato che il calorie si disperde attraverso il foro di ventilazione sul pannello superiore dello schermo. Questo fenomeno è del tutto normale e non indica un difetto o un guasto. Tuttavia, è bene impedire ai bambini di toccare la parte superiore del prodotto.

Il prodotto emette un suono improvviso e secco.

Questo fenomeno può verificarsi quando il prodotto si contrae o si espande a causa di una variazione di temperatura o umidità ambiente. è una reazione normale e non indica un difetto dell'unità.

Difetti dei pixel

Il teile sore PDP utilizza un pannello composto da 1.230.000 (livello SD) a 3.150.000 (livello HD) pixel, la cui produzione richiede una technologia extremamente sofisticata. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto.

Evitare di utilizzato il prodotto a una temperatura inferiore a 5^(41^)

La visualizzazione prolongata di un'imagine fissa potrebbe causare un danno permanente al pannello PDP.

L'uso per un periodo prolongato del formato 4:3could causare la visualizzazione di trace de bordi sulla parte sinistra, destra e centrale dello schermo a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l'uso di una console per videogiochi cui causare effetti analoghi. Questo tipo di danni non è coperto alla garanzia.

Imagine residua.

La visualizzazione prolungata di immagini fisse da videogiochi o PC cui poto causare la visualizzazione di immagini residue parziali. Per evitare questo problema, ridurre la luminosità e il contrasto nelle visualizzano le imagini fisse.

Garanzia

• La garanzia non copre eventuali danni causati alla ritenzione dell'imagine.
• La bruciatura dello schermo non è coperta alla garanzia.

Installazione

Se si installa il prodotto in un ambiente con molta polvere, temperature alte o basse, elevata umidità, sostanze chimiche oppure se si prevede di utilizzato il prodotto 24 ore al giorno, come ad esempio negli aeroporti, nelle stazioni ferroviarie, ecc., si raccomanda di contattare un centro di assistenza autorizzato. La mancata osservanza di但这a precauzione può causare gravi danni al prodotto.

Lefunzioni relative alla televisione digitale (DVB) possono essere utilizzate solo nelle nazioni o aree dove vengono trasmessi i segnali terresti digitali DVB-T (MPEG2). Si prega di chiedere al proprio rivenditore se nella propria nazione o area è possibile ricevere i segnali DVB-T. Anche se questo tevisore è conforme alle specifiche DVB-T, la compatibilità con le futura trasmissioni in formato terrestre digitale DVB-T non è garantita. Alcune funzioni potrebbero nonessere disponibili in determinate nazioni.

Contatta SAMSUNG WORLDWIDE

Se avete commenti o fornande sui prodotti Samsung, contattate il Servizio Clienti Samsung.

(Vedere retro di copertina per maggiori informazioni.)

Summario

Informazioni generali

Istruzioni per l'uso 2
Controllo dei componenti 4
Uso del piedistallo. 4
Pannello di controllo. 5
Pannello dei collegamenti 6
Telekomando. 8

Funzionamento

Accensione e spegnimento del teilevisore.....9

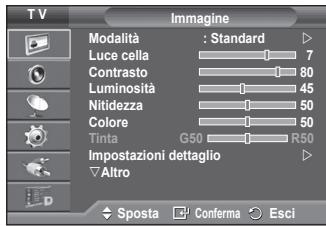

Visualizzazione dei menu 9
Funzione Plug & Play 10

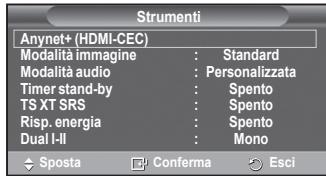

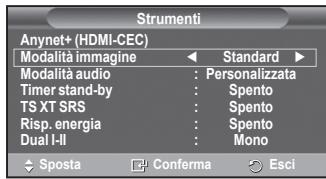

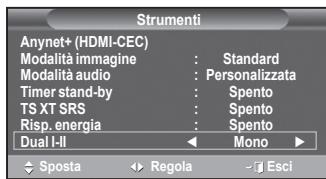

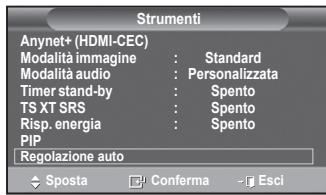

Uso del tasting TOOLS 12

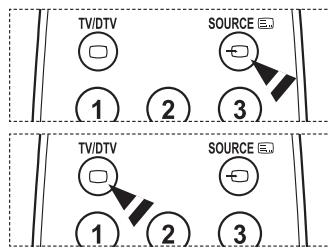

Visualizzazione di una sorgente di segnale esterna 12

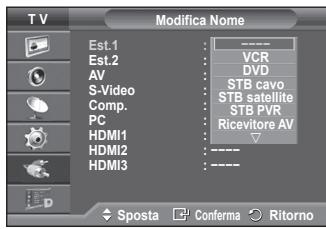

Modifica dei nomi dei dispositivi 13

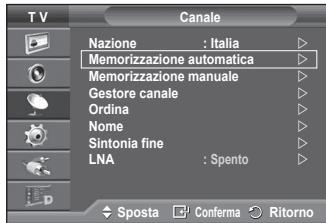

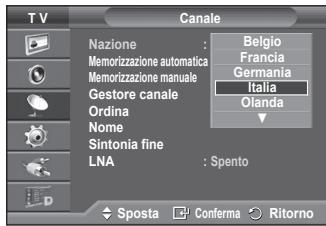

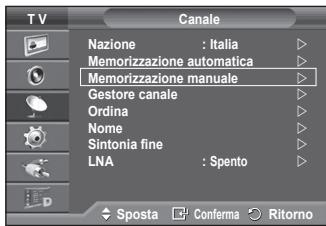

Memorizzazione automatica dei canali 13

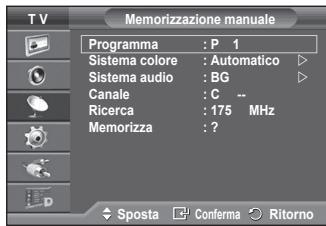

Memorizzazione manuale dei canali. 14

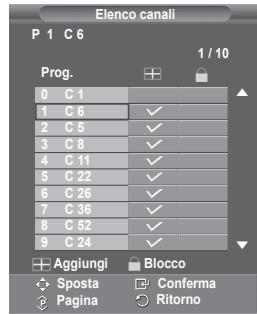

Aggiunta / Blocco di canali 15

Controllo dei canali

Ordinamento dei canali memorizzati. 16

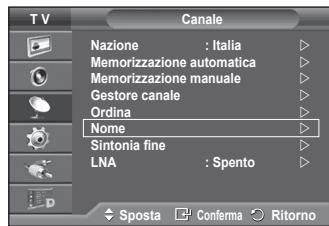

Denominazione dei canali 16

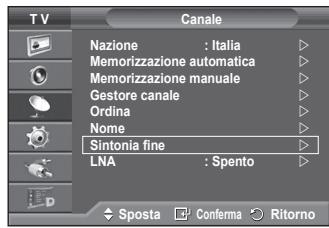

Ricezione fine dei canali 17

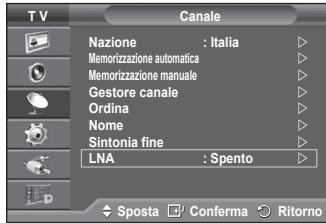

LNA (Low Noise Amplifier) 17

Controllodell'immagine

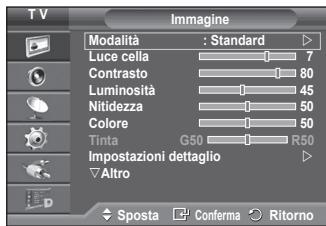

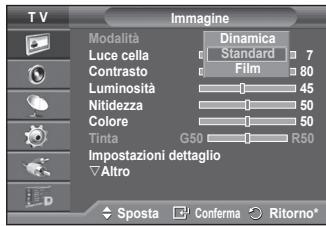

Modifica dello standard dell'immagine 18

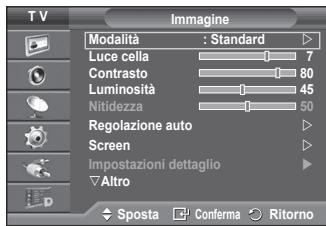

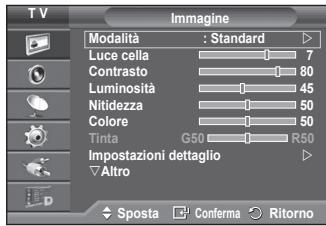

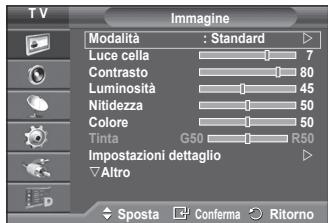

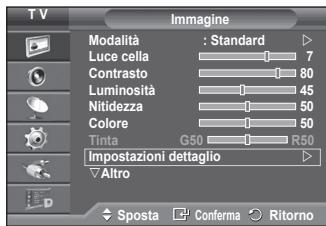

Personalizzazione delle impostazioni dell'imagine 18

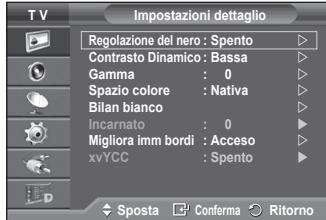

Configurazione delle impostazioni dettagliate dell'immagine 19

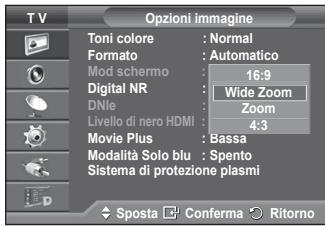

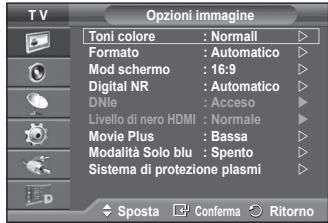

Opzioni imagine 20
Ripristino delle impostazioni predefinite dell'imagine 22

Controllo dell'audio

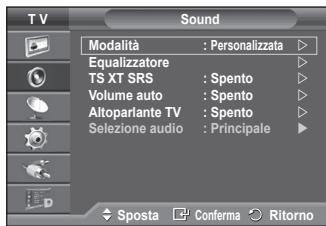

Funzioni audio. 23
Selezione della modalità audio (a seconda del modello). 24
Collegamento delle cuffie (vendute separatamente) 24

Descrizione delle funzioni

Funzioni orario 25

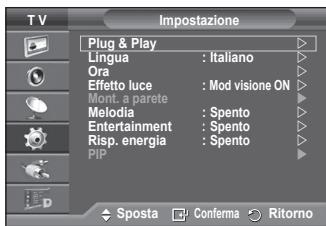

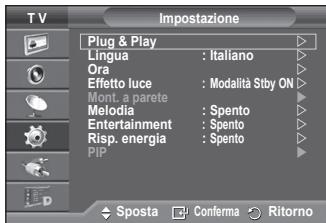

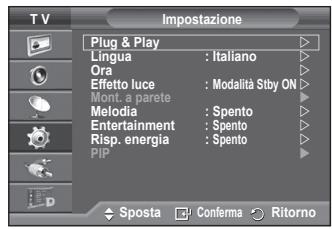

Lingua / Effetto luce / Melodia / Entertainment /Risp. energia / PIP 26

Schermo del PC

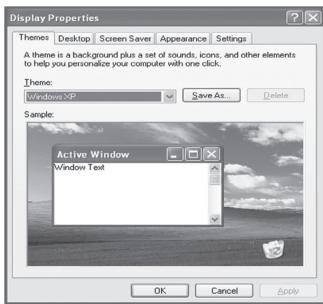

Impostazione del software del PC (basato su Windows XP). 28
Modalità di ingresso (PC) 29
Impostazione del PC. 30

Uso della funzione DTV

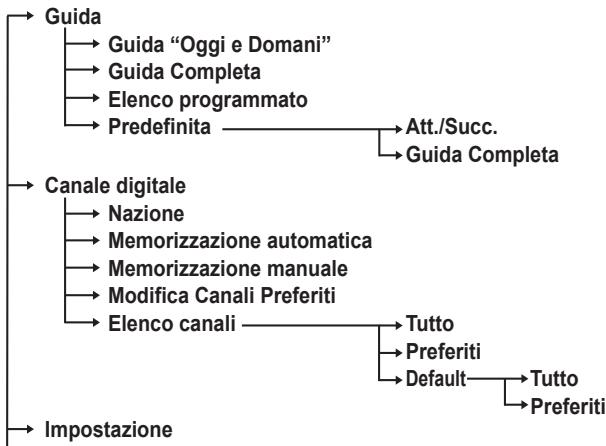

Anteprima del sistema di menu DTV 31
Visualizzazione di informazioni sul programma 32

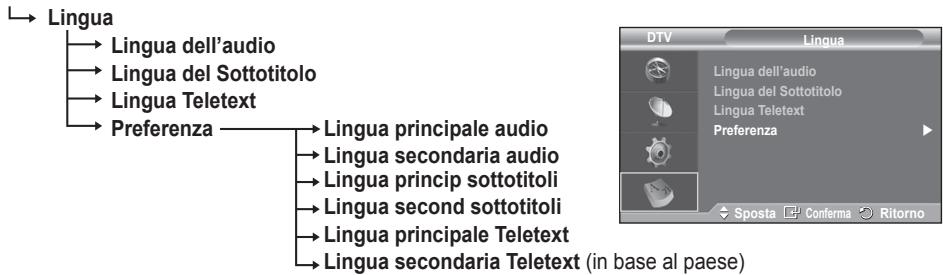

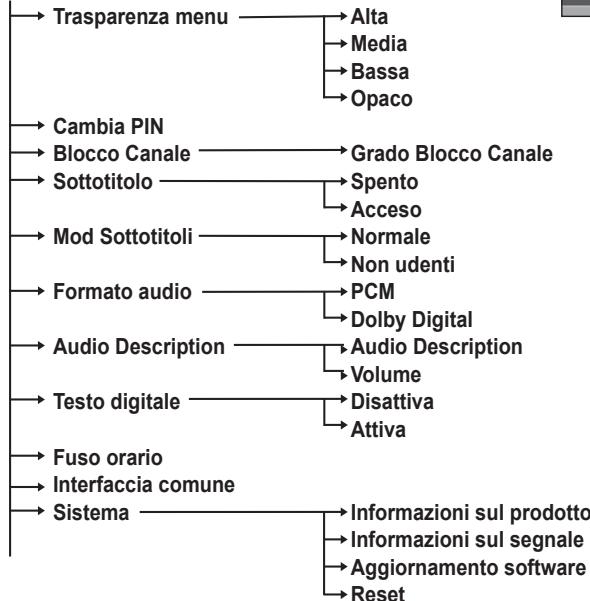

Uso del menu DTV. 33

WISELINK

Uso della funzione WISELINK 43
Uso del menu WISELINK. 44

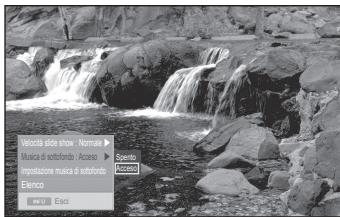

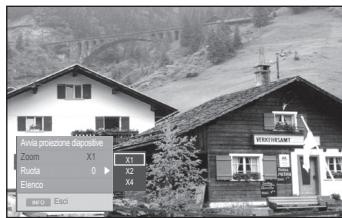

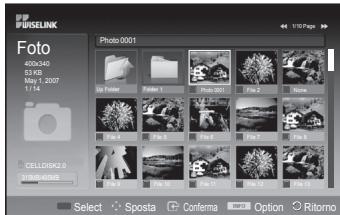

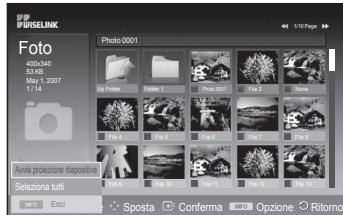

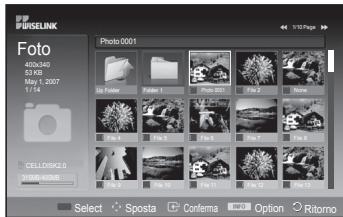

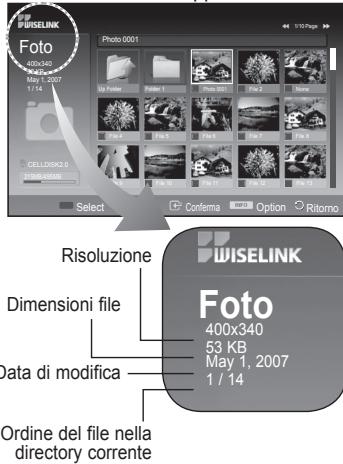

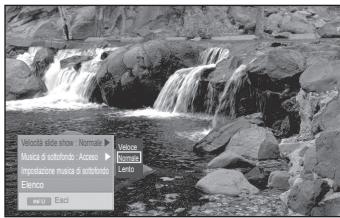

Uso dell'elenco FOTO (JPEG) 45

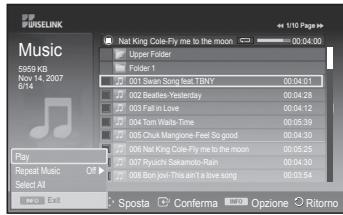

Uso dell'elenco MP3 48
Uso del menu Impostazione 49

Informazioni su Anynet+

Che cos'è Anynet+? 51

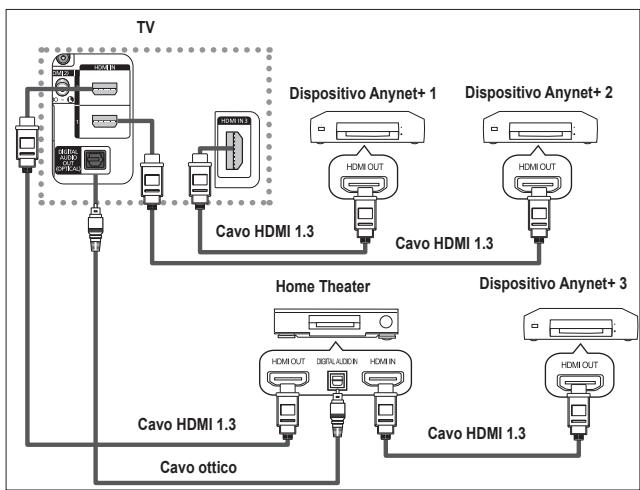

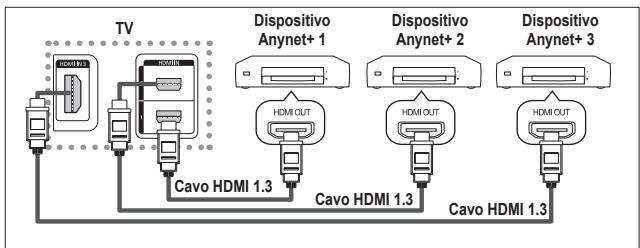

Collegamento dei dispositivi Anynet+ 51
Configurazione di Anynet+ 52

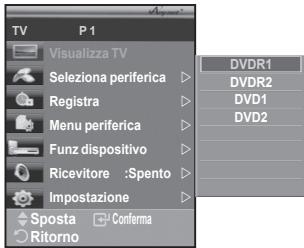

Scansione e passaggio da un dispositorio Anynet+ all'altro 52
Registrazione 53
Ascolto tramite il ricevitore 54
Controlli da effettuare prima di contattare l'assistenza tecnica 54

Appendice

Funzione Teletext (a seconda del modello)..55

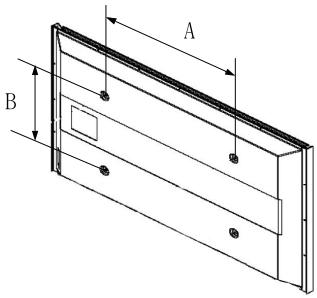

Specifiche del kit di supporto a parete (VESA) 57

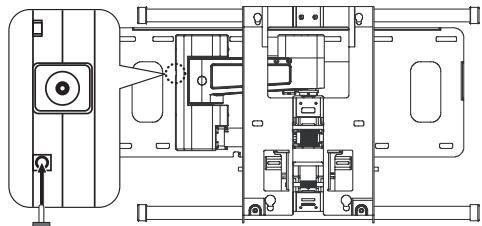

Regolazione montaggio a parete (kit venduto separatamente) 58
Assemblaggio del piedistallo (a seconda del modello). 59
Risoluzione dei problemi 60
Specifiche 61

Questo appearecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo appearecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1

Simboli

Premere

Importante

Nota

Controllo dei componenti

Manuale dell'utente

Telecomando/Batterie AAA

Cavo di alimentazione

Panno di pulizia

Scheda di garanzia/ Scheda di registrazione Guida alla sicurezza

Coperchio-Pannello inferiori /Viti (2ea) (vedere pagina 59).

Nucleo in ferrite per cavo di alimentazione

Nucleo in ferrite per S-Video

Nucleo in ferrite per Component

Acquistabile a parte

Cavo antenna

Cavi Component

Cavi audio

Cavo PC

Cavo scart

Cavo PC Audio

Cavo HDMI

Cavo HDMI/DVI

Nucleo in ferrite (cavo di alimentazione, S-Video, Component)

I nuclei in ferrite sono utilizzati per schermare i cavi dalle interferenze.

Quando sicollege un cavo, après il nucleo in ferrite e avvolgerlo intorno al cavo vicino alla spina.

Uso del piedistallo

Il PDP deve essere trasportato da due o più personne. Non appoggiare mai il PDP sul pavimento perché potrebbe danneggiarsi. Mantenere sempre il PDP in posizione diritta.
Il PDP più ruotare di 20 gradi a sinistra e a destra.

20^

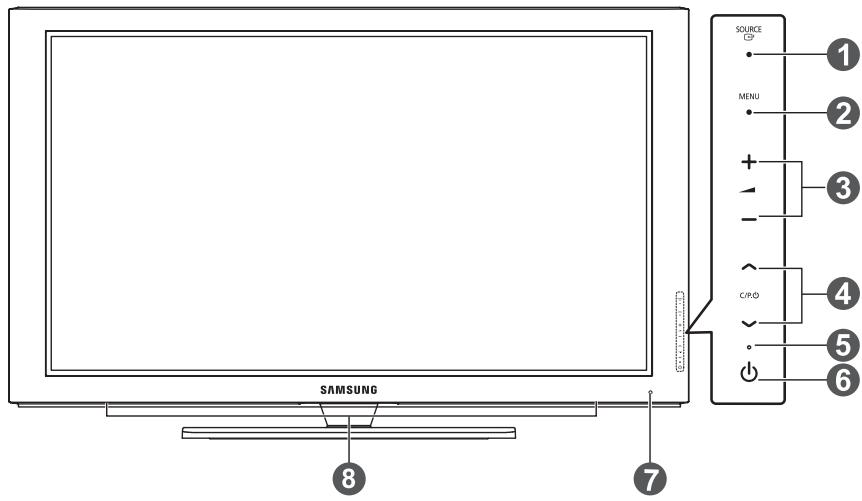

Pannello frontale

La forma e il colore del prodotto possono variare in base al modello.

1 SOURCE

Visualizza un menu con tutte le sorgenti d'ingreso disponibili (TV, Est.1, Est.2, AV, S-Video, Component, PC, HDMI1, HDMI2, HDMI3 e DTV).

Nel menu a video,utilizzare quello tastingosi come si usa il tastingo ENTER deltelecomando.

2 MENU

Premere per visualizzare il menu a video con le funzioni del tevisore.

3 - +

Premere peraumentare odiminuire il volume.

Nel menu a video,utilizzare i pulsanti- +
cosi come si utilizzato i tasti e del
telecomando.

4 C/P.O

Premere perambiare canale. Nel menu a video,utilizzare i pulsanti C/P.OV cosi come si utilizzato i tasti e▼ del telecomando.

Indicatore di alimentazione

Lampeggia e si spegne quando l'alimentazione è attivata, e si accende in modalità standby.

6 Tasto di accensione

Premere per accendere e specnere il teilevisore.

7 Sensore del telecomando

Puntare il telecomando in direzione di quello punto sul tevisore.

8 Altoparlante

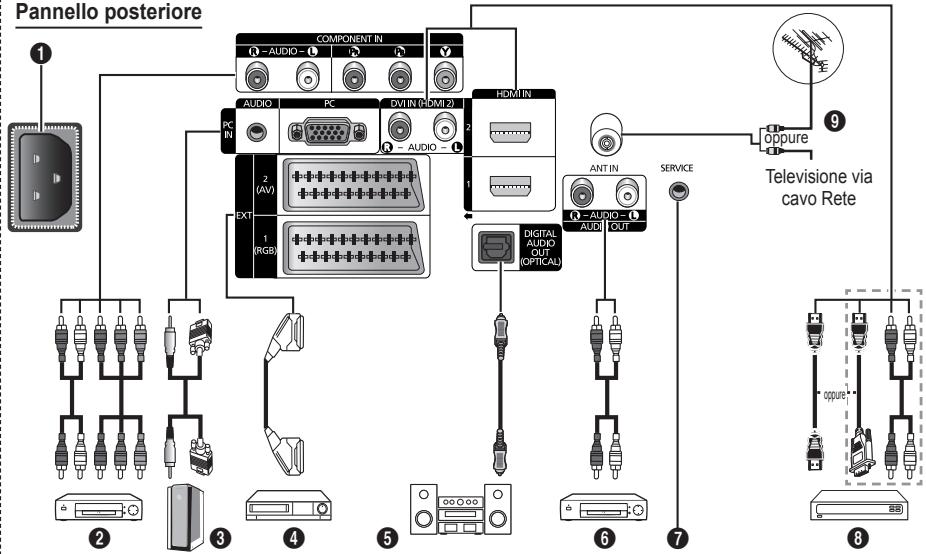

Pannello posteriore

La forma e il colore del prodotto possono variare in base al modello.

Quando sicollegeunsystema audio o video altelevisore,assicurarsi che tutti gli elementi siano spenti.
Quando si collega un dispositoivo esterno, fare corrispondere il colore del terminale di collegamento a quello del cavo.

1 POWER IN

Collegare il cavo di alimentazione fornito in dotazione.

2 COMPONENT IN

Ingressi (AUDIO L/R) e video (Y / P_B / P_R) per Component.

PC IN(PC) / AUDIO

Collegare ai jack video e audio del PC.

EXT1,EXT2

Ingressi euscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video.

Specifiche di I/O

Connettore	Ingresso			Uscita
	Video	Audio (L/R)	RGB	Video + Audio (L/R)
EXT 1	✓	✓	✓	Solo l'uscita TV o DTV è disponibile.
EXT 2	✓	✓		Uscita da scegliere.

Collegare a un componente audio digitale.

6 AUDIO OUT(AUDIO R/L)

Collegare i segnali audio RCA provenienti dal teilevisore a una sorgente esterna, come per esempio un dispositivo audio.

7 SERVICE

• Connettore riservato all'assistenza.

• Per regolare con il telecomando l'angolo di visuale del teilevisore, collegare il jack seriala tra la staffa di montaggio a parete a movimento elettronico e il teilevisore.

HDMI IN 1,2

Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI.
- Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utiliser il jack HDMI IN2.

Che casa significa HDMI?

• "High Definition Multimedia interface" permette la transmissione di dati video digitali ad alla definizione e audio digitale a canali multipli.
• Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il disposivo HDMI è di dimensioni più piccole, dispone della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale.

DVI IN (HDMI 2) AUDIO R/L

Uscite audio DVI per dispositivi esterni.

9 ANT IN

Connettore coassiale 75 per reti aeree/cavo.

Modalità supportate per HDMI/DVI e Component

	480i	480p	576i	576p	720p	1080i	1080p
HDMI/DVI 50Hz	X	X	X	O	O	O	O
HDMI/DVI 60Hz	X	O	X	X	O	O	O
Component	O	O	O	O	O	O	O

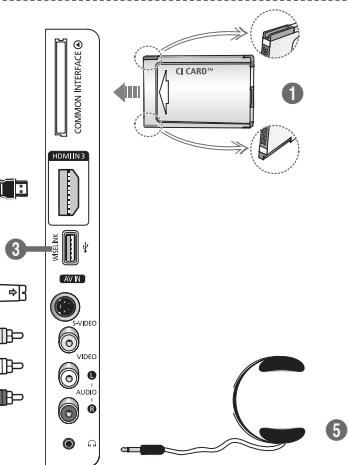

Pannello laterale

2

4

La forma e il colore del prodotto possono variare in base al modello.

Slot COMMON INTERFACE

Inserire la Scheduled CI (Common Interface, interfaccia comune) dello slot (vedere pagina 42).

• Con alcuni canali, se non si insertisce la " Scheda IC" appeare il messaggio "Segnale cripptato".
• Le informazioni di pairing che contengono un numero Telefonico, l'ID della schedà IC, l'ID host e altri dati verranno visualizzate entro 2~3 minuti. Se viene visualizzato un messaggio di erre, contattare il service provider.
• Quando la configurazione delleinformazioni relative al canale è stata completata, viene visualizzato il messaggio "Aggiornamento completato", aindicare che l'elenco dei canali è stato aggiornato.

  Inserire la scheda IC nella direzione indica sulla scheda stessa.

2 HDMI IN 3

Collegare al jack HDMI di un dispositivo predisporto per tale uscita.

3 WISELINK

Collegare un dispositivo di memorizzazione di massa USB per visualizzare file di fotografia (JPEG) e riproduire file audio (MP3).

Ingressi video (S-Video o Video) e audio per dispositivi esterni, come ad esempio una videocamera o un videoregistratore.

5 Jack della cuffia

É possibile collegare le cuffie se si desidera guardare un programme tevisivo nella disturbare le altre personne presenti nella stanza.

uso prolongato delle cuffie ad alto volume.
puo provocare danni all'udito.

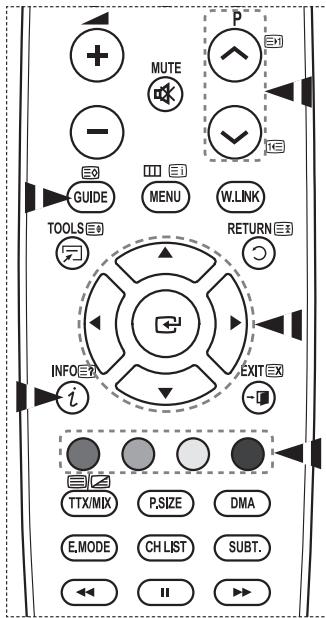

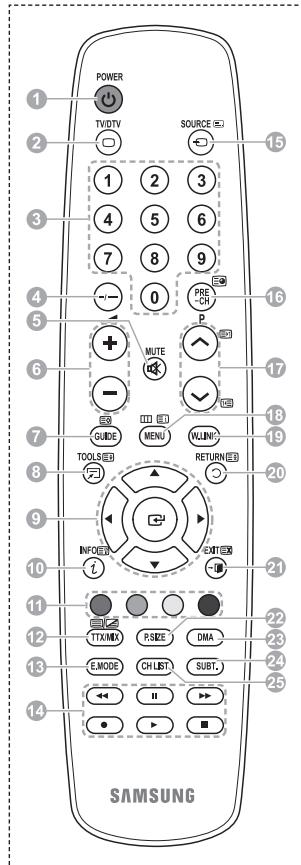

1 Tasto POWER (accende e spegne il tevisore)
2 Selezione direttamente il teilevisore e la modalità DTV
3 Tasti numerici per selezionare direttamente i canali
4 Sezione dei canali con una/due cître
5 Disattivazione temporanea dell'audio
Augento del volume Diminuzione del volume

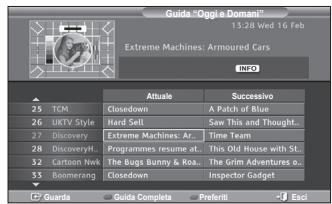

Visualizzazione della Guida elettronica ai programmi (EPG, Electronic Program Guide)
Utile per selezionare rapidamente le funzioni più frequentlymente utilizzate.
9 Controlla il cursore nel menu
Consente di vedere le informazioni sull'emittente corrente
Premere per selezionare le opzioni Display (Schemo) e Suono per le modalità Sport, Cinema e Giochi.
Funzioni videoregistrar/ DVD (riavolgimento, arresto, riproduzione/pausa, avanzamento rapido)
15 Selezione della sorgente disponibile
16 Canale precedente
7 Canale successivo Canale precedente
Visualizza il menu a video principale
19 La funzione consente di visualizzare e riproduire i file di fotografie (JPEG) e i file audio (MP3) da un dispositivo esterno. (Vedere pag. 45 (JPEG), 48 (MP3))
20 Ritorna al menu precedente
2 Esce dal menu a video
22 Selezione del fornato dell'imagine

Utilizzato quando si connette un dispositivo Samsung DMA (Digital Media Adapter) mediante un'interfaccia HDMI e passando alla modalità DMA. (Il tasting DMA è opzionale.)Per ulteri informazioni sulle procedure operative, consultare il Manuale dell'utente del dispositivo DMA. Questo tasting è disponibile quando "Anynet+ (HDMI-CEC)" è "Acceso" (vedere a pag. 52).
24 Visualizzazione dei sottotitoli digitali
Tasto di controllo dei canali (vedere pag. 15)

Funzioni Teletext

(Vedere pag. 55)

Uscita da Teletext (in base al modello)
7 Memorizzazione Teletext
8 Formato Teletext
10 Visualizzazione Teletext
10 Selezione argomento Fastext
12 Schemo Teletext/ visualizzazione contemporanea delle informazioni Teletext e della trasmissione normale
15 Sezione della modalità Teletext (LIST/FLOF)
16 Pagina secondaria Teletext
17 P : Pagina Teletext successiva
P : Pagina Teletext precedente
18 Indice del Teletext
20 Mantenimento Teletext
2 Annullamento Teletext

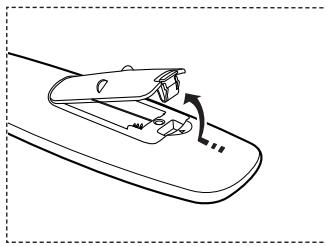

Installazione delle batterie nel telecomando

1 Sollevare il coperchio sul retro del telecomando come alla la figura.
2 Installare le due batterie AAA.

Assicurarsi che leindicazioni " + "e - " sulle batterie corrispondanoallo scherma all'interno del vano.
Non mischiare batterie diverse, ad esempio batterie alcaline e al manganese.

3 Chiudere il coperchio come alla figura.

Se si prevede di non utilizzato il telecommando per un periodo di tempo prolongato, rimuovere le batterie e riporte in un luogo asciutto e fresco. Il telecommando può essere usato fino a una distanza di 7 metri dal teilevisore. (Conside batterie durano circa un anno).

Se il telecomando non funziona! Verificare i seguenti punti:

1. Il televisore è acceso?
2. I poli - e + delle batterie sono invertiti?
3. Le batterie sono esaurite?
4. Si è verificata una interruzione di corrente, o il cavo di alimentazione è scollegato?
5. É presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Accensione e spegnimento del teilevisore

Il cavo di alimentazione è collegato sul retro del tevisore.

1 Inserire la spina in una presa appropriata.
La tensione di corrente è indicata sul retro del teilevisore e la frequenza è 50 o 60Hz
2 Premere il tasto di accensione (Acceso/Spento) sul pannello frontale del tevisore o premere il tasto POWER sul telecomando per accendere il tevisore. All'accensione, l'ultimo canale che si stava guardando prima di spegnere il tevisore verrà riselezionato automaticamente. Se non è più stato memorizzato alcun canale, non comparare una immagine chiara. Fare riferimento alle sezioni "Memorizzazione automatica dei canali" a pagina 13 o "Memorizzazione manuale dei canali" a pagina 14.
Se il tevisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente. Per informazioni, consultare "Funzioni Plug & Play" a pagina 10.
3 Premere il tasto di accensione (Acceso/Spento) sul pannello frontale del tevisore o premere il tasto POWER sul telecomando per spagnere il tevisore.
4 Per accendere il teilevisore, premere il tasto di accensione (Acceso/Spento) sul pannello frontale del teilevisore oppure premere il tasto POWER o i tasti numerici sul telecomando.

Visualizzazione dei menu

1 Premere il tasting MENU.
Viene visualizzato il menu principale.
Sulla sua sinistra sono presenti seiicone: Imagine, Suono, Canale, Impostazione, Ingressi e Menu digitale.
2 Premere il tasto o per selezionare un'icona.
Premere il tasto ENTER per accedere al sottomenu dell'icona.
3 Premere il tasting a o▼ per spostarsi sulle voci del menu.
Premere itastoENTERper accedereallevoci del me
4 Premere il tasto / / per modificare le voci selezionate.
Premere il tasto RETURN per ritornare al menu precedente.
5 Premere il tasto EXIT per uscire dal menu.

Se il teilevisore viene acceso per la prima volta, alcune opzioni di base vengono visualizzate automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

Se si selezione per erre una nazione sbagliata, i caratteri potrebbero essere visualizzati in modo errato.
funzioni relative alla televisione digitale (DVB) sono essere utilizzate solo nelle nazioni o aree dove vengono trasmessi i segnali terrestri digitali DVB-T (MPEG2). Si prega di chiedere al proprio rivenditore se nella propria nazione o area è POSSIBLE ricevere i segnali DVB-T. Anche se questo tevisore è conforme alle specifiche DVB-T, la compatibilità con le future trasmissioni in formato terrestre digitale DVB-T non è garantità. Alcune funzioni potrebbero non essere disponibili in determinate nazioni.

1 Se il tevisore è in modalità Standby, premere il tasto POWER sul telecomando. Verrà visualizzato il messaggio il messaggio di avvio della funzione Avvio Plug & Play. Premere il tasto ENTER.
2 Dopo alcuni secondi verrà visualizzato automaticamente il menu Lingua.
3 SeLECTIONARE la lingua desiderata premendo il tasto o . Premere il tasto ENTER.

Selezionare la modalità Selezionare 'Uso domestico' quando si installa il teilevisore a casa.

4 Premere il tasting o per selezionare Demo Negozio o Uso domestico, quindi premere ENTER. Viene visualizzato un messaggio per ricordare di controllare lo stato dell'antenna.

La selezione predefinita è Uso domestico.
Si consiglia di impostare la modalità Uso domestico per ottenere la migliorie qualita d'immagine in un ambiente domestico.
La modalità Demo Negozio è da utilizzato solo nei punti vendita.

Se l'unità è stata accidentally impostata sulla modalità Demo Negozio e si desidera tornare alla modalità Uso domestico (Standard): Premere il tasting Volume. Quando il menu OSD Volume viene visualizzato, tenere premuto il tasting MENU per 5 secondi.

5 Assicurarsi che l'antenna sua collegata al tevisore.

Premere il tasting ENTER. Verrà visualizzato il menu Nazione.

6 Selezionare la propria nazione o area desiderata premendo il tasting o▼. Premere il tasting ENTER.

Verrà visualizzato il messaggio Alcune funzioni DTV potrebbero non essere disponibili. Scansione analogica?

Questa funzione è supportata per tutti i paesi a eccezione dei seguenti: Francia, Germania, Italia, Olanda, Spagna, Svizzera, Regno Unito, Austria

Se il paese in cui viene installata l'unità supporta le funzioni DTV, il messaggio non viene visualizzato.Seguire quindi le istruzioni dal passaggio 12. Se il service provider locale non supporta le trasmissioni DTV ma l'utente selezione un paese che supporta le funzioni DTV, verrà attenuato il Plug & Play DTV

ma le funzioni DTV possono non funzionare correttamente. Se si selezione No, seguire le istruzioni da 7 a 10. Se si selezione Si, seguire le istruzioni da punto 11.

7 Selezionale No premendo il tasting o▶, quando premere ENTER. Verrà visualizzato il menu Memorizzazione automatica.

8 Premere il tastingo ENTER per iniziare la ricerca dei canali. La ricerca dei canali inizi e termina in modo automatico. Dopoe aver memorizzato tutti i canali disponibili, viene visualizzato il menu Imposta Ora. Premere il tastingo ENTER.

Per interrompere la ricerca, premere ENTER durante selezionato Arresta.

9 Premere il tasting o per selezionare Mese, Data, Anno, Ora, o Minuto. Per impostarli premere il tasting a o▼.

E possible impostare le voci Mese, Data, Anno, Ora o Minuto premendo direttamente i tasti numerici del telecomando.

10 Premere ENTER per confermare le impostazioni. Viene visualizzato il messaggio Buona visione. Al termine, premere il tasto ENTER.

Anche se non si preme il tasting ENTER, il messaggio scompare automaticamente dopo alcuni secondi.

11 Selezione Sì premendo il tasto o , quando premere ENTER. Viene visualizzato il menu Memorizzazione automatica.

12 Premere il tasto ENTER per avviare la ricerca dei canali analogiici. La ricerca dei canali analogiici inizia e termina in modo automatico. Una volta memorizzati tutti i canali analogiici disponibili, viene automaticamente visualizzata la finestra di ricerca dei canali digitali.

Per interrompere la ricerca, premere ENTER dopo avere selezionato Arresta.

13 Premere il tasto ENTER per iniziare la ricerca dei canali digitali. La ricerca dei canali digitali inizia e termina in modo automatico. Una volta memorizzati tutti i canali digitali disponibili, viene visualizzata la finestra di selezione del fosso orario.

Per interrompere la ricerca, premere ENTER dopo avere selezionato Arresta.
Se il canale DTViene aggiornato, l'opzione Sorgente nell'elenco sorgenti del menu Ingressi viene impostata automaticamente suDTV.
Per informazioni dettagliate sull'aggiornamento del canale DTV, consultare pagina 33 di quello manuale.

14 Premere il tasting o▼ per selezione il fosso orario desiderato, quando premere ENTER. Viene visualizzata la finestra di impostazione dell'ora. Premere il tasting ENTER.

15 Premere il tasting o per selezionare Mese, Data, Anno, Ora, o Minuto. Per impostarli premere il tasting a o▼.
E possible impostare le voci Mese, Data, Anno, Ora o Min premendo direttamente i tasti numerici del telecomando.
16 Premere ENTER per confermare le impostazioni. Viene visualizzato il messaggio Buona visione. Al termine, premere il tasto ENTER.

Anche se non si preme il tasting ENTER, il messaggio scompare automaticamente dopo alcuni secondi.

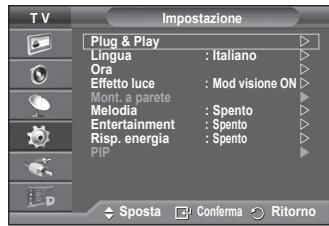

Per reimpostare esta funzione...

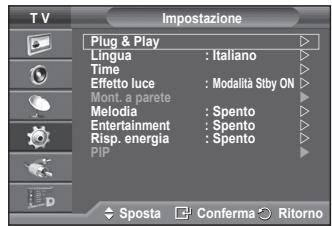

1 Premere il tasto MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Impostazione,quindi premere ENTER.
3 Premere nuovamente ENTER per selezionare Plug & Play. Viene visualizzato il messaggio Avvio Plug & Play.

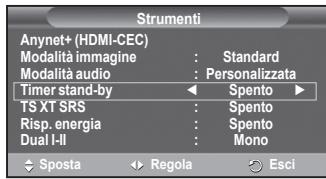

Uso del tasting TOOLS

Il tasting TOOLS consente di selezionare in modo semplice e rapido le funzioni utilizzate più di frequente. Il menu "Strumenti" cambia in base alla modalità di ingresso esterno che si sta visualizzando.

1 Premere il tasto TOOLS. Verrà visualizzato il menu Strumenti.
2 Premere il tasting o▼ per selezionare un menu, quando premere ENTER.
3 Premere i tasti / / / ENTER per visualizzare, modificare o utilizzato le voci selezione.Per una descrizione più dettagliata di agli funzione, consultare la pagina correspondente.

• Anynet+(HDMI-CEC), vedere pag. 52
• Modalità Imagine, vedere pag. 18
• Modalità audio, vedere pag. 23
  Timer stand-by, vedere pag. 25
  TSXT SRS,vedere pag.23
  Risp. energia, vedere pag. 27
  Dual I-II, vedere pag. 24

Visualizzazione di una sorgente di segnale esterna

È possibile passare alla visualizzazione di un segnale proveniente da un dispositivo collegato, come ad esempio un videoregistratore, DVD, Set-Top box, al teileisure e viceversa (via etere o via cavo).

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Ingressi, quindi premere ENTER.
3 Premere nuovamente ENTER per selezionare Elenco sorgenti.
4 Premere il tasto o per selezionare la sorgente del segnale, quindi premere ENTER. Sorgenti del segnale disponibili: TV, Est.1, Est.2, AV, S-Video, Component, PC, HDMI1, HDMI2, HDMI3, DTV

E' possibile scegliere solo i dispositivi esterni collegati al tevisore.

É possible selezionare queste opzioni simplicamente premendo il tasto SOURCE sul telecomando.
Per visualizzare nuovamente un programma tevisivo, premere il tasto TV/DTV e selezionare il numero di canale desiderato.

É possible assegnare un nome alla sorgente esterna.

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Ingressi,quindi premere ENTER.
3 Premere il tastingo▼per selezionare Modifica Nome, quindi premere ENTER.
4 Premere il tasting o▼ per selezionare la sorgente esterna da modificare, quando premere ENTER.
5 SeLECTIONARE il dispositivo desiderato premendo il tasto o▼, quindi premere ENTER. Nomi dei dispositivi disponibili: VCR, DVD, STB cavo, STB satellite, STB PVR, Ricevitore AV, Giochi, Videocamera, PC, TV, IPTV, Blu-Ray, HD DVD, DMA.
6 Premere il tasto EXIT per uscire.

Memorizzazione automatica dei canali

Non disponibile in modalità DTV o con ingresso esterno.

É possible effettuare la scansion delle gamme di frequenza disponibili (la disponibilità dipende alla nazione). I numero di programma assegnati automaticamente potrebbero non corrispondere ai numero di programma effettivi o desiderati. Tuttavia, è possible ordinare manually i numero ed eliminare i canali indesiderati.

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Canale,quindi premere ENTER.
3 Premere nuovamente il tasting ENTER. Vengono elencate le nazioni disponibili.
4 SeLECTIONARE la nazione premendo il tasting o▼, quando premere il tasting ENTER.

Anche se è stata modificata l'impostazione della nazione in quello menu, l'impostazione della nazione per il DTV rimane invariante. Per modificare l'impostazione della nazione per il DTV utilizzato la funzione Plug & Play. (Vedere pagne da 10 a 11)

5 Premere il tasting o▼ per selezionare Memorizzazione automatica, quando premere il tasting ENTER.
6 Premere nuovamente il tasto ENTER per avviare la ricerca. La ricerca terminerà automaticamente.

Per interrompere la ricerca prima del termine, premere il tasto MENU o ENTER.

Non disponibile in modalità DTV o con ingresso esterno. E possibile memorizzare i canali tevisivi, compreso qu ricevuti via cavo.

Quando si memorizzano manually i canali, è possibile scegliere:

Se memorizzare o meno agli canale trovato.
Il numero di programma di agli canale memorizzato che si desidera identificare.

1 Premere itasto MENU per visualizzare il menu.
2 Premere il tasting o▼ per selezionare Canale, quindi premere ENTER.

3 Premere il tasting o▼ per selezionare Memorizzazione manuale, quindi premere il tasting ENTER.

4 Selezionare l'opzione desiderata premendo il tasto o , quindi premere ENTER.
5 Una volta terminata l'impostazione, premere il tasto ENTER.
6 Premere il tasting EXIT per uscire.

Programma (Numero di programma da assegnare a un canale)

• Premere il tasting o fino a quando appeare il numero corretto.

  Éanche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9).

Sistema colore: Automatico/PAL/SECAM/NTSC4.43

• Premere il tasting o per selezionare lo standard del colore desiderato.

Sistema audio: BG/DK/I/L

• Premere il tasting o▼ per selezionare lo standard audio desiderato.

Canale (Quando si conosce il numero del canale da memorizzare)

Premere il tasting o per selezionare C (canale via antenna) o S (canale via cavo).

• Premere il tasting , quindi premere il tasting o per selezionare il numero desiderato.

Eanche possiblenselezionare direttamente il numero del canale premendo i tasti numerici (0 9)
Se l'audio è anomalo o assente, riselezionare lo standard audio richiesto.

Ricerca (Quando non si conosce il numero del canale)

• Premere il tasting o per avviare la ricerca.
• Il sintonizzatore effettua la scansion della gamma di frequenza sono a quando appeare il primo canale o il canale selezionato.

Memorizza (Quando si memorizza il canale e il numero di programma corrispondente)

• Impostare su OK premendo il tasto ENTER.

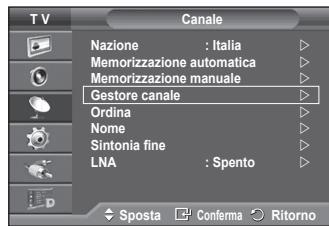

Modalità del canale

P (Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero da P00 a P99. In esta modalità, è possible selezionare un canale digitando il numero corrispondente.
C (Antenna): É possible selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna emittente.
S (Cavo): É possible selezionare un canale immettendo in questa modalità il numero assegnato a ciascun canale via cavo.

Non disponibile in modalità DTV o con ingresso esterno. Utilizzando la funzione Gestore canale è possibile bloccare o aggiungere ulteriori canali.

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Canale,quindi premere ENTER.
3 Premere il tastingo▼per selezionareGestore canale,quindi premere ENTER.

Aggiunta di canali

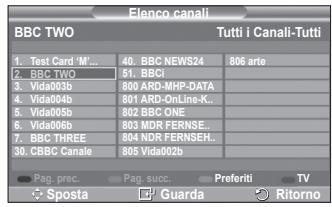

Utilizzando l'Elenco canali è possible aggiungere ulteriori canali.

4 Selezionare Elenco canali premendo il tasto ENTER.
5 Spostarsi nel Campo () premendo i tasti / / / selezionare il canale da aggiungere e premere ENTER per aggiungere il canale.

Se si preme di nuovo il tasting ENTER il symbolo (✔)'accanto al canale scompare e il canale non viene aggiunto.

Blocco di canali

Tramite但这a funzione è possibile impedireagli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti, annullando il video e azzerando l'audio.

6 Premere il tastingo▼per selezionare Blocco canali, quindi premere ENTER.
7 SeLECTIONAREAcceso premendo il tastingo▼,quindi premere ENTER.
8 Premere il tastingo▼per selezionare Elenco canali, quindi premere ENTER.
9 Spostarsi nel Campo ( ) premendo i tasti ▲/▼/▲/▶, selezionare il canale da bloccare e premere ENTER.

Se si preme di nuovo il tasto ENTER il symbolo (✓) accanto al canale scompare e il canale non viene bloccato.
Una volta attivata la funzione Blocco canali viene visualizzata una pagina blu.

10 Premere il tasting EXIT per uscire.

E possible selezionare queste opzioni simplicamente premendo il tasting CH LIST sul telecomando.

Non disponibile in modalità DTV o con ingresso esterno.

Questa operazione consente di modificare i numeri di programma dei canali memorizzati.

E spesso necessaria après la memorizzazione automatica dei canali.

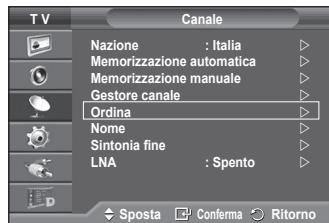

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Canale,quindi premere ENTER.
3 Premere il tasting o▼ per selezionare Ordina, quando premere il tasting ENTER.
4 SeLECTIONARE il canale che si desidera spostare premendo il tasting o , quando premere ENTER.
5 SeLECTIONAREI numero delprogramma da assegnare al canale premendo il tasto o

Premere ENTER. Il canale viene spostato nella sua nuova posizione e tutti gli altri canali si spostano di consegenza.

6 Ripetere i passaggi da 4 a 5 per assegnare i numero di programma ai canali.
7 Premere il tastinge EXIT per uscire.

Denominazione dei canali

Non disponibile in modalità DTV o con ingresso esterno. I nomi dei canali vengono assegnati automaticamente in base alle informazioni trasmesse. è possibile tuttavia assegnare nuovi nomi modificando quelli esistenti.

1 Premere itasto MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Canale,quindi premere ENTER.
3 Premere il tasting o▼ per selezionare Nome, quindi premere ENTER.
4 Premere il tasting o▼ per selezionare il canale al quale assegnare il nuovo nome, quindi premere ENTER.
5 Premere il tasting o▼ per selezionare una lettera, un numero o un significo. La sequenza è: A~Z, 0~9, +, -, *, /, vuoto).

Per spostarsi sulla lettera precedente o successiva, premere il tastingo o , quindi premere ENTER.

6 Ripetere i passaggi da 4 a 5 per agli canale al quale si desidera assegnare un nuovo nome.
7 Premere il tasto EXIT per uscire.

Ricezione fine dei canali

Non disponibile in modalità DTV o con ingresso esterno.

Se la riscizione è chiara, non è necessario sintonizzare il canale poiché esta operazione viene effettuata automaticamente durante le operazioni di ricerca e memorizzazione.

Seuggard, la spongia e le spongia.

1 Premere itasto MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Canale,quindi premere ENTER.
3 Premere il tastingo▼per selezionare Sintonia fine,quindi premere ENTER.
4 Per ottener un'immagine nitida e chiara e una Buona qualità dell'audio, premere il tasto o fino a raggiungere l'impostazione ottimale. Premere il tasto ENTER.

L'opzione Memorizzazione sintonia fine modifica il colore il colore dell'OSD (On Screen Display) del canale da bianco a grosso, aggiungendo il significato.
Per reimpostare la sintonia fine su 0, selezionare Reset premendo il tasto o▼. Premere il tasto ENTER.

5 Premere il tasto EXIT per uscire.

Questa funzione è molto utile in caso di segnale TV debole.

La funzione LNA amplifica il segnale TV in condizioni di segnale debole,attraverso un preamplificatore low-noise che potenzia il segnale in ingresso.

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Canale,quindi premere ENTER.
3 Premere il tasting o▼ per selezionare LNA, quindi premere il tasting ENTER.
4 Selezionare Spento o Acceso premendo il tasting o▼, quindi premere ENTER.
5 Premere il tasting EXIT per uscire.

In base alle zone, l'impostazione di fabbrica della funzione LNA cui o essere On o Off.

Modifica dello standard dell'immagine

É possible selezionare il tipo di immagine che più corrisponde alle proprie esigenze.

1 Premere il tastingo MENU per visualizzare il menu.
2. Premere il tasting per selezionare Imagine.
3. Premere il tastinge per selezionare Modalità.
4 SeLECTIONARE la modalità desiderata premendo il tasto ▲ o▼, quindi premere ENTER.

Modalità disponibili: Dinamica, Standard, Film

I parametri di impostazione possono variare in base alla sorgente di ingresso.

5 Premere il tastingo EXIT per uscire.

◆ Scegliere Dinamica per guardare i programmi tevisivi durante il giorno o quando la luce ambientale è molto intensa.
Scegliere Standard per guardare la televisione in condizioni normali.
Scegliere Film per guardare i film.

Impostazioni rapide

1 Premere il tasto TOOLS sul telecomando.
2 Premere il tastingo▼per selezionare Modalita immagine.
3 Per selezionare I'opzione desiderata, premere il tasting o

Personalizzazione delle impostazioni dell'immagine

Il tevisore ha diverse opzioni che consentono di controllare la qualità dell'imagine.

1 Premere itasto MENU per visualizzare il menu.
2 Premere il tasting PER selezionare Imagine.
3 Premere il tasto ENTER per selezionare Modalità.
4 Selezionale la modalità desiderata premendo il tasto o , quindi premere ENTER.

Modalità disponibili: Dinamica, Standard, Film

5 Selezionare l'opzione desiderata premendo il tasto o , quindi premere ENTER.
6 Una volta terminata l'impostazione, premere il tasto ENTER.
7 Premere il tastingo EXIT per uscire.

Luce cella - Contrasto - Luminosità - Nitidezza - Colore - Tinta

In modalità Analog TV (TV analogica), Est., AV, S-Video del sistema PAL, non è possibile utilizzato la funzione Tinta.
In modalità PC, è possible modificare solo i parametri Luce cella, Contrasto e Luminosità. Premere il tasto o > fino a raggiungere l'impostazione ottimale.

possiblenegurareleimpostazioniedetttagliedell'imagine.

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tasto ENTER per selezionare Imagine.
3 Premere l tasto o per selezionare Impostazioni dettaglio, quindi premere ENTER.
4 Selezionare I'opzione desiderata premendo il tasto o , quindi premere ENTER.

Le opzioni disponibili sono: Regolazione del nero, Contrasto Dinamico, Gamma, Spazio colore, Bilan bianco, Incarnato, Migliora imm bordi, xvYCC.

5 Una volta terminata l'impostazione, premere il tasto ENTER.

6 Premere il tasting EXIT per uscire.

La modalità Impostazioni dettaglio è disponibile in modalità Standard o Film.

In modalità PC, è possible modificare solo i parametri "Contrasto Dinamico", "Gamma" e "Bilan bianco" tra le opzioni della voce "Impostazioni dettaglio".

Regolazione del nero: Spento/Bassa/Media/Alto

Consente di selezionale direttamente il livello di nero sullo schermo per regolarne la profondità.

Contrasto Dinamico: Spento/Bassa/Media/Alto

Consente regolare in modo ottimale il livello di contrasto il contrasto dello schermo.

Gamma: -3 +3

Consente di regolare la luminosità media delle immagini.

Premere il tasto o fino a raggiungere l'impostazione ottimale.

Spazio colore: Automatico/Nativa/Personalizzata

Lo spazio colore è la matrice di colori composta dai colori rosso, verde e blu.

Per scopire lo straordinario mondo dei colori naturali basta selezionare lo spazio colore preferito.

• Automatico: Lo Spazio colore Automatico regola automaticamente la tonalità più naturale dei colori basata sulle sorgenti del programma.
• Nativa: Lo Spazio colore Nativa offre tonalità di colore ricche e profonde.
• Personalizzata: Regola la gamma colore per adattarla alle proprie preferenze. (vedere

"Personalizzazione dello Spazio colore")

Personalizzazione dello Spazio colore

Colore: Rosso/Verde/Blu/Giallo/Ciano/Magenta

Regola la gamma colore per adattarla alle proprie preferenze.

La funzione Colore è disponibile quando l'opzione Spazio colore è impostata su Personalizzata.

Premere il tasting o per selezionare Rosso, Verde, Blu, Giallo, Ciano o Magenta.

Premere il tasto ENTER.

• Rosso/Verde/Blu: Nella funzione Colore, è possibile regolare i valori RGB per i colori selezionati.
  Premiere il tasting ▲ o▼ per selezionale Rosso, Verde o Blu e modificarne i valori. Premere il tasting ENTER. Premere il tasting ▲ o▼ per diminuire o augmentare il valore della voce desiderata. Premere il tasting ENTER.
• Reset: Ripristina le impostazioni dello spazio colore ai valori predefiniti.

Bilan bianco: R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain/Reset

Consente di regolare la temperatura del colore per ottenere immagini più naturali.

R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain: Una volta modificato il valore, lo schermo viene automaticamente aggiornato.

Selezionare l'opzione desiderata premendo il tasting o▼, quando premere ENTER. Premere il tasting o▼ fino a raggiungere l'impostazione ottimale.

Reset: Consente di ripristinare i valori predefiniti di bilanciamento del bianco.

Incarnato: -15~+15
E' possible enfatizzare i toni rosa dell'imagine.
Premere il tasto o fino a raggiungere l'impostazione ottimale.

Una volta modificato il valore, lo schermo viene automaticamente aggiornato.
Migliora imm bordi: Spento/Acceso
Consente di mettere in risalto i bordi degli oggetti.
xvYCC: Spento/Acceso
Impostando la modalità xvYCC su Acceso, si notera un miglioramento nei dettagli e nel colore quando si guarda un film da un dispositivo esterno (per es. un lettre DVD) Collegato ai jack HDMI o Comp. IN. E' necessario impostare la modalità Immagine su Film per poter attivare la funzione.
La funzione xvYCC è attivabile solo in modalità Comp. o HDMI (Y, Cb, Cr).

Opzioni imagine

É possible configurare le impostazioni dettagliate dell'imagine.

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tasting ENTER per selezionare Imagine.
3 Premere il tasting o▼ per selezionare Opzioni imagine, quindi premere il tasting ENTER.
4 SeLECTIONARE la modalita desiderata premendo il tasto o , quindi premere ENTER.
5 Una volta terminata l'impostazione, premere il tasto ENTER.
6 Premere il tasting EXIT per uscire.

In modalità PC, è possible modificare solo i parametri Toni colore, Formato e Prevenzione bruciatura schermo tra le opzioni della voce Opzioni immagine.
Toni colore: Freddo2/Freddo1/Normale/Caldo1/Caldo2

Se la modalità dell'imagine è impostata su Dinamica o Standard, le opzioni Caldo1 e Caldo2 non sono disponibili.

Formato: Automatico, 16:9, Wide Zoom, Zoom, 4:3, Solo scansione

È possibile impostare il formato dell'imagine che più si adatta alle proprie esigenze.

• Automatico: Espande e alza verticalmente l'imagine da 4:3 a 16:9.
• 16:9: Imposta l'imagine sul fornato 16:9.
• Wide Zoom: Aumenta il formatting dell'imagine a più di 4:3. Dapo ave selezionato, è possible spostare l'imagine in alto o in basso utilizzato il tasto ▲ o▼ premendo il tasto ▷ o ENTER.
• Zoom: Ingrandisce verticalmente la dimensione dell'immagine sullo schermo.
• 4:3: Imposta il formato normale 4:3.
• Solo scansione: Utilizzare questa funzione per visualizzare l'imagine completa con segnali HDMI (720p/1080i/1080p), Comp. (1080i/1080p) o DTV (1080i).

Dopo aver selezionata l'opzione "Solo scansione" in modalità HDMI (1080i/1080p) o Comp. (1080i/1080p):

Premiere il tasto o per selezionare , quindi premere ENTER.

Premere il tasting , , o per spostare l'imagine verso l'alto, il basso, a sinistra o a destra.

Reset: Premere il tasting o per selezionare Reset, quando premere ENTER. E' possibile azzerare le impostazioni.

Con il formato imagine in modalità Solo scansione HDMI, in base al dispositivo AV collegato, lo schermo può essere escluso oppure su diesso può comparire un colore specifico.
Per una connessione HDMI (1080p) a 24, 25, 30, 50 e 60 Hz, e per una connessione Comp. (1080p) a 50 e 60Hz, è supportata solo la sorgente di ingresso.

É possible modificare il formato dell'imagine semplicamente premendo il tasto P.SIZE del telecomando.
A seconda del tipo di sorgente di ingresso, le opzioni relative al fornato dell'imagine sono variare.
Le voci disponibili variano in base alla modalità selezionata.

Quando in modalità PIP viene attivata la funzione Doppio (□, □), l'opzione Formato immagine non può essere impostata.
In modalità PC, è possibile regolare solo i formati "16:9" e "4:3".

Posizionamento e ridimensionamento dello schermo tramite lo Zoom

L'uso della funzione Zoom consente di posizionare lo schermo, ridimensionario versuso l'alto e verso il basso e modificarne il formato utilizzato il tasto o .
- Per spostare lo schermo verso l'alto e verso il basso, utilizzare il tasto o dopo avereselezionato l'opzione tramite il tasto o .
- Per modificare il formato verticale dello schermo, utilizzare il tasto o dopo avere selezionato l'opzione tramite il tasto o .

Mod schermo: 16:9/Wide Zoom/Zoom/4:3

Quando si imposta il formato dell'imagine su Automatico su un teilevisore con formato 16:9, è possible determinare le dimensioni dell'imagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un formato dell'imagine diverso equesta funzione delve essere quindi selezionata dall'utente.

16:9: Imposta l'immagine sul formato 16:9.
Wide Zoom: Aumenta le dimensioni dell'immagine a più di 4:3.
Zoom: Ingrandisce verticalmente la dimensione dell'imagine sullo schermo.
4:3: Imposta il formato normale 4:3.

Questa funzione è disponibile in modalità Automatico.
Questa funzione non è disponibile in modalità PC, Component o HDMI.

Digital NR: Spento/Bassa/Media/Alto/Automatico

Se il segnale ricevuto dal teilevisore è debole, è possibile attivare esta funzione per ridurre i disturbi statici e l'effetto "ghosting" sullo schermo.

Questa funzione non è disponibile in modalità PC.
Se il segnale è debole, selezionare una delle altre opzioni disponibili fino a ottener la migliorie qualità visiva.

Questo appearecchio teilevisio include la funzione DNle per offrir un'alta qualita visiva. Attivando questa opzione, è possiblo visualizzare l'immagine con la funzione DNle attenuata. Se si imposta la funzione DNle su Demo, è possiblo visualizzare a scopo dimostrativo una immagine normale e una immagine migliorata atraverso la funzione DNle. Utilizzato Questa funzione, è possiblo rendersi conto della differenza di qualità visiva.

DNlTeM (Digital Natural Image engine) DNle

Questa funzione consente di visualizzare immagini più dettagliate con riduzione dei disturbi 3D, miglioramento dei dettagli, del contrasto e del bianco. Il nuovo algo rimo di compensazione dell'imagine permiette di offenerere immagini più brillanti, chiare e dettagliate. La technologia DNle™ si adatta a ogni tipo di segnale.

Questa funzione non è disponibile in modalità PC.
Questa funzione è disponibile solo in modalità Dinamica.

Livello di nero HDMI: Normale/Bassa

Questa funzione consente di regolare la qualità dell'immagine (livello di nero, contrasto, colore, ecc.) con una sorgente video HDMI nella gamma limitata RGB (da 16 a 235).

Questa funzione è attiva solo quando l'ingresso esterno è collegato a HDMI (segnali RGB).

Movie Plus: Spento/Bassa/Media/Alto/Demo

Questa funzione consente di visualizzare più chiaramente il testo e ottener un incarnato più naturale nelle scene in rapido movimento.

Questa funzione non è disponibile in modalità PC.
Le modalità Wide Zoom, Zoom e Solo scansione non sono supportate.

Modalità Solo blu: Spento/Acceso

Questa funzione è solo per gli utenti esperti in grado di regolare le misurazioni del dispositivo AV. Questa funzione visualizza solo il segnale blu rimuovendo i segnali roso e verde dal video, in modo da offrir un effetto Blue Filter utile per regolare il Colore e la Tinta delle appearecchiature video qualilettori DVD, impianti Home Theater, ecc. Questa funzione consente di regolare a livello di segnale il Colore e la Tinta di qualsiasi dispositivo video che utilzi modeli di tipo Color Bar Pattern per i colori Rosso/Verde/Blu/Ciano/Magenta/Giallo, perché l'uso di un ulteriore Blue Filter.

La Modalità Solo blu è disponibile quando la modalità Immagine è impostata su Film o Standard

Sistema di protezione plasmi

Per ridurre il rischio di incorrere nella bruciatura dello schermo,但这a unità è equipaggiata con una Tecnologia che previene lo scopamento delle immagini su e giù (linee verticali) e lateramente (punti orizzontali). L'impostazione Ore consente di programmare l'intervaldo di movimento delle immagini in minuti.

• Spostam pixel: Utilizzato Questa funzione, è possible ridurre al minimo la formazione di immagini persistenti sullo schermospostando i pixel sul PDP agli instanto in direzione orizzontale o verticale.

• Impostare Spostam pixel su Acceso premendo il tasting o▼, quindi premere ENTER.

• Selezionare l'opzione desiderata premendo il tasto o , quando premere ENTER.
  Le opzioni disponibili sono: Punti Orizzontali, Linee Verticali, Ora

Condizione ottimale per lo spostamento dei pixel;

	PC	TV/Ext/AV/Component/HDMI/DTV
Punti Orizzontali	4	4
Linee Verticali	4	4
Ora (minuti)	4	4 min

Il valore Spostam pixel più variate in base alla dimensione del monitor (pollici) e alla modalità.
- Bianco: Questa funzione consente di rimuovere le immagini persistenti sullo schermo cambiano il colore dei pixel in bianco. Usare questa funzione in presenza di immagini persistenti o symboli sullo schermo, specialmente quando è stata visualizzata per lungo tempo una immagne fissa.
- Scorrimento: Questa funzione consente di rimuovere le immagini persistenti sullo schermo spostando tutti i pixel sul PDP in base a una sequenza. Usare questa funzione in presenza di immagini persistenti o simboli sullo schermo, specialmente quando è stata visualizzata per lungo tempo una imagine fissa.
- Grigio: Quando si utilizes il formato 4:3, è possible evitare il rischio di danni allo schermo regolando il bilanciamento del bianco sull'estremità destra e sinistra. Scuro: Con il formato 4:3, oscura i lati destdro e sinistro. Chiaro: Con il formato 4:3, schiarisce i lati destdro e sinistro.

Per rimuovere le immagini persistenti sullo schermo, utilizzare Bianco o Scorrimento. Sebbene entrambe le funzioni possano essere utilizzate con successo per rimuovere le immagini persistenti sullo schermo, Scorrimento la più efficace.
Per rimuovere complemente le immagini persistenti sullo schermo, la funzione di rimozione delle immagini persistenti deve essere eseguita per un periodo di tempo prolongato (circa 1 ora). Quala le immagini persistenti dovessero rimanere sullo schermo dopo aver eseguito la funzione di rimozione, ripeterla nuovamente.
Premere un tasto qualsiasi sul telecomando per annullare esta funzione.

Ripristino delle impostazioni predefinite dell'immagine

É possible configurare le impostazioni dettagliate dell'immagine.

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tasting ENTER per selezionare Imagine.
3 Premere il tasting o▼ per selezionare Reset, quando premere ENTER.
4 Premere il tastingo▼per selezionare OK o Cancella, quandipremere ENTER.

Ogni modalità può essere azzerata.

1 Premere il tasto MENU per visualizzare il menu.
2 Premere il tastingo per selezionare Suono, quindi premere il tastingo ENTER.
3 Selezionare l'opzione desiderata premendo il tasto o , quindi premere ENTER.

Le opzioni disponibili sono: Modalità, Equalizzatore, TS XT SRS, Volume auto, Altoparlante TV, Sezione audio.

4 Una volta terminata l'impostazione, premere il tasto ENTER.
5 Premere il tasting EXIT per uscire.
Modalità: Standard/Musica/Film/Dialoghi/Personalizzata è possibile selezionare il tipo di effetto audio da utilizzato除去 si guarda una trasmissione.

Impostazioni rapide

1 Premere il tasto TOOLS sul telecomando.
2 Premere il tasto o per selezionare la modalità Suono.
3 Per selezionare l'opzione desiderata, premere il tasting o

Equalizzatore: Bilanc./100Hz/300Hz/1kHz/3kHz/10kHz Il teilevisore dispone di varie impostazioni che consentono di controllare la qualità dell'audio.

Se si modificano queste impostazioni, la modalità audio viene automaticamente impostata su Personalizzata.

TruSurround XT è una Tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5,1 su due altoparanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso unsystema di riproduzione a due altoparanti, inclusi gli altoparanti interni del teilevisore. É pienamente compatible con tutti i formati multicanale.

TruSurround XT, SRS e il significato (●) sono marchi di SRS Labs, Inc. La technologia TruSurround XT è utilizzata su licenza di SRS Labs, Inc.

Impostazioni rapide

1 Premere il tasto TOOLS sul telecomando.
2 Per selezionare TS XT SRS premere il tastingo▼.
3 Premere il tasting o per selezionare Acceso o Spento.

Le condizioni del segnale variano a seconda dell'emittente, ma non è pratico regolare il volume agli volta che si cambia

canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell'uscita audio quando il segnale di modulazione è alto oppure augmentando il livello dell'uscita audio quando il segnale di modulazione è basso.

Se si desidera ascoltare l'audio da altoparlanti separati, annullare l'amplificatore interno.

I tasti - + e MUTE non funzionano quando l'opzione Altoparlante TV è impostata su Spento.
Quando Altoparlante TV è impostato su Spento, è possibile regolare solo l'opzione Selezione audio (in modalità PIP) nel menu Suono.

Selezione audio: Principale/Secondario

Durante l'uso della funzione PIP, è possible ascoltare l'audio dell'imagine secondaria (PIP).

• Principale: Consente di ascoltare l'audio dell'imagine principale.
• Secondario: Consente di ascoltare l'audio dell'imagine secondaria.

Strumenti

Anynet+ (HDMI-CEC)

Modalità immagine

Modalità audio

Timer stand-by.

TS XT SRS

Risp. energia

Dual I-II

Sposta

Regola

Esci

Il tasting Dual I-II visualità/gestisce l'elaborazione e l'output del segnale audio. Quando l'apparecchiatura è accesa, la modalità viene automaticamente impostata su "Dual-I" o "Stereo", a seconda della trasmissione corrente.

Impostazioni rapide

1 Premere il tasto TOOLS sul telecomando.
2 Premere il tasting a o bper selezionare Dual I-II.
3 Per selezionare l'opzione desiderata, premere il tasting o

	Tipo di trasmissione	Indicazione a video
NICAM Stereo	Trasmissione normale (Audio standard)	Mono (Uso normale)
	Normale + Mono NICAM	NICAM	←→ Mono (Normale)
	Stereo NICAM	NICAM stereo	←→ Mono (Normale)
	NICAM DUAL-I/II	NICAM Dual-1	NICAM Dual-2 Mono (Normale)
A2 Stereo	Trasmissione normale (Audio standard)	Mono (Uso normale)
	Bilingue o Dual-I/II	Dual I	←→ Dual II
	Stereo	Stereo	←→ Mono (Mono forzato)

Se le condizioni di ricezione peggiorano, l'ascolto sare più agevole in modalità Mono.
Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono.
Questa funzione è disponibile solo in modalità Analog TV (TV analogica).

Collegamento delle cuffie (vendute separatamente)

È possibile collegare le cuffie al teilevisore se si desidera guardare un programma teilevisivo perché disturbare le persone presenti nella stanza.

Quando si insertisce il jack della cuffia nella porta correspondente, è possibile utilizzare solo le funzioni "Volume auto" e "Selezione audio" (in modalità PIP) nel menu Suono.
L'uso prolongato delle cuffie ad alto volume cui causare danni all'udito.
Quando sicollege la cuffia al tevisore, gli altoparlanti vengono disattivati.
Il volume delle cuffie e quello del teilevisore sono regolabili indipendente.

Pannello laterale del teilevisore

1 Premere itasto MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Impostazione,quindi premere ENTER.
3 Premere il tastingo▼per selezionare Ora,quindi premere ENTER.
4 Selezionare I'opzione desiderata premendo il tasto o , quindi preme ENTER.

Le opzioni disponibili sono: Imposta Ora, Timer stand-by, Timer 1, Timer 2, Timer 3

5 Una volta terminata l'impostazione, premere il tasto ENTER.
6 Premere il tasto EXIT per uscire.

Imposta Ora

Épossibleimpostare l'orologieltelevisoreinmode che venga visualizzata l'ora corrente quando sipreme il tasto INFO del telecomando. É necessario impostare l'oraanche perutilliczareil timeridaccensiono sospincrementato automatico.

• Premere il tasting o per selezionare Mese, Data, Anno, Ora o Minuto. Per impostarli premere il tasting o .
  E possible impostare le voci Mese, Data, Anno, Ora o Minuto premendo direttamente i tasti numerici del telecomando.
  Nel caso in cui si via verificata una interruzione di corrente oppure l'unità sa stata scollegata dall'alimentazione, le impostazioni dell'orologio andranno perdute.

Timer stand-by

É possibile selezionare un intervallo di tempo compreso tra 30 e 180 minuti per impostare il passaggio automatico del teilevisore in modalità Standby.

• Selezionare un tempo di accensione predefinito (Spento, 30, 60, 90, 120, 150 o 180) premendo il tasto o .

Impostazioni rapide

1 Premere il tasto TOOLS sul telecomando.
2 Premere il tastingo▼per selezionare Timer stand-by.
3 Premere il tasting o per selezionare i minuti, quando premere il tasting ENTER.

Timer 1 / Timer 2 / Timer 3

É possible impostare i timer di accensione/spegnimento in modo che il televisore si accenda o spenga automaticamente all'ora selezioneata.

É prima nécessario impostare l'orologio.

• Premere it taste o per selezionare la你可以 desiderata.

Premere il tastingo▼per regolare l'impostazione.

Orario TV on: Selezionare l'ora e i minuti, quando scegliere Disattivato/Attivato. (Per attivare il timer, scegliere Attivato.)

Orario TV off: Selezionare l'ora e i minuti, quindi scegliere Disattivato/Attivato. (Per attivare il timer, scegliere Attivato.)

Ripetizione: Selezionare Una volta, Ogni giorno, Lun~Ven, Lun~Sab o Sab~Dom.

Volume: Selezionare il volume desiderato.

E' possible impostare l'ora e i minuti anche premendo i tasti numerici del telecomando.

Spegnimento in assenza di operazioni

Quando si imposta il timer su "On", il tevisore si spegne automaticamente quando non viene eseguita nessuna operazione entro tre ore dello che il timer ha accesso l'apparechio. Questa funizione è disponibile solo se il timer è "On" e impedisce l'eventuale surriscaldamento del tevisore dovuto a un periodo di accensione troppo lungo.

Lingua / Effetto luce / Melodia / Entertainment / Risp. energia / PIP

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Impostazione,quindi premere ENTER.
3 Selezionare l'opzione desiderata premendo il tasto o , quindi premere ENTER.

Le opzioni disponibili sono: Lingua, Effetto luce, Melodia, Entertainment, Risp. energia, PIP.

4 Una volta terminata l'impostazione, premere il tasto ENTER.
5 Premere il tastingo EXIT per uscire.

Lingua

Varia in base al modello. Quando si utilizza il tevisore per la prima volta, è necessario selezionale la lingua dei menu e degli indicatori.

Effetto luce: Spento/Modalità Stby ON/Mod visione ON/Acceso

Consente di attivare/disattivare il LED blu sul pannello frontale del teilesoire. Utilizzare esta opzione per risparmiare energia oppure se il LED infastidisce gli occhi.

• Spendo: Il LED blu è sempre spento.
• Modalità Stby ON: Il LED blu si illumina in modalità Standby e si spegne quando il tevisore è accesso.
• Mod visione ON: Il LED blu si attiva durante la visione di un programma e si spegne quando il teilevisore è spento.
• Acceso: Il LED blu è sempre acceso.

  Impostare Effetto luce su Off per ridurre il consumo di corrente.

Melodia: Spento/Bassa/Media/Alto

Consente di regolare l'effetto audio associato all'accensione/specnimento del teilevisore.

La modalità Melodia non funziona.
Se il televisore non emette alcun suono significa che è stato premuto il tasto MUTE.
Se il tevisore non emette alcun suono significa che è stato premuto il tasto - (Volume).
Se il tevisore è stato spento mediante il Timer.

DIGITAL

Prodotto su licenza di Dolby Laboratories.

"Dolby" e il doppio significolo D sono marchi di Dolby Laboratories.

Entertainment: Spento / Sport / Cinema / Giochi

• Spento: Disattiva la funzione Entertainment.
• Sport: Offre la qualita video e audio ottimale per la visualizzazione di eventi sportivi.
• Cinema: Offre la qualità video e audio ottimale per la visualizzazione di film.

Le immagini sono più dettagliate et l'audio è ancora più potente.

• Giochi: Offre la qualità video e audio ottimale per i videogiochi. Questa modalità accelerata la velocità di gioco durante l'uso di una console esterna collegata al teilevisore.

Impostando qualsiasi delle tre modalità Entertainment su Acceso, le impostazioni verranno bloccate e non sare possibile modificarle. Per regolare le modalità Immagine e Suono, Entertainment deve essere impostata su Spento.
Le impostazioni della modalità Entertainment vengono salute per agli sorgente di ingresso.

Risp. energia: Spento/Bassa/Media/Alto

Questa funzione regola la brillantezza dello schermo in base alla luminosità dell'ambiente.

• Spendo: Disattiva la modalità di risparmio energetico.
• Bassa: Opera in modalità standardenza tenere conto della luminosità dell'ambiente.
• Media: Avvia la modalità media di risparmio energetico sono tenere conto della luminosità dell'ambiente.
• Alto: Avvia la massima modalità di risparmio energetico sulla tenere conto della luminosità dell'ambiente.

Impostazioni rapide

1 Premere il tasting TOOLS sul telecomando.
2 Premere il tasting o▼ per selezionare Risp. energia.
3 Per selezionare l'opzione desiderata, premere il tasting

Picture In Picture (PIP): PIP (Acceso/Spento)/Sorgente/ Formato/Posizione/Programma

All'interno dell'imagine principale è possible visualizzare un'imagine secondaria. In quello modo, è possible guardare un programma TV o controllare l'ingresso video da tutti i dispositivi collegati.

É possible attivare o disattivare la funzione PIP.

Tabella delle impostazioni PIP

Immagine principale	Immagine secondaria
Comp. HDMI1, 2, 3 PC	TV, DTV, Est1, Est2, AV

Strumenti
Anynet+ (HDMI-CEC)
Modalità immagine	: Standard
Modalitya audio	: Personalizzata
Timer stand-by	: Spento
TS XT SRS	: Spento
Risp. energia	< Spento >
Dual I-II	: Mono
Sposta	Regola ~/~ Esci

É possible selezionare la sorgente dell'immagine secondaria.

• Formato: / /

Consente di selezionare il formato dell'immagine secondaria.

Se l'immagine principale e in modalita PC e Comp. I'opzione Formato non e disponibile.

• Posizione: / / / /

Utilizzata per selezionare la posizione dell'immagine secondaria.

In modalità Doppio (□, 团), la你可以 "Posizione" non può essere selezionata.

-Programma

E' possibl selezioniare un canale per l'imagine secondaria solo quando I'opzione Sorgente è impostata su TV e DTV.

Impostazione del software del PC (basato su Windows XP)

Di seguito vengono illustrare le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC sono differire in base alla versione di Windows e alla schedza video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in agli caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

1 Fare clic con il tasto destro del mouse sul Desktop di Windows, quando selezionare Proprietà.
Verrà visualizzata la finestra Proprietà - Schermo.
2 Fare ciglla sulla scheda Impostazioni, quando impostare la modalità di visualizzazione facendo riferimento alla tabella delle modalità di visualizzazione. Non è necessario modificare le impostazioni dei colori.
3 Fare cig su Avanzate. Viene visualizzata una nuova finestra di dialogo delle impostazioni.
4 Fare cig su Monitor, quindi impostare la Freqenza di aggiornamento facendo riferimento alla tabella delle modalità di visualizzazione. Se possibile, impostare la Freqenza verticale e la Freqenza orizzontale al posto della Freqenza di aggiornamento.
5 Fare clic su OK per chiudere la finestra, quindi fare clic su OK nella finestra Proprietà - Schermo. è possibile che il computer venga riavviato.

Modalità di ingressso (PC)

La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione.

La tabella segunte对我ra tutte le modalità di visualizzazione supportate:

Ingresso D-Sub

Modalità	Risoluzione	Frequenza orizzontale (kHz)	Frequenza verticalie (Hz)	Frequenza di clock dei pixel (MHz)	Polarità sync (O/V)
IBM	640 x 350	31.469	70.086	25.175	+ / -
	720 x 400	31.469	70.087	28.322	- / +
VESA	640 x 480	31.469	59.940	25.175	- / -
	640 x 480	37.861	72.809	31.500	- / -
	640 x 480	37.500	75.000	31.500	- / -
	800 x 600	37.879	60.317	40.000	+ / +
	800 x 600	48.077	72.188	50.000	+ / +
	800 x 600	46.875	75.000	49.500	+ / +
	1024 x 768	48.363	60.004	65.000	- / -
	1024 x 768	56.476	70.069	75.000	- / -
	1024 x 768	60.023	75.029	78.750	+ / +
	1280 x 1024	63.981	60.020	108.000	+ / +
	1280 x 1024	79.976	75.025	135.000	+ / +
	1360 x 768	47.712	60.015	85.500	+ / +
	1600 x 1200	75.000	60.000	162.000	+ / +
CVT	1920 x 1080RB	66.587	59.934	138.500	+ / -

Ingresso HDMI/DVI

Modalità	Risoluzione	Frequenza orizzontale (kHz)	Frequenza verticale (Hz)	Frequenza di clock dei pixel (MHz)	Polarità sync (O/V)
VESA	640 x 480	31.469	59.940	25.175	- / -
	800 x 600	37.879	60.317	40.000	+ / +
	1024 x 768	48.363	60.004	65.000	- / -
	1280 x 1024	63.981	60.020	108.000	+ / +
	1360 x 768	47.712	60.015	85.500	+ / +
	1600 x 1200	75.000	60.000	162.000	+ / +
CEA	1920 x 1080p	67.500	60.000	148.500	+ / +

Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario'utilizzare il jack HDMI IN 2.
La modalità interlacciata non è supportata.
Questo dispositorio potrebbe non funzionare correttamente se si selezione un fornato video non standard.
Le modalità Separata e Composite sono supportate. Il formato SOG non è supportato.

Impostare la modalità PC premendo il tasto SOURCE.

1 Premere il tastingo MENU per visualizzare il menu.
2 Premere il tastingo▼per selezionare Imagine,quindi premere ENTER.
3 SeLECTIONARE l'opzione desiderata premendo il tasto o▼, quindi premere ENTER.
4 Una volta terminata l'impostazione, premere il tasto ENTER.
5 Premere il tasting EXIT per uscire.

Regolazione auto

Questa funzione consente di regolare automaticamente lo schermo del PC in base al segnale video in entrata. I valore di regolazione fine, grossa e posizione vengono impostati automaticamente.

Impostazioni rapide

1 Premere il tasting TOOLS sul telecomando.
2 Premere il tasting o▼ per selezionare Regolazione auto, quindi premere il tasting ENTER.

Schermo: Grossa/Fine/Posizione/Reset imagine

• Grossa/Fine

Lo scopo di esta funzione è di eliminare o ridurre i disturbi dell'imagine.

Se i disturbi permangonoancheafterlagolazione fine, regolare it megliobio possiblerafrequencya(regolazione grossa) ed eseguire nuovamente la regolazione fine.

Una volta ridotti i disturbi, regolare nuovamente l'imagine per allinearla al centro dello schermo.

1 Premere il tasting o▼ per selezionare Grossa o Fine, quindi premere ENTER.
2 Premere il tasting o per regolare la qualità dell'imagine qualora appaiano righe verticali o l'imagine risulti sfocata. Premere il tasting ENTER.

• Posizione

Regolare la posizione dello schermo del PC se non si adatta allo schermo del teilevisore. Edoardo

1 Regolare la posizione premendo il tasting / / /
2 Premere il tasting ENTER.

• Reset imagine

Consente di sostituire tutte le impostazioni dell'immagine ripristinando i valori di fabbrica.

Il costruttore non garantisce il normale funzionamento del menu DTV in nazioni diverse dalles 8 supportate (Regno Unito, Francia, Germania, Italia, Olanda, Spagna, Svizzera, Austria) dato che sono supportati solo gli standard di queste nazioni. Inoltre, se il paese della stazione emittente è diverso da quello selezionato dall'utente, la stringa che appeare nella finestra informazioni del canale, Info, Guida, G restore canali, ecc., potrebbe non essere visualizzata correttamente.
Disponibile modalità DTV. Passare in modalità DTV utilizzando il tasto TVDTV del telecomando. Per informazioni sulsystema di menu a video e sulla regolazione delle varie opzioni disponibili, consultare la segunte illustrazione.

Premiere il tastingo MENU per visualizzare il menu. Premiere il tastingo o▼ per selezionare Menu digitale, quindi premere ENTER.

Le sottovoci secondarie del menu IC possono variare in base al modello di CAM. (Vedere a pagina 42)

Visualizzazione di informazioni sul programma

Durante la visione di un canale, è possible visualizzare ulteri informazioni sul programma corrente.

Durante la visione di un programma, premere il tasto INFO. Verranno visualizzate le informazioni sul programma.

In particolare, viene individato:
- Grado di blocco del canale
- Tipo di video: SD, HD, Radio
- Tipo di audio: Mono, Stereo, Dual, Dolby Digital
- Presenza di Teletext o sottitoli DVB
- Lingua dell'audio

Per uscire alla finestra informazioni, premere il tasto INFO.

Visualizzazione del menu DTV

Dopo aveo installato il systeme dell'antenna e teilevisore con i connettori appropriati:

Collegare il teilevisore alla rete elettrica e accenderlo.
Premere ittastomENU per visualizzare il menu.

Premere il tasting o▼ per selezionare Menu digitale, quando premere ENTER.

Premere il tasting D.MENU per visualizzare il menu DTV.

Viene visualizzato il menu principale. Sulla sua sinistra sono presenti quattro icone: Guida, Canale digitale, Impostazione, e Lingua.

1. Canale digitale

Il menu è costituito da 5 sottomenu:

Nazione, Memorizzazione automatica, Memorizzazione manuale, Modifica Canali Preferiti e Elenco canali.

Premere il tasting o▼ per selezionare Canale, quando premere il tasting ENTER. Viene visualizzato il menu Canale.

1.1 Nazione

Premere il tastinge ENTER. Viene visualizzato il menu Nazione.
Selezionare la nazione premendo il tasting o▼, quando premere ENTER.

Anche se è stata modificata l'impostazione della nazione in quello menu, la medesima impostazione per la televisione analogica rimane invariata. (Vedere a pag. 10.)

1.2 Memorizzazione automatica

E possible aggiornare l'elenco dei canali ogniqualvolta I'emittente aggiunge nuovi servizi oppure quando si sposta il televisione in un alto luogo.

Premere il tasto ENTER per selezionare Memorizzazione automatica. Premere nuovamente il tasto ENTER per avviare la ricerca. Al termine, viene visualizzato il numero di servizi trovati.

• L'elenco dei canali esistente non viene eliminato quando si aggiornare l'elenco dei canali.
• Per interrompere la ricerca, premere ENTER dopo avere selezionato Arresta.

Se lo stato del segnale è debole, viene visualizzato il messaggio Nessun servizio trovato. Controllare il collegamento dell'antenna.

1.3 Memorizzazione manuale

Per effettuare una ricerca rapida, è possibile specificare il canale.

- Canale

Premere il tasting , o i tasting numerici (0~9) per selezionare un canale.

I canali disponibili sono compresi tra 21 e 68. Una volta selezionato il canale, viene automaticamente impostata la frequenza corrispondente.

- Frequenza

Se non si conosce esattamente la frequenza, seguire la procedura illustrata in precedenza per selezionare la frequenza in modo automatico.

- Larghezza di banda

Le larghezze di banda disponibili sono 7 e 8 MHz.

Premere il tasto rosso per avviare la scansione dei servizi digitali. Al termine, i canali vengono aggiornati nell'elenco dei canali.
E possible immettere i valori premendo il tasto sul telecomando.
Non è possible modificare solo la frequenza. Quando si cambia canale, la frequenza viene automaticamente impostata.

1.4 Modifica Canali Preferiti

É possible modificare i canali preferiti utilizzato i tasti colorati.

In modalità DTV, è possible utilizzato OK o Seleziona al除去 del tasting ENTER.
Premere il tastingo nel menu Modifica Canali Preferiti per visualizzare tutti i canali attualmente memorizzati.
Premere il tasting o▼ per selezionare il canale desiderato. Premere il tasting ENTER. Accanto al canale selezionato appeare l'icona *e il canale viene aggiunto all'elenco dei canali preferiti.

Per annullare l'operazione, premere nuovamente il tasto ENTER.
Seleziona tutti: Seleziona tutti i canali attualmente visualizzati.
Nessuna selez: Deseleziona tutti i canali selezionati.
Anteprima: Visualizza il canale o i canali attualmente selezionati.

L'impostazione dei canali preferiti è casi completata.

Aggiungi

È possibile utilizzare esta funzione quando sono stati selezionati uno o più canali preferiti.

• Premere il tasto roso nel menu Modifica Canali Preferiti. Peraggiungere ulteriori canali, procedere come indicato nella sezione precedente.
• Per aggiungere tutti i canali all'elenco dei canali preferiti, premere il tasto rosso.
• Per rimuovere tutti i canali, premere il tastingo verde.
• Anteprima: Visualizza il canale o i canali attualmente selezionati.
• Premere il tasting CH LIST per visualizzare l'elenco dei canali preferiti.

Modif numero (in base al paese)

• Nel menu Modifica Canali Preferiti, premere il tasting o▼ per selezionare il canale desiderato.
• Premere il tastinge.

Il punto in cui immettre il numero è uno spazio vuoto.

• Immettere il nuovo numero assegnato al canale. Premere ENTER per memorizzare o RETURN per annullare.

Premere il tasting per annullare il numero immesso.

Se si immette un numero già assegnato a un'alto canale, quello viene assegnato al canale selezionato il cui numero a sua volta viene assegnato al canale precedentamente memorizzato. In pratica, i numeri dei due canali vengono scambiati.
I canali preferiti vengono automaticamente impostati in ordine ascendente in base al numero assegnato.

Anteprima

• Nel menu Modifica Canali Preferiti, premere il tasting o▼ per selezionare il canale da visualizzare in anteprima.
• Premere il tasting giallo. Viene visualizzato il canale selezionato.

Elimina

• Nel menu Modifica Canali Preferiti, premere il tasting o▼ per selezionare il canale che si desidera eliminare dall'elenco dei canali preferiti.
• Premere il tasto blu. Il canale e il numero selezionati vengono eliminati.

Per informazioni su come aggiungere nuovamente un canale eliminato al gestore dei canali preferiti, consultare la sezione Aggiungi.

1.5 Elenco canali

É possible visualizzare un elenco di tutti i canali oppure dei soli canali preferiti.

Premere il tasting o▼ per selezionare Elenco canali, quindi premere il tasting ENTER.

èanche possibile visualizzarlo simplicamente premendo il tasto CH LIST.
Premere il tastingiallo per alternare i canali preferiti e tutti i canali. I canali preferiti vengono visualizzati solo se precedenteamente impostati nel menu Modifica Canali Preferiti (vedere pagina 34).
Premere il tasto rosso o verde per visualizzare la pagina precedente o successiva dell'elenco dei canali.
Premere il tasting o▼ per selezionare il canale da sintonizzato, quando premere il tasting ENTER.

Mentre si cambia il canale, il numero, il nome e un'icona del canale vengono visualizzati nell'angolo superiore sinistro. Il numero e il nome del canale vengono visualizzati solo se il canale è incluso nell'élenco di tutti i canali. Se inceve è uno dei canali preferiti, viene visualizzata l'icona .

Premere il tasting blu o CH LIST per uscire dall'elenco dei canali.

2. Guida

Il menu è costituito da 4 sottomenu:

Guida "Oggi e Domani", Guida Completa, Elenco programmato e Predefinita.

2.1 Guida "Oggi e Domani" / Guida Completa

Le informazioni EPG (Electronic Programme Guide, Guida elettronica dei programmi) sono fornite dall'emittente. Le voci relative ai programmi potrebbero risultare vuote o non aggiornate, a seconda delle informazioni trasmesse dall'emittente su un determinato canale.

La schermata viene aggiornata automaticamente non appena sono disponibili le nuove informazioni.

Guida "Oggi e Domani"

Per i sei canali indicati nella colonna a sinistra,在哪i le informazioni sul programma corrente e sul programma successivo.

Guida Completa

Visualizza la informazioni sui programmi ordinate in segmente di 1 ora. Sono comprese 2 ore di programmi che è possible scorrere in avanti o indietro.

Premere il tasting o▼ per selezionale Guida “Oggi e Domani” o Guida Completa. Premere il tasting ENTER. Viene visualizzato il menu della guida selezionata.

• Premere il tastingo rosso per alternare la Guida "Oggi e Domani" e la Guida Completa.
• Premere il tastinge per visualizzare l'elenco dei canali preferiti o tutti i canali.
• Premere il tasting giallo per retrocedere velocemente di 24 ore.
• Premere il tastingo blu per avanzare velocamente di 24 ore.

Éanches possible visualizzare la guida simplicamente premendo il tasting GUIDE.

Per seguire un programme presente nell'elenco EPG, premiere il tasto / / per selezione are programma, quindi premere ENTER.

Se si selezione il programma successivo, appeare l'icona dell'orologio che indica la visione programmata. Premendo nuovamente il tasto ENTER la programmazione viene annullata e l'icona dell'orologio scompare. Per informazioni dettagliate sulla programmazione, consultare la pagina successiva.

Per visualizzare le informazioni su un programma, premere il tasting / / per selezionare il programma, quando premere il tasting INFO.

Nell'angolo superiore destro dello schermo vengono visualizzate informazioni quali il numero del canale, il titolo, la durata, la barra di stato e una breve descrizione del programma. Se la descrizione del programma è molto lunga, viene visualizzato il significolo "... Per scorrere il testo rimanente, premere il tasto INFO.
Vengono visualizzati sei canali. Per scorrere i canali, utilizzato il tasting o . Per visualizzato una pagina alla volta, premere il tasting P o .

2.2 Elenco programmato

Se si create un elenco di visione programmata, il programma desiderato viene avviato automaticamente all'ora impostata,anche se si sta segundo un altro programma.

Premere l tastingo rosso peraggiungere un nuovo programma. Viene visualizzato il menu per l'aggiunta dei programmi, con l'opzione Canale.
Premere i tasti / e ENTER per impostare il canale desiderato, l'ora, la data e la frequenza. Una volta impostate tutte le opzioni, salvare la programmazione premendo il tasto rosso.
Per modificare la programmazione, selezionare un programma premendo il tasto o▼, quando premere il tasto verde. Se necessario, selezionare il programma da eliminare premendo il tasto o▼, quando premere il tasto blu.

Se si utilizes un tevisore analogico, non è possibile camiare il canale DTV riservato. Il canale diventa automaticamente riservato solo in modalità DTV.
La visione programmata è possible solo quando il televisione è acceso, ma non in modalità Standby. Per informazioni dettagliate sull'accensione e lo spegnimento automatico del teilevisore, consultare pagina 25.

2.3 Predefinita

É possible impostare uno stile predefinito per la guida.

Premiere l tasto o▼ per selezionare l'opzione desiderata (Att./Succ. o Guida Completa), quando premere ENTER. L'opzione predefinita selezionata appeare nel menu EPG e viene visualizzato l'elenco dei canali.

Continua...

2.4 Opzioni Tutto e Preferiti

Nel menu EPG, è possible visualizzare tutti i canali oppure solo i canali preferiti.

Premere ripeturamente il tastinge per alternare l'elenco di tutti i canali e l'elenco dei canali preferiti.

Se l'élenco dei canali preferiti non é impostato:

• Appare il messaggio L'élenco Preferiti è vuoto. Scegliere adesso i canali preferiti?
• Selezionare Si. Viene visualizzato il menu Modifica Canali Preferiti. Se si selezione No, i canali rimangono invariati.
• Per informazioni sulla modifica dei canali preferiti, consultare pagina 34.

Tutto è l'elenco dei canali trovati durante l'aggiornamento dell'elenco dei canali. InQLsta modalita vengono visualizzati tutti i canali trovati.

Preferiti e I'elenco dei canali impostati nel menu Modifica Canali Preferiti (vedere pagina 34).
Se non sono presenti informazioni sui canali, viene visualizzato il messaggio Nessun dato e non sare possibile cancellare il canale neanche premendo il tasto ENTER.

Se appeare il messaggio Nessun dato e non si riesce aambiare il canale, premere direttamente il numero del canale desiderato utilizzando i tasti numerici.

3. Lingua

Il menu è costituito da 4 sottomenu:

Lingua dell'audio, Lingua del Sottotitolo, Lingua Teletext e Perferenza.

3.1 Lingua dell'audio / Lingua del Sottotitolo / Lingua Teletext

É possible modificare la lingua predefinita per sottotitoli, audio e teletext

Premere il tasting o per selezionare il menu desiderato (Lingua dell'audio, Lingua del Sottotitolo o Lingua Teletext), quando premere ENTER. Vengono visualizzate le opzioni del menu selezionato.

3.2 Preference

Il menu è costituito da 6 sottomenu:

Lingua principale audio, Lingua secondaria audio, Lingua principi sottotitoli, Lingua second sottotitoli, Lingua principale Teletext e Lingua secondaria Teletext (in base al paese).

Tramite esta funzione è possible selezionare una delle seguenti lingue: (Inglese, Tedesco, Italiano, Svedese, Francese, Gallesi, Gaelico, Irlandese, Danese, Finlandese, Spagnolo E Olandese). La lingua selezionata viene impostata automaticamente quando si seleziona un canale.

Premere il tasto o▼ per selezionare il menu desiderato (Lingua principale audio, Lingua secondaria audio, Lingua princip sottotitoli, Lingua second sottotitoli, Lingua principale Teletext o Lingua secondaria Teletext), quando premere ENTER. Verranno visualizzate le opzioni del menu selezionato.
Premere il tastingo▼per selezionare l'opzione desiderata (Inglese, Tedesco, Italiano, Svedese, Francesese, Gallese, Gaelico, Irlandese, Danese, Finlandese, Spagnolo O Olandese), quindi premere ENTER.

Se si modifica l'impostazione della lingua, le opzioni Lingua dell'audio, Lingua del Sottotitolo e Lingua Teletext del menu Lingua (vedere pagina 37) verranno automaticamente impostate sulla lingua selezionata.
Le opzioni Lingua dell'audio, Lingua del Sottotitolo e Lingua Teletext del menu Linguaismo rano I'elenco delle lingue supportate dal canale corrente, dove I'opzione corrente appeare evidenziata. Se si modifica una di queste opzioni, la nuova lingua viene applicata solo al canale corrente. La nuova impostazione noniene"Ince applicata alle opzioni Lingua principale audio, Lingua princip sottotitoli o Lingua principale Teletext del menu Preference.

4. Impostazione

Il menu è costituito da 11 sottomenu:

Trasparenza menu, Cambia PIN, Blocco Canale, Sottotitolo, Mod Sottotitoli, Formato audio, Audio Description, Testo digitale, Fuso orario, Interfaccia comune e Sistema.

4.1 Trasparenza menu

É possible impostare il livello di trasparenza del menu a video.

Premere il tasto o per selezione l'opzione desiderata (Alta, Media, Bassa o Opaco), quando premere ENTER.

4.2 Cambia PIN / Blocco Canale

Questa funzione impedisceagli utenti non autorizzati,come ad esempio i bambini, di seguire programmi con contenuti inadatti grazie all'uso di un codice PIN a 4 cifre definito dall'utente. Il menu a video indica come assegnare un codice PIN. Se necessario, il codice potreralessere successivamente modificato.

Immettere il codice PIN a 4 cifre utilizzando i tasti numerici (0~9).Viene visualizzato il menu Blocco Canale con l'opzione Grado Blocco Canale più selezionata.

Il codice PIN predefinito di un nuovo tevisore è 0000.
Se si immette un codice PIN non valido, viene visualizzato il messaggio Codice PIN non valido. Provar di nuovo.

Premiere l tasto ENTER. Premere il tasto o▼ per selezionare il livello di età da bloccare, quindi premere ENTER.
Per modificare il codice PIN, premere il tasto o▼ per selezionare Cambia PIN, quindi premere ENTER.

• Immettere il nuovo codice PIN a 4 cifre utilizzando i tasti numerici (0~9). Viene visualizzata la finestra di conferma del codice PIN.
• Immettere nuvamente il nuovo codice PIN a 4 cifre utilizzando i tasti numerici (0~9). Viene visualizzato il messaggio (Il codice PIN è stato modificato con successo).

Se si dimentica il codice PIN, premere i tasti del telecommando nella sequenza segunte per ripristinare il codice PIN predefinito 0-0-0-0: POWER (Spento) MUTE 8 2 4 POWER (Acceso).

4.3 Sottotitolo / Mod Sottotitoli / Formato audio / Audio Description / Testo digitale

E possible impostare ilsystema in base alle proprie preferenze personali.

Premiere it tasto o▼ per selezionare il menu desiderato (Sottotitolo, Mod Sottotitoli, Testo digita o Formato audio), quando premere ENTER. Vengono visualizzate le opzioni del menu selezionato.
Premere il tasting o▼ per selezione l'opzione desiderata, quando premere ENTER.

- Sottotitolo: Acceso/Spento

É possible selezionare queste opzioni simplicamente premendo il tasto SUBTITLE sul telecomando.
- Mod Sottotitoli : Normale (sottotitoli di base) / Non edenti (sottotitoli per non edenti)
Se il programma che si sta guardando non supporta la funzione Non udenti, si attiva automaticamente l'opzione Normale,anche se è selezionata la modalità Non udenti.

- Formato audio

L'audio Dolby Digital è supportato solo dal ricevitore audio, se collegatotramite un cavottico.L'altoparlante principale supporta solo l'audio PCM.

Quando l'audio è generato sia dall'altoparlante principale sua dal ricevitore audio, potrebree prodursi un effetto di eco a causa della diversa velocità di decodifica dei due dispositivi. In quello stato, attivare la funzione Altoparlante TV.

Anche se si è impostata l'opzione PCM o Dolby Digital nel menu Formato audio, viene sempre applicativo il formato dei segnali PCM e Dolby Digital in ingresso, a prescindere dall'impostazione. Se"Ince i segnali in ingresso sono diversi, I'impostazione non viene applicata.

- Descrizione audio

Questa funzione audio ausiliaria fornisce una traccia audio aggintiva per aiutare le persone con handicap visivi. Questa funzione gestisce il flusso audio per l'opzione AD (Descrizione audio), quando è inviato insieme all'Audio principale dall'emittente. Gli utenti sono lo attivare o disattivare la funzione Descrizione audio selezionando On o Off e regolanne il volume.

- Testo digitale: Attiva / Disattiva (solo GB)

Se il programma è trasmesso con testo digitale, questa funzione è attivata.
MHEG (Multimedia and Hypermedia Information Coding Experts Group)

Uno standard internazionale di codifica dei dati utilizzato nelle applicazioni multimediali e impermediali. è unsystema più complesso rispetto al formato MPEG in quanto include

collegamenti a dati impermediali come immagini fisse, servizi di caratteri, animazioni, grafica e file video,或者其他 dati multimediali. MHEG è una Tecnologia interattiva con variani campi di applicazione, come sistemi VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), teleformazione, teleconferenze, librerie digitali e videogiochi di rete.

4.4 Fuso orario (Solo per la Spagna)

E possibile selezionare il fuso orario della propria località.

Questo menu si attiva solo se si selezione una delle nazioni supportate.

4.5 Interfaccia comune

Installazione della scheda CI

a. Acquistate il modulo CI CAM presso il rivenditore locale più vicino o via Telefono.
b. Inserite la schedà IC nella CAM nella direzione indicata alla freccia.
c. Inserire la CAM con la scheda IC installata dello slot di interfaccia comune.

Inserire completeness la CAM nella direzione indica alla freccia in modo che risulti parallela allo slot.

d. Verificare la visione dell'imagine su un canale a segnale criptato.

É possible installerare la CAM in qualsiasi momento sia mentione il tevisore è acceso sia notamment è spento.

Informazioni sull'applicazione

Contiene informazioni sulla CAM inserita nella slot IC e le visualizzza.

• Premere l tasto ENTER per visualizzare le informazioni sull'applicazione.

Cl Menu

Aiuta l'utente a selezionare le voci del menu della alla CAM.

• Premere il tasting ENTER. Vengono visualizzate le opzioni del menu selezionato.

Premere itasto o per selezionare l'opzione desiderata, quindi premere ENTER.

SelectionareilmenuICin basealla schedaPC.

Continua...

4.6 Sistema

Il menu è costituito da 5 sottomenu: Informazioni sul prodotto, Informazioni sul segnale, Aggiornamento software, Interfaccia comune e Re

• Informazioni sul prodotto

E possibile visualizzare le informazioni sul prodotto. Per assistenza o riparazioni, si prega di contattare un rivenditore autorizzato Samsung.

Premiere tasto ENTER dopo averere selezionato Informazioni sul prodotto. Viene visualizzato il menu Informazioni sul prodotto.

• Versione software / Versione firmware

• Informazioni sul segnale

E possibile visualizzare informazioni sullo stato del segnale.

Premere il tasto ENTER dopo avere selezionato Informazioni sul segnale. Vengono visualizzate informazioni teciche sul dato del segnale.

• Servizio / ID servizio / Multiplex / Rete / Livello erre bit / Potenza segnale

• Aggiornamento software (opzione)

Gli aggiornamenti del prodotto, contenti le nuove funzialità del televisione digitale, vengono trasmessi periodicamente tramite il normale segnale tevisivo. Il prodotto rileva automaticamente quosti segnali e visualizza la finestra di aggiornamento del software. Se desiderato, è possible avviare da但这a finestra l'installazione degli aggiornamenti.

Informazioni sul software

Premere il tasto ENTER. Verrà visualizzata la versione corrente del software. Per visualizzato le informazioni sulla versione software, premere nuovamente il tasto ENTER.

Aggiornamento manuale

Premere il tasting ENTER per cercare il nuovo software sui canali delle emittenti attive.

Aggiornamento modalità Standby: On/Off

Premere il tasto ENTER. Per continuare l'aggiornamento del software quando l'alimentazione principale è attiva, selezioneare On premendo il tasto ▲ o▼.

L'aggiornamento viene effettuo 45 minuti après l'ingresso in modalità Standby. Poicha l'alimentazione dell'unità si attiva internamente, lo schemo potrebbe attivarsi per breve tempo. Questo fenomeno più continuare per più di un'ora, fino al termine dell'aggiornamento software.

- Reset

E possibile azzerare i valori memorizzati e ripristinare i valori di fabbrica.

Questa operazione azzera tutte le informazioni sui canali e tutte le preferenze utente ripristinando i valori predefiniti.

Premere il tasto ENTER dopo avre selezionato Reset. Viene visualizzata la finestra di immissione del codice PIN.

Immettere il codice PIN a 4 cifre utilizzato i tasti numerici (0 9) . Viene visualizzato un messaggio di avviso. Per azzerare tutti i valori, premere in sequenza i tasti colorati (rosso, verde, giallo e blu).

II PIN predefinito di un nuovo teilevisore è "0-0-0-0".

Quando si cambia il codice PIN nel menu Blocco Canale, viene modificato automaticamenteanche il codice PIN necessario per reimpostare ilsystema.

Al terminel reset, attiva il Plug & Play DTV (Memorizzazione automatica DTV, Fuso orario del paese selezionato, Time setting (Impostazione orario)) ed esce alla modalità TV digitale senza passare alla modalità TV analogica. (Vedere pagina 10~11)

Uso della funzione WISELINK

La funzione consente di visualizzare e riproduire file di fotografie (JPEG) e file audio (MP3) salvati su un dispositorio USB di memorizzazione di massa (MSC, Mass Storage Class).

Premere il tasto POWER sul telecomando o sul pannello anteriore. Collegare un dispositivo USB contente i file JPEG e/o MP3 al jack WISELINK (jack USB) sul pannello laterale del televisione. Se si accede alla modalità WISELINKenza collegare un dispositivo USB, verrà visualizzato il messaggio Nessuna periferica collegata. In quello caso, collegare il dispositivo USB, uscire alla schermata

Pannello laterale del teilevore del

premendo il tasto W.LINK sul telecomando e accedere nuovamente alla schermata WISELINK.

Per i nomi dei file (photo, musica) utilizzare solo caratteri alfanumerici.

II file system supporta solo FAT16/32 (II file system NTFS non è supportato)

Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con quello tevisore.

WISELINK supporta solo il dispositivo USB MSC (Mass Storage Class).

L'MSC è un dispositorio di memorizzazione di massa Bulk-Only Transport. Esempi di MSC sono le unità Thumb e i Flash Card Reader (Entrambe le unità HDD e HUB USB non sono supportate.)

Prima di collegare il dispositivo al teilevisore, eseguire una copia di back up dei file per evitare la perdita o il danneggiamento dei dati. SAMSUNG non è responsabile di eventuali danni ai file o perdite di dati.

La risoluzione dell'imagine consigliata per Wiselink è 6 mega pixel. Eseguire la connessione diretta alla porta USB del teilevisore. Se si usa una connessione via cavo separata, può verificarsi un problema di compatibilità USB.

Solo i formati MP3 e JPEG sono supportati.

Il fornato mp3 Wiselink supporta solo file musicali con un'alta frequenza di campionamento (32 kHz, 44,1 kHz, o 48 kHz).

Si consiglia il fornato.jpeg sequenziale.

Non scollegare il dispositorio USB quando è (X Loading).

PTP (Picture Transfer Protocol) supportato; MTP (Media Transfer Protocol) non supportato.

La durata di riproduzione di un file mp3 vuo essere visualizzata come '00:00:00' se le informazioni adessa relative non sono state trovate all'inizio del file.

Più alto è la risoluzione dell'imagine, più tempo richiede la sua visualizzazione a schermo.

Gli elenchi Foto o Musica visualizzano sino a 300 cartelle o file.

1 Premere il tasting MENU.

Premere il tasting o▼ per selezionare Ingresso, quando premere ENTER.

2 Premere il tastingo▼per selezionare WISELINK,quindi premere ENTER.

3 Premere it tasto o per selezionare il dispositovi di memoria USB corrispondente, quindi premere ENTER.

Il menu WISELINK può risultare diverso in base al dispositorio di memoria USB collegato al tevisore.

Alcuni dispositivi sono non essere supportati a causa di problemi di compatibilità.

4 Premere il tasto o per spostarsi su una icona, quando premere ENTER.

Per uscire alla modalita WISELINK, premere il tasto W.LINK sul telecomando.

Premere W.LINK sul telecomando per visualizzare il menu WISELINK.

Uso dei tasti del telecomando nel menu WISELINK

Tasto	Operazioni
	Sposta il cursore e selezione una voce.
	Attiva la voce attualmente selezionata.
	Riproduce o interrompe la proiezione di diapositive o la riproduzione di un file MP3.
	Ritorna al menu precedente.
	Esegue varie funzioni nei menu Foto e Musica.
	Arresta la proiezione di diapositive o la riproduzione di un file MP3.
	Fa scorrere in alto o in basso la pagina (elenco dei file)
	Arresta la funzione corrente e ritorna al livello di menu precedente.

Questo menu在哪的 Cartelle e i file JPEG salvati su un dispositivo di memoria USB.

1 Completare i passaggi da 1 a 3 della procedura Uso del menu WISELINK. (Vedere pag. 44)
2 Premere il tasto o per spostarsi su Foto, quando premiere ENTER. Le informazioni sul file salvato verranno visualizzate come cartella o file.
3 Premere i tasti ,V, e per selezionare un file.

• Premendo il tastingo ENTER sull'icona di una fotoc, la fotocorrectamente selezionata viene visualizzata a schermo intero.
• Premendo il tasto ENTER sull'icona di una cartella, appaiono i file JPEG presenti nella cartella.

Per uscire alla modalità WISELINK, premere il tasto W.LINK sul telecomando.

Il passaggio a un'altra foto più richiedere alcuni secondi, nécessari per caricare il file. A quello punto, l'icona Loading) appeare nella parte superiore sinistra dello schermo.
La visualizzazione dei file JPEG come immagini miniaturizzate perché richiedere un po' di tempo.

Questo menu在哪 file con estensione.jpg. I file con altri formati, come ad esempio bmp o tiff, non vengono invece visualizzati.
I file sono visualizzati in un'unica pagina. Ogni pagna contiene 15 foto miniaturizzate.
Le Foto miniaturizzate sono numerate da 1 a 15 a partire da sinistra verso destra e dall'alto verso il basso.
Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con questo teilevisore.
Le cartelle vengono visualizzate per prime, seguite da tutti i file JPEG presenti nella cartella corrente. Le cartelle e i file JPEG sono ordinati alfabeticamente.
Se la Foto viene visualizzata a schermo intero, è possible ingrandirla, rimpicciolirla o ruotarla sullo schermo.
Durante la visualizzazione a schermo intero, i tasti o consentono di visualizzare un'altra immagine fotografica containuta nella stessa cartella.
Per iniziare la proiezione delle diapositive, premere il tasto PLAY/PAUSE quando viene selezionata l'icona di una foto.
Le Foto sensa informazioni di USCITA non possono essere visualizzate come immagini miniaturizzate nell'elenco FOTO in base alla qualità dell'imagine e alla risoluzione.

Proiezione di diapositive

4 Premere il tasto INFO per visualizzare l'opzione (Avvia proiezione diapositive, Seleziona tutto).
5 Premere il tasting o per selezionare Avvia proiezione dispositive, quando premere ENTER.

Durante la proiezione delle diapositive, i file appaiono in sequenza a partire dal file correntemente visualizzato.
Se I'opzione Default Background Music (Musica sottofondo predefinita) è impostata su On, durante la proiezione di diapositive i file MP3 vengono riprodotti automaticamente. Per attivare那一段时间, il file MP3 e gli altri file di fotografie devono essere archiviata nella stessa cartella del dispositivo di memorizzazione USB.

6 Premere il tasto INFO durante la proiezione di diapositive per impostare le opzioni seguenti (Velocità slide show, Musica di sottofondo, Impostazione musica sottofondo, Elenco). Premere il tasto o per selezionare l'opzione, quando premere ENTER.

Al terme dell'impostazione dell'opzione premere ENTER per eseguire la modifica.

5 Premere il tasto o per selezionare Avvia proiezione dispositive, quando premere ENTER. Durante la proiezione delle diapositive, i file appaiono in sequenza a partire dal file correntemente visualizzato. Se l'opzione Default Background Music (Musica sottofondo predefinita) è impostata su On, durante la proiezione di diapositive i file MP3 vengono riprodotti automaticamente. Per attivare esta funzione, i file MP3 e gli altri file di fotografie devono essere archiviata nella stessa cartella del dispositivo di memorizzazione USB.
6 Premere il tasto INFO durante la proiezione di diapositive per impostare le opzioni seguenti (Velocità slide show, Musica di sottofondo, Impostazione musica sottofondo, Elenco). Premere il tasto o per selezionare l'opzione, quando premere ENTER. Al termine dell'impostazione dell'opzione premere ENTER per eseguire la modifica.

Uso del menu durante una proiezione di diapositive

Velocità slide show:

Selezionare questa opzione per determinare la velocità della proiezione delle diapositive.

Premere il tasting o▼ per selezionare l'opzione desiderata (Veloce, Normale, Lento), quindi premere ENTER.

Musica di sostofondo:

Selezionare esta opzione per riproduire un file MP3 durante la proiezione delle diapositive.

Premere il tasto o per selezionare l'opzione desiderata (Acceso, Spento), quindi premere ENTER.

Impostazione musica sottofondo:

Durante la proiezione delle diapositive, vengono visualizzati i file MP3 e le cartelle conteni nella stessa directory.

Selezione una cartella premendo il tasto o , quindi premere ENTER. La cartella selezionata viene evidenziata.

Premere nuovamente il tasting RETURN per tornare alla schermata di proiezione diapositive. Viene riprodotta la musica di sostofondo selezonata.

Se si imposta l'opzione Musica di sottofondo su Spento, la musica non viene riprodotta neppure se è stata selezionata l'opzione Background Music Setting (Impostazione musica sottofondo).

Elenco:

Le informazioni sul file vengono visualizzate come cartella o file JPEG.

Per uscire alla modalità WISELINK, premere il tasto W.LINK sul telecomando.

Quando si selezione un file di fotografia, sulla sinistra dello schermo del teilevisore appaioni le

relative informazioni, come ad esempio la risoluzione, la data di modifica e l'ordine del file nella directory corrente (per es. 10 di 15).

: Icona cartella

: lcona goto

: Sosta sull'icona della cartella precedente

Uso del menu Options (Opzioni)

1 Completare i passaggi da 1 a 3 della procedura Uso del menu WISELINK. (Vedere pag. 44)
2 Premere il tasting o per spostarsi su Foto, quindi premere ENTER. Le informazioni sul file salvato vengono visualizzate come cartella o file.
3 Premere il tasting ,▼, o ▷ per selezionare un file, quindi premere ENTER. Premendo il tasting sulla versione miniaturizzata di una Foto, la foti viene visualizzata a schermo intero.
4 Premere il tastingo INFO per visualizzare l'opzione (Avvia proiezione diapositive, Zoom, Ruota, Elenco)

Zoom:

Premere il tasting o▼ per selezionare Zoom, quindi premere ENTER.
Ogni volta che si preme il tasto o , le dimensioni della fotto augmentano. (X1 X2 X4)

• X1: Ripristina le dimensioni originali della fotografia.
• X2: Applica un ingrandimento X2.
• X4: Applica un ingrandimento X4.

Per visualizzare la parte superiore/inferiore/sinistra/destra di un'immagine ingrandita, premere INFO per uscire dal menu Opzioni, quando premere i tasti , , e .

Ruota, Avvia proiezione diapositive non è disponibile quando è selezionata l'opzione Zoom.

Ruota:

Premere il tasting o▼ per selezionare Ruota, quindi premere ENTER.
Ogni volta che si preme il tasting o , la Foto esegue una rotazione.

• 0°: Ruota una foto nella posizione originale
• 90°: Ruota una foto di 90^
• 180^ : Ruota una Foto di 180^
• 270^ : Ruota una foto di 270^

Il file ruotato non viene salvato.
Zoom, Avvia proiezione dispositive non è disponibile quando è selezionata l'opzione Ruota.

È possible visualizzare i file MP3 salvati nel dispositivo di memoria USB.

1 Completare i passaggi da 1 a 3 della procedura Uso del menu WISELINK. (Vedere pag. 44)
2 Premere il tasting o per spostarsi su Musica, quindi premere ENTER. Le informazioni sul file salvato vengono visualizzate come cartella o file.
3 Premere il tastingo▼per spostarsi su una icona, quandi premere ENTER.

Premendo il tasto ENTER sopra l'icona di unanota musicale, il file corrispondente viene immediamente riprodotto.

Premendo il tasto ENTER sull'icona di una cartella, appaioni i file musicali presenti nella cartella.
Per selezionare un file sulla pagina successiva, premere REW o FF per spostarsi sulla pagina desiderata.

4 Per selezionare tutti i file, oppure un solo file, premere INFO per visualizzare le opzioni del menu Musica. Premere il tastingo ENTER per selezionare Riproduci, Ripeti musica o Seleziona tutto. Per uscire alla modalità WISELINK, premere il tastingo W.LINK sul telecomando.

Uso del menu Opzioni

Riproduci:

Selectionare per riproduire file MP3.

Premere il tastinge PLAY/PAUSE durante la riproduzione di un file MP3 per interrompere momentanamente il file.
Premere il tasting STOP per uscire alla modalità Play (Riproduci).

Questo menu在哪 file con estensione MP3. I file con altre estensioni non vengono visualizzati, nemmeno se sono stati salvati sul medesimo dispositivo USB.
Il file selezionato appeare in alto con il relativo tempo di riproduzione.
Per regolare il volume della musica, premere il tasto + or - sul telecomando. Per azzerare il volume, premere il tasto MUTE sul telecomando.
Premere il tastingo FF o REW per cambiare pagina.

Ripeti musica:

Selezionare per ripetere la riproduzione di file MP3 nella cartella corrente.

E' possible selezionare Acceso o Spento

Icona informazioni sulla funzione Musica
Icona	Funzione
	Vengono riprodotti tutti i file.
	Viene riprodotto un file.
	Quando si preme il tasto PLAY/PAUSE sul telecomando durante la produzione di un brano.
	Quando si preme il tasto STOP sul telecomandoCTL più il brano è in pausa. La riproduzione riprende sulla parte superiore dello schermo appeare il messaggio Stop (Arresta).

: Icona cartella

: Icona Musica

: Sosta sull'icona della cartella precedente

Uso del menu Impostazione

Il menu Impostazione在哪 le impostazioni utente del menu WISELINK.

1 Completare i passaggi da 1 a 3 della procedura Uso del menu WISELINK. (Vedere pag. 44)
2 Premere il tasting o per spostarsi su Impostazione, quando premere ENTER.
3 Premere tasto o▼ per selezionare la voce desiderata, quando premere ENTER. (Velocita slide show, Musica di sottofondo, Impostazioni musica sottofondo, Ripeti musica, Screen Saver)
4 Premere il tasto o per selezionare l'opzione desiderata, quando premere ENTER.Per uscire alla modalità WISELINK, premere il tasto W.LINK sul telecomando.

Velocità slide show:

Selezione questa opzione per determinare la velocità della proiezione di diapositive.

E' possible selezionare Veloc, Normale o Lento.

Musica di sostofondo:

Selezionare Questa opzione per riproduire un file MP3 durante la proiezione di diapositive.

Le opzioni disponibili sono Musica disattivata o Musica attivata.

Impostazione musica sottofondo:

Durante la proiezione di diapositive, selezionare Impostazioni musica sottofondo per selezionare un file musicale da ascoltare guardando le immagini. SeLECTIONARE un file MP3 come musica di sottofondo.

Ripeti musica:

Selezionare esta opzione per riproduire ciclicamente tutti i file MP3 presenti nella cartella corrente.

Screen Saver:

Selezionare questa opzione per impostare il tempo di attesa prima che lo screen saver entri in funzione.

Lo screen saver si attiva quando non viene premuto alcun tasting in un lasso di tempo compreso tra 1, 5 e 10 minuti.

Che cos'è Anynet+?

Anynet+ è un sistema di rete AV che mette a disposizione degli utenti un'interfaccia AV di facile uso per controllare,tramite un menu apposto,tutti i dispositivi AV collegati alla rete.Questa funzione è utilizzabile solo se alla rete sono collegati dei dispositivi AV Samsung Electronics.

Collegamento dei dispositivi Anynet+

IlsystemaAnynet ^+ puoessereutilizzato solo condispositiviAVche supportano Anynet+. Controllare se sul dispositivo da collegare al teilevisore èpresente il symbolo Anynet+.

Per collegare il dispositivo direttamente al tevisore

Collegare il jack [HDMI 1], [HDMI 2] o [HDMI 3] del tevisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI.

Per effettuare il collegamento alsystema Home Theater

1 Collegare il jack [HDMI 1], [HDMI 2] o [HDMI 3] del tevisore al jack HDMI OUT del dispositivo Anynet+ correspondente tramite un cavo HDMI.

2 Collegare il jack HDMI IN delsystemaHome Theater al jack HDMI OUT del dispositivo Anynet+tramite un cavo HDMI.

Collegare solo il cavo ottico tra [Digital Audio Out (Optical)] del tevisore e Digital Audio Input del ricevitore.

Collegare solo un ricevitore.
Gli altoparlanti delsystemaHome Theater possono generare un audio a 5.1 canali. Negli altri casi, viene generato unaudio stereofonicoa2 canali.Per ascoltare l'audio tramite il systemaHome Theater, assicurarsi di collegare correttamente al tevisore il jack Digital Audio IN (Optical) delsystemaHome Theater.Tuttavia,i segnali audio del registratore BD inviati alsystemaHome Theater tramite tevisore non vengono riprodotti in formato a 5.1 canali, dato che il tevisore supporta solo I'audio stereofonico a 2 canali.Per ulteriori informazioni, si prega di consultare il manuale del systema Home Theater.
E' possibl e collegare un dispositivo Anynet+ tramite un cavo HDMI. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+.
Anynet+ si attiva solo quando il relative disposito AV è acceso o in modalità Standby.
Anynet+ supporta fino a 8 dispositivi AV.

Configurazione di Anynet+

Le seguente impostazioni consentono di utilizzare le funzioni di Anynet+. Uso della funzione Anynet+

1. Premere il tastingo MENU per visualizzare il menu. Premere il tastingo o per selezione Ingressi, quindi premere il tastingo ENTER.
2. Premiere l tasto ENTER per selezioniare Elenco sorgenti. Premere l tasto o▼ per selezioniare Anynet+ (HDMI-CEC), quindi premere il tasto ENTER.
3. Premere il tasting o▼ per selezionare Impostazione, quindi premere il tasting ENTER.
4. Premiere it tasto o▼ per selezionare Anynet+ (HDMI-CEC), quindi premere it tasto ENTER.
   5 Premere il tastingo per selezionare Acceso, quindi premere ENTER.

La funzione Anynet+ (HDMI-CEC) si attiva.
Se si selezione Spento, la funzione Anynet+ (HDMI-CEC) si disattiva.
Quando Anynet+ (HDMI-CEC) è disattivato, sono disattivateanche tutte le relative funzioni.

Disattivazione automatica di un dispositivo Anynet+ allo spegnimento del teilevisore

4 Premiere l tasto o▼ per selezionare Spegnimento auto, quindi premere ENTER.
5 Premere it taste o▼ per selezionare Si, quando premere ENTER.

La funzione di spegnimento automatico si attiva.

Selezionare No per disattivare la funzione di spegnimento automatico.

Premere il tasto EXIT per uscire.

Perutilizzare la funzione Anynet+ è necessario impostare il tasto di selezione deltelekommando su TV.
Se si imposta Spegnimento automatico su Si, i dispositivi esterni collegati al teilevisore si spengono ognqualvolta si spegne il teilevisore. Tuttavia, se il dispositivo è in fase di registrazione potrebbe non spegnersi.

Impostazioni rapide

1 Premere il tasto TOOLS sul telecomando.
2 Premere il tasting ENTER per selezionare Anynet+ (HDMI-CEC).

Scansione e passaggio da un dispositivo Anynet+ all'alto

1 Premere il tastingo MENU per visualizzare il menu. Premere il tastingo o▼ per selezionare Ingressi, quindi premere il tastingo ENTER.
2 Premere il tastinge per selezionare Elenco sorgenti. Premere il tastinge o per selezionare Anynet+ (HDMI-CEC), quindi premere il tastinge ENTER.
3 Premere il tastingo o▼ per scegliere Select Device (Selezionare dispositivo),\ quindi premere il tastingo ENTER.
4 Premere il tastingo▼per selezionare il dispositivo desiderato,quindi premere ENTER. Il dispositivo viene attenuato.
5 Se non si riesce a trovare il dispositorio desiderato, premere il tasto o▼ per selezione Ricer disp con, quindi premere ENTER.

Viene visualizzato il messaggio Configurazione connessione Anynet+ ... Una volta completata la ricerca, nel menu Anynet+ vengono elencati tutti i dispositivi collegati.

Il passaggio al dispositorio selezionato più richiedere fina a 2 minuti. Non è possibile annullare l'operazione durante la fase di passaggio da un dispositorio all'alto.
Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati al teilevisore.
Al terminale della scansione, il numero di dispositivi trovati non appeare.

Ogni volta che si accende il tevisore tramite il tasto di POWER viene eseguita una scansione automatica di tutti i dispositivi collegati. Tuttavia, i dispositivi collegati dopo ave accesso il tevisore, o in altri circostanzare particolare, potrebbero non apparire nell'ecnolo dei dispositivi. In quello caso, selezione l
Se si è selezionata una modalità di ingresso esterna tramite il tasting SOURCE, non sare possibile utilizzare la funzione Anynet+. Assicurarsi di passare a un dispositivo Anynet+utilizzando il tasting TOOLS.

Menu Anynet+

Il menu Anynet+ più variate a seconda del tipo e dello stato del dispositosivo Anynet+ collegato al teilevisore.

Menu Anynet+	Descrizione
Visualizza TV	Passa da Anynet+ alla modalità di trasmissione del televisione.
Seleziona periferica	Mostra il dispositorio al quale è collegato il televisione.
Registra	Avvia la registrazione. (Quito menu si attiva solo se il dispositorio supporta la funzione di registrazione).
Menu periferica	Mostra il menu del dispositorio collegato. Esempio. Se si collega un registratore DVD, appeare il menu Registratore DVDE.
Funz dispositorio	Mostra il menu di controllo riproduzione del dispositorio collegato. Esempio. Se si collega un registratore DVD, viene visualizzato il menu di controllo riproduzione del registratore DVD.
Ricevitore	L'audio viene generato dal ricevitore.
Impostazione	È possibile impostare l'ambiente d'uso di Anynet+.

Tasti del telecomando disponibili in modalità Anynet+

Tipo di dispositivo	Stato operativo	Tasti disponibili
Dispositivo Anynet+	Una volta attivato il dispositivo, quando il menu del dispositivo corrispondente appeare sullo schermo.	Tasti numerici▲/▼/▲/▼/Tasto ENTERTasti coloratiTasto EXIT
	Una volta attivato il dispositivo, quando si riproduce un file	(ricerca all'indietro)(ricerca in avanti)(Arresto)/ (Riproduczione/Pausa)
Dispositivo con sintonizzatore incorporato	Una volta attivato il dispositivo, durante la visione di un programma tevisivo	Tasto P ➀ / ➁
Dispositivo audio	Una volta attivato il ricevitore	Tasto ⋅/ ⋅Tasto MUTE

La funzione Anynet+ è utilizzabile solo quando il telecommando è impostato su TV.
Il tasto REC funziona solo in fase di registrazione.
Non è possibile gestire i dispositivi Anynet+ utilizzando i pulsanti sul lato del teilevisore. I dispositivi Anynet+ possono essere gestiti solotramite il telecommando.

In determinate condizioni, il telecomando del teilevisore potrebbe non funzionare. In quello caso, riselezionare il dispositivo Anynet+.
Le funzioni Anynet+ non sono utilizzabili con prodotti di altre case costruttrici.
In modalità Anynet+, i tasti colorati potrebbero non funzionare in modo adeguato.
Le funzioni (心) posso differire in base al disposittivo in uso.

Registrazione

É possible utilizes un videoregistrar per registrar un programma tevisivo.

Premere il tasto REC.

La registrazione inizia. (Solo quando è collegato un dispositivo di registrazione Anynet+).

Il programme teileviso corrente viene registrato in modalita Watch TV (Guarda TV). Se si sta guardando l'immagine di un altro dispositivo, vengono registrate le immagini di quello dispositivo.
E' inoltre possiblere registre stream sorgente selezionando Regina bajo aver premuto il tasto TOOLS.
Prima di registrarare, controllare che il jack dell'antenna sia correttamente collegato al disposito di registrazione. Per il collegamento dell'antenna al disposito di registrazione, consulhare il manuale dell'utente.

Ascolto tramite il ricevitore

É possible ascoltare l'audio tramite un ricevitore anzichè dagli altoparlanti del teilevisore.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tastingo▼per selezionare Ingressi,quindi premere il tastingENTER.
   2 Premere il tastingo ENTER per selezionare Elenco sorgenti.
   Premere il tastingo per selezionare Anynet ^+ (HDMI-CEC),quindi premere il tasting ENTER.
   3 Premere il tasting a o▼ per selezionare Ricevitore, quindi premere il tasting ENTER.
   4 Premere il tastingo per selezionareOn,quindi premere ENTER.
   L'audio viene trasmesso'dal ricevitore.
   5 Premere il tasting EXIT per uscire.
   Se il ricevitore è impostato su On, l'audio del teilevisore viene trasmesso dal ricevitore a 2 canali.
   Se il ricevitore è utilizzabile esclusivement con ilsystema Home Theater (solo audio), potrebne non apparire nell'elenco dei dispositivi.
   Il ricevitore si attiva solo dopo averlo collegato al teilevisore tramite il jack ottico.
   In caso di contentu protetti da copyright, il ricevitore potrebbe non funzionare correttamente.

   Nel caso di una interruzione di corrente al teilevisore quando il Ricevitore è impostato su On (per lo scollegamento del cavo o un calo di potenza), la funzione Altoparlante TV può essere impostata su Spento alla riaccensione del teilevisore. (vedere pag. 23)

Controlla da effettuare prima di contattare l'assistenza tecnica

Sintomo	Soluzione
Anynet+ non funziona.	Controllare se si sta utilizzando un dispositivo Anynet+. Ilsystema Anynet+puo essere utilizzato solo con dispositivi AV che supportano Anynet+. Collegare solo un ricevitore.Controllare che il cavato alimentazione di Anynet+ sia collegato correttamente.Controllare i collegamenti dei cavi Video/Audio/HDMI 1.3 del dispositivo Anynet+. Verificare se Anynet+(HDMI-CEC) è impostato su On nel menu di impostazione di Anynet+. Verificare se il telecommando del teilevisore è in modalità TV.Verificare se il telecommando è esclusivo per il dispositivo Anynet+. In alcune condizioni, Anynet+non funziona.(Ricerca canali)Quando si collega o si rimuove il cavato HDMI 1.3, eseguire una nuova ricerca dei dispositivi oppure spagnere e riaccendere il teilevisore.Controllare che la funzione Anynet+ o il dispositivo Anynet+ sa impostato su on.
Si desidera avviare Anynet+.	Controllare che il dispositivo Anynet+ sia collegato correttamente al teilevisore e che Anynet+(HDMI-CEC) sia impostato su On nel menu di impostazione di Anynet+. Prèmere il tasto TV sul Telecommando del teilevisore. Premère il tasto Anynet+ per visualizzare il menu TOOLS, quando selezione l'opzione desiderata.
Si desidera uscire da Anynet+.	Selezionare Visualizza TV nel menu Anynet+.Premiere il tasto SOURCE sul telecommando del teilevisore e selezionare un dispositivo non Anynet+.Premere P,CH LIST, PRE-CH, o altri per passare in modalità TV. Si nitori che il tasto dei canali funzioni sono se non è collegato un dispositivo Anynet+ con sintonizzatore incorporato.
Il messaggio Connessione a un dispositivo Anynet+...viene visualizzato a schermo.	Non è possible utilizzato il telecommando durante la configurazione di Anynet+ o durante il passaggio a un'altra modalità di visualizzazione*.Utilizzato il telecommando solo al termine dell'impostazione di Anynet+ o del passaggio alla nuova modalità di visualizzazione.
Non si riesce ad avviare la riproduzione sul dispositivo Anynet+.	Non è possible utilizzato la funzione di riproduzione quello è in corso la funzione Plug & Play.
Lo scherno del dispositivo esterno non appeare.	Controllare se il dispositivo supporte le funzioni di Anynet+.Controllare se il cavato HDMI 1.3 è collegato correttamente.Verificare se <Anynet+(HDMI-CEC)> è impostato su <On> nel menu di impostazione di Anynet+. Cerca alla dispositivi Anynet+.E' possibile colleague un dispositivo Anynet+ solotramite un cavato HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+.
Il programma teviso non può essere registrato.	Verificare se il jack dell'antenna sul dispositivo di registrazione è correttamente collegato.
L'audio del tevisore non viene riprodottoattraverso il ricevitore.	Collegare il tevisore e il ricevitore mediante il cavoto ottico.

La maggior parte delle emittenti tevisive fornisce informazioni scrittetramiteil servizio Teletext. La pagina Indice del servizio Teletext spiega come utilizzare il servizio.Inolte, è possibile selezionearevarie opzioni tramitei tasti del telecomando.

Per ricevere correttamente le informazioni del servizio Teletext, è necessario che la riscione del canale sia stabile. In caso contrario, le informazioni potrebbero apparire incomplete e alcune pagine potrebbero mancare del tutto.
1 TV/DTV

Esce alla visualizzazione teletext (in base al modello)

2 (salva)

Utilizzato per memorizzare le pagine del servizio Teletext.

3 (formato)

Premere quello tasto per raddoppiare le dimensioni delle lettere nella meta superiore dello schermo. Premerlo nuovamente per applicare la modificationsanche alla meta inferiore dello schermo. Premerlo una terza volta per tornare allo schermo normale.

4 3? (mostra)

Consente di visualizzare il testo nascosto (risposte a quiz, ad esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto.

5 Tasti colorati (rosso/verde/giallo/blu)

Se l'emittente utilizes a unsystema FASTEXT,i diversi argomenti presenti in una pagina sono indicati con colori diversi e sostono essere selezionati premendo i tasti colorati corrispondenti. Premere il tasto il cui colore corrisponde a quello dell'argomento desiderato. La pagina viene visualizzata con altre informazioni colorate selezionabili in modo analogo.Per visualizzare la pagina precedente o successiva, premere il tasto colorato corrispondente.

6 (teletext attivo/mix)

Premere quello tasto per attivare la modalità Teletext dopo ave rselectionato un canale che fornisce quello tipo di servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente.

7 三 (modulo)

Premere quello tasto per selezionare la modalità Teletext (LIST/FLOF).

Se si preme LIST, viene attivata la modalità di List save (Salva elenco). Questa modalità permette di salvare le pagine Teletext utilizzato il tasto (store) (salva).

8 (pagina secondaria)

Visualizza la pagina secondaria disponible.

9 (pagina su)

Consente di visualizzare la pagina Teletext successiva.

10 (pagina giu)

Consente di visualizzare la pagina Teletext precedente.

1 (indice)

Premere quello tasto in qualsiasi momento per visualizzare la pagina Indice.

12 3 (blocca)

Consente di mantenere visualizzata una pagina, se quella pagana è collegata a più paging secondarie che scorrono automaticamente. Per scorrere le pagine, premere nuovamente il tasto.

13 (annulla)

Utilizzato per visualizzare le stazioni trasmittenti quando sioca una pagina.

É possible cancellare le pagine Teletext premendo i tasti numerici sul telecomando.

Le pagine teletext sono organizzate in base a sei categorie:

Parte	Sommario
A	Numero della pagina selezionata.
B	Identità della stazione emittente.
C	Numero della pagina corrente o stato della ricerca.
D	Data e ora
E	Testo.
F	Informazioni sullo stato.
	Informazioni FASTEXT.

Le informazioni del Teletext sono spesso suddivise su più頁e visualizzate in sequenza alle quali è possible accederere comme segue:

Immettendo il numero di pagina
Selezionando un titolo in un elenco
Selezionando un'intestazione colorata (sistema FASTEXT)

Premere il tasto TV/DTV per uscire dal Teletext.

Specifiche del kit di supporto a parete (VESA)

Installare il supporto su una parete solida perpendiculare al pavimento.

Se il supporto delve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona. Una installatione a soffitto o su pareti inclinate più provocare la caduta dell'unità e lesioni personali.

Famiglia di prodotti	poll.	Spec. VESA (A * B)	Vite standard	Quantità
LCD-TV	23 ~ 26	200 * 100	M4	4
	32 ~ 40	200 * 200	M6
	46 ~ 52	400 * 400600 * 400	M8
	57	700 * 400(No VESA)
	57 ~ 70	800 * 400
	80 ~	1400 * 800
PDP-TV	42 ~ 58	400 * 400600 * 400	M8	4
	63	676 * 407(No VESA)		6
	63 ~ 70	800 * 400		4
	80 ~	1400 * 800		4

Sono disponibili kit di montaggio a parete per tutte le dimensioni standard, come alla la tabella precedente.
Insieme al kit di montaggio a parete vengono fornitianche un manuale di istruzioni e tutti i componenti necessari per l'assemblaggio.
Non utilizzare viti più lunghe rispetto alle dimensioni standard, in quanto potrebbero danneggiare l'interno del telesivore.
Per installazioni a parete con viti non conformiagli standard VESA, la lunghezza delle viti cui variare a seconda delle relative specifiche.
Non utilizzato viti non conformiagli standard VESA. Non serrareecessivamente le viti, in quanto potrebbero danneggiare il prodotto o causarne la caduta con seguente rischio di infortuni. Samsung declina onghi responsabilita per questo tipo di incidenti.
Samsung declina agli responsabilità in caso di danni al prodotto o infortuni dovuti a un'installazione non conformeagli standard VESA o alle specifiche indicate oppure alla mancata osservanza delle istruzioni di installazione del prodotto.
I modelli a 57" e a 63" non sono conformi alle specifiche VESA. Di conseguenza, con questo modello è necessario utilizzato un kit di montaggio a parete apposto.
Non superare i 15^ di inclinazione quando si monta quello tevisore.

Non installare il Supporto a parete quando il tevisore è acceso.

In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche.

Regolazione montaggio a parete (kit venduto separatamente)

Una volta installato il supporto a parete, è possible regolare fácilmente la posizione del teilevisore.

Pannello posteriore

Cavo seriala (da 1P a 1P) (Non forito)

Montaggio a parete

Visualizzazione del menu

1 Premere il tasting , , o sul telecomando.

Viene visualizzata la schermata Regolazione montaggio a parete.

Mentre se guarda la televisione, se premendo un tasto di direzione la schermata Regolazione montaggio a parete non apparente, utilizzare il menu per visualizzare la schermata.

Premiere it tasto MENU per visualizzazione i menu. Premere it tasto o per selezione Impostazione, quindi preme ENTER.
- Premere il tasting o▼ per selezionare Regolazione montaggio a parete, quando premere ENTER.

Ritrovamento della posizione

2 Effettuare la regolazione fino a impostare la posizione desiderata utilizzando i tasti , , , .

Quando sullo schermo del teilevisore non sono visualizzati menu OSD, premendo un tasting freccia appeare la schermata di regolazione.
Premiere INFO per reimpostare i valori. Premiere il tasto o per selezione Si, quindi premere ENTER. La posizioneiene initializzata alla impostazioni predefinite.

3 Premere il tasting blu.

Per salvare la posizione corrente, premere i tasti e per selezionare una modalità di salvataggio tra Posizione1, Posizione2 o Posizione3.

Per non salvare la posizione corrente, premere il tasto RETURN.
Quando si selezione una modalità di salvataggio, non è possible utilizzare i tasti Colore.

4 Premere ENTER per salvare.

Quando è selezionata la modalità Posizione1, viene visualizzato il messaggio Posizione corrente salvata come Posizione1.

5 Premere il tasting ENTER.

La posizione salvata viene visualizzata a sinistra del menu OSD.

Continua...

Spostamento sulla posizione memorizzata

1 Completare la Fase 1 di Visualizzazione del menu.
2 Premendo un taste Colore (Rosso, Verde, Giallo) è possible spostare il supporto a parete nella posizione memorizzata.

E' possibl e spostare il supporto a parete su una delle tre posizioni preimpostate semplicamente premendo i tasti colore Rosso (Posizione1), Verde (Posizione2) o Giallo (Posizione3).

Se si regola la posizione dopo aver effettuato lo spostamento su una posizione preimpostata, la visualizzazione della posizione scompare.

Per informazioni sull'installazione, consultare il Manuale di installazione fornito insieme al supporto a parete.
Per l'installazione del prodotto e l'installazione e lo spostamento del supporto a parete, consulare un installatore specializzato.
Utilizzato quello manuale di installatione quando è possible fissare il supporto a una parete. Se il supporto deve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona.
La funzione Montaggio a parete non è disponibile se Anynet+ o WISELINK sono operativi.
Il modello da 42 polici non è compatibile con il supporto a parete di vecchio tipo (WMN5090A).

Assemblaggio del piedistallo (a seconda del modello)

Utilizzare le 6 viti fornite in dotazione per fissare saldamente la base del piedistallo al monitor. L'aspetto dell'unità più variate rispetto all'imagine.

In caso di installmenta a parete del teilevisore, chiudere il coperchio (1) sul raccordo del piedistallo utilizzato due viti.

Avverenza

Fissare saldamente il teilevisore al piedistallo prima di muoverlo.
In caso contrario, potrebbe cadere causando gravi lesionsi.

Il tevisore deve essere trasportato da due o più personne. Non appoggiare mai il tevisore sul pavimento perché lo schermo potrebbe subire danni. Appoggiare sempre il tevisore il posizione diritta.

Risoluzione dei problemi

Prima di contattare il servizio di assistenza Samsung, esguire i seguenti simplici controli. Se il problema persiste, annotare il modello e il numero di series del teilevisore e contattare il proprio rivenditore.

Nessun audio o imagine

Controllare che il cavo di alimentazione sua collegato alla presa di corrente.
Controllare di averere premuto il tasto ⑦ di accensione (Acceso/Spento) sul pannello frontale o il tasto POWER sul telecomando
Controllare le impostazioni relative al contrasto e alla luminosità dell'imagine.
Controllare il volume.
Verificare se la funzione Altoparlante TV è impostata su Spento.

Imagine normale ma audio assente

Controllare il volume.
Controllare se si è premuto il tasto MUTE del telecomando.

Nessuna imagine oppure imagine in bianco e nero

Regolare le impostazioni del colore.
Controllare se la selezione del systema di trasmissione è corretta.

Interferenze di audio e immagine

Provare a identificare l'apparecchiatura elettrica che causa le interferenze e spostarla più lontano.
Collegare il teilevisore a un'altra presa di corrente.

Immagini offuscate o poco nitide, audio distorto

Controllare la direzione e i collegamenti dell'antenna.

Le interferenze sono spesso dovvute all'uso di un'antenna interna.

Telecomando non funzionante

Sostituire le batterie del telecomando.
Pulire il bordo superiore del telecomando (finestra di trasmissione).
Controllare che i terminali ^+ e - delle batterie siano inserti correttamente.
Controllare che le batterie non siano scariche.

Lo schermo è nero e l'indicatore di alimentazione lampeggia in modo continuo

Sul computer controllare l'alimentazione e il cavo segnale.
Il tevisore sta utilizzato il proprio sistema di gestione alimentazione.
Muovere il mouse o premere un tasto qualsiasii sulla tastiera del computer.
Sul dispositivo (STB, DVD, ecc.) verificare l'alimentazione e il cavo segnale.
Il teilevisore stautilizzando il proprioystemadi gestione alimentazione.
Premere il tasto Source sul pannello di controllo o sul telecomando.
Spegnere e riaccendere il teilevisore.

L'immagine danneggiataiene visualizzata nell'angolo dello schermo.

Se in alcune periferiche esterne è selezionata l'opzione Solo scansione, l'imagine danneggiata cui essere visible nell'angolo dello schermo. Questa anomalia è causata delle periferiche esterne, non dal teilevisore.

Viene visualizzato il messaggio "Ripristina tutte le impostazione ai valori predefiniti".

Ciò si verifica quando siiene premuto il tasting EXIT per quale istante. Le impostazioni del prodotto vengono reimpostate ai valori di fabbrica.

Le descritioni e le caratteristiche riportate in quello manuale sono fornite unicamente a scopo informativo e sono soggette a modifiche alla preavviso.

Nome del modello	PS50A556/PS50A557	PS50A558
Dimensione schermo (Diagonale)	50 pollici
Risoluzione PC	1920 x 1080 @ 60 Hz
Uscita audio	10 W + 10 W
Dimensioni (Lar.xAlt.xPro.)
Corpo	1231 x 770 x 95 mm	1231 x 762 x 95 mm
Con supporto	1231 x 831 x 320 mm	1231 x 831 x 320 mm
Peso
Corpo	38 Kg
Con supporto	42 Kg
Caratteristiche ambientali
Temperatura di esercizio	10 °C to 40 °C (50 °F to 104 °F)
Umidità di esercizio	10% to 80%, non-condensing
Temperatura di stoccaggio	-20 °C to 45 °C (-4 °F to 113 °F)
Umidità di stoccaggio	5% to 95%, non-condensing

Questo prodotto è un dispositivo di Classe B.
Design e specifiche sono soggetti a modifiche sera preavviso.
Per l'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta sul prodotto.

VIDEO AUDIO BUS I2C NORMAL SIGNAL

Corretto smaltimento del prodotto

(Rifiuti Elettrici ed Elettronici)

(Applicabile in i paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata)

Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altre tipi di rifiuti e di riciclario in maniera responsable per favore il riutilizzo sostinibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziate e al riciclaggio per questo tipo di prodotto.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto.

Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.

Preselezione el modo PC pulsando el boton SOURCE.
