MANUALE UTENTE LE-32R32B SAMSUNG

Precauzioni da adottare quando si visualizza un'imagine fissa

Un'immagine fissa puo causare danni permanenti allo schermo TV.

Non visualizzare un'immagine fissa sul pannello LCD per otre 2 ore poiché puo causare la ritenzione dell'immagine sullo schermo.

Il fenomeno di ritenzione dell'imagine èanche noto come "bruciatura dello schermo". Per evitare il fenomeno di ritenzione dell'imagine, ridurre il

Grado di luminosità e di contrasto dello schermo quando si visualizza un'immagine fissa.

Su un TV LCD, l'uso del formato 4:3 per un periodo prolongato pue lasciare traccia dei cordi sulla parte sinistra, destra e centrale del video acause delle differenti emisioni luminose dello schemo. La produzione di un DVD o l'uso da una console per videogiocchi puca causare effetti analoghi sullo schemo. Questo tipo di danni non è coperto alla Garanzia.

La visualizzazione prolongata di immagini fisse da videogiochi e PC cui cassetare la visualizzazione di immagini residue parziali.

Per evitare quello problema, ridurre la 'luminosita' e il 'contrasto' quando si visualizzano immagini fisse.

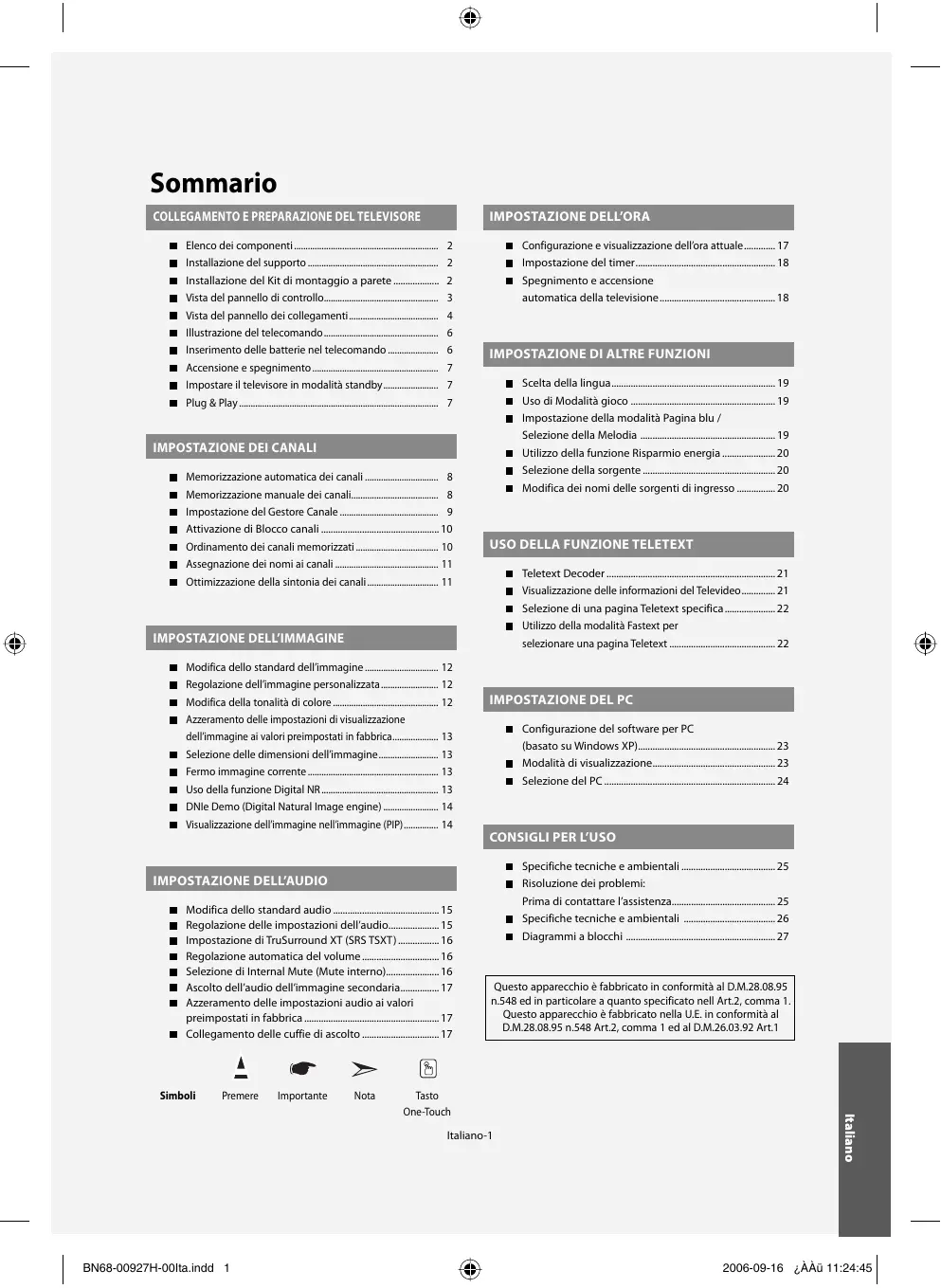

Contents

■ Elenco dei componenti 2
Installazione del supporto 2
Installazione del Kit di montaggio a parete 2
Vista del pannello di controllo 3
Vista del pannello dei collegamenti 4
■ Ilustrazione del telecomando 6
■ Inserimento delle batterie nel telecomando 6
Accensione e spegnimento 7
Impostare il teilevisore in modalita standby. 7
Plug & Play 7

IMPOSTAZIONE DEI CANALI

■ Memorizzazione automatica dei canali 8
■ Memorizzazione manuale dei canali. 8

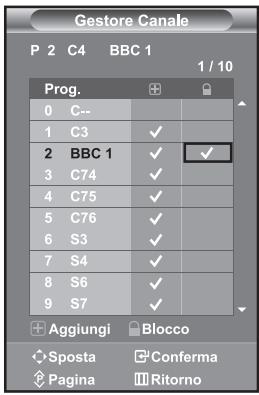

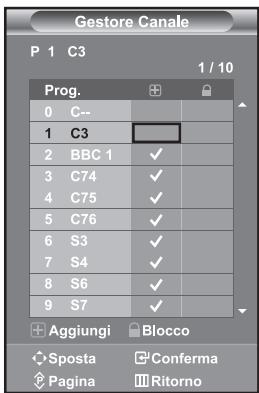

Impostazione del Gustore Canale 9
Attivazione di Blocco canali 10
Ordinamento dei canali memorizzati 10
■ Assegnazione dei nomi ai canali 11
Ottimizzazione della sintonia dei canali 11

IMPOSTAZIONE DELL'IMMAGINE

Modifica dello standard dell'immagine 12
Regolazione dell'immagine personalizzata. 12
Modifica della tonalità di colore 12
Azzeramento delle impostazioni di visualizzazione dell'immagine ai valori preimpostati in fabbrica. 13
■ Selezione delle dimensioni dell'imagine 13
Fermo imagine corrente 13
Uso della funzione Digital NR. 13
DNle Demo (Digital Natural Image engine) 14
Visualizzazione dell'imagine nell'imagine (PIP) 14

IMPOSTAZIONE DELL'AUDIO

Modifica dello standard audio 15
Regolazione delle impostazioni dell'audio. 15
Impostazione di TruSurround XT (SRS TSXT) 16
Regolazione automatica del volume. 16
■ Sezione di Internal Mute (Mute interno) 16
■ Ascolto dell'audio dell'imagine secondaria. 17
Azzeramento delle impostazioni audio ai valori preimpostati in fabbrica 17
■ Collegamento delle cuffie di ascolto 17

Simboli

emere

sportante

Nota

Tasto

One-Touch

IMPOSTAZIONE DELL'ORA

• Configurazione e visualizzazione dell'ora attuale. 17
  Impostazione del timer. 18
  Spegnimento e accensione automatica della television. 18

IMPOSTAZIONE DI ALTRE FUNZIONI

Scelta della lingua. 19
Uso di Modalità gioco 19
Impostazione della modalità Pagina blu / Selezione della Melodia 19
Utilizzo della funzione Risparmio energia 20
Sezione della sorgente 20
Modifica dei nomi delle sorgenti di ingresso 20

USO DELLA FUNZIONE TELETEXT

Teletext Decoder 21
Visualizzazione delle informazioni del Televisione 21
■ Selezione di una pagina Teletext specifica. 22
Utilizzo della modalità Fastext per selezione una pagina Teletext 22

IMPOSTAZIONE DEL PC

• Configurazione del software per PC (basato su Windows XP) 23
  Modalità di visualizzazione 23
  ■ Sezione del PC 24

CONSIGLI PER L'USO

■ Specifiche tecniche e ambientali 25
Risoluzione dei problemi: Prima di contattare l'assistenza. 25
- Specifiche tecniche e ambientali 26

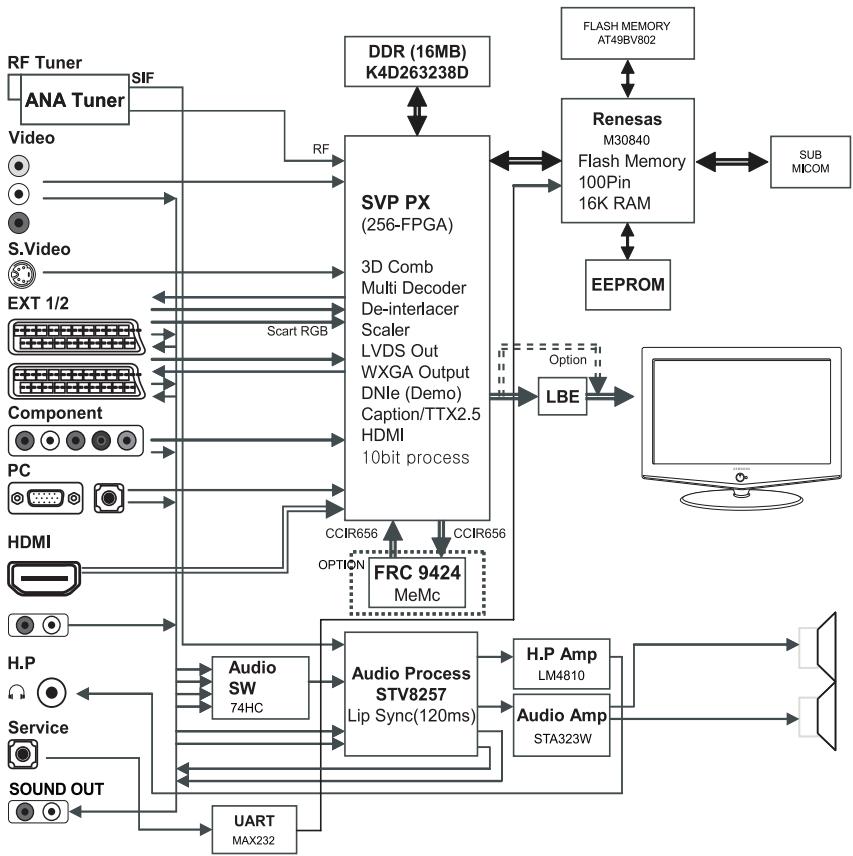

Diagrammiablocchi 27

Questo appearecchio è fabricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nelle Art.2, comma 1. Questo appearecchio è fabricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1

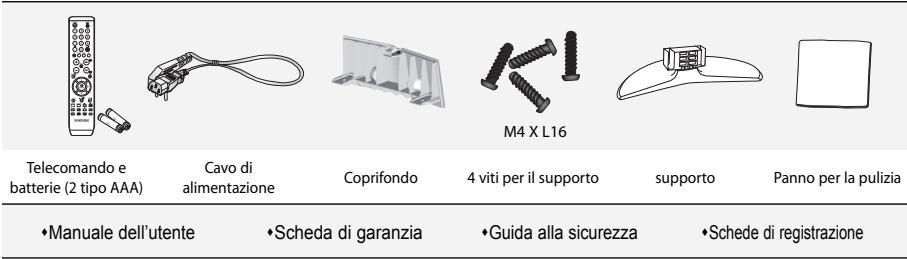

Elenco dei componenti

Controllare che nella confezione del TV LCD siano contentuti i seguenti componenti. Se qualiasi componente risultata mancante, contattare il rivenditore.

Scheda di garanzia/Scheda di garanzia/Guida alla sicurezza (non disponibile in tutti i paesi).

Installatione del supporto

<2>

<3>

1. Posizione are la TV rivolta verso il basso su un panno morbido o un cuscino su una davola.
2. Inserire il supporto nel foro sul fondo del teilevisore.
3. Inserire la vite nel foro indicate e serrarla.

Installazione del Kit di montaggio a parete

Gli articol del kit di montaggio a parete (venduti separatamente) consento di montare il tevisore alla parete. Per informazioni dettaglia sull'installazione del kit di montaggio a parete, consultare le istruzioni fornite insiemeagli articol del kit. Contattare un technician per richiedere assistenza quando si monta la staffa a parete. Samsung Electronics non può essere ritenuta responsable per qualsiasi danno al prodotto, lesioni personali o altri problemi causati da una installationautonoma del tevisore da parte dell'utente.

Rimuovere il supporto, coprire il foro sul fondo con un tappo e serrare con due viti.

La forma e il colore del prodotto possono variare in base al modello.

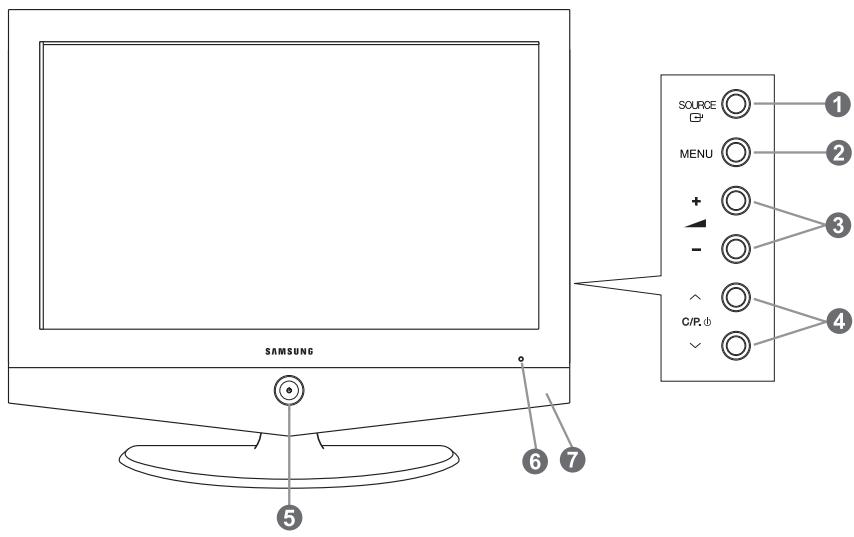

SOURCE

Passa tra tutte le sorgenti di ingresso disponibili (TV, Est.1, Est.2, AV, S-Video, Comp., PC, HDMI).

Nel menu a video,utilizzare quello tasto cosi come si usa il tasto ENTER del telecomando.

2 MENU

Premere per visualizzare il menu su schermo con le funzioni del teilevisore.

+

Premere per augmentare o diminuire il volume.

Nel menu a video,utilizzare i tasti ^+ -cosi come si usano i tasti e del telecomando.

4C/P.0

Premere per cambiare canale.

Nel menu a video, utilizzare i tasti / , cosi come si usano i tasti · e del telecomando.

(Senza il telecomando, si può accendere il teilevisore utilizzando i tasti dei canale.)

5 (Alimentazione)

Premere per accendere e spegnere il tevisore.

Indicatore alimentazione

Lampeggia e si spegne quando l'alimentazione è attivata e si accende in modalità stand-by.

6 Sensore telecomando

Puntare il telecomando verso quello punto del teilevisore.

7 Altoparlanti

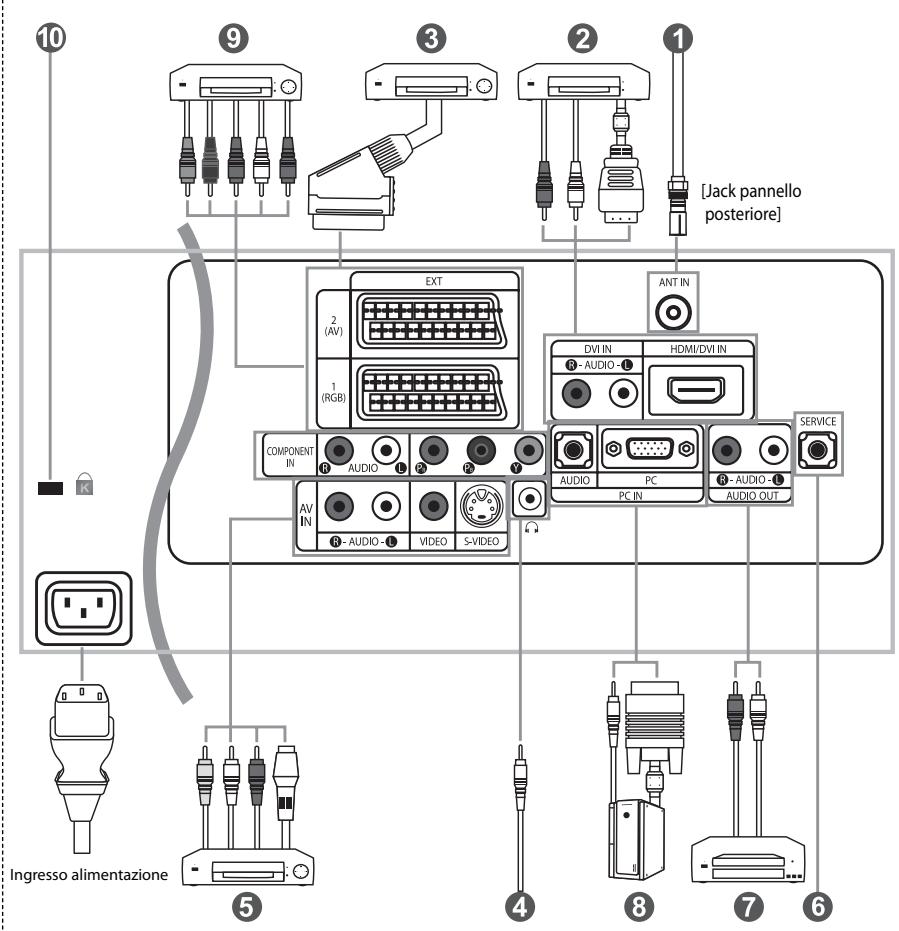

Quando sicollegeundispositivoesternoaltelevisore,assicurarsichecl'alimentazione dell'unita siascollegata.
Quando si collega un terminale esterno, far corrispondere il colore del terminale di collegamento a quello del cavo.

Collegamento di un'antenna o di una rete tevisiva via cavo

Per videere correttamente i canale tevisivi, il monitor TV delve ricevere un segnale da una delle seguenti fonti:

• Un'antenna all'esterno / Una rete tevisiva via cavo / Una rete satellitare

2 Collegamento di HDMI/DVI

• Supporta le connessioni tra periferiche AV con connessione HDMI (set top box, lettori DVD, ricevitori AV e teilevisori digitali).
• Non è necessario un ulteriore collegamento audio per la connessione HDMI-HDMI.

Checosa significaHDMI?

• "High Definition Multimedia interface" permette la transmisión di dati video digitali ad alta definizione e audio digitale a canali multipli (5.1 canali).
• Il terminale HDMI/DVI技术支持 il collegamento alla periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che dispositivo HDMI è di dimensioni inferiori, ha la funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, è supporta audio digitale a canali multipli.

Utilizzare il cavo DVI-HDMI o una prolonga DVI-HDMI per il collegamento e il terminale "R - AUDIO - L" su DVI per l'uscita audio.

• Quando si collega este produitloo atraverso HDMI o DVI a un Set Top Box, unlettore DVD,una console di giococcc.,vericare che sua stato impostato a una modalita di uscita video compatibile comme lostrato nella tabella sottostante. In caso contrario, possono verificarisi distorsioni, interruzzi o assenza di immagne.

Modalità supportate per DVI o HDMI

• Non tentare di collegare il connettore HDMI/DVI a un PC o a una scheda grafica Laptop.

(In caso contrario verrà visualizzata una schermata vuota)

3 Collegamento di un Set-Top Box, VCR o DVD

• Collegare il cavo SCART del VCR o DVD (opzionale) al connettore SCART del VCR o DVD.
• Se si decide collegare il Set-Top Box e il VCR (o DVD), effettuate il collegamento tra i due dispositivi, stati collegare il VCR (o DVD) all'apparecchiatura.

5 Collegamento di dispositivi A/V esterni

• Collegare il carrvo RCA o S-VIDEO a un disposito A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera.
• Collegare c audi audio RCA a "R - AUDIO - L" sul retro dell'apparechiata e i terminali ai corrispondenti connettori di uscita audio sul dispositivo A/V.
• Le cuffie possono essere collegate all'apposita uscita ( 4 ) situata sul retro del monitor. Quando le cuffie sono collegate, l'audio in uscitaagli altoparlanti incorporeati viene disabilitato.

6 ASSISTENZA

• Collegamento di servizio per tecnici dell'assistenza qualificati.

Collegamento AUDIO

• Collegare i cavi audio RCA a "R - AUDIO - L" sulla parte posteriore dell'apparecchiatura e le altre estremità ai connettori audio corrispondenti dell'amplificatore o dell'impianto DVD Home Theater.

8 Collegamento di un computer

• Collegare il cavo D- Sub (opzionale) a "PC (PC IN)" sul retro dell'apparecchiatura e il terminale alla scheda video del computer.
• Collegare il cavo audio stereo (opzionale) a "AUDIO (PC IN)" sul retro dell'apparecchiatura e il terminale a "Audio Out" sulla sched audio del computer.

9 Collegamento dei componenti (DTV/DVD)

• Collegare i cavi video component (opzionali) al connettore del componente (PrR^ ,PrB^ ,Y^ ) sul retro dell'apparecchiatura e i terminali ai connettori di uscita video component corrispondenti del DTV o DVD.
• Se si desidera collegare il Set-Top Box e il DTV (o DVD), effettuare il collegamento tra i due dispositivi, quando collegare il DTV (o DVD) al rispetto connettore ("P", "Pb", "Y") sull'apparecchiatura.
• I connettori Y, PR e PB dei componenti (DTV o DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cbe Cr.
• Collegare a cavi audio RCA (opzionali) a"R - AUDIO - L'ul retro dell'apparechiatura e i terminali ai correspondenti connettori di uscita audio sul DTV o DVD.
• Questo TV LCD visualizza la risoluzione dell'immagine ottimale in modalità 720p.
• Questo TV LCD visualizza la risoluzione dell'immagine massima in modalità 1080i.

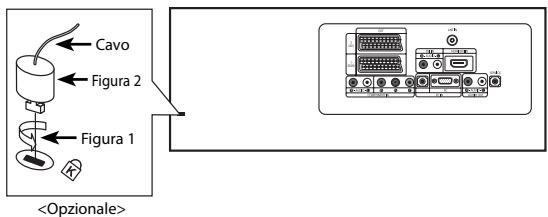

10 Blocco Kensington

• Il blocco Kensington (opzionale) è un disposito utilizzato per assicurare fisicamente ilsystema quando viene utilizzato in un luogo pubblico.
• Se si desidera utiliser un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto.
• La posizione del dispositivo di blocco 'Kensington Lock' può variar e seconda del modello.

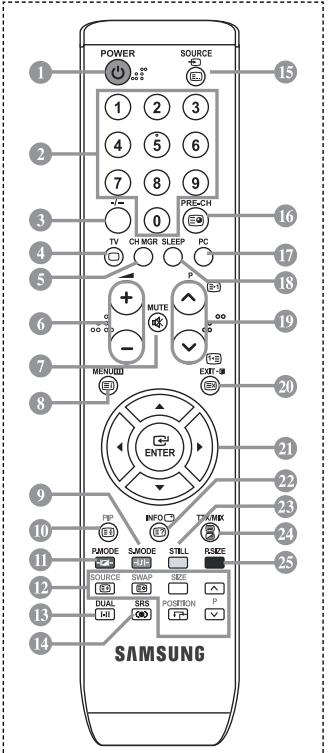

Pulsante di standby del tevisore

Tasti numeri per l'accesso diretto ai canale

Sezione dei canali memorizzati con una/due cifre

4 Selezione diretta della modalità TV

Visualiza "Gestore Canale" sullo schermo

Aumento del volume Diminuzione del volume

7 Disattivazione temporanea audio

Visualizzazione menu e conferma modifica

9 Selezione della modalità audio

PIP (Imagine nell'imagine) On/Off (attivato/disattivato)

1 Selezione effetto immagine

12 PIP FUNCTIONS

SOURCE:Selezione della sorgente di ingresso SWAP:Scambio tra immagine principale e secondaria SIZE:Selezione della dimensione PIP POSITION:Selezione della posizione PIP P() :Canale successivo P() :Canale precedente

13 Sezione degli effetti audio
14 Sezione SRS TSXT
15 Sezione delle fonti d'ingresso disponibili
16 Canale precedente

7 Seleziona direttamente la modalità PC
18 Spegnimento automatico
19 P: Canale successivo
P: Canale precedente
20 Esci dal menu a video
21 Controllo del cursore nel menu
22 Informazioni sulla trasmissione corrente
Ferom imagine
Sezione della dimensione dell'imagine

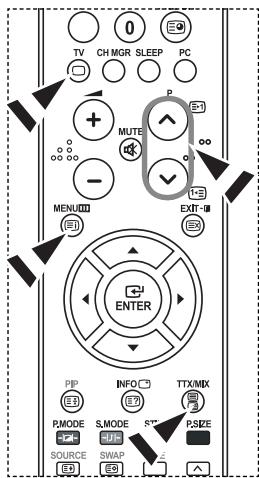

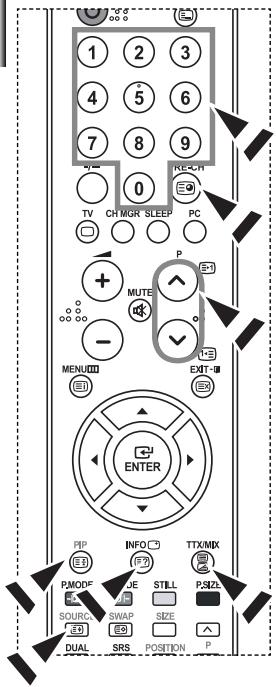

Funzioni del Televideo

4 Chiusura della visualizzazione Teletext
Indice Televideo
10 Blocco del Televideo
12 SOURCE:Selezione dimensioni Televideo
SWAP: Memorizzazione Televideo
15 Selezione modalità Televideo (LIST/FLOF)
Sottopagina Televideo
19 P: Pagina successiva Televideo P: Pagina precedente Televideo
20 Annulla Televideo
Mostra Televideo
In alternative, selezionare Teletext, Double o Mix.
912325 Selezione argumento Fastext

no essere influenzate dalliance.
to per aiutare chi ha problemi di power, Channel e Volume.

Inserimento delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come migliorato in figura.
2. Installare due batterie AAA.

Controllare che le estremita ^ + ^ ^ - ^ delle batterie corrispondano allo schema all'interno dello scomparto.

1. Rimettere il coperchio.

Se si preve de non usare il telecomando per un lungo periodo di tempo, togliere le batterie e conservare in un luogo fresco e asciutto. Il telecomando può essere utilizzato a una distanza di circa 7 metri dal teilevisore. (Con un uso normale del teilevisore, le batterie durano circa un anno.)

Se il telecomando non funziona, effettuare il seguente controlo:

1. La TV è accesa?
2. I poli + e - delle batterie sono correttamente orientati?
3. Le batterie sono cariche?
4. Si è verificata una interrupzione di corrente o il cavo di alimentazione è scollegato?
5. Il cavo di alimentazione è scollegato?

Accensione e spegnimento

Il conduttore isolato di corrente è collegato al retro del monitor.

1. Inserire il conduttore isolato di corrente nell'apposita presa.

L'indicatore di standby sul pannello anteriore del dispositivo si accende.

1. Premere il pulsante sul pannello anteriore del dispositivo..

E' possible accendere il tevisore anche premendo il tasto POWER o il tasto TV (sul telecomando.

Viene selezionato automaticamente l'ultimo programma che si stava vedendo.

1. Premere i tasti numerici (0 9) o il tasto canale successivo precedente ( /) sul telecomando, oppure i tasti C / P, a destra del disposativo.

Quando si accende il tevisore per la prima volta, viene chiesto di scegliere la lingua in cui devono essere visualizzati menu.

1. Per spagnere il teilevisore, premere nuovamente POWER

Impostare il teilevisore in modalità standby

Il monitor TV più essere posizionato in modalità standby per ridurre il consumo di energia. La modalità standby più essere utile quando si desidera interrompere temporaneamente la visualizzazione (ad esempio durante un pasto).

1. Premere il tasto POWER sul telecomando.
   Lo schermo si spegne e si accende l'indicatore di standby rosso davanti allo schermo.
2. Per riaccendere il televisore, è sufficiente premere nuovamente POWER , i tasti numerici (0~9) o il tasto su/giù dei canale (/) .
   Non lasciare il monitor TV in modalità standby per lunghi periodi di tempo (ad esempio quando si è in vacanza).
   É opportuno scollegare il monitor dalla presa di currente elettrica e dal cavo dell'antenna esterna.

Plug & Play

Quando si accende il teilevisore per la prima volta, diverse impostazioni di base vengono eseguite automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

1. Premere il tasting POWER sul telecomando.

Viene visualizzato il messaggio "Start Plug & Play" con "OK" selezionato.

1. Selezionare la lingua desiderata premendo il pulsante o .

Premere l tasto ENTER per confirmmare la scelta.

1. Viene visualizzato il messaggio "Controlla ingresso ant." con "OK" selezionato. Premere il tasto ENTER.

Verificare che il cavo dell'antenna sia collegato correttamente.

1. Selezionare la Nazione premendo il tasting o▼.

Premere l tasto ENTER per confirmmare la scelta.

1. Viene visualizzato il menu "Memorizzazione automatica" con "Avvio" selezionato. Premere il tasto ENTER.

La ricerca del canali iniziata e determina in modo automatico. Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu "Imposta Ora".
Premere il tasto ENTER in qualsiasi momento per interrompere il processo di memorizzazione.

1. Premere il tasto ENTER.

Selezionare "Ora" e i "Minuto" premendo il pulsante

Impostare "Ora" e i "Minuto" premendo il pulsante 0

É possible impostare l'ora e i minuti anche premendo i tasti numerici del telecomando.

1. Premere il tasto ENTER per confermare la scelta.

2. Lingua: Selezionare la lingua.

3. Nazione: Selezionare la nazione.
4. Memorizzazione automatica: Ricerca automaticamente i canali memorizzati disponibili localmente.
5. Imposta Ora: Imposta l'ora corrente dell'orologio del teilevisore.

Per reimpostare esta funzione...

1. Premere il tasto MENU per visualizzare il menu.
   Premere il pulsante o per selezionare "Impostazione"e premere ENTER.
2. Premere nuovamente il tasto ENTER per selezionare la funzione "Plug & Play".
3. Viene visualizzato il messaggio "Avvio Plug & Play"

• Memorizzazione automatica dei canali
• Memorizzazione manuale dei canali

Memorizzazione automatica dei canali

Si più effettuare una ricerca degli intervalli di frequenze disponibili (la disponibilità dipende alla nazione). I numero assegnati automaticamente ai programmi sono non corrispondere a quali dei programmi reali o desiderati. è comunque possibile ordinarile manualmente i numero e cancellare i canali che non si desidera vedere.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il pulsante o per selezionare "Canale"e premere ENTER.
2. Premere il tasto ENTER per selezionare l'opzione "Nazione".
3. Selezionare la Nazione premendo il tasting o .

Premere il tasto ENTER per confermare la scelta.

1. Premere il pulsante o per selezionare "Memorizzazione automatica"e premere ENTER.
2. Premere il tasting ENTER.

Il teilevisore inizierà a memorizzare tutti i canali disponibili.
Premere il tasto ENTER in qualsiasi momento per interrompere la memorizzazione e ritornare al menu "Canale".

1. Una volta memorizzati tutti i canali disponibili, verrà visualizzato il menu "Ordina".

Memorizzazione manuale dei canali

E' possibile memorizzare un massimo di 100 canali, compresi quelli ricevuti via cavo.

Durante la memorizzazione manuale dei canali si既可以 scegliere:

Se memorizzare agli canale trovato.
Il numero di programma con il quale si intende identificare agli canale memorizzato.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il pulsante o per selezionare "Canale"e premere ENTER.
2. Premere il pulsante o per selezionare "Memorizzazione manuale" e premere ENTER.
3. Premere il tasto ENTER per selezione l'opzione "Programma".
4. Per assegnare il numero di programma a un canale, cercare il numero corretto premendo il tasto o e poi premere il tasto ENTER.

Éanche possibile impostare il numero del programma premendo i pulsanti numerici del telecomando.

1. Premere il pulsante o per selezionare "Sistema colore"e premere ENTER.
2. Per selezionare i colori standard desiderati, premere il pulsante o piu volte, quando premere ENTER.
3. Premere il pulsante o per selezionare "Sistema audio" e premere ENTER.
4. Per selezionare lo standard audio desiderato, premere il pulsante o più volte, quindi premere ENTER.

Se l'audio non c'e o e distorto, riselezionare la norma audio desiderata.

1. Se si conosce il numero del canale da memorizzare, premere il tasting o per selezionare "Canale".

Premere il tastingo ENTER. Selezionare C (canale via antenna) o S (canale via cavo) premendo il tastingo

o▼. Premere il pulsante per selezionare il canale. SeLECTIONAREI numero richiesto premendo il tasto

o. Premere il tasto ENTER.

Modalità con canale: P (Modalità programma), C (Modalità via antenna), S (Modalità canale via cavo)
É possible impostare il canaleanche premendo i tasti numerici sul telecomando.

1. Se non si conoscono i numeroi dei canali, premere il tasting o per selezionare "Ricerca". Premere il tasting ENTER.

Eseguire la ricerca premendo il tasto o , quando premere il tasto ENTER.

1. Premere il tasting o per selezionare l'opzione "Memorizza".

Premere il tasto ENTER per selezionare I'opzione "OK".

1. Ripetere i passaggi da 3 a 11 per agli canale da memorizzare.

2. Programma: Seleziona un numero di programma per il canale.
   Sistema colore: Imposta il sistema di supporto colore.

3. Sistema audio: Imposta il sistema di supporto audio.

Canale: Seleziona un canale.
Ricerca: Ricerca la frequenza del canale.
- Memorizza: Salva le impostazioni.

Impostazione del Gustore Canale

Impostare i canali in base alle proprie preferenze.

E^ possibl eliminare,aggiungere o bloccare facilemente il canale desiderato.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Canale"e premere ENTER.
2. Premere il pulsante o per selezionare "Gestore Canale"e premere ENTER.
3. Premere nuovamente il tasto ENTER per selezionare "Gestore Canale".
4. Premere il tastingo per selezionare" 田
5. Premere il tasto o per selezionare il canale da eliminare,\ quindi premere il tasto ENTER per confirmarne l'eliminazione.
6. Ripetere il passaggio 5 per agli canale che si desidera selezionare o eliminare.
7. Premere il tasto EXIT per uscire.

" 日 " è attivo quando la funzione "Blocco canali" è impostata su "On".

E' possible selezionare queste opzioni simplicamente premendo il tasto CH MGR sul telecomando.

Tramite esta funzione è possibile impedire a utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti annullando il video e azzerando l'audio. La funzione Blocca canali non più essere disattivata utilizzato i tasti sul pannello laterale. La disattivazione della funzione Blocco canali più essere seguita solo tramite telecomando, perché si consiglia di tenerlo fuori alla portata dei bambini.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Canale"e premere ENTER.
2. Premere il pulsante o per selezionare "Gestore Canale"e premere ENTER.
3. Premiere l pulsante o per selezionare "Blocco canali"e premere ENTER.
4. Premere il pulsante o per selezionare "On" o "Off". Premere il tasting ENTER.
5. Premere il pulsante o per selezionare "Gestore Canale"e premere ENTER.
6. Premere ittasto per selezionare la riga"
7. Premere il tasto o per selezionare i canali che si desidera bloccare, quindi premere il tasto ENTER.
8. Ripetere il passaggio 7 per agli canale che si desidera bloccare o sbloccare.
9. Premere il tasting EXIT per uscire.

   Selezionare "On" o "Off" nel menu della funzione "Blocco canali" per attivare o disattivare i canali selezionati su "O".

Ordinamento dei canali memorizzati

É possibile scambiare i numeroi appartenenti a due canale per le seguenti ragioni:

Modificare l'ordine numero in cui i canale sono stati memorizzati automaticamente.
Assegnare numeroi facili da ricordare ai canale che vengono guardati più spesso.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Canale"e premere ENTER.
2. Premere il pulsante o per selezionare "Ordina"e premere ENTER.
3. Selezionare il numero del canale da modificare premendo più volte il pulsante o . Premere il+tasto ENTER.

Il numero e il nome del canale selezionato viene spostato nella parte destra dello schermo.

1. Premere il tasting o▼ per spostarsi sulla posizione da modificare, quando premere il tasting ENTER.
   Il canale selezionato viene sostituito con quello memorizzato in precedenza con il numero desiderato.
2. Ripetere i passi 3 e 4 per un altro canale da memorizzare.
3. Premere il tasto EXIT per uscire.

I nomi dei canali vengono attribuiati automaticamente al ricevimento del segnale di broadcasting del canale. Tali nomi sono essere modificati in seguito, consentendone una personalizzazione.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Canale"e premere ENTER.
2. Premere il pulsante o per selezionare "Nome" e premere ENTER.
3. Se necessario, selezionare il canale a cui assegnare un nuovo nome premendo il pulsante o . Premere il tasto ENTER. Viene visualizzata la barra di selezione attorno alla casella del nome.

Per...	Quindi...
Selezionare una lettera, un numero o un significolo	Premere il tasting ▲ o ▼
Spostarsi sulla lettera successiva	Premere il tasting ▶
Ritornare sulla lettera precedente	Premere il tasting □
Confermare il nome	Premere il tasting ENTER

I caratteri disponibili sono: Lettere dell'alfabeto (A~Z) / Numeri (0~9) / Caratteri speciali (-, space)

1. Ripetere i passaggi 3 e 4 per ordinare un'altro canale.
2. Premere il tasto EXIT per uscire.

Ottimizzazione della sintonia dei canali

Utilizzare la sintonizzazione fine per regolare manualmente un canale la cui ricezione non è ottimale.

1. Utilizzare i tasti numerici per selezionare il canale che si desidera sintonizzare.
2. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Canale" e premere ENTER.
3. Premere il pulsante o per selezionare "Sintonia fine" e premere ENTER.
4. Premere il tasting o per regolare la sintonizzazione. Premere il tasting ENTER.
5. Premere il tasto EXIT per uscire.

I canali sintonizzati e memorizzati hanno un asterisco "..." alla destra del numero di canale nel relativivo rigadro. E il numero del canale diventa rosso.
Per reimpostare la sintonizzazione, selezionare "Reset" premendo il pulsante o , quando premere ENTER.

E' inotre possible premere il tasta P.MODE sul telecmando per selezionare una delle impostazioni dell'immagne.

È possibile selezionare il tipo di 'immagine che si adatta meglio alle proprie esigenze di visualizzazione.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Imagine"e premere ENTER.
2. Premere nuovamente il tasto ENTER per selezionare "Modalità". Premere nuovamente ENTER.
3. Premere il tasto o per selezionare l'effetto imagine desiderato. Premere il tasto ENTER.

4. Premere il tasto EXIT per uscire.

5. Dinamica: Imposta l'imagine da visualizzare in alta definizione in un ambiente luminoso.

6. Standard: Imposta l'imagine per la visualizzazione ottimale in condizioni di luce normali.
   Film: Imposta l'imagine per la visualizzazione confortevole in un ambiente buio.
7. Personalizzata: Selezionare per visualizzare le impostazioni video preferite. (Consultare "Regolazione dell'immagine personalizzata")

La modalità Imagine devese essere regolata separatamente per agli sorgente d'ingresso.
Premendo ilizzato "Reset" è possibile ripristinare le impostazioni di fabbrica per visualizzare l'immagine.

(Consultare "Azeramento delle impostazioni di visualizzazione dell'immagne ai valore preimpostati in fabbrica" a pagine 13)

Regolazione dell'immagine personalizzata

Il monitor TV dispone di numerous impostazioni che consentono di controllare la qualità dell'immagine.

1. Per selezionare l'effetto dell'imagine desiderato, seguire le istruzioni "Modifica dello standard dell'imagine" dal punto 1 al punto 3.
2. Premere il tasting o per selezionare la voce desiderata. Premere il tasting ENTER.
3. Premere il tasting o per diminuire o augmentare il valore della voce desiderata. Premere il tasting ENTER.

4. Premere il tasting EXIT per uscire.

5. Contrasto: Regola l'effetto bianco-scuro tra gli oggetti e lo sfondo.
   Luminosità: Regola la luminosità dell'intero schermo.

6. Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri.
7. Colore: Regola i colori rendendoli più tenui o intensi.
8. Tinta (solo NTSC): Regola i colori degli oggetti, rendendoli più rossi o verdi per offre immagini più naturali.

Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata.

In modalità PC, solo regolabili solo le opzioni "Contrasto," "Luminosità" e "Colore"

Modifica della tonalità di colore

E^ possiblere selezionare il tono colore ottimale per la propria vista.

1. Per selezionare l'effetto dell'imagine desiderato, seguire le istruzioni "Modifica dello standard dell'imagine" dal punto 1 al punto 3.
2. Premere il pulsante o per selezionare "Toni colore"e premere ENTER.
3. Premiere l tasto 一 _ 0 一 per selezionare il tono colore desiderato. Premiere l tasto ENTER.

4. Premere il tasto EXIT per uscire.

5. Freddo2: Rende il corel più blustro rispetto all'opzione di menu "Freddo1."

6. Freddo1: Rende il bianco bluastro.
7. Normale: Mantiene intatto il colore bianco.

Caldo1: Rende il bianco rossastro.
- Caldo2: Rende il colore più rossastro rispetto all'opazione di menu "Caldo1".

Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata.

Azzeramento delle impostazioni di visualizzazione dell'imagine ai valori preimpostati in fabbrica

E' possibile ripristinare le impostazioni di visualizzazione dell'immagine preimpostate in fabbrica.

1. Per selezionare l'effetto dell'imagine desiderato, seguire le istruzioni "Modifica dello standard dell'imagine" dal punto 1 al punto 3 a pagina 12.
2. Premere il pulsante o per selezionare""Reset"e premere ENTER.
3. Premere il tasto EXIT per uscire.

La funzione "Reset" verrà impostata per agli modalità immagine.

Selezione delle dimensioni dell'immagine

È possibile selezionale il formato dell'immagine che meglio si adatta ai propri desideri di visualizzazione.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Imagine"e premere ENTER.
2. Premere il pulsante o per selezionare "Formato"e premere ENTER.

3. SeLECTIONAREI'Opzione da regolare premendo il tasto o▼ Premereil tasto ENTER.

4. Premere il tasto EXIT per uscire.

Per selezionare queste opzioni è sufficiente premere il tasting di dimensione delle immagini P.SIZE sul telecomando.

• Automatico: Regola automaticamente la dimensione dell'imagine su un rapporto larghezza/altezza "16:9".
• 16:9: Regola la dimensione dell'immagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiciche.
• Zoom: Ingrandisce il fornato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo.
  4:3: Questa è l'impostazione predefinita per un filmato video o una trasmissione normale.

La funzione "Automatico" è disponibile solo in modalità "TV", "Est.1", "Est.2", "AV" e "S-Video".
In modalità PC, è possibile regolare solo le modalità "16:9" e "4:3".

Selezionare premendo il pulsante o . Premere il pulsante o per spostare l'imagine verso l'alto o il basso. Dopo aver selezionato, premere il pulsante

o per ingrandire or ridurre l'immagine in senso verticale.

Fermo imagine corrente

Premere il tasto STILL per fermare un'immagine in movimento. Premere nuovamente il tasto per annullare la funzione.

Uso della funzione Digital NR

Se il segnale ricevuto dal tevisore è debole, è possible attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l'effetto ghosting sullo schermo.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Imagine"e premere ENTER.
2. Premere il pulsante o per selezionare "Digital NR" e premere ENTER.
3. Premere il pulsante o per selezionare "On" o "Off". Premere il tasto ENTER.
4. Premere il tasto EXIT per uscire.

DNle Demo (Digital Natural Image engine)

La nuova Tecnologia Samsung offre immagini più dettagliate e un miglioramento del contrasto e del bianco. Un nuovo algoritmo di compensazione dell'imagine offre immagini più chiare e brillanti. La Tecnologia DNJe adatta ogni segnale per offrir un'immagine perfetta. E' possibile vedere come la funzione DNJe miglioria la qualità dell'imagine impostando la modalità DNJe Demo (Demo DNJe) su On.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Immagine"e premere ENTER.
2. Premere il pulsante o per selezionare "DNle Demo" e premere ENTER.
3. Premiere l pulsante o per selecionare "On"o"Off". Premiere l tasto ENTER.
4. Premere il tasting EXIT per uscire.

Queste funzioni non sono disponibili in modalità PC.
La modalità DNle Demo è progettata per migliorare la differenza di qualità delle immagini visualizzate attivando o meno l'opzione DNle.

Per impostazione predefinita, il prodotto visualizza l'imagine a cui è applicata la technologia DNlle.

Visualizzazione dell'imagine nell'imagine (PIP)

Èanche possibile visualizzare un'immagine secondaria all'interno dell'immagine principale del programma impostato o dell'ingresso video. In quello modo, è possibile videere l'immagine del programma impostato o l'ingresso video da un qualsià apparechio collegato quando si guarda l'immagine principale.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Imagine"e premere ENTER.

2. Premere il pulsante o per selezionare "PIP"e premere ENTER.

3. Premere nuovamente ENTER. Premere il pulsante o per selezionare "On" e premere ENTER. Se la funzione PIP è attiva, l'imagine principale viene visualizzata nel formato "16:9".

4. Premere il pulsante o per selezionare "Sorgente" e premere ENTER. Selezionare una sorgente dell'immagine secondaria premendo il pulsante o , quindi premere ENTER. L'immagine secondaria provo provenire da diverse sorgenti ed essere scelta in base a cio per cui è impostata l'immagine principale.
5. Premere il tasto 一 _ 0 一 per selezionare "Scambia". Per scambiare l'imagine principale e l'imagine secondaria, selezionale l'opzione Scambia e premere ENTER. L'imagine principale e l'imagine secondaria vengono scambiate. Se l'imagine principale è in modalità "PC", l'opzione "Scambia" non è disponibile
6. Premere il tasto o per selezionale "Formato" dell'immagine secondaria, quando premere il tasto ENTER. Selezionale il formato dell'immagine secondaria premendo il tasto o , quando premere il tasto ENTER. Se l'immagine principale è in modalità "PC", l'opzione "Formato" non è disponibile.
7. Premere il pulsante o per selezionare "Posizione" e premere ENTER. Selezionale una Posizione dell'imagine secondaria premendo il pulsante o , quindi premere ENTER.

Premere ripeturamente il tasto
PIP sul telecomando per
attivare o disattivrare la funzione
"PIP"

1. Premere il tasting o per selezionare "Programma" e poi ENTER.

E' possiblere selezionare il canale da vedere nell'immagine secondaria premendo il tasto or . Premere il tasto ENTER.

La funzione "Programma" cui si sono iniziata, e che non si è l'immagine secondaria.

1. Premere il tasto EXIT per uscire.

L'imagine nella finestra PIP più diventare lievamente innaturale quando si usa lo schermo principale per visualizzare un videogioco o il karaoke.

Sorgente: Utilizzata per selezionare un'origine dell'imagine secondaria.
Scambia: Utilizzato per invertire l'imagine principale con quella secondaria.
- Formato: Consente di selezionare la dimensione dell'immagine secondaria.
Posizione: Consente di spostare l'imagine secondaria.
Programma: E possible spostare l'immagine secondaria.

Impostazioni PIP (O: PIP attivata, X: PIP disattivata)

Modifica dello standard audio

É possibile selezionare il tipo di effetto audio speciale dautilizzare durante la visione di una determinata trasmissione.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Suono"e premere ENTER.
2. Premere nuovamente il tasto ENTER per selezionare "Modalità".
3. Per selezionare l'effetto audio desiderato, premere più volte il pulsante o , quando il premere ENTER.
4. Premere il tasto EXIT per uscire.

É possible selezionare queste opzionianche premendo simplicenze itastoso.S.MODE sul telecomando.

• Standard: Seleziona la modalità audio normale.
  Musica: Enfatizza la musica rispetto alla voce.
  Film: Offre un'esperienza audio completa e intensa adatta alla visualizzazione di film.
  Dialoghi: Enfatizza la voce rispetto ad altri suoni.
• Personalizzata: Seleziona le impostazioni audio preferite.

(Consultare "Regolazione delle impostazioni dell'audio")

Regolazione delle impostazioni dell'audio

possiblo regolare le impostazioni dell'audio per adattarle alle proprie preferenze.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Suono"e premere ENTER.
2. Premere il pulsante o per selezionare "Equalizzatore" e premere ENTER.
3. Premiere l tasto 口 per selezionare la因为你 desiderata. Premiere l tasto ENTER.
4. Premere il tasto o per raggiungere l'impostazione desiderata. Premere il tasto ENTER.
5. Premere il tasto EXIT per uscire.
   Se si modificano QUESTe impostazioni, la modalità audio passa automaticamente a "Personalizzata".

Impostazione di TruSurround XT (SRS TSXT)

TruSurround XT è una Tecnologia SRS brevettata che risolve il problema della riproduzione di contenuiti multicanale 5.1 su due altoparanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparanti, inclusi gli altoparanti interni del teilevisore. E pienamente compatible con tutti i formati multicanale.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Suono"e premere ENTER.
2. Premere il pulsante o per selezionare "TSXT SRS" e premere ENTER.
3. Premere il pulsante o per selezionare "On" o "Off". Premere il tasto ENTER.
4. Premere il tasto EXIT per uscire.

Inoltre, è possible impostare queste opzioni semplicamente premendo il tasto SRS sul telecomando.

TruSurround XT, SRS e il simbolo © sono marchi di SRS Labs, Inc. La technologia TruSurround XT è incorporata in base ai termini della licenza di SRS Labs, Inc.

Regolazione automatica del volume

Ogni stazione delle emittenti ha le proprie condizioni del segnale e non è simplice per l'utente regolare il volume agli volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell'uscita audio quando il segnale di modulazione è alto oppure aumento il livello dell'uscita audio quando il segnale di modulazione è basso.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Suono"e premere ENTER.
2. Premere il pulsante o per selezionare "Volume auto" e premere ENTER.
3. Premere il pulsante o per selezionare "On" o "Off". Premere il tasting ENTER.
4. Premere il tasto EXIT per uscire.

Selezione di Internal Mute (Mute interno)

Se si desidera ascoltare l'audio da altoparlanti separati annullando l'amplificatore interno.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Suono"e premere ENTER.
2. Premere il pulsante o per selezionare "Mute interno" e premere ENTER.
3. Premere il pulsante o per selezionare "On" o "Off". Premere il tasto ENTER.
4. Premere il tasto EXIT per uscire.
   Se "Mute interno" è impostato su "On", non è possible regolare i comandi del menu Sound (Audio), all'influori di "Selezione audio" (in modalità PIP).

Durante l'uso della funzione PIP, è possible ascoltare l'audio dell'imagine secondaria.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Suono"e premere ENTER.
2. Premere il pulsante o per selezionare "Selezione audio" e premere ENTER.
3. Premiere tasto 一 _ 0 per selezionare "Secondario". Premiere tasto ENTER.

4. Premere il tasto EXIT per uscire.

5. Principale: Consente di ascoltare l'audio dell'imagine principale.

6. Secondario: Consente di ascoltare l'audio dell'imagine secondaria.

E' possible selezionare questa opzione quando la modalità "PIP" è "On".

Azzeramento delle impostazioni audio ai valori preimpostati in fabbrica

Se la Modalità gioco è On, la funzione Reimposta audio è attiva. Selezionando la funzione Reset après aver effettuato l'impostazione, l'equalizzatore viene reimpostato ai valori di fabbrica.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Suono"e premere ENTER.
2. Premere il pulsante o per selezionare "Reset"e premere ENTER.
3. Premere il tasting EXIT per uscire.

E' possible selezionare questa opzione quando la modalità "Modalità gioco" è "On".

Collegamento delle cuffie di ascolto

E' possibloCollege al TVuna coppia di cuffie di ascolto per vedere unprogramma teileviso alla disturbare le othere persone eventuallypresenti nella stanza.

Quando s inseisce il jack della culla nella porta correspondente, è possible utilizzare solo le funzioni, "Mute interno" e "Selezione audio" (in modalità PIP) nel menu Audio.

Uso prolongato delle cuffie ad alto volume cui danneggiare l'udito.
Quando si collegano le cuffie alsystema non si riceve l'audio dagli altoparlanti.

Configurazione e visualizzazione dell'ora attuale

É possible impostare l'orologio del teilevisore in modo da visualizzare l'ora corrente quando si preme il tasto INFO. Perutilizzare i timer di accensione/spegnimento automatico è necessario impostareanche l'ora.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Impostazione"e premere ENTER.
2. Premere il pulsante o per selezionare "Ora"e premere ENTER.
3. Premere il tasting ENTER per selezionare "Imposta Ora".

Per...	Premere il...
Andare su "Ora" o "Minuto"	tasto ↕ o ↕.
Impostare "Ora" o "Minuto"	tasto ↕ o ↕.
Premere il tasting ENTER.

1. Premere il tasto EXIT per uscire.

Se sicollega il cavo di alimentazione è necessario impostare nuovamente l'orologio.

É possible impostare l'ora e i minuti anche premendo i tasti numerici del telecomando.

Premere ripetutamente il tasto SLEEP sul telecomando finché apparente l'intervaldo di tempo appropriato.

É possible impostare un periodo di tempo compreso tra 30 e 180 minuti, scaduto il quale il monitor TV si spegne automaticamente.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Impostazione" e premere ENTER.
2. Premere il pulsante o per selezionare "Ora"e premere ENTER.
3. Premere il pulsante o per selezionare "Timer stand-by" e premere ENTER.
4. Premere ripetutamente il tasto o ino a impostare l'ora desiderata (Off, 30, 60, 90, 120, 150, 180). Premere il tasto ENTER.
5. Premere il tasto EXIT per uscire.
   II TV passa automaticamente in modalità standby non appena il timer raggiunge lo 0.

Spegnimento e accensione automatica della televisione

É possibile impostare i timer di accensione/spegnimento automatico in modo che il monitor TV:

Si accenda automaticamente e si sintonizzi sul canale desiderato all'ora selezionata.
Si spenga automaticamente all'ora selezionata.

Per prima casa, impostare l'orologio del tevisore.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Impostazione" e premere ENTER.
2. Premere il pulsante o per selezionare "Ora"e premere ENTER.
3. Premere il pulsante o per selezionare "Timer accensione" e premere ENTER.
4. Premere il tasting o▼ per regolare l'opzione "Ora", quando premere il tasting per passare alla fase successiva. Impostare altri vocabi utilizzando la stessa procedura sopra riportata. Al termine, premere il tasting ENTER per ritornare.
5. Premere il pulsante o per selezionare "Timer spegnimento" e premere ENTER.
6. Premere il tasting o▼ per regolare l'opzione "Ora", quando premere il tasting per passare alla fase successiva. Impostare altre voci utilizzando la stessa procedura sopra riportata. Al termine, premere il tasting ENTER per ritornare.
7. Premere il tasto EXIT per uscire.
   E possible impostare l'ora e i minuti anche premendo i tasti numerici del telecomando.
   La configurazione dell'opzione "Attivazione" deve essere impostata su "On" in modo che funzioni o timer.

Quando si utilizes il monitor TV per la prima volta, è necessario selezione la lingua di visualizzazione dei dati e delleindicazioni.

1. Premiere il tasto MENU per visualizzare il video a video. Premiere il pulsante o per selezionare "Impostazione" e premere ENTER.
2. Premiere l pulsante o per selezionare "Lingua" e premere ENTER.
3. SeLECTIONARE la lingua desiderata premendo il pulsante o piu volte. Premere il tasto ENTER. E possibl e effettuare la scelta tra 21 lingue.
4. Premere il tasto EXIT per uscire.

Uso di Modalità gioco

Quando ci si collega a una console di gioca come PlayStation™ o Xbox™, è possible divertirsi con glianchi più realistici utilizzando il menu Gioichi.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Impostazione" e premere ENTER.
2. Première l pulsante o per selezionare "Modalità gioco" e premiere ENTER.
3. Premiere il pulsante o per selezioneare "On'o"Off". Premiere il tasto ENTER.
4. Premere il tasto EXIT per uscire.

Per scollegare la console di gioco e colleague un'alto disposivo esterno, annullare la modalità Gioco su Off nel menu di impostazione.
Se si visualizza il menu TV in Modalità gioco, lo schermo sfarfalla leggermente.
Modalità gioco non è disponibile in modalità TV.
Se la modalità Game (Gioco) è On:

• Le modalità Picture (Imagine) e Sound (Audio) cambiano automaticamente in Custom (Personalizzata) e l'utente non può modificare la modalità.
• La modalità Sound (Audio) nel menu Sound (Audio) è disattivata. Regalore l'audio mediana l'equalizzatore.
• La funzione Reset Sound (Reimposta audio) è attiva. SeLECTIONando la funzione Reset (Reimposta) dopo aver effettuato l'impostazione, l'equalizzatore viene reimpostato ai valori di fabbrica.

Impostazione della modalità Pagina blu / Selezione della Melodia

Pagina blu:

Se il segnale non viene ricevuto o è molto debole, una schermata blusostituitisce automaticamente lo sfondo dell'imagine disturbata. Se si desideracontinue a visualizzare l'immagine di qualità scadente, è necessario impostare la modalità "Pagina blu" su "Off".

Melodia:

L'apparecchiatura consente di scegliere quali segnali audio/video vengono inviati al connettore esterno.

1. Premiere il tasto MENU per visualizzare il menu. Premiere il pulsante a 一 _ 0 per selezione "Impostazione"e premiere ENTER.
2. Premiere l pulsante o per selezionare "Pagina blu" o "Melodia". Premiere l tasto ENTER.
3. Premiere l pulsante o per selecionare "On"o"Off". Premiere l tasto ENTER.
4. Premere il tasto EXIT per uscire.

Questa funzione regola la luminosità del teilevisore nelle ridurre il consumo di energia. Quando si guarda il teilevisore dinotatione, impostare la modalità "Risp. energia" su "Alto" in modo da ridurre l'affaticamento della vista e il consumo di corrente.

1. Premere il tastingo MENU per visualizzare il menu a video. Premere il pulsante o per selezionare "Impostazione" e premere ENTER.
2. Premere il pulsante o per selezionare "Risp. energia" e premere ENTER.
3. SeLECTIONARE l'opzione richiesta (Off, Bassa, Medio, Alto) premendo il tasto o . Premere il tasto ENTER.
4. Premere il tasto EXIT per uscire.

Selezione della sorgente

E^ possibile selezionare una delle sorgenti esterne collegate al jack di ingresso del teilevisore.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER per selezionare "Inserisci".
2. Premere nuovamente il tasto ENTER per selezionare la funzione "Elenco sorgenti". Se all'apparecchatura non sono collegate periferiche esterne, nel "Elenco sorgenti" sono attivate solo "TV", "Est.1", "Est.2", "AV", "S-Video", "Comp", "PC", "HDMI" sono attivate solo se collegate all'apparecchatura.
3. Selezionare il dispositorio desiderato premendo ripeturamente il tasting o▼. Premere il tasting ENTER.

Premiere il tasto SOURCE finché viene selezionata la fonte d'ingresso considerer. La modalità TV peut essere selezionata premendo il tasto TV, i tasti numerici (0 9) , e il tasto P sul telecomando. Tuttività non peut essere selezionata usando il tasto SOURCE.
E'possible selezionare la modalità PC semplicamente premendo il tasto PC sul telemc-
mando.

Modifica dei nomi delle sorgenti di ingresso

Assegnare un nome al dispositorio Collegato ai jack di ingresso per amplificare la selezione della sorgente di ingresso.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER per selezionare "Inserisci".
2. Premere il pulsante o per selezionare "Modifica Nome" e premere ENTER.
3. Premere il tasting o per selezionare il disposisivo che si desidera richiamare. Premere il tasting ENTER.
4. Premere il tasto o per selezionare il dispositivo richiesto. Premere il tasto ENTER.
5. Premere il tasto EXIT per uscire.

La maggior parte dei canale del TV è dotata di "teletext", ovvero di pagine di informazioni scritte, quali:

Orari dei programmi tevisivi.
Notiziari e previsioni del tempo.
Risultati sportivi.
Sottotitoli per non udenti.

Le pagine del teletext sono suddivise in sei categorie:

Part	Sommario
A	Numero della pagina selezionata.
B	Identità della stazione trasmittente.
C	Numero della pagina corrente o stato della ricerca.
D	Data e ora.
E	Testo.
F	Informazioni sullo stato.

Visualizzazione delle informazioni del Teilevideo

É possibile visualizzare le informazioni del teletext in qualsiasi momento, tuttavia, la riscione del segnale deve essere buona. In caso contrario:

Le informazioni potrebbero mancare.
Alcune pagine potrebbero non essere visualizzate.

Per attivare la modalità teletext e visualizzare la pagina del sommario:

1. Utilizzato il tasto P ( 1) o P ( 2) selezionare il canale che offre il servizio teletext.
2. Premere it tasto TTX/MIX ( 日 / 日 ) per attivare la modalità Teletext.

Viene visualizzata la pagina del summario. É possible richiamarla in qualsiasi momento premendo il tasting MENU (31).

1. Premenuvamente il pulsante TTX/MIX (E/Z).
   La trasmissione corrente verrà visualizzata con le opzioni "Teletext", "Double" e "Mix" in ordine di apparizione sullo schermo.

2. Premere il tasto TV(□) per uscire alla schermata Testo.

Se durante la visualizzazione del testo compaiono caratteri spezzati, verificare che la lingua del testo si ugue a quella della modalità del menu "Impostazione". Se le due lingue sono diverse, selezionare la stessa lingua del testo nel menu "Impostazione".

Premere i tasti numerici sul telecomando per immettere il numero di pagina direttamente:

1. Immettere il numero della pagina a tre cifre indicate nel sommario utilizzando i tasti numerici corrispondenti.

2. Se la pagina selezionata è collegata a diverse pagine secondarie, le pagine secondarie vengono sostrate in sequenza. Per bloccare il video su una pagina scelta, premere il tasto PIP( ) Premere nuovamente il tasto PIP( ) per riprendere la registrazione.

3. Utilizzato delle diverse opzioni di visualizzazione:

Per visualizzare...	Premere...
Sia le informazioni del teletext che la trasmissione normale.	TTX/MIX (≧/≧)
Il tasting nascosto (risposte ai quiz, ad esempio)	INFO (≧?)
Lo schermo normale	INFO (≧?)
Una paglia secondaria immettendo il relative numero a quattro cifre	PRE-CH (≧)
La paglia successiva	P♣ (≧)
La paglia precedente	P♣ (≧)
Lettere con dimensione doppia nella:	SOURCE (≧)
• Metà superiore dello schermo	• Una volta
• Metà inferiore dello schermo	• Due volte
Schemo normale	• Tre volte

Utilizzo della modalità Fastext per selezionare una pagina Teletext

I vari argomenti inclusi nelle pagine del Televideo sono codificati in base a diversi colori e possono essere selezionati premendo i pulsanti colorati sul telecomando.

1. Visualizzare la pagina del sommario del Televisione premendo il tasto TTX/MIX ( / ).
2. Premere il tastingo colorato corrispondente all'argomento che si desidera selezionare (gli argomenti disponibili sono indicati sulla riga di stato).
3. Premere l tasto rosso per visualizzare la pagina precedente. Premere l tasto verde per visualizzare la pagina successiva.
4. Premere il tasto TV(□) per uscire alla schermata Testo.

Configurazione del software per PC (basato su Windows XP)

Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in agli caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

1. Fare cli su "Control Panel" nel menu di Start di Windows.
2. Nella finestra del Pannello di controllo,fare doppio click su "Appearance and Themes" per visualizzare la relativa finestra di dialogo.
3. Nella finestra del Pannello di controllo,fare doppio cli su "Display"per visualizzare la rela tiva finestra di dialogo.
4. Selezionare la sched "Settings". L'impostazione corretta delle dimensioni (risoluzione): Ottimale- 1360 X 768 Se nella finestra di dialogo delle impostazioni dello schermo è disponibile un'opzione per la frequenza verticale, il valore corretto è "60" o "60 Hz". Altrimenti, fare semplicitamente cli su "OK" e uscire alla finestra di dialogo.

Modalità di visualizzazione

La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. (Sono supportate tutte le risoluzioni comprese entro i limiti indicati)

Modalità	Risoluzione	Frequenza orizzontale (kHz)	Frequenza verticalie (Hz)	Frequenza di clock dei pixel (MHz)	Polarità sync (H/V)
IBM	640 x 480	31,469	59,940	25,175	- / -
	720 x 400	31,469	70,087	28,322	- / +
VESA	640 x 480	37,861	72,809	31,500	- / -
	640 x 480	37,500	75,000	31,500	- / -
	800 x 600	37,879	60,317	40,000	+ / +
	800 x 600	48,077	72,188	50,000	+ / +
	800 x 600	46,875	75,000	49,500	+ / +
	1024 x 768	48,364	60,000	65,000	- / -
	1024 x 768	56,476	70,069	75,000	- / -
	1024 x 768	60,023	75,029	78,750	+ / +
	1360 x 768	47,712	60,015	85,800	+ / +

La modalità interalacciata non è supportata.

Questo dispositivo potrebbe non funzionare correttamente se si selezione un fornato video non standard.
DVI non supporta la funzione PC.
Le modalità Separato e Composito sono supportate. Il formato SOG non è supportato.

Premiere il tasto PC sul telecomando per selezione la modalità PC.

Regolazione della qualità dell'imagine (Blocco imagine):
Lo scopo della regolazione della qualità dell'imagine è di rimuovere o ridurre i disturbi. Se il disturbo noniene eliminato mediante la semplice sintonizzazione fine, è necessario regolare al miglioria la frequenza (sintonizzazione grossa) ed eseguire nuovamente la sintonizzazione fine.
Dapo aver ridotti i disturbi, regolare nuovamente l'imagine in modo che sia allineata al centro dello schermo.

1. Preimpostazione: Premere il tasto PC per selezionare la modalità PC.
2. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Impostazione" e premere ENTER.
3. Premere il pulsante o per selezionare PC" e premere ENTER.
4. Premere il tasto ENTER per selezionare "Blocco immagine".
5. Premere il pulsante o per selezionare "Grossa" o "Fine" e premere ENTER.
6. Premere il tasto o bper regolare la qualita dello schermo. Premere il tasto ENTER.
7. Premere il tasto EXIT per uscire.

Modifica della posizione dell'immagine (Posizione): Regolare la posizione dello schermo del PC per adattarlo come schermo TV.

1. Seguire le istruzioni "Regolazione della qualità dell'immagine (Blocco immagine)" da 1 a 3.
2. Premere il pulsante o per selezionare "Posizione" e premere ENTER.
3. Premere il tasto o per regolare la posizione orizzontale. Premere il tasto o per regolare la posizione verticale. Premere il tasto ENTER.
4. Premere il tasto EXIT per uscire.

Regolazione automatica dello schermo del PC (Regolazione auto): L'Auto regolazione consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori Fine, Grossa e Posizione vengono regolati automaticamente.

1. Seguire le istruzioni "Regolazione della qualità dell'immagine (Blocco immagine)" da 1 a 3.
2. Premere il pulsante o per selezionare "Regolazione auto" e premere ENTER.
3. Premere il tasting EXIT per uscire.

Inizializzazione delle impostazioni dell'immagine (Reset imagine): è possible sostituire tutte le impostazioni dell'immagine con i valori predefiniti.

1. Seguire le istruzioni "Regolazione della qualità dell'immagine (Blocco immagine)" da 1 a 3.
2. Premere il pulsante o per selezionare "Reset imagine" e premere ENTER.
3. Premere il tasto EXIT per uscire.

Specifiche tecniche e ambientali

Il catenaccio Kensington è utilizzato per fissare ilsystema durante l'impiego in ambienti pubblici e devese essere acquistato separatamente. L'aspetto e il metodo di bloccaggio potrebbero differire dall'illustrazione a seconda del produttore. Per ulteriori informazioni relative all'uso corretto del catenaccio Kensington, fare riferimento al rispectivo manuale.

La posizione del dispositivo di blocco 'Kensington Lock' poù variate a seconda del modello.

1. Inserire il dispositivo di blocco nella fessura Kensington situata sul TV LCD (Figura 1), quindi ruotarlo nella direzione di bloccaggio (Figura 2).
2. Collegare il cavo di bloccaggio Kensington.
3. Fissare il catenaccio Kensington a una scrivania o ad un alto oggetto fisso pesante.

Risoluzione dei problemi: Prima di contattare l'assistenza

Niente audio e nessuna imagine.	· Verificare che il cavo di alimentazione sia collegato a presa a muro. · Verificare di aver premuto i tasti sul pannello anteriore dell'apprecchio. · Verificare le impostazioni del contrasto e della luminosità dell'imagine. · Controllare il volume.
Immagine normale ma niente Suono.	· Controllare il volume. · Verificare che non sia stato premuto il tasto MUTE sul telecommando. · Verificare che la funzione "Mute interno" si disattivata.
Nessuna imagine o imagine in bianco e nero.	· Regolare le impostazioni del colore. · Verificare che il systema di trasmissione selezionato si corretto.
Interferenza audio o imagine.	· Tentare di identificare quale elettrodomestico sta interferendo con il monitor TV e allontanarlo. · Inserire la spina del monitor TV in un'altra presa.
Immagine sfocata o disturbata, Suono distorto.	· Verificare la direzione, la posizione e i collegamenti dell'antenna. L'interferenza è spesso dovuta all'uso di antenna interne.
Cattivo funzionamento del telecommando.	· Sostituire le batterie del telecommando. · Pulire il bordo superiore del telecommando (finestre di trasmissione). · Controllare i terminali delle batterie.
Viene visualizzato il messaggio "Controlla cavo segnale".	· Verificare che il cavo del segnale sia saldamente collegato al PC. · Verificare che il PC sa on.
In modalità PC, viene visualizzato il mes-saggio "Modo non supportato"	· Controllare la risoluzione e la frequenza massive della scheda video. · Confrontare queste valori con i dati presenti nella sezione delle Modalità di visualizzazione.

Il TFT LCD utilizes un pannello composto da sotto-pixel (3.133.440) la cui produzione è basata su una sofisticata Tecnologia. Alcuni pixel potrebbero apparire più brillanti o neri sullo schermo, ma quello non avrà alcun impatto sulle prestazioni del prodotto.

Specifiche tecniche e ambientali

Nome del modello	LE32R3
Dimensione schermo (Diagonale)	32 poll.
Alimentazione	AC 220-240 V, 50 Hz
Consumo di energia	152 W
PC Risoluzione	1360 x 768 @ 60 Hz
Audio
Uscita	10 W X 2
Dimensioni (Lar. x Pro. x Alt.)
Corpo.	797 x 99 x 592 mm
Con supporto	797 x 249 x 651 mm
Peso
Con supporto	17,7 kg
Considerazioni ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (50 °F a 104 °F)
Umidità di esercizio	Dal 10 % all'80 %, alla condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (-4 °F a 113 °F)
Umidità di stoccaggio	Dal 5 % al 95 %, alla condensa

Il progett e le specifie sono Sync on Greengetti a variazionienza preavviso.

Questa è una apparecchiatura digitale di Classe B.

Questa pagina è stata lasciata intenzionalmente vuota.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicable in i paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata)

Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smalitto con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smalmente dei rifiuti, si invita l'utente a separare quello prodotto da altre tipi di rifiuti e di riciclario in maniera responsable per favore il rutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono INVITATI a contattare l rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziate e al riciclaggio per quello tipo di prodotto. Gli utenti aziendali sono INVITATI a contattare l proprio fornitrato e verificare i termini e le condizioni del contratto di acquistoto. Quesso prodotto non deve essere smalitto unitamente ad及其他 rifiuti commercial.
