LE-23R32B - Televisore SAMSUNG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Televisore LCD
Marca	Samsung
Modello	LE-23R32B
Dimensioni dello schermo (diagonale)	23 pollici (58,4 cm)
Risoluzione ottimale PC	1360 x 768 @ 60 Hz
Dimensioni senza supporto (L x P x A)	583 x 90 x 443 mm
Dimensioni con supporto (L x P x A)	583 x 206 x 485 mm
Peso con supporto	8,6 kg
Alimentazione	CA 220-240 V, 50 Hz
Consumo elettrico	100 W
Uscita audio	3 W x 2 (stereo)
Connettività	HDMI, DVI (tramite adattatore), Composite, S-Video, Componente, PC (D-Sub), Scart, Peritel, Cuffie
Funzioni principali	Memorizzazione automatica/manuale dei canali, PIP (Immagine nell'immagine), Televideo, Modalità Gioco, Risparmio energetico, Timer spegnimento
Manutenzione e pulizia	Spegnere e scollegare prima della pulizia; utilizzare un panno morbido e asciutto; non utilizzare prodotti chimici
Sicurezza	Evitare la visualizzazione prolungata di immagini fisse (oltre 2 ore) per prevenire il burn-in; utilizzare un supporto da parete adatto (venduto separatamente)
Pezzi di ricambio e riparabilità	Batterie (AAA x2) per telecomando; accessori opzionali: cavi, kit di montaggio a parete; riparazione da parte di un tecnico qualificato
Informazioni generali	Temperatura di funzionamento: 10 °C ~ 40 °C; umidità 10% ~ 80%; design e specifiche soggetti a modifica senza preavviso

Domande frequenti - LE-23R32B SAMSUNG

Come memorizzare automaticamente i canali?

Premere il pulsante MENU, selezionare Canale > Memorizzazione Auto quindi Avvia. È possibile anche premere direttamente il tasto AUTO PROG. del telecomando.

Cosa fare se lo schermo rimane nero ma l'audio funziona?

Verificare le impostazioni di contrasto e luminosità nel menu Immagine. Assicurarsi che il televisore sia acceso (spia di alimentazione). Se il problema persiste, scollegare e ricollegare dopo qualche minuto.

Come collegare un computer al televisore?

Collegare il cavo D-Sub (venduto separatamente) dal PC alla porta PC IN sul retro del televisore, e il cavo audio stereo a AUDIO (PC IN). Premere quindi il tasto PC del telecomando.

Il telecomando non funziona più, cosa verificare?

Verificare che le batterie (tipo AAA) siano inserite correttamente (rispetto dei poli + e -) e che non siano esaurite. Assicurarsi che nessun ostacolo blocchi il sensore a infrarossi nella parte anteriore del televisore.

Come attivare la funzione PIP (Picture in Picture)?

Premere il tasto PIP del telecomando. La funzione PIP è disponibile solo in modalità PC. È possibile scegliere la sorgente e la posizione dell'immagine secondaria nel menu Immagine > PIP.

Come impostare l'ora e il timer di spegnimento?

Andare su Configurazione > Orologio per impostare l'ora. Per il timer, utilizzare il pulsante SLEEP del telecomando (opzioni da 30 a 180 minuti) o impostarlo nel menu Configurazione > Orologio > Spegnimento.

Cosa significa il messaggio 'Modalità non supportata' in modalità PC?

Questo messaggio appare se la risoluzione o la frequenza del PC non sono compatibili. Impostare la scheda grafica su una risoluzione supportata, ad esempio 1360 x 768 @ 60 Hz.

Come utilizzare il televideo?

Premere il tasto TTX/MIX del telecomando per attivare il televideo. Inserire il numero di pagina a tre cifre con i tasti numerici. Utilizzare i pulsanti colorati per accedere agli argomenti Fastext.

Come ridurre il consumo energetico?

Attivare la modalità Risparmio energetico in Configurazione > Modalità eco. e scegliere Basso, Medio o Alto. È anche possibile ridurre la luminosità nel menu Immagine.

C'è il rischio di segni permanenti sullo schermo con immagini fisse?

Sì, la visualizzazione prolungata di immagini fisse (oltre 2 ore) può causare un effetto di persistenza (burn-in dello schermo). Evitarlo riducendo luminosità/contrasto o utilizzando un salvaschermo. I danni non sono coperti dalla garanzia.

MANUALE UTENTE LE-23R32B SAMSUNG

Se avete commenti o fornasse sui prodotti Samsung, contattate il Servizio Clienti Samsung.

Country	Customer Care Centre®	Web Site
BELGIUM	02 201 2418	www.samsung.com/be
CZECH REPUBLIC	844 000 844	www.samsung.com/cz
DENMARK	38 322 887	www.samsung.com/dk
FINLAND	09 693 79 554	www.samsung.com/fi
FRANCE	08 25 08 65 65 (€ 0,15/Min)	www.samsung.com/fr
GERMANY	01805 - 121213 (€ 0,12/Min)	www.samsung.de
HUNGARY	06 40 985 985	www.samsung.com/hu
ITALIA	199 153 153	www.samsung.com/it
LUXEMBURG	02 261 03 710	www.samsung.lu
NETHERLANDS	0900 20 200 88 (€ 0.10/Min)	www.samsung.com/nl
NORWAY	231 627 22	www.samsung.com/no
POLAND	0 801 801 881	www.samsung.com/pl
PORTUGAL	80 8 200 128	www.samsung.com/pt
RUSSIA	8-800-200-0400	www.samsung.ru
SLOVAKIA	0850 123 989	www.samsung.com/sk
SPAIN	902 10 11 30	www.samsung.com/es
SWEDEN	08 585 367 87	www.samsung.com/se
U.K	0870 242 0303	www.samsung.com/uk
UKRAINE	8-800-502-0000	www.samsung.com/ur

Precauzioni da adottare quando si visualizza un'immagine fissa

Un'immagine fissa cui cause danni permanenti allo schemo TV.

Non visualizzare un'immagine fissa sul pannello LCD per otre 2 ore poiché puo causare la ritenzione dell'immagine sullo schermo.

I s 110

uminosità e di contrasto dello schermo quando si visualizza un'immagine fissa.

Su un TV LCD, l'uso del formato 4:3 per un periodo prolongato pou lasciare traccia dei bordi sulla parte sinistra, destra e

centrale del video a causa delle differenti emissioni luminose dello schermo.

La riproduzione di un DVD o l'uso di una console per videogiochi cui couse effetti analoghi sullo schermo.

Questo tipo di danni non è coperto alla Garanzia.

La visualizzazione prolongata di immagini fisse da videogiochi e PC cui causare la visualizzazione di immagini residue parlziali.

Per evitare quello problema, ridurre la 'luminosità' e il 'contrasto' quando si visualizzano immagini fisse.

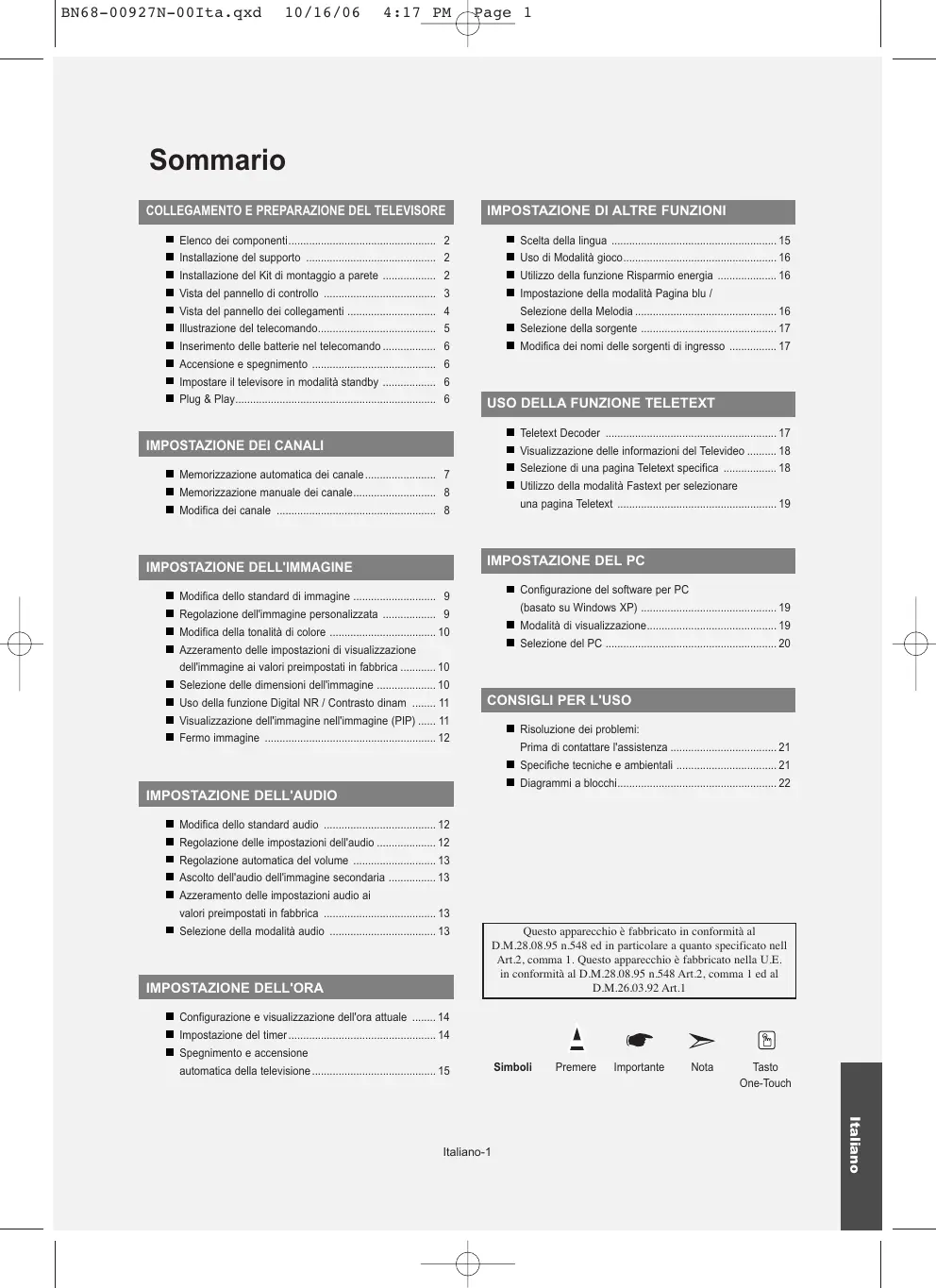

Contents

■ Elenco dei componenti 2
Installazione del supporto 2
Installazione del Kit di montaggio a parete 2
Vista del pannello di controllo 3
Vista del pannello dei collegamenti 4
Illustrazione del telecomando. 5
■ Inserimento delle batterie nel telecomando 6
Accensione espegnimento 6
Impostare il teilevisore in modalità standby 6
Plug & Play. 6

IMPOSTAZIONE DEI CANALI

■ Memorizzazione automatica dei canale. 7
■ Memorizzazione manuale dei canale. 8
Modifica dei canale 8

IMPOSTAZIONE DELL'IMMAGINE

Modifica dello standard di imagine 9
Regolazione dell'immagine personalizzata 9
Modifica della tonalità di colore 10
Azzeramento delle impostazioni di visualizzazione dell'immagine ai valori preimpostati in fabbrica 10
■ Selezione delle dimensioni dell'immagine 10
Uso della funzione Digital NR / Contrasto dinam 11
Visualizzazione dell'immagine nell'imagine (PIP) 11
Fermo imagine 12

IMPOSTAZIONE DELL'AUDIO

Modifica dello standard audio 12
Regolazione delle impostazioni dell'audio 12
Regolazione automatica del volume 13
Ascolto dell'audio dell'imagine secondaria 13
■ Azzeramento delle impostazioni audio ai valori preimpostati in fabbrica 13
■ Selezione della modalità audio 13

IMPOSTAZIONE DELL'ORA

• Configurazione e visualizzazione dell'ora attuale .... 14
  Impostazione del timer 14
  ■ Spegnimento e accensione automatica della television 15

IMPOSTAZIONE DI ALTRE FUNZIONI

Scelta della lingua 15
■ Uso di Modalità gioco. 16
Utilizzato della funzione Risparmio energia 16
Impostazione della modalità Pagina blu / Selezione della Melodia 16
■ Selezione della sorgente 17
Modifica dei nomi delle sorgenti di ingresso 17

USO DELLA FUNZIONE TELETEXT

Teletext Decoder 17
Visualizzazione delle informazioni del Teilevideo 18
■ Selezione di una pagina Teletext specifica 18
Utilizzo della modalità Fastext per selezione una pagina Teletext 19

IMPOSTAZIONE DEL PC

• Configurazione del software per PC (basato su Windows XP) 19
  ■ Modalità di visualizzazione. 19
  ■ Selezione del PC 20

CONSIGLI PER L'USO

■ Risoluzione dei problemi: Prima di contattare l'assistenza 21
- Specifiche tecniche e ambientali 21

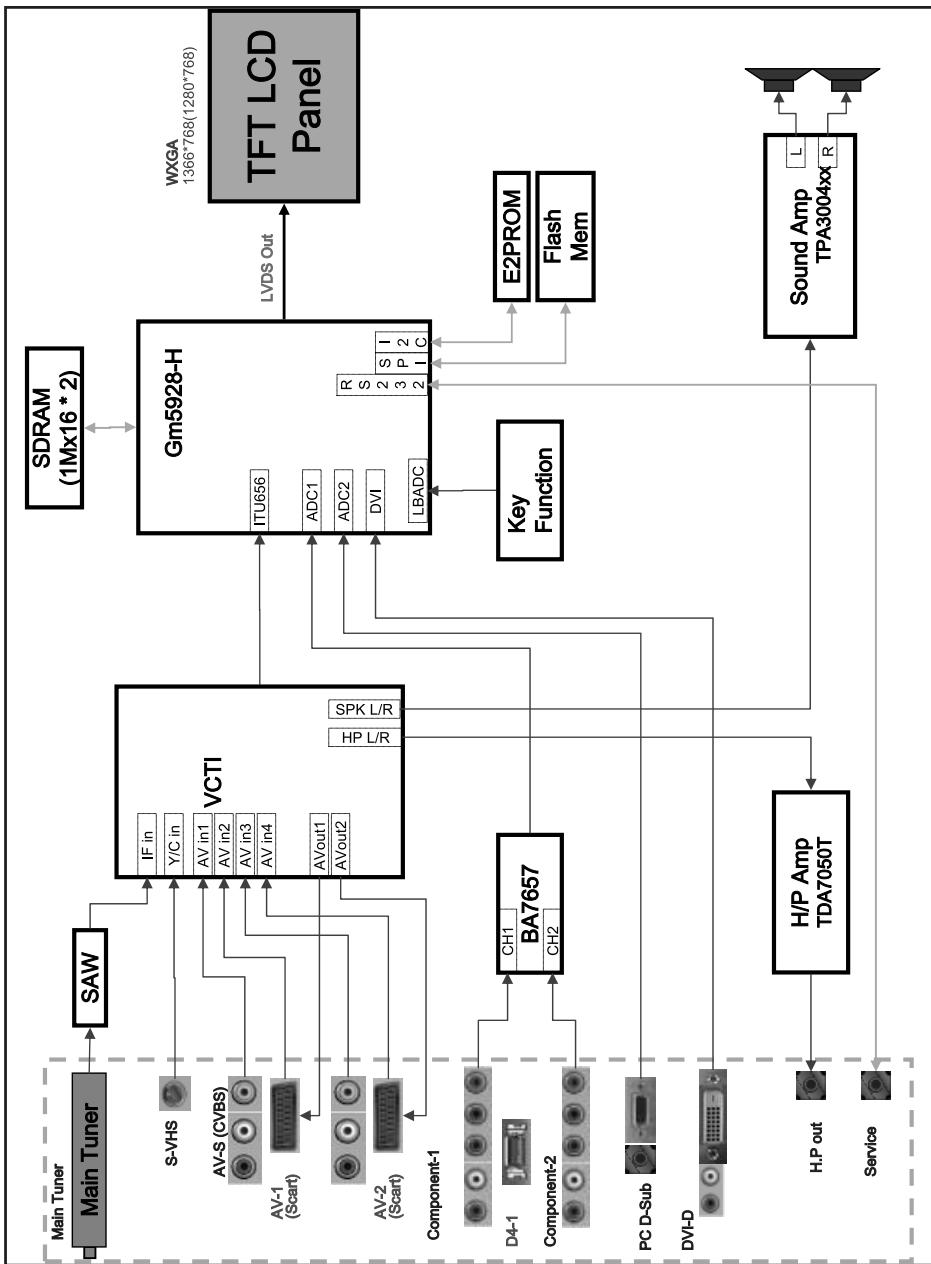

Diagrammi a blocchi 22

Questo appearecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo appearecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1

Simboli

Premere

Important

Nota

Taste

One-Touch

Controllare che nella confezione del TV LCD siano conteni i seguenti componenti. Se qualsiasi componente risultata mancante, contattare il rivenditore.

Telecomando e Batterie (2 tipo AAA)	Cavo di alimentazione	Coprifondo	4 viti per il supporto	supporto	Panno per la pulizia
• Manuale dell'utente	• Scheda di garanzia		• Guida alla sicurezza	• Schede di registrazione

Scheda di garanzia / Guida alla sicurezza / Schede di registrazione (non disponibile in tutti i paesi).

Installatione del supporto

<2>

<3>

1. Posizione are la TV rivolta verso il basso su un panno morbido o un cuscino su una tavola.
2. Inserire il supporto nel foro sul fondo del teilevisore.
3. Inserire la vite nel foro indicato e serrarla.

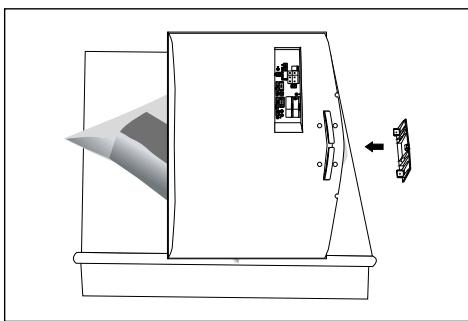

Installazione del Kit di montaggio a parete

Gli articoli del kit di montaggio a parete (venduti separamente) consentono di montare il tevisore alla parete. Per informazioni dettagiate sull'installazione del kit di montaggio a parete, consultare le istruzioni fornite insiemeagli articoli del kit. Contattare un technician per richiedere assistenza quando si monta la staffa a parete. Samsung Electronics non può essere ritenuta responsable per qualsiasi danno al prodotto, lesions personali o altri problemi causati da una installatione auton omadel tevisore da parte dell'utente.

Rimuovere il supporto, coprire il foro sul fondo con un tappo e serrare con due viti.

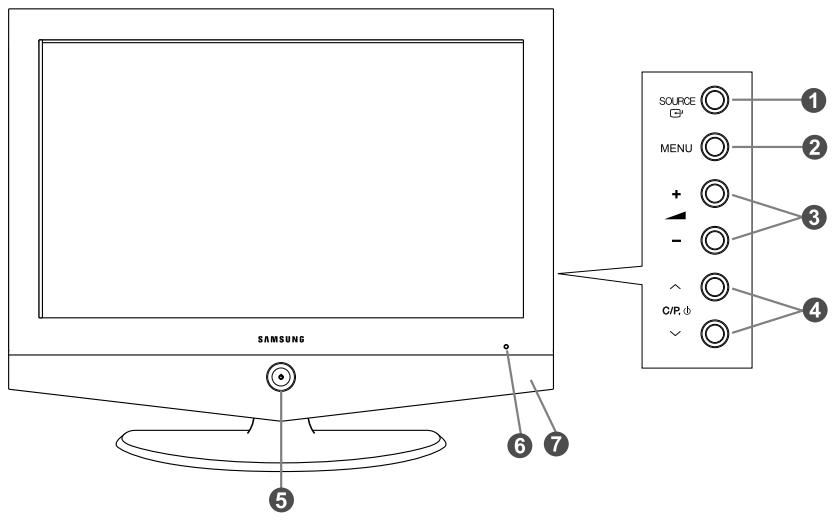

La forma e il colore del prodotto possono variare in base al modello.

SOURCE

Passa tra tutte le sorgenti di ingresso disponibili (TV, Est.1, Est.2, AV, S-Video, Comp., PC, HDMI). Nel menu a video, utilizzare quello tasto casi come si usa il tasto ENTER del telecomando.

2 MENU

Premere per visualizzare il menu su schermo con le funzioni del teilevisore.

+

Premere per aumentare o diminuire il volume. Nel menu a video,utilizzare i tasti ^+ -cosi come si usano i tasti e del telecomando.

4 C/P. ①

Premere perambiare canale. Nel menu a video, utilizzato i tasti C.P. cosi come si usano i tasti e del telecomando. (Senza il telecomando, siould accendere il teilevisoreutilizzandoi tasti dei canale.)

6 (Alimentazione)

Premere per accendere e spegnere il teilevisore. Indicatore alimentazione

Lampeggia e si spegne quando l'alimentazione è attivata e si accende in modalità stand-by.

Sensore telecomando

Puntare il telecomando verso quello punto del teilevisore.

Altoparlanti

Quando si collega un dispositivo esterno al teilevisore, assicurarsi che l'alimentazione dell'unità sa scollegata.
Quando si collega un terminale esterno, far corrispondere il colore del terminale di collegamento a quello del cavo.

Collegamento di un'antenna o di una rete tevisiva via cavo

Per videere correttamente i canale tevisivi, il monitor TV delve riceve re un segnale da una delle seguenti fonti:

• Un'antenna all'esterno / Una rete tevisiva via cavo / Una rete satellitare

2 Collegamento di un computer

• Collegare il cavo D- Sub (opzionale) a "PC (PC IN)" sul retro dell'apparecchiatura e il terminale alla scheda video del computer.
• Collegare il cavo audio stereo (opzionale) a "AUDIO (PC IN)" sul retro dell'apparechiatura e i terminale a "Audio Out" sulla schedea audio del computer.

3 Collegamento di HDMI/DVI

• Supporta le connessioni tra periferiche AV con connessione HDMI (set top box, lettori DVD, ricevitori AV e teilevisori digitali).
• Non è necessario un ulteriore collegamento audio per la connessione HDMI-HDMI.

Che casa significa HDMI?

• "High Definition Multimedia interface" permette la trasmissione di dati video digitali ad alta definizione e audio digitale a canali multipli (5.1 canali). - Il terminale HDMI/DVI supporta il collegamento a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni inferiori, ha la funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale a canali multipli.

Utilizzato il cavo DVI-HDMI o una prolunga DVI-HDMI per il collegamento e il terminale "R - AUDIO - L" su DVI per l'uscita audio.

• Quando si collega甚么 prodotto attravers HDMI o DVI a un Set Top Box, unlettore DVD,una console di gioco ecc., verificare che sia stato impostato a una modalità di uscita video compatibile come lostrato nella tabella sottostante. In caso contrario, possono verificarsi distortioni, interrup tiono assenza di immagne.
• Non tentare di collegare il connettore HDMI/DVI a un PC o a una scheda grafica Laptop.

(In caso contrario verrà visualizzata una schermata vuota)

Collegamento di un Set-Top Box, VCR o DVD

• Collegare il cavo SCART del VCR o DVD (opzionale) al connettore SCART del VCR o DVD.

6 Collegamento di dispositivi A/V esterni

• Collegare il cavo RCA (opzionale) o S-VIDEO (opzionale) a un dispositivo A/V esterno appropriato quale videoregistratore, un DVD o una videocamera.
• Collegare i cavi audio RCA (opzionali) a "R - AUDIO - L" sul retro dell'apparecchiatura e i terminali ai corrispondenti connet tori di uscita audio sul disposativo A/V.
• Le cuffie possono essere collegate all'apposita uscita ( 5 ) situata sul retro del monitor. Quando le cuffie sono collegate, l'audio in uscitaagli altoparlanti incorporeti viene disabilitato.

Collegamento dei componenti (DTV/DVD)

• Collegare i cavi video component (opzionali) al connettore del componente ("PR", "PB", "Y") sul retro dell'apparecchiatura e i terminali ai connettori di uscita video component corrispondenti del DTV o DVD.
• Se si desidera collegare il Set-Top Box e il DTV (o DVD), effettuire il collegamento tra i due dispositiivi, quando collegare il DTV (o DVD) al rispetto connettre ("PR", "PB", "Y") sull'apparecchiatura.
• I connettori Y, PR e PB dei componenti (DTV o DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cbe e Cr.
• Collegare i cavi audio RCA (opionali) a "R - AUDIO - L" sul retro dell'apparecchiatura e i terminali ai corrispondenti connettori di uscita audio sul DTV o DVD.

3 Blocco Kensington

• Il blocco Kensington (opzionale) è un dispositorio utilizzato per assicurare fisicamente ilsystema quando viene utilizzato in un luogo pubblico.
• Se si desidera utiliser un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto.

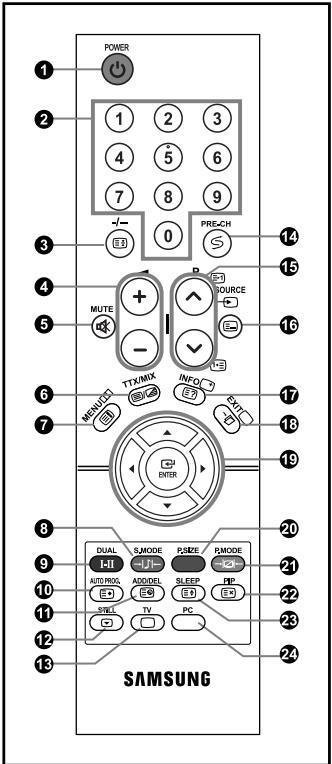

Illustrazione del telecomando

Pulsante di standby del teilevisore
Tasti numerici per l'accesso diretto ai canale
Selezione dei canali memorizzati con una/due cître
4 Augimento del volume Diminuzione del volume
Disattivazione temporanea audio
Visualizza il menu a video principale
3 Sezione della modalità audio
Selezione degli effetti audio
Premere il tastingo Memorizzazione auto per cercare i canale
Consente di memorizzare ed eliminare i canali in memoria
Ferom imagine
13 Selezione diretta della modalità TV
1 Canale precedente
P : Canale successivo P : Canale precedente
16 Selezione delle fonti d'ingresso disponibili
Informazioni sulla trasmissione corrente
16 Esci dal menu a video
19 Contrllo del cursore nel menu

20 Selezione della dimensione dell'imagine
21 Selezione effetto immagine
22 PIP (Imagine nell'imagine) On/Off (attivato/disattivato)
Spegnimento automatico
2 Selezione direttamente la modalità PC

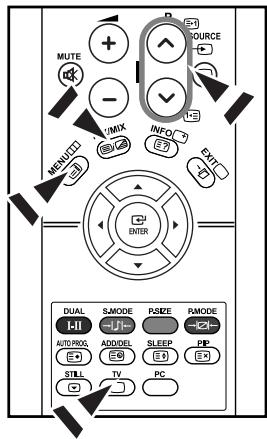

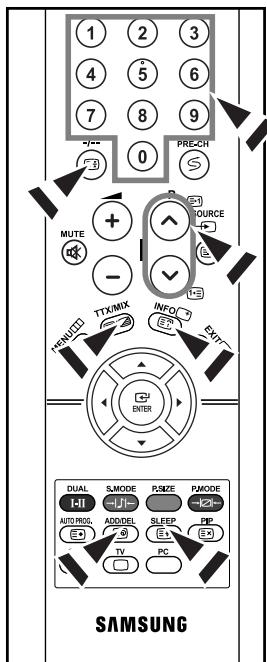

Funzioni del Televideo

Blocco del Televideo
Visualizzazione Tevideo / sovrapposizione di informazioni Tevideoe e transmissione normale
7 Indice Televideo
10 Memorizzazione Televideo
Soppagina Televideo
13 16 Chiusura della visualizzazione Teletext
P: Pagina successiva Televideo P: Pagina precedente Televideo
16 Sezione modalità Televideo (LIST/FLOF)
17 Mostra Televideo
22 Annulla Televideo
26 Selezione dimensioni Televideo
6 9 20 21 Sezione a

Le prestazioni del telecomando sono essere influenzate alla presenza di un'eccessiva quantità di luce.

Inserimento delle batterie nel telecomando

1. Togliere completeness coperchio.

2. Installare due batterie AAA.

Controllare che le estremità "+" e "-" delle batterie corrispondano allo schema all'interno dello scomparto.

1. Rimettere il coperchio.

Se si preve de non usare il telecomando per un lungo periodo di tempo, togliere le batterie e conservarle in un luogo fresco e asciutto. Il telecomando più essere utilizzato a una distanza di circa 23 metri dal tevisore. (Con un uso normale del tevisore, le batterie durano circa un anno.)

Se il telecomando non funziona, effettuare il seguente controlo:

1. La TV è accesa?
2. I poli + e - delle batterie sono correttamente orientati?
3. Le batterie sono cariche?
4. Si è verificata una interrupzione di corrente o il cavo di alimentazione è scollegato?
5. Il cavo di alimentazione è scollegato?

Accensione spegnimento

Il conduttore isolato di corrente è collegato al retro del monitor.

1. Inserire il conduttore isolato di corrente nell'apposita presa.

   L'indicatore di standby sul pannello anteriore del dispositivo si accende.

2. Premere il pulsante 品 sul pannello anteriore del dispositivo.
   > Viene selezionato automaticamente l'ultimo programma che si stava vedendo.
3. Premere i tasti numerici (0~9) o il tasto canale successivo/precedente ( /) sul telecomando, oppure i tasti / , a destra del disposativo.

   Quando si accende il teilevisore per la prima volta, viene chiesto di scegliere la lingua in cui devono essere visualizzati menu.

4. Per spagnere il tevisore, premere nuovamente 念

Impostare il teilevisore in modalità standby

Il monitor TV può essere posizionato in modalità standby per ridurre il consumo di energia. La modalità standby può essere utile quando si desidera interrompere temporaneamente la visualizzazione (ad esempio durante un pasto).

1. Premere il tasting POWER sul telecomando.
   Lo schermo si spegne e si accende l'indicatore di standby rosso davanti allo schermo.
2. Per riaccendere il teilevisore, è sufficiente premere nuovamente POWER , i tasti numerici (0-9) o il tasto su/giù dei canale ( / ).

   Non lasciare il monitor TV in modalità standby per lunghi periodi ditempo (ad esempio quando si è in vacanza).
   É opportuno scollegare il monitor dalla presa di corrente elettrica e dal cavo dell'antenna esterna.

Plug & Play

Plug & Play

Quando si accende il teilevisore per la prima volta, diverse impostazioni di base vengono eseguite automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

1. Premere il tasto POWER 品 sul telecomando.

Viene visualizzato il messaggio "Plug & Play".

1. Selezionare la lingua desiderata premendo il pulsante o .

Premere il tasto ENTER per confermare la scelta.

1. Viene visualizzato il messaggio "Controlla ingresso ant." con "OK" selezionato. Premere il tasting ENTER.

erificare che il cavo dell'antenna sia collegato correttamente.

1. Selezionare la Nazione premendo il tasto o▼. Premere il tasto ENTER per confermare la scelta.
2. Viene visualizzato il menu "Memorizzazione automatica" con "Avvio" selezionato. Premere il tasting ENTER.

La ricerca dei canali inizi e termina in modo automatico. Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu "Imposta sveglia".
Premere il tasto ENTER in qualsiasi momento per interrompere il processo di memorizzazione.

1. Premere il tasting ENTER.

Selectionare "Ora" e i "Minuto" premendo il pulsante 0 Impostare "Ora" e i "Minuto" premendo il pulsante 0 .

É possible impostare l'ora e i minuti anche premendo i tasti numerici del telecomando.

1. Premere il tasto ENTER per confermare la scelta.

Lingua: Selezionare la lingua.
Nazione: Selezionare la nazione.
Memorizzazione automatica: Ricerca automaticamente i canali memorizzati disponibili localmente.
Imposta sveglia: Imposta l'ora corrente dell'orologio del tevisore.

Per reimpostare questa funzione...

1. Premere il tasto MENU per visualizzare il menu.

Premere il pulsante o per selezionare "Impostazione" e premere ENTER.

1. Premere nuovamente il tasto ENTER per selezionare la funzione "Plug & Play".
2. Questo modificHERa o azzererle impostazioni.

• Memorizzazione automatica dei canale
  -Memorizzazione manuale dei canale (Vedere pagina 8)
• Modifica dei canale (Vedere pagina 8)

Memorizzazione automatica dei canale

Si puo effettuare una ricerca degli intervalli di frequenze disponibili (la disponibilità dipende alla nazione). I numeroi assegnati automaticamente ai programmi sono non corrispondere a quelli dei programmi reali o desiderati. è comunque possibile ordinare manually imi e cancellare i canale che non si desidera vedere.

1. Premere il tasto MENU per visualizzare il menu.

Premere il pulsante o per selezionare "Canale"e premere ENTER.

1. Premere il tasting ENTER per selezionare l'opzione "Nazione".
2. Selezionare la Nazione premendo il tasting o .

Premere il tasto ENTER per confermare la scelta.

1. Premere il pulsante o per selezionare "Memorizzazione automatica" e premere ENTER.
2. Premere il tasting ENTER.

Il televisore inizierà a memorizzare tutti i canali disponibili.

Premere il tastinge in qualsiasi momento per interrormere la memorizzazione e ritornare al menu "Canale".

1. Una volta memorizzati tutti i canali disponibili, verrà visualizzato il menu "Ordina".

Per memorizzare i canali in modo automatico è sufficiente premere il tasto AUTO PROG. sul telecomando.

E' possible memorizzare un massimo di 100 canale, compresi quelli ricevuti via cavo.
Durante la memorizzazione manuale dei canale si può:

Se memorizzare agli canale trovato.
Il numero di programma con il quale si intende identificare agli canale memorizzato.

1. Premere il tastingo MENU per visualizzare il menu.

Premere il pulsante o per selezionare "Canale" e premere ENTER.

1. Premere il pulsante o per selezionare "Memorizzazione manuale" e premere ENTER.
2. Premere il tasting ENTER per selezionare l'opzione "Programma".
3. Per assegnare il numero di programma a un canale, cercare il numero corretto premendo il tasto o e poi premere il tasto ENTER.

Éanche possible impostare il numero del programma premendo i pulsanti numerici del telecomando.

1. Premere il pulsante o per selezionare "Sistema colore" e premere ENTER.
2. Per selezionare i colori standard desiderati, premere il pulsante o più volte, quando premere ENTER.
3. Premere il pulsante o per selezionare "Sistema audio" e premere ENTER.
4. Per selezionare lo standard audio desiderato, premere il pulsante o più volte, quando premere ENTER.

Se I'audio non c'è o è distorto, riselezionare la norma audio desiderata.

1. Se si conosce il numero del canale da memorizzare, premere il tasting o per selezionare "Canale". Premere il tasting ENTER. SeLECTIONARE C (canale via antenna) o S (canale via cavo) premendo il tasting

2. o▼. Premere il pulsante per selezionare il canale. Selezionare il numero richiesto premendo il tasting

3. o▼. Premere il tasting ENTER.

Modalità c can nale: P (Modalità programma), C (Modalità via antenna), S (Modalità canale via cavo)
É possible impostare il canaleanche premendo i tasti numerici sul telecomando.

1. Se non si conoscono i numeroi dei canali, premere il tasting o per selezionare "Ricerca". Premere il tasting ENTER. Eseguire la ricerca premendo il tasting o , quando premere il tasting ENTER.
2. Premere il tasting o▼ per selezionare l'opzione "Memorizza".

Premere il tasting per selezionare l'opzione "OK".

1. Ripetere i passaggi da 3 a 11 per agli canale da memorizzare.

Programma: Seleziona un numero di programma per il canale.
Sistema colore Imposta il sistema di supporto colore.
Sistema audio: Imposta il sistema di supporto audio.

Canale: Seleziona un canale.
Ricerca: Ricerca la frequenza del canale.
Memorizza: Salva le impostazioni.

Modifica dei canale

possible escludere alcuni canale dall'operazione di scansione.

Durante la scansione dei canali memorizzati, quelli esclusi non verranno visualizzati.

Tutti i canale non specificamente esclusi alla scansione verranno al contrario visualizzati.

1. Utilizzare i tasti numerici per selezionare direttamente il canale da aggiungere o cancellare.
2. Premere il tastingo MENU per visualizzare il menu.

Premere il pulsante o per selezionare "Canale" e premere ENTER.

1. Premere il pulsante o per selezionare "Agg./Canc." e premere ENTER.
2. Premendo ripeturamente il tasto ENTER si passa dall'opzione di aggiunta a quella di cancellazione di un canale.
3. Premere i tasti P / per passare al canale appropriato, quindi ripetere i passaggi precedenti.
4. Premere il tasting EXIT per uscire.

E' possible visualizzare qualsiasi canale (incluso un canale cancellato) utilizzato i tasti numerici sul telecomando.

É possible aggiuungere o eliminare i canali premendo il tasto ADD/DEL sul telecomando.

E' inottre possibl premeire il tasto P.MODE sul telecomando per selezionare una delle impostazioni dell'immagne.

È possibile selezionale il tipo di 'imagine che si adatta meglio alle proprie esigenze di visualizzazione.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Imagine" e premere ENTER.
2. Premere nuovamente il tastingo ENTER per selezionare "Modalità". Premere nuovamente ENTER.
3. Premere il tasting o per selezionare l'effetto imagine desiderato. Premere il tasting ENTER.

4. Premere il tasting EXIT per uscire.

5. Dinamica: Imposta l'imagine da visualizzare in alta definizione in un ambiente luminoso.

6. Standard: Imposta l'imagine per la visualizzazione ottimale in condizioni di luce normali.
7. Film: Imposta l'immagine per la visualizzazione confortevole in un ambiente buio.
   Personalizzata: Selezionare per visualizzare le impostazioni video preferite. (Consultare "Regolazione dell'imagine personalizzata" a pagina 9)

La modalità Immagine deve essere regolata separamente per agli sorgente d'ingresso.
Premendo il tasto "Reset" è possible ripristinare le impostazioni di fabbrica per visualizzicare l'immagine. (Consultare "Azzeramento delle impostazioni di visualizzazione dell'imagine ai valori preimpostati in fabbrica" a paglia 10)

Regolazione dell'immagine personalizzata

Il monitor TV dispone di numerous impostazioni che consentono di controllare la qualità dell'immagine.

1. Per selezionare I'effetto dell'imagine desiderato, seguire le istruzioni "Modifica dello standard di imagine" da 1 a 3.
2. Premere il tasting o per selezionare la voce desiderata. Premere il tasting ENTER.
3. Premere il tasting o per diminuire o augmentare il valore della voce desiderata. Premere il tasting ENTER.

4. Premere il tastinge EXIT per uscire.

5. Contrasto: Regola l'effetto chiaro-scuro tra gli oggetti e lo sfondo.
   Luminosità: Regola la luminosità dell'intero schermo.

6. Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri.
7. Colore: Regola i colori rendendoli più tenui o intensi.
8. Tinta (solo NTSC): Regola i colori degli oggetti, rendendoli più rossi o verdi per offrire immagini più naturali.

Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata.

E^ possibl selezionare il tono colore ottimale per la propria vista.

1. Per selezionare I'effetto dell'imagine desiderato, seguire le istruzioni "Modifica dello standard di imagine" da 1 a 3 a pagina 9.
2. Premere il pulsante o per selezionare "Toni colore" e premere ENTER.
3. Premere il tasting o per selezionare il tono colore desiderato. Premere il tasting ENTER.
4. Premere il tastinge EXIT per uscire.

Freddo2: Rende il colore più bluastro rispetto all'opzione di menu "Freddo1".
Freddo1: Rende il bianco bluastro.
Normale: Mantiene intatto il colore bianco.

Caldo1: Rende il bianco rossastro.
Caldo2: Rende il colore più rossastro rispetto all'opzione di menu "Caldo1".

Le regolazioni vengono memorizzate in base alla modalità Imagine selezionata.

Azzeramento delle impostazioni di visualizzazione dell'imagine ai valori preimpostati in fabbrica

E^ possiblen ripristinare le impostazioni di visualizzazione dell'immagine preimpostate in fabbrica.

1. Per selezionare I'effetto dell'imagine desiderato, seguire le istruzioni "Modifica dello standard di imagine" da 1 a 3 a pagina 9.
2. Premere il pulsante o per selezionare "Reset"e premere ENTER.
3. Premere il tastinge EXIT per uscire.

La funzione "Reset" verrà impostata per agli modalità imagine.

Selezione delle dimensioni dell'imagine

Per selezionare queste opzioni è sufficiente premere il tasto di dimensione delle immagini P.SIZE sul telecomando.

É possibile selezionare le formato dell'immagine che meglio si adattano ai propri desideri di visualizzazione.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Imagine" e premere ENTER.
2. Premere il pulsante o per selezionare "Formato"e premere ENTER.
3. SeLECTIONAREI'Opzione da regolare premendo il tasto o Premere il tasto ENTER.

4. Premere il tastinge EXIT per uscire.

5. Automatico: Regola automaticamente la dimensione dell'imagine su un rapporto larghezza/altezza "16:9".
   16:9: Regola la dimensione dell'imagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiciche.
   Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo.
   4:3: Questa è l'impostazione predefinita per un filmato video o una trasmissione normale.

In modalità PC, Comp, HDMI è possible regolare solo le modalità "16:9" e "4:3". (La modalità "Zoom" non è supportata.)
Zoom:Slezionare premendo il pulsante 0

Premere il pulsante o per spostare l'immagine versus l'alto o il basso.

Dopo aver selezionato , premere il pulsante o per ingrandire o ridurre

I'immagine in senso verticale.

Digital NR: Se il segnale ricevuto dal teilevisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l'effetto "ghosting" sullo schermo.

Contrasto dinam: Il contrasto dinamico rileva l'ingresso del segnale visivo e lo regola in modo da ottenere un contrasto ottimale.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezioneare "Imagine" e premere ENTER.
2. Premere il pulsante o per selezionare "Digital NR" o "Contrasto dinam" e premere ENTER. Premere il tasto ENTER.
3. Premere il pulsante o per selezionare "On" o "Off". Premere il tasting ENTER.
4. Premere il tastinge EXIT per uscire.

Queste funzioni non sono disponibili in modalità PC.

Visualizzazione dell'imagine nell'imagine (PIP)

Èanche possibile visualizzare un'immagine secondaria all'interno dell'immagine principale del programma impostato o dell'ingresso video. In quello modo, è possible vindere l'immagine del programma impostato o l'ingresso video da un qualiasi appearecchio collegato quando si guarda l'immagine principale.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezioneare "Imagine" e premere ENTER.
2. Premere il pulsante o per selezionare "PIP" e premere ENTER.
3. Premere nuovamente ENTER. Premere il pulsante o per selezionare "On" e premere ENTER. La funzione PIP è disponibile solo in modalità PC e non è selezionabile in altre modalità.

1. Premiere l pulsante o per selezionare "Sorgente" e premere ENTER. Selezionare una sorgente dell'imagine secondaria premendo il pulsante o , quando premere ENTER.

   L'immagine secondaria può provenire da diverse sorgenti ed essere scelta in base a cui è impostata l'immagine principale.

2. Premere il pulsante o per selezionare "Posizione" e premere ENTER. Selezionare una Posizione dell'immagine secondaria premendo il pulsante o , quando premere ENTER.
3. Premere il tasting o per selezionare "Prog." e poi ENTER. E' possibile selezionare il canale da vedere nell'immagine secondaria premendo il tasting o . Premere il tasting ENTER.
   La funzione "Prog."wouldessereattivata quandol'immagine secondariaeimpostatasuTV.

7. Premere il tastinge EXIT per uscire.

• Sorgente: Sezione di una sorgente di segnale (esterna A/V) per la modalità PIP.
  Posizione: Consente di spostare l'imagine secondaria.
  Prog.: E possible spostare l'immagine secondaria.

Impostazioni PIP (O:PIP attivata, X:PIP disattivata)

Sub Main	TV	Est.1	Est.2	AV	S-Video	Comp.	PC	HDMI
PC	O	O	O	O	O	X	X	X

Quando l'imagine principale è impostata su PC, l'imagine secondaria supporta solo "TV", "Est.1", "Est.2", "AV" e "S-Video". In quello caso, l'imagine secondaria non supporta autre sorgenti di ingresso.
L'imagine nella finestra PIPould diventare livevente innaturale quando si usa lo schermo principale per visualizzuire un videogioco il karaoke.

1. Premere il tasto STILL per fermare un'immagine in movimento.

L'audio continuerà a essere riproduotto. Premere nuovamente il tasto per annullare il commando.
Questa funzione non è disponibile se la sorgente di ingresso è PC.

Modifica dello standard audio

Épossible selezionarequeste opzionianche premendosemplicamente il tasto S_MODE sul telecomando.

possibile selezionare il tipo di effetto audio speciale da utilizzato durante la visione di una determinata trasmissione.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezioneare "Suono" e premere ENTER.
2. Premere nuovamente il tasto ENTER per selezionare "Modalità".

3. Per selezionare l'effetto audio desiderato, premere più volte il pulsante 0▼, quindi il premere ENTER.

4. Premere il tastinge EXIT per uscire.

5. Standard: Seleziona la modalità audio normale.
   Musica: Enfatizza la musica rispetto alla voce.

6. Film: Offre un'esperienza audioCompleta e intensa adatta alla visualizzazione di film.
7. Dialoghi: Enfatizza la voce rispetto ad altri suoni.
8. Personalizzata: Sezione le impostazioni audio preferite. (Consultare "Regolazione delle impostazioni dell'audio" a pagina 12)

Regolazione delle impostazioni dell'audio

possiblo regolare le impostazioni dell'audio per adattarle alle proprie preferenze.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezionare "Suono" e premere ENTER.
2. Premere il pulsante o per selezionare "Equalizzatore"e premere ENTER.
3. Premere il tasting o per selezionare la voce desiderata. Premere il tasting ENTER.
4. Premere il tasting o per raggiungere l'impostazione desiderata. Premere il tasting ENTER.
5. Premere il tasting EXIT per uscire.

Se si modificano Anything impostazioni, la modalità audio passa automaticamente a "Personalizzata".

Ogni stazione delle emittenti ha le proprie condizioni del segnale, e non è rapplica per l'utente regolare il volume agli volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato abbassando il volume emesso quando la modulazione del segnale è alta o riducendolo nel caso contrario.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Suono" e premere ENTER.
2. Premere il pulsante o per selezionare "Volume auto" e premere ENTER.
3. Premere il pulsante o per selezionare "On" o "Off". Premere il tasting ENTER.
4. Premere il tastinge EXIT per uscire.

Ascolto dell'audio dell'imagine secondaria

Mentre la funzione PIP è attiva, è possibile ascoltare l'audio dell'imagine secondaria.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezionare "Suono" e premere ENTER.
2. Premere il pulsante o per selezionare "Sezione audio" e premere ENTER.
3. Premere il tasting o per selezionare "Secondario". Premere il tasting ENTER.

4. Premere il tastinge EXIT per uscire.

5. Principale: Consente di ascoltare l'audio dell'imagine principale.

6. Secondario: Consente di ascoltare l'audio dell'imagine secondaria.

E' possible selezionare esta opzione quando la modalità "PIP" è "On".

Azzeramento delle impostazioni audio ai valori preimpostati in fabbrica

Se la Modalità gioco è On, la funzione Reimposta audio è attiva.
Selezionando la funzione Reset après aver effettuato l'impostazione, l'equalizzatore viene reimpostato ai valori di fabbrica.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezionare "Suono" e premere ENTER.
2. Premere il pulsante o per selezionare "Reset"e premere ENTER.
3. Premere il tastinge EXIT per uscire.

E' possible selezionare esta opzione quando la modalità "Modalità gioco" è "On".

Selezione della modalità audio

Inoltre, è possible impostare\ queste opzioni semplicamente\ premendo il tasting DUAL sul\ telecomando.

É possible selezionare le modalità audio simplicamente premendo il tasto "DUAL".
Quando si preme il tasto, la modalità audio corrente appeare sullo schermo.

	Tipo di audio	DUAL 1/2	Predefinito
FM Stereo	Mono	MONO	Cambio automatico
	Stereo	STEREO←→MONO
	Dual	DUAL1←→DUAL 2	DUAL 1
Stereo NICAM	Mono	MONO	Cambio automatico
	Stereo	MONO←→STEREO
	Dual	→MONO←→DUAL1→DUAL 2←→	DUAL 1

É possible impostare l'orologio del teilevisore in modo da visualizzare l'ora corrente quando si preme il tasto INFO. Perutilizzare i timer di accensione/spegnimento automatico è necessario impostareanche l'ora.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezioneare "Impostazione" e premere ENTER.
2. Premere il pulsante o per selezionare "Ora" e premere ENTER.
3. Premere il tasto ENTER per selezionare "Imposta sveglia".

4.

Per...	Premere il...
Andare su "Ora" o "Minuto"	tasto ↕ o ↕
Impostare "Ora" o "Minuto"	tasto ↕ o ↕
Premere il tasto ENTER.

1. Premere il tasting EXIT per uscire.

Se si scollega il cavo di alimentazione è necessario impostare nuovamente l'orologio.
É possible impostare l'ora e i minutianche premendo i tasti numerici del telecomando.

Impostazione del timer

possibile impostare un periodo di tempo compreso tra 30 e 180 minuti, scaduto il quale il monitor TV si spagne automaticamente.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezioneare "Impostazione" e premere ENTER.
2. Premere il pulsante o per selezionare "Ora" e premere ENTER.
3. Premere il pulsante o per selezionare "Timer stand-by" e premere ENTER.
4. Premere ripeturamente il tasting o ino a impostare l'ora desiderata (Off, 30, 60, 90, 120, 150, 180). Premere il tasting ENTER.
5. Premere il tasting EXIT per uscire.

TV passa automaticamente in modalità standby non appena il timer raggiunge lo 0.

Premere ripeturamente il tasto SLEEP sul telecomando finché appeare l'intervaldo di tempo appropriato.

possibile impostare i timer di accensione/spegnimento automatico in modo che il monitor TV:

Si accenda automaticamente e si sintonizzi sul canale desiderato all'ora selezionata.
Si spenga automaticamente all'ora selezionata.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezioneare "Impostazione" e premere ENTER.
2. Premere il pulsante o per selezionare "Ora" e premere ENTER.
3. Premere il pulsante o per selezionare "Timer accensione" e premere ENTER.
4. Premere il tasting o per regolare l'opzione "Ora", quando premere il tasting per passare alla fase successiva. Impostare altri VOCi utilizzando la stessa procedura sopra riportata. Al termine, premere il tasting ENTER per ritornare.
5. Premere il pulsante o per selezionare "Timer spegnimento" e premere ENTER.
6. Premere il tasting o per regolare l'opzione "Ora", quando premere il tasting per passare alla fase successiva. Impostare altri VOCi utilizzando la stessa procedura sopra riportata. Al termine, premere il tasting ENTER per ritornare.
7. Premere il tastinge EXIT per uscire.

Per prima casa, impostare l'orologio del tevisore.
Épossibleimpostare l'ora e i minuti anche premendo i tasti numerici del telecomando.
La configurazione dell'opzione "Attivazione" deve essere impostata su "Si" in modulo che funzionino i timer.

Scelta della lingua

Quando si utilizes il monitor TV per la prima volta, è necessario selezionare la lingua di visualizzazione dei menu e delleindicazioni.

1. Premere il tastingo MENU per visualizzare il menu a video.
   Premere il pulsante o per selezionare "Impostazione"e premere ENTER.
2. Premere il pulsante o per selezionare "Lingua" e premere ENTER.
3. Selezionare la lingua desiderata premendo il pulsante o più volte. Premere il tasto ENTER.

   É possible effettuare la scelta tra 21 lingue.

4. Premere il tastinge EXIT per uscire.

Quando ci si collega a una console di gioco come PlayStation™ o Xbox™, è possible divertirsi con glichi più realisti significi utilizzando il menu Giochi.

1. Premere il tastingo MENU per visualizzare il menu a video.
   Premere il pulsante o per selezionare "Impostazione"e premere ENTER.
2. Premere il pulsante o per selezionare "Modalità gioco" e premere ENTER.

3. Premere il pulsante o per selezionare "On" o "Off". Premere il tasto ENTER.

4. Premere il tastinge EXIT per uscire.

Per scollegare la console di gioco e collegare un altri disponibile esterno, annullare la modalità Gioco su Off nel menu di impostazione.
Se si visualizza il menu TV in Modalità gioco, lo scherno sfarfalla leggermente.
Modalità gioco non è disponibile in modalità TV.
Se la modalità Gioco è On:

• Le modalità Picture (Immagne) e Sound (Audio) cambiano automaticamente in Custom (Personalizzata) e l'utente non può modifier la modalità.
  Regolare I'audio mediana I'equalizzatore.
• La funzione Reset Sound (Reimposta audio) è attiva. Selezionando la funzione Reset (Reimposta) bajo effetu l'impostazione, l'equalizzatore viene reimpostato ai valori di fabbrica.

Utilizzato della funzione Risparmio energia

Questa funzione regola la luminosità del teilevisore nelle rridurre il consumo di corrente. Quando si guarda il teilevisore dinotationte, impostare la modalità "Rispi. energia" su "Alto" in modo da ridurre l'affaticamento degli occhi e il consumo di corrente.

1. Premere il tastingo MENU per visualizzare il menu a video. Premere il pulsante o per selezioneare "Impostazione"e premere ENTER.
2. Premere il pulsante o per selezionare "Risp. energia" e premere ENTER.
3. Selezionare I'opzione richiesta (Off, Basso, Medio, Alto) premendo il tasting o▼. Premere il tasting ENTER.
4. Premere il tasting EXIT per uscire.

Impostazione della modalità Pagina blu / Sezione della Melodia

Pagina blu:

Se il segnale non viene ricevuto o è molto debeole, una schermata blu sostituisce automaticamente lo sfondo dell'imagine disturbata. Se si desidera continuare a visualizzare l'immagne di qualità scadente, è necessario impostare la modalità "Pagina blu" su "Off".

Melodia:

L'apparecchiatura consente di scegliere quali segnali audio/video vengono inviati al connettore esterno.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezioneare "Impostazione" e premere ENTER.
2. Premere il pulsante o per selezionare "Pagina blu" o "Melodia" e premere ENTER.
3. Premere il pulsante o per selezionare "On" o "Off". Premere il tasto ENTER.
4. Premere il tastinge EXIT per uscire.

E^ possibile selezionale una delle sorgenti esterne collegate al jack di ingresso del tevisore.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER per selezionare "Inserisci".

1. Premere nuovamente il tasto ENTER per selezionare la funzione "Elenco sorgenti".

Se all'apparecchiatura non sono collegate periferiche esterne, nel "Elenco sorgenti" sono attivate solo TV, "Est.1", "Est.2". "AV", "S-Video", "Comp.", "PC", "HDMI" sono attivate solo se collegate all'apparecchiatura.

1. Selezionare il dispositorio desiderato premendo ripeturamente il tasting o▼. Premere il tasting ENTER.

Premiere l tasto SOURCE finché viene selezionata la fonte d'ingresso desiderata. La modalità TV più essere selezionata premendo il tasto TV P 念 / 念 sul telecomando, ma non direttamente premendo il pulsante SOURCE.

Modifica dei nomi delle sorgenti di ingresso

Assegnare un nome al dispositivo collegato ai jack di ingresso per amplificare la selezione della sorgente di ingresso.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER per selezionare "Inserisci".

1. Premere nuovamente il tasto ENTER per selezionare la funzione "Modifica Nome".

2. Premere il tasting o per selezionare il dispositorio che si desidera richiamare. Premere il tasting ENTER.

3. Premere il tasting o per selezionare il dispositorio richiesto.

Premere il tasting ENTER.

1. Premere il tasto EXIT per uscire.

Teletext Decoder

La maggior parte dei canale del TV è dotata di "teletext", overo di pagine di informazioni scritte, quali:

Orari dei programmi tevisivi.
Notiziari e previsioni del tempo.
Risultati sportivi.
Sottotitoli per non edenti.

Le pagine del teletext sono suddivise in sei categorie:

Part	Sommario
A	Numero della pagina selezionata.
B	Identità della stazione trasmittente.
C	Numero della pagina corrente o stato della ricerca.
D	Data e ora.
E	Testo.
F	Informazioni sullo stato.

È possibile visualizzare le informazioni del teletext in qualsiasi momento, tuttavia, la riscione del segnale deve essere Buona. In caso contrario:

Le informazioni potrebbero mancare.
Alcune pagine potrebbero non essere visualizzate.

Per attivare la modalità teletext e visualizzare la pagina del sommario:

1. Utilizzato il tasto P^心 ( 面 ) o P^心 ( 面 ) selezionare il canale che offre il servizio teletext.
2. Premere l tasto TTX/MIX ( 日 / 日 ) per attivare la modalità Teletext.

Viene visualizzata la pagina del sommario.

É possible richiamarla in qualsiasi momento premendo il tasting MENU ( ).

1. Premue nuovamente il pulsante TTX/MIX (1/2).
   La modalità di trasmissione corrente verrà visualizzata simultaneamente alla pagina teletext.
2. Premere nuovamente il tasting TV() per uscire alla.
   Se durante la visualizzazione del testo compaiono caratteri spezzati, verificare che la lingua del testo sua uguale a quella della modalità del menu "Impostazione". Se le due lingue sono diverse, selezioneare la stessa lingua del testo nel menu "Impostazione".

Selezione di una pagina Teletext specifica

Premere i tasti numerici sul telecomando per immettere il numero di pagina direttamente:

1. Immettere il numero della pagina a tre cifre indicato nel sommario utilizzando i tasti numerici corrispondenti.
2. Se la pagina selezionata è collegata a diverse pagine secondarie, le pagine secondarie vengono sostrate in sequenza.

Per bloccare il video su una pagina scelta, premere il tasto -- (E3).

Premere nuovamente il tasto (E3) per riprendere la registrazione.

1. Utilizzato delle diverse opzioni di visualizzazione:

Per visualizzare...	Premere...
Sia le informazioni del teletext che la trasmissione normale.	TTX/MIX (®/®)
Il tasting nascosto (risposte ai quiz, ad esempio).	INFO (®)
Lo schermo normale.	INFO (®)
Una pagina secondaria immettendo il relative numero a quattro cifre.	ADD/DEL (®)
La pagina successiva.	P (®)
La pagina precedente.	P (®)
Lettere con dimensione doppieta nella:	SLEEP (®)
• Metà superiore dello schermo.	• Una volta
• Metà inferiore dello schermo.	• Due volte
Schermo normale.	• Tre volte

Utilizzo della modalità Fastext per selezionare una pagina Teletext

I vari argomenti inclusi nelle pagine del Televideo sono codificati in base a diversi colori e possono essere selezionati premendo i pulsanti colorati sul telecomando.

1. Visualizzare la pagina del sommario del Televisione premendo il tasto TTX/MIX ( / ).
2. Premere il taste colorato corrispondente all'argomento che si desidera selezionare (gli argomenti disponibili sono individati sulla riga di stato).
3. Premere il tastingo per visualizzare la pagina precedente. Premere il tastingo verde per visualizzare la pagina successiva.
4. Premere nuovamente il tasto TV( ) per uscire alla schermata Text (Testo).

Configurazione del software per PC (basato su Windows XP)

Di seguito vengono illustrare le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla schedza video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in agli caso. (In caso contrario, contattare la casa costrurtrice del proprio computer oppure un rivenditore Samsung).

1. Fare cig su "Control Panel" nel menu di Start di Windows.
2. Nella finestra del Pannello di controllo, fare doppio cisc su "Appearance and Themes" per visualizzare la relativa finestra di dialogo.
3. Nella finestra del Pannello di controllo,fare doppio sic su "Display" per visualizzare la relativa finestra di dialogo.
4. Selezionare la scheda "Settings". L'impostazione corretta delle dimensioni (risoluzione) è Ottimale - 1360 X 768 Se nella finestra di dialogo delle impostazioni dello schermo è disponibile un'opzione per la Frequenza verticale, il valore corretto è "60" o "60 Hz".

Altrimenti, fare semplicitamente cig su "OK" e uscire alla finestra di dialogo.

Modalità di visualizzazione

La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. (Sono supportate tutte le risoluzioni comprese entro i limiti indicati)

Modalità	Risoluzione	Frequenza orizzontale (kHz)	Frequenza verticale (Hz)	Frequenza di clock dei pixel (MHz)	Polarità sync (H/V)
IBM	640 x 480	31,469	59,940	25,175	- / -
	720 x 400	31,469	70,087	28,322	- / +
VESA	800 x 600	37,879	60,317	49,500	+ /+
	1024 x 768	48,364	60,000	65,000	- / -
	1024 x 768	56,476	70,069	75,000	- / -
	1360 x 768	47,712	60,015	85,800	+ /+

La modalità interallacciata non è supportata.

Questo dispositivo potrebbe non funzionare correttamente se si selezione un fornato video non standard.
HDMI/DVI non supporta la funzione PC.
Le modalità Separato e Composito sono supportate. Il formato SOG non è supportato.

Premiere tasto PC sul telecomando per selezionare la modalità PC.

Regolazione della qualità dell'immagine (Blocco immagine): Lo scopo della regolazione della qualità dell'immagine è di rimuovere o ridurre i disturbi. Se il disturbo non viene eliminato mediante la simplice sintonizzazione fine, è necessario regolare al meglio la frequenza (sintonizzazione grossa) ed eseguire nuovamente la sintonizzazione fine. Dopo aver ridotti i disturbi, regolare nuovamente l'immagine in modo che sua allineata al centro dello schermo.

1. Preimpostazione: Premere il tasto PC per selezionare la modalità PC.
2. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Impostazione" e premere ENTER.
3. Premere il pulsante o per selezionare "PC" e premere ENTER.
4. Premere il tasting enter per selezionare "Blocco immagine".
5. Premere il pulsante o per selezionare "Grossa" o "Fine" e premere ENTER.
6. Premere il tasting o per regolare la qualità dello schermo. Premere il tasting ENTER.
7. Premere il tasting EXIT per uscire.

Modifica della posizione dell'immagine (Posizione): Regolare la posizione dello schermo del PC per adattarlo come schermo TV.

1. Seguire le istruzioni "Regolazione della qualità dell'immagine (Blocco imagine)" da 1 a 3.
2. Premere il pulsante o per selezionare "Posizione" e premere ENTER.
3. Premere il tasting o per regolare la posizione orizzontale. Premere il tasting o per regolare la posizione verticale. Premere il tasting ENTER.
4. Premere il tasting EXIT per uscire.

Inizializzazione delle impostazioni dell'immagine (Reset imagine): É possible sostituire tutte le impostazioni dell'immagine con i valori predefiniti.

1.Seguire le istruzioni "Regolazione della qualita dell'immagine (Blocco imagine)" da 1 a 3.
2. Premere il pulsante o per selezionare "Reset imagine"e premere ENTER.
3. Premere il tasting EXIT per uscire.

Regolazione automatica dello schermo del PC (Regolazione auto): L'Auto regolazione consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori "fine", "grossa" e "posizione" vengono regolati automaticamente.

1. Seguire le istruzioni "Regolazione della qualità dell'immagine (Blocco imagine)" da 1 a 3.
2. Premere il pulsante o per selezionare "Regolazione auto" e premere ENTER.
3. Premere il tasting EXIT per uscire.

Risoluzione dei problemi: Prima di contattare l'assistenza

Niente audio e nessuna imagine.	· Verificare che il cavo di alimentazione sia collegato a presa a muro. · Verificare di aver premuto i tasti POWER ⊙ sul pannello anteriore dell'apparecchio. · Verificare le impostazioni del contrasto edella luminosità ell'immagine. · Controllare il volume.
Immagine normale ma niente Suono.	· Controllare il volume. · Verificare che non sia stato premuto il tasto MUTE ⊙ sul telecomando.
Nessuna imagine o imagine in bianco e nero.	· Regolare le impostazioni del colore. · Verificare che ilsystema di trasmissione selezionato sia corretto.
Interferenza audio o imagine.	· Tentare di identificare quale elettrodomestico sta interferendo con il monitor TV e allontanarlo. · Inserire la spina del monitor TV in un'altra presa.
Immagine sfocata o disturbata, Suono distorto.	· Verificare la direzione, la posizione e i collegamenti dell'antenna. L'interferenza è spesso dovuta all'uso di antennene interne.
Cattivo funzionamento del telecomando.	· Sostituire le batterie del telecomando. · Pulire il bordo superiore del telecomando (finestre di trasmissione). · Controllare i terminali delle batterie.
Viene visualizzato il messaggio "Controlla cavo segnale".	· Verificare che il cavo del segnale sia saldamente collegato al PC. · Verificare che il PC sa on.
In modalità PC, viene visualizzato il messaggio "Modo non supportato"	· Controllare la risoluzione e la frequenza massime della schedà video. · ConfrontareQUESTiviatori con i dati presenti nella sezione delle Modalità di visualizzazione.

Il TFT LCD utilizza un pannello composto da sotto-pixel (3,133,440) la cui produzione è basata su una sofisticata Tecnologia sofisticata. Alcuni pixel potrebbero apparire più brillanti o neri sullo schermo, ma quello non avrakt alcun impatto sulle prestazioni del prodotto.

Specifiche tecniche e ambientali

Nome del modello	LE23R3	LE26R3
Dimensione schermo(Diagonale)	23 poll.	26 poll.
Alimentazione	AC 220-240 V, 50 Hz	AC 220-240 V, 50 Hz
Consumo di energia	100 W	120 W
PC Risoluzione	1360 x 768 @ 60 Hz	1360 x 768 @ 60 Hz
Audio
Uscita	3 W X 2	5 W X 2
Dimensioni (Lar. x Pro. x Alt.)
Corpo.	583 x 90 x 443 mm	662 x 94 x 498 mm
Con supporto	583 x 206 x 485 mm	662 x 206 x 539 mm
Peso
Con supporto	8,6 kg	11,3 kg
Considerazioni ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (50 °F a 104 °F)	Da 10 °C a 40 °C (50 °F a 104 °F)
Umidità di esercizio	Dal 10 % all'80 %, alla condensa	Dal 10 % all'80 %, alla condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (-4 °F a 113 °F)	Da -20 °C a 45 °C (-4 °F a 113 °F)
Umidità di stoccaggio	Dal 5 % al 95 %, alla condensa	Dal 5 % al 95 %, alla condensa

Il progett e le specifiehe sono Sync on Greengetti a variazioni alla preavviso.

Questa è una apparecchiatura digitale di Classe B.

"Essendo un prodotto a Tecnologia LCD le istruzioni di taratura e calibrazione non sono necessarie"

Questa pagina è stata lasciata intenzionalmente vuota.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicable in i paesi dell'Unione Europea e in quelli conSYSTEMA di raccolta differenziata)

Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smalto con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si Invita l'utente a separare quello prodotto da altre tipi di rifutti e di riciclario in maniera responsabile per favile il rituizzzo sostenibile delle risorse materiali. Gli utenti domestici sono invitatà a contattare il rivenditore presso il quale è stato acquistato il prodotto o fuffizio locale preposto per tutte le informazioni relative alla ragcolla differenziate e al riciclaggio per quello tipo di prodotto. Gli utenti aziandali sono invitatà a contattare il proprio fornitori e vericare i termini e le condizioni del contratto di acquistо. Questo prodotto non deve essere smalto unitamente ad与其他 rifiuti commerciali.
