MANUALE UTENTE 47LB700V LG

Collegare il teilevisore all'antenna centralizzata con un cavo RF (75 Ω).

NOTA

• Utilizzato uno sdoppiatore del segnale per usare più di 2 teilevisori.
• Se la qualità dell'imagine è scarsa, installare correttamente un amplificatore del segnale per migliorarla.
• Se la qualità dell'imagine è scarsa con un'antenna collegata, provare a riallineare l'antenna nella direzione corretta.
• Il cavo e il convertitore dell'antenna non sono in dotazione.
  Audio DTV supportato: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Espanol

Collegare la TV a un'antenna satellitare e a una presa satellitare con un cavo RF satellitare (75 Ω).

Espanol

Il segnale digitale audio e video viene trasmesso da un dispositivo esterno al tevisore. Collegare il dispositivo esterno e il tevisore mediante il cavo HDMI come migliorato nell'illustrazione di seguito.

Scegliere una porta di ingresso HDMI per il collegamento. La scelta della porta è libera.

NOTA

• Si consigilia di utilizzare il televisione con il collegamento HDMI per ottenera la migliorare qualità delle immagini.
  Utilizzare un cavo HDMI™ ad alla velocità dotato dei requisiti più recenti con funzione CEC (Customer Electronics Control).
• I cavi HDMI™ ad alta velocità sono testati per trasmetttere un segnale HD fino a 1080p e superiore.
• Formato audio HDMI supportato: Dolby Digital, DTS, PCM (fino a 192 KHz, 32 KHz/44,1 KHz/48 KHz/88 KHz/96 KHz/176 KHz/192 KHz)

Espanol

• Un dispositivo audio esterno che supporta SIMPLINK e ARC delve essere collegatotramite la porta HDMI IN 1 (ARC) o HDMI/ DVI IN 1 (ARC).
• Se si effettua il collegamento con un cavo HDMI ad alta velocità, il dispositivo audio esterno che supporta ARC trasmette il segnale SPDIF perché il cavo ottico aggiuntivo e supporta la funzione SIMPLINK.

Espanol

Il segnale digitale video viene trasmesso da un dispositivo esterno al teilevisore. Collegare il dispositivo esterno e il teilevisore mediate il cavo DVI-HDMI come lostrato nell'illustrazione di seguito. Per trasmettere un segnale audio, collegare un cavo audio. Scegliere una porta di ingresso HDMI per il collegamento. La scelta della porta è libera.

NOTA

A seconda della scheda grafica in uso, la modalità DOS potrebbe non funzionare se si utilizza un carrvo da HDMI a DVI.
- Quando si utilizes il cavo HDMI/DVI, è supportata solo l'interfaccia Single link.

Espanol

Il segnale audio e video analogico viene trasmesso da un dispositivo esterno al tevisore. Collegare il dispositivo esterno al tevisore uso: un cavo componente come lostrato nella figura di seguito.

NOTA

L'errato collegamento dei cavicould far siche theimmagino vengano visualizzate in bianco e nero o con colori distorti.

Espanol

Il segnale audio e video analogico viene trasmesso da un dispositivo esterno al tevisore. Collegare il dispositivo esterno e il tevisore mediante il cavo composito come migliorato nell'illustrazione di seguito.

Espanol

Mobile High-definition Link (MHL) è un'interfaccia per la trasmissione di segnali audiovisivi digitali dai cellulari ai TV.

NOTA

• Collegare il Telefono cellulare alla porta HDMI IN 3 (MHL) o HDMI/DVI IN 4 (MHL) per visualizzare lo schermo del Telefono sul TV.
• É necessario un cavo passivo MHL per collegare il TV a un cellulare.
• Questa funzione è disponibile soltanto sui telecomi che supportano l'interfaccia MHL.
• É possibile utilizzato alcune applicazioni tramite il telecomando.
  Per alcuni cellulari che supportano la technologia MHL, è possible utiliser il telecomando magico.

• Rimuovere il cavo passivo MHL dal TV quando:

• La funzione MHL è disattivata

• Il disposativo mobile è completamente carico in modalità standby

Espanol

È possibile utilizzare un sistema audio esterno opzionale alinki dell'altoparlante integrato.

Collegamento audio ottico digitale

Il segnale audio digitale viene trasmesso dal tevisore su un dispositivo esterno. Collegare il dispositivo esterno e il tevisore con il cavo audio ottico come migliorato nell'illustrazione di seguito.

NOTA

Non guardare nella porta dell'uscita ottica. Guardare il raggio laser potrebbe provocare danni alla vista.
- Contenuiti audio con funzione anticopia (ACP, Audio Copy Protection) posso nlo bloccare l'uscita audio digitale.

Espanol

Collegare una periferica di archivazione USB, ad esempio una memoria flash USB, un hard disk esterno, o unlettore di schede di memoria USB al tevisore e accedere al menu SmartShare per utilizzare diversi file multimediai.

NOTA

• Alcuni hub USB potrebbero non funzionare. Se una periferica USB collegatatramite un hub USB non viene rilevata, collegarla direttamente alla porta USB della TV.
• Collegarsi all'alimentazione esterna se il dispositivo USB lo richiede.

Espanol

Consente la visione dei servizi codificati (a pagamento) in modalità TV digitale. Questa funzione non è disponibile in tutti i paesi.

NOTA

• Verificare che il modulo CI sia inserito nella slot della scheda PCMCIA nel verso corretto. Se il modulo non è inserito nel modo correttato, passono verificarsi danni alla TV e allo slot stesso.
• Se il TV non visualizza o riproduce alcun contentuto video e audio quando è collegata la funzione CAM (modulo di accesso condizionale) con Cl+ (Interfaccia comune plus), contattare l'operaatore del servizio terrestre/via cavo/satellitare.

Espanol

Consente la trasmissione del segnale delle cuffie alla TV a un dispositivo esterno. Collegare il dispositivo esterno e la TV con le cuffie come lostrato nell'illustrazione di seguito.

NOTA

• Le voci del menu AUDIO sono disabilitate se sono collegate le cuffie.
  L'uscita audio ottica digitale non è disponibile se sono collegate le cuffie.
  Impedenza cuffie: 16 Ω
• Uscita audio max delle cuffie: da 0,624 mW a 1,04 mW
  Dimensioni jack per cuffia: 0,35 cm

Espanol

Consente la trasmissione dei segnali audio e video da un dispositivo esterno al tevisore.

Collegare il dispositivo esterno e il tevisore con il cavo Euro Scart come migliorato nell'illustrazione di seguito.

Tipodi uscita Modalità di ingresso corrente	AV1 (Uscita TV1)
TV digitale	TV digitale
TV analogica, AV	TV analogica
Component
HDMI

1 Uscita TV: uscite segnali TV analogica o TV digitale.

NOTA

I cavi Euro Scart devono essere schermati.
- Quando si guarda il TV digitale in modalità immagini 3D, solo i segnali di uscita 2D sono passare passare alla traverso il cavo SCART. (Solo modelli 3D)
- Se viene attivata la modalità 3D durante l'esecuzione di una registrazione programmata sul TV digitale, i segnali di uscita monitor non possonoVenire trasmessiattraverso il cavo SCART e non è possibile eseguire la registrazione. (Solo modelli 3D)

Espanol

Collegare diversi dispositivi esterni al tevisore e modificare la modalità di ingresso per selezioneure un dispositivo esterno. Per ulteriori informazioni sul collegamento di un dispositivo esterno, consultare il manuale fornito in dotazione con ciascun dispositivo.

É possible collegare i seguenti dispositivi esterni: ricevitori HD, lettori DVD, VCR, sistemi audio, periferiche di archivazione USB, PC, console per videogiochi e altri dispositivi esterni.

NOTA

• Il collegamento del dispositivo esterno può variare in base al modello.
• Collegare i dispositivi esterni al tevisore a prescindere dall'ordine della porta del tevisore.
• Se si registra un programma TV su un registratore DVD o VCR, accertarsi di collegare il cavo di ingresso del segnale al teilevisore attraverso un registratore DVD o VCR. Per ulteri informazioni sulla registrazione, consultare il manuale fornito in dotazione con il dispositivo collegato.
• Consultare il manuale dell'apparecchiatura esterna per le istruzioni operative.
• Se si collega una console per videogiochi alla TV, utilizzare il cavo fornito con il disposativo.
• In modalità PC, possono essere presenti interferenze relative alla risoluzione, schemi verticali, contrasto o luminosità. In caso di interferenze, modificare la modalità PC impostando un'altra risoluzione o modificando la frequenza di aggiornamento oppure regolare luminosità e contrasto sul menu IMMAGINE finché non si ottiene un'immagine nitida.
• A seconda della scheda grafica utilizzata, alcune impostazioni di risoluzione potrebbero non essere adatte alla modalità PC.

Espanol

• TV LED LG include uno schermo LCD con retroilluminazione LED.

Selezionare!
Manuale d'uso

Leggere attendamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro.

Indicazioni specifiche e avventenze per l'utilizzo di occhiali 3D in ambito domestico

L'utilizzo degli occhiali 3D è controindicato per i bambini al di除去 dei 6 anni di età.
L'utilizzo continuativo degli occhiali 3D delve in agli caso essere limitato a un tempo massimo orientativamente pari a quello della durata di uno spettacolo cinematografico.
L'utilizzo degli occhiali 3D deve essere limitato esclusivamente alla visione di contenuti in 3D.
Gli occhiali 3D devono essere utilizzati contestualmenteagli strumenti correttivi della visione (ad es., occhiali da vista/lenti a dato), qualora abitualmenteutilizzati dall'utente.
E' opportuno interrompere immediamente la visione in 3D in caso di comparsa di disturbi agli occhi o di malessere generale e, nell'eventualità di persistenza degli stessi, consultare un medico.
Gli occhiali 3D devono essere tenuti fuori alla portata dei bambini qualora vi sua presenza di piccole parti mobili ineribili.
- La pulizia degli occhiali 3D deve essere fattu utilizzato un panno morbido, avendo cura di rimuovere eventuale polvere prima di utilizzato il panno. Non utilizzato strumenti appuntiti, materiali abrasivi o detergere le lenti con solventi chimici o aggressivi. Per gli occhiali 3D alimentati a batteria si raccomanda, altesi, di non utilizzato prodotti a base di acqua in quanto potrebbero danneggiare le componenti elettroniche.
- Nel caso si rendesse necessario procedere alla disinfezione degli occhiali, si raccomanda di procedere, quantomeno, ad un accurato lavaggio con detergenti e con disinfettanti che abbiano azione dimostrata sui microbi patogeni,ancheattraverso,a titolo eseplificativo,l'utilizzo di salviette imbibite con i più comuni disinfettanti che non presentino controindicazioni per l'occhio ed i relativi annessi. Per gli occhiali 3D alimentati a batteria, data la presenza di componenti elettroniche che potrebbero essere danneggiate delle operazioni di disinfezione, si raccomanda di non procedere con le medesime sull'occhiale. E, pertanto, controindicato l'uso promiscuo di tali occhiali 3D in caso di infezioni oculari o altre affezioni trasmissibili pericontatto (a titolo meramente esemplificativo: congiuntivite, infestazioni del capo ecc...) fino alla completenessc omparsa dell'infezione stessa.

Le presentiindicazioni sono da intendersi quale aggiornamento dei manuali d'uso dei prodotti "LG" a Tecnologia 3D fruibile tramite occhiali, come applicabile, e ne costituiscono parte integrante e sostanziale.

INDICE

4 LICENZE

4 AVVISO PER IL SOFTWARE OPEN SOURCE

4 IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO

5 ISTRUZIONI DI SICUREZZA

11 - Visione di immagini 3D (solo modelli 3D)

13 PROCEDURE DI INSTALLAZIONE

13 MONTAGGIO E PREPARAZIONE

13 Disimballaggio

17 Acquisto separato

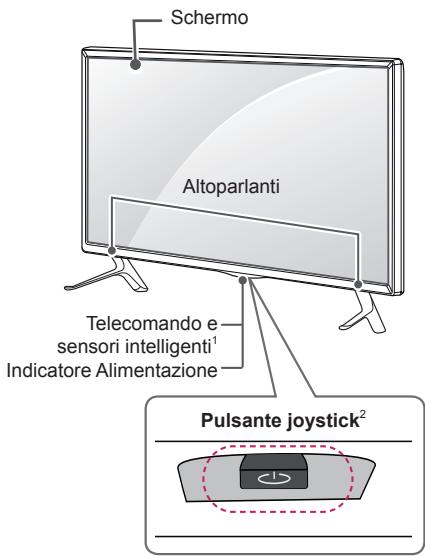

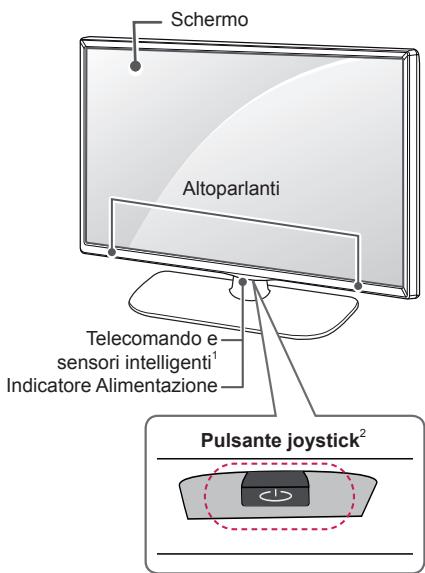

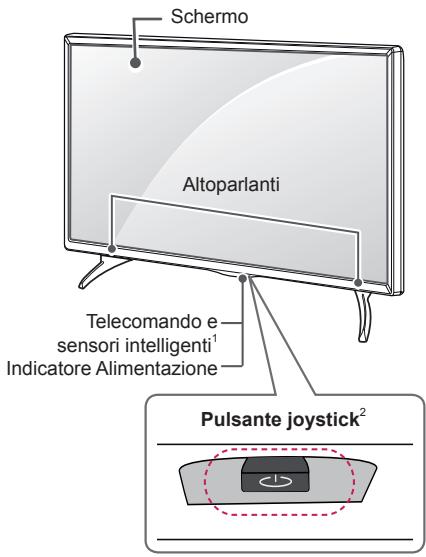

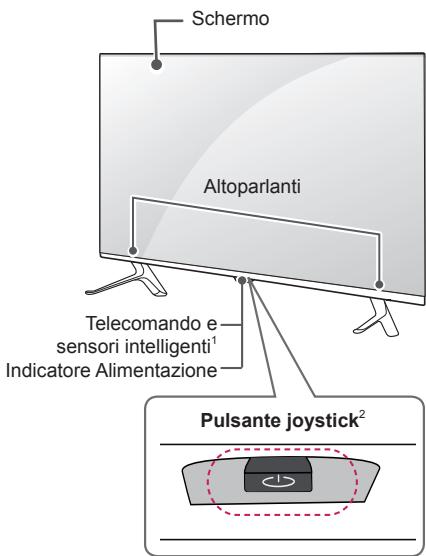

18 Componenti e pulsanti

20 - Uso del pulsante joystick

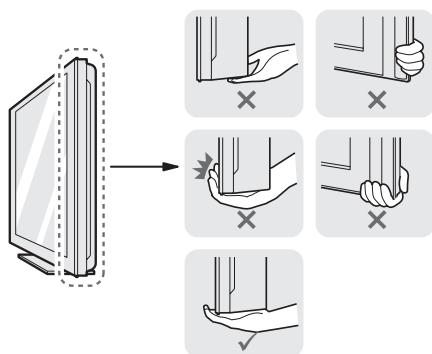

21 Sollevamento e spostamento del TV

22 Montaggio su un ravolo

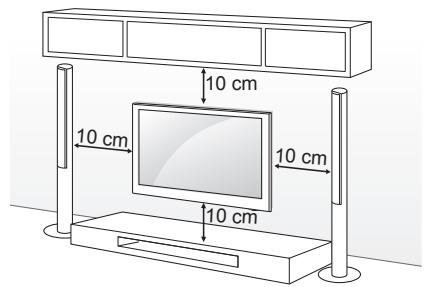

23 Montaggio a parete

24 Utilizzo della videocamera integrata

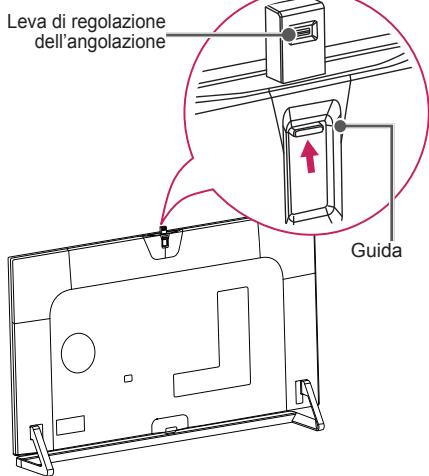

25 - Preparazione della videocamera integrata

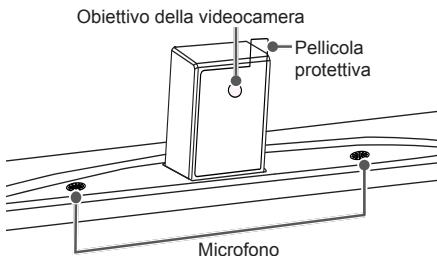

25 - Nome delle parti della videocamera integrata

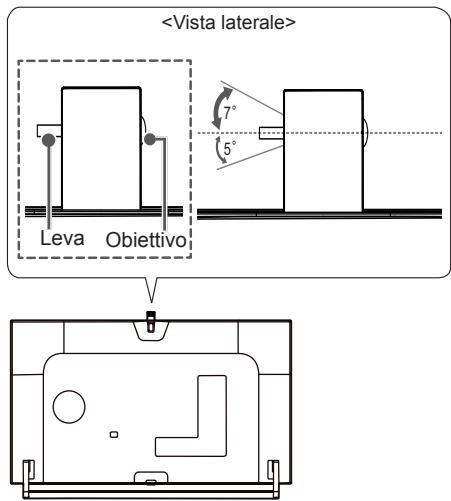

25 - Verifica dell'intervallo di ripresa della videocamera

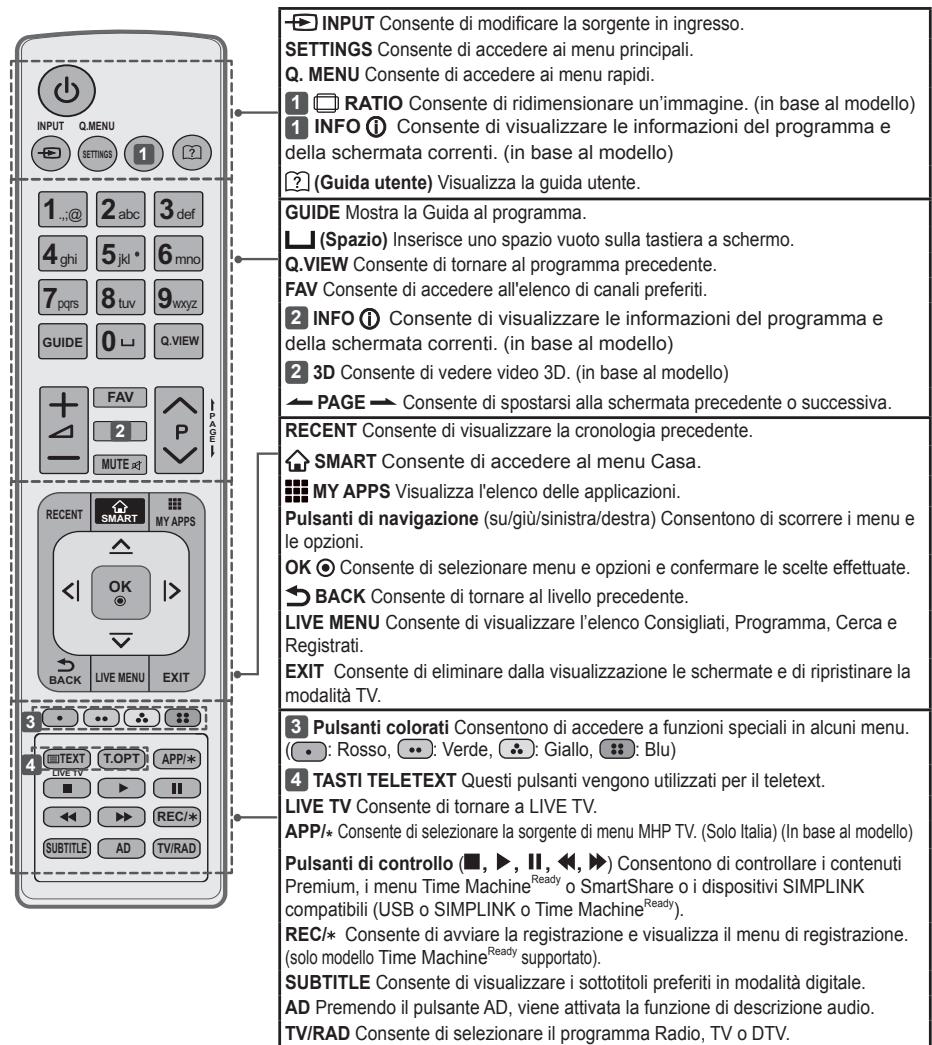

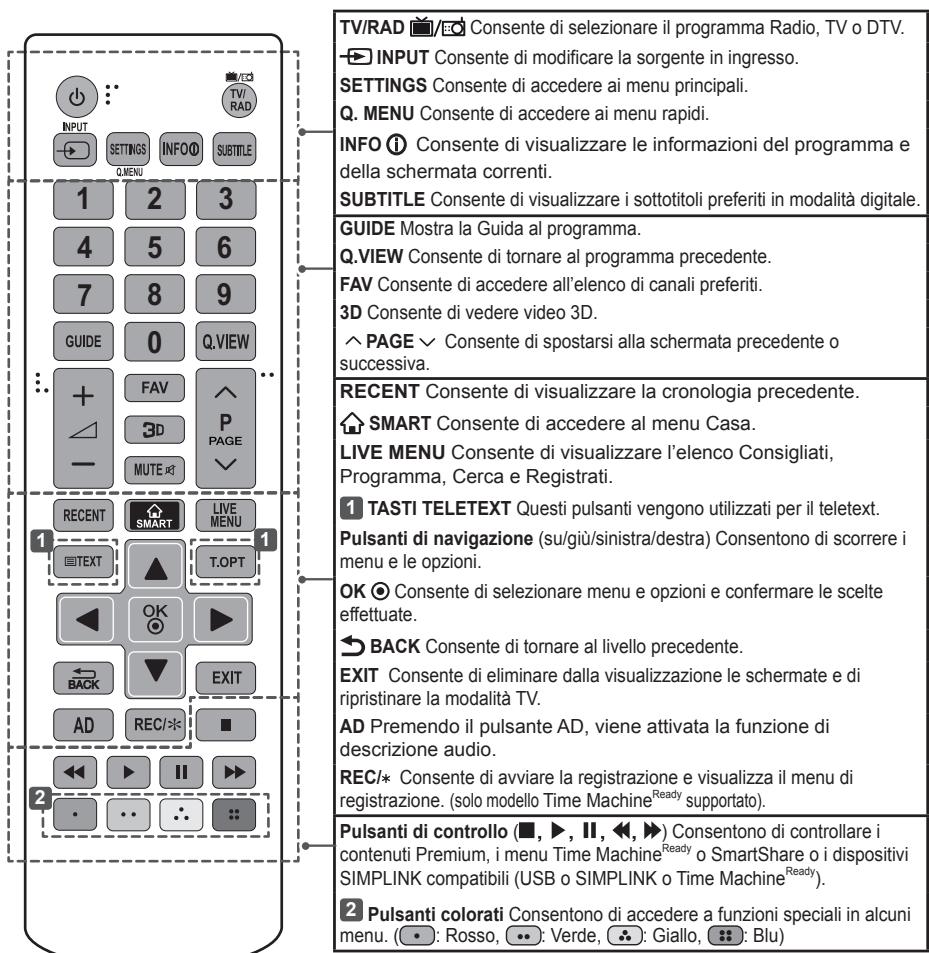

26 TELECOMANDO

28 FUNZIONI DEL TELCOMANDOMAGIC REMOTE

29 Registrazione del telcomando Magic Remote
29 Comeutilizzareil telcomando Magic Remote
30 Precauzioni nell'uso del telcomando Magic Remote

30 UTILIZZO DELLA GUIDA UTENTE

31 MANUTENZIONE

31 Pulizia del teilevisore
31 - Schermo, cornice, telaio e supporto
31 -Cavo di alimentazione

31 RISOLUZIONE DEI PROBLEMI

32 SPECIFICHE TECNICHE

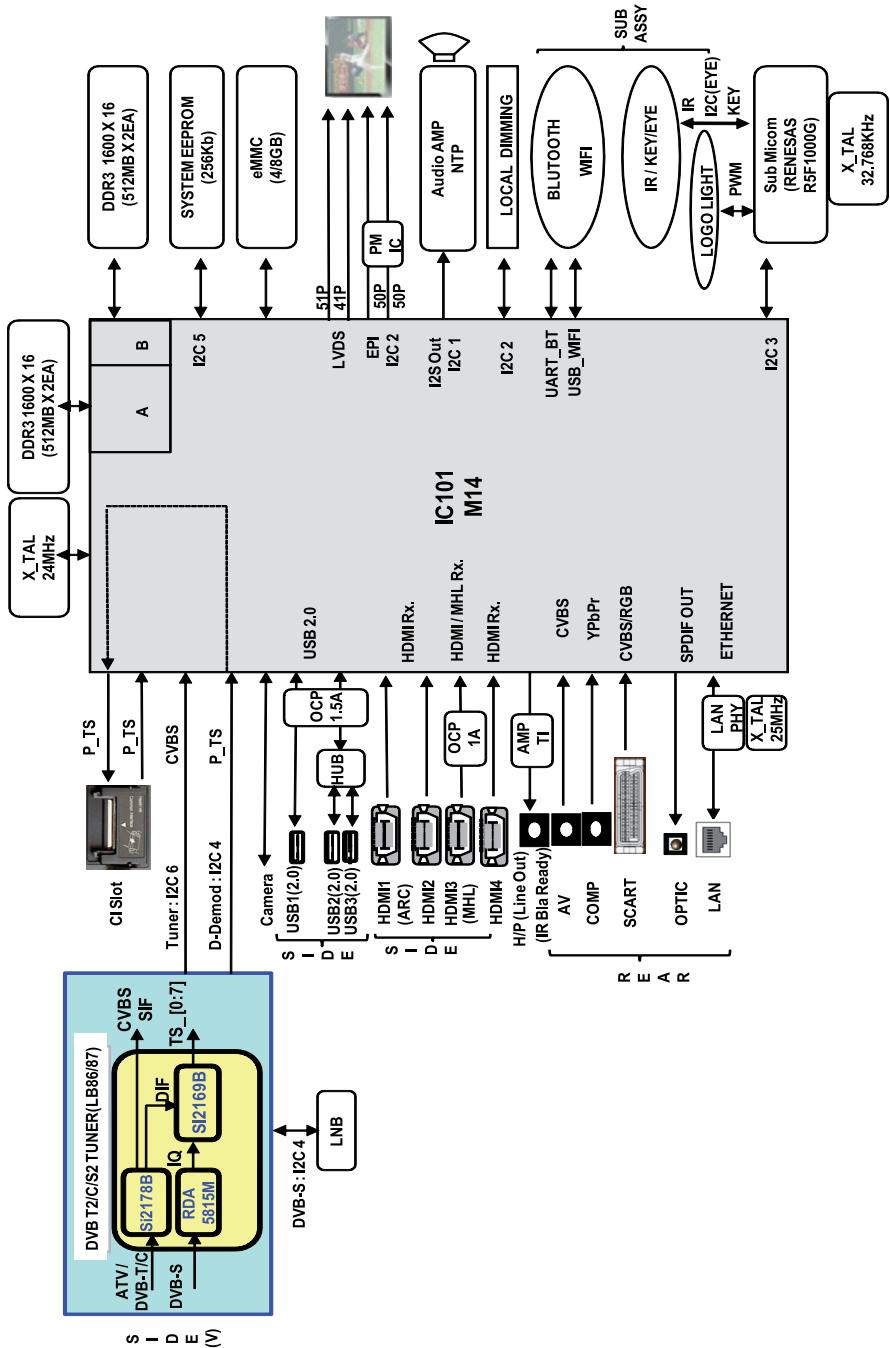

43 DIAGRAMMI A BLOCCHI

AVVISO

• Ignorando i messaggi di avviso, si corre il rischio di subire gravi lesions fisiche o di provocare incidenti o danni letali.

ATTENZIONE

• Ignorando i messaggi di attenzione, si corre il rischio di subire lesions fisiche minori o di danneggiare il prodotto.

NOTA

• Le note forniscono chiarimenti e informazioni su come utilizzato il prodotto in modo sicuro. Leggere le note attentamente prima di utilizzato il prodotto.

LICENZE

Le licenze supportate sono variate da un modello all'altro. Per ulteriori informazioni sulle licenze, visitare il situ www/lg.com.

DOLBY DIGITAL PLUS

AVVISO PER IL SOFTWARE OPEN SOURCE

Per ottenere il codice sorgente contento in quello prodotto secondo quando consentito dalle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com.

In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright.

LG Electronics fornisce aniche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura dei costi che tale distribuzione comporta (como il costo del supporto, di spedizione e gestione) in seguito a richiesta inviata via e-mail a: [e-mail]. Questa offre è valida per tre (3) anni a partire alla data di acquisito del prodotto.

IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO

Per informazioni sulla configurazione di un dispositivo di controllo esterno, visitare il site Web www.lg.com.

ISTRUZIONI DI SICUREZZA

Leggere attendamente queste istruzioni di sicurezza prima di utilizzato il prodotto.

AVVISO

Non collocare il tevisore e il telecomando nei seguenti ambienti:

• In un luogo esposto alla luce diretta del sole
• In un luogo dove è presente un elevato livello di umilità, ad esempio in bagno
• Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono calore
• Vicino a piani cottura o umidificatori, dove è facilemente esesto a vapore o schizzi diolio
• In un'area esposta alla pioggia o al vento
• Vicino a contentitori d'acqua, ad esempio vasi

Ciò potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto.

Non posizionare il prodotto in un luogo soggetti alla polvere.

Ciò potrebbe costituire rischio di incendio.

• La presa di rete rappresenta il dispositorio di scollegamento. La presa deve essere facilemente raggiungibile.

• Non toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo è bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la polvere.

L'ecccesso di umidità può provocare scosse elettriche.

• Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad eccezione dei dispositivi privi di messa a terra.)

Si potrebbero subire scosse elettriche o lesioni.

• Inserire completeness il cavo di alimentazione.

Se il cavo di alimentazione non viene inserito completamente, si potrebbe verificare un incendio.

• Accertarsi che il cavo di alimentazione non venga a contatto con oggetti caldi, ad esempio un radiatore.

Cio potrebbe costituire rischio di incendio o di scosse elettriche.

• Non posizionare oggetti pesanti, o il prodotto stesso, sui cavi di alimentazione.

Cio potrebbe costituire rischio di scosse elettriche o incendio.

Piegare il cavo dell'antenna tra l'interno e l'esterno dell'edificio per impedire l'ingresso di gobce di pioggia.L'acqua può dannongliare il prodotto e provocare scosse elettriche.
Quando si monta il tevisore sulla parole, assicurarsi di non far passare il cavo di alimentazione e quello dell'antenna dietro al tevisore.Ciò potrebbe costituire rischio di incendio o di scosse elettriche.
Non collegare troppi dispositivi elettrici a una singola presa multipla.Ciò potrebbe comportare il rischio di incendi dovuti a surriscaldamento.
Attenzione a non far cadere il prodotto quando si collegano dispositivi esterni.Ciò potrebbe causare lesioni alle persone o uomini al prodotto.
Tenere il materiale anti-umidità o vinilico dell'imballaggio fuori alla portata dei bambini.Il materiale antiumidità è nocivo, se inerito. Se accidentamente inerito, far vomitare il paziente e portarlo al più vicino pronto soccorso. Inoltre il materiale vinilico dell'imballaggio può provocare soffocamento. Tenerlo fuori alla portata dei bambini.
Impedire ai bambini di arrampicarsi o appendersi al tevisore.Il prodotto potrebbe cadere e provocare gravi lesioni.
Smaltire le batterie usate in modo appropriato per evitare che i bambini possano ingerirle.In caso di ingestione delle batterie, rivolgersi immediatamente a un medico.
Non inserire un conduttore (ad esempio un bastoncino metallico) su una delle estremità del cavo di alimentazione nelle l'altra estremità è inserita nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo averlo,inserito nella presa a muro.Si potrebbero subire scosse elettriche.(in base al modello)
Non collocare o conservare sostanze infiammabili vicino al prodotto.L'incauta manipolazione di sostanze infiammabili può causare esplizioni o incendi.
Non lasciare cadere nel prodotto oggetti metallici quali monete, mollette per capelli, bastoncini o fil di ferro né oggetti inflammabili quali carta e fammiferi. Prestare particolare attenzione ai bambini.Possono verificarsi scosse elettriche, incidi o lesions fisiche alle persona. Se un oggetto cade all'interno del prodotto, scollegare il cavo di alimentazione e contattare il centro di assistenza.
Non spruzzare acqua sul prodotto né pulirlo con prodotti inflammabili(solventi o benzene). Possono verificarsi incidi o scosse elettriche.
	·Evitare impatti d'urto sul prodotto o di far cadere oggetti all'interno del prodotto e sullo schermo. Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso.
	·Non toccare mai il prodotto o l'antenna durante un temporale. Si potrebbero subire scosse elettriche.
	·In caso di perdita di gas, non toccare la presa a muro, aprire le finestre e ventilare. Una scintilla potrebbe provocare un incendio o usioni.
	·Non disassemblare, riparare o modificare il prodotto a propria discrezione. Vi è il rischio di provocare incendi o scosse elettriche. Rivolgersi al centro di assistenza per effettuire il controllo, la taratura o le riparazioni del caso.
	·Se si verifica una delle seguente circostanze, scollegare immediamente il prodotto dall'alimentazione e contattare il centro di assistenza di zona. - Il prodotto ha subito un urto - Il prodotto è stato danneggiato - Oggetti estranei sono caduti dentro il prodotto - Il prodotto produce fumo o odori strani Vi è il rischio di scosse elettriche o incendio.
	·Se si prevede di non utilizzato il prodotto per un lungo periodo, scollegare il cavo di alimentazione dal prodotto. I depositi di polvere possono provocare incendi, nelle l'usura dell'isolamento più provocare perdite di elettricità, scosse elettriche o incendi.
	·L'apparecchio non deve essere esposto a gobce o spruzzi di acqua; oggetti contententi liquidi, quali vasi, non devono essere posizionati sull'apparecchio.
·Non installare il prodotto a una parete se quest's ultima è esposta a olio o paraffina liquida. Il prodotto potrebbe danneggiarsi o cadere.

ATTENZIONE

• Installare il prodotto in un luogo privo di onde radio.

• Tra un'antenna esterna e le linee elettriche deve esserci una distanza sufficiente a impedire che la prima tocchi le secondeanche in caso di caduta dell'antenna per evitare il rischio di scosse elettriche.

• Non installare il prodotto in luoghi quali mensole instabili o superfici inclinate. Evitare inolte luoghi soggetti a vibrazione o in cui il prodotto non sia sostenuto appieno.
  In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio o lesionsi gravi o danneggiamento del prodotto stesso.

• Se si installa il teilevisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.

• Se si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio VESA standard (parti optionali) al retro del prodotto. Quando si installa il set per utilizzato la staffa per montaggio a parete (parti optionali), fissarlo accuramente in modo che non possa cadere.
  Utilizzare solo gli accessori specificati dal produttore.

• Per l'installazione dell'antenna, rivolgersi a personale qualificato. Tale operazione può comportare il rischio di incendio o di scosse elettriche.

• Quando si guarda la television, si raccomanda di mantenere una distanza di almeno 2 - 7 volte la lunghezza della diagonale dello schermo. Guardando la TV per periodi prolongati siouldere un effetto di visione sfocata.

Utilizzare solo il tipo di batterie indicato. In caso contrario, il telecomando potrebbe subire danneggiamenti.

Non utilizzato batterie vecchie e nuove contemporaneamente. Ciò potrebbe causare il surriscaldamento e la perdita di liquido delle stesse.

• Non esporre le batterie a calore eccessivo, quando tenerle lontano alla luce diretta del sole, camini aperti e stufe elettriche.
• NON insere Batterie non ricaricabili nel dispositivo di ricarica.

• Verificare che non vi siano oggetti tra il telecommando e il sensore.

• La luce del sole e altre fonti luminose intense possono interferire con il segnale del telecomando. Se ciò si verifica, oscurare la stanza.

• Quando si collegano dispositivi esterni come console per videogiochi, verificare che i cavi di collegamento siano sufficientemente lunghi. In caso contrario il prodotto potrebbe cadere con il rischio di lesions alle persona o danneggiamento del prodotto stesso.

• Evitare di spegnere il prodotto scollegando il cavo alla presa a muro. (Non usare la spina come interruptore.)
  Potrebbero verificarsi errori meccanici o scosse elettriche.

• Seguire le istruzioni di installmente riportate di seguito per evitare il surriscaldamento del prodotto.

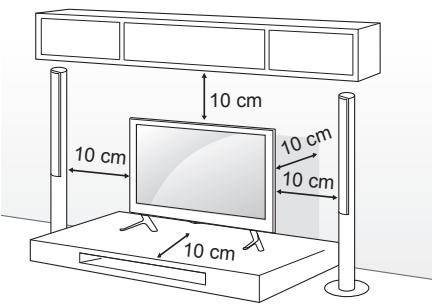

• Collocare il prodotto a una distanza minima di 10 cm alla parete.
• Non installare il prodotto in luoghi privi di ventilazione (ad esempio su una mensola o all'interno di un mobile).
• Non installare il prodotto su un tappeto o su un cuscino.
• Controllare che la ventola dell'aria non sia bloccata da una tovaglia o da una tenda.
  In caso contrario, si rischia un incendio.

• Dopao aver guardato a lungo il tevisore, evitare di toccare le aperture per la ventilazione poiché potrebbero esseri surriscaldate. Questo comportamento non influsce sul funzionamento o sulle prestazioni del prodotto.

• Esaminare periodicamente il cavo dell'apparecchio e se sono visibili danni o segni di usura, scollegarlo, interrompere l'uso dell'apparecchio e sostituire il cavo con l'esatto componente di ricambio presso un centro servizi autorizzato.

• Evitare che la polvere si depositi sui terminali del cavo di alimentazione o sulla presa.
  Cio potrebse costituire rischio di incendio.

• Proteggere il cavo di alimentazione da possibili danni fisici o meccanici, evitando che venga intracciato, annodato, schiacciato, incastrato in una porta o calpestato. Prestare particolare attenzione alle prese, alle prese a muro e al punto in cui il cavo esce dall'apparechio.

• Non premere con forza sul pannello con la mano od oggetti affiliati, ad esempio unghie, matite o penne e non graffiarlo.

• Evitare di toccare lo schermo o di premere su diesso con le ditra troppo a lungo. Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo.

• Quando si pulisce il prodotto e i loro componenti, scollegare prima il cavo di alimentazione e utilizzato un panno morbido. Non applicare eccessiva forza per evitare di graffiare o scolorire lo schermo. Non spruzzare acqua né utilizzato panni bagnati. Non utilizzato mai detergenti per vetri, lucidanti per automobili o industriali, abrasivi o cere, benzene, alcol e prodotti simili che possono danneggiare il prodotto e il suo pannello. Ciò potrebbe comportare il rischio di incendio, scosse elettriche o danneggiamento del prodotto (deformazione, corrosione o rottrura).

• Finché l'unità è collegata alla presa elettrica, non è scollegata dall'a sorgente di alimentazione nemmeno se viene spenta utilizzato l'interruttore.

• Per scollegare il cavo, afferrare la spina e tirare. Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe svilupparsi un incendio.

• Quando si sposta il prodotto, accertarsi che sia stato spento. Quindi, scollegare i cavi dell'alimentazione, dell'antenna e tutti i cavi di collegamento.
  In caso contrario, vi è il rischio di danneggiare il teilevisore o il cavo di alimentazione, con il rischio di incendio o scosse elettriche.

• A causa del peso dell'apparecchio, si raccomanda di spostarlo o rimuoverlo dal suo imballaggio in due persone.
  In caso contrario, si possono subire lesions.

• Contattare il centro servizi una volta l'anno per pulire le parti interne del prodotto. La polvere accumulata può causare danni meccanici.

• Per l'assistenza, rivolgersi a personale qualificato. É necessario rivolgersi all'assistenza se l'apparechio é in qualsiasi modo danneggiato, ad esempio in caso di anni al cavo o alla spina di alimentazione elettrica, liquidi o oggetti caduti accidentallymente all'interno dell'apparechio, esposizione a pioggia o umidità, funzionamento non regolare o cadute.

• Se il prodotto risulta freddo al fatto, si potrebbe verificare un leggero "tremolio" all'accensione. Si tratta di un effetto normale, che non indica un malfunzionamento del prodotto.

• Il pannello è un prodotto ad alta technologia con risoluzione da due a sei milioni di pixel. è possibile vedere sul pannello minuscoli puntini neri e/o altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm. Ciò non indica un malfinzamento e non incide sulle prestazioni e l'affidabilità del prodotto.
  Questo fenomeno si verificaanche in prodotti di terme parti e non d' diritto alla sostituzione del prodotto o a risarcimenti.

• La luminosità e il colore del pannello possono differire a seconda della posizione di visione (sinistra/destra/alto/basso). Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che vedere con le prestazioni del prodotto e non indica malfunzionamento.

• Quando un'immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a schermo o della scena di un videogioco) è visualizzata per un periodo di tempo prolongato, può danneggiare lo schermo producendo un effetto noto come "persistenza delle immagini". La garanzia non copre il prodotto per quello tipo di danno. Evitare di visualizzato un'immagine fissa sullo schermo del teilevisore per un periodo prolongato (2 o più ore per un LCD, 1 ora o più per un teilevisore al plasma). Inoltre, se si guarda a lungo il TV utilizzato il formato 4:3, può prodursi un fenomeno di persistenza delle immagini lungo i bordi del pannello. Questo fenomeno si verificaanche in prodotti di terme parti e non da diritto alla sostituzione del prodotto o a risarcimenti.

- Suoni e rumori prodotti dal tevisore

"Crack": il crack che si avverte quando si guarda o si spelgne il teilevisore è generato alla contrazione termica della plastica causata alla temperatura e dall'umidità. Questo rumore è comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento del prodotto. Il rumore varia a seconda del prodotto. Il suono generato non incide sulle prestazioni e l'affidabilità del prodotto.

Visione di immagini 3D (solo modelli 3D)

AVVISO

Ambiente di visione

• Tempo di visione
• Quando si guardano contentuti 3D,fare una pausa di 5-15 minuti agli ora.La visione prolongata di contentuti 3Dcould causare mal di testa,vertigini, senso di stanchezza o affaticamento degli occhi.

Persone con crisi convulsive da fotosensibilizzazione o malattia cronica

• Alcuni utenti possono essere soggetti a crisi o altri sintomi anomali quando sono esposti a luci lampeggianti o motivi particolari presenti nei contenuti 3D.
• Evitare di guardare video 3D se si avverte nausea, in gravidanza e/o se si soffre di una malattia cronica come l'epilessia, un disturbo cardiaco o della pressione sanguigna, ecc.
• La visione di contentu 3D è sconsigliata se si softe di cecità stereoscopica o anomalia stereoscopica. In questo casi, le immagini sono apparente doppie e la visione può risultare fastidiosa.
• Se si soffre di strabismo, ambliopia (vista debole) o astigmatismo, è possible che si abbia quale difficultà a percepire la profundità e che ci si senta lavoramente affaticati per le immagini doppie. É consigliabile fare delle pause più frequenti rispetto a quella normalmente prescritte a un attività normale.
• Se la vista è diversa tra i due occhi,fare un esame degli occhi prima di guardare contenuti 3D.

Sintomi per i quali la visione di contentuti 3D è sconsigliata o richiede frequenti pause

• Evitare di guardare contenuti 3D se ci si sente stanchi per mancanza di sonno, lavoro eccessivo o per aver bevuto alcolici.

• Se si avverte stanchezza, interrompere l'uso o la visione di contenuti 3D e riposarsi finché i sintomi scompaiano.

• Se i sintomi persistimento, consulhare il medico. I sintomi includono mal di testa, doloreagli occhi, nausea, palpitazioni, vista sfocata, fastidio, sdoppiamento delle immagini, problemi di visione o affaticamento.

ATTENZIONE

Ambiente di visione

• Distanza di visione

• Quando si guardano contenti 3D, mantenere una distance pari almeno al doppio della lunghezza diagonale dello schermo. Se la visione dei contenti 3D non risulta confortevole, allontanarsi ulteriamente dal tevisore.

Età di visione

Bambini

• Per i bambini di essere inferiore a 6 anni, l'uso o la visione di contenuti 3D è proibita.
• I bambini di età inferiore a 10 anni possono manifestare segni di iperattività e sovrccittazione poichè le loro funzioni visive sono più in fase di sviluppo (ad esempio possono provare a toccare lo schermo o a saltarvi dentro). Prestare particolare attenzione ai bambini quando guardano contentuti 3D e non lasciarli soli.
• I bambini hanno una disparità binoculare (che create le immagini 3D) maggiore rispettoagli uomini poiché la distance tra i loro occhi è minore di quella di un adulto. Pertantootti perchépiscono per la stessa immagine 3D una profundità stereoscopica maggiore in confronto a un adulto.

Ragazzi
I ragazzi di età inferiore a 19 anni possono reagire in modo sensibile a causa della stimolazione luminosa dei contentuti 3D. Avvertirli di non guardare contentuti 3D a lungo quando sono stanchi.
- Persone anziane
- Le persone anziane possono percepire meno l'effetto 3D rispetto alle persone giovani. Non sedere più vicino al teilevisore di quanto consigliato.

Precauzioni nell'uso degli occhiali 3D

• Usare solo occhiali 3D LG. In caso contrario, potrebbe non essere possibile vedere i video 3D correttamente.
• Non usare occhiali 3D in sostuzione di occhiali comuni, da sole o protettivi.
  L'uso di occhiali 3D modificati cui po causare affaticamento degli occhi o distorsione delle immagini.
• Non tenere gli occhiali 3D in ambienti con temperature molto bajo o molto alte per evitare che possano deformarsi.
  Gli occhiali 3D sono fragili e si graffiano facilmente. Utilizzare sempre un panno morbido e pulito per detergere e lenti. Non utilizzato oggetti appuntiti sulle lenti degli occhiali 3D per evitare di graffiarle e non utilizzato sostanze chimiche per pulirle.

NOTA

• Il teilevisore raffigurato nell'imagine cui si sono da quello in uso.
• Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello migliorato in quello manuale.
• I menu e le opzioni disponibili sono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzati.
• In futuro possono essere aggiante nuove funzioni al tevisore.
• Il televisore può essere posto in modalità standby per ridurre il consumo energetico. Spegnere il televisore se si prevede di non guardarlo per un periodo prolongato. In tal modo si risparmiera energia elettrica.
• É possible ridurre notevolmente il consumo energetico riducendo il livello di luminosità dell'imagine. In tal modo si riduconoanche i costi complessivi di funzionamento.

PROCEDURA DI INSTALLAZIONE

1 Aprire la confecione e verificare che tutti gli accessori siano inclusi.
2 Collegare il supporto al tevisore.
3 Collegare un dispositivo esterno al tevisore
4 Verificare che la connessione di rete sia disponibile.

É possibile utiliser le funzioni di rete TV solo quando viene stabilita la connessione di rete.

• Se il tevisore viene acceso per la prima volta dopo essere stato spedito alla fabbrica, l'inizializzazione potrebbe richiedere fino a un minuto.

MONTAGGIO E PREPARAZIONE

Disimballaggio

Verificare che nella confezione siano presenti i seguenti elementi. Se manca quale accessorio, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dall'articolo effettivi.

ATTENZIONE

• Per garantire la sicurezza e la durata del prodotto, non utilizzato prodotti pirata.
• I danni o lesioni provocati da prodotti pirata non sono coperti alla garanzia.
• Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa.

NOTA

• Gli elementi forniti con il prodotto potrebbero variate in base al modello.
• Le specifiche del prodotto o il contento del presente manuale possono subire modifiche nella preavviso in caso di aggiornamento delle funzioni del prodotto.
• Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Se il cavo USB o la memory stick USB non sono compatibili con la porta USB del teilevisore, usare un cavo di estensione che supporta l'USB 2.0.

$$ ^ {*} A \leq 1 0 m m $$

$$ ^ {*} \mathrm {B} \cong 1 8 \mathrm {m m} $$

(In base al modello)
Il telecomando non è incluso per tutti i mercati.
(Vedere pag. 26, 27)

La quantità di occhiali 3D varia a seconda del modello o del Paese. (Solo LB65, LB67, LB68, LB69, LB70, LB72, LB73, LB86, LB87**)

Occhiali Dual play

(in base al modello)

Supporto per cavi (in base al modello) (Vedere pag. A-10, A-11)

Serracavi

2EA

(Solo LB63**, LB65**-ZA/ ZK/ZH/ZL, LB67**, LB68**, LB69**, LB73**-ZA) (Vedere pag. A-10, A-11)

Serracavi

2EA

(Solo LB70, LB72, LB73**-ZD/ZE)
(Vedere pag. A-11)

Cavo di alimentazione (in base al modello)

Viti del supporto
2EA, M4 x L20
(Solo 32/39LB65-ZE/ZN)
4EA, M4 x L20
(Solo 32LB65-ZA/ZK)
(Vedere pag. A-3, A-4, A-5)

Viti del supporto
4EA, M4 x L14
(Solo LB63, 39LB65-ZA)
ZK, 42/47/50/55/60/70LB65
LB67, LB68, LB69,
LB70, LB72, LB73)
8EA, M4 x L14
(Solo LB86, LB87)
(Vedere pag. A-3, A-4, A-6,
A-7, A-8, A-9)

Viti del supporto
4EA, M4 x L20
(Solo LB65**-ZE/ZN)
(Vedere pag. A-4, A-5)

Viti del supporto 4EA, M4 x L10 (Solo LB70**, LB7 LB73**-ZD/ZE) (Vedere pag. A-6)

Gommino di protezione 2EA (Solo LB65**-ZE/ZN) (Vedere pag. A-8)

Base del supporto (Solo LB63*-ZA, 32/39/42/47/50/55LB65*-ZA) (Vedere pag. A-3)

Base del supporto (Solo LB63**-ZL, LB65*-ZK) (Vedere pag. A-4)

Corpo del supporto / Base del supporto (Solo LB65**-ZE/ZN) (Vedere pag. A-4, A-5)

Gruppo supporto (Corpo del supporto / Base del supporto)

(Solo 70LB65**-ZA, LB67*, LB68**, LB69**, LB73**-ZA) (Vedere pag. A-3)

Vista anteriore supporto

(Solo LB70**, LB72**, LB73**-ZD/ZE)
(Vedere pag. A-6)

Sostegnodelsupporto

(Solo LB70, LB72, LB73**-ZD/ZE)

(Vedere pag. A-6)

Gruppo supporto

(Solo LB86**, LB87*) (Vedere pag. A-7)

Soundbar

(Vedere pag. A-7, A-8)

Sostegni per Sound Bar

(Vedere pag. A-7, A-9)

Cavo Component generico

(Solo LB86, LB87)

(Vedere pag. A-22)

Cavo Composito generico

(Vedere pag. A-22, A-24)

Cavo Scart generico

Staffa per montaggio a

parete

2EA

(Solo 42LB63, 42LB65)

(Vedere pag. 24)

Acquisto separato

Gli elementi acquistati separatamente possono subire cambiamenti o modifiche alla preavviso ai fini del miglioramento della qualità.

Per acquistare quosti articoli, contattare il proprio rivenditore.

I dispositiivi funzionano solo con alcuni modelli.

AG-F***DP Occhiali Dual play	AG-F*** Occhiali 3D Cinema	AN-MR500 Telcomando Magic Remote
AN-VC5** Telecamera per videochiamate	Dispositivo audio LG	Tag on

Compatibilità	LB63**	LB65**	LB67**, LB68**, LB69**, LB70**, LB72**, LB73**, LB86**	LB87**
AG-F***DP Occhiali Dual play		•	•	•
AG-F*** Occhiali 3D Cinema		•	•	•
AN-MR500 Telcomando Magic Remote	•	•	•	•
AN-VC5** Telecamera per videochiamate	•	•	•
Dispositivo audio LG	•	•	•	•
Tag On	•	•	•	•

Il nome del modello o il design più Change in base all'aggiornamento delle funzioni del prodotto, al produttore e alle politiche.

Componenti e pulsanti

Tipo A: LB63-ZA, LB65-ZA

Tipo B: LB63-ZL, LB65-ZK

Tipo C: LB65**-ZE/ZN

TipD: LB67**, LB68**, LB69**, LB73**-ZA

1 Sensore intelligente - Consente di regolare la qualità dell'immagine in base all'ambiente circostante.

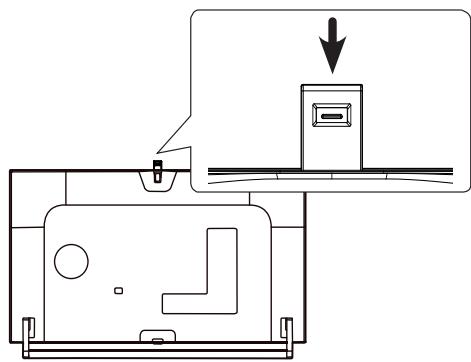

2 Pulsante joystick - Questo pulsante si trovato在整个 schermo del TV.

NOTA

• É possiblo impostare la spia del logo LG o la spia dell'indicatore di alimentazione selezionando Generale nei menu principali. (in base al modello)

Uso del pulsante joystick

É possible attivare le funzioni del TV, premendo o spostando il pulsante joystick versus l'alto, verso il basso, a destra o sinistra.

Funzioni di base

	Accensione	Quando il TV è spento, posizionare il dito sul pulsante joystick, premere una volta, quando rilasciare il pulsante.
	Spegnimento	Quando il TV è accesso, posizionare il dito sul pulsante joystick e tenere premuto per alcuni secondi, quando rilasciare il pulsante.
	Controllo volume	Se si posizzona il dito sopra il pulsante joystick, è possible regolare il livello del volume spostandolo versus sinistra o della.
	Controllo programmi	Se si posizzona il dito sopra il pulsante joystick, è possible scorrere fra i programmi salvati spostandolo versus l'alto o verso il basso.

NOTA

• Se siiene il dito sul pulsante joystick e si preme verso l'altro, il basso, destra o sinistra,fare attenzione a non premere il pulsante joystick. Se si preme prima il pulsante joystick, non è possibile regolare il volume e i programmi salvati.

Regolazione del menu

Quando il Tv è acceso, premere una volta il pulsante joystick.

É possible regolare gli elementi del Menu(Φ, X, Φ) spostando il pulsante joystick verso a destra o a sinistra.

X	O	TV spenta	Consente di spegnere il TV.
	X	Chiudi	Consente di eliminare alla visualizzazione le schermate e di ripristinare la modalità TV.
	O	Ingresso	Consente di modificare la sorgente in ingresso.

Sollevamento e spostamento del TV

Prima di sollevare o spostare il teilevisore, leggere le seguenti includazioni per evitare di graffiti o danneggiare l'apparecchio e per un trasporto sicuro a prescindere dal tipo e dalle dimensioni.

ATTENZIONE

• Evitare di toccare continuamente lo schermo per non rischiare di danneggiarlo.

• Si consiglia di spostare il teilevisore nella scatola o con il materiale di imballaggio originale.

• Prima di sollevare o spostare il teilevisore, scollegare il cavo di alimentazione e tutti i cavi.
• Quando si afferra il teilevisore, lo schermodeve essere rivolto dall'alto lato per evitare)danni.

• Afferrare saldamente la parte superiore ed inferiore della cornice del televisione. Fare attentione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante.

• Per trasportare un teilevisore di granidi dimensioni occorro 2 o 3 persone.
• Durante il trasporto, tenere il teilevisore come migliorato nell'illustrazione di seguito.

• Durante il trasporto, non esporre il teilevisore a oscillazioni o excessive vibrazioni.
• Durante il trasporto, tenere il tevisore diritto, non ruotarlo su un lato o inclinarlo in avanti o verso destra o sinistra.
• Evitare di esercitare una pressione excessiva poiché si potrebbe piegare/incuvare il telaio e, di consensozza, danneggiare lo schermo.
• Durante l'utilizzo del TV, prestare attenzione a non danneggiare il pulsante joystick sporgente.

Montaggio su un ravolo

1 Sollevare ed inclinare il tevisore in posizione verticale su un ravolo.
- Lasciare uno spazio (minimo) di 10 cm alla parete per assicurare una ventilazione adeguata.

2 Collegare il cavo di alimentazione alla presa a muro.

ATTENZIONE

Non posizionare il teilevisore vicino a fonti di calorie, in quanto ciò potrebbe causare un incendio o danni.

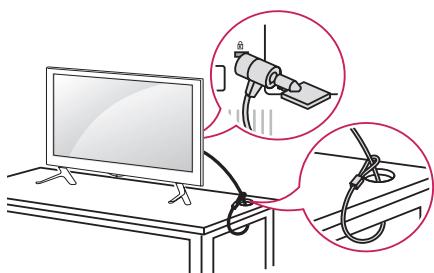

Utilizzo del sistema di sicurezza Kensington

(Funzione non disponibile su tutti i modelli.)

L'immagine molto alla qui può essere diversa dal teilevisore in uso.

Il connettore del sistema di sicurezza Kensington è situato sul retro del televisione. Per ulteriori informazioni sull'installazione e l'utilizzo, consultare il manuale fornito in dotazione con il sistema di sicurezza Kensington o visitare il sito http://www.kensington.com.

Collegare il cavo delsystemadi sicurezza Kensingtontrailetevisoreeduntavolo.

Fissaggio della TV alla parete

(Funzione non disponibile su tutti i modelli.)

1 Inserire e fissare i bulloni a occhiello o le staffe del teilevisore e i bulloni sul retro del teilevisore. Se vi sono bulloni inserti nella posizione dei bulloni a occhiello, rimuoverli.
2 Montare le staffe con le viti sulla parete. Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del teilevisore.
3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta. Assicurarsi di mantenere la corda orizzontale con la superficie piatta.

ATTENZIONE

Impedire ai bambini di arrampicarsi o aggravarsi al tevisore.

NOTA

Utilizzare un piano o un mobile sufficientemente grande e robusti da sostenere correttamente il tevisore.
- Staffe, bulloni e corde non sono forniti. É possible acquistare gli accessori optionali presso il rivenditore locale di fiducia.

Montaggio a parete

Montare attentamente la staffa per il montaggio a parete opzionale sul retro del tevisore e fissare la staffa su una parete solida perpendicular al pavimento. Per fissare il tevisore su altri materiali da costruzione, contattare il personale qualificato.

LG consiglia di far eseguire il montaggio a parete da un installmenter qualificato esperto.

Si consiglia di utilizzato la staffa per il montaggio a parete di LG.

Se la staffa per montaggio a parete di LG non viene utilizzata, servirsi di una staffa per montaggio a parete che consenta una corretta installmente del dispositivo alla parete, lasciando lo spazio adeguato per il collegamento a dispositivi esterni.

Accertarsi di utilizzare viti e staffe per il montaggio a parete conformiagli standard VESA. Le dimensioni standard per i kit di montaggio a parete sono descritti nella seguente tabella.

Acquisto separato (Staffa per montaggio a parete)

Modello	32/39LB65**	42/47/55LB63**
		42/47/50/55LB65**
		49/55LB86**
		49/55LB87**
VESA (A x B)	200 x 200	400 x 400
Vite standard	M6	M6
Numero di viti	4	4
Staffa per montaggio a parete	LSW240B	LSW440B
	MSW240	MSW240
Modello	60LB65**	70LB65**
	42/47/50/55LB67**
	42/47/55/60/65LB68**
	42/47/55LB69**
	42/47/55LB70**
	42/47/55/60/65LB72**
	42/47/55/60/65LB73**
	60LB86**
	60LB87**
VESA (A x B)	400 x 400	600 x 400
Vite standard	M6	M8
Numero di viti	4	4
Staffa per montaggio a parete	LSW440B	LSW640B

Staffa per montaggio a parete
MSW240	LSW240B	LSW440B	LSW640B

ATTENZIONE

• Scollegare l'alimentazione prima di spostare o installare il teilevisore. In caso contrario, si rischiano scosse elettriche.
• Se si installa il TV al soffitto o su una a parete inclinata, potrebbe cadere e causare gravi lesions.

Utilizzato un supporto per montaggio a parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato.

Non serrareccessivamente letviterevitare dannialtevisorerendere nulla lagaranzia.
Utilizzare le viti e i supporti a parete conformi agli standard VESA. Gli eventuali danni o lesions causati dall'uso errato o dall'utilizzato di un accessorioso non compatibile non sono coperti alla garanzia.

NOTA

Utilizzare le viti elencate nelle specifiche delle viti conformiagli standard VESA.
- Il kit per il montaggio a parrete include un manuale di installatione e i componenti necessari.
- La staffa per montaggio a parete è un accessorio opzionale. è possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.
- La lunghezza delle viti più variate in base alla staffa di montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata.
- Per ulteriori informazioni, consultare il manuale fornito con la staffa di montaggio a parete.
- Se si collega al TV una staffa per montaggio a parete, inseire i distanziali per il montaggio a parete nei fori per montaggio a parete del TV per regolare l'angolazione verticale. (Solo 42LB63, 42LB65)

Staffa per montaggio a parele

Utilizzo della videocamera integrata

(Solo LB87**)

É possible effettuare una videochiamata con Skype o utilizzare la funzione di rilevamento del movimento'utilizzando la videocamera integrata del teilevisore. Questo TV non supporta l'uso di una telecamera esterna.

NOTA

• Prima di utilizzare la telecamera integrata, è importante ricordare che l'utente è legalmente responsablee dell'uso, corretto e non, della telecamera conformamente alle legislazioni nazionali in materia, inclusa la legislazione di natura penale.
• Le legislazioni in materia includono la legge sulla tutela dei dati personali che regola il trattamento e il trasferimento delle informazioni personali e la legge che regola il controllotramite telecamera dei luoghi di lavoro e di altri luoghi.
• Quando si utilizza la telecamera integrata, evitare situazioni potenzialmente censurabili, illegali o immorali. In aree diverse da luoghi pubblici o in occasioni diverse da eventi pubblici, potrebbe essere necessario chiedere il permesso di fotografare. Si consiglia di evitare le seguenti situazioni :

(1) Non'utilizzare la telecamera in aree in cui ne è generalmente proibito l'uso quali bagni pubblici, spogliatoi, camerini e zone di sicurezza.
(2) Non utilizzato la telecamera quando l'uso costituisce una violazione della privacy.
(3) Non utilizzato la fotocamera quando l'uso costituisce una violazione delle regolamentiazioni e delle leggi pertinenti.

Preparazione della videocamera integrata

1 Abbassare la videocamera integrata quando non viene utilizzata.

NOTA

• Rimuovere la pellicola di protezione prima di utilizzare la videocamera integrata.

2 É possible regolare l'angolazione della videocamera utilizzando la leva di regolazione dell'angolazione sul retro della videocamera integrata.

3 Abbassare la videocamera integrata quando non viene utilizzata.

Nome delle parti della videocamera integrata

Verifica dell'intervallo di ripresa della videocamera

1 Premere il pulsante (Casa) sul telecomando per visualizzare il menu Casa.
2 Selezionare Videocamera, quindi premere il pulsante Rotella (OK).

NOTA

• La distance ottimale alla videocamera per l'uso della funzione di rilevamento del movimento è compresa tra 1,5 e 4,5 m.

TELECOMANDO

Le descrizioni nel presente manuale si basano sui pulsanti del telecomando.

Leggere attentamente il presente manuale e utilizzare correttamente il teilevisore.

Per sostituire le batterie, après il coperchio del vano batterie, insere le batterie (AAA da 1,5 V) rispettoando le polarità e come indicato dall'etichetta all'interno del vano e chiudere il coperchio.

Per rimuovere le batterie, eseguire la procedura di installatione all'inverso.

ATTENZIONE

• Non utilizzato batterie vecchie e nuove contemporaneamente;cision potrebbe causare danni al telecomando.
• Il telecomando non è incluso per tutti i mercati.

Accertarsi di puntare il telecomando verso il sensore sul tevisore.

(In base al modello)

(In base al modello)

FUNZIONI DEL TELCOMANDO MAGIC REMOTE

Articolo non incluso in tutti i modelli.

Quando viene visualizzato il messaggio "Batteria telcomando Magic Remote quasi scarica. Sostituire batteria.", sostituire la batteria.

Per sostituire le batterie, après il coperchio del vano batterie, sostituire le batterie (AA da 1,5 V) facendo corrispondere le estremita e ai simboli presenti all'interno del vano e chiudere il coperchio. Accertarsi di indirizzare il telecomando verso il relativo sensore sul teilevisore.

Per rimuovere le batterie, eseguire le operazioni di installmente in senso inverno.

• Non utilizzato batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando.

Consente di tornare al livello precedente.

(Casa)

Consente di accedere al menu Casa.

（USCITA da LIVE）

Consente il passaggio tra trasmissione (antenna) e i diversi ingressui.

Voice recognition)

(in base al modello)

APV

Consente di scorrere i programmi salvati o i canali.

123/INPUT

Consente di visualizzare il telecomando schermo.

• Consente di accedere al menu del telecomando universale. (in base al modello)
• Premere e mantenere premuto il tasto [1] [2] [3] / INPUT per visualizzare sullo scherno il menù degli ingressi per selezione are le periferiche esterne collegate al TV.

3D

Vieneutilizzato per la visione di video 3D. (in base al modello)

MUTO)

Consente di disattivare tutti i suoni.

• Tenendo premuto il pulsante viene attivata la funzione di descrizione audio. (in base al modello)

Riconoscimento vocale (in base al modello)

Perutilizzare la funzione di riconoscimento vocale e necessaria una connessioni de rete.

1. Premere il pulsante per il riconoscimento vocale.
2. Pronunciare il contentuto che si desidera quando viene visualizzata la finestra relative alla voce nella parte sinistra dello schermo del TV.
   Il riconoscimento vocale potrebbe non riuscire se la coma proppo rapidamente o troppo lentamente.
   Utilizzare il Telekomando magico a una distanza non superiore a 10 cm dal voltto.
3. La velocità di riconoscimento più variate in base alleATTERISTiche dell'utente (voce, pronunciation, intonatione e velocità) e all'ambiente (rumore e volume del TV).

Registrazione del telcomando Magic Remote

Registrazione del Telecomando magico

PerutilizzareilTelecomando magico,associarloalTV.

1 Inserire le batterie nel Telecomando magico e accendere il TV.
2 Puntare il Telecomando magico in direzione del TV e premere il tasto Rotella (OK) del telecomando.

Se la registrazione del Telecomando magico con il TV non riesce, riprovare dopo aver spento e riaccesso il TV.

Annullamento della registrazione del telecomando magico

(Indi-etro)

Premere contemporaneamente per cinque secondi tasti (Indietro) e (Casa) del annullare l'associazione del Telecomando magico al TV.

(Casa)

Tenendo premuto il pulsante [5] (USCITA da LIVE) è possible annullare la registrazione del Telecomando magico e ripeterla contemporaneamente.

Comeutilizzareil telcomando MagicRemote

• Scuotere leggermente il Telecomando magico a destra e a sinistra o premiere i pulsanti (Casa), [123]/INPUT, 3D per visualizzare il punatore sullo schermo.

Il punctatore viene visualizzato quando si ruota il pulsante Wheel. (in base al modello)
- Il puntatore scompare dello schermo se non viene utilizzato per un determinato periodo di tempo o se il Telecomando magicoiene appoggiato su una superficie pianà.
- Se il puntatore non si muove come desiderato, scuotere il Telecomando magico a sinistra e a destra. Il puntatore si sposterà al centro dello schermo.
- A causa delle funzioni aggintive, le batterie del Telekomando magico si consumano più velocamente rispetto a quella di un telekomando tradizione.

Precauzioni nell'uso del telcomando Magic Remote

Utilizzare il telecomando entro il raggio specificato (10 metri). Si potrebbero riscomtrare errorsi di comunità ne I caso in cui il disposito venga utilizzato al di fuori dell'area di copertura oppure nel caso in cui siano presenti ostacoli all'interno dell'area stessa.
- Si potrebbero riscontrare errorsi di comunicazione a seconda degli accessori utilizzati. Dispositivi quali forn i microonde e reti LAN wireless funzionano nella stessa banda di frequenza (2,4 GHz) del Telecomando magico. Ciò potrebbe provocare errorsi di comunicazione.
- Il Telecomando magico potrebbe non funzionare correttamente se è presente un router wireless (AP) nel raggio di 1 metro dal TV. Il router wireless delve essere posizionato a più di 1 m di distanza dal TV.
Non disassemblare le batterie o esporle a calore.
Non far cadere le batterie. Evitare che le batterie siano esposte a urti eccessivi.
- Se le batterie vengono inserte in modo errato potrebbero verificarsi esplosioni.

UTILIZZO DELLA GUIDA UTENTE

La guida utente consente di accedere più fácilmente a informazioni dettagliate sul teilevisore.

1 Premere il pulsante (Casa) sul telecomando per visualizzare il menu Casa.
2 Selezionare Manuale utente e premere Rotella (OK).

NOTA

• Épossible accedere alla guida utenteanche premendo il tasto (Manualeutente)sul telecomando. (In base almodello)

MANUTENZIONE

Pulizia del teilevisore

Pulire regolarmente il teilevisore per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo.

ATTENZIONE

Innanzitutto, accertarsi di spegnere e discollegare il cavo di alimentazione e tutti gli altri cavi.
- Quando il tevisore viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cav o alimentazione nella presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni elettriche.

Schemo, cornice, telaio e supporto

• Per rimuovere la polvere o lo sporco leggero, pulire la superficie con un panno morbido, asciutto e pulito.
• Per rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediamente un panno asciutto.

ATTENZIONE

• Evitare di toccare continuamente lo schermo per non danneggiarlo.
• Non premere, strofinare o colpire la superficie dello schermo con le unghie o con oggetti affiliati per non graffiarlo e provocare distorsioni delle immagini.
  Nonutilizzareagentichimiciperché potrebbero danneggiareil prodotto.
• Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel tevisore, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti.

Cavo di alimentazione

Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.

RISOLUZIONE DEI PROBLEMI

Problema	Soluizione
Impossibile controllare la TV con il telecomando.	• Controllare il sensore del telecomando sul prodotto e riprovare. • Verificare la presenza di eventuali ostacoli tra il teilevisore e il telecomando. • Controllare che le batterie siano corriche e correttamente insertire (⊕ su⊕, ⊙ su ⊙).
Non viene visualizzata alguna immagine e non è prodotto alcun suono.	• Controllare che la TV sia accesa. • Verificare che il cavo di alimentazione sia collegato ad una presa a muro. • Verificare se esiste un problema nella presa a muro collegado altri prodotti.
La TV si spegne improvvisamente.	• Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione potrebbe essere stata interrotta. • Verificare se la funzione Standby automatico(In base al modello)/Timer Spegnimento/Spegnimento timer è attiva nelle impostazioni Timer. • In mancanza del segnale, il teilevisore si spegne automaticamente dopo 15 minuti di inattività.
Durante il collegamento al PC (HDMI/DVI), viene visualizzato il messaggio "Nessun segnale" o "Formato non valido".	• Spagnere/accendere la TV utilizzato il telecomando. • Ricollegare il cavo HDMI. • Riavviare il PC con la TV accesa.

SPECIFICHE TECNICHE

Wireless module(LGSBW41) Specifications
LAN wireless		Bluetooth
Standard	IEEE 802.11a/b/g/n	Standard	Bluetooth Versione 3.0
Gamma di fre-quenza	Da 2400 a 2483.5 MHzDa 5150 a 5250 MHzDa 5725 a 5850 MHz (Fuori dall'UE)	Gamma di fre-quenza	2400 ~ 2483.5 MHz
Potenza in uscita (Max.)	802.11a: 13 dBm802.11b: 15 dBm802.11g: 14 dBm802.11n - 2.4 GHz: 16 dBm802.11n - 5 GHz: 16 dBm	Potenza in uscita (Max.)	10 dBm o inferiore
· Poiché il canale della banda utilizzato dal paese potrebbe essere diverso, l'utente non può modificare o regolare la frequenza operativa; il prodotto viene impostato in base alla tabella di frequenza regionale.· Questo dispositivo deve essere installato e utilizzato a una distance minima di 20 cm dal corso. Inoltre, QUESTA frasse è concepita come dichiarazione generale per considerazioni sull'ambiente di utilizzo.

Le specifiche del prodotto precedentamente indicate possono subire modifiche alla preavviso in seguito all'aggiornamento delle funzioni del prodotto.

MODELLI		42LB63**
		42LB630V-ZA	42LB631V-ZL
Dimensioni(L x A x P)	Con supporto (mm)	960 x 610 x 218	960 x 612 x 193
	Senza supporto (mm)	960 x 567 x 54,5	960 x 567 x 54,5
Peso	Con supporto (kg)	9,9	9,9
	Senza supporto (kg)	9,6	9,6
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		100 W	100 W
MODELLI		47LB63**
		47LB630V-ZA	47LB631V-ZL
Dimensioni(L x A x P)	Con supporto (mm)	1072 x 677 x 247	1072 x 675 x 230
	Senza supporto (mm)	1072 x 629 x 54,5	1072 x 629 x 54,5
Peso	Con supporto (kg)	13,4	13,3
	Senza supporto (kg)	13,0	13,0
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		110 W	110 W
MODELLI		55LB63**
		55LB630V-ZA	55LB631V-ZL
Dimensioni(L x A x P)	Con supporto (mm)	1241 x 772 x 247	1241 x 769 x 230
	Senza supporto (mm)	1241 x 725 x 55,5	1241 x 725 x 55,5
Peso	Con supporto (kg)	18,7	18,6
	Senza supporto (kg)	18,3	18,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		130 W	130 W

MODELLI		32LB65**
		32LB650V-ZA32LB651V-ZA32LB652V-ZA	32LB653V-ZK	32LB650V-ZE32LB650V-ZN
Dimensioni(L x A x P)	Con supporto (mm)	731 x 484 x 207	731 x 475 x 185	731 x 474 x 233
	Senza supporto (mm)	731 x 437 x 54,5	731 x 437 x 54,5	731 x 437 x 54,5
Peso	Con supporto (kg)	6,5	6,5	8,4
	Senza supporto (kg)	6,3	6,3	6,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		65 W	65 W	65 W
MODELLI		39LB65**
		39LB650V-ZA39LB651V-ZA39LB652V-ZA	39LB653V-ZK	39LB650V-ZE39LB650V-ZN
Dimensioni(L x A x P)	Con supporto (mm)	884 x 569 x 218	884 x 570 x 193	884 x 564 x 238
	Senza supporto (mm)	884 x 524 x 54,5	884 x 524 x 54,5	884 x 524 x 54,5
Peso	Con supporto (kg)	8,6	8,6	10,8
	Senza supporto (kg)	8,3	8,3	8,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		90 W	90 W	90 W
MODELLI		42LB65**
		42LB650V-ZA42LB651V-ZA42LB652V-ZA	42LB653V-ZK	42LB650V-ZE42LB650V-ZN
Dimensioni(L x A x P)	Con supporto (mm)	960 x 610 x 218	960 x 612 x 193	960 x 606 x 238
	Senza supporto (mm)	960 x 567 x 54,5	960 x 567 x 54,5	960 x 567 x 54,5
Peso	Con supporto (kg)	9,9	9,9	12,1
	Senza supporto (kg)	9,6	9,6	9,6
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		100 W	100 W	100 W
MODELLI		47LB65**
		47LB650V-ZA47LB651V-ZA47LB652V-ZA	47LB653V-ZK	47LB650V-ZE47LB650V-ZN
Dimensioni(L x A x P)	Con supporto (mm)	1072 x 677 x 247	1072 x 675 x 230	1072 x 669 x 267
	Senza supporto (mm)	1072 x 629 x 54,5	1072 x 629 x 54,5	1072 x 629 x 54,5
Peso	Con supporto (kg)	13,4	13,3	16,2
	Senza supporto (kg)	13,0	13,0	13,0
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		110 W	110 W	110 W
MODELLI		50LB65**
		50LB650V-ZA50LB651V-ZA50LB652V-ZA	50LB653V-ZK	50LB650V-ZE50LB650V-ZN
Dimensioni(L x A x P)	Con supporto (mm)	1127 x 710 x 247	1127 x 706 x 230	1127 x 699 x 267
	Senza supporto (mm)	1127 x 660 x 54,5	1127 x 660 x 54,5	1127 x 660 x 54,5
Peso	Con supporto (kg)	14,7	14,6	17,5
	Senza supporto (kg)	14,3	14,3	14,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		120 W	120 W	120 W
MODELLI		55LB65**
		55LB650V-ZA55LB651V-ZA55LB652V-ZA	55LB653V-ZK	55LB650V-ZE55LB650V-ZN
Dimensioni(L x A x P)	Con supporto (mm)	1241 x 772 x 247	1241 x 769 x 230	1241 x 765 x 293
	Senza supporto (mm)	1241 x 725 x 55,5	1241 x 725 x 55,5	1241 x 725 x 55,5
Peso	Con supporto (kg)	18,7	18,6	22,8
	Senza supporto (kg)	18,3	18,3	18,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		130 W	130 W	130 W
MODELLI		60LB65**	70LB65**
		60LB650V-ZN	70LB650V-ZA70LB650V-ZB
Dimensioni(L x A x P)	Con supporto (mm)	1351 x 828 x 293	1574 x 970 x 314
	Senza supporto (mm)	1351 x 788 x 57,5	1574 x 919 x 60,2
Peso	Con supporto (kg)	26,3	31,6
	Senza supporto (kg)	21,8	30,1
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		130 W	260 W
MODELLI		42LB67**	47LB67**	50LB67**
		42LB670V-ZA	47LB670V-ZA	50LB670V-ZA
		42LB671V-ZB	47LB671V-ZB	50LB671V-ZB
		42LB671V-ZF	47LB671V-ZF	50LB671V-ZF
		42LB673V-ZB	47LB673V-ZB	50LB673V-ZB
		42LB675V-ZA	47LB675V-ZA	50LB675V-ZA
		42LB677V-ZC	47LB677V-ZC	50LB677V-ZC
		42LB679V-ZF	47LB679V-ZF	50LB679V-ZF
Dimensioni(L x A x P)	Con supporto (mm)	948,2 x 606,9 x 210,9	1059,9 x 671,9 x 247,5	1116,1 x 704,9 x 247,5
	Senza supporto (mm)	948,2 x 558,2 x 55,1	1059,9 x 621 x 55,1	1116,1 x 652,9 x 55,1
Peso	Con supporto (kg)	10,4	13,2	14,6
	Senza supporto (kg)	10,0	12,7	14,1
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		95 W	100 W	110 W
MODELLI		55LB67**	42LB68**	47LB68**
		55LB670V-ZA
		55LB671V-ZB
		55LB671V-ZF
		55LB673V-ZB
		55LB675V-ZA
		55LB677V-ZC
		55LB679V-ZF
Dimensioni(L x A x P)	Con supporto (mm)	1229,8 x 767,5 x 247,5	949 x 608 x 211	1061 x 670 x 247
	Senza supporto (mm)	1229,8 x 716,6 x 55,1	949 x 560 x 55,1	1061 x 623 x 55,1
Peso	Con supporto (kg)	18,5	10,4	13,3
	Senza supporto (kg)	18	10	12,8
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		130 W	95 W	100 W
MODELLI		55LB68**	60LB68**	65LB68**
		55LB680V-ZA
		55LB680V-ZD	60LB680V-ZA	65LB680V-ZA
			60LB680V-ZD	65LB680V-ZD
Dimensioni(L x A x P)	Con supporto (mm)	1231 x 769 x 247	1338,4 x 834,7 x 288,9	1449,5 x 883,7 x 313,9
	Senza supporto (mm)	1231 x 718 x 55,1	1338,4 x 778,8 x 58,1	1449,5 x 840,8 x 58,1
Peso	Con supporto (kg)	19	22,2	27,9
	Senza supporto (kg)	18,5	21,3	26,5
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		130 W	140 W	160 W
MODELLI		42LB69**	47LB69**	55LB69**
		42LB690V-ZA42LB690V-ZC	47LB690V-ZA47LB690V-ZC	55LB690V-ZA55LB690V-ZC
Dimensioni(L x A x P)	Con supporto (mm)	949 x 608 x 211	1061 x 670 x 247	1231 x 769 x 247
	Senza supporto (mm)	949 x 560 x 55,1	1061 x 623 x 55,1	1231 x 718 x 55,1
Peso	Con supporto (kg)	10,4	13,3	19
	Senza supporto (kg)	10	12,8	18,5
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		95 W	100 W	130 W
MODELLI		42LB70**	47LB70**	55LB70**
		42LB700V-ZG	47LB700V-ZG	55LB700V-ZG
Dimensioni(L x A x P)	Con supporto (mm)	948,2 x 608 x 213	1059,9 x 666 x 227	1229,8 x 761 x 244
	Senza supporto (mm)	948,2 x 558,2 x 55,1	1059,9 x 621 x 55,1	1229,8 x 716,6 x 55,1
Peso	Con supporto (kg)	10,8	13,6	19,1
	Senza supporto (kg)	10	12,7	18
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		95 W	100 W	130 W
MODELLl		42LB72**
		42LB720V-ZA42LB720V-ZB	42LB720V-ZG
Dimensioni(L x A x P)	Con supporto (mm)	949 x 608 x 211	949 x 608 x 213
	Senza supporto (mm)	949 x 560 x 55,1	949 x 560 x 55,1
Peso	Con supporto (kg)	10,4	10,7
	Senza supporto (kg)	10	10
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		95 W	95 W
MODELLI		47LB72**
		47LB720V-ZA47LB720V-ZB	47LB720V-ZG
Dimensioni(L x A x P)	Con supporto (mm)	1061 x 670 x 247	1061 x 666 x 227
	Senza supporto (mm)	1061 x 623 x 55,1	1061 x 623 x 55,1
Peso	Con supporto (kg)	13,3	13,7
	Senza supporto (kg)	12,8	12,8
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		100 W	100 W

MODELLI		55LB72**
		55LB720V-ZA55LB720V-ZB	55LB720V-ZG
Dimensioni(L x A x P)	Con supporto (mm)	1231 x 769 x 247	1231 x 766 x 237
	Senza supporto (mm)	1231 x 718 x 55,1	1231 x 718 x 55,1
Peso	Con supporto (kg)	19	19,6
	Senza supporto (kg)	18,5	18,5
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		130 W	130 W
MODELLI		60LB72**
		60LB720V-ZA60LB720V-ZB	60LB720V-ZG
Dimensioni(L x A x P)	Con supporto (mm)	1338,4 x 834,7 x 288,9	1338,4 x 826,2 x 268,4
	Senza supporto (mm)	1338,4 x 778,8 x 58,1	1338,4 x 778,8 x 58,1
Peso	Con supporto (kg)	22,2	22,6
	Senza supporto (kg)	21,3	21,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		140 W	140 W
MODELLI		65LB72**
		65LB720V-ZA65LB720V-ZB	65LB720V-ZG
Dimensioni(L x A x P)	Con supporto (mm)	1449,5 x 883,7 x 313,9	1449,5 x 894,4 x 293,1
	Senza supporto (mm)	1449,5 x 840,8 x 58,1	1449,5 x 840,8 x 58,1
Peso	Con supporto (kg)	27,9	27,9
	Senza supporto (kg)	26,5	26,5
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		160 W	160 W
MODELLI		42LB73**
		42LB730V-ZA	42LB730V-ZD 42LB730V-ZE 42LB731V-ZE
Dimensioni (L x A x P)	Con supporto (mm)	949 x 608 x 211	949 x 608 x 213
	Senza supporto (mm)	949 x 560 x 55,1	949 x 560 x 55,1
Peso	Con supporto (kg)	10,4	10,7
	Senza supporto (kg)	10	10
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		95 W	95 W
MODELLI		47LB73**
		47LB730V-ZA	47LB730V-ZD 47LB730V-ZE 47LB731V-ZE
Dimensioni (L x A x P)	Con supporto (mm)	1061 x 670 x 247	1061 x 666 x 227
	Senza supporto (mm)	1061 x 623 x 55,1	1061 x 623 x 55,1
Peso	Con supporto (kg)	13,3	13,7
	Senza supporto (kg)	12,8	12,8
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		100 W	100 W
MODELLI		55LB73**
		55LB730V-ZA	55LB730V-ZD 55LB730V-ZE 55LB731V-ZE
Dimensioni (L x A x P)	Con supporto (mm)	1231 x 769 x 247	1231 x 766 x 237
	Senza supporto (mm)	1231 x 718 x 55,1	1231 x 718 x 55,1
Peso	Con supporto (kg)	19	19,6
	Senza supporto (kg)	18,5	18,5
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		130 W	130 W
MODELLI		60LB73**
		60LB730V-ZA	60LB730V-ZD 60LB730V-ZE 60LB731V-ZE
Dimensioni (L x A x P)	Con supporto (mm)	1338,4 x 834,7 x 288,9	1338,4 x 826,2 x 268,4
	Senza supporto (mm)	1338,4 x 778,8 x 58,1	1338,4 x 778,8 x 58,1
Peso	Con supporto (kg)	22,2	22,6
	Senza supporto (kg)	21,3	21,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		140 W	140 W

MODELLI		65LB73**
		65LB730V-ZA	65LB730V-ZD65LB730V-ZE65LB731V-ZE
Dimensioni(L x A x P)	Con supporto (mm)	1449,5 x 883,7 x 313,9	1449,5 x 894,4 x 293,1
	Senza supporto (mm)	1449,5 x 840,8 x 58,1	1449,5 x 840,8 x 58,1
Peso	Con supporto (kg)	27,9	27,9
	Senza supporto (kg)	26,5	26,5
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		160 W	160 W
MODELLI		49LB86**	55LB86**
		49LB860V-ZA49LB860V-ZB	55LB860V-ZA55LB860V-ZB
Dimensioni(L x A x P)	Con supporto (mm)	1091 x 690 x 229	1227 x 769 x 229
	Senza supporto (mm)	1091 x 632 x 34,7	1227 x 709 x 34,7
	Con piedini da parete (mm)	1091 x 688 x 34,7	1227 x 765 x 34,7
Peso	Con supporto (kg)	17,4	22,6
	Senza supporto (kg)	16,7	21,9
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		120 W	130 W
MODELLI		49LB87**	55LB87**
		49LB870V-ZA	55LB870V-ZA
Dimensioni(L x A x P)	Con supporto (mm)	1091 x 690 x 229	1227 x 769 x 229
	Senza supporto (mm)	1091 x 632 x 34,7	1227 x 709 x 34,7
	Con piedini daparete (mm)	1091 x 688 x 34,7	1227 x 765 x 34,7
Peso	Con supporto (kg)	17,4	22,6
	Senza supporto (kg)	16,7	21,9
Requisiti di alimentazione		AC 100-240V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		120 W	130 W

Dimensione modulo Cl (L x A x P)		100,0 mm x 55,0 mm x 5,0 mm
Condizioni ambientali	Temperatura di funzion-amento	Da 0 °C a 40 °C
	Uridità di funzion-amento	Inferiore all'80 %
	Temperatura di stoc-caggio	Da -20 °C a 60 °C
	Uridità di stoccaggio	Inferiore all'85 %

	TV digitale	TV analogica
Sistema tevisivo	DVB-T/T2 DVB-C DVB-S/S2	PAL/SECAM B/G/I/D/K SECAM L/L'
Copertura programma	VHF, UHF C-Band, Ku-Band	VHF: E2 a E12, UHF: E21 a E69, CATV: S1 a S20, HYPER: S21 a S47
Numero massimo di programmi memorizzabili	DVB-S/S2: 6,000 DVB-T/T2/C e TV analogica: 1,500
Impedenza antenna esterna	75 Ω

Dichiarazione di conformità

La società LG Electronics Italia S.p.A. dichiara che il teilevisore a colori LG

32LB650V-ZA / 32LB650V-ZE / 32LB650V-ZN / 32LB651V-ZA / 32LB652V-ZA / 32LB653V-ZK / 42LB630V-ZA / 42LB631V-ZL / 42LB650V-ZA / 42LB650V-ZE / 42LB650V-ZN / 42LB651V-ZA / 42LB652V-ZA / 42LB653V-ZK / 42LB670V-ZA / 42LB671V-ZB / 42LB671V-ZF / 42LB673V-ZB / 42LB675V-ZA / 42LB677V-ZC / 42LB679V-ZF / 42LB680V-ZA / 42LB680V-ZD / 42LB690V-ZA / 42LB690V-ZC / 42LB700V-ZG / 42LB720V-ZA / 42LB720V-ZG / 42LB720V-ZZ / 42LB720V-ZZ / 42LB730V-ZA / 42LB730V-ZD / 42LB730V-ZE / 42LB731V-ZE / 42LB630V-ZA / 47LB631V-ZL / 47LB650V-ZA / 47LB650V-ZE / 47LB650V-ZN / 47LB651V-ZA / 47LB652V-ZA / 47LB653V-ZF / 47LB673V-ZB / 47LB673V-ZB / 47LB675V-ZA / 47LB677V-ZC / 47LB679V-ZF / 47LB680V-ZF / 47LB680V-ZD / 47LB690V-ZA / 47LB690V-ZC / 47LB700V-ZG / 47LB720V-ZA / 47LB720V-ZB / 47LB720V-ZZ / 47LB730V-ZD / 47LB630V-ZE / 47LB631V-ZK / 47LB650V-ZA / 50LB650V-ZE / 50LB650V-ZN / 50LB651V-ZA / 50LB652V-ZA / 50LB653V-ZK / 50LB670V-ZA / 50LB671V-ZB / 50LB671V-ZF / 50LB673V-ZB / 50LB675V-ZA / 50LB677V-ZC / 50LB679V-ZF / 55LB630V-ZA / 55LB631V-ZL / 55LB650V-ZA / 55LB650V-ZE / 55LB650V-ZN / 55LB651V-ZA / 55LB633V-ZK / 55LB670V-ZA / 55LB671V-ZB / 55LB671V-ZF / 55LB673V-ZB / 55LB675V-ZA / 55LB679V-ZF / 55LB680V-ZA / 55LB680V-ZD / 55LB690V-ZA / 55LB690V-ZC / 55LB700V-ZG / 55LB720V-ZA / 55LB720V-ZB / 55LB730V-ZD / 55LB731V-ZZ / 55LB880V-ZE / 55LB831V-ZE / 55LB880V-ZA / 55LB880V-ZB / 55LB880V-ZD / 55LB880V-ZZ / 55LB880V-ZD / 55BL680V-ZD / 55BL680V-ZZ /

è fabricato in conformità alle prescrizioni del D.M. n°548 del 28/08/95, pubblicato sulla G.U.
n°301 del 28/12/95 ed in particolare è conforme a quanto indicate nell'art. 2, comma 1 dello stesso decreto.
Questo appearechio è fabricato nella C.E.E nel rispetto delle disposizioni di cui al D.M. 26/03/92 ed in particolare è conforme alle prescrizioni del Art. 1 dello stesso decreto ministeriale.

DIAGRAMMI A BLOCCHI

(Solo LB63, LB65, LB67, LB68, LB69, LB70, LB72, LB73)

LB86**, LB87**)

ONVITI

MANUAL DE USUARIO

TV LED*

(Consulte la pagina A-8)

(Consulte la pagina A-38)

Cable de componentes

(Consulte la pagina A-22)

Cable compuesto

(Zie pag. A-22, A-24)
