MANUALE UTENTE 47LB5820 LG

Collegare il teilevisore all'antenna centralizzata con un cavo RF (75 Ω).

NOTA

Utilizzato unosdoppiatore del segnale per usare più di 2 teilevisori.
- Se la qualità dell'imagine è scarsa, installare correttamente un amplificatore del segnale per migliorarla.
- Se la qualità dell'imagine è scarsa con un'antenna collegata, provare a riallineare l'antenna nella direzione corretta.
- Il cavo e il convertitore dell'antenna non sono in dotazione.
Audio DTV supportato: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Espanol

Collegare la TV a un'antenna satellitaire e a una presa satellitaire con un cavo RF satellitaire (75 Ω).

Espanol

• Assicurarsi di collegare la TV all'adattatore di alimentazione CC prima di collegare la presa di corrente della TV alla presa a muro.

Espanol

Consente la trasmissione dei segnali audio e video da un dispositivo esterno al teilevisore. Collegare il dispositivo esterno e il teilevisore con il cavo Euro Scart come migliorato nell'illustrazione di seguito.

Tipodi uscita Modalità di ingresso corrente	AV1 (Uscita TV1)
TV digitale	TV digitale
TV analogica, AV	TV analogica
Component
HDMI

1 Uscita TV: uscite segnali TV analogica o TV digitale.

NOTA

• I cavi Euro Scart devono essere schermati.

Espanol

Collegare il TV ai dispositivi esterni. Per una migliorare qualità audio e delle immagini, collegare il dispositivo esterno e il TV utilizzando il cavo HDMI come indicate di seguito. Alcuni cavi separati non sono forniti con il prodotto.

Espanol

Collegare diversi dispositivi esterni al tevisore e modificare la modalità di ingresso per selezioneure un dispositivo esterno. Per ulteriori informazioni sul collegamento di un dispositivo esterno, consultare il manuale fornito in dotazione con ciascun dispositivo.

É possible collegare i seguenti dispositivi esterni: ricevitori HD, lettori DVD, VCR, sistemi audio, periferiche di archivazione USB, PC, console per videogiocchi e altri dispositivi esterni.

NOTA

• Il collegamento del dispositivo esterno può variare in base al modello.
• Collegare i dispositivi esterni al teilevisore a prescindere dall'ordine della porta del teilevisore.
• Se si registra un programma TV su un registratore DVD o VCR, accertarsi di collegare il cavo di ingresso del segnale al teilevisore attraverso un registratore DVD o VCR. Per ulteri informazioni sulla registrazione, consultare il manuale fornito in dotazione con il dispositivo collegato.
• Consultare il manuale dell'apparecchiatura esterna per le istruzioni operative.
• Se si collega una console per videogiochi alla TV, utilizzare il cavo fornito con il disposativo.
• In modalità PC, possono essere presenti interferenze relative alla risoluzione, schemi verticali, contrasto o luminosità. In caso di interferenze, modificare la modalità PC impostando un'altra risoluzione o modificando la frequenza di aggiornamento oppure regolare luminosità e contrasto sul menu IMMAGINE finché non si ottiene un'immagine nitida.
• A seconda della schedra grafica utilizzata, alcune impostazioni di risoluzione potrebbero non essere adatte alla modalità PC.

Espanol

• TV LED LG include uno schermo LCD con retroilluminazione LED.

Leggere attendamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro.

LICENZE

Le licenze supportate sono variate da un modello all'altro. Per ulteriori informazioni sulle licenze, visitare il situ www/lg.com.

DOLBY DIGITAL PLUS

AVVISO PER IL SOFTWARE OPEN SOURCE

Per ottenere il codice sorgente contento in quello prodotto secondo quando consentito dalle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com.

In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright.

LG Electronics fornisce aniche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura dei costi che tale distribuzione comporta (como il costo del supporto, di spedizione e gestione) in seguito a richiesta inviata via e-mail a: [e-mail]. Questa offre è valida per tre (3) anni a partire alla data di acquisito del prodotto.

IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO

Per informazioni sulla configurazione di un dispositivo di controllo esterno, visitare il site Web www/lg.com

ISTRUZIONI DI SICUREZZA

Leggere attendamente queste istruzioni di sicurezza prima di utilizzato il prodotto.

AVVISO

Non collocare il tevisore e il telecomando nei seguenti ambienti:

• In un luogo esposto alla luce diretta del sole
• In un luogo dove è presente un elevato livello di umilità, ad esempio in bagno
• Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono calore
• Vicino a piani cottura o umidificatori, dove è facilemente esesto a vapore o schizzi diolio
• In un'area esposta alla pioggia o al vento
• Vicino a contentitori d'acqua, ad esempio vasi

Ciò potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto.

Non posizionare il prodotto in un luogo soggetti alla polvere.

Cio potrebbe costituire rischio di incendio.

• La presa di rete rappresenta il dispositorio di scollegamento. La presa deve essere facilemente raggiungibile.

• Non toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo è bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la polvere.

L'ecesso di umidità può provocare scosse elettriche.

• Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad eccezione dei dispositivi privi di messa a terra.)

Si potrebbero subire scosse elettriche o lesioni.

• Inserire completeness il cavo di alimentazione.

Se il cavo di alimentazione non viene inserito completamente, si potrebbe verificare un incendio.

• Accertarsi che il cavo di alimentazione non venga a contatto con oggetti caldi, ad esempio un radiatore.

Cio potrebbe costituire rischio di incendio o di scosse elettriche.

• Non posizionare oggetti pesanti, o il prodotto stesso, sui cavi di alimentazione.

Cio potrebbe costituire rischio di scosse elettriche o incendio.

Piegare il cavo dell'antenna tra l'interno e l'esterno dell'edificio per impedire l'ingresso di gocce di pioggia. L'accua più danneggiare il prodotto e provocare scosse elettriche.
Quando si monta il tevisore sulla parete, assicurarsi di non far passare il cavo di alimentazione e quello dell'antenna dietro al tevisore. Cio potrebbe costituire rischio di incendio o di scosse elettriche.
Non collegare troppi dispositivi elettrici a una singola presa multipla. Cio potrebbe comportare il rischio di incendi dovuti a surriscaldamento.
Attenzione a non far cadere il prodotto quando si collegano dispositivi esterni. Cio potrebbe causare lesioni alle persone o uomini al prodotto.
Tenere il materiale anti-umidità o vinilico dell'imballaggio fuori alla portata dei bambini. Il materiale antiumidità è nocivo, se inerito. Se accidentamente inerito, far vomitare il paziente e portarlo al più vicino pronto soccorso. Inoltre il materiale vinilico dell'imballaggio può provocare soffocamento. Tenerlo fuori alla portata dei bambini.
Impedire ai bambini di arrampicarsi o appendersi al tevisore. Il prodotto potrebbe cadere e provocare gravi lesioni.
Smaltire le batterie usate in modo appropriato per evitare che i bambini possano ingerirle. In caso di ingestione delle batterie, rivolgersi immediatamente a un medico.
Non inserire un conduttore (ad esempio un bastoncino metallico) su una delle estremità del cavo di alimentazione nelle l'altra estremità è inserita nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo averlo inserito nella presa a muro. Si potrebbero subire scosse elettriche. (in base al modello)
Non collocare o conservare sostanze inflammabili vicino al prodotto. L'incauta manipolazione di sostanze inflammabili può causare esplizioni o incendi.
Non lasciare cadere nel prodotto oggetti metallici quali monete, mollette per capelli, bastoncini o fil di ferro né oggetti inflammabili quali carta e fiammiferi. Prestare particolare attenzione ai bambini. Possono verificarsi scosse elettriche, incidi o lesions fisiche alle persona. Se un oggettoto cade all'interno del prodotto, scollegare il cavo di alimentazione e contattare il centro di assistenza.
Non spruzzare acqua sul prodotto né pulirio con prodotti inflammabili (solventi o benzene). Possono verificarsi incidi o scosse elettriche.
	·Evitare impatti d'urto sul prodotto o di far cadere oggetti all'interno del prodotto e sullo schermo. Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso.
	·Non toccare mai il prodotto o l'antenna durante un temporale. Si potrebbero subire scosse elettriche.
	·In caso di perdita di gas, non toccare la presa a muro, aprire le finestre e ventilare. Una scintilla potrebbe provocare un incendio o usioni.
	·Non disassemblare, riparare o modificare il prodotto a propria discrezione. Vi è il rischio di provocare incendi o scosse elettriche. Rivolgersi al centro di assistenza per effettuire il controllo, la taratura o le riparazioni del caso.
	·Se si verifica una delle seguenti circostanze, scollegare immediamente il prodotto dall'alimentazione e contattare il centro di assistenza di zona. - Il prodotto ha subito un urto - Il prodotto è stato danneggiato - Oggetti estranei sono caduti dentro il prodotto - Il prodotto produce fumo o odori strani Vi è il rischio di scosse elettriche o incendio.
	·Se si prevede di non utilizzato il prodotto per un lungo periodo, scollegare il cavo di alimentazione dal prodotto. I depositi di polvere possono provocare incendi, nelle l'usura dell'isolamento più provocare perdite di elettricità, scosse elettriche o incendi.
	·L'apparecchio non deve essere esposto a gocce o spruzzi di acqua; oggetti contententi liquidi, quali vasi, non devono essere posizionati sull'apparecchio.
·Non installare il prodotto a una parete se quest's ultimately è esposta a olio o paraffina liquida. Il prodotto potrebbe danneggiarsi o cadere.

ATTENZIONE

• Installare il prodotto in un luogo privo di onde radio.
• Tra un'antenna esterna e le linee elettriche deve esserci una distance sufficiente a impedire che la prima tocchi le secondeanche in caso di caduta dell'antenna per evitare il rischio di scosse elettriche.

• Non installare il prodotto in luoghi quali mensole instabili o superfici inclinate. Evitare inolte luoghi soggetti a vibrazione o in cui il prodotto non sia sostenuto appieno.
  In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio o lesionsi gravi o danneggiamento del prodotto stesso.

• Se si installa il teilevisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.

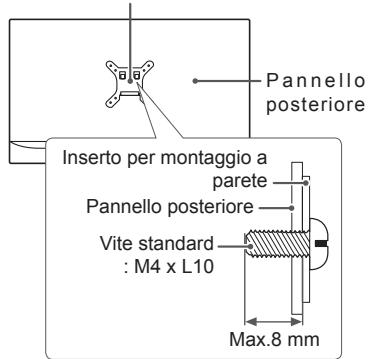

• Se si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio VESA standard (parti optionali) al retro del prodotto. Quando si installa il set per utilizzato la staffa per montaggio a parete (parti optionali), fissarlo accuramente in modo che non possa cadere.
  Utilizzare solo gli accessori specificati dal produttore.

• Per l'installazione dell'antenna, rivolgersi a personale qualificato. Tale operazione può comportare il rischio di incendio o di scosse elettriche.

• Quando si guarda la television, si raccomanda di mantenere una distanza di almeno 2 - 7 volte la lunghezza della diagonale dello schermo. Guardando la TV per periodi prolongati siouldere un effetto di visione sfocata.

Utilizzare solo il tipo di batterie indicato. In caso contrario, il telecomando potrebbe subire danneggiamenti.

Non utilizzato batterie vecchie e nuove contemporaneamente. Ciò potrebbe causare il surriscaldamento e la perdita di liquido delle stesse.

• Non esporre le batterie a calore eccessivo, quando tenerle lontano alla luce diretta del sole, camini aperti e stufe elettriche.
• NON insere Batterie non ricaricabili nel dispositivo di ricarica.

• Verificare che non vi siano oggetti tra il telecomando e il sensore.

• La luce del sole e altre fonti luminose intense possono interferire con il segnale del telecomando. Se ciò si verifica, oscurare la stanza.

• Quando si collegano dispositivi esterni come console per videogiochi, verificare che i cavi di collegamento siano sufficientemente lunghi. In caso contrario il prodotto potrebbe cadere con il rischio di lesions alle persona o danneggiamento del prodotto stesso.

• Evitare di spegnere il prodotto scollegando il cavo alla presa a muro. (Non usare la spina come interruptore.)
  Potrebbero verificarsi errori meccanici o scosse elettriche.

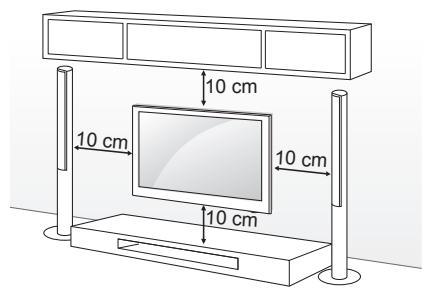

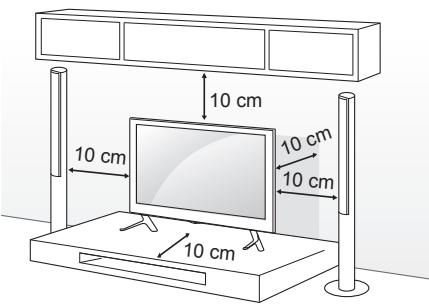

• Seguire le istruzioni di installmente riportate di seguito per evitare il surriscaldamento del prodotto.
• Collocare il prodotto a una distance minima di 10 cm alla parete.
• Non installare il prodotto in luoghi privi di ventilazione (ad esempio su una mensola o all'interno di un mobile).
• Non installare il prodotto su un tappeto o su un cuscino.
• Controllare che la ventola dell'aria non sia bloccata da una tovaglia o da una tenda.
  In caso contrario, si rischia un incendio.

• Dopao aver guardato a lungo il tevisore, evitare di toccare le aperture per la ventilazione poiché potrebbero esseri surriscaldate. Questo comportamento non influsce sul funzionamento o sulle prestazioni del prodotto.

• Esaminare periodicamente il cavo dell'apparecchio e se sono visibili danni o segni di usura, scollegarlo, interrompere l'uso dell'apparecchio e sostituire il cavo con l'esatto componente di ricambio presso un centro servizi autorizzato.

• Evitare che la polvere si depositi sui terminali del cavo di alimentazione o sulla presa.
  Cio potrebse costituire rischio di incendio.

• Proteggere il cavo di alimentazione da possibili danni fisici o meccanici, evitando che venga intracciato, annodato, schiacciato, incastrato in una porta o calpestato. Prestare particolare attenzione alle prese, alle prese a muro e al punto in cui il cavo esce dall'apparechio.

• Non premere con forza sul pannello con la mano od oggetti affiliati, ad esempio unghie, matite o penne e non graffiarlo.

• Evitare di toccare lo schermo o di premere su diesso con le ditra troppo a lungo. Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo.

• Quando si pulisce il prodotto e i loro componenti, scollegare prima il cavo di alimentazione e utilizzato un panno morbido. Non applicare eccessiva forza per evitare di graffiare o scolorire lo schermo. Non spruzzare acqua né utilizzato panni bagnati. Non utilizzato mai detergenti per vetri, lucidanti per automobili o industriali, abrasivi o cere, benzene, alcol e prodotti simili che possono danneggiare il prodotto e il suo pannello. Ciò potrebbe comportare il rischio di incendio, scosse elettriche o danneggiamento del prodotto (deformazione, corrosione o rottura).

• Finché l'unità è collegata alla presa elettrica, non è scollegata dall'a sorgente di alimentazione nemmeno se viene spenta utilizzato l'interruttore.

• Per scollegare il cavo, afferrare la spina e tirare. Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe svilupparsi un incendio.

• Quando si sposta il prodotto, accertarsi che sia stato spento. Quindi, scollegare i cavi dell'alimentazione, dell'antenna e tutti i cavi di collegamento.
  In caso contrario, vi è il rischio di danneggiare il teilevisore o il cavo di alimentazione, con il rischio di incendio o scosse elettriche.

• A causa del peso dell'apparecchio, si raccomanda di spostarlo o rimuoverlo dal suo imballaggio in due persone.
  In caso contrario, si possono subire lesions.

• Contattare il centro servizi una volta l'anno per pulire le parti interne del prodotto. La polvere accumulata può causare danni meccanici.

• Per l'assistenza, rivolgersi a personale qualificato. É necessario rivolgersi all'assistenza se l'apparechio é in qualsiasi modo danneggiato, ad esempio in caso di danni al cavo o alla spina di alimentazione elettrica, liquidi o oggetti caduti accidentalmente all'interno dell'apparechio, esposizione a pioggia o umidità, funzionamento non regolare o cadute.

• Se il prodotto risulta freddo al fatto, si potrebbe verificare un leggero "tremolio" all'accensione. Si tratta di un effetto normale, che non indica un malfunzionamento del prodotto.

• Il pannello è un prodotto ad alta technologia con risoluzione da due a sei milioni di pixel. É possible vedere sul pannello minuscoli puntini nerì e/o altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm. Ciò non indica un malfinzamento e non incide sulle prestazioni e l'affidabilità del prodotto.
  Questo fenomeno si verificaanche in prodotti di terme parti e non d'irritto alla sostituzione del prodotto o a risarcimenti.

• La luminosità e il colore del pannello possono diferire a seconda della posizione di visione (sinistra/destra/alto/basso). Il fenomeno è dovusto alle crateristiche del pannello. Non ha nulla a che vedere con le prestazioni del prodotto e non indica malfunzionamento.

• Quando un'immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a schermo o della scena di un videogioco) è visualizzata per un periodo di tempo prolongato, può danneggiare lo schermo produccendo un effetto noto come "persistenza delle immagini". La garanzia non copre il prodotto per quello tipo di danno. Evitare di visualizzato un'immagine fissa sullo schermo del teilevisore per un periodo prolongato (2 o più ore per un LCD, 1 ora o più per un teilevisore al plasma). Inoltre, se si guarda a lungo il TV utilizzato il formato 4:3, può prodursi un fenomeno di persistenza delle immagini lungo i bordi del pannello. Questo fenomeno si verificaanche in prodotti di terme parti e non da diritto alla sostituzione del prodotto o a risarcimenti.

- Suoni e rumori prodotti dal tevisore

"Crack": il crack che si avverte quando si guarda o si spelgne il teilevisore è generato alla contrazione termica della plastica causata alla temperatura e dall'umidità. Questo rumore è comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento del prodotto. Il rumore varia a seconda del prodotto. Il suono generato non incide sulle prestazioni e l'affidabilità del prodotto.

NOTA

• Il teilevisore raffigurato nell'imagine cui si sono da quello in uso.
• Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello migliorato in quello manuale.
• I menu e le opzioni disponibili possono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzati.
• In futuro possono essere aggiante nuove funzioni al tevisore.
• Il televisore può essere posto in modalità standby per ridurre il consumo energetico. Spegnere il televisore se si prevede di non guardarlo per un periodo prolongato. In tal modo si risparmiera energia elettrica.
• É possible ridurre notevolmente il consumo energetico riducendo il livello di luminosità dell'imagine. In tal modo si riduconoanche i costi complessivi di funzionamento.

MONTAGGIO E PREPARAZIONE

Disimballaggio

Verificare che nella confezione siano presenti i seguenti elementi. Se manca quale accessorio, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dall'articolo effettivi.

ATTENZIONE

• Per garantire la sicurezza e la durata del prodotto, non utilizzato prodotti pirata.
• I danni o lesions provocati da prodotti pirata non sono coperti alla garanzia.
• Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa.

NOTA

• Gli elementi forniti con il prodotto potrebbero variate in base al modello.
• Le specifiche del prodotto o il contento del presente manuale possono subire modifiche nella preavviso in caso di aggiornamento delle funzioni del prodotto.
• Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Se il cavo USB o la memory stick USB non sono compatibili con la porta USB del teilevisore, usare un cavo di estensione che supporta l'USB 2.0.

Corpo del supporto / Base del supporto
(Solo LB58*-ZM)

Cavo di alimentazione
(Solo LB57**, LB58**)

Adattatore CC / Cavo di

alimentazione

(Solo LB49**)

Viti del supporto

2 EA, M4 x L10

(Solo 28LB49**-ZH)

Viti del supporto

4EA, M4 x L14

(Solo 39/42/47/50LB57**,

39/42/47/50/55LB58**-

ZA/ZB/ZG/ZJ,

42/47/50/55/60LB58**-ZM)

Viti del supporto

2EA, M4 x L20

Staffa per montaggio a

parete

2EA

Gommino di protezione

2EA

(Solo LB58**-ZM)

Acquisto separato

Gli elementi acquisati separatamente possono subire cambiamenti o modifiche nella preavviso ai fini del miglioramento della qualità.

Per acquistare questi articoli, contattare il proprio rivenditore.

I dispositiivi funzionano solo con alcuni modelli.

Il nome del modello o il design può essere in base all'aggiornamento delle funzioni del prodotto,

al produttore e alle politiche.

AN-MR500

Telcomando Magic Remote

AN-WF500

Chiavetta Wi-Fi / Bluetooth

AN-VC5**

Telecamera per videochiamate

Dispositivo audio LG

Tag On

• É possible utilizezare il telecomando magico e il disposativo audio LG (wireless) solo quando si utilizes una chiavetta Wi-Fi/Bluetooth.

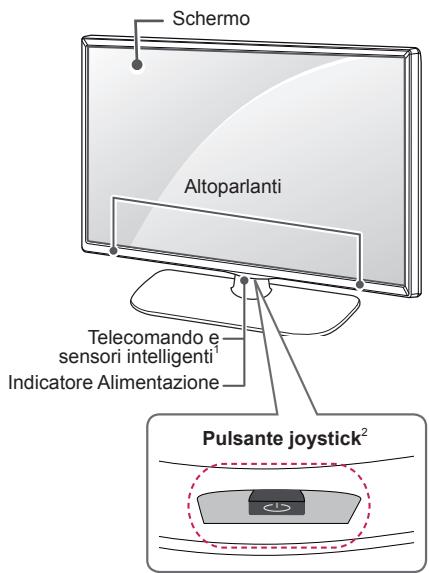

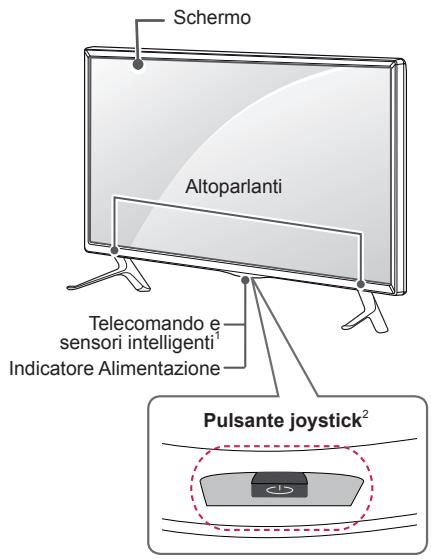

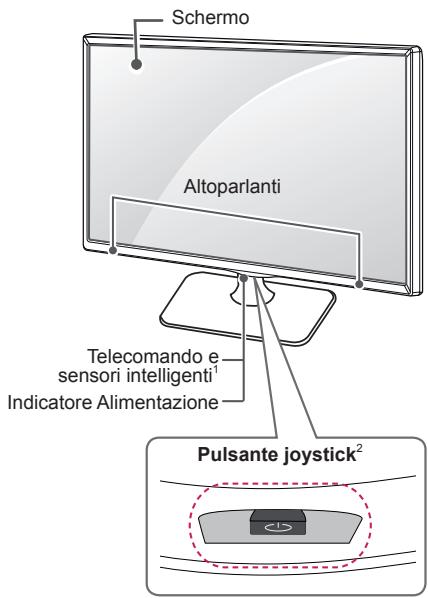

Componenti e pulsanti

TipA: LB49*-ZH, LB57*, LB58*-ZA/ZB/ZG/ZJ

Tipo B: LB49**-ZB/ZG

Tipo C: LB58**-ZM

1 Sensore intelligente - Consente di regolare la qualità dell'immagine in base all'ambiente circostante.
2 Pulsante joystick - Questo pulsante si trova tutto lo schermo del TV.

NOTA

• É possible impostare la spia dell'indicatore di alimentazione selezionando OPZIONE nei menu principali.

Uso del pulsante joystick

É possible attivare le funzioni del TV, premendo o spostando il pulsante joystick versus l'alto, verso il basso, a destra o sinistra.

Funzioni di base

	Accensione	Quando il TV è spento, posizionare il dito sul pulsante joystick, premere una volta, quando rilasciare il pulsante.
	Spegnimento	Quando il TV è accesso, posizionare il dito sul pulsante joystick e tenere premuto per alcuni secondi, quando rilasciare il pulsante. (Se il pulsante Menu si trova sullo schermo, tenere premuto il pulsante joystick per uscire dal Menu).
	Controllo volume	Se si posizziona il dito sopra il pulsante joystick, è possible regolare il livello del volume spostandolo versus sinistra o della.
	Controllo programmi	Se si posizziona il dito sopra il pulsante joystick, è possible scorrere fra i programmi salvati spostandolo versus l'alto o verso il basso.

NOTA

• Se siiene il dito sul pulsante joystick e si preme verso l'altro, il basso, destra o sinistra,fare attenzione a non premere il pulsante joystick. Se si preme prima il pulsante joystick, non è possibile regolare il volume e i programmi salvati.

Regolazione del menu

Quando il Tv è acceso, premere una volta il pulsante joystick.

É possible regolare gli elementi del Menu(Φ, *, X, ⊙) spostando il pulsante joystick versus l'alto, vero il basso, a destra o a sinistra.

X	TV spenta	Consente di spegnere il TV.
	Impostazioni	Consente di accedere al menu principale.
	Chiudi	Consente di eliminare alla visualizzazione le schermate e di ripristinare la modalità TV.
	Elenco Input	Consente di modificare la sorgente in ingresso.

Sollevamento e spostamento del TV

Prima di sollevare o spostare il teilevisore, leggere le seguenti includazioni per evitare di graffiti o danneggiare l'apparecchio e per un trasporto sicuro a prescindere dal tipo e dalle dimensioni.

ATTENZIONE

• Evitare di toccare continuamente lo schermo per non rischiare di danneggiarlo.

• Si consiglia di spostare il televisione nella scatola o con il materiale di imballaggio originale.

• Prima di sollevare o spostare il tevisore, scollegare il cavo di alimentazione e tutti i cavi.
• Quando si afferra il teilevisore, lo schermodeve essere rivolto dall'altro lato per evitare)danni.

• Afferrare saldamente la parte superiore ed inferiore della cornice del tevisore. Fare attentione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante.

• Per trasportare un teilevisore di granidi dimensioni occorro 2 o 3 persone.
• Durante il trasporto, tenere il teilevisore come migliorato nell'illustrazione di seguito.

• Durante il trasporto, non esporre il teilevisore a oscillazioni o excessive vibrazioni.
• Durante il trasporto, tenere il teilevisore diritto, non ruotarlo su un lato o inclinarlo in avanti o verso destra o sinistra.
• Evitare di esercitate una pressione eccessiva poiché si potrebbe piegare/incuvrare il telaio e, di consensozza, danneggiare lo schermo.
• Durante l'utilizzo del TV, prestare attenzione a non danneggiare il pulsante joystick sporgente.

Montaggio su un ravolo

1 Sollevare ed inclinare il tevisore in posizione verticale su un ravolo.
- Lasciare uno spazio (minimo) di 10 cm alla parete per assicurare una ventilazione adeguata.

2 Collegare il cavo di alimentazione alla presa a muro.

ATTENZIONE

Non posizionare il teilevisore vicino a fonti di calore, in quanto ciò potrebbe causare un incendio o danni.

Fissaggio della TV alla parete

(Funzione non disponibile su tutti i modelli.)

1 Inserire e fissare i bulloni a occhiello o le staffe del teilevisore e i bulloni sul retro del teilevisore.

Se vi sono bulloni inserti nella posizione dei bulloni a ecchiello, rimuoverli.

2 Montare le staffe con le viti sulla parete.

Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del tevisore.

3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta.

Assicurarsi di mantenere la corda orizzontale con la superficie piatta.

ATTENZIONE

Impedire ai bambini di arrampicarsi o aggravarsi al tevisore.

NOTA

Utilizzare un piano o un mobile sufficientemente grande e robusti da sostenere correttamente il teilevisore
- Staffe, bulloni e corde non sono forniti. É possible acquistare gli accessori opzionali presso il rivenditore locale di fiducia.

Montaggio a parete

Montare attentamente la staffa per il montaggio a parete opzionale sul retro del tevisore e fissare la staffa su una parete solida perpendicular al pavimento. Per fissare il tevisore su altri materiali da costruzione, contattare il personale qualificato.

LG consiglia di far eseguire il montaggio a parete da un installatore qualificato esperto.

Accertarsi di utilizzare viti e staffe per il montaggio a parete conformiagli standard VESA. Le dimensioni standard per i kit di montaggio a parete sono descritti nella seguente tabella.

Acquisto separato (Staffa per montaggio a parete)

Modello	22LB49**	28LB49**
VESA (A x B)	75 x 75	100 x 100
Vite standard	M4 X L10	M4 X L10
Numero di viti	4	4
Staffa per montaggio a parete	LSW140B	LSW140B
Modello	32/39LB57**32/39LB58**	42/47/50LB57**42/47/50/55LB58**
VESA (A x B)	200 x 200	400 x 400
Vite standard	M6	M6
Numero di viti	4	4
Staffa per montaggio a parete	LSW240BMSW240	LSW440BMSW240
Modello	60LB58**
VESA (A x B)	400 x 400
Vite standard	M6
Numero di viti	4
Staffa per montaggio a parete	LSW440B

ATTENZIONE

• Scollegare l'alimentazione prima di spostare o installare il teilevisore. In caso contrario, si rischiano scosse elettriche.
• Se si installa il TV al soffitto o su una parete inclinata, potrebbe cadere e causare gravi lesions. Utilizzare un supporto per montaggio a parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato.
  Non serrareccessivamente le viti perevitare danni al tevisore e rendere nulla la garanzia.
  Utilizzare le viti e i supporti a parete conformiagli standard VESA.Gli eventuali danni o lesions causati dall'uso errato o dall'utilizzo di un accessorio non compatibile non sono coperti alla garanzia.
• La distanza della vite dalla superficie esterna del pannello posteriore devesse相较ile a 8 mm.(Solo LB49**)

Inserto per montaggio a parete

NOTA

Utilizzare le viti elencate nelle specifiche delle viti conformiagli standard VESA.
- Il kit per il montaggio a parete include un manuale di installmente e i componenti necessari.
- La staffa per montaggio a parete è un accessorio opzionale. É possible acquistare gli accessori opzionali presso il rivenditore locale di fiductia.
- La lunghezza delle viti può variarine in base alla staffa di montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata.
- Per ulteriori informazioni, consultare il manuale fornito con la staffa di montaggio a parete.

NOTA

• Solo 42LB57, 42LB58

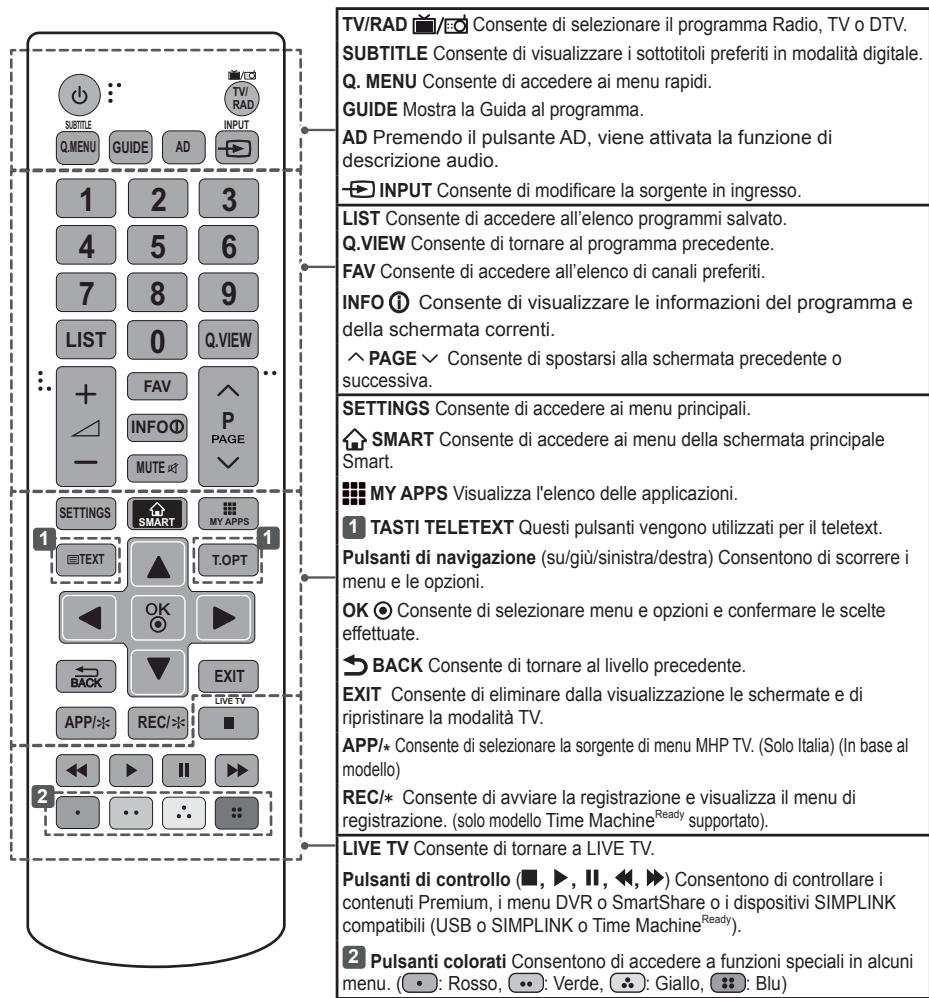

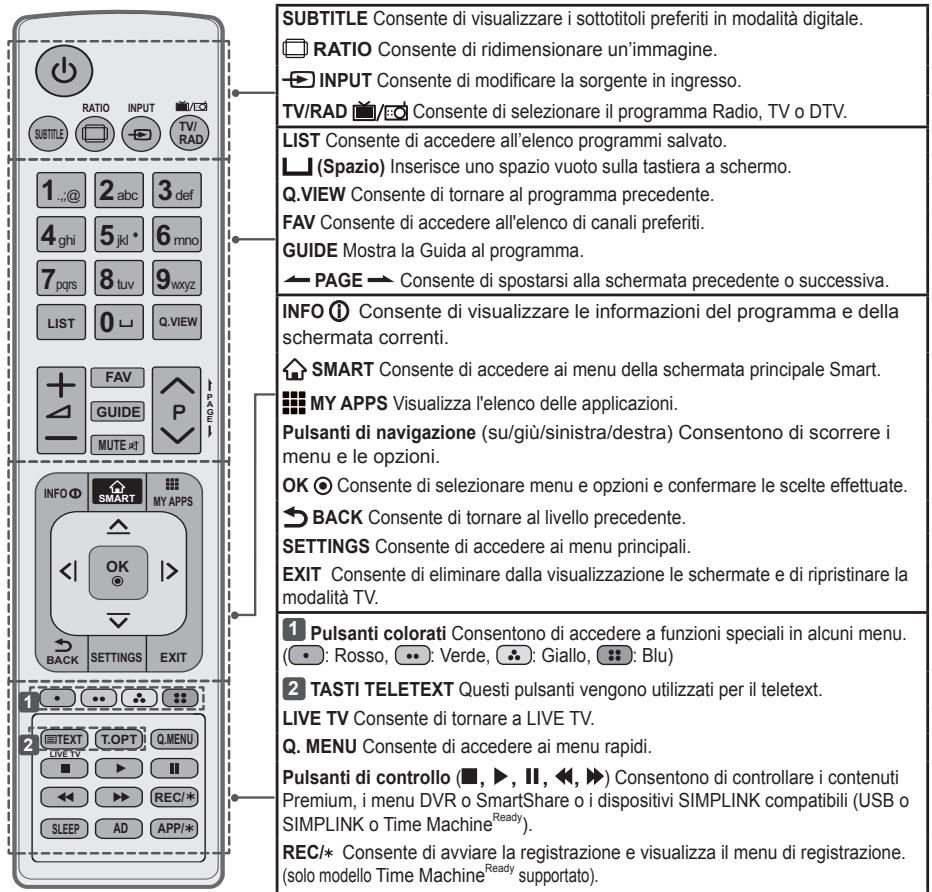

TELECOMANDO

Le descritioni nel presente manuale si basano sui pulsanti del telecomando.

Leggere attendamente il presente manuale e utilizzato correttamente il tevisore.

rispettando le polarità e come indicato dall'etichetta all'interno del vano e chiudere il coperchio.

Per rimuovere le batterie, eseguire la procedura di installmente all'inverso.

ATTENZIONE

• Non utilizzato batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando.
• Il telecomando non è incluso per tutti i mercati.

Accertarsi di puntare il telecomando verso il sensore sul tevisore.

(In base al modello)

(In base al modello)

SUBTITLE Consente di visualizzare i sottitolii preferiti in modalità digitale.

RATIO Consente di ridimensionare un'immagine.

INPUT Consente di modificare la sorgente in ingresso.

TV/RAD Consente di selezionare il programma Radio, TV o DTV.

LIST Consente di accedere all'elenco programmi salvato.

(L Spazio) Inserisce uno spazio vuoto sulla tastiera a schermo.

Q.VIEW Consente di tornare al programma precedente.

FAV Consente di accedere all'elenco di canali preferiti.

GUIDE Mostra la Guida al programma.

PAGE Consente di spostarsi alla schermata precedente o successiva.

INFO ① Consente di visualizzare le informazioni del programma e della schermata correnti.

SMART Consente di accedere ai menu della schermata principale Smart.

MY APPS Visualizza l'elenco delle applicazioni.

Pulsanti di navigazione (su/giù/sinistra/destra) Consentono di scorrere i menu e le opzioni.

OK © Consente di selezioneare menu e opzioni e confirmare le scelte effettuate.

BACK Consente di tornare al livello precedente.

SETTINGS Consente di accedere ai menu principali.

EXIT Consente di eliminare alla visualizzazione le schermate e di ripristinare la modalità TV.

1 Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni menu. (▶: Rosso, ◆): Verde, ◆: Giallo, ◆: Blu)

TASTI TELETEXT Questi pulsanti vengono utilizzati per il teletext.

LIVE TV Consente di tornare a LIVE TV.

Q. MENU Consente di accedere ai menu rapidi.

Pulsanti di controlo (■, ▲, ■, ←, ▲) Consentono di controllare i contentuti Premium, i menu DVR o SmartShare o i dispositivi SIMPLINK compatibili (USB o SIMPLINK o Time Machine Ready).

RECI* Consente di avviare la registrazione e visualizza il menu di registrazione. (solo modello Time Machine*supportato).

SLEEP Regolare il timer di spegnimento

AD Premendo il pulsante AD, viene attivata la funzione di descrizione audio.

APPI* Consente di selezioneare la sorgente di menu MHP TV. (Solo Italia) (In base al modello)

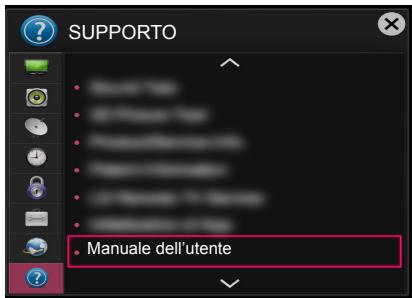

UTILIZZO DELLA GUIDA UTENTE

La guida utente consente di accedere più facilemente a informazioni dettagliate sul teilevisore.

1 Premere il pulsante SMART per accedere alla schermata principale Smart.
2 Selezionare Impostazioni SUPPORTO.
3 Selezionare Manuale dell'utente e premere OK

MANUTENZIONE

Pulizia del teilevisore

Pulire regolarmente il teilevisore per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo.

ATTENZIONE

• Innanzitutto, accertarsi di spegnere e discollegare il cavo di alimentazione e tutti gli altri cavi.
• Quando il teilevisore viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cavo di alimentazione nella presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni elettriche.

Schemo, cornice, telaio e supporto

• Per rimuovere la polvere o lo sporco leggero, pulire la superficie con un panno morbido, asciutto e pulito.
• Per rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediamente un panno asciutto.

ATTENZIONE

• Evitare di toccare continuamente lo schermo per non danneggiarlo.
  Non premere, strofinare o colpire la superficie dello schermo con le unghie o con oggetti affiliati per non graffiarlo e provocare distorsioni delle immagini.
  Nonutilizzareagentichimiciperché potrebbero danneggiareil prodotto.
  Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel teilevisore, potrebbero verificarsi incendi, scesse elettriche o malfunzionamenti.

Cavo di alimentazione

Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.

RISOLUZIONE DEI PROBLEMI

Problema	Soluizione
Impossibile controllare la TV con il telecomando.	Controllare il sensore del telecomando sul prodotto e riprovare. Verificare la presenza di eventuali ostacoli tra il televisione e il telecomando. Controllare che le batterie siano corriche e correttamente insertire (⊕ su ⊕, ⊙ su ⊙).
Non viene visualizzata alcuna immagine e non è prodotto alcunioso.	Controllare che la TV sa accesa. Verificare che il cavo di alimentazione sia collegato ad una presa a muro. Verificare se esiste un problema nella presa a muro collegaggio altri prodotti.
La TV si spegne improvisamente.	Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione potrebbe essere stata interrotta. Verificare se la funzione Standby automatico(In base al modello)/ Spegnimento/Timer Spegnimento è attiva nelle impostazioni TEMPO. In mancanza del segnale, il tevisore si spegne automaticamente dopo 15 minuti di inattività.
Durante il collegamento al PC (HDMI / DVII), viene visualizzato il messaggio "Nessun segnale" o "Formato non valido".	Spagnere/accendere la TV utilizzato il telecomando. Ricollegare il cavo HDMI. Riavviare il PC con la TV accesa.

SPECIFICHE TECNICHE

(In base al modello)

Specifiche tecniche del modulo Wireless LAN (TWFM-B006D)
Standard	IEEE802.11a/b/g/n
Gamma di frequenza	Da 2400 a 2483.5 MHzDa 5150 a 5250 MHzDa 5725 a 5850 MHz (Fuori dall'UE)
Potenza in uscita (Max.)	802.11a: 11 dBm802.11b: 14 dBm802.11g: 10.5 dBm802.11n - 2.4 GHz: 11 dBm802.11n - 5 GHz: 12.5 dBm
• Poiché il canale della banda utilizzato dal paese potrebbe essere diverso, l'utente non può modificare o regolare la frequenza operativa; il prodotto viene impostato in base alla tabella di frequenza regionale.• Questo dispositivouve issere installato e utilizzato a una distance minima di 20 cm dal corso. Inoltre, QUESTa frasse è concepita come dichiarazione generale per considerazioni sull'ambiente di utilizzo.

Le specifiche del prodotto precedentamente indicate quello subire modifiche alla preavviso in seguito all'aggiornamento delle funzioni del prodotto.

MODELLI		22LB49**
		22LB490B-ZG22LB490U-ZG22LB491U-ZB22LB498U-ZG	22LB4900-ZA22LB490B-ZH22LB490U-ZA22LB490U-ZH22LB490V-ZA
Dimensioni(L x A x P)	Con supporto (mm)	506 x 354 x 141	506 x 345 x 129
	Senza supporto (mm)	506 x 310 x 55,8	506 x 310 x 55,8
Peso	Con supporto (kg)	3,1	3,0
	Senza supporto (kg)	2,9	2,9
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		48 W	48 W
Adattatore CA/CC		Produttore : Lien ChangModello : LCAP35Produttore : APDModello : DA-48F19
MODELLI		28LB49**
		28LB490B-ZG28LB490U-ZG28LB491U-ZB28LB498U-ZG	28LB4900-ZA28LB490B-ZH28LB490U-ZA28LB490U-ZH28LB490V-ZA
Dimensioni(L x A x P)	Con supporto (mm)	638 x 430 x 175	638 x 422 x 160
	Senza supporto (mm)	638 x 389 x 56,8	638 x 389 x 56,8
Peso	Con supporto (kg)	4,6	4,4
	Senza supporto (kg)	4,3	4,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		65 W	65 W
Adattatore CA/CC		Produttore : Lien ChangModello : LCAP39Produttore : APDModello : DA-65G19

MODELLI		32LB57**	39LB57**	42LB57**
		32LB5700-ZB	39LB5700-ZB	42LB5700-ZB
		32LB5700-ZK	39LB5700-ZK	42LB5700-ZK
		32LB570B-ZB	39LB570B-ZB	42LB570B-ZB
		32LB570B-ZK	39LB570B-ZK	42LB570B-ZK
		32LB570U-ZB	39LB570U-ZB	42LB570U-ZB
		32LB570U-ZJ	39LB570U-ZJ	42LB570U-ZJ
		32LB570U-ZK	39LB570U-ZK	42LB570U-ZK
		32LB570V-ZB	39LB570V-ZB	42LB570V-ZB
		32LB570V-ZF	39LB570V-ZF	42LB570V-ZF
		32LB570V-ZJ	39LB570V-ZJ	42LB570V-ZJ
		32LB570V-ZK	39LB570V-ZK	42LB570V-ZK
		32LB572U-ZP	39LB572U-ZP	42LB572U-ZP
		32LB572V-ZP	39LB572V-ZP	42LB572V-ZP
Dimensioni(L x A x P)	Con supporto (mm)	732 x 481 x 207	885 x 567 x 218	961 x 610 x 218
	Senza supporto (mm)	732 x 431 x 55,5	885 x 524 x 55,5	961 x 567 x 55,5
Peso	Con supporto (kg)	6,2	8,3	9,5
	Senza supporto (kg)	6,0	8	9,2
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		75 W	100 W	110 W
MODELLI		47LB57**	50LB57**
		47LB5700-ZB	50LB5700-ZB
		47LB5700-ZK	50LB5700-ZK
		47LB570B-ZB	50LB570B-ZB
		47LB570B-ZK	50LB570B-ZK
		47LB570U-ZB	50LB570U-ZB
		47LB570U-ZJ	50LB570U-ZJ
		47LB570U-ZK	50LB570U-ZK
		47LB570V-ZB	50LB570V-ZB
		47LB570V-ZF	50LB570V-ZF
		47LB570V-ZJ	50LB570V-ZJ
		47LB570V-ZK	50LB570V-ZK
		47LB572U-ZP	50LB572U-ZP
		47LB572V-ZP	50LB572V-ZP
Dimensioni(L x A x P)	Con supporto (mm)	1073 x 676 x 255	1128 x 708 x 255
	Senza supporto (mm)	1073 x 629 x 55,8	1128 x 660 x 55,8
Peso	Con supporto (kg)	12,7	14,2
	Senza supporto (kg)	12,3	13,8
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		120 W	130 W

MODELLI		32LB58**
		32LB580V-ZA32LB580U-ZB32LB580V-ZB32LB580V-ZD32LB5820-ZJ32LB582B-ZJ32LB582U-ZJ32LB582V-ZJ32LB582V-ZG	32LB5800-ZM32LB580B-ZM32LB580U-ZM32LB580V-ZM
Dimensioni(L x A x P)	Con supporto (mm)	732 x 481 x 207	732 x 475 x 233
	Senza supporto (mm)	732 x 431 x 55,5	732 x 431 x 55,5
Peso	Con supporto (kg)	6,2	8,1
	Senza supporto (kg)	6,0	6,0
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		75 W	75 W
MODELLI		39LB58**
		39LB580V-ZA39LB580U-ZB39LB580V-ZB39LB580V-ZD39LB5820-ZJ39LB582B-ZJ39LB582U-ZJ39LB582V-ZJ39LB582V-ZG	39LB5800-ZM39LB580B-ZM39LB580U-ZM39LB580V-ZM
Dimensioni(L x A x P)	Con supporto (mm)	885 x 567 x 218	885 x 564 x 238
	Senza supporto (mm)	885 x 524 x 55,5	885 x 524 x 55,5
Peso	Con supporto (kg)	8,3	10,4
	Senza supporto (kg)	8	8
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		100 W	100 W
MODELLI		42LB58**
		42LB580V-ZA42LB580U-ZB42LB580V-ZB42LB580V-ZD42LB5820-ZJ42LB582B-ZJ42LB582U-ZJ42LB582V-ZJ42LB582V-ZG	42LB5800-ZM42LB580B-ZM42LB580U-ZM42LB580V-ZM
Dimensioni(L x A x P)	Con supporto (mm)	961 x 610 x 218	961 x 607 x 238
	Senza supporto (mm)	961 x 567 x 55,5	961 x 567 x 55,5
Peso	Con supporto (kg)	9,5	11,7
	Senza supporto (kg)	9,2	9,2
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		110 W	110 W
MODELLI		47LB58**
		47LB580V-ZA47LB580U-ZB47LB580V-ZB47LB580V-ZD47LB5820-ZJ47LB582B-ZJ47LB582U-ZJ47LB582V-ZJ47LB582V-ZG	47LB5800-ZM47LB580B-ZM47LB580U-ZM47LB580V-ZM
Dimensioni(L x A x P)	Con supporto (mm)	1073 x 676 x 255	1073 x 670 x 267
	Senza supporto (mm)	1073 x 629 x 55,8	1073 x 629 x 55,8
Peso	Con supporto (kg)	12,7	14,8
	Senza supporto (kg)	12,3	12,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		120 W	120 W
MODELLI		50LB58**
		50LB580V-ZA50LB580U-ZB50LB580V-ZB50LB580V-ZD50LB5820-ZJ50LB582B-ZJ50LB582U-ZJ50LB582V-ZJ50LB582V-ZG	50LB5800-ZM50LB580B-ZM50LB580U-ZM50LB580V-ZM
Dimensioni(L x A x P)	Con supporto (mm)	1128 x 708 x 255	1128 x 703 x 267
	Senza supporto (mm)	1128 x 660 x 55,8	1128 x 660 x 55,8
Peso	Con supporto (kg)	14,2	16,3
	Senza supporto (kg)	13,8	13,8
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		130 W	130 W
MODELLI		55LB58**
		55LB580V-ZA55LB580U-ZB55LB580V-ZB55LB580V-ZD55LB5820-ZJ55LB582B-ZJ55LB582U-ZJ55LB582V-ZJ55LB582V-ZG	55LB5800-ZM55LB580B-ZM55LB580U-ZM55LB580V-ZM
Dimensioni(L x A x P)	Con supporto (mm)	1243 x 772 x 255	1243 x 766 x 293
	Senza supporto (mm)	1243 x 725 x 56,8	1243 x 725 x 56,8
Peso	Con supporto (kg)	18,4	21,85
	Senza supporto (kg)	18	18
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		140 W	140 W

MODELLI		60LB58**
		60LB5800-ZM
		60LB580B-ZM
		60LB580U-ZM
		60LB580V-ZM
Dimensioni (L x A x P)	Con supporto (mm)	1373 x 838 x 293
	Senza supporto (mm)	1373 x 801 x 58,8
Peso	Con supporto (kg)	26,85
	Senza supporto (kg)	23,0
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		150 W

Dimensione modulo Cl (L x A x P)		100,0 mm x 55,0 mm x 5,0 mm
Condizioni ambientali	Temperatura di funzion-amento	Da 0 °C a 40 °C
	Umidità di funzion-amento	Inferiore all'80 %
	Temperatura di stoc-caggio	Da -20 °C a 60 °C
	Umidità di stoccaggio	Inferiore all'85 %

	TV digitale (In base al modello)	TV analogica (In base al modello)
Sistema tevisivo	DVB-T(DVB-T/T2*)	PAL/SECAM B/G/I/D/K
	DVB-C	SECAM L/L'
	DVB-S/S2*
Copertura programma	VHF, UHF	VHF, UHF, CATV
	C-Band*, Ku-Band*
Numero massimo di programmi memorizzabili	DVB-S/S2 : 6,000
	DVB-T/T2/C e TV analogica : 1,500
Impedenza antenna esterna	75 Ω

• Solo modelli che supportano DVB-T2/C/S2

Dichiarazione di conformità

La società LG Electronics Italia S.p.A. dichiara che il teilevisore a colori LG

22LB4900-ZA / 22LB490B-ZG / 22LB490B-ZH / 22LB490U-ZA / 22LB490U-ZG / 22LB490U-ZH / 22LB490V-ZA / 22LB491U-ZB / 22LB498U-ZG / 28LB490U-ZA / 28LB490B-ZG / 28LB490B-ZH / 28LB490U-ZA / 28LB490U-ZG / 28LB490U-ZH / 28LB490V-ZA / 28LB490U-ZB / 32LB570B-ZK / 32LB570B-ZK / 32LB570V-ZF / 32LB570V-ZJ / 32LB570V-ZK / 32LB570V-ZP / 32LB570V-ZP / 32LB570V-ZP / 32LB570V-ZP / 32LB570V-ZP / 32LB570V-ZP / 32LB570V-ZP / 32LB570V-ZP / 32LB570V-ZP / 32LB570V-ZP/32LB570V-ZP / 32LB570V-ZP / 32LB570V-ZP / 32LB570V-ZP / 32LB570V-ZP / 32LB570V-ZP / 32LB570V-ZP / 32LB570V-ZP / 32LB570V-ZP / 60LB580UMZM / 60LB580UMZM / 60LB580UMZM

è fabraticato in conformità alle prescrizioni del D.M. n°548 del 28/08/95, pubblicato sulla G.U.
n°301 del 28/12/95 ed in particolare è conforme a quanto indica nell'art. 2, comma 1 dello stesso decreto.
Questo appearecchio è fabraticato nella C.E.E nel rispetto delle disposizioni di cui al D.M. 26/03/92 ed in particolare è conforme alle prescrizioni del Art. 1 dello stesso decreto ministeriale.

DIAGRAMMI A BLOCCHI

ONVITALL
(Solo LB49**)

MANUAL DE USUARIO TV LED*
