MANUALE UTENTE S1070 SAMSUNG
| Imparare a conoscere la fotocamera | 1 |
| Identificazione delle funzioni / contentuti della fotocamera | 4 |
| Durata della Batteria e numero di scatti | 5 |
| (temp di registrazione) | |
| Indicatore display LCD | 6 |
| Manopola di selezione modalità | 7 |
| Scattare la Foto | 8 |
| Riproduire /Elimare immagini | 9 |
| Scaricare le immagini | 10 |
| Specfiche | 11 |
Imparare a conoscere la fotocamera
- Microsoft Windows e il logo di Windows sono marchi registrati di Microsoft Corporation negli Stati Uniti e/o negli altri paesi
- Tutti i marchi e i nomi dei prodotti che compaiano in quello manuale sono marchi registrati dei rispettivi proprietari.
- Contenuti e illustrazioni presenti nel manuale sono essere soggetti a modifiche alla preavviso in caso di aggiornamento delle funzioni della fotocamera.
- Per maggiori informazioni, far riferimento al manuale utente incluso nel CD del software.
- I documenti PDF del manuale utente sono inclusi nel CD-ROM fornito in dotazione con la fotocamera. Cercare i file PDF con Windows Explorer. Per poter aprire i file PDF, è necessario aver installato Adobe Reader, incluso nel CD-ROM in dotazione.
Imparare a conoscere la fotocamera
PERICOLO
La scritta PERICOLO indica una situazione di rischio imminente che, se non evitata, può provocare il decesso o gravi lesioni.
Non cercare in alcun modo di modificare la fotocamera. La mancata osservanza di但这a norma può provocare incendi, lesioni, scosse elettriche o gravi danni all'utente o alla fotocamera. Le ispezioni interne, la manutenzione e le riparazioni devono essere eseguite dal rivenditore di fiducia o da un centro di assistenza fotocamera Samsung.
Nel caso in cui liquidi od oggetti estranei dovessoro penetrare nella fotocamera, non usare l'apparechio. Spegnere la fotocamera, quando scollegare la sorgente di alimentazione. Rivolgersi al rivenditore o a un centro di assistenza fotocamera Samsung. Non continuare a usare l'apparechio per evitare di provocare incendi o scosse elettriche.
Non utilizzato il prodotto in prossimità di gas infiammabili o esplosivi, in quanto ciò potrebbe aumento il rischio di esplosioni.
Non insereire o far cadere oggetti estranei metallici o infiammabili nella fotocamera attaverso punti di accesso quali lo slot della schedà di memoria e lo scomparto batterie. In quello modo si possono provocare incendi o scosse elettriche.
Non azionare la fotocamera con le mani bagnate. Ci o comporta il rischio di scosse elettriche.
AVERTENZA
La scritta AVVERTENZA indica una situazione potenzialmente pericolosa che, se non evitata, può provocare la morte o gravi lesioni.
Non usare il flash in prossimita di persone o animali. Il positizionamento del flash troppo vicino agli occhi del soggetti più provocare danni alla vista.
Per ragioni di sicurezza, tenere il prodotto e i relativi accessori lontano alla portata di bambini per prevenir incidenti quali:
- Ingestione della batteria o di accessori di piccole dimensioni.
In caso di incidenti, consultare immediamente un medico.
-Le parti in movimento della fotocamera possono provocare lesioni.
Batterie e fotocamera possono surriscaldarsi in caso di utilizzo prolongato, provocando funzioni di fettosi dell'apparecchio. Se ciò dovasse avvenire, disattivrare la fotocamera e farla raffreddare per alcuni minuti.
Non lasciare la fotocamera in luoghi soggetti a temperature molto elevate quali l'interno de veicoli chiusi, non espora alla luce diretta del sole e non lasciarla in altri luoghi con forti variazioni di temperatura. L'esposizione a temperatura estreme più danneggiare i componenti interni della fotocamera e provocare incendi.
Durante l'uso, non coprine la fotocamera o il caricabat-. terie. L'eventuale surriscaldamento pou deformare il corpo della fotocamera o provocare incendi. Utilizzare sempre la fotocamera e i relativi accessori in zone ben ventilate.
Imparare a conoscere la fotocamera
ATTENZIONE
La scritta ATTENZIONE indica una situazione potenzialmente pericolosa che, se non evitata, cui provocare lesioni di lieve o media entità.
Togliere le batterie se la fotocamera non viene utilizzata per lunghi periodi.
La fuoriuscita di elettrolito corrosivo delle batterie cui dannoeggiare i componenti della fotocamera in modo irreparabile.
Perdite, surriscaldamento e batterie danneggiate possono provocare incendi o lesioni.
- Utilizzato batterie con specifiche adatte alla fotocamera.
- Non provocare cortocircuiti, né riscaldare o gettare le batterie nel fuco.
- Non insere le batterie con le polarita invertite.
Non azionare il flash nelle è a contatto con le mani o altri oggetti. Non toccare il flash dopo averlo utilizzato ininterrottamente: potrebbe provocare usioni.
Prestare attenzione a non toccare l'obiettivo o il coprioibiettivo per evitare di scattare immagini peu nitide o di causare funzionamenti detetiosi della fotocamera.
Le carte di credito possono venire smagnetizzate se lasciate vicino alla fotocamera. Evitare di lasciare carte magnetiche vicino alla telecamera.
Non insere la Scheduled memoria dal lato contrario.
L'utilizzo di un alimentatore che non si compatibile con le specifiche della fotocamera rischia di provocare funzioni di fettosi dell'apparecchio Consigliamo di adoperare unicamente batterie dotate delle specifiche adatte alla fotocamera in uso. Alimentatore disponibile
Tensione: 3.3V, Amprer: 2A, Diametro: 2.35
- All'cessione della fotocamera, verificare se il tipo di batteria usato corrisponde a quello configurato in [IMPOSTAZIONI] > [TIPO BATT.].
Non dimenticare di formattare la schedà di memoria nei seguenti casi: quando si utilizza per la prima volta una schedà appena acquistata, quando la schedà di memoria contiene dati che la fotocamera non è in grado di riconoscere oppure immagini catturate con un'altra fotocamera.
Prima di un avvenimento importante o di partire per un viaggio, si consiglia di verificare le condizioni dell'apprecchio fotografico. Samsung non vu essere ritenuta responsable per il malfunzionamento dell'apprecchio.

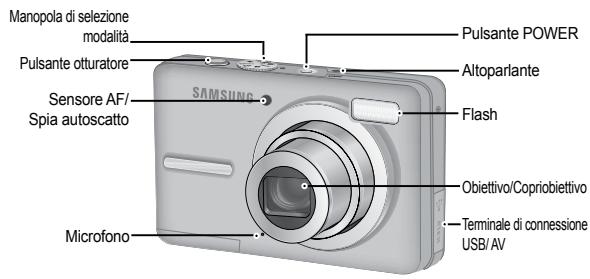

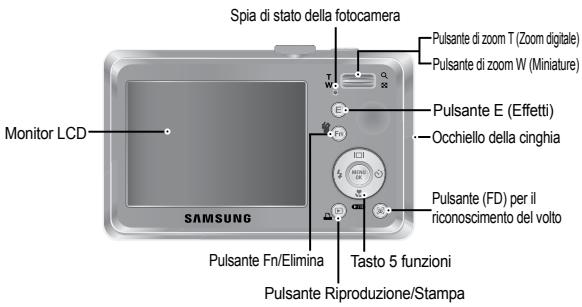

Identificazione delle funzioni / contentuti della fotocamera
Articolinclusi
Fotocamera
Batterie stilo (AA) alcaline
Cavo USB
Cavo AV
Cordoncino
Manuale d'uso, Garanzia
CD del software
Componenti opzionali
Scheda di memoria SD/SDHC/MMC
Batteria ricaricable (SNB-2512)
Caricabatterie (SBC-N2)
Cavo CA
Custodia della fotocamera
※ Prima di usare il prodotto, controllare che sia presente tutto il contento. I contentuti sono variae a seconda delle zone di vendita. Per acquistare l'attrezatura opzionale, rivolgersi al più vicino rivenditore Samsung o centro di assistenza Samsung.
Durata della Batteria e numero di scatti (tempo di registrazione)
Raccomandiamo di utilizzato unicamente batterie specifiche per fotocamera digitale (ed entro un anno alla fabbricazione). I tipi di batteria utilizzabile sono elencati di seguito.
- Batterie non ricaricabili : 2 batterie AA alcaline (ad elevata capacità)
-
Batteria ricaricabile (opzionale) : SNB-2512 (Ni-MH)
-
Specifiche della batteria ricaricabile SNB-2512
| Modello | SNB-2512 |
| Tipo | Ni-MH |
| Capacità | 2500mAh |
| Voltaggio | 1.2V x 2 |
| Tempo di ricarica | Circa 300 min (per SBC-N2) |
La batteria inclua varia a seconda della zona di vendita.
- Quando si usa la memoria SDda 1GB la capacité di ripresa sarala segunte. Questi valori sono approximativi in quanto le capacité delle immagini subiscono l'influenza di variabili quali il soggetto e il tipo di scheda di memoria.
| Dimensione imagine registrata | OTTIMA | BUONA | NORMALE | 30FPS | 15FPS | |
| Foto | 10° | circa 219 | circa 304 | circa 507 | - | - |
| 15° | circa 241 | circa 341 | circa 550 | - | - | |
| 20° | circa 282 | circa 395 | circa 619 | - | - | |
| 25° | circa 290 | circa 412 | circa 660 | - | - | |
| 30° | circa 366 | circa 507 | circa 825 | - | - | |
| 45° | circa 1089 | circa 1458 | circa 2204 | - | - | |
| 75° | circa 1907 | circa 2204 | circa 2419 | - | - | |
| Filmato | 640° | - | - | - | circa 14'15" | circa 28'02" |
| 720° | - | - | - | circa 51'32" | circa 01:41'47" | |
※ I pulsanti di zoom sono disattiviati durante la registrazione di un filmato. I temi di registrazione sono subire modifiche a causa dell'attivazione dello zoom.
Potete registre video di dimensione fina a 4 GB o di 2 ore ciascuno.

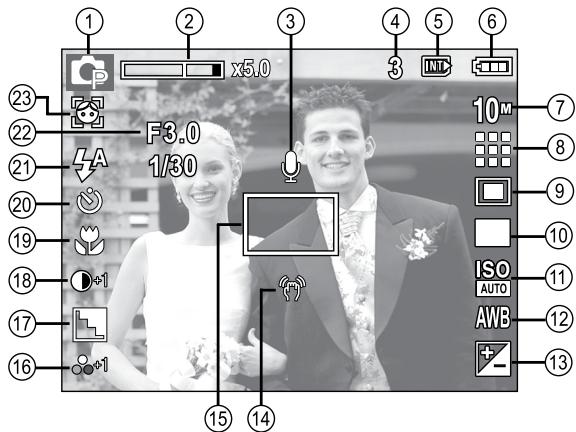

Indicatore display LCD
Il display LCD visualizza informazioni relative alle funzioni di ripresa e alle selezioni dei menu.
[Immagine & stato completo]
| No. | Descrizione | Icona |
| 1 | Modalità registrazione | O M G Q G A |
| T E S A C E X C E | ||
| 2 | Barra di zoom ottico/digitale /Tasso di zoom digitale | x 5.0 |
| 3 | Memo voce / Senza suono | / 8 |
| 4 | Numero di scatti disponibili | 3 |
| Tempo residuo | 00:00:00 |
| No. | Descrizione | Icona |
| 5 | Icona scheda di memoria /Icona memoria interna | / INT |
| 6 | Batteria | / |
| 7 | Dimensione immagini | 10-9 12 7-4 5-2 4-0 3-4 2-20 |
| 8 | Qualità delle immagini/Velocità fotogrammi | / 30 15 |
| 9 | Misurazione | / |
| 10 | Modalità Drive | / AEB |
| 11 | ISO | ISO 2000 ISO 300 ISO 400 ISO 500 ISO 600 ISO 800 ISO 1000 |
| 12 | Bilanciamento del bianco | AWB |
| 13 | Compensazione dell'esposizione | / |
| 14 | Awertenza vibrazione fotocamera | / |
| 15 | Riquadro di messa a fucco automatica | / |
| 16 | Saturaz / colore | / |
| 17 | Nitidezza | / |
| 18 | Contrasto | / -2 1-1 1+1 1+2 |
| 19 | Macro | / |
| 20 | Autoscatto | / |
| 21 | Flash | / |
| 22 | Valore aperture / Velocità otturatore | F3.0, 1/30 |
| 23 | Riconosimento del volto / Autoscatto | / |
Manopola di selezione modalità
■ Per selezionare una modalità desiderata, utilizzato la manopola di selezione modalità posta in cima alla fotocamera.
AUTO
Selezionare esta modalità per scattare fotinodo simplice e rapido con un intervento minimoda parte dell'utente.
GUIDA RIPRESE
Questa modalità consente di scattare foti in maniera corretta e fornisce soluzioni ad eventuali problemi che l'utente dovessero incontrare.
PROGRAMMA
Selezionare la modalità programmazione per configurare la fotocamera con impostazioni ottimali. è uncommone possibile configurare manually tutte le funzioni tranne il valore di aperture e la velocità dellotturatore.
RITRATTO
Utilizzare esta modalità per fotografia una persona.
MANUALE
È possibile configurare manually delle tutte i parametri tranne il valore di apertura e la velocità dell'otturatore.
SCENA
Utilizzato il menu per configurare migliormente le impostazioni ottimali per una varietà di situazioni di ripresa.
DIS
Questa modalità consente di ridurre al minimo le vibrazioni della fotocamera e di ottenere la corretta esposizioneanchein condizioni di poca luce.
FILMATO
Un filmato più essere registrato per tutto il tempo di registrazione disponibile.
Scattare la Foto
Come scattare la Foto
- Accendere la fotocamera e selezionare una modalità ruotando la manopola di selezione modalità.
- Tenere la fotocamera come illustrato in figura
- Confermare l'inquadratura
- Scattare una Foto.
Pressione a mezza corsa
La messa a fuoco e il flash sono controllati.
Pressione completa la foto è scattata
Come registre un filmato
Ruotarela manopola di selezione della modalitàe selezionare ( ).
- Confermare l'inquadratura
- Avviare la registrazione
Premere l'otturatore e la
registratione si avvia.Per arrestare la registrazione premere ancora il pulsante dell'otturatore.
Riproduire /Eliminare immagini
Riproduire le immagini
-Viene visualizzata l'ultima imagine archiviata in memoria.
Premere il pulsante riproduzione ( 2 ).
Selezionare l'imagine da riproduire agendo sul pulsante Sinistra/Destra.
※ Modalità maniera: se si preme il pulsante del modo riproduzione per più di 3 secondi, le impostazioni del segnale acustico e del suono di avvio vengono disattivate (SPENTO),anche se sono state impostate su ACCESO.
Eliminazione di immagini
- Questo pulsante serve per eliminare le immagini archiviate nella scheda di memoria.
- Selezionare l'immagine che si desidera eliminare premendo il pulsante Sinistra/ Destra, quindi premere il pulsante CANCELLARE (）。
[Immagine singola]
[Miniatura]
-
Per aggiungere imagini da eliminare, premere il pulsante T.
-
Pulsante Sinistra/ Destra: per selezionare le immagini
- Pulsante T: per controllare l'eliminazione
- Pulsante OK: si cancellano le immagini selezione.
-
Selezionare i valori del sottomenu con la pressione del pulsante Su / Giu e poi del pulsante OK.
-
Se si selezione [NO] : si annulla "Cancella immagine".
- Se si selezione [Si] : si cancellano le immagini selezionate.

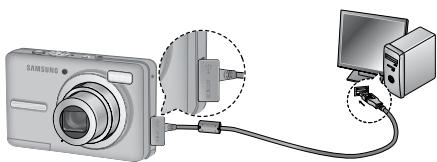

Scaricare le immagini
| Per Windows | Per Macintosh | |
| Specifiche collega-mento USB | PC con processore superiore a Pentium III 500MHz (consigliato: Pentium III 800MHz) Windows 2000 / XP / Vista Minimo 256 MB di RAM (consigliati più di 512 MB) | Power Mac G3 o superiore Mac OS 10.3 o successive Minimo 256 MB di RAM (consigliati più di 512 MB) |
| Specifiche supporto software | 250 MB di spazio disponibile sul disco fisso(consigliato或者其他 1 GB) 1024x768 pixel, monitor compatibile a colori 16 bit (consigliato monitor a colori 24 bit) Microsoft DirectX 9.0C | - |
Modo di connessione al PC
- Installare il software fornito in dotazione.
- Scaricare le immagini
- Collegare la fotocamera e il computer mediante il cavo USB fornito in dotazione e scaricare le immagini nel computer per salvarle.
Specifiche
| Sensore immagini | - Tipo: 1/2,33" CCD - Pixel effettivi: circa 10,2 Mega-pixel - Pixel totali: circa 10,3 Mega-pixel | ||
| Obiettivo | - Lunghezza focale: obiettivo SAMSUNG f = 6,3 - 18,9 mm (equivalente pellicola da 35 mm: 35 - 105 mm) - N. F: F3.0(W) - F5.6(T) - Zoom digitale: ·Modo Immagine fissa: 1,0X - 5,0X ·modalità Riproduzione: 1,0X - 11,4X (a seconda delle dimensioni dell'immagine) | ||
| Display LCD | - LCD TFT a colori da 2,7 pollici (230.000 punti) | ||
| Messa a fuoco | - Tipo: Autofocus TTL (AF multiplio, AF Centrato, AF per il riconoscimento del voltto) - Gamma | ||
| Otturatore | - Velocità 1 - 1/1,500 sec. ( Manuale : 8 - 1/1,500 sec. ) | ||
| Esposizione | - Controllo: AE di programma, Esposizione manuale, AE per il riconoscimento del voltto - Misurazione: Multi, Spot, Ponderata al centro - Compensazione: ±2 EV (incrementi di 1/3 EV) - ISO: AUTO,80, 100, 200, 400, 800, 1600 | ||
| Flash | - Modalità: Auto, Auto e Riduzione occhiRossi, Flash di riempimento, Sincronizzazione lenta, Flash spento - Gamma: Grandangolo: 0,4m-3,0m, Teleobiettivo: 0,5m-2,5m - Tempo di ricarica: Circa 4 sec. |
| Nitidezza | - +Leggera, leggera, Normale, Forte, +Forte |
| Effetto colore | - Normale, B&N, Seppia, Rosso, Verde, Blu, Negativo, Colore personalizzato |
| Bilanciamento del bianco | - Automatico, Luce diurna, Nuvoloso, Fluorescente H, Fluorescente L, Tungsteno, Personalizzato |
| Registrazione voce | - Registrazione voce (max 10 ore) - Memo vocale in imagine fissa (max 10 sec.) |
| Stampigliatura della data | - Spento, Data, Data e Ora (selezionabile dall'utente) |
| Ripresa | - Immagine fissa -Modalità: Auto, Programmazione, Manuale, DIS, Guida riprese, Ritratto, Scene -Scena: Notte, Bambini, Paesaggio, Primo piano, Testo, Tramonto, Alba, Controluce, Fuochi artificiali, Spiaggia e neve -Ripresa: Singola, continua, AEB -Autoscatto: a 10 sec, a 2 sec, doppio, con rilevazione movimento |
Specifiche
-Filmato
- Con oswana audio (selezionabile dall'utente, autonomia di registrazione: max 2 ore)
Dimensioni: 640x480, 320x240
- Velocità fotogrammi: 30 fps, 15 fps
-Zoom ottico 3X e Mute nel Zooming
- Editing filmati (incorporato): pausa durante la registrazione, cattura di immagini fisse
Archivazione - Supporti
-Memoria interna:Memoria flash di 16MB
-Memoria esterna (Opzionale):
schedule MMC (fino a 1GB garantiti)
scheda SD (fino a 2GB garantiti)
scheda SDHC (fino a 8GB garantiti)
- Formato file
-Imagine fissa: JPEG (DCF), EXIF 2.21,
DPOF 1.1, PictBridge 1.0
Filmati: AVI (MJPEG)
Audio: WAV
- Dimensione immagini
| 10w | 9w | 7w | 5w | 2w | 1w |
| 3648X | 3648X | 3648X | 3072X | 2592X | 1920X |
| 2736 | 2432 | 2056 | 2304 | 1944 | 1080 |
| 768 |
- Capacita (1 GB)
※ Questi valori sono stati misurati nelle condizioni standard Samsung e possono variare a seconda delle condizioni di ripresa e delle impostazioni della fotocamera.
Pulsante "E".
- Effetto: COLORE, REG. IMM (NITIDEZZA, SATURAZ, CONTR)
- Modifica: RIDIMENSIONA, RUOTA, COLORE
Riproduzione immagini
- Tipo: Immagine singola, Miniature,
Multi-slide, Filmato
Interfaccia
- Connettore uscita digitale: USB 2.0
-Audio: Mono - Uscita video: NTSC, PAL
selezionabile dall'utente)
-Connettore ingresso alimentazione CC: 3,3 V
Sorgente alimentazione
- Batterie primarie: 2 X AA Alcalina
- Batteria ricaricabile (opzionale) : KIT SNB-2512B
(Batteria & Caricatore 2xAA Ni-MH)
※ La batteria inclusa varia a seconda dell'area di vendita.
Dimensioni (LxHxP) -93.1 X 61.5 X 24 mm (parti sporgenti esclude)
Peso -Circa 120g (senza batterie e scheduled)
Temperatura di esercizio - 0 - 40°C
Umidità di esercizio -5\~85%
Software - Samsung Master, Adobe Reader
※ Le specifiche indicate sono soggetta a migliorifica alla preavviso.
Tutti i marchi sono di proprietà dei rispetti detentori.
Corretto smaltimento delle batterie del prodotto
Corretto smaltimento delle batterie del prodotto (Applicabile nei paesi dell'Unione Europea e in altri paesi europei con sistemi di conferimento differenziato delle batterie.)
Il marchio riportato sulla batteria o sulla sua documentazione o confazione indica che le batterie di questo prodotto non devono essere smalte con altri rifiuti domestici al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva UE 2006/66. Se le batterie non vengono smalte correttamente,QLsostane possono causare danni alla salute umana o all'ambiente.
Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e riciclarle utilizzando il systema di conferimento Gratis o precedo nella propria area di residenza.
La batteria ricaracabile installata in quello prodotto non è sostenibile dall'utente. Per informazioni sulla sostuzione, contattare il proprio fornitore di servizi.
Smaltimento del prodotto
Smaltimento corretto del prodotto (Direttiva WEEE per lo smaltimento dei rifiuti elettrici ed elettronici) (Applicabile in i paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata).
Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati da smaltimento incontrato dei rifiuti, si invita l'utente a separare quello prodotto da altre tipi di rifiuti e di riciclarlo in maniera responsable per favorire il riutilizzo sostinibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio di quello prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito assieme ad altri rifiuti commerciali.
Samsung Techwin è particolaremente attaive alle problematiche riguardanti la tutela dell'ambiente. L'azienda si è pertanto impeggata ad implementare, nel corso dell'intero processo produttivo, unaserie di azioni miranti ad otteneri prodotti sempre più ecocompatibili. L'Ecomarchio apposto sui prodotti certificà l'impegno di Samsung Techwin nel Campo della produzione ecocompatibili e indica che quei prodotti soddisfano i requisiti previsti da Direttiva RoHS emanata dal Parlamento Europeo.
MEMO
Uw camera leren kennen
Inhoudsopgave
Uw camera leren kennen 1
Correia da camera fotografica
Manual duusage, Garantia du producto
CD de software
Itens optionais
Carto de memoria SD/SDHC/MMC
Bateria recarregavel (SNB-2512)
Recarregador (SBC-N2)
Cabo CA
Bolsa
