MANUALE UTENTE LM9012/20 L OR BARISTA PHILIPS

Avvertenze di sicurezza e potenziale pericolo Prima di mettere in funzione l'apparecchio Elementi tecnici di sicurezza Nell’impiego quotidiano Bambini in casa Norme generali

Avvertenze per lo smaltimento * Smaltimento dell'imballaggio * Rottamazione di un apparecchio dismesso

Max. capacità di congelamento Condizioni per la max. capacità di congelamento

Congelare e conservare Acquisto di alimenti surgelati

Congelamento di alimenti freschi Confezionamento di alimenti surgelati Durata di conservazione dei surgelati

Decongelare surgelati

Dotazione Ripiani in vetro Ripiano estraibile in vetro Rastrelliera per vino e champagne Fermabottiglie Vaschetta per ghiaccio

Spegnere e mettere fuori servizio l'apparecchio Spegnere l’apparecchio Mettere fuori servizio l’apparecchio

Temperatura ambiente, ventilazione e profondità della nicchia Temperatura ambiente Ventilazione Profondità della nicchia

Luogo d'installazione

Collegare l’apparecchio Allacciamento elettrico

Conoscere l’apparecchio Elementi di comando

Accendere l’apparecchio Istruzioni per il funzionamento

Scongelamento Frigorifero Congelatore

Regolare la temperatura Frigorifero Congelatore

Pulizia dell’apparecchio Dotazione

Funzione di allarme Allarme porta Disattivare l’allarme

Funzione «rapido» Uso della funzione «rapido» Attivare e disattivare

Capacità utile totale

Rumori di funzionamento Rumori normali Evitare i rumori

Il frigorifero Tenere presente nella conservazione Considerare le zone fredde nel frigorifero Cassetto per verdure con regolatore di umidità

Servizio Assistenza Clienti Ordine di riparazione e consulenza in caso di guasti

m Avvertenze di sicurezza e potenziale pericolo Prima di mettere in funzione l'apparecchio Leggere attentamente tutte le istruzioni per l'uso ed il montaggio. Esse contengono importanti informazioni per l'installazione, l'uso e la manutenzione dell'apparecchio. Il produttore non è responsabile se voi trascurate le indicazioni ed avvertenze del libretto d’istruzioni per l’uso. Conservare tutta la documentazione per l'uso futuro oppure per eventuali successivi proprietari.

Elementi tecnici di sicurezza Questo apparecchio contiene una piccola quantità di gas refrigerante (R600a), un gas Eco-Compatibile, ma infiammabile. Prevenire danneggiamenti ai raccordi del circuito refrigerante durante il trasporto o l’installazione dell’apparecchio. Il gas fuoriuscendo per effetto della pressione, può provocare irritazioni agli occhi. In caso di danni: ▯ tenere lontano dall'apparecchio fiamme o fonti di accensione, ▯ ventilare l'ambiente per alcuni minuti, ▯ spegnere l’apparecchio ed estrarre la spina di alimentazione elettrica, ▯ informare il Servizio Assistenza Clienti autorizzato. La quantità di gas refrigerante contenuta nel vostro apparecchio, circa 8 gr. è indicata nella targhetta d'identificazione posta all'interno dell'apparecchio. Nel caso in cui il cavo di collegamento elettrico dovesse subire danni, è necessario sostituirlo, coinvolgere il servizio assistenza clienti autorizzato o un elettricista qualificato ad eseguire questa operazione.

Installazioni o riparazioni eseguite da personale non autorizzato, possono potenzialmente creare pericolo per l’utente e danni all’apparecchio. Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato o da personale qualificato ad eseguire questa operazione. È consentito usare solo parti di ricambio originali del costruttore. Solo con l’impiego di detti componenti il costruttore garantisce che i requisiti di sicurezza del prodotto siano rispettati. Il prolungamento del cavo elettrico di alimentazione deve essere eseguito dal servizio assistenza clienti autorizzato.

Nell’impiego quotidiano ▯

Non introdurre mai apparecchi elettrici nell’interno di questo elettrodomestico (es. apparecchi di riscaldamento, produttori di ghiaccio elettrici ecc.). Pericolo di esplosione! Non sbrinare o pulire mai l’apparecchio con una pulitrice a vapore. Il vapore può raggiungere parti elettriche e provocare un cortocircuito. Pericolo di scarica elettrica! Non utilizzare oggetti appuntiti o affilati per rimuovere la brina o il ghiaccio. E’ possibile danneggiare i raccordi del circuito refrigerante, che rende inservibile l’apparecchio. Il gas fuoriuscendo per effetto della pressione, può provocare irritazioni agli occhi. Non conservare nell’apparecchio prodotti contenenti propellenti gassosi combustibili (per es. bombolette spray) e sostanze infiammabili. Pericolo di esplosione! Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. quale punto di appoggio o come sostegno.

Per lo sbrinamento e la pulizia estrarre la spina d’alimentazione o disinserire l’interruttore di sicurezza. Evitare di esercitare trazioni sul cordone elettrico, ma impugnare correttamente la spina. Conservare alcool ad alta gradazione in un contenitore ermeticamente chiuso, e posto in posizione verticale. Evitare che olii o grassi imbrattino parti plastiche o le guarnizioni delle porte. I grassi aggrediscono il materiale plastico e la guarnizione della porta diventano fragili e porose. Non ostruire le aperture di passaggio dell’aria di aereazione dell’apparercchio. Evitare pericoli a bambini e persone a rischio: Sono esposti a pericolo i bambini e le persone con limiti fisici, psichici o percettivi ed altresì persone, sprovviste di sufficiente conoscenza del sicuro funzionamento dell'apparecchio. Accertarsi che i bambini e le persone a rischio abbiano ben compreso i pericoli. Una persona responsabile della sicurezza è tenuto a sorvegliare o istruire i bambini e le persone a rischio in rapporto con l'apparecchio. Permettere l’uso dell’apparecchio solo a bambini in età di 8 anni o superiore. Sorvegliare i bambini durante la pulizia e la manutenzione. Non permettere che i bambini giochino con l'apparecchio. Non conservare nel congelatore liquidi in bottiglia e lattine (specialmente le bevande contenenti anidride carbonica). Bottiglie e lattine possono rompersi! Non mettere in bocca alimenti congelati appena presi dal congelatore. Pericolo di ustioni! Evitare il contatto prolungato delle mani con alimenti congelati, ghiaccio o i raccordi dell’evaporatore ecc. Pericolo di ustioni!

Non abbandonare parti dell'imballaggio che possano essere fonte di gioco per i bambini. Pericolo di soffocamento causato da scatole di cartone, fogli di plastica, polistirolo! L'apparecchio non è un giocattolo per bambini! Per apparecchi con serratura della porta: conservare la chiave fuori della portata dei bambini!

Norme generali L’apparecchio è idoneo ▯ ▯

per raffreddare e congelare alimenti, per preparare ghiaccio.

Questo apparecchio è destinato all’uso domestico privato nelle famiglie ed all’ambiente domestico. L’apparecchio è schermato contro i radiodisturbi secondo la direttiva UE 2004/108/EC. La tenuta ermetica del circuito del freddo è stata controllata. Questo prodotto è conforme alle pertinenti norme di sicurezza per gli apparecchi elettrici (EN 60335-2-24). Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.

Avvertenze per lo smaltimento * Smaltimento dell'imballaggio L'imballaggio ha protetto l'apparecchio da eventuali danni da trasporto. Tutti i materiali impiegati sono Eco-Compatibili e riciclabili. Il Vostro contributo: smaltite l'imballaggio secondo la vigenti norme. Chiedere informazioni circa le piattaforme di smaltimento locale alla propria amministrazione comunale.

* Rottamazione di un apparecchio dismesso Gli apparecchi dismessi dispongono ancora di un valore residuo! Un corretto smaltimento nel rispetto dell’ecologia, permette di recuperare materie prime pregiate. Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.

m Avviso In caso di apparecchi fuori uso 1.

Estrarre la spina di alimentazione.

Troncare il cavo elettrico di collegamento e rimuoverlo unitamente alla spina.

Non estrarre i ripiani e i contenitori, questo rende più difficile ai bambini di entrare nel vano frigo dell'apparecchio!

Vietare ai bambini di giocare con un apparecchio dismesso. Pericolo di asfissia!

Temperatura ambiente, ventilazione e profondità della nicchia Temperatura ambiente L’apparecchio è progettato per una determinata classe climatica. In funzione della classe climatica, l’apparecchio può essere usato alle seguenti temperature ambiente. Classe climatica

SN N ST T La classe climatica è indicata nella targhetta portadati.

I frigoriferi contengono gas nel circuito refrigerante e gas nell'isolamento. Refrigerante e gas devono essere smaltiti in modo appropriato. Evitare di danneggiare i raccordi del circuito refrigerante, durante il conferimento dell’apparecchio alla piattaforma di riciclaggio.

Dotazione Dopo il disimballo controllare l’apparecchio per accertare eventuali danni di trasporto. In caso di contestazioni rivolgersi al Vs. fornitore, presso il quale l’apparecchio è stato acquistato.

Temperatura ambiente ammessa da +10 °C a 32 °C da +16 °C a 32 °C da +16 °C a 38 °C

da +16 °C a 43 °C Avvertenza L’apparecchio è perfettamente efficiente nei limiti di temperatura ambiente della classe climatica indicata. Se un apparecchio della classe climatica SN viene messo in funzione a temperature ambiente inferiori, possono essere esclusi danni all’apparecchio fino ad una temperatura di +5 °C.

La dotazione comprende i seguenti componenti:

Apparecchio da incasso

Accessori (a secondo del modello)

Busta con il materiale utile al montaggio

Istruzioni per l’uso

Istruzioni per il montaggio

Libretto del servizio assistenza clienti autorizzato

Allegato di garanzia convenzionale

Informazioni sul consumo energetico e sui possibili rumori

Ventilazione L’aria sulla parete posteriore dell’apparecchio si riscalda. L’aria riscaldata deve poter defluire liberamente. Altrimenti il refrigeratore deve lavorare di più. Questo aumenta il consumo di energia elettrica. Perciò: evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell’aria!

Collegare l’apparecchio Dopo avere posizionato l’apparecchio, attendere circa 1 ore prima di metterlo in funzione, questo assicura che l’olio lubrificante si raccolga nella parte bassa del motore e non penetri nel circuito di raffreddamento. Pulire l’interno dell’apparecchio prima di attivarne la funzione (vedi capitolo «Pulizia dell’apparecchio»).

Profondità della nicchia

Allacciamento elettrico

Per l'apparecchio si consiglia una profondità della nicchia di 560 mm. Una minore profondità della nicchia – minimo 550 mm – fa aumentare leggermente l'assorbimento di energia.

La presa deve essere vicino all’apparecchio ed accessibile anche dopo l’installazione dell’apparecchio.

Luogo d'installazione Per l'installazione è idoneo un ambiente asciutto ventilato. Il luogo d'installazione non deve essere esposto all'irradiazione solare diretta e non essere vicino ad una fonte di calore, come stufa, calorifero ecc. Se è inevitabile l'installazione accanto ad una fonte di calore, utilizzare un idoneo pannello isolante, oppure rispettate le seguenti distanze minime dalla fonte di calore.

Da cucine elettriche o a gas 3 cm.

Da stufe ad olio o a carbone 30 cm.

L’apparecchio è conforme alla classe di isolamento I. Collegare l’apparecchio alla corrente alternata a 220–240 V/50 Hz tramite una presa installata a norma con conduttore di terra. La presa deve essere protetta con dispositivo elettrico di sicurezza di 10–16 A. Per apparecchi, che vengono impiegati in paesi non europei, controllare se la tensione ed il tipo di corrente indicati corrispondono ai valori della locale rete elettrica. Questi dati sono riportati nella targhetta porta-dati.

Avviso I nostri apparecchi possono essere collegati ad un inverter sinusoidale di rete. Gli inverter di rete vengono utilizzati in abbinamento a impianti fotovoltaici e collegati direttamente alla rete elettrica pubblica. Usare inverter sinusoidali nel caso di soluzioni speciali (es. imbarcazioni oppure nelle baite in montagna), laddove non sia disponibile un collegamento elettrico diretto alla rete pubblica.

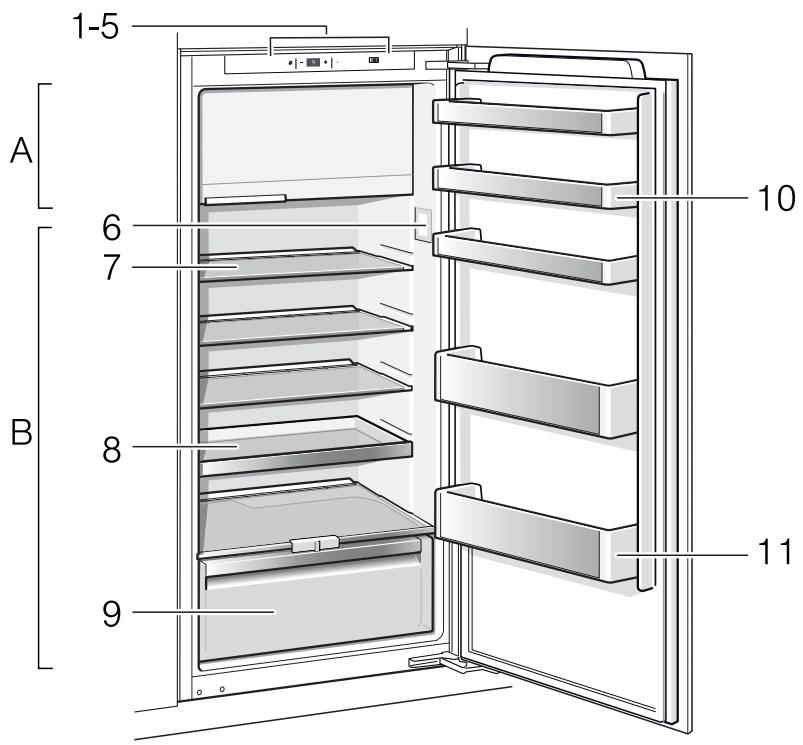

Conoscere l’apparecchio

La dotazione dei modelli può variare. Nelle illustrazioni sono possibili differenze.

Questo libretto d’istruzioni per l’uso è valido per diversi modelli.

Ripiano di vetro nel frigorifero

Ripiano estraibile in vetro

Cassetto per verdure con regolatore di umidità

Balconcino della porta

Ripiano per bottiglie grandi

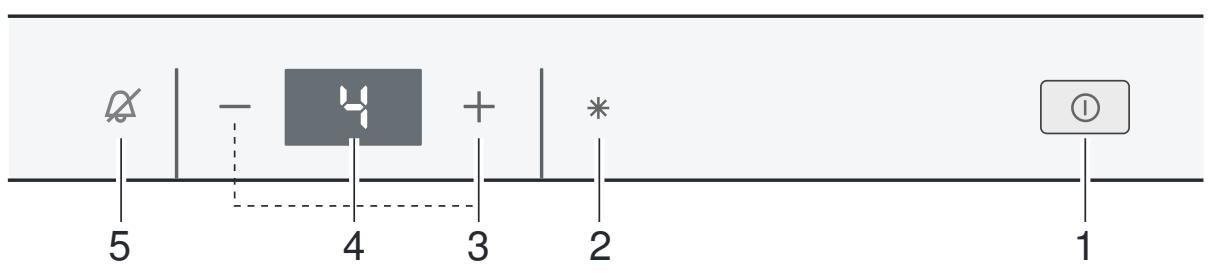

Pulsante Acceso/Spento ÿ

Istruzioni per il funzionamento

Serve per accendere e spegnere l’intero apparecchio.

Dopo l'accensione dell'apparecchio possono passare diverse ore prima che la temperatura regolata sia raggiunta. Durante questo periodo evitare di introdurre alimenti nell’apparecchio.

Durante il funzionamento del gruppo frigorifero, sulla parete posteriore del frigorifero si formano goccioline d’acqua o brina; questo dipende dal funzionamento. Non è necessario raschiare lo strato di brina o asciugare le goccioline d’acqua. La parete posteriore si sbrina automaticamente. L’acqua di sbrinamento si raccoglie nel convogliatore di scarico, scorre al gruppo frigorifero e qui evapora.

Pulsante «rapido» Û Serve per attivare e disattivare la funzione «rapido» (vedi il capitolo Funzione «rapido»).

Pulsanti regolazione temperatura +/Con questi pulsanti si regola la temperatura.

Display della temperatura I numeri corrispondono alle temperature del vano frigo regolate in °C.

Pulsante di allarme Ú Serve per disattivare il segnale acustico di allarme (vedi capitolo «Funzione di allarme»).

Accendere l’apparecchio Accendere l’apparecchio con il pulsante Acceso/ Spento ÿ . Il display della temperatura indica la temperatura regolata. L’apparecchio inizia a raffreddare. Quando la porta è aperta l’illuminazione è accesa. Consigliamo di regolare nel frigorifero una temperatura di +4 °C. Non conservare alimenti delicati a temperatura superiore a +4 °C.

Regolare la temperatura Frigorifero La temperatura può essere regolata da +2 °C a +8 °C. Premere ripetutamente il pulsante di regolazione temperatura +/- finché non è regolata la temperatura del frigorifero desiderata. L’ultimo valore regolato viene memorizzato. La temperatura regolata viene visualizzata nel display della temperatura del frigorifero.

Uso della funzione «rapido» ▯

Quando si introducono prodotti freschi, inserire la funzione «rapido».

Congelamento completo rapido di alimenti – per preservare vitamine, valore nutritivo, aspetto e gusto.

Raffreddamento rapido di bevande.

Conservazione di grandi quantità di alimenti nel frigorifero.

Attivare e disattivare Premere il pulsante «rapido» Û.

Congelatore La temperatura nel frigorifero influenza la temperatura nel congelatore. Cambiare la temperatura nel frigorifero, per cambiare la temperatura nel congelatore. L'impostazione di temperature meno fredde per il frigorifero provoca temperature meno fredde nel congelatore.

Il pulsante è acceso quando la funzione «rapido» è attiva. La funzione «rapido» si disattiva automaticamente dopo ca. 1½ giorni e si passa alla precedente temperatura regolata.

Capacità utile totale Funzione di allarme Allarme porta L'allarme porta (suono continuo) si attiva se la porta dell’apparecchio rimane aperta per oltre due minuti. Chiudendo la porta il segnale acustico si disattiva.

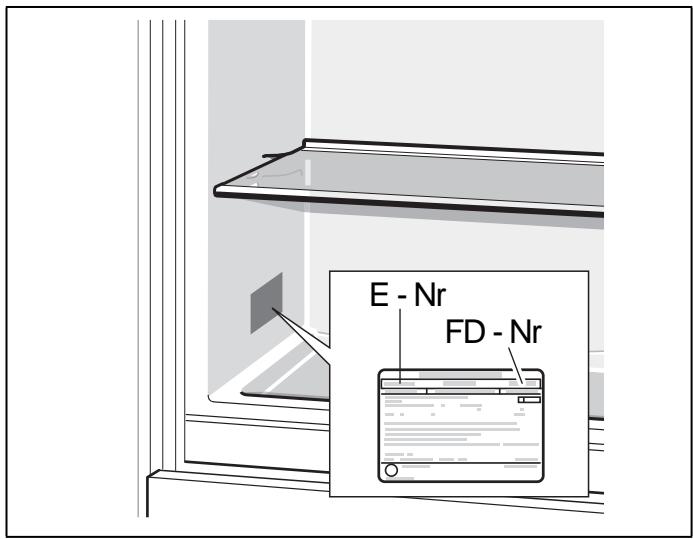

Trovate i dati circa la capienza utile dell’apparecchio sulla targhetta porta-dati (vedi figura nel capitolo «Servizio Assistenza Clienti»).

Disattivare l’allarme

Il frigorifero è il luogo di conservazione ideale per carne, salumi, pesce, latticini, uova, alimenti pronti e prodotti da forno.

Premere il tasto di allarme Ú per disattivare il segnale acustico.

Tenere presente nella conservazione

Funzione «rapido» Quando la funzione «rapido» è attiva, nel congelatore e nel frigorifero la temperatura diventa ancora più bassa.

Conservare alimenti freschi, integri. Così la qualità e la freschezza si conservano più a lungo.

Per i prodotti pronti ed alimenti confezionati osservare la data minima di conservazione o la data di consumo indicata dal produttore.

Sistemare gli alimenti ben confezionati o coperti, per conservare aroma, colore e freschezza. Si evitano così contaminazioni di gusto e alterazioni di colore delle parti di plastica nel frigorifero.

Fare prima raffreddare gli alimenti e le bevande caldi, poi metterli nell’apparecchio.

Possono svilupparsi rumori di funzionamento più forti.

Per congelare piccole quantità di alimenti la funzione «rapido» non è necessaria.

Avvertenza Evitare gli alimenti vengano a contatto con la parete di fondo. In tal caso la circolazione dell’aria viene impedita. Durante il congelamento, le confezioni degli alimenti possono attaccarsi alla parete di fondo.

Considerare le zone fredde nel frigorifero

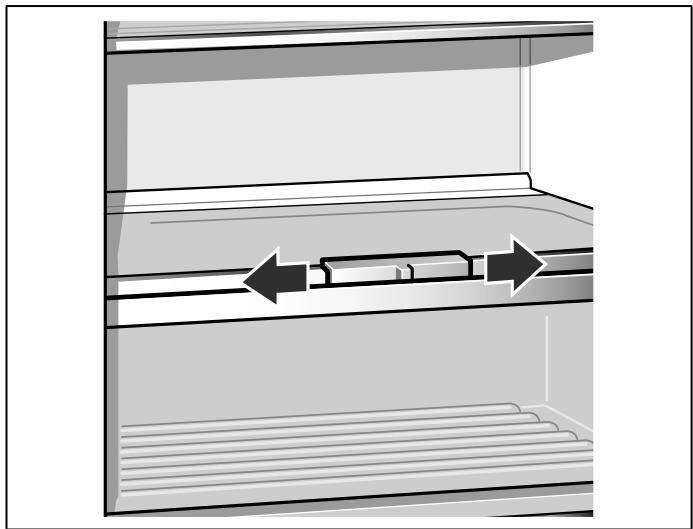

Cassetto per verdure con regolatore di umidità

La circolazione dell’aria nel frigorifero, genera delle zone con temperature differenti:

Il cassetto per verdure è il luogo di conservazione ottimale per frutta fresca e verdura. L’umidità dell’aria nel cassetto per verdure può essere adattata per mezzo di un regolatore di umidità e di una speciale chiusura a tenuta. Con ciò la durata di conservazione di frutta e verdura fresche si raddoppia rispetto alla conservazione tradizionale.

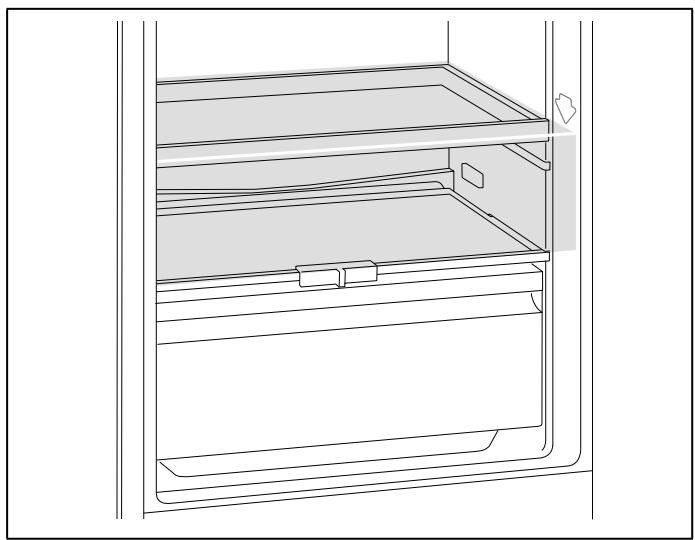

La zona più fredda si trova fra la freccia impressa sulle pareti laterali ed il sottostante ripiano in vetro. Avvertenza Conservare nella zona più fredda gli alimenti delicati (per es. pesce, salsiccia, carne).

La zona meno fredda è nella parte più alta della porta.

L'umidità dell'aria nel cassetto per verdure può essere regolata a seconda del tipo e della quantità dei prodotti da conservare:

soprattutto frutta e in caso di carico elevato – bassa umidità dell'aria

soprattutto verdura e in caso di carico misto o di carico ridotto – alta umidità dell'aria

Avvertenza Conservare nelle zone meno fredde ad es. formaggio duro e burro. Il formaggio può così continuare a diffondere il suo aroma e il burro resta spalmabile.

Per la conservazione ottimale della qualità e dell’aroma di frutta (ad es. ananas, banane, papaie ed agrumi) ed ortaggi (ad es. melanzane, cetrioli, zucchine, peperoni, pomodori e patate) che temono il freddo, conservarle fuori del frigorifero a temperature di +8 °C a +12 °C circa.

A seconda della quantità e del tipo del prodotto conservato, nel cassetto per verdure può formarsi condensa. Rimuovere la condensa con un panno asciutto e adattare l’umidità dell’aria nel cassetto per verdure con il regolatore di umidità.

Il congelatore Serve per:

Congelare e conservare Acquisto di alimenti surgelati

Conservare alimenti surgelati,

Produrre cubetti di ghiaccio,

La confezione non deve essere danneggiata.

Congelare piccole quantità di alimenti.

Rispettare la data di conservazione.

La temperatura nell'espositore-congelatore di vendita deve essere -18 °C o inferiore.

Trasportare gli alimenti surgelati possibilmente in una borsa termica e conservarli poi al più presto nel congelatore.

Dalla maniglia si riconosce se la porta del congelatore è chiusa correttamente.

La porta del congelatore si chiude con uno scatto percettibile.

Se la porta è aperta gli alimenti congelati si scongelano. Il congelatore si ricopre con uno spesso strato di ghiaccio. Inoltre: spreco di energia a causa di alto consumo di corrente elettrica!

Congelamento di alimenti freschi Per il congelamento utilizzare solo alimenti freschi ed integri. Per conservare al meglio valore nutritivo, aroma e colore, sbollentare la verdura prima di congelarla. Non è necessario sbollentare melanzane, peperoni, zucchine ed asparagi. In libreria sono reperibili pubblicazioni sul congelamento e la sbollentatura. Avvertenza Non mettere gli alimenti da congelare in contatto con quelli congelati.

Sono idonei per il congelamento: Prodotti da forno, pesce e frutti di mare, carne, selvaggina, pollame, verdura, frutta, erbe aromatiche, uova senza guscio, latticini, come formaggio, burro e ricotta, pietanze pronte e residui vivande, come minestre, piatti unici, carne e pesce cotti a fuoco lento, vivande di patate, sformati e dolciumi.

Non sono idonei per il congelamento: Tipi di ortaggi, che solitamente si consumano crudi, come insalate in foglia o ravanelli, uova nel guscio, uva, mele intere, pere e pesche, uova sode, yogurt, latte cagliato, panna acida, crème fraîche e maionese.

Max. capacità di congelamento Indicazioni sulla max. possibilità di congelamento in 24 ore sono riportate sulla targhetta d’identificazione (vedi figura nel capitolo «Servizio Assistenza Clienti»).

Condizioni per la max. capacità di congelamento ▯

Congelare gli alimenti freschi possibilmente vicino alle pareti laterali.

Quando si introducono prodotti freschi, inserire la funzione «rapido».

Confezionamento di alimenti surgelati Conservare gli alimenti in confezioni ermetiche, per evitare che perdano il loro gusto o possano essiccarsi.

Decongelare surgelati A seconda del genere e dell’uso, utilizzare una delle seguenti possibilità:

a temperatura ambiente

Introdurre l’alimento nella confezione.

nel forno elettrico, con/senza ventola aria calda

Chiudere la confezione ermeticamente.

nel forno a microonde

Scrivere sulla confezione il contenuto e la data di congelamento.

Imballaggio idoneo: pellicola di plastica, pellicola tubolare di polietilene, fogli di alluminio, contenitori per surgelati. Questi prodotti sono in vendita nel commercio specializzato. Imballaggio non idoneo: carta per imballaggio, carta pergamena, cellofan, sacchetti per rifiuti e sacchetti per la spesa usati.

Non ricongelare gli alimenti parzialmente o completamente decongelati. Questi possono essere di nuovo congelati solo dopo avere preparato (mediante qualsiasi tipo di cottura) pietanze pronte all’uso. Non utilizzare più la durata max. di conservazione.

Dotazione (non in tutti i modelli)

Sono idonei per chiudere le confezioni: anelli di gomma, clip di plastica, fili per legare, nastri adesivi resistenti al freddo e simili. I sacchetti e la pellicola tubolare di polietilene possono essere sigillati mediante saldatura con un apposito apparecchio.

Durata di conservazione dei surgelati La durata di conservazione dipende dal tipo di alimento. Ad una di temperatura di -18 °C:

Pesce, salsiccia, pietanze pronte, prodotti da forno: fino a 6 mesi

Formaggio, pollame, carne: fino a 8 mesi

Verdura, frutta: fino a 12 mesi

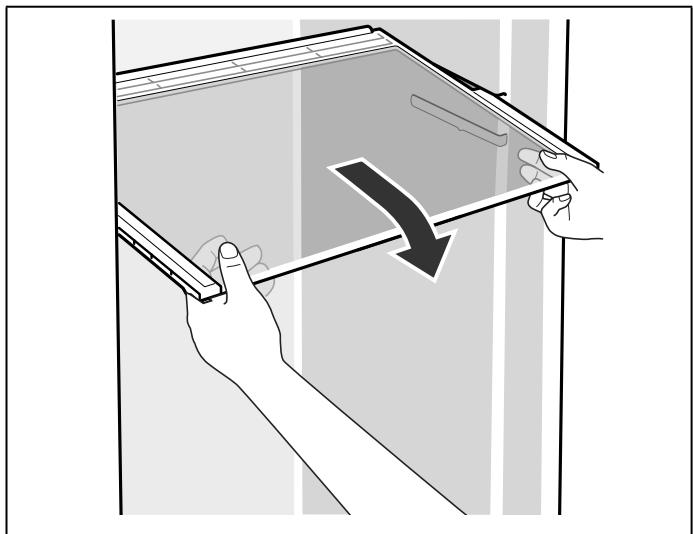

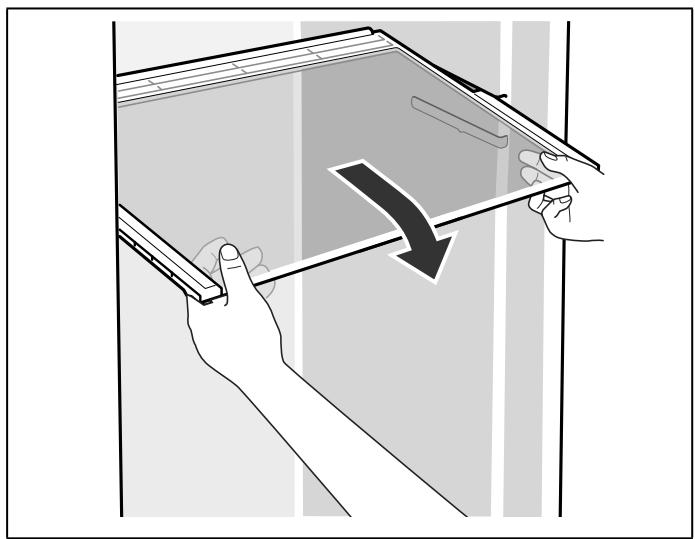

Ripiani in vetro I ripiani interni possono essere spostati a seconda della necessità: Sollevare il ripiano, tirarlo in avanti, abbassarlo e ruotarlo lateralmente.

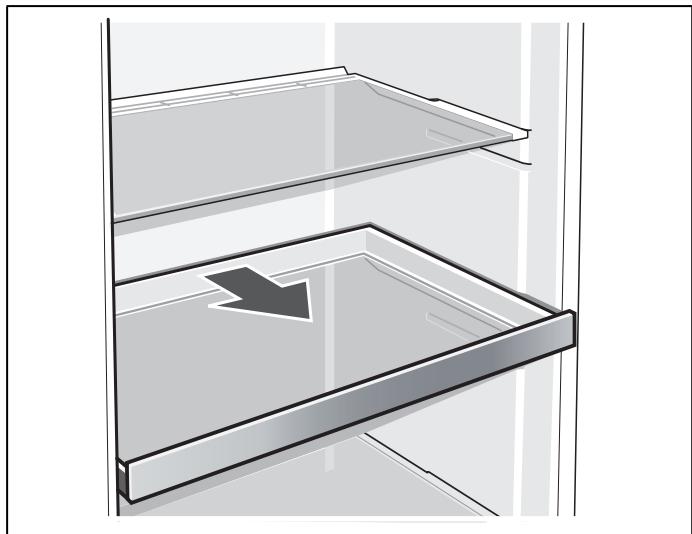

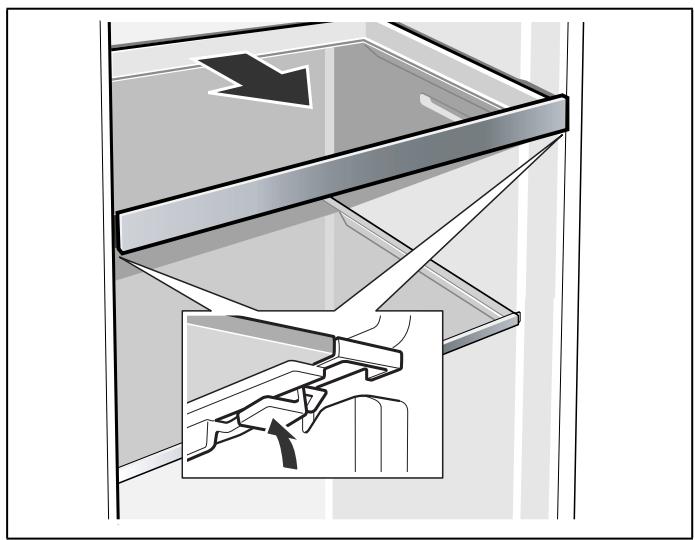

Ripiano estraibile in vetro

Il ripiano estraibile in vetro può essere rimosso per vedere meglio gli alimenti.

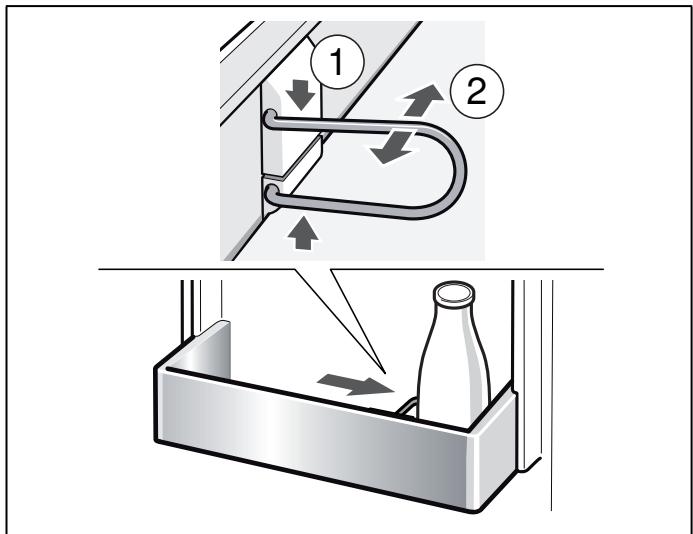

Il fermabottiglie impedisce la caduta delle bottiglie durante l’apertura o la chiusura della porta.

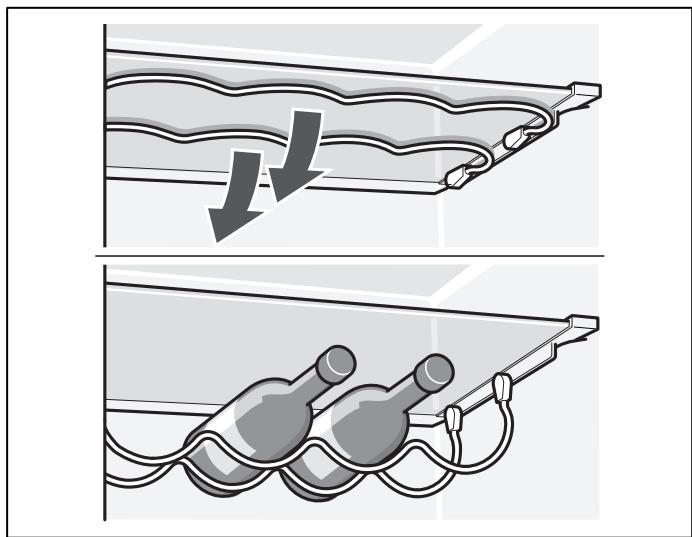

Rastrelliera per vino e champagne

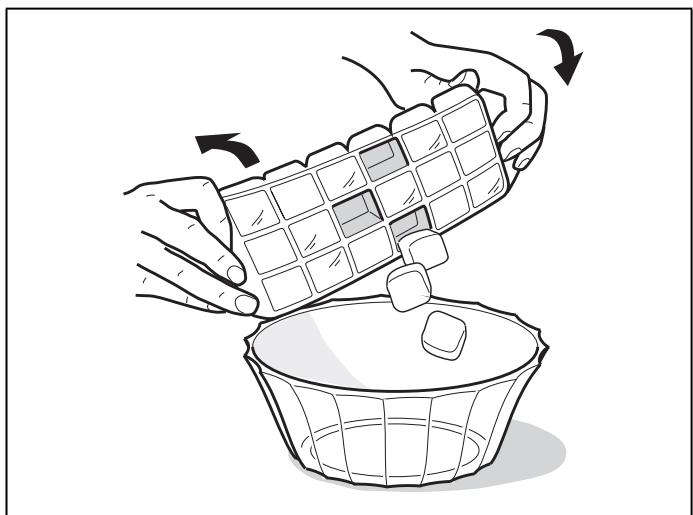

Vaschetta per ghiaccio

Nel portabottiglie per vino e champagne le bottiglie possono essere deporre al sicuro. Se lo spazio è necessario per altri alimenti, gli archetti metallici possono essere sollevati.

Riempire la vaschetta del ghiaccio per ¾ con acqua e riporla nel congelatore. Staccare la vaschetta del ghiaccio eventualmente attaccata solo con un oggetto non acuminato (manico di cucchiaio). Per staccare i cubetti di ghiaccio mettere brevemente la vaschetta sotto acqua corrente oppure torcerla leggermente.

Adesivo «OK» (non in tutti i modelli) Con il controllo della temperatura «OK» possono essere rilevate temperature inferiori a +4 °C. Ridurre gradualmente la temperatura, se l’adesivo termosensibile non visualizza «OK». Avvertenza Alla messa in funzione dell’apparecchio per raggiungere la temperatura possono essere necessarie fino a 12 ore.

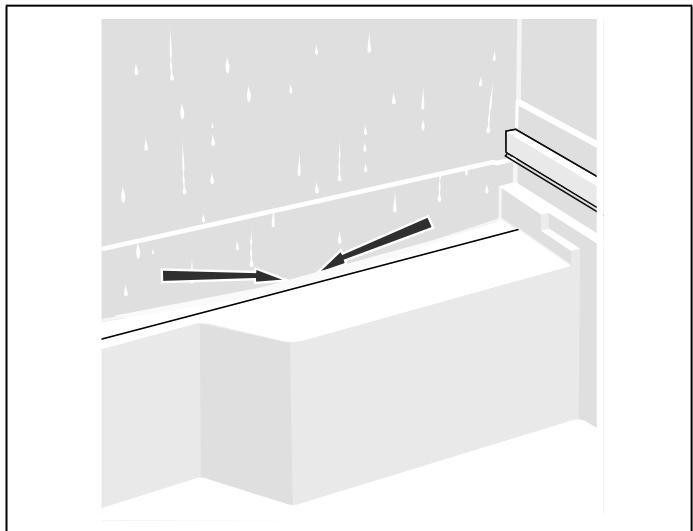

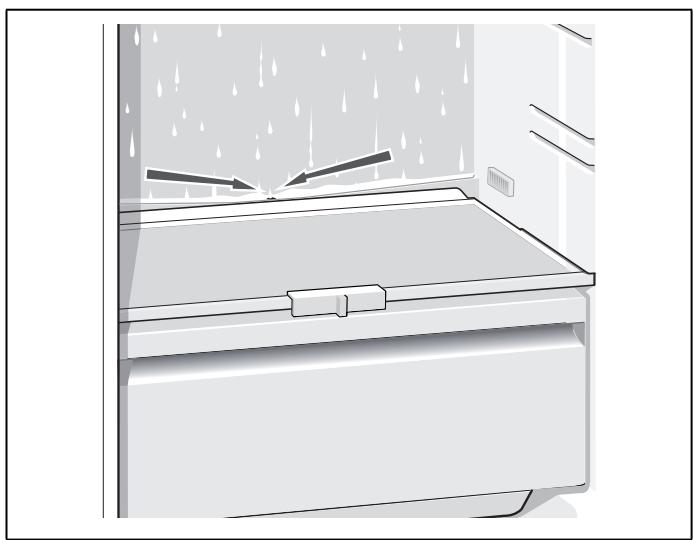

Scongelamento Frigorifero Durante il funzionamento dell'apparecchio, sulla parete posteriore del frigorifero si formano gocce di condensa o di brina. Poiché la parete posteriore si sbrina automaticamente, non è necessario rimuovere la brina o le goccia di condensa. L'acqua di sbrinamento scorre attraverso il convogliatore di scolo dell'acqua di sbrinamento ed il foro di scarico nella vaschetta di evaporazione e qui evapora. Avvertenza

Corretta regolazione

Spegnere e mettere fuori servizio l'apparecchio Spegnere l’apparecchio Premere il pulsante Acceso/Spento ÿ. Il display della temperatura si spegne e il refrigeratore si ferma.

Mettere fuori servizio l’apparecchio Quando non si usa l'apparecchio per un lungo periodo: 1.

Spegnere l’apparecchio.

Estrarre la spina di alimentazione o disinserire il dispositivo elettrico di sicurezza.

Pulire l’apparecchio.

Lasciare aperta la porta dell’apparecchio.

Affinché l’acqua di sbrinamento possa defluire, mantenere pulito il convogliatore dell’acqua di sbrinamento ed il foro di scarico.

Congelatore Il congelatore non sbrina automaticamente. Uno strato di ghiaccio nel congelatore riduce il passaggio del freddo agli alimenti ed aumenta il consumo di energia elettrica. Sbrinare regolarmente il congelatore.

Non raschiare lo strato di brina oppure il ghiaccio con un coltello o con un oggetto acuminato. Non raschaire lo strato di brina o ghiaccio con un coltello e oggetto metallico acuminato; si danneggia il circuito refrigerante. Il gas fuoriuscendo sotto effetto della pressione, può provocare infiammazione agli occhi. Procedere come segue:

Pulizia dell’apparecchio m ▯

Non utilizzare prodotti per pulizia e solventi chemici contenenti sabbia, cloro o acidi.

Non usare spugne abrasive o spugne che graffiano. Sulle superfici metalliche potrebbe formarsi macchie da corrosione.

Non lavare i ripiani ed i contenitori nella lavastoviglie. Questi elementi si possono deformare!

Procedere come segue: 1.

Prima di iniziare la pulizia spegnere l’apparecchio.

Estrarre la spina di alimentazione o disinserire il dispositivo elettrico di sicurezza!

Estrarre gli alimenti e conservarli in un luogo fresco. Disporre l'accumulatore del freddo (se disponibile) sugli alimenti.

Attendere lo sbrinamento dello strato di brina.

Pulire l’apparecchio con un panno morbido, acqua tiepida e poco detergente a pH neutro. L'acqua di lavaggio non deve penetrare nell'illuminazione o, attraverso il foro di scarico, nella zona di evaporazione.

Avvertenza Attivare la funzione «rapido» ca. 4 ore prima dello sbrinamento. Così facendo gli alimenti raggiungono una temperatura molto bassa è possono essere così conservati per un tempo più lungo a temperatura ambiente.

Estrarre gli alimenti congelati, e conservarli provvisoriamente in un luogo fresco. Deporre sugli alimenti congelati l'accumulatore del freddo (se disponibile).

Spegnere l’apparecchio.

Estrarre la spina di alimentazione o disinserire il dispositivo elettrico di sicurezza.

Lavare la guarnizione della porta solo con acqua pulita e poi asciugarla con cura.

Per accelerare lo sbrinamento, mettere nel congelatore una pentola con acqua bollente su un sottopentola.

Dopo la pulizia: ricollegare ed accendere l’apparecchio.

Introdurre di nuovo gli alimenti.

Attendere lo sbrinamento dello strato di brina.

Asciugare l’acqua di sbrinamento con un panno o una spugna.

Asciugare il congelatore.

Accendere di nuovo l’apparecchio.

Introdurre di nuovo gli alimenti congelati.

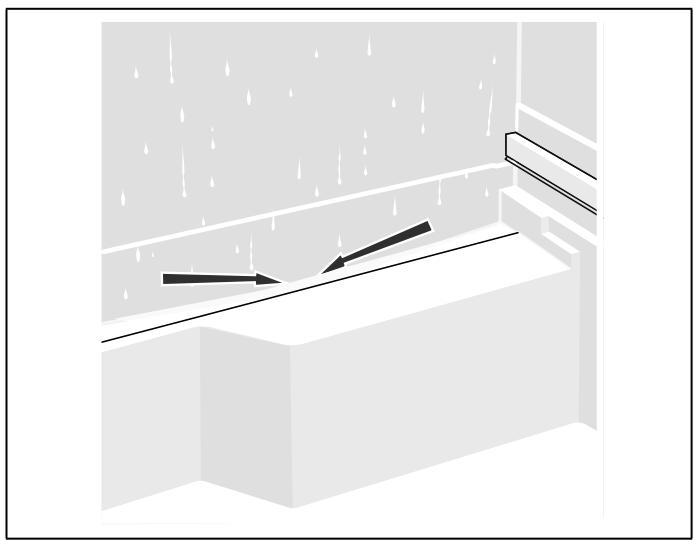

Convogliatore di scolo dell’acqua di sbrinamento

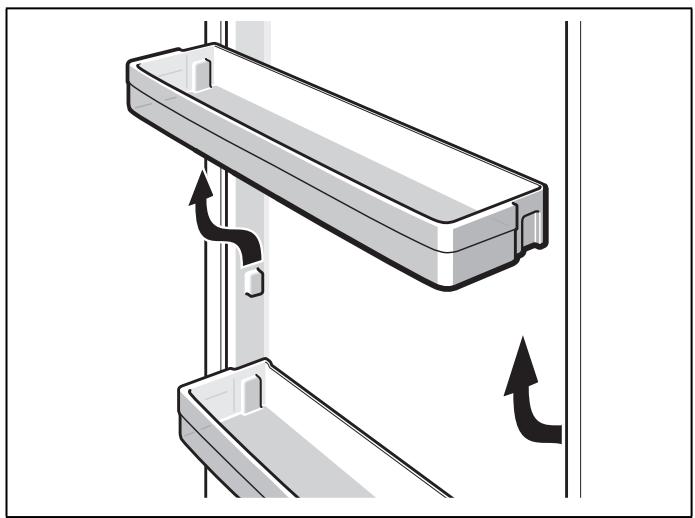

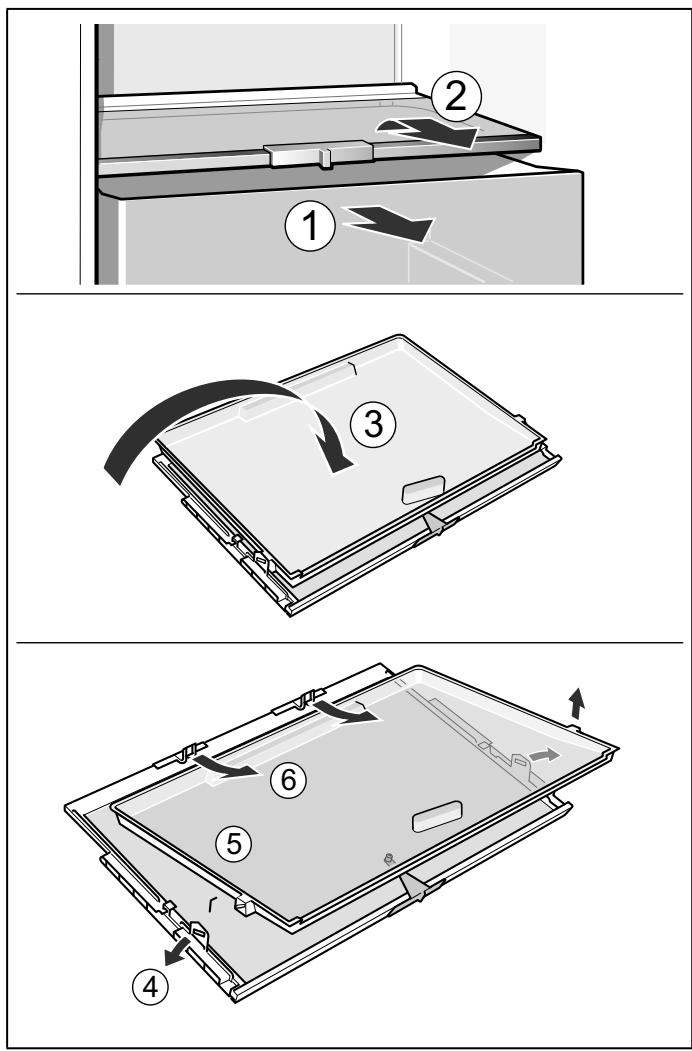

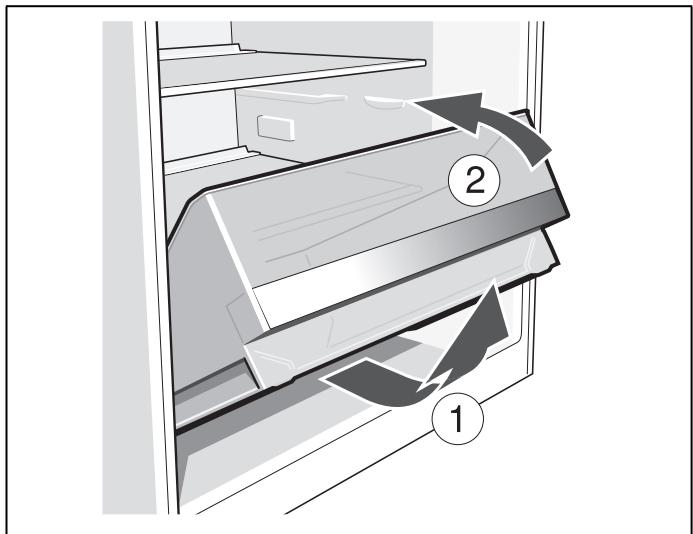

Per la pulizia tutte le parti mobili dell’apparecchio possono essere estratte.

Per pulire il convogliatore di scolo dell’acqua di sbrinamento rimuovere il contenitore estraibile.

Estrarre i ripiani di vetro A tal fine tirare il ripiano verso l’esterno, sollevarlo avanti e poi estrarlo.

Estrarre il ripiano estraibile in vetro Premere le leve nella parte inferiore su entrambi i lati, tirare il ripiano in vetro in avanti, sollevarlo ed estrarlo ruotando lateralmente.

Per il libero deflusso dell’acqua di sbrinamento, pulire regolarmente il convogliatore di scolo dell’acqua di sbrinamento ed il foro di scarico con bastoncini cotonati o simili.

Rimozione dei balconcini dalla porta Sollevare ed estrarre i balconcini.

Estrarre il ripiano in vetro sopra il cassetto per verdure Il ripiano in vetro può essere estratto e smontato per la pulizia.

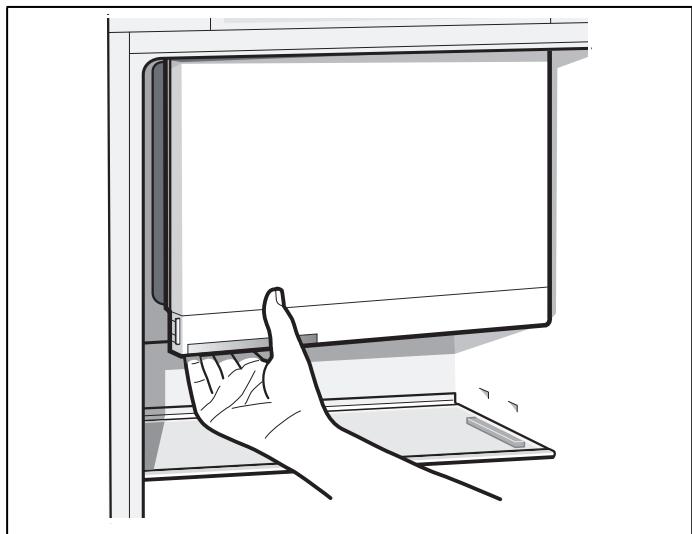

Estrarre i cassetti Estrarre i cassetti fino all’arresto, sollevarli avanti ed estrarli.

Avvertenza Prima di estrarre il ripiano in vetro estrarre il cassetto per verdure.

Odori Nel caso che si avvertano odori sgradevoli:

Spegnere l’apparecchio con il pulsante Acceso/ Spento ÿ.

Estrarre tutti gli alimenti dall’apparecchio.

Pulire l’interno dell’apparecchio (vedi capitolo «Pulizia dell’apparecchio»).

Pulire tutte le confezioni.

Per impedire la formazione di odore, confezionare ermeticamente gli alimenti che emanano forte odore.

Accendere di nuovo l’apparecchio.

Sistemare gli alimenti.

Dopo 24 ore controllare se si è di nuovo sviluppato odore.

Illuminazione (LED) L’apparecchio è dotato di un’illuminazione a LED esente da manutenzione. Riparazioni a questa illuminazione deve essere eseguite solo dal Servizio Assistenza Clienti autorizzato.

Risparmiare energia ▯

Installare l’apparecchio un in ambiente asciutto ventilabile. L’apparecchio non deve essere esposto direttamente al sole o vicino ad una fonte di calore (per es. calorifero, stufa). Altrimenti usare un pannello isolante.

Profondità della nicchia consigliata 560 mm. Una minore profondità della nicchia provoca un maggiore assorbimento di energia.

Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell’apparecchio.

Per scongelare un alimento surgelato metterlo nel frigorifero, si utilizza così il freddo del surgelato per il raffreddamento degli alimenti.

Aprire la porta dell’apparecchio il tempo più breve possibile.

Sbrinare regolarmente lo strato di brina nel congelatore! Uno spesso strato di ghiaccio impedisce il passaggio del freddo agli alimenti congelati ed aumenta il consumo d’energia elettrica.

Rumori di funzionamento Rumori normali Ronzio Motori in funzione (ad es. gruppi frigoriferi, ventilatore). Gorgoglìo, scroscio o fruscìo Derivano dal gas refrigerante, che circola nei i raccordi del circuito refrigerante. Breve scatto Motore, interruttori ed elettrovalvole s'inseriscono/ disinseriscono.

Evitare i rumori L’apparecchio non è livellato

Attenzione che la porta del congelatore sia chiusa correttamente.

Livellare l’apparecchio con una livella a bolla d’aria. Se necessario, mettere sotto uno spessore.

Per evitare un elevato consumo di energia elettrica, pulire di tanto in tanto la parte posteriore dell’apparecchio.

I contenitori o i ripiani traballano o non sono correttamente inseriti

La disposizione delle parti dell'attrezzatura non ha influenza sull'assorbimento di energia dell'apparecchio.

Controllare le parti estraibili ed eventualmente inserirle di nuovo correttamente. I contenitori all’interno dell’apparecchio si toccano tra loro Allontanare un poco le bottiglie o i contenitori.

Eliminare piccoli guasti Prima di rivolgersi al customer service: provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti istruzioni. L’intervento del Servizio Assistenza Clienti in caso di corretto funzionamento del prodotto, è a carico del consumatore. Guasto La temperatura si discosta notevolmente dalle impostazioni iniziali.

Tutte le spie spente.

Il display della temperatura indica «E..». L'illuminazione non funziona.

Rimedio In alcuni casi basta spegnere l'apparecchio per 5 minuti. Se la temperatura è troppo alta, controllare dopo qualche ora se vi è stata una normalizzazione della temperatura.

Interruzione dell’energia elettrica; è scattato il dispositivo elettrico di sicurezza; la spina d’alimentazione non è inserita correttamente. Il sistema elettronico ha riconosciuto un errore. L'illuminazione con il LED è guasta. La porta è rimasta troppo tempo aperta.

Se la temperatura è troppo bassa, ricontrollare la temperatura il giorno seguente. Collegare la spina di alimentazione. Controllare se vi è energia elettrica e controllare il dispositivo elettrico di sicurezza. Rivolgersi al Servizio Tecnico Clienti. Vedi capitolo «Illuminazione (LED)». L'illuminazione si riaccende chiudendo e riaprendo la porta.

L'illuminazione si spegne dopo ca. 10 min.. Il congelatore ha uno spesso strato di ghiaccio. Il fondo del vano frigorifero è bagnato.

Il convogliatore di scolo dell’acqua di sbrinamento o il foro di scarico sono otturati. La temperatura nel frigorifero La porta del congelatore è aperta. è troppo bassa. La temperatura è regolata su valori troppo bassi. La funzione «rapido» è attivata. Il refrigeratore si accende Frequente apertura della porta sempre più spesso e più dell'apparecchio. a lungo. I passaggi dell'aria per l'areazione sono ostruiti. L’apparecchio non raffredda, Il programma «dimostrativo» è attivo. le spie di temperatura e l’illuminazione sono accese. x

Sbrinare il congelatore. Vedi capitolo «Sbrinamento». Prestare sempre attenzione che la porta del congelatore sia chiusa correttamente. Pulire il convogliatore dell’acqua di sbrinamento ed il foro di scarico (vedi «Pulire l’apparecchio»). Chiudere la porta del congelatore. La porta del congelatore si chiude con uno scatto percettibile. Selezionare una temperatura più alta. Disattivare la funzione «rapido». Non aprire inutilmente la porta dell’apparecchio. Liberare le aperture. Avviare l’autotest dell’apparecchio (vedi capitolo «Autotest dell’apparecchio»). Alla fine del programma l’apparecchio passa in modalità funzionamento automatico.

Autotest dell’apparecchio

Servizio Assistenza Clienti

Questo apparecchio dispone di un programma automatico di autotest che individua cause ed inconvenienti che possono essere eliminati solo dal Servizio Assistenza Clienti.

Un Servizio Assistenza Clienti vicino a voi trovate nell’elenco telefonico oppure nell’elenco dei centri di assistenza clienti. Comunicate al Servizio Assistenza Clienti la sigla del prodotto (E-Nr.) e il numero di fabbricazione (FD-Nr.).

Avvio dell’autotest dell’apparecchio 1.

Spegnere l'apparecchio con il pulsante Acceso/ Spento ÿ e attendere 5 minuti.

Accendere l'apparecchio con il pulsante Acceso/ Spento ÿ ed entro i primi 10 secondi seguenti mantenere premuto per 3-5 secondi il pulsante Rapido Û finché non viene emesso un segnale acustico. Il programma di autotest ha inizio. Durante l’autotest, di tanto in tanto viene emesso un lungo segnale acustico.

Trovate questi dati sulla targhetta portadati identificativa.

Se alla fine dell'autotest vengono emessi 2 segnali acustici e viene visualizzata la temperatura impostata: l'apparecchio funziona regolarmente. Se alla fine dell'autotest vengono emessi 5 segnali acustici e il pulsante Rapido lampeggia per Û 10 secondi, si è verificato un errore. Informare il servizio assistenza clienti.

Terminare l’autotest dell’apparecchio Alla fine del programma l’apparecchio passa in modalità funzionamento automatico.

Segnalando la sigla del prodotto e il numero di fabbricazione contribuite ad evitare interventi a vuoto. Questo comporta un concreto risparmio dei costi di trasferta.

Ordine di riparazione e consulenza in caso di guasti Trovate i dati di contatto di tutti i paesi nell’accluso elenco dei centri di assistenza clienti. I 800-091240 CH 0848 840 040
