MODE D'EMPLOI LM9012/20 L OR BARISTA PHILIPS

Les enfants et l’appareil Dispositions générales

40 * Mise au rebut de l'ancien appareil

41 Clayette à bouteilles de vin et champagne Porte-bouteilles Bac à glaçons

Remisage de l'appareil

51 Bac à légumes avec régulateur d’humidité

47 Le fabricant décline toute responsabilité si les consignes et mises en garde contenues dans la notice d'utilisation ne sont pas respectées. Veuillez conserver ces documents en vue d’une réutilisation ultérieure ou pour le cas où l’appareil changerait de propriétaire.

Sécurité technique

L'appareil contient une petite quantité de R600a, un fluide réfrigérant respectueux de l'environnement, mais inflammable. Pendant le transport et la mise en place de l'appareil, veillez à ne pas endommager les tuyauteries du circuit frigorifique. Le fluide réfrigérant peut s’enflammer en jaillissant ou provoquer des blessures oculaires. Si l'appareil est endommagé ▯ éloignez de l'appareil toute flamme nue ou source d'inflammation, ▯ aérez bien la pièce pendant quelques minutes, ▯ éteignez l'appareil puis débranchez la fiche mâle de la prise de courant, ▯ prévenez le service après-vente. Plus l'appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces trop petites, un mélange gaz-air inflammable peut se former en cas de fuite. Comptez 1 m³ de volume minimum de la pièce pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier.

Si le cordon d’alimentation électrique de cet appareil a été endommagé, il faut confier son remplacement au fabricant, au service aprèsvente ou à une personne détenant des qualifications similaires. Les installations et réparations inexpertes peuvent engendrer des risques considérables pour l’utilisateur.

Les réparations ne pourront être réalisées que par le fabricant, le service après-vente ou une personne détenant des qualifications similaires. Il ne faut utiliser que les pièces d'origine du fabricant. Le fabricant ne garantit que les pièces d'origine car elles seules remplissent les exigences de sécurité. S’il faut allonger le cordon de raccordement au secteur avec un prolongateur, procurezvous-le exclusivement auprès du service après-vente.

Pendant l’utilisation

▯ électriques et de provoquer un courtcircuit. Risque d’électrocution ! Pour détacher le givre ou les couches de glace, n’utilisez jamais d’objets pointus ou présentant des arêtes vives. Vous risqueriez d’endommager les tubulures dans lesquelles circule le produit réfrigérant. Si le fluide réfrigérant jaillit, il peut provoquer des lésions oculaires ou s’enflammer. Ne stockez dans l’appareil ni produits contenant des gaz propulseurs inflammables (par ex. bombes aérosols) ni produits explosifs. Risque d’explosion ! Ne vous servez pas des socles, clayettes et portes comme marchepieds ou pour vous appuyer.

L’huile et la graisse ne doivent pas entrer en contact avec les parties en matières plastiques et le joint de porte. Ces derniers pourraient sinon devenir poreux.

Ne recouvrez et n’obstruez jamais les orifices de ventilation de l’appareil. Évitez des risques pour les enfants et les personnes en danger : Sont en danger les enfants et les personnes dont les capacités physiques, psychiques ou de perception sont restreintes, ainsi que les personnes ne détenant pas suffisamment de connaissances sur l’utilisation sûre de l’appareil. Assurez-vous que les enfants et les personnes en danger ont bien compris la nature des dangers. Une personne responsable de la sécurité doit surveiller ou guider les enfants et les personnes en danger lorsqu’elles se trouvent près de l’appareil. Ne permettez l’utilisation de l’appareil qu’aux enfants à partir de 8 ans. Surveillez les enfants pendant le nettoyage et la maintenance. Ne jamais laisser des enfants jouer avec l'appareil. Dans compartiment congélateur, ne stockez pas de liquides en bouteilles ou en boîtes (en particulier les boissons gazeuses). Les bouteilles et les boîtes pourraient éclater ! Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sortis du compartiment congélateur. Risque d’engelures ! Évitez tout contact prolongé des mains avec les produits congelés, la glace ou les tubes de l’évaporateur, etc. Risque d’engelures !

Les enfants et l’appareil

▯ L’appareil n’est pas un jouet pour enfants ! Appareils équipés d’une serrure : rangez la clé hors de portée des enfants !

Dispositions générales

L’appareil convient pour ▯ à la directive UE 2004 / 108 / EC. Le circuit frigorifique a subi un contrôle d’étanchéité. Ce produit est conforme aux dispositions de sécurité applicables visant les appareils électriques (EN 60335-2-24). Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m.

Conseil pour la mise au rebut

* Mise au rebut de l'emballage L’emballage protège votre appareil contre les dommages susceptibles de survenir en cours de transport. Tous les matériaux qui le composent sont compatibles avec l’environnement et recyclables. Aidez-nous : à éliminer l’emballage dans le respect de l’environnement. Pour connaître les circuits actuels de mise au rebut, adressez-vous s.v.p. à votre revendeur ou à l’administration de votre commune.

Eliminez l'emballage en respectant l'environnement.

La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

Avant de mettre au rebut l'appareil qui ne sert plus : 1.

Débranchez sa fiche mâle.

La livraison comprend les pièces suivantes :

Après l’installation de l’appareil en position verticale, attendez au moins une heure avant de le mettre en service. Il peut en effet arriver, pendant le transport, que l’huile présente dans le compresseur se déplace vers le circuit frigorifique.

Une profondeur de niche de 560 mm est recommandée pour cet appareil. Si la niche est moins profonde (profondeur minimum = 550 mm), la consommation d'énergie augmente légèrement.

Un local sec et aérable convient pour installer l'appareil. Evitez de placer l'appareil à un endroit directement exposé aux rayons solaires ou à proximité d'une source de chaleur telle une cuisinière, un radiateur, etc. Si l'installation près d'une source de chaleur est inévitable, utilisez une plaque isolante appropriée ou respectez les distances minimales suivantes :

Avant la première mise en service, nettoyez le compartiment intérieur de l’appareil. (Voir le chapitre « Nettoyage de l’appareil ».)

Branchement électrique

La prise doit être proche de l’appareil et demeurer librement accessibles même après avoir installé ce dernier. L’appareil est conforme à la classe de protection I. Raccordez l’appareil au courant alternatif 220–240 V / 50 Hz, via une prise femelle installée réglementairement et comportant un fil de terre. La prise doit être protégée par un fusible supportant un ampérage de 10 A à 16 A. Sur les appareils qui fonctionneront dans des pays non européens, il faut vérifier que la tension et le type de courant mentionnés sur la plaque signalétique correspondent bien avec celle et celui offert par votre secteur. Vous trouverez ces indications sur la plaque signalétique.

Il ne faut en aucun cas raccorder l’appareil à des fiches électroniques d’économie d’énergie. Nos appareils peuvent être alimentés via des onduleurs pilotés par le secteur ou à pilotage sinusoïdal. Directement raccordées au réseau public, les installations photovoltaïques font appel à des onduleurs pilotés par le secteur. Dans les solutions en îlots (p. ex. sur les bateaux ou les refuges de montagne), ne disposant pas d’un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilotage sinusoïdal.

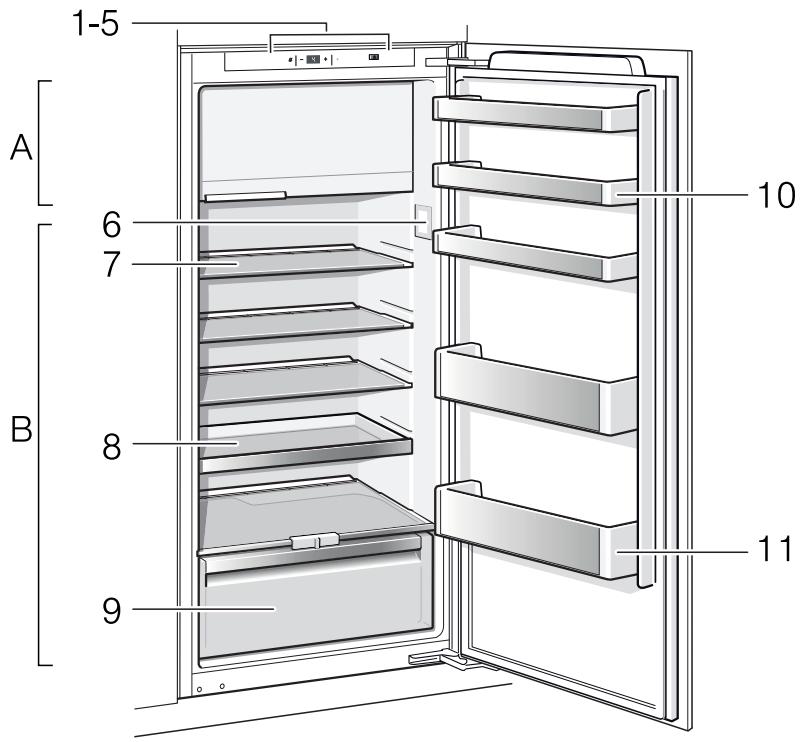

Présentation de l’appareil

La présente notice d’utilisation vaut pour plusieurs modèles.

A Compartiment congélateur

L’appareil commence à réfrigérer. Porte en position ouverte, l’éclairage est allumé. Nous recommandons de régler le compartiment réfrigérateur sur +4 °C (réglage usine). Ne rangez pas les produits alimentaires délicats à une température supérieure à +4 °C.

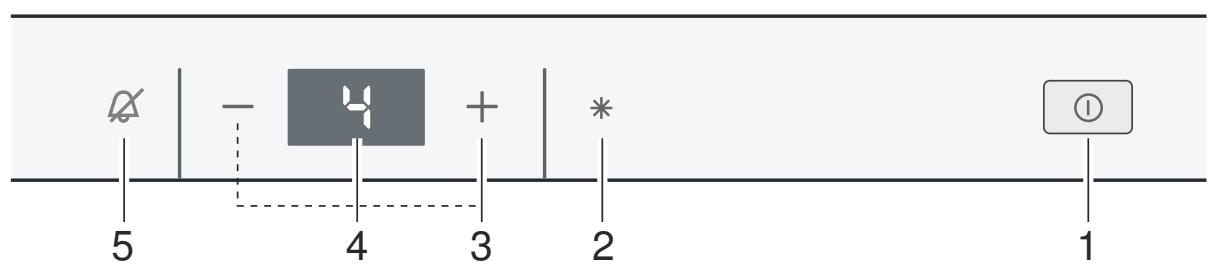

Réglage de la température

Appuyez sur la touche de réglage de la température +/- jusqu’à ce que la température souhaitée soit réglée dans le compartiment réfrigérateur.

La température réglée s’affiche à l’affichage de température du compartiment réfrigérateur.

Utiliser la fonction « rapide »

Compartiment congélateur La température régnant dans le compartiment réfrigérateur influence celle du compartiment congélateur. Pour modifier la température régnant dans le compartiment congélateur, modifiez celle du compartiment réfrigérateur. Si les températures du compartiment réfrigérateur ont été réglées plus élevées, elles accroissent les températures du compartiment congélateur.

La touche est allumé si vous avez activé la fonction

L’alarme relative à la porte (signal sonore permanent) s’active si la porte de l’appareil est restée ouverte plus de deux minutes. Refermer la porte suffit pour que l’alarme sonore cesse.

La fonction « rapide » se désactive automatiquement au bout de 1½ jours puis il revient sur la température préalablement réglée.

Désactiver l’alarme

Le compartiment réfrigérateur Le compartiment réfrigérateur est l’endroit idéal où ranger la viande, la charcuterie, le poisson, les produits laitiers, les œufs, les plats précuisinés et les pâtisseries.

Consignes de rangement

Produits tout prêts et liquides conditionnés : respectez la date de conservation minimum ou la date de consommation indiquée par le fabricant.

Pour préserver l'arôme, la teinte et la fraîcheur, rangez les produits alimentaires bien emballés ou couverts. Vous éviterez de la sorte que des pièces en plastique transmettent le goût ou se décolorent dans le compartiment réfrigérateur.

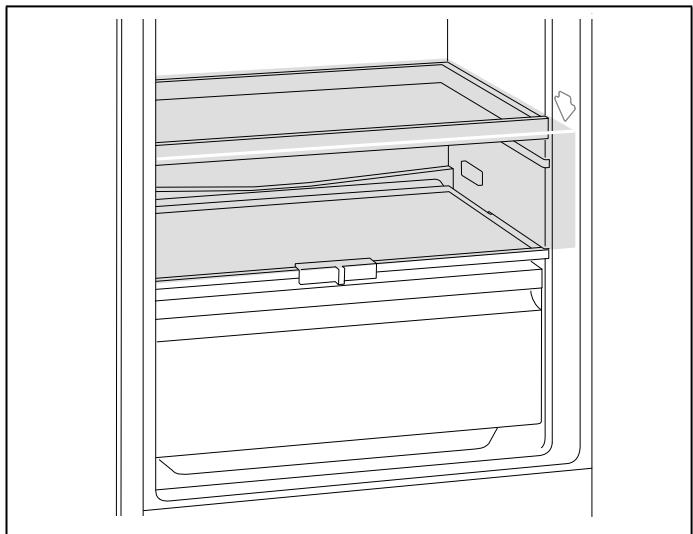

La zone la plus froide se trouve entre la flèche imprimée sur le côté et la clayette en verre qui se trouve en dessous.

Remarque Rangez les produits alimentaires délicats dans la zone la plus froide (par ex. le poisson, la charcuterie, la viande).

Attendez que les boissons et aliments chauds aient refroidi à la température de la pièce avant de les ranger dans l’appareil.

Évitez que les produits alimentaires entrent en contact avec la paroi arrière. Cela gênerait sinon la circulation de l’air. Les produits alimentaires ou les emballages pourraient rester collés, par congélation, contre la paroi arrière.

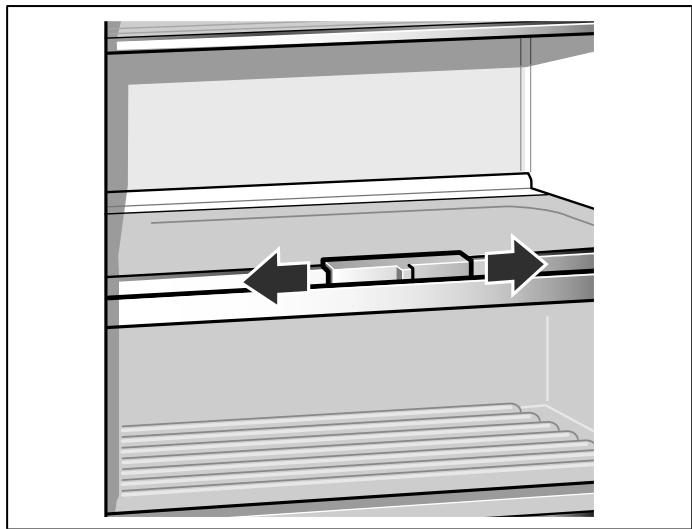

Bac à légumes avec régulateur d’humidité

Le bac à légumes est l’endroit optimal où stocker les fruits et légumes frais. Un régulateur d’humidité et un joint spécial permettent d’ajuster l’humidité de l’air dans le bac à légumes. Les fruits et légumes frais se conservent ainsi jusqu'à deux fois plus longtemps que dans un compartiment conventionnel.

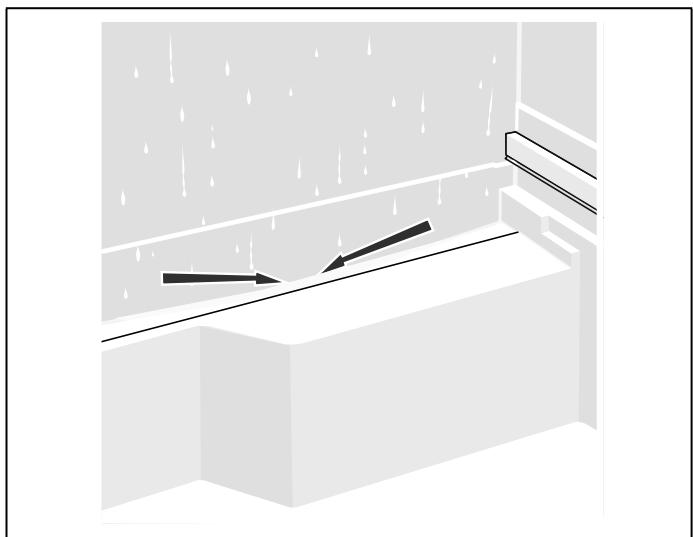

Suivant la quantité et la nature des produits stockés, de l’eau peu se condenser dans le bac à légumes. Retirez l’eau condensée avec un essuie-tout sec et ajustez l'humidité de l’air dans le bac à légumes via le régulateur d’humidité.

Capacité de congélation maximale

Sur la plaquette signalétique, vous trouverez des indications concernant la capacité de congélation maximale en 24 heures (voir la Fig. dans le chapitre « Service après-vente »).

Conditions préalables à la capacité de congélation maximale

▯ L’air ne doit pas pénétrer dans l’emballage pour que les aliments ne perdent pas leur goût ni ne sèchent pas.

Leur emballage doit être intact.

Pour congeler les aliments, n’utilisez que des aliments frais et d’un aspect impeccable. Il faudrait blanchir les légumes avant de les congeler, pour préserver le mieux possible leur valeur nutritive, leur arôme et leur teinte. Il n’est pas nécessaire de blanchir les aubergines, poivrons, courgettes et asperges. Vous trouverez en librairie toute une bibliographie sur la congélation et le blanchissement. Remarque Veillez à ce que les produits alimentaires à congeler n’entrent pas en contact avec des produits déjà congelés.

Ne se prêtent pas à la congélation : Variétés de légumes habituellement dégustées crues telles que la salade ou les radis, œufs dans leur coque, raisins, pommes, poires et pêches entières, œufs cuits durs, yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise.

Emballages adaptés :

Film en plastique, feuilles en polyéthylène, feuilles d’aluminium, boîtes de congélation. Vous trouverez ces produits dans le commerce spécialisé. Emballages inadaptés : Papier d’emballage, papier sulfurisé, cellophane, sacs-poubelles et sachets d’achat déjà utilisés. Moyens d’obturation adaptés : Caoutchoucs, clips en plastique, ficelles, rubans adhésifs résistants au froid, ou assimilés. Vous pouvez sceller les sachets ou boudins en polyéthylèneavec une thermosoudeuse.

Durée de conservation des produits surgelés

La durée de conservation dépend de la nature des produits alimentaires. Si la température a été réglée sur -18 °C :

dans le réfrigérateur,

dans le four électrique, avec / sans ventilateur

dans le micro-ondes.

Soulevez la clayette, tirez-la en avant, abaissez-la et faites la basculer latéralement pour l’extraire.

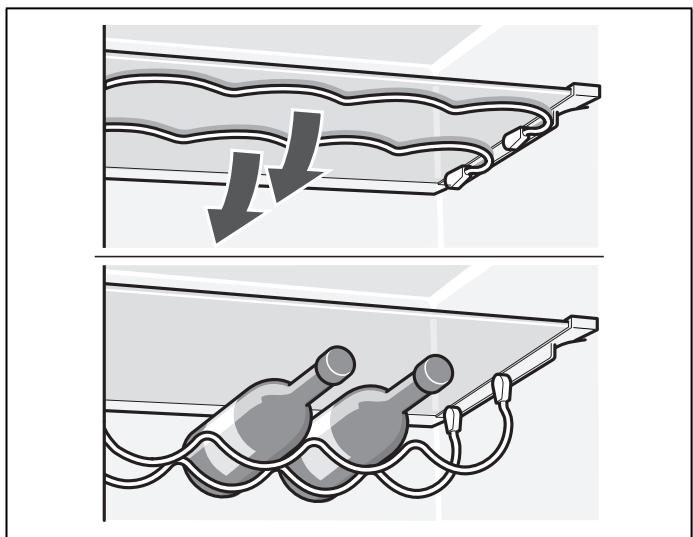

Clayette à bouteilles de vin et champagne

Sur la clayette à vins et champagnes, vous pouvez ranger les bouteilles de manière sûre. S'il vous faut de la place pour d'autres produits alimentaires, vous pouvez basculer les étriers métalliques vers le haut.

Remplissez le bac à glaçons aux ¾ d’eau potable puis rangez-le dans le compartiment congélateur.

Coupure de l’appareil

Appuyez sur la touche Marche / Arrêt ÿ.

Si le bac est resté collé dans le compartiment congélateur, n’utilisez qu’un instrument émoussé pour le décoller (un manche de cuiller par ex.).

L’affichage de température s’éteint. Le groupe frigorifique s’éteint.

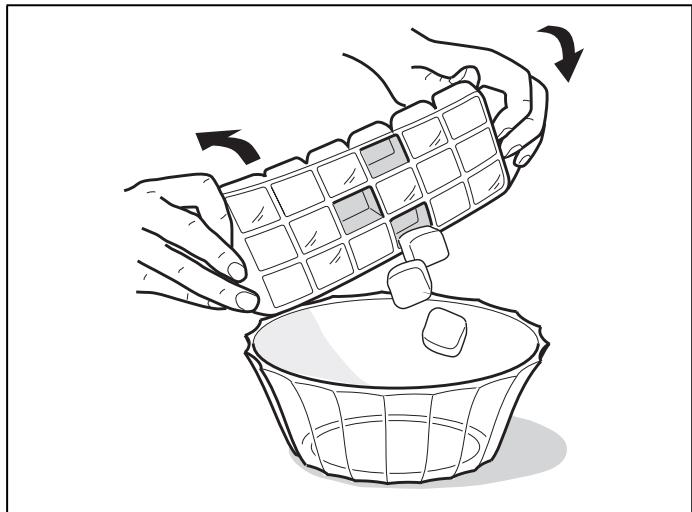

Pour enlever les glaçons du bac, passez-le brièvement sous l’eau du robinet ou déformez légèrement le bac.

Remisage de l'appareil

Si l'appareil doit rester longtemps sans servir : 1.

Éteignez l'appareil.

Maintenez les rigoles à eau de dégivrage et le trou d’écoulement propres afin que cette eau puisse s’écouler.

Compartiment congélateur

Le compartiment congélateur ne dégivre pas automatiquement. Une couche de givre ou de glace gêne l'arrivée du froid sur les produits et augmente la consommation de courant. Décongelez régulièrement le compartiment congélateur.

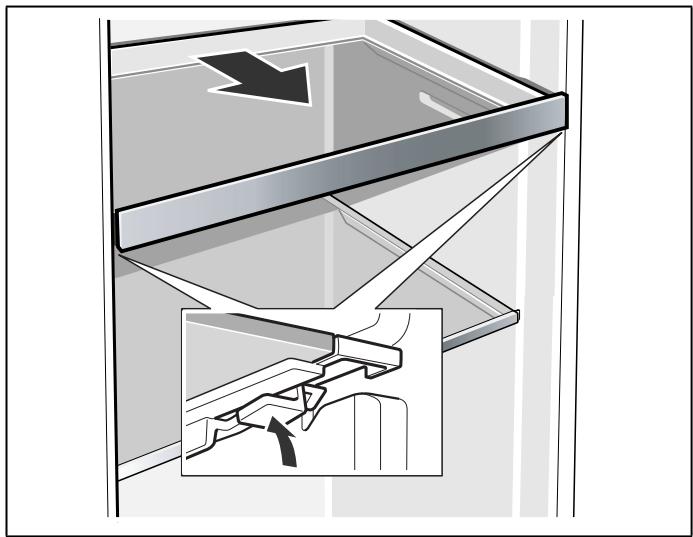

Des deux côtés, appuyez par-dessous sur les leviers, tirez la clayette en verre en avant, soulevez-la puis faites-la pivoter latéralement pour l’extraire.

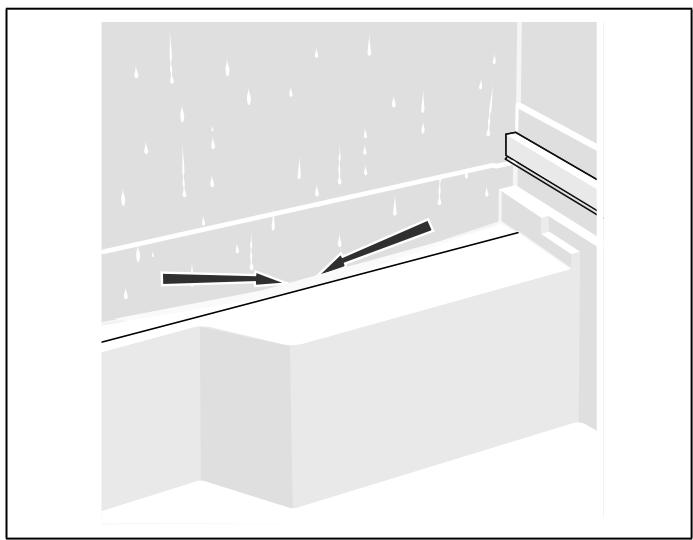

1. Pour nettoyer la rigole d’écoulement d’eau de dégivrage, il faut extraire le bac tiroir. Avec un bâtonnet ouaté ou un objet similaire, nettoyez régulièrement la rigole et le trou d’écoulement afin que l’eau de dégivrage puisse s’écouler.

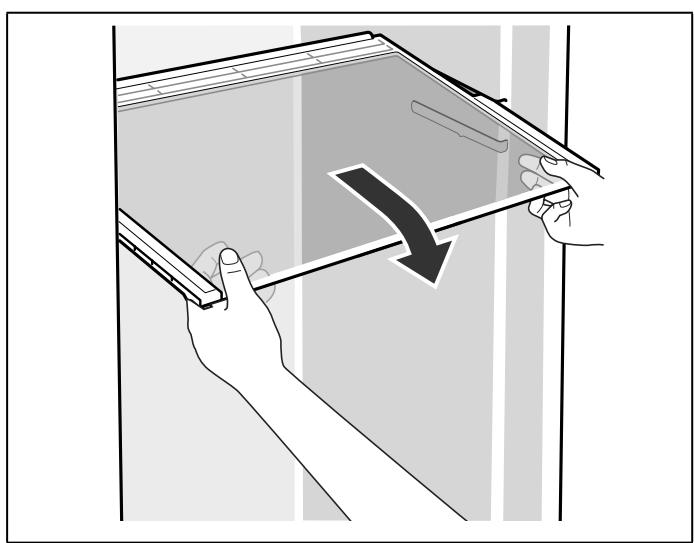

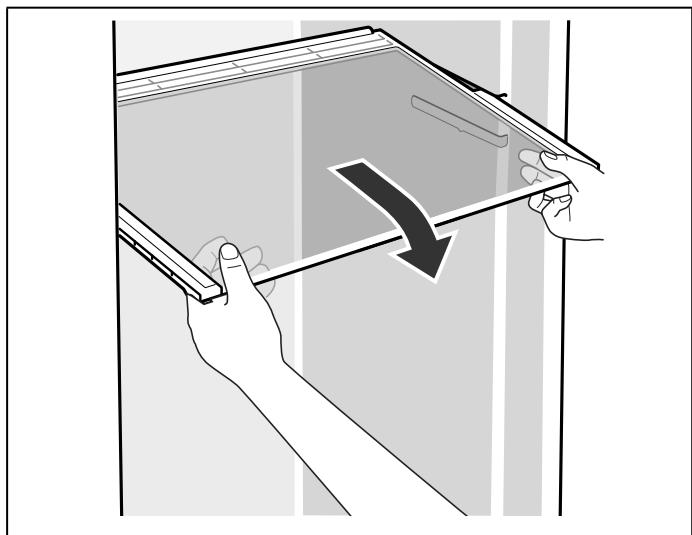

Pour nettoyer, il est possible de retirer toutes les pièces variables de l’appareil. Retirer les clayettes en verre Pour ce faire, tirez la clayette, soulevez-la à l’avant et retirez-la.

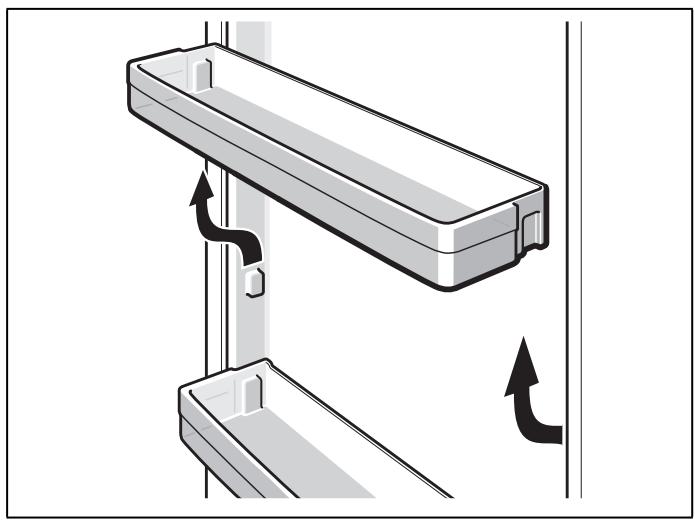

Sortir les supports en contre-porte

Soulevez les supports et retirez-les.

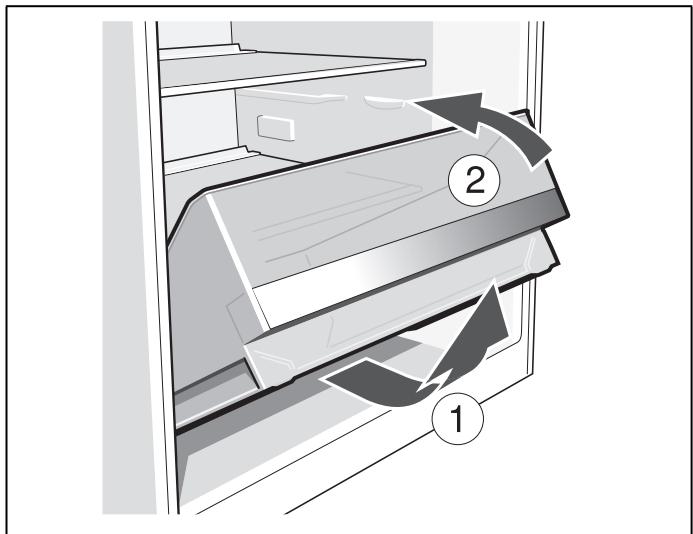

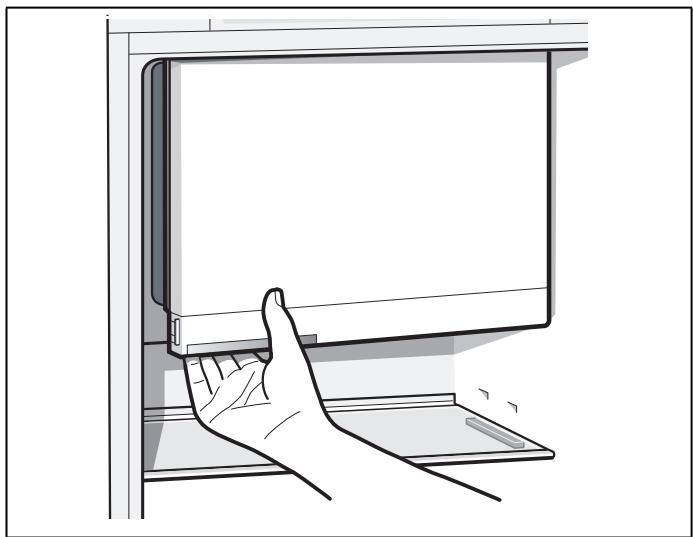

Tirez le bac à vous jusqu’à la butée, soulevez-le

à l’avant puis extrayez-le.

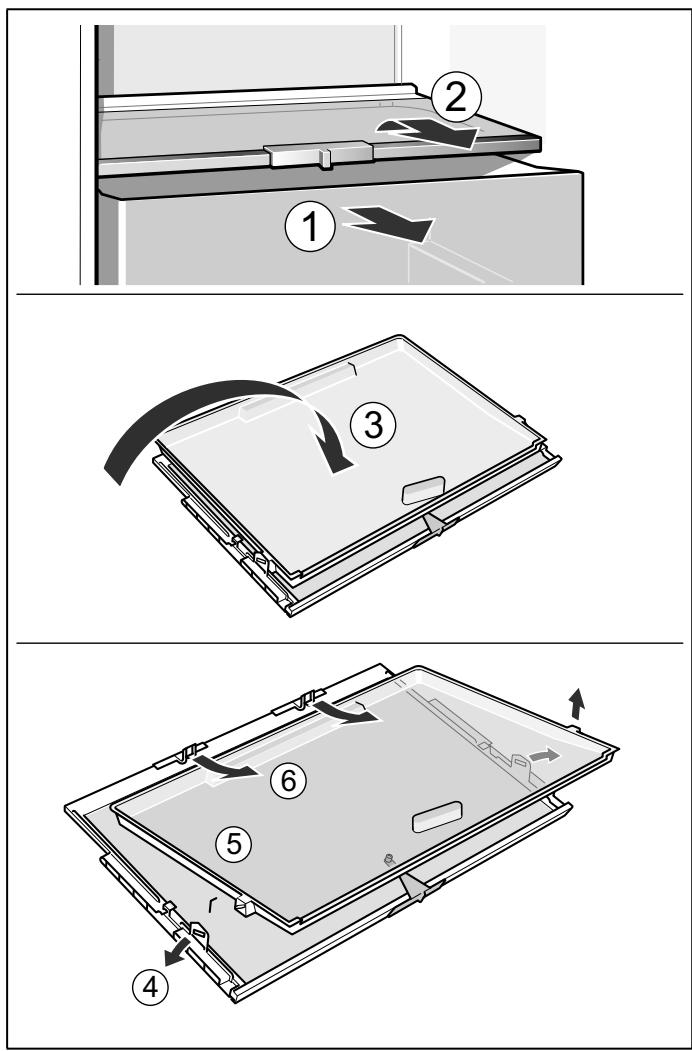

Extraire la clayette en verre au dessus du bac

à légumes Vous pouvez retirer et démonter la clayette en verre pour la nettoyer.

Utilisez le cas échéant une plaque isolante. Choisir une profondeur de niche de 560 mm. Une niche d'une profondeur inférieure accroît la consommation d'énergie.

Attendez que les plats chauds aient refroidi avant de les ranger dans le compartiment congélateur.

Bruits de fonctionnement Bruits parfaitement normaux Bourdonnement sourd Éviter la génération de bruits L’appareil ne repose pas d’aplomb Veuillez mettre l’appareil d’aplomb à l’aide d’un niveau à bulle. Si nécessaire, insérez quelque chose dessous.

Eloignez légèrement les bouteilles ou récipients les uns des autres.

Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous sera facturé même pendant la période de garantie.

Dérangement La température dévie fortement par rapport au réglage.

Aucun voyant ne s'allume.

L’électronique a détecté un défaut.

La mention « E.. » apparaît

à l’affichage de température. L’éclairage ne fonctionne pas. L’éclairage par LED est défectueux. L’appareil est restée ouverte trop longtemps.

Si la température est trop basse, vérifiez à nouveau la température le lendemain.

Branchez la fiche mâle dans la prise de courant. Vérifiez s'il y a du courant, vérifiez les fusibles / disjoncteurs. Appelez le service après-vente. Voir le chapitre « Éclairage (LED) ». Après avoir fermé et ouvert l’appareil, l’éclairage fonctionne à nouveau.

L’éclairage s’éteint au bout d’environ

10 minutes. Le compartiment congélateur présente une épaisse couche de givre.

Dégivrage du compartiment congélateur. Voir la section « Dégivrage ». Veillez toujours à ce que la porte du compartiment congélateur soit toujours correctement fermée.

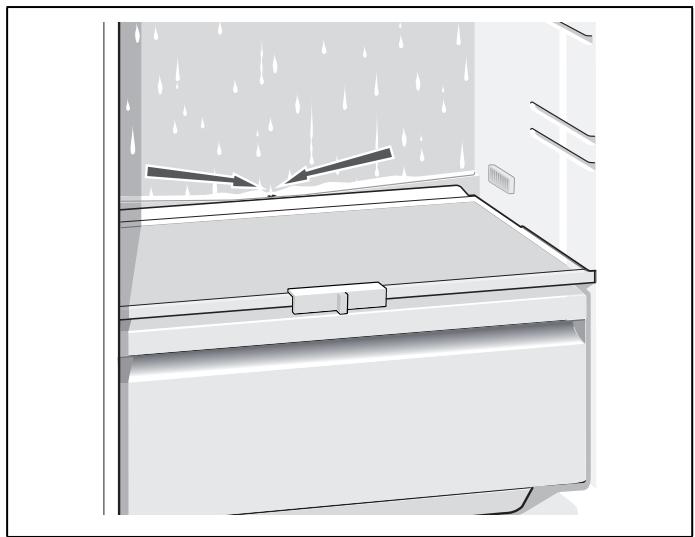

Le fond du compartiment La rigole à eau de dégivrage ou le trou Nettoyez la rigole d’écoulement de l’eau de réfrigération est mouillé. d’écoulement sont bouchés. de condensation et le tuyau d’écoulement voir « Nettoyage de l’appareil ». La température dans La porte du compartiment congélateur Fermez la porte du compartiment congélateur. le compartiment réfrigérateur est ouverte. La porte du compartiment congélateur encrante est trop basse. de façon bien audible. Vous avez réglé la température trop Haussez la température. basse. La fonction « rapide » est activée. Désactiver la fonction « rapide ». Le groupe frigorifique Vous avez ouvert fréquemment N'ouvrez pas l'appareil inutilement. s'enclenche de plus en plus l'appareil. souvent et longtemps. Les orifices d'apport et d'évacuation Enlevez ces obstacles. d'air sont recouverts par des objets faisant obstacle. L’appareil ne réfrigère pas, L’appareil se trouve sur le mode Lancez l’autodiagnostic de l’appareil (voir l’affichage de température Exposition. le chapitre « Autodiagnostic de l’appareil »). et l’éclairage intérieur sont Une fois le programme exécuté, l’appareil revient sur allumés. le service normal. x

Autodiagnostic de l’appareil

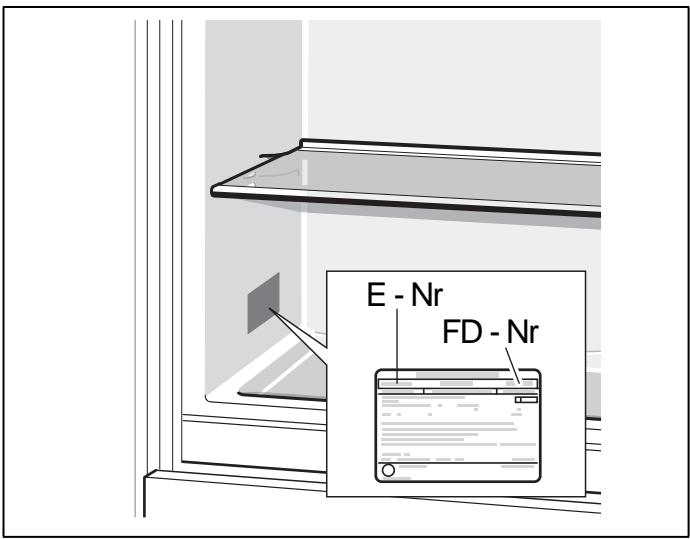

Veuillez indiquer au SAV le numéro de série (E-Nr.) de l’appareil et son numéro de fabrication (FD-Nr.).

Démarrer le self-test de l’appareil

Éteindre l’appareil par la touche Marche/Arrêt ÿ et attendre 5 minutes.

Au cours du self-test, un signal sonore long retentit.

Vous trouverez ces indications sur la plaque signalétique.

Terminer l’autodiagnostic de l’appareil

Une fois le programme exécuté, l’appareil revient sur le service normal.

Aidez-nous à éviter des déplacements inutiles : indiquez les numéros de série et de fabrication. Vous

économiserez ainsi des suppléments de frais inutiles.

Commande de réparation et conseils en cas de dérangements

Vous trouverez les données de contact pour tous les pays dans l’annuaire ci-joint du service aprèsvente. FR 01 40 10 42 12 B 070 222 148 Il refrigeratore si accende Frequente apertura della porta sempre più spesso e più dell'apparecchio. a lungo. I passaggi dell'aria per l'areazione sono ostruiti. L’apparecchio non raffredda, Il programma «dimostrativo» è attivo. le spie di temperatura e l’illuminazione sono accese. x
