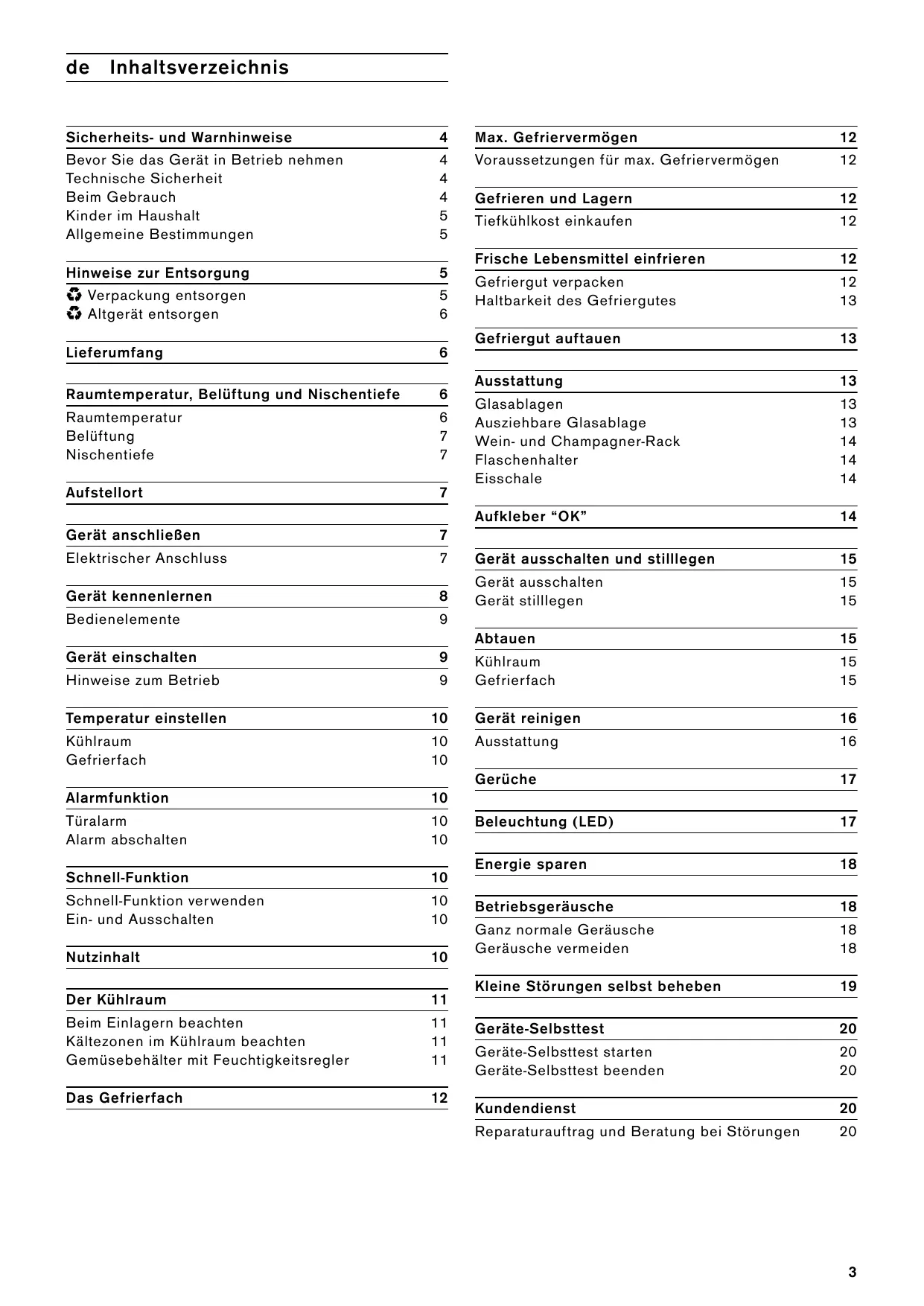

de Inhaltsverzeichnis

de Inhaltsverzeichnis

Sicherheits- und Warnhinweise Bevor Sie das Gerät in Betrieb nehmen Technische Sicherheit Beim Gebrauch Kinder im Haushalt Allgemeine Bestimmungen

Hinweise zur Entsorgung * Verpackung entsorgen * Altgerät entsorgen

Raumtemperatur, Belüftung und Nischentiefe Raumtemperatur Belüftung Nischentiefe

Gerät anschließen Elektrischer Anschluss

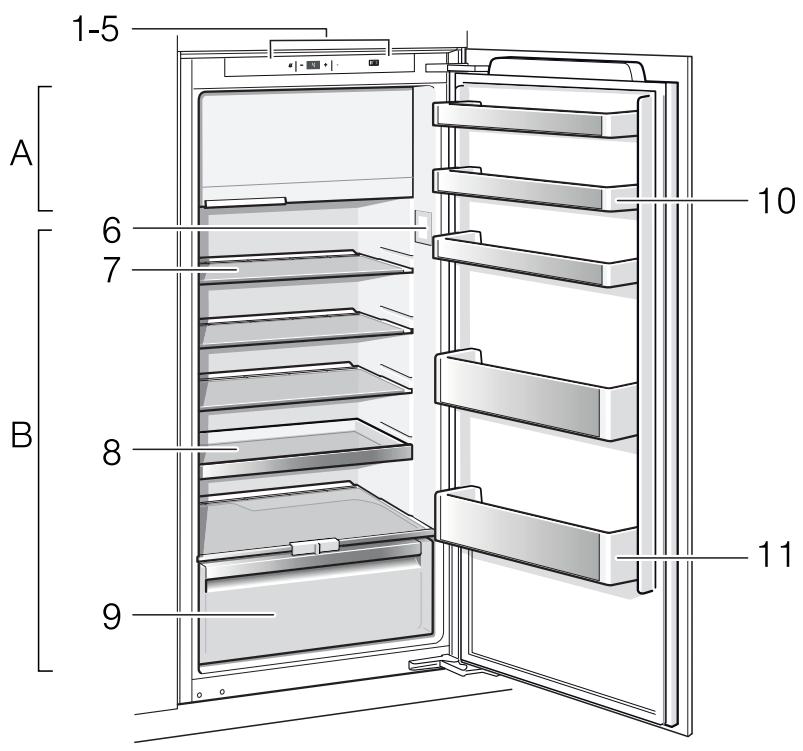

Gerät kennenlernen Bedienelemente

Gerät einschalten Hinweise zum Betrieb

Temperatur einstellen Kühlraum Gefrierfach

Alarmfunktion Türalarm Alarm abschalten

Schnell-Funktion Schnell-Funktion verwenden Ein- und Ausschalten

Der Kühlraum Beim Einlagern beachten Kältezonen im Kühlraum beachten Gemüsebehälter mit Feuchtigkeitsregler

Max. Gefriervermögen Voraussetzungen für max. Gefriervermögen

Gefrieren und Lagern Tiefkühlkost einkaufen

Frische Lebensmittel einfrieren Gefriergut verpacken Haltbarkeit des Gefriergutes

Ausstattung Glasablagen Ausziehbare Glasablage Wein- und Champagner-Rack Flaschenhalter Eisschale

Gerät ausschalten und stilllegen Gerät ausschalten Gerät stilllegen

Abtauen Kühlraum Gefrierfach

Gerät reinigen Ausstattung

Betriebsgeräusche Ganz normale Geräusche Geräusche vermeiden

Kleine Störungen selbst beheben

Geräte-Selbsttest Geräte-Selbsttest starten Geräte-Selbsttest beenden

Kundendienst Reparaturauftrag und Beratung bei Störungen

m Sicherheits- und Warnhinweise Bevor Sie das Gerät in Betrieb nehmen Lesen Sie Gebrauchs- und Montageanleitung aufmerksam durch! Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Gerätes.

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden. Unsachgemäße Installationen und Reparaturen können den Benutzer erheblich gefährden. Reparaturen dürfen nur durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person durchgeführt werden.

Der Hersteller haftet nicht, wenn Sie die Hinweise und Warnungen der Gebrauchsanleitung missachten. Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzer auf.

Es dürfen nur Originalteile des Herstellers benutzt werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen.

Technische Sicherheit

Eine Verlängerung der Netzanschlussleitung darf nur über den Kundendienst bezogen werden.

Das Gerät enthält in geringer Menge das umweltfreundliche, aber brennbare Kältemittel R600a. Achten Sie darauf, dass die Rohre des Kältemittel-Kreislaufes bei Transport oder Montage nicht beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden. Bei Beschädigung ▯ offenes Feuer oder Zündquellen vom Gerät fernhalten, ▯ Raum für einige Minuten gut durchlüften, ▯ Gerät ausschalten und Netzstecker ziehen, ▯ Kundendienst benachrichtigen. Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-LuftGemisch entstehen. Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typenschild im Inneren des Gerätes.

Nie elektrische Geräte innerhalb des Gerätes verwenden (z. B. Heizgeräte, elektrische Eisbereiter usw.). Explosionsgefahr! Nie das Gerät mit einem Dampfreinigungsgerät abtauen oder reinigen! Der Dampf kann an elektrische Teile gelangen und einen Kurzschluss auslösen. Stromschlaggefahr! Keine spitzen oder scharfkantigen Gegenstände verwenden, um Reif- und Eisschichten zu entfernen. Sie könnten damit die Kältemittel-Rohre beschädigen. Herausspritzendes Kältemittel kann sich entzünden oder zu Augenverletzungen führen. Keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe lagern. Explosionsgefahr! Sockel, Auszüge, Türen usw. nicht als Trittbrett oder zum Abstützen missbrauchen.

Zum Abtauen und Reinigen Netzstecker ziehen oder Sicherung ausschalten. Am Netzstecker ziehen, nicht am Anschlusskabel. Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern. Kunststoffteile und Türdichtung nicht mit Öl oder Fett verschmutzen. Kunststoffteile und Türdichtung werden sonst porös. Be- und Entlüftungsöffnungen für das Gerät nie abdecken oder zustellen. Vermeidung von Risiken für Kinder und gefährdete Personen: Gefährdet sind Kinder, Personen, die körperlich, psychisch oder in ihrer Wahrnehmung eingeschränkt sind sowie Personen, die nicht genügend Wissen über die sichere Bedienung des Gerätes haben. Stellen Sie sicher, dass Kinder und gefährdete Personen die Gefahren verstanden haben. Eine für die Sicherheit verantwortliche Person muss Kinder und gefährdete Personen am Gerät beaufsichtigen oder anleiten. Nur Kinder ab 8 Jahren das Gerät benutzen lassen. Bei Reinigung und Wartung Kinder beaufsichtigen. Niemals Kinder mit dem Gerät spielen lassen. Im Gefrierfach keine Flüssigkeiten in Flaschen und Dosen lagern (besonders kohlensäurehaltige Getränke). Flaschen und Dosen können platzen! Nie Gefriergut sofort, nachdem es aus dem Gefrierfach genommen wird, in den Mund nehmen. Gefrierverbrennungsgefahr! Vermeiden Sie längeren Kontakt der Hände mit dem Gefriergut, Eis oder den Verdampferrohren usw. Gefrierverbrennungsgefahr!

Kinder im Haushalt ▯

Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien! Das Gerät ist kein Spielzeug für Kinder! Bei Gerät mit Türschloss: Schlüssel außer Reichweite von Kindern aufbewahren!

Allgemeine Bestimmungen Das Gerät eignet sich ▯ ▯

zum Kühlen und Gefrieren von Lebensmitteln, zur Eisbereitung.

Dieses Gerät ist für den häuslichen Gebrauch im Privathaushalt und das häusliche Umfeld bestimmt. Das Gerät ist funkentstört nach EU-Richtlinie 2004/108/EC. Der Kältekreislauf ist auf Dichtheit geprüft. Dieses Erzeugnis entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte (EN 60335-2-24). Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Hinweise zur Entsorgung * Verpackung entsorgen Die Verpackung schützt Ihr Gerät vor Transportschäden. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit: Entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei der Gemeindeverwaltung.

* Altgerät entsorgen Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Warnung Bei ausgedienten Geräten 1.

Anschlusskabel durchtrennen und mit dem Netzstecker entfernen.

Ablagen und Behälter nicht herausnehmen, um Kindern das Hineinklettern zu erschweren!

Kinder nicht mit dem ausgedienten Gerät spielen lassen. Erstickungsgefahr!

Raumtemperatur, Belüftung und Nischentiefe Raumtemperatur Das Gerät ist für eine bestimmte Klimaklasse ausgelegt. Abhängig von der Klimaklasse kann das Gerät bei folgenden Raumtemperaturen betrieben werden. Klimaklasse SN N ST T

zulässige Raumtemperatur +10 °C bis 32 °C +16 °C bis 32 °C +16 °C bis 38 °C

+16 °C bis 43 °C Die Klimaklasse ist auf dem Typenschild zu finden.

Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel-Kreislaufes bis zur fachgerechten Entsorgung nicht beschädigen.

Lieferumfang Prüfen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden. Wenden Sie sich bei Beanstandungen an den Händler, bei dem Sie das Gerät erworben haben oder an unseren Kundendienst. Die Lieferung besteht aus folgenden Teilen:

Ausstattung (modellabhängig)

Beutel mit Montagematerial

Informationen zu Energieverbrauch und Geräuschen

Hinweis Das Gerät ist innerhalb der Raumtemperaturgrenzen der angegebenen Klimaklasse voll funktionsfähig. Wird ein Gerät der Klimaklasse SN bei kälteren Raumtemperaturen betrieben, können Beschädigungen am Gerät bis zu einer Temperatur von +5 °C ausgeschlossen werden.

Belüftung Die Luft an der Rückwand des Gerätes erwärmt sich. Die erwärmte Luft muss ungehindert abziehen können. Die Kühlmaschine muss sonst mehr leisten. Dies erhöht den Stromverbrauch. Daher: Nie Be- und Entlüftungsöffnungen abdecken oder zustellen!

Gerät anschließen Nach dem Aufstellen des Gerätes mind. 1 Stunde warten, bis das Gerät in Betrieb genommen wird. Während des Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kältesystem verlagert.

Vor der ersten Inbetriebnahme den Innenraum des Gerätes reinigen (siehe Kapitel Gerät reinigen).

Für das Gerät wird eine Nischentiefe von 560 mm empfohlen. Bei einer kleineren Nischentiefe – mindestens 550 mm – erhöht sich die Energieaufnahme geringfügig.

Elektrischer Anschluss

Aufstellort Zum Aufstellen eignet sich ein trockener, belüftbarer Raum. Der Aufstellplatz sollte nicht direkter Sonnenbestrahlung ausgesetzt und nicht in der Nähe einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein:

Zu Elektro- oder Gasherden 3 cm.

Zu Öl- oder Kohleanstellherden 30 cm.

Die Steckdose muss nahe dem Gerät und auch nach dem Aufstellen des Gerätes frei zugänglich sein. Das Gerät entspricht der Schutzklasse I. Über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter das Gerät an 220-240 V/50 Hz Wechselstrom anschließen. Die Steckdose muss mit einer 10-A bis 16-A Sicherung abgesichert sein. Bei Geräten, die in nicht-europäischen Ländern betrieben werden, ist zu überprüfen, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Diese Angaben finden Sie auf dem Typenschild.

Warnung Das Gerät darf auf keinen Fall an elektronische Energiesparstecker angeschlossen werden. Zum Gebrauch unserer Geräte können sinus- und netzgeführte Wechselrichter verwendet werden. Netzgeführte Wechselrichter werden bei Photovoltaikanlagen verwendet, die direkt ans öffentliche Stromnetz angeschlossen werden. Bei Insellösungen (z. B. bei Schiffen oder Gebirgshütten), die keinen direkten Anschluss ans öffentliche Stromnetz haben, müssen sinusgeführte Wechselrichter verwendet werden.

Die Ausstattung der Modelle kann variieren. Abweichungen bei den Abbildungen sind möglich.

Diese Gebrauchsanleitung gilt für mehrere Modelle.

Glasablage im Kühlraum

Ausziehbare Glasablage

Gemüsebehälter mit Feuchtigkeitsregler

Ablage für große Flaschen

Hinweise zum Betrieb

Dient zum Ein- und Ausschalten des gesamten Gerätes.

Nach dem Einschalten des Gerätes kann es mehrere Stunden dauern, bis die eingestellte Temperatur erreicht ist. Vorher keine Lebensmittel in das Gerät legen.

Während die Kühlmaschine läuft, bilden sich Wasserperlen oder Reif an der Rückseite des Kühlraumes; dies ist funktionsbedingt. Ein Abschaben der Reifschicht oder Abwischen der Wasserperlen ist nicht notwendig. Die Rückwand taut automatisch ab. Das Tauwasser wird in der Ablaufrinne aufgefangen, zur Kühlmaschine geleitet und dort verdunstet.

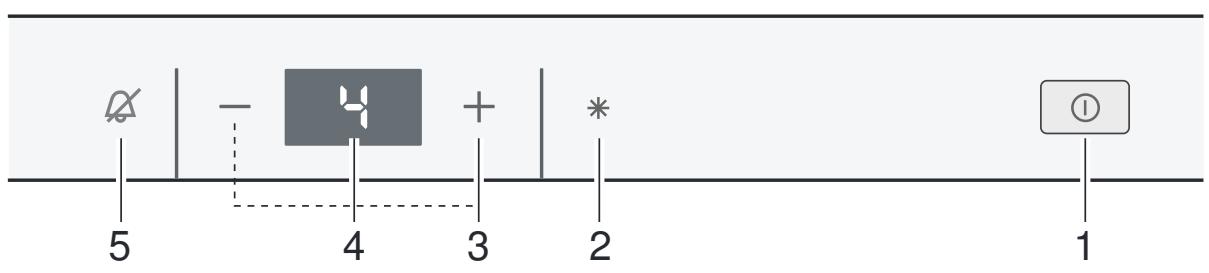

Temperatur-Einstelltasten +/Mit diesen Tasten wird die Temperatur eingestellt.

Temperaturanzeige Die Zahlen entsprechen den eingestellten Kühlraum-Temperaturen in °C.

Dient zum Ein- und Ausschalten der SchnellFunktion (siehe Kapitel Schnell-Funktion). 3

Alarm-Taste Ú Dient zum Abschalten des Warntons (siehe Kapitel Alarmfunktion).

Gerät einschalten Das Gerät mit der Ein/Aus-Taste ÿ einschalten. Die Temperaturanzeige zeigt die eingestellte Temperatur an. Das Gerät beginnt zu kühlen. Die Beleuchtung ist bei geöffneter Tür eingeschaltet. Vom Werk aus empfehlen wir im Kühlraum eine Einstellung von +4 °C. Lagern Sie empfindliche Lebensmittel nicht wärmer als +4 °C.

Temperatur einstellen

Bei eingeschalteter Schnell-Funktion wird es im Gefrierfach und im Kühlraum kälter.

Die Temperatur ist von +2 °C bis +8 °C einstellbar.

Temperatur-Einstelltaste +/- so oft drücken, bis die gewünschte Kühlraum-Temperatur eingestellt ist.

Es kann zu erhöhten Betriebsgeräuschen kommen.

Der zuletzt eingestellte Wert wird gespeichert. Die eingestellte Temperatur wird auf der Temperaturanzeige Kühlraum angezeigt.

Zum Einfrieren kleiner Mengen Lebensmittel benötigen Sie die Schnell-Funktion nicht.

Schnell-Funktion verwenden Gefrierfach Die Temperatur im Kühlraum beeinflusst die Temperatur im Gefrierfach. Ändern Sie die Temperatur im Kühlraum um die Temperatur im Gefrierfach zu ändern. Wärmer eingestellte Kühlraum-Temperaturen bewirken wärmere Gefrierfach-Temperaturen.

Beim Einlegen der frischen Ware die Schnell-Funktion einschalten.

Schnelles Durchfrieren von Lebensmitteln – Vitamine, Nährwerte, Aussehen und Geschmack bleiben erhalten.

Schnelles Kühlen von Getränken.

Einlagern großer Mengen Lebensmittel im Kühlraum.

Alarmfunktion Türalarm Der Türalarm (Dauerton) schaltet sich ein, wenn die Gerätetür länger als zwei Minuten offen steht. Durch Schließen der Tür schaltet sich der Warnton wieder ab.

Alarm abschalten Alarm-Taste Ú drücken, um den Warnton abzuschalten.

Ein- und Ausschalten Schnell-Taste Û drücken. Die Taste leuchtet, wenn die Schnell-Funktion eingeschaltet ist. Die Schnell-Funktion schaltet automatisch nach ca. 1½ Tagen ab und es wird auf die zuvor eingestellte Temperatur umgestellt.

Nutzinhalt Die Angaben zum Nutzinhalt finden Sie in Ihrem Gerät auf dem Typenschild (siehe Bild im Kapitel Kundendienst).

Gemüsebehälter mit Feuchtigkeitsregler

Der Kühlraum ist der ideale Aufbewahrungsort für Fleisch, Wurst, Fisch, Milchprodukte, Eier, fertige Speisen und Backwaren.

Der Gemüsebehälter ist der optimale Lagerort für frisches Obst und Gemüse. Über einen Feuchtigkeitsregler und eine spezielle Abdichtung kann die Luftfeuchte im Gemüsebehälter angepasst werden. Damit kann frisches Obst und Gemüse bis zu zweimal länger gelagert werden als bei konventioneller Lagerung.

Beim Einlagern beachten ▯

Lagern Sie frische, unversehrte Lebensmittel ein. So bleibt Qualität und Frische länger erhalten.

Bei Fertigprodukten und abgefüllten Waren das vom Hersteller angegebene Mindesthaltbarkeitsoder Verbrauchsdatum beachten.

Um Aroma, Farbe und Frische zu erhalten, Lebensmittel gut verpackt oder abgedeckt einordnen. Geschmacksübertragungen und Verfärbungen der Kunststoffteile im Kühlraum werden dadurch vermieden.

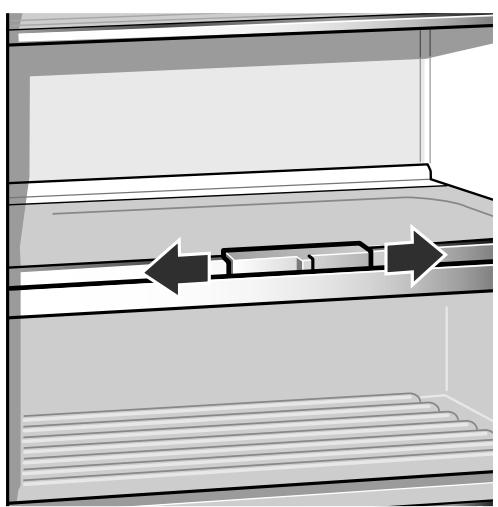

Die Luftfeuchtigkeit im Gemüsebehälter können Sie nach Art und Menge der einzulagernden Ware einstellen:

überwiegend Obst sowie bei hoher Beladung – niedrigere Luftfeuchtigkeit

überwiegend Gemüse sowie bei Mischbeladung oder geringer Beladung – höhere Luftfeuchtigkeit

Warme Speisen und Getränke erst abkühlen lassen, dann ins Gerät stellen.

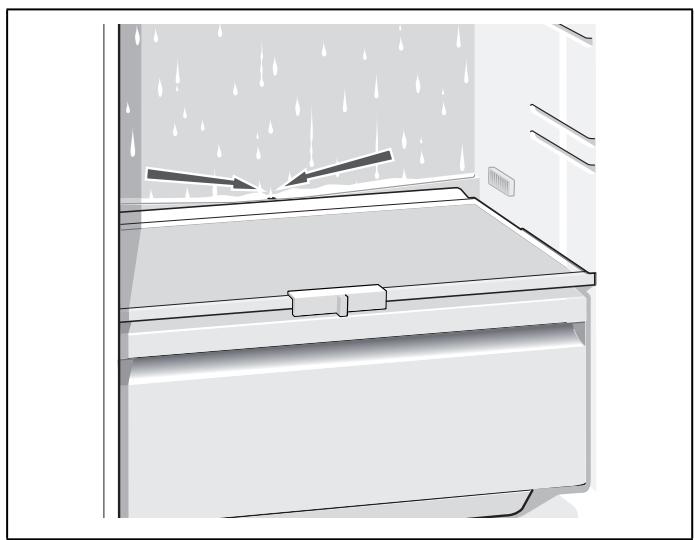

Hinweis Vermeiden Sie Kontakt zwischen Lebensmitteln und Rückwand. Die Luftzirkulation wird sonst beeinträchtigt. Lebensmittel oder Verpackungen könnten an der Rückwand festfrieren.

Kältezonen im Kühlraum beachten Durch die Luftzirkulation im Kühlraum entstehen Zonen unterschiedlicher Kälte:

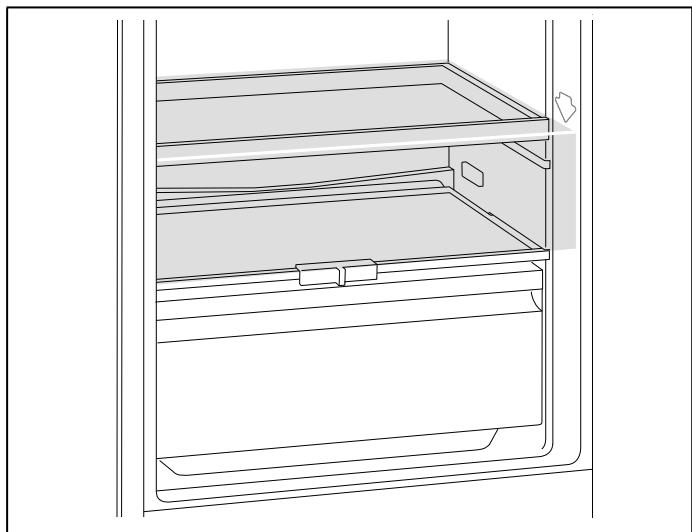

Kälteste Zone ist zwischen dem seitlich eingeprägten Pfeil und der darunter liegenden Glasablage. Hinweis

Kälteempfindliches Obst (z. B. Ananas, Banane, Papaya und Zitrusfrüchte) und Gemüse (z. B. Auberginen, Gurken, Zucchini, Paprika, Tomaten und Kartoffeln) sollten für den optimalen Erhalt von Qualität und Aroma außerhalb des Kühlschrankes bei Temperaturen von circa +8 °C bis +12 °C gelagert werden.

Je nach Lagermenge und Lagergut kann sich im Gemüsebehälter Kondenswasser bilden. Kondenswasser mit einem trockenen Tuch entfernen und Luftfeuchtigkeit im Gemüsebehälter über den Feuchtigkeitsregler anpassen.

Lagern Sie in der kältesten Zone empfindliche Lebensmittel (z. B. Fisch, Wurst, Fleisch).

Wärmste Zone ist an der Tür ganz oben. Hinweis Lagern Sie in der wärmsten Zone z. B. Hartkäse und Butter. Käse kann so sein Aroma weiter entfalten, die Butter bleibt streichfähig.

Das Gefrierfach Dient zum:

Gefrieren und Lagern Tiefkühlkost einkaufen

Lagern von Tiefkühlkost,

Herstellen von Eiswürfeln,

Verpackung darf nicht beschädigt sein.

Einfrieren kleiner Mengen Lebensmittel.

Haltbarkeitsdatum beachten.

Temperatur in der Verkaufstruhe muss -18 °C oder kälter sein.

Tiefkühlkost möglichst in einer Isoliertasche transportieren und schnell in das Gefrierfach legen.

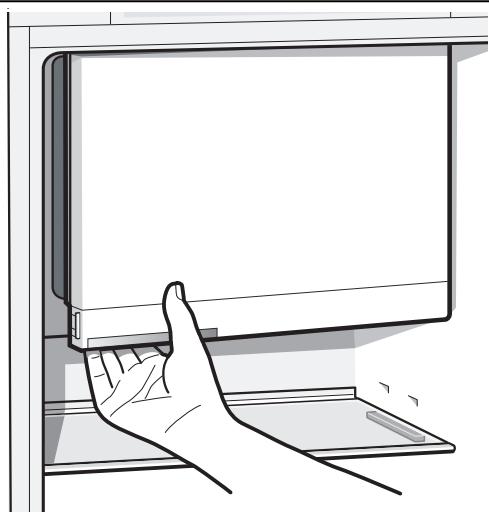

Am Griff erkennen Sie, ob die Gefrierfach-Tür richtig geschlossen ist.

Die Gefrierfach-Tür rastet hörbar ein.

Bei offener Tür taut das Gefriergut auf. Das Gefrierfach vereist stark. Außerdem: Energieverschwendung durch hohen Stromverbrauch!

Frische Lebensmittel einfrieren Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel. Um Nährwert, Aroma und Farbe möglichst gut zu erhalten, sollte Gemüse vor dem Einfrieren blanchiert werden. Bei Auberginen, Paprika, Zucchini und Spargel ist das Blanchieren nicht erforderlich. Literatur über das Einfrieren und Blanchieren finden Sie im Buchhandel. Hinweis Einzufrierende Lebensmittel nicht mit bereits gefrorenen in Berührung bringen.

Zum Einfrieren geeignet sind: Backwaren, Fisch und Meeresfrüchte, Fleisch, Wild, Geflügel, Gemüse, Obst, Kräuter, Eier ohne Schale, Milchprodukte wie Käse, Butter und Quark, fertige Gerichte und Speisereste wie Suppen, Eintöpfe, gegartes Fleisch und Fisch, Kartoffelspeisen, Aufläufe und Süßspeisen.

Zum Einfrieren nicht geeignet sind: Gemüsesorten, die üblicherweise roh verzehrt werden, wie Blattsalate oder Radieschen, Eier in der Schale, Weintrauben, ganze Äpfel, Birnen und Pfirsiche, hartgekochte Eier, Joghurt, Dickmilch, saure Sahne, Creme Fraiche und Mayonnaise.

Max. Gefriervermögen Angaben über das max. Gefriervermögen in 24 Stunden finden Sie auf dem Typenschild (siehe Bild im Kapitel Kundendienst)

Voraussetzungen für max. Gefriervermögen ▯

Frische Lebensmittel möglichst nahe zu den Seitenwänden einfrieren.

Gefriergut verpacken

Beim Einlegen der frischen Ware die Schnell-Funktion einschalten.

Lebensmittel luftdicht verpacken, damit sie den Geschmack nicht verlieren oder austrocknen.

Lebensmittel in die Verpackung einlegen.

Verpackung dicht verschließen.

Verpackung mit Inhalt und Einfrierdatum beschriften.

Als Verpackung geeignet: Kunststoff-Folie, Schlauch-Folie aus Polyethylen, AluFolie, Gefrierdosen. Diese Produkte finden Sie im Fachhandel. Als Verpackung ungeeignet: Packpapier, Pergamentpapier, Cellophan, Müllbeutel und gebrauchte Einkaufstüten. Zum Verschließen geeignet:

Ausstattung (nicht bei allen Modellen)

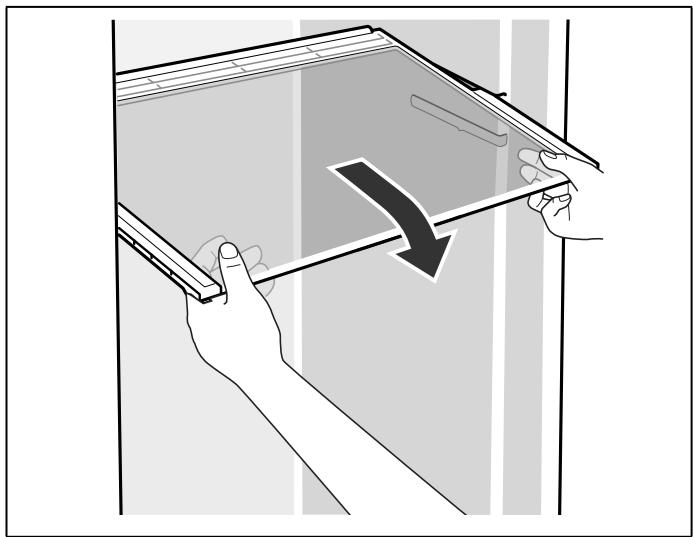

Glasablagen Sie können die Ablagen des Innenraums nach Bedarf variieren: Ablage anheben, nach vorne ziehen, absenken und seitlich hinausschwenken.

Gummiringe, Kunststoff-Klipse, Bindfäden, kältebeständige Klebebänder, o. ä. Beutel und Schlauch-Folien aus Polyethylen können mit einem Folienschweißgerät verschweißt werden.

Haltbarkeit des Gefriergutes Die Haltbarkeit ist abhängig von der Art der Lebensmittel. Bei einer Temperatur von -18 °C:

Fisch, Wurst, fertige Speisen, Backwaren: bis zu 6 Monate

Käse, Geflügel, Fleisch: bis zu 8 Monate

Gemüse, Obst: bis zu 12 Monate

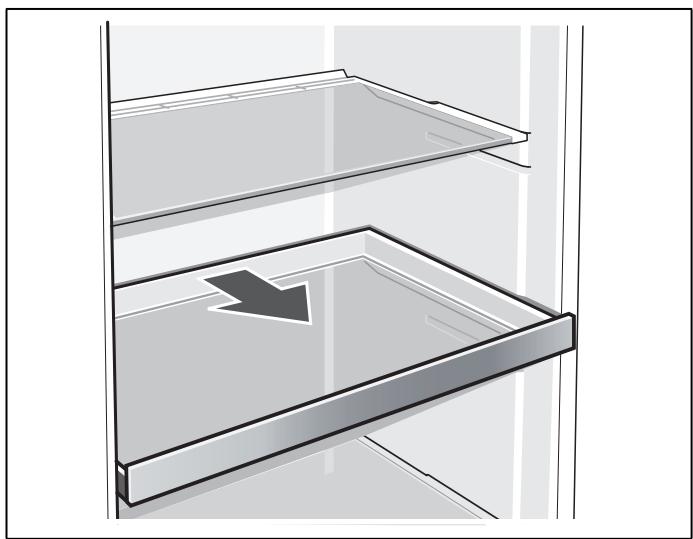

Ausziehbare Glasablage Für bessere Übersicht über die Lebensmittel können Sie die ausziehbare Glasablage herausziehen.

Je nach Art und Verwendungszweck können Sie zwischen folgenden Möglichkeiten wählen:

im elektrischen Backofen, mit/ohne Heißluftventilator

An- oder aufgetautes Gefriergut nicht wieder einfrieren. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden. Die max. Lagerdauer des Gefriergutes nicht mehr voll nutzen.

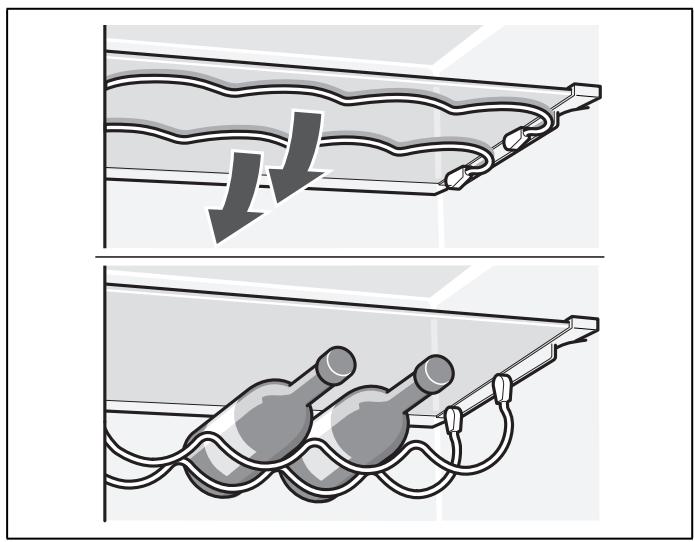

Wein- und Champagner-Rack

Im Wein- und Champagner-Rack können Sie Flaschen sicher ablegen. Benötigen Sie den Platz für andere Lebensmittel, können Sie die Metallbügel nach oben klappen.

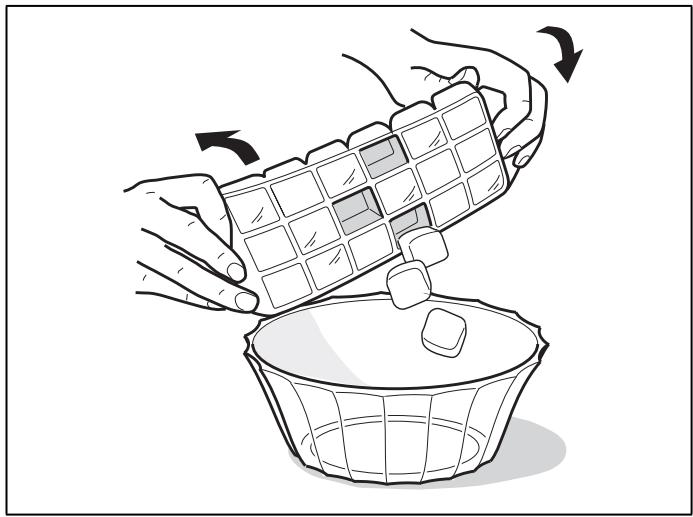

Eisschale ¾ mit Trinkwasser füllen und in den Gefrierraum stellen. Festgefrorene Eisschale nur mit stumpfem Gegenstand lösen (Löffelstiel). Zum Lösen der Eiswürfel Eisschale kurz unter fließendes Wasser halten oder leicht verwinden.

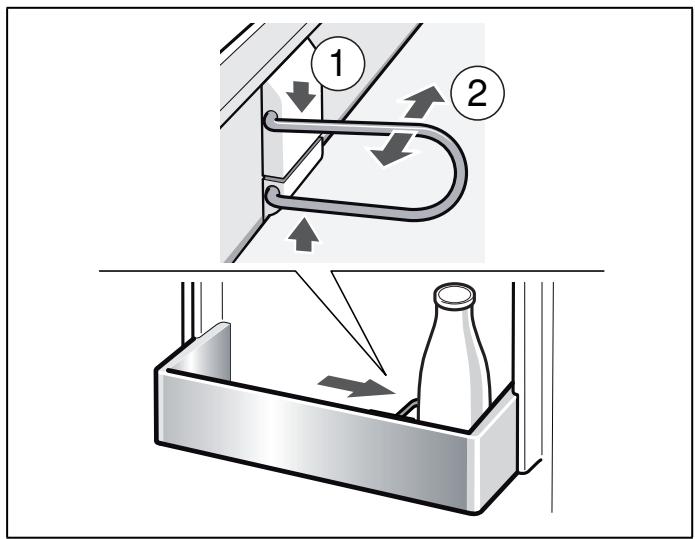

Flaschenhalter Der Flaschenhalter verhindert ein Kippen der Flaschen beim Öffnen und Schließen der Tür.

Aufkleber “OK” (nicht bei allen Modellen)

Mit der “OK”-Temperaturkontrolle können Temperaturen unter +4 °C ermittelt werden. Stellen Sie die Temperatur stufenweise kälter, falls der Aufkleber nicht “OK” anzeigt. Hinweis Bei Inbetriebnahme des Gerätes kann es bis zu 12 Stunden dauern, bis die Temperatur erreicht ist.

Korrekte Einstellung

Gerät ausschalten und stilllegen

Das Gefrierfach taut nicht automatisch ab. Eine Reifschicht im Gefrierfach verschlechtert die Kälteabgabe an das Gefriergut und erhöht den Stromverbrauch. Tauen Sie das Gefrierfach regelmäßig ab.

Ein/Aus-Taste ÿ drücken. Die Temperaturanzeige erlischt und die Kühlmaschine schaltet ab.

Reifschicht oder Eis nicht mit Messer oder spitzem Gegenstand abschaben. Sie könnten damit die Kältemittel-Rohre beschädigen. Herausspritzendes Kältemittel kann sich entzünden oder zu Augenverletzungen führen.

Wenn Sie das Gerät längere Zeit nicht benutzen:

Netzstecker ziehen oder Sicherung ausschalten.

Gehen Sie wie folgt vor:

Gerätetür offen lassen.

Schalten Sie ca. 4 Stunden vor dem Abtauen die Schnell-Funktion ein. Dadurch erreichen die Lebensmittel eine sehr tiefe Temperatur und können somit längere Zeit bei Raumtemperatur gelagert werden.

Abtauen Kühlraum Während das Gerät in Betrieb ist, bilden sich an der Rückwand des Kühlraums Tauwassertropfen oder Reif. Da die Rückwand automatisch abtaut, ist es nicht nötig den Reif oder die Tauwassertropfen zu entfernen. Das Tauwasser läuft durch die Tauwasserrinne und das Ablaufloch zur Verdunstungsschale, wo es verdunstet.

Gefriergut entnehmen und an einem kühlen Ort zwischenlagern. Kälteakku (wenn vorhanden) auf das Gefriergut legen.

Netzstecker ziehen oder Sicherung auslösen.

Zum Beschleunigen des Abtauvorganges einen Topf mit heißem Wasser auf Topfuntersetzer in das Gefrierfach stellen.

Warten, bis die Reifschicht abgetaut ist.

Tauwasser mit Tuch oder Schwamm aufwischen.

Tauwasserrinne und Ablaufloch sauber halten, damit das Tauwasser ablaufen kann.

Gefrierfach trocken reiben.

Gerät wieder einschalten.

Gefriergut wieder einlegen.

Keine sand-, chlorid- oder säurehaltigen Putz- und Lösungsmittel verwenden.

Keine scheuernden oder kratzenden Schwämme verwenden. Auf den metallischen Oberflächen könnte Korrosion entstehen.

Ablagen und Behälter nie im Geschirrspüler reinigen. Die Teile können sich verformen!

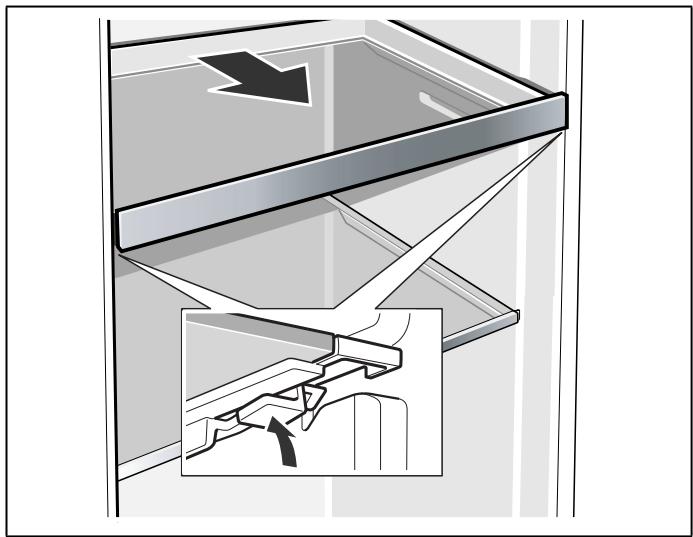

Ausziehbare Glasablage herausnehmen Hebel an der Unterseite beidseitig gedrückt halten, Glasablage nach vorne ziehen, anheben und seitlich herausschwenken.

Gehen Sie wie folgt vor: 1.

Vor dem Reinigen Gerät ausschalten.

Netzstecker ziehen oder Sicherung ausschalten.

Lebensmittel herausnehmen und an einem kühlen Ort lagern. Kälteakku (wenn vorhanden) auf die Lebensmittel legen.

Warten, bis die Reifschicht abgetaut ist.

Gerät mit einem weichen Tuch, lauwarmem Wasser und etwas pH-neutralem Spülmittel reinigen. Das Spülwasser darf nicht in die Beleuchtung oder durch das Ablaufloch in den Verdunstungsbereich gelangen.

Die Türdichtung nur mit klarem Wasser abwischen und danach gründlich trocken reiben.

Nach dem Reinigen Gerät wieder anschließen und einschalten.

Lebensmittel wieder einlegen.

Ausstattung Zum Reinigen lassen sich alle variablen Teile des Gerätes herausnehmen. Glasablagen herausnehmen Dazu Ablage herausziehen, vorne anheben und herausnehmen.

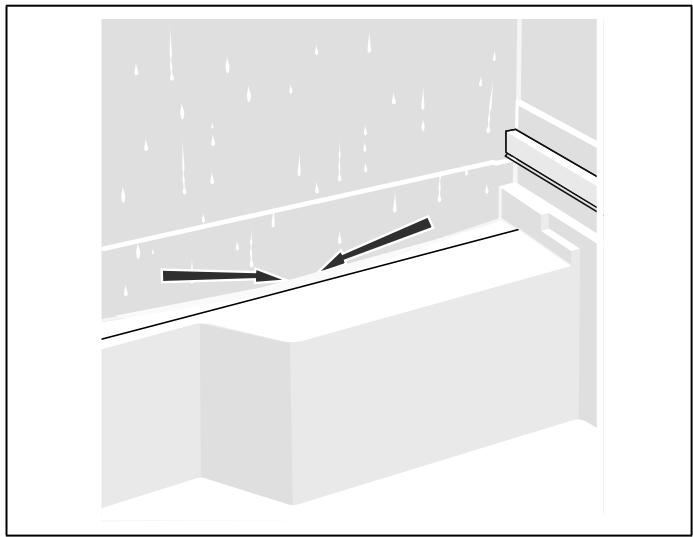

Tauwasserrinne Zum Reinigen der Tauwasserrinne muss der Auszugsbehälter herausgenommen werden. Tauwasserrinne und Ablaufloch regelmäßig mit Wattestäbchen oder ähnlichem reinigen, damit das Tauwasser ablaufen kann.

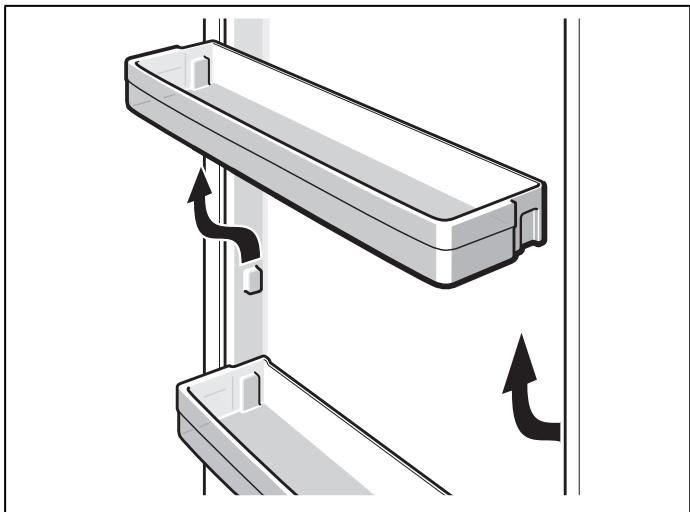

Ablagen in der Tür herausnehmen

Behälter herausnehmen

Ablagen nach oben anheben und herausnehmen.

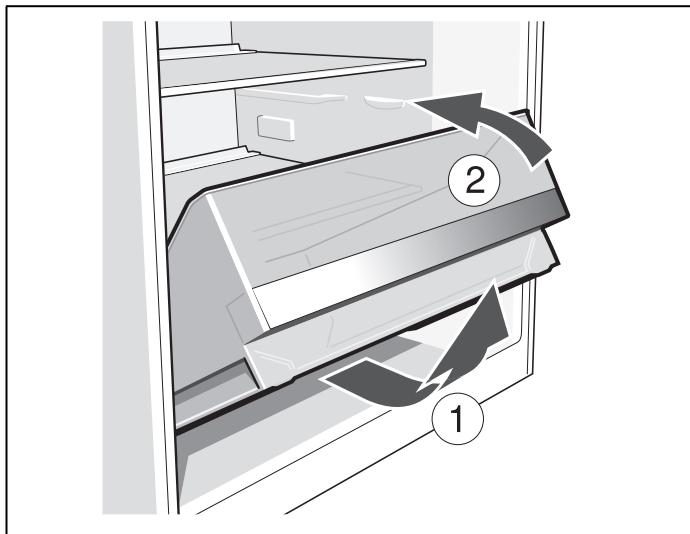

Behälter bis zum Anschlag herausziehen, vorne anheben und herausnehmen.

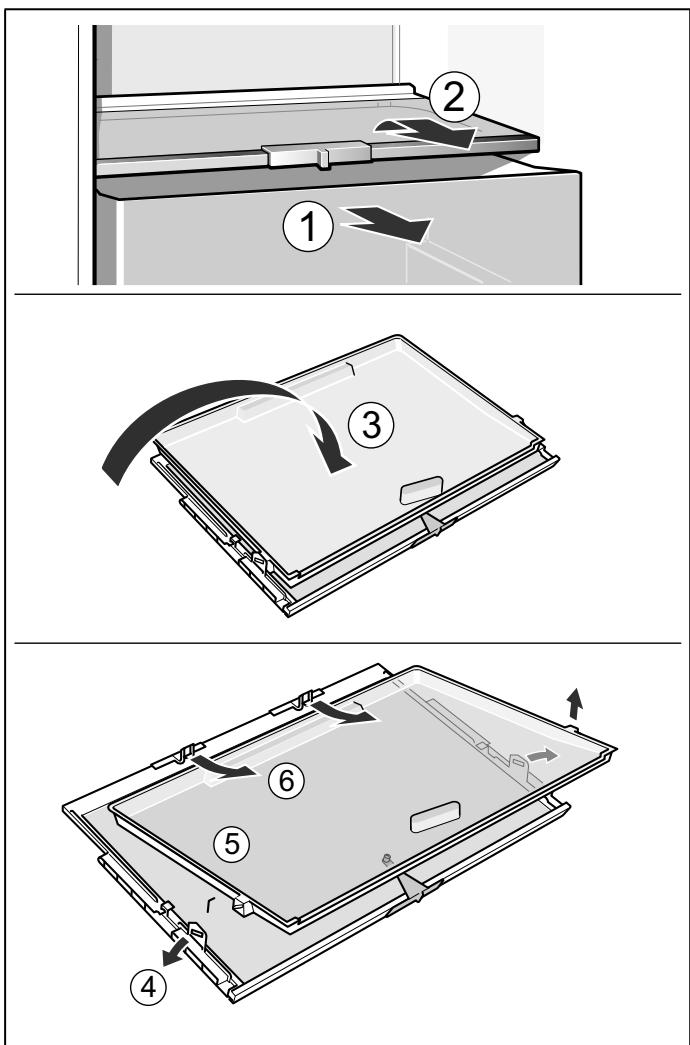

Glasablage über dem Gemüsebehälter herausnehmen Die Glasablage können Sie zum Reinigen herausnehmen und auseinanderbauen.

Falls Sie unangenehme Gerüche feststellen:

Vor dem Herausnehmen der Glasablage Gemüsebehälter herausziehen.

Gerät mit Ein/Aus-Taste ÿ ausschalten.

Alle Lebensmittel aus dem Gerät herausnehmen.

Innenraum reinigen (siehe Kapitel Gerät reinigen).

Alle Verpackungen reinigen.

Stark riechende Lebensmittel luftdicht verpacken, um Geruchsbildung zu verhindern.

Gerät wieder einschalten.

Lebensmittel einordnen.

Nach 24 Stunden prüfen, ob es erneut zu Geruchsbildung gekommen ist.

Beleuchtung (LED) Ihr Gerät ist mit einer wartungsfreien LEDBeleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder autorisierten Fachkräften ausgeführt werden.

Gerät in einem trockenen, belüftbaren Raum aufstellen. Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen (z. B. Heizkörper, Herd). Verwenden Sie ggf. eine Isolierplatte. Nischentiefe 560 mm wählen. Eine kleinere Nischentiefe führt zu höherer Energieaufnahme.

Warme Lebensmittel und Getränke erst abkühlen lassen, dann ins Gerät stellen.

Gefriergut zum Auftauen in den Kühlraum legen und die Kälte des Gefriergutes zur Kühlung von Lebensmitteln nutzen.

Gerät so kurz wie möglich öffnen.

Reifschicht im Gefrierfach regelmäßig abtauen! Reifschicht verschlechtert die Kälteabgabe an das Gefriergut und erhöht den Stromverbrauch.

Achten Sie darauf, dass die Gefrierfach-Tür immer geschlossen ist.

Um einen erhöhten Stromverbrauch zu vermeiden, die Geräterückseite gelegentlich reinigen.

Die Anordnung der Ausstattungsteile hat keinen Einfluss auf die Energieaufnahme des Gerätes.

Betriebsgeräusche Ganz normale Geräusche Brummen Motoren laufen (z. B. Kälteaggregate, Ventilator). Blubbernde, surrende oder gurgelnde Geräusche Kältemittel fließt durch die Rohre. Klicken Motor, Schalter oder Magnetventile schalten ein/aus.

Geräusche vermeiden Das Gerät steht uneben Richten Sie das Gerät mit Hilfe einer Wasserwaage aus. Legen Sie, falls notwendig, etwas unter. Behälter oder Abstellflächen wackeln oder klemmen Prüfen Sie die herausnehmbaren Teile und setzen Sie sie eventuell neu ein. Flaschen oder Gefäße berühren sich Rücken Sie die Flaschen oder Gefäße leicht auseinander.

Kleine Störungen selbst beheben Bevor Sie den Kundendienst rufen: Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben können. Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen – auch während der Garantiezeit! Störung Temperatur weicht stark von der Einstellung ab.

Abhilfe In einigen Fällen reicht es, wenn Sie das Gerät für 5 Minuten ausschalten. Ist die Temperatur zu warm, prüfen Sie nach wenigen Stunden, ob eine Temperaturannäherung erfolgt ist.

Keine Anzeige leuchtet.

Stromausfall; die Sicherung hat ausgelöst; der Netzstecker sitzt nicht fest. Temperaturanzeige zeigt „E..“ Elektronik hat einen Fehler erkannt. an. Die Beleuchtung funktioniert Die LED-Beleuchtung ist defekt. nicht. Gerät war zu lange geöffnet.

Ist die Temperatur zu kalt, prüfen Sie am nächsten Tag die Temperatur nochmal. Netzstecker anschließen. Prüfen, ob Strom vorhanden ist, Sicherungen überprüfen. Kundendienst rufen.

Siehe Kapitel Beleuchtung (LED). Nach Schließen und Öffnen des Gerätes ist die Beleuchtung wird nach ca. 10 Minuten Beleuchtung wieder an. abgeschaltet. Das Gefrierfach hat eine Gefrierfach abtauen (siehe Kapitel Abtauen). Achten dicke Reifschicht. Sie immer darauf, dass die Gefrierfach-Tür richtig geschlossen ist. Der Boden des Kühlraums ist Die Tauwasserrinne oder das Reinigen Sie die Tauwasserrinne und das nass. Ablaufloch sind verstopft. Ablaufloch (siehe Kapitel Gerät reinigen). Im Kühlraum ist es zu kalt. Gefrierfach-Tür ist geöffnet. Gefrierfach-Tür schließen. Die Gefrierfach-Tür rastet hörbar ein. Temperatur ist zu kalt eingestellt. Temperatur wärmer einstellen. Die Schnell-Funktion ist eingeschaltet. Schnell-Funktion ausschalten. Die Kältemaschine schaltet Häufiges Öffnen des Gerätes. Gerät nicht unnötig öffnen. immer häufiger und länger Die Be- und Entlüftungsöffnungen sind Hindernisse entfernen. ein. verdeckt. Gerät kühlt nicht, Ausstellungsmodus ist eingeschaltet. Geräte-Selbsttest starten (siehe Kapitel GeräteTemperaturanzeige und Selbsttest). Beleuchtung leuchten. Nach Ablauf des Programmes geht das Gerät in den x

Ihr Gerät verfügt über ein automatisches Selbsttestprogramm, das Ihnen Fehlerquellen anzeigt, die nur von Ihrem Kundendienst behoben werden können.

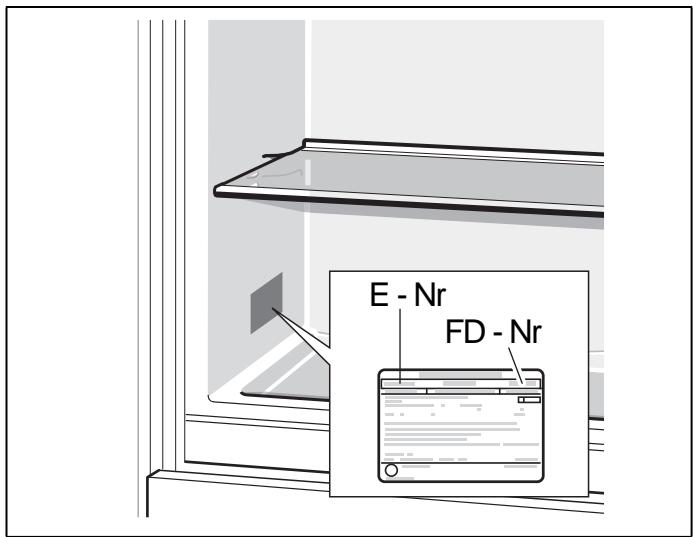

Einen Kundendienst in Ihrer Nähe finden Sie im Telefonbuch oder im Kundendienst-Verzeichnis. Geben Sie bitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) des Gerätes an.

Geräte-Selbsttest starten 1.

Gerät mit Ein-/Aus Taste ÿ ausschalten und 5 Minuten warten.

Gerät mit Ein-/Aus Taste ÿ einschalten und innerhalb der ersten 10 Sekunden die SchnellTaste Û für 3–5 Sekunden drücken und gedrückt halten, bis ein akustisches Signal ertönt. Das Selbsttestprogramm startet. Während der Selbsttest läuft, ertönt zwischendurch ein langes akustisches Signal.

Sie finden diese Angaben auf dem Typenschild.

Wenn nach Ende des Selbsttests 2 akustische Signale ertönen und die eingestellte Temperatur angezeigt wird, ist Ihr Gerät in Ordnung. Wenn nach Ende des Selbsttests 5 akustische Signale ertönen und die Schnell-Taste Û 10 Sekunden blinkt, handelt es sich um einen Fehler. Benachrichtigen Sie den Kundendienst.

Geräte-Selbsttest beenden Nach Ablauf des Programmes geht das Gerät in den Regelbetrieb über.

Bitte helfen Sie durch Nennung der Erzeugnis- und Fertigungsnummer mit, unnötige Anfahrten zu vermeiden. Sie sparen die damit verbundenen Mehrkosten.

Reparaturauftrag und Beratung bei Störungen Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienst-Verzeichnis. D 089 20 355 366 A 0810 550 555 CH 0848 840 040

Gaggenau Hausgeräte GmbH Carl-Wery-Sraße 34 D-81739 München www.gaggenau.com
