AKR 650/1 IX - Cappa da cucina WHIRLPOOL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	Whirlpool
Modello	AKR 650/1 IX
Altezza (min-max)	56 - 86,1 cm
Larghezza	89,8 cm
Profondità	45 cm
Diametro del condotto di scarico	15 cm
Alimentazione elettrica	220-240 V ~ 50 Hz
Tipo di installazione	Fissaggio a parete
Modalità di funzionamento	Aspirante (scarico esterno) o filtrante (con filtro a carbone)
Numero di velocità	3 velocità + arresto
Illuminazione	LED, 2,5 W max, attacco E14
Filtro antigrasso	Metallico, lavabile in lavastoviglie, pulizia mensile
Filtro a carbone	Sostituzione ogni 4 mesi, non lavabile
Distanza minima di sicurezza (cottura elettrica)	50 cm
Distanza minima di sicurezza (cottura gas/mista)	65 cm
Livello sonoro	Non specificato
Portata d'aria massima	Non specificato
Peso	Circa 15 kg (stima)
Garanzia	Consultare il libretto di garanzia
Norme	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1, etc.
Codice QR per documentazione	Disponibile su docs.whirlpool.eu

Domande frequenti - AKR 650/1 IX WHIRLPOOL

Come pulire i filtri antigrasso della cappa?

I filtri antigrasso metallici devono essere puliti una volta al mese. Utilizzare detergenti non aggressivi, a mano o in lavastoviglie a bassa temperatura e ciclo rapido. Il lavaggio in lavastoviglie può scolorire il filtro ma non ne altera le prestazioni.

Quando va sostituito il filtro a carbone?

Il filtro a carbone deve essere sostituito al massimo ogni 4 mesi. Non può essere pulito né rigenerato. Rimuovere prima i filtri antigrasso, poi montare i nuovi filtri a carbone coprendo il motore.

Come cambiare la lampadina della cappa?

Prima scollegare l'apparecchio. Assicurarsi che le lampade siano fredde. Usare un piccolo cacciavite per sganciare il portalampada. Sostituire la lampadina con una LED da 2,5 W max, attacco E14. Richiudere il portalampada.

La mia cappa non funziona più, cosa fare?

Verificare che non ci sia un'interruzione di corrente e che sia selezionata una velocità. Se si spegne durante il funzionamento, scollegare la spina per 5 secondi e ricollegarla. Se il problema persiste, contattare il servizio post-vendita.

Qual è la distanza minima tra la cappa e il piano di cottura?

La distanza minima è di 50 cm per i piani di cottura elettrici e di 65 cm per quelli a gas o misti. Rispettare le istruzioni del produttore del piano di cottura se richiedono una distanza maggiore.

Posso utilizzare la cappa in versione filtrante?

Sì, la cappa può essere utilizzata in versione filtrante. È necessario installare un kit accessorio contenente un filtro a carbone (venduto separatamente o fornito a seconda del modello). Seguire le istruzioni di trasformazione nel manuale.

Come installare correttamente la cappa?

L'installazione deve essere effettuata da personale qualificato. Utilizzare le viti di fissaggio in dotazione. Rispettare le distanze di sicurezza. Per la versione aspirante, il condotto di scarico deve avere lo stesso diametro del raccordo (15 cm). Non collegare la cappa a un condotto utilizzato per fumi di gas.

Cosa fare se la cappa fa rumore o ha una resa scarsa?

Verificare che la velocità selezionata sia adatta alla quantità di vapori. Assicurarsi che la cucina sia ben aerata. In versione filtrante, controllare lo stato del filtro a carbone. Per il rumore, utilizzare un condotto di scarico del diametro corretto ed evitare curve inutili.

Come mantenere l'esterno della cappa?

Utilizzare esclusivamente un panno inumidito con detergenti liquidi neutri. Non utilizzare prodotti abrasivi, alcol, pulitore a vapore o strumenti di pulizia. Asciugare con un panno morbido.

La cappa è adatta per l'uso con apparecchi a gas?

Sì, ma l'ambiente deve essere sufficientemente aerato. Non fiammeggiare mai cibi sotto la cappa ed evitare fiamme libere che potrebbero danneggiare i filtri e provocare un incendio.

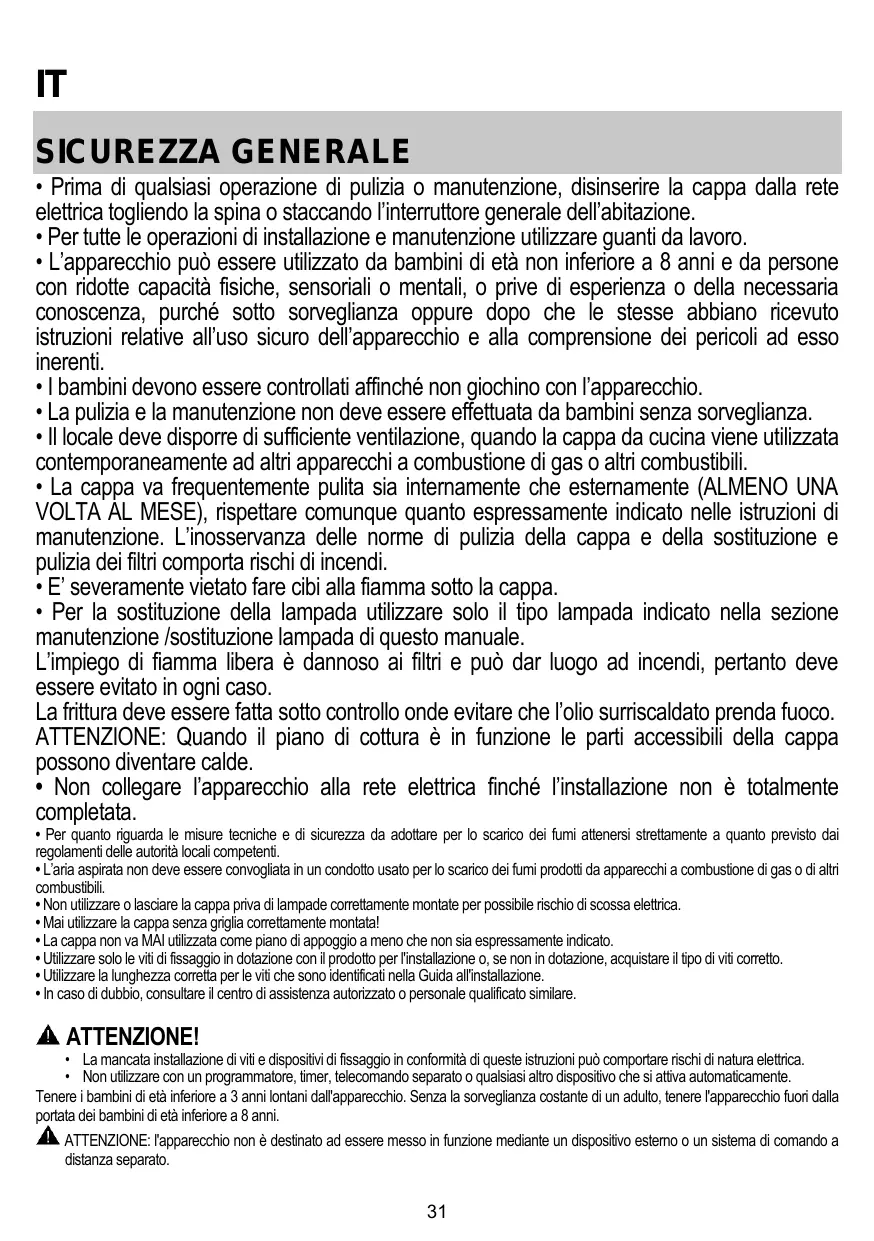

MANUALE UTENTE AKR 650/1 IX WHIRLPOOL

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
• L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, perché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• La cappa va frequentlymente pulita sua interamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quando espessamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostituzione lampada di questo manuale.
  L'impiego di fiamma libera è dannioso ai filtri e può dar luogo ad incendi, pertanto devese essere evitato in agli caso.
  La frittura delve essere fissa sotto controlo onde evitare che l'olio surriscaldato prenda fuoco.
  ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.
• Non collegare l'apparecchio alla rete elettrica finché l'infallazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
  L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di和其他 combustibili.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Maiutilizzare la cappa sanza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.
  Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

La mancata installatione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui可供tare rischi di natura elettrica.
Non utilisezare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Senza la sorveglianza costante di un adulto, tenere l'apparecchio fuori alla portata dei bambini di età inferiore a 8 anni.

ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo esterno o unsystema di comando a distanza separato.

Questo apparecchio non è destinato all'uso professionale. Non utilizzato l'appareccchio all'aperto.
Per evitare il rischio di lesions personali, l'apparecchio deve essere movimentato e installato da due o più personne.
L'installation, comprehente anche eventuali raccordi per l'alimentazione idrica (se previsti) e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguita da personale qualificato.

A installatione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soffocamento.

Non utilisezare l'apparecchio quando si è bagnati oppure a piedi nudi.

Maiutilizzareapparecchi per puliziaavapore-rischio di shockelettrico.

Il materiale dell'imballo è riciclabile al 100% ed è contrassegnato con il simbolo del ricicchio.

La cappa cui ave estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apprecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

E' importante conservare tutti i manuali che arrivagnano il prodotto per poterii consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
- Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

La distanza minima fra la superficie di supporte dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina delve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

La tensione di rete deve correspondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciere la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancpe后再 installatione. Se sprovista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dello installatione, aplicare un interrottore dipolare a normala che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sa stato montato correttamente.

Se il cavo non è provvisto di spina,collegare i fili attenendosi alla tabella seguente:

Tensione e frequenza della rete

Fare riferimento al valore indicato nella etichetta caratteristica all'interno della cappa.

Collegamento fili

N:blu

L: marrone

Sostituzione del cavo di alimentazione

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

SCARICO DELL'ARIA

(per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perciò agli responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^
! Evitare cambiamenti drastici di sezione del condotto.
L'azienda declina ogni responsabilità qualora queste nome non vengano rispetto.

FILTRANTE O ASPIRANTE?

! La sua cappa è pronta per essere utilizzata in versione aspirante.

Perutilizzare la cappa in versione filtrante va installato l'apposto KIT ACCESSORIO.

Verificate nelle prime pagine di quello manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte.

Note: Se fornito a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere più installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contente in quello manuale.

Versione aspirante

I vapore vengono evacuati verso l'estmo tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fomin e va acquistato.

Il diametro del tubo di scarico delve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provista di filtrò/ì a carbone, quello/ì deve/devono essere rimsozzo/ì.

Versione filtrante

L'aria aspirata verà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystemadi filtraggioaggiuntivoa base di carboni attivi.

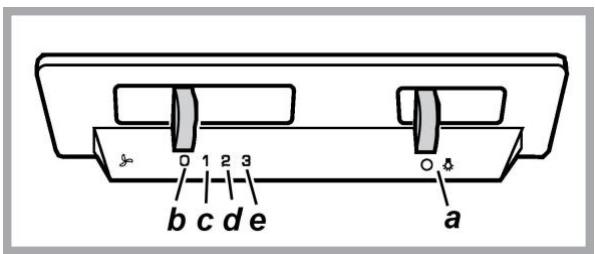

COMANDI

La cappa è fomita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

a. ON/OFF luci
b. OFF motori
c.-d.-e. Potenza aspirazione minima (c.), media (d.), massima (e.).

MANUTENZIONE

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZARE ALCOOL!

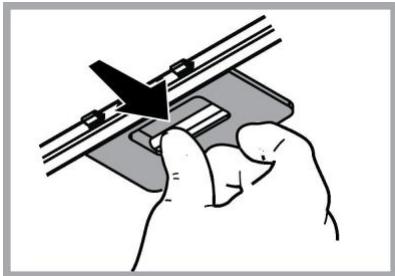

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Il filtro antigrasso metallico delve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

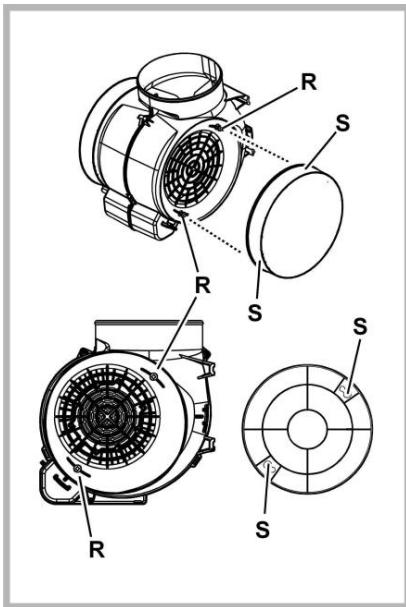

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifieso after un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi. NON può lavato o rigeratori.

Togliere i filtri antigrasso.

Montare i filtria copertura del motore

Controllare che i perni R sul convogliatore corrispondano con le asole S, girare infine in senso orario sino al bloccaggio.

Per lo smontaggio procedere in senso inverso.

Rimettere i filtri antigrasso.

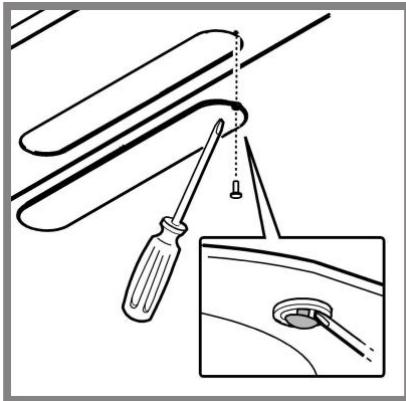

Sostituzione delle lampade

Disinserire l'apparecchio alla rete eletrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Togliere la clip che fissa la plafoniera facendo leva con un piccolo cacciavite a taglio o simile.

Sostituire la lampada danneggiata

Utilizzare solo lampade LED da max 2,5W-E14. Per maggiordettagli, consultare il foglio allegato "ILCOS D" (posizione alfanumerica "1e").

Rimontareplafonieraefissarlaconla appostaclip.

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di appearecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Appareciatura progettata, testata e realizzata nel rispetto delle nome sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anni ovee il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il systemà di riduzione degli odori, sostituire, quando è necessario, il/i filtrò/carbone. Per Maintainere ben efficiente il filtrò del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo delsystemà di canalizzazione individato in quello manuale.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti simplici controli:

Se la cappa non funziona:

Verificare che:
- non c'é interruzione di corrente.
- è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:
- La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
- La cucina è sufficientemente areata per permettere una presa d'aria.
- Il filtrone carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del nomale funzionamento:

Verificare che:

• non c'é interruzione di corrente.
• il disposativo di interruzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolvergi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdure, rivolvergsi al servizio d'assistenza.

DATI TECNICI

Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubodi scarico (cm)
56-86,1	89,8	45	15
69,4-86,1
56-86,1	59,8	45	15
69,4-86,1

CE

Componenti non in dotazione con il prodotto

Per scaricare le struczioni di sicurezza, il manuale d'uso, la schedatecnica e i dati energetici:

• Visitare il site web docs.whirlpool.eu
• Usare il codice QR
• Oppure, contattare il Servizio Assistenza (al numero di Telefono riportato sul librettodi garanzia).

Quando si contatta il Servizio Assistenza, fornire i codici presenti sulla targhetto matricola del prodotto.
