Produkttyp	Dunstabzugshaube
Marke	Whirlpool
Modell	AKR 650/1 IX
Höhe (min-max)	56 - 86,1 cm
Breite	89,8 cm
Tiefe	45 cm
Abluftanschlussdurchmesser	15 cm
Stromversorgung	220-240 V ~ 50 Hz
Installationsart	Wandmontage
Betriebsarten	Abluftbetrieb (Außenabluft) oder Umluftbetrieb (mit Aktivkohlefilter)
Anzahl der Geschwindigkeitsstufen	3 Stufen + Aus
Beleuchtung	LED, max. 2,5 W, Sockel E14
Fettfilter	Metall, spülmaschinengeeignet, monatliche Reinigung
Aktivkohlefilter	Austausch alle 4 Monate, nicht waschbar
Mindestsicherheitsabstand (Elektrokochfeld)	50 cm
Mindestsicherheitsabstand (Gas-/Mischkochfeld)	65 cm
Geräuschpegel	Nicht angegeben
Maximale Luftleistung	Nicht angegeben
Gewicht	Ca. 15 kg (Schätzung)
Garantie	Garantieheft beachten
Normen	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, EN 55014-1, usw.
QR-Code für Dokumentation	Verfügbar auf docs.whirlpool.eu

Häufig gestellte Fragen - AKR 650/1 IX WHIRLPOOL

Wie reinige ich die Fettfilter der Dunstabzugshaube?

Die metallischen Fettfilter sollten einmal im Monat gereinigt werden. Verwenden Sie nicht aggressive Reinigungsmittel, von Hand oder im Geschirrspüler bei niedriger Temperatur und kurzem Programm. Das Spülen im Geschirrspüler kann den Filter verfärben, beeinträchtigt jedoch nicht seine Leistung.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss maximal alle 4 Monate ausgetauscht werden. Er kann nicht gereinigt oder regeneriert werden. Entfernen Sie zuerst die Fettfilter, dann montieren Sie die neuen Aktivkohlefilter über dem Motor.

Wie wechsle ich die Lampe der Dunstabzugshaube?

Trennen Sie zuerst das Gerät vom Stromnetz. Stellen Sie sicher, dass die Lampen kalt sind. Verwenden Sie einen kleinen Schraubendreher, um die Deckenleuchte auszuklinken. Ersetzen Sie die Lampe durch eine LED mit max. 2,5 W, Sockel E14. Schließen Sie die Deckenleuchte wieder.

Meine Dunstabzugshaube funktioniert nicht mehr, was tun?

Überprüfen Sie, ob kein Stromausfall vorliegt und eine Geschwindigkeitsstufe ausgewählt ist. Schaltet sie sich während des Betriebs aus, ziehen Sie den Stecker für 5 Sekunden und stecken Sie ihn wieder ein. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand beträgt 50 cm bei Elektroherden und 65 cm bei Gas- oder Mischherden. Beachten Sie die Anweisungen des Herstellers des Kochfelds, falls diese einen größeren Abstand vorschreiben.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb verwendet werden. Sie müssen ein Zubehörkit mit einem Aktivkohlefilter installieren (separat erhältlich oder je nach Modell beigelegt). Befolgen Sie die Umstellungsanweisungen im Handbuch.

Wie installiere ich die Dunstabzugshaube richtig?

Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden. Verwenden Sie die mitgelieferten Befestigungsschrauben. Beachten Sie die Sicherheitsabstände. Für die Abluftversion muss der Abluftkanal denselben Durchmesser wie der Stutzen (15 cm) haben. Schließen Sie die Dunstabzugshaube nicht an einen Kanal an, der für Gasabgase verwendet wird.

Was tun, wenn die Dunstabzugshaube Geräusche macht oder eine geringe Leistung hat?

Überprüfen Sie, ob die gewählte Geschwindigkeitsstufe der Dampfmenge angemessen ist. Sorgen Sie für ausreichende Belüftung der Küche. Bei Umluftbetrieb prüfen Sie den Zustand des Aktivkohlefilters. Bei Geräuschen verwenden Sie einen Abluftkanal mit dem richtigen Durchmesser und vermeiden Sie unnötige Krümmungen.

Wie pflege ich die Außenseite der Dunstabzugshaube?

Verwenden Sie ausschließlich ein mit neutralen Flüssigreinigern angefeuchtetes Tuch. Verwenden Sie keine Scheuermittel, Alkohol, Dampfreiniger oder Reinigungswerkzeuge. Trocknen Sie mit einem weichen Tuch.

Ist die Dunstabzugshaube für den Einsatz mit Gasgeräten geeignet?

Ja, aber der Raum muss ausreichend belüftet sein. Flambieren Sie niemals Speisen unter der Dunstabzugshaube und vermeiden Sie offene Flammen, die die Filter beschädigen und einen Brand verursachen könnten.

BEDIENUNGSANLEITUNG AKR 650/1 IX WHIRLPOOL

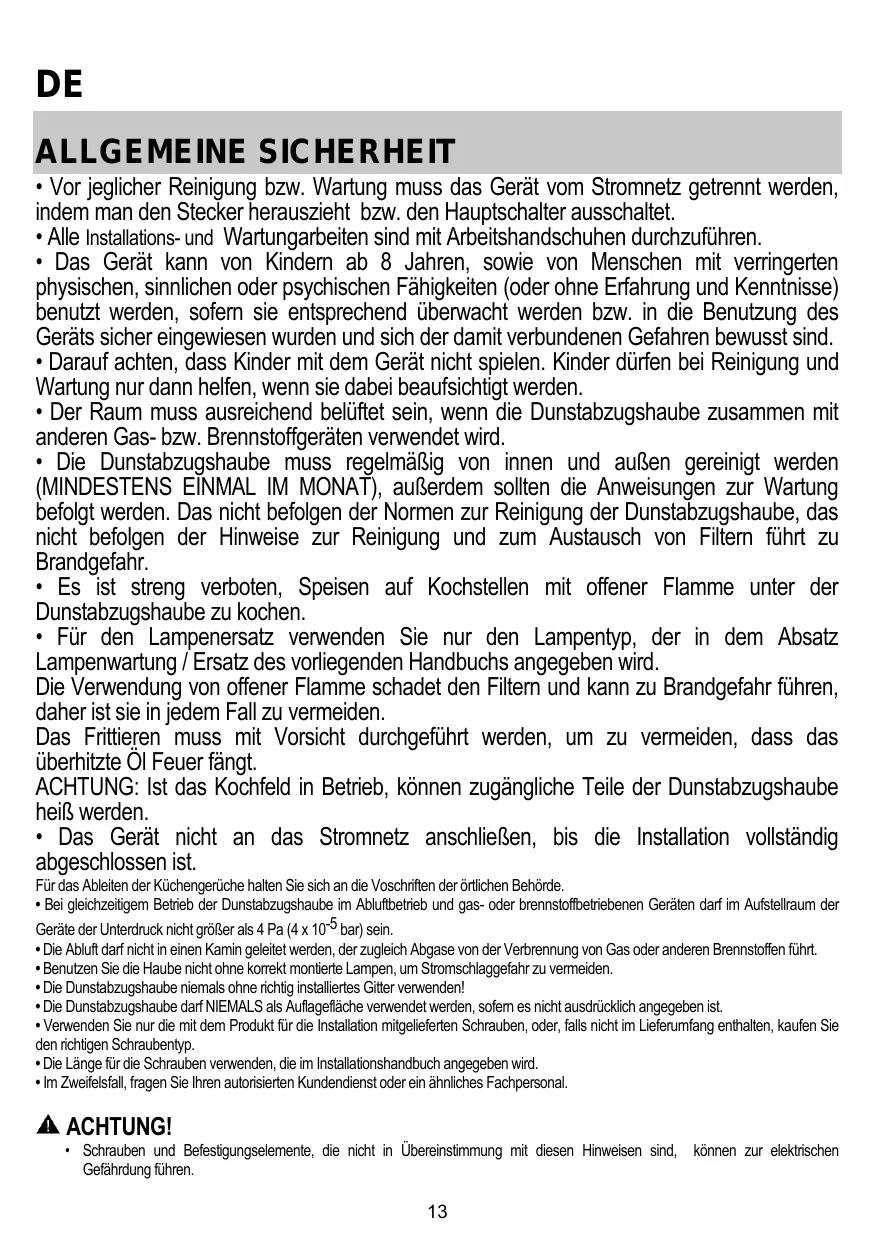

ALLGEMEINE SICHERHEIT

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker Herauszieht bzw. den Hauptschalter ausschaltet.

• Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen.

• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Gerats safer eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.

• Darauf achten, dass Kinder mit dem Gerät nicht playen. Kinder dürfen bei Reinigung und Wartung nur dann halten, wenn sie damit beaufsichtigt werden.

• Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.

• Die Dunstabzugshaube muss regelmäßig voninnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außer dem sollen den Anweisungen zur Wartung befolgt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filter führt zu Brandgefahr.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.

• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Einsatz des vorliegenden Handbuches angegeben wird.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, daß ist sie in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube besteht werden.

• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Kuchengerüche halten Sie sich an die Voschriften der ortlichen Behörde.

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.
  Die Abluft darit n iten a Kamin geitei wder, der zugleich Abgase von der Verbrennung von Gas oder anden Brennstoffe hrt.
• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
  Die Dunstabzugshaube darf NIEMALS als Auflagefliche verwendet werden, sofern es nicht ausdrucklich angegeben ist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp.
• Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung führen.

• Nicht mit einem externen Timer, einer Schaltuhr oder einer Fembedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

Halten Sie Kinder unter 3 Jahren fom vom Gerät. Ohne die ständige Aufsicht eines Erwachsenen Kinder unter 8 Jahren nicht in Reichweite des Geräts halten.

ACHTUNG: Das Gerät darf nicht über ein externes Gerät oder mit einer Fernbedienung in Betrieb gesetzt werden.
1 Dieses Gerät ist nicht für den professionellen Gebrauch. Das Gerät nicht im Freien benutzen.
Um Verletzungen zu vermeiden, muss das Gerät von zwei oder mehreren Personen bewegt und installiert werden.
Die Installation, die auch Anschliffe an das Wasserversorgungsznet (wenn vorgesehen) und an das Stromnet beinhaltet, und Reparaturen müssen von Fachpersonal ausgeführten werden.

Nach abgeschlossener Installation das Verpackungsmaterial (Plastik, Polystyrol usw.) außerhalb der Reichweite von Kindem aufbewahren, um Erstickungsgefahr zu vermeiden.

Das Gerät nicht benutzen, wenn man nass oder barfuß ist.

Das Gerät niemals mit Dampf reinigen - Stromschlaggefahr.

Das Verpackungsmaterial ist 100% recyclelbar und mit dem Recycling-Zeichen gekennzeichnet

Die Dunstabzugshaube kann anders ausgehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

Die Anweisungen, die in thism Handbuch gegeben werden, mnen strkt eingehalten werden. Es wird keinerlei Haftung uberommen fur maybe Mangel, Schaden oder Brande der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zuruckzufahren sind. Die Dunstabzugshaube wurde fur die Absaugung der beim Kochen entstehenden Dunde und Dampfe entwickelt. Sie ist nur fur den Hausgebrauch geeignet.

Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
Es durreneke elektrischen oder mechanischen Änderungen am Gerat oder an den Abluftleitungen vorgenommen werden.
- Vergewissem Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mit Ihr hemr Handler in Verbindung.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50~cm im Fall von elektrischen Kochfeldem und 65~cm im Fall von Gas- oder kombinierten Herden nicht entsprechieren.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

ELEKTRISCHER ANSCHLUSS

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innem der Haube angegeben ist. Sofem die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubRINGen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Wenn das Kabel keinen Stecker hat, die Drahte entsprechend der folgenden Tabelle verbinden:

Netzspannung und Freqenz

Lesen Sie den Wert auf dem Aufkleber mit den Geräteigenschaften auf der Inneseite der Kappe.

Verdrahtung

N:Blau

L:Braun

Austausch des Netzkabels

Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.

ABLEITUNG DER ABLUFT

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschlieben, die den gleichen Durchmesser haben wie der Abluftstuten (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und ein drastische Zunahme der Geräuschentwicklung.

Bei Nichtbeachtung der Anweisungen übemimmt der Hersteller keine Haftung.

Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglich steringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.
! Jegliche Verantwortung wird von der Firma abgeleht, sollenn diese Normen nicht respektiert werden.

UMLUFT- ODER ABLUFTBETRIEB?

Ihre Haube wird als Abzugshaube geliefert.

Um die Abzugshaube in der Umluftversion verwenden zu konnen, braucht der AKTIVKOHLE-FILTERSYSTEM installiert zu werden.

Stellen Sie in den ersten Seiten dieser Gebrauchsanleitung fest, ob das AKTIVKOHLE-FILTERSYSTEM mitgeliefert oder separat erhältlich ist.

Anmerkung: Wenn das Aktivkohle-Filtersystem mitgeliefert wird, kann es schon in der Haube installiert worden sein.

Die Informationen über den Umbau der Abzugshaube in Umluftshaube sind in dieser Gebrauchsanleitung enthalten.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

HINWEIS!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

HINWEIS!

Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfern werden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführrt wird.

Um die Abzugshaube in dieser Version zu verwenden, mussen Sie ein zusätzliches Filtersystem, welches auf Aktivkohle basiert, installmenten.

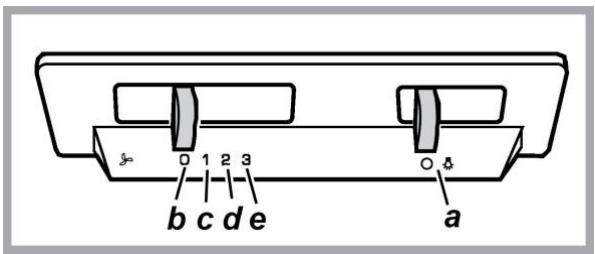

BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstarke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchung versehen ist.

a. Schalter ON/OFF Beleuchtung
b. Schalter OFF der Absaugfunktion
c.-d.-e. geringe (c.), mittlere (d.), hochste (e.) Saugstärke.

WARTUNG

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem

Neutralreiniger getränktes Tuch verwenden. KEINE

WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG

VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

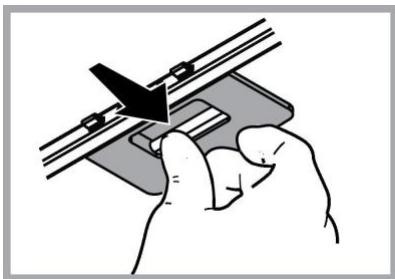

Wartung der Fettfilter

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Der Metalfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und Kurzspüglichgengenfolgen. Der Metalfettfilter kann bei der Reinigung in der Spulmaschine abfarben, was seine Filtertermiale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriffziehen.

Wartung des Aktivkohlefilters

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sattigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate ausgewechselten werden.

Er kann NICHT gereinigt oder ermut aktiviert werden.

Entfermen Sie den/die Fettfilter.

Bauen Sie die den Motor abdeckenden Aktivkohlefilter ein je nach Modell:

Stellen Sie sichere, dass die Stfte R am Abluftkanal in die Schlitzes eingreifen, drehen Sie dann den Aktivkohlefilter im Uhrzeigersinn, bis er einrastet.

Gehen Sie zum Herausnehmen des Aktivkohlefilters in umgekehrter Reihenfolge vor.

Setzen Sie den/die Fettfilter wieder ein.

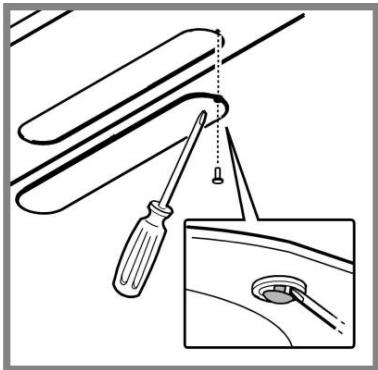

Ersetzen der Lampen

Das Gerat vom Stromnetz fühmen.

Hinweis: Vor Berühren der Lampen sich vergewissem, dass sie abgekühlt sind.

Mit einem kleinen Schraubenzieher oder einem ähnlichen Gerät den Befestigungslip des Lämpchens anheiten, um diese Herausnahmen zu konnen.

Die beschädigte Lampe auswechseln.

Verwenden Sie nur max. 2,5W-E14 LED-Lampen. Für detailiertere Angaben,itte im Blatt "ILCOS D" (alphanumeric Position "1e") im Anhang nachsehen.

Die Lampe wieder mit dem Befestigungslip schlieben.

ENTSORGUNG

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerä einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll können ein solches Gerä durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet.

Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bite wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie这点 Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringem: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und halten Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzten Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwendten Sie den in der Gebrauchsanweisung angegebenen grossten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

BETRIEBSSTÖRUNGEN

Wenn etwas nicht zu Funktionieren scheint, folgende Kontrollen durchfahren, bevor der Kundendienst gerufen wird:

• Wenn die Abzugshaube nicht Funktioniert:

Prufen, ob:
- ein Stromausfall vorliegt.
- eine Geschwindigkeit gewählt wurde.

• Wenn die Leistung der Abzugshaube mangelhalt ist:

Prufen, ob:
- die gewählte Motorgeschwindigkeit für die freigesetzte Menge an Rauch und Dämpfen ausreicht.
- die Kuche ausreichend beluftet ist, um eine Luftansaugung zuzulassen.
- der Kohlefilter verbraucht ist (bei Umluftversion).

• Wenn sich die Haube im Laufe des normalen Betriebs selbst ausgeschaltet hat.

Prufen, ob:

• ein Stromausfall vorliegt.
• die allpolige Trennvormichtigung ausgelost wurde.

Die Dunstabzugshaube oder die Bedienungselemente Funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbremen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sieitte den Kundendienst.

TECHNISCHE DATEN

Höhe (cm)	Breite (cm)	Tiefe (cm)	Ø des Abluftrohrs (cm)
56-86,1	89,8	45	15
69,4-86,1
56-86,1	59,8	45	15
69,4-86,1

CE

Teile, die nicht zum Lieferumfang des Produkts gehoren

Sie können die Sicherheitshinweise, Bedienungsanleitung, Technischen Daten und Energiedaten wie folgt herunterlagen:

• Besuchen Sie unsere Internetseite docs.whirlpool.eu
• Verwenden Sie den QR-Code
• Alternativ können Sie unserer Kundendienst

kontaktieren (Siehe Telefonnummer in dem Garantieheft). Wird unser Kundendienst kontaktiert,itte die Codes auf dem Typenschild des Produkts angegeben.
