MANUALE UTENTE CBT9240X CANDY

CAPPA MANUALE DI ISTRUZIONI

Leggere attendamente quello manuale di istruzioni!

1 DISEGNO TECHNICO 41
2 AVVERTENZE E PRECAUZIONI DI SICUREZZA 42
2.1 Pericoli per la salute, rischi di avvelamento 44
2.2 Pericolo di scariche elettriche! 44
2.3 Pericolo di lesions personali 44
2.4 Pericolo di ustione, pericolo di scariche elettriche! 45
2.5 Pericolo di incendio e lesions personali! 45
3 UTILIZZO CON O SENZA CARBONE 46
3.1 Sostituzione del filtro al carbone 47
3.2 Sostituzione del filtro AF 90 al carbone 47
3.3 Sostituzione del filtro AF 100 al carbone 47
4 PULIZIA E MANUTENZIONE 48
4.1 Lavaggio in lavastoviglie 48
4.2 Lavaggio a mano 48
4.3 Stacco/riattacco del filtrio in alluminio 48
5 INSTALLAZIONE DELL'ELETTRODOMESTICO 49
5.1 Installazione e disimballaggio dell'elettrodomestico 49
5.2 Installazione e disimballaggio dell'elettrodomestico 49
5.3 Modalità aria di scarico 50
5.4 Tubazione scarico aria 50
5.5 Controllo della parete 50
5.6 Collegamento elettrico 50
5.7 Pericolo di scariche elettriche! 50

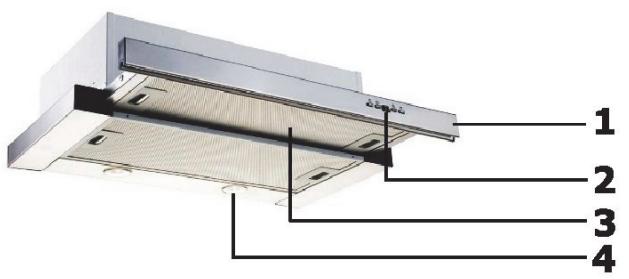

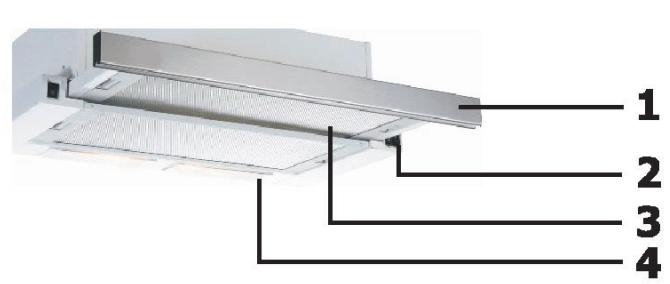

6 VISTA GENERALE DELL'ELETTRODOMESTICO 51
7 MONTAGGIO DEL PRODOTTO 52
8 IMPIEGO DEL PRODOTTO 53
9 SOSTITUZIONE DELLE LAMPADINE 55

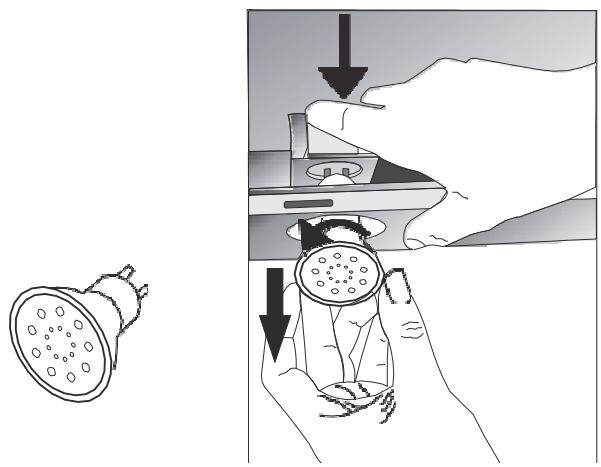

9.1 Sostituzione delle lampadine alogene 55

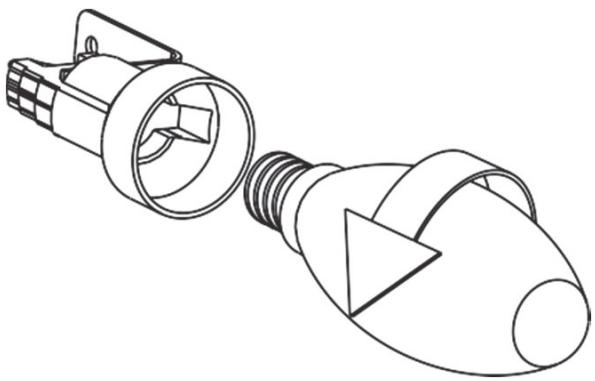

9.2 Sostituzione delle lampadine a candela 55

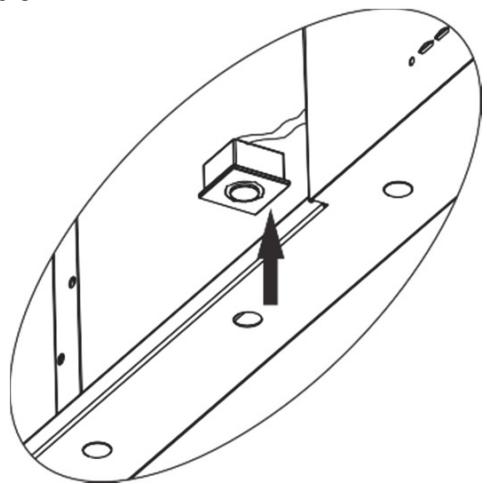

9.3 Sostituzione delle lampadine a LED da 1 W 55
10 ASSISTENZA TECHNICA AUTORIZZATA 56
10.1 Possibili guasti e soluzioni 57
10.2 Tabella的技术 57

"Conforme al Regolamento EEE. Non contiene PCB*"

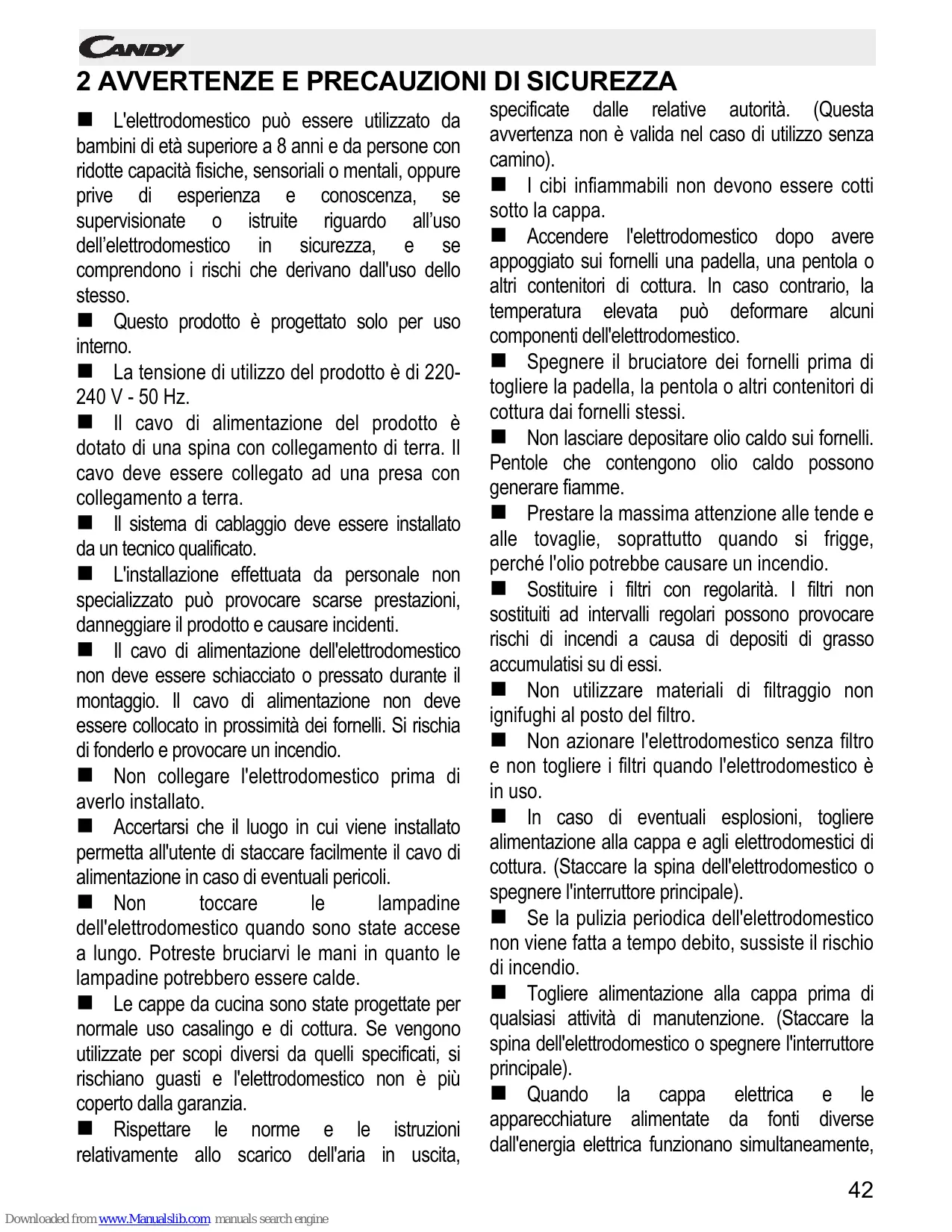

2 AVVERTENZE E PRECAUZIONI DI SICUREZZA

L'elettrodomestico più essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure privè di esperienza e conoscenza, se supervisionate o istruite riguardo all'uso dell'elettrodomestico in sicurezza, e se comprendono i rischi che derivano dall'uso dello stesso.
- Questo prodotto è progettato solo per uso interno.
La tensione di utilizzo del prodotto è di 220-240 V - 50 Hz.
Il cavo di alimentazione del prodotto è dotato di una spina con collegamento di terra. Il cavo deve essere collegato ad una presa con collegamento a terra.
Ilsystemadi cablaggiodevese sere installato da un techniciano qualificato.
L'installazione effettuata da personale non specializzato più provocare scarse prestazioni, danneggiare il prodotto e causare incidenti.
Il cavo di alimentazione dell'elettrodomestico non deve essere schiacciato o pressato durante il montaggio. Il cavo di alimentazione non deve essere collocato in prossimità dei fornelli. Si rischia di fonderlo e provocare un incendio.
Non collegare l'elettrodomestico prima di averlo installato.
Accertarsi che il luogo in cui viene installato permetta all'utente di staccare lavoramente il cavo di alimentazione in caso di eventuali pericoli.
Non toccare le lampadine dell'elettrodomestico quando sono state accese a lungo. Potreste bruciarvi le mani in quanto le lampadine potrebbero essere calde.
Le cappe da cucina sono state progettate per normale uso casalingo e di cottura. Se vengono utilizzate per scopi diversi da quelli specificati, si rischiano guasti e l'elettrodomestico non è più coperto alla garanzia.
■ Rispettare le norme e le istruzioni relativamente allo scarico dell'aria in uscita,

specificate dalle relative autorità. (Questa avvertenza non è valida nel caso di utilizzo alla casa).

I cibi infiammabili non devono essere cotti fatto il cappa.
Accendere l'elettrodomestico dopo avere appoggiato sui fornelli una padella, una pentola o altri contentitori di cottura. In caso contrario, la temperature elevata più deformare alcuni componenti dell'elettrodomestico.
Spagnere il bruciatore dei fornelli prima di togliere la padella, la pentola o altri contentitori di cottura dai fornelli stessi.
Non lasciare depositare olio caldo sui fornelli. Pentole che contengono olio caldo possono generare fiamme.
■ Prestare la massima attenzione alle tende e alle tovaglie, soprattutto quando si frigge, perché l'olio potrebbe causare un incendio.
Sostituire i filtri con regolarità. I filtri non sostituiti ad intervalli regolari possono provocare rischi di incendi a causa di depositi di grasso accumulatisi su di essi.
Non utilizzato materiali di filtraggio non ignifughi alippo delhetto.
Non azionare l'elettrodomestico alla filtro e non togliere i filtri quando l'elettrodomestico è in uso.
In caso di eventuali esplosioni, togliere alimentazione alla cappa eagli elettrodomestici di cottura. (Staccare la spina dell'elettrodomestico o spegnere l'interruttore principale).
Se la pulizia periodica dell'elettrodomestico non viene fatta a tempo debito, sussiste il rischio di incendio.
Togliere alimentazione alla cappa prima di qualsiasi attività di manutenzione. (Staccare la spina dell'elettrodomestico o spegnere l'interruttore principale).
Quando la cappa elettrica e le apparecchiature alimentate da fonti diverse dall'energia elettrica funzionano simultaneamente,

la pressione negativa nell'ambiente non deve superare i 4 Pa (4x10 bar).

Gli elettrodomestici a gas o ad olio combustibile, come ad esempio le stufe, che si trovino dello stesso ambiente della cappa, devono essere completamente isolati dallo scarico di quello elettrodomestico o devono essere ermetici.
■ Quando si effettua un collegamento del camino al vostro elettrodomestico, utilizzato tubi con un diametro di 150~mm o 120~mm .
La lunghezza del collegamento del tubo ed il numero di gomiti devono essere più ridotti possibile.
■ I bambini non devono giocare con l'elettrodomestico.
Per motivi di sicurezza utilizzato un fusibile con corrente di intervento massima di 6 A per l'implanto della cappa.
Dato che i materiali di imballaggio sono essere pericolosi, mantenerli sempre lontano alla portata dei bambini.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal relative produttore o dal servizio technique autorizzato o da altri personale qualificato di parli livello, per evitare qualsiasti tipo di situazioni pericolose.
In caso di eventuali esplosioni, togliere alimentazione alla cappa eagli elettrodomestici di cottura, quando coprire la fiamma. Non spegnere mai un incendio utilizzato acqua.
- Quando gli elettrodomestici di cottura sono in funzione, le parti accessibili potrebbero essere calde.
- Questo elettrodomestico non è adatto all'uso da parte di persona (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenze sul suo utilizzo, se non supervisionate da una persona responsable della sicurezza dell'elettrodomestico.
Dopo l'installazione della cappa, la distanza minima deve essere 65 cm tra elettrodomestico e fornelli elettrici e 75 cm tra cappa e altri

dispositivi o fornelli a gas con combustione di altri combustibili.

L'uscita della cappa non deve essere collegata a condutture per aria, nelle quali possono essere presenti altri fumi.
■ Prestare attenzione quando si usa l'elettrodomestico insieme ad altri dispositivi (ad esempio stufe a gas, diesel, carbone o a legna, scaldabagno per doccia, ecc...). Quando si utilizzato contemporaneamente fare molto attenzione. Il motivo è che la cappa potrebbe influire negativamente sulla combustione, eliminando l'aria dall'amiente.
- Questa avvertenza non è valida nel caso di utilizzo alla carma.
■ Quando la cappa elettrica viene utilizzata insieme ad apparecchiature che utilizzato gas o altri combustibili, nella stanza deve esserci una ventilazione sufficiente (questo potrebbe non essere valido per dispositivi che reintroducono l'aria nell'ambiente).
Il funzionamento contemporaneo di più di una cappa genera molto calore. Un dispositivo di ventilazioneippo sulla superficie dei fornelli potrebbe danneggiarsi o bruciarsi. Non azionare due fornelli a gas ad elevato calore per altri 15 minuti. Un bruciatore grande con una potenza (di lavoro) superiore a 5kW genera una potenza uguale a quella di due bruciatori a gas.

2.1 Pericoli per la salute, rischi di avvelamento

PERICOLO

Ci sono pericolì per la salute e rischi di avvelamento a causa di gas di combustione riassorbiti. Durante l'utilizzo con scarico dell'aria, se non è fornita un'alimentazione d'aria sufficiente, non utilizzato l'elettrodomestico insieme a dispositivi che scaricano gas tossiciattraverso il camino, quali stufe ventilate, a gas, a gasolio, a legna o a carbone, scaldabagno per doccia, caldaie per acqua, ecc...

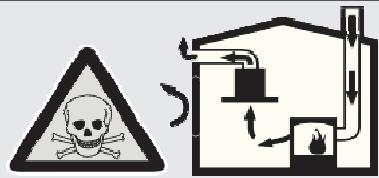

Fig. 2: Rischio di avvelamento

I dispositiivi ventilati (ad esempio stufe a gas, gasolio, a legna o a carbone, scaldabagno per doccia, caldaie per acqua) prelevano l'aria di combustione dal punto di installatione e scaricano il gas di scaricoattraverso unsystema di gas di scarico (ad esempio camino).Quando la cappa è attiva, assorbe aria alla cucina e dagli ambienti adiacenti. Se non viene introdotta aria a sufficientza si produce una situazione di depressione. In tal caso, i gas tossici sono assorbiti dal camino e dal canale dei gas di scarico e reintrodotti nuovamente. Fig. 2 Pertanto, delve essere sempre garantito I'ingresso di un quantitativo appropriato di aria fresca. Fig.3

Fig. 3

PERICOLO

Rischio di incendio!

Incendio provocato da scintille. L'installazione dell'elettrodomestico su un dispositivo di riscaldamento alimentato da combustibili solidi (ad esempio legna o carbone) è ammessa unicamente se è presente una copertura non rimovibile. Per ilprocesso di installatione, prestare attenzione alle normative edili vigenti attualmente ed alle normative delle società locali di fornitura energia elettrica e gas. L'elettrodomestico può provocare incendi se non è stato prodotto in accordo con le istruzioni di pulizia.

PERICOLO

2.2 Pericolo di scariche elettriche!

Non jegare o distorcere il cavo di collegamento durante l'installazione perché le eventuali pieghe danneggiano il cavo stesso.

PERICOLO

2.3 Pericolo di lesions personali!

• Durante l'installazione, sussiste il rischio di lesionsi personali dovute a contatti con spigoli vivi. Durante l'intero processo di installazione dell'elettrodomestico indossare sempre quanti protettivi da lavoro.
  Il montaggio di tutti i bulloni di sicurezza e delle protezioni deve essere effettuato come specificato nel libretto di uso e manutenzione, pena il rischio di caduta dell'elettrodomestico.

PERICOLO

2.4 Pericolo di ustione, pericolo di scariche elettriche!

• Prima di pulire o sottoporre a manutenzione l'elettrodomestico, lasciarlo raffreddare. Staccare il fusabile o estrarre la spina alla presa.
  A causa dell'ingresso di umidità nei componenti elettronici sussiste il rischio di danni. Non pulire i componenti di lavoro con un panno umido.
  La superficie si può danneggiare a causa di un errato processo di pulizia. Pulire le superfici in acciaio inossidabile solo nella direzione di spazzolatura. Non utilizzato un detergente per acciaio inossidabile per pulire gli elementi di lavoro.
  La superficie si può danneggiare a causa di detergenti abrasivi e aggressivi. Non utilizzato mai detergenti aggressivi e abrasivi.
  A causa del ritorno di condensa sussiste il rischio di anni. Montare il canale di scarico aria verso il basso dall'elettrodomestico (inclinazione di 1^ ).

PERICOLO

2.5 Pericolo di incendio e lesioni personali!

In caso di riparazioni non effettuate in conformità con le norme o come indicato, togliere il fusibile o staccare il cavo di alimentazione dall'elettrodomestico. La riparazione deve essere effettuata unicamente da servizio technique autorizzato o da esperti autorizzati.

NOTA

Se l'elettrodomestico è difettoso o danneggiato, togliere il fusibile o staccare il cavo di alimentazione dell'elettrodomestico e contattare il servizio autorizzato.

NOTA

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal relative produttore o dal suo servizio tecnico autorizzato o da altri personale qualificato di parli livello, per evitare qualsiasi tipo di situazioni pericolose.

NOTA

Se le lampadine dell'elettrodomestico sono guaste, togliere il fusibile o staccare il cavo di alimentazione dell'elettrodomestico. Sostituire immediatamente le lampadine per evitare di sovraccaricare le altre (ricordarsi che prima si devono lasciare raffreddare)

ATTENZIONE

I componenti accessibili sono surriscaldarsi quando sono utilizzati con dispositivi di cottura.

PERICOLO

Il tubo di scarico aria di quello elettrodomestico non deve essere collegato al camino utilizzato per scaricare i fumi prodotti da dispositivi alimentati a gas o con altri combustibili.

3 UTILIZZO CON O SENZA CARBONE

Questo elettrodomestico più essere usizzato in modalità aria di scarico o modalità aria ventilata.

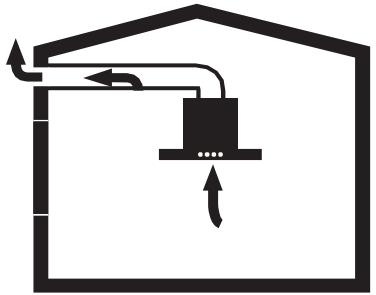

Modalità aria di scarico

L'aria assorbita è pulita dai filtri per grasso e quando scaricataattraverso unsystemadi tubazioni.4

Fig. 4: Scarico ariaenza filtro al carbone

PERICOLO

Pericolo di morte!

I gas di scarico che sono riassorbiti sono provocare avvenamento. L'aria di scarico non deve essere inviata ad un camino attivo per fumo o gas di scarico e nemmeno ad un camino utilizzato per la ventilazione degli ambienti in cui sono installate fonti di calore.

Se è necessariotrasfare il gas di scarico ad un camino inattivo per fumo o gas di scarico, è necessariorichiedere la previa autorizzazione da una società autorizzata per la pulizia dei camini.
■ Se l'aria di scarico viene rilasciata attevare la parete esterna, è necessario utilizzato un vano espandibile a parete.

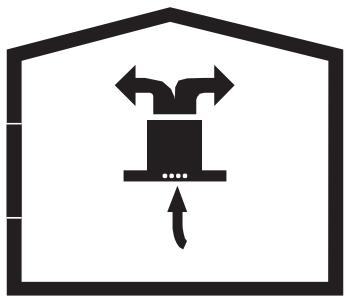

Modalità aria ventilata

L'aria assorbita è pulita dai filtri per grasso e da un过滤 a carbone attivo, quando viene reintrodotta nella cucina. 5

Fig. 5: Scarico aria conhetto al carbone

Per trattenere le sostenze che provocano odori in modalità aria ventilata è necessario collegare unchio al carbone attivo. Contattare il proprio concessionario autorizzato per ottenere informazioni sulle diverse opzioni disponibili per il vostro elettrodomestico in modalità aria ventilata. Gli accessori necessari per lo stato processo sono disponibili presso i relativi punti di vendita, i centri di assistenza autorizzati e quelli on line.

3.1 Sostituzione del filtro al carbone

In ambienti privi di camini, il filtro al carbone attivo deve essere utilizzato per filtrare l'aria e rimandarla all'interno. Il filtro al carbone attivo deve essere fornito dall'assistenza o dal rivenditore. Togliere alimentazione all'elettrodomestico prima di sostuire il filtro al carbone. Poiché che il filtro al carbone è utilizzato in cucine prive di uscite con camino, deve essere sostuito agli 3-5 mesi a seconda dell'utilizzo.

Il filtro al carbone non deve essere mai lavato. I filtri per grasso devono essere installati nella cappa, independentemente dal fatto che siano utilizzati o meno i filtri al carbone. Non utilizzato la cappa alla il filtro per grasso.

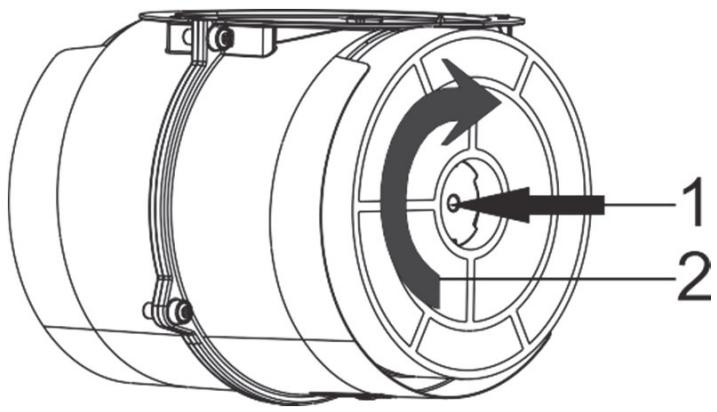

3.2 Sostituzione del filtro AF 90 al carbone

Fig. 6: FILTER AL CARBONE AF 90

L'elettrodomestico che avete acquistato è adatto per essere utilizzato con filtri al carbone AF 90.

1. Collocare il filtro al carbone nel proprio alloggiamento. Fig. 6
2. Ruotando il filtro al carbone in senso orario, assicurarsi che sia inserito fino in fondo. Fig. 6

Se il filtrro al carbone non è insertito

completamente, potrebbe cadere e danneggiare l'elettrodomestico.

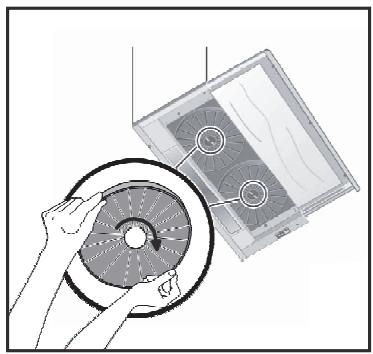

3.3 Sostituzione del filtro AF 100 al carbone

Fig. 6: FILTER AL CARBONE AF 100

L'elettrodomestico che avete acquistato è adatti per essere utilizzato con filtri al carbone AF 100.

1. Collocare il filtro al carbone nel proprio alloggiamento. Fig. 6
2. Ruotando il filtro al carbone in senso orario, assicurarsi che sua inserto fino in fondo. Fig. 6

PERICOLO

Non lavare i filtri al carbone. Mantenere i filtri al carbone a distanza dai bambini.

4 PULIZIA E MANUTENZIONE

ATTENZIONE

■ Prima di qualsiasi attività di manutenzione e pulizia la cappa deve essere staccata dall'alimentazione e l'elettrodomestico deve essere spento
La pulizia e la manutenzione dell'elettrodomestico non devono essere effettuate da bambini perché la supervisione di uomini.
La superficie si può danneggiare a causa di detergenti abrasivi e aggressivi. Non utilizzato mai detergenti aggressivi e abrasivi.

Approvvigionarsi di sostanze detergenti e protettive adatte all'elettrodomestico presso il servizio tecnico autorizzato. Le superfici degli elettrodomestici e dei gruppi di controllo si possono graffiare.

Pulire le superfici con uno straccio morbido e bagnato, liquido lavapiatti o un detergente per vetri non aggressivo. Ammorbidire i depositi di sporcizia secchi e appiccicosi con uno straccio bagnato. Non gratare!
■ Si sconsiglia di utilizzato stracci asciutti, spugne abrasive, materiali che devono essere sfregati e altri detergenti aggressivi che contengono sabbia, bicarbonato, acido o cloro.
Pulire le superfici in acciaio inossidabile solo nella direzione di spazzolatura.
Non utilizzato detergenti per acciaio inossidabile e stracci bagnati per i gruppi di controllo. Pulizia dei filtri metallici per grasso - I filtri metallici per grasso usati trattengono le particelle di grasso nell'umidità e nel vapore generato all'interno della cucina. Pulire i filtrimi metallici per grasso circa agli ore nei condizioni normali d'uso (da 1 a 2 ore al giorno).
Nonutilizzare detergenti eccessivamente potenti, acidi o alcalini.

Per la pulizia dei filtri metallici per grasso, pulire le parti di supporto dei filtri metallici per grasso nell'elettrodomestico utilizzato uno straccio bagnato.

■ I filtri metallici per grasso si possono lavare manualmente o in lavastoviglie.

4.1 Lavaggio in lavastoviglie

Nel caso di lavaggio in lavastoviglia, il colore potrebbe variare leggermente. Questo non ha alcun effetto sul funzionamento del filtrlo metallico per grasso.
Non lavare i filtri metallici per grasso eccessivamente sporchi insieme ai piatti.
- Mettere i filtri metallici per grasso liberi e svincolati all'interno della lavastoviglie. I filtri metallici per grasso devono essere posizionati nella lavastoviglie perché sovrapporsi.

4.2 Lavaggio a mano

Per sporco persistente si può utilizzare uno speciale solvente per grasso. Tale detergente è disponibile presso il centro di vendita autorizzato.

• Immergere i filtri metallici per grasso in una soluzione di acqua calda e liquido lavapiatti.
  Utilizzare una spazzola per la pulizia ed attendere che il liquido fuoriesca completeness dai filtri metallici per grasso.
  Risciacquare a fondo i filtri dopo la pulizia.

ATTENZIONE

Grazie ad una pulizia costante dei filtri metallici per grasso, si riescono ad evitare i rischi di incendi provocati da calore eccessivo generato durante la frittura.

4.3 Stacco/riattacco del filtro in alluminio

Tirare verso di sé il filtro in alluminio premendo sull'alletta. Invertire il processo per montare il filtrto.

5 INSTALLAZIONE DELL'ELETTRODOMESTICO

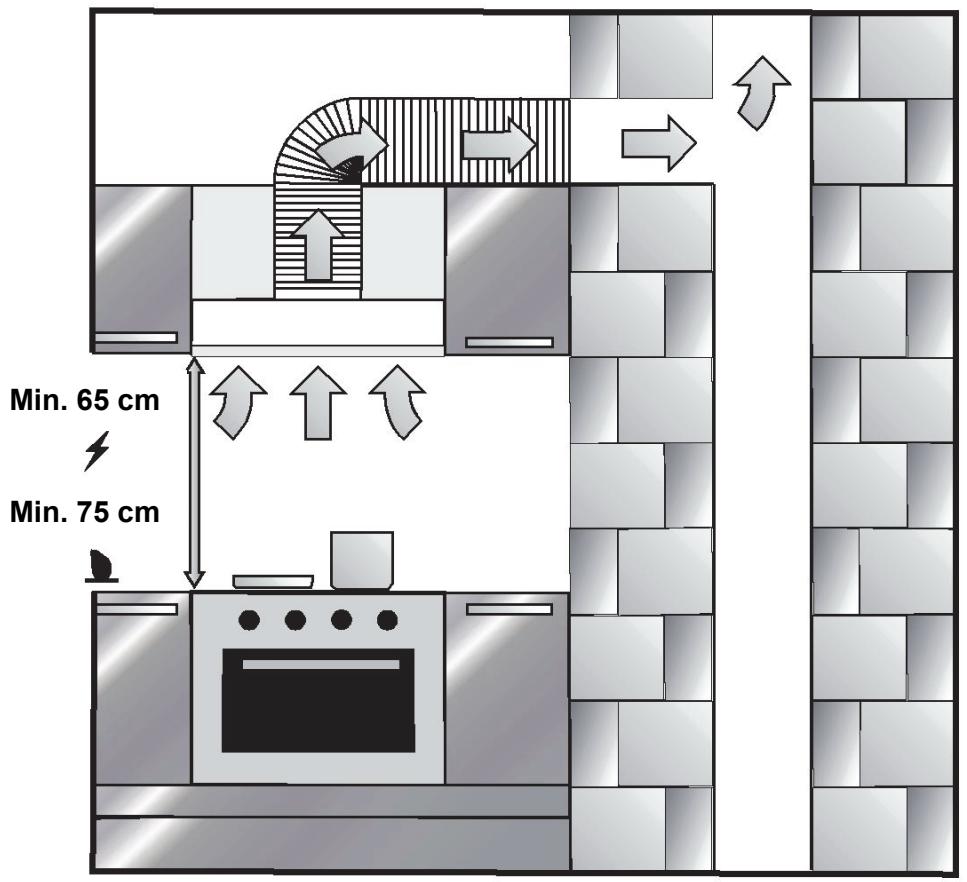

Fig. 7: INSTALLAZIONE DELL'ELETTRODOMESTICO

Al terme dell'installazione della cappa, la distance minima deve essere 650~mm tra elettrodomestico e fornelli elettrici e 750~mm tra cappa e altri dispositivi o fornelli a gas con combustione di altri combustibili. Fig. 7

5.1 Installazione e disimballaggio dell'elettrodomestico

Assicurarsi che l'elettrodomestico non sia deformato.

Informare lo spedizioniere imeditamente di eventuali problemi di trasporto.
■ Anche le eventuali anomalie riscontrate devono essere comunicate al concessionario.
Non permettere ai bambini di giocare con i materiali di imballaggio!!!

5.2 Installazione e disimballaggio dell'elettrodomestico

Sostituire regolarmente i filtri al carbone.
■ Pulire con regolarità i filtri di alluminio. Considerando che i filtri sporchi ostruiscono il passaggio dell'aria potrebbe essere necessario utilizzato l'elettrodomestico ad una velocità superiore.
Utilizzare la cappa alle velocità per la quale è stata progettata.
L'utilizzo a velocità superiore causerebbe un aumento del consumo energetico.

5.3 Modalità aria di scarico

PERICOLO

Pericolo di morte!

I gas di scarico che sono riassorbiti possono provocare avvelamento. L'aria di scarico non deve essere inviata ad un camino attivo per fumo o gas di scarico e nemmeno ad un camino utilizzato per la ventilazione degli ambienti in cui sono installate fonti di calore. Se è necessario trasferire il gas di scarico ad un camino inattivo per fumo o gas di scarico, è necessario richiedere la previa autorizzazione da una società autorizzata per la pulizia dei camini.

Se l'aria di scarico viene rilasciata su una parete esterna, è necessario utilizzato un vano espandibile a parete.

5.4 Tubazione scarico aria

Informazioni: Il costruttore dell'elettrodomestico non può essere ritenuto responsablei di difetti causati delle tubazioni posate.

L'elettrodomestico ha le migliorie prestazioni quando si utilizza un tubo di scarico aria corto e piatto, con il diametro più largo possibile.
Le prestazioni di ventilazione ottimali non possono essere ottentue e la rumorosità della ventolaurrenta quando si utilizzato tubi di scarico aria lunghi e ruvidi, con diversi gomiti e diametri dei tubi inferiori a 150~mm
I tubi rigidi o flessibili utilizzati nella posa della tubazione di scarico aria devono essere realizzati in materiali ignifughi.

Tubi circulari

Si consiglia di utilizzato un diametro interno di 150 mm o almeno 120 mm.

Canali piatti

Lesezioni interdevonosesseradatte al diametro dei tubicircolari.

0 150 mm circa 177 cm²
0 120 mm circa 173 cm²
I canali piatti non devono averere gomiti a spigolo vivo.
Utilizzare fascette di tenuta per diametri di tubi diversi.

5.5 Controllo della parete

La parete deve essere piatta, diritta ed avere una portanza sufficiente.
La profundità dei fori da praticare deve corrispondere alla lunghezza dei bulloni. I granì devono insertarsi correttamente.
■ Bulloni e i grani dell'involucro sono adatti per l'utilizzo in pareti rigide monolitiche. Utilizzare materiale di fissaggio apposto per le diverse costruzioni (ad esempio cartongesso, cemento ventilato, mattoni proton).

5.6 Collegamento elettrico

PERICOLO

Pericolo di scariche elettriche!

I componenti dell'elettrodomestico posso sono avere spigoli viv. Il cavo di collegamento cui èsere danneggiato. Non jegare o distorcere il cavo di collegamento durante l'installazione.

I dati di collegamenti necessari sono riportati sulla targhetta del modello collocata all'interno dell'elettrodomestico; i filtri metallici per grasso devono essere smontati per Vedere l'etichetta.

Lunghezza della linea di collegamento: circa 1,3 m

Questo elettrodomestico è conforme alle linee guida UE relative all'eliminazione di interferenze.

PERICOLO

5.7 Pericolo di scariche elettriche!

Deve èssere sempre possibile staccare l'elettrodomestico alla rete di alimentazione elettrica. L'elettrodomestico deve essere collegato ad una presa con fatto protetto montata in conformità con le norme. Se la spina non è raggiungibile durante il collegamento fisso richiesto, devono esserci multi gruppi di separazione multipolari con una distanza minima di 3 mm tra i contatti verso il punto di installation. Il collegamento fisso deve essere effettuato unicamente da un technician esperto di elettronica.

6 VISTA GENERALE DELL'ELETTRODOMESTICO

Fig. 9: VISTA GENERALE DELLA CAPPA

1. Frontalino
2. Tasto
3. Filtro
4. Illuminazione

7 MONTAGGIO DEL PRODOTTO

Fori da praticare per il supporto

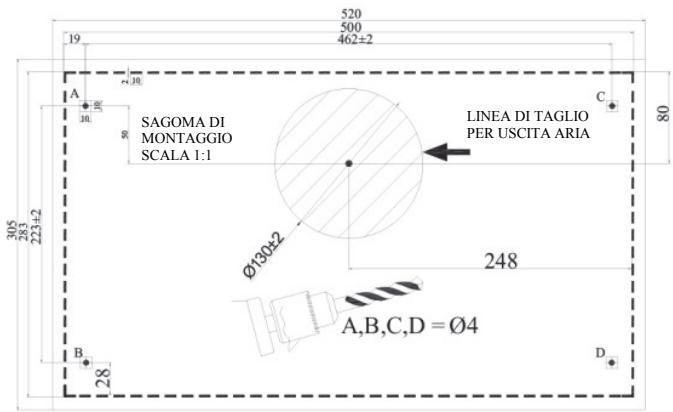

Praticare fori con 4 mm nei punti contrassegnati A, B, C, D sullo schema di montaggio. Figura 2

Figura 2

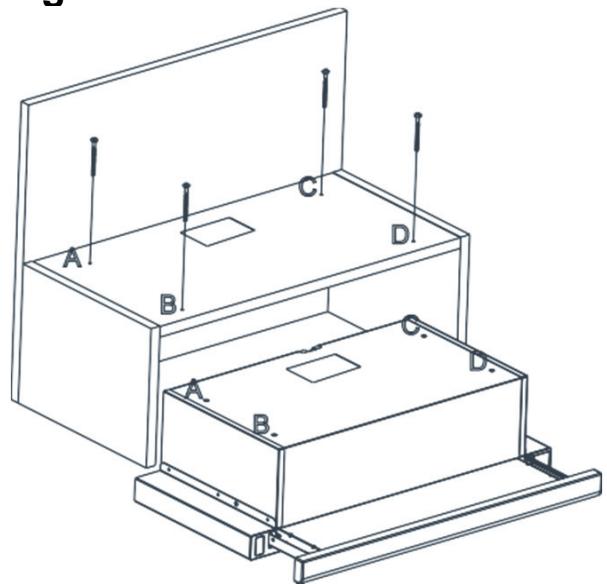

L'elettrodomestico deve essere montato sull'armadietto nei punti A, B, C, D utilizzato 4x40 viti fornite con l'elettrodomestico. Il frontalino non dovrebbe essere sfregato contro la protezione dell'armadietto quando si muove il set scorrevole.

Figura 3
Figura 3

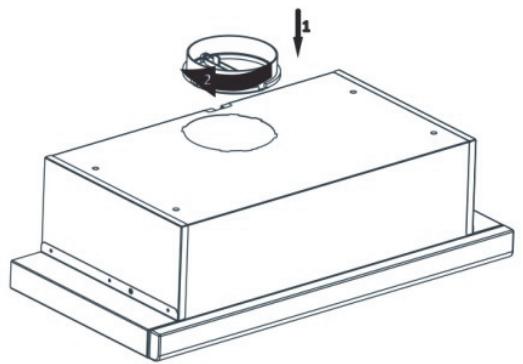

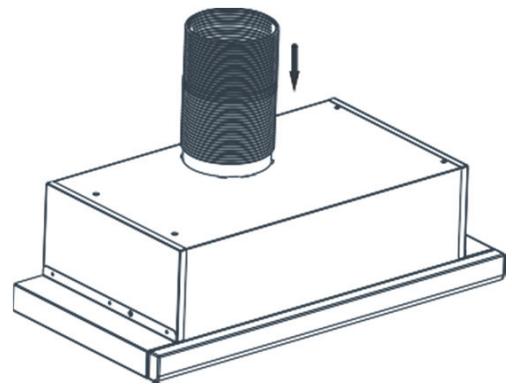

Posizione are il camino di plastica fornito con l'elettrodomestico sull'uscita del camino dell'elettrodomestico stesso. Ruotare il camino di plastica in senso orario. Figura 4 Installare il tubo flessibile in alluminio nell'uscita del camino in plastica. Installare l'altra estremità del tubo sul foro del camino sulla parete. Figura 5

Figura 4

Figura 5

ATTENZIONE

Evitare il più possibile di torcere e jegare il tubo di alluminio, in quanto si rischia di ridurre la potenza di aspirazione aria.

Funzioni dell'elettrodomestico

La cappa si utilizza in cucine con o senza camino.

In caso di utilizzo con camino:

Durante l'utilizzo con il camino collegato, la cappa deve essere collegata ad un camino per lo scarico dell'aria. Scegliere il percorso più breve della tubazione che porta al camino, per ottenera la massima resa alla cappa. La cappa è prodotta per l'utilizzo con camino.

8 IMPIEGO DEL PRODOTTO

Interruttore bistabile a tre velocità

Interruttore luce

Ruotare l'interruttore in
posizione luce per
accendere la luce
dell'elettrodomestico. Per
accendere le lui è
necessario staccare il set
scorrevole.

3. Interruttore per ventilazione

Se si vuole azionare l'elettrodomestico alla terza velocità spostare l'interruttore in basso.

3. Interruttore per ventilazione

Se si vuole azionare l'elettrodomestico alla terza velocità spostare l'interruttore in basso.

Interruttore bistabile a due velocità

La cappa ha due luci e un interruptore per controllare l'illuminazione. Per accendere le luci è necessario staccare il set scorrevole.

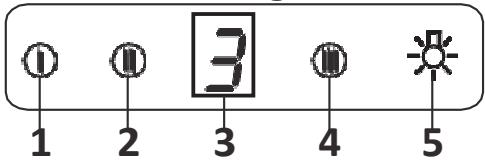

Interruttore digitale a tre velocità

1- Premere quello pulsante quando si vuole azionare la cappa a velocità 1.
2- Premere quello pulsante quando si vuole azionare la cappa a velocità 2.

3- Premere quello pulsante quando si vuole azionare la cappa a velocità 3.
4- Premere quello pulsante quando si voglioni accendere le luci della cappa.

Selezione della velocità

L'elettrodomestico ha una ventilazione su tre livelli. Viene selezionato uno dei livelli di ventilazione, basso-medio-alto, a seconda del tipo di vapori di cottura o frittura. Si attiva premendo i pulsanti di lavoro del motore sul frontalino. I modelli a lavoro elettronico hanno un timer automatico.

Timer

Se si preme uno qualsiasti dei pulsanti di avviamo motore per altre 2 secondi, si attiva una funzione di timer che dura 15 minuti. Il display fornisceanche un'indicazione quando il timer si attiva; il motore si ferma automaticamente dopo 15 minuti.Periodi di pulizia del filtrometallico: I filtri devono essere puliti quando ildisplay visualizza "C" oppure (a secondadell'utilizzo) agli 2-3 settimane.Quando i filtri sono statipuliti e montati in posizione, premere il pulsante () per più di 3 secondi per cancellare il segnale "C"(quando la cappa non è funzionante).Viene visualizzata la lettera "E" e il prodotto torna al funzionamento normale. Se si vuole continuare il funzionamento除去 cancellare il segnale "C", quando si preme il pulsante () si ottiene unfunzionamento attivo per un secondo, quindi viene nuovamente visualizzato il segnale "C" e il motore continua a funzionare.

ATTENZIONE

Il contrassegno "C" viene visualizzato al terme del periodo di utilizzo della cappa pari a 60 ore.

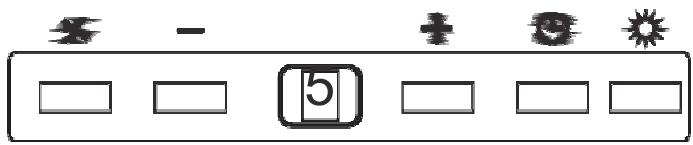

Interruttore bistabile a cinque velocità

ATTENZIONE

Il contrassegno "C" viene visualizzato al terme del periodo di utilizzo della cappa pari a 60 ore.

Acceso-Spento: Quando viene premuto quello pulsante l'elettrodomestico si attiva.

Diminuzione velocità: Quando viene premuto quello pulsante la velocità diminuisce.

Aumento velocità: Quando viene premuto quello pulsante la velocità aumenta.

Timer: Quando viene premuto\ vuolo pulsante si attiva una\ funzione di timer per un periodo di\ 15 minuti; quando tale periodo ha\ inizio, il display fornisce un segnale\ ed il motore si fermata\ automaticamente dopo 15 minuti.

Luce: La luce si accende quando il pulsante viene premuto. Premere nuovamente il pulsante per spagnere la lampada.

Periodi di pulizia dei filtri:

I filtri devono essere puliti quando il display visualitàzza "c" oppure (a seconda dell'utilizzo) agli 2-3 settimane. Quando i filtri sono stati puliti e montati in posizione, premere il pulsante per più di 3 secondi per cancellare il segnale "c" (quando la cappa non è funzionante). Viene visualizzata la lettera "E" e il prodotto torna al funzionamento normale. Se si vuole continuare il funzionamento alla cancellare il segnale "c" quando si preme il pulsante (x) si ottiene un funzionamento attivo per un secondo, quando viene nuovamente visualizzato il segnale "C" e il motore continua a funzionare.

NOTA: Il contrassegno "c" viene visualizzato al termine del periodo di utilizzo della cappa pari a 60 ore.

Utilizzo efficente in termini di risparmio energetico:

• Quando si usa la cappa, regolare le impostazioni di velocità a seconda dell'intensità di vapori e odori, per risparmiare energia.

• In condizioni normali, utilizzare leasse velocità (1-2) e le alte velocità (3) in presenza di odori e evapori intensi.

• Le lui sulla cappa sono collocate in modo da illuminare la zona di cottura.

Utilizzare queste luci per l'illuminazione ambientale provoca eccessiviosti energetici ed illuminazione insufficiente.

Uso della cappa:

• La cappa contiene un motore a varie velocità.

9 SOSTITUZIONE DELLE LAMPADINE

PERICOLO

Staccare l'alimentazione elettrica alla cappa.
Le lampadine calde provocano ustioni alle mani quando è necessario lasciarle raffreddare prima.

9.1 Sostituzione delle lampadine alogene

Fig. 13: Sostituzione della lampadina a LED

Togliere ilhetto a cartuccia in alluminio. Togliere la lampadina guasta e sostituirla con una nuova con le stesse caratteristiche. Fig. 13

9.2 Sostituzione delle lampadine a candela

Fig. 14: Sostituzione delle lampadine a candela

Togliere ilhetto a cartuccia in alluminio. Togliere la lampadina guasta e sostituirla con una nuova con le stesse caratteristiche. Fig. 14

9.3 Sostituzione delle lampadine a LED da 1 W

• Staccare il collegamento elettrico della lampadina a LED.
• Spingere con la mano la lampadina per toglierla.
• Staccare il nastro autoadesivo delle lampadine e la piastra del corpo lampadina una dall'altra.
• Prima di inserire la nuova lampadina a LED, togliere la pellicola protettiva dall'intelaiatura ed apporla nella posizione corretta sul corpo della cappa.

10 ASSISTENZA TECHNICA AUTORIZZATA

Se l'illuminazione non funziona:

■ Accertarsi che la spina sia inserta e che i fusibili siano intatti.
■ Controllare le lampadine. Accertarsi di avere staccato l'elettrodomestico prima di effettuire quello controlo. Avvitare le lampadine se sono allentate; se ancora non funzionano, si possono sostituire le lampadine.

Possibili anomalie e come intervenire prima di contattare il servizio di assistenza technique:

A) Se la cappa non funziona in nessun modo:

■ Verificare che la cappa sia collegata e che la spina sia inserita correttamente nella presa.
- Controllare il fusibile al quale è collegata la cappa ed il fusibile principale dell'abitazione.

Se le prestazioni della cappa sono insufficienti o se la cappa funziona con un rumore troppo alto:

Il diametro del camino della cappa è appropriato? (min.120 mm).
■ I filtri metallici sono puliti? Si prega di verificare.
■ Se si utilizes la cappa senza camino, accertarsi che i filtri al carbone non siano più vecchi di 6 mesi.
■ Prestareattenzione aventilare adeguatamente la cucina,per ottenere un flusso d'aria costante. Se non si è ancorta soddisfatti delle prestazioni della cappa, contattare il servizio di assistenza tecnica autorizzato.

10.1 Possibili guasti e soluzioni

Descrizione del guasto	Causa	Azione correttiva
La cappa non funziona.	Controllare l'alimentazione elettrica.	La tensione di rete deve essere 220-240 V e la cappa deve essere collegata ad una presa messa a terra.
La luce di illuminazione non funziona.	Controllare l'alimentazione elettrica.	La tensione di rete deve essere 220-240 V e la cappa deve essere collegata ad una presa messa a terra.
La luce di illuminazione non funziona.	Controllare l'alimentazione elettrica.	L'interruttore della lampadina deve essere in posizione di "Acceso".
La luce di illuminazione non funziona.	Controllare le lampadine.	Le lampadine devono essere funzionanti.
L'aspirazione d'aria della cappa è scarsa.	Controllare il filtro di alluminio.	Il filtrto a cartuccia in alluminio deve essere lavato una volta al mese in condizioni normali.
L'aspirazione d'aria della cappa è scarsa.	Controllare il camino di scarico aria.	Il camino di scarico aria deve essere aperto.
L'aspirazione d'aria della cappa è scarsa.	Controllare il filtro al carbonio.	Sulle cappe che funzionano con filtri al carbone, il filtrto deve essere sostituito una volta agli tre mesi in condizioni normali.
Non scarica aria (nell'utilizzo alla camino)	Controllare il filtro di alluminio.	Il filtrto a cartuccia in alluminio deve essere lavato una volta al mese in condizioni normali.
Non scarica aria (nell'utilizzo alla camino)	Controllare il filtro al carbonio.	Sulle cappe che funzionano con filtri al carbone, il filtrto deve essere sostituito una volta agli tre mesi in condizioni normali.

10.2 Tabella tecnica

Tensione di alimentazione	220 - 240 V 50 Hz
Classe di isolamento del motore	F
Classe di isolamento	CLASSE I

CANDY

OKAP KUCHENNY INSTRUKCJA OBSŁUGI
