MANUALE UTENTE AQUA 900 ROBLIN

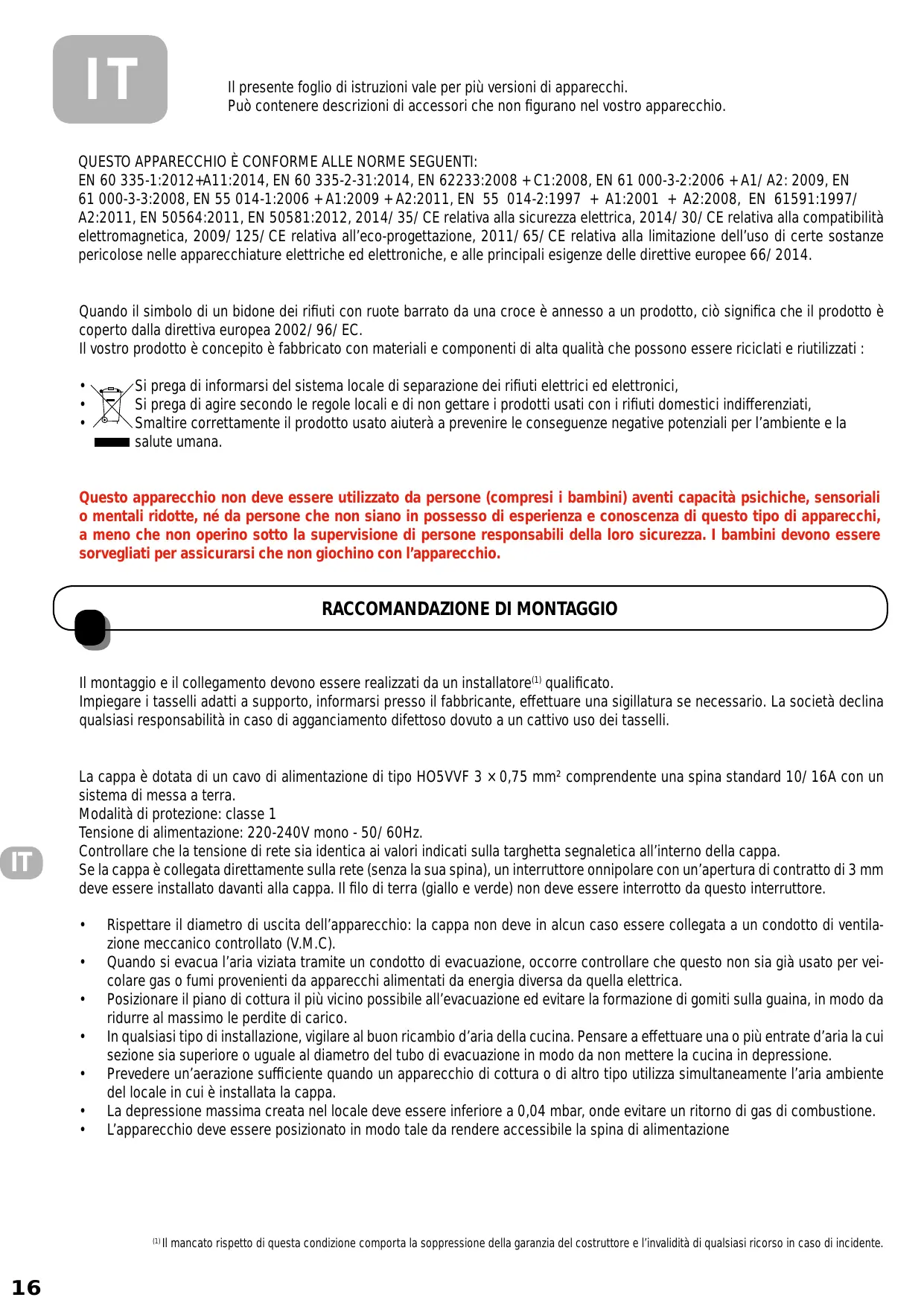

Istruzioni per l’installazione e l’uso P. 16

Il presente foglio di istruzioni vale per più versioni di apparecchi. Può contenere descrizioni di accessori che non figurano nel vostro apparecchio. QUESTO APPARECCHIO È CONFORME ALLE NORME SEGUENTI: EN 60 335-1:2012+A11:2014, EN 60 335-2-31:2014, EN 62233:2008 + C1:2008, EN 61 000-3-2:2006 + A1/A2: 2009, EN 61 000-3-3:2008, EN 55 014-1:2006 + A1:2009 + A2:2011, EN 55 014-2:1997 + A1:2001 + A2:2008, EN 61591:1997/ A2:2011, EN 50564:2011, EN 50581:2012, 2014/35/CE relativa alla sicurezza elettrica, 2014/30/CE relativa alla compatibilità elettromagnetica, 2009/125/CE relativa all’eco-progettazione, 2011/65/CE relativa alla limitazione dell’uso di certe sostanze pericolose nelle apparecchiature elettriche ed elettroniche, e alle principali esigenze delle direttive europee 66/2014. Quando il simbolo di un bidone dei rifiuti con ruote barrato da una croce è annesso a un prodotto, ciò significa che il prodotto è coperto dalla direttiva europea 2002/96/EC. Il vostro prodotto è concepito è fabbricato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati :

Si prega di informarsi del sistema locale di separazione dei rifiuti elettrici ed elettronici, Si prega di agire secondo le regole locali e di non gettare i prodotti usati con i rifiuti domestici indifferenziati, Smaltire correttamente il prodotto usato aiuterà a prevenire le conseguenze negative potenziali per l’ambiente e la salute umana. Questo apparecchio non deve essere utilizzato da persone (compresi i bambini) aventi capacità psichiche, sensoriali o mentali ridotte, né da persone che non siano in possesso di esperienza e conoscenza di questo tipo di apparecchi, a meno che non operino sotto la supervisione di persone responsabili della loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio.

RACCOMANDAZIONE DI MONTAGGIO

Il montaggio e il collegamento devono essere realizzati da un installatore(1) qualificato. Impiegare i tasselli adatti a supporto, informarsi presso il fabbricante, effettuare una sigillatura se necessario. La società declina qualsiasi responsabilità in caso di agganciamento difettoso dovuto a un cattivo uso dei tasselli.

La cappa è dotata di un cavo di alimentazione di tipo HO5VVF 3 × 0,75 mm² comprendente una spina standard 10/16A con un sistema di messa a terra. Modalità di protezione: classe 1 Tensione di alimentazione: 220-240V mono - 50/60Hz. Controllare che la tensione di rete sia identica ai valori indicati sulla targhetta segnaletica all’interno della cappa. Se la cappa è collegata direttamente sulla rete (senza la sua spina), un interruttore onnipolare con un’apertura di contratto di 3 mm deve essere installato davanti alla cappa. Il filo di terra (giallo e verde) non deve essere interrotto da questo interruttore.

Rispettare il diametro di uscita dell’apparecchio: la cappa non deve in alcun caso essere collegata a un condotto di ventilazione meccanico controllato (V.M.C). Quando si evacua l’aria viziata tramite un condotto di evacuazione, occorre controllare che questo non sia già usato per veicolare gas o fumi provenienti da apparecchi alimentati da energia diversa da quella elettrica. Posizionare il piano di cottura il più vicino possibile all’evacuazione ed evitare la formazione di gomiti sulla guaina, in modo da ridurre al massimo le perdite di carico. In qualsiasi tipo di installazione, vigilare al buon ricambio d’aria della cucina. Pensare a effettuare una o più entrate d’aria la cui sezione sia superiore o uguale al diametro del tubo di evacuazione in modo da non mettere la cucina in depressione. Prevedere un’aerazione sufficiente quando un apparecchio di cottura o di altro tipo utilizza simultaneamente l’aria ambiente del locale in cui è installata la cappa. La depressione massima creata nel locale deve essere inferiore a 0,04 mbar, onde evitare un ritorno di gas di combustione. L’apparecchio deve essere posizionato in modo tale da rendere accessibile la spina di alimentazione (1)

Il mancato rispetto di questa condizione comporta la soppressione della garanzia del costruttore e l’invalidità di qualsiasi ricorso in caso di incidente.

Utilizzare di preferenza una velocità di aspirazione ridotta; utilizzare la velocità intensiva solo quando è necessario. Una cucina ben ventilata rende il funzionamento della cappa più efficiente. Pulire regolarmente i filtri anti-grassi in modo da mantenerne l’efficacia. Un filtro saturato non è più efficace e non potrà essere utilizzato a lungo.

CONSIGLI DI UTILIZZAZIONE

NON FARE MAI FIAMMEGGIARE PIATTI AL DI SOTTO DELL’APPARECCHIO Non lasciare mai fiamme libere sotto la cappa in funzionamento. Le fritture necessitano di una sorveglianza permanente: l’olio surriscaldato può prendere fuoco. Le parti accessibili della cappa possono diventare calde quando questa viene utilizzata con apparecchi di cottura.. Per ottenere un’efficacia massima di assorbimento dei fumi e vapori, fare funzionare la cappa per 5 minuti circa prima e dopo la cottura degli alimenti :

le piccole velocità sono consigliate per le cotture a fuoco lento e per le salse, ecc. le velocità intermedie sono consigliate per le cotture sostenute, per le grigliate e per le fritture. le grandi velocità sono consigliate per le colture a forte emanazione di grassi e vapori. la velocità intensiva è consigliata in caso di vapori e di emanazioni di grassi troppo cospicue.

MANUTENZIONE Evitate il rischio di incendio pulendo la cappa secondo le raccomandazioni di : Mettere la cappa fuori tensione prima di qualsiasi operazione di manutenzione o intervento elettrico. Dotarsi di guanti.

Pulite regolarmente la carrozzeria utilizzando prodotti detergenti, non abrasivi e una spugna leggermente umida. Per rinnovare (a intervalli di un anno come minimo) le parti esterne in inox, preferite l’utilizzazione del prodotto rif.112.0172.941 Non utilizzare mai spugne o panni bagnati. Non introdurre alcun oggetto, né le mani, nell’apertura che serve all’evacuazione dell’aria. Pulire l’interno del corpo aspirante una volta all’anno. Controllare ogni 6 mesi la corretta evacuazione dell’aria viziata. Osservare le prescrizioni regolamentari locali riguardanti l’evacuazione dell’aria viziata. È indispensabile procedere a una pulitura periodica dei filtri anti-grassi in lavastoviglie a una temperatura massima di 50 °C, una volta al mese o secondo le indicazioni dell’ordine (si veda la pagina di ordine). Lasciare asciugare i filtri all’aria aperta. Questi filtri hanno una durata di vita di 10 anni.

Se la vostra cappa è dotata di filtri anti-odori lavabili(3), questi devono essere puliti in lavastoviglie a temperatura elevata (senza altri utensili da cucina) ogni 2 mesi e devono essere asciugati in lavastoviglie o all’aria libera per circa 30 minuti circa . Una volta lavati e asciugati, riattivare i filtri anti-odori lavabili mettendoli in forno per 10 minuti a 100 °C al massimo. La pulitura dei filtri anti-odori lavabili si accompagna sistematicamente alla pulitura dei filtri anti-grassi. I filtri anti-odori a carbone attivo(3) devono essere sostituiti come minimo ogni 3 mesi o più spesso se la cappa viene utilizzata per più di 3 ore al giorno. O secondo le indicazioni di ordine (si veda la pagina di ordine). La sostituzione dei filtri anti-odori a carbone attivo si accompagna sistematicamente alla pulitura dei filtri anti-grassi.

Le lampade a ultravioletti hanno una durata di vita di circa 6000 ore. Il ciclo di vita dei filtri clean-air (catalizzatori) segue quello delle lampade ultraviolette. La sostituzione di una lampada a ultravioletti (ogni 3 anni) si accompagna sistematicamente alla sostituzione del filtro clean-air associato. La sostituzione dei LED difettosi deve essere effettuata esclusivamente da un professionista specialista autorizzato.

• In caso di anomalia di funzionamento, avvertite il vostro installatore che dovrà controllare l’apparecchio e il suo collegamento.
• Scollegate completamente l’apparecchio.
• Esigete sempre l’utilizzazione di pezzi di ricambio originali (la mancata osservanza di questa prescrizione può compromettere la sicurezza dell’apparecchio).
• All’ordinazione dei pezzi staccati, indicate il numero di serie dell’apparecchio (si veda sulla pagina a fianco) scritto sulla targhetta segnaletica situata all’interno della cappa.
• Solo la fattura di acquisto dell’apparecchio farà fede per l’applicazione della garanzia contrattuale (questa garanzia non copre le parti consumabili come l’illuminazione, i filtri, i LED...). (3)

) i filtri anti-odori: filtro a carbone attivo (di aspetto nero) e filtro a carbone lavabile (aspetto simile al filtro anti-grasso ma più spesso e di minore circonferenza) sono sempre collocati dopo il filtro anti-grasso; quest’ultimo è il primo a essere visibile.

Visualizzare l’etichetta segnaletica incollata sul corpo della cappa, all’interno, dietro ai filtri. Le informazioni indicate su questa etichetta sono necessarie al Polo di assistenza S.A.V. per la presa in carico di assistenza tecnica. Polo di assistenza S. A. V:

Vedere e mantenere i riferimenti indicati di seguito Informazioni da trasmettere al servizio di assistenza.

Incollare qui il duplicato dell’etichetta segnaletica

Informazioni sulla scheda del prodotto secondo 65/2014 Nome del fornitore

Informazioni aggiuntive secondo 66/2014 Informations supplémentaires selon 66/2014

RISPARMIO cooking, switch on the ENERGETICO range hood at minimum

1) Quando si inizia a

cucinare, azionare la speed, to control moisture and remove cappa a velocità minima per controllare cooking odor l'umidità ed eliminare 2) Use boost speed only when is strictly gli odori di cucina necessary

2) Usare la velocità

intensiva solo quando 3) Increase the range hood speed only when strettamente the amount of vapor necessario makes it necessary

4) Keep range hood filter

velocità della cappa solo quando richiesto (s) clean to optimize dalla quantità di vapore grease and odor

4) Mantenere pulito il efficiency .

filtro o puliti i filtri della cappa per ottimizzare l'efficienza antigrasso e antiodori. d’air maxim al Puissance nominale du système d’éclairage Luftdruck, am Punkt der besten Effizienz gemessen max. Luftstrom Luftdurchsatz, am Punkt der höchsten Effizienz gemessen Nennleistung der Beleuchtung Éclairage moyen du Durchschnittliche système sur la plaque de Ausleuchtung des cuisson Kochfelds Niveau de puissance sonore à son paramétrage maximum CONSEILS POUR L’ÉCONOMIE D’ÉNERGIE

Per impostazione predefinita, il telecomando in dotazione con il cofano è operativo.

In caso contrario: Premere il tastierino cappuccio l’attivazione della telecomande.

Per disattivare il telecomando: Premere il tastierino cappuccio

aide au diagnostic - Diagnostic aid - Hilfe bei der Diagnose - Aiuto alla diagnostica - ayuda a la diagnosis - Diagnosetabel Si prega di rispettare le raccomandazioni precedentemente citate nei paragrafi MANUTENZIONE e GARANZIA DI ASSISTENZA Problemi La cappa non funziona. Dettagli e/o condizioni dei problemi Qualche funzione non risponde (aspirazione, illuminazione…).

Azione da effettuare se la Fase 1 non ha permesso di dare soluzione al problema o se occorre un’operazione di manutenzione supplementare.

Controllare il collegamento del cavo di alimentazione della cappa e la sua connessione alla rete elettrica domestica. Se si riscontra un difetto di alimentazione elettrica (1 o 2) fare intervenire un elettricista.

Se tutto è corretto e il problema persiste, fare intervenire un riparatore specializzato.

Riposizionare le pile.

Verificare il posizionamento giusto delle pile nello 5. scomparto del telecomando. Verificare lo stato di carica delle pile del telecomando La distanza tra la cappa e il telecomando è troppo lunga o la direzione (angolo) del telecomando ver- 8. so la cappa non è buona. Il ricevitore è disattivato..

Verificare lo stato dei filtri (anti-odori).

Pulire o cambiare i filtri anti-odori.

Verificare il posizionamento e il fissaggio del filtro anti-odori.

Sostituire i filtri anti-odori.

Verificare lo stato dei filtri anti-grassi.

Pulire i filtri anti-grassi.

Se tutto è corretto e il problema persiste, fare intervenire un riparatore specializzato.

Verificare lo stato dei filtri anti-grassi.

Pulire i filtri anti-grassi.

Verificare l’installazione della cappa (cappa e condotto di evacuazione, valvola, lunghezza del tubo, numero di gomiti, diametro tubo).

Se si riscontra un difetto di installazione o di montaggio, fare intervenire il rivenditore/installatore.

Se tutto è corretto e il problema persiste, fare intervenire un riparatore specializzato.

Sostituire le lampade difettose.

Per i LED fare intervenire un riparatore specializzato.

Illuminazione difettosa. Controlli da effettuare

Versione riciclo. Versione evacuazione esterna aspirazione debole malgrado un buon regime del motore. Fase 2 Controllare il quadro elettrico generale.

Rumore, vibrazioni, problema di aspirazione. Fase 1

La cappa non risponde al telecomando. E SERVIZIO Verificare lo stato delle fonti luminose.
