Tipo di prodotto	Cappa aspirante
Marca	Franke
Modello	FLI625
Utilizzo	Domestico, per eliminare gli odori di cucina
Installazione	Versione aspirante o filtrante; uscita aria Ø 120 o 150 mm
Distanza minima dal piano di cottura	650 mm (alcuni modelli possono essere installati più in basso)
Alimentazione elettrica	220-240 V, 50/60 Hz, messa a terra obbligatoria
Comandi	3 tasti (T1, T2, T3) per velocità + tasto luce (L)
Velocità motore	3 velocità (prima, seconda, terza)
Illuminazione	Lampada integrata, sostituzione da parte del servizio assistenza
Filtri antigrasso	Metallici autoportanti, lavabili in lavastoviglie; pulizia ogni 2 mesi
Filtro al carbone attivo	Non lavabile né rigenerabile; sostituzione ogni 4 mesi (versione filtrante)
Sicurezza	Non flambare sotto la cappa; non lasciare fuochi vivi; uso da bambini <8 anni sotto sorveglianza
Manutenzione	Pulire con un panno umido e detergente neutro; scollegare prima della manutenzione
Pezzi forniti	Corpo cappa, camino telescopico, flangia di riduzione, raccordo uscita aria, viti, tasselli, manuale
Peso approssimativo	Circa 15 kg
Dimensioni approssimative	Larghezza 60-90 cm, profondità 50 cm, altezza camino regolabile
Conformità	Riciclaggio RAEE; non gettare con i rifiuti domestici

Domande frequenti - FLI625 FRANKE

Qual è la distanza minima tra la cappa e il piano di cottura?

La distanza di sicurezza minima è di 650 mm. Alcuni modelli possono essere installati a un'altezza inferiore, consultare il paragrafo sulle dimensioni di lavoro e l'installazione.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici sono lavabili in lavastoviglie. Rimuoverli spingendoli all'indietro e tirandoli verso il basso. Lavarli senza piegarli, asciugarli prima di rimontarli. Da pulire circa ogni 2 mesi.

Con quale frequenza va sostituito il filtro al carbone attivo?

Il filtro al carbone attivo non è lavabile né rigenerabile. Sostituirlo almeno ogni 4 mesi, o più spesso in caso di uso intensivo.

Cosa fare se il cavo di alimentazione è danneggiato?

Non utilizzare l'apparecchio. Far sostituire il cavo dal fabbricante o da un servizio assistenza autorizzato per evitare qualsiasi rischio di incidente.

Posso usare la cappa con un fornello a gas?

Sì, ma è necessario garantire una ventilazione sufficiente del locale per evitare il riflusso dei gas di combustione. La cucina deve avere un'apertura verso l'esterno.

Come installare la cappa in versione ricircolo (filtrante)?

Fissare il raccordo di uscita aria 15 sul camino superiore, collegarlo all'uscita del corpo cappa con un tubo. Assicurarsi che il filtro al carbone attivo sia in posizione.

Come sostituire la lampadina della cappa?

La sostituzione dell'illuminazione deve essere effettuata dal servizio assistenza. Contattarlo per l'acquisto e la sostituzione.

I bambini possono usare la cappa?

Questo apparecchio non è destinato a bambini di età inferiore a 8 anni senza supervisione. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

Cosa fare in caso di malfunzionamento?

Controllare prima i filtri (ostruzione) e i collegamenti elettrici. Se il problema persiste, contattare il servizio assistenza autorizzato.

Come smaltire la vecchia cappa?

Non gettarla con i rifiuti domestici. Depositarla in un centro di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche (RAEE).

MANUALE UTENTE FLI625 FRANKE

CONSIGLI E SUGGERIMENTI 12 CARATTERISTICHE 15 INSTALLAZIONE 16 USO 19 MANUTENZIONE 20

SOMMARIO

IT

CONSIGLI E SUGGERIMENTI 21 CARATTERISTICHE 24 INSTALLAZIONE 25 USO 28 MANUTENZIONE 29

INDICE

DE

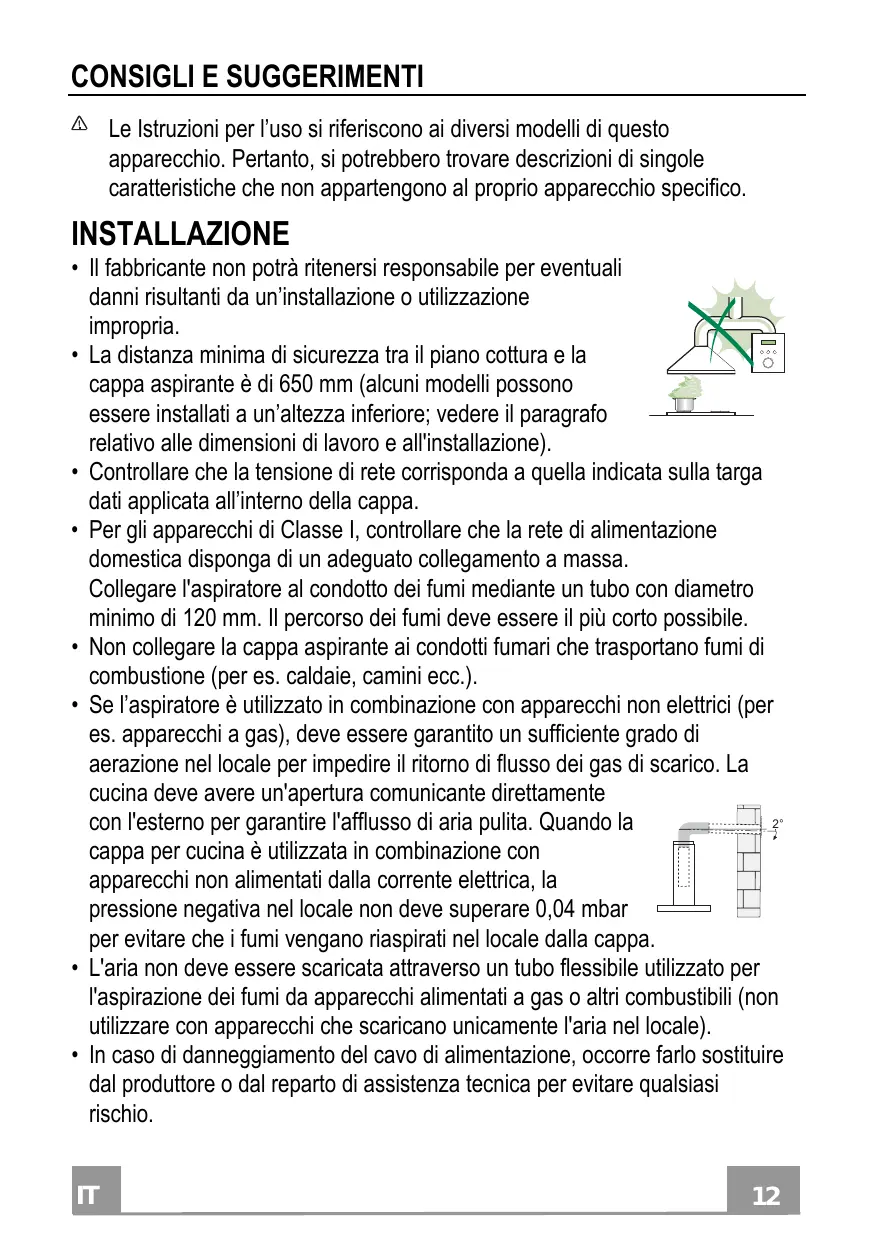

Le istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico.

INSTALLAZIONE

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente

con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.

• L'aria non deve essere scaricata attraverso un tubo flessibile utilizzato per l'aspirazione dei fumi da apparecchi alimentati a gas o altri combustibili (non utilizzare con apparecchi che scaricano unicamente l'aria nel locale).
• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.

• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche. - Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare con distanza tra i contatti di almeno 3 mm.

USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori della cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
• Questo apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite da una persona responsabile della loro incolumità.

• ATTENZIONE: le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

MANUTENZIONE

• Spegnere o scollegare l'apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie.
• Il filtro al carbone attivo non è lavabile né rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso.
• "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni".
• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

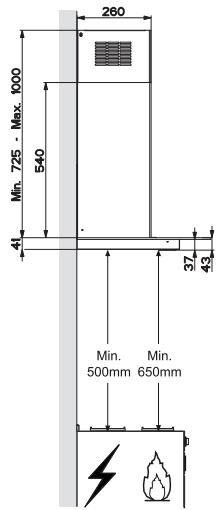

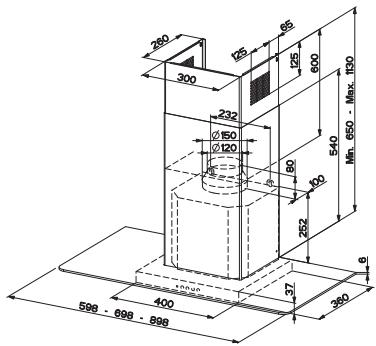

Ingombro

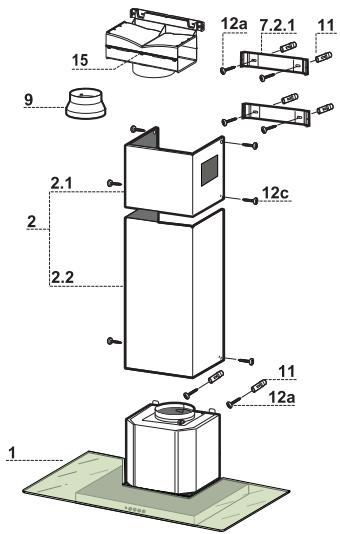

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completodi: Comandi, Luce, Grup- po Ventilatore, Filtri
2	1	Camino Telescopico formato da:
2.1	1	Camino Superiore
2.2	1	Camino Inferiore
9	1	Flangia di Riduzione ø 150-120 mm
15	1	Raccordo Uscita Aria
Rif.	Q.tà	Componenti di Installazione
7.2.1	2	Staffe Fissaggio Camino Superiore
11	6	Tasselli
12a	6	Viti 4,2 x 44,4
12c	6	Viti 2,9 x 9,5
	Q.tà	Documentazione
	1	Libretto Istruzioni

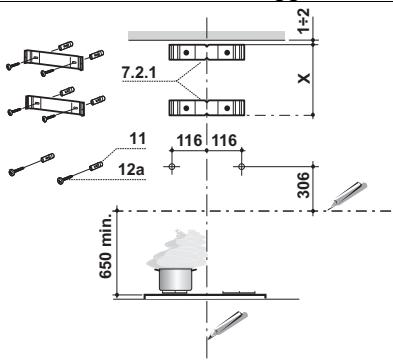

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:

• una linea verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della cappa;
• una linea orizzontale a 650 mm min. sopra il piano di cottura.
• Appoggiare come indicato la staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea verticale di riferimento.
• Segnare i centri dei fori della staffa.
• Appoggiare come indicato la staffa 7.2.1 a X mm sotto la prima staffa (X = altezza camino superiore in dotazione), allineando il suo centro (intagli) sulla linea verticale di riferimento.
• Segnare i centri dei fori della staffa.
• Segnare come indicato un punto di riferimento a 116 mm dalla linea verticale di riferimento e 306 mm sulla linea orizzontale di riferimento. Ripetere questa operazione dalla parte opposta.
• Forare Ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare le staffe utilizzando le viti 12a (4,2 x 44,4) in dotazione.
• Avvitare 2 viti 12a (4,2 x 44,4) in dotazione nei fori per il fissaggio del corpo cappa, lasciando uno spazio di 5-6 mm fra la parete e la testa della vite.

Montaggio corpo cappa

• Prima di agganciare il corpo cappa, serrare le 2 viti Vr situate sui punti di aggancio del corpo cappa.
• Agganciare il corpo cappa alle viti 12a.
• Serrare definitivamente le viti 12a di supporto.
• Agire sulle viti Vr per livellare il corpo cappa.

Connessioni

Uscita aria versione aspirante

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di Ø 150 o 120 mm, la cui scelta è lasciata all'installatore.

• Per collegamento con tubo Ø 120 mm, inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

• Svitare le 2 Viti che fissano la Staffa Superiore 7.2.1.
• Avvitare al suo posto il Raccordo Uscita Aria 15 con le 2 viti tolte in precedenza.
• Collegare il Raccordo 15 all'Uscita del Corpo Cappa per mezzo di un tubo rigido o flessibile di Ø 150 mm, la cui scelta è lasciata all'installatore.
• Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.

CONNESSIONE ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore.

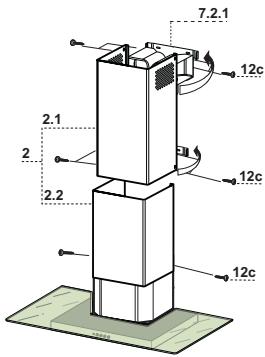

Montaggio Camino

Camino superiore

• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle staffe con 4 viti 12c (2,9 x 9,5) in dotazione.
• Assicurarsi che l'uscita delle prolunghe raccordo risulti in corrispondenza delle bocchette del camino.

Camino inferiore

• Allargare leggermente le due falde laterali del camino, agganciarle tra il camino superiore e la parete e richiuderle fino a battuta.
• Fissare lateralmente la parte inferiore al corpo cappa, con 2 viti 12c (2,9 x 9,5) in dotazione.

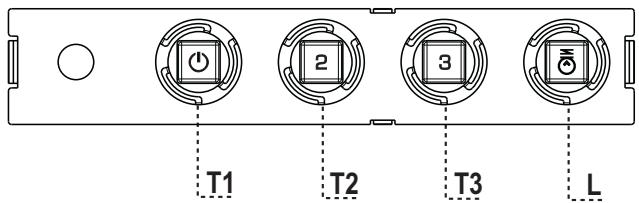

Quadro comandi

TASTO	LED	FUNZIONI
T1 Velocità	Acceso	Accende il Motore alla Prima velocità.
		Spegne il Motore.
T2 Velocità	Acceso	Accende il Motore alla Seconda velocità.
T3 Velocità	Fisso	Premuto brevamente Accende il Motore alla Terza velocità.
L Luce		Accende e spegne l'Impianto di Illuminazione.

Attenzione: il tasto T1 spegne il motore passando sempre per la prima velocità.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Togliere i filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i filtri evitando di piegarli e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Filtro anti odore (versione filtrante)

SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

• Non è lavabile e non è rigenerabile, va sostituito almeno ogni 4 mesi o più frequentemente, per un uso particolarmente intenso.
• Togliere i filtri antigrasso metallici.
• Rimuovere il filtro anti-odore al carbone attivo saturo, agendo sugli appositi agganci.
• Montare il nuovo filtro agganciandolo nella sua sede.
• Rimontare i filtri antigrasso metallici.

Illuminazione

• Per la sostituzione contattare l'assistenza tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
