KULLANIM KILAVUZU FLI625 FRANKE

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımlarını da görebilirsiniz.

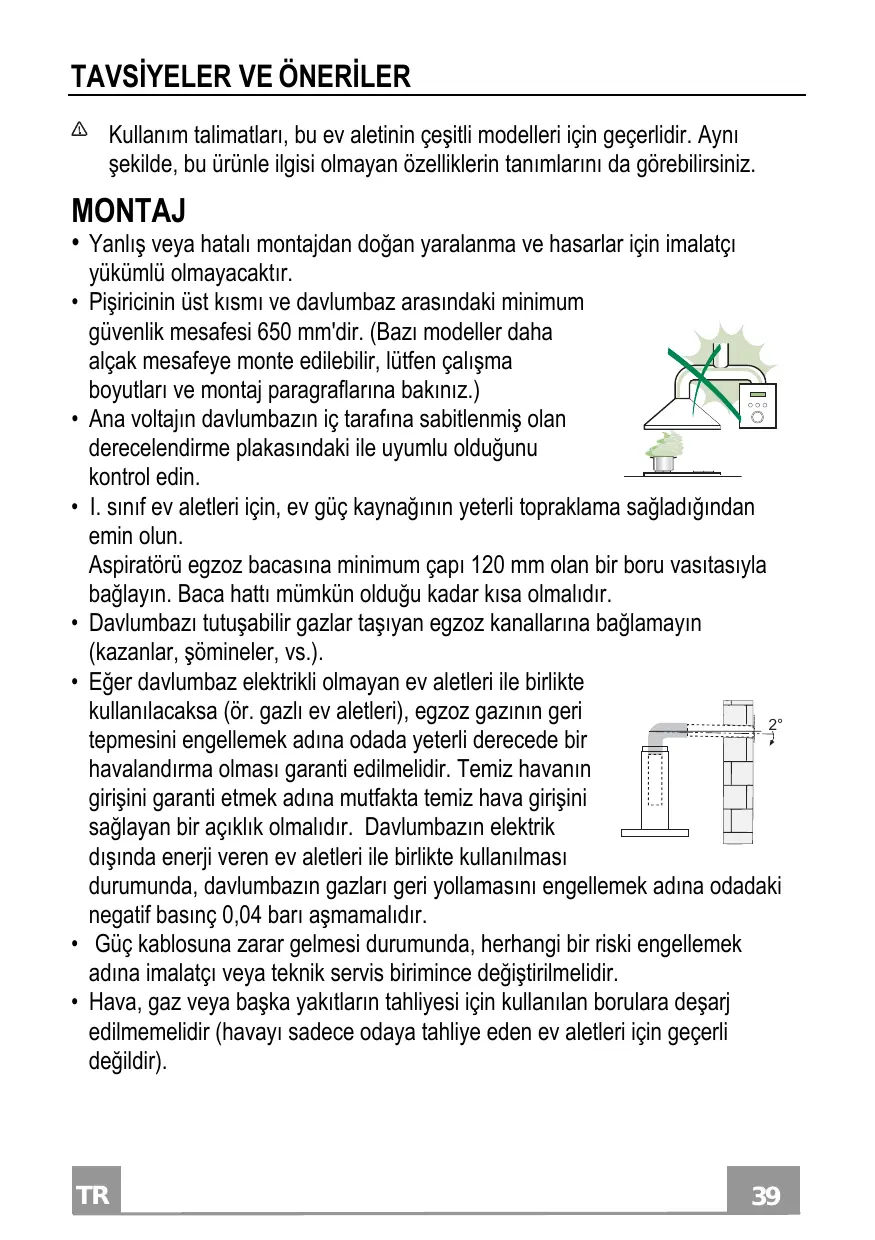

MONTAJ

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kısmı ile davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.)
• Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin. I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından emin olun. Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır.
• Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.).
• Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişini sağlayan bir açıklık olmalı. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması

durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimi tarafından değiştirilmelidir.
• Hava, gaz veya başka yakıtları tahliye etmek için kullanılan borulara bağlanmamalıdır (havayı sadece odaya tahliye eden ev aletleri için geçerli değildir).

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava tahliyesi ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın.

Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikesine yol açabilir. - Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın.

KULLANIM

• Davlumbaz mutfak kokularını gidermek adına ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar dışında kullanmayın.
• Davlumbaz çalışırken altında boşuna yanan yüksek ateş asla bırakmayın.
• Ateş yoğunluğunu sadece tencere altında kalacak ve yanlardan taşmayacak şekilde ayarlayın.
• Fritözler kullanım esnasında sürekli izlenmelidir: fazla ısınmış yağ, ateş alabilir.
• Davlumbazın altında flambe yapmayınız; yangın riski.
• Bu ev aleti, 8 yaş üstü çocuklar ve fiziksel, duyusal veya zihinsel yetersizliği olan veya tecrübe ve bilgi eksikliği olan kişilerce, bu kişilerin güvenliğinden sorumlu olan kişilerin gözetimi altında veya ev aletinin kullanımı ile ilgili talimatlar kendilerine verildiği durumlarda kullanılabilir. Çocuklar, ev aleti ile oynamamalıdır. Temizleme ve bakım, gözetim altında olmadıklarında çocuklarca yapılmayacaktır.

• DİKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalar ısınabilir.

BAKIM

• Herhangi bir bakım işlemine başlamadan evvel ev aletini elektrik şebekesinden veya ana güç kaynağından fişini çekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi).
• Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler.
• Aktif karbon filtresi yıkanabilir değildir, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım olması durumunda daha sık olarak değiştirilmelidir.
• Temizliğin talimatlara uygun olarak yapılmadığı durumlarda yangın riski vardır.
• Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembol, bu ürünün evsel atık olarak değerlendirilmeyeceğinin göstergesidir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.

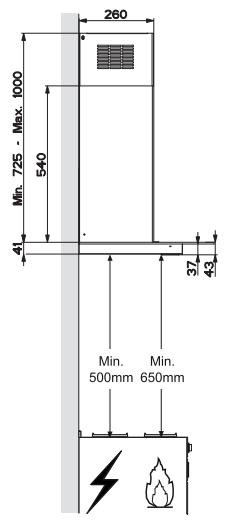

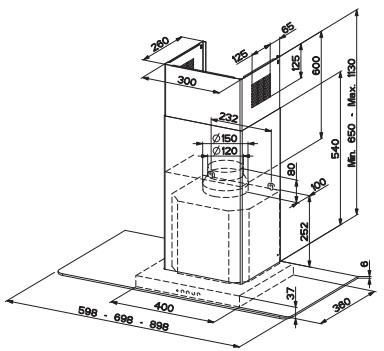

Boyutlar

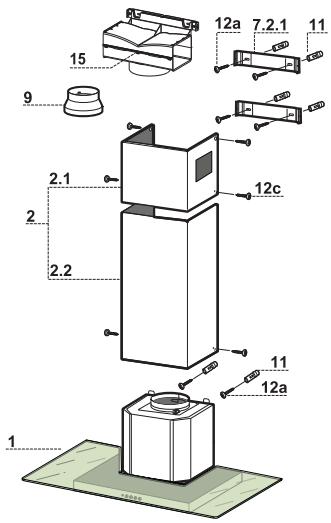

Parçalar

Ref.	Adet	Ürünün parçaları
1	1	Şnlardan olşan davlumbaz güvdesi: Kummandalar, Lamba, Fan grubu, Filtreler
2	1	Şnlardan olşan teleskopik baca:
2.1	1	Üst baca
2.2	1	Alt baca
9	1	Redüksiyon Flansı 0 150-120 mm
15	1	Hava Çıkkışı Rakoru
Ref.	Adet	Montaj Parçaları
7.2.1	2	Üst Baca Tesbit Braketleri
11	6	Dübeller
12a	6	Vidar 4,2 x 44,4
12c	6	Vidar 2,9 x 9,5
	Adet	Belgeler
	1	Talimat Kilavuzu

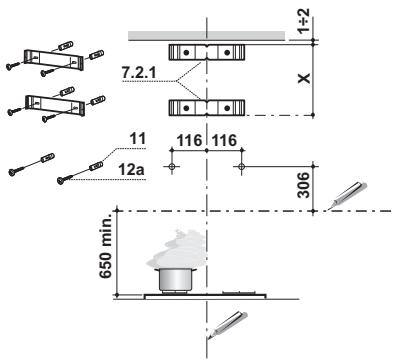

Duvarın delinmesi ve takozların sabitlenmesi

Duvarın üzerinde:

• Üst sınıra veya tavana kadar dik bir çizgi çiziniz; çizgi, bacanın yerleştirileceği bölgenin ortasından geçmelidir;
• Pişirme düzleminin 650 mm üzerinden geçecek şekilde yere paralel bir çizgi çiziniz.
• Gösterildiği üzere 7.2.1 no.lu takozu tavadan veya üst sınırdan 1-2 mm aşağısına yerleştirerek merkezinin dikey referans çizgisinin üzerinde olmasına dikkat ediniz.
• Takozun deliklerinin merkezlerini işaretleyiniz.
• Şekilde gösterildiği üzere 7.2.1 no.lu takozu birinci takozun X mm altına yerleştiriniz (X = kullanılacak üst bacanın yüksekliği). Merkezinin dikey referans çizgisinin üzerinde olmasına dikkat ediniz.
• Takozun deliklerinin merkezlerini işaretleyiniz.
• Şekilde görüldüğü üzere dikey çizginin 116 mm sağında ve yatay çizginin 306 mm üzerinde bir referans noktası tespit ediniz. Aynı işlemi diğer tarafa uygulayınız.
• Tespit edilen noktaları 8 mm ile deliniz. Deliklere 11 no.lu destekleri yerleştiriniz. 12a no.lu vidaları (4,2 x 44,4) kullanarak takozları monte ediniz.
• 2 adet 12a (4,2 x 44,4) vidasını baca gövdesi sabitleme yuvalarına yerleştiriniz. Duvar ile vida başları arasında 5-6 mm'lik mesafe bırakınız.

Davlumbaz Gövdesi Montajı

• Davlumbaz gövdesini kançalara takmadan önce gövde üzerindeki kançalama noktalarında bulunan 2 adet vidayı gevşetiniz.
• Davlumbaz gövdesini vidalara 12a takınız.
• Destek vidalarını 12a nihai olarak sıkınız.
• Vr vidalarına müdahale ederek Davlumbaz Gövdesi seviyesini hizalayınız.

Bağlantılar

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 150 ya da 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

• 120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtresini çıkarınız.

FİLTRELİ SİSTEMDE HAVA ÇIKIŞI

• Alt askıyı 7.2.1 sabitleyen iki vidayı yerinden sökünüz.
• Hava Çıkış Bağlantısını 15 daha önceden çıkarılmış olan 2 vida ile yerine sabitleyin.
• 15 no.lu Bağlantıyı, montaj görevlisinin seçimine göre ø150 mm çapında sert veya esnek bir hortum ile Davlumbaz Gövdesi Çıkışına bağlayınız.
• Aktif Karbonlu Koku Önleyici Filtrenin bulunduğundan emin olunuz.

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken ara temas aralığı en az 3 mm olan kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu fişinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

Bacanın montajı

Üst baca

• İki yan kenarı hafifçe açınız, bunları braketlerin 7.2.1 arkasına getiriniz ve tam dayanana kadar tekrar kapatınız. Cihaz donanımında verilen 4 adet vidayla 12c (2,9 x 9,5) yan taraflarından braketlere sabitleyiniz. Rakor uzantılarının çıkış baca ağızlarına denk gelmesine dikkat ediniz.

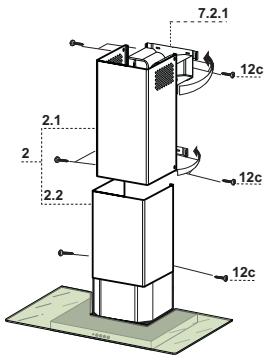

Alt baca

• Bacanın iki yan kenarını hafifçe açınız, üst baca ile duvar arasına yerleştirip tam dayanana kadar kapatınız. Cihaz donanımında verilen 2 adet vidayla 12c (2,9 x 9,5) alt tarafını davlumbaz gövdesine sabitleyiniz.

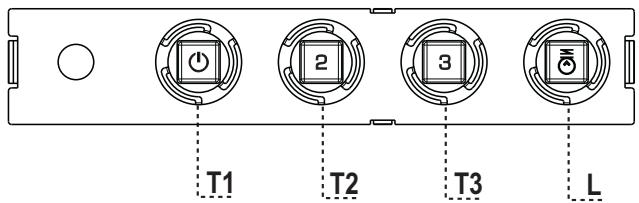

Kumanda Tablosu

TUŞ	LED	FONKSİYON
T1 Hz	Açık	Birinci yüzda motoru calistırı.
		Motoru durduruyor.
T2 Hz	Açık	İkinci yüzda motoru calistırı.
T3 Hz	Sabit	Hafı脘 basilarica, üçuncü yüzda motoru calistırı.
L Işık		Işık tesisatkıçıp kapatır.

Dikkat: T1 tuşu daima ilk hızdan başlayarak motoru durdurur.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinesinde de yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sıkça yıkanmaları gereklidir.
• Filtreleri, grubun arka tarafından ittirerek ve aşağı doğru çekerek tek tek çıkarınız.
• Filtreleri yıkarken eğip katlamayınız, tekrar monte etmeden önce de kurutunuz. Monte ederken kulpun görünen tarafta olmasına dikkat ediniz.

Koku Filtresi (Filtreli Model)

AKTİF KARBONLU KOKU FİLTRESİNİN DEĞİŞTİRİLMESİ

• Yıkanabilir ya da rejenere edilebilir nitelikte değildir, normalde en az 4 ayda bir, yoğun kullanımda ise daha sık değiştirilir.
• Metalik Yağ Filtrelerini Çıkarınız.
• Doymuş durumdaki Aktif Karbonlu Koku Filtresini kancalarını serbest bırakarak çıkarınız.
• Yeni filtreyi yuvasına takınız.
• Metalik Yağ Filtrelerini tekrar monte ediniz.

Aydınlatma

• Değiştirmek için Teknik Servisle bağlantı kurun ("Edinmek için teknik servisle bağlantı kurun").
