DIF 14B1 - DIF 14B1 EU - Lavastoviglie integrata INDESIT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavastoviglie integrata
Marca	INDESIT
Modello	DIF 14B1 / DIF 14B1 EU
Capacità	13 coperti standard
Dimensioni (L x A x P)	59,5 x 82 x 57 cm
Classe energetica	A+ (scala da A+++ a D)
Consumo energetico annuale	295 kWh
Consumo idrico annuale	3080 litri
Durata del ciclo Eco	190 minuti
Livello sonoro	49 dB(A)
Classe di efficienza di asciugatura	A
Programmi di lavaggio	Eco, Intensivo, Normale, Prelavaggio
Opzioni	Mezzo carico, Partenza ritardata, Pastiglie multifunzione (secondo modello)
Addolcitore d'acqua	Sì, con regolazione della durezza
Sistema antifuga	Sì, interruzione automatica dell'alimentazione idrica
Numero di bracci di lavaggio	2 (superiore e inferiore)
Tipo di filtrazione	Filtro a 3 elementi (cilindrico, coppa, inox)
Altezza del cestello superiore regolabile	Sì, con sistema Lift-Up (secondo modello)
Consumo standby (left-on)	5,0 W
Consumo spento (off)	0,5 W
Allacciamento acqua	Acqua fredda o calda (max 60°C), pressione 0,05-1 MPa
Peso netto (approssimativo)	Circa 40-45 kg

Domande frequenti - DIF 14B1 - DIF 14B1 EU INDESIT

Come installare correttamente la lavastoviglie ?

Installare l'apparecchio su un pavimento piano e rigido. Collegare il tubo di alimentazione a un rubinetto di acqua fredda o calda (max 60°C) con una pressione da 0,05 a 1 MPa. Il tubo di scarico deve essere posizionato tra 40 e 80 cm da terra. Assicurarsi che la presa elettrica sia collegata a terra e corrisponda alle caratteristiche della targa dei dati. Utilizzare tubi nuovi e seguire le istruzioni di livellamento.

Quale programma scegliere per stoviglie normalmente sporche ?

Il programma Eco 50° è raccomandato per stoviglie normalmente sporche. È il ciclo di riferimento per l'etichetta energetica, offrendo la migliore efficienza in consumo di acqua ed elettricità.

Come caricare i cestelli per un lavaggio ottimale ?

Posizionare le stoviglie molto sporche nel cestello inferiore perché i getti sono più potenti. I bicchieri e oggetti fragili nel cestello superiore. I coltelli e utensili appuntiti nel cestello delle posate, punte verso il basso. Non sovraccaricare i cestelli e assicurarsi che i bracci di lavaggio possano ruotare liberamente.

Come regolare la durezza dell'acqua ?

Dopo aver acceso l'apparecchio, tenere premuto il tasto P fino al segnale acustico, quindi accendere con ON/OFF. La spia Sale lampeggia. Utilizzare il tasto P per selezionare il livello corrispondente alla durezza della propria acqua (vedere tabella nel manuale, da 1 a 4). Confermare con ON/OFF.

Cosa fare se la lavastoviglie non si avvia ?

Controllare che la spina sia ben inserita, che la porta sia chiusa correttamente e che l'alimentazione idrica sia aperta. Spegnere l'apparecchio con ON/OFF, attendere un minuto e riaccendere. Se il problema persiste, consultare la sezione 'Anomalie e rimedi' del manuale.

Come pulire i filtri ?

I tre filtri (cilindrico, coppa e inox) devono essere puliti regolarmente. Ruotare il filtro cilindrico in senso antiorario per rimuoverlo, quindi estrarre la coppa e il filtro inox. Sciacquarli sotto acqua corrente e riposizionarli correttamente. Non rimuovere mai la protezione della pompa (pezzo nero).

Come risolvere un eccesso di schiuma ?

Un eccesso di schiuma è spesso dovuto a un dosaggio eccessivo o a un prodotto di lavaggio inadatto. Utilizzare solo prodotto speciale per lavastoviglie e rispettare le dosi indicate. In caso di schiuma, fermare il ciclo e pulire la vasca con un panno umido. Avviare un ciclo di risciacquo senza stoviglie.

Cosa fare in caso di interruzione di corrente durante il ciclo ?

Il programma si ferma automaticamente. Quando la corrente torna, il ciclo riprende dal punto in cui è stato interrotto. Se la porta è stata aperta, richiuderla. La lavastoviglie riprenderà il lavaggio normalmente.

Come mantenere i bracci di lavaggio ?

Smontare regolarmente i bracci di lavaggio: il braccio superiore svitando il suo anello di plastica in senso antiorario, il braccio inferiore spingendo sulle linguette laterali. Pulire i fori con una piccola spazzola non metallica per rimuovere i residui. Rimontare assicurandosi di fissarli bene.

Quali sono i consigli per risparmiare acqua ed energia ?

Utilizzare la lavastoviglie a pieno carico, selezionare il programma Eco per stoviglie normalmente sporche. Attivare l'opzione Mezzo carico per piccole quantità. Sfruttare le fasce orarie di minor costo con la Partenza ritardata. Utilizzare solo prodotti senza fosfati e rispettare il dosaggio.

MANUALE UTENTE DIF 14B1 - DIF 14B1 EU INDESIT

Precauzioni e consigli, 3

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Installazione, 4-5

Posizionamento e livellamento

Collegamenti idraulici ed elettrici

Dati tecnici

Avvertenze per il primo lavaggio

Descrizione dell'apparecchio, 6

Vista d'insieme

Pannello comandi

DIF 14B1

Caricare i cesti, 7-8

Cesto inferiore

Cesto superiore

Cestino delle posate

Vassoio portaposate

Regolazione cesto superiore

Avvioeutilizzato,9

Avviare la lavastoviglie

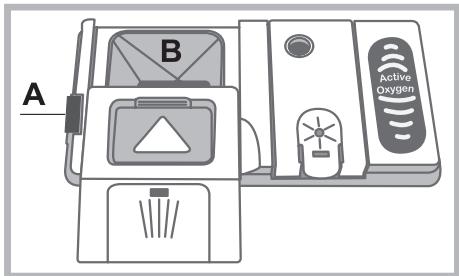

Caricare il detersivo

Programmi, 10

Tabella dei programmi

Brillantante e sale rigenerante, 11

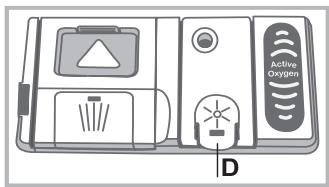

Caricare il brillante

Caricare il sale rigenerante

Manutenzione e cura, 12

Escludere acqua e corrente elettrica

Pulire la lavastoviglie

Evitare icattivi odori

Pulire gli irroratori

Pulizia filtro entrata acqua

Pulire i filtri

Se ci si assenta per lunghi periodi

Anomalie e rimedi, 13

Assistenza, 14

Scheda prodotto
Marchio	INDESIT
Modello	DIF 14B1
Capacità nominale in numero di coperti standard (1)	13
Classe di efficienza energetica su una Scala da A+++ (bassi consumi) a D (alti consumi)	A+
Consumo energetico annuo in kWh (2)	295.0
Consumo energetico del ciclo di lavaggio standard in kWh	1.04
Consumo di potenza nel modo spento in W	0.5
Consumo di potenza nel modo lasciato accesso in W	5.0
Consumo di acqua annuo in litri (3)	3080.0
Classe di efficacia di asciugatura su una Scala da G (efficacia minima) ad A (efficacia massima)	A
Durata del programma per il ciclo di lavaggio standard in minuti	190
Durata del modo lasciato accesso in minuti	10
Rumore in dB(A) re 1 pW	49
Prodotto da incasso	SI
NOTE
1) L'informazione sull'etichetta e sulla schedafanno riferimento al programma standard di lavaggio, quello programma è adatto per lavare stoviglia che presentano un grado di sporco normale ed è il programma più efficiente in termini di consumo combinato di energia ed acqua. Il ciclo standard corrisponde al ciclo ECO.
2) Consumo di energia basato su 280 cici anni standard con acqua caricata fredda e sui consumi in modo di spento o di lasciato accesso durante la fine ciclo. Il consumo effettivo dipende da come viene usato l'elettrodomestico.
3) Basato su 280 cici di lavaggio standard. Il consumo effettivo dipende dalle modalità di utilizzo dell'apparecchio.

L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

È importante conservare quello libretto per poterlo consultare in anni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.

Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Questo appearecchio è progettato per l'uso domestico o per applicazioni simili, ad esempio: - aree adibite a cucina per il personale in negoti, uffici ed altri ambienti di lavoro;
-case coloniche;
- utilizzato da parte di clienti in hotel, motel ed altri ambienti di tipo residenziale;
- bed and breakfast.

Sicurezza generale

• Questo elettrodomestico non può venire usato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non venga loro fornita supervisione o istruzioni riguardanti l'uso da una persona responsable della loro sicurezza.
• É necessaria la supervisione di un adulto per evitare che i bambini giochino con l'elettrodomestico.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per il lavaggio delle stoviglia a uso domestico, solo da personne adulte e secondo le istruzioni riportate in quello libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
  Non toccare la lavastoviglie a piedi nudi.
• Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.
• É necessario chiudere il rubinetto dell'acqua e staccare la spina alla presa della corrente prima di effettuare operazioni di pulizia e manutenzione.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Non appoggiarsi o sedersi sulla porta aperta: l'apparecchio potrebbe ribaltarsi.
• La porta non deve essere tenuta nella posizione aperta perché può rappresentare il pericolò di inciampare.
• Tenere il detersivo e il brillantante fuori alla portata dei bambini.
  Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), precede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l'ambiente. Il simbolo del cesto n Barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a piano carico. In attesa che la macchina sia piena, prevenir i cattivi odori con il ciclo Ammollo (vedi Programmi).

• Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la Tabella dei programmi:

• per stoviglia normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua.

• se il carico è ridotto attivare l'opzione Mezzo carico* (vedi Avvio e utilizzato).

• Se il proprio contratto di erogazione dell'energia elettrica preveDE fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L'opzione Partenza Ritardata* (vedi Avvio e utilizzo)puo aiutare a organizzare i lavaggi in tal senso.

Detersiviswana fosfati, sensa cloro e contententi enzimi

• Si consiglia vivamente di usare i detersivi sono fosfati e sono cloro che sono i più indicati per la tutela dell'ambiente.
• Gli enzimi sviluppano un'azione particolaremente efficace con temperature prossime ai 50^ , per cui con i detersivi con enzimi si sono impostare lavaggi a basse temperature e ottenere gli stessi risultati che si avrebbero a 65^ .
• Dosare bene il detersivo in base alleindicazioni del produttore, alla durezza dell'acqua, al grado di sporco e alla quantità di stoviglia per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura.
• Presente solo su alcuni modelli.

In caso di trasloco tenere l'apparecchio in posizione vertical; se fosse necessario, inclinarlo sul lato posteriore.

Posizionamento e livellamento

1. Disimballare l'apparecchio e controllare che non abbia subito danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.
2. Sistemare la lavastoviglie facendo adeire i bianchi o lo schienale ai mobili adiacenti o alla parete. L'apparecchio piùanche essere incassato sotto a un piano di lavoro continu* (vedi foglio di Montaggio).
3. Posizione are la lavastoviglie su un pavimento piano e rigido. Compensare le irregularità svitando o avvitando i piedini anteriors finché l'apparecchio non sia orizzontale. Un accurato livellamento da stabilità ed evita vibrazioni, rumori e spostamenti.

4^ . Per regolare l'altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale aperture 8 mm., girando in senso orario per;aumentare l'altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione)

Collegamenti idraulici ed elettrici

L'adattamento degli impianti elettrici e idraulici per l'installazione deve essere eseguito solo da personale qualificato.
La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.
L'apparecchio deve essere collegato alla rete di distribuzione dell'acqua utilizzando tubi nuovi. Non riutilizzare i vecchi tubi.

I tubi di carico e di scarico dell'acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliorie installmente.

Collegamento del tubo di carico dell'accua

• A una presa d'acqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca fileettata da 3/4 gas; prima di avvitare, far scorrere l'acqua finché non sia limpida affinché le eventuali impurità non intasino l'apparecchio.
• A una presa d'acqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie può essere alimentata con acqua calda di rete purché non superi la temperatura di 60^ .

A Avvitare il tubo al rubinetto come descripto per la presa d'acqua fredda.

A Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un lavoro specializzato o a un technician autorizzato (vedi Assistenza).
La pressione dell'acqua deve essere compresa nei valori riportati alla tabella Dati tecnici (vedi a lato).

Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

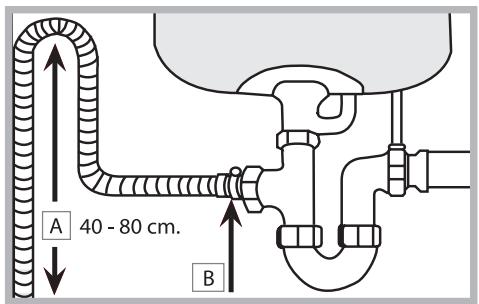

Collegamento del tubo di scarico dell'acqua

Collegare il tubo di scarico, alla piegarlo, alla conduttura di scarico con diametro minimo di 4 cm.

Il tubo di scarico deve essere ad un'altezza compresa tra 40 e 80 cm. dal pavimento o piano d'appoggio della lavastoviglie (A).

Prima di collegare il tubo di scarico dell'acqua al sifone del lavandino, rimuovere il tappo di plastica (B).

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie: - è dotata di un sistema che interrompe l'ingresso dell'acqua nel caso di anomalie o di perdite dall'interno.

Alcuni modelli sono dotati di un dispositivo supplementare di sicurezza New Acqua Stop*, che garantisce l'antiallaggio sono in caso di rottura del tubo di alimentazione.

ATTENZIONE: TENSIONE PERICOLOSA!

Il tubo di carico dell'acqua, non delve in nessun caso, essere tagliato in quanto contiene parti sotto tensione.

Collegamento elettrico

Prima di insereire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua a norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche sulla controporta (vedi capitolo Descrizione della lavastoviglie);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetto caratteristiche sulla controporta;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technician autorizzato (vedi Assistenza), non usare prolonghe o prese multiple.

Ad appearecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilemente raggiungibili.
A Il cavo non deve subire piegature o compressioni.
A Se il cavo di alimentazione è danneggiato, delve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenir agli rischio. (Vedi Assistenza)
A L'Azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Striscia anticondensa*

Dopo aver incassato la lavastoviglie après la porta e incollare la striscia adesiva trasparente sotto al ripiano in legno per proteggerlo alla eventuale condensa.

Avverenze per il primo lavaggio

Dopo l'installazione, rimuovere i tamponi posizionati sui cesti e gli elastici di trattimento sul cesto superiore (ove presenti). Immediatamente prima del primo lavaggio, riempire completamente d'acqua il serbatoio del sale e solo dopo aggiungere circa 1 Kg di sale (vedi capitolo Brillantante e sale rigeneree): è normale che l'acqua trabocchi. Selezionale il livello di durezza dell'acqua (vedi tabella capitolo Brillantante e sale rigeneree). Dopio il caricamento del sale la spia MANCANZA SALE* si spegne.

Il mancato riempimento del contentatore del sale, cui provocare il danneggiamento del dolcificatore dell'acqua e dell'elemento riscaldante.

Dati Tecnici
Dimensioni	Larghezza cm. 59,5 Altezza cm. 82 Profondità cm. 57
Capacità	13 coperti standard
Pressione acqua alimentazione	0,05 ÷ 1MPa (0,5 ÷ 10 bar) 7,25 – 145 psi
Tensione di alimentazione	vedi targhetta caratteristiche
Potenza totale assorbita	vedi targhetta caratteristiche
Fusibile	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/EC (Bassa Tensione) -2004/108/EC (Compatible Elettromagnetica) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign) -97/17/EC (Etichettatura) -2012/19/EU (RAEE)

La macchina, è dotata di segnali acustici/toni (secondo il modello d'lavastoviglie) che avvisano dell'avvenuto dato: accensione, fine ciclo ecc..

I symboli/spie/led luminosi presenti sul pannello comandi/ display, possono variate di colore, pulsare o essere a luce fissa. (secondo il modello di lavastoviglie).

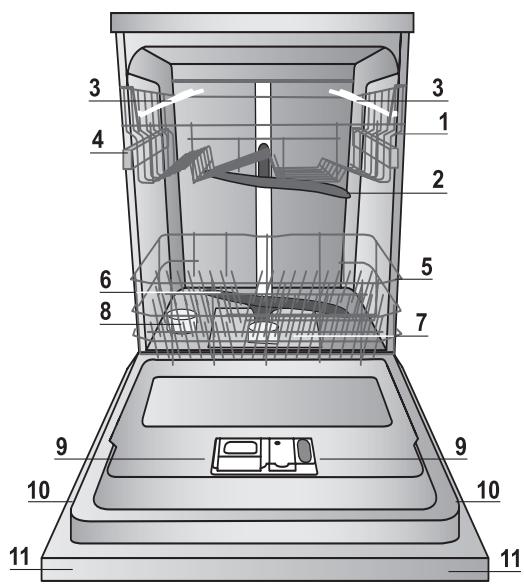

Vista d'insieme

1. Cestello superiore
2. Irroratore superiore
3. Ribaltine
4. Regolatore altezza cestello
5. Cestello inferiore
6. Irroratore inferiore
7. Filtro lavaggio
8. Serbatoio sale
9. Vaschetta detersivo, serbatoio brillantante e disposativo Active Oxygen*
10. Targhetto caratteristiche
11. Pannello comandi***

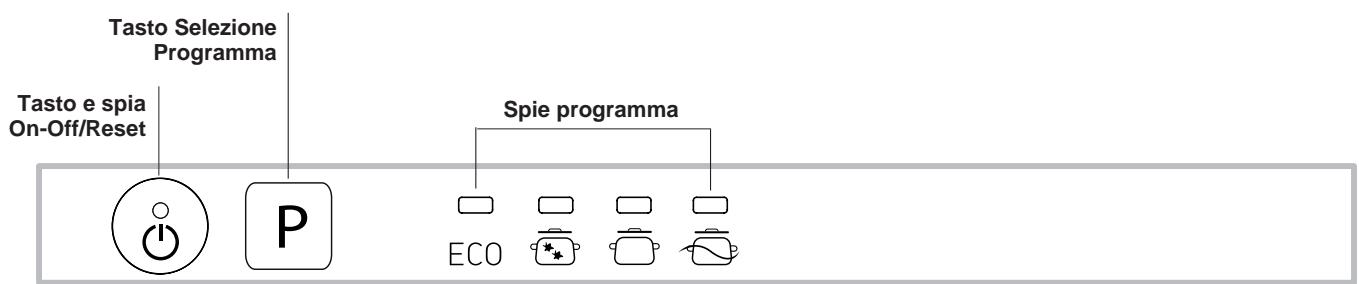

Pannello comandi

*** Solo sui modelli ad incasso totale * Presente solo su alcuni modelli.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Suggerimenti

Prima di caricare i cesti, eliminare delle stoviglie i residui di cibo e vuotare bicchieri e i contentitori dei liquidi rimasti. Non è necessario un risciacquo Preventivo tutto acqua corrente.

Sistemare le stoviglie in modo che siano ben ferme e non si ribaltino, i contentitori siano disposti con l'apertura rivolta in basso e le parti concave o convesse in posizione obliqua, per permettere all'acqua di raggiungere tutte le superfici e di defluire.

Fate attenzione che coperchi, manici, padelle e vassoi non impediscano la rotazione degli irroratori. Disporre gli oggetti piccoli nel cestino delle posate.

Le stoviglie in plastica e le padelle in antiaderente, tendono a trattenere maggiornente le gocce d'acqua e quando il loro grado di asciugatura risulterà inferiore a quello delle stoviglie in ceramicà o acciaio.

Gli oggetti leggeri (come i recipienti in plastica) devono essere preferibilmente posizionati sul cesto superiore e disposti in modo da non potersi muovere.

Dopo aver caricato, assicurarsi che gli irroratori ruotino liberamente.

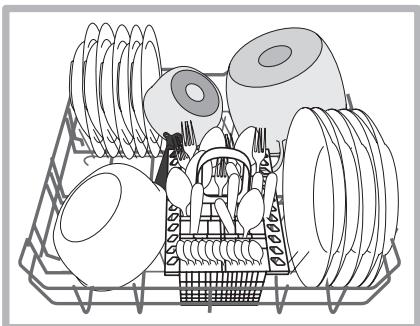

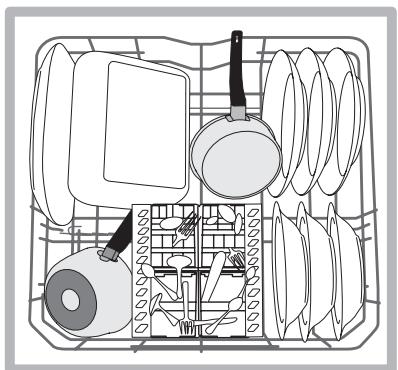

Cesto inferiore

Il cesto inferiore può containere pentole, coperchi, piatti, insalatiere, posate ecc... Piatti e coperchi grandi vanno sistemat di preferenza ai lati del cesto.

E' consigliabile disporre le stoviglie molto sporche nel cesto inferiore poichè in quello settore i getti d'acqua sono più energici e permettono di ottenerile miglioruri prestazioni di lavaggio.

*Presente solo in alcuni modelli e variabili per numero e posizione.

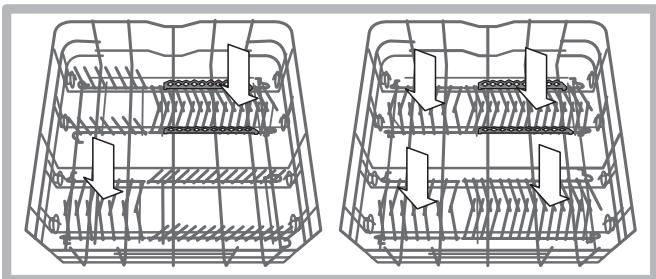

Alcuni modelli di lavastoviglia, dispongono di settori reclinabili*, gli stessi si sono usare in posizione verticale per la系統azione dei piatti oppure in posizione orizzontale (abbassati) per poter caricare più agevolmente pentole e insalatiere.

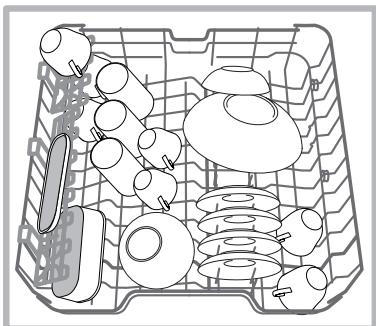

Cesto superiore

Caricare stoviglie delicate e leggere: bicchieri, tazze, piattini, insalatiere basse.

Alcuni modelli di lavastoviglie, dispongono di settori reclinabili*, utilizzabili in posizione verticale per sistmare piattini da theo dessert o abbassati per caricare ciotole e contentitori per alimenti.

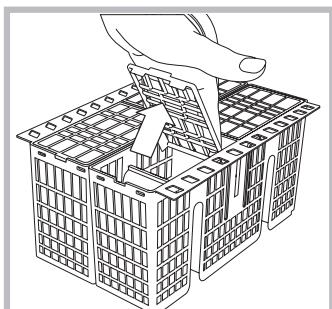

Cestino delle posate

Il cestino delle posate è munito di griglie superiori per una migliorie disposizione delle stesse. Deve essere positizzato solo nella parte anteriore del cesto inferiore.

A I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cesto superiore in posizione orizzontale.

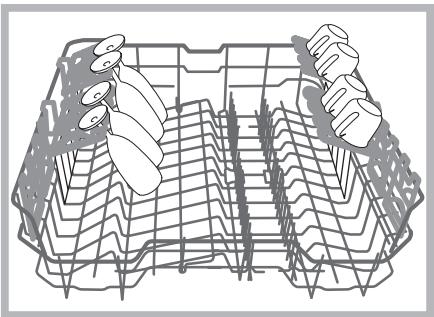

Ribaltine a posizione variable

Le ribaltine laterali sono posizionabili su tre altezza differenti per ottimizzare la disposizione delle stoviglie nella spazio del cesto. I calici possono essere positizonati stabilmente sulle ribaltine inserendo lo stelo del bicchiere nelle apposite asole.

Il cesto superiore è regolabile in altezza a seconda della necessità: in posizione alta quando nel cesto inferiore si vogliono sistemare stoviglia ingombranti; in posizione Bassa, in modo da sfruttare gli spazi delle ribaltine o dei reclinabili creando più spazio verso l'alto.

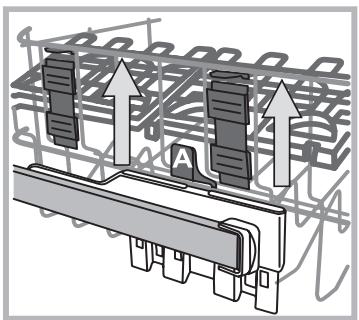

Regolare l'altezza del cesto superiore

Per agevolare la sistematicione delle stoviglie, è possibile系統are il cesto superiore in posizione alta o bassa.

E'preferibile regolare l'altezza del cesto superiore a CESTO VUOTO.

Non sollevare o abbassare MAI il cesto su un solo lato.

Se il cesto è dotato di Lift-Up* (vedi figura), sollevare il cesto afferrandolo ai lati e muovero verso l'alto. Per tornare nella posizione Bassa, premere le leve (A) ai lati del cesto ed accompagnare la discesa verso il basso.

Stoviglie non idonee

• Posate e stoviglie di legno.
• Bicchieri decorati delicati, stovigliae di artigianato artistico e di antiquariato. Le loro decorazioni non sono resistenti.
• Parti in materiale sintetico non resistenti alla temperatura.
• Stovigliedirameestagno.
• Stoviglie sporche di genere, cera, grasso lubricamente o inchiestro.

Le decorazioni su vetro, i pezzi di alluminio e argento durante il lavaggio possono tendere aambiare colore ed a sbiancarsi. Anche alcuni tipi di vetro (per es. oggetti di cristallo) dopo molti lavaggi possono diventare opachi.

Danni al vetro ed alle stoviglie

Cause:

• Tipo di vetro e procedimento di produzione del vetro.
• Composizione chimica del detersivo.
• Temperatura dell'acqua del programma di risciacquo.

Consiglio:

• Utilizzare solo bicchieri e porcellana garantiti dal produttore come resistenti al lavaggio in lavastoviglie.
• Usare detersivo delicato per stoviglie.
• Estrarre bicchieri e posate alla lavastoviglie al più presto possibile après la fine del programma.

Avviare la lavastoviglie

1. Aprire il rubinetto dell'acqua.
2. Aprière la porta e premere il tasting ON-OFF:
3. Dosare il detersivo. (vedi a lato).
4. Caricare i cesti (vedi Caricare i cesti).
5. Selezionare il programma in base alle stoviglie e al loro grado di sporco (vedi tabella dei programmi) premendo il tasto P.
6. Selezionare le opzioni di lavaggio*. (vedi Progr. speciali ed Opzioni).
7. Avviare chiudendo la porta.
8. La fine del programma è segnalata da segnali acustici e dal lampegliare della spia del programma selezionato. Aprire la porta, spegnere l'apparecchio premendo il tasto ON-OFF, chiudere il rubinetto dell'acqua e staccare la spina dalla presa di corrente.
9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cesti iniziando da quello inferiore.

A - Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzato prolongato, la macchina si spegne automaticamente.

A Se le stoviglia sono peu sporche o sono state sciacquate precedentamente molto l'acqua, ridurre sensibilmente la dose del detersivo.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, PURché appena iniziato: après la porta facendo attenzione alla fuoriuscita di vapore, con una pressione prolongata premere il tasting ON/OFF, la macchina si spegne. Riaccendere la macchina con il tasting ON/OFF e selezionare il nuovo programma e le eventuali opzioni; avviare chiudendo la porta.

Aggiungere alte stoviglie

Senza spegnere la macchina, après la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglia. Chiudere la porta: il ciclo riprende.

Interruzioni accidentali

Se durante il lavaggio si après la porta o si verifica un'interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

• Presente solo su alcuni modelli.

Caricare il detersivo

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo,eccedendo non si lava in modo più efficace e si inquina l'ambiente.

A seconda del grado di sporco, il dosaggio può essere adattato al singolo caso con un detersivo in polvere o liquido. Solitamente per uno sporco normale, utilizzato circa 35 gr. (detersivo in polvere), o 35ml (detersivo liquido). Se si impiegano le pastiglie ne basta una.

Se le stoviglie sono peu sporche o sono state sciacquate precedentamente molto l'acqua, ridurre sensibilmente la dose del detersivo.

Per un buon risultato di lavaggio osservareanche le instruzioni riportate sulle confezioni del detersivo.

In caso di ulteri o domande consiglio di rivolgersi agli uffici di consulenza dei produttori di detersivi.

Per après il contentatore del detersivo, azionare il dispositorio di aperture "A"

Introduire il detersivo solo nella vaschetta "B" asciutta. La quantità di detersivo adibita al prelimaggio, deve essere posizionata direttamente inVASCA.

1. Dosare il detersivo consultando la Tabella dei programmi per introdurre la quantità corretta. Nella vaschetta B, è presente un livello che indica la quantità massima di detersivo liquido o in polvere inseribile per agli)ciclo.
2. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.
3. Chiudere il coperchio del contentatore detersivo spingendolo in alto, forn al corretto innesto del dispositivo di chiusura.

Il contentitore detersivo si après automaticamente in funzione del programma, al momento opportuno.

Se vengono utilizzati detersivi combinati, è consigliato utilizzato l'opzione TABS, che adegua il programma di lavaggio, in modo da raggiungere sempre il migliorare risultato di lavaggio e di ascugatura possibile.

Utilizzare solo detersivo per lavastoviglie.

NON UTILIZZARE detersivi per lavaggio a mano.

Unutilizzocecessivo di detersivo poto lasciare residui di schiuma a fine ciclo.

L'utilizzo delle pastiglie è consigliato solo nei modelli dove è presente l'opzione PASTIGLIE MULTIFUNZIONE.

Le migliorari prestazioni di lavaggio ed asciugatura, si ottengono solo con l'utilizzo di detersivo in polvere, brillantante liquido e sale.

I dati dei programmi sono misurati in condizioni di lavoratorioio secondo Norma europea EN 50242.

A seconda delle diverse condizioni di utilizzo, la durata e i dati dei programmi possono variare.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Programma	Asciugatura	Opzioni	Durata del programma	Consumo acqua (I/ciclo)	Consumo Energia (KWh/ciclo)
1. Eco	Si	No	03:10'	11,0	1,04
2. Intensivo	Si	No	02:30'	16,5	1,70
3. Normale	Si	No	02:00'	16	1,40
4. Ammollo	No	No	00:10'	4,0	0,01

Indicazioni per la scelta dei programmi e dosaggio del detersivo

1. Il ciclo di lavaggio ECO è il programma standard a cui si riferisce o dati dell'etichetta energetica; quello ciclo è adatto a lavare stoviglia normalmente sporche ed è il programma più efficente in termini di consumo energetico e di acqua per quello tipo di stoviglia. 27 gr/ml + 6 gr/ml* - 1 Tab (Qualità di detersivo del prelavaggio)
2. Stoviglie e pentole molto sporche (non usare per pezzi delicati). 30 gr/ml - 1 Tab
3. Stoviglie e pentole normalmente sporche. 27 gr/ml + 6 gr/ml** - 1 Tab
4. Lavaggio preliminare in attesa di completeness il carico al pasto successivo. No detersivo

Consumi di stand-by: Consumo di left-on mode: 5,0 W - consumo di off mode: 0,5 W

Note:

Per consumare di meno usa la lavastoviglie a piano carico.

Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all'indirizzo: [e-mail]

A Usare solo prodotti specifici per lavastoviglie.

Non usare sale alimentare o industriale né detersivi per il lavaggio a mano.

Seguire leindicazioni riportate sulla confezione.

A Se si usa un prodotto multifunzione, non è necessario aggiuungere brillantante, si consiglia invece di aggiuungere sale, specie se l'acqua è dura o molto dura. (Seguire le indicazioni riportate sulla confezione).
Nonaggiungendo né sale né brillante è normale che le spie MANCANZA SALE e MANCANZA BRILLANTANTE rimangano accese.

Caricare il brillantante

Il brillantante facilita l'asciugatura delle stoviglie facendo scivolare l'acqua alla superficie, casi che non rimangano striature o macchie. Il serbatoio del brillantante va riempito:

• quando sul pannello si accende la spia MANCANZA BRILLANTANTE* è ancora disponibile una riserva di brillantante per 1-2 cicci;

1. Aprire il contentatore "D" premendo e sollevando la linguetta sul coperchio;
2. Introduire con precauzione il brillantante fino al riferimento massimo dell'apertura di riempimento evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.
3. Chidere il coperchio fino allo scatto.

Non versare MAI il brillantante direttamente all'interno della vasca.

Regalore la dose di brillantante

Se non si è soddisfatti del risultato dell'asciugatura, è possibile regolare la dose di brillantante.

Accendere e spagnere la lavastoviglie con il tasto ON/OFF. Premere il tasto P per 3 volte. Accendere con il tasto ON/OFF, lampeggia la spia del programma del livello impostato (impostato su livello di fabbrica)

Regolare il livello di erogazione del brillantantetramite il tasto P; durante但这a operazione la spia del brillantante lampeggia.

Premere il tasto ON/OFF per salvare la regolazione impostata.

Il livello di brillantante più essere impostato a ZERO, (programma ECO) in tal caso il brillantante non verrà erogato e non verrà accesa la spia di mancanza brillantante in caso di esaurimento dello stesso.

Si possono impostare fino ad un max. di 4 livelli in base al modello di lavastoviglie.

• se sulle stoviglia ci sono striature, impostare verso i numero bassi (1-2).
• se ci sono gobce d'acqua o macchie di calcare impostare versusi numeri alto (3-4).

Impostazione durezza dell'accua

Ogni lavastoviglie è corredata di un dolcificatore dell'acqua che, utilizzato del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie.

Questa lavastoviglie, consente una regolazione che riduce l'inquinamento ed ottimizza le prestazioni di lavaggio in funzione

della durezza dell'acqua. Il dato è reperibile presso l'Entegerogatore dell'acqua potabile.

Accendere e spagnere la lavastoviglie con il tasto ON/OFF. Tenere premuto il tasto P per alcuni secondi fino al segnale acustico*. Accendere la lavastoviglie con il tasto ON/OFF, lampeggia la spia del programma del livello impostato (// decalcificatore è impostato su livello medio).

Durante esta operazione la spia del sale lampeggia.

Regolare il livello della durezza acqua tramite il tasto P, (1-2-3-4 vedi tabella durezza acqua) fino ad un max. di 4 livelli.

Premere il tastingo ON/OFF per salvare la regolazione impostata. Se si utilizzano le pastiglie multifunzione, riempire comunique il serbatoio del sale.

Tabella Durezze Acqua				Autonomia media** containitore sale
livello	°dH	°fH	mmol/l	mesi
1	0 - 11	0 - 20	1,1 - 2	5 mesi
2	12 - 17	21 - 30	2,1 - 3	3 mesi
3	17 - 34	31 - 60	3,1 - 6	2 mesi
4*	34 - 50	61 - 90	6,1 - 9	2/3 settimane
Da 0°f a 10°f si consiglia di non utilizzato sale. * con但这a impostazione la durata dei cicli può prolongarsi. ** con 1 lavaggio al giorno

(^ dH)= durezza in gradi tedeschi - ^ fH = durezza in gradi francesi - mmol/l = millimol/litro)

Caricare il sale rigenerante

Per avere buoni risultati di lavaggio è indispensable verificare che il serbatoio del sale non sia mai vuoto.

Il sale rigenerante elimina il calcare dall'acqua, evitando che si depositi sulle stoviglie.

Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:

• quando il galleggiante verde* non è visible osservando il tazzo del sale;
• quando sul pannello si accende la spia MANCANZA SALE*;

1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.
2. Solo per il primo utilizzato: riempire il serbatoio di acqua fino al bordo.
3. Posizionale l'imbuto* (vedi figura) e riempire il serbatoio di sale fino al bordo (circa 1 kg); è normale che trabocchi un

po'd'acqua.

1. Togliere l'imbuto, eliminare i residui di sale dall'imbocco; sciacquare il tappo sotto l'acqua corrente prima di avvitarlo, disponendolo a testa in giù e facendo defluire l'acqua dalle quattro fessure disposte a stella nella parte inferiore del tappo. (tazzo con galleggiante verde)

E' consigliabile effettuare esta operazione ad agli caricamento del sale.

Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore).

A Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione saliva traboccata dal contentatore del sale.

• Presente solo su alcuni modelli.

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio per eliminare il pericolo di perdite.
• Staccare la spina dalla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o detersivi abrasivi.
• La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e molto aceto.

Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.
• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviterannoosi ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può succeedere che residui di cibo si attacchinoagli irroratori e ostruiscano i fori da cui esce l'acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico.

I due irroratori, sono entrambi smontabili.

Per smontare l'irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L'irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta versuso l'alto.

L'irroratore inferiore si smonta facendo pressione sulle linguette poste ai lati e tirandolo verso l'alto.

Se i tubi dellacqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare l'allacciamento, far scorrere l'acqua fina a che diventi limpida e sua priva di impurità. Senza esta precauzione, c'è il rischio che il punto dove entra l'acqua si intasi, danneggiando la lavastoviglie.

Periodicamente, pulire ilhetto entrata acqua posizionato all'uscita del rubinetto.
- Chiudere il rubinetto dell'accua.
- Svitare l'estremità del tubo di carico acqua, togliere il filtrò e pulirlo delicatamente quello un getto di acqua corrente.
- Inserire nuovamente ilhetto e avvitare il tubo.

Pulire i filtri

Il gruppo filtrante è formato da tre filtri che puliscono l'acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

A Pulire i filtri con regolarità.
A La lavastoviglie non deve essere usataswana filtri o con filtrsganciato.
- Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni sotto riportate:
1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo (fig. 1).
2. Estrarre il bicchiere filtering B facendo una leggera pressione sulle alette laterali (Fig. 2);
3. Sfilare il piatto filtering inox A. (fig. 3).
4. Ispezionare il pozzetto ed eliminare eventuali residui di cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4).

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto dell'acqua.
• Lasciare socchiusa la porta.

• Al rientro, fare un lavaggio a vuoto.

• Presente solo su alcuni modelli.

Qualora l'apparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi all'Assistenza.

Anomalie:	Possibili cause / Soluzione:
La lavastoviglie non parte o non risponde ai comandi	• Spagnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma. • La spina non è ben inserita nella presa di corrente. • La porta della lavastoviglie non è ben chiusa.
La porta non si chiude	• La serratura è scattata; spingere energeticamente la porta fino a sentire il "clack".
La lavastoviglie non scarica acqua.	• Il programma non è ancora terminato. • Il tubo di scarico dell'acqua è piegato (vedi Installazione). • Lo scarico del lavello è ostruito. • Il filtrò è intasato da residui di cibo.
La lavastoviglie fa rumore.	• Le stoviglie sbattono tra loro o contro gli irroratori. • Eccessiva presenza di schiuma: il detersivo non è dosato adeguamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato).
Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.	• Manca il sale rigenerante o la sua regolazione non è adeguata alla direzza dell'acqua (vedi Brilliantante e sale). • Il tappo del serbatoio del sale non è chiuso bene. • Il brillantante è esaurito o il dosaggio è insufficiente.
Su stoviglie e bicchieri ci sono striature o sfumature bluastre.	• Il dosaggio del brillantante è effecssivo.
Le stoviglie sono meno asciutte.	• è stato selezionato un programmaenza asciugatura. • Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brilliantante e sale). • La regolazione del brillantante non è adeguata. • Le stoviglie sono in materiale antiaderente o in plastica.
Le stoviglie non sono pulite.	• I cestelli sono troppo carichi (vedi Caricare i cestelli). • Le stoviglie non sono sistmate bene. • Gli irroratori non sono liberi di ruotare. • Il programma di lavaggio è troppo blando (vedi Programmi). • Eccessiva presenza di schiuma: il detersivo non è dosato adeguamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato). • Il tappo delibrantante non è stato chiuso correttamente. • Il filtrò è sporco o intasato (vedi Manutenzione e cura). • Manca il sale rigenerante (vedi Brilliantante e sale).
La lavastoviglie non carica acqua - Allarme rubinetto chiuso. (si sentono dei segnali acustici* e lampeggiano tutte le spie dei programmi. Lampeggia velocemente la spia ON/OFF e si illuminano la 2° e la 3° spia programma.	• Manca l'accua nella rete idrica. • Il tubo di carico dell'accua è piegato (vedi Installazione). • Apriere il rubinetto e l'apparecchio si avvia durante pochi minuti. • L'apparecchio si è bloccato perché non si è intervenuti al segnale acustico. • Specnere la macchina con il tasto ON/OFF, aprire il rubinetto e dato alcuni secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi Anomalie e Rimedi).
• Riavviare il programma per controllare se l'inconveniente è stato ovviato.
• In caso negativo, contattare il Servizio Assistenza Tecnica Autorizzato.

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N).

Queste informazioni si trovano sulla targhetto caratteristiche posta sull'apparecchio (vedi Descrizione dell'apparecchio).

Assistenza Attiva 7 giorni su 7

ASSISTENZA -RICAMBI-ACCESsDI R199.199.199

NUMERO UNICO

Se nasce il bisogno di intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completinga disposizione per fissare un appuntamento con Centro Assistenza Tecnico autorizzato più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

EN

English,15

Contents

Product Fiche, 16
