MANUALE UTENTE RZ28H6165SS SAMSUNG

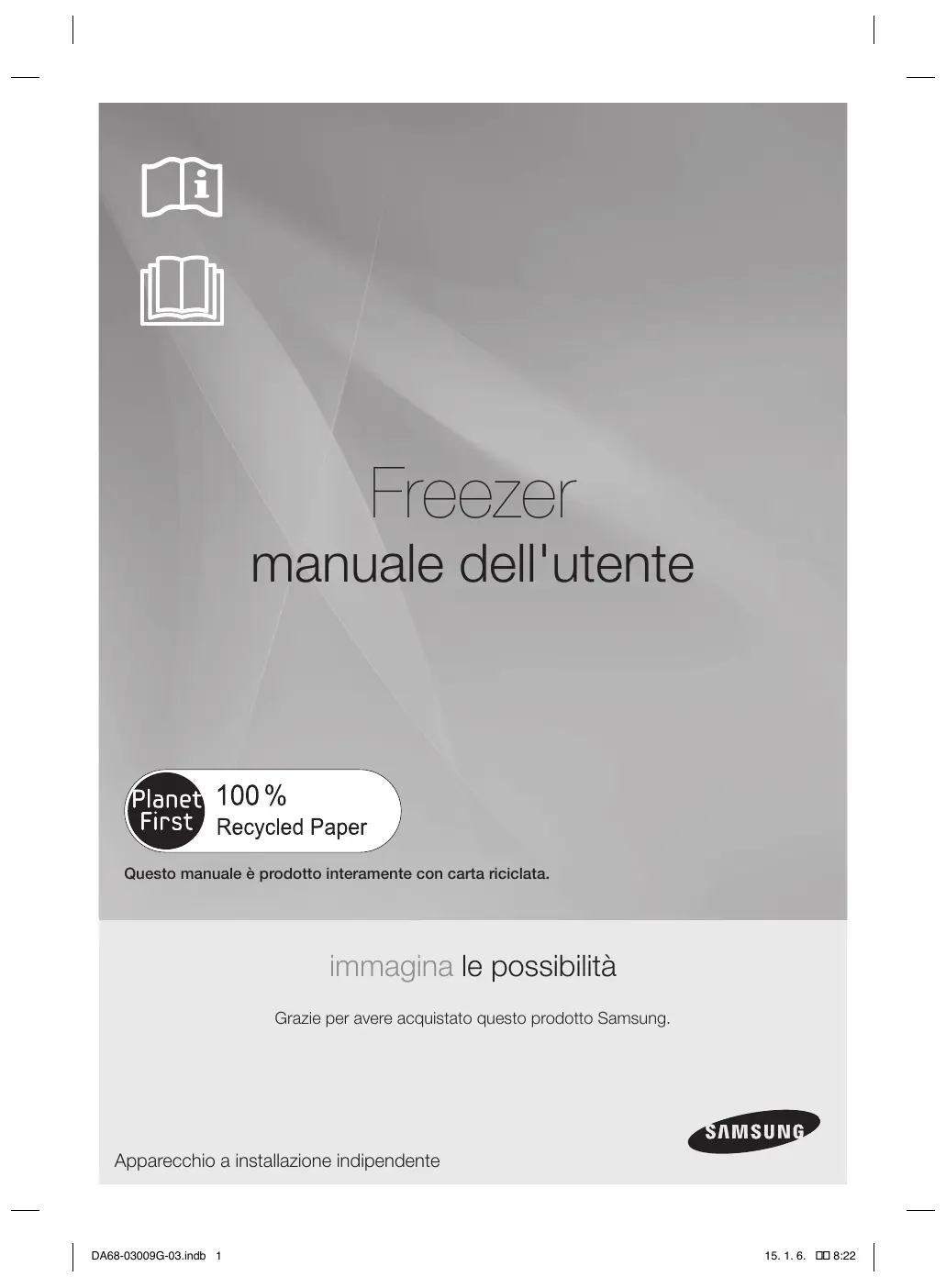

Freezer manuale dell'utente

Questo manuale è prodotto interamente con carta riciclata.

immagina le possibilità Grazie per avere acquistato questo prodotto Samsung.

Apparecchio a installazione indipendente

DA68-03009G-03.indb 1

Indice INFORMAZIONI SULLA SICUREZZA ………………………………………………………………2 IMPOSTAZIONE DEL FREEZER ………………………………………………………………… 11 FUNZIONAMENTO DEL FREEZER ……………………………………………………………… 17 RISOLUZIONE DEI PROBLEMI …………………………………………………………………… 22

Informazioni sulla sicurezza INFORMAZIONI SULLA SICUREZZA

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone • Prima di utilizzare il prodotto, con handicap fisici, sensoriali leggere attentamente questo o mentali o senza esperienza manuale e conservarlo per future o conoscenza del prodotto consultazioni. solo sotto la supervisione di • Utilizzare l’apparecchio solo una persona responsabile o nel per lo scopo per il quale è stato caso in cui abbiano ricevuto prodotto, come descritto in informazioni specifiche sull’uso questo manuale. L’apparecchio sicuro dell’apparecchio e ne non è inteso per l’uso da parte abbiano compreso i rischi ad di persone (bambini inclusi) con esso associati. ridotte capacità fisiche, sensoriali I bambini non devono giocare o mentali, inesperte o prive di una con l’apparecchio. La pulizia e la adeguata conoscenza, a meno manutenzione dell’apparecchio che una persona responsabile per non devono essere eseguite da la loro sicurezza fornisca loro una bambini senza la supervisione di corretta supervisione e istruzione un adulto responsabile. all’uso. • Poiché le seguenti istruzioni Italiano - 2

DA68-03009G-03.indb 2

operative coprono i vari modelli disponibili, le caratteristiche del vostro freezer possono differire da quelle descritte in questo manuale.

Verificare il collegamento a massa dell'apparecchio per evitare scariche elettriche. In caso di necessità rivolgersi al centro assistenza.

AVVERTENZA ATTENZIONE Pericoli o pratiche non sicure che possono causare lesioni personali gravi o mortali. Pericoli o pratiche non sicure che possono causare lesioni personali lievi o danni alla proprietà.

ALTRI SIMBOLI UTILIZZATI NON tentare di. NON disassemblare. NON toccare. Seguire attentamente le istruzioni. Estrarre la spina dalla presa di corrente.

Questi simboli di avvertenza hanno lo scopo di prevenire lesioni personali. Seguire scrupolosamente le istruzioni. Una volta letto, si raccomanda di conservare il manuale in un luogo sicuro per future consultazioni.

INFORMAZIONI SULLA SICUREZZA Nota.

Simboli di sicurezza e precauzioni importanti:

Avviso CE Questo prodotto è conforme alle direttive Bassa tensione (2006/95/ CE), Compatibilità elettromagnetica (2004/108/CE), RoHS (2011/65/ UE), Regolamento Delegato UE N. 1060/2010 della Commissione, e Progettazione ecocompatibile (2009/125/CE) implementata dal Regolamento (CE) N. 643/2009 della Commissione. (Solo per i prodotti venduti nei paesi dell’Unione europea)

Non installare il freezer in un luogo umido o dove possa entrare a contatto con l’acqua. L’usura del rivestimento isolante delle parti elettriche può causare scariche elettriche o incendio. Non installare il freezer in una posizione esposta a luce solare diretta o a fonti di calore quali caloriferi, stufe o altri apparecchi riscaldanti. Non utilizzare condotte del gas, linee elettriche o parafulmini come punti di collegamento a terra. L’uso inappropriato della presa di terra può comportare il rischio di scariche elettriche. Non collegare più apparecchi a una presa multipla. Il freezer deve essere sempre collegato a una presa elettrica separata che abbia una tensione corrispondente a quanto riportato sull’etichetta. Ciò consente di ottenere le migliori prestazioni e prevenire il sovraccarico dell’impianto domestico che potrebbe causare un incendio a causa del surriscaldamento dei cavi. Non utilizzare un cavo con evidenti segni di usura o

abrasione lungo il rivestimento o alle estremità. • Non piegare eccessivamente il cavo di alimentazione né posizionarvi sopra oggetti pesanti.

• Prima dell’uso, installare e posizionare il freezer secondo quanto indicato nel presente manuale. Se la presa elettrica è lenta, non inserire la spina. Rischio di incendio o scariche elettriche. Collegare la spina inserendola nella posizione corretta con il cavo rivolto verso il basso. Collegando la spina elettrica al contrario, il cavo potrebbe danneggiarsi e causare scariche elettriche o incendio. Durante lo spostamento del freezer, prestare attenzione a non schiacciare o danneggiare il cavo di alimentazione. Pericolo di incendio. Accertarsi che la spina non sia schiacciata o danneggiata dal retro del freezer. Tenere i materiali di imballaggio lontano dalla portata dei bambini. Se un bambino inserisce la testa in un sacchetto di plastica, può rischiare il soffocamento e la morte.

• L’apparecchio deve essere posizionato in modo che la spina sia facilmente accessibile dopo l’installazione.

ATTENZIONE SIMBOLI DI ATTENZIONE PER L’INSTALLAZIONE INFORMAZIONI SULLA SICUREZZA

• Mantenere le aperture di ventilazione dell’apparecchio o della • Il freezer deve essere struttura a incasso libere da collegato a terra. ostruzioni. - Per evitare dispersioni di corrente o scariche elettriche causate dalle • Dopo l’installazione, lasciare l’apparecchio collegato dispersioni del freezer, collegare all’alimentazione per 2 ore prima l’apparecchio a terra. dell’uso. • Se il cavo di alimentazione è danneggiato, richiederne l’immediata sostituzione IMPORTANTI SIMBOLI DI al costruttore o al centro assistenza. AVVERTENZA PER L’USO • Il fusibile del frigorifero deve • Non toccare la spina essere sostituito da un tecnico elettrica con le mani qualificato o dal centro assistenza. bagnate. - Il mancato rispetto di questa • Non collocare alcun oggetto precauzione può causare scariche sopra il frigorifero. elettriche o lesioni personali. - Durante l’apertura o la chiusura della porta, un articolo potrebbe cadere provocando lesioni o danni. • Non collocare sopra il freezer recipienti contenenti acqua. - In caso di fuoriuscita, l’acqua potrebbe causare scariche elettriche o incendio. • Non lasciare che i bambini si appendano alla porta. In caso contrario, potrebbero riportare gravi lesioni.

AVVERTENZA Italiano - 5

• Non permettere ai bambini di entrare nel freezer. I bambini rischiano di restare intrappolati all’interno dell’apparecchio. • Non toccare le pareti interne del freezer o i prodotti surgelati con le mani bagnate. - Ciò potrebbe causare il congelamento delle dita. • Non conservare sostanze volatili o infiammabili nel freezer. - La conservazione di benzina, diluenti, alcol, etere, GPL e altri prodotti simili può causare esplosione. • Non conservare in freezer prodotti medicinali, materiale scientifico o prodotti sensibili alla temperatura. - I prodotti che necessitano di severi controlli della temperatura non devono essere conservati in freezer. • Non collocare né attivare apparecchi elettrici all’interno del freezer, salvo quelli raccomandati dal costruttore.

• Non smontare o riparare autonomamente il freezer. - Ciò potrebbe causare incendio, malfunzionamento e/o lesioni personali. • Controllare i bambini affinché non giochino con l’apparecchio. • Questo prodotto è progettato solo per la conservazione di alimenti in ambito domestico. • Se si rileva una perdita di gas, evitare l’uso di fiamme libere o potenziali fonti di accensione nei pressi e aerare il locale per alcuni minuti. • Utilizzare solo lampade LED fornite dal costruttore o dal centro assistenza.

• Se si avverte un odore di medicinale o si nota del fumo uscire dall’apparecchio, staccare la spina dalla presa e chiamare il centro assistenza Samsung Electronics. • Per accelerare il processo di • Se il prodotto è dotato di sbrinamento, non utilizzare lampada LED, non disassemblare dispositivi meccanici o l’assieme coprilampada/lampada altri mezzi diversi da quelli autonomamente. consigliati dal costruttore. - Rivolgersi al centro assistenza. • Non danneggiare il circuito refrigerante. Italiano - 6

DA68-03009G-03.indb 6

ATTENZIONE SIMBOLI DI ATTENZIONE PER L’USO

• Se il freezer entra a contatto con l’acqua, estrarre la spina di alimentazione dalla presa di corrente e contattare il centro assistenza Samsung Electronics. • Non applicare una forza eccessiva né urtare con violenza la superficie in vetro. - La rottura del vetro può provocare lesioni personali e/o danni alla proprietà.

• Per ottenere le massime prestazioni dal prodotto, Non collocare alimenti davanti alle aperture di ventilazione sul pannello posteriore dell’apparecchio per evitare di ostruire la circolazione dell’aria all’interno del comparto freezer. Avvolgere adeguatamente gli alimenti o riporli in contenitori sottovuoto prima di conservarli in SIMBOLI DI ATTENZIONE freezer. PER LA PULIZIA Non aggiungere vicino ad alimenti • Non spruzzare acqua già surgelati un nuovo alimento fresco da surgelare. direttamente sulle superfici interne o esterne del freezer. Rispettare i tempi di conservazione e le date di - Pericolo di scariche elettriche o scadenza degli alimenti congelati. incendio. Non è necessario scollegare il • Non spruzzare gas infiammabile freezer dalla presa di corrente vicino al freezer. se si prevede di non utilizzare - Rischio di esplosione o incendio. l’apparecchio per meno di tre settimane. Tuttavia, per un • Rimuovere eventuali

INFORMAZIONI SULLA SICUREZZA

• Non collocare nel freezer bevande frizzanti o contenenti anidride carbonica. Non inserire bottiglie o contenitori di vetro nel congelatore. - Quando il contenuto si congela, il vetro del contenitore potrebbe rompersi causando lesioni.

periodo più prolungato si consiglia di svuotare l’apparecchio. Scollegare il freezer dalla presa di corrente e pulirlo, sciacquarlo e asciugarlo. • Riempire il serbatoio dell’acqua e il cassettino dei cubetti di ghiaccio solo con acqua potabile.

sostanze estranee o polvere secondo quanto previsto dalle norme vigenti. dalla spina di alimentazione. Per pulire la spina da • Lasciare i ripiani al loro posto in modo che i bambini non possano sostanze estranee o dalla entrarvi facilmente. Verificare polvere non utilizzare un l’integrità delle tubazioni sul panno bagnato o umido. retro dell’apparecchio prima di - In caso contrario, pericolo di smaltirlo. scariche elettriche o incendio. • Come gas refrigerante viene • Non spruzzare prodotti per la utilizzato R-600a o R-134a. pulizia direttamente sul display. Controllare l’etichetta del - Le lettere stampate sul display compressore sul retro potrebbero non essere più visibili. dell’apparecchio e l’etichetta della potenza nominale all’interno • Scollegare il freezer prima del freezer per vedere il tipo di effettuarne la pulizia o di refrigerante utilizzato. Nel eventuali riparazioni. caso il prodotto contenga gas infiammabile (refrigerante R-600a), contattare l’ente locale IMPORTANTI SIMBOLI preposto per lo smaltimento DI AVVERTENZA PER LO sicuro di questo prodotto. SMALTIMENTO Questo prodotto contiene • Per lo smaltimento di ciclopentano come gas isolante. questo prodotto o di I gas utilizzati per l’isolamento altri freezer, rimuovere le richiedono speciali procedure di smaltimento. Contattare porte, le guarnizioni e le l’autorità locale competente chiusure delle porte in per informazioni sul corretto modo che bambini o animali smaltimento di questo prodotto. non possano rimanere Verificare l’integrità delle tubazioni intrappolati all’interno. sul retro dell’apparecchio prima Controllare i bambini di smaltirlo. Le tubazioni devono affinché non giochino con essere scollegate all’aperto. l’apparecchio. • Se l’apparecchio utilizza • Si prega di smaltire e riciclare isobutano (R-600a) come il materiale utilizzato per refrigerante, nonostante si tratti l’imballaggio di questo prodotto

ULTERIORI CONSIGLI PER L’USO • Se si verifica un blackout elettrico, chiamare la compagnia elettrica locale e chiedere il tempo previsto per il ripristino dell’elettricità. - Generalmente, interruzioni di corrente di una o due ore non influiscono sulle temperature del freezer. Tuttavia, durante il blackout si consiglia di ridurre al minimo l’apertura della porta. - Se l’interruzione di corrente dovesse protrarsi per più di 24 ore, rimuovere tutti gli alimenti surgelati dal freezer. • Se il freezer è dotato di una chiave, conservarla lontano dalla portata dei bambini e non in prossimità dell’apparecchio. • L’apparecchio potrebbe non offrire prestazioni costanti (scongelamento del contenuto o innalzamento della temperatura del freezer) se mantenuto in funzione per un lungo periodo di tempo sotto il livello di freddo per il quale l’apparecchio è stato progettato per l’uso. • L’apparecchio è di tipo “frost free”; ciò significa che non è necessario sbrinarlo manualmente poiché tale operazione è automatica. • L’innalzamento della temperatura durante lo sbrinamento è conforme alle specifiche ISO. Tuttavia, per evitare che durante

INFORMAZIONI SULLA SICUREZZA

di un gas naturale a basso impatto ambientale è comunque combustibile. Durante il trasporto e l’installazione dell’apparecchio, prestare attenzione a non danneggiare alcuna parte del circuito refrigerante. • Eventuali schizzi di refrigerante fuoriuscito dalle tubazioni possono provocare incendio o lesioni oculari. Se si rileva una perdita, evitare l’uso di fiamme libere o potenziali fonti di accensione nei pressi e aerare il locale per alcuni minuti. • Per evitare che possa crearsi una miscela di aria e gas infiammabile qualora si verificasse una perdita nel circuito di raffreddamento, la dimensione dell’ambiente di installazione deve essere adeguata alla quantità di refrigerante utilizzato. Non avviare mai un apparecchio visibilmente danneggiato. In caso di dubbi, consultare il rivenditore. La dimensione del locale dovrebbe essere calcolata considerando 1 m³ di spazio per ogni 8 g di refrigerante R-600a contenuto nell’apparecchio. La quantità di refrigerante utilizzata nell’apparecchio è indicata nella piastra identificativa all’interno dell’unità.

lo sbrinamento automatico la temperatura dei surgelati si alzi eccessivamente, avvolgere gli alimenti in diversi fogli di giornale. • L’aumento della temperatura dei surgelati durante l’operazione di sbrinamento può ridurre i tempi di conservazione. • La temperatura di comparti o sezioni a due stelle, contrassegnati dal simbolo ( ), è lievemente superiore rispetti a quella di altri comparti freezer. La posizione delle sezioni e dei comparti a due stelle può variare a seconda del prodotto pertanto fare riferimento alle istruzioni e/o alle condizioni di vendita. Consigli per risparmiare energia - Installare l’apparecchio in un luogo fresco, asciutto e adeguatamente ventilato. Verificare che non sia esposto a luce solare diretta e non sia installato vicino a una fonte diretta di calore (ad esempio un calorifero). - Non ostruire le griglie e le aperture di ventilazione. - Lasciare che il cibo caldo si raffreddi prima di riporlo nell’apparecchio. - Per scongelare i cibi, collocarli in frigorifero. Le basse temperature dei surgelati consentono inoltre di rinfrescare ulteriormente gli alimenti conservati in frigo.

- Nel riporre o estrarre gli alimenti, non tenere per molto tempo la porta aperta. Minore è il tempo di apertura, minore è il ghiaccio che si forma nel freezer. - Pulire il retro del frigorifero regolarmente. La polvere che si accumula aumenta il consumo di corrente. - Non impostare una temperatura più bassa del necessario. - Garantire una ventilazione sufficiente alla base e sul retro del frigorifero. Non coprire le aperture di ventilazione. - Lo spazio sui lati, sul retro e in alto deve essere sufficiente a garantire una corretta circolazione dell’aria. Ciò consentirà di ridurre sia il consumo energetico sia il costo della bolletta elettrica. - Per i migliori risultati in termini di efficienza energetica, tenere tutti gli accessori interni quali cestelli, cassetti e ripiani nella posizione indicata dal costruttore. Questa apparecchiatura è progettata per un uso domestico o applicazioni simili quali - angoli cottura per il personale in punti vendita, uffici e altri ambienti lavorativi; - fattorie/aziende agricole e per l’uso dei clienti in hotel, motel e altri ambiti residenziali; - bed and breakfast; - catering e applicazioni simili non-retail.

Impostazione del freezer PRIMA DI INSTALLARE IL FREEZER

• Prima dell’uso, installare e posizionare il freezer secondo quanto indicato nel presente manuale. • Utilizzare l’apparecchio solo per lo scopo per il quale è stato prodotto, come descritto in questo manuale. • Raccomandiamo di far eseguire eventuali riparazioni da personale specializzato • Si prega di smaltire e riciclare il materiale utilizzato per l’imballaggio di questo prodotto secondo quanto previsto dalle norme vigenti. Prima di sostituire la lampadina interna del AVVERTENZA freezer, scollegare l’apparecchio dalla presa elettrica. - In caso contrario, vi è il rischio di scariche elettriche.

Scelta della migliore posizione di installazione per il freezer

Congratulazioni per l’acquisto di questo nuovo freezer Samsung. Speriamo apprezzerete le novità tecniche e le efficienze offerte da questo prodotto.

• L’altezza del prodotto può differire a seconda del modello. • Durante l’installazione, lasciare sufficiente spazio sui lati, sul retro e in alto per consentire la circolazione dell’aria. Ciò consentirà di ridurre sia il consumo energetico sia il costo della bolletta elettrica. • Non installare il freezer in un luogo in cui la temperatura è inferiore ai 10 °C.

• L’apparecchio non deve trovarsi esposto ai raggi diretti del sole. • La posizione di installazione deve avere una superficie livellata. • Lo spazio deve permettere l’apertura agevole della porta del freezer. • Lasciare spazio sufficiente per la circolazione dell’aria del sistema di raffreddamento interno. Se lo spazio non è sufficiente, il funzionamento del sistema di raffreddamento interno potrebbe non essere adeguato.

Estrarre l’unità spostandola in linea retta per eseguire l’installazione, la manutenzione o la pulizia sul retro, quindi ricollocarla in posizione. Accertarsi che il pavimento sia in grado di sostenere il peso del freezer a pieno carico. Rimuovere la cartina protettiva dai distanziatori (blocchetti di colore grigio) e fissarne due sul retro del frigorifero per ottenere prestazioni ottimali. Durante l’installazione del frigorifero fissare due distanziatori come riportato nell’immagine sottostante. Ciò consentirà di migliorare le prestazioni del prodotto.

1800 mm Distanziatori

INVERSIONE DELLA PORTA FREEZER AVVERTENZA

1. Rimuovere le 4 viti poste sulla parte superiore del freezer.

Samsung consiglia di far eseguire solo a tecnici autorizzati Samsung l'operazione di inversione dell'apertura delle porte. Questa operazione a pagamento è a carico del cliente.

Eventuali danni causati nel tentativo di invertire il senso di apertura delle porte non sono coperti dalla garanzia del costruttore dell'apparecchio. Qualsiasi riparazione richiesta in tale circostanza verrà eseguita a esclusivo onere del cliente.

2. Rimuovere il coperchio di plastica e scollegare il cavo ad esso collegato. Dopo aver rimosso il coperchio di plastica, controllare le parti per l'inversione della porta.

Strumenti necessari (non forniti)

Cacciavite a croce (+)

Cacciavite a taglio (-)

Chiave a bussola da 10 mm (per i bulloni)

ATTENZIONE Prestare attenzione a non danneggiare i fili elettrici nel rimuovere il coperchio di plastica.

3. Scollegare i fili e rimuovere i 3 bulloni.

Chiave a bussola da 8 mm (per i bulloni)

Chiave fissa (per i cardini)

Chiave esagonale da 5 mm (per cardini inferiori)

AVVERTENZA Verificare che il freezer sia scollegato dalla presa di corrente prima di maneggiare i fili elettrici.

4. Rimuovere la porta dalla cerniera inferiore sollevandola con attenzione verso l'alto.

7. Separare il cardine usando prima una chiave esagonale. Svitare il bullone per rimuovere il distanziale della cerniera e invertire il lato del perno della cerniera e del distanziale.

IMPOSTAZIONE Dado 8 mm

La porta del freezer è pesante, prestare ATTENZIONE attenzione a non ferirsi durante la rimozione.

Distanziale cerniera

8. Fissare la cerniera in basso a destra del freezer nella posizione in cui sono stati rimossi i bulloni nel passaggio 6. Avvitare i bulloni precedentemente rimossi in basso a sinistra del freezer per un uso futuro. Invertire i piedini da sinistra a destra.

5. Separare il copripiedino anteriore dopo aver rimosso le 2 viti.

6. Svitare i 3 bulloni che fissano la cerniera, quindi rimuovere i 3 bulloni in basso a destra del piedino anteriore dove verrà fissata la cerniera rimossa.

9. Rimuovere le viti in basso a destra e a sinistra della porta del freezer. Invertire il lato del fermo porta da sinistra a destra. Anche il distanziale della cerniera deve essere invertito.

Distanziale cerniera

Distanziale cerniera

10.Rimuovere il coprifilo nella parte superiore della porta del freezer per invertire il lato dei fili.

13.Rimontare la cerniera della porta del freezer invertendo il passaggio 11. Assicurarsi di usare il copricerniera del lato destro (che si trova sotto il coperchio di plastica rimosso nel passaggio 2) e rimuovere l'anello di tenuta. Una volta rimontata la cerniera, il filo e il copricerniera, invertire il lato da sinistra a destra.

11.Rimuovere la cerniera e l'anello di tenuta dalla porta del freezer. Staccare il copricerniera sinistro ed estrarre i fili. 14.Dopo avere invertito la cerniera, estrarre il coprifilo destro dalla confezione e chiuderlo insieme al coprifilo nella parte superiore della porta freezer.

Il coprifilo della porta destra è reperibile nella confezione

ATTENZIONE Prestare attenzione a non danneggiare i fili elettrici nel rimuovere il copricerniera.

12.Usare una chiave inglese per separare il cardine della cerniera, invertirla e rimontare il cardine. Quindi rimuovere lo spessore in alto e inserirlo sull’altro lato.

15.Smontare il coprimaniglia e rimuovere le viti; rimuovere e invertire i tappi e la maniglia dal lato destro a quello sinistro della porta. (Coprire il lato destro con i tappi precedentemente rimossi.)

Alcuni modelli potrebbero non prevedere una copertura per la maniglia.

16.Invertire il cappuccio della cerniera e fissare il coperchio del piedino anteriore. Rimontare la porta del freezer.

19.Fissare le 4 viti nuovamente in posizione.

IMPOSTAZIONE Cappuccio cerniera

17.Serrare i 3 bulloni quindi ricollegare insieme i fili.

20.Rimuovere le guarnizioni dalla porta del freezer quindi fissarle nuovamente dopo averle ruotate di 180˚.

Verificare che il freezer sia scollegato dalla presa di corrente prima di maneggiare i fili elettrici.

18.Collegare il filo al coperchio di plastica e rimontare il coperchio nella posizione originale.

• Dopo aver invertito la porta, accertarsi che le guarnizioni del freezer siano alloggiate correttamente. In caso contrario si potrebbe avvertire rumore o formare rugiada, che influenzerebbe le prestazioni del frigorifero.

MESSA A LIVELLO DEL FREEZER Se la parte anteriore dell'apparecchio si trova leggermente più in alto di quella posteriore, risulta più agevole aprire e chiudere la porta dell'unità. Ruotare i piedini in senso orario per sollevare l'unità e in senso antiorario per ridurne l'altezza. Caso 1) L'apparecchio è inclinato verso sinistra. • Ruotare il piedino di regolazione sinistro nella direzione indicata dalla freccia fino a livellare l'apparecchio.

Caso 2) L'apparecchio è inclinato verso destra. • Ruotare il piedino di regolazione destro nella direzione indicata dalla freccia fino a livellare l'apparecchio. Italiano - 16

Funzionamento del freezer

VERIFICA DEL PANNELLO DI CONTROLLO USO DEL PANNELLO DI CONTROLLO Premere il tasto Freezer per impostare la temperatura desiderata compresa tra -15 °C e -23 °C. La temperatura è preimpostata a -19 °C e a ogni pressione del tasto Freezer cambierà nell'ordine seguente, mentre l'indicatore visualizzerà la temperatura desiderata.

Una volta terminata l'impostazione della temperatura, la spia relativa indicherà la temperatura corrente del freezer.

( 2 ) Power Freeze (Surgelazione intensa) Ogni volta che si preme un tasto si avverte un breve segnale acustico.

Premere il tasto Power Freeze (Surgelazione intensa) per attivare la funzione omonima. L'indicatore della funzione Power Freeze si accenderà e il freezer ridurrà il tempo necessario per surgelare gli alimenti. Quando si utilizza questa funzione, il consumo energetico aumenta. Questa funzione deve essere attivata almeno 20 ore prima di riempire il freezer. Per disattivare la funzione Power Freeze, premere nuovamente il tasto Power Freeze (Surgelazione intensa).

1. Door Alarm (Allarme porta) Premere il tasto Door Alarm (Allarme porta) per attivare la funzione di Allarme. Se la porta del freezer rimane aperta per più di 2 minuti, la spia di allarme si accende e l’apparecchio emette un segnale acustico. Per disattivare la funzione di Allarme, premere nuovamente il tasto Door Alarm (Allarme porta).

2. Allarme temperatura Premere il tasto Door Alarm (Allarme porta) per attivare la funzione Allarme temperatura. La spia di allarme si accende. Se la temperatura all’interno del comparto freezer è troppo elevata a causa di una interruzione di corrente, il segnale “--” lampeggia sul display. Premendo il tasto Freezer, la spia “warmest temperature” che indica la temperatura più calda raggiunta nel comparto freezer lampeggia sul display per cinque secondi. Successivamente viene indicata la temperatura corrente. Per disattivare la funzione Allarme temperatura, premere nuovamente il tasto Door Alarm (Allarme porta). Questa avvertenza può comparire: - quando l’apparecchio è acceso - quando la temperatura all’interno del comparto freezer è troppo elevata a causa di una interruzione di corrente

Control Lock (3 sec) (Blocco controllo; 3 sec)

Tenere premuto il tasto Control lock (Blocco controllo) per 3 secondi per attivare la funzione Blocco. La spia Blocco si illumina e tutti i tasti del pannello di controllo saranno inibiti. Per disattivare la funzione Blocco, premere nuovamente il tasto Control Lock (Blocco controllo) per 3 secondi.

Alcune delle funzioni potrebbero differire o non essere disponibili a seconda del modello.

3. Display spento Come impostazione predefinita, la visualizzazione della temperatura è disattivata; per attivarla/disattivarla premere il tasto Door Alarm (Allarme porta) per 3 secondi.

Il ripiano superiore è dotato di un coperchio a ribalta per facilitare l'accesso ai cibi.

MACCHINA DEL GHIACCIO GIREVOLE (OPZIONALE)

E' possibile produrre ghiaccioli e conservarli nel dispenser collocato sotto la macchina del ghiaccio.

• La posizione della macchina del ghiaccio ( 2 ) può essere invertita. • Per ottenere più spazio, rimuovere il coperchio del ripiano superiore ( 1 ), la macchina del ghiaccio ( 2 ) e i primi quattro cassetti Big Box ( 3 ). Ciò non influenza le caratteristiche termiche e meccaniche del frigorifero. Il volume dichiarato per il comparto freezer è calcolato senza tali parti.

CASSETTO BIG BOX Perfetto per conservare carni e alimenti secchi. Conservare gli alimenti all'interno di contenitori o adeguatamente avvolti in fogli protettivi.

BALCONCINO PORTA SOFT FROST Può essere utilizzato per conservare piccole confezioni o porzioni di alimenti surgelati.

Non conservare bottiglie di vetro in freezer.

ATTENZIONE RIPIANO IN VETRO TEMPERATO Questo ripiano sostiene il cassetto Big Box ma può essere utilizzato anche come normale mensola sulla quale riporre gli alimenti.

PRODUZIONE DEL GHIACCIO Il cassettino del ghiaccio può differire a seconda del modello.

RIMOZIONE DELLE PARTI INTERNE Alcune delle funzioni potrebbero differire o non essere disponibili a seconda del modello.

Produzione di cubetti di ghiaccio 1. Rimuovere il cassettino del ghiaccio tirandolo in avanti. 2. Riempire il cassettino d'acqua fino a raggiungere il livello massimo indicato. 3. Riposizionare il cassettino, facendo attenzione a non far fuoriuscire l'acqua contenuta. 4. Attendere fino a che i cubetti saranno formati.

Coperchio ripiano superiore 1. Premere il lato destro del coperchio fino a far fuoriuscire il lato sinistro. 2. Quando entrambi i lati sono usciti dalle scanalature, tirare in avanti per rimuovere il coperchio.

Rimuovere il coperchio del ripiano superiore quando posiziona o si rimuove il ripiano di vetro. Tempo di surgelazione Si consiglia di attendere almeno un'ora con la temperatura impostata su Power Freeze (Surgelazione intensa) per consentire la formazione dei cubetti.

Macchina del ghiaccio (Opzionale) Sollevare leggermente la macchina del ghiaccio e tirarla in avanti.

Rimozione dei cubetti di ghiaccio 1. Verificare che il dispenser del ghiaccio sia posizionato sotto il cassettino del ghiaccio. In caso contrario, collocarlo in posizione. 2. Ruotare la maniglia del cassettino del ghiaccio in senso orario per far girare leggermente il cassettino. I cubetti di ghiaccio cadono nel dispenser. 3. Per prendere il ghiaccio, sollevare delicatamente il cassettino e tirarlo in avanti.

Contenitori Tirare i contenitori completamente in avanti quindi sollevarli leggermente per rimuoverli. (Contenitore Small Box/Cassetto del fresco/Contenitore Big box)

Ripiano in vetro temperato Sollevare delicatamente i ripiani con entrambe le mani e tirarli verso di sé.

FUNZIONAMENTO Balconcino porta Soft frost Afferrare saldamente i balconcini con entrambe le mani e sollevarli delicatamente per estrarli.

PULIZIA DEL FREEZER AVVERTENZA ATTENZIONE Non usare benzene, diluenti o Clorox™ per la pulizia. Tali sostanze potrebbero danneggiarne la superficie dell'apparecchio e causare un incendio. Non spruzzare acqua sul freezer se l'apparecchio è collegato elettricamente; in caso contrario potrebbero verificarsi scariche elettriche. Non pulire il freezer con benzene, diluenti o detersivo per auto; in caso contrario potrebbe verificarsi un incendio.

MANUTENZIONE DELLE PARTI INTERNE Manutenzione della luce interna Rivolgersi al centro assistenza.

Risoluzione dei problemi

PROBLEMA SOLUZIONE L'apparecchio non funziona o la temperatura è troppo alta.

• Verificare che la spina sia correttamente inserita nella presa. • Il controllo della temperatura sul pannello anteriore è correttamente impostato? • L'apparecchio è esposto a luce solare diretta o ad altre fonti di calore? • Il retro dell'apparecchio si trova troppo vicino alla parete?

Dall'apparecchio provengono rumori anomali.

• Verificare che l'apparecchio sia installato su una superficie piana e stabile. • Il retro dell'apparecchio si trova troppo vicino alla parete? • Dietro o sopra l'apparecchio sono caduti oggetti estranei? • Il rumore proviene dal compressore all'interno dell'apparecchio? • E' possibile che si avverta uno scricchiolio all'interno del prodotto; ciò è normale. Questo rumore si verifica a causa del contrarsi o dell'espandersi degli accessori.

Gli angoli anteriori e i lati dell'apparecchio sono caldi e inizia a formarsi condensa.

• Tubazioni a prova di calore sono installate negli angoli anteriori dell'apparecchio per evitare che si formi la condensa. Se la temperatura circostante aumenta, questo sistema potrebbe perdere parte della sua efficacia. Tuttavia, ciò non deve essere considerata un'anomalia. • Quando il tempo è molto umido, potrebbe formarsi condensa sulla superficie dell'apparecchio quando l'umidità dell'aria entra a contatto con la superficie fredda dell'apparecchio.

Dall'interno dell'apparecchio si avverte un suono simile a bolle d'acqua.

• Si tratta del refrigerante che si raffredda.

All'interno dell'apparecchio si avverte cattivo odore.

• All'interno del freezer sono presenti residui di cibo? • Verificare che gli alimenti caratterizzati da un odore intenso (il pesce, per esempio) siano avvolti o collocati in contenitori sottovuoto. • Pulire il freezer periodicamente e rimuovere eventuali residui di cibo o alimenti scaduti.

Le pareti dell'apparecchio sono coperte da uno strato di ghiaccio.

• Gli alimenti conservati nel freezer ostruiscono le prese di ventilazione? • Allontanare gli alimenti il più possibile per consentire una corretta ventilazione. • La porta è completamente chiusa?

Le pareti interne dell’apparecchio sono ricoperte da un velo di condensa.

• Alimenti ad alto contenuto d'acqua e di umidità sono stati conservati non coperti, oppure la porta è stata lasciata aperta per lungo tempo. • Conservare il cibo coperto o in un contenitore ben chiuso.

Limiti di temperatura ambiente Il frigorifero è progettato per operare entro la gamma di temperature ambiente specificata per la sua classe e indicata sull’etichetta. Classe

La temperatura interna può essere influenzata da molti fattori, come la posizione del frigorifero, la temperatura ambiente e la frequenza di apertura delle porte. Regolare la temperatura secondo necessità per compensare tali fattori.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l’autorità competente per tutte le informazioni relative alla raccolta differenziata di questo tipo di materiali. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.
