MANUALE UTENTE LIT30210C - LIT30210C ELECTROLUX

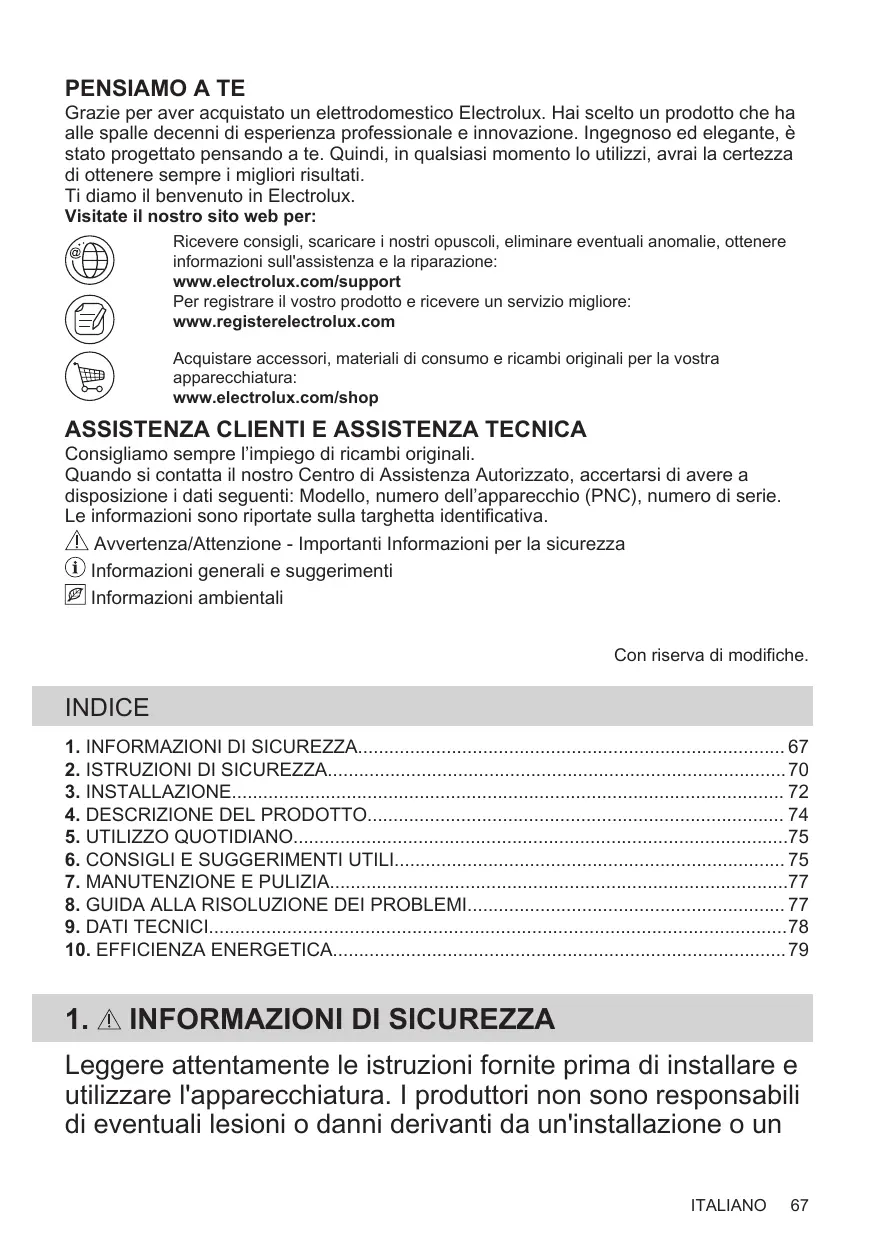

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati. Ti diamo il benvenuto in Electrolux. Visitate il nostro sito web per: Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione: www.electrolux.com/support Per registrare il vostro prodotto e ricevere un servizio migliore: www.registerelectrolux.com Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero di serie. Le informazioni sono riportate sulla targhetta identificativa. Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni generali e suggerimenti Informazioni ambientali Con riserva di modifiche. INDICE

INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un ITALIANO

uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall’apparecchiatura a meno che non vi sia una supervisione continua. Non lasciare che i bambini giochino con l'apparecchiatura. Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato. AVVERTENZA: Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Alcune parti accessibili diventano calde durante l’uso. Se l'apparecchiatura ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo. I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

AVVERTENZA: L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Abbiate cura di non toccare gli elementi riscaldanti. AVVERTENZA: Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio. Non tentare MAI di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco. ATTENZIONE: L'apparecchiatura non deve essere alimentata tramite dispositivi esterni, ad esempio timer, o ITALIANO

collegata a un circuito regolarmente acceso e spento da un'azienda. ATTENZIONE: Il processo di cottura deve essere sorvegliato. Un breve processo di cottura deve essere supervisionato senza soluzione di continuità. AVVERTENZA: Pericolo di incendio: Non conservare nulla sulle superfici di cottura. Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono diventare caldi. Non usare l'apparecchiatura prima di installarla nella struttura a incasso. Non usare una pulitrice a vapore per pulire l'apparecchiatura. Dopo l'uso, spegnere l'elemento utilizzato mediante la corrispondente manopola, senza considerare quanto indicato dal rilevatore di utensili. Se la superficie di vetroceramica/vetro presenta delle crepe, spegnere l'apparecchiatura e scollegarla dalla presa di corrente. Qualora l'apparecchiatura sia collegata direttamente alla corrente mediante una scatola di derivazione, togliere il fusibilke per scollegarlo dall'alimentazione. Invitiamo in entrambi i casi a contattare il Centro Servizi Autorizzato. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo. AVVERTENZA: Servirsi unicamente di protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle istruzioni d'uso, ad esempio accessori idonei o le protezioni del piano cottura incorporate nell'apparecchiatura. L'uso inadeguato delle protezioni può causare incidenti. ITALIANO

AVVERTENZA! L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato. AVVERTENZA! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

Rimuovere tutti i materiali di imballaggio. Non installare o utilizzare l'apparecchiatura se è danneggiata. Attenersi alle istruzioni fornite insieme all'apparecchiatura. È necessario rispettare la distanza minima dalle altre apparecchiature. Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate. Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti. Proteggere la base dell'apparecchiatura da vapore e umidità. Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte. Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria. La base dell'apparecchiatura può surriscaldarsi. Verificare di installare un pannello di separazione in compensato, nel materiale della struttura della cucina o in altro materiale non infiammabile sotto all'apparecchiatura al fine di evitare l'accesso dal basso. Il pannello di separazione deve coprire completamente l'area sotto al piano cottura. Assicurarsi che lo spazio per il ricircolo d'aria di 2 mm, tra il piano di lavoro e la parte anteriore dell'unità sottostante sia libero. La garanzia non copre danni dovuti ITALIANO all'assenza di uno spazio di ventilazione adeguato.

2.2 Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato. L'apparecchiatura deve disporre di una messa a terra. Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia scollegata dalla rete elettrica. Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione. Verificare che l'apparecchiatura sia installata correttamente. L'allentamento di un collegamento elettrico o di una spina (ove previsti) può provocare il surriscaldamento del terminale. Utilizzare il cavo di alimentazione appropriato. Evitare che i collegamenti elettrici si aggroviglino. Assicurarsi che la protezione da scosse elettriche sia installata. Utilizzare il morsetto fermacavo sul cavo. Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine. Non utilizzare prese multiple e prolunghe. Accertarsi di non danneggiare la spina o il cavo (ove previsti). Contattare il nostro Centro Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato. I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi. Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione. Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.

Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina. Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè. L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

AVVERTENZA! Pericolo di incendio ed esplosioni.

AVVERTENZA! Rischio di lesioni, ustioni o scosse elettriche.

Rimuovere tutti i materiali di imballaggio, le etichette e la pellicola protettiva (ove presente) prima del primo utilizzo. Quest'apparecchiatura è destinata esclusivamente all'uso domestico (al chiuso). Non modificare le specifiche tecniche dell'apparecchiatura. Assicurarsi che le aperture di ventilazione non siano bloccate. Non lasciare l'elettrodomestico incustodito durante il funzionamento. Impostare la zona di cottura su "off" dopo ogni utilizzo. Non fare affidamento sul rilevatore di pentole. Non appoggiare posate o coperchi sulle zone di cottura. Possono diventare roventi. Non accendere l’elettrodomestico con le mani bagnate o quando è a contatto con l'acqua. Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito. Se la superficie dell'apparecchiatura presenta delle incrinature, scollegarla immediatamente dall'alimentazione per evitare scosse elettriche. I portatori di pacemaker devono mantenere una distanza di almeno 30 cm dalle zone di cottura a induzione quando l'apparecchiatura è in funzione. Un alimento immerso nell'olio molto caldo può provocare degli schizzi.

Grassi e olio riscaldati possono rilasciare vapori infiammabili. Tenere le fiamme o gli oggetti caldi lontani da grassi e oli in fase di cottura. I vapori rilasciati dall'olio a temperatura elevata possono provocare una combustione spontanea. L'olio usato, che può contenere residui di cibo, può causare un incendio a una temperatura inferiore rispetto all'olio utilizzato per la prima volta. Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull’apparecchiatura, al suo interno o nelle immediate vicinanze. AVVERTENZA! Vi è il rischio di danneggiare l'apparecchiatura.

Non poggiare pentole calde sul pannello dei comandi. Non mettere coperchi caldi sulla superficie in vetro del piano cottura. Non esporre al calore pentole vuote. Fare attenzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare. Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote. Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura. Lo spostamento di pentole in ghisa, in alluminio o con fondi danneggiati può graffiare il vetro o la vetroceramica. Per spostare questi oggetti sollevarli sempre dalla superficie di cottura. L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, come per esempio il riscaldamento di un ambiente. ITALIANO

AVVERTENZA! Non togliere pulsanti, manopole o guarnizioni dal pannello dei comandi. L'acqua potrebbe penetrare nell'apparecchiatura e causare danni.

Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie. Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia. Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura. Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali. Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

AVVERTENZA! Rischio di lesioni o soffocamento.

Rivolgersi all'autorità municipale per informazioni su come smaltire correttamente l'elettrodomestico. Staccare la spina dall'alimentazione elettrica. Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

3.1 Prima dell'installazione

Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla targhetta dei dati. La targhetta dei dati è applicata sul lato inferiore del piano di cottura.

ITALIANO Modello ........................... PNC ......................................... Numero di serie ...........................

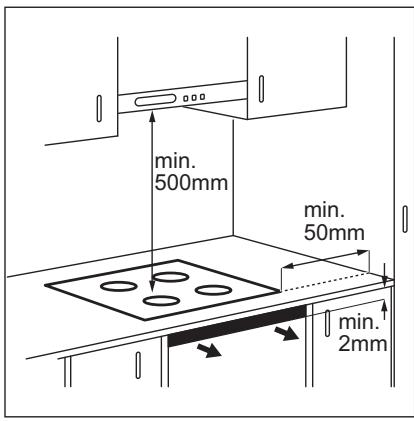

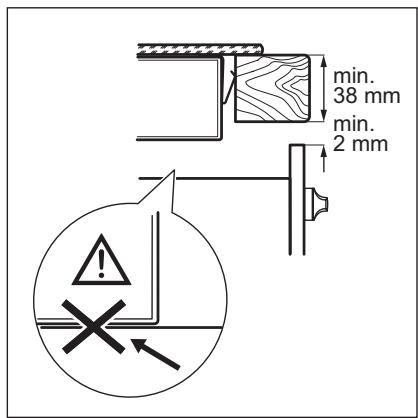

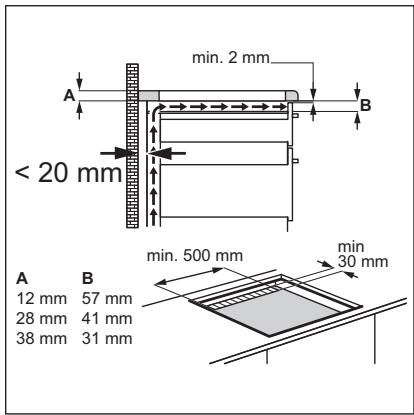

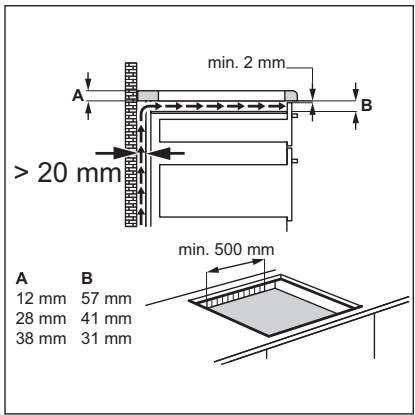

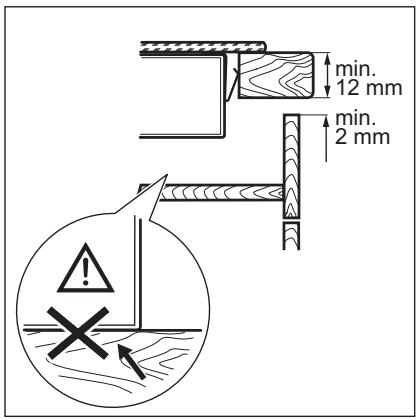

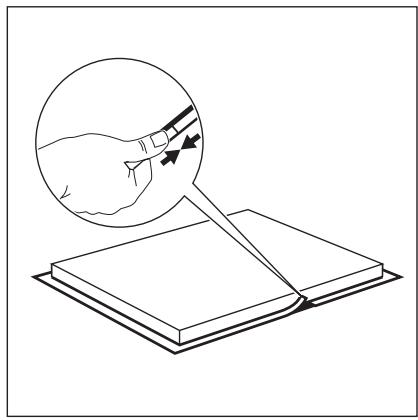

3.2 Piani di cottura da incasso

Utilizzare esclusivamente piani di cottura da incasso solo dopo l'installazione in idonei piani di lavoro e mobili da incasso conformi alle norme.

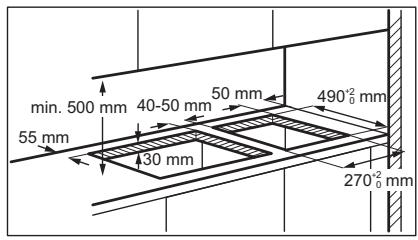

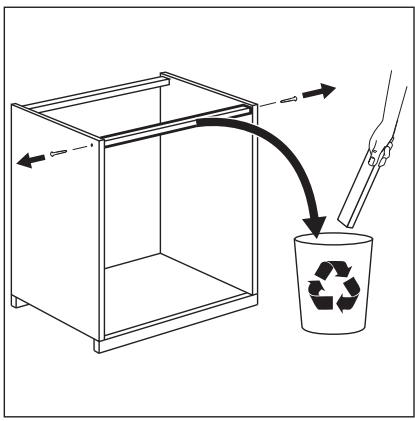

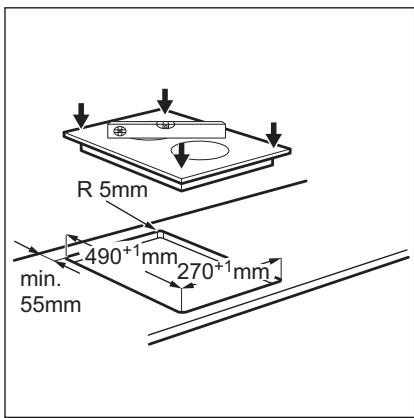

3.4 Installazione di più di un piano

cottura www.youtube.com/electrolux www.youtube.com/aeg How to install your Electrolux Domino Hob - Worktop installation 50 mm min. 500 mm 40-50 mm 490+02 mm 55 mm 30 mm 270+02 mm

4. DESCRIZIONE DEL PRODOTTO

4.1 Disposizione del piano di cottura

1 Zona di cottura a induzione 2 Manopole di regolazione 180 mm

Posizione di spegnimento 1-9 Livelli di potenza Le zone di cottura a induzione generano il calore richiesto per la cottura direttamente sul fondo della pentola. Il piano in vetroceramica viene leggermente riscaldato dal calore residuo delle pentole.

AVVERTENZA! Il calore residuo può essere causa di ustioni.

5. UTILIZZO QUOTIDIANO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. potenza corretto. Portare la manopola sulla posizione di spento per spegnere l'apparecchiatura.

5.1 Livello di potenza

Per impostare o modificare il livello di potenza, ruotare la manopola sul livello di

6. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

multistrato (con una marcatura corretta da parte del produttore).

• non adatto: alluminio, rame, ottone, vetro, ceramica, porcellana. Una pentola è adatta per un piano di cottura a induzione se: Utilizzare le zone di cottura a induzione con pentole idonee. l'acqua raggiunge velocemente l'ebollizione su una zona di cottura a induzione impostata sul livello di cottura massimo.
• una calamita si attacca al fondo della pentola. Dimensioni delle pentole

Per le zone di cottura a induzione, un forte campo elettromagnetico crea il calore nelle pentole molto rapidamente. Il fondo delle pentole deve essere il più possibile spesso e piano.

• Verificare che le basi della pentola siano asciutte prima di collocarle sulla superficie del piano cottura.
• Per evitare graffi, non far scivolare o strofinare la pentola sul vetroceramica. Materiale delle pentole

corretto: materiali idonei: ghisa, acciaio, acciaio smaltato, acciaio inox, fondi

Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo della pentola. L'efficienza della zona di cottura dipende dal diametro delle pentole. Una pentola con un diametro inferiore alla zona più piccola riceve solo una parte della potenza generata dalla zona di cottura. Per motivi di sicurezza e risultati di cottura ottimali, non utilizzare pentole di dimensioni maggiori rispetto a quelle ITALIANO

indicate nelle "Specifiche delle zone di cottura". Evitare di tenere le pentole vicino al pannello dei comandi durante la sessione di cottura. Ciò potrebbe influire sul funzionamento del pannello dei comandi o attivare accidentalmente le funzioni piastra. Vedere la sezione "Dati tecnici".

6.2 I rumori durante l'uso

crepitio: si stanno utilizzando pentole di materiali diversi (costruzione a sandwich). fischio: si stanno utilizzando la zona di cottura a livelli di potenza elevati con pentole di materiali diversi (costruzione a sandwich).

ronzio: si stanno utilizzando livelli di potenza elevati.

• scatto: si verifica un'accensione elettrica.
• sibilo, ronzio: la ventola funziona. I rumori descritti sono normali e non sono indicano un guasto dell’apparecchiatura.

6.3 Esempi di impiego per la cottura

La correlazione tra il livello di potenza e il consumo di energia della zona di cottura non è regolare. L'aumento del livello di potenza non è proporzionale all'aumento del consumo di energia. Ciò significa che una zona di cottura con un livello di potenza medio impiega meno della metà della propria energia. I dati riportati in tabella sono puramente indicativi. Livello di po‐ tenza Usare per: Tempo (min.) Suggerimenti

Tenere in caldo le pietanze cotte. secondo necessità Mettere un coperchio sulla pentola. 1-2 Salsa olandese: fondere burro, ciocco‐ lata, gelatina.

Mescolare di tanto in tanto. 1-2 Solidificare: omelette morbide, uova strapazzate.

Cucinare coprendo con un coperchio. 2-3 Cuocere riso e pietanze a base di latte, 25 - 50 riscaldare pietanze pronte. Aggiungere al riso almeno una doppia quantità di liquido, mescolare a metà del processo i preparati a base di lat‐ te. 3-4 Cuocere a vapore verdure, pesce, car‐ ne.

Aggiungere un paio di cucchiai di liqui‐ do. 4-5 Cuocere al vapore le patate.

Usare al max. ¼ l di acqua per 750 g di patate. 4-5 Bollire grandi quantità di alimenti, stu‐ fati e zuppe.

Fino a 3 l di liquido più gli ingredienti. 6-7 Frittura delicata: cotolette, cordon bleu, secondo costolette, polpette, salsicce, fegato, necessità uova, frittelle, krapfen. Girare a metà tempo. 7-8 Frittura, frittelle di patate, lombate, bi‐ stecche. Girare a metà tempo.

Portare a ebollizione l'acqua, cuocere la pasta, rosolare la carne (gulasch, stufati), friggere patatine.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

7.1 Informazioni generali

Pulire il piano cottura dopo ogni utilizzo. Usare sempre pentole con il fondo pulito. Graffi o macchie scure sulla superficie non hanno alcun effetto sul funzionamento del piano cottura. Usare un prodotto di pulizia adatto alla superficie del piano di cottura. Usare un raschietto specifico per vetro.

Non è consigliabile rimuovere i pomelli.

7.2 Pulizia del piano di cottura

alimenti con zucchero, in caso contrario la sporcizia potrebbe causare danni al piano cottura. Attenzione a evitare le ustioni. Appoggiare lo speciale raschietto sulla superficie in vetro, formando un angolo acuto, e spostare la lama sulla superficie. Quando il piano di cottura è sufficientemente raffreddato, è possibile rimuovere: i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano di cottura con un panno umido e un detergente non abrasivo. Al termine della pulizia, asciugare il piano di cottura con un panno morbido. Togliere macchie opalescenti: usare una soluzione di acqua con aceto e pulire la superficie in vetro con un panno. Togliere immediatamente: plastica sciolta, pellicola in plastica, zucchero e

8. GUIDA ALLA RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Problema Causa possibile Non è possibile attivare il piano cottura o metterlo in funzione. Il piano cottura non è collegato a Accertarsi che il piano cottura sia col‐ una fonte di alimentazione elettrica o legato correttamente alla rete elettrica. non è collegato correttamente. È saltato il fusibile.

8.2 Se non è possibile trovare una

soluzione... Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla targhetta dei dati. Fornire inoltre il codice a tre lettere per il piano in vetroceramica (si Soluzione Verificare che il fusibile sia la causa del malfunzionamento. Nel caso in cui il fusibile continui a saltare, rivolgersi ad un elettricista qualificato. trova nell'angolo della superficie in vetro)Assicurarsi di aver acceso il piano di cottura correttamente. In caso di azionamento errato dell'apparecchiatura, l'intervento del tecnico del Centro di Assistenza o del rivenditore potrà essere effettuato a pagamento anche durante il periodo di garanzia. Le istruzioni relative al Centro di Assistenza e alle condizioni di ITALIANO

garanzia sono contenute nel libretto della garanzia.

9.1 Caratteristiche tecniche zone di cottura

Zona di cottura Potenza nomina‐ PowerBoost [W] le (impostazione di calore massi‐ ma) [W] PowerBoost du‐ rata massima [min.] Diametro delle pentole [mm] Anteriore centrale

9.2 Etichette fornite con il sacchetto

degli accessori La potenza delle zone di cottura può differire in alcune circostanze rispetto ai dati presenti in tabella. Cambia a seconda del materiale e delle dimensioni delle pentole. Attaccare le etichette adesive come indicato di seguito: Per risultati di cottura ottimali, utilizzare pentole con un diametro non superiore a quello riportato in tabella.

A. Attaccarla sul Foglietto di garanzia ed inviare questa parte (ove prevista). B. Attaccarla sul Foglietto di garanzia e conservare questa parte (ove prevista).

MOD. PROD.NO. SER.NO. C. Attaccarla sul libretto di istruzioni.

10. EFFICIENZA ENERGETICA

10.1 Informazioni sul prodotto*

Identificazione modello LIT30210C Tipo di piano cottura Piano cottura a incasso Numero di zone di cottura

Tecnologia di riscaldamento Induzione Diametro delle zone di cottura circolari (Ø) Anteriore centrale Posteriore centrale 14,5 cm 18,0 cm Consumo di energia per zona di cottura (EC electric cooking) Anteriore centrale Posteriore centrale 188,6 Wh / kg 186,4 Wh / kg Consumo di energia del piano di cottura (EC electric hob) 187,5 Wh / kg

• Per l’Unione Europea conformemente a EU 66/2014. Per Bielorussia conformemente a STB 2477-2017, Allega‐ to A. Per l’Ucraina conformemente al 742/2019. EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani di cottura - Metodi per la misurazione delle prestazioni

È possibile risparmiare energia quotidianamente durante la cottura seguendo i suggerimenti che seguono.

Quando si riscalda l'acqua, utilizzare solo la quantità necessaria. Se possibile, coprire sempre le pentole con il coperchio.

Prima di attivare la zona di cottura, sistemare la pentola. Sistemare le pentole più piccole sulle zone di cottura più piccole. Posizionare le pentole direttamente al centro della zona di cottura. Utilizzare il calore residuo per mantenere caldi i cibi o fonderli.

11. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. ITALIANO
