MANUAL DE USUARIO LIT30210C - LIT30210C ELECTROLUX

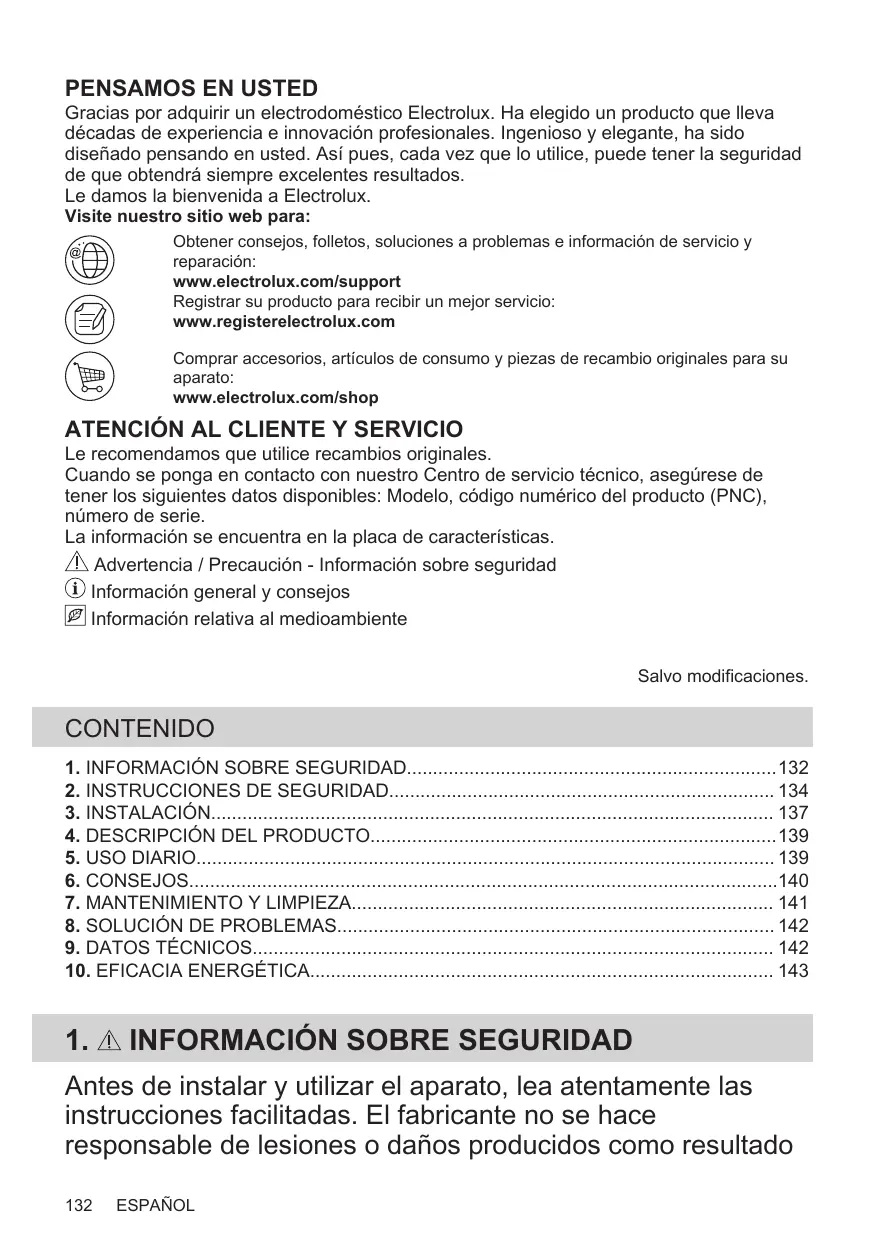

Manual de instrucciones Placa de cocción ES 132 electrolux.com/register

Gracias por adquirir un electrodoméstico Electrolux. Ha elegido un producto que lleva décadas de experiencia e innovación profesionales. Ingenioso y elegante, ha sido diseñado pensando en usted. Así pues, cada vez que lo utilice, puede tener la seguridad de que obtendrá siempre excelentes resultados. Le damos la bienvenida a Electrolux. Visite nuestro sitio web para: Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación: www.electrolux.com/support Registrar su producto para recibir un mejor servicio: www.registerelectrolux.com Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato: www.electrolux.com/shop

ATENCIÓN AL CLIENTE Y SERVICIO

Le recomendamos que utilice recambios originales. Cuando se ponga en contacto con nuestro Centro de servicio técnico, asegúrese de tener los siguientes datos disponibles: Modelo, código numérico del producto (PNC), número de serie. La información se encuentra en la placa de características. Advertencia / Precaución - Información sobre seguridad Información general y consejos Información relativa al medioambiente Salvo modificaciones.

INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado

ESPAÑOL de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Hay que mantener alejados del producto a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua. No permita que los niños jueguen con el aparato. Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada. ADVERTENCIA: Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las partes accesibles se calientan durante el uso. Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo. La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.

1.2 Seguridad general

ADVERTENCIA: El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias. ADVERTENCIA: Cocinar con grasa o aceite sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio. NUNCA intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga. ATENCIÓN: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un temporizador, ESPAÑOL

ni conectarse a un circuito que se encienda y apague regularmente por un servicio público. ATENCIÓN: El proceso de cocción debe ser supervisado. Un proceso de cocción breve debe estar permanentemente supervisado. ADVERTENCIA: Peligro de incendio: No utilice las superficies de cocción para almacenar alimentos. No deje objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre la superficie de cocción para evitar que se calienten. No utilice el aparato antes de instalarlo en la estructura empotrada. No utilice un limpiador a vapor para limpiar el aparato. Tras el uso, apague la zona de cocción con el mando y no preste atención al detector de tamaño. Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato y desenchúfelo de la red eléctrica. Si el aparato está conectado directamente a la red eléctrica mediante una caja de empalmes, quite el fusible para desconectarlo de la alimentación eléctrica. En cualquier caso, diríjase al servicio técnico autorizado. Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos. ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA! Solo un técnico cualificado puede instalar el aparato.

ESPAÑOL ADVERTENCIA! Podría sufrir lesiones o dañar el aparato.

Retire todo el embalaje. No instale ni utilice un aparato dañado. Siga las instrucciones de instalación suministradas con el aparato.

Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario. Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado. Proteja las superficies cortadas con un material sellante para evitar que la humedad las hinche. Proteja la parte inferior del aparato del vapor y la humedad. No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas. Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente espacio entre la parte inferior del aparato y el cajón superior para que circule el aire. La base del aparato se puede calentar. Asegúrese de colocar un panel de separación hecho de contrachapado, material de armazón para cocina u otro material incombustible bajo el aparato para evitar el acceso a la base. El panel de separación tiene que cubrir completamente el área por debajo de la placa. Asegúrese de dejar libre un espacio de ventilación de 2 mm entre la encimera y el frontal de la unidad inferior. La garantía no cubre los daños causados por la falta de una ventilación adecuada.

2.2 Conexión eléctrica

ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

Todas las conexiones eléctricas deben realizarlas electricistas cualificados. El aparato debe conectarse a tierra. Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica. Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico. Asegúrese de que el aparato está instalado correctamente. Un cable de red

o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente en exceso. Utilice el cable de red eléctrica adecuado. Coloque los cables eléctricos de forma que no se puedan enredar. Asegúrese de que hay instalada una protección contra descargas eléctricas. Establezca la descarga de tracción del cable. Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a las tomas cercanas. No utilice adaptadores de enchufes múltiples ni cables prolongadores. Asegúrese de no provocar daños en el enchufe (en su caso) ni en el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico para cambiar un cable dañado. Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas. Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación. Si la toma de corriente está floja, no conecte el enchufe. No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe. Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores. La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

2.3 Uso del aparato

ADVERTENCIA! Riesgo de lesiones, quemaduras y descargas eléctricas. ESPAÑOL

Retire todo el embalaje, las etiquetas y la película protectora (en su caso) antes del primer uso. Este aparato está diseñado exclusivamente para uso doméstico (en interiores). No cambie las especificaciones de este aparato. Asegúrese de que las aberturas de ventilación no están bloqueadas. No deje el aparato desatendido durante el funcionamiento. Apague las zonas de cocción después de cada uso. No se confíe por el detector de tamaño. No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden alcanzar temperaturas elevadas. No utilice el aparato con las manos mojadas ni con agua en contacto. No utilice el aparato como superficie de trabajo ni para depositar objetos. Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la toma de corriente. Esto debe hacerse para evitar descargas eléctricas. Los usuarios que tengan marcapasos implantados deberán mantener una distancia mínima de 30 cm de las zonas de cocción por inducción cuando el aparato esté en funcionamiento. Cuando se coloca comida en aceite caliente, éste puede saltar. ADVERTENCIA! Riesgo de incendio y explosiones

Las grasas y el aceite pueden liberar vapores inflamables al calentarse. Mantenga cualquier llama u objeto caliente alejado de grasas y aceites cuando los use para cocinar. Los vapores que liberan los aceites muy calientes pueden provocar combustiones espontáneas. El aceite usado, que puede contener restos de alimentos, puede provocar fuego a menor temperatura que el aceite que se usa por primera vez. No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

ESPAÑOL ADVERTENCIA! Podría dañar el aparato.

No coloque ningún utensilio de cocina caliente en el panel de control. No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción. No deje que el contenido de los recipientes hierva hasta evaporarse. Evite la caída de objetos o utensilios de cocina en el aparato. La superficie puede dañarse. No encienda las zonas de cocción sin utensilios de cocina o con éstos vacíos. No coloque papel de aluminio sobre el aparato. Los utensilios de cocina de hierro o aluminio fundido, o que tengan la base dañada, pueden arañar el cristal o la vitrocerámica. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción. Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción.

2.4 Mantenimiento y limpieza

ADVERTENCIA! No quite los botones, perillas o juntas del panel de control. Puede entrar agua en el interior del aparato y causar daño.

Limpie periódicamente el aparato para evitar el deterioro del material de la superficie. Apague el aparato y déjelo enfriar antes de limpiarlo No utilice pulverizadores ni vapor de agua para limpiar el aparato. Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.

2.5 Asistencia tecnica

Para reparar el aparato, póngase en contacto con el centro de servicio autorizado. Utilice solamente piezas de recambio originales.

En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

2.6 Eliminación

ADVERTENCIA! Existe riesgo de lesiones o asfixia.

Póngase en contacto con las autoridades locales para saber cómo desechar correctamente el aparato. Desconecte el aparato de la red. Corte el cable eléctrico cerca del aparato y deséchelo.

3. INSTALACIÓN

ADVERTENCIA! Consulte los capítulos sobre seguridad.

3.1 Antes de la instalación

Antes de instalar la placa de cocción, anote la información siguiente de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción. Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

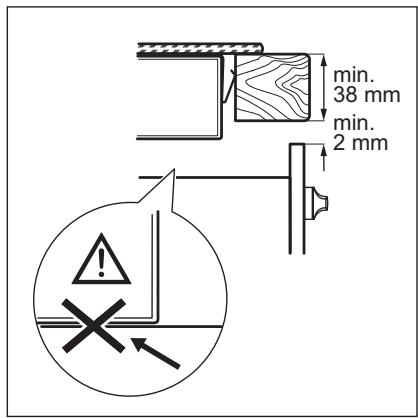

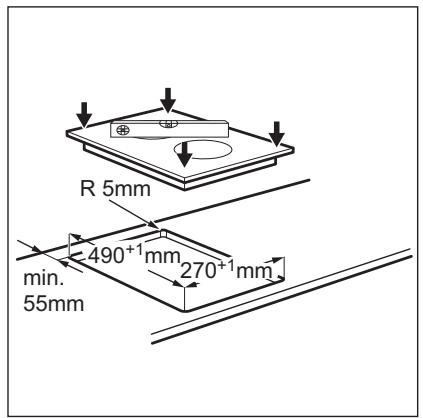

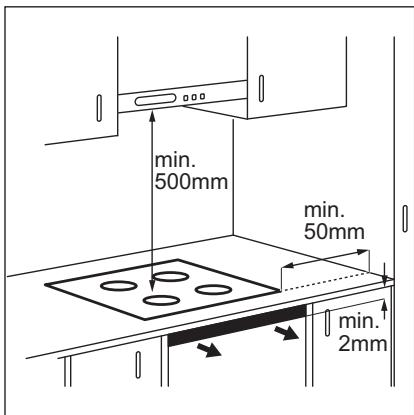

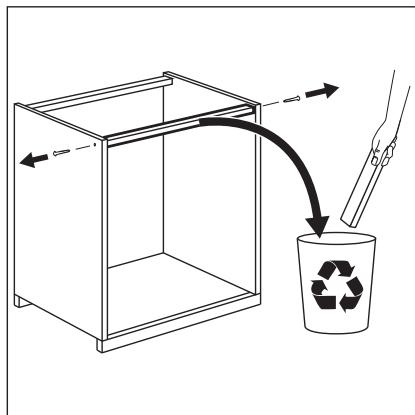

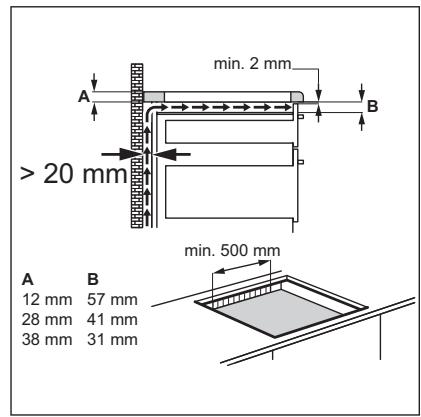

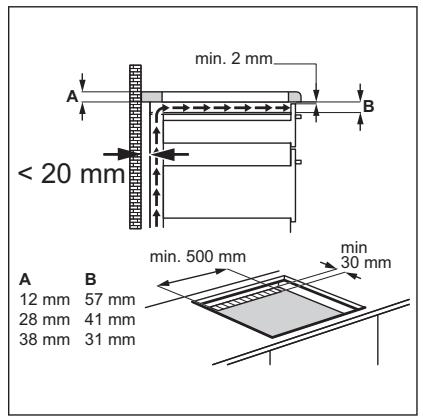

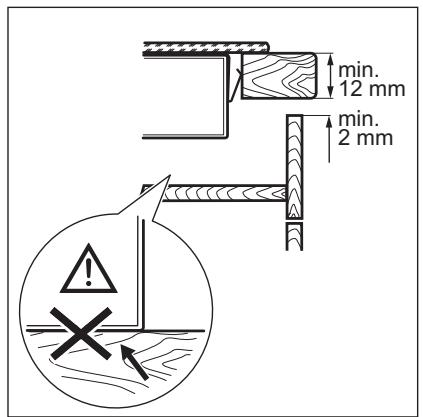

3.3 Montaje

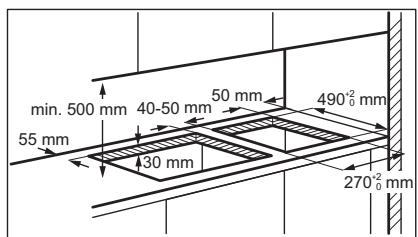

3.4 Instalación de más de una placa

de cocción www.youtube.com/electrolux www.youtube.com/aeg

4. DESCRIPCIÓN DEL PRODUCTO

4.1 Disposición de las zonas de cocción

1 Zona de cocción por inducción 2 Mandos de control 180 mm

4.2 Mando de control

Posición de apagado 1-9 Las zonas de cocción por inducción generan el calor necesario para el proceso de cocción directamente en la base del recipiente. lo que hace que la superficie vitrocerámica se caliente por el calor del mismo.

4.3 Calor residual

ADVERTENCIA! Riesgo de quemaduras por calor residual.

5. USO DIARIO

ADVERTENCIA! Consulte los capítulos sobre seguridad.

5.1 Ajuste de temperatura

Para ajustar o cambiar el ajuste de calor, gire el mando a la posición de calor correcta. Si ESPAÑOL

desea desactivarlo, gire el mando hasta la posición de apagado.

6. CONSEJOS

cocina mayores que los indicados en la "Especificación de las zonas de cocción". Evite mantener los utensilios de cocina cerca del panel de control durante la sesión de cocción. Esto puede afectar al funcionamiento del panel de control o activar accidentalmente las funciones de la placa. ADVERTENCIA! Consulte los capítulos sobre seguridad.

6.1 Utensilios de cocina

En las zonas de cocción por inducción, un campo electromagnético fuerte crea un calor muy rápido en los utensilios de cocina. Utilice las zonas de cocción por inducción con los utensilios de cocina adecuados.

La base de los recipientes debe ser lo más gruesa y plana posible.

• Asegúrese de que las bases de los utensilios están limpias y secas antes de colocarlas sobre la placa de cocción.
• Para evitar arañazos, no deslice ni frote la olla sobre el vidrio de cerámica. Material del utensilio de cocina

correcto: hierro fundido, acero, acero esmaltado y acero inoxidable con bases formadas por varias capas (indicados por el fabricante como aptos para inducción).

• incorrecto: aluminio, cobre, latón, cristal, cerámica, porcelana. El utensilio de cocina es adecuado para cocinar con inducción si:

el agua hierve muy rápido en una zona con el ajuste de calor máximo.

• un imán se coloca en la base del utensilio de cocina. Dimensiones del utensilio de cocina

Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina. La eficacia de la zona de cocción depende del diámetro del utensilio. Un utensilio de cocina con un diámetro inferior al mínimo solo recibe una parte de la potencia generada por la zona de cocción. Por razones de seguridad y resultados de cocción óptimos, no utilice utensilios de

ESPAÑOL Consulte "Datos técnicos".

6.2 Ruidos durante la utilización

Es posible que escuche los ruidos siguientes:

crujido: el utensilio de cocina está fabricado con distintos tipos de materiales (construcción por capas).

• silbido: está utilizando una zona de cocción con muy elevado nivel de potencia y con utensilios de cocina cuya base está hecha de distintos materiales (construcción por capas).
• zumbido: el nivel de calor utilizado es alto.
• chasquido: se produce una conmutación eléctrica.
• siseo, zumbido: el ventilador está en funcionamiento. Estos ruidos son normales y no indican fallo alguno.

6.3 Ejemplos de aplicaciones de

cocción La relación entre el ajuste de temperatura y el consumo de potencia de la zona de cocción no es lineal. Cuando se aumenta el ajuste de temperatura, no es proporcional al aumento del consumo de potencia. Significa que una zona de cocción con el ajuste de temperatura medio usa menos de la mitad de su potencia. Los datos de la tabla son solo orientativos. Ajuste del ni‐ vel de calor Utilícelo para: Tiempo (min) Sugerencias

Mantener calientes los alimentos. como esti‐ me nece‐ sario Tape los utensilios de cocina. 1-2 Salsa holandesa, derretir: mantequilla, chocolate, gelatina.

5 - 25

Remover de vez en cuando. 1-2 Cuajar: tortilla, huevos revueltos.

10 - 40

Cocinar con tapa. 2-3 Arroces y platos cocinados con leche, calentar comidas preparadas.

25 - 50

Añadir al menos el doble de líquido que de arroz; los platos lácteos deben removerse a media cocción. 3-4 Cocinar al vapor verduras, pescados o carnes.

20 - 45

Añada un par de cucharadas de líqui‐ do. 4-5 Cocinar patatas al vapor.

20 - 60

Utilice como máximo ¼ l de agua para 750 g de patatas. 4-5 Grandes cantidades de alimentos, es‐ tofados y sopas.

60 - 150

Hasta 3 litros de líquido además de los ingredientes. 6-7 Freír ligeramente: escalopes, ternera “cordon bleu”, chuletas, hamburgue‐ sas, salchichas, hígado, filetes rusos, huevos, tortitas, rosquillas. como esti‐ me nece‐ sario Dele la vuelta a media cocción. 7-8 Asado fuerte, bolas de patata, filetes de lomo, filetes.

5 - 15

Dele la vuelta a media cocción.

Hervir agua, cocer pasta, dorar carne (gulash, asado), freír patatas.

7. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA! Consulte los capítulos sobre seguridad.

7.1 Información general

Limpie la placa después de cada uso. Utilice siempre recipientes cuya base esté limpia. Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento de la placa. Utilice un limpiador especial para la superficie de la placa. Utilice un rascador especial para el cristal. No se recomienda retirar los mandos.

7.2 Limpieza de la placa

azúcar y alimentos que contengan azúcar, la suciedad puede dañar la placa. Tenga cuidado para evitar quemaduras. Utilice un rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad. Elimine cuando el aparato se haya enfriado: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave. Elimine cualquier decoloración metálica brillante: utilice una solución de agua y vinagre para limpiar la superficie de cristal con un paño. Elimine de inmediato: restos fundidos de plástico, recubrimientos de plástico, ESPAÑOL

8. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA! Consulte los capítulos sobre seguridad.

8.1 Qué hacer si...

Problema Posible causa Solución La placa no se enciende o no funciona. La placa no está conectada a un su‐ ministro eléctrico o está mal conec‐ tada. Compruebe si la placa se ha conecta‐ do correctamente a la red eléctrica. Ha saltado el fusible. Asegúrese de que el fusible es la cau‐ sa del fallo de funcionamiento. Si el fu‐ sible se funde repetidamente, consulte a un electricista cualificado.

8.2 Si no encuentra una solución...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o el centro de servicio técnico. Facilite la información de la placa de características. Facilite también el código de tres dígitos de la placa vitrocerámica (se encuentra en la esquina de la superficie vitrocerámica), Asegúrese de que maneja la placa de cocción adecuadamente. De lo contrario, el personal del servicio técnico o del distribuidor facturará la reparación efectuada, incluso en el caso de que el aparato se encuentre en periodo de garantía. Las instrucciones sobre servicio técnico y condiciones de garantía se encuentran en el folleto de garantía que se suministra con el aparato.

9. DATOS TÉCNICOS

9.1 Especificaciones de las zonas de cocción

Zona de cocción Potencia nomi‐ nal (ajuste de temperatura máx.) [W] PowerBoost [W] Diámetro de los utensilios de co‐ cina [mm] Mitad anterior

125 - 145

145 - 180

La potencia de las zonas de cocción puede variar ligeramente de los datos de la tabla. Cambia con el material y las dimensiones del utensilio de cocina.

ESPAÑOL Para obtener unos resultados de cocción óptimos, utilice recipientes de diámetro inferior al indicado en la tabla.

9.2 Etiquetas incluidas en la bolsa

de accesorios Pegue las etiquetas adhesivas como se muestra a continuación:

MOD. MOD. PROD.NO. PROD.NO. SER.NO SER.NO DATA DATA A. Péguela en la etiqueta de garantía y envíe esta parte (en su caso). B. Péguela en la etiqueta de garantía y guarde esta parte (en su caso). C. Péguela en el manual de instrucciones.

10. EFICACIA ENERGÉTICA

10.1 Información del producto*

Identificación del modelo LIT30210C Tipo de placa Placa empotrada Número de zonas de cocción

Tecnología de calentamiento Inducción Diámetro de las zonas de cocción circulares (Ø) Mitad anterior Mitad posterior 14,5 cm 18 cm Consumo energético por zona de cocción (EC elec‐ tric cooking) Mitad anterior Mitad posterior Consumo enegértico de la placa de cocción (EC electric hob) 187,5 Wh / kg

• Para la Unión Europea de coformidad con EU 66/2014. Para el Bielorrusia de conformidad con la STB 2477-2017, Anexo A. Para Ucrania, de conformidad con la 742/2019. EN 60350-2 - Aparatos electrodomésticos: encimeras eléctricas - Parte 2: Placas - Métodos de medición del ren‐ dimiento ESPAÑOL

10.2 Ahorro de energía

Estos consejos la ayudarán a ahorrar energía al cocinar cada día.

Cuando caliente agua, utilice solo la cantidad que necesite. En la medida de lo posible, cocine siempre con los utensilios de cocina tapados. Coloque el utensilio de cocina sobre la zona de cocción antes de encenderla.

Coloque los utensilios de cocina pequeños en zonas de cocción pequeñas. Coloque el utensilio de cocina directamente en el centro de la zona de cocción. Utilice el calor residual para mantener calientes los alimentos o derretirlos.

11. ASPECTOS MEDIOAMBIENTALES

deseche los aparatos marcados con el Recicle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal. ESPAÑOL

electrolux.com 867366399-A-062021
