MANUALE UTENTE IAR64413FB AEG

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. L'apparecchio è destinato esclusivamente ad uso domestico per la cottura di alimenti e aspirazione dei fumi derivanti alla cottura stessa. Non sono consentiti altri usi (es. riscaldare ambienti). Il fabbricante declina agli responsabilità per usi non appropriati o erre impostazioni dei comandi. L'apparecchio pottrebbe essere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto,COMUNQUE LE ISTRZIONI PER I'uso, LA manutenzione e I'installazione rimangono le stesse.

① Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
① Non effettuare variazioni elettriche sull'apprecchio.
(1) Prima di procedere all'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'installazione.
① Verificare l'integrità dell'apparecchio prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Note: I particolari contrassegnati con il significato (*") sono accessori optionali fornititi solo in alcuni modelli o particolari non fornititi, da acquistare.

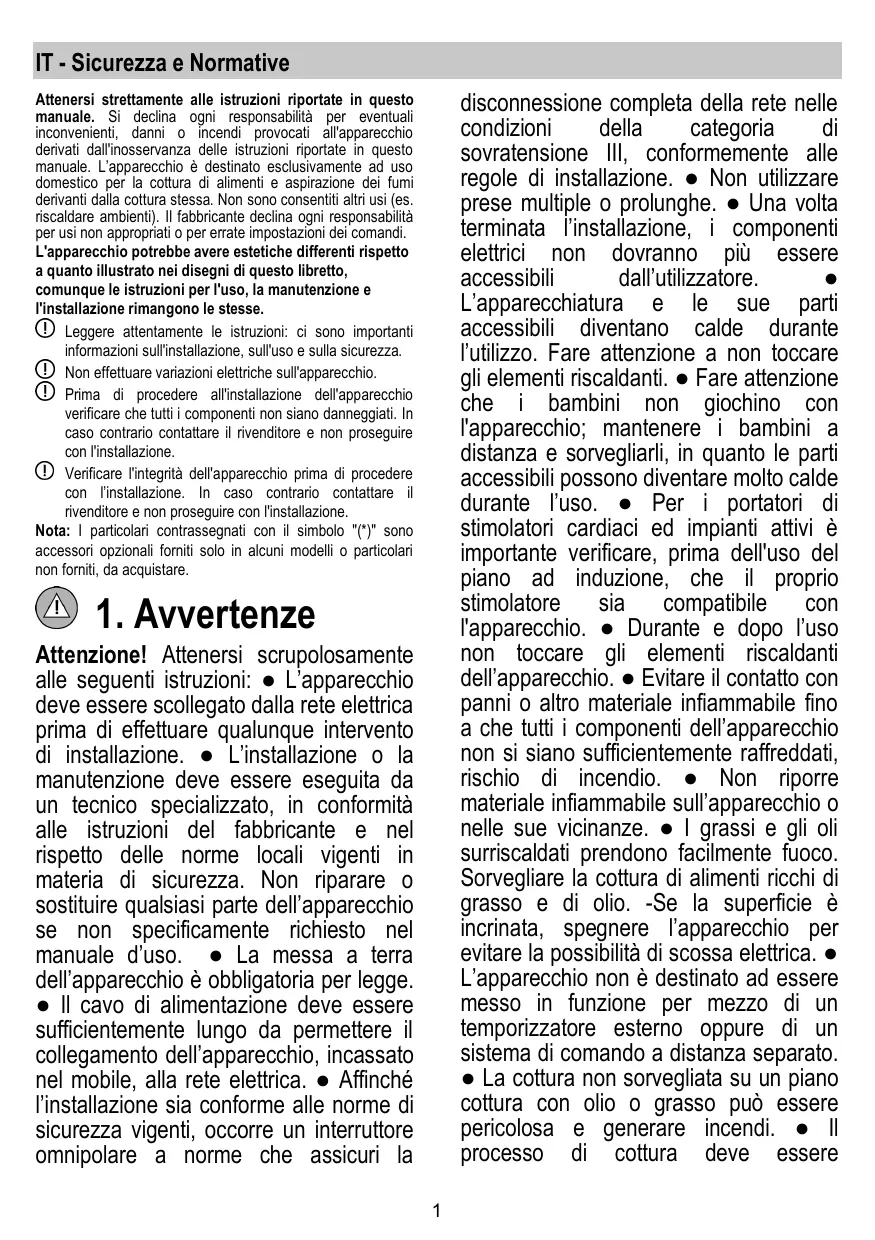

1. Avvertenze

Attenzione! Attenersi scruplosamente alle seguenti istruzioni: L'apparecchio deve essere scollegato alla rete elettrica prima di effettuire qualunque intervento di installatione. L'installazione o la manutenzione deve essere eseguita da un tecnico specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificamente richiesto nel manuale d'uso. La messa a terra dell'apparecchio è obbligatoria per legge. Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento dell'apparecchio, incassato nel mobile, alla rete elettrica. Affinché l'installazione sia conforme alle norme di sicurezza vigenti, occorre un interruptore omnipolare a norme che assicuri la

disconnessione completa della rete nelle condizioni della categoria di sovratensione lll, conformmente alle regole di installatione. Non utilizzato prese multiple o prolonghe. Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accessibili dall'utilizzatore. L'apparecchiatura e le sue parti accessibili divertano calde durante l'utilizzo. Fare attenzione a non toccare gli elementi riscaldanti. Fare attenzione che i bambini non giochino con l'apparecchio; Maintainere i bambini a distanza e sorvegliarli, in quanto le parti accessibili possono divertare molto calde durante l'uso. Per i portatori di stimulatori cardiaci ed impianti attivi è importante verificare, prima dell'uso del piano ad induzione, che il proprio stimolatore sia compatible con l'apparecchio. Durante e dopo l'uso non toccare gli elementi riscaldanti dell'apparecchio. Evitare il contatto con panni o altri materiale infiammabile fino a che tutti i componenti dell'apparecchio non si siano sufficientemente raffreddati, rischio di incendio. Non riporre materiale infiammabile sull'apparecchio o nelle sue vicinanze. I grassi e gli oli surriscaldati prendono disponibile fuoco. Sorvegliare la cottura di alimenti ricchi di grasso e di olio. -Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scossa elettrica. L'apparecchio non è destinato ad essere messo in funzione per mezzo di un temporizzatore esterno oppure di unsystema di commando a distanza separato. La cottura non sorvegliata su un piano cottura con olio o grasso può essere pericolosa e essere incendi. Ilprocesso di cottura devese essere

sorvegliato. Un processo di cottura a breve termine deve essere sorvegliato continuamente. Non tentare MAI di spegnere le fiamme con acqua. Al contrario, spegnere l'apparecchio e soffocare le fiamme, ad esempio con un coperchio o una coperta antincendio. Pericolo di incendio: non poggiare oggetti sulle superfici di cottura. Non usare pulitrici a vapore, rischio di scosse elettriche. Non appoggiare oggetti metallici come coltelli, forchette, cucchiaie coperchi sulla superficie del piano cottura perché potrebbero surriscaldarsi. Prima di allacciare l'apparecchio alla rete elettrica: controlare la targa dati (posta nella parte inferiore dell'apparecchio) per accertarsi che tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sua idonea. In caso di dubbio interpellare un elettricista qualificato.

Importante: -Dopo I'uso, specnere il piano cottura tramite il suo disposativo di lavoro e non fare affidavitamento sul rivelatore di pentole. -Evitare le fuoriuscite di liquido, pertanto per bollire o riscaldare liquidi, ridurre l'alimentazione di calore. Non lasciare gli elementi riscaldanti accesi con pentole e padelle vuote oppure ricerca recipienti. Una volta terminato di cucinare, specnere la relativa zona di cottura. Per la cottura non utilizzate mai dei fogli di carta d'alluminio, e non posate mai direttamente prodotti imballati con alluminio. L'alluminio fonderebbe edanneggerebbe irrimediabilmente il myosto apparecchio. Non riscaldare mai una scatoletta o un barattolo di latta contentente alimentienza prima averlo aperto: potrebbe esplodere! Questa avvertenza si applica a tutti gli altri tipi di

piani cottura. L'utilizzo di una potenza elevata come la funzione Booster non è adatta per il riscaldamento di alcuni liquidi come ad esempio l'olio per friggere. L'ecessivo calore potrebbe essere pericoloso. In queste casi si consiglia l'utilizzo di una potenza meno elevata. I recipienti devono essere posti direttamente sul piano cottura e devono essere centrati. In nessun caso,inserire altri oggetti tra la pentola e il piano cottura. In situazione di elevate temperature l'apparecchio diminuisce automaticamente il livello di potenza delle zone di cottura. Prima di qualsiasi operazione di pulizia o manutenzione, disinserire l'apparecchio alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. Per tutte le operazioni di installatione e manutenzione utilizzato quanti da lavoro. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o preve diesperienza o della necessaria conoscenza, parché sotto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti. I bambini devono essere controllati affinché non giochino con l'apparecchio. La pulizia e la manutenzione non deve essere effettuata da bambini perché sorvegianza. Il locale deve disporre di sufficiente ventilazione, quando l'apparecchio viene utilizzato contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. L'apparecchio va frequentemente pulito sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicate nelle

istruzioni di manutenzione.

L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione e pulizia dei filtri comporta rischi di incendi.

• E' severamente vietata la cottura flambè. - L'impiogo di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso. - La frittura delve essere fattà molto controlo upone evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili dell'apparecchio possono divertare

calde. • Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata. • Per quanto riguarda le

misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenerisi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri

combustibili. Non utilizzato mai l'apparecchio除去 la griglia montata correttamente! Utilizzato solo le viti di fissaggio in dotazione con l'apparecchio per l'installazione o, se non in dotazione, acquistare il tipo di viti idoneo. Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.

Quando questo appearecchio e altri appearecchi alimentati con un'energia che non sia elettricità sono in funzione contemporaneamente, la pressione negativa nella stanza non deve superare 4 Pa (4× 10^-5 bar). E importante conservare questo manuale per poterlo consultare in agli giorni lavoro. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.

Attenzione! La mancata installmente di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo comportare rischi di natura elettrica.

• L'installazione sia elettrica che meccanica, delve essere eseguita da personale specializzato.

L'elettrodomestico è realizato per essere incassato in un piano di lavoro spessore 2-6 cm, in caso di installmente TOP; 2,5-6 cm in caso di installmente FLUSH.

La distanza minima tra il piano di cottura e la parete deve essere di almeno 5 cm frontalmente, di almeno 4 cm lateralemente e di almeno 50 cm rispetto ai pensili superiori.

NB = Le distance suggerite sono indicative: nella progettazione degli spazzi vanno seguite leindicazioni del produttore della cucina.

collegamento elettrico:

• Scollegare l'apparecchio alla rete elettrica. -L'installazione deve essere effettuata da personale professionalmente qualificato a conoscenza delle norme vigenti in materia d'installazione e sicurezza. -Il costruttore declina agli responsabilità a persone, animali o a cose in caso di mancata osservanza delle direttive fornite nel presente capitolo. -Il cavo di alimentazione deve essere sufficientamente lungo da permettere la rimozione del piano cottura dal piano di lavoro. -Assicurarsi che la tensione indicate sulla targhetta matricola posta sul fondo dell'apparecchio corrisponda a quella dell'abitazione in cui verrà installato. -Non utilizzato prolonghe. -Il cavo elettrico della terra deve essere 2cm più lungo rispettoagli altri cavi. -Nel caso in cui l'elettrodomestico non sia dotato di cavo di alimentazione,

utilizzarne uno con sezione dei conduttori minimo 2.5mm^2 per potenza fino a 7200 Watt.;mente per potenze superiore deve essere 4mm^2 . In nessun punto il cavo deve raggiungere una temperatura di 50^ superiore alla temperature ambiente. L'apparecchio è destinato ad essere connesso permanenteamente alla rete elettrica.

• Attenzione! Prima di ricollegare il circuito all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La sostituzione del cavo di interconnessione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

Nota: per collegare l'elettrodomestico con collegamento opzionale monofase è necessario rimouovere il cavo presente e sostuirlo con un'alto tipo di cavo (non fornito) che abbia le seguenti specifiche : collegamento monofase :cavo H05V2V2-F 3G4

Note: il prodotto è dotato di una funzione Power Limitation che permette di impostare una soglia massima di assorbimento (kw)

Il settaggio deve avvenire al momento del collegamento del prodotto alla rete elettrica o alla riconnessione della rete elettrica stessa (entro i 2 minuti successivi). Per la sequenza di settaggio del Power Limitation consultare quello manuale nella sezione Funzionamento.

documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene segundo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2;
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Suggestimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando si iniziza a cucinare, accendere l'apparechio alla velocità minima, lasciandola accesa per alcuni minutianche dello termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenenere ben efficiente ilsystema di riduzione degli odori, sostituire, quando è necessario, il/i filtrato/ici carbone. Per Maintainere ben efficiente il filtrato del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo del systema di canalizzazione indicate in quello manuale.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No3113, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che Questo prodotto sia smalito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative

per I'ambiente e la salute. Il simbolo

sul prodotto o sulla

IT - Istruzioni di montaggio e d'uso

2. Utilizzazione

Utilizzazione del piano cottura

Ilsystemadi cotturaad induzione si basasul fenomeno fisico dell'induzione magnetica.La caratteristica fondamentale di tale!.
sistema è iltrasferimento diretto dell'energia dal generatore alla pentola.

Vantaggi: Se si paragona ai piani di cottura elettrici, il vostro piano ad induzione risulta essere:

• Più sicuro: minore temperatura sulla superficie del veto.
• Più rapiço: tempi di riscaldamento del cibo inferiori.
• Più preciso: il piano reagisce immediamente ai vostr comandi
• Più efficiente: il 90% dell'energia assorbita viene trasformata in calore. Inoltre, una volta totla la pentola dal piano, la trasmissione del calore viene interrotta immediamente, evitando inutili dispersioni di calore.

Attenzione! Non appoggiare pentole o padelle calde sopra la griglia metallica.

2.1 Recipients per la cottura

Utilizzare solo pentole che riportano il symbolo

Importante:

per evitare danni permanenti alla superficie del piano, non usare:

• recipienti con fondo non perfettamente piatto.
• recipienti metallici con fondo smaltato.
• recipienti con base ruvida, per evitare di graffiare la superficie del piano.
• non appogiare mai le pentole e le padelle calde sulla superficie del pannello di controllo del piano

2.1.1 Recipient preexistenti

La cottura a induzione utilizza magnetismo per essere calore. I recipienti devono quando contenero ferro. Potete verificare se il materiale della pentola è magnetico con una simplice calamita. Le pentole non sono adatte se non sono rilevabili magnificamente.

2.1.2 Diametri fondi pentola consigliati

IMPORTANTE : se le pentole non sono delle dimensioni corrette le zone di cottura non si accendono

Per vedere il diametro minimo della pentola da utilizzato su agli singola zona, consultrare la parte illustrata di questo manuale.

2.2 Risparnio energetico

Per ottenerileglioriresultati sconsiglia di:

• Utilizzare tegami e pentole con diametro del fondo uguale a quello della zona di cottura.
• Utilizzare sostanto pentole e tegami con fondi piatti.

• Dove possibile, tenere il coperchio sulle pentole durante la cottura

• Cuocere verdure, patate, ecc. con una piccola quantità d'acqua per ridurre il tempo di cottura.

• Utilizzare la pentola a pressione, riduce ulteriormente il consumo di energia e il tempo di cottura
• Posizione la pentola nel centro della zona di cottura disegnata sul piano.

Utilizzazione dell'aspiratore

Ilsystemadiaspirazionepuoessereutilizzatoinversionespiranteadevacuationesternaofiltrarera ricircolo interno.

Versione aspirante

Fig. 19

I vapori vengono evacuati verso l'esterno tramite una serie di tubazioni (da acquistare saparamente) fissate alla flangia di raccordo più in dotazione.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione:

• in caso di uscita rettangalore 222 × 89 ~mm
  -in casodiuscita tonda 150mm()

Per maggiori informazioni vedere la pagina relativaagli accessori della versione aspirante nella parte illustrata di questo manuale. Collegare il prodotto a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.

Si declina perci uomini responsabilità in merito.

① Usareancondottoilipicortopossible.
1 Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^
① Evitare cambiamenti drastici di sezione del condotto.

Versione filtrante

Fig.16-17-18

L'aria aspirata verrà filtrata tramite apposti filtri grassi e filtr odori prima di essere riconvogliata nella stanza. Per maggiori informazioni vedere la pagina relativaagli accessori del libretto installmenta - Versione filtrante.

Avvertenza: Nel caso di scarico all'interno del mobile, prevedere una sezione minima di passaggio dell'ariatramite il pannello dello zoccolo di circa 120cm^2

3. Installazione

Prima di iniziare con l'installazione:

• Dopo aver disimballato il prodotto verificare che non si via disneggiato durante il trasporto e in caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti, prima di procedere con l'installazione.
• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmenta prescelta.
• Verificare che all'interno dell'imballo non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va molto e conservato.
• Verificare inoltre che in prossimita della zona di installatione via disponibile una presa elettrica

Predisposizione del mobile per l'incasso:

Il prodotto non può essere installato sopra dispositivi di raffreddamento, lavastoviglia, stufe, fornì, lavatrici e asciuatrici.
- Eseguire tutti i lavori di taglio del mobile prima di inserire il piano cottura e rimuovere accuratamente trucoli o residui di segatura.

IMPORTANTE: utilizzare un adesivo signillante monocomponente (S), che abbia resistenza alle temperatura, fino a 250^ ; prima dell'installazione le superfici da incollare devono essere pulite accuratamente eliminando agli sostane che potrebbe comprometterne l'adesione (es.: distaccanti, conservanti, grassi, oli, polveri, residui di vecchi adesivi etc.); il collante va distribuito uniformmente sull'intero perimetro della cornice; dopo l'incollaggio lasciare asciugare il collante per circa 24 ore.

Fig. 13

Note: per una corretta installmente del prodotto è consigliabile nastrare le tubazioni con un adesivo che abbia le seguenti caratteristiche:

• film elastico in PVC morbido, con adesivo a base acrilato
• che rispetti la normativa DIN EN 60454
  -ritardante di fiamma
• ottima resistenza all'invecchiamento
• resistente agli sbalzi di temperatura
  -utilizzabile a basse temperature

4. Funzionamento

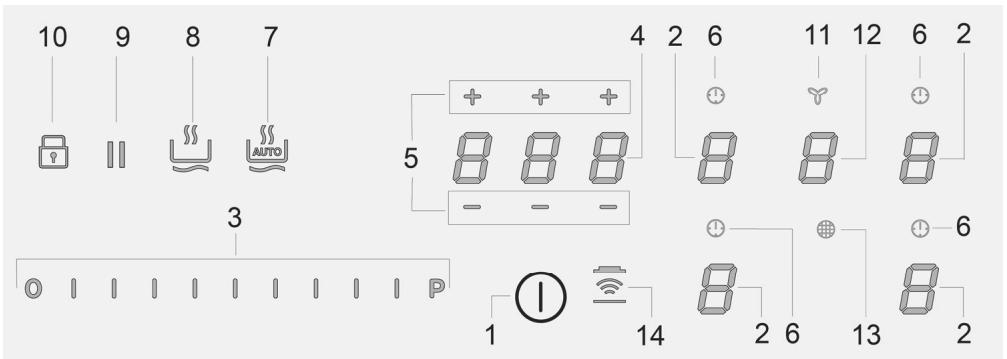

Pannello di controllo

Note: Per selezionare i comandi è sufficiente sfiorare (premere) i symboli che li rappresentano

Tasti / Display

1. ON/OFF del piano cottura/aspiratore
2. Sezione zona di cottura Display zona di cottura
3. Aumento/Diminuzione Power Level e Potenza di Aspirazione Visualizzazione Power Level e Potenza di Aspirazione
4. Attivazione Timer "STAND_ALONE" Display:Timer "STAND_ALONE"/Timer Zone di cottura
5. Aumento/Diminuzione tempo Timer "STAND_ALONE"/Timer Zone di cottura
6. Attivazione Timer Zone di cottura Indicatore Timer Zone di cottura attivo

7. Attivazione Automatic Heat Up

8. Attivazione Warming Function

9. Pausa
10. Key Lock
11. Indicatore Aspiratore attivo Attivazione Indicatore di Saturazione Filtri
12. Sezione/Attivazione aspiratore Display Aspiratore

Display saturazione Filtro carbone/ceramico - Filtro grassi

1. Reset Saturazione Filtri
2. Attivazione funzione automatica aspiratore

UTILIZZO DEL PIANO COTTURA

Da sapere prima di iniziare:

Tutte le funzioni di quello piano di cottura sono progettate al fine di rispettoare le più rigorose norme di sicurezza.

Per Anything:

• Alcune funzioni non si attivano, o si disattivano automaticamente, in assenza delle pentole sopra i fuochi o quando queste sono mal posizionate.
• In altri casi le funzioni attivate si disattivano automaticamente dopo pochi secondi quando la funzione selezionata necessita di una ulteriore impostazione che non viene data (ad es.: "Accendere il piano di cottura" nella "Selezionare la zona di cottura" e la "Temperatura di esercizio", oppure la "Funzione Lock" o quella "Timer").

! Attenzione! In caso (ad esempio) di utilizzo prolongato lo spegnimento della zona di cottura potrebbe non essere immediato perché in fase di raffreddamento; nel display delle zone di cottura, appeare il significato "H" ad indicate che si è in questa fase.

Attendere che il display si spenga prima di avvincini alla zona di cottura.

Display zona cottura

nei display relativi alle are di cottura, viene indicato:

Zona di cottura accesa	0
Power Level	1...9-P
Residual Heat Indicator	H
Pot Detector	U
Funzione "Warming Function" attiva	U
Funzione Lock attiva	B
Funzione Pausa	II
Funzione Automatic Heat UP	R

Caratteristica del piano

Safe Activation

Il prodotto si attiva solo in presenza di pentole sulle zone di cottura: il processo di riscaldamento non si avvia o si interrompe in caso di assenza o rimozione delle pentole.

Pot Detector

Il prodotto rileva automaticamente la presenza di pentole sulle zone di cottura.

Safety Shut Down

Per ragioni di sicurezza ogni zona cottura ha un tempo massimo di funzionamento che dipende dal livello di potenza impostato.

Allo spegnimento di una o più zona di cottura la presenza di calore residuo viene segnalata con apposto segnale visivo sul display della zona corrispondente,tramite il simbolo "H".

Funzionamento

Note: Per attivare qualsiassi funzione è prima necessario attivare la zona desiderata

Accensione

Premere (sfiorare) brevamente 1 (1) piano cottura/ aspiratore; continuando a premere, tutte le funzioni disponibili diventeranno visibili per quale istante, dopodichè rimarranno attive soltanto quella principali; le altre potranno essere utilizzate, e si attiveranno, successivement, durante l'utilizzo del dispositorio. IMPORTANTE : tutte le funzioni disponibili risulteranno illuminate con luce di leggera intensità, che diventerà più intensa soltanto nel momento in cui verranno attivate.

Premere di nuovo ① per spegnere

Nota: Questa funzione è prioritaria su tutte le altre.

- Selezione delle zone di cottura

Sfiorare (premere) I'area di Sezione/Display (2) corrispondente alla zona di cottura desiderata.

Power Level

Il piano è dotato di 9 livelli di potenza

S Fiorare e scorrere con le dita lungo la Barra di selezione (3):
verso destra per aumento il livello di potenza;
verso sinistra per diminuire il livello di potenza.

Il livello di potenza impostato verrà visualizzato nella area di Sezione/Display (2)

Per raggiungere una potenza di cottura costante ed evitare l'autoregolazione della potenza (aumento / diminuzione della potenza),utilizzare un'impostazione di calore superiore a 7.

Power Booster

Il prodotto è dotato di un livello di potenza supplementare (oltre il livello), che rimane attivo per 5 minuti, dopodichè la potenza ritorna al livello precedente.

Sfiorare e scorrere con le dita lungo la Barra di selezione (3) (oltre il livello 7 ed attivare il Power Booster Il livello Power Booster è indicato nell'area di Selezione/Display (2) con il symbolo" P

Nota : le zone di cottura anteriors non hanno il booster temporizzato; per disattivare il Power Booster, in queste zone, sfiorare e scorrere con le dita lungo la Barra di selezione (3) per diminuire il livello di potenza.

Key Lock

Il Key Lock permette di bloccare le impostazioni del piano, per impedire manomissioni accidentali, lasciando attive le funzioni già impostate.

Attivazione:

Ripetere l'operazione per disattivare.

Nota : se verrà premuta qualsiasi alla funzione durante il Key

Lock attivo il significato, lampeggerà ad indicare che la funzione è in uso e va eventualmente disattivata per poter-agire sul piano.

Automatic Heat UP

La funzione Automatic Heat UP permette di portare più velocemente a regime la potenza impostata; con esta funzione abbiamo il vantageg di averre una cottura più rapida, ma除去 il rischio di bruciare i cibi, perché la temperatura non oltrepassa quella del livello impostato.

Questa funzione è disponibile per i livelli di potenza 1 -8.

Attivazione:

da zona di cottura accesa premere (7)
- nel Display (2) viene visualizzata una "H" lampeggiante, che si alterna alla potenza impostata nella zona cottura.

Aumentando il livello di potenza della zona di cottura : la funzione Automatic Heat Up rimane attiva, con il nuovo settaggio di temperatura;

Diminuendo il livello di potenza della zona di cottura : la funzione Automatic Heat si disattiva.

Nota : selezionando contemporanamente un'altra zona di

(7) tornerà ad essere illuminato con luce di leggera intensità, e si potrá così procedere,anche per但这a zona, all'attivazione della funzione; la funzione rimane comunque attiva nella zona in cui è stata più impostata, come segnalato nel Display (2)

Warming Function

Warming Function é una funzione di controllo che permette il mantenimento del calore ad una temperatura costante, ad un livello di potenza ottimizzato; ideale per tenere in caldo i cibi già pronti. La funzione Warming Function si attiva alla prima

pressione del tasting

Nel display (2) della zona che sta lavorando in Warming

Function compare il symbolo L

Nota : selezionando contemporanamente un'altra zona di

cottura, il significato (8) tornera ad essere illuminato con luce di leggera intensità, e si potra essere procedere,anche per questa zona, all'attivazione della funzione; la funzione rimane comunque attiva nella zona in cui è stata più impostata, come segnalato nel Display (2)

• Premere alla (8) per disattivare e spegnere, fino a portare il livello visualizzato nel Display (2) a "L".

Nota: se ci sono più zone che lavorano in Warming Function selezionare prima la zona desideratatramite la zona di Selezione (2)

la funzione si può disattivareanchetramite la Barra di Selezione (3),portando il Power Level a

Pausa

La funzione Pausa permette di sospendere qualiasi funzione attiva sul piano, portando a zero la potenza di cottura.

Attivazione:

• premere "||" (9)
• viene visualizzata una "||" lampeggiante nei display (2)

Per disattivare la funzione:

premere (9) la Barra di Selezione (3) si illumina
- premere/scorrere sulla Barra di Selezione (3) per disattivare la funzione

Nota : la disattivazione ripristina le condizioni del piano prima della pausa, il piano continua a lavorare con le stesse impostazioni precedentamente settate.

Nota : se dopo 10 minuti, la Funzione Pausa non viene disattivata, il piano si spegne automaticamente.

Nota: la Funzione Pausa non ha impatto sull'aspirazione

- Timer "STAND ALONE"

La funzione Timer è un countdown indipendente dalle zone cottura (e alla zona aspirante).

Il Timer si attiva premendo la Zona/Display (4)

Utilizzare i symboli (5) per impostare la durata del

Timer, che viene visualizzata nel Zona/Display (4)

Nota : attendere 10 secondienza premere nessun alto commande, affinché il conto alla rovescia si avvii.

Il fornato del Timer è 0.00

• O. per le ore

-00 per i minuti

Nota : il timer si può impostare sono ad un massimo di 1h e 59 min

Nella Zona/Display (4) verrà visualizzato il tempo rimanente; al termine del conto alla rovescia verrà emesso un segnale acustico

Nota : nella visualizzazione del conto alla rovescia, per un tempo rimasto inferiore ai 10 minuti, siavrà il seguente fornato

-0.minuti

• 00 secondi

con punto a luce fissa

Per lo spegnimento del Timer:

• selezionare Zona/Display (4)
• impostare impostare la durata del Timer a 000, tramite + (5)

Note: Se il piano induzione si spegne con il timer attivo, il timer continuera il conteggio fino allo scadere del tempo impostato, se si vuole fermare manually il timer, sare necessario riaccendere il piano ed eseguire le istruzioni di spegnimento timer indicate sopra.

Timer Zone di Cottura

La funzione Timer Zone di Cottura è un countdown che è possible impostare,anche contemporaneamente, su agli zona cottura

Al termine del periodo impostato le zone cottura si spengono automaticamente e l'utente viene avvertito con apposto segnale acustico.

Attivazione della funzione Timer Zone di Cottura

• Sfiorare (premere) l'area di Selezione/Display (2)

(power level 1 0)

Premere (6) relativo alla zona di cottura
Utilizzato i significi - (5) per impostare la durata del Timer, che viene visualizzata nel Zona/Display (4);

durante il settaggio il symbolo (6) è lampeggiante

Nota : attendere 10 secondi alla premere nessun alto comando, affinchè il Timer Zona di Cottura si avvii.

Notapremendo di nuovo a lungo (6) , il Timer della zona cottura viene resettato

Se lo si desidera, ripetere l'opération per più zone di cottura.

Nota : agli zona di cottura può essere impostato un Timer diverso; nel display (4) comparirà il conto alla rovescia della zona di cottura selezionata in quel momento;

Se nessuna zona di cottura è selezionata ed il timer STAND ALONE non è attivo, viene visualizzato il timer piu prossimo alla scadenza.

Se nessuna zona di cottura è selezionata ed il Timer STAND ALONE è attivo, quello viene visualizzato con priorità, rispetto al timer piu prossimo alla scadenza.

La modalità di visualizzazione del countdown è la stessa del Timer "STAND-ALONE" (vedi paragrafo precedente Timer "STAND ALONE)

Quando il timer ha terminato il conto alla rovescia viene emesso un segnale acustico e la zona di cottura si spegne.

Per lo spegnimento del Timer:

• selezionare la zona di cottura (2)
• impostare impostare la durata del Timer a 000, tramite

Power Limitation

La funzione Power Limitation permette di impostare il funzionamento del prodotto limitandone l'assorbimento massimo.

Nota : il settaggio delve avvenire da piano spento, senza

1 (1), al momento del collegamento del piano cottura alla rete elettrica, o alla riconnessione della rete elettrica stessa, entro i 2 minuti successivi.

Per settare il Power Limitation :

• premere

(chesaralampeggiante,soltanto peri primi2 minutidall'alimentazione del prodotto)

• continuando a tenere premuto premere, una alla volta, tutte le aree di Sezione/Display (2) delle zone di cottura, in senso antiorario partendo alla zona frontale destra (FR)

• ad agli pressione verrà emesso un breve segnale acustico
• una volta premuti tutti i Display (2), sare possibile rilasciare

il tasting

a Anything:

• il Display (2) della zona posteriore sinistra (RL) migliorare in sequenza alternata i symboli "C" e "0", ad includare che è possibile eseguire il settaggio:
• selezionare il Display (2-RL)
• scorrere successivement sulla Barra di selezione (3), fin quando nel Display non saranno visulizzati i symboli "C" e "8", nel Display (2-FL) verrà molto lo settaggio corrente**

$$ 0 = 7, 4 \mathrm {K W} $$

$$ 1 = 4, 5 \mathrm {K W} $$

$$ 2 = 3, 1 \mathrm {K W} $$

** di default il setaggio è impostato a 7,4 KW

Per cancellare l'impostazione del Power Limitation

• premere il Display (2) della zona frontale sinistra (FL)

• scorrere successivement sulla Barra di selezione (3), per impostare il nuovo settaggio

• per salvare la scelta effettuata premere il tasto (1), per 2 secondi; verra emesso un segnale acustico prolongato a confermare l'avvenuto settaggio

Bridge Zones

Le zone di cottura grazie alla funzione Bridge sono in grado di lavorare in modo combinato creando un'unica zona con lo stesso livllo di potenza. Tale funzione permette una cottura omogenea con teglie e pentole di importanti dimensioni.

E' possible utilizes in abbinamento la zona di cottura frontale "Master" con la corrispondente sul retro "Secondaria"

(per verificare su quali zone è prevista但这a funzione, consultare la parte illustrata di quello manuale).

Per attivare la Funzione Bridge:

• selezionare contemporaneamente le due zone di cottura che si voglioni utilizzato
• nel Display (2) della zona di cottura "Secondaria" appara il symbolo "f l"
• tramite la Barra di selezione (3) sare possibile impostare il Livello (Potenza) di esercizio, che sare visualizzato nel Display (2) della zona di cottura "Master"
• per disattivare la Funzione Bridge è sufficiente ripetere la stessa procedura di attivazione

Nota : il Timer Zone di Cottura, attivato durante la Funzione Bridge, comprerà lo sperimento automatico di entrambé le zone di cottura ;esso considerate,in quello caso,come unica area combinata.

UTILIZZO DELL'ASPIRATORE

Accensione

Premere (sfiore) brevamente 1 (1) piano cottura/ aspiratore;

continuando a premere, tutte le funzioni disponibili diventeranno visibili per quale istante, dopodichè rimarranno attive soltanto quella principali; le altre potranno essere utilizzate, e si attiveranno, successivement, durante l'utilizzo del disposivo.

IMPORTANT:

tutte le funzioni disponibili risulteranno illuminate con luce di leggera intensità, che diventerà più intensa sostanto nel momento in cui verranno attivate.

per spagnere

Nota: Questa funzione è prioritaria su tutte le autres.

Accensione dell'aspiratore:

Sfiorare (premere) la Zona di selezione (12) per attivare l'aspiratore

Velocità (potenza) di aspirazione:

L'aspiratore è dotato di 3 livelli di velocità (potenza) di aspirazione

Sfiorare scorrere con le dita lungo la Barra di selezione (3):

verso destra per augmentare il livello di potenza;
verso sinistra per diminuire il livello di potenza.

Il livello di potenza impostato verrà visualizzato nell'area di Sezione/Display (12)

Power Booster

Il prodotto è dotato di 2 livelli di potenza supplementari (oltre il livello 3)

Power Booster 1: temporizzato per 15min
Power Booster 2: temporizzato per 5 min., dopodiché la potenza ritorna al livello precedentemente impostato.

Sfiorare e scorrere con le dita lungo la Barra di selezione (3)

(olfre il livello 3) ed attivare il Power Booster 1

Il livello Power Booster 1 è indicato nell'area di

Selezione/Display (12) con il numero "4" lampeggiante

Sfiorare e scorrere con le dita lungo la Barra di selezione (3)

(olfre il livello 3) ed attivare il Power Booster 2

Il livello Power Booster 2 è indicato nell'area di

Selezione/Display (12) con il symbolo" F^n lampeggiante

Funzionamento automatico

La cappa si accenderà alla velocità più idonea, adattando la energia di aspirazione al livello di cottura massimo, utilizzato nelle zone di cottura.

Quando le zone di cottura vengono spente, la cappa adatta la sua velocità di aspirazione, diminuendola gradualmente, in modo da eliminare vapori ed odori residui.

Per attivare esta funzione:

Ripetere l'operazione per disattivare.

Note: se durante il funzionamento automatico vengono selezioneate alla Barra di selezione (3) le velocità da 1 a 3, il funzionamento automatico si interrompe; sincee si selezionano i Power Boster, il funzionamento automatico riprenderà alla fine della temporizzazione, nel

fratto il symbolo rimane lampeggiante.

Nota: in caso di spegnimento del piano con Funzionamento automatico attivo, lo spegnimento dell'aspiratore avverrà automaticamente, in modo graduale.

- Indicatore di saturazione filtri

La cappa indica quando è necessario eseguire la manutenzione dei filtri :

Filtri odori carbone/ceramicici (13) si accende

Filtro grassi (13) lampeggia

Nota : questa funzione è disabilitata di default (vedere come abilitarla nel paragrafo" Attivazione indicatore saturazione filtri")

- Reset saturazione filtri

Dopo aver eseguito la manutenzione dei filtri (grassi e/o

carbone/ceramici) premere a lungo (13); si spegne, facendo ripartire il conteggio dell'indicatore.

Attivazione indicatore saturazione filtri

Questo indicatore e normalmente disattivato.

Per attivarlo procedere come segue:

accendere il piano aspirante tramite
- con motore di aspirazione e zone di cottura spente premere
la Zona di selezione (12)

• premere a lungo U (11) fin quando non ompariranno nel Display (12) le lettere "F" - "G" lampeggianti alternate

F = filtridorecarbone/ceramicici

G = filtrograssi

Filtri odore carbone/ceramici

premere sul Display (12) nel momento in cui compare la lettera "F"

·premere (13)-luce lampeggiante

Filtro grassi

• premere sul Display (12) nel momento in cui compare la lettera "G"

(13)-luce fissa

• premere di nuovo a lungo U (11) per confirmare l'attivazione dell'indicatore滤ro grassi

L'apparecchio è predisporto per essere utilizzato in abbinamento ad un KIT sensore Window (non fornito dal produttore).

Installando il KIT sensore Window (soltanto nel caso di utilizzo in modalità ASPIRANTE), l'aspirazione dell'aria smetterà di funzionare agli qual volta la finestra presente nella stanza, sui cui il KIT viene applicato, risulterà chiusa.

Il collegamento elettrico del KIT all'apparecchio deve essere effettuato da personale techniciano qualificato e specializzato.
Il KIT deve essere separamente certificato in accordo alle norme di sicurezza pertinenti al componente ed al suo impiego con l'apparecchio. L'installazione deve essere effettuata in accordo alle regolamenti per gli impianti domestici vigenti.

ATTENZIONE:

• il cabaggio del KIT da collegare all'apparecchio deve essere parte di un circuito certificato in bassissima tensione di sicurezza (SELV).
• il produttore di quello appearecchio declina agli responsabilità per eventuali inconvenienti, danni, incendi provocati da difetti e/o problemi di malfunzionamento e/o errata installmente del KIT.

4.1 Tabelle di potenza

Livello di potenza		Tipologia di cottura	Utilizzo livello (l'indicazione affianca l'esperienza e le abitudini di cottura)
Max potenza	Boost	Riscaldare rapidamente	Ideale per innalzare in breve tempo la temperatura del cibo fino a veloce ebollizione in caso di acqua o riscaldare velocemente liquidi di cottura
	8-9	Friggere - bollire	Ideale per rosolare, iniziare una cottura, friggere prodotti surgelati, bollire rapidamente
Alta potenza	7-8	Rosolare - soffriggere - bollire - grigliare	Ideale per soffriggere, Maintainere bolliture vivo, cuocere e grigliare (per breve durata, 5-10 minuti)
	6-7	Rosolare - cuocere - stufare - soffriggere - grigliare	Ideale per soffriggere, Maintainere bolliture leggere, cuocere e grigliare (per media durata, 10-20 minuti), preriscaldare accessori
Media potenza	4-5	Cuocere - stufare - soffriggere - grigliare	Ideale per stufare, Maintainere bolliture delicate, cuocere (per lunga durata). Mantecare la pasta
	3-4	Cuocere - sobbollire - addensare - mantecare	Ideale per cotture prolongate (riso, sughi, arrosti, pesce) in presenza di liquidi di accompagnamento (es acqua, vino, brodo, latte), mantecare pasta
	2-3	Cuocere - sobbollire - addensare - mantecare	Ideale per cotture prolongate (volumi inferiori al litro: riso, sughi, arrosti, pesce) in presenza di liquidi di accompagnamento (es. acqua, vino, brodo, latte)
Bassa potenza	1-2	Fondere - scongelare - mantenere in caldo - mantecare	Ideale per ammorbidire il burro, fondere delicatamente il ciocolato, scongelare prodotti di piccole dimensioni
	1	Fondere - scongelare - mantenere in caldo - mantecare	Ideale per il mantenimento in caldo di piccole porzioni di cibo appena cucinate o tenere in temperatura piatti di portata e mantecare risotti
OFF	Potenza zero	Superficie di appoggio	Piano cottura in posizione di stand-by o spento (possibile presenza di calorie residuo da fine cottura, segnalato con H-L-O)

4.2 Tabelle di cottura

Categoria di alimenti	Piatti o tipologia di cottura	Livello di potenza e andamento cottura
		Prima fase	Potenze	Seconda fase	Potenze
Pasta, riso	Pasta fresca	Riscaldamento dell'accua	Booster-9	Cottura della pasta e mantenimento ebollizione	7-8
	Pasta fresca	Riscaldamento dell'accua	Booster-9	Cottura della pasta e mantenimento ebollizione	7-8
	Riso lessato	Riscaldamento dell'accua	Booster-9	Cottura della pasta e mantenimento ebollizione	5-6
	Risotto	Soffritto e tostatura	7-8	Cottura	4-5
Verdure, legumi	Lessate	Riscaldamento dell'accua	Booster-9	Lessatura	6-7
	Fritte	Riscaldamento dell'olio	9	Frittura	8-9
	Saltate	Riscaldamento dell'accessorio	7-8	Cottura	6-7
	Stufate	Riscaldamento dell'accessorio	7-8	Cottura	3-4
	Soffritte	Riscaldamento dell'accessorio	7-8	Doratura del soffritto	7-8
Carni	Arrostо	Doratura carne con olio (se con burro potenza 6)	7-8	Cottura	4-5
	Ai ferri	Preriscaldamento della pentola	7-8	Grigliatura su entrambi i lati	3-4
	Rosolatura	Rosolatura con olio (se con burro potenza 6)	7-8	Cottura	7-8
	Umido/stufato	Rosolatura con olio (se con burro potenza 6)	7-8	Cottura	3-4
Pesce	Ai ferri	Preriscaldamento della pentola	7-8	Cottura	7-8
	Umido/stufato	Rosolatura con olio (se con burro potenza 6)	7-8	Cottura	3-4
	Fritto	Riscaldamento dell'olio o materia grassa	8-9	Frittura	7-8
Uova	Frittate	Riscaldamento della padella con burro o materia grassa	6	Cottura	6-7
	Omelette	Riscaldamento della padella con burro o materia grassa	6	Cottura	5-6
	Coque/sode	Riscaldamento dell'accua	Booster-9	Cottura	5-6
	Pancake	Riscaldamento della padella con burro	6	Cottura	6-7
Salse	Pomodoro	Rosolatura con olio (se con burro potenza 6)	6-7	Cottura	3-4
	Ragù	Rosolatura con olio (se con burro potenza 6)	6-7	Cottura	3-4
	Besciamella	Preparazione della base (sciogliere burro e farina)	5-6	Portare a leggera ebollizione	3-4
Dolci, creme	Crema pasticcera	Portare latte in ebollizione	4-5	Mantenere leggera ebollizione	4-5
	Budini	Portare latte in ebollizione	4-5	Mantenere leggera ebollizione	2-3
	Riso al latte	Scaldare latte	5-6	Mantenere leggera ebollizione	2-3

5. Manutenzione

Manutenzione del piano di cottura

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, assicurarsi che le zone di cottura siano spente e che la spia di indicazione calore sua scomparsa.

5.1 Pulizia

Il piano cottura va pulito dopo agli utilizzato.

Importante:

Non utilizzato spugne abrasive, pagliette. Il loro impiego, col tempo, potrebbe rovinare il vetro.

Non utilizzare detergenti chimici irritanti, quali spray per forn o smacchiatori.

Dopo agli uso, lasciare raffreddare il piano e pulirlo per rimuovere incrostazioni e macchie dovute a residui di cibo.

Zucchero o alimenti ad alto contento zuccherino danneggiano il piano cottura e vanno rimossi immediatamente.

Sale, zucchini e sabbia potrebbero graffiare la superficie del vetro.

Usare un panno morbido, carta assorbente da cucina o prodotti specifici per la pulizia del piano (attenersi alle indicazioni del Fabbricante).

NON UTILIZZARE PULITRICI A GETTO DI VAPORE!!!

Importante:

In caso di fuoruscite accidentali e abbondanti di liquidi dalle pentole è possibile intervenireattraverso la valvola di scarico, posta sulla parte inferiore del prodotto, in modo da poter eliminare agli residuo e poter eseguire una pulizia con la massima sicurezza igienica.

Fig. 24

Pulizia della griglia metallica:

Per la pulizia della griglia metallica, si consiglia di lavarla a mano utilizzato esclusivamente acqua e sapone neutro.

Fig. 23

Manutenzione dell'aspiratore

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contententi abrasivi.

NON UTILIZZARE ALCOOL!

Filtro antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando ilsystema di individazione di saturazione dei filtri indica但这a necessità), con detergenti non aggressivi, manually oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorirs ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Fig. 21.2 - 22.5

Filtro Ai Carboni Attivi - Ceramico (Solo per Versione Filtrante)

Trattiene gli odori sgradevoli derivanti alla cottura.

Fig. 22.3

Il prodotto è dotato di un set di filtri odori. La saturazione dei filtri odori si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrato grassi. I filtri odori sono essere rigenerati termicamente agli 2/3 mesi in forno preriscaldato a 200^ per 45 minuti. La corretta rigenerazione assicura un'efficacia di filtraggio costante per 5 anni.

Attenzione! Non appoggiare i filtri sul fondo delorno, mariporli in una teiglia e posizionarla ad un'altezza intermedia.

5.2 Ricerca guasti

CODICE ERROR	DESCRIZIONE	POSSIBILI CAUSE	RIMOZIONE ERROR
E2	La zona comandi si spegne per temperatura troppo elevata	La temperature interna delle parti elettroniche è troppo alta	Aspettare che il piano si raffreddi prima di riutilizzarlo
E3	Recipiente non adatto	Perdità delle proprietà magnetiche	Rimuovere la pentola
E5	Problemi di Communicatione tra interfaccia utente e modulo induzione	Non arrivare currente elettrica al modulo; il cavo di alimentazione non è stato colleganto correttamente oppure è difettoso	Scollegare il piano alla rete elettrica e controlling il collegamento
Per tutte le altre segnalazioni di erre (E ... U ... C...)	Chiamare il servizio assistenza technique eomaticare il codice di erre

5.3 Servizio assistenza

Prima di contattare il Servizio Assistenza

1. Verificare che non sia possibile risolvere da soli il problema sulla base dei puniti descritti in "Ricerca guasti".
   2.Spegnere riaccendere l'apparecchio per accertarsi che l'inconveniente sia stato ovviato.

Se loro suddetti controlli l'inconveniente permane, contattare il Servizio Assistenza più vicino.

2. Use

Using the hob
