Tuotetyyppi	Induktioliesi integroidulla liesituulettimella
Keittoalueiden lukumäärä	4 induktiokeittoaluetta
Suurin kokonaisteho	7 400 W (säädettävissä Power Limitation -toiminnolla)
Sähkönsyöttö	220-240 V ~ 50/60 Hz
Mitat (L x S x K) – arvioidut	60 x 51 x 5 cm
Paino – arvioitu	12 kg
Keittotoiminnot	Boost, Automatic Heat Up, Warming Function, Bridge, Pause, Timer zones
Liesituulettimen toiminnot	3 nopeutta + 2 boost, automaattitoiminto, suodattimen kyllästymisilmaisin
Turvallisuus	Kattilantunnistus, automaattinen pysäytys, lukitus (Key Lock), jäännöslämpöilmaisin
Keraamisen keittotason huolto	Puhdistus jokaisen käytön jälkeen pehmeällä liinalla ja erikoispuhdistusaineella
Suodattimien huolto	Rasvasuodatin: pestävä astianpesukoneessa kuukausittain; hiilisuodatin: uudistettava uunissa 2-3 kuukauden välein
Asennustyyppi	Upotettava työtasoon (paksuus 2-6 cm)
Energialuokka	Ei määritelty (arvio A)
Yhteydet	Yhteensopiva Window-anturisarjan kanssa (valinnainen)

Usein kysytyt kysymykset - IAR64413FB AEG

Miten Booster-toimintoa käytetään liedellä?

Aktivoidaksesi Booster-toiminnon keittoalueella, pyyhkäise sormella valintapalkin yli tason 3 jälkeen. Taso näkyy muodossa 'P'. Booster on aktiivinen 5 minuuttia (paitsi etualueilla, joilla ei ole ajastinta).

Miten keraaminen keittotaso puhdistetaan oikein?

Puhdista liesi jokaisen käytön jälkeen pehmeällä liinalla tai paperipyyhkeellä. Vältä hankaavia sieniä ja voimakkaita kemikaaleja. Sokerijäämät on poistettava heti lasin vaurioitumisen estämiseksi.

Miksi liesi ei kuumene?

Tarkista, että astia on sopiva (magneettinen pohja) ja hyvin keskellä. Jos virhekoodi tulee näkyviin (esim. E2: liian korkea lämpötila, E3: sopimaton astia, E5: tiedonsiirto-ongelma), odota jäähtymistä tai tarkista liitäntä.

Miten tehorajoitus (Power Limitation) asetetaan?

Sammuta liesi, ja kytkennän jälkeen 2 minuutin kuluessa pidä sormea kaikilla valinta-alueilla vastapäivään. Valitse palkista joko 0 (7,4 kW), 1 (4,5 kW) tai 2 (3,1 kW). Vahvista painamalla ON/OFF-painiketta 2 sekuntia.

Miten ajastinta (Timer) käytetään keittoalueella?

Valitse keittoalue, paina sitten Timer zones -painiketta (6). Säädä kestoa + ja - -merkeillä (max 1h59). Odota 10 sekuntia toimimatta, jotta ajastus käynnistyy. Keittoalue sammuu automaattisesti ajan päättyessä.

Miten säätimet lukitaan (Key Lock)?

Paina Key Lock -painiketta (10) lukituksen aktivoimiseksi. Nykyiset asetukset pysyvät voimassa, mutta painikkeet ovat lukittuja. Poista lukitus painamalla samaa painiketta uudelleen.

Miten Bridge-toimintoa käytetään?

Yhdistääksesi kaksi aluetta (etu ja taka), valitse molemmat alueet samanaikaisesti. Toissijaisen alueen näytöllä näkyy 'J'. Säädä yhteistä tehoa pääalueen valintapalkilla. Toista toimenpide poistaaksesi yhdistämisen.

Milloin ja miten liesituulettimen suodattimet puhdistetaan?

Rasvasuodatin puhdistetaan kerran kuukaudessa (tai kun merkkivalo vilkkuu) astianpesukoneessa matalassa lämpötilassa. Aktiivihiilisuodatin (keraaminen) uudistetaan uunissa 200°C:ssa 45 minuutin ajan 2-3 kuukauden välein. Sen käyttöikä on noin 5 vuotta.

Mitä tehdä virhekoodin (E, U, C...) ilmetessä?

Merkitse koodi muistiin ja ota yhteys tekniseen tukeen. Ennen sitä sammuta ja käynnistä liesi uudelleen. Koodien E2, E3 tai E5 osalta katso käyttöoppaan vianmääritystaulukkoa.

Miten liesituulettimen automaattitoiminto aktivoidaan?

Kytke liesi päälle, paina sitten Automaattitoiminto-painiketta (14). Liesituuletin säätää nopeutta keittotehon mukaan. Poista toiminto painamalla samaa painiketta uudelleen tai säätämällä nopeutta manuaalisesti.

KÄYTTÖOHJE IAR64413FB AEG

FI - Turvallisuus ja määräykset

Noudata tarkasti tässä ohjekirjassa annettuja ohjeita. Valmistaja ei vastaa ohjekirjassa annettujen ohjeiden noudattamatta jättämisestä laitteelle aiheutuneista haitoista, vahingoista tai tulipaloista. Laite on tarkoitettu ainoastaan elintarvikkeiden kypsentämiseen kotitaloudessa sekä kypsennyksestä syntyvien savujen imuun. Mikä tahansa muu käyttö (esimerkiksi huoneen lämmittäminen) on kielletty. Valmistaja ei vastaa väärästä tai ohjeiden vastaisesta käytöstä aiheutuvista vahingoista.

Laite saattaa olla erinäköinen kuin käyttöohjeen kuvissa näkyvä malli. Käytön, asennuksen ja huollon ohjeet ovat kuitenkin samat.

Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta. Älä tee muutoksia laitteen sähkölaitteisiin. Ennen laitteen asennusta tarkista, että kaikki osat ovat ehjiä. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus. Tarkista laitteen eheys ennen kuin asennukseen ryhdytään. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huomio: Osat, joissa on symboli "(")", ovat valinnaisia lisävarusteita, jotka toimitetaan vain joidenkin mallien mukana, tai osia, jotka eivät kuulu toimitukseen ja jotka on ostettava erikseen.

1. Varoituksia

Varoitus! Noudata huolellisesti seuraavia ohjeita: Laite tulee kytkeä irti sähkövirrasta ennen mitään asennustoimenpidettä. Asennuksen tai huollon saa suorittaa vain ammattitaitoinen asentaja valmistajan ohjeiden ja voimassa olevien paikallisten turvallisuusmääräysten mukaisesti. Älä aloita tai vaihda mitään laitteen osaa, ellei ohjekirjassa nimenomaan neuvota tekemään niin. Laite tulee maadoittaa lain mukaisesti. Virtajohdon tulee olla riittävän pitkä, jotta kalusteeseen upotettu laite voidaan kytkeä sähkövirtaan. Asennus on voimassa olevien turvallisuusmääräysten mukainen vain, jos järjestelmässä on määräysten mukainen moninapainen verkkokytkin, jolla varmistetaan, että laite on kytketty täysin irti sähköverkosta ylijännitetilanteessa, asennusmääräysten

mukaisesti. Älä käytä monipistorasioita tai jatkojohtoja. Kun asennus on tehty, sähköosat eivät saa enää olla käyttäjän ulottuvilla. Laite ja sen kosketettavissa olevat osat kuumenevat käytön aikana. Varo koskemasta kuumeneviin osiin. On varottava, etteivät lapset pääse leikkimään laitteella. Lapset on parasta pitää turvallisen välimatkan päässä, sillä laitteen kosketettavissa olevat osat voivat kuumentua rajusti käytön aikana. Sydämentahdistimien ja aktiivisten implanttien käyttäjien on tarkistettava, että tahdistin on yhteensopiva laitteen kanssa ennen laitteen käyttöönottoa. Älä koske laitteen lämpövastuksiin käytön aikana tai sen jälkeen. Vältä kosketusta liinoihin tai muihin syttyviin materiaaleihin, kunnes kaikki laitteen osat ovat jäähtyneet riittävästi, tulipalon vaara. Älä laita tulenarkoja materiaaleja laitteen päälle tai sen läheisyyteen. Ylikuumentunut rasva tai öljy syttyy helposti palamaan. Valvo kypsymistä, jos ruoka sisältää paljon rasvaa tai öljyä. Jos pinta on haljennut, sammuta laite estääksesi sähköiskujen vaaran. Laite ei ole tarkoitettu käytettäväksi ulkopuolisen ajastimen tai erillisen kauko-ohjauksen kanssa. Rasvassa tai öljyssä kypsentäminen keittotasolla ilman valvontaa voi olla vaarallista ja aiheuttaa tulipalovaaran. Älä jätä keittotasoa toimimaan ilman valvontaa. Nopeaa kypsennystä on valvottava koko ajan. ÄLÄ KOSKAAN yritä sammuttaa tulipaloa vedellä. Kytke sen sijaan laite irti sähköverkosta ja peitä liekit esimerkiksi kannella tai sammutushuovalla. Tulipalovaara: älä jätä esineitä keittotason päälle. Älä käytä höyrypuhdistuslaitteita,

sähköiskuvaara. Älä laita metalliosia, kuten veitsiä, haarukoita, lusikoita ja kansia keittotasolle, sillä ne saattavat ylikuumentua. Ennen kuin laite kytketään sähköverkkoon, tarkista tuotekilvestä (joka sijaitsee laitteen alaosassa), että sähköverkon jännite ja teho soveltuvat laitteeseen, ja varmista liitäntäpistorasian soveltuvuus. Epäselvissä tapauksissa ota yhteyttä pätevään sähköasentajaan.

Tärkeää: Kytke keittotaso pois päältä käytön jälkeen sen omasta kytkimestä. Älä luota puuttuvista kattiloista kertoviin merkkivaloihin. Vältä nesteiden ylikiehumista. Kun keität tai lämmität nesteitä, alenna lämpöä. Älä jätä keittotasoa päälle käyttämättömänä, äläkä myöskään jätä tyhjiä keittoastioita kuumalle keittotasolle. Kun kypsennys on valmis, sammuta siihen liittyvä keittoalue. Älä käytä kypsennyksessä koskaan alumiinifoliota äläkä aseta tasolle koskaan suoraan alumiiniin käärittyjä tuotteita. Alumiinin sulaminen vaurioittaa laitteen korjauskelvottomaksi.

• Älä koskaan lämmitä ruokaa sisältävää suljettua peltitölkkiä tai säilykepurkkia: se voi räjähtää! Tämä varoitus koskee kaikkia keittotasomalleja. Korkean tehon käyttö, kuten Booster-toiminto, ei sovellu joidenkin nesteiden, kuten friteerausöljyn, kuumentamiseen.

Liiallinen kuumuus voi olla vaarallista. Näissä tapauksissa on suositeltavaa käyttää pienempää tehoa. Keittoastiat tulee asettaa keittotasolle, ja niiden on oltava tason keskellä. Älä missään tapauksessa aseta muita esineitä kattilan ja keittotason väliin. Korkeissa lämpötiloissa laite vähentää automaattisesti keittoalueiden tehoa. Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytke

laite irti sähköverkosta irrottamalla pistoke tai kytkemällä huoneiston pääkatkaisin pois päältä. Kaikkien asennukseen ja huoltoon liittyvien toimenpiteiden aikana suojaa kädet työkäsineillä. Laitteen käyttö on sallittu vähintään 8-vuotiaille lapsille ja sellaisille henkilöille, joiden fyysinen, aisteihin liittyvä tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa laitteen käytöstä sillä ehdolla, että heitä valvotaan ja opastetaan laitteen turvalliseen käyttöön liittyen ja että he tuntevat sen käyttöön liittyvät vaarat. Lapsia on valvottava sen varmistamiseksi, etteivät he leiki laitteella. Lapset eivät saa suorittaa puhdistusta ja huoltoa ilman valvontaa. Kun laitetta käytetään samanaikaisesti muiden kaasua tai muita polttoaineita käyttävien laitteiden kanssa, huoneessa on oltava riittävä tuuletus. Laite tulee puhdistaa usein sekä sisältä että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudattamalla joka tapauksessa huolto-ohjeessa nimenomaisesti annettuja aikoja. Laitteen puhdistukseen ja sekä suodattimien puhdistukseen ja vaihtoon kuuluvien ohjeiden noudattamatta jättäminen aiheuttaa tulipalovaaran. Ruokien liekittäminen on ehdottomasti kiellettyä. Avotulen käyttö on vahingollista suodattimille ja voi aiheuttaa tulipaloja. Näin ollen sen käyttöä on vältettävä joka tapauksessa. Friteerausta on valvottava jatkuvasti, jotta voidaan välttää ylikuumentuneen öljyn syttyminen. VAROITUS: Kun keittotaso on toiminnassa, laitteen kosketettavat osat voivat tulla kuumiksi. Varoitus! Älä liitä laitetta sähkövirtaan ennen kuin asennus on suoritettu loppuun. Mitä sovellettaviin teknisiin

turvallisuusmääräyksiin tulee, noudata paikallisten pätevien viranomaisten antamia määräyksiä. • Imettyä ilmaa ei saa ohjata kanavaan, jota käytetään kaasua tai muita polttoaineita käyttävien laitteiden savujen poistoon. • Älä koskaan käytä laitetta, ellei ritilää ole asennettu oikein paikalle! • Käytä asennuksessa pelkkiä laitteen mukana tulevia kiinnitysruuveja, tai jos ne eivät kuulu toimitukseen, hanki tyypiltään oikeat ruuvit. Käytä pituudeltaan oikean kokoisia ruuveja, jotka on osoitettu asennusohjeessa. • Kun tätä laitetta ja muuta kuin sähköenergiaa käyttäviä laitteita käytetään samanaikaisesti, huoneessa syntyvä negatiivinen paine ei saa ylittää 4 Pa:ta (4× 10 - 5 bar). • On tärkeää säilyttää tätä ohjekirjaa tulevaa tarvetta varten. Mikäli laite myydään tai luovutetaan uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava, että ohjekirja kulkee laitteen mukana.

Varoitus! Jos ruuveja ja kiinnitystarvikkeita ei ole asennettu ohjeiden mukaisesti, on olemassa sähköiskun vaara.

• Sekä sähkö- että mekaaninen asennus edellyttävät erikoistunutta henkilökuntaa. Kodinkone on suunniteltu upotettavaksi 2-6 cm paksuun työtasoon TOP-asennuksen tapauksessa ja 2,5-6 cm paksuun tasoon FLUSH-asennuksen tapauksessa.

Keittotason ja seinän välissä tulee olla vähintään 5 cm tilaa edessä, 4 cm sivussa ja 50 cm yläpuolella.

TÄRKEÄÄ = Ehdotetut etäisyydet ovat suuntaa antavia. Tilojen suunnittelussa tulee noudattaa keittiön valmistajan antamia ohjeita.

Sähköliitäntä:

• Kytke laite irti sähköverkosta.

Laitteen asennuksen saa suorittaa ainoastaan ammattitaitoinen sähköasentaja, joka tuntee voimassa olevat asennusta ja turvallisuutta koskevat määräykset. Valmistaja ei vastaa minkäänlaisista ihmisille, eläimille tai omaisuudelle aiheutuneista vahingoista, jos vahinkoon on syynä näiden määräysten noudattamisen laiminlyöminen. Virtajohdon on oltava riittävän pitkä, jotta keittotaso voidaan poistaa työtasolta. Varmista, että laitteen pohjassa olevaan arvokilpeen merkitty jännite vastaa asuntosi jännitettä. Älä käytä jatkojohtoja. Maadoitussähköjohdon tulee olla 2 cm pidempi kuin muut johdot. Mikäli kodinkoneen mukana ei ole toimitettu virtajohtoa, käytä virtajohtoa, jonka poikkileikkaus on vähintään 2,5 mm2 7200 watin tehoihin asti. Tämän ylittäville tehoille vähintään 4 mm2). Kaapelin lämpötila ei saa ylittää missään kohdassa 50°C ympäristön lämpötilaa. Laite on suunniteltu liitettäväksi pysyvästi sähköverkkoon.

• Varoitus! Tarkista aina, että verkkojohto on asennettu oikealla tavalla ennen kuin yhdistät laitteen sähköverkkoon, ja tarkista että se toimii oikein. - Varoitus! Liitäntäjohdon saa vaihtaa ainoastaan valtuutettu tekninen huoltopalvelu tai henkilö, jolla on vastaava pätevyys.

Huomautus: kodinkoneen kytkemiseksi väliaikaisella yksivaiheliitännällä irrota paikalla oleva kaapeli ja vaihda se toisentyyppiseen kaapeliin (ei kuulu toimitukseen), jossa on seuraavat ominaisuudet: yksivaiheliitäntä : kaapeli H05V2V2-F 3G4

Huomautus: tuote on varustettu Power Limitation -toiminnolla, jonka avulla kilowattien maksimaalinen

absorbointiraja voidaan asettaa. Asetus on tehtävä kun tuote kytketään sähköverkkoon tai kun sähköverkko kytketään uudelleen (2 seuraavan minuutin sisällä). Tutustu tämän ohjekirjan Toiminta-osaan Power Limitation -asetussarjaa varten.

Tämä laite on merkitty EU:n Waste Electrical and Electronic Equipment (WEEE) -direktiivin 2012/19/EY - UK SI 2013 No3113, mukaisesti. Käyttäjä pystyy osaltaan estämään mahdolliset terveydelle ja ympäristölle haitalliset seuraukset

Hävittämällä laitteen asianmukaisella tavalla. Symboli tuotteessa tai tuotteen mukana toimitetuissa asiakirjoissa osoittaa, että tätä tuotetta ei tule käsitellä tavallisena kotitalousjätteenä, vaan se tulee toimittaa sopivaan keräyspisteeseen, jossa sähkö- ja elektroniikkalaitteet kierrätetään. Hävitä laite noudattamalla paikkakuntasi jätehuoltoa koskevia säännöksiä. Jos haluat lisätietoja laitteen keräyksestä, käsittelystä ja kierrätyksestä, ota yhteys paikkakuntasi jätehuoltoon, talousjätteiden keräyspisteeseen tai liikkeeseen, josta laite on hankittu.

Laite on suunniteltu, testattu ja valmistettu noudattamalla seuraavia standardeja:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233. Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2; EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Neuvoja oikeaan käyttöön ympäristövaikutuksen vähentämiseksi: Kun aloitat ruokien kypsennyksen, käynnistä laite miniminopeudelle. Jätä se päälle vielä muutamaksi minuutiksi kypsennyksen jälkeen. Lisää nopeutta vain kun paikalla on suuri määrä savua ja höyryä: käytä booster-toimintoa harvoissa tapauksissa. Vaihda tarvittaessa hiilisuodatin/suodattimet hajujen vähennysjärjestelmän tehokkuuden säilyttämiseksi. Jotta rasvasuodattimen tehokkuus säilyisi, puhdista se tarpeen vaatiessa. Tehokkuuden ja melutason vähentämiseksi käytä tässä ohjekirjassa osoitettua kanavoinnille tarkoitettua maksimaalista halkaisijaa.

Induktioperiaate perustuu fysikaaliseen magneettivuon tiheysilmiöön. Pääasiassa tämä ilmiö mahdollistaa lämmittävän energian suoran siirtymisen generaattorista keittoastiaan.

Edut:

Sähköliesiin verrattuna induktiotaso on:

- Turvallisempi: lasipinnan lämpötila on alhaisempi. - Nopeampi: ruokien lämmitysajat ovat lyhyemmät. - Tarkempi: taso reagoi välittömästi annettuihin ohjauksiin. - Tehokkaampi: 90% saadusta energiasta muuttuu lämmöksi. Lisäksi kun kattila on poistettu tasolta, lämmön siirto keskeytyy välittömästi estäen turhaa lämmönhukkaa.

Varoitus! Älä aseta kuumia kattiloita tai pannuja metallirilän päälle.

2.1 Keittoastiat

Käytä vain kattiloita, joissa on merkki

Tärkeä:

Keittotason vahingoittumisen estämiseksi, älä käytä:

• keittoastioita, joiden pohja on epätasainen.
• metallisia keittoastioita, joiden pohja on emaloitu.
• keittoastioita, joiden pohja on naarmuuntunut, näin keittotason pinta ei naarmuunnu. - Älä koskaan laita kuumia kattiloita tai pannuja keittotason käyttöpaneelin päälle.

2.1.1 Entisten kattiloiden tarkistaminen

Induktioperiaate käyttää hyväksi magnetismia lämmöntuottamiseen. Siksi keittoastioiden valmistusmateriaalien tulee sisältää rautaa. Pienellä magneetilla voit helposti tarkistaa, onko keittoastiasi magnetoituva. Kattilat eivät ole sopivia, ellei magneetti havaitse niitä.

2.1.2 Keittoastian pohjan suositeltavat läpimitat

TÄRKEÄÄ: Keittoalueet eivät kytkeydy toimintaan, jos kattilat eivät ole oikean kokoisia

Tarkista keittoalueeseen sopivan kattilan minimi läpimitta tämän ohjekirjan kuvista.

2.2 Energiansäästö

Parhaan tuloksen saavuttamiseksi on suositeltavaa:

• Käytä kattiloita ja pannuja, joiden pohjan läpimitta on sama kuin keittoalueen läpimitta.
• Käytä vain tasapohjaisia kattiloita ja pannuja.
• Peitä kattila kannella kypsennyksen ajaksi, jos mahdollista
• Keitä kasvikset, perunat yms. pienessä vesimäärässä keittoajan lyhentämiseksi.
• Käytä painekattilaa, sillä se pienentää energian kulutusta ja lyhentää kypsennysaikaa
• Aseta keittoastia tasoon merkityn keittoalueen keskelle.

Imurin käyttöjärjestelmää voidaan käyttää imevänä mallina, joka poistaa imetyn ilman ulos, tai suodattavana ilmankierrätysjärjestelmänä.

Imurimalli

Kuva 19

Höyryt poistetaan ulos putkistosarjan kautta (hankittava erikseen), joka kiinnitetään varustuksiin kuuluvaan liitoslaippaan.

Poistoputken halkaisijan tulee olla kooltaan vähintään liitäntäputken liitosrenkaan halkaisijan kokoinen:

• jos kyseessä on suorakulmainen ulostulo 222 × 89 mm
• jos kyseessä on pyöreä ulostulo 150 mm (*)

Lisätietoja varten, ks. imurimallin lisävarusteita koskeva sivu tämän ohjekirjan kuvitetussa osassa. Liitä tuote putkiin ja seinässä oleviin poistoaukkoihin, joiden halkaisija vastaa ilman ulostuloa (liitoslaippa).

Jos käytetään halkaisijaltaan pienempiä putkia ja seinässä olevia poistoaukkoja, imukyky heikkenee ja melu lisääntyy huomattavasti.

Näin ollen kaikki siihen liittyvä vastuu hylätään.

① Käytä mahdollisimman lyhyttä putkea. ① Käytä putkea, jossa on mahdollisimman vähän käännöksiä (käännöksen maksimikulma: 90°). ① Vältä äkillisiä muutoksia putken halkaisijassa.

Suodattava malli

Kuva 16-17-18

Imetty ilma suodatetaan tarkoituksenmukaisia rasvasuodattimia ja hajusuodattimia käyttämällä ennen kuin se ohjataan takaisin huoneeseen. Jos haluat lisätietoa, tutustu suodattavan mallin asennusvihjeen lisävarustesivuun.

Huomio: Jos poisto tapahtuu huonekalun sisällä, huolehdi siitä, että ilman kulkuaukon pinta-ala on noin 120 cm² jalkalistan paneelissa.

3. Asennus

Ennen asennuksen aloittamista:

Kun laite on purettu pakkauksesta, tarkista, ettei se ole vahingoittunut kuljetuksen aikana. Mikäli havaitset ongelmia, ota yhteys jälleenmyyjään tai huoltopalveluun ennen asennuksen aloittamista. - Tarkista ennen asennuksen aloittamista, että ostamasi tuote sopii sille varattuun tilaan. - Tarkista, että pakkauksen sisällä ei ole (kuljetuksesta johtuen) ylimääräisiä pakkausmateriaaleja (kuten ruuveja sisältäviä kirjekuoria tai takuupapereita). Poista ne ja säilytä tarvittaessa. - Tarkista myös, että asennusalueen lähettyvillä on pistorasia.

Kalusteen valmistelu asennusta varten:

• Tuotetta ei voi asentaa jäähdytyslaitteiden, astianpesukoneiden, uunien, pesukoneiden ja kuivausrumpujen päälle.
• Sahaa kalusteeseen aukot ennen keittotason sijoittamista siihen ja poista huolellisesti kaikki lastut tai sahanpurut.

TÄRKEÄÄ: Käytä yksikomponenttista liima- ja tiivisteainetta (S), joka kestää 250°C:n lämpötilan; ennen asennusta liimattavat pinnat tulee puhdistaa huolellisesti ja kaikki tarttumista haittaavat aineet tulee poistaa (esim. irrotusaineet, säilöntäaineet, öljy, pöly, vanhat liimajäämät tms.). Liima-aine tulee levittää tasaisesti koko kehyksen ympärillä olevalle alueelle; anna liima-aineen kuivua noin 24 tunnin ajan liimauksen jälkeen.

Kuva 13

Huomio: tuotteen oikeaa asennusta varten on suositeltavaa laittaa putkistoihin teipit, joiden ominaisuudet vastaavat seuraavaa:

• joustavaa ja pehmeää PVC:tä, akryylipohjaisella liimalla -standardin DIN EN 60454 mukainen
• paloa estävää ainetta
• ihanteellinen vanhenemisenkestävyys -kestää lämpötilan vaihteluita
• voidaan käyttää alhaisissa lämpötiloissa

4. Toiminta

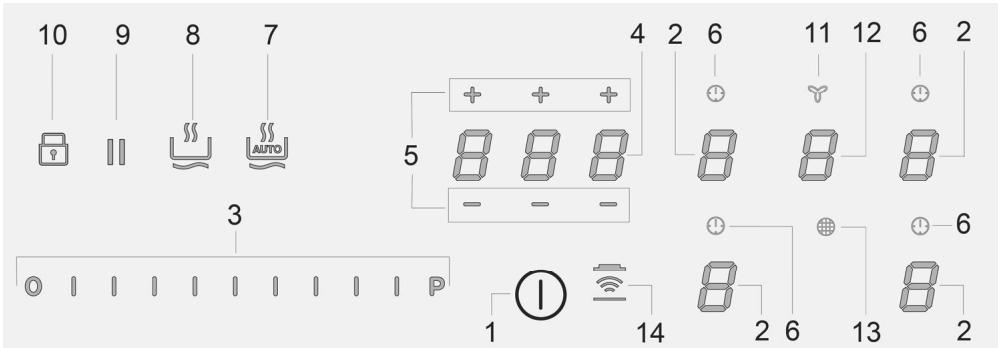

Ohjauspaneeli

Huomautus: Keittoalueen valintaan riittää sitä vastaavan kuvakkeen hipaisu (painaminen).

Näppäimet/näyttö

1. keittotason/imurin ON/OFF
2. Keittoalueen valinta

Keittoalueen näyttö

1. Power level (tehotaso) ja imuteho -tasojen lisääminen/vähentäminen Power Level (tehotaso) ja imuteho -tasojen näyttö
2. STAND_ALONE (itsenäinen) Timer -ajastimen aktivointi Näyttö: STAND_ALONE-Timer (itsenäinen) / Keittoalueen Timer
3. STAND_ALONE (itsenäinen) Timerin/keittoalueen Timerin ajan lisäys/vähentäminen
4. Keittoalueiden Timerin aktivointi

Aktiivisten keittoalueiden Timerin osoitin

1. Automatic Heat Up (automaattinen lämmitys) -aktivointi
2. Warming Function -toiminnon aktivointi
3. Tauko
4. Key Lock (näppäinten lukitus)
5. Aktivisen imurin ilmaisin

Suodattimien kyllästymisen ilmaisimen aktivointi

1. Imurin valinta/aktivointi Imurin näyttö

Hiili-/keraamisen suodattimen - rasvasuodattimen kyllästymisen näyttö

1. Suodattimien kyllästymisen nollaus
2. Imurin automaattisen toiminnon aktivointi

KEITTOTASON KÄYTTÖ

Hyvä tietää ennen käytön aloittamista:

Kaikki keittotason toiminnot on suunniteltu tiukimpien turvallisuusmääräysten mukaisesti.

Tästä johtuen:

• Tietyt toiminnot eivät käynnisty, tai ne menevät automaattisesti pois päältä, jos liedellä ei ole kattiloita tai jos kattilat eivät ole oikealla paikalla.
• Muussa tapauksessa käynnistetyt toiminnot menevät automaattisesti pois päältä muutama sekunti sen jälkeen kun valittu toiminto olisi säädettävä uudestaan (esimerkiksi: "Keittotason kytkeminen toimintaan" ei ole valittu "Valitse keittoalue" ja "Käyttölämpötila" tai "Lock-toiminto" tai "Timer").

Varoitus! (Esimerkiksi) pitkäaikaisen käytön jälkeen

keittoalueen merkkivalo ei sammu heti, koska alue ei ole vielä jäähtynyt; keittoalueiden näytöllä näkyy merkki "H", joka ilmoittaa tästä vaiheesta.

Odota, että näyttö sammuu ennen kuin kosket keittoalueeseen.

Keittoalueen näyttö

Keittoalueiden näytöillä näkyy seuraavat tiedot:

Keittovalue toiminnassa	0
Power Level (tehotasso)	1...9-P
Residual Heat Indicator (jäljellä olevan lammön ilmaisin)	H
Pot Detector (kattilan tunnistus)	U
"Warming Function" -toiminto aktivinen	U
Lock (lukitus) -toiminto päälä	A
Taukotoiminto	II
Automatic Heat UP (automaattinen lammitys) -toiminto	R

Keittotason ominaisuudet

Safe Activation (turvallinen aktivointi)

Tuote kytkeytyy päälle vain jos keittotasolla on kattiloita: lämmitysmenetelmä ei käynnisty tai se keskeytyy jos kattiloita ei ole paikalla tai ne poistetaan.

Pot Detector (kattilan tunnistus)

Tuote havaitsee kattilat automaattisesti keittoalueilla.

Safety Shut Down (turvallinen sammutus)

Turvallisuussyistä jokaisella keittoalueella on maksimaalinen toiminta-aika, joka riippuu asetetusta tehotasosta.

Residual Heat Indicator (jäljellä olevan lämmön ilmaisin)

Kun yksi tai useampi keittoalue sammutetaan, jäljellä olevasta lämpötilasta ilmoitetaan vastaavalla keittotasolla seuraavan symbolin "H" avulla.

Toiminta

Huomautus: Kytke ensiksi päälle haluamasi alue toiminnon aktivoimiseksi.

Käynnistys

Paina (kosketa) lyhyesti keittotason/imurin (1)-kohtaa; kun pidät edelleen painettuna kohtaa, kaikki käytettävissä olevat toiminnot tulevat näkyviin joksikin ajaksi. Sen jälkeen vain päätoiminnot pysyvät päällä. Muita voidaan käyttää, ja ne aktivoituvat myöhemmin laitteen käytön aikana.

TÄRKEÄÄ:

kaikki käytettävissä olevat toiminnot on valaistu himmeästi. Valo kirkastuu vasta silloin, kun toiminnot aktivoidaan.

Paina uudelleen 1 sammuttaaksesi

Huomautus: Tämä toiminto on ensisijainen.

• Keittoalueiden valinta

Kosketa (paina) Valinnan/näytön (2) aluetta, joka vastaa haluamaasi keittoaluetta.

Power Level (tehotaso)

Keittotasoon kuuluu 9 tehotasoa

Kosketa ja selaa sormella Valintapalkkia (3):

oikealle tehotason lisäämiseksi;

vasemmalle tehotason vähentämiseksi.

Asetettu tehotaso näytetään valinnan/näytön alueella (2)

Tasaisen kypsennystehon aikaansaamiseksi ja autonomisen tehonsäädön välttämiseksi (tehon lisäys-vähennys) käytä lämpöasetusta, joka on korkeampi kuin 7.

Power Booster (tehon lisäys)

Tuote on varustettu ylimääräisellä teholla (taso 3), joka jää päälle 10 minuutiksi, jonka jälkeen lämpötila palaa edellä käytössä olevalle teholle.

Kosketa ja selaa sormilla valintapalkkia (3) (tason 3 ylitse) ja aktivoi Power Booster (tehon lisäys).

Power Booster (tehon lisäys) -taso näytetään valinnan/näytön alueella (2) symbolilla "P".

Huomio: etukeittoalueissa ei ole ajastettua tehostinta. Power booster voidaan ottaa pois käytöstä näillä alueilla koskettamalla ja selaamalla sormilla valintapalkkia (3) tehotason vähentämiseksi.

Key Lock (näppäinten lukitus)

Key Lock (näppäinten lukitus) -toiminnon avulla keittotason asetukset voidaan lukita, jotta niiden tahaton kytkeytyminen estettäisiin, jättämällä päälle ennalta asetetut toiminnot.

Toiminnon kytkeminen päälle:

paina (10)

Toista toimenpide kytkeäksesi toiminnon pois päältä.

Huomio: jos mitä tahansa muuta toimintoa painetaan Key Lockin

(näppäinten lukitus) ollessa päällä, symboli vilkkuu osoittaen

näin, että toiminto on päällä ja että se on otettava pois päältä, jotta tasoon liittyviä toimenpiteitä voitaisiin tehdä.

Automatic Heat Up (Automaattisen lämmityksen lisäksi)

Automatic Heat Up -toiminnon avulla asetettu teho saadaan nopeammin oikealle tasolle; tämän toiminnon avulla kypsennyksestä saadaan nopeampi, ruokia kuitenkaan polttamatta, sillä lämpötila ei ylitä asetettua.

Tämä toiminto on käytettävissä tehotasoille 1-8.

Toiminnon kytkeminen päälle:

Kun keittoalue on päällä, paina - näytössä (2) näkyy vilkkuva "H", joka vuorottelee keittoalueelle asennetun tehon kanssa.

Kun keittoalueen tehotasoa lisätään: Automatic Heat Up -toiminto säätää uuden lämpötila-asetuksen mukaisesti.

Kun keittoalueen tehotasoa vähennetään: Automatic Heat -toiminto kytkeytyy pois päältä.

Huomio: kun valitaan samanaikaisesti toinen keittoalue, symboli

(7) valaistuu jälleen himmeästi. Näin toiminto voidaan aktivoida tälläkin alueella; toiminto pysyy joka tapauksessa päällä alueella, jolle se oli jo asetettu, kuten näkyy näytössä (2).

Lämmitystoiminto

Lämmitystoiminto on ohjaustoiminto, jonka avulla lämpötila voidaan säilyttää vakaana optimoidulla tehotasolla; toiminto on ihanteellinen valmiiden ruokien säilyttämiseksi lämpiminä.

Lämmitystoiminto laitetaan päälle painamalla kerran

Alueen, jolla Lämmitystoiminto on päällä, näytössä (2) ilmestyy symboli

Huomio: kun valitaan samanaikaisesti toinen keittoalue, symboli

(8) valaistuu jälleen himmeästi. Näin toiminto voidaan aktivoida tälläkin alueella. Toiminto pysyy joka tapauksessa päällä alueella, jolle se oli jo asetettu, kuten näkyy näytössä (2).

Paina uudelleen (8) ottaaksesi pois päältä ja sammuttaaksesi, kunnes tuloksena on taso, joka näkyy näytössä (2) kohdassa "

Huomio: jos lasissa on useita alueita, joilla Lämmitystoiminto on päällä, valitse ensimmäinen haluamasi alue Valinta-alueelta (2);

toiminto voidaan ottaa pois päältä myös Valintapalkista (3) saattamalla Power Level (tehotaso) kohtaan"

Tauko

Taukotoiminnon avulla voidaan keskeyttää mikä tahansa päällä oleva toiminto keittotasolla asettamalla kypsennysteho nollaan.

Toiminnon kytkeminen päälle:

• Paina "| |" (9).
• Vilkkuva "| |" näytössä (2).

Kytkeäksesi toiminnon pois päältä:

Paina (9). Valintapalkki (3) syttyy. Paina/selaa Valintapalkkia (3) ottaaksesi toiminnon pois päältä. Huomio: pois käytöstä otto palauttaa tason ennen taukoa vallinneet olosuhteet. Taso jatkaa työskentelyä aiemmin tehdyillä asetuksilla.

Huomio: jos 10 minuutin kuluttua Taukotoimintoa ei oteta pois päältä, taso sammuu automaattisesti.

Huomio: Taukotoiminto ei vaikuta imuun.

- "STAND ALONE" (itsenäinen) -ajastin

Timer-toiminto on keittoalueista (ja imualueesta) riippumaton lähtölaskenta.

Timer aktivoidaan painamalla aluetta/näyttöä (4).

Käytä symboleita + (5) asettaaksesi Timerin keston, joka näkyy alueella/näytössä (4).

Huomio: odota 10 sekuntia mitään muuta komentoa painamatta, kunnes lähtölaskenta alkaa.

Timerin muoto on 000

-0 tuntia -00 minuuttia

Huom.: ajastimen enimmäisasetusaika on 1 tunti 59 minuuttia.

Alueessa/näytössä (4) on jäljellä oleva aika;

lähtölaskennan päätyttyä annetaan äänimerkki

Huomio: kun näytetään lähtölaskenta ja aikaa on jäljellä alle 10 minuuttia, seuraava muoto näkyy

-0 minuuttia -00 sekuntia

ja piste palaa yhtäjaksoisesti

Timerin sammuttaminen:

• Valitse Alue/Näyttö (4)
• aseta Timerin aika arvoon 000, seuraavasta: - + (5)

Huomio: Jos induktiotaso sammuu ajastimen ollessa päällä, ajastin jatkaa laskentaa asetetun ajan loppuun asti. Jos ajastin halutaan pysäyttää manuaalisesti, taso on laitettava päälle uudelleen ja yllä kerrotut ajastimen sammutusohjeet on suoritettava.

Keittovalueiden timer

Keittovalueiden timer-toiminto on lähtölaskenta, joka voidaan asettaa hetkellisestikin jokaiselle keittovalueelle

Asetetun ajan päätyttyä keittoalueet sammuvat automaattisesti ja käyttäjälle ilmoitetaan asiasta äänimerkillä.

Keittovalueiden Timer-toiminnon aktivointi

Kosketa (paina) Valinnan/Näytön aluetta (2) (tehotaso ≠ 0)

Paina kohtaa (6), joka liittyy keittoalueeseen - Käytä symboleita - + (5) ajastimen keston asettamiseksi. Tämä näytetään alueella/näytössä (4);

asetuksen aikana symboli (6) vilkkuu

Huomio: odota 10 sekuntia painamatta mitään muuta komentoa, kunnes keittoalueen ajastin käynnistyy.

Huomio: pidä jälleen pitkään painettuna kohtaa (6), keittoalueen ajastin nollataan

Jos haluat, voit toistaa toimenpiteen useamman keittoalueen kohdalla.

Huom.: Jokaista keittoaluetta varten voidaan asentaa erillinen ajastin.

Näytössä (4) näkyy kyseisellä hetkellä valitun keittoalueen lähtölaskenta.

Jos mitään keittoaluetta ei ole valittu ja STAND ALONE -ajastin ei ole päällä, näytetään ajastin, jonka aika loppuu ensimmäiseksi.

Jos mitään keittoaluetta ei ole valittu ja STAND ALONE -ajastin on päällä, tämä näytetään ennen kuin ajastin, jonka aika loppuu ensimmäiseksi.

Lähtölaskentatila on sama kuin STAND-ALONE -ajastimessa (katso edellinen kappale STAND ALONE -ajastin)

Kun ajastin on päättänyt lähtölaskennan, äänimerkki kuuluu ja keittoalue sammuu.

Ajastimen sammutus:

valitse keittoalue (2) - aseta ajastimen kesto kohtaan 000 seuraavasta: - + (5).

Power Limitation (tehon rajoitus)

Power Limitation (tehon rajoitus) -toiminnon avulla voit tehdä tuotteen toiminta-asetukset ja rajoittaa sen enimmäistehonottoa.

Huom.: asetukset on tehtävä tason ollessa pois päältä, ilman,

(1) , kun keittotaso kytketään sähköverkkoon tai kun sähköliitäntä kytketään uudelleen päälle 2 seuraavan minuutin kuluessa.

Power Limitation (tehon rajoitus) -toiminnon asetus:

- paina symbolia (se vilkkuu vain 2 ensimmäisen minuutin ajan tuotteen virransyötöstä alkaen)

• pidä edelleen painettuna symbolia ja paina sitten yksi kerrallaan keittoalueiden kaikkia Valinta/näyttö (2)-kohtia vastapäivään edessä oikealla olevasta alueesta alkaen (FR)

• jokaisen painalluksen yhteydessä kuuluu lyhyt äänimerkki
• kun kaikkia näyttöjä (2) on painettu, voit vapauttaa

nyt:

• vasemman taka-alueen (RL) näyttö (2) näyttää vuorotellen symboleita "C" ja "0" osoittaen näin, että asetukset voidaan tehdä:

valitse näyttö (2-RL)

säädä sitten valintapalkki (3), kunnes näytössä näkyvät symbolit

"C" ja 8",

näytössä (2-FL) näkyvät nykyiset asetukset

0 = 7. 4 KW

1 = 4,5 kW

2 = 3,1 kW

** oletusasetusarvo on 7,4 kW

Power Limitation (tehon rajoitus) -toiminnon asetuksia muutetaan seuraavasti:

- paina edessä vasemmalla olevan alueen (FL) näyttöä (2) - selaa sitten valintapalkkia (3) uuden asetuksen tekemiseksi - voit tallentaa tekemäsi valinnan pitämällä painettuna näppäintä

(1) 2 sekunnin ajan: pitkä äänimerkki vahvistaa, että asetukset on tehty

Bridge Zones

Keittoalueet pystyvät toimimaan yhdistetyllä tavalla Bridge-toiminnon ansiosta saaden aikaan yhtenäisen ja samalla teholla toimivan alueen. Kyseisen toiminnon ansiosta kypsennys on tasaista, kun käytetään suurikokoisia vuokia ja kattiloita.

On mahdollista käyttää yhdessä edessä olevaa keittoaluetta "Master" ja vastaavaa takana olevaa "toissijaista" aluetta (katso tämän ohjekirjan kuvaosiosta, mitkä alueet on varustettu tällä toiminnolla).

Bridge-toiminnon aktivoimiseksi:

• valitse samanaikaisesti kaksi keittoaluetta, joita halutaan käyttää
• Näytössä (2), joka on "toissijaisella" keittoalueella, näkyy symboli √[7]1
• voit asettaa valintapalkista (3) käyttötason (teho). Se näkyy näytössä (2), "Master"-keittoalueella
• Bridge-toiminnon pois päältä ottamiseksi riittää, että toistaa aktivointitoiminnon

Huomio: jos keittoalueiden ajastin laitetaan päälle Bridge-toiminnon aikana, molemmat keittoalueet sammuvat. Tässä tapauksessa niitä pidetään yhteisenä alueena.

IMURIN KÄYTTÖ

Käynnistys

Paina (kosketa) lyhyesti keittotason/imurin 1-kohtaa; kun pidät edelleen painettuna kohtaa, kaikki käytettävissä olevat toiminnot tulevat näkyviin joksikin ajaksi. Sen jälkeen vain päätoiminnot jäävät päälle. Muita voidaan käyttää, ja ne aktivoituvat myöhemmin laitteen käytön aikana. TÄRKEÄÄ: kaikki käytettävissä olevat toiminnot on valaistu himmeästi. Valo kirkastuu vasta silloin, kun toiminnot aktivoidaan.

Paina uudelleen 1 sammuttaaksesi. Huomio: Tämä toiminto on ensisijainen.

Imurin käynnistys:

Kosketa (paina) Valinta-aluetta (12) imurin aktivoimiseksi.

Imunopeus (teho):

Imurissa on 3 imunopeustasoa (tehoa).

Kosketa ja selaa sormella Valintapalkkia (3):

oikealle tehotason lisäämiseksi;

vasemmalle tehotason vähentämiseksi.

Asetettu tehotaso näytetään valinnan/näytön alueella (12).

Power Booster (tehon lisäys)

Tuotteessa on 2 lisätehotasoa (tason 3 lisäksi).

• Power Booster 1 (tehon lisäys 1): ajastettu 15 minuuttia.
• Power Booster 2 (tehon lisäys 2): ajastettu 5 minuuttia, minkä jälkeen teho palaa aiemmin asetettuun arvoon.

Kosketa ja selaa sormella Valintapalkkia (3) (tason 3 ylitse) ja aktivoi Power Booster 1 (tehon lisäys 1).

Power Booster 1 (tehon lisäys 1) -taso näkyy Valinnan/näytön alueella (12) vilkkuvan numeron "4" avulla.

Kosketa ja selaa sormella Valintapalkkia (3) (tason 3 ylitse) ja aktivoi Power Booster 2 (tehon lisäys 2).

Power Booster 2 (tehon lisäys 2) -taso näkyy Valinnan/näytön alueella (12) vilkkuvan symbolin "P" avulla.

- Automaattinen toiminta

Liesituuletin käynnistyy sopivimpaan nopeuteen ja mukauttaa imukykynsä maksimaaliseen keittotason käyttöön keittoalueilla.

Kun keittoalueet sammutetaan, liesituuletin sopeuttaa imunopeuttaan vähentäen sitä asteittain jäljelle jääneiden höyryjen ja tuoksujen poistamiseksi.

Tämän toiminnon kytkemiseksi päälle:

Paina (14).

Toista toimenpide kytkeäksesi toiminnon pois päältä.

Huomio: Jos automaattisen toiminnan aikana valitaan

Valintapalkista (3) nopeudet 1-3, automaattinen toiminta keskeytyy.

Jos sen sijaan valintana on Power Booster (tehon lisäys), automaattinen toiminta jatkuu ajastuksen jälkeen. Sillä valin

symboli " " vilkkuu.

Huomio: jos taso sammutetaan automaattisen toiminnan ollessa päällä, imurin sammutus tapahtuu automaattisesti ja asteittain.

● Suodattimien kyllästymisen ilmaisin

Liesituuletin osoittaa, kun suodattimet vaativat huoltoa:

Hiili-/keramiikkahajunsuodattimet

(13) syttyy

Rasvasuodatin (13) vilkkuu

Huomio: tämä toiminto ei ole käytössä oletusasetuksena (katso, miten se otetaan käyttöön kappaleesta "Suodattimien kyllästymisen ilmaisimen aktivointi")

● Suodattimien kyllästymisen nollaus

Kun olet huoltanut suodattimet (rasvasuodattimet ja/tai hiili

/keramiikkasuodattimet), pidä pitkään painettuna kohtaa (13); sammuu käynnistäen osoittimen laskennan uudelleen

Suodattimien kyllästymisen osoittimien aktivointi Tämä osoitin on yleensä pois päältä.

Sen kytkemiseksi päälle, toimi seuraavalla tavalla:

• Käynnistä imutaso seuraavasti:
• kun imumoottori ja keittoalueet ovat pois päältä, paina valinta-aluetta (12)

- pidä pitkään painettuna kohtaa "U" (11), kunnes näyttöön (12) ilmestyvät kirjaimet "F" - "G", jotka vilkkuvat vuorotellen

F = hiili-/keramiikkahajusuodattimet

G = rasvasuodatin

Hiili-/keramiikkahajusuodattimet

• Paina näyttöä (12), kunnes näkyviin tulee kirjain "F".
• Paina (13) - vilkkuva valo.
• Paina uudelleen ja pidä pitkään painettuna kohtaa "U" (11) vahvistaaksesi hiili-/keramiikkahajusuodattimien osoittimen aktivoinnin.

Rasvasuodatin

• Paina näyttöä (12), kunnes näkyviin tulee kirjain "G".
• Paina (13) - kiinteä valo.

• Pidä uudelleen pitkään painettuna kohtaa "U" (11) vahvistaaksesi rasvasuodattimen osoittimen aktivoinnin.

Laitteessa on asennusvalmius Window-anturisarjan kanssa käyttöä varten (valmistaja ei toimita sarjaa).

Kun asennetaan Window-anturisarja (vain IMU-tilassa käytön tapauksessa), ilmanimu lakkaa aina toimimasta, kun huoneessa oleva ikkuna, johon sarja on kiinnitetty, on kiinni.

Vain pätevä ja erikoistunut tekninen henkilökunta saa liittää sarjan sähköisesti laitteeseen. - Sarja on tyyppihyväksyttävä erikseen komponenttiin ja tämän laitteen kanssa käyttöön liittyvien turvallisuusmääräysten mukaisesti. Asennuksen on vastattava voimassa olevia kotitalousjärjestelmää koskevia määräyksiä.

VAROITUS:

• Laitteeseen liitettävän sarjan johdotuksen on kuuluttava piiriin, jolla on pienoisjännitesertifikaatti (SELV).
• Tämän laitteen valmistaja ei ole vastuussa mistään häiriöistä, vahingoista ja tulipaloista, joihin ovat syynä sarjan virheellinen asennus ja/tai toimintahäiriöt ja/tai viat.

4.1 Tehotaulukko

Tehotaso		Keittotapa	Tason käytö (viitteellinen-kokemus ja ruoanlaittotuttumus vaikuttavat käytöön)
Maksimitheo	Boost	Nopea kuumentaminen	Ihanteellinen ruoan lämpötilan nopeaa nosamista varten, veden saamiseksi kiehumispisteeseen tai nesteiden nopeaa kuumentamista varten
	8-9	Paistaminen- keittäminen	Ihanteellinen ruskistamiseen, kypsennyksen aloitamiseen, pakasteiden paistamiseen, nopeaan keittämiseen
Korkea teho	7-8	Ruskistaminen - kuullottaminen - keittäminen - grillaaminen	Ihanteellinen ruskistamiseen, kiehunnan ylläpitoon, kypsentämseen ja grillaamiseen (lyhyen aikaa, 5-10 minuuttia)
	6-7	Ruskistaminen - kypsentäminen- hauduttaminen - kuullottaminen - grillaaminen	Ihanteellinen kuullottamiseen, kevyen kiehunnan ylläpitoon, kypsentämseen ja grillaamseen (jonkin aikaa, 10-20 minuuttia), varusteiden kuumentamiseen
Keskitason teho	4-5	Kypsentäminen - hauduttaminen- kuullottaminen - grillaaminen	Ihanteellinen hauduttamseen, varovaiseen keittämseen, kypsentämseen (pitkän aikaa). Kastikkeein sekoitamseen pastaan
	3-4	Kypsentäminen - kiehauttaminen - saostaminen - sekottaminen	Ihanteellinen pitkäa kypsennysta varten (riisi, kastikkeet, paistit, kala) liemessä (esimerkiki si vesi, viini, lihaliemi, maito), kastikkeein sekoittamseen pastaan
	2-3	Kypsentäminen - kiehauttaminen - saostaminen - sekottaminen	Ihanteellinen pitkäa kypsennysta varten (märä alle litran: riisi, kastikkeet, paistit, kala) liemessä (esimerkiki si vesi, viini, lihaliemi, maito)
Alhainen teho	1-2	Pehmentäminen - sulattaminen - lämpimänäpito - kuohkeuttaminen	Ihanteellinen voin pehmentämseen, suklaan hellävaraineen sulattamseen, pienten pakasteiden sulattamseen
	1	Pehmentäminen - sulattaminen - lämpimänäpito - kuohkeuttaminen	Ihanteellinen pienten, vasta valmistettujen ruokamäärien lämpimänä pitämmisen, tarjoiluastioden pitämmesen lmpiminä ja risottojen sekoittamseen
OFF	Nollateho	Alustaso	Keittotoso valmiistilassa tai sammutetu (mahdollinen jälkilämpö, jonka ilmaisee H-LO)

4.2 Kypsennystaulukko

Elintarvikeluokka	Ruoka tai kypsennystyyppi	Tehotasjo ja kypsennysjakso
		Ensimmäinen vaihe	Teho	Toinen vaihe		Teho
Pasta, riisi	Tuore pasta	Veden lammittäminen	Booster-9	Pastan keittäminen ja kiehumisen jatkainen		7-8
	Tuore pasta	Veden lammittäminen	Booster-9	Pastan keittäminen ja kiehumisen jatkainen		7-8
	Keitety riisi	Veden lammittäminen	Booster-9	Pastan keittäminen ja kiehumisen jatkainen		5-6
	Risotto	Kuullottaminen ja paahtaminen	7-8	Kypsentäminen		4-5
Vihannekset, kasvikset	Keitetyt	Veden lammittäminen	Booster-9	Keitäminen		6-7
	Paistetut	Öljyn kuumentaminen	9	Paistaminen		8-9
	Nopeasti paistetut	Varusteen kuumentaminen	7-8	Kypsentäminen		6-7
	Haudutetut	Varusteen kuumentaminen	7-8	Kypsentäminen		3-4
	Ruskistetut	Varusteen kuumentaminen	7-8	Ruskistaminen		7-8
Liha	Paisti	Lihan ruskistaminen ölyssä (voissa teho 6)	7-8	Kypsentäminen		3-4
	Pariloitu	pannun esikuumentaminen	7-8	Parilointi molemmin puolin		7-8
	Ruskistettu	Ruskistaminen ölyssä (voissa teho 6)	7-8	Kypsentäminen		4-5
	Pata/muhennos	Ruskistaminen ölyssä (voissa teho 6)	7-8	Kypsentäminen		3-4
Kala	Pariloitu	pannun esikuumentaminen	7-8	Kypsentäminen	7-8
	Pata/muhennos	Ruskistaminen ölyssä (voissa teho 6)	7-8	Kypsentäminen	Kypsentäminen
	Paistettu	Öljyn tai rasvan kuumentaminen	8-9	Paistaminen	7-8
Kananmunat	Paistetut	Voin tai rasvan kuumentaminen pannussa	6	Kypsentäminen		6-7
	Munakkaat	Voin tai rasvan kuumentaminen pannussa	6	Kypsentäminen		5-6
	Pehmeäksi /kovaksi keitetetyt	Veden lammittäminen	Booster-9	Kypsentäminen		5-6
	Ohukaiset	Voin kuumentaminen pannussa	6	Kypsentäminen		6-7
Kastikkeet	Tomaatti	Ruskistaminen ölyssä (voissa teho 6)	6-7	Kypsentäminen		3-4
	Jauhelihakastike	Ruskistaminen ölyssä (voissa teho 6)	6-7	Kypsentäminen		3-4
	Valkokastike	Kastikepohjan valmistaminen (voin sulattaminen ja pauhojen lisäys)	5-6	Kiehauttaminen		3-4
Jälliruoat, kiisselit	Vaniljakastike	Maidon kiehauttaminen	4-5	Kevyen kiehunnan ylläpito		4-5
	Vanukkaat	Maidon kiehauttaminen	4-5	Kevyen kiehunnan ylläpito		2-3
	Riispuuro	Maidon kuumentaminen	5-6	Kevyen kiehunnan ylläpito		2-3

5. Huolto

Keittotason huolto

Varoitus! Varmista aina ennen puhdistamisen tai huollon alkamista, että keittoalueet on sammutettu ja että lämmön ilmaisin ei ole näkyvissä.

5.1 Puhdistus

Keittotaso on puhdistettava aina käytön jälkeen.

Tärkeää:

Älä käytä hankaavia sieniä, teräsvillaa. Niiden käyttö saattaa ajan myötä vaurioittaa lasia.

Älä käytä voimakkaita kemiallisia puhdistusaineita, kuten uuninpuhdistusaineita tai tahranpoistoaineita.

Jäähdytä keittotaso aina käytön jälkeen ja poista siltä kaikki tahrat ja ruokajäämät.

Sokeri ja runsaasti sokeria sisältävät ruoat vahingoittavat keittotasoa ja ne on poistettava heti.

Suola, sokeri ja hiekka voivat naarmuttaa lasipintaa.

Käytä pehmeää liinaa, imukykyistä keittiöpaperia tai erityistä lieden pesutuotetta (noudata valmistajan ohjeita)

Tärkeä:

Jos kattiloista vuotaa vahingossa suuri määrä nestettä, tuotteen alaosaan asennetun tyhjennysventtiilin kautta on mahdollista poistaa jäämät ja suorittaa puhdistus maksimaalisella hygienisyydellä.

Kuva 24

Metallirilän puhdistus:

Metallirilän puhdistamiseen suositellaan käsinpesua käyttämällä yksinomaan vettä ja neutraalia saippuaa.

Kuva 23

Imurin huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä.

ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Pidättelee paiston aikana syntyviä rasvahiukkasia.

Se on puhdistettava kerran kuussa (tai kun suodattimien kyllästyminen osoitetaan) mietoja pesuaineita käyttäen, käsin tai astianpesukoneessa, alhaisessa lämpötilassa ja lyhyessä jaksossa.

Kun pesu suoritetaan astianpesukoneessa, metallisen rasvasuodattimen väri voi haalistua, mutta sen suodatusominaisuudet eivät muutu millään tavoin.

Kuva 21.2-22.5

Aktiivihiilisuodatin - Keraaminen

(Vain suodattava versio)

Pidättelee paiston aikana syntyviä epämiellyttäviä hajuja.

Kuva 22.3

Tuote on varustettu Hajusuodatinsarjalla. Suodattimien kyllästyminen tapahtuu melko pitkän käytön päätteeksi keittiötyypin ja rasvasuodattimen puhdistusvälin perusteella. Hajusuodattimet voidaan regeneroida lämmön avulla 2-3 kuukauden välein asettamalla ne 200 °C:iseen uuniin 45 minuutiksi. Oikeaoppinen regenerointi takaa jatkuvan suodatustehon 5 vuodeksi.

Varoitus! Älä aseta suodattimia uunin pohjalle, vaan aseta ne pellille ja pelti keskikorkeudelle.

5.2 Vianetsintä

VIRHEKOODI	KUVAUS	MAHDOLLISET SYYT	KORJAUSTOIMENPIDE
E2	Käyttopaneeli sammu liian korkean lämpötilan vuoksi	Sisäisten elektronisten osien lämpõtila on liian korkea	Odota, etta keittotaso jähtyy ennen kuin käytät sitä uudelleen
E3	Keittoastia ei ole sopiva	Magneettisten ominaisuuksen katoaminen	Poista kattila
E5	Käytölliittymän ja induktiomoduulin välisiä yhteysongelmia	Moduulän ei tule virtaa Virtajohtoa ei ole kytketty oikein tai se on viallinen	Kytke keittotaso irti sähköverkosta ja tarkista yhteys
Kaikkia muita virheilmoituksia varten ( E...U...C...)	Ota yhteys huoltopalveluun ja ilmoita virhekooodi

5.3 Huoltopalvelu

Ennen kuin otat yhteyttä huoltoon

1. Kokeile voitko korjata vian itse kohdan "Vianetsintä" ohjeiden mukaan.
2. Sammuta keittotaso ja kytke se uudelleen päälle nähdäksesi onko vika poistunut.

Jos ongelma ei poistu edellä mainittujen tarkistusten jälkeen, ota yhteyttä valtuutettuun tekniseen tukeen.
